Многие жители частных домов и коттеджей используют Не каждый человек решится на самостоятельную установку такого агрегата. Данная работа требует ответственности и внимательности. Несмотря на все сложности, монтаж реально сделать своими руками. Важно соблюдать все установленные для этого правила.

Кто имеет право на работу данного типа?

Согласно закону, операции с газопроводом имеют право вести только специализированные работники газовых служб. Но относится к такому типу работ, которые допустимо выполнять самостоятельно. Однако подключение подобного агрегата уже должны выполнять сотрудники специализированных служб.

Что нужно выполнить для установки оборудования?

Монтаж настенных газовых котлов отопления своими руками нужно осуществлять только после определенных подготовительных этапов. Первым делом необходимо удостовериться, что помещение, где будет стоять котел, соответствует стандартам для установки. Нужно проверить отопительное устройство, выяснить, что оно по всем параметрам подходит под установленные нормы для отопительных приборов. Следует настроиться на два рабочих дня, которые займет установка.

Какой должна быть котельная?

Для установки необходимо обеспечить соблюдение следующих правил.

1. Подготовить просторную комнату. Она должна быть по объему больше четырех кубических метров. Нужно помнить, что объем комнаты прямо пропорционален мощности котла. Если вы хотите поставить агрегат мощнее прежнего, то стоит задуматься об увеличении помещения, в котором он будет находиться.
2. Не менее важным моментом является высота потолков. Котел можно ставить в комнате, где потолки будут не меньше двух с половиной метров.
3. Следуя инструкции по монтажу настенного газового котла, нужно помнить, что стену надо предварительно закрыть огнестойким материалом. Это может быть стекловата или штукатурка.
4. По правилам монтажа настенных газовых котлов, в помещении, где он будет находиться, обязательно должны быть окна. Оно должно проветриваться, а в случае пожарной опасности его должно быть возможно открыть. Если комната находится в цокольном помещении, то нужно сделать хотя бы одно окно.
5. По правилам пожарной безопасности, монтаж газового настенного котла должен проходить в помещении на высоте от 800 миллиметров и больше.
6. Если планируется установка котла, то обязательно нужен дымоход. Стоит заранее продумать, как к нему будет проходить подключение. Монтаж дымоходов настенных газовых котлов проводится индивидуально. Все зависит от крепления конструкции и ее параметров.
7. То место, где проходит дымоход через стену, тоже обшивается огнестойким материалом.
8. При монтаже настенного необходимо выдерживать дистанцию с другими электрическими приборами приблизительно в 300 миллиметров.

Общие правила для монтажа

Несоблюдение правил установки, а также дальнейшего использования некачественного оборудования грозит последствиями всем жильцам. Владелец котла с нарушениями будет выплачивать штраф.

Монтаж настенного газового котла в доме должен начинаться с обустройства качественного дымохода. Лучше, чтобы дымоход был отдельный от системы вентиляции. Такое условие объясняется тем, что при работе газового оборудования выделяется много вредных веществ. Они несут в себе угрозу для здоровья людей, а если сделать вытяжку через вентиляцию, то выделяемые вредные вещества попадут в жилые комнаты. Они нанесут серьезный вред здоровью людей.

Монтаж настенных газовых котлов отопления проводится после того, как владелец дома убедится, что у дымоходной трубы нет углов поворота. Если будут проявляться изгибы, то нужно помнить, что их не должно быть больше 3 штук. У трубы есть горизонтальная часть. Она находится в самой котельной. Ее длина не должна быть больше 3 метров.

Деревянный дом

Чтобы выполнить монтаж настенного газового котла в деревянном доме, нужно знать определенные требования.

• Котельную располагают в одной из комнат либо на цокольном этаже. В деревянном доме нельзя устанавливать газовый котел в подвале.
• Помещение должно соответствовать требованиям, описанным в ППБ, и санитарным нормам.
• Обязательно наличие средств индивидуальной защиты и пожаротушения, а также датчиков дыма и пожарной сигнализации.
• Запрещается размещение оборудования в жилых комнатах. Не допускается установка в кухне, гостиной, условно запрещен монтаж в ванной комнате и туалете.

Насколько высоко над крышей допускается установка дымохода?

В процессе оборудования дымохода обычно используются исключительно огнеупорные материалы. Труба должна возвышаться над кровлей не меньше чем на 50 сантиметров.

Важная информация о дымоходах

В наше время, чтобы избежать рисков по отравлению людей вредными веществами, котлы оснащаются средствами безопасности: если вдруг случится авария, то моментально блокируется подача газа.

Наиболее удобный выход для трубы дымохода - это крыша. Бывают случаи, что котел ставят в многоэтажном доме, в котором не предусмотрен отдельный выход для трубы. Тогда жильцы сами продумывают обустройство дымохода.

В многоквартирных домах прокладка трубы осуществляется через внешнюю стену. Делается небольшое отверстие. Его диаметр не больше 100 миллиметров. Для успешной работы отопления котел лучше повесить на эту же стену.

К каждому газовому котлу прилагается инструкция. В ней можно прочитать рекомендации к данному отопительному прибору. Диаметр трубы дымохода обычно равен диаметру щели в корпусе газового котла.

Чтобы была возможность почистить данный агрегат, заранее стоит подумать о том, где сделать резиновое отверстие, ибо, чтобы прочистить котел от мусора, нужно открыть люк.

Какой формы стоит делать дымоход?

По нормам монтажа газового настенного котла считается, что лучшей формой дымохода станет цилиндрическая. Труба должна быть из нержавеющей стали. Допускаются ли изгибы? Сгибов не должно быть больше трех в одной трубе.

Важно, чтобы соединяющая часть, которая идет между котлом и дымоходом, была длиной приблизительно 250 миллиметров. Если данный отрезок будет больше, то могут возникнуть дефекты в местах соединений.

Конструкция газового котла имеет свои нюансы. Они обуславливают ряд требований к монтажу.

1. Расстояние до пола должно быть от 800 миллиметров и выше. Отрез патрубка обычно устанавливают на уровне раковины.
2. Нельзя ставить что-либо под настенный котел.
3. В комнате, где располагается котел, необходимо закрывать пространства, куда попадают отходы от газового оборудования.
4. На пол обычно стелют металлический лист. Он должен быть прочным, квадратной формы. Его сторона, как правило, составляет 100 сантиметров.
5. Расширительную емкость ставят в наивысшей точке системы. Рядом с ней устанавливают воздушный кран.

Что нужно проверить перед приобретением газового котла?

Перед тем как купить газовый настенный котел, нужно удостовериться, что он полностью укомплектован и есть все крепежные элементы. Нужно изучить инструкцию. В ней описывается, что входит в комплект оборудования.

Если крепежи отсутствуют в комплекте, то придется докупать их самим. Без них никак не обойтись. Важным моментом является наличие сертификатов на покупку. Если не будет данных документов, то вы не сможете зарегистрировать газовый котел. Внутри котла на одной из сторон ставится номер. В документах он дублируется. Необходимо проверить, одинаковые ли стоят номера.

Заранее нужно осмотреть поверхность, куда вы собираетесь прикрепить газовый агрегат. Если отделка стены имеет свойство возгораться, то необходимо ее полностью закрыть огнестойким покрытием. Только после этого можно начинать монтажные работы. Защитное полотно должно быть толщиной от 2 миллиметров и больше.

Между котлом и стеной должен быть зазор. Данное расстояние допускается от 40 до 50 миллиметров. Пространство должно быть пустое.

Перед тем как включить оборудование, необходимо пропустить через него воду по внутренним трубам. За счет напора воды будет смываться вся пыль и прочий мусор.

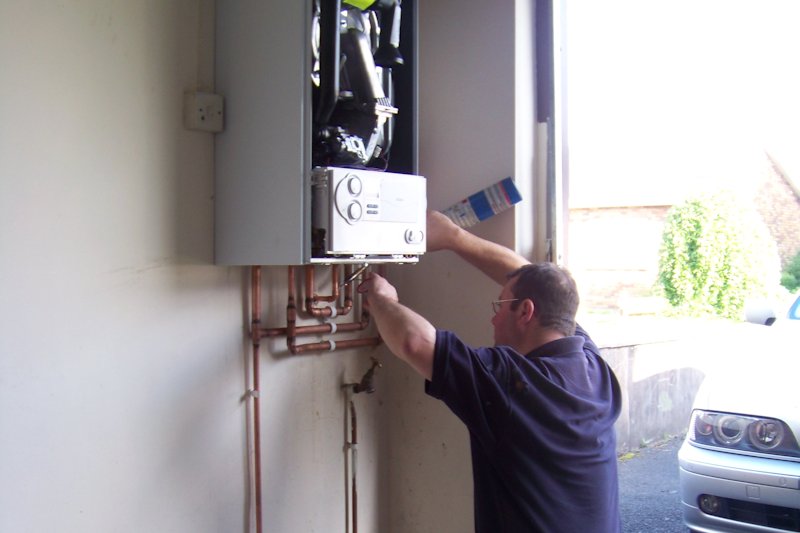

Установка

Монтаж газового настенного котла включает в себя несколько этапов:

1. Первоначально на выбранной стене прикрепляют планки для монтажа. Они должны находиться на расстоянии в 1,5 метра друг от друга. Возможно самое минимальное расстояние (оно составит 100 сантиметров). Строительным уровнем проверяется, насколько ровно они были установлены. Если они закреплены криво, то лучше их выровнять. Можно начинать установку, если вы убедились, что планки висят ровно.
2. На трубку подачи крепится специальный фильтр. Он предназначен для жесткой очистки. Благодаря фильтрации не будут появляться засоры в теплообменнике.
3. Устанавливается труба, которая является дымоотводом. Необходимо проверить, идет ли тяга. Она должна быть умеренная. Продукты горения у котлов ликвидируются за счет установленного для этого вентилятора, поэтому добиваться сильной тяги не нужно. Главным моментом на этой стадии является отсутствие обратной тяги. Ее точно не должно быть при включении устройства.
4. Вам понадобится специальная резьбовая муфта для подключения котла к трубопроводу. С нижней стороны необходимо подключить трубу, через которую осуществляется возврат воды. Поступает вода сверху, также через специальную трубку. Все элементы оборудования соединяются между собой методом газовой сварки. Уклон должен быть 0,5 сантиметра на каждый метр трубы.
5. Следует обратить внимание на то, что нельзя подключить котел к газопроводу самому. Такие действия может осуществлять только квалифицированный работник газовой службы.
6. Последним этапом является подключение газового оборудования к сети.

Если у вас получилось самостоятельно провести монтаж газового настенного котла, то следует пригласить специалистов, чтобы проверить проведенные работы.

В каком случае выгодно ставить газовый котел в квартире?

В квартирах подобные агрегаты встречаются реже, чем в частных домах. В наше время идет тенденция повышения цен на отопление в холодное время года, поэтому все больше жильцов многоквартирных домов хотят иметь газовый котел, чтобы не зависеть от завышенных тарифов и иметь возможность самостоятельно регулировать температуру обогрева дома зимой.

Сейчас идет тенденция в строительстве сдавать дома с газовым отоплением. Пригодится газовое оборудование также в случае, когда в семье нет лишних средств, а горячую воду регулярно отключает местный водоканал. Можно приобрести простой одноконтурный котел, который предназначается для ГВС.

По ценам газовые агрегаты отличаются от стандартных бойлеров для нагревания воды. Стоит учесть, что установка счетчика позволяет окупиться данному оборудованию за один или два года.

Двухконтурный агрегат

Различают также двухконтурные котлы газовые настенные. Монтаж является довольно простым. Данные котлы признаны «умными». Они определяют температуру в доме, а также на улице. Можно задать в работу программу, которая самостоятельно уменьшит подогрев. Обычно это делается днем, пока все жители на работе или на учебе. Значительно сокращается расход газа, в процентном соотношении он уменьшится на 30 процентов и максимально на 70.

Но не всегда актуален монтаж двухконтурных настенных газовых котлов. Минусом данного отопительного агрегата является то, что он «не умеет себя вести» в экстремальных условиях. Например, когда происходят стихийные явления, системы в котле моментально глохнут. А сам котел переходит в режим минимального обогрева.

Что следует учесть?

К установке газового отопительного прибора предъявляются достаточно суровые требования, но они обуславливаются техникой безопасности для человека. Например, недопустима установка газового котла в блочной хрущевке старого типа и если отсутствует магистральный газопровод.

Если вы не успели приватизировать свое жилище, то могут возникнуть трудности с котлом: вам не разрешат его установку. В такой квартире можно установить только водогрейный котел.

Не рекомендуется ставить напольный газовый котел в квартире, предпочтение лучше отдавать настенному. В частном доме рассматриваются разные варианты установки котла. Если особняк большой, то выбирают соответственный агрегат, который обогреет не только жилые, но и подсобные помещения.

Заключение

Итак, мы выяснили, как выполняется установка газового котла. Монтаж данного агрегата позволит значительно сэкономить на расходах на отопление. При этом производительность газового котла довольно высокая. В помещении всегда будет тепло и уютно.

На сегодняшний день газовые котлы и колонки используются повсеместно как для нагрева воды, так и для отопления домов. В большинстве своем для отопления и горячего водоснабжения используются раздельные одноконтурные котлы или один одноконтурный котел и бойлер косвенного нагрева, что создает определенные неудобства в их размещении. Поэтому в домах и квартирах с малым потреблением горячей воды все большей популярности набирает установка двухконтурных газовых котлов, сочетающих в себе нагрев воды, как для хозяйственных нужд, так и для отопления. Монтаж газовых котлов сопряжен с рядом определенных трудностей, связанных в большей степени с соблюдением норм и требований к котлам, чем с процессом их установки.

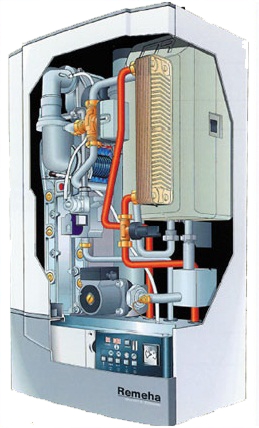

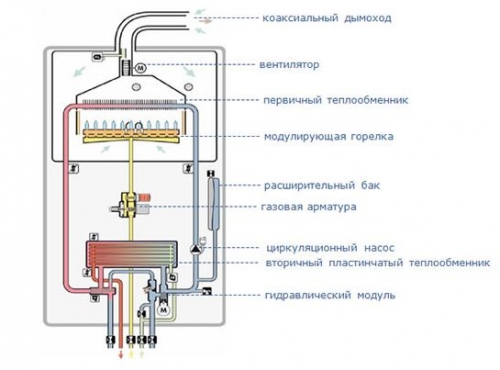

Конструкция двухконтурных газовых котлов по своей сути схожа с конструкцией обычного одноконтурного, где газовая горелка нагревает теплообменник с теплоносителем. Основным же отличием является возможность двухконтурных котлов нагревать одновременно воду для отопления дома и для хозяйственных нужд. Достигается это за счет комбинированного размещения в теплообменнике труб для отопления и для горячего водоснабжения.

На первый взгляд теплообменник двухконтурного котла представляет собой обычный змеевик с радиаторной решеткой. Но необходимо отметить следующее, змеевик двухконтурного котла чаще всего являет собой комбинацию труб 2 в 1. Внутри основной трубы, по которой течет вода для отопления, размещена еще одна, для горячего водоснабжения. При этом следует отметить еще один очень важный момент. Вода в таком двойном теплообменнике циркулирует в противоположных направлениях в каждом из контуров. Сделано это специально для улучшения теплоотдачи и это необходимо учесть при проектировании и подключении системы водоснабжения и отопления к двухконтурному котлу.

Наличие сразу двух контуров для обогрева сказалось и на количестве подключаемых труб. В отличие от одноконтурного, где были всего три трубы, подводящая и отводящая воду и одна подводящая газ. В двухконтурном котле таких труб пять. На схеме, изображающей газовый котел двухконтурный, видно следующее (справа налево):

• труба с входящим теплоносителем для отопления;
• подводящая труба для горячего водоснабжения;
• труба, подводящая газ;
• труба с исходящей горячей водой для водоснабжения;
• труба с исходящим теплоносителем для отопления.

Важно! Прежде чем использовать вышеописанную схему при подключении собственного котла, внимательно изучите руководство к нему. Вполне возможно, что подключение Вашего котла будет производиться несколько иначе. Например, обе подводящие трубы находятся с правой стороны, а обе исходящие с левой.

Также стоит отметить, что сегодня на рынке можно найти двухконтурный газовый котел как настенный, так и напольный. Кроме способа установки, разница между ними в том, что для напольного требуется обязательное отдельное помещение - котельная, в то время как настенный можно устанавливать на кухне или в отведенном под котел месте. Где именно и как устанавливать газовые отопительные котлы мы рассмотрим далее.

Нормы и требования к установке газовых котлов

Сразу надо оговориться, что установкой и подключением двухконтурного газового котла могут заниматься лишь специализированные организации, имеющие разрешение и лицензию на эту деятельность. Самостоятельный монтаж и подключение чревато довольно высокими штрафами. Но все же определенную работу по подготовке к подключению котла и оформлению необходимых разрешений придется выполнить самостоятельно.

Ниже приведенные рекомендации и правила являются выдержкой из основных нормативных документов, таких как СНиП 42-01-2002 «Газораспределительные системы», а также СниП II-35-76 «Котельные установки», Свод правил по проектированию автономных систем теплоснабжения СП-41-104-2000. В этих нормативных документах подробно описывается, что можно, а что нельзя делать при монтаже газового оборудования. Мы же рассмотрим основные наиболее важные требования к установке газовых котлов.

1. Помещение, где будет устанавливаться газовый котел, должно быть не менее 4 м2 с потолками не ниже 2,5 м;

2. Дверной проем в помещении должен быть не менее 80 см в ширину;

3. Помещение должно быть с оконным проемом. Размер окна рассчитывается исходя из следующих требований - на 10 м2 площади окно площадью 0,3 м2;

4. Обязательно наличие качественной вентиляции в помещении для обеспечения постоянного горения газа. Площадь отверстия должна составлять 8 см2 на 1 кВт мощности котла. Это касается и котлов с закрытой камерой сгорания, для которых используются коаксиальные дымоходы, сочетающие в себе функции отвода продуктов горения и подачи воздуха в котел;

5. Диаметр дымохода подбирается согласно мощности самого котла и рассчитывается по специальной формуле. В целом для отопления дома чаще всего используют котлы от 30 кВт до 40 кВт. Соответственно, устанавливаются дымоходы диаметром 130 мм и 170 мм;

6. Верхний конец дымохода должен выступать над коньком крыши на 50 см. В случае если используется коаксиальный дымоход, то его выводящий конец должен быть выступать от воздухозаборного минимум на 20 см;

7. Газопроводная магистраль в доме должна быть изготовлена из металлических труб. А вот для подключения котла к магистрали можно использовать гибкие гофрированные трубы;

8. Котел должен обязательно оборудоваться специальным автоматом токовой и тепловой защиты;

9. Помещение с котлом должно быть оборудовано газоанализатором;

10. Установка газовых котлов в подвальных помещениях разрешена лишь для частных домов. Для многоквартирных домов установка газовых котлов разрешается лишь на кухне или в специально отведенных под котельную помещениях;

11. Каждый котел должен быть снабжен счетчиком газа;

12. В помещении обязательно наличие трубопровода холодной воды;

13. В помещении, где будет установлен котел, стены должны быть выровнены и оштукатурены;

14. Котлы нельзя устанавливать на сгораемые поверхности, в коридорах, в ванной, в общежитии, на балконе, в помещениях без окон и форточек, в подвалах многоквартирных домов;

15. Котел должен размещаться на расстоянии минимум в 15 см от стены. От верхнего края дымохода до потолка должно быть минимум 20 см. Внешняя часть дымохода должна выступать от стены дома на 30 см. Высота установки навесного котла должна составлять 0,8 - 1 м от пола, а между стеной и котлом необходимо разместить теплоизоляционную панель.

Важно! Если двухконтурный котел с закрытой камерой сгорания, то наличие окон в помещении необязательно.

Соблюдая эти простые правила можно с легкостью получить разрешение на установку двухконтурного котла у себя дома. Конечно, не лишним будет более детальное ознакомление СНиП, так как выше приведенные правила являются общими и возможны определенные ограничения под каждый конкретный случай.

Согласование установки в органах власти

При установке двухконтурных котлов соблюдение СНиПов лишь малая часть хлопот, с которыми приходится сталкиваться. Больше всего времени потребуется на получение необходимых разрешений и согласование монтажа. Для получения разрешения необходимо сделать следующее:

1. Чтобы подключить частный дом или квартиру к городскому газоснабжению, необходимо получить технические условия на подключение. Для этого пишем заявление в городской газовой службе. В заявлении обязательно необходимо указать предполагаемый объем потребляемого газа в час. На удовлетворение вашей заявки уйдет от 1 до 2 недель. После чего вам на руки выдадут технические условия монтажа.

2. Получив технические условия необходимо разработать проект газоснабжения. По сути это схема установки котла, прокладки газопровода и точек подключения. В частном доме сюда также входит схема прокладки газовых коммуникаций по участку. Проект разрабатывается в специализированном бюро инженерами-проектировщиками с лицензией на проектирование газовых коммуникаций. Контакты компаний, выполняющих проектирование, можно с легкостью найти в Горгазе.

3. После создания и доработки проекта его направляют в Горгаз или другую компетентную службу (Райгаз, Облгаз, Мингаз). На согласование проекта может потребоваться от 1 недели до 3 месяцев. Срок согласования зависит от сложности самого проекта. Вместе с проектом также необходимо подать ряд сопутствующих документов:

• техпаспорт котла;
• инструкцию по его эксплуатации;
• сертификат соответствия техническим и санитарным требованиям;
• выводы экспертизы на соответствие котла всем необходимым требованиям.

Эти документы идут в комплекте с котлом от производителя, поэтому важно проверить их наличие при покупке котла.

Конечно, возможен вариант отклонения проекта. В этом случае Вы должны получить официальный документ с отказом и причинами отказа, а также список правок для проекта. После внесения правок и повторной подачи на согласование Вы получите разрешение на установку котла.

Монтаж двухконтурного газового котла

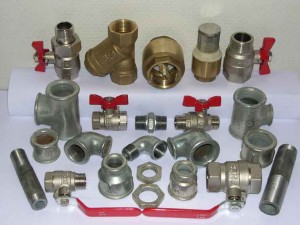

Определившись с местом установки двухконтурного газового котла, а также подведя к нему все коммуникации от ГВС (горячего водоснабжения) и отопления можно приступать к монтажу самого котла. Необходимо сразу оговориться, что в независимости от того, будет ли это настенный или напольный котел, для его монтажа и обвязки потребуются одинаковые материалы и комплектующие. Ниже приведен общий список того, что потребуется для надежной эксплуатации:

• шаровые краны;
• фильтр грубой очистки;
• магнитный фильтр;
• сетчатый фильтр;
• газовый фильтр;
• сгоны;
• гибкий гофрированный шланг;
• манометр;
• терморегулятор;
• коаксиальный дымоход;
• предохранительный клапан на 3 бар.

Важно! Количество и комплектация сопутствующих материалов зависит от схемы подключения газового котла.

Котел газовый двухконтурный настенный устанавливается практически в любом разрешенном для него помещении. Его установку можно выполнить самостоятельно, а вот непосредственно подключение газового оборудования выполняется специалистом, имеющим соответствующий сертификат на выполнение данного вида работ. Самостоятельное подключение котла повлечет за собой штрафы.

Подключение двухконтурного газового котла начинается с подготовки места для его установки. В первую очередь это касается подвода труб для горячей воды и отопления, а также подготовки отверстия для дымохода и облицовки стены огнеупорным материалом. Как только все готово, начинаем монтаж котла:

1. Первым шагом будет промывка системы труб котла, чтобы устранить возможные частицы грязи из системы, которые могли попасть туда во время сборки котла на заводе. После чего одеваем на них ранее снятые заглушки.

2. Настенный котел крепится на специальные планки, которые идут в комплекте. Высота установки настенного котла должна составлять 0,8 - 1 м от пола. Засверливаем в стене отверстия под планки и закрепляем их к стене саморезами. Для надежности вместо саморезов можно использовать анкеры.

Важно! Необходимо следить за горизонтом устанавливаемых планок. От этого зависит правильное размещение самого котла. Малейший перекос может привести к быстрому выходу из строя системы нагрева котла.

3. Устанавливаем котел на крепежные планки. Проверяем, насколько он ровно стоит. При необходимости подправляем и фиксируем его.

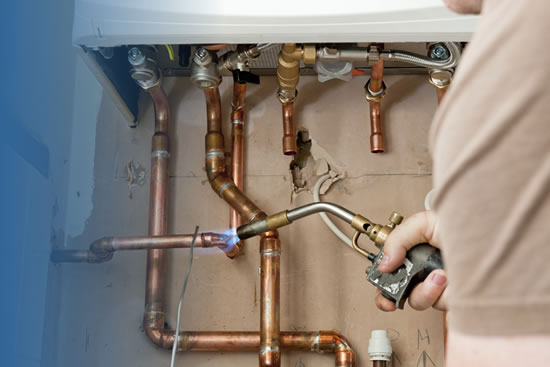

4. Находим входящие трубы и присоединяем к ним вначале шаровые краны, а затем фильтры для грубой или тонкой очистки воды. Это позволит при необходимости перекрывать всю систему для промыва и очистки фильтров.

6. Следующим шагом будет установка сгонов. Именно они будет соединять котел с трубами от ГВС к отоплению.

Важно! Газподводящую трубу котла не трогаем. Установкой счетчика, вентилей, а также её подсоединением и опрессовкой будет заниматься специалист из газовой компании, имеющий разрешение на проведение подобного рода работ.

7. Переходим к подключению отопительной системы. Если Вами выполняется подключение котла к старой системе, то вначале необходимо несколько раз промыть её, чтобы удалить накипь и соли из неё.

8. Соединяем сгон с подведенной к котлу трубе отопления. При необходимости между сгоном и трубой можно установить циркуляционный насос.

Важно! Следим за тем, чтобы стрелки на кранах, сгонах и фильтрах показывали в направлении движения воды из системы в котел.

8. Процедуру подключения к отоплению завершаем подключение исходящей трубы из котла к системе отопления. При этом следим, чтобы направление движения воды на фитингах соответствовало реальному.

9. Подключаем ГВС. Все работы, по сути, идентичны подключению отопления, с той разницей, что вместо фильтра грубой очистки ставится фильтр тонкой очистки или магнитный фильтр.

10. Присоединяем дымоход к котлу. Для этого в подготовленное ранее отверстие заводится труба дымохода и затем через колено соединяется со штуцером дымохода в самом котле.

Важно! Если Вы купили котел с открытой камерой сгорания, то труба дымохода должна соответствовать следующим условиям:

• труба должна быть из металла устойчивого к кислой среде;
• дымоход выводится выше конька дома;
• в самом дымоходе должен быть смонтирован люк для прочистки;
• сам дымоход должен состоять не более чем из трех колен;
• части дымохода от котла до выхода на улицу не должны превышать 25 см.

Описанным образом устанавливается и котел газовый двухконтурный напольный. Ключевыми отличиями в установке напольного котла является отведение специального помещения под котел, где обустраивается огнезащита на полу и стенах. Кроме того сам котел не крепится к стене на кронштейны, а чаще всего фиксируется к полу.

По завершению установки двухконтурного котла, остается дождаться, когда его подключат к газовой трубе и запустят в работу. Этот этап установки котла выполняет специалист из газовой компании. Следует отметить, что если Вы ранее никогда не выполняли подобного рода работы, будет лучше обратиться за помощью к мастерам. Безусловно, все работы обойдутся в копеечку, но безопасность и надежность подключенного котла также будут на порядок выше.

Об автономном газовом отоплении с ГВС если не мечтает, то уж наверняка серьезно подумывал любой домохозяин, как в городской квартире, так и в частном доме. Только оно на сегодняшний день способно надежно обеспечить комфортную температуру в доме дешевле центрального. Однако установка газового котла своими руками – дело сложное, ответственное, требующее оформления разрешения. Собственно, браться за него самостоятельно имеет полный смысл лишь если вы располагаете достаточными средствами для приобретения двухконтурного котла с бойлером и полным комплектом автоматики, а ваше жилье по ТУ подходит для установки котла.

Второй случай, когда нужен газовый котел – если вы не богаты, а горячей воды в доме вовсе нет и не предвидится. В таком случае вам нужен простейший бюджетный одноконтурный проточный котел для ГВС, позволяющий вымыть посуду и принять душ. Газовый котел стоит подороже электробойлера, но, учитывая и стоимость установки газового счетчика, при теперешних тарифах окупается за зиму-полтора года, в зависимости от места проживания. Если, опять же, у вас в квартире его можно ставить, и вас не пугают хождения по инстанциям.

Две большие разницы

Упомянутые выше котлы – крайности огромного разнообразия моделей газовых водогрейных устройств. Именно они доступны для самостоятельной установки. Любой другой газовый котел отопления для монтажа требует профессиональной работы. Впрочем, нет худа без добра – специализированные фирмы берут на себя и подготовку помещения с оформлением документов. Но почему только «кончики ножниц» можно устанавливать самому?

Простая водогрейка

Простейший котел действительно очень прост: газовая горелка, теплообменник – вот и все. Достаточно подключить к нему воду, газ, вывести выхлоп в дымоход – и можно пользоваться. Если бумаги уже оформлены; иначе – неминуемый большой штраф.

Домашняя котельная

Двухконтурный котел с бойлером и полной автоматикой до того «умный», что устанавливать его так же просто, как и простейший. Автоматика важна не только для простоты: полная система с двойным термостатом и микропроцессором отслеживает температуру в доме и на улице, по заданной программе уменьшает подогрев до минимума по санитарной норме, когда дома никого нет (например, когда все на работе). Расход газа таким котлом на 30-70% меньше, чем при ручной или полуавтоматической регулировке, и экономия тем больше, чем суровее погода.

Но такая домашняя котельная имеет серьезный недостаток: если вы оказались в зоне стихийного бедствия и электроснабжение нарушено, автоматика «глохнет», а котел переходит в режим минимального обогрева помещения. Поэтому такой котел требует дополнительного расхода на гарантированное электропитание. Обеспечить его самостоятельно несложно, см. ниже.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Примечание: 8 кубов свободных – при мощности котла до 30 кВт. Для мощности от 31 до 60 кВт – 13,5 куб.м; для мощности от 61 до 200 кВт 15 куб.м. Для котлов с замкнутой камерой сгорания объем топочной не нормируется, но размеры все равно должны быть соблюдены.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Электропитание

Автоматика отопительных котлов потребляет мало электричества, но по правилам все равно для котла нужна отдельная ветвь проводки с автоматом на 20 А, как для бойлера. Для резервного же электропитания хорошо подойдет любой компьютерный UPS. Киловаттный будет «держать» автоматику полсуток-сутки. Этого вполне достаточно, чтобы в случае ЧС принять нужные меры.

О газоходе

От требуемой мощности котла (см. ниже) зависит площадь сечения домового газохода для него. При любой мощности диаметр газохода должен быть не менее 110 мм и не менее диаметра выхлопного патрубка. Зависимость диаметра газохода от мощности котла такая:

• до 24 кВт – 120 мм.
• 30 кВт – 130 мм.
• 40 кВт – 170 мм.
• 60 кВт – 190 мм
• 80 кВт – 220 мм.
• 100 кВт – 230 мм.

Выбор котла

Мощность

То, что мощность котла должна быть достаточной, очевидно. Но она не должна быть избыточной, особенно, если теплообменник чугунный. От капель конденсата из газохода раскаленный чугун растрескивается. Есть и другой опасный эффект: температура точки росы отходящих газов примерно 56 градусов цельсия. Если температура воды в обратке отопления окажется ниже, в камере сгорания может образовываться кислотный конденсат. Какое это имеет отношение к избытку мощности? Слишком мощный котел быстро прогреет систему и уйдет в дежурный режим до ее остывания. Тепловая инерция мощного теплообменника велика, и, пока он опять прогреется, может выпасть кислотная роса.

При правильно подобранной мощности котла температура в камере сгорания будет 80-90 градусов. Допустимая разбежка по мощности достаточно велика, но, если в средних размеров частном доме поставить котел на 60 кВт, то кислотный дождь изнутри быстро выведет его из строя.

Требуемая мощность котла для конкретного помещения определяется теплотехническим расчетом. Жильцам многоэтажек проще: данные есть в ДЭЗе, бюро техинвентаризации или у владельца. В любом случае можно воспользоваться ориентировочными данными, высчитав для себя промежуточное значение. Значения максимальной мощности даны для случаев минимальной наружной температуры в –25/-40 градусов:

1. Однокомнатная квартира на средних этажах – 8/14 кВт.
2. Угловая квартира 60 кв.м. общей площади на верхнем этаже блочной хрущевки – 20/28 кВт.
3. Частный дом 100 кв.м общих – 24/38 кВт.

Бойлер

Назначение бойлера – накопление горячей воды для бытовых нужд. Если посмотреть инструкцию на котел, то мощность там будет указана через дробь, к примеру – 10/22 кВт. Первая цифра – отопительная мощность для средних условий; она на 80% определяет расход газа. Вторая мощность, максимальная – для быстрого нагрева бытовой воды.

Если бойлер опорожняется, котел на время перестает греть отопление (оно не успеет остыть) и на максимуме греет бытовую воду. Расход газа при этом, разумеется, максимальный. Если же воду из бойлера брать понемногу, то и подогреваться он будет на рабочем режиме, без форс-мажора. Исходя из этого, о возможностях бойлера можно судить по его емкости:

• 2-10 л – вымыть руки и помыть посуду.
• 30-50 л – принять на скорую руку душ.
• 100 л – основательно помыться под душем.
• 150 л и более – можно принимать ванну и подключить к ГВС стиральную машину.

Примечание: если у вас уже стоит , его желательно оставить, выключив его автомат. Из него получится хороший аккумулятор горячей воды, а при проблемах с газовым котлом можно включить.

Видео: мнение специалистов о выборе газовых котлов

Документы на котел

Допустим, оборудовали вы топочную с соблюдением всех требований. Покупаем котел? Пока рано. Проверьте прежде всего, не затерялись ли прежние бумаги на газ, и извлеките их на свет божий:

1. Контракт на поставку газа, если котел отопительный. Субпотребители могут устанавливать только водогрейные котлы.
2. Все документы на газовый счетчик. Любой котел устанавливать без счетчика нельзя. Если его еще нет – ничего не поделаешь, нужно ставить и оформлять, но это другая тема.

Теперь можно покупать котел. Но, купив, устанавливать еще рано:

• В БТИ нужно внести изменения в техпаспорт дома. Для приватизированных квартир – через эксплуатирующую дом организацию. В новом плане должна быть нанесена каморка под котел, и четко обозначена: «Топочная» или «Котельная».
• Дать заявку в газовую службу на проект и ТУ. В составе требуемых документов и техпаспорт на котел, так что он должен быть уже куплен.
• Провести монтаж котла (см. след. разд), кроме газовой системы. Это можно сделать, пока газовики готовят проект, если помещение одобрено.
• Вызвать специалиста, чтобы сделал газовую обвязку.
• Дать заявку газовикам на ввод в эксплуатацию.
• Дождаться прихода инженера газовой службы, он все проверит, составит заключение о пригодности и даст разрешение на открытие запорного газового вентиля к котлу.

Примечание: газовикам не положено давать разрешение частным лицам на работу на газовом оборудовании. Поэтому для подключения к котлу газа придется вызывать специалиста или потом «решать вопрос» с инспектором при вводе в эксплуатацию. Как правило, первое обходится дешевле.

Монтаж котла

Примыкание корпуса котла вплотную к любой из стен недопустимо, поэтому переделывать крепления настенных котлов, утапливать котел в нишу и т.п. нельзя. После установки котла на место делается его обвязка – подключение трех систем: газовой, гидравлической и электрической. Газовую обвязку должен, как указано, делать специалист-газовик, и в последнюю очередь, когда все остальное уже подключено.

Электрическую и гидравлическую обвязки можно делать самостоятельно. Здесь основной руководящий документ – инструкция на котел. Типовая схема гидрообвязки котла приведена на рисунке. Для любого котла нужно точно соблюсти следующие условия:

1. Вода и горячие газы в теплообменнике котла должны идти противотоком, иначе он может просто взорваться при любой автоматике. Поэтому крайне важно не перепутать, по небрежности или ради удобства монтажа, холодные и горячие трубы. После гидрообвязки осмотрите еще раз внимательно всю систему, потом отдохните часок, и осмотрите еще раз.
2. Если в отопительную систему был залит антифриз, слейте его полностью и промойте систему дважды чистой водой. Примесь антифриза в воде, поступающей в теплообменник, также взрывоопасна.
3. Не пренебрегайте «грязевиками» – фильтрами грубой очистки воды. Они должны быть расположены в низших точках системы. Накопление грязи между тонкими ребрами теплообменника также создает опасную ситуацию, не говоря уже о непомерном расходе газа. В начале и в конце отопительного сезона сливайте через грязевики отстой, проверяйте их состояние и при необходимости промывайте систему.
4. Если котел со встроенным расширительным баком и системой обезвоздушивания, уберите прежний расширительный бак, а прежний воздушный кран перекройте наглухо, проверив предварительно его состояние: подсос воздуха тоже создаст опасную ситуацию.

Видео: пример монтажа настенного газового котла

Итог

Монтаж газового котла сложен технически и организационно. Самостоятельно можно устанавливать только простейшие водогрейные котлы или дорогие, полностью автоматизированные домашние котельные. Но подключение котла к системе газоснабжения (газовую обвязку) все равно должен выполнять специалист газовой службы либо сертифицированной монтажной организации. Иное запрещено правилами установки и эксплуатации бытовых газовых приборов.

Не редкость, что многие частные дома не имеют централизованного отопления и водоснабжения. По этой причине владельцам самим приходится решать подобные вопросы. На помощь могут прийти настенные газовые котлы. Как грамотно произвести монтаж настенного газового котла своими руками ? Сколько стоит монтаж газового котла?

На сегодняшний день они представлены на рынке в огромном количестве и разнообразии марок. С их выбором проблем возникнуть не должно. Однако стоит решить, каким образом монтировать котёл - собственными силами или с помощью квалифицированных специалистов? Последний вариант неплох, но придётся тратить лишние деньги в качестве оплаты работникам.

Помещение, в котором будет находиться котёл, должно обладать окном для проветривания. Дверь в комнату должна открываться наружу. Помещение должно иметь площадь более четырёх квадратных метров. Потолок должен находиться на отметке два метра и более. Что касается дверного проёма, его ширина должна быть не менее 800 миллиметров. Обязательное условие для котельной - наличие исправного вентиляционного канала. Часто настенные котлы располагают в подсобных комнатах, кухнях или кладовых.

Ещё одно немаловажное условие - оклейка стены, где будет висеть агрегат, негорючими материалами. Это действие исключит вероятность возникновения пожара, который может возникнуть путём попадания искры на горючие материалы. Современные негорючие изделия гармонично впишутся в дизайн помещения, не испортив интерьер.

Во время покупки котла нужно обзавестись официальным сертификатом, ведь при отсутствии данной документации регистрация отопительного оборудования станет практически невозможной. Также сертификат позволит подключить оборудование к системе подачи газа.

Ещё при выборе места для агрегата нужно продумать монтаж вытяжки для газового котла. Могут использоваться старые дымоходы, а при их отсутствии нужно будет провести новые дымоотводящие трубы. Чаще всего система отведения продуктов сгорания идёт в комплекте с самим котлом.

Соблюдение таких правил монтажа газового котла жизненно необходимо.

Некоторые советы по установке котлов

Один из самых важных этапов при монтаже газовых котлов отопления - их подсоединение к системе газоснабжения. Чтобы контролирующие органы дали на него разрешение, нужно выполнить монтаж и установку газового котла строго в соответствии с рекомендациями и требованиями, которыми располагает технический паспорт. Иначе придётся что-то переделывать, если не всё.

При монтаже газового котла «Навьен» , а также монтаже газового котла «Иммергаз» важно проверить, соответствует ли его мощность мощности всей отопительной системы. При подсоединении котла к старой системе отопления нужно в обязательном порядке выполнить прочистку и промывку всех труб, что исключит вероятность засорения в ближайшее время.

Заранее необходимо продумать всю схему монтажа настенного газового котла. В ней должна предусматриваться водоподготовка для снабжения системы горячей воды. Вход в агрегат должен быть оснащён очистительным и металлоулавливающим магнитным фильтром.

Одним из злейших врагов газового котла, да и всей системы отопления, является коррозия. Поэтому во избежание её появления лучше заняться установкой замкнутого контура, который будет мешать воздуху свободно попадать внутрь системы.

Правила установки

1. Настенный газовый котёл должен быть прикреплён на несущую или капитальную стену.
2. Во время монтажа газового котла «Аристон» нужно следить за тем, чтобы вытяжка и дымоход были соразмерны.
3. Агрегат должен быть легко доступным, чтобы можно было проводить своевременное техническое обслуживание и свободно делать замену деталей в случае их поломки.
4. Если котёл устанавливается внутрь шкафа, нужно над оборудованием предусмотреть пятисантиметровый отступ от перегородки шкафа. Такое свободное пространство сделает доступными узлы в верхней части, так что станут возможными любые профилактические работы.

Монтаж настенного газового котла своими руками - видео

Технология монтажа котла

Перед непосредственной установкой газового оборудования нужно заняться дымоходным отверстием.

Намного удобнее будет производить монтаж, если использовать специальный картонный шаблон. С его помощью легко и без особых усилий делаются отметки под все крепления и дымоход. Когда место под котёл окончательно выбрано, следует прикрепить шаблон к стене. Он должен обладать точками линий креплений и местами, где будут соединяться провода. Эти важные отметки должны перенестись на стену маркером или цветным карандашом. Затем шаблон можно снимать.

Следующий шаг - просверливание отверстий под дюбеля. Для этого следует выбрать сверло, имеющее нужный диаметр. Каждый дюбель должен быть подобран в соответствии с материалом и толщиной стены. После того, как отверстия готовы, к стене крепятся металлические углы.

Затем нужно снять верхнюю крышку агрегата. Теперь смело можно цеплять оборудование к подвесным углам на стене. Перед тем, как устанавливать кронштейны, нужно удостовериться, что все фитинги для дымохода обладают нужными размерами в точности по инструкции, иначе потом будут проблемы. Кронштейн, к которому крепится газовый котёл, сам должен быть очень надёжно закреплён на стене. Это самый важный момент.

Важно помнить, что в зависимости от типа стены имеются различные способы крепления. Существуют разные виды крепёжных установок, каждая из которых рассчитана на установку определённого вида агрегата и вида нагрузки.

При монтаже важно уследить за тем, чтобы внутрь вентилятора не попадал мусор. Патрубок, по которому будут удаляться продукты сгорания, должен отступать от поверхности стены на два сантиметра минимум.

Инструменты для монтажа котла

Перед установкой настенного агрегата следует заранее обзавестись:

• отвёртками,
• крепёжными деталями,
• клеем,
• паклей,
• гаечными ключами,
• дрелью,
• перчатками,
• резьбовой муфтой,
• негорючим отделочным материалом.

Сначала нужно закрыть подачу воды, воспользовавшись задвижкой. После этого можно соединять котёл и трубопровод с помощью резьбовой муфты. Для достижения наиболее плотной фиксации обязательно нужно использовать паклю. Подключать агрегат нужно сперва с торцевой стороны. Подача горячей воды подсоединяется к верхней трубе агрегата, а возврат - к нижней.

Распределительная коробка агрегата должна соединяться с кабелем электропитания, при этом от выключателя должен быть предусмотрен отвод предохранительного контакта.

Благодаря кабелю подаётся электропитание на мощный котёл, в связи с чем каждый предохранитель не должен превышать по мощности три Ампера, или предохранитель должен обладать номиналом меньшим, чем номинал тока, который требуется для качественного использования котла. В завершении данного вида работ нужно соединить газовое оборудование с надёжным заземлением.

Как видим, установка газового котла своими силами вполне выполнима в кратчайшие сроки без лишних затрат времени, сил и средств. Монтаж настенного газового котла своими руками на видео можно изучить более подробно. К примеру, наиболее частыми стали вопросы в отношении монтажа газового котла «Данко», набирающего свою популярность.

Стоимость монтажа газового котла намного ниже, чем цена вызова специалистов. К тому же работа осуществляется быстро, а навыки, полученные при монтаже, ещё пригодятся в будущем.

Установка настенного газового котла включает несколько логичных этапов. На первом этапе производится покупка и доставка котла, покупка необходимого материала для установки и сбор нужно инструмента.

Материал для установки настенного газового котла

Установка настенного газового котла начинается еще в магазине. Конечно, это не сама установка, а подготовка к ней. При покупке или заказе настенного газового котла нужно узнать или осмотреть, комплектуется ли котел крепежными элементами. Обычно это крюки и силовые дюбеля. Если данный крепеж не входит в комплект котла, его нужно приобрести.

Стоит отметить, что «солидные» производители котлов комплектуют котел, специальными установочными лекалами, по которым производится разметка и сверление отверстий для крепления котла.

Примечание: Напомню, при выборе настенного газового котла и его покупке нужно обязательно интересоваться и требовать сертификат соответствия выбранной модели котла. Без этого сертификата, легализовать (получить разрешение на подключение) будет весьма проблематично.

Инструмент для установки газового настенного котла

Для работ нужно приготовить следующий инструмент:

• Электрическая дрель или перфоратор. Дрель нужна, для сверления отверстий под крепеж газового котла.
• Строительный уровень, длиной более 1 метра.

Строительный уровень играет важную роль, в установке, именно, газового котла, а особенно конденсационного газового котла . Любой крен конденсационного газового котла приведет к выходу его из строя в кротчайшие сроки. Неплохо, заменить строительный уровень, уровнем лазерным, это улучшит точность установки.

Подготовка стены для установки газового котла

Помещение, где будет стоять настенный газовый котел, должно соответствовать целому списку требований к топочной комнате . Часто, настенные газовые котлы ставятся на кухне и место на кухне должно быть подготовлено под монтаж котла.

Кроме вентиляции, проветривания и других правил, особое внимание нужно уделить стене, на которую котел будет ставиться.

1. Стена для навешивания газового котла должна быть прочной. Материал или конструкция стены должна быть приспособлена для установки силового крепежа, на котором будет висеть котел.
2. Если стена для навешивания котла выполнена из гипсокартона, то заранее в каркасе гипсокартонной конструкции , нужно предусмотреть и заложить прочно закрепленные деревянные бруски в месте установки крепежа.
3. Если материал стены или её отделки потенциально горюч, между стеной и корпусом котла устанавливается негорючая прокладка от 3 мм толщиной и больше размеров котла на 10-15 см.
4. По нормам, настенный газовый котел должен отстоять от стены на 40-45 мм. Поэтому, газовый котел крепиться не на стену, а на бруски, предварительно закрепленные на стену.

Навешивание газового котла на стену

• Разметьте уровень установки газового котла. Высота от пола от 800 до 1600 мм.
• На деревянную стену закрепите негорючий материал (асбест) и кусок металлического листа (лист оцинковки).
• Другие типы стены, для эстетической установки котла, облицуйте керамической плиткой.
• Если котел не комплектуется специальным кронштейном, на уровне крепления газового котла установите бруски, чтобы добиться отступа котла от стены.
• Разметьте места крепления газового котла. Обычно, в упаковке или инструкции есть точные размеры мест крепления котла или установочное лекало. Важно соблюсти точный горизонтальный уровень газового котла.

Важно! Конденсационный газовый котел, должен висеть с небольшим уклоном, «от вас», то есть, расстояние от котла до стены вверху, должно быть меньше, чем расстояние до стены внизу.

Важно помнить! Каким бы, материалом не сделана система отопления в доме (квартире), котел подключается, только металлическими патрубками.

Подготовка газового котла к навешиванию

Перед навесом газового котла:

• Котел достается из упаковки;
• Маркировочная табличка на корпусе котла сверяется с сертификатом и накладными;
• К установочному месту на стене прикручивается кронштейн, входящий в комплект котла, или другой подобранный крепеж;
• На котле снимаются все заводские заглушки;
• ОБЯЗАТЕЛЬНО промывается система внутренних патрубков.
• Навешивается газовый котел на место.

После навешивания выверяется горизонтальность котла, при необходимости делается корректировка. Всё! Навешивание, а точнее, установка настенного газового котла завершена. Следующий шаг, подключение газового котла к системе.
