Безопасное использование печного и газового оборудования возможно лишь при своевременном отведении продуктов горения и непрерывном воздухообмене внутри помещений. Эту и некоторые другие функции выполняют дымовые трубы самого различного вида: от изящных украшений загородных вилл до гигантских монстров – непременных атрибутов промзон.

Принцип естественной тяги

Отток продуктов сгорания газа от котлов, колонок и печей производится через вентиляционные и дымовые трубы посредством естественной тяги. Тяга обеспечивается при разнице температур на улице и в доме. Чем выше вентканал или дымовая труба и чем больше разница температур, тем интенсивнее тянет дымоход. Поэтому лучше всего естественная вентиляция работает на первых этажах многоэтажных домов и в холодное время года.

Температура продуктов сгорания над работающей плитой около 200 градусов. Температура воздуха в вентиляционных и дымовых трубах не более 25 градусов и поэтому тяга очень слаба. Летом, когда температура на улице выше, чем в помещениях, тяга может «опрокинуться», то есть из вентиляции засасывается воздух в квартиры.

В большой степени эффективная работа системы зависит от периодичности проверок дымовых и вентиляционных каналов.

Причины снижения тяги:

• загрязнение внутренних стенок каналов;
• шероховатости, сужения стенок;
• увеличение диаметра канала;
• подсос воздуха.

Значительная часть энергии двигающегося по каналу воздуха тратится на сопротивление трению о стенки, при поворотах и уменьшении диаметра канала. Показатель потери напора зависит от кладки дымового или вентиляционного канала, его длины и состояния. При наличии выступов, наростов пыли и шероховатостей сопротивление повышается. Поэтому своевременное обследование и чистка вентиляционных и дымовых каналов усиливает тягу.

В каналах большого диаметра даже при идеальном соблюдении правил безопасной эксплуатации дымовых и вентиляционных труб тяга понижена, так как продукты сгорания быстрее охлаждаются.

При подсосах воздуха в канале тоже падает тяга, так как температура воздуха в канале понижается, а его объем увеличивается. Поэтому все лючки для обслуживания труб необходимо держать закрытыми.

Тяга в дымоходах в период работы котла или печи составляет около 14 Па. В вентиляционных каналах она намного ниже. Влияет на тягу открывание форточек в квартирах, направление и сила ветра, и даже расположение соседних домов. Вентиляционные и дымовые трубы не должны располагаться в зоне ветрового подпора. Это пространство ниже линии, ведущей от наивысшей точки самого близкого здания к горизонту под углом 45 градусов.

Конструкция вентиляционных труб и дымоходов

Согласно правилам эксплуатации дымовых и вентиляционных труб, они обустраиваются внутри дома для сохранения температуры отводимого воздуха. Можно устраивать вентиляционные и дымовые каналы и снаружи, тогда они нуждаются в утеплении.

Кладка вентиляционных и дымовых каналов состоит из глиняного кирпича или термостойкого бетона (асбестоцемента). Толщина кирпичной кладки от 12 см, бетонной стенки вентиляционного или дымового канала – более 6 см. В СНиП указано, что вентиляционные и дымовые каналы устраиваются только вертикально, без переходов и горизонтальных участков.

Устройство кармана (отверстия) для чистки дымохода

В основании дымохода оставляются отверстия для чистки и карман глубиной 25 см. Отверстия прикрываются дверками и облицовываются кирпичом, установленным на ребро. Кладка выполняется на раствор глины. В асбестоцементных трубах оставляют для чистки листок.

Карман необходим для того, чтобы при разрушении кладки осколки кирпича не перекрывали входное отверстие, падая чуть ниже. В кармане скапливается и весь мусор, попадающий в дымоход. Если не предусмотреть карман, мусор постепенно будет уменьшать сечение дымохода и ухудшать тягу.

Неподходящие материалы для устройства дымовых и вентиляционных каналов:

• шлакобетон;
• силикатный, дырочный, щелевой кирпич;
• крупнозернистые материалы.

Хотя силикатный кирпич и хорошо противостоит высоким температурам, он разрушается углекислотой и влажными парами. Если никаких других материалов нет, СНиП требует устройства в вентиляционном и дымовом канале внутренней облицовки из красного кирпича толщиной 13 см.

Дымоходы могут быть:

• насадными (из вставленных друг в друга асбестоцементных труб);
• цельными (из кирпича).

Насадные трубы отличаются гладкими внутренними стенками, их опирают на камины или печи с мощными (не тоньше 1\2 кирпича) стенками. Если труба тяжела, на перекрытии печи устанавливается железобетонная плита и уже на нее крепится труба.

Асбестоцементные насадные трубы значительно легче кирпичных, их не нужно разбирать при капремонте, они быстро устанавливаются.

Кирпичная дымовая труба требует особого фундамента, который закладывается на глубину, превышающую глубину промерзания почвы.

При возведении малоэтажных строений применяют сборные дымоходы, которые встраиваются в стену или формируют стояк. Стенки дымоходов выполняются из термостойкого бетона.

В местах прохождения дымоходом крыши необходимо оставить отверстие шириной от 13 см. Соединение дымохода с крышей прикрывается фартуком из нержавеющего металла.

Дымоход может иметь наклон до 30 градусов со смещением в сторону не более 100 см. Такие отрезки должны быть одного сечения, равного сечению вертикальных отрезков с гладкими стенками.

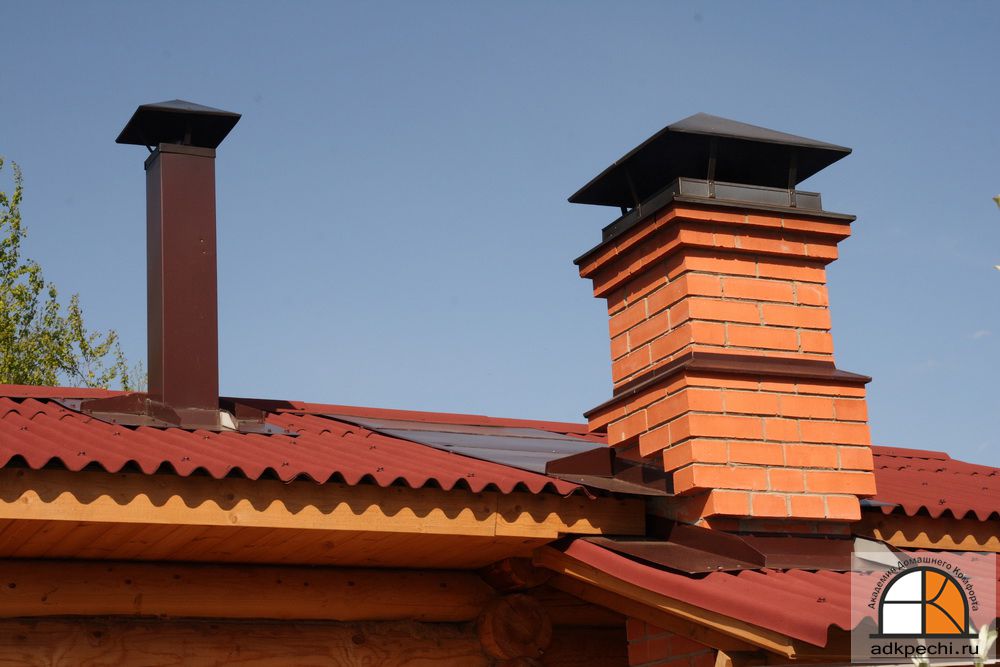

Оголовки дымоходов из кирпича прикрывают на 20 см штукатуркой для защиты от осадков. На дымоходы не устанавливаются дефлекторы и зонты.

Дымоходы газифицируемых зданий

Вентиляционные и дымовые каналы газифицируемых помещений должны подниматься над плоской кровлей на 50 см и более. На скатной крыше на 50 см и более над ребром или на высоту ребра при расстоянии от ребра до дымохода 1,5 – 3 метра.

Высота дымовых труб газифицируемых помещений должна равняться высоте вытяжных каналов.

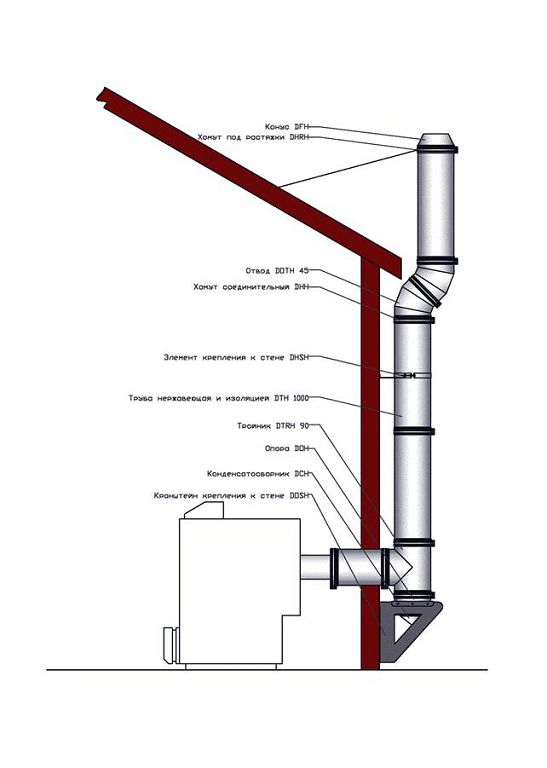

К системе вентиляционных и дымовых каналов в газифицированном помещении отопительное оборудование подключается через металлические переходники. Длина вертикального переходника должна быть от 50 см. Если высота помещения менее 2 м 70 см и используется стабилизация тяги, можно укоротить вертикальный переходник до 25 см. Общая протяженность горизонтальных переходников может быть до 3 м в новых или до 6 м в уже функционирующих зданиях.

Разрешен уклон в сторону котла от 0,01. Трубы необходимо крепить жестко без вероятности провисания. Колена трубы вставляются друг в друга по ходу дыма и перекрываются на 1\2 диаметра дымохода.

Металлический переходник плотно крепится к дымоходу, не выступая за стенки канала.

Если труба выполнена из металлического листа, необходимо обработать его жаропрочным лаком.

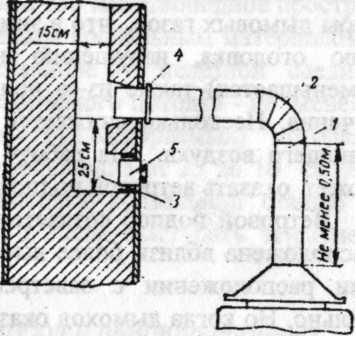

Трубу крепят к дымоходу, оставляя карман 25 см и лючок для контроля, также как и при сооружении печного дымохода. Если прибор не оборудован стабилизатором тяги, требуется сооружение заслонки с перфорацией 15 мм, через которые печь проветривается в период простоя.

При переоборудовании старых дымоходов от печей для газового оборудования часто наблюдается плохая тяга. Печи топятся более продолжительное время и температура продуктов сгорания значительно выше, нежели при работе газового котла, поэтому разряжения воздуха от горения газа недостаточно.

Требования к дымоходам

Эксплуатация дымоходов

Правила безопасной эксплуатации дымовых и вентиляционных труб требуют периодической чистки и проверки. Без чистки длительно эксплуатирующийся дымоход становится потенциальным источником пожара или отравления жильцов. Необходимость чистки вентиляционных и дымовых каналов определяют плановые проверки.

Дымоход, сложенный из кирпича или составленный из асбестоцементных труб через некоторое время теряет свой вид и хуже работает. На внутренних стенках скапливается копоть и сажа, уменьшается просвет дымохода и снижается тяга. Но есть и другая опасность: продукты сгорания могут воспламениться. Вещества, выделяемые сажей, разрушают материал трубы и швы кладки. Снижается герметичность дымохода, топливо сгорает не полностью, ухудшается тяга.

Только периодические проверки дымовых и вентиляционных каналов помогут избежать опасных ситуаций.

Если отопительное оборудование используется каждый день, периодичность проверки и чистки вентиляционных и дымовых каналов составляет 8 недель. Если печь растапливается от случая к случаю, контролировать состояние дымохода нужно дважды в год: осенью перед началом отопительного сезона и весной.

Проверка дымоходов

Обследование дымовых и вентиляционных каналов проводится в следующих случаях:

1. при переводе печей на газовое топливо;
2. при подключении в дымоходы газовых котлов;
3. при необходимости диагностики состояния дымохода и плохой тяге.

Цель проверки вентиляционных и дымовых каналов:

• соответствие материалов кладки дымового или вентиляционного канала и устройство требованиям СНиП;
• наличие засорений;
• наличие тяги;
• плотность стенок дымохода;
• состояние и наличие перегородок, отделяющих прилегающие конструкции здания;
• состояние оголовка и его расположение относительно кровли, зданий и деревьев.

Ход проверки вентиляционных и дымовых каналов:

• Чтобы определить заторы в дымоходе сверху в него опускают груз в форме сферы, весом 3 кг и размером до 10 см. Если груз беспрепятственно проходит, канал чист;
• Чтобы определить обособленность и плотность каналов используется метод задымления. В окошко для чистки вкладывают горящую паклю, смоченную в бензине или пучок соломы, при горении обильно выделяющий дым. Сверху выходное отверстие дымохода плотно прикрывают. Если в близлежащих комнатах или каналах появляется запах дыма, значит стенки канала не плотны;
• Чистоту стенок канала осматривают, опуская в дымоход электрическую лампочку до 500 Вт мощностью. Одновременно определяется и плотность стенок. Если в прилегающих каналах свет есть, значит, существуют щели.

На основании результатов проверки вентиляционных и дымовых каналов проводится чистка. Она может быть:

• механической;
• химической.

Механическая чистка осуществляется щетками и ершиками из металлической проволоки. Под тяжестью груза они спускаются на тросах в дымоход и соскребают со стенок все отложения. Некоторые трубы (например, керамические) чистить сложно – они могут треснуть.

Химическая чистка более безопасна. В топке сжигается «полено трубочист», которое выжигает копоть на стенках дымохода. Материал пропитывается химическим составом, разлагающим сажу и копоть. Но химическая чистка не справляется с толстыми отложениями, поэтому ее используют как вспомогательную или профилактическую.

Промышленные дымовые трубы

Назначение промышленных дымовых и вентиляционных труб не только в отводе продуктов сгорания, но и в поддержании горения в агрегатах котельной. В недалеком прошлом большинство промышленных дымовых и вентиляционных труб изготавливались из кирпичной кладки. Сегодня на ее смену все чаще устанавливают металлические трубы с термоизоляцией. Высота сооружения может достигать 60 метров.

По правилам безопасной эксплуатации дымовых и вентиляционных труб они нуждаются в периодических очистках. Профилактику проводят по окончанию сезона отопления. А чтобы исключить аварии назначаются плановые проверки вентиляционных и дымовых каналов.

Проектируют дымовые и вентиляционные трубы для промышленности с учетом каждого конкретного предприятия, так как задача сооружения всегда уникальна.

При проектировании учитывают экологические нормы скорости рассеивания дыма и предельные концентрации дымов.

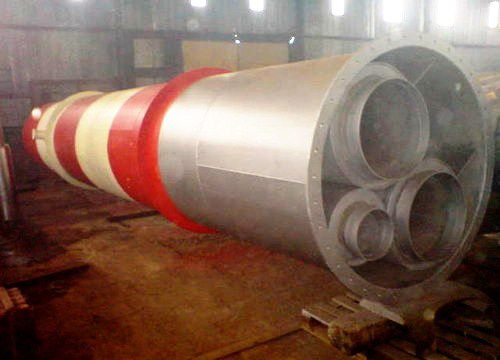

Виды промышленных дымовых труб:

• Металлические самонесущие . Самые дешевые, выполняются из металла с термоизоляцией. Очень тяжелы. Могут быть одноствольными или многоствольными;
• Ферменные самонесущие . Представляют собой фермовую колонну с теплоизолированными газоходами. На одну ферму крепят 1 – 6 стволов. Сама ферма выполняется из трубного проката;
• Металлические колонные . Одна мощная «оболочка», в которой спрятано 1 – 5 стволов. Максимальная высота 60 м, диаметр до 3,5 метров;
• На растяжках . Одноствольная труба из металла, которая крепится растяжками. Чаще всего устанавливаются на промышленных предприятиях. Производится методом вальцевания. Такая труба прослужит не более 15 лет даже при соблюдении всех правил эксплуатации вентиляционных и дымовых труб;
• Фасадные . Наиболее экономичный вариант, не нуждается в фундаменте и несущей конструкции. Крепится к фасаду, часто такой вид труб используется в пристроенных или встроенных зданиях котельных.

Диаметр труб может быть от 0,2 до 1,5 метров, а высота 8 – 60 метров. Газоотводящих каналов может быть несколько.

В зависимости от условий промышленные дымоходы могут оборудоваться:

• молниеприемником;
• оградительным освещением;
• лестницами и площадками для обслуживания.

Если устанавливается промышленная дымовая вентиляционная труба прямоугольного сечения, очень важно правильное соотношение сторон. Наилучшим считается 1:1,5 со сточенными внутренними углами.

Правила эксплуатации дымовых и вентиляционных труб требуют установки их только на специальные самонесущие фундаменты.

И в завершении видеоролик о том, как демонтируют промышленные дымовые трубы.

ПРАВИТЕЛЬСТВО МОСКВЫ

ПОСТАНОВЛЕНИЕ

Об утверждении норматива Москвы,
определяющего состав мероприятий и работ
по обеспечению безопасной эксплуатации
дымоходов и вентиляционных каналов в
газифицированных домах

Утратило силу с 1 января 2005 года на основании
постановления Правительства Москвы
от 2 ноября 2004 года N 758-ПП
____________________________________________________________________

Во исполнение пункта 2 постановления Правительства Москвы от 17.04.2001 N 364-ПП "О состоянии газового хозяйства г.Москвы и мерах по повышению его надежности и безопасной эксплуатации" и в соответствии с Законом города Москвы от 13.11.96 N 30 "Об установлении нормативов по эксплуатации жилищного фонда города Москвы и контроле за их соблюдением" Правительство Москвы

постановляет:

1. Утвердить норматив Москвы по эксплуатации жилищного фонда "Мероприятия по обеспечению безопасной эксплуатации дымоходов от газовых приборов и вентиляционных каналов в газифицированных домах" (приложение), разработанный Газовой технической инспекцией Мосжилинспекции и Управлением жилищно-коммунального хозяйства и благоустройства, согласованный Московским городским управлением Госгортехнадзора России.

2. Установить, что с 1 сентября 2001 года эксплуатация дымоходов и вентиляционных каналов в газифицированных домах должна осуществляться строго в соответствии с вводимым в действие нормативом (п.1).

3. Газовой технической инспекции Мосжилинспекции при нарушении требований норматива применять к виновным предусмотренные законодательством меры ответственности.

4. Контроль за выполнением настоящего постановления возложить на первого заместителя Премьера Правительства Москвы Никольского Б.В.

Премьер Правительства Москвы
Ю.М.Лужков

Приложение. Норматив Москвы по эксплуатации жилищного фонда "Мероприятия по обеспечению безопасной эксплуатации дымоходов от газовых приборов и вентиляционных каналов в газифицированных домах"

Дата введения в действие - 2001 год

Настоящий норматив разработан в соответствии с требованими Правил безопасности в газовом хозяйстве, утвержденных постановлением Госгортехнадзора России от 25.05.2000 N 27, СНиП 2.04-08-87* "Газоснабжение", СНиП 2.04.05-91* "Отопление, вентиляция и кондиционирование" . Устанавливает состав мероприятий и работ по обеспечению безопасной эксплуатации дымоходов от газовых приборов и вентиляционных каналов в газифицированных домах. Является обязательным для органов исполнительной власти, районных Управ, государственных муниципальных и иных организаций, осуществляющих управление жилищным фондом, его эксплуатацию и техническое обслуживание. Действие норматива распространяется на существующие, капитально ремонтируемые и вновь сооружаемые дымоходы и вентиляционные каналы.

1. Техническое обслуживание и ремонт дымовых и вентиляционных каналов осуществляется специализированными организациями чистильщиков, имеющих соответствующую лицензию по договорам с жилищно-эксплуатационными организациями.

2. Дымоходы должны быть плотными, обособленными, вертикальными, без уступов. Допускается уклон дымоходов от вертикали под углом 30 градусов с расстоянием по горизонтали не менее 1 м, при этом сечение канала должно быть сохранено по всей протяженности. Площадь сечения дымохода не должна быть меньше площади патрубка газового прибора, присоединяемого к дымоходу. В существующих зданиях допускается присоединение к одному дымоходу не более двух водонагревателей, при условии ввода продуктов сгорания в дымоход на разных уровнях, не ближе 75 см друг от друга или на одном уровне с устройством в дымоходе рассечки на высоту не менее 75 см. Расчет дымохода должен быть произведен при одновременной работе двух водонагревателей. Пересечение дымовых и вентиляционных каналов газопроводами, водопроводными трубами, электрокабелями категорически запрещено.

3. Контроль за качеством произведенного ремонта дымовых и вентиляционных каналов возлагается на жилищно-эксплуатационные организации.

4. Работы по ремонту дымоходов и вентиляционных каналов осуществляются по графикам, согласованным с подрядной организацией.

5. Проверка дымовых каналов производится в сроки:

а) кирпичные - 1 раз в 3 месяца;

б) асбоцементные, гончарные и из блоков жаростойкого бетона - 1 раз в 12 месяцев.

Первичная проверка (на плотность и обособленность, на отсутствие засоров и на наличие тяги) ежегодно осуществляется в третьем квартале в период подготовки домов к зиме. В домах-новостройках первичная проверка производится в момент приемки дома в эксплуатацию.

6. Проверка вентиляционных каналов во всех газифицированных домах производится - 1 раз в 12 мес.

7. В период с ноября до апреля производить осмотр оголовков дымоходов с целью предупреждения их обмерзания и закупорки с отметкой результатов проверок в специальном журнале. Контроль за выполнением осуществляется руководителями жилищно-эксплуатационной организации.

8. При обнаружении неисправных дымоходов подключенные к ним приборы подлежат немедленному отключению от газоснабжения, жильцы предупреждаются под роспись об опасности пользования газовыми водонагревателями.

9. Перед началом плановых работ по ремонту дымоходов подключенные к ним газовые приборы должны быть отключены работниками ГУП г.Москвы "Мосгаз" в соответствии с полученным уведомлением от подрядной организации.

10. Подключение газовых приборов после ремонта дымоходов должно производиться только после получения акта на техническое состояние дымохода работниками ГУП г.Москвы "Мосгаз".

11. По результатам очередных, внеочередных и послеремонтных проверок и очисток дымовых и вентиляционных каналов составляются акты установленной формы.

12. Осуществляется проверка технического состояния железных соединительных труб (ЖСТ) по следующим параметрам:

Общая протяженность не более 3 м в домах-новостройках и не более 6 м в существующих;

Количество поворотов - не более 3, с радиусом закругления не менее диаметра трубы;

Звенья должны плотно вдвигаться одно в другое по ходу отходящих газов - не менее чем на 0,5 диаметра трубы;

При присоединении к дымоходу ЖСТ не должно пересекать сечение канала и иметь ограничительную шайбу или гофр;

Высота вертикального участка - не менее 50 см, в помещениях высотой 2,7 м - допускается не менее 25 см;

Уклон - не менее 0,01(1 см на 1 п.м.) в сторону газового прибора;

Окраска - огнестойким лаком;

Наличие противопожарной разделки в местах пересечения трудносгораемых перегородок;

Расстояние от ЖСТ до потолка и стен:

а) из негорючих материалов - не менее 5 см;

б) из трудносгораемых материалов - не менее 25 см.

13. Наличие и соответствие нормам "кармана" для сбора мусора в дымоходе с люком для чистки - не менее 25 см от нижнего края ЖСТ.

14. Осуществляется контроль за техническим состоянием дымовых каналов в переделах чердака:

Наличие затирки, побелки и нумерации;

Наличие противопожарной разделки равной 50 см до конструкции здания из горючих материалов и 38 см для конструкций из негорючих материалов.

15. При производстве ремонтных работ и техническом обслуживании дымоходов и вентиляционных каналов соблюдать требования противопожарной безопасности.

16. Осуществляется контроль за техническим состоянием дымовых каналов сверх крыши:

Оштукатурка, побелка, нумерация;

Железнение оголовков;

Отсутствие зонтов и дефлекторов на дымоходах;

Правильность расположения оголовка относительно конька крыши и близко расположенных сооружений, деревьев - отсутствие зоны ветрового подпора:

а) на 0,5 м выше конька крыши при расположении их (считая по горизонтали) не более 1,5 м от конька крыши;

б) в уровень с коньком крыши, если они отстоят на 1,5-3 м от конька крыши;

в) ниже конька крыши, но не ниже прямой, проведенной от конька вниз под углом 10 градусов к горизонту, при расположении их от конька более 3м.

Во всех случаях высота трубы над прилегающей частью крыши должна быть не менее 0,5 м, для домов с совмещенной кровлей (плоской крышей) не менее 2 м.

17. Осуществляется контроль за наличием и состоянием трапов, подмостей и парапетных решеток на крыше.

Приложение Ж (обязательное)

ОТВОД ПРОДУКТОВ СГОРАНИЯ.

Настоящим приложением предусмотрены требования, которые должны учитываться при проектировании дымовых каналов от газового оборудования и бытовых отопительных и отопительно-варочных печей. При проектировании дымовых каналов от газоиспользующих установок производственных зданий и котельных следует руководствоваться требованиями норм технологического проектирования и СНиП II-35. При переводе существующих котлов, производственных печей и других установок с твердого и жидкого на газовое топливо должен выполняться поверочный расчет газовоздушного тракта.

Устройство дымовых и вентиляционных каналов должно соответствовать требованиям СНиП 2.04.05.

Отвод продуктов сгорания от бытовых газовых приборов, печей и другого бытового газового оборудования, в конструкции которых предусмотрен отвод продуктов сгорания в дымоход, следует предусматривать от каждого прибора, агрегата или печи по обособленному дымоходу. В существующих зданиях допускается предусматривать присоединение к одному дымоходу не более двух водонагревателей или отопительных печей, расположенных на одном или разных этажах здания, при условии ввода продуктов сгорания в дымоход на разных уровнях, не ближе 0,5 м один от другого, или на одном уровне с устройством в дымоходе рассечки на высоту не менее 0,5м.

Дымоходы от газового оборудования следует размещать во внутренних стенах здания или предусматривать к этим стенам приставные каналы. В существующих зданиях допускается использовать существующие дымоходы из негорючих материалов в наружных стенах или предусматривать к ним приставные дымоходы.

Допускается присоединение к дымоходу отопительной печи периодического действия газового водонагревателя, используемого для горячего водоснабжения, или другого газового прибора, не работающего непрерывно, при достаточном сечении дымохода, которое должно определяться расчетом прибора. Присоединение дымоотводящей трубы газового прибора к оборотам дымохода отопительной печи не допускается.

Площадь сечения дымохода не должна быть меньше площади сечения патрубка газового прибора, присоединяемого к дымоходу. При присоединении к дымоходу двух приборов, печей и т.п. сечение дымохода следует определять с учетом одновременной их работы. Конструктивные размеры дымоходов должны определяться расчетом. Небытовые газовые приборы (ресторанные плиты, пищеварочные котлы и т.п.) допускается присоединять как к обособленным, так и общему дымоходу. Допускается предусматривать соединительные дымоотводящие трубы, общие для нескольких агрегатов. Ввод продуктов сгорания в общий дымоход для нескольких приборов следует предусматривать на разных уровнях или на одном уровне с устройством рассечек согласно Ж.З. Площадь сечения дымоходов и соединительных труб должны определяться расчетом, исходя из условия одновременной работы всех приборов, присоединенных к дымоходу.

Дымоходы следует выполнять из морозостойкого кирпича (Мрз 125), глиняного кирпича, жаростойкого бетона для многоэтажных зданий и асбестоцементных труб для одноэтажных зданий. Допускается отвод продуктов сгорания предусматривать по стальным дымовым трубам. Конструкции дымовых каналов также могут быть заводского изготовления, поставляемые в комплекте с газовым оборудованием. При установке асбестоцементных и стальных труб вне здания или при прохождении их через чердак здания они должны быть теплоизолированы для предотвращения образования конденсата. Конструкция дымовых каналов в наружных стенах и приставных к этим стенам каналов также должна обеспечивать температуру газов на выходе из них выше точки росы. Запрещается выполнять каналы из шлакобетонных и других неплотных или пористых материалов.

Дымоходы должны быть вертикальными, без уступов. Допускается уклон дымоходов от вертикали до 30 ° с отклонением в сторону до 1 м при обеспечении площади сечения наклонных участков дымохода не менее сечения вертикальных участков. Для отвода продуктов сгорания от ресторанных плит и других небытовых газовых приборов допускается предусматривать горизонтальные участки дымоходов общей длиной не более 10 м. Допускается прохождение дымоходов через перекрытия при условии обеспечения пожарной безопасности горючих конструкций перекрытия.

Присоединение газового оборудования к дымоходам следует предусматривать соединительными трубами, изготовленными из кровельной или оцинкованной стали толщиной не менее 1,0 мм, гибкими металлическими гофрированными патрубками или унифицированными элементами, поставляемыми в комплекте с оборудованием. Соединительная дымоотводящая труба, соединяющая газовый прибор с дымоходом, должна иметь вертикальный участок. Длина вертикального участка соединительной трубы, считая от низа дымоотводящего патрубка газового прибора до оси горизонтального участка трубы, должна быть не менее 0,5 м. В помещениях высотой до 2,7 м для приборов со стабилизаторами тяги допускается уменьшение длины вертикального участка до 0,25 м, без стабилизаторов тяги до 0,15 м. Суммарная длина горизонтальных участков соединительных труб в новых домах должна быть не более 3 м, в существующих домах - не более 6 м. Уклон трубы должен быть не менее 0,01 в сторону газового прибора. На дымоотводящих трубах допускается предусматривать не более трех поворотов с радиусом закругления не менее диаметра трубы. Ниже места присоединения дымоотводящей трубы от прибора к дымоходу должно быть предусмотрено устройство «кармана» сечением не менее сечения дымохода и глубиной не менее 25 см, имеющий люк для очистки. Дымоотводящие трубы, прокладываемые через неотапливаемые помещения, при необходимости должны быть покрыты изоляцией. Прокладка дымоотводящих труб от приборов и печей через жилые комнаты не допускается.

Расстояние от соединительной трубы до потолка или стены из несгораемых материалов принимается не менее 5 см, а из сгораемых и трудносгораемых материалов - не менее 25 см. Допускается уменьшение расстояния с 25 до 10 см при условии защиты сгораемых и трудносгораемых конструкций кровельной сталью по листу асбеста толщиной не менее 3 мм. Теплоизоляция должна выступать за габариты соединительной трубы на 15 см с каждой стороны.

Подвеска и крепление соединительных труб должны исключить возможность их прогиба. Звенья соединительных труб должны плотно, без зазоров, вдвигаться одно в другое по ходу дымовых газов не менее чем на половину диаметра трубы. Соединительная труба должна плотно присоединяться к дымовому каналу. Конец ее не должен выступать за стену канала, для чего используются ограничивающие устройства (шайба или гофр).

Соединительные трубы ресторанных плит и пищеварочных котлов должны покрываться теплоизоляцией. Соединительные трубы, изготовленные из черной листовой стали, должны окрашиваться огнестойким лаком.

При присоединении к дымоходу приборов со стабилизаторами тяги установка шиберов не допускается. При присоединении к общему дымоходу нескольких приборов: ресторанных плит, кипятильников и других газовых приборов, не имеющих стабилизаторов тяги, на дымоотводящих трубах от приборов должны предусматриваться шиберы (заслонки), имеющие отверстие диаметром не менее 15 мм.

В шиберах, установленных на дымоходах от котлов, должны предусматриваться отверстия диаметром не менее 50 мм.

Дымовые трубы от газовых приборов в зданиях должны быть выведены:

Выше границы зоны ветрового подпора, но не менее 0,5 м выше конька крыши при расположении их (считая по горизонтали) не далее 1,5 м от конька крыши;

- в уровень с коньком крыши, если они отстоят на расстоянии до 3 м от конька крыши;

Не ниже прямой, проведенной от конька вниз под углом 10 ° к горизонту, при расположении труб на расстоянии более 3 м от конька крыши.

Зоной ветрового подпора дымовой трубы считается пространство ниже линии, проведенной под углом 45 ° к горизонту от наиболее высоких точек вблизи расположенных сооружений и деревьев. Во всех случаях высота трубы над прилегающей частью крыши должна быть не менее 0,5 м, а для домов с совмещенной кровлей (плоской крышей) - не менее 2,0 м. Установка на дымоходах зонтов и других насадок не допускается.

Дымоходы в стенах допускается выполнять совместно с вентиляционными каналами. При этом они должны быть разделены по всей высоте герметичными перегородками, выполненными из материала стены, толщиной не менее 120 мм. Высоту вытяжных вентиляционных каналов, расположенных рядом с дымоходами следует принимать равной высоте дымоходов.

Отвод продуктов сгорания от газифицированных установок промышленных предприятий, котельных, предприятий коммунально-бытового назначения допускается предусматривать по стальным дымовым трубам.

Разрешается отвод продуктов сгорания в атмосферу через наружную стену газифицируемого помещения без устройства вертикального канала от отопительного газового оборудования с герметичной камерой сгорания.

Допускается отвод продуктов сгорания в атмосферу предусматривать через кровлю здания в вертикальный дымовой канал.

Длина горизонтального участка дымового канала от отопительного оборудования с герметичной камерой сгорания при выходе через наружную стену принимается не более 3 м.

Запрещается предусматривать выход дымового канала через наружную стену:

- в подъезды (арки), крытые переходы;

- в закрытые балконы, лоджии, эркеры;

В зданиях, являющихся историческими или архитектурными памятниками, без разрешения ведомства, под охраной которых они находятся;

Через стены фасадов зданий, выходящих на площади и улицы, имеющие историко-архитектурную и градостроительную ценность, а также находящиеся в непосредственной близости от участков детских дошкольных учреждений, школ и учреждений здравоохранения;

- в зданиях, в которых запрещается установка газовых приборов требова¬ниями ДБН В.2.2-9, СНиП 2.08.01, СНиП 2.04.05.

Отверстия дымовых каналов на наружной стене здания при отводе продуктов сгорания от отопительного оборудования через наружную стену без устройства вертикального канала, следует размещать в соответствии с инструкцией по монтажу газового оборудования предприятия-изготовителя.

Дл я нормальной работы газовых приборов необходим постоянный подвод чистого воздуха, который обеспечивается естественной приточно-вытяжной вентиляцией.

Отвод продуктов сгорания от газовых приборов предусматривается через дымоход.

Для отвода продуктов сгорания газа в атмосферу должна быть определенная тяга – сила, которая заставляет воздух проникать в дымоход, а образовавшиеся продукты сгорания двигаться по дымоходу и рассеиваться в атмосферу.

Тяга зависит от разности температур дыма и воздуха, высоты дымохода и ряда других факторов.

Для обеспечения лучшей тяги температура отходящих газов должна быть высокой. Температура отходящих газов от водонагревателей 180-200С. За счет охлаждения ЖСТ и присоса воздуха в тягостабилизаторе температура падает. При эксплуатации дымоходов должна быть исключена конденсация паров из дымовых газов. Намокание канала снижает тягу, приводит к его разрушению, в зимнее время года может привести к обмерзанию и закупорке канала. Температура, при которой начинается конденсация, называется «точкой росы». Для продуктов сгорания природного газа = 60-65оС. Подсос воздуха в тягостабилизаторе снижает относительную влажность отходящих газов, при этом снижается также точка росы до 40-50 градусов. Чтобы исключить конденсацию, температуру отходящих газов на выходе из оголовка трубы принимают обычно равной 65оС. Тяга снижается при высокой влажности окружающего воздуха.

Назначение и устройство дымохода. Требования к дымоходам. Эксплуатация дымоходов

Дымоходы устраиваются во внутренних капитальных стенах. Выполняются из красного обожженного кирпича 1 сорта, из асбестоцементных, гончарных труб и блоков жаропрочного бетона.

Сечение дымоходов должно быть:

• Из красного кирпича – 130 х 130мм, 130 х 250мм,
• Из трубных материалов – диаметром 100 (150) мм, но во всех случаях не менее диаметра выходного патрубка прибора. Допускается прокладка дымоходов в наружных стенах при условии, что толщина наружной стенки дымохода должна быть не менее толщины самой стены и не менее 38 см

Дымоходы должны выполняться вертикально без уступов. Допускается отклонение от вертикали на угол не более 30 градусов с отклонением по горизонтали не более 1 м. Отклонение от вертикали выполняется плавными уводами с постоянным неизменяющимся сечением. Кладка дымоходов должна быть плотной. Внутренняя поверхность кладки должна быть ровной, гладкой, без наплывов раствора. Сечение дымохода должно соблюдаться по всей длине.

В нижней части дымохода устраивается карман с люком и крышкой, который служит для очистки дымохода от мусора сажи и пр.

Глубина кармана должна быть не менее 25 см., считая от низа железной соединительной трубы в месте ввода в дымоход.

В местах пересечения дымохода с межэтажными перекрытиями устраиваются противопожарные разделки (утолщение кладки). Для сгораемых перекрытий – не менее 38 см. Противопожарную разделку выполняют из войлока, замоченного в глинистом растворе.

Расстояние от ЖСТ до несгораемых перекрытий – не менее 5 см, до деревянных оштукатуренных (трудносгораемых) потолка и стен – не менее 25 см. Допускается уменьшение от 25 до 10 см при обивке стены или потолка кровельной сталью по листу асбеста толщиной 3 мм. Изоляция должна выступать за размеры трубы на 15 см с каждой стороны.

Часть дымохода, расположенная выше крыши, называется «оголовком». Наружная поверхности оголовка штукатурится цементным раствором в соотношении 1:3, толщиной слоя не менее 4-х см. Верхняя часть оголовка «железнится» – в раствор втирается сухой цемент в соотношении 1:1. После штукатурки оголовки белятся и нумеруются.

Допускается на каналах предусматривать ветрозащитные устройства.

Дымоходы должны иметь определенную высоту относительно конька крыши

Расположение дымовых труб относительно конька кровли

• Если оголовок расположен от конька крыши по горизонтали не более 1,5 м, высота его должна быть на 0,5 м выше конька крыши. Если оголовок расположен относительно конька на расстоянии от 1,5 до 3-х метров, высота его соответствует уровню конька крыши. Если оголовок расположен дальше, чем 3 м от конька крыши, высота его должна быть не ниже линии, проведенной от конька, к линии горизонта под углом 10 градусов.
• На работу дымоходов существенное влияние оказывает зона ветрового подпора – пространство ниже линии, проведенной под углом 45 градусов от верхней точки здания, сооружения, находящегося ближе 15 метров от дома с оголовками дымоходов.
• Вывод (наращивание) дымовой трубы выше зоны ветрового подпора (наращенная часть показана пунктиром). При определенном направлении ветра в зоне ветрового подпора создается повышенное давление. Это вызывает ухудшение тяги в дымоходе до ее прекращения и опрокидывания. Для ликвидации этого явления наращивают дымовую трубу выше зоны подпора. Подобные работы выполняются по проекту.
• В любом случае для двухскатых крыш высота оголовка должна быть не менее 0,5 м относительно кровли. Высота оголовков для плоских кровель должна быть не менее 2-х метров.
• Дымоходы, предусмотренные от каждого от прибора, называются обособленными.
• В существующих жилых домах допускается присоединение к одному дымоходу не более 2-х приборов при условии, что сечение дымоходов допускает их одновременную работу и ввод в него продуктов сгорания на разных этажах или на одном уровне, при устройстве в сечении канала рассечки, высотой не менее 75 см. Такие дымоходы называются совмещенными.

Требования, предъявляемые к дымоходам:

• должны быть плотными;
• определенного сечения;
• использованы разрешенные материалы;
• должны обеспечивать необходимую тягу;
• не должны иметь засоров, завалов, закупорок;
• не должны находиться в зоне ветрового подпора.

Проверку дымоходов на плотность проверяют сжиганием в кармане сильно дымящих материалов. Выходное отверстие трубы над крышей закрывается. Появление дыма в соседних каналах или примыкающих к каналу помещениях свидетельствуют о том, что канал не обособлен или не плотен. Чистоту внутренней полости дымохода и плотность каналов в небольших домах можно проверить опусканием в канал на прочном шнуре электролампы 12 вольт; 500 Вт. Просматривают проверяемый и соседние каналы. Наличие света от лампы в соседнем канале указывает на неплотность. Место неплотности определяют по длине шнура.

Железные соединительные трубы

• Для отвода продуктов сгорания от газового прибора в дымоход выполняются железные соединительные трубы (ЖСТ) из кровельной или оцинкованной стали толщиной не менее 1,0 мм. Допускаются гибкие гофрированные металлические патрубки или унифицированные элементы, поставляемые в комплекте с оборудованием.
• Диаметр ЖСТ должен быть не меньше диаметра выходного патрубка прибора. Звенья соединительных труб должны плотно, без зазоров вдвигаться одно в другое по ходу дыма не менее чем на 0,5 диаметра трубы. При неплотностях используется асбестовый шнур и размоченный асбест.
• Величина вертикальной части ЖСТ должна быть не менее 0,5 м. Если в конструкции прибора предусмотрен тягопрерыватель, а высота помещения при этом 2,7 м, то допускается уменьшить величину вертикального участка до 0,25 м. Суммарная длина горизонтальных участков ЖСТ в существующих жилых домах не должна превышать 6 м. При новом строительстве – не более 3 м.
• Допускается не более 3-х углов поворота с радиусом загиба колен не менее диаметра самой трубы. В месте ввода ЖСТ в дымоход устанавливается конусная вставка, предотвращающая выход ЖСТ в сечение дымохода или же устанавливается ограничительная шайба.
• Место ввода ЖСТ в дымоход уплотняется. Подвеска и крепление труб должны исключать их прогиб. Уклон соединительной трубы должен быть не менее 0,01 (1 см на 1 м) в сторону прибора.
• Расстояние от ЖСТ до трудносгораемых перекрытий должно быть не менее 25 см.
• ЖСТ окрашиваются огнестойкими лаками (кузбас-лак, бронзовая краска, серебрянка).

Неисправности ЖСТ:

• неправильная сборка звеньев;
• заужено сечение;
• наличие контруклона;
• неплотность в звеньях;
• неплотность в месте ввода ЖСТ в дымоход;
• отклонение ЖСТ от вертикали;
• прогоревшие звенья.

Неисправности дымоходов, при которых газовые приборы отключаются от газоснабжения:

• завал, засор, закупорка сечения канала;
• разрушение кирпичной кладки дымохода;
• оголовок дымохода находится в зоне ветрового подпора;
• нарушение сроков обслуживания дымохода;
• зауженное сечение дымохода;
• отсутствие или недостаточная глубина кармана;
• отсутствие тяги в дымоходе.

Назначение и устройство вентиляционных каналов. Порядок проверки и обслуживание. Оформление проверки

Вентиляционные каналы служат для обеспечения естественной приточно-вытяжной вентиляции помещений, где размещены газовые приборы и газопроводы, и должны обеспечивать 3-х кратный воздухообмен в течение часа. Неорганизованный приток воздуха в квартиры осуществляется через окна, форточки, балконные двери, в подвальные помещения через продухи в наружных стенах. В газифицированных помещениях устанавливаются нерегулируемые решетки с постоянным сечением.

Система вентиляции в газифицированном доме состоит из:

• вентиляционной решетки;
• небольшого горизонтального участка вентиляционного канала;
• вертикального вентиляционного канала.

Вытяжные решетки следует размещать:

• под потолком, не ближе 2-х м от пола до низа отверстия;
• не ниже 0,1 м от плоскости потолка до верха отверстия в помещении высотой не более 4 м.

Вентиляционные каналы зданий высотой менее 5 этажей выполняются индивидуально. Такие каналы обеспечивают пожарную безопасность вентиляционной системы и полностью отвечают санитарно-гигиеническим требованиям.

При количестве этажей 5-ти и более 5-ти допускается объединение отдельных вертикальных вытяжных каналов в сборный вентиляционный короб, который располагается на чердаке, и оттуда через вертикальную вытяжную шахту воздух выбрасывается наружу.

Для одной квартиры вытяжные каналы из кухни и ванной комнаты, а также туалета и ванной комнаты допускается выполнять общими. Тяга проверяется листом тонкой бумаги, который должен притянуться к вытяжной решетке и удерживаться в таком положении. При этом, в соответствии с нормативом «Системы вентиляции жилых зданий» ЖНМ-2004/02, должен обеспечиваться приток наружного воздуха и перетекание его из других помещений квартиры. Если установлены стеклопакеты или заклеены оконные рамы контроль работы естественной вентиляции осуществляется при приоткрытых приточных устройствах.

Запрещается проверять тягу вентиляционных каналов при помощи огня.

Способы и приемы прочистки вертикальных каналов аналогичны для дымоходов.

Основными неисправностями вентиляционных систем является малая тяга или ее полное отсутствие, что может быть вызвано:

• засорением каналов мусором;
• негерметичностью вертикальных каналов, сборных вентиляционных коробов;
• неправильным расположением оголовка;
• неисправностью отделки шахт снаружи или внутри;
• неисправностью или отсутствием зонтов или дефлекторов;
• неисправностью трапов через короба на чердаке.

Наиболее серьезные неисправности, которые могут привести к отравлению людей, пожарам следует устранять немедленно.

Каналов

Дымовые каналы (трубы) должны обеспечивать полный отвод продуктов сгорания в атмосферу от отопительных печей и аппаратов на твердом топливе, а также от бытовых газовых аппаратов и газифицированных печей с целью предотвращения распространения продуктов сгорания в помещения, в которых они установлены и эксплуатируются.

Строительство и монтаж дымовых каналов (труб) должны проводиться согласно проектной документации , разработанной в соответствии с требованиями СНиП 2.04.05-86 «Отопление, вентиляция и кондиционирование», СНиП 2.04.08-87 «Газоснабжение», СНиП 3.03.01-87 «Правила производства и приемки работ. Каменные конструкции», «Правила безопасности в газовом хозяйстве», «Правила технической эксплуатации и требований труда в газовом хозяйстве РСФСР», «Руководящего технического материала. Каналы газоотводные для бытовых газовых аппаратов. Требования безопасности». РТМ 204 РСФСР 3.38-81.

Строительство и монтаж вентиляционных каналов должны проводиться согласно проектной документации, разработанной в соответствии с требованиями СНиП 2.04.05-86 «Отопление, вентиляция и кондиционирование», СНиП 2.08.01-89 «Жилые здания» и СНиП 3.03.01-87 «Правила производства и приемки работы. Каменные конструкции».

Возведение дымовых и вентиляционных каналов допускается при наличии проектных материалов и соблюдения требований строительных норм и правил.

Размещение дымовых и вентиляционных каналов в отапливаемых зданиях следует осуществлять с учетом требований пожарной безопасности , а также удобства их монтажа, ремонта, обслуживания и эксплуатации.

Удаление воздуха из отапливаемых помещений должны обеспечивать системы вентиляции с естественным побуждением, а свободное удаление продуктов горения от печей и аппаратов – дымовые каналы (трубы).

Конструкция решеток, устанавливаемых на вентиляционных каналах естественных систем вентиляции должна быть такой, чтобы ячейки решетки были всегда открытыми.

Дымовые и вентиляционные каналы целесообразно выполнять вертикальными без уступов.

Проходное сечение канала для отвода продуктов сгорания газа от прибора должно быть оптимальным, обеспечивающим полный отвод и минимальное охлаждение продуктов сгорания. Во всех случаях площадь проходного сечения канала должна быть не менее площади патрубка газового прибора присоединяемого к дымоходу .

Внутренние размеры дымовых труб, обеспечивающие требуемое сечение, в зависимости от тепловой мощности печи или аппарата принимаются, мм, не менее:

140*140 – при тепловой мощности до 3,5 к Вт;

140*200 – при тепловой мощности от 3,5 до 5,2 кВт;

140*270 – при тепловой мощности от 5,2 до 7 кВт.

Площадь сечения круглых каналов должна быть не менее площади указанных прямоугольных каналов.

При возведении каналов из сплошного керамического кирпича толщина стенок выполняется не менее 120 мм. Внутренние поверхности кирпичной кладки не оштукатуриваются, но при кладке тщательно очищаются от излишков раствора швабрением.

Дымовые вентиляционные каналы заводского изготовления в виде коренных труб выполняются из жаростойкого бетона с толщиной стенок 60 мм и более.

Дымовые каналы в несгораемых внутренних или наружных стенах допускается выполнять совместно с вентиляционными каналами. При этом они должны быть разделены по всей высоте герметичными перегородками из глиняного кирпича толщиной не менее 120 мм.

Для очистки от сажистых отложений в основаниях дымовых каналов и труб выполняются карманы глубиной 250 мм.

Высоту дымовых труб, считая от колосниковой решетки до устья, следует выполнять не менее 5 м. Высота вытяжных дымовых каналов, расположенных рядом с дымовыми трубами, должна быть равной высоте этих труб.

Возвышение дымовых труб над кровлей следует принимать:

не менее 2000 мм над плоской и совмещенной кровлей;

не менее 500 мм над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5 м от конька или парапета;

не ниже конька кровли или парапета при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета;

не ниже линии, проведенной от конька вниз под углом 10 градусов к горизонту, при расположении дымовой трубы от конька на расстоянии более 3 м.

Возвышение дымовых труб на 500 мм необходимо предусматривать:

выше верхней точки здания, пристроенного к отапливаемому зданию;

выше верхней плоскости ветровой тени более высокого рядом стоящего здания или сооружения.

Оголовок дымовой трубы следует защищать от атмосферных осадков.

Установка над трубой зонтов и дефлекторов запрещается.

Проверка и очистка дымоходов и вентканалов.

Проверка и очистка дымовых и вентиляционных каналов должны проводится в установленные сроки, в полном объеме и методами, предусмотренными требованиями настоящих правил производства работ ремонта печей и дымовых каналов.

Проверка каналов производится при приеме в эксплуатацию вновь построенных печей, дымоходов (первичная проверка) и в процессе эксплуатации печей, дымоходов (периодическая проверка).

Согласно требований «Правил безопасности в газовом хозяйстве» п. 3.88 вентиляционные и дымоотводящие системы должны проходить периодические проверки:

перед отопительным сезоном – дымоходы сезонно работающих газовых приборов и аппаратов;

не реже 1 раза в 3 мес. – дымоходы кирпичные;

не реже 1 раза в 12 мес. – дымоходы асбестоцементные, гончарные, из специальных блоков жаростойкого бетона, а также вентиляционные каналы.

При осмотре дымовых каналов проверяют:

соответствие материала канала требованиям настоящих правил

толщину стенок канала

соответствие принятого сечения канала тепловой мощности печи или аппарата

порядок присоединения печей и аппаратов к дымовому каналу

Конструктивное исполнение и размеры разделок и отступок

Способы защиты сгораемых конструкций от возгорания

Наличие устройств для чистки каналов, уводов, канала и лючка

Материал и толщину тепловой изоляции каналов

Исправность оголовка и возвышение его относительно крыши и зоны ветрового подпора

Защиту оголовка от атмосферных осадков

Отсутствие засорения в каналах

Плотность и обособленность каналов

Наличие необходимой тяги, значение которой установлено в нормативных документах

При осмотре вентиляционных каналов следует проверить:

Соответствие их устройства и использованных материалов требованиям строительных норм и правил

Соответствие размеров вентиляционных каналов требованиям проектных организаций и материалов

Отсутствие засорений в каналах

Наличие тяги в каналах

Соответствие расхода воздуха, удаляемого через вентиляционные каналы, требованиям норм

В дымовых каналах при периодической проверке выявляются состояние внутренних стенок и наличие сажистых и смолистых отложений, а также проверяют принятые решения которые приведены в п. 4. В вентиляционных каналах проверяют наличие пыли, пуха, паутины в каналах, а так же другие решения, приведенные в п. 5.

Результаты проверок оформляются актами первичного и периодического обследования.
