Все современные отопительные установки, использующие в качестве энергоносителя природный газ, имеют высокий уровень безопасности, что достигается за счет внедрения средств автоматики. Они контролируют и управляют процессом работы отопительных агрегатов. В данном материале нами будет рассмотрена автоматика для газовых котлов от самых известных производителей, что наиболее часто устанавливается на отечественные и импортные котлы.

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами средства автоматики котельных установок должны останавливать их работу путем отсекания подачи топлива при следующих ситуациях:

• тяга в дымоходе недостаточна и возникает опасность угара;
• давление газа в подающем трубопроводе слишком низкое или наоборот, чересчур высокое;
• погасло пламя на запальнике.

Перечисленные ситуации могут привести к затуханию основной горелки и загазованности помещения, что недопустимо. По этой причине автоматика безопасности газовых котлов должна быть установлена на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую произвести замену отопителя обходится дешевле, нежели приобрести и поставить автоматику на старый. Кроме недопущения загазованности помещения или угара в ее функции также входит поддержание температуры теплоносителя на определенном уровне, заданном пользователем.

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Следует заметить, что как зарубежные, так и российские производители используют в своих изделиях одинаковый принцип работы, хотя конструктивно приборы могут значительно отличаться. Наиболее простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, чье устройство показано ниже.

Все элементы конструкции помещены в один корпус, к которому подведены трубопроводы газа. Кроме этого, к прибору присоединена капиллярная трубка от датчиков тяги и температуры (термопары), газопровод питания запальника и кабель от пъезоэлемента. Внутри расположен отсекающий электромагнитный клапан, чье нормальное состояние – «закрыт», а также регулятор давления газа и пружинный клапан.

Любой автоматический газовый котел, снабженный комбинированным газовым клапаном EUROSIT или другим, запускается в работу ручным способом. Изначально топливный тракт перекрыт электромагнитным клапаном, открывающимся путем нажатия на регулировочную шайбу, после чего топливо заполняет камеры прибора и по малому газопроводу выходит к запальнику. Удерживая шайбу, нажимаем кнопку пъезоэлектрического устройства и поджигаем запальник, нагревающий термочувствительный элемент в течении 10-30 сек. Тот, в свою очередь, вырабатывает напряжение, удерживающее электроклапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, шайбу поворачиваем до необходимого деления и тем самым открываем доступ топлива к горелке, что самостоятельно поджигается от запальника. Поскольку автоматика газовых котлов призвана поддерживать установленную температуру теплоносителя, вмешательство человека больше не требуется. Здесь принцип такой: среда в капиллярной системе при нагревании расширяется и воздействует на пружинный клапан, закрывая его по достижении высокой температуры. Горелка затухает до тех пор, пока термопара не остынет и подача газа не возобновится. Подробно работу итальянской автоматики SIT можно изучить, просмотрев видео.

Краткий обзор изделий популярных производителей

Второе место по популярности среди зарубежных газовых клапанов после «итальянцев» уверенно занимает автоматика Honeywell американского производства. Самая простая бюджетная модель комбинированного устройства работает по такому же принципу, что и EUROSIT и обладает тем же набором функций.

Под этим брендом на рынке присутствуют и другие виды автоматики для газовых котлов и прочих газовых установок с расширенными возможностями. Например, модель Honeywell VR 400 снабжена двумя клапанами с сервоприводом для работы с электронными блоками управления газовых котлов или выносными контроллерами. Прибор имеет следующие дополнительные функции:

• система плавного розжига;
• модуляционный режим работы;
• встроенный сетчатый фильтр;
• поддержание режима горелки «малое пламя»;
• дополнительные выходы для подключения реле минимального и промежуточного давления.

Учитывая условия эксплуатации в странах постсоветского пространства, не теряет своей актуальности установка автоматики на газовый котел, что адаптирована к этим условиям. Такие приборы предлагают многие российские производители, среди них заслуживают внимания комбинированные газовые клапаны Орион и автоматика САБК. Последнюю изготавливает компания «СервисГаз» (г. Ульяновск), причем ассортимент выпускаемой продукции для газовых установок очень широк.

В него входят как самые простые приборы безопасности с минимальным набором функций, так и комплекты оборудования, в которые входит несколько блоков: управляющий, силовой и газогорелочный. Продукция бренда САБК хорошо известна потребителям своей доступной стоимостью и ремонтопригодностью.

Установка САБК

Широкой популярностью пользуется и автоматика Орион, а именно модели для бытовых котлов Орион – 16 и Орион – 20. Эти 2 изделия используют в своей работе тот же принцип с термопарой, электромагнитным клапаном и пъезорозжигом, только помимо основных функций данные устройства могут поддерживать режим малого пламени горелки при достижении заданной температуры теплоносителя. Спектр их применения – газовые котельные установки мощностью до 32 кВт.

Заключение

Современная автоматика для газового котла играет значительную роль в безопасной эксплуатации отопительного оборудования, сейчас без нее обойтись невозможно. Другое дело, что более дорогие итальянские и американские приборы отличаются высокой надежностью и долговечностью, это проверено годами работы на различных водогрейных установках.

Функционирование абсолютно любой отопительной системы должно быть рассчитано на конкретный температурный режим. Однако этот показатель не является постоянной величиной, поскольку внешние факторы изменяются со временем – уличная температура, необходимый нагрев всего дома или отдельного помещения. Для полноценного контроля процесса обогрева дома и нужна автоматика для котлов отопления (газовых, электрических, насосов). На какие требования необходимо обращать внимание при выборе автоматики?

Оптимальным вариантом считается, когда система отопления поддерживает необходимую температуру в квартире или доме. В этих целях в современных отопительных котлах (газовых или электрических) устанавливаются контролеры за степенью нагрева теплоносителя, а также его давления во всей системе. Дополнительно к ней монтируется автоматика для отопления, как в газовых, так и .

Даже несмотря на то, что производителями учитывается все при конструировании отопительного оборудования – имеется отдельная область контроля его функционирования, которая может быть осуществлена при помощи дополнительного устройства. В зависимости от своего назначения, добавленная в системы отопления автоматизация для котлов выполняет ряд функций.

Функции автоматизации:

При выборе оптимальной модели такого устройства, как автоматика отопления необходимо познакомится с их разновидностями. Любая из них должна характеризоваться конкретными эксплуатационными особенностями. Правильно осуществленная автоматизация отопления должна значительно упростить контролирование работы всей системы, а также сократить затраты энергоносителя.

Разновидности автоматики

Важно!!! Перед тем, как приобрести комплекс автоматики для котла отопления необходимо выяснить возможность по подключению устройств между собой. Такая информация имеется в инструкции по эксплуатации.

Вся продукция, производящаяся на сегодняшний день в категории Контролирующие автоматические системы для котлов, подразделяется на 2 группы:

• энергонезависимые;
• энергозависимые.

Энергонезависимому агрегату для функционирования электроэнергия не требуется, тогда как второму виду для работы необходимо электричество в 12В напряжения, а также гибкая подводка для отопления помещения. Рассмотрим оба вида автоматики более подробно.

Энергонезависимая автоматика

К энергонезависимым видам автоматики отопления относятся механические агрегаты по регулированию и контролю горения газа в котлах отопления. Когда нужно сделать выбор из 2-х групп автоматики, многие стремятся купить автоматику для газового котла именно в механическом варианте.

Почему выбирают механический контроль:

В чем состоит суть настройки в ручном режиме? Прибор оснащен таким удобным компонентом, как плата управления газового котла, а также шкалой температур от минимума до максимума. При установке стрелки регулятора на конкретный уровень, он задается отопителю. После зажигания котла, начинает функционировать терморегулятор, устанавливающий заданный параметр температуры, закрывая или открывая кран для подачи топлива.

Вмонтированная термопара в теплообменник для касается теплоносителя, и имеет в составе особый стержень, изготовляемый из реагирующего на различные изменения температуры материала. Главным образом он изготавливается из инвара, который является сплавом железа и никеля. При воздействии температуры стержень удлиняется или укорачивается. Он соединяется с клапаном, который под действием стержня и осуществляет регулирование подачи на горелку газа.

Сегодня производители к механическому блоку автоматики добавляют еще 2 датчика:

• датчик пламени.

Оба датчика моментально отключают поступление газа в котел, в случае резкого снижения давления в трубе или в случае падения тяги в дымоходе. Такая погодозависимая автоматика систем отопления для загородной дачи или дома. Датчики имеют устройство, которое основано на изгибе тонкой пластины, которая изготовлена из сплава 2-х металлов. К примеру, если температура высока, происходит выгибание пластины и удержание клапана в открытом состоянии. Если пламя уменьшилось, происходит выпрямление пластины и клапан перекрывается. Такая же процедура осуществляется и с датчиком тяги в дымоходе.

Энергозависимая автоматика

Примером может служить энергозависимая автоматика для газовых котлов отопления Арбат. Она представляет собой электронное устройство, основная задача которого заключается в регулировании процесса подачи газа за счет открытия и закрытия крана.

Устройство является сложным механизмом, а производители добавляют ему еще ряд дополнительный функций:

В настоящее время производители движутся дальше, поскольку требования к комфортному использованию котлов повышаются, автоматика наделяется еще и следующими функциями:

Выходит, что данный тип является автоматикой безопасности котлов отопления. Еще большой популярностью сегодня пользуются электрические водонагреватели для отопления, применяемые в небольших квартирах и загородных домах. Отдельного внимания заслуживает система диагностики. Она обеспечивает возможность предотвратить возникновение различных серьезных неисправностей. Конечно, это позволяет значительно экономить на ремонте оборудования.

Сегодня на рынке можно встретить различные приборы отопления электрические энергозависимые.

Это могут быть как обычные блоки, которые не имеют программного управления, так и программируемые. Вторые удобны тем, что есть возможность задавать необходимый режим температуры на значительный отрезок времени, вплоть до недели. К примеру, посмотрев прогноз погоды, есть возможность установить требуемую температуру на каждый следующий день, что обеспечит сохранность в квартире комфортного температурного режима. Также можно программировать температуру, как в ночное, так и дневное время.

На какой автоматике остановить свой выбор

Механические блоки по управлению требуют особого внимания со стороны пользователя, как для запуска котла отопления, так и в процессе его эксплуатации. Настраивание таких характеристик, как температура теплоносителя, мощность котла и потребление газа происходит с большой погрешностью, приблизительно, а затем корректируется в случае надобности вручную.

Однако они не зависят от наличия электроэнергии, в отличии, скажем от такого оборудования, как электротены для отопления; характеризуются долговечностью и высокой надежностью. Основное же их достоинство в сравнительно небольшой стоимости, как самой автоматики, так и котла в целом. Электронное управление обеспечивает возможность задавать необходимый режим функционирования даже с учетом дневного и недельного расписания.

Оборудование работает исключительно автоматизировано. Запуск, главный режим, а также реагирование на любую нештатную ситуацию осуществляется без пользователя, к тому же для котла с таким агрегатом не требуется аккумулятор тепла для системы отопления, что несколько снижает его стоимость. Установка характеристик системы точнее. Можно настроить температуру теплоносителя вплоть до градуса, что позволит снизить потребление газа, поскольку котел будет функционировать лишь тогда, когда это необходимо. Однако за такие преимущества придется потратиться значительнее.

Тем не менее, если учесть тот факт, что котел приобретается на длительное время, то при наличии финансовой возможности лучше купить котел с электронной начинкой вместе со стабилизатором и ИБП.

Нужно отметить тот факт, что при покупке автоматики для котлов отопления нужно обращать внимание и на производителя – к этому вопросу следует отнестись со всей внимательностью.

Здесь не так уж все и сложно. Можно просто посмотреть, оборудование какого производителя стоит у знакомых, родственников, поскольку только отзывы близких людей и знакомых будут наиболее достоверными. Оценка таких людей будет самой объективной. Немаловажную роль играет и длительность работы компании на рынке автоматического оборудования. Однако это тема уже для другой статьи.

Современное оборудование для отопления частных домов и городских квартир представляет собой сложную техническую систему с набором индивидуальных характеристик и особенностей.

Разные виды газовых котлов отличаются не только набором функций и способом работы, но и системой управления. Для того чтобы обеспечить безопасность своей продукции, производители оснащают оборудование системами регулировки, которые работают в автоматическом режиме.

Устройство и принцип работы автоматики газового котла

Специалисты, работающие над разработкой автоматических систем для газовых котлов, отмечают, что важным элементом таких устройств являются предохранительные и основные клапаны. Эти устройства останавливают подачу газа в камеру сгорания или другие рабочие зоны котла при возникновении нештатной ситуации. В этом состоит основное предназначение автоматики газового котла.

Отличие между разными видами автоматизированных систем заключается в дополнительных функциях и принципах управления.

Автоматика системы безопасности газового котла включает:

• Модуль, контролирующий пламя. Этот элемент включает термопар и газовый электромагнитный клапан;


• Термостат. Данное устройство защищает систему от перегрева и поддерживает определенную температуру. Его основной функцией является отключение или наоборот включение котла в тот момент, когда температура выходит на пиковые отметки;


• Д атчик, отвечающий за тягу. Прибор следит за положением биметаллической пластины, которая соединяется с клапаном при помощи рычага и может перекрывать подачу газа;


• Предохранительный (или подрывной) клапан . Нужен для удаления излишков теплоносителя в контуре отопления.

Электронные автоматические системы работают, основываясь на данных, которые приходят с датчиков и обрабатываются специальными контролерами. Электроника, получив необходимую информацию, отдают команды приводам приборов, отвечающим за безопасность.

В механических система автоматики работает немного по-другому. Запуск котла происходит в момент выжима шайбы на клапане. Эта принудительное действие, которое открывает клапан и подает топливо на запальник. Когда запальник разжигается, термопара начинает нагреваться. Это приводит к появлению достаточного напряжения для запуска электромагнита, удерживающего клапан открытым.

Дальше необходимо установить мощность котла. Это заставит газ поступать на горелку под нужным давлением. После чего он возгорается от запальника. Когда установка запущена, в дело вступает термостат, который контролирует температуру.

Какая автоматика лучше для газовых котлов

Автоматические газовые системы производят многие импортные и отечественные фирмы. Ассортимент очень широкий, поэтому важно разобраться, на что стоит обращать внимание при выборе газового котла. Основная продукция газового оборудования для котлов поставляется на рынок из России, Германии и Италии.

Итальянская автоматика для газовых котлов

Именно итальянское газовое оборудование является наиболее востребованным и лидирует в продажах по всему миру. Это происходит по причине того, что производители из Италии умеют собирать качественные изделия, которые соответствуют европейским стандартам, но при этом остаются привлекательными, благодаря взвешенной ценовой политике.

Единственным минусом итальянских систем является высокая чувствительность к нестабильному напряжению. Поэтому при эксплуатации итальянской автоматики нужно обязательно использовать стабилизаторы, которые смогут обеспечить четкую подачу электричества.

Немецкая автоматика для газовых котлов

Немецкая автоматика для газового оборудования отличается отличным качеством, надежностью и долговечностью. Что касается самого отопительного оборудования, то оно обеспечивает оптимальные теплотехнические характеристики в сочетании с высокой автоматизацией.

Компании, занимающиеся разработкой отопительных систем в Германии, обладают великолепной инженерной школой, которая складывалась на протяжении многих лет. Так, среди немецких фирм есть компании, которые работают с начала прошлого столетия и начинали свой путь с выпуска простейших нагревателей.

На отечественном рынке чаще встречаются изделия фирм AEG, Bosch. В последнее время немецкие котлы стали оснащаться энергосберегающими технологиями. Эти нововведения позволяют увеличить КПД котла до 109%.

Отечественная автоматика для газовых котлов

Среди всего ассортимента газовых котлов, предлагаемых на рынке, отечественные изделия занимают важное место, благодаря таким свойствам, как:

• простота и надежность в эксплуатации и монтаже. Конструкция отечественных тепло генераторов лучше всего адаптирована к условиям нашей страны. Автоматика, применяемая в таком оборудовании, спокойно переносит скачки давления в газопроводе, а также перепады энергии в сети;


• небольшая стоимость. Отечественные производители предлагают самые доступные цены на свою продукцию по сравнению с конкурентами. Отечественные котлы одни из лучших если сравнивать в категории цена-качество.

Инженерная школа отечественных предприятий берет традиции еще с советских времен. Кроме того, сейчас отечественные компании используют и последние наработки европейских производителей. Среди множества отечественных фирм наиболее известны компании «Нева-Транзит» и «Лемакс».

Автоматика для газовых котлов отопления

Наиболее простой вариант автоматики котлов отопления представляет установку котлового термостатического регулятора. Этот прибор позволяет эксплуатировать систему отопления в ручном режиме при помощи регулирования показателей температуры воды внутри котла.

Стандартная автоматическая система котла газового отопления включает в себя:

• приборы, которые обеспечивают тягу отхода газов и контролируют ее;


• оборудование, контролирующее уровень пламени;


• прибор, обеспечивающий автоматический розжиг;


• устройства, которые защищают систему от перегрева.

Некоторые модели котлов дополнительно оснащаются микропроцессорами, которые выполняют ряд дополнительных функций. Это обеспечивает максимальный уровень комфорта.

Например:

• автоматика может регулировать уровень тепла в помещении в зависимости от погоды. За счет этого можно максимально снизить колебание температур внутри здания;


• данная система может работать по графику с учетом времени года. Это позволяет снизить уровень теплотехнических потерь;


• программирование температурного режима в зависимости от времени суток или дня недели. Этот метод позволяет хорошо сэкономить на уровне потребления газа.

Наиболее простые автоматические системы позволяют регулировать процессы, происходящие только в радиаторном отоплении. Более сложные и функциональные системы могут контролировать все контуры отопления.

Автоматика напольных газовых котлов

Газовые напольные котлы представляют собой довольно внушительные устройства, которые применяют для обогрева частных домов. Большинство этих установок имеют автоматические системы безопасности, которые не требуют подключения к электропитанию.

Эти средства автоматизации должны перекрыть подачу топлива (на запальник и горелку) в трех возможных случаях:

1. Если из-за задувания или по другим причинам произошло затухание пламени главной горелки.


2. Если в канале дымохода по каким-либо причинам пропадает или сильно падает естественная тяга.


3. Если наблюдается снижение давления газа до критического уровня в основной трубе, подающей топливо.

Полностью схема работы автоматик оговорены в нормативных документах и техническом паспорте газового оборудования.

Автоматика Honeywell для газового котла

Компания Honeywell производит автоматические системы безопасности для газового оборудования. Устройства компании сегодня применяется на котлах самых разных производителей. Главный плюс автоматики Honeywell заключается в том, что она может применяться в различных условиях и везде дает отличные результаты.

Оборудование Honeywell после установки контролирует:

• автоматический режим для поддержания необходимой температуры;


• отключение оборудования с помощью датчиков и сенсоров при поломке;


• нормальное удаление дыма;


• подачу газа, если происходит по каким-либо причинам прошло затухание пламени.

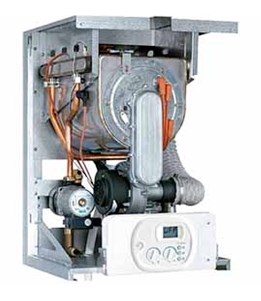

Автоматика для газового котла АОГВ

Автоматические системы газовых котлов АОГВ работают при помощи энергии, полученной от термопары. Энергия используется, чтобы воздействовать на катушку клапана, Благодаря чему и обеспечивается подача газа все время, пока горелка горит.

При работе автоматики для газового котла АОГВ для контроля температуры используется системы терморегуляции. В систему входят специальные датчики и клапаны, которые перекрывают подачу газа, после того как температура доходит до установленного уровня.

Наиболее современные газовые системы имеют специальные термостаты, которые подают предупреждающий сигнал. Сигнал необходим, для того чтобы владелец смог вовремя открыть или, наоборот, закрыть клапан, подающий топливо.

Автоматика газовых котлов Данко

Украинская компания «Данко» занимается производством современных газовых котлов для отопления частных домов и других зданий. Системы «Данко» отличаются простой конструкцией и надежны в использовании. Можно подобрать агрегаты разной мощности. Для котлов используется автоматика КАРЕ (Польша) и SIT (Италия).

За счет использования современных автоматических систем котлы «Данко»:

• способны функционировать, если подача топлива ограничена;


• имеют пониженную шумность;


• благодаря установке змеевика, быстро нагревают воздух;


• снабжены надежной системой автоматики;


• долговечны, работают до 25 лет.

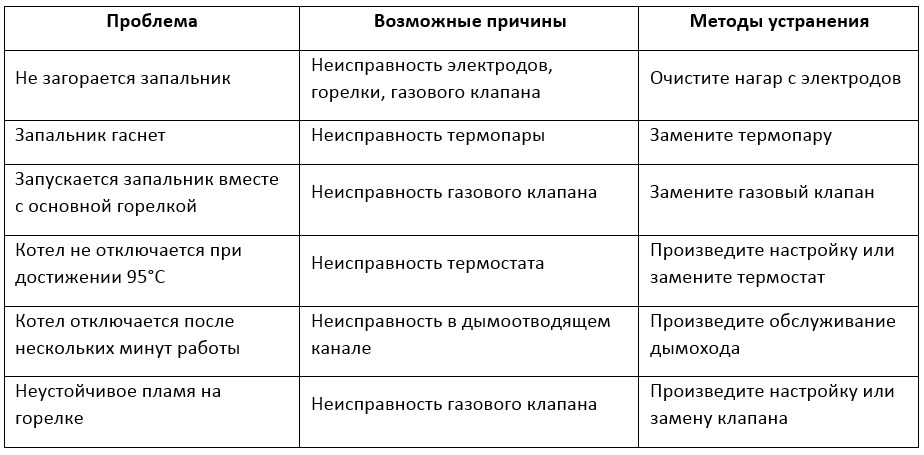

Ремонт автоматики газовых котлов

Ремонт автоматики газового котла может осуществляться только мастерами, имеющими специальную подготовку и допуск к обслуживанию этих устройств.

При ремонте автоматики газовых котлов особое внимание уделяется электропроводке. Обычно основные поломки устройств происходят из-за перепада напряжения. Поэтому котел, работающий от сети, должен подключаться через адаптер.

При замене каких-либо элементов автоматики, диагностику системы проводят поэтапно, проверяя каждый датчик и сенсор. При этом следует включать разные элементы газовой системы (насос, турбину, горелку и так далее), пока не будет найдена неисправная деталь, которую можно заменить.

Где купить оптом автоматику для газовых котлов

Сегодня приобрести элементы газового котла (включая и автоматику) можно в специализированных магазинах, компаниях, занимающихся прокладкой газа, или заказать в сети. Обычно организации наряду предлагают доставку оборудования и установку.

При выборе автоматики важно точно знать параметры будущего устройства и технические характеристики.

Производители и поставщики автоматики для газовых котлов

Сейчас автоматические системы для газовых котлов производят и подают как импортные предприятия, так и отечественные компании.

• Компания «ЕuroSIT». Производитель автоматики для газовых котлов из Италии. Приборы, которые делает компания разработаны по самым современным технологиям и отвечают лучшим мировым стандартам.


• Немецкая компания «BOSCH». Производитель автоматических систем, которые позволяют значительно повысить КПД газовых котлов, а заодно и сократить объемы потребляемого топлива.


• Польская компания «КАРЕ». Известный производитель автоматики для газовых котлов. Предприятие работает уже многие годы и за это время успело доказать надежность и долговечность своей продукции.

Примеры автоматики для газовых котлов на выставке

Производители и поставщики газовых котлов и другого оборудования для обогрева домов принимают активное участие в работе выставки «Нефтегаз» .

Компании могут не только продемонстрировать свой товар, но также познакомиться с новыми разработками и технологиями, широким ассортиментом самых разных устройств и приборов, в том числе автоматикой для газовых котлов от разных производителей.

Благодаря подобным мероприятиям, у производителей появляется возможность найти новых партнеров по бизнесу, поставщиков необходимых комплектующих и другие компании, заинтересованные в сотрудничестве.

Читайте другие наши статьи:

Газовые отопительные котлы являются устройствами повышенной опасности. При неправильной эксплуатации или неисправности они могут стать причиной отравления природным газом, продуктами горения, стать причиной пожара или даже взрыва. Именно поэтому все процессы, проходящие в котлоагрегатах должны осуществляться под постоянным контролем, за который отвечает газовая автоматика для котлов.

Конструкция и принцип действия

Все составляющее автоматики, применяющиеся в отопительных системах можно условно разделить на две большие группы:

1. Приборы, обеспечивающие правильную и безопасную работу котельного оборудования.
2. Устройства, повышающие комфорт при использовании котлоагрегата.

В автоматику безопасности газовых котлов входит:

В некоторых моделях котельного оборудования производителем предусматривается наличие прибора для отвода воздуха. Все устройства, входящие автоматическую систему безопасности – энергонезависимые или механические. При наличии исполнительных приводов и управляющего контроллера они могут работать под электронным управлением.

Автоматика для комфорта обеспечивает владельцу установки дополнительный функционал: авторозжиг горелки; функции самодиагностики и выбора оптимального режима работы, модуляцию пламени и пр. Этот вид автоматики не является обязательным и в некоторых моделях не применяется.

Принцип работы электронной системы безопасности основан на основании получения данных с датчиков, которые обрабатываются контроллером с микропроцессорным управлением. На основании полученных от датчиков и сенсоров данных, контроллер подает команды на приводы исполнительных приборов безопасности.

Принцип действия механической автоматики газового котла рассмотрим более подробно. Отопительная установка не работает – газовый клапан перекрыт. Для запуска котла выжимается шайба на клапане. Эта операция принудительно открывает клапан, газ поступает на запальник. После розжига запальника происходит нагрев термопары. На ней вырабатывается достаточное напряжение для работы электромагнита, который удерживает газовый клапан в открытом состоянии.

Поворотом шайбы устанавливается необходимая мощность котла: газ с нужным давлением поступает на горелку – происходит розжиг от запальника. После запуска котельной установки, контроль за температурой теплоносителя берет на себя термостат.

https://www.youtube.com/watch?v=VeK4dSo3B9Y По такому принципу работают практически все системы безопасности котельного оборудования, независимо от бренда. При выборе данной системы для котла рекомендуется обращать внимание на аппаратуру того же бренда, что и котел. Например, автоматику для газовых котлов BOSH лучше всего подыскивать именно этой торговой марки.

Функционал системы безопасности отопительной установки

Под контролем автоматики находятся все важные процессы, которые происходят в котлоагрегате. Автоматика для газовых котлов отопления обеспечивает контроль за:

• Давлением газа. При падении ниже допустимого значения прекращается подача топлива на горелку. Это происходит в автоматическом режиме благодаря механизму клапана, настроенному на определенное давление топлива. В энергозависимых модулях безопасности за контроль давления газа отвечают реле максимального и минимального давления. Эти приборы состоят из мембраны со штоком. При повышении давления топлива мембрана выгибается и размыкает контакты питания котельной установки. При нормализации давления, контакты питания устанавливаются в замкнутое положение.
• Наличием пламени в горелке. При отсутствии пламени термопара остывает и прекращает производить ток, необходимый для работы электромагнитной заслонки газового клапана, который перекрывает подачу топлива на горелку.
• Наличием тяги в дымоотводящем канале. При уменьшении тяги биметаллическая пластина датчика нагревается и меняет свою форму. Тяга, соединяющая пластину датчика с клапаном, выводит его из рабочего состояния и подача газа на горелку прекращается.
• Температурой теплоносителя в контуре. За предотвращение перегрева и поддержание температуры теплоносителя в контуре отвечает термостат.

Практически все современные системы безопасности снабжены датчиками контроля и реле наличия и давления теплоносителя в системе. Данный тип автоматики чаще всего реализован в энергозависимых системах. Любая автоматика может выйти из строя по причинам низкого качества, неправильной эксплуатации и обслуживания. Далее вы сможете ознакомиться с характерными неисправностями автоматики котла и методами их самостоятельного устранения.

Следует знать, что самостоятельное вмешательство в конструкцию газовых установок запрещено законодательством. Именно поэтому мы настоятельно рекомендуем при возникновении неисправностей в отопительной установке обратиться к специалистам, имеющим государственный сертификат на право проведения данных работ.

Отступив от темы, хотим сообщить, что нами были подготовлены сравнительные обзоры по газовым котлам. Ознакомиться с ними вы можете в следующих материалах:

Наиболее популярные модели систем безопасности для котельного оборудования

Сегодня, на российском рынке климатической техники представлено более десятка моделей автоматики от разных торговых марок. Популярность того или иного бренда целиком зависит от востребованности отопительных установок той же торговой марки. Многие обладатели отечественного котельного оборудования спрашивают, как работает автоматика в газовом котле Лемакс? В данных установках используется автоматика EvroSit от итальянского производителя. Именно эта система автоматизации находится на первом месте по популярности среди отечественных производителей отопительных устройств.

Модели этой линейки имеют хороший функционал и легко интегрируются практически в любую конструкцию котлоагрегата. Стандартные функции: контроль за давлением газа; контроль за наличием пламени в горелке и на запальнике; контроль за температурой теплоносителя и тягой в дымоходе. Пользование автоматикой этого бренда не вызывает особых сложностей у владельцев, но требует некоторых навыков.

1. Перед запуском устройства необходимо нажать ручку регулировки и розжига и одновременно с этим кнопку пьезоэлемента.
2. После зажигания запальника необходимо удерживать ручку в нажатом состоянии от 5 до 10 секунд, для нагрева термопары.
3. Если после отжатия ручки запальник не потух, то можно переходить к повороту шайбы, для настройки давления газа. После этого, происходит розжиг основной горелки.

Автоматика этого бренда достаточно широко распространена на российском рынке климатической техники благодаря сравнительно низкой стоимости, неплохой функциональности и широкому модельному ряду. Стандартный функционал: поддержание температуры теплоносителя в диапазоне от 40 до 90°С; контроль за давлением и подачей топлива; автоматическая остановка устройства при отсутствии или возникновении ; контроль за наличием пламени в горелке.

Ростовская продукция сегодня востребована отечественными пользователями наравне с европейскими моделями автоматики из-за ее надежности и низкой стоимости. Функционал автоматических систем АОГВ также достаточно богат. Стандартные возможности данной техники позволяют останавливать работу котлоагрегата при возникновении следующих ситуаций: превышение температуры теплоносителя выше установленного уровня; срыве пламени в запальнике и горелке; низком давлении и отсутствии теплоносителя в системе; любом сбое в системе подачи газа; снижении давления топлива ниже установленной нормы; при отсутствии или недостаточной тяге. Как работает автоматика газового котла аогв? Управление работой газового клапана происходит за счет напряжения, которое вырабатывает термопара. Именно это напряжение воздействует на катушку клапана и держит его открытым, пока горит горелка. Регуляция температуры происходит за счет термостата и клапанов, которые при повышении или понижении температуры открывают или перекрывают топливо, поступающее на горелку. Контроль за отводом отработанных газов осуществляет датчик тяги. Сделать правильный выбор автоматики для газовых котлов достаточно сложно. Мы настоятельно рекомендуем обратиться за помощью к профессионалам.

При выборе газового котла для отопления загородного дома или коттеджа необходимо учитывать много факторов: площадь дома, который необходимо отапливать, количество контуров, предполагаемый расход горячей воды (в случае с двухконтурным котлом), возможность подключения контура тёплых полов и т.д. Кроме того, одним из важнейших аспектов, который нужно принимать во внимание при выборе котла, является автоматика, установленная в нём. В данной статье мы разберём основные функции систем автоматики, которыми обладают современные котлы . Это поможет Вам понять, что же на практике делают эти функциональные модули, что из этого действительно нужно именно вам, а что не стоит того, чтобы переплачивать за это лишние деньги.

Все узлы автоматики газовых котлов можно условно разделить на две группы:

• Защитная автоматика
• Автоматика для удобства

Защитная автоматика

Узлы автоматики из первой группы, как видно из её названия, предназначены для защиты котла и помещения, в котором он установлен. Эти устройства прекращают подачу газа в случае возникновения аварийной ситуации.

Газ-контроль

Обычно под этим понимается «контроль наличия пламени» горелки. При затухании горелки подача газа должна быть прекращена. Эта базовая функция защиты, которая присутствует во всех котлах.

Этот модуль автоматики состоит из двух узлов: клапана подачи газа и термопары (рис. 1).

Рис. 1 Термопара и электромагнитный клапан

Термопара – пассивный датчик температуры, т.е. не требует внешнего питания. Она представляет собой два спаеных проводника из различных металлов (рис 2.). При нагреве места спайки в проводниках наводится термо-ЭДС, проще говоря, возникает небольшое напряжение, достаточное для открытия электромагнитного клапана подачи газа.

Рис. 2 Принцип действия термопары

Именно поэтому при первом пуске котла нужно подержать кнопку розжига в течение нескольких секунд – время, за которое термопара успеет нагреться и на ней возникнет напряжение, достаточное для поддержания газового клапана в открытом положении.

Не путайте: в описании котла этот блок автоматики обычно называется «газ-контроль», однако правильней было бы называть эту функцию именно «контроль наличия пламени», т.к. аварийно отключать подачу газа могут и другие узлы автоматики, которые мы рассмотрим далее.

Термостат для котла

Термостат – устройство, необходимое для поддержания заданной температуры теплоносителя. Оно отключает котёл при достижении заданной температуры и включает при снижении температуры ниже установленного порога. Ручка термостата имеет несколько режимов, каждый режим соответствует своей температуре теплоносителя.

Рис. 3 Термостат

Если котёл имеет электронное управление, температура может устанавливаться с помощью терминала пользователя и отображаться на дисплее.

Термостат можно считать устройством регулирующим работу котла, однако он выполняет и защитные функции: защита от перегрева и замерзания. Это достигается наличием у термостата верхнего и нижнего пороговых значений. При достижении температуры теплоносителя верхнего аварийного порога котёл отключается во избежание перегрева. При достижении нижнего аварийного порога – котёл включается на максимальную мощность, чтобы не произошло замерзания теплоносителя.

Стоит иметь в виду, что если в перечне технических характеристик котла написано «термостат», имеется в виду наличие регулирующего термостата. Функция защиты от перегрева, есть в любом котле, даже если это отдельно не указано. А вот защита от замерзания присутствует только в тех котлах, где эта функция прописана в характеристиках.

Контроль тяги

Интенсивность тяги должна быть достаточной для полного удаления продуктов горения из помещения, в котором установлен котёл. При недостаточной тяге происходит накопление продуктов горения внутри помещения, что является опасным для здоровья человека. При срабатывании датчика контроля тяги (рис. 4) формируется управляющий сигнал на прекращение подачи газа и отключение котла.

Рис 4. Датчик контроля тяги

При установке отопительной системы тяга проверяется мастером, однако тяга может ухудшиться в процессе эксплуатации в силу многих причин (загрязнение вытяжной трубы и т.д.). Поэтому датчики в тяги являются важной составляющей системы безопасности котла.

Предохранительный клапан

Рис. 5 Предохранительный клапан

Необходим для сброса излишек теплоносителя из системы при повышении его давления выше допустимого предела. Такая ситуация возможна при резком повышении температуры воды (теплоносителя) в системе. Это может привести к повреждению котла и других узлов отопительной системы. Поэтому лучше приобрести котёл со встроенным предохранительным клапаном или установить его отдельно.

Воздухоотводчик автоматический

Во время ввода отопительной системы в эксплуатацию в неё неизбежно попадает воздух, избавиться от которого бывает достаточно сложно. Кроме того, воздух может накапливаться в системе и в процессе эксплуатации. Он препятствует нормальной работе системы отопления, создаёт шум и бурление в трубах. Воздухоотводчик (рис. 6) автоматически выпускает весь воздух, накопившийся в трубах отопления. Его нельзя назвать обязательным узлом, но присутствие его в системе сильно упрощает жизнь пользователю. Поэтому лучшим решением будет выбрать котёл со встроенным воздухоотводчиком.

Рис. 6 Воздухоотводчик

Автоматический переход от внешнего источника питания к автономному при отключении электропитания в сети

Эта функция актуальна только для энергозависимых отопительных котлов. При пропадании внешнего питающего напряжения питание котла может какое-то время осуществляться от резервной батареи. Автоматический ввод резервного питания особенно важен, если котёл часто остаётся без присмотра хозяев. Например, в случае с загородным домом , в который хозяева приезжают только на выходные.

После рассмотрения модулей автоматики, относящихся к первой группе, можно сделать только один вывод: не стоит экономить на безопасности. Выбирая газовый котёл, убедитесь, что в нём присутствуют все необходимые защитные функции. Если какие-то из модулей отсутствуют, а котёл где они есть стоит значительно дороже – выясните можно ли доставить эти модули в систему отопления отдельно. Возможно, это позволит вам сэкономить.

Автоматика для удобства

Ко второй группе относятся модули, которые позволяют полностью или частично избавить пользователя от участия в процессе управления котлом. Эта автоматика обеспечивает выбор оптимальных режимов работы котла, повышая его эффективность и энергосбережение.

Автоподжиг

Котёл с автоподжигом позволяет разжигать запальную горелку в автоматическом режиме. Для того чтобы разжечь котёл без автоподжига пользователю обычно приходится нажать кнопку пьезорозжига и удерживать её некоторое время, после чего запальник горит всё время. В котле с автоподжигом запальная горелка отключается, когда она не нужна и автоматически включается при необходимости. Это делает котёл экономичнее и надёжнее.

Модуляция пламени

Наличие функции модуляции пламени позволяет автоматически плавно регулировать мощность котла в зависимости от температуры, которую нужно поддерживать в помещении и текущего расхода горячей воды (в случае двухконтурного котла). Для того чтобы пользователь мог задать желаемую температуру в помещении, у котла должен быть предусмотрен механический или электронный (чаще) задатчик. Также в системе должен присутствовать датчик комнатной температуры , для обеспечения обратной связи. Подробнее про плавное регулирование в системах автоматики можно прочитать . Такое регулирование обеспечивает наиболее экономичный режим работы котла.

Автодиагностика котла

Модуль «Автодиагностики» собирает данные о работе всех датчиков и исполнительных механизмов котла, формирует ошибки в случае неисправности какого-то из узлов и отображает их на дисплее в виде числового кода или в текстовом виде. Например:

“Ошибка № 04 Отсутствует пламя” или “Ошибка № 06 Ошибка температурного датчика (горячая вода) “.

Модуль «автодиагностики» очень полезен при диагностике неисправностей котла. Однако этот модуль не является обязательным. Не стоит выбирать котёл с
«автодиагностикой», если это существенно увеличивает его стоимость по сравнению с аналогичным котлом, в котором этого модуля нет. В случае поломки Вам всё равно придётся вызывать квалифицированного мастера для устранения неисправности. Модуль диагностики, конечно, поможет мастеру в работе, но стоимость ремонта от этого не уменьшится.

Программатор газового котла

Рис. 7 Программатор

Программатор позволяет задать расписание режимов работы на сутки, на неделю и т.д. Это позволяет экономить расход энергоресурсов, когда это возможно. Например, полезно снижать температуру в доме днём, когда все на работе или ночью, чтобы лучше спалось. И наоборот, котёл может автоматически прогревать помещение к моменту прихода хозяев.

Внешнее управление котлом

Эта функция позволяет организовывать внешнее управление котлом, даёт возможность интеграции котла в системы типа «умный дом», организации дистанционного управления и контроля основных показателей с помощью внешнего GSM-модуля. Эта функция так же обычно предусматривает возможность подключения дополнительного оборудования (датчиков комнатной и уличной температуры, термостата, недельного программатора и т.д.). Если подключение внешнего управления не планируется, нет смысла переплачивать за эту функцию.

Бытовые отопительные агрегаты, использующие природный и сжиженный газ, не нуждаются в постоянном контроле со стороны пользователей. За горением и поддержанием требуемой температуры теплоносителя следят электронные и механические блоки, вмонтированные в любой теплогенератор производителем. Наша задача – разъяснить, как работает автоматика для газового котла и какие виды устройств применяются в современных водогрейных установках.

Подавляющее большинство котельных установок данного типа оснащается автоматикой безопасности, действующей без внешнего источника электропитания (энергонезависимая). Согласно требованиям нормативных документов, средства автоматизации должны перекрывать подачу газа на горелку и запальник в трех аварийных случаях:

1. Затухание пламени основной горелки вследствие задувания либо по другим причинам.
2. Когда в дымоходном канале отсутствует или резко снижается естественная тяга.
3. Падение давления природного газа в основной магистрали ниже критического уровня.

Для справки. Реализация перечисленных функций является обязательным для газовых котлов всех типов. Многие производители добавляют четвертую ступень безопасности – защиту от перегрева. Когда температура теплоносителя достигает 90 °С, клапан по сигналу датчика прекращает подавать газ к основной горелке.

В различных моделях газовых от разных производителей применяется энергонезависимая автоматика следующих видов (марок):

• итальянские блоки EuroSIT (Евросит) серии 630, 710 и 820 NOVA (отопительные агрегаты «Лемакс», «Житомир 3», Aton и многие другие);
• польские устройства «КАРЕ» (теплогенераторы «Данко», «Ривнетерм»);
• американские приборы автоматического регулирования Honeywell (отопители Жуковского завода линейки «Комфорт»);
• отечественные изделия фирм ЖМЗ, САБК, «Орион», «Арбат».

Система подачи горючего в простейших аппаратах АОГВ, оснащенных клапанами ЖМЗ. Горелка спрятана в нижней части корпуса.

Мы перечислили наиболее распространенные марки автоматики, которые зачастую устанавливаются на водогрейные котлы одной фирмы. Например, Жуковский завод комплектует бюджетные версии аппаратов АОГВ собственными блоками безопасности ЖМЗ, теплогенераторы средней ценовой категории – устройствами EuroSIT, а мощные модели – автоматическими клапанами Honeywell. Рассмотрим каждую группу отдельно.

Газовые клапаны бренда SIT Group

Из всех видов автоматики, встречающихся на котельных установках, блоки безопасности EuroSIT – самые популярные и надежные в эксплуатации. Они рекомендованы компаниями - поставщиками природного топлива, в том числе для замены старой газовой аппаратуры котлов КЧМ, АГВ и так далее. Без проблем работают в составе микрофакельных горелок Polidoro, «Искра», «Вакула», «Термо» и прочих.

Точные названия трех используемых моделей выглядят так:

• 630 SIT;
• 710 MiniSIT;
• 820 NOVA.

Гнезда подключения термопары, основной и запальной горелки расположены на нижней панели

Для справки. Компания SIT Group прекратила производство серий 630 и 710, считая их устаревшими. На смену пришла новая автоматика безопасности котлов отопления – газовые клапаны 820 NOVA, 822 NOVA, 840 SIGMA и 880 Proflame (работает от батареек). Но старые изделия нетрудно найти в продаже.

Чтобы не утомлять вас подробностями конструкции автоматических устройств EuroSIT, кратко поясним принцип работы на примере простейшего блока 630-й серии:

Примечание. Более старые модификации автоматики не оснащались температурными датчиками и блоками розжига, поэтому для запуска теплогенератора требовались спички.

Схема подключения блока автоматики к газогорелочному устройству

За нормальную подачу газа в устройстве отвечает мембранный клапан, играющий роль регулятора давления. Когда оно падает ниже заданной величины, топливный канал закрывается и происходит аварийное отключение котла. К отказу приводят и другие ситуации:

1. Гаснет горелка и фитиль, нагревающий термопару. Генерация напряжения прекращается, электромагнитный клапан закрывает проход горючего.
2. Если неожиданно пропала тяга в дымоходе, размещенный в этом канале датчик перегревается и разрывает цепь питания электромагнита. Результат аналогичен – топливоподача блокируется.
3. В отопителях, оборудованных датчиками перегрева, электрическая цепь разрывается после достижения водой температуры 90-95 °С.

Автоматика на газовый котел делится на два основных типа:

• Энергонезависимые механические конструкции. Они отличаются простотой, но при этом демонстрируют высокую эффективность. Такая автоматика реагирует на изменение температуры воды в системе.
• Энергозависимые электронные приборы. Это оборудование, которое функционирует от внешнего источника энергии, будь то сеть или генератор. Эта группа включает массу инновационных разработок, призванных сделать котел вашим повседневным помощником.

Рассмотрим по-отдельности каждую из данных групп.

Механическая автоматика

Механическая автоматика имеет целый ряд преимуществ. Во-первых, данное оборудование, как уже было сказано, отличается простотой конструкции. Из-за этого она очень надежна и практически не ломается. А в случае выхода из строя механическая автоматика легко чинится или заменяется на новую без значительных потерь для семейного бюджета.

Во-вторых, такая автоматика отличается дешевизной, что отражается на стоимости котла. Она автономна в применении, так как для ее работы не нужны внешние источники питания.

Механическая автоматика на газовый котел настраивается вручную. Специалистом выставляется диапазон температур теплоносителя. Подобная автоматика работает по простому принципу. Температурный регулятор начинает работать сразу же после розжига и реагирует на изменение параметров теплоносителя. Если температура воды в системе падает, то автоматика открывает дополнительную подачу газа к главной горелке.

Конструкция терморегулятора подразумевает наличие стержня, изготовленного из специального материала, который реагирует на снижение или рост температуры теплоносителя. В процессе изменения параметров теплоносителя терморегулятор удлиняется или укорачивается, регулируя при этом подачу газа к главной горелке.

Нередко в комплекте механической автоматики идет датчик тяги и пламени. Данные агрегаты весьма важны для безопасного функционирования котла. Они отключают подачу газа в том случае, если затухает пламя горелки или уменьшается уровень тяги. Подобные датчики зачастую представляют собой биметаллические пластины, которые меняют свою форму под воздействием температуры, тем самым регулируя подачу топлива в системе.

Электронная автоматика

Электронная автоматика на газовый котел отличается сложностью конструкций и многообразием выполняемых функций, среди которых стоит отметить следующие:

• Создание безопасных условий для эксплуатации отопительного оборудования;
• Обеспечение максимального комфорта в отапливаемом помещении;
• Повышение коэффициента полезного действия системы;
• Улучшение экологических показателей;
• Программирование работы котла в зависимости от времени суток или дня недели;
• Погодозависимое регулирование работы котла;
• Автоматизация контроля различных контуров отопительной системы;
• Нагрев теплоносителя для бытовых нужд.

Все современные электронные устройства функционируют на основе принципа электромагнитного клапана, который контролируется микропроцессорным блоком. Котлы с такой газовой автоматикой комплектуются специальным дисплеем, с помощью которого выбирается тот или иной режим. За соблюдением указанных пользователем условий будет «следить» газовая автоматика для котлов.

Стандартный перечень функций, которые выполняет подобное оборудование, выглядит следующим образом:

• Автоматический пуск котла;
• Контроль мощности горелки, исходя из информации, предоставляемой встроенными датчиками;
• Остановка оборудования;
• Аварийная остановка техники в случае выявления определенной неполадки.

Кроме того, некоторые производители, стремясь расширить функционал предлагаемого ими оборудования, комплектуют его системой «антифриз», защитой от заклинивания насоса и трехходового клапана , системой диагностики неполадок и выбегом насоса. Среди наиболее распространенных компонентов электронной автоматики на газовый котел следует выделить электронный контроллер, реле газового давления , газовую арматуру, клапаны, а также дисплей. В некоторых случаях продвинутая техника комплектуется реле давления и датчиком уровня воды.

Энергонезависимые котлы стоят не так дорого, как агрегаты, оснащенные электроникой. Именно поэтому потенциальному покупателю перед тем, как сделать окончательный выбор, нужно определиться, чего он ожидает от газового котла. Если вы все же приняли решение приобрести энергозависимый агрегат, который способен подарить вам максимум комфорта, то убедитесь в том, что вы сможете обеспечить котлу бесперебойное питание от сети или от генератора. В противном случае техника просто не сможет в непрерывном режиме выполнять возложенные на нее функции.

Виды автоматики для газовых котлов отопления

Внимание! Данная система предусматривает возможность подсоединения комнатного термостата, с помощью которого в автоматическом режиме обеспечивается заданная температура в отапливаемом помещении.

Функции современных автоматических систем управления давно не ограничиваются контролем пуска и остановки котла, но и эффективно обеспечивают диагностику, сигнализацию и управление мощностью отопительной установки.

Работа абсолютно любого отопительного оборудования основана на равномерной и постоянной подаче топлива. Особенно это касается оборудования, работающего на природном газе, так как в отечественных подающих сетях проблемы давления газа налицо. Именно поэтому важно, чтобы за всеми протекающими в котле процессами, а в особенности – за подачей в горелку газа, следила автоматика.

Какие разновидности автоматики существуют

Вся продукция, которая на сегодняшний день производится в категории «автоматические контролирующие системы для отопительных котлов», разделяется всего на две группы, а именно:

• Энергозависимые типы.
• Энергонезависимые типы.

Энергозависимым для работы необходимо электричество напряжением в 12 В, тогда как второй тип работает без него.

Энергозависимая автоматика

Энергозависимая автоматика для отопительных газовых котлов – это электронные устройства, задача которых в основном заключается в регулировании подачи природного газа путем закрытия или открытия крана. Это устройство является довольно сложным, и производители наделяют его рядом дополнительных функций. Итак, что же в состоянии делать автоматическая электронная сеть:

• Визуально показывать работу самого котла, температуру нагретой воды и так далее.
• В случае запрограммированного режима или при экстренных ситуациях останавливать работу котла.
• При помощи установленного термодатчика регулировать мощность горелки.
• В автоматическом режиме запускать котел.
• Открывать или закрывать кран для подачи газа.

• Самостоятельно диагностирует отопление, и выявляет неисправности частей и элементов.
• Защищает отопительную систему в случае, если трехходовой кран вышел из строя.
• Защищает отопительную систему от замерзания. В случае резкого понижения температуры внутри дома автоматика быстро запускает отопительный котел.
• Управляет и контролирует работу насоса.

Так что получается, что этот вид представляет собой автоматику безопасности газовых отопительных котлов. Именно использование этих блоков гарантирует, что котел будет работать без скачков, ровно, с соблюдением точного температурного режима, и при этом не будет создавать проблем в процессе длительного использования.

Особенное внимание стоит обратить на систему диагностики. Ее наличие позволяет предупредить возникновение серьезных неисправностей. Соответственно, это позволяет сильно сэкономить на капитальном ремонте оборудования.

На сегодняшний день рынок предлагает разные энергозависимые устройства. Это как программируемые блоки, так и обычные, не имеющие программного управления. Удобство первых заключается в том, что вы можете задать требуемый температурный режим на длительный период времени, порядка недели. Посмотрев прогноз погоды, можно установить необходимую температуру на каждый из последующих дней, что позволит сохранить в доме комфортный температурный режим. Кроме того, эти блоки позволяют программировать температуру на дневное и ночное время.

Энергонезависимая автоматика

К энергонезависимым типам автоматики относятся механические устройства контроля и регулирования горения газа в отопительных котлах . Когда необходимо выбирать из двух групп автоматики, многие потребители отдают предпочтение именно механическому варианту. В чем причина?

• Эти конструкции самые дешевые.
• В них имеется ручная настройка, а это позволяет разобраться в регулировании даже плохо разбирающимся в этом людям.
• Автономность таких блоков, так как для их работы не нужно подключение к сети. Даже если электричество на какой-то период будет отключено, регулировать газовый котел будет легко.

В чем заключается суть ручной настройки? На приборе имеется температурная шкала от минимума до максимума. При установке стрелки регулятора на определенный уровень, вы задаете его котлу. После зажигания котла вступает в дело терморегулятор, который будет регулировать заданный уровень температуры, открывая или закрывая кран подачи топлива.

Встроенная в теплообменник термопара для газового котла касается непосредственно теплоносителя, и имеет в своем составе специальный стержень, который изготовлен из реагирующего на изменение температуры материала. В основном материалом дл него служит инвар, представляющий собой сплав никеля и железа. Под воздействием температуры стержень начинает удлиняться или укорачиваться. Он соединен с клапаном, который под воздействием этого стержня регулирует подачу газа на горелку.

На сегодняшний день производители добавляют к механическому блоку автоматики два датчика:

• Датчик пламени.
• Датчик тяги.

Оба прибора сразу же отключают подачу газа в котел, если давление в трубе резко снизилось, или в дымоходе вдруг упала тяга. Устройство этих датчиков основано на изгибе изготовленной из сплава двух металлов тонкой пластины. Например, если температура высокая, пластины выгибается и удерживает клапан открытым. Как только пламя уменьшилось, пластина выпрямляется, и перекрывает клапан. То же самое происходит и в дымоходе с датчиком тяги.

Автоматические мультиблоки

Сегодня, благодаря научно-техническому прогрессу мы может пользоваться приборами, которые при своих компактных размерах обладают широкими функциональными возможностями. Это относится и к автоматике для газовых котлов. Производители предлагают пользователям мультиблоки, имеющие в своем составе:

• Клапан для горелки. Обычно это устройство имеет двухступенчатое действие.
• Стабилизирующий давление газа прибор.
• Датчик тяги.
• Термодатчик.
• Терморегулятор.
• Комбинированный газовый клапан.

Обратите внимание на первый клапан. Этот прибор работает в связке с терморегулятором, который при помощи термодатчика прямо в отопительном контуре контролирует температуру теплоносителя. Миниблок такого типа может работать в паре с установленным в помещении термостатом. Термостат контролирует температуру воздуха, а соответственно – и температурный режим для газового котла. Использование подобной связки помогает проводить регулировку работы отопительного котла существенно точнее.

Способы установки

• Беспроводные блоки.
• Проводные блоки.

В чем разница несложно понять уже из самого названия. Для соединения с котлом проводные блоки используют провода или кабели. В особенности это относится к термостатам и датчикам. Если установка проводится в уже готовом доме, этот вариант является не самым лучшим, так как для монтажа нужно будет делать открытую или скрытую проводку. Если выбран скрытый вариант, то нужно будет штробить стены, что принесет за собой ненужные расходы. Беспроводной вариант – это намного лучшее решение, которое, однако, и стоит дороже.

Если статья оказалась полезной , в качестве благодарности воспользуйтесь одной из кнопок ниже - это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее. Спасибо!
