Газовая горелка – еще одна чрезвычайно полезная вещь в хозяйстве мастера, который работает с металлом. Она нужна много для чего: от паяльных работ до сварки с предварительным нагревом заготовок или мест будущих сварочных швов.

Поскольку функции газовых нагревателей самые широкие, то и виды их многочисленные и разнообразные. Модели для ювелирных работ напоминают изящные ручки. А аппараты для разогрева битума на кровельных работах больше похожи на мощные прожектора. Все они представлены на рынке: что называется, на любой вкус и кошелек.

Преимущество у покупной модели одно – это сертификат безопасности. Если по условиям ваших работ наличие такого сертификата обязательно, то и раздумывать нечего: газовую горелку нужно покупать. А вот если вы работаете самостоятельно, и от официальной бумаги вам не жарко и не холодно, то газовая горелка своими руками – отличное решение по всем статьям.

Зачем и почему? Во-первых, это вещь недешевая. Во-вторых, конструкция газовой горелки не слишком сложная, она будет вам по плечу, обещаем. Перед тем, как сделать газовую горелку своими руками, нужно принять во внимание кое-какую специальную информацию.

Как происходят сварочные работы газовой горелкой.

Особенности газовых горелок:

• Первым делом – материал, из которого должно быть сделано сопло. Только тугоплавкий металл, ведь ваше устройство должно выдавать по-настоящему высокие температуры – вплоть до 1000°С, поэтому сопло должно быть устойчивым с таким температурам.
• Не экономим на кране, ведь от его качества будет зависеть ваша безопасность. Если вдруг начнется утечка, подача газа мгновенно перекрывается с помощью крана. Кран должен быть качественным, он не должен пропускать.
• Еще один элемент устройства, качество которого должно быть самым высоким – узел подключения к газовому баллону с редуктором или без него, если баллончик небольшого размера – тогда он с клапаном. Помним, что подавляющая часть аварий с «газовой» подоплекой происходит именно из-за дефектного запорного аппарата.
• Чаще всего используется пропан – это для вашей информации.
• По своей сути газовая горелка – это форсунка испарительного типа.
• Газовая горелка для пайки своими руками в принципе ничем не отличается от устройства для закаливания металлических деталей, так что она может быть сделана для самого разнообразного применения.

Как устроена газовая горелка?

Механизм действия устройства инжекторного типа:

1. Газ подается по шлангу в результате давления, которое образуется в процессе испарения сжиженного газа внутри баллона. Этого давления вполне достаточно, чтобы газа поступающего газа хватало для возникновения и поддержки ровного постоянного пламени. Не на всех баллонах имеется редуктор, в этом случае поступление газа может регулироваться рабочим краном.
2. Запорный кран – ни в коем разе не рабочий, у него совершенно другая функция, он крепится на вентиль баллона с единственной задачей – открывать или закрывать подачу газа.
3. Струя газа подается в насадку через трубку подачи газа. Эта трубка переходит в ниппель, который формирует направление пламени. Этот ниппель вместе с трубкой подачи газа расположен в специальном вкладыше, функция которого – смешивание газа с воздухом.
4. Вкладыш вместе с ниппелем и трубкой подачи газа регулируется винтом. Лучше всего делать устройство сборно-разборным, так как ниппель необходимо чистить в обязательно порядке.
5. После формирования во вкладыше смесь газа и воздуха подается в специальное сопло насадки, в которое подается дополнительная порция кислорода из атмосферного воздуха. В насадке нужны вентиляционные отверстия, они позволят сделать пламя более ровным и стабильным.

Варианты самодельных горелок

Мы с вами уже знаем, что одним из главных элементов устройства является вентиль. Мощные крупногабаритные модели должны быть оборудованы вентилями промышленного типа. Эти вентили можно купить, а можно использовать старые экземпляры при сохранении целостности условии полного отсутствия утечки газа.

При таких габаритах используют стандартный 50-литровый газовый баллон, оснащенный угловым вентилем и редуктором.

Горелка с вентилем ВК-74

Баллон и газовая горелка.

Главное, что нужно запомнить: этот вентиль нужно использовать только для регулирования пламени. Останавливать поток газа нужно только на самом баллоне. ВК-74 – вентиль кислородного баллона, к которому крепится рукоятка с подключенным шлангом от баллона. К вентилю также прикручивается колпачок с отверстием для жиклера, здесь можно элемент от паяльной лампы или газовой плиты. К колпачку приваривается сопло из тугоплавкой стали на двух проволоках.

Для того, чтобы в зону горения поступал воздух, расстояние между колпачком и соплом должно быть не меньше 15-ти мм. Положение сопла определяется проволочными держателями, чтобы пламя горелки проходило точно по центру. Как зажигать пламя: медленно открывать вентиль, поднеся зажженную спичку к соплу. Пламя регулируется вентилем.

Горелка, переделанная из ацетиленового газореза

Самодельная газовая горелка отлично делается из ацетиленового резака, у которого вышел из строя краник для подачи кислорода. В данном случае в переделке нуждается смесительная камера: из нее нужно все удалить, чтобы она стала легче, это касается также крана и кислородного ствола. Оставшееся отверстие нужно запаять.

Редукторный шланг от баллона нужно присоединить к штуцеру. Для удобства работы на смесительной камере с помощью накидной гайки устанавливают наконечник под углом в 45°. Сопло приварить к фланцу, который затем приворачивается на резьбу наконечника. Сопло делаем так же, как в первом варианте с вентилем ВК-74.

Газовая мини горелка

Чертеж газовой горелки.

Это называется «мелкой» работой – например, ювелирная. В таком режиме удобнее всего со специальным мини-аппаратом. Такая газовая горелка из подручных материалов делается очень просто. Главный элемент в ней – игла для накачивания мячей. С этой иглой нужно поработать: сначала произвести отверстие в виде пропила примерно посередине или немного дальше. На некоторых экземплярах игл такие отверстия уже есть, тогда радуемся и продолжаем работать дальше.

Берём еще одну иглу, на этот раз от шприца, сгибаем ее под углом в 45°. Конец иглы следует заточить, чтобы ее острый конец превратился в срез под прямым углом, и игла стала похожа на узкую металлическую трубочку. Вставляем шприцевую иглу в иглу от мяча так, чтобы оба ее конца вы ступали из большей иглы. В таком положении иглы нужно припаять друг к другу. После этого к основанию игл подсоединяем капельницы с зажимами для их регулирования.

Зажимы должны быть расположены максимально близко к иглам и скреплены друг с другом – они будут нести функцию вентилей, то есть регулировать подачу газа и атмосферного воздуха. После подключения источника газа ваша горелка будет к работе готова. При всей простоте и компактности вы сможете получать на ней температура до 1000°. И не забываем технику безопасности, с этой малышкой нужно работать очень осторожно.

Итак, соорудить газовую горелку своими руками а) реально; б) выгодно; в) полезно. Для этого достаточно решить, какие работы вы планируете, чтобы определиться с видом и габаритами. Устройство газовой горелки с физической точки зрения простое, главное – соблюдать наши советы, касающиеся главных элементов. Желаем быстрых решений, качественных вентилей и ровного пламени.

Конструкция самодельной газовой горелки

В устройство самодельной газовой горелки включаются:

• металлический корпус;
• редуктор;
• форсунка;
• регулятор подачи топлива;
• головка;
• узел для закрепления газового баллона.

Металлический корпус включает в себя специальный стакан, с помощью которого механизм избавляется от возможности задувания пламени. Сюда также входит металлическая или другая рукоятка, которая не превышает 100 сантиметров . Поверх рукоятки устанавливается деревянный держатель и газовый шланг. С помощью редуктора и трубки с вентилем регулируется уровень подачи газа, а также его длина соответственно. Форсунка служит для розжига топлива, в данном случае последним является пропан.

Вид топлива, на котором работает горелка

Как говорилось ранее, газовая горелка также называется пропановой. Отсюда несложно сделать вывод, что, как правило, в виде топлива используется именно пропан либо смесь пропана и бутана.

Данным топливом заполняется специальный баллон . который крепится к горелке.

Производство газовой горелки своими руками

Как вы могли понять из списка элементов всей конструкции приспособления, она является предельно простой и не имеет каких-либо сложных деталей, на которые нужно тратить большое время.

Для того чтобы сделать агрегат своими руками, потребуется немного времени и сил. И если правильно изучить материал, представленный в данной статье, а также со всей серьезностью и аккуратностью подойти к процессу (поскольку работа ведется с огнеопасными веществами), то он обязательно будет выполнен.

Как показывает практика и множество живых примеров, в среднем человек, который никогда не занимался созданием самодельных газовых горелок, через 40-45 минут после прочтения инструкции уже смог похвастаться горелкой, сделанной своими руками.

Как сделать газовую горелку своими руками

Вот мы и подошли к самому интересному процессу. К изготовлению горелки. Ниже будет подробно описан весь процесс создания данного агрегата, с учетом всех нюансов и советов.

Итак, начать следует с самого простого, но не менее интересного. С изготовления рукоятки горелки . В принципе, материал можно использовать любой. Кстати, более разумным будет просто использовать готовую рукоятку от какого-нибудь старого и ненужного паяльника. Подводящая трубка изготавливается исключительно из стали.

Не забывайте обращать огромное внимание на размеры всех деталей. Например, диаметр подводящей трубки горелки не должен превышать одного сантиметра, а его толщина должна колебаться в районе 2 - 2.5 мм. Эта трубка вставляется в ручку и фиксируется с помощью клея или другого качественного материала, подходящего для выполнения данной цели.

Корпус горелки, как ни странно, изготавливается также из стали. Лучше всего использовать латунный прут, ширина которого должна составлять примерно 2 сантиметра. Рассекатель можно изготовить также из него.

Далее проделывается несколько отверстий для того, чтобы создать циркуляцию кислорода в агрегате . Ведь, как известно любому: огонь не может существовать без кислорода. В общем количестве таких дырок должно быть четыре: каждая диаметром порядка 1 миллиметра. Делаются они в самом стержне рассекателя горелки.

Следующим шагом необходимо силой запрессовать рассекатель, с которым производились работы немного ранее, в корпус газового приспособления. Внутренний фланец должен быть установлен с некоторым зазором порядка половины сантиметра. С помощью этой щели в будущем будет тормозиться огромный поток газа, подходящий к запальнику.

Как говорилось ранее, с помощью форсунки обеспечивается подача топлива, а именно, пропана, из его баллона наружу. Для ее изготовления следует использовать специальный металлический прут . Здесь понадобится 2-миллиметровое сверло для того, чтобы проделать глухое отверстие в форсунке. Для перемычки нам понадобится 4-миллиметровое сверло. Проделанные отверстия зачеканиваются молотком, а после подтачиваются с помощью всеми любимой наждачной бумаги.

После этого на конец трубки монтируется шланг от редуктора, который должен быть выполнен из специального резинового и тканевого материала. Закрепление происходит обычным хомутом с помощью рядовой отвертки.

После того как механизм, по вашему мнению, верно закреплен, необходимо выставить оптимальное давление в баллоне и подать газ из него. Воздух из шланга после этого должен быть полностью вытесненным. Длина огня при правильном расположении и работе всех деталей должна составлять порядка 40-50 мм.

В общем, как и говорилось ранее, самодельная газовая горелка является довольно уникальным средством, которое придет на помощь любому хозяину в любых неприятных бытовых ситуациях. А максимальная лёгкость её изготовления может только еще сильнее привлекать все приоритеты к себе.

Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы

Самодельная инжекторная горелка может питаться от баллонов со сжиженным пропаном ёмкостью 1 литр (причём баллоны обязательно должны быть оснащены вентилем со шлангом) или от баллонов ёмкостью 25 литров.

Одним из способов соединения металлических деталей является пайка твёрдыми припоями. При правильном подборе флюса и припоя такие соединения отличаются большей надёжностью и выдерживают достаточно высокие нагрузки.
Пайку твёрдыми припоями проводят различными газовыми горелками, с наддувом и без него, используя в качестве горючего сжиженный пропан.

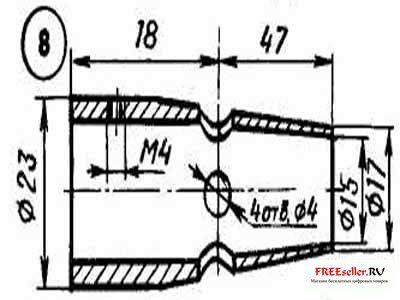

На рисунке показана конструкция горелки. Все её детали предельно просты и не требуют высокой квалификации при изготовлении.

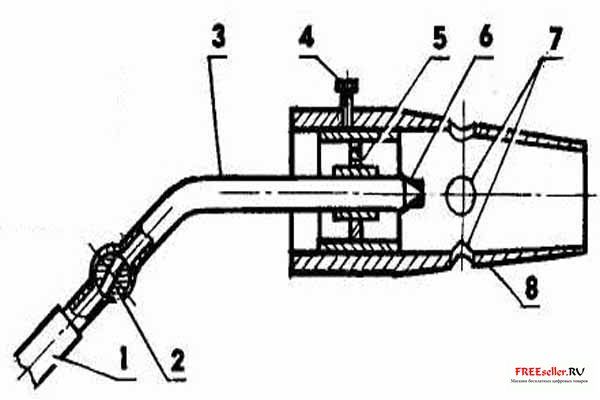

Рис. 1. Пропановая горелка в сборе:
1 — шланг, 2 — газовый вентиль, 3 — трубка подачи газа (диаметром 6 мм), 4 — винт-зажим М4, 5 — вкладыш, 6 — ниппель (от примуса), 7 — четыре отверстия — воздухозаборники диаметром 4 мм, 8 — трубка насадки.

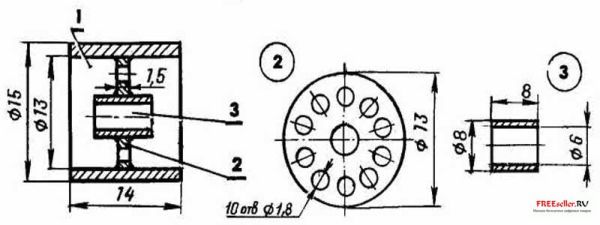

Рис. 3. Вкладыш пропановой горелки в сборе:
1 — трубка, 2 — звёздочка с отверстиями диаметром 1,8 мм, 3 — втулка.

Насадка горелки изготавливается из стальной трубы или вытачивается из Стали 3 или Стали 45 на токарном станке. В трубе насадки имеются четыре отверстия, которые могут быть перекрыты внутренним вкладышем; этим самым регулируется подсос воздуха, который формирует пламя горелки. Сам вкладыш также вытачивается из стали; он может быть выполнен как монолитная деталь или составлен из трёх отдельных, с последующей пропайкой твёрдым припоем. В этом случае на втулке, насаженной на трубку подачи газа, закреплена звёздочка и короткий отрезок трубы.

Канал подвода газа изготавливается из медной или латунной трубки с наружным диаметром 6 мм и толщиной стенки не менее 1 мм. На один конец трубки крепится газовый вентиль со шлангом подсоединения к баллону. На другой конец трубки навёрнут ниппель от примуса, с заточенной на конус рабочей частью. Для этого нет необходимости изготавливать какой-либо наконечник, так как соединительная часть ниппеля примуса имеет резьбу М5, и нужно просто нарезать резьбу М5 внутри трубы и завернуть ниппель. Кроме того, на этот же конец трубим плотно посажен вкладыш, на который надевается трубка насадки.

Для регулировки пламени горелки открывают вентиль, подают газ в горелку и зажигают его. Затем, продвигая трубку насадки в сторону перекрытия четырёх воздухозаборных отверстий, добиваются устойчивого горения. Регулировка пламени может осуществляться и изменением подачи газа в горелку.

После получения пламени нужной интенсивности и формы положение трубки насадки фиксируется винтом-зажимом.
Такая горелка работает устойчиво и дает ровное пламя, позволяющее разогревать небольшие детали до температуры 1100°С.
В случае, если у вас нет под руками твёрдых припоев на основе серебра, можно использовать простую латунную проволоку или любые медно-никелевые сплавы.

Н. Вадимович
МК 11 1993

Газовая горелка своими руками. Как сделать самодельную газовую горелку?

Самодельная газовая горелка - это устройство, которое имеет целый ряд преимуществ по сравнению с остальными ее аналогами, работающими на бензине и иных видах топлива. Основные преимущества газовых горелок заключаются в следующем: они просты в применении, не издают вредных и неприятных запахов во время использования и не коптят, как, например, бензиновые. К тому же газовая горелка очень компактна, а значит, использовать ее можно практически в любых отраслях хозяйства. В чем же ее особенности и как ее сделать своими руками?

Устройство газовой горелки

Конструкция данного инструмента предполагает наличие следующих основных деталей:

1. Редуктора.
2. Форсунки.
3. Регулятора подачи топлива (в данном случае газа).
4. Головки.
5. Узла, куда закрепляется газовый баллон.

На чем она работает?

Что касается топлива, то газовая горелка зачастую работает на пропане (либо смеси «пропан-бутан9raquo;). Им заполняется отдельная емкость (баллон), который, как мы уже отметили выше, крепится на специальный узел.

Сложно ли сделать ее своими руками?

Стоит отметить, что в своей конструкции данный аппарат не имеет каких-либо сложных элементов и деталей. Поэтому делается инфракрасная газовая горелка своими руками очень быстро (как показывает практика, на работу уходит не более 30-40 минут времени), и разобраться в ее конструкции сможет даже начинающий мастер. В случае с бензиновыми устройствами дела будут обстоять не так позитивно.

Область применения и элементы конструкции

Используется она в основном для нагрева и просушки материалов, для резки металлических изделий, в том числе труб, и обжига старой краски. В конструкцию горелки включаются металлический корпус (в него входит также специальный стакан, который не дает ветру задуть пламя), форсунка (для розжига топлива), рукоятка, которая крепится к корпусу (кстати, ее длина должна быть не более 100 сантиметров), держатель (устанавливается на рукоятку и изготавливается из дерева либо жаропрочного пластика), а также газовый шланг. Кроме этого, здесь присутствует редуктор и подводящая трубка с вентилем. Последний регулирует уровень подачи газа и, соответственно, длину пламени тоже.

Как делается мини-газовая горелка своими руками?

Начать можно с самого простого - с рукоятки. Ее можно сделать из дерева, а лучше всего взять готовую от какого-либо перегоревшего паяльника. Подводящую трубку следует изготовить из стали. Особе внимание обращайте на размеры. Оптимальный диаметр трубки должен быть примерно 1 сантиметр. При этом толщина не более 2-2.5 миллиметров. Данную трубку необходимо вставить в ручку и зафиксировать. Сделать это можно при помощи обычного клея.

Его мы делаем тоже из стали, а именно из латунного прутка шириной в 2 сантиметра. Из него также можно изготовить и рассекатель. Далее необходимо проделать несколько отверстий. Это нужно для того, чтобы обеспечить нормальную подачу кислорода. В противном случае при малейшем сквозняке пламя горелки потухнет или газ с форсунки попросту не зажжется. Сколько нужно делать отверстий? Их в общем количестве 4, каждое из которых имеет диаметр в 1 миллиметр. Эти отверстия нужно сделать в стержне рассекателя. Кроме этого, просверлите 2 радикальные дыры по 5 миллиметров непосредственно в корпусе. Все это будет способствовать нормальному горению топлива в устройстве, что положительно скажется на скорости и качестве выполняемых работ.

Как дальше делается самодельная газовая горелка? Далее вам необходимо будет запрессовать рассекатель в корпус. При этом внутренний фланец следует устанавливать с небольшим зазором (не менее 0.6 миллиметра). Эта щель будет служить для торможения потока газа, подводящегося к отверстию запальника.

Как сделать форсунку?

Она будет вытачиваться из металлического прутка. Для того чтобы сделать отверстие в форсунке, вам нужно будет применить 2-милиметровое сверло и проделать им глухое отверстие. При этом расстояние до выхода должно составлять не менее полутора миллиметров. Для перемычки примеряем сверло диаметром в 4 мм. Проделанное отверстие зачеканивается молотком, затем подтачивается торец устройства наждачной бумагой. Обрабатывать его нужно до того момента, когда на резьбовой наконечник трубки можно будет навернуть форсунку.

Теперь на конец трубки надевается шланг (он идет от редуктора газового баллона), выполненный из специального резино-тканевого материала. Закрепляется он обычным хомутом при помощи крестовой или минусовой отвертки. Когда выставится рабочее давление, произведите подачу газа и внесите форсунку в пламя газовой конфорки. Делать это нужно только после того, как вещество полностью вытеснило воздух из шланга. Верхнюю часть детали следует подвергнуть шлифовке. Обрабатывать ее нужно до тех пор, пока длина факела горелки не будет составлять порядка 50 миллиметров.

Как собрать все эти элементы воедино?

Корпус вместе с рассекателем следует навернуть на наружную резьбу форсунки. При этом газовая горелка, своими руками изготовленная с учетом всех рекомендаций, должна подавать ровное пламя. Важно следить за тем, чтобы во время сгорания топливо не издавало копоти.

Что делать, если горелка дымит и подает неровное пламя? В таком случае нужно постепенно поворачивать корпус на резьбе форсунки. Делать это необходимо до тех пор, пока газ не будет давать такой характерный дым. Если резьбовое соединение очень свободное, уплотните его лентой ФУМ. Все, на данном этапе газовая горелка своими руками успешно сконструирована. Теперь можно смело пользоваться ею в хозяйстве.

Несколько слов о порядке работы с инструментом

Чтобы газовая горелка, своими руками сделанная, была безопасной в использовании, перед первым запуском обязательно проверьте ее детали на герметичность, а именно паяльные соединения, места совмещения разъемов и рукавов. После этого откройте вентиль на пол-оборота и подождите, пока устройство не подаст пламя. Здесь процесс розжига происходит автоматически, поэтому дополнительно никаких действий предпринимать не следует. Теперь отрегулируйте уровень и длину подаваемого пламени (делается это при помощи редуктора или того же вентиля) и приступайте к работе.

Итак, мы выяснили, как изготавливается газовая горелка своими руками, узнали ее конструкцию и правила пользования этим устройством.
