Для охлаждения процессора используется кулер, который состоит из радиатора и вентилятора.

Различные процессоры предусматривают разные крепления для кулеров и имеют разное тепловыделение (TDP). Что касается тепловыделения, то чем процессор мощнее, тем больше должен быть кулер.

Для самых дешевых 2-ядерных процессоров (Celeron, A4, A6) хватит любого самого простого кулера с алюминиевым радиатором и вентилятором 80-90 мм. Чем больше размер вентилятора и радиатора, тем лучше охлаждение. Чем ниже скорость вращения вентилятора, тем меньше шума. Некоторые из этих куреров подходят не для всех процессоров, поэтому проверяйте поддерживаемые сокеты в описании. Например, Deepcool GAMMA ARCHER подходит практически на все сокеты кроме AM4.
Кулер для процессора Deepcool GAMMA ARCHER

Большинство кулеров для более мощных процессоров являются универсальными и имеют набор креплений для всех современных процессоров. Оптимальным соотношением цена/качество обладают кулеры DeepCool и Zalman, их я и буду рекомендовать в первую очередь.

Учтите, что не все кулеры могут комплектоваться креплением на сокет AM4, а иногда его можно приобрести отдельно, уточняйте этот момент у продавца.

Для 2-ядерных процессоров Intel (Pentium, Core-i3) и 4-ядерных AMD (A8, A10, Ryzen 3) хватит небольшого кулера с 2-3 тепловыми трубками и вентилятором 90-120 мм, типа Deepcool GAMMAXX 200T (для TDP 65 Вт).
Кулер для процессора Deepcool GAMMAXX 200T

Или Deepcool GAMMAXX 300 (для TDP 95 Вт).
Кулер для процессора Deepcool GAMMAXX 300

Для более мощных 4-ядерных Intel (Core i3,i5) и AMD (FX-4,6,8, Ryzen 5) нужен кулер с 4-5 тепловыми трубками и вентилятором 120 мм. И вариантом минимум здесь будет Deepcool GAMMAXX 400 (4 трубки) или чуть лучше Zalman из серии CNPS10X (4-5 трубок) для более мощных процессоров.
Кулер для процессора Deepcool GAMMAXX 400

Для еще более горячих 6-ядерных Intel (Core i5,i7) и AMD (Ryzen 7), а также для разгона, желательно приобрести большой мощный кулер с 6 тепловыми трубками и вентилятором 120-140 мм. Одними из лучших по соотношению цена/мощность являются Deepcool Lucifer V2 и Deepcool REDHAT.
Кулер для процессора Deepcool Lucifer V2

2. Нужно ли покупать кулер отдельно

Большинство боксовых процессоров, которые продаются в картонной упаковке, и в конце маркировки которых присутствует слово «BOX», имеют кулер в комплекте.

Если в конце маркировки написано «Tray» или «ОЕМ», то кулера в комплекте нет.

Некоторые дорогие процессоры, несмотря на то, что имеют в маркировке слово «BOX», продаются без кулера. Но коробка обычно в таком случае поменьше, а в описании часто указывается, что процессор не имеет кулера в комплекте.

Если вы приобретаете процессор с кулером, то покупать кулер отдельно не придется. Это обычно выходит дешевле, а боксового кулера вполне хватит для охлаждения процессора, так как он на него как раз рассчитан.

Недостатками боксовых кулеров является более высокий уровень шума и отсутствие запаса теплоотвода на случай разгона процессора. Поэтому, если вы хотите иметь более тихий компьютер или разогнать процессор, то лучше приобрести отдельно процессор и отдельно тихий и более мощный кулер.

3. Параметры процессора для выбора кулера

Для того, чтобы правильно выбрать кулер, нам нужно знать сокет (Socket) процессора и его тепловыделения (TDP).

3.1. Сокет процессора

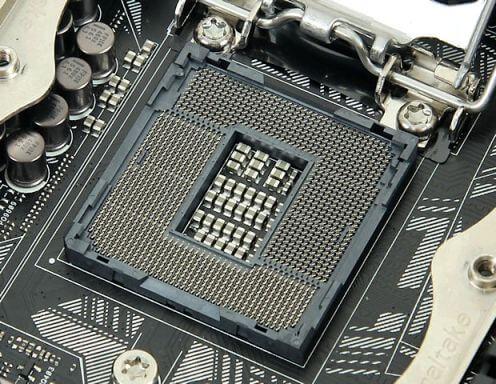

Socket – это разъем материнской платы для установки процессора, имеющий также крепление для кулера. Разные сокеты имеют разные типы креплений для кулера.

3.2. Тепловыделение процессора

Что касается тепловыделения (TDP), то этот показатель также часто указывается на сайтах интернет-магазинов. Если TDP процессора не указано, то его легко узнать на сайте другого интернет-магазина или официальных сайтах производителей процессоров.

Есть еще много сайтов, где по номеру модели можно узнать характеристики процессора.

Также можно воспользоваться поисковой системой Google или Яндекс.

4. Основные характеристики кулеров

Основными характеристиками кулеров являются поддерживаемые сокеты и TDP, на которое рассчитан кулер.

Каждый кулер рассчитан на определенные сокеты, на другие он просто не установится. Какие сокеты поддерживает тот или иной кулер указывается на сайтах производителей и интернет-магазинов.

4.2. TDP кулера

Несмотря на то, что TDP процессора, на которое рассчитан кулер, является главным параметром, его значение не указывается на сайтах интернет-магазинов и большинства производителей. Тем не менее, эти данные иногда можно найти. Например, на сайте одного из лидеров в производстве кулеров – австрийской компании Noctua, есть сравнительная таблица TDP кулеров.

Значение TDP некоторых популярных моделей кулеров, определенное приблизительно по результатам тестов, можно найти в интернете. Исходя из этой информации и личного опыта, я составил таблицу, с помощью которой можно легко выбрать оптимальный кулер в зависимости от TDP процессора. Эту таблицу вы можете скачать в конце статьи в разделе « ».

5. Конструкция кулера

Процессорные кулеры имеют множество различных конструкций.

5.1. Кулер с алюминиевым радиатором

Самыми простыми и дешевыми являются кулеры с алюминиевым радиатором и стандартным вентилятором размером 80 мм. Форма радиатора может быть разной. В основном в кулерах для процессоров Intel радиатор имеет круглую форму, для процессоров AMD – квадратную.

Такие кулеры часто кладут в комплект с маломощными боксовыми процессорами и обычно им его вполне хватает. Такой кулер также можно недорого приобрести отдельно, но их качество, скорее всего, будет немного хуже. Ну и такой кулер плохо подходит для разгона процессора.

5.2. Кулер с радиатором из пластин

В продаже все еще можно встретить кулеры с радиатором из наборных алюминиевых или медных пластин.

Они лучше отводят тепло от процессора, чем кулеры с цельным алюминиевым радиатором, но уже устарели и на смену им пришли более эффективные кулеры на основе тепловых трубок.

5.3. Горизонтальный кулер с тепловыми трубками

Кулеры с тепловыми трубками являются самыми современными и наиболее эффективными.

Такие кулеры бывают в комплекте с более мощными процессорами. Они отводят тепло от процессора значительно лучше, чем дешевые кулеры с алюминиевым радиатором, но выдувают теплый воздух в не самом эффективном направлении – в сторону материнской платы.

Такое решение больше подходит для компактных корпусов, так как в остальных случаях лучше приобрести более современный вертикальный кулер.

5.4. Вертикальный кулер с тепловыми трубками

Вертикальный кулер (или кулер башенного типа) имеет более оптимальную конструкцию.

Теплый воздух от процессора выдувается не в сторону материнской платы, а в сторону заднего вытяжного вентилятора корпуса.

Такие кулеры являются наиболее оптимальными, имеют очень большой выбор по размеру, мощности и цене. Они лучше всего подходят для очень мощных процессоров и их разгона. Их основным недостатком являются большие габариты, из-за чего не каждый такой кулер вместится в стандартный корпус.

От количества тепловых трубок больше всего зависит эффективность кулера. Для процессора с TDP 80-100 Вт хватит кулера с 3-мя тепловыми трубками, для процессора с TDP 150-180 Вт нужен уже кулер с 6-ю тепловыми трубками. Сколько тепловых трубок нужно тому или иному процессору вы узнаете из таблицы, которую можно скачать в разделе « ».

В характеристиках кулера обычно не заостряют внимания на том, сколько у него тепловых трубок. Но это легко вычислить по фото основания кулера или посчитав количество выходящих концов трубок и разделив их на 2.

6. Конструкция основания

Основанием кулера называется контактная площадка, которая непосредственно соприкасается с процессором. От ее качества и конструкции также зависит эффективность кулера.

В кулерах с алюминиевым радиатором контактной площадкой выступает сам радиатор. Основание может быть сплошное или сквозное.

Сплошное основание является более предпочтительным, так как увеличивается площадь контакта радиатора с процессором, что благоприятно сказывается на охлаждении. А в сквозной конструкции в щели между радиатором и вентилятором может набиваться пыль.

Во-первых, это плохо сказывается на охлаждении. Во-вторых, пыль оттуда невозможно вычистить без снятия кулера с процессора, тогда как радиатор со сплошной площадкой очищается легко без его демонтажа.

6.2. Радиатор со вставкой из меди

Радиаторы некоторых кулеров имеют медную вставку в основании, которая и соприкасается с процессором.

Радиаторы с медной вставкой немного эффективнее полностью алюминиевых вариантов.

Кулеры с тепловыми трубками могут иметь медное основание.

Такая конструкция является достаточно эффективной.

6.4. Прямой контакт

Некоторые производители активно проповедуют чуть ли не космическую технологию прямого контакта (DirectCU), которая заключается в экономии меди путем запрессовки тепловых трубок таким образом, что они сами создают контактную площадку, непосредственно соприкасающуюся с процессором.

На самом деле такая конструкция близка по эффективности радиатору с медным основанием.

7. Конструкция и материал радиатора

От конструкции радиатора и материала, из которого он изготовлен, также сильно зависит эффективность кулера.

Самые дешевые кулеры имеют радиатор полностью из алюминия, так как этот металл дешевле меди. Но алюминий имеет низкую теплоемкость и неравномерное распределение тепла, что требует более сильного обдува и соответственно шумных вентиляторов.

7.2. Алюминий с медью

Кулеры с алюминиевыми радиаторами, имеющими медные вставки чуть более эффективны, но уже не актуальны.

7.3. Медный радиатор

В продаже все еще можно встретить кулеры с радиаторами из медных пластин.

Медь имеет высокую теплоемкость и тепло в ней распределяется равномерно. Это дает возможность стабилизировать температуру процессора на определенном уровне и не требует быстрых шумных вентиляторов. Но эффективность такой системы ограничена из-за того, что медный радиатор имеет большую тепловую инерцию и быстро отвести от него тепло сложно. Но такой кулер может оказаться незаменим в компактных корпусах для медиа центров, так как он достаточно низкий.

7.4. Радиатор из алюминиевых пластин

Наиболее эффективными на сегодня являются кулеры с тепловыми трубками и радиатором из множества тонких алюминиевых пластин.

Тепло от процессора моментально отводится по тепловым трубкам к пластинам, на которых также быстро отводится воздушным потоком вентилятора благодаря высокой площади рассеивания. Такая конструкция имеет очень низкую теплоемкость и тепловую инерцию, поэтому эффективность охлаждения значительно повышается при небольшом увеличении скорости вращения вентилятора.

7.5. Никелевое покрытие

Хорошие брендовые кулеры могут иметь никелевое покрытие тепловых трубок, медного основания и даже алюминиевых пластин радиатора.

Никелевое покрытие предотвращает окисление поверхности. Она всегда остается красивой и блестящей Но самое главное то, что окись не препятствует отводу тепла и кулер не теряет своих свойств. Хотя, по большому счету, разница будет не значительной.

7.6. Размер радиатора

От размера радиатора всегда зависит эффективность кулера. Но кулеры с большими радиаторами не всегда могут поместиться в стандартный корпус компьютера. Высота радиатора башенного типа для стандартного корпуса не должна превышать 160 мм.

Также имеет значение ширина радиатора. Кулер с большим радиатором может не вместиться из-за близко расположенного блока питания. Также нужно учитывать размер и компоновку материнской платы. Может так получиться, что кулер не удастся установить из-за высоко выпирающих радиаторов материнской платы возле процессора, близко расположенных высоких модулей памяти и т.п.

Все это нужно учитывать заранее и при сомнениях замерить нужные расстояния в вашем компьютере. Лучше подстраховаться и взять кулер немного поменьше. Если процессор очень горячий, а корпус маленький или мешают элементы торчащие на материнской плате, то оторвите их вам подойдет горизонтальный кулер с тепловыми трубками и специально сконструированный с достаточным отступом от материнской платы.

7.7. Вес радиатора

Чем радиатор больше, тем он тяжелее и чем радиатор тяжелее, тем он больше Ну а если по существу, то чем выше TDP процессора, тем тяжелее должен быть радиатор. Для процессора с TDP 100-125 Вт хватит радиатора весом 300-400 грамм, для монстра типа AMD FX9xxx с TDP 200-220 Вт нужен радиатор не меньше 1 кг, а то и все 1200-1300 грамм. Я не буду приводить вес радиатора для каждого процессора, так как все это вы увидите в таблице, которую можно скачать в разделе « ».

8. Вентиляторы

От размера, скорости и других параметров вентилятора зависит эффективность кулера и уровень шума, который он создает.

8.1. Размер вентилятора

В целом чем больше вентилятор, тем он эффективнее и тише. В самых дешевых кулерах устанавливаются вентиляторы размером 80×80 мм. Их преимущество – простота и дешевизна замены (что бывает редко). Недостаток – самый высокий уровень шума.

Лучше приобретать кулер с вентилятором побольше – 92×92, 120×120 мм. Это также стандартные размеры и их легко в случае чего заменить.

Для особо мощных и горячих процессоров, таких как AMD FX9xxx лучше брать кулер с вентилятором стандартного размера 140х140 мм. Такой вентилятор стоит подороже, но шума будет меньше.

Лучше ограничить выбор кулерами со стандартными размерами вентиляторов, вдруг все таки когда-то придется заменить? Но это не принципиально, так как среди нас есть кулибины настоящие самородки, которые прикрутят на коленке любой вентилятор к любому радиатору

8.2. Тип подшипника вентилятора

Самые дешевые вентиляторы имеют подшипник скольжения типа втулка (Sleeve Bearing). Такие вентиляторы считаются менее надежными и менее долговечными.

Более надежными считаются вентиляторы с шариковым подшипником (Ball Bearing). Но они издают больше шума.

Большинство современных вентиляторов имеют гидродинамический подшипник (Hydro Bearing), который сочетает в себе надежность с невысоким уровнем шума.

8.3. Количество вентиляторов

Для разгона таких монстров как AMD FX9xxx с TDP 200-220 Вт лучше взять кулер с двумя вентиляторами 140×140 мм. Но учтите, чем больше вентиляторов, тем выше уровень шума. Поэтому ненужно брать кулер с двумя вентиляторами для процессора с TDP до 180 Вт. Рекомендации по количеству и размеру вентиляторов есть в таблице из раздела « ».

8.4. Обороты вентилятора

Чем меньше радиатор и размер вентилятора, тем его обороты будут выше. Это необходимо, чтобы компенсировать низкую площадь рассеивания и слабый воздушный поток.

В дешевых кулерах обороты вентилятора могут варьироваться в пределах 2000-4000 об/мин. При скорости 2000 об/мин шум вентилятора становится хорошо различимым, при скорости 3000 об/мин – шум становится назойливым, ну а при 4000 об/мин ваша комната превратится в маленькую взлетную площадку…

Идеальным вариантом является вентилятор размером 120-140 мм с максимальной скоростью 1300-1500 об/мин.

8.5. Автоматическая регулировка оборотов

Материнские платы умеют регулировать обороты кулера в зависимости от температуры процессора. Регулировка может осуществляться путем изменения напряжения питания (DC), что поддерживается всеми материнскими платами.

Более дорогие кулеры могут оснащаться вентиляторами со встроенным контроллером оборотов (PWM). В таком случае материнская плата также должна поддерживать регулировку оборотов через ШИМ-контроллер (PWM).

Хорошо если на кулере установлен вентилятор размером 120-140 мм с оборотами в диапазоне 800-1300 об/мин. В таком случае вы практически никогда не будите его слышать.

8.6. Разъем кулера

Процессорные кулеры могут иметь 3-пиновый или 4-пиновый разъем для подключения к материнской плате. 3-пиновые управляются путем изменения напряжения материнской платой (DC), а 4-х пиновые с помощью ШИМ-контроллера (PWM). ШИМ-контроллер может более точно управлять оборотами кулера, поэтому лучше приобретать кулер с 4-пиновым разъемом.

8.7. Уровень шума

Уровень шума зависит от скорости вращения вентилятора, конфигурации его лопастей и измеряется в децибелах (дБ). Тихими считаются вентиляторы с уровнем шума до 25 дБ. По этому показателю можно сравнить несколько кулеров и, при прочих равных параметрах, выбрать тот, который издает меньше шума.

8.8. Воздушный поток

От силы воздушного потока зависит эффективность отвода тепла от радиатора и соответственно эффективность всего кулера и уровень шума. Воздушный поток измеряется в кубических футах в минуту (CFM). По этому показателю можно сравнить несколько кулеров и, при прочих равных параметрах, выбрать тот, который имеет более высокий показатель CFM. Но при этом не забудьте обратить внимание на уровень шума.

9. Крепление кулера

В креплении маленького или среднего по размеру кулера нет никаких подводных камней. А вот с большими моделями бывают сюрпризы…

Внимательно ознакомьтесь со схемой крепления кулера до его покупки. Некоторые тяжелые кулеры требуют усиленного крепления с помощью специальной рамки с обратной стороны материнской платы.

В этом случае материнская плата должна позволять установить такую рамку и в месте установки не должно быть распаянных электронных элементов. В корпусе компьютера должно быть углубление в месте предполагаемого расположения процессора. Еще лучше, если там будет окно, позволяющее устанавливать и снимать такой кулер без извлечения материнской платы.

В комплекте универсальных кулеров, которые подходят на множество сокетов, может быть множество различных креплений.

Если кулер достаточно качественный и дорогой, то они не будут лишними если вы вдруг захотите (или придется) поменять материнскую плату и процессор с переходом на другую платформу (например, с AMD на Intel). В таком случае кулер менять не придется.

10. Подсветка

Некоторые кулеры имеют светодиоды и красиво светятся в темноте. Приобретать такой кулер есть смысл, если ваш корпус имеет прозрачное окно, через которое вы наслаждаетесь тем как он работает пока вы отдыхаете Но учтите, что подсветка может мешать и раздражать не только вас, но и членов вашей семьи. Поэтому заранее продумайте где будет стоять корпус и куда будет идти свет.

11. Термопаста

Термопаста наносится на процессор для улучшения теплопередачи и это очень важно. В дешевых кулерах термопаста уже может быть нанесена на контактную площадку и прикрыта пластиковой крышкой.

В более дорогих моделях в комплекте идет маленький тюбик с термопастой, которого может хватить на 2-3 раза. Иногда термопасты в комплекте нет. Уточняйте наличие термопасты на сайте интернет-магазина.

Если термопасты в комплекте нет, то ее нужно будет приобрести отдельно. От термопасты достаточно сильно зависит передача тепла от процессора к кулеру. Разница температуры процессора с плохой и хорошей термопастой достигает до 10 градусов!

В качестве бюджетного варианта можно взять КПТ-8 в белом алюминиевом тюбике. Ее теплопроводность не такая высокая, но если процессор не сильно горячий (TDP до 100 Вт) и вы не планируете его разгонять, то этого будет достаточно. Главное, чтобы она была оригинальная! Не желательно приобретать ее в шприцах, баночках, пластиковых тюбиках с наклейками ручной работы , так как в такой упаковке очень много подделок.

Должно быть абсолютно очевидным, что упаковка является фабричной.

Близкой по качеству и цене является термопаста Алсил-3, но даже в оригинале она продается в шприцах, которые трудно отличить от подделки.

12. Производители кулеров

Лучшими производителями кулеров являются австрийская компания Noctua и японская – Scythe. Они производят кулеры высокого качества и пользуются заслуженной популярностью у обеспеченных энтузиастов Компания Noctua дает гарантию на кулеры 72 месяца.

Под выше названные бренды успешно косит тайваньская компания Thermalright, в арсенале которой есть очень похожие модели за чуть более приемлемую цену.

Но наибольшей популярностью в русскоязычных странах пользуются кулеры таких знакомых нам брендов как Cooler Master, Thermaltake, Zalman. Кулеры этих производителей имеют лучшее соотношение цена/качество.

Но по большому счету, производитель кулера не так важен, так как ломаться кроме вентилятора особо нечему. Поэтому не грех сэкономить и взять что-нибудь подешевле. Достаточно большой ассортимент и невысокие цены предлагают нам компании DeepCool, GlacialTech, Ice Hammer и TITAN.

Не бойтесь ошибиться, это всего лишь кулер А наличие гарантии пусть успокоит вашу нервную систему

13. Гарантия

На самые дешевые кулеры гарантия составляет стандартные 12 месяцев. В принципе все, что может выйти из стоя в кулере – это вентилятор, а заменить его будет несложно.

Но если вы приобретаете хороший кулер с фирменными вентиляторами, то лучше, чтобы гарантия составляла 24-36 месяцев, так как найти качественные вентиляторы с такими же характеристиками может быть сложновато и дороговато.

Топовые кулеры стоят дорого, но производители дают на них гарантию до 72 месяцев.

Не рекомендую приобретать кулеры мало известных производителей, модельный ряд которых представлен всего несколькими моделями, так как могут быть проблемы с гарантийным обслуживанием. Помните – гарантия еще никому не помешала

14. Настройка фильтров в интернет-магазине

1. С помощью таблицы определите основные параметры кулера для вашего процессора.
2. Зайдите в раздел «Системы охлаждения» на сайте продавца.
3. Выберите назначение «Для процессора».
4. Если хотите кулер получше, то выберите только лучших производителей.
5. Если хотите сэкономить, то выберите всех популярных производителей, в модельном ряду которых есть хотя бы 15-20 моделей.
6. Выберите сокет вашего процессора.
7. Отметьте в фильтре наличие тепловых трубок.
8. Размер и количество вентиляторов (не обязательно).
9. Наличие регулятора оборотов (только если это необходимо).
10. Высоту кулера (для стандартного корпуса до 160 мм).
11. Наличие подсветки (сильно сузит выбор).
12. Другие важные для вас параметры.
13. Отсортируйте выборку по цене.
14. Просматривайте кулеры, начиная с более дешевых (по фото можно определить количество тепловых трубок и массивность радиатора).
15. Выберите несколько подходящих моделей, просмотрите их фото в разных ракурсах и сравните их по тем параметрам, которых не было в фильтре.
16. Покупайте наиболее дешевую из подходящих моделей.

Не переусердствуйте с фильтрами, так как можно отсеять удачные модели. Выбирайте только самые важные для вас параметры.

Таким образом, вы получите оптимальный по соотношению цена/качество/эффективность кулер, отвечающий вашим требованиям за минимально возможную стоимость.

15. Ссылки

Ниже вы можете скачать таблицу, позволяющую легко определить основные параметры кулера, в зависимости от тепловыделения процессора (TDP).

Кулер для процессора Deepcool REDHAT
Кулер для процессора Zalman CNPS10X Optima
Кулер для процессора Deepcool GAMMAXX S40

Процессор, видеокарта и другие неотъемлемые компоненты компьютера с каждым новым поколением становятся все более мощными и, как следствие, выделяют все больше тепла. Повышенный нагрев может приводить к постоянным зависаниям компьютера, преждевременному выходу из строя отдельных элементов и раздражающему шуму вентиляторов. Усугубляет ситуацию пыль, которая регулярно скапливается в системном блоке. Владельцы ПК обычно полагаются на вентиляторы, уже установленные в корпусе производителем. Однако они зачастую не способны обеспечить правильное охлаждение компьютера и с течением времени ситуация с отводом тепла от комплектующих становится все более проблемной.

Организовать более эффективное воздушное охлаждение помогает только установка дополнительных вентиляторов в корпус компьютера. От правильного выбора корпусных вентиляторов зависит не только, насколько эффективно будут охлаждаться внутренние компоненты компьютера, но и уровень шума, что зачастую не менее важно.

Система воздушного охлаждения компьютера

Перед покупкой дополнительных корпусных вентиляторов следует, в первую очередь, заглянуть в свой компьютер – открыть крышку корпуса и посмотреть на размеры установочных мест для корпусных кулеров, а также посчитать их возможное количество. Необходимо изучить, какие разъемы для подключения дополнительных вентиляторов имеются на материнской плате. Дополнительные корпусные вентиляторы следует выбирать исходя из их типоразмера, который подойдет для Вашего ПК – это может быть 80 х 80 мм, 92 х 92 мм или 120 х 120 мм.

Конечно, предпочтительнее вентиляторы самого большого размера, если они Вам подойдут. Поскольку большой вентилятор будет работать тише. Кроме того, при одинаковой скорости вращения 120 мм вентилятор будет примерно в два раза эффективней 92 мм модели, не говоря уже о 80 мм кулере.

Сам принцип работы воздушного охлаждения ПК очень прост. Все тепло от нагретых компонентов компьютера отдается окружающему воздуху, а горячий воздух, в свою очередь, с помощью вентиляторов должен выводиться из корпуса системного блока. Иначе говоря, воздух, нагретый процессором и видеокартой, нужно куда-то «выбрасывать» из системного корпуса, одновременно заменяя его холодным. Если такой циркуляции воздуха в корпусе не происходит, то нагрев отдельных компонентов ПК резко вырастет. Для охлаждения сильно греющихся элементов компьютерной системы дополнительно устанавливаются радиаторы. Они должны быстро отводить тепло от электронного чипа, распределяя его по максимально возможной площади теплообмена.

В большинстве случаев системный блок в целях экономии оборудуется только одним – двумя корпусными вентиляторами, что естественно не спасает от чрезмерного нагрева компонентов. Как же организовать правильно систему воздушного охлаждения и сколько корпусных вентиляторов необходимо установить для этого? Стандартная схема воздушного охлаждения — это когда воздух, нагреваясь от комплектующих системного блока, поднимается наверх, а затем посредством вентилятора блока питания выбрасывается наружу. Такая схема не слишком эффективна, к тому же весь нагретый воздух постоянно проходит через блок питания, из-за чего последний зачастую преждевременно выходит из строя.

Вместо такого стандартного подхода можно использовать схему с установкой двух дополнительных корпусных вентиляторов – один, размещаемый на фронтальной стенке корпуса, будет работать на «вдув», а другой, расположенный на задней стенке – на «выдув». Давление внутри корпуса выровняется, пыль перестанет оседать, а внутренние компоненты будут более эффективно охлаждаться.

При необходимости, например, для эффективного охлаждения мощной игровой системы, можно установить и еще несколько дополнительных вентиляторов в корпус. При установке нескольких вентиляторов для достижения наилучшего воздухообмена можно разместить их таким образом, чтобы они работали только в одну сторону – на выдув. Одновременно должен быть обеспечен свободный доступ наружного воздуха в корпус за счет достаточной площади вентиляционных отверстий.

Конечно, можно просто навешать как можно большее количество вентиляторов. Но это не имеет большого смысла, поскольку установка каждого нового вентилятора в корпус поднимает эффективность охлаждения на меньшую величину, чем монтаж предыдущего. При этом уровень шума несоизмеримо повышается. Одним словом, здесь Вам потребуется обеспечить максимальную эффективность охлаждения системного блока при минимальном количестве активных элементов.

В целом, установка дополнительных корпусных вентиляторов дает уменьшение температуры внутри системного блока. Также при оптимальной организации системы воздушного охлаждения с дополнительными вентиляторами можно немного снизить уровень шума. Ведь в условиях перегрева вентиляторы на процессоре и видеокарте начинают разгоняться до значений, близких к максимальным.

Снижение же температуры внутри корпуса будет способствовать падению оборотов и уменьшению шума. Правда, тут встает проблема шума уже от работающих корпусных вентиляторов. Но тут многое зависит от правильности выбора дополнительных кулеров.

Выбор корпусных вентиляторов для ПК

Помимо габаритных типоразмеров, корпусные вентиляторы обладает еще несколькими важными характеристиками, на которые при выборе стоит обратить самое пристальное внимание:

— Скорость вращения/уровень шума

Скорость вращения (RPM) измеряется в количестве оборотов за одну минуту. Чем выше скорость вращения вентилятора, тем более эффективно охлаждается системный блок. Но более высокая скорость приводит и к увеличению шума. Средней скоростью вращения вентилятора считаются значения от 2000 до 3000 об/мин. Быстроходные вентиляторы — свыше 3000 об/мин, а тихоходные в — до 2000 об/мин.

Важно понимать, что уровень шума во многом зависит именно от количества оборотов вентилятора. И даже высококачественный и дорогостоящий кулер на оборотах свыше двух с воловиной тысяч в минуту будет шуметь.

Излишний шум, как известно, очень противная вещь. Особенно когда Вам нужно провести за компьютером несколько часов – тогда шум от работающих вентиляторов уже начинает серьезно раздражать. Поэтому необходимо найти компромисс между эффективностью охлаждения (количеством оборотов) и шумом вентилятора.

Уровень шума, кстати, обычно указывается производителем. Если уровень шума составляет примерно от 21до 30 дБ(А) –это нормально, но если он выше или в районе 35 дБ(А) – это уже достаточно шумно и повод задуматься о выборе другой модели.

— Тип подшипника

Следующая характеристика вентилятора, влияющая на надежность, долговечность изделия и уровень шума – это тип используемого подшипника. Самым простым и дешевым решением считаются вентиляторы на подшипнике скольжения, представляющем собой обычную медную втулку. Главные достоинства подшипника скольжения – это низкая цена кулера и относительно низкий уровень шума. Правда, при отсутствии должного уровня смазки втулка с течением времени начинает шуметь все сильнее и быстро изнашивается.

Очевидные недостатки подшипника скольжения заключаются в довольно низком ресурсе и ограниченной сфере применения (плохо переносит работу в зоне повышенной температуры и в горизонтальном положении).

Альтернативой вентилятору с подшипником скольжения является кулер на двойном шарикоподшипнике (подшипник качения). Ресурс такого устройства уже может достигать 150 000 часов непрерывной работы. Кроме того, он может работать внутри корпуса в любых положениях и в зоне с повышенной температурой. Но шумят подобные вентиляторы несколько больше, чем упомянутые ранее. Хотя здесь многое зависит от качества изготовления.

Зато вентиляторы на подшипнике качения отличаются тем, что их характеристики практически не ухудшаются со временем. Объективно они предпочтительнее стандартных вентиляторов с подшипником скольжения. Правда, и стоят дороже.

Также в продаже встречаются вентиляторы с гидродинамическим подшипником. Это практически тот же подшипник скольжения, но способный самостоятельно смазываться в процессе своей работы. Благодаря постоянному контакту со смазочной жидкостью износ подшипника в режиме работы вентилятора практически отсутствует. Поэтому ресурс таких корпусных вентиляторов достаточно высок. Также их несомненным преимуществом является бесшумность в работе. Единственный минус – высокая цена.

В продаже сегодня можно увидеть и разнообразную экзотику. Например, подшипники с втулками из самосмазывающихся материалов или один шарикоподшипник с втулкой вместо двух шарикоподшипников. Безусловно, подобная продукция вряд ли сможет похвастаться какими-либо высокими эксплуатационными характеристиками.

— Конструкция крыльчатки

С точки зрения эффективности охлаждения, очень важная сама конструкция крыльчатки вентилятора, форма и количество лопастей. Тут необходимо помнить, что вентилятор с большим диаметром крыльчатки способен обеспечить такой же «расход воздуха» (эффективность охлаждения) при меньших оборотах, чем его менее габаритный собрат. А уровень шума будет при этом ниже. При одинаковой максимальной производительности и мощности, КПД будет все равно выше у корпусного вентилятора большего диаметра, в сравнении с более быстроходным кулером меньшего диаметра. Рекомендуется также обращать внимание на количество лопастей – чем их больше у вентилятора, тем он работает тише.

К сожалению, многие владельцы ПК до сих пор относятся к выбору корпусных вентиляторов не слишком ответственно и внимательно. Результатом такого подхода является излишний шум, аварийные отключения компьютера, преждевременный выход из строя отдельных компонентов системного блока. Стоит помнить, что без эффективной системы охлаждения любая новейшая и дорогостоящая видеокарта или процессор за считанные секунды могут прийти в негодность. Поэтому так важно правильно выбрать и установить в корпус своего ПК дополнительные вентиляторы для эффективного отвода тепла и охлаждения.

Кулеры на процессоры, кулеры на винчестеры, кулеры на видеокарты и системные чипсеты. Прибавьте к этому кардкулеры, системные бловеры и кулеры для ноутбуков. В таком количестве устройств для охлаждения легко можно запутаться, и помаленьку начинаешь верить, что кулеры - основная составляющая сегодняшнего компьютера. К счастью, или к сожалению, но пока что это не так, и на сегодняшний день ещё нет необходимости обвешивать Ваш любимый ПК шумными вентиляторами до тех пор, пока он не взлетит. В этой статье мы постараемся разобраться, что же в компьютере является источниками тепла, какие существуют способы охлаждения этих компонентов, и надо ли вообще бороться с повышенной температурой компьютера.

Теоретические основы охлаждения

Итак, немного теории. Из курса физики известно, что любой проводник, по которому протекает электрический ток, выделяет тепло. Это означает, что абсолютно все составляющие компьютера, начиная от центрального процессора и заканчивая проводами питания, подогревают окружающий воздух. Количество теплоты, выделяемое тем или иным компонентом компьютера напрямую зависит от его энергопотребления, которое, в свою очередь, определяется множеством других факторов: если мы говорим о жёстком диске, то мощностью электромоторчика и электроникой контроллера, а если о процессоре или другом чипе, то числом интегрированных в него элементов и технологическим процессом его производства. Такова физика нашего мира, и от этого никуда не деться. Но ведь никому до сих пор не пришла в голову идея клеить радиаторы на электрические провода и обдувать, скажем, внутренние модемы! Это потому, что различные компоненты компьютера влияют на температуру в корпусе по-разному, и если такое "холодное" устройство, как модем не требует никакого дополнительного охлаждения, то той же самой видеокарте мы уделяем слишком много внимания, поэтому на современные платы и ставят огромные кулеры, иногда даже с двумя вентиляторами.
Но прежде всего, давайте повторим, что же такое кулер. Кулер (от англ. Cool - холод) представляет собой устройство для охлаждения чего-либо. Основной задачей любого кулера является снижение и поддержание температуры охлаждаемого тела на заданном уровне. И в зависимости от типа охлаждаемого устройства, будь то транзистор, чип, процессор или даже винчестер, применяются различные типы кулеров. В нашем понятии кулер укрепился, как "большая железяка с пропеллером", и чем она больше, тем она лучше. Однако, кулеры могут представлять из себя и более сложные устройства, стоимостью сотни долларов. Обычно, кулеры, применяющиеся в компьютерах, состоят из вентилятора, радиатора и крепления.

Радиаторы

Радиатор (от англ. Radiate - излучать) служит для отвода тепла от охлаждаемого объекта. Он находится в непосредственном контакте с охлаждаемым объектом, и его основная функция - принять на себя часть выделяемого телом тепла и рассеять её в окружающий воздух. Как известно, опять же из курса физики, объект отдаёт тепло только со своей поверхности, а это означает, что для достижения наилучшего отвода тепла, охлаждаемый объект должен иметь как можно большую площадь поверхности. В сегодняшних радиаторах площадь поверхности увеличивается за счёт установки большего количества рёбер. Тепло от охлаждаемого объекта переходит к основанию радиатора, а потом равномерно распределяется по его рёбрам, после чего оно уходит в окружающий воздух, и этот процесс называется излучением. Воздух вокруг радиатора постепенно нагревается, и процесс теплообмена становится менее эффективным, поэтому эффективность теплообмена можно будет поднять, если постоянно подавать холодный воздух к рёбрам радиатора. Для этого сегодня используются вентиляторы. Но о них мы поговорим чуть позже.
Радиатор должен иметь хорошую теплопроводность и теплоёмкость. Теплопроводность определяет скорость распространения тепла по телу. Для радиатора теплопроводность должна быть как можно более высокой, потому что зачастую площадь охлаждаемого объекта в разы меньше, чем площадь основания радиатора, и при низкой теплопроводности тепло от охлаждаемого объекта не сможет равномерно распределиться по всему объёму, по всем рёбрам радиатора. Если радиатор выполнен из материала с высокой теплопроводностью, то в каждой его точке температура будет одинакова, и со всей площади его поверхности тепло будет выделяться с одинаковой эффективностью, то есть не возникнет ситуации, когда одна часть радиатора будет раскалённой, а другая - останется холодной и не будет отдавать тепло в окружающий воздух. Теплоёмкость определяет количество теплоты, которое нужно сообщить телу, чтобы повысить его температуру на 1 градус. Для радиаторов теплоёмкость должна быть как можно более высокой, потому что при остывании на один градус тело отдаёт то же самое количество теплоты. Теплоёмкость и теплопроводность радиатора зависят от материала, используемого для его изготовления.

Таблица термических свойств материалов

Как видно, для изготовления радиаторов выгоднее всего использовать два материала: алюминий и медь. Первый из-за низкой стоимости и высокой теплоёмкости, а второй - из-за большой теплопроводности. Серебро слишком дорого стоит, чтобы его можно было использовать для создания радиаторов, но даже если не брать в расчёт его высокую цену, благодаря хорошей теплопроводности, этот металл лучше всего применять для изготовления только лишь оснований радиаторов.
Конструкция радиатора также имеет большое значение. К примеру, рёбра могут быть установлены под разным углом к воздушному потоку. Они могут быть прямыми по всей длине радиатора, или рассечены поперёк, они бывают толстые и с заусенцами, если радиатор произведён по технологии выдавливания, или тонкими и гладкими, если он был отлит из расплавленного металла. Рёбра могут быть плоскими, согнутыми из пластин и впрессованными в основание. Радиатор вообще может быть игольчатым, то есть вместо рёбер иметь цилиндрические или квадратные иглы. Сегодня известно, что по конструкции рёбер лучше всего показывают себя игольчатые радиаторы.

Тепловой интерфейс

Радиаторы прилегают своим основанием к охлаждаемому объекту, и тепло от него к радиатору переходит лишь через поверхность их соприкосновения, поэтому надо стремиться, чтобы она была как можно больше. Но даже имеющуюся обычно площадь соприкосновения (к примеру, поверхность ядра процессора) надо использовать на все сто процентов. Дело в том, что при соприкосновении двух поверхностей, между ними остаются мельчайшие полости, заполненные воздухом. Этого невозможно избежать, и какой бы ровной и гладкой не казалась Вам поверхность радиатора, она всё равно имеет трещинки и впадины, где собирается воздух. Воздух очень плохо проводит тепло, а потому эффективность охлаждения будет существенно ниже возможностей радиатора.
Чтобы избавиться от воздушных подушек и увеличить эффективность охлаждения, применяют различные тепловые интерфейсы. Они имеют высокую теплопроводность и за счёт текучести заполняют собой все неровности основания радиатора. В результате, те места, где раньше был мешающий нам воздух, теперь заполнены хорошо проводящим тепло материалом, и радиатор уже работает с максимальной отдачей. Тепловые интерфейсы бывают различных типов: термопасты или проводящие прокладки. Прокладки представляют собой резиноподобные полимерные пластинки, нанесённые на основание радиаторов. При нагреве они изменяют своё агрегатное состояние и размягчаясь заливают собой все неровности. Сейчас термопасты поставляются в комплекте с подавляющим большинством фирменных кулеров. Чаще термопаста просто вкладывается в коробочку с кулером в шприце или маленьком целофановом пакетике. Но бывает, что она уже нанесена на основание радиатора. В этом случае её хватит лишь на одну-две установки, так как собрать её с охлаждаемого чипа или процессора будет сложнее, чем купить ещё один пакетик с пастой. При выборе термоинтерфейса я бы рекомендовал использовать термопасты, а не термопрокладки. Большая текучесть термопаст позволяет им лучше заполнять собой все неровности радиатора, а за счёт использования в своём составе таких материалов, как серебро или алюминий, они обладают более высокой теплопроводностью. Сегодня в продаже можно встретить термопасты с 90%-ным содержанием серебра. И хотя серебро является отличным электрическим проводником, изготовители гарантируют, что термопаста не замкнёт контакты элементов платы или устройства, на которое она нанесена, но всё же рекомендуют не проверять изолирующие свойства их продукта и по возможности избегать попадания термопаст на электрические элементы компьютера.

Вентиляторы

Вентиляторы обеспечивают непрерывный поток воздуха, обдувающий радиатор, превращая менее эффективный процесс излучения в более эффективный - конвекцию. Конвекция - это процесс обмена тепла, отличающийся от излучения тем, что охлаждающий воздух постоянно находится в движении. В активных кулерах он принудительно поступает в радиатор и нагреваясь, рассеивается в окружающей среде. С использованием вентилятора кулер становится намного производительнее, и температура охлаждаемого объекта может падать в два раза, а то и больше, в зависимости от производительности вентилятора. Производительность вентилятора - это основная его характеристика, измеряющаяся в количестве кубических футов воздуха, перегоняемых им в минуту, сокращённо - CFM (Cubic Feet per Minute). Она главным образом зависит от площади вентилятора, его высоты, профиля лопастей и частоты их вращения. Чем эти величины больше, тем большее количество воздуха сможет перегонять вентилятор, и соответственно тем более эффективным будет охлаждение. Сегодня в вентиляторах для компьютерных кулеров нет возможности бесконечно увеличивать ни размеры, ни скорость вращения крыльчатки. Понятно, что вентилятор размером больше 80 мм уже трудно разместить в корпусе, а частота вращения пропеллера напрямую влияет на уровень его шума. Кроме того, больший по размерам вентилятор должен будет иметь более мощный и более дорогой электрический моторчик, что скажется на его стоимости.
Все вентиляторы, используемые сегодня в компьютерах, питаются от постоянного тока, чаще всего напряжением 12В. Для подключения к питанию они используют трёхконтактные Molex-коннекторы (для Smart-вентиляторов) или четырёхконтактные PC-Plug коннекторы.

Разъём Molex имеет три провода: чёрный (земля), красный (плюс) и жёлтый (сигнальный). PC-Plug имеет четыре провода: два чёрных (земля), жёлтый (+12 Вольт) и красный (+5 Вольт). Разъёмы Molex устанавливаются на материнских платах, чтобы система сама могла контролировать скорость вращения вентилятора, подавая на красный провод различное напряжение (обычно от 8 до 12 В), и изменять её в случае необходимости. По жёлтому сигнальному проводу материнская плата получает от вентилятора информацию о частоте вращения его лопастей. Сегодня это стало очень актуальным, поскольку остановившийся на кулере процессора вентилятор может привести к повреждению процессора. Поэтому современные материнские платы следят, чтобы вентилятор всегда вращался, и если он останавливается, то выключают компьютер. Подключение через Molex имеет один недостаток: к материнским платам опасно цеплять вентиляторы с потребляемой мощностью более 6 Вт. Разъём же PC-Plug выдержит десятки Ватт, но при подключении к нему Вы не сможете узнать, работает ли Ваш вентилятор или нет. Сегодня всё чаще вентиляторы имеют в комплекте переходники PC-Plug - Molex, чтобы подключать их к блоку питания, или даже сразу оба разъёма: PC-Plug и Molex, чтобы получать питание от БП компьютера, а по сигнальному проводу Molex-а сообщать материнской плате о скорости работы моторчика.
Также вентиляторы могут иметь различный тип подвески ротора. Для этого используются подшипники скольжения (Sleeve bearing) или качения (Ball bearing). В вентиляторе может быть один или два подшипника, причём иногда в них совмещаются разные типы - Sleeve и Ball. Наиболее надёжными считаются вентиляторы с подшипниками качения (обычные шариковые подшипники). Компании-производители обещают им непрерывную работу в течение 50 000 часов, что составляет более пяти лет, а те же, которые используют подшипники скольжения, обещают жить не более 30 000 часов, около трёх с половиной лет. Сегодня уже существуют вентиляторы с керамическими подшипниками, которым обещают почти что бессмертие - 300 000 часов беспрерывной работы, а ведь это тридцать шесть лет! Однако, с одной стороны, заявленные времена жизни вентиляторов очень редко соответствуют действительности, и зачастую их надо делить на два, а то и на три, а с другой стороны, поверьте мне - тридцать шесть лет компьютер не проживёт. Стоит рассчитывать, что обычный вентилятор может жить год-два. Потом он начинает гудеть, и его надо смазывать, но даже смазка решит проблему лишь на время, и в скором времени вентилятор придётся заменить на новый.
Некоторые современные вентиляторы имеют автоматическую регулировку скорости, в зависимости от температуры окружающего воздуха или температуры радиатора. Мы расскажем Вам об одном таком в конце статьи. Практически у всех них датчик температуры стоит непосредственно на самом вентиляторе и может не отражать реальную температуру охлаждаемого объекта. То есть, при повышении температуры процессора, кулер, на котором установлен такой автоматический вентилятор, может только через пару минут повысить свои обороты. Другое дело, это вентиляторы с установленными на них сигнализациями остановки. При снижении частоты вращения ротора ниже определённого предела, специальный электронный блок на проводе вентилятора подаёт громкий писк, и Вы точно знаете, что пришло время выключить компьютер и заменить кулер.

Пассивные кулеры

Пассивные кулеры - это обычные радиаторы, установленные на охлаждаемый объект. Они отводят тепло только излучением, в случае, если не обдуваются какими-нибудь вентиляторами компьютера, и применяются для охлаждения маломощных и малых по размерам элементов, например, чипов памяти или транзисторов. Радиаторы устанавливаются сегодня на видеокарты, некоторые материнские платы, где ещё нет полноценных кулеров, модули памяти, да и вообще практически на всё, что приходится охлаждать, и даже на центральные процессоры, если они имеют малую мощность.

Частный случай пассивного кулера - распределитель тепла. Выглядит он как "лысый" радиатор, полученный из пластины, без рёбер и с небольшой площадью поверхности. Распределители тепла применяют сегодня для охлаждения системной памяти. В частности, компания Thermaltake выпускает специальные наборы для DDR SDRAM DIMM модулей. Недостатком распределителей тепла, как и пассивных кулеров, является их малая эффективность.

Активные кулеры

Активными называются кулеры, работающие за счёт конвекции. Проще говоря, это радиатор с установленным на него вентилятором. Чаще всего они используются для охлаждения процессоров. И сегодня, говоря слово "кулер", мы и подразумеваем, в первую очередь, именно их. Активные кулеры используются практически везде, где требуется охлаждение, заменяя собой обычные радиаторы. Преимуществами такого охлаждения можно назвать значительно большую эффективность в сравнении с обычными радиаторами. Активные кулеры в состоянии охлаждать раскалённые процессоры, имея при этом небольшие размеры. Но вентиляторы всегда являются источниками шума в компьютерах, а иногда и вибрации. Поэтому охлаждать ими надо лишь сильно греющиеся элементы, иначе работать за шумной машиной станет невыносимо. Ещё один недостаток активных кулеров в том, что они недолговечны. Лопасти вентилятора вращаются, и рано или поздно подшипники на роторе выйдут из строя, и он остановится. Естественно, в этом случае охлаждаемый элемент перегреется и, возможно, выйдет из строя. Но чаще всего вентиляторы перед остановкой начинают громко гудеть, так что Вы будете предупреждены заранее.

Теперь, когда мы разобрались в основах охлаждения компьютера, мы можем перейти к рассмотрению источников тепла в компьютере и способов их охлаждения.

Что в компьютере греется, и как оно охлаждается

Ну что же, имея представление о кулерах, давайте теперь составим картину, что же греется в компьютерах, и как это нужно (если нужно) охлаждать. Начнём мы с самого основного элемента любого ПК - центрального процессора. Сегодня охлаждению процессоров уделяется особое внимание, и поэтому каждый производитель кулеров для PC обязательно имеет в своём ассортименте и охладители для CPU.

Процессоры

Если не рассматривать серверные и переносные компьютеры (в том числе и ноутбуки), то сегодня в персональных компьютерах используются процессоры двух компаний-производителей: Intel и AMD. Они используют три основные платформы: Socket 370, Socket 478 и Socket 462 (Socket A). Цифры в обозначении платформы показывают число контактов каждого процессора. Естественно, между собой все эти стандарты не совместимы, и Pentium III под Socket 370 не установишь в материнскую плату с каким-нибудь другим гнездом. До недавнего времени был распространён ещё и стандарт Socket 423 под первые Pentium 4, но с приходом более современного Socket 478, он почти исчез и сейчас успешно забывается. Для каждого типа процессоров существуют свои стандарты кулеров.

В Socket 370 используют процессоры Intel Pentium III, Intel Celeron (кроме новых под Socket 478) и VIA C3. Процессоры же производства AMD (Duron, Athlon на ядре Thunderbird, Palomino и Thoroughbred) используют разъём Socket A. Кулеры для Socket 370 и Socket A почти совместимы друг с другом. Точнее, можно сказать, что они и полностью совместимы, но это не означает, что Вы сможете установить кулер под Athlon на Pentium III. Дело в том, что хотя гнезда Socket 370 и Socket A имеют одинаковые размеры, всё же стандарты, по которым AMD рекомендует строить материнские платы, отличаются от Intel-овских. Прежде всего, посмотрите на фотографию. Гнездо Socket A имеет по три зубчика спереди и сзади для крепления кулера. Изначально подразумевалось, что на процессоры Athlon будут ставиться более мощные охладители, которые потребуют более жёсткое крепление, и один зубчик может сломаться под пружиной кулера. Кроме того, AMD рекомендовала производителям материнских плат оставлять так называемую свободную зону слева и справа от гнезда. В этой зоне не должно быть никаких элементов, которые бы могли помешать установке прямоугольных кулеров длиной более 55 мм (ширина гнезда). Таким образом, на процессоры Athlon и Duron можно устанавливать кулеры размером 60x80мм и высотой насколько позволяет Ваш корпус. На Pentium III, конечно же, такие большие охладители вряд ли станут, но это опять же зависит от материнской платы.

Кроме того, многие материнские платы под Athlon/Duron имеют вокруг гнезда четыре отверстия. Это ещё один способ крепления кулера - не к гнезду, а к материнской плате. С одной стороны, он более удобный, поскольку кулер уже не отвалится, отломав зубчик, а с другой стороны - для его замены или апгрейда процессора придётся снимать материнскую плату. Хорошо это или плохо, но недавно AMD перестала требовать наличия четырёх отверстий в свободной зоне возле гнезда процессора, и все будущие кулеры будут крепиться только к нему, а не к материнской плате.
Процессоры Athlon выделяют до 73 Вт тепла в неразогнанном состоянии. Для мощных серверов такое тепловыделение процессора - обычное дело, а вот для настольных компьютеров это очень много, а к тому же площадь ядра процессора постоянно уменьшается, поэтому охладители для современных процессоров активно используют медь в своих радиаторах. И в продаже Вы сможете увидеть кулеры не только с алюминиевыми радиаторами, но и с медным основанием, или полностью медные. Некоторые производители, пытаясь увеличить эффективность кулеров, покрывают сверху медь ещё и никелем, серебром или другими материалами с высокой теплопроводностью. Вентиляторы на таких кулерах чаще всего имеют размер 60x60x25 мм, хотя сейчас большое распространение получают 70мм и 80мм модели. Они имеют меньшую скорость вращения и работают намного тише.

Процессор	Тепловыделение, Вт
AMD Duron 1100	51
AMD Duron 1200	55
AMD Duron 1300	57
AMD Athlon Thunderbird 1400	73
AMD AthlonXP (Palomino) 2100+	72
AMD AthlonXP (Thoroughbred) 2600+	68.3

В случае с охладителями для Socket 370 всё намного проще: все они цепляются за два зубчика гнезда и имеют размеры, не превышающие размеров гнезда. Обычно от 50x50 до 60x60 мм. Тепловыделение процессоров Pentium III примерно в два раза меньше, чем у Athlon, поэтому охлаждать их проще, и на Pentium III чаще всего используются кулеры с полностью алюминиевыми радиаторами или с медным основанием. Они стоят дешевле полностью медных, в которых к тому же и нет необходимости.

Если продолжать разговор про Socket 370 и вспомнить про процессоры VIA C3, то можно и вовсе забыть про кулеры. Дело в том, что VIA C3 имеют репутацию "холодных" процессоров, потому что они выделяют слишком мало тепла и могут работать и с пассивными охладителями - обычными радиаторами, или совсем простенькими кулерами. Для них тепловыделение не проблема, и поэтому компьютеры на их базе работают очень тихо.
Сегодня выгоднее выпускать кулеры для процессоров Intel Pentium 4 и Celeron под Socket478. Дело в том, что рынок охладителей под Athlon уже достаточно насыщен, а к тому же цена на компьютеры с процессорами AMD невысоки, и не каждый пользователь готов дорого заплатить за хороший кулер. С Pentium 4 ситуация совсем другая, так как они стоят намного дороже конкурентов от AMD, и на рынок высокопроизводительных процессоров можно продавать кулеры стоимостью несколько десятков долларов.

В компьютерах с процессорами Pentium 4 и Celeron под Socket 478 кулер крепится к специальной стойке на материнской плате. Есть мнение, что процессоры Pentium 4 вообще не перегреваются. Оно в корне неверно, и первые Pentium 4 действительно грелись слабее своих товарищей Athlon, но сейчас энергопотребление Pentium 4 с частотой 2.8 ГГц находится в районе 64 Вт, а Pentium 4 3.0 ГГц обещает требовать до 80 Вт. Конечно, современные технологические процессы и конструкция Pentium 4 со встроенным распределителем тепла помогают ему лучше бороться с выделяемым теплом, но он также, как и Athlon требует большой кулер. Правда, коробочные варианты процессоров уже поставляются с кулерами, но при необходимости в магазинах можно найти широкий ассортимент охладителей для Pentium 4.

Кулеры под Socket 478 имеют, в основном, один вид крепления: двумя стальными скобами они цепляются за пластиковые упоры материнской платы и крепко прижимаются к поверхности процессора. Иногда от слишком сильных пружин кулера материнская плата слегка изгибается, но по большому счёту это не страшно. Для компьютеров, использующих Pentium 4 в низких или серверных корпусах, существуют кулеры, крепящиеся к материнской плате без использования стоек вокруг процессора.

Так же, как и в случае с некоторыми охладителями под Athlon, в них крепление проходит сквозь отверстия в материнской плате (для этого с неё придётся снять стандартные держатели для кулера) и фиксируется сверху на процессоре. В этом случае на плату подаётся куда меньшая физическая нагрузка. К сожалению, такие кулеры мало распространены.
Под Pentium 4 выпускаются кулеры с различными радиаторами. Здесь есть как чисто алюминиевые, так и с медными основаниями, или полностью медные. Вентиляторы для таких кулеров обычно ставятся тихие, потому что их низкая производительность компенсируется большими размерами радиаторов. Хотя, громкие модели тоже нередкое явление среди охладителей для Socket 478.

Времена, когда питьевая вода из-под крана была вкусной и полезной и её можно было пить без дополнительной фильтрации, давно прошли. В настоящее время качество водоснабжения значительно снизилось, и именно по этой причине в офисных помещениях, а также на предприятиях и в общественных местах, всё чаще стали появляться специальные устройства - кулеры для воды.

Что такое кулер для воды

Кулер - это устройство, предназначенное для обеспечения сотрудников и посетителей предприятий, офисов, городских и частных компаний, а также иных объектов питьевой холодной и горячей водой. Оно представляет собой конструкцию, состоящую из тары с питьевой водой (обычно это пластиковая бутылка ёмкостью от 19 до 30 литров), диспенсера, соединительного патрубка и обратного клапана.

Принцип работы

После подсоединения бака жидкость поступает в распределительную систему диспенсера, состоящую из ёмкостей для хранения холодной и горячей воды. В первую очередь жидкость поступает в бачок для холодной воды, откуда через соединительный патрубок подводится к бойлеру, где готовится горячая вода. Между двумя ёмкостями устанавливается обратный клапан, который уравновешивает давление системы и не допускает пересечения потоков воды.

Кулер состоит из ёмкостей для холодной и горячей воды, между которыми устанавливается разделительный обратный клапан

Технические характеристики кулеров

Основными параметрами, по которым различаются кулеры для воды, являются:

• мощность нагрева и охлаждения воды;
• производительность при нагреве и охлаждении;
• технология охлаждения;
• способ загрузки ёмкости с водой.

Таблица: сравнение характеристик кулеров разных моделей

Виды кулеров для воды

Кулеры для воды делятся на несколько видов в зависимости от способа установки и режима подачи холодной воды.

1. Напольные кулеры. Работают от сети 220 В и устанавливаются на ровную и плоскую поверхность пола. Верхняя лицевая панель любого устройства имеет индикаторное табло, на котором отображается информация о выбранном режиме работы, то есть о том, какая вода подаётся в данный момент - горячая или холодная. Некоторые модели напольных кулеров оснащены камерой озонирования, которая позволяет проводить дезинфекцию столовых приборов и посуды. Напольный кулер устанавливается на ровную поверхность и подключается в электрическую сеть

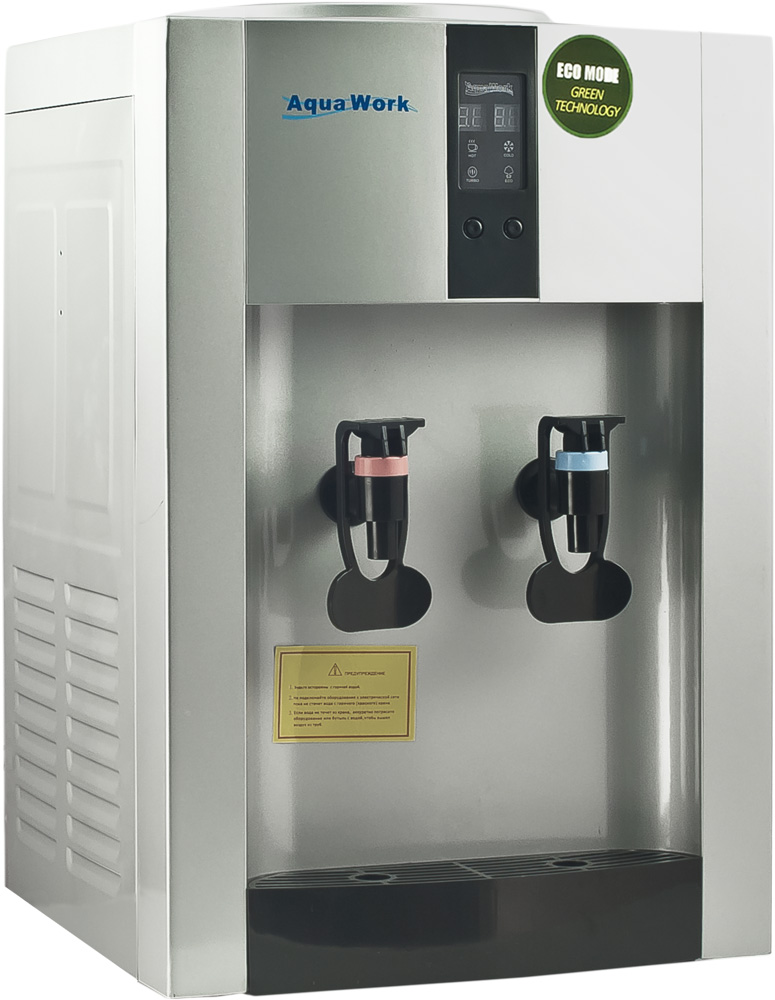

2. Настольные кулеры. Являются классическим вариантом бутилированного диспенсера. Устройства представляют собой конструкцию, состоящую из большой пластиковой основы и ёмкости для воды объёмом от 18 до 30 литров. Перед размещением настольного кулера следует проверить прочность поверхности, на которую планируется установка аппарата, так как он обладает довольно большим весом и может упасть во время эксплуатации. Настольный кулер работает так же, как и напольный, но устанавливается на стол и требует проверки прочности его основания

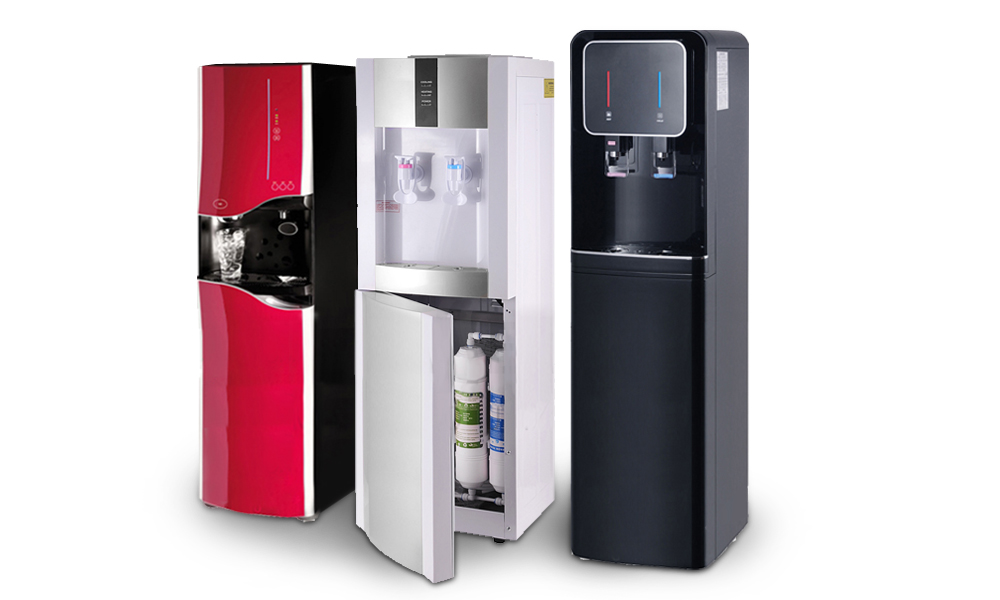

3. Проточные диспенсеры. В кулеры проточного типа вода поступает не из съёмных переносных ёмкостей, а из общей водопроводной системы. В таких аппаратах предусмотрена встроенная система очистки, принцип работы которой похож на устройство домашних фильтров воды, устанавливаемых под мойку на кухне. Дополнительно в некоторые модели могут встраиваться ультрафиолетовые лампы, предназначенные для борьбы с вредными микроорганизмами.
   Проточные кулеры не требуют покупки воды в пластиковых бутылях, а забирают её из водопроводной системы

Если планируется не использовать аппарат в течение длительного времени, его стоит отключить от сети электропитания.

Таблица: преимущества и недостатки кулеров разных типов

Вид кулера	Преимущества	Недостатки
Напольный	компактность; двухрежимность (охлаждение и нагрев воды); разнообразие моделей; наличие дополнительных функций газирования и фильтрации воды; встроенный отсек для хранения различной утвари (не во всех моделях); пригодность для интенсивной эксплуатации; простота использования.	большие габариты; высокая стоимость.
Настольный	невысокая стоимость; лёгкость и компактность; простота транспортировки.	наличие подставки; отсутствие дополнительных встроенных устройств.
Проточный	независимость от имеющегося запаса воды; отсутствие ограничений на потребление воды; глубокая степень очистки; экономичность из-за низкой себестоимости водопроводной воды.	необходимость периодической замены фильтров; высокая стоимость; невозможность перемещения после установки; зависимость от системы водоснабжения.

В зависимости от используемой технологии охлаждения кулеры бывают двух типов: электронные и компрессорные.

Кулеры с электронным охлаждением

Работа кулеров с электронной системой охлаждения основана на прохождении электрического тока через проводники, охлаждающиеся в местах их соединения.

Отличительные черты:

• скорость охлаждения составляет около 3 л/ч;
• надёжность и экологичность. В устройствах этого типа не используется фреон, поэтому они лишены проблем с утечкой хладагента;
• малый вес и низкая стоимость.

Кулеры с компрессорным охлаждением

Кулеры с компрессорной системой охлаждения функционируют за счёт использования охлаждающего вещества - фреона, которое также используются в холодильниках.

Компрессорные кулеры работают по тому же принципу, что и бытовые холодильники

Особенности компрессорных кулеров:

• долговечность и прочность;
• высокая производительность;
• возможность регулировки температуры охлаждения.

Таблица: преимущества и недостатки электронных и компрессорных кулеров

Вид кулера	Преимущества	Недостатки
С электронным охлаждением	простота использования; компактность; невысокая стоимость монтажных и профилактических работ; бесшумность; возможность транспортировки в горизонтальном положении.	пониженная производительность; нежелательность установки в пыльных и непроветриваемых помещениях (иначе необходим более тщательный уход); относительно медленное охлаждение жидкости; невысокая производительность (аппарат может обслуживать одновременно не более трёх человек).
С компрессорным охлаждением	возможность регулировки температуры воды; высокая производительность; охлаждение до достаточно низких температур.	сильный шум; транспортировка исключительно в вертикальном положении; большой вес; высокая стоимость.

Схемы кулеров

Схема и устройство кулера зависит от его вида и назначения, а также от технологии фильтрации воды.

Схема проточного кулера

Проточный кулер для воды состоит из четырёхступенчатого фильтра, ультрафиолетовой лампы, ёмкостей для горячей и холодной воды с соответствующими элементами (нагревательным и охлаждающим). Применение большого количества фильтров и УФ-лампы обусловлено тем, что в качестве источника воды используется система водоснабжения (водопровод). Они препятствуют процессу репродукции вирусных и бактериальных частиц.

Проточный кулер имеет четырёхступенчатый фильтр и ультрафиолетовую лампу, которые необходимы для предварительной очистки водопроводной воды

Кулер с компрессорным охлаждением состоит из следующих компонентов:

• осадочный фильтр (Sediment Filter) - производит очистку воды от 90% взвешенных частиц размером более 5 мкм;
  Осадочный фильтр задерживает все посторонние частицы размером более 5 мкм
• угольный префильтр (Carbon Pre-Filter) - удаляет хлор и органические химические вещества, а также улучшает вкус воды;
  Угольный предфильтр служит для удаления хлора и различных органических примесей
• ультрафильтрационный фильтр (UF Membrane Filter) или мембрана обратного осмоса (RO Membrane Filter) - очищают воду от бактерий, вирусов, тонких частиц, растворённых минералов и кристаллов соли;
  Ультрафильтрационный фильтр очищает воду от вирусов, растворённых минералов и солей
• угольный постфильтр (Post Carbon Filter) - удаляет запахи, привкусы и органические субстанции, оставшиеся после прохождения через мембрану обратного осмоса или мембрану ультрафильтрации;
• ёмкости и краны для подачи горячей и холодной воды;
• компрессор - создаёт давление, необходимое для превращения хладагента в жидкость и её дальнейшего испарения с поглощением избыточного тепла;
  Компрессор кулера выполняет те же функции, что и в холодильнике, обеспечивая испарение хладагента
• повышающий насос - устанавливает давление, обеспечивающее оптимальную производительность системы.
  Кулер с компрессорной системой охлаждения состоит из четырёхступенчатого фильтра, компрессора, повышающего насоса и трубок, по которым циркулирует хладагент

Выбор питьевого кулера - довольно ответственный шаг, так как от его типа и устройства будет зависеть качество воды, а соответственно, и здоровье людей. При выборе кулера следует ориентироваться на следующие характеристики:

1. Размер аппарата.
2. Технология фильтрации. Наиболее предпочтительным будет устройство с многоступенчатой системой очистки воды.
3. Наличие ультрафиолетовой лампы, особенно если предполагается, что воду будут пить дети.
4. Температура воды внутри устройства. Лучше, если она будет составлять +98 o С для горячей воды и +4 o С для холодной. Дополнительным преимуществом будет возможность регулирования температуры.
5. Наличие дополнительных функций: защита от детей, дозатор, таймер (программирование кулера на автоматическое включение/выключение).

Ремонт кулера своими руками

Несмотря на то, что кулер для воды является бытовым прибором, он рассчитан на длительное применение и поэтому требует периодического обслуживания, а иногда и ремонта. Для проведения этих работ аппарат часто требуется разбирать.

Для того чтобы разобрать кулер, нужно выполнить следующее действия:

Дальнейший разбор зависит от типа неисправности.

Основные неисправности кулеров

В процессе эксплуатации могут возникнуть разнообразные неисправности, начиная от элементарных, которые можно исправить самостоятельно, и заканчивая сложными, связанными с поломкой электромеханических компонентов.

Видео: не работает кулер для воды - самостоятельная диагностика

Вода недостаточно нагревается

Ослабление нагрева может быть связано с тем, что в процессе эксплуатации в ёмкости для горячей воды образовалась накипь . Для того чтобы проверить наличие или отсутствие накипи, нужно выполнить следующие действия:

1. Открыть заднюю крышку кулера.
2. Найти ёмкость для нагрева воды (обычно она расположена в верхней части аппарата).

   Ёмкость для нагрева воды представляет собой металлический бак, внутри которого может образовываться накипь

3. Вынуть сливные пробки (в зависимости от модели их может быть одна или две) и слить остатки воды.
4. Взять ключ №15 и с его помощью снять резиновый уплотнитель.
5. Используя маленькую фигурную отвёртку, выкрутить четыре винта (под уплотнителем).
6. Взять кусачки и аккуратно срезать хомутик с патрубка и остальные соединительные трубки.
7. Отсоединить силовые и заземляющие провода (путём откручивания винтов), а затем снять термодатчик.
   Для того чтобы снять термодатчик, необходимо отсоединить провода питания и заземления
8. Произвести демонтаж отключённой нагревательной ёмкости.
9. Проверить наличие пасты в местах установки ёмкости. Если она отсутствует, то обновить её, нанеся небольшой тонкий слой.
10. Взять демонтированную ёмкость и очистить её от стекловолоконного покрытия (оно может и отсутствовать).
    Ёмкость для горячей воды в кулере может быть завёрнута в стекловолоконное изоляционное покрытие
11. Открыть крышку, обкусив при необходимости зажимы, которые крепят её к корпусу.
12. Используя зубную щётку или небольшой ёршик, смоченный в лимонной кислоте, очистить внутреннюю поверхность ёмкости от накипи.
    На стенках и нагревательном элементе может скопиться большое количество накипи, которую необходимо удалять лимонной кислотой

Видео: чистка кулера в домашних условиях

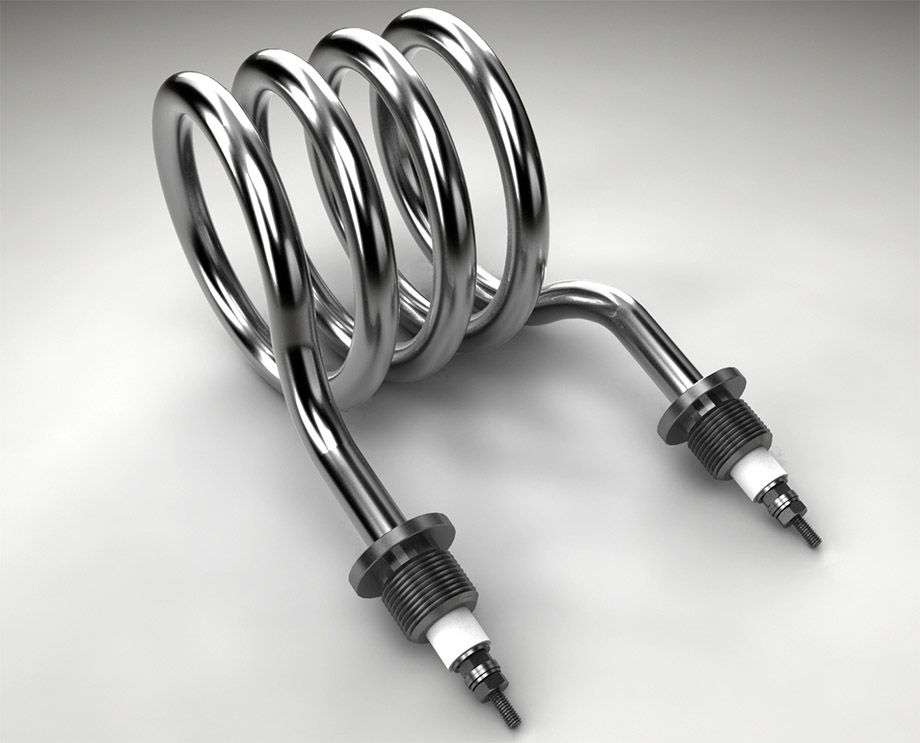

Дополнительно следует проверить ТЭН (термоэлектронагреватель), так как повреждение его целостности или снижение сопротивления также может привести к ухудшению качества нагрева воды.

Видео: проверка ТЭН

Кулер не включается

Частичная или полная потеря функциональности кулера, а также неприятный вкус воды может появиться из-за скопившейся грязи. Для того чтобы не доводить аппарат до запущенного состояния, нужно проводить его ежемесячную очистку от пыли. Перед тем как приступить к этому процессу, следует помнить, что запрещены четыре вещи: мытьё кулера под краном или душем, установка прибора в посудомоечную машину, дезинфекция с использованием парового очистителя, а также использование абразивных моющих средств (порошков и растворителей).

Для того чтобы провести очистку и дезинфекцию кулера, нужно выполнить следующее действия:

1. Отключить аппарат от сети электропитания.
2. Взять антибактериальную (влажную) салфетку и протереть корпус кулера.
3. Слить остатки жидкости из бака с водой и вынуть его.
4. Последовательно слить воду из обоих кранов.
5. Снять пробку из сливного отверстия, расположенного на дне кулера (в некоторых моделях может находиться внутри аппарата за задней крышкой), и вылить оставшуюся воду. Сливное отверстие в кулере может находиться на дне бака или на задней стенке корпуса
6. Прикрутить пробку на место.
7. Провернуть держатель для бака с водой против часовой стрелки и вынуть его.
8. Приготовить раствор из лимонной кислоты (100 граммов на 5 литров воды) и залить его в отверстие. Можно использовать средство «Биор 1» (25 граммов на 1 литр воды). При использовании этого средства категорически запрещается производить подогрев, так как таким образом можно повредить нагревательный элемент и резервуар.
   В бак заливается раствор лимонной кислоты или специальные дезинфицирующие средства
9. Убедиться в том, что обе ёмкости полностью наполнились. Для этого нужно открыть краны - вода должна вытекать ровной непрерывной струёй.
10. Подключить кулер к сети и включить его. Дождаться нагрева воды и выключить устройство из сети.
11. Подождать 5–6 часов для того, чтобы кислота продезинфицировала кулер изнутри.
12. Слить воду сначала из кранов, а потом через сливное отверстие.
13. Открутить оба крана и с помощью ёршика, смоченного спреем для мытья посуды «Антиклин», прочистить внутренние полости кранов.
14. Промыть краны чистой водой и поставить их на место.
15. Наполнить кулер чистой водой и слить её в указанной выше последовательности (повторить 2–3 раза).
16. Собрать кулер и поставить бак с новой питьевой водой.

Видео: очистка кулера

Вода приобрела горьковатый вкус

Снижение качества воды и ухудшения вкуса может произойти не только из-за загрязнения аппарата, но и по причине потери фильтрами своих свойств. Для того чтобы заменить фильтры, нужно выполнить следующие действия:

Таблица: график замены фильтров в кулере

От того, насколько тщательно производится уход за кулером, будет зависеть многое, а главное - ваше здоровье. Для того чтобы устройство работало исправно, необходимо следовать рекомендациям, которые описаны в пользовательской инструкции и в нашей обзорной статье.

Для охлаждения процессора требуется кулер, от параметров которого зависит, насколько оно будет качественным и не будет ли ЦП перегреваться. Для правильного выбора необходимо знать размеры и характеристики сокета, процессора и материнской платы. В противном случае система охлаждения может неправильно установится и/или повредить материнскую карту.

Если вы собираете компьютер с нуля, то стоит задуматься о том, что лучше – купить отдельный кулер или боксовый процессор, т.е. процессор с интегрированной системой охлаждения. Покупка процессора со встроенным кулером более выгодна, т.к. система охлаждения уже полностью совместима с данной моделью и стоит такая комплектация дешевле, чем покупать ЦП и радиатор отдельно.

Но при этом данная конструкция производит слишком много шума, а при разгоне процессора, система может не справляться с нагрузкой. А замена боксового кулера на отдельный будет либо невозможна, либо придётся отнести компьютер в специальный сервис, т.к. смена в домашних условиях в этом случае не рекомендуется. Поэтому, если вы собираете игровой компьютер и/или планируете разгонять процессор, то покупайте отдельно процессор и систему охлаждения.

При выборе кулера требуется обратить внимание на два параметра процессора и материнской карты – сокет и тепловыделение (TDP). Сокет – это специальный разъём на материнской плате, куда монтируется ЦП и кулер. При выборе системы охлаждения придётся смотреть, под какой сокет она подходит лучше всего (обычно производители сами пишут рекомендуемые сокеты). TDP процессора – это показатель, выделяемого ядрами ЦП тепла, который измеряется в Ваттах. Данный показатель, как правило, указывается производителем ЦП, а производители кулеров пишут, на какую нагрузку рассчитана та или иная модель.

Основные характеристики

В первую очередь, обратите внимание на список сокетов, с которыми совместима данная модель. Производители всегда указывают список подходящих сокетов, т.к. это самый важный пункт при выборе системы охлаждения. Если вы попытаетесь установить радиатор на сокет, который не указан производителем в характеристиках, то вы можете сломать сам кулер и/или сокет.

Максимальное рабочее тепловыделение является одним из главных параметров при выборе кулера под уже купленный процессор. Правда, TDP не всегда указывается в характеристиках кулера. Незначительные различия между рабочим TDP системы охлаждения и ЦП допустимы (например, у ЦП TDP 88Вт, а у радиатора 85Вт). Но при больших различиях процессор будет ощутимо перегреваться и может прийти в негодность. Однако, если TDP у радиатора намного больше TDP процессора, то это даже хорошо, т.к. мощностей кулера будет хватать с излишками для выполнения своей работы.

Если производитель не указал TDP кулера, то его можно узнать, «загуглив» запрос в сети, но это правило распространяется только на популярные модели.

Особенности конструкции

Конструкция кулеров сильно различается в зависимости от типа радиатора и наличия/отсутствия специальных тепловых трубок. Также есть различия в материале, из которого изготовлены лопасти вентилятора и сам радиатор. В основном, главным материалом выступает пластик, но имеются также модели с алюминиевыми и металлическими лопастями.

Самым бюджетным вариантом является система охлаждения с алюминиевым радиатором, без медных теплопроводных трубок. Такие модели отличаются небольшими габаритами и невысокой ценой, но плохо подходят для более-менее производительных процессоров или для процессоров, которые планируется разгонять в будущем. Часто идёт в комплекте с ЦП. Примечательно различие форм радиаторов – для ЦП от AMD радиаторы имеют квадратную форму, а для Intel круглую.

Кулеры с радиаторами из сборных пластин уже практически устарели, но всё ещё продаются. Их конструкция представляет из себя радиатор с комбинацией алюминиевых и медных пластин. Они значительно дешевле своих аналогов с тепловыми трубками, при этом качество охлаждения не намного ниже. Но в связи с тем, что эти модели являются устаревшими, подобрать сокет, подходящий для них, очень сложно. В целом у данных радиаторов больше нет существенных отличий от полностью алюминиевых аналогов.

Горизонтальный металлический радиатор с медными трубками для отвода тепла – это один из видов недорогой, но современной и эффективной системы охлаждения. Главный недостаток конструкций, где предусмотрены медные трубки – это большие габариты, которые не позволяют установить такую конструкцию в маленький системный блок и/или на дешёвую материнку, т.к. та может переломится под её весом. Также всё тепло отводится через трубки в сторону материнской карты, что в случае, если у системного блока плохая вентиляция, сводит эффективность трубок на нет.

Есть более дорогие разновидности радиаторов с медными трубками, которые устанавливаются в вертикальном положении, а не горизонтальном, что позволяет их монтировать в небольшой системный блок. Плюс тепло от трубок выходит наверх, а не в сторону материнки. Кулера с медными теплоотводными трубками отлично подходят для мощных и дорогих процессоров, но при этом у них выше требования к сокетам из-за их габаритов.

Эффективность кулеров с медными трубками зависит от количества последних. Для процессоров из среднего сегмента, чьё TDP составляет 80-100 Вт отлично подойдут модели, в чьей конструкции 3-4 медных трубки. Для более мощных процессоров на 110-180 Вт уже нужны модели с 6-ю трубками. В характеристиках к радиатору редко пишут количество трубок, но их легко можно определить по фото.

Важно обращать внимание на основание кулера. Модели со сквозным основанием стоят дешевле всего, но в разъёмы радиатора очень быстро забивается пыль, которую трудно вычистить. Также есть дешёвые модели со сплошным основанием, которые более предпочтительны, пускай и стоят чуть дороже. Ещё лучше выбрать кулер, где помимо сплошного основания присутствует специальная медная вставка, т.к. она намного увеличивает эффективность работы недорогих радиаторов.

В дорогом сегменте уже используются радиаторы с медным основанием или прямым соприкосновением с поверхностью процессора. Эффективность обоих полностью идентичная, но второй вариант менее габаритный и более дорогой.
Также при выборе радиатора всегда обращайте внимание на вес и габариты конструкции. Например, кулер башенного типа, с медными трубками, которые выходят вверх, имеет высоту 160 мм, что делает его помещение в маленький системный блок и/или на небольшую материнскую плату проблемным. Нормальный вес кулера должен составлять около 400-500 г для компьютеров средней производительности и 500-1000 г для игровых и профессиональных машин.

Особенности вентиляторов

В первую очередь стоит обратить внимание на размеры вентилятора, т.к. от них зависит уровень шума, простота замены и качество работы. Имеются три стандартных размерных категории:

• 80×80 мм. Данные модели стоят очень дёшево и их легко заменить. Без проблем монтируются даже в небольшие корпуса. Обычно идут в комплекте самых дешёвых кулеров. Производят много шума и не способны справится с охлаждением мощных процессоров;
• 92×92 мм – это уже стандартный размер вентилятора для среднестатистического кулера. Также легко ставятся, производят уже меньше шума и способны справляться с охлаждением процессоров средней ценовой категории, но стоят дороже;
• 120×120 мм – вентиляторы таких размеров можно встретить в профессиональных или игровых машинах. Они обеспечивают качественное охлаждение, производят не слишком много шума, им легко найти замену в случае поломки. Но при этом цена у кулера, который укомплектован таким вентилятором значительно выше. Если вентилятор таких габаритов покупается отдельно, то могут быть некоторые сложности с его установкой на радиатор.

Ещё могут встречаться вентиляторы 140×140 мм и большего размера, но это уже для ТОПовых игровых машин, на чей процессор ложится очень высокая нагрузка. Такие вентиляторы сложно найти на рынке, а их цена не будет демократичной.

Обращайте особое внимание на типы подшипников, т.к. от них зависит уровень шума. Всего их три:

• Sleeve Bearing – это самый дешёвый и не надёжный образец. Кулер, имеющий в своей конструкции такой подшипник, производит ещё дополнительно слишком много шума;
• Ball Bearing – более надёжный шариковый подшипник, стоит дороже, но тоже не отличается низким уровнем шума;
• Hydro Bearing – это сочетание надёжности и качества. Имеет гидродинамическую конструкцию, практически не производит шума, но стоит дорого.

Если вам не нужен шумный кулер, то дополнительно обращайте внимание на количество оборотов в минуту. 2000-4000 оборотов в минуту делают шум системы охлаждения отлично различимым. Чтобы не слышать работу компьютера рекомендуется обращать внимание на модели со скоростью оборотов около 800-1500 в минуту. Но при этом учтите, что если вентилятор имеет небольшой размер, то скорость оборотов должна варьироваться в пределах 3000-4000 в минуту, чтобы кулер справлялся со своей задачей. Чем больше размеры вентилятора, тем меньше он должен делать оборотов в минуту для нормального охлаждения процессора.

Также стоит обратить внимание на количество вентиляторов в конструкции. В бюджетных вариантах используется только один вентилятор, а в более дорогих их может быть два и даже три. В этом случае скорость вращения и производство шума может быть очень низким, но при этом не будет никаких проблем в качестве охлаждения процессора.

Некоторые кулеры могут регулировать скорость вращения вентиляторов автоматически, опираясь на текущую нагрузку на ядра ЦП. Если вы выбираете такую систему охлаждения, то узнайте, поддерживает ли ваша материнская карта регулировку оборотов через специальный контроллер. Обращайте внимание на наличие в материнской карте разъёмов DC и PWM. Нужный разъём зависит от типа подключения – 3-пиновый или 4-пиновый. Производители кулеров указывают в характеристиках разъём через который будет происходить подключение к материнской карте.

В характеристиках к кулерам пишут также пункт «Воздушный поток», который измеряется в CFM (кубические футы в минуту). Чем выше данный показатель, тем более эффективно справляется со своей задачей кулер, но тем выше уровень производимого шума. По сути, данный показатель практически аналогичен количеству оборотов.

Крепление к материнской карте

Небольшие или средние кулера в основном крепятся при помощи специальных защёлок или небольших шурупов, что позволяет избежать ряда проблем. К тому же прилагается подробная инструкция, где написано, как крепить и какие шурупы использовать для этого.

Сложнее дела будут обстоять с моделями, которые требуют усиленного крепления, т.к. в этом случае материнская карта и корпус компьютера должны обладать необходимыми габаритами для установки специального пьедестала или рамки с обратной стороны материнской платы. В последнем случае в корпусе компьютера должно быть не только достаточно свободного места, но и специальное углубление или окно, которое позволяет установить крупный кулер без особых проблем.

В случае с крупной системой охлаждения, то, с помощью чего и как вы будете её устанавливать, зависит от сокета. В большинстве случаев это будут специальные болты.

Перед установкой кулера процессор потребуется заранее смазать термопастой. Если на нём уже есть слой пасты, то удалите его при помощи ватной палочки или диска, смоченных в спирту и нанесите новый слой термопасты. Некоторые производители кулеров кладут термопасту в комплекте с кулером. Если таковая паста есть, то наносите её, если нет, то купите её самостоятельно. Не нужно экономить на этом пункте, лучше купите тюбик качественной термопасты, где будет ещё специальная кисточка для нанесения. Дорогая термопаста держится дольше и обеспечивает более качественное охлаждение процессора.

Список популярных производителей

Наибольшей популярностью на российском и международных рынках пользуются следующие компании:

Также при покупке кулера не забудьте уточнить наличие гарантии. Минимальный гарантийный срок должен составить не менее 12 месяцев с момента покупки. Зная все особенности характеристик кулеров для компьютера, вам не составит труда сделать правильный выбор.
