Одна из причин недостаточно хорошей работы системы отопления в доме – неграмотный монтаж отопительных батарей, неверный расчет числа секций в батарее или неправильное месторасположение радиаторов в комнате и во всем здании. Поэтому указанные в паспорте технические характеристики батареи не будут выполнены. Правильная установка радиаторов отопления подразумевает использование нескольких схем, и их нужно знать, прежде чем выбрать самую оптимальную.

Как устроен радиатор

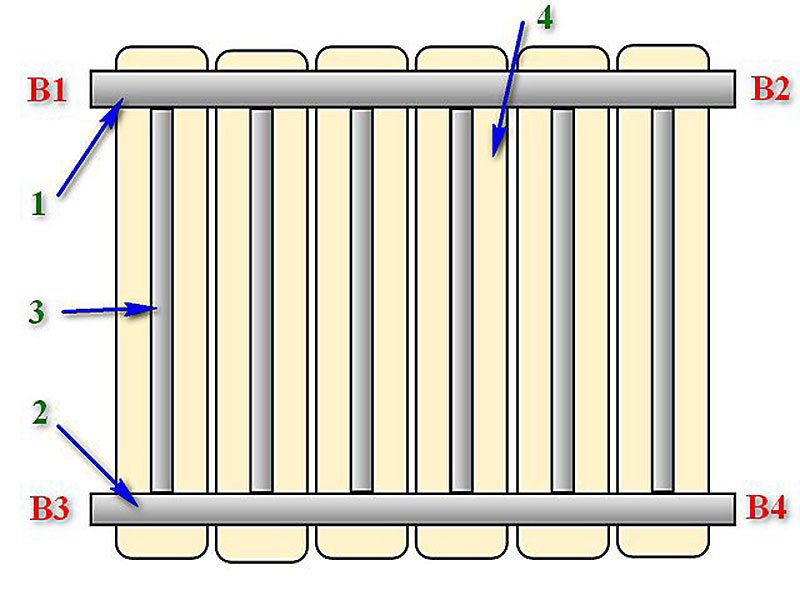

Конструктивно любой радиатор – это сборка отопительных секций, объединенных в один узел (позиции № 1 и № 2 на рисунке ниже) коллектором. Таких секций в одном радиаторе может быть сколько угодно, но обычно максимальное количество – 10-12 штук. Секции можно добавлять или убирать, так как они соединены между собой резьбой. Некоторые модели радиаторов изготавливаются неразборными, что осложняет их безремонтную эксплуатацию.

• 1 – коллектор сверху;
• 2 – коллектор снизу;
• 3 – вертикальные секционные каналы в радиаторе;
• 4 – корпус радиатора, работающий как теплообменник.

Вертикальные каналы соединяются между собой (позиция № 4), и по ним происходит движение горячей воды. Оба коллектора имеют вход и выход (на схеме для коллектора сверху это В1 и В2, для коллектора снизу это В3 и В4).

Ко входу подключается подача нагретой воды от теплогенератора, к выходу – труба обратного хода («обратка»). Ненужные отверстия закрываются резьбовыми заглушками. При покупке нового радиатора все необходимые детали для сборки, в том числе и заглушки, есть в базовой комплектации. Именно правильная установка радиаторов отопления и схема подключения коллекторов определяет эффективность работы отопительной системы. На один свободный выход обычно устанавливают кран Маевского, который тоже есть в комплекте. Эффективная установка батарей отопления включает в себя две основных схемы – 1-трубный и 2-трубный способы подключения радиаторов отопления. От выбора схемы зависит, как будут подключаться к системе подача и «обратка». В рамках выбранной схемы подключение труб с теплоносителем может быть верхним, нижним, диагональным или боковым.

Внимание: На рисунке показана упрощенная схема устройства радиатора. Конкретная модель будет отличаться конструктивными особенностями.

Однотрубная отопительная система

Подобные схемы подключения радиаторов отопления в частном доме считаются самыми простыми и используются даже в многоквартирных высотных домах, несмотря на свой низкий КПД. Популярность однотрубной схемы объясняется ее дешевизной и простым монтажом. Поэтому подключение батарей по такому принципу представляет собой одну трассу, которая проходит от подачи до «обратки», подключенной в котел. Для одного этажа однотрубная схема подключения отопления в частном доме выглядит следующим образом:

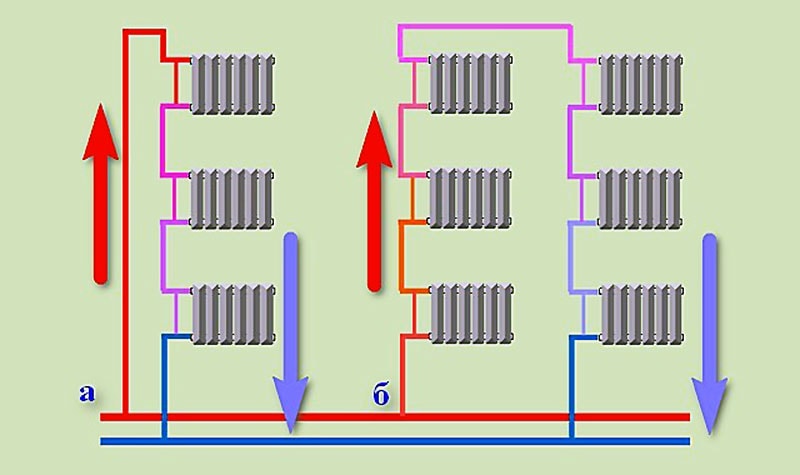

Из рисунка ясно, что обратная труба предыдущей батареи – это труба подачи следующего радиатора. Недостаток такой схемы один – в каждом следующем радиаторе температура буде ниже, чем в предыдущем. Кроме горизонтального подключения трубы с горячей водой существует и вертикальная схема, и это тоже хорошее подключение. Такую схему обычно реализуют в многоквартирном доме, она монтируется в двух вариантах – «а» и «б»:

1. По схеме «а» труба с теплоносителем подводится сверху, и вода направляется вниз.
2. По схеме «б» реализуется нижнее подключение радиаторов отопления.

Вариант «б» используют для экономии материалов, так как у этой схемы основной минус – температура на каждом следующем радиаторе понижается еще больше, чем в варианте «а».

Двухтрубная схема

Перед тем как подключить радиатор отопления, нужно изучить и 2-трубный вариант, который считается более эффективным, простым и способным поддаваться регулировке температуры в каждом обогревательном приборе. Но подключение радиатора отопления к двухтрубной системе потребует бо́льшего расхода стройматериалов и более высоких трудозатрат.

Плюс реализации такой схемы очевиден – в каждом радиаторе температура поддерживается максимально эффективно, на постоянном и стабильном уровне, а местоположение и удаленность обогревательных приборов от теплогенератора не имеет значения. Двухтрубное подключение батареи отопления осуществляется и в многоквартирных высотных домах. Подача и «обратка» заглушаются сверху, и получается подсоединение двух вертикальных коллекторов, идущих параллельно.

На практике применяются и другие схемы двухтрубного отопления – коллекторное, оно же «лучевое» или «звезда». Но такие сложные разводки применяются в основном для монтажа скрытой проводки, например, под полом. Из рисунка понятно, что необходимо сначала собрать сам коллектор, и от него развести трубы отопления по помещениям дома.

Перед тем как правильно подключить батарею отопления, нужно понять, какая схема будет наиболее эффективной для конкретной комнаты и ее геометрии. Часто батареи подключаются по двум схемам – 1-трубной и 2-трубной – даже в одной комнате.

Подключение радиатора по диагонали с верхней подачей

Вариант «А» (см. рисунок ниже) считается самым эффективным. Если батареи подключаются по такому варианту, то в расчетах отопительной системы для схемы вводится поправочный коэффициент 1, а для остальных вариантов подключения – поправки в ту или иную сторону. Нагретая вода проходит по трубной магистрали беспрепятственно, трубы заполняются на 100%, воздух в них отсутствует. В результате теплообменник греется равномерно по всей площади, что приводит к максимальной отдаче тепла в помещение.

• А – диагональное подключение радиаторов отопления с верхней подачей;
• Б – односторонняя схема с верхней подачей.

Вариант «Б» традиционно реализуется в 1-трубной схеме. Наиболее широкое распространение эта схема получила при подключении стояков с подачей теплоносителя сверху в высотках или при подключении труб с подачей снизу на нисходящих отопительных магистралях.

Положительный момент: схема работает максимально эффективно, если секций в батарее немного.

Отрицательный момент: при большом количестве секций теплообмена давления в системе может не хватить для продавливания воды по самому верхнему кольцу. Поэтому вода может протекать по ближним вертикальным секциям батареи, что спровоцирует застой на определенных участках тепломагистрали.

Примерное количество секций радиатора на одну комнату – таблица:

Даже стандартные размеры батареи отопления будут давать потери тепла до 5%. А при увеличенном количестве секций тепловые потери на каждом радиаторе могут достигать и 10%. Поэтому при подключении радиаторов отопления схемы обвязки монтаж батарей лучше проводить по первому способу – «А».

Варианты подключения радиаторов

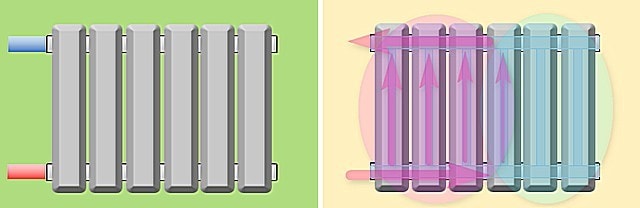

Подача воды снизу при одностороннем подключении труб

Схема имеет невысокий КПД, но при нижнем подключении трубы подачи теплоносителя она используется очень часто, даже в высотных домах. Вариант оправдывает себя простотой монтажа, экономным расходованием стройматериалов и низкими трудозатратами.

Минусы подключения по такому варианту:

1. Появление зоны застоя воды, что приведет к охлаждению самого дальнего радиатора.
2. Потери при отдаче тепла могут подняться до 20-25%.

Двухсторонняя подача снизу

Вариант используется и в частных домах, и в многоквартирных высотках. Такая схема позволяет замаскировать трубную магистраль в стене или под полом. КПД – низкий, но именно из-за возможности скрытной прокладки труб вариант пользуется популярностью.

Недостатки:

1. Потери при отдаче тепла могут подняться до 10-15%.
2. Верхние участки секций батареи будут прогреваться меньше из-за встречных потоков остывшего теплоносителя, так как горячая вода будет стремиться продвигаться по нижнему коллектору.

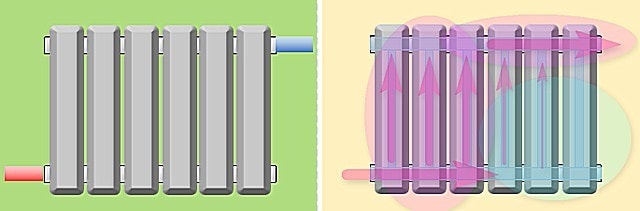

Нижнее подключение по диагонали

Самый неэффективный монтаж батарей отопления, но могут быть случаи вынужденного монтажа именно такой схемы.

Недостатки:

1. Как говорилось выше, давления в магистрали может не хватить, чтобы максимально прогреть верхние кольца системы отопления.
2. Кроме того, играет роль сопротивления и разница температур. Поэтому, если установлен радиатор с бо́льшим, чем расчетное, количеством секций, может появиться зона застоя под трубой обратной подачи теплоносителя.
3. Тепловые потери при монтаже отопления по подобной схеме составляют ≤ 20%.

Верхнее подключение с двух сторон

Перед тем как правильно подключить радиатор, вы должны понимать, что этот вариант – неэффективный. Недостатки:

1. Теплоноситель подается по верхнему коллектору, а значит, вниз он поступать не будет, и нижняя часть батареи будет всегда холодной.
2. К такому варианту также обращаются в исключительных случаях, когда нет других решений. Более или менее эффективным можно считать подключение по этой схеме высоких радиаторов.

Оптимизация подключения батареи – варианты

При уже имеющейся трубной разводке менять ее не хочется, но часто этот вариант выгоднее, чем замена радиатора или изменение всей схемы подключения батарей в системе. Оптимизировать подключение непосредственно подключаемых к батарее труб можно, если обвязка радиатора отопления будет изменена геометрически (см. рисунок ниже):

Компании, которые изготавливают отопительные батареи и радиаторы, почти всегда производят модели, рассчитанные на подключение по разным вариантам врезки, но самым оптимальным решением подключения, по крайней мере в Москве, считается диагональный вариант, который и указывается в качестве максимально эффективного в паспорте прибора. Также в инструкции по эксплуатации (а возможно, и на самом приборе) указывается правильное направление потока и другие полезные параметры. При отсутствии возможности приобрести вышеуказанный радиатор оптимизацию теплоотдачи проводят при помощи клапана.

Монтируется такой клапан между секциями, перекрывая межсекционный ниппель. Внутрь клапана вставляется отопительная труба, подающая или отводящая теплоноситель – это зависит от выбранного варианта подключения батареи.

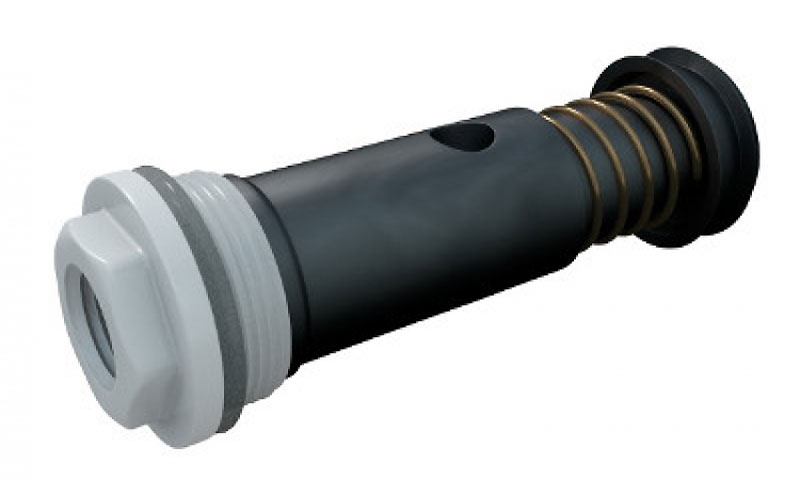

Еще один вариант оптимизации теплоотдачи – удлинитель потока. Это специальная труба Ø 16 мм, которая вставляется в верхний коллектор батареи отопления. Если резьба Ø 16 мм к радиатору или батарее не подходит, то можно купить удлинитель с другим диаметром резьбы или соединить его с батареей через переходную муфту.

Удлинитель наиболее эффективен, если осуществляется диагональное подсоединение к батарее сверху в одностороннем варианте. В таком варианте подключения теплоноситель по полости удлинителя попадает в верхний удаленный край батареи и оттуда продвигается диагонально в нижний противоположный конец радиатора. Таким образом, реализуется вариант теплоносителя диагонально сверху вниз, при котором равномерно прогреваются все секции обогревательного прибора.

Видео о работе 1-трубной отопительной системы

Видео о работе 2-трубной отопительной системы

Месторасположение радиатора в помещении

Даже самый дорогой радиатор не даст должного эффекта, если его неправильно подключить или неправильно установить на стене. Стандартные варианты крепления батарей отопления – под оконными проемами, рядом с входными дверными проемами, в местах, где существуют неубираемые сквозняки. Но относительно крепления нагревательных батарей на стенах и других поверхностях также есть стандартные требования:

1. Под подоконником. Под ним всегда есть место для батареи, так как другие предметы интерьера там просто не нужны. Все сквозняки от окна минимизируются тепловым потоком от радиатора. При таком расположении прибора его общая длина не должна быть больше ¾ ширины всего окна. При соблюдении этого правила тепловая отдача будет максимальной. Радиатор должен крепиться по центру окна, допуск влево или вправо не должен составлять более 2 см.
2. Между подоконником и батареей должно быть расстояние по высоте не менее 10 см (или не менее ¾ от толщины батареи отопления), но и не больше 15 см, иначе плоскость подоконника будет задерживать весь поток тепла или не отражать его при высоком креплении.
3. Расстояние между батареей и стеной, на которой она крепится, не должно быть менее 2 см. Меньшее расстояние провоцирует накопление мусора и пыли, что, в свою очередь, уменьшает теплоотдачу прибора.

Эти требования не закреплены в ГОСТ, поэтому являются рекомендательными. Если нет других рекомендаций от производителя, то лучше всего принимать эти советы в расчет при креплении любого радиатора. Но чаще всего производитель в паспорте радиатора указывает оптимальную схему его монтажа на стену, которой и следует пользоваться.

Заключение

После рассмотрения основных вариантов подключения обогревательных приборов к системе отопления четко вырисовываются главные их недостатки, а также преимущества каждого варианта подсоединения. Кроме того, рассмотренные варианты оптимизации теплоотдачи могут быть применены для любой схемы, а рекомендации по креплению радиаторов всегда нужны при монтаже отопительной системы в квартире или в частном доме.

При обустройстве отопления принципиальное значение имеют не только конструкция и вид радиаторов, но и тип разводки. Его выбирают в зависимости от особенностей циркуляции теплоносителя, эксплуатационных требований, планировки помещения. Во многом подключение радиатора отопления определяет функциональность и работоспособность всей системы в целом. Существует несколько схем – нижняя, боковая, диагональная. Последняя считается наиболее рациональной, т.к. при таком подключении тепло распределяется более равномерно, но оно не всегда возможно, поэтому имеет смысл рассмотреть все варианты и выбрать лучший.

Виды отопительных систем

Различают одно- и двухтрубную системы. Принцип работы однотрубной заключается в последовательном подключении радиаторов отопления. Теплоноситель проходит через них по очереди, отдавая тепло, и возвращается к теплогенератору уже остывшим. После этого он вновь нагревается, и весь цикл повторяется. В качестве теплоносителя обычно используется вода, реже антифриз. Двухтрубное отопление предполагает параллельное подключение батарей.

Подключение батарей в двухтрубной системе

Достоинства и недостатки однотрубного отопления

В однотрубной системе циркуляция теплоносителя естественная, при проектировании необходимо рассчитать угол уклона. Также можно установить циркуляционный насос. Для большей эффективности система может быть дополнена регуляторами температуры, кранами, вентилями, клапанами. Это позволяет управлять температурой нагрева отдельных отопительных приборов.

Наибольшее достоинство однотрубного отопления – минимальные затраты на материалы. Система может быть вертикальной и горизонтальной. Первая применяется при обустройстве отопления многоквартирных домов, а вторую целесообразно проектировать для просторных помещений, в т.ч. производственных, складских, торговых.

Недостаток однотрубных схем – необходимость использовать батареи с разными показателями теплоотдачи, чтобы добиться одинакового прогрева помещений. Первый радиатор должен быть наименьшим, последующие – большими. В противном случае здание будет отапливаться неравномерно: одни комнаты больше, другие меньше. Чтобы иметь возможность отключать батареи без полного отключения всей системы, устанавливают байпасы.

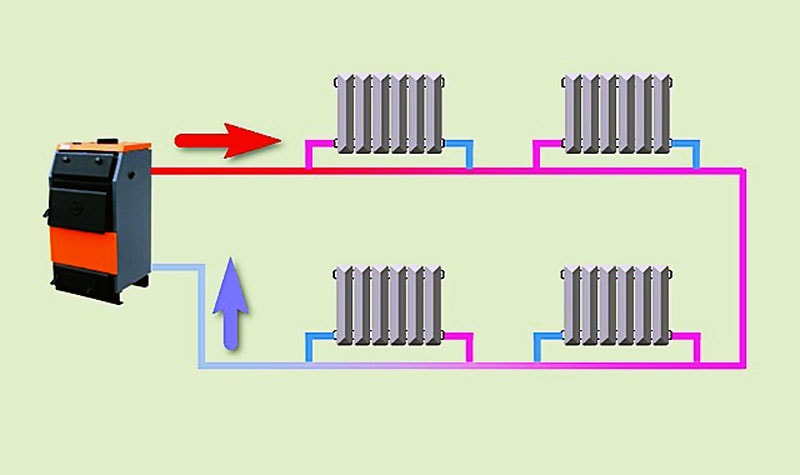

Схема однотрубной отопительной системы

Особенности работы двухтрубной системы

Двухтрубное подключение предусматривает наличие стояка, по которому поднимается теплоноситель, и двух труб – подающей и обратки. Циркуляция может быть естественной или принудительной (с помощью насоса). Все батареи в такой системе нагреваются равномерно, теплопотери минимальные. Зато стоимость двухтрубного подключения существенно выше, чем однотрубного, ведь материалов требуется вдвое больше. Систему необходимо оборудовать кранами для стравливания воздуха.

Обратите внимание! Для монтажа радиаторов в однотрубном отоплении чаще всего используют одностороннюю разводку, а двухтрубная система универсальна.

Схема двухтрубного отопления

Варианты подключения радиаторов отопления

Способы подключения батарей зависят от типа системы и циркуляции теплоносителя (принудительная или естественная). Различают такие виды:

• седельное и нижнее подключение радиаторов отопления;
• одностороннее (боковое);
• диагональное (перекрестное).

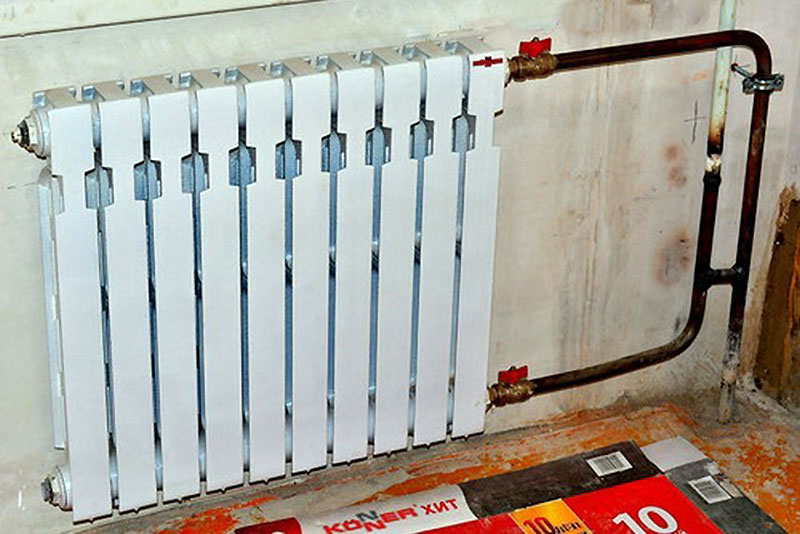

Схема одностороннего подключения отопительных приборов

Эта схема удобна для многоквартирных домов с небольшими комнатами. Наиболее эффективно работает, если количество секций батарей не превышает 12-15. Чем больше секций, тем хуже прогревается участок прибора, находящийся на наибольшем расстоянии от подающей трубы. Теплоотдача снижается. Боковое подключение радиаторов отопления считается самым дешевым из всех, поэтому было очень популярно в советский период.

Температуру теплоносителя можно контролировать с помощью специальных перемычек. Они устанавливаются так, чтобы часть нагретой жидкости проходила мимо одной батареи к следующей, сохраняя температуру. Самовольно демонтировать такую перемычку в многоквартирном доме с централизованным теплоснабжением крайне нежелательно.

Диагональное подключение радиаторов

Оптимальным способом подключения радиаторов отопления считается диагональный. Его еще называют перекрестным. При такой разводке теплоноситель перемещается с разных сторон сверху вниз. В результате отопительный прибор равномерно прогревается, теплопотери минимальные. Перекрестная схема применяется в двухтрубных системах, поскольку температура теплоносителя при прохождении через батареи постоянно снижается. Подача нагретой воды осуществляется через верхний патрубок, а отвод подключен к нижнему.

Как выглядит нижнее подключение

Специалисты рекомендуют проектировать разводку этого типа, если другие обустроить невозможно. Она удобна, если трубы проложены у пола или под ним. Обе трубы – подающая и отводящая – расположены снизу. Отопительные приборы, подключенные по этой схеме, работают на 12-15% менее эффективно, чем должны. Их верхняя часть прогревается слабо и неравномерно. Если есть необходимость в обустройстве нижнего подключения, то лучше выбрать алюминиевые или биметаллические отопительные приборы, чтобы повысить теплоотдачу.

Внешний вид радиатора отопления с нижней разводкой

Так какое же подключение радиаторов отопления лучше? То, которое соответствует типу отопительной системы, планировке и условиям эксплуатации конкретного помещения. Специалисты считают самой эффективной диагональную схему разводки, но ее не всегда возможно обустроить. Здесь готовых рецептов нет. Если у вас возникают сомнения в этом вопросе, обязательно проконсультируйтесь с профессионалами и учтите их мнение.

Видео: варианты подключения радиаторов отопления

Вынуждает решать массу вопросов, начиная от выбора схемы разводки и заканчивая подбором оборудования. Как выполнить подключение, чтобы обеспечить качественный и равномерный обогрев всех помещений? Для этого нужно рассмотреть основные схемы подключения радиаторов отопления в частном доме.

Однотрубные и двухтрубные схемы

Выбор схемы подключения радиаторов зависит от площади обогреваемых помещений, а также от используемой системы разводки труб. Она может быть однотрубной или двухтрубной:

В двухтрубной системе отопления, в отличии от однотрубной, все радиаторы имеют одинаковую температуру и равномерно отапливают дом.

• В однотрубных системах теплоноситель проходит по батареям последовательно;
• В двухтрубных системах теплоноситель распределяется по батареям по индивидуальным подводам.

Однотрубные системы принято использовать в зданиях небольшой площади. Они легки в монтаже и отличаются предельной простотой. Выходящий из отопительного котла теплоноситель подходит к первой батарее, проходит ее и отправляется к следующей батарее. После прохождения последней батареи теплоноситель направляется по прямой трубе обратно в отопительный котел.

Очевидным плюсом схемы является ее простота – не нужно делать изгибы, тратиться на лишние трубы. Отопление получается дешевым , хотя и не всегда эффективным. Все дело в том, что теплоноситель, проходя по батареям и отдавая в них тепло, остывает. И до последней батареи он дойдет уже остывшим – в последней комнате будет прохладно. Данная проблема решается установкой циркуляционного насоса, который заставит теплоноситель циркулировать быстрее.

Двухтрубные системы построены так, что каждая батарея подключается отдельной трубой. Труба с горячим теплоносителем проходит по всем комнатам, от нее делаются отводы к батареям. После выхода из батареи теплоноситель отправляется по другой трубе обратно в котел. Преимущество данной системы заключается в том, что все помещения будут прогреваться равномерно – тепло будет даже в самой дальней комнате.

Минусом двухтрубных систем является их сложность – нужно больше труб, больше трудозатрат. Также необходимо предусмотреть циркуляционный насос, так как естественная циркуляция работать здесь не будет. Кроме того, пользователи и специалисты отмечают уменьшение затрат на обогрев – двухтрубные системы получаются более экономичными.

Подключение радиаторов отопления в частном доме через индивидуальные краны, при использовании двухтрубной разводки, поможет осуществлять регулировку температуры в каждой комнате. С однотрубными системами это невозможно.

Варианты подключения радиаторов отопления в частном доме

Мы поговорили про способы прокладки труб по помещениям и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если же здание маленькое, можно ограничиться однотрубной системой – так будет дешевле. Теперь мы поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:

• Боковая схема;
• Нижняя схема;
• Нижняя для двухтрубных систем;
• Диагональная.

Давайте рассмотрим способы подключения радиаторов отопления в частном доме более подробно.

Боковая схема

Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах. Для того чтобы частично компенсировать остывание теплоносителя, делается подключение с перемычкой. Боковым способом подключаются радиаторы и в частных домах, по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубу.

Иногда боковую схему называют односторонней – фактически, это одна и та же схема. Она рекомендована к использованию при установке крупногабаритных батарей отопления для обогрева помещений большой площади.

Нижняя схема

Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть про нижнюю схему. В ней теплоноситель подводится в нижней части с одного бока и выходит с другого бока. Схема достаточно эффективная, но она ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое подключение практически не используется. Нередко такую схему подключения радиаторов называют седельной.

Нижняя для двухтрубных систем

Некоторые батареи отопления устроены так, что входы и выходы у них расположены рядом (как правило, в нижней части). Такие батареи ориентированы на использование в двухтрубных отопительных системах. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть, самая дальняя часть батареи будет более прохладной, чем вся остальная поверхность. Поэтому использование подобных радиаторов не оправдано.

Диагональная схема

Диагональная схема подключения является одной из самых распространенных. Главным ее достоинством является равномерное распределение нагретого теплоносителя по батарее. Сам теплоноситель подается с правую верхнюю часть и удаляется через левую нижнюю часть (или наоборот). Благодаря тому, что он протекает по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.

Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишних изгибов вызовет увеличение гидравлического сопротивления.

Выбор подходящей схемы

Какая схема подключения радиаторов отопления подойдет для тех или иных случаев? Если вы создаете водяную или паровую отопительную систему в небольшом домике, смело выбирайте однотрубную разводку с нижним подключением – другие способы здесь работать не будут. Такие системы отопления создаются в одноэтажных однокомнатных и двухкомнатных домах, а также в малогабаритных дачных домиках.

Если нужно организовать систему отопления в большом доме, следует выбрать двухтрубную схему разводки. Для подключения батарей отопления могут использоваться сразу две схемы:

• Боковая – когда трубы отопления проходят сверху вниз и нужно подключить всего одну батарею;
• Диагональная – рекомендованная схема для многокомнатных домов большой площади. В этом случае теплоноситель будет заходить с верхней части одного бока батареи и выходить из нижней части другого бока.

Что касается нижней схемы для двухтрубных систем, то она эффективна только тогда, когда трубы спрятаны в пол. Но даже в этом случае мы рекомендуем использовать аккуратное диагональное подключение.

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Видео 1 Руководство по подключению батарей отопления

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей - от трех до пяти сантиметров.
• Между полом и радиатором - не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником - если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах - это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Способы подключения радиаторов отопления в частном доме включают в себя самый простой - это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения - цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода - экономия материалов, минус - большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Видео 2 Однотрубная система радиаторного отопления

Двухтрубная схема

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка - по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Видео 3 Как подключить радиатор к двухтрубной системе отопления

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Большой коттедж или миниатюрный домик - каждый из них в равной степени в холодное время нуждается в бесперебойном отоплении, причем это отопление должно обеспечивать комфортную температуру в жилище, но и не быть слишком обременительным для семейного бюджета.

Типы систем отопления

Прежде чем производить подключение радиатора отопления в частном доме, необходимо продумать: по какому типу будет производиться монтаж системы. Отопление разделяют на два вида по типу разводки - однотрубная и двухтрубная. Каждая из них имеет свои отличительные особенности, поэтому рассмотрим их отдельно.

Однотрубная система

Однотрубная схема используется преимущественно в многоэтажных строениях и отличается:

• простотой подключения;
• высокой гидродинамической устойчивостью;
• низкими расходами на материалы и оборудование,
• возможностью использования разных типов теплоносителя (вода, антифриз);

Несмотря на вышеперечисленные преимущества, такая отопительная система имеет и ряд недостатков, к коим относятся:

• ограниченное количество радиаторов на одной магистрали;
• невозможность регулировать температуру;
• низкая энергоэффективность.

Большинство из этих недостатков может быть устранено при помощи специальных технических решений, поэтому однотрубная система крайне востребована в многоэтажных частных домах (от 3х этажей), так как её намного легче монтировать. Также такой вариант разводки применяется при использовании современных котлов , которые создают достаточное давление в системе для быстрой рециркуляции теплоносителя.

Схема подключения радиатора отопления двухтрубная система

Двухтрубная система отличается тем, что поступление в радиатор горячего теплоносителя и перемещение холодного производится по двум не связанным между собой веткам. Такие отопительные системы в свою очередь делятся на вертикальные и горизонтальные. В первом случае они монтируются в многоэтажных строениях, а во втором - в одноэтажных.

У двухтрубной системы существует большое количество преимуществ перед однотрубной, а именно:

• одинаковая температура теплоносителя во всех батареях;
• возможность монтажа терморегуляторов на каждую линию;
• благодаря легкости разводки труб по такой системе отопительная схема может быть использована в здании любой площади и планировки;
• высокая энергоэффективность.

Недостатки двухтрубной схемы - это сложность монтажа и более высокая стоимость и количество необходимых материалов.

Выбор типа соединения радиатора с трубами: схемы подключения

Подключение радиаторов отопления в частном доме должно производиться по выбранной схеме, которая определяет последовательность подключения труб к самому радиатору. Проектная документация любого здания должна включать разводку отопления при строительстве, однако в случае с дачей и другими личными постройками, все зависит от заказчика и компании реализующей монтаж.

Схемы подключения радиаторов отопления в частном доме бывают следующих типов:

• односторонняя;
• седельная;
• диагональная;
• нижняя.

Выбор определенной схемы зависит от расположения подводящих и отводящих теплоноситель труб и степени энергоэффективности. Рассмотрим каждую из них более подробно.

Седельная и нижняя схема подключения радиаторов отопления

Такие методы подключения целесообразно использовать, если труба «подачи», питающая радиатор горячим теплоносителем, и труба «обратки», по которой остывший теплоноситель покидает радиатор, расположены вблизи от пола. Тогда они подключаются к радиатору с противоположных сторон секций, и батарея заполняется теплоносителем.

Недостатком такого подключения является невысокая энергоэффективность (потери могут достигать 15%). Низкая энергоэффективность такой схемы объясняется тем, что теплоноситель циркулирует в основном в нижней части радиатора, при этом его верхняя часть не будет достаточно прогреваться. Из-за этого существует также проблема долгого нагрева помещения, а также возможность коррозии металла из-за перепадов температур при заполнении батареи.

Односторонняя схема подключения радиаторов отопления в частном доме

Эта схема отличается тем, что линия, по которой поступает теплоноситель, и отводящая труба подключаются к одной и той же секции радиатора. Подающая - подключается в верхней части батареи, а отводящая - в нижней. Односторонняя схема подключения позволяет равномерно прогревать каждый отдельно взятый радиатор, отличается высокой теплоэффективностью, но является не самым удобным вариантом.

Это идеальный вариант для домов с небольшим количеством батарей. Но если количество секций превышает 15 единиц, о теплоэффективности такой схемы можно забыть.

Диагональная (перекрестная) схема подключения

Если требуется обеспечить теплом дом большой площади с большим количеством жилых помещений, гораздо эффективнее использовать диагональную схему. При реализации подключения по такой схеме подающая теплоноситель труба подключается в верхней части радиатора, а отводящая - в нижней части на противоположной секции. Этот вариант отличается наиболее высоким коэффициентом теплопередачи (потери всего 2%).

Правильное расположение радиаторов в доме

Правильное подключение радиаторов отопления зависит не только от соблюдения нюансов соединения с трубопроводной системой, но и от правильного расположения отопительных устройств в помещении. Дело в том, что батарея выполняет не только функцию обогрева, но и должен предотвращать проникновению холодного воздуха в дом (выполняет функцию тепловой завесы). Наиболее уязвимое место для попадания холодного воздуха - это окна, причем, чем больше их размер, тем больше они пропускают холода. Чтобы предотвратить попадание холодного воздуха в дом, радиаторы устанавливаются под подоконником.

Отопительное устройство должно быть установлено точно по центру окна, важно также правильно расположить его относительно пола и стены. Зазор между батареей и стеной не должен превышать 5 см, а между радиатором и полом - 10 см.

Чтобы тепло могло свободно подниматься, преграждая путь холодному воздуху, отопительное устройство должно быть выдвинуто немного вперед и не находиться полностью под подоконником. Установка радиатора во многом зависит от типа его крепления. На кронштейны - наиболее распространенная схема, для их правильного размещения придется вооружиться уровнем, линейкой и перфоратором. Как только крепление готово, остается только установить на них радиатор и подключить его к трубопроводной системе.

Итог

Прежде всего необходимо правильно выбрать батареи , в соответствии с типом соединения и проектной схемой. Начинающему, не имеющему навыков подключения радиаторов отопления в частном доме, будет очень непросто учесть все нюансы, поэтому эти хлопоты лучше доверить специалистам. Если же у вас есть определенный опыт, то с помощью наших рекомендаций вы сможете выбрать схему подключения, просчитать наиболее оптимальный вариант теплоснабжения своего дома и реализовать его на практике или же сэкономить на подготовительных работах и самостоятельно разработать проект теплоснабжения помещений в своем доме.
