Радиаторы отопления. Способы подключения радиаторов. Свойства и параметры.

В этой статье Вы узнаете:

Поехали...

При виде различных радиаторов разбегаются глаза...

Я Вам помогу быстро разобраться с видами и расскажу о способах подключения отдельных видов радиаторов.

Конвекторы и чугунные радиаторы мы рассматривать не будем...

О них Вы можете узнать из этой статьи:

Продолжаем...

На сегодняшний день самые популярные радиаторы - это секционные : Алюминиевые и биметаллические.

Алюминиевые радиаторы

Рабочее давление до 16 Bar.

Биметаллические радиаторы

Рабочее давление до 20-40 Bar.

В чем различие между алюминиевыми радиаторами и биметаллическими?

Некоторые биметаллические радиаторы по внешнему виду очень похожи на алюминиевые радиаторы.

Так как в биметаллических радиаторах скрыт стальной , покрытый алюминиевой оболочкой.

Многие пишут в своих статьях, что больше 10 секций устанавливать нет смысла, я же говорю обратное. Смысл есть, теплоотдача от радиатора с большим количеством секций намного больше. Закон теплотехники.

20 секционный радиатор. Пример из жизни! Греет прекрасно!

Если Вы решили поставить до 20 секций, то обратите внимание на крепежные элементы, четырех может быть недостаточно. Существуют в природе два вида креплений :

1. Угловой кронштейн

2. Штыревой кронштейн

Угловой кронштейн подходит для ровных отштукатуренных стен.

Штыревой кронштейн - для любых стен. Единственный недостаток в том, что штыревой кронштейн будет плохо держаться в пустотелом кирпиче.

Самый лучший угловой кронштейн тот, на котором стенка с креплением самая большая по площади. Такой угловой кронштейн лучше держит горизонтальное положение, не деформируясь на изгиб вниз.

Из штыревых кронштейнов лучше те, у которых толще диаметр штыря, и в пробке лучше распирающий. На данный момент мне нравится от фирмы "Omec".

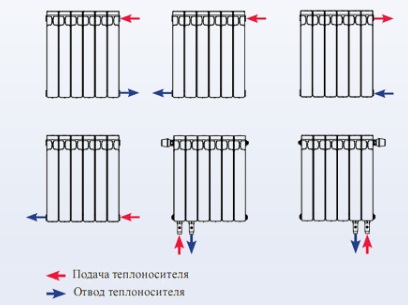

Способы подключения радиаторов.

Рассмотрим различное множество подключений. Ниже рассмотрим, какое подключение подходит для различных схем. Например, для многоквартирных домов с однотрубными системами и с двухтрубными системами.

Достоинства и недостатки каждой схемы.

1 место. Подключение по диагонали. Самый эффективный способ, при котором происходит максимальное потребление тепловой энергии от теплоносителя. Недостаток в отсутствии возможности изменения количества секций радиатора.

2. место. Боковое подключение. Не сильно проигрывает в плане КПД от диагонального подключения. Если стоит вопрос между вариантами 1 и 2, я выбираю боковое подключение. Так как если, по каким либо причинам, меня не устроит мощность , то можно добавить (или уменьшить) количество секций без переделок по узлам подключения.

3 место. Нижнее подключение. Тут много ходит мифов по данному подключению. И сейчас я скажу недостаток данного подключения.

Недостаток. Для частного дома. Когда вы начинаете заливать в систему незамерзающую жидкость, не перемешав капитально с долей дистиллированной воды, возникает прослойка по высоте (вода/незамерзайка). И, так как, незамерзающая жидкость тяжелее воды, то она находиться ниже обычной воды. Поэтому возникает слоеный пирог в радиаторе по массе в виде двух разных сред: воды и незамерзайки. Данный, не размешанный слоеный пирог препятствует внутри радиатора. Это явление похоже на то, как вы пытаетесь перемешать масло с водой и, естественно, из-за разной плотности, эти две среды (вода и масло) будут находиться друг на другом.

Входящая незамерзающая жидкость в радиаторе не может подниматься вверх и перемешиваться с водой, так как, идет по прямой. Смотри изображение:

Очень часто, я, лично, сталкивался с такой проблемой, что верхняя часть радиатора оставалась холодной. Даже остывшая на 100 градусов вода не станет тяжелее незамерзайки.

Устраняется данная проблема следующим образом.

Через кран Маевского нужно вылить всю верхнюю (легкую) воду. И, в самом конце, Вы увидите, когда пойдет незамерзайка специфичного для нее цвета (синий, розовый или зеленый).

Что касается плавного обогрева в радиаторе с таким подключением, то это полнейший бред. И не стоит заострять на этом внимание.

Подключение радиатора сверху вниз

Это лучшее что может быть для системы отопления. Уж поверьте моему опыту, как гидравлику и теплотехнику.

В нашей фирме, когда дело доходило до прокладки систем центрального отопления, мы использовали для обвязки только стальной трубопровод. И это не обсуждалось, так как закладываются .

Достоинство стального трубопровода для центрального отопления.

Для тех, кто не в курсе. Стальной трубопровод это обычная железная . Существует оцинкованная труба - это стальная (железная) , покрытая снаружи тонким слоем цинка. Цинк вреден для системы , то есть для нашего здоровья. Цинк защищает сталь от коррозии, но даже на цинке существуют отложения. Существуют химические промывки для удаления отложений.

Попробуйте найти пластиковый трубопровод с такими параметрами!

А в системах центрального отопления могут случаться такие коллапсы, как:

Поэтому для систем центрального отопления нужно ставить стальной трубопровод.

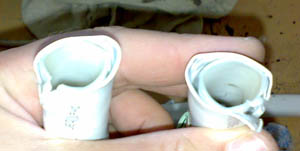

Пластик не любит температур уже выше 80 градусов. Полипропилен тем более. Кстати рекордсмен по стойкости к высоким температурам. Можно конечно выбрать медь, но с медью тоже случались проблемы. Медь может разрушаться от блуждающих токов в трубопроводе с прикосновением некоторых металлов. Примером может служить стальная арматура в стене. Контакт меди с алюминием и сталью тоже вреден. Оловянный припой на стыках не любит щелочь, которая присутствует в системах центрального . На практике случались вещи, когда в медном трубопроводе образовывались отверстия вследствие прикосновения медной трубы со стальной арматурой. Поэтому как не крути, а стальной трубопровод лучше подходит для центрального отопления. К тому же он дешевле.

Для того, чтобы не было отложений в стальном трубопроводе, добавляют различные присадки.

Но все не так страшно как кажется!!!

Выше я рассказал байку обо всех достоинствах стального трубопровода.

Для систем центрального отопления можно использовать , сшитый полиэтилен, полипропилен, медь. Однако нужно знать их особенности в полной мере.

Существуют дома, в которых есть свои с личной замкнутой системой . Поэтому, если вы решились на пластиковый трубопровод или медь, то необходимо проконсультироваться с жилищно-управляющей компанией. К тому же, во многих котельных стоит автоматика, которая не допустит высоких температур и высокого давления в системе отопления.

Жизнь не стоит на месте, и автоматика упрощает нам жизнь. Но всегда остается риск, что автоматика не сработает.

Поэтому, монтируя пластик в систему отопления, вы действуете на свой страх и риск. Хотя, с каждым десятилетием эти риски становятся все меньше и постепенно сводятся к нулю.

Как поменять старый радиатор на новый в системах центрального отопления?

Если это однотрубная система, то стояк с перемычкой лучше не трогать и оставить как есть!

На идущие стальные трубопроводы от стояка после перемычки, нужно поставить ремонтные вентиля для ремонта радиатора. Это могут быть обычные шаровые краны. После кранов продолжить стальными или иными трубопроводами до . На радиатор лучше поставить термостатические вентиля для регулировки температуры в комнате.

Термостатический клапан на радиаторе.

Термостатический клапан с термоголовкой осуществляет климат контроль в помещение. То есть, сама термоголовка, чувствуя температуру в помещение, меняет положение штока у термостатического клапана, шток, в свою очередь, закрывает или открывает проход клапана. Если становиться жарко, то клапан закрывает проход теплоносителю. Если холодно - клапан открывает проход для впуска теплоносителя.

Монтаж радиатора

Что касается установки радиатора, то минимальным расстоянием от пола по стандарту от 10-12см.

От стены 2-3 см.

Все эти зазоры влияют на тепловыделение тепла от радиатора. Чем дальше от стены, тем больше тепла. Если Вы утопите в пол, то это также уменьшит тепловыделение радиатора. Минимальное расстояние от пола должно быть 10 см. Максимально - 15 см. Также, от верха радиатора до подоконника должен быть проем для вентиляции.

И не нужно задвигать кресло и кровати со спинкой на сам - это уменьшает тепловыделение.

Если у Вас дома холодно, то в вашем случае закрывать радиатор декоративными решетками противопоказано.

Данная система создает равную длину трубопровода до радиатора. Это условие помогает создать равномерное распределение расхода между радиаторами.

Дело в том, что существуют сопротивления по длине трубопровода, которые влияют на расход.

Если Вы хотите глубже понять, что такое сопротивление в системе отопления, то Вам следует познакомиться с такими разделами как:

Сборник фотографий для размышления:

Все схемы рабочие, есть некоторые недостатки. Данные схемы только для размышления...

Выбор способа монтажа радиаторов зависит от конфигурации системы отопления, которая может быть однотрубной, двухтрубной, коллекторной, с естественной или принудительной циркуляцией теплоносителя. Важными параметрами также являются: протяженность системы, способ прокладки подводящих и отводящих теплоноситель труб, габариты и количество секций радиаторов. Схема подключения батарей отопления должна способствовать максимальной теплоотдаче приборов.

Пример нижнего подсоединения радиатора при монтаже автономной системы отопления в загородном доме

Подключение радиаторов: последовательное и параллельное

В однотрубной системе нагретый котлом теплоноситель последовательно проходит по всем радиаторам, поэтому такое подключение батарей к системе отопления называют последовательным. Теплоноситель по мере прохождения по контуру остывает, что приводит к неравномерному нагреву отопительных приборов (ОП). В помещениях, расположенных ближе к котлу, будет тепло или жарко, а в отдаленных комнатах – прохладно или вовсе холодно.

В двухтрубной системе по одной трубе (подающей) горячая вода поступает в ОП, а по другой (отводящей) остывший теплоноситель возвращается обратно в котел. Данная схема разводки труб предполагает параллельное подключение батарей, обеспечивающее равномерный обогрев всех помещений в доме, независимо от их удаленности от котла. Для снижения температуры в комнате любую батарею можно перекрыть вентилем, преграждающим путь горячему потоку, при этом остальная система будет работать в обычном режиме.

Где и как устанавливают отопительные приборы (ОП)

Независимо от типа подсоединения радиаторы обычно устанавливают под подоконником, чтобы перекрыть теплым воздухом путь холоду. Теплые воздушные потоки поднимаются вверх, образуя невидимый защитный экран. Чтобы «тепловая завеса» работала эффективно, надо выдержать предписанные строительными нормами монтажные расстояния. Правильно расположенный ОП отстоит:

• на 100 мм от низа подоконника;
• на 120 мм от поверхности пола;
• на 20 мм от плоскости стены.

Важно! Нарушать указанные нормативы нельзя, иначе установленное оборудование будет работать не в полную силу.

Три способа подключения батарей отопления

Способ #1: одностороннее подключение

Подающий и отводящий трубопровод подсоединяют к одной стороне радиатора. При этом подача теплоносителя идет в верхнюю часть батареи, а отток – по обратке, которую подключают к ОП снизу. Данный способ монтажа обеспечивает равномерный нагрев всех секций. Этот вариант подсоединения батарей-гармошек особенно хорош для одноэтажных домов.

Важно! Не стоит использовать односторонний тип подсоединения, если количество секций превышает 15. Игнорирование данной рекомендации приводит к значительным потерям тепла.

Схема одностороннего подсоединения отопительного прибора

Способ #2: нижнее подключение

Подходит для трубопроводов, спрятанных в пол. Седельный тип входит в эту же группу, но трубы идут над поверхностью пола. В этом случае подводящую и отводящую трубы подключают в нижней части батареи: одну – слева, другую – справа. Батареи отопления с нижним подключением могут неравномерно прогреваться в верхней части, при этом можно потерять до 15% тепла.

Схема нижнего подсоединения, на которой показано направление движения теплоносителя в приборе

Способ #3: диагональное подключение

Используют при монтаже длинных отопительных приборов с большим количеством секций. Подающая теплоноситель труба подсоединяется к верхней части радиатора, а отводящая – к нижнему отводу, расположенному на противоположной стороне прибора. Результат: вода или антифриз равномернее нагревает поверхность конвектора. Величина теплопотерь составляет всего пару процентов.

Как влияет циркуляция теплоносителя на монтаж оборудования

Если в отопительной системе частного дома установлен циркуляционный насос, принудительно гоняющий воду или антифриз по тепловому контуру, можно выбирать любой способ подсоединения радиаторов. Эффективность функционирования системы в данном случае не будет зависеть от схемы монтажа ОП к трубопроводу. При естественной циркуляции теплоносителя лучше использовать диагональный способ подключения батарей.

Без качественной отопительной системы ни один дом не будет максимально комфортным и уютным. Особенно, если он находится в России – ведь наша страна не отличается мягким климатом. Планируя отопительную систему в собственном доме и то, какая будет система подключения радиаторов отопления, мы стараемся сделать так, чтоб она хорошо обогревала дом или квартиру, была качественно выполнена и работала без сбоев.

Но многие владельцы добавляют еще одно требование, которое, надо отметить, является вполне логичным. Система отопления должна быть еще и экономичной. То есть, и ее приобретение, и монтаж, и дальнейшая эксплуатация, и то, какое подключение радиаторов отопления лучше, не должны владельцу «влетать в копеечку», как принято говорить.

Одним из наиболее распространенных способов сэкономить на отопительной системе является приобретение и монтаж ее без привлечения специалистов.

И следует отметить, что даже те, кто никогда прежде не имел дела с отопительными системами, прекрасно справляются с подобной задачей. Конечно, чтоб все сделать правильно, необходимо ознакомится с некоторой информацией, в числе которой – схемы подключения радиаторов отопления. Рассмотрим же способы подсоединения радиаторов отопления и как лучше подсоединить радиатор отопления именно вам.

Принцип подключения радиаторов

Отопительные приборы могут подключаться к системе разными способами. Рассмотрим примеры подключения радиаторов отопления. Во многом выбор типа радиатора зависит от его размера и расположения относительно иных радиаторов системы, а также типа самой системы.

Существуют такие способы подключения радиаторов отопления: боковое, диагональное, радиаторы отопления с нижней подводкой, последовательное соединение радиаторов отопления и параллельное.

К наиболее распространенным можно отнести боковое подключение и радиаторы отопления с нижним подключением. Рассмотрим детальнее эти типы:

• боковое подключение. Для такого метода характерно подключение подводящей трубы к верхнему патрубку, а отводящей – к нижнему. То есть, обе трубы – и подачи, и оттока теплоносителя, – расположены с одной стороны радиатора. Этот метод достаточно распространен по той причине, что позволяет добиться максимального прогрева радиатора, и соответственно – максимальной теплоотдачи. Однако радиаторы отопления с боковым подключением не следует применять для большого количества секций – в таком случае, последние могут быть недостаточно прогретыми. Однако если иного способа подсоединения нет, то для устранения проблемы следует воспользоваться удлинителем протока воды.
• батареи отопления с нижней подводкой. Применяется такой вариант в том случае, если батареи отопления с нижней разводкой проходят под плинтусами или полом. Нижнее подключение называют самым красивым – батареи отопления с нижним подключением и подачи теплоносителя, и его оттока спрятаны под пол и подключаются к радиатору при помощи патрубков, направленных в пол.

Типы отопительных систем

На сегодняшний день существует достаточно большое количество видов отопительных систем. Каждая из них имеет свои особенности подключения радиаторов. Несомненно, если вы решили для установки батарей привлечь мастера – ему все это известно. А вот если вы планируете устанавливать радиаторы самостоятельно, то необходимо различать типы подключения радиаторов отопления – ведь вам нужно знать, какая именно система будет функционировать в вашем доме.

Однотрубная система

Такой тип отопления распространен в многоэтажных домах. Простота планирования и монтажа, а также минимальное количество используемых материалов делают ее весьма выгодной.

Но однотрубное подключение радиаторов отопления имеет весомый недостаток – отсутствует возможность корректирования подачи тепла (степень нагрева батарей). А в некоторых случаях это – весомый минус.

При этом теплоотдача системы рассчитывается еще при создании проекта отопления, и в дальнейшем в полной мере соответствует заданному параметру.

Принцип работы данной отопительной системы прост – по одному контуру к батарее подается нагретый теплоноситель. А отток охлажденного теплоносителя осуществляется по другому контуру. Все отопительные устройства в системе подключаются параллельно. Весомое достоинство двухтрубной отопительной системы состоит в том, что можно контролировать и в случае необходимости – корректировать уровень нагрева. Для этого на двухтрубное подключение радиаторов отопления – на отдельный радиатор ставятся специальные вентили. Важно помнить – при подключении радиаторов необходимо с точностью соблюдать все правила, указанные в СНиП 3.05.01-85.

Где лучше устанавливать радиатор?

Отопительные радиаторы, устанавливаемые в любом помещении, помимо отопительной функции, имеют еще одну, не менее важную – защитную. То есть, поток теплого воздуха, идущий от отопительного прибора, создает своеобразный щит, который защищает помещение от проникновения холодного воздуха. И, в таком случае, не имеет значения, каким образом подключены радиаторы – параллельное подключение радиаторов отопления или это последовательное подключение радиаторов отопления.

Именно создание такого заслона от холода и заставляет нас устанавливать радиаторы там, где возможно просачивание холодного воздуха – в нише под окнами.

Поэтому – параллельное или последовательное подключение батарей отопления будет в таком случае – не имеет значение.

Для того чтобы помещение было максимально защищено от холода, прежде чем приступать непосредственно к установке радиаторов, необходимо правильно определить места, где они будут располагаться. Это не лишняя мера предосторожности – ведь в дальнейшем изменить что-либо возможности не будет.

Еще одна важная особенность – вам следует не только знать, где именно расположить батареи, но и как это правильно сделать, а в дальнейшем – какая будет схема подсоединения радиаторов отопления.

В частности, есть несколько правил относительно того, на каком расстоянии от поверхностей должен быть установлен отопительный прибор:

• от нижней точки подоконника до верхней точки радиатора должно быть не менее 10 см;
• от поверхности пола до нижней точки радиатора должно быть не менее 12 см;
• от задней стенки радиатора до стены должно быть не менее 2 см.

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.

Система с естественной циркуляцией носителя – прекрасное решение для тех домов, в которых часто бывают перебои с электроэнергией. В основе движения теплоносителя – элементарные законы физики. В такой системе котел является энергонезависимым.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.

Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.

Седельное и нижнее подключение

Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.

Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.

От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.

В этой статье мы с Вами рассмотрим схемы подключения радиаторов отопления и Вы поймёте какую схему выбрать именно Вам. Сегодня стоит вопрос в выборе двух схем и двух систем по работе систем радиаторного отопления. Первая — это гравитационная система, которая работает без принудительной циркуляции с помощью циркуляционного насоса. И вторая система — это именно та система, которая работает принудительно с использованием циркуляционного насоса. Но так же эти системы могут между собой кооперироваться.

То есть у нас есть гравитационная схема радиаторного отопления, которая работает сама, именно по физическим законам тепла и холода, а есть принудительная система.

Что может быть проще схем подключения радиаторов отопления? Есть котел: твердотопливный, дизельный, газовый и т. д.. В котле нагревается теплоноситель, который попадает туда под действием насоса. Нагретый теплоноситель идет в радиаторную систему отопления, в радиаторах тепло отдается окружающему воздуху. Теплоноситель остывает и уже охлажденный возвращается снова в котел, где снова нагревается и так круг замыкается. Все очень и очень просто, но, тем не менее, в реальности схемы бывают гораздо сложнее. Давайте посмотрим, какими бывают эти схемы и чем они отличаются друг от друга, разберем их достоинства и недостатки.

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны. Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Схема подключения «Ленинградка»

Рассмотрим вторую систему. Когда мы берем подачу с котла и затем опускаем ее вниз. Проводим на уровне радиаторов и потом возвращаем ее обратно в котел. Здесь тоже необходимо соблюдать уклон. Образно это называется система радиаторного отопления, так как по длине монтируется 2-3 радиатора. То есть первый попадает в горячий теплоноситель, какая то часть уходит по обратке охлажденная, а горячая идет в следующий радиатор. Такую схему подключения радиаторов отопления так же называют “классическая ленинградка”. Единственное необходимо поднять трубы немного вверх, чтобы создать разгон. Потом вода пойдет по уклону, здесь они тоже очень важны. Это не всегда удобно сделать, потому что вам будут мешать двери. Так же, чем меньше отводов, тем лучше данная система работает. Если не соблюсти это правило, вы можете посадить всю систему.

Ленинградка может работать с насосом. Он врезается в обратку. За счет него увеличивается скорость и система эффективней работает. Единственный недостаток этой системы — это большой диаметр труб. Если в принудительной схеме подключения радиаторов отопления мы возьмем трубы диаметра 32, мы поставим насос и он все везде продавит. Здесь же, чтобы система работала, трубы должны быть большие. Поэтому сейчас это очень хорошие системы. В новостройках мы всегда рекомендуем делать именно такие схема подключения радиаторов отопления, если есть проблемы с подачей электричества. А здесь можно топить печку или даже газовые котлы. Сейчас есть энергонезависимые системы с регулировкой температуры.

Однотрубная принудительная схема

Самая простая схема подключения радиаторов отопления из тех, которые применяются на практике - это однотрубная система. Она хороша тем, что она проста и меньше труб уходит на трассы. Именно из-за этого она часто применялась еще в советские времена, именно для экономии материала.

Однако это достоинство «однотрубки» выглядит сомнительным на фоне ее минусов. Главный из них – параллельные потоки. Теплоноситель заходит в радиатор, в нем отдает тепло окружающему воздуху, дальше снова возвращается в свой же поток. Но, так как теплоноситель в радиаторе немножко охладился, температура потока несколько снижается. То есть, во второй радиатор теплоноситель приходит холоднее, чем тот, который приходил в первый. Второй радиатор снова отдает тепло, теплоноситель снова охладился и снова подмешался в тому теплоносителю, который идет от котла и от первого радиатора. К третьему радиатору он приходит еще холоднее, чем ко второму. Если система достаточно длинная, то на последнем радиаторе изменения температуры будут достаточно ощутимо чувствоваться.

Как можно исправить ситуацию, когда разные радиаторы по-разному греют? Единственный выход – увеличить размер последних радиаторов. А проще всего не пользоваться однотрубной схемой, а выбрать какую-нибудь другую. Какую? Это мы рассмотрим дальше?

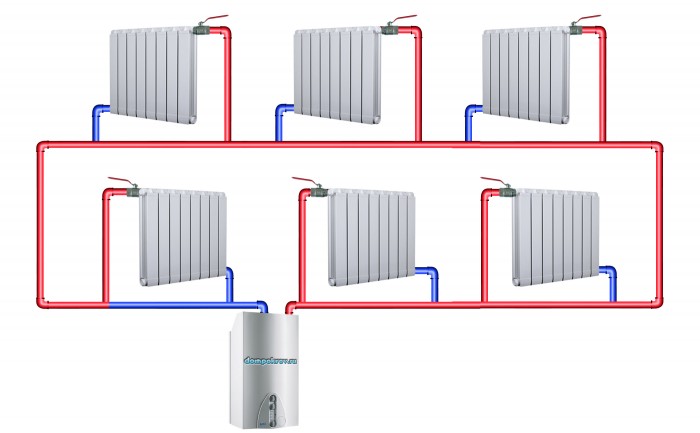

Двухтрубная схема подключения радиаторов

Она очень простая: все приборы в этой схеме подключения радиаторов отопления подключены параллельно друг другу. Как и все, что движется, жидкость, конечно, выбирает тот путь, который дается ей легче всего. При двухтрубной схеме теплоносителю легче протечь через первый радиатор. Дальше, на втором радиаторе, напор будет слабее, поэтому через него проток будет меньше. На третьем радиаторе будет еще меньший напор, а так далее по всей сети. Если радиаторов много, то велика вероятность, что при такой схеме через последний радиатор вообще ничего не будет протекать.

Получается, что первый радиатор греет лучше всего, второй греет хуже, третий – еще хуже, четвертый греет совсем плохо, а последний не греет совсем. Проблема похожа на ту, что мы наблюдали в однотрубной схеме, решить ее частично можно за счет увеличения площади последнего радиатора.

Обе системы плохи тем, что они очень плохо балансируются. Мы можем долго биться с тем, что один радиатор у нас греет, а другой не греет. Если мы закрываем один, начинает греть первый. Закрываем первый, начинает греть второй, а первый греть прекращает. Вот такая ерунда бывает в двухтрубных схемах подключения радиаторов отопления. Бывает, что стоят рядом два радиатора, через один проток есть, а через другой протока нет. Вот и все. Как ни бейся, как ни регулируй, греет либо один, либо другой, но никогда вместе. Поэтому, если вы применяете такую систему, то применяйте ее в очень небольших помещениях.

Схема Тихельмана: все радиаторы в одинаковых условиях

Как ясно из названия, данная схема подключения радиаторов отопления довольно простая, но в то же время хитрая. Первый радиатор расположен ближе всего к насосу, но дальше всех от обратной трубы, а последний находится дальше всех от насоса, но ближе всего к «обратке». Получается, что сопротивление на каждом радиаторе, или напор на каждом радиаторе одинаковые. Протоки через все радиаторы одинаковые. Если мы возьмем и перекроем любой из этих радиаторов, то остальные будут работать как работали, система сама себя балансирует. Здесь вроде бы получается побольше труб, но на самом деле, если эти радиаторы расположены по кругу здания, то схема, получается гораздо легче, проще, элегантнее, чем предыдущие. Петлей Тихельмана можно обвязать и два, и даже три этажа. Более того, если на одном этаже закрыть все радиаторы, на другом они продолжат нормально греть.

Лучевая схема подключения радиаторов отопления

Рассмотрим такую схему, в которой применяется коллектор. К коллектору подходит теплоноситель от котла, и уже от коллектора к каждому из радиаторов идет своя пара труб: прямая и обратная. Если эти трубы спрятать в полу, например, в утеплителе стяжки теплого пола, или вообще поместить их между «черным» полом и чистовым полом, то помещение без труб будет выглядеть очень эстетично. Трубы на другой этаж можно провести по потолку. При такой схеме каждый из радиаторов также можно отключить, но остальные продолжат работать.

Что и где в итоге использовать?

Подведем итоги. Если вы живете в центральных городах и у вас нет проблем с энергоносителями, газом, электричеством и прочими, мы рекомендуем использовать двухтрубную систему, со встречным движением, с движением круговым и принудительной циркуляцией. Так как тогда мы экономим на диаметре труб и на объеме теплоносителя. Соответственно чем меньше нужно воды, тем меньше необходимо энергозатрат, чтобы ее нагреть.

Если же у вас возникают проблемы с энергоносителями или же часто возникают аварийные ситуации, то вам стоит рассматривать схемы подключения радиаторов отопления гравитационного типа с естественной циркуляцией. На всякий случай Вы так же можете врезать туда насос, только он врезается вокруг трубы, чтобы не мешал основному проходу. На время когда у вас будет электричество вы будете гонять его с насосом, потому что скорость увеличивается, радиаторы все равномерной температуры. Эффективность работы с насосом увеличивается на 30- 50 %. Когда нет электричества, эта система будет продолжать у Вас работать. Вы уже знаете какие радиаторы Вы выбрали, их количество и размер. Соответственно Вы теперь можете посчитать, что нужно для того, чтобы их подключить. Напомню, в первом случае, нужны крупные, большие диаметры, можно использовать большие клапаны. И конечно в этом случае тяжело регулировать температуру. Конечно есть варианты, мы обязательно их рассмотрим в более детальном обзоре.

Способы соединения радиаторов

Классический многосекционный радиатор состоит из нескольких секций, передающих тепло от теплоносителя в окружающий воздух. При сборе радиатора, благодаря резьбовому соединению верхний и нижний коллектор каждой секции герметично соединяются друг с другом, наращивая общую длину. Образуется замкнутая система, использующая теплоноситель в качестве источника энергии.

Существует 3 схемы подключения батареи отопления к системе:

1. Боковая.
2. Нижняя.
3. Диагональная.

Разберем детально каждый вариант.

Боковое подключение батарей отопления

В случае бокового подключения радиаторов входной и выпускной трубы происходит с одной стороны. Чаще всего, через точку входа в верхней части батареи поступает горячий теплоноситель, а через нижнюю точку подключения выходит отработавший. Но бывают исключения, когда подключение производится наоборот. Предполагается, теплоноситель равномерно протекает во всю длину радиатора, затем опускается вниз и выходит. Но на самом деле это не так, через ближайшие к выходу секции теплоноситель проходит намного быстрее, чем через дальние.

Это связано с длиной пути, если для ближней секции он составляет 8-10 см ширины секции, вертикальный трубопровод и 8-10 см до выхода, то для дальней секции этот путь длиннее в разы. За то время, пока теплоноситель дойдет до дальней секции, а затем вернется обратно, через ближнюю секцию может пройти в два-три раза больший объем. Из-за этого процесс нагревания батареи происходит неравномерно, дальние секции могут быть чуть теплыми, в то время как ближние ко входу и выходу будут горячими.

Так же есть схема бокового подключения радиаторов отопления, только снизу. При такой схеме горячий теплоноситель приходит снизу и по идее равномерно поднимается вверх. Но на деле имеем тоже самое, что и с верхним подключением: первые секции прогреваются отлично. Остальные все меньше и меньше.

Нижнее подключение батарей отопления

Довольно часто встречается такая схема подключения радиаторов отопления, когда входящий поток теплоносителя подключается к нижнему коллектору, при этом выходной поток подключается к нижнему коллектору с другого края радиаторной батареи.

Горячая вода имеет меньшую плотность и за счет этого должна подниматься вверх, а уже остывший теплоноситель опускаться вниз. Благодаря этой циркуляции происходит замена теплоносителя более горячим. Но по подсчетам производителей, при таком виде соединения батарей от 10 до 20 процентов теплоносителя просто протекает мимо вертикальных трубопроводов и не участвуют в теплообмене. Это происходит из-за того, что узкий канал плохо способствует эффективной циркуляции и процесс вытеснения остывшего теплоносителя может происходить очень медленно. Естественно, что при отложении на вертикальных трубопроводов радиатора солей и накипи скорость циркуляции будет ухудшаться и эффективность падать еще больше.

Диагональное подключение батарей

Наиболее эффективная схема подключения батареи отопления к теплосети. В этом случае входящий поток подключается к верхнему коллектору, а выходной к нижнему коллектору с противоположной стороны. Движение потока теплоносителя происходит по диагонали и все секции задействованы в эффективном теплообмене. Так достигается максимальная эффективность использования теплоносителя и уменьшаются потери.

Особенные модели радиаторов

В многоквартирных домах разводка отопления зачастую сделана таким образом, что возможно только боковое или нижнее подключение батарей отопления. Вносить изменения в проект можно только по согласованию с комиссией, а это долгое и утомительное дело. Но многие изготовители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

Произвести такие модернизации можно и с уже установленными батареями. Кронштейны с удлинителями потока легко можно найти в магазинах сантехники. Для установки будет необходим опытный сантехник, так как потребуется отключать радиаторы от сети, разбирать подходной или отводящий трубопровод и герметизировать сборку.

Для перекрытия крайней секции существуют аналогичные решения. Чаще всего это муфта, закручивающаяся в точке выхода и имеющая дистанционную заглушку. Она перекрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

И напоследок, несколько полезных советов:

• не делайте слишком длинные ветки, особенно на другие этажи. Теплоноситель обязательно должен доходить до радиатора;
• при размещении коллектора в комнате, не ставьте его в торце. Длина веток к радиаторам должна быть примерно одинаковой. В противном случае, температура теплоносителя в разных радиаторах может заметно отличаться;
• при монтаже труб в пол или в потолок, ведите их к радиаторам целиком, без разрыва соединений. Иначе, если однажды такая труба потечет, это будет очень большой проблемой.

Как видите, в схемах подключения радиаторов отопления типовых отопительных систем нет ничего сложного. Разобраться в них для того, чтобы спроектировать и проложить свою систему, может любой человек, имеющий общее среднее образование. Разумеется, при создании отопительных систем необходимо учитывать множество нюансов, но это – тема для отдельного разговора.

Рано или поздно любой радиатор отопления придётся менять. Такое случается, если он вышел из строя, начав протекать. Либо если на его внутренней поверхности за много лет эксплуатации скопилось такое количество известковых отложений, что он не справляется с функцией обогрева. При этом требуется качественная установка радиаторов отопления, отвечающая нормам, установленным СНиП.

В частном доме монтаж может выполнить хозяин. Даже если при запуске системы обнаружится течь, несложно отключить индивидуальное отопление для устранения недоделок. В многоэтажных домах всё сложнее. Если в местах стыка труб и радиаторов теплоноситель начнёт прокапывать спустя 2-3 недели после начала отопительного сезона, сложно отключить систему отопления всего дома. К тому же пострадают соседи из-за отсутствия отопления или из-за затопления.

Специалисты-сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому лучше доверить выполнение этой работы им.

Даже если после запуска системы случится авария, они будут нести ответственность за произошедшее. Им придётся её устранить за собственные средства, а также оплатить ущерб, причинённый жильцам. Если осуществляемая мастерами установка радиаторов отопления цена на которую оказалась слишком высокой, потребителю не по карману, работу придётся делать самостоятельно. Для этого нужно ознакомиться с инструкцией, прилагаемой к новому отопительному прибору, изучить схему монтажа.

Перед тем, как выполнить монтаж радиаторы отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

После покупки радиатора отопления монтаж выполняется в зависимости от вида системы и схемы подключения.

Виды систем отопления

От вида системы отопления в квартире или доме напрямую зависит уровень теплообеспечения. По схеме подключения труб можно выделить 3 вида систем: однотрубная, двухтрубная система и с использованием коллектора.

Однотрубная система

Однотрубная монтируется так, что теплоноситель поступает по одной трубе (последовательно) в каждый радиатор, после чего по ней же остывшим возвращается в котёл. Такая система является самой простой для монтажа. Повсеместно установлена в многоэтажных домах. Её недостаток состоит в том, что каждый следующий радиатор получает всё более остывший теплоноситель, и хуже прогревает помещение. Также отсутствует возможность локального ремонта одной батареи. При его необходимости придётся отключать весь стояк.

Двухтрубная система

предполагает поступление горячего теплоносителя к каждому радиатору по отдельности (параллельное соединение), по одной трубе. Таким образом, все они прогреваются до одной температуры. А остывшая жидкость поступает в отдельную обратную трубу и перемещается в котёл для повторного нагрева. В этом случае правила установки радиаторов отопления упрощаются. Ведь для замены возможно отсоединение от системы только одного старого радиатора.

Коллекторная система

Коллекторная система очень сложная. Она предназначена для коттеджей. Предполагает большой расход труб, так как к каждой батарее подводятся отдельные трубы. Такую систему могут монтировать только профессионалы.

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

Монтаж

Выполняется в любое время года. Нельзя устанавливать в системе с естественной циркуляцией жидкости более двенадцати секций батарей, а с искусственной – более 24. Перед монтажом нужно приобрести паклю или уплотнительную ленту, герметик, запорную и терморегулирующую аппаратуру, а также крепёж из соответствующего материала, например, кронштейны определённой длины, сгоны разного размера. Размер резьбы сгонов должен соответствовать размерам батарей и труб.

Поскольку дополнительные детали недёшевы, а стоимость монтажа радиаторов отопления также нельзя назвать низкой, наём специалистов может быть проблематичным. К тому же эта работа включает и демонтаж радиаторов отопления цена за который хоть и не высока, но всё же влияет на общую стоимость. А поэтому демонтаж в любом случае лучше выполнить самостоятельно, чтобы не переплачивать.

Для этого сначала сливают теплоноситель из одного радиатора, который меняется, если его можно локализовать, перекрыв вентили на входе; или из всей однотрубной системы. При производстве работ в многоквартирном доме следует обратиться в жэо, чтобы его сотрудники спустили воду из стояка, на котором производится замена. После этого можно снять старый радиатор.

Чтобы установить радиатор отопления самостоятельно, предварительно нужно установить на нём запорно-регулирующую аппаратуру.

А также монтировать кран Маевского, с помощью которого впоследствии будет возможно выпускать воздух из батарей. На стене устанавливают кронштейны, предварительно тщательно разметив место для установки. Считается, что для монтажа среднего по размеру радиатора понадобится 2-3 кронштейна для удерживания его верхней части, и 2 для фиксации нижней.

Крепёж выравнивают по уровню, и устанавливают на него батарею. Если кронштейны установлены правильно, она должна плотно прилегать к опорам, не шататься. Небольшая мелочь: прибор отопления устанавливается с маленьким уклоном (0,3 см на каждый метр его длины) так, чтобы возле самой верхней точки располагался кран Маевского. Собственно монтаж радиатора отопления цена которого снижена благодаря самостоятельной установке, начинается с того, что из батареи выкручивают заглушки.

Если , устанавливают байпас с вентилем. При двухтрубной системе подсоединяют только сгон, на котором установлен вентиль. Затем сгоны соединяют с трубами. Для этого нужны динамометрические ключи. Их придётся купить, что повысит стоимость установки радиатора отопления, но и без них не обойтись. Они позволят не переусердствовать при затягивании гаек и других крепёжных деталей, так как в инструкции к каждому вспомогательному элементу указан допустимый динамометрический момент.

Слабое соединение также опасно из-за возможности протечек. Стыки герметизируют паклей, смоченной масляной краской, или специальным уплотнителем. Также их можно сварить. После монтажа соединения нуждаются в опрессовке. Её выполнит вызванный сантехник, так как покупать опрессовочный инструмент дорого. В конце работы нужно произвести пробный запуск системы, и, при необходимости, сразу устранить недоделки.

Ознакомившись с тем, как правильно устанавливать радиаторы отопления, стоит задуматься, нужно ли делать эту работу самостоятельно. Если нет навыков монтажа отопительных приборов, лучше нанять профессионалов, предварительно узнав цены на установку радиаторов отопления в населённом пункте, где они будут монтироваться.

Если устанавливаются алюминиевые или , оставьте их в упаковке до окончания монтажа, чтобы при случайном ударе не повредить поверхность. Примечательно, что монтаж радиаторов отопления чугунных также имеет свои особенности. Они тяжёлые, поэтому требуют установки большего числа кронштейнов. К тому же эти детали должны глубже заделываться в стену, особенно если она кирпичная.

Если стена сделана из гипсокартона, тяжёлая батарея не навешивается на неё, а устанавливается на специальные напольные подставки, а пара настенных кронштейнов нужна для предотвращения падения конструкции. Кроме того, если монтируемый прибор – чугунный, то его соединение с трубами выполняется сварочным аппаратом. То есть, в этом случае установка радиаторов отопления газосваркой используется практически всегда, и этим не нужно пренебрегать.

Из всего выше указанного следует, что монтаж батарей отопления может быть достаточно простым, если изначально хорошо к нему подготовиться, и изучить все прилагающиеся к устройству инструкции. После выполнения всех процедур в установленной последовательности система отопления будет долговечной и прослужит не одно десятилетие.
