Параметры воздушной среды

Система вентиляции должна поддерживать в помещении бассейна опредленные параметры воздушной среды:

• Температура. От неё зависит не только комфорт людей, но и скорость испарения влаги с поверхности воды. Поэтому температура воздуха должна быть немного (на 1-2°С) выше температуры воды (если вода теплее воздуха, то испарение влаги значительно усиливается). Для частных бассейнов рекомендуемые значения температуры воздуха и воды составляют 30°С и 28°С соответственно. Для нагрева приточного воздуха до заданной температуры в недорогих прямоточных системах используют водяные или электрические калориферы. В приточно-вытяжных установках для экономии энергии в дополнении к калориферу могут устанавливаться рекуператоры тепла выполненные, как правило, на базе пластинчатых рекуператоров и тепловых насосов (рекуператоры нагревают приточный воздух за счет тепла удаляемого воздуха). Если температура наружного воздуха может длительное время превышать температуру воздуха в помещении, то необходимо использовать вентиляционную систему с функцией охлаждения.
• Влажность. Это один из наиболее важных параметров воздуха, который влияет на сохранность отделки и конструктивных элементов помещения бассейна. Если в течение длительного времени влажность воздуха будет превышать безопасный уровень, конструктивные элементы могут прийти в негодность - покрыться ржавчиной и плесенью из-за образования конденсата. Поэтому в нерабочее время для уменьшения испарения с зеркала воды рекомендуется закрывать поверхность бассейна пленкой. Заметим, что контролировать и управлять нужно относительной, а не абсолютной влажностью (влагосодержанием). Относительная влажность при неизменном влагосодержании сильно зависит от температуры, так снижение температуры на 1°С приводит к увеличению влажности на 3,5%. Для уменьшения влажности воздуха используют два метода:
  • Ассимиляцию влаги наружным воздухом, то есть подачу в помещение наружного воздуха с низким содержанием влаги и удаление из помещения влажного воздуха. Этот метод хорошо работает зимой при низком влагосодержании наружного воздуха. Летом в средней полосе России ассимиляция влаги наружным воздухом также возможна, но следует иметь в виду, что при жаркой и дождливой погоде влагосодержание наружного воздуха может быть выше, чем внутреннего, и тогда этот метод работать не будет.
  • Конденсационное осушение на поверхности испарителя. На этом принципе работают . Осушитель воздуха может быть выполнен в виде отдельного агрегата или быть встроенным в вентиляционную установку. Заметим, что название осушитель для этого агрегата не совсем точное. Правильнее будет более общее название: холодильная машина или холодильный контур, поскольку этот агрегат не только снижает влажность воздуха, но и переносит тепло от удаляемого воздуха к приточному (тепловой насос), а при изменении направления движения хладагента может охлаждать приточный воздух.
  Влажность в помещение бассейна должна поддерживаться на уровне 40-65%, при этом в теплый период года допускается более высокий уровень влажности, поскольку в помещении нет холодных поверхностей, на которых возможна конденсация влаги. Исходя из этого, рекомендуемые значения относительной влажности воздуха: летом до 55%, зимой до 45%.
• Количество свежего воздуха . Минимальный объем подаваемого свежего воздуха определяется санитарными нормами (80 м³/ч на человека) и необходимостью ассимиляции влаги из воздуха (при отсутствии конденсационного осушителя воздуха). Летом объем подаваемого воздуха обычно выше, чем зимой, поскольку в теплый период разность влагосодержания внутреннего и наружного воздуха ниже.
• Соотношение приточного и вытяжного воздуха. В помещении бассейна рекомендуется поддерживать незначительное разряжение (расход воздуха вытяжной системы должен быть на 10-15% выше, чем приточной). Это предотвращает распространения влажного воздуха и запахов из бассейна по другим помещениям.
• Подвижность воздуха. В отличие от жилых помещений, где вентиляция может быть на некоторое время отключена, в помещении бассейна должна обеспечиваться постоянная подвижность воздуха исходя из 6-и кратного воздухообмена. Это связано с тем, что в неподвижном воздухе, даже при нормальной средней влажности, возле холодных поверхностей образуются застойные зоны, где температура опускается ниже точки росы и происходит выпадение конденсата. Чтобы избежать этого, воздух должен постоянно перемешиваться. Зимой для ассимиляции влаги обычно не требуется такое количество наружного воздуха, поэтому для обеспечения необходимой подвижности используют вентиляционную установку с камерой смешения (в ней наружный и внутренний воздух смешиваются в заданной пропорции и подаются в помещение). Отметим также, что при выборе расположения воздухораспределителей нужно учитывать, что поток воздуха должен проходить вдоль холодных поверхностей (обычно вертикально вдоль окон), но при этом в зоне купания не должно быть сквозняков, поскольку это не только создает дискомфорт для посетителей бассейна, но и существенно усиливает испарение влаги.

Более подробно о параметрах воздушной среды и правилах проектирования систем вентиляции в помещении бассейна можно прочитать в уже упоминавшихся рекомендациях АВОК 7.5-2012 .

Выбор системы вентиляции бассейна

Для вентиляции бассейна можно с успехом использовать вентиляционные установки различной комплектации, стоимость которых может отличаться в несколько раз. Самый простой и недорогой вариант - это обычная приточная установка и синхронизированный с ней по скорости вращения вытяжной вентилятор. Снижение влажности производится автономным осушителем воздуха (летом ассимиляция влаги наружным воздухом не всегда возможна). Недостатком такой системы является высокое энергопотребление, например, для бассейна с площадью зеркала воды 20 м² потребуется приток воздуха на уровне 600-800 м³/ч, что будет означать потребление около 13 кВт·ч в зимний период. Снизить энергопотребление в несколько раз позволяют современные специализированные приточно-вытяжные установки, но такая система вентиляции обойдется дороже. Энергосбережение обеспечивают не только многоступенчатые системы рекуперации (несколько каскадов пластинчатого рекуператора + тепловой насос / осушитель воздуха), но и гибко изменяемые настройки системы в зависимости от параметров наружного воздуха и выбранного режима работы. Даже при относительно низких тарифах на газ и электроэнергию стоимость владения (начальные затраты + эксплуатация) современной приточно-вытяжной системой вентиляции скорее всего окажется ниже, чем недорогой прямоточной системой. Заметим, что стоимость вентиляционной установки может возрасти из-за дополнительных функций, таких как охлаждение воздуха или нагрева воды в бассейне избыточным теплом, образующимся при работе холодильной машины в режиме осушения.

Можно ли использовать для вентиляции бассейна обычные вентустановки? Если это приточная система, в которую поступает только наружный воздух, то особой разницы нет. Однако приточно-вытяжные установки и приточные установки с камерой смешения должны иметь антикоррозионную защиту теплообменников, поскольку транспортировка теплого и влажного воздуха может приводить к коррозии необработанных металлических поверхностей. Так, например, пластинчатый рекуператор должен быть выполнен из инертного материала типа полипропилена, если же применяется традиционный рекуператор из алюминия, то он, как и остальные теплообменники (водяной калорифер, испаритель, конденсатор) должен иметь специальную антикоррозийную защиту.

Режимы работы вентиляционной установки

В современных специализированных приточно-вытяжных установках с цифровой системой автоматики настройка всех режимов работы производится один раз при пуско-наладке. Пользователю в дальнейшем не нужно что-либо менять в настройках системы: для управления ему будет достаточно переключать рабочий и дежурный режим работы (это можно делать как с пульта, так и использовать для этих целей обычный выключатель).

Если же для вентиляции бассейна применяется вентустановка с упрощенной системой автоматики или же модель, не предназначенная для этих целей, то пользователю придется самостоятельно управлять скоростью вентилятора и режимом работы калорифера, задавать влажность воздуха в зависимости сезона, менять другие настройки. И такая система вентиляции из-за неоптимальных настроек, скорее всего, не позволит поддерживать комфортный микроклимат при минимально возможном энергопотреблении.

Специализированные модели приточно-вытяжных установок для бассейнов работают в двух основных режимах:

• Рабочий режим (может также называться Дневной режим). В этом режиме вентустановка работает во время эксплуатации бассейна, когда в помещении есть люди, при этом в помещение постоянно подается заданное количество наружного воздуха (не ниже санитарной нормы). Осушение может производиться как ассимиляцией влаги наружным воздухом, так и комбинированным способом (ассимиляция + конденсационное осушения воздуха). Во втором случае энергопотребление будет ниже.
• Дежурный режим (может также называться Ночной режим). В этом режиме вентустановка работает при отсутствии в помещении людей. Наружный воздух в помещение не подается, вентустановка работает в режиме рециркуляции (это позволяет экономить энергию, не тратя её на нагрев наружного воздуха). Автоматика при этом постоянно контролирует влажность воздуха и при её повышении выше заданного уровня включает компрессор холодильного контура для конденсационного осушения (если в составе вентустановки есть осушитель), либо подает наружный воздух для ассимиляции влаги (если осушителя нет). Вентиляционная установка может иметь настраиваемый режим проветривания в Дежурном режиме - один раз в сутки в помещение ненадолго подается свежий воздух, чтобы там не накапливались неприятные запахи.

Некоторые модели имеют аварийный режим работы. Если возникает неисправность встроенного или автономного осушителя, и влажность воздуха повышается выше критического уровня, подача наружного воздуха увеличивается для ассимиляции влаги.

Более подробно с каждый режимом работы и особенностям оборудования вы можете ознакомиться в документации на сайтах производителей.

Варианты технических решений для вентиляции бассейна

Выше мы уже кратко рассказали о различиях между обычными вентиляционными установками и специализированными моделями, предназначенными для организации вентиляции бассейна. Сейчас мы более подробно рассмотрим применяемые на практике технические решения на базе различного оборудования.

1. Приточная и вытяжная установка, автономный осушитель воздуха.

Это один из наиболее простых и недорогих вариантов. Приточная и вытяжная установки поддерживают в помещении необходимый по санитарным нормам приток свежего воздуха, а также обеспечивают требуемое разряжение. Влажность воздуха поддерживается отдельным (автономным) настенным осушителем, который также создает необходимую подвижность воздуха: вентилятор осушителя работает непрерывно, а компрессор включается по команде от гигростата, когда влажность воздуха превышает заданное значение. В Дежурном режиме вентиляция не нужна и её следует отключать для экономии энергии.

Если в регионе, где расположен бассейн, температура наружного воздуха может длительное время превышать температуру воздуха в помещении, то потребуется использовать приточную установку с фреоновым охладителем, работающую совместно с ККБ.

Достоинством рассмотренного варианта является только возможность использования распространенного неспециализированного оборудования. Недостатков же у него немало:

• Неудобное управление: задавать параметры нужно на двух независимых системах (вентиляции и осушителе).

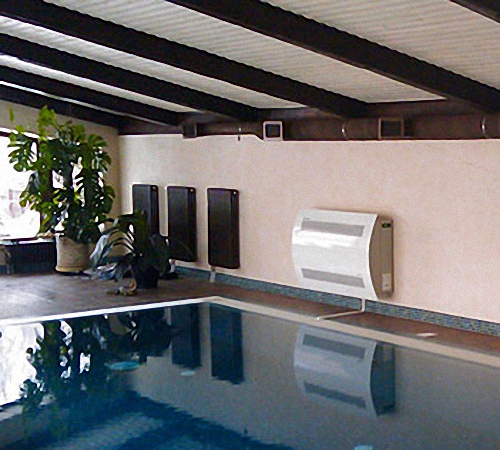

• Настенный осушитель, расположенный в помещении бассейна, ухудшает дизайн помещения и издает сильный шум при работающем компрессоре.
• Проблемы с организацией равномерного распределения воздуха по помещению бассейна, ведь подвижность воздуха обеспечивается потоком, выходящим из одной точки (настенный осушитель не позволяет подключать к нему воздуховоды для распределения воздушного потока).
• Высокое энергопотребление из-за отсутствия рекуперации тепла.

Необходимо отметить, что до появления настенных осушителей воздуха снижение влажности производилось только за счет ассимиляции влаги наружным воздухом: в бассейнах применялась описываемая здесь система, только без осушителя. Серьезным недостатком такой системы являлась необходимость обеспечения подвижности воздуха приточным воздухом, что приводило к колоссальным потерям энергии в холодный период года. Если же снизить производительность приточной установки до санитарной нормы, то велик риск появления конденсата на окнах и в углах помещения, где воздух плохо перемешивается. Ниже, в таблице с результатами расчетов энергопотребления, вариант без осушителя приведен под номером 0 для демонстрации экономической нецелесообразности подобного решения.

Можно ли обойтись без дорогостоящего осушителя, если климатические условия позволяют ассимилировать влагу приточным воздухом? Да, для этого достаточно использовать приточную установку с камерой смешения, как в следующем варианте.

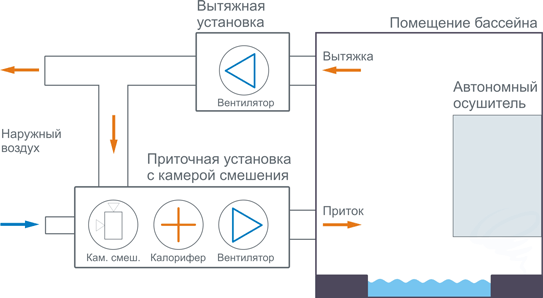

2. Приточная установка с камерой смешения, вытяжная установка, автономный осушитель воздуха.

Если оснастить приточную установку камерой смешения, где в заданной пропорции будут смешиваться наружный и рециркуляционный воздух, то требуемая подвижность воздуха может быть обеспечена системой вентиляции, а осушитель будет нужен только для снижения влажности воздуха в летний период, когда влагосодержание наружного воздуха становится слишком высоким. Так мы избавились от проблемы с равномерным распределением воздуха: смесь приточного и рециркуляционного воздуха подается через распределители, расположенные по всему помещению.

Если в регионе, где расположен бассейн, не бывает периодов (или же они очень непродолжительны), когда высокое влагосодержание наружного воздуха не позволяет снижать влажность воздуха ассимиляцией, то осушитель воздуха можно не устанавливать. Это позволит существенно снизить общую стоимость системы. А в те дни, когда на улице слишком жарко и влажно просто не следует пользоваться бассейном (поверхность воды при это должна быть укрыта пленкой для снижения испарения влаги).

3. Канальный осушитель воздуха с подмесом наружного воздуха, вытяжная установка.

Причиной большинства недостатков первых двух вариантов было использование автономного осушителя воздуха. Если вместо него установить канальный осушитель с калорифером и возможностью подмеса наружного воздуха, то от приточной установки можно будет отказаться: вся обработка приточного воздуха будет происходить в канальном осушителе. Этот вариант уже можно рекомендовать для применения в небольших частных бассейнах, поскольку по стоимости он примерно такой же, как и первые два варианта, но при этом лишен всех их недостатков, кроме высокого энергопотребления, которое остается точно таким же. Действительно, управление всей системой производится с одного пульта, а шум от оборудования будет не слышен, если расположить осушитель в отдельном помещении.

4. ПВУ с осушителем / тепловым насосом.

Если объединить канальный осушитель из предыдущего варианта с вытяжной установкой, то мы получим приточно-вытяжную установку с осушителем, который может работать как тепловой насос, давая примерно 3-х кратный выигрыш в потреблении энергии. Такая возможность появляется при размещении конденсатора осушителя в вытяжном канале, а испарителя - в приточном. Поток теплого воздуха нагревает конденсатор, компрессор переносит тепло в испаритель, который нагревает приточный воздух. Осушение при этом по-прежнему работает: при охлаждении влажного воздуха на испарителе происходит конденсация влаги (более подробно о работе холодильной машины можно прочитать в разделе )

Другое важное преимущество - использование одного агрегата для обработки как приточного, так и вытяжного потока. Это не только упрощает балансировку скоростей приточного и вытяжного вентиляторов для поддержания требуемого разряжения, но и позволяет гибко менять режимы работы всех компонентов для достижения максимального комфорта и энергоэффективности. В ПВУ обычно реализуется возможность сценарного управления, когда переключение режимов работы производится по таймеру, поддерживаются режимы Проветривания, каскадного регулирования и другие. Кроме этого, опционально возможно использование холодильной машины для охлаждения приточного воздуха.

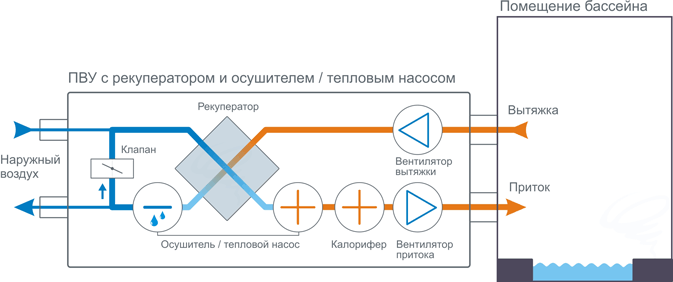

5. ПВУ с рекуператором и осушителем / тепловым насосом.

Предыдущий вариант почти идеален, но для нагрева воздуха используется тепловой насос, которому для работы нужна электроэнергия. А в большинстве регионов России обогреваться газом в несколько раз выгоднее, чем электричеством. Если для получения некоторого количества тепла при использовании газового котла нужно заплатить в 3-4 раза меньше, чем при использовании электрического калорифера, то преимущество теплового насоса теряется и нагревать воздух становиться экономически выгоднее водяным калорифером (тепловой насос вырабатывает тепла от 2 до 5 раз больше, чем потребляет электроэнергии, точное значение зависит от применяемого оборудования и температуры наружного воздуха — чем она ниже, тем меньше COP). В этом случае мы рекомендуем использовать ПВУ с пластинчатым рекуператором, который экономит тепло и не потребляет электроэнергию. А компрессор осушителя включается только когда нужно снизить влажность воздуха или охладить его.

Заметим, что если бассейн расположен в регионе с холодным климатом, где летом можно эффективно осушать воздух ассимиляцией влаги, то осушитель становится не нужен, и от него можно отказаться для удешевления системы. Тогда оптимальным будет использование специализированной ПВУ с пластинчатым рекуператором без осушителя.

Специализированные ПВУ обычно комплектуются всеми необходимыми датчиками для контроля состояния окружающей среды, что позволяет им поддерживать заданные параметры воздуха с максимальной энергоэффективностью. В рамках этого обзора мы не можем подробно рассказать обо всех возможностях ПВУ для бассейнов, но эта информация есть в документации на сайтах производителей.

Итоговая таблица с преимуществами и недостатками различных технических решений

Расчет энергопотребления различных технических решений

При описании всех вариантов мы говорили об энергоэффективности - одном из важнейших показателей системы вентиляции бассейна. Для наглядности мы определили энергопотребление для каждого варианта в зимний период на примере небольшого частного бассейна с площадью зеркала воды 14 м² и свели эти данные в таблицу. Мы рассчитали требуемую мощность для нагрева наружного воздуха до заданной температуры, а также полную мощность, которая включает мощность системы отопления бассейна (полная мощность определяется по температуре и влажности удаляемого воздуха). Разница между этими двумя параметрами объясняется тем, что подаваемый воздух имеет практически нулевое влагосодержание, поэтому сначала (внутри вентустановки) энергия расходуется на нагрев сухого воздуха, а затем - на его увлажнение в процессе испарения воды из бассейна (энергия поступает из системы подогрева воды и отопления). Заметим, что обычно вентиляция работает в режиме поддержания заданной температуры на выходе приточного канала (для этого варианта и проводились расчеты). Однако система вентиляции может выполнять функцию отопления и работать в режиме поддержания заданной температуры в помещении (режим каскадного регулирования), тогда расходуемая мощность для нагрева будет выше, чем указано в таблице, но полная мощность не изменится. В таблице также приводится полная мощность для дежурного режима, когда бассейн не эксплуатируется.

Итак, исходные данные:

• Расход воздуха для организации необходимой подвижности воздуха: 700 м³/ч.
• Расход воздуха по санитарным нормам (2 человека): 160 м³/ч.
• Требуемая производительность осушителя: 2 кг/ч.
• Температура и влажность воздуха внутри помещения: 30°С и 45%.
• Температура и влажность наружного воздуха (для Москвы): -28°С и 84%.
• Поверхность воды укрывается пленкой, когда бассейн не эксплуатируется.

Таблица с результатми расчета требуемой мощности для различных технических решений

Регионы с холодным и жарким климатом

В регионах с очень холодным, либо жарким и влажным климатом для эффективной работы оборудования могут потребоваться дополнительные опции:

• Если температура воздуха на длительное время опускается ниже -20°С может понадобится дополнительный преднагреватель.
• Там где летом жарко и влажно, например, в Сочи, будут полезны опции для охлаждения приточного воздуха. Для этих целей могут использоваться различные технические решения: охладитель с внешним ККБ, осушитель (холодильная машина) с выносным конденсатором и другие.

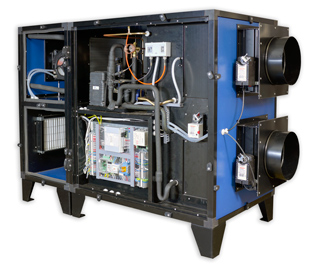

Приточно-вытяжная установка
с тепловым насосом (осушителем воздуха)

Для вентиляции помещений бассейна применяют как специализированное оборудование, так и обычные приточно-вытяжные установки. Во втором случае удается заметно снизить стоимость системы, но эксплуатировать бассейн без осушителя воздуха рискованно, поскольку выпавший конденсат может повредить отделку помещения.

Недорогую систему можно собрать по варианту №2: приточная установка + камера смешения, вытяжная установки и, опционально, автономный осушитель воздуха. Эту систему можно устанавливать поэтапно: сначала смонтировать систему вентиляции, а потом, уже после начала эксплуатации, решить, нужен ли осушитель. Приточная установка может быть любой, но лучше использовать модель со встроенной камерой смешения и регулируемым подмесом наружного воздуха, например, Breezart Pool Mix . Выбор автономного осушителя не представляет труда, среди популярных марок можно выделить DanVex , Dantherm , Cotes , Microwell .

Если же вы твердо решили использовать осушитель воздуха, то вместо предыдущего решения лучше выбрать вариант №3 на базе канального осушителя — это уже будет специализированная модель с подмесом наружного воздуха, предназначенная для применения в помещениях бассейна. Канальные осушители для бассейнов выпускают Dantherm (серия CDP), Calorex (серия Variheat), Breezart (серия Pool DH), Aerial и другие.

Вентиляция в бассейне решает 3 задачи: подает воздух для дыхания, удаляет влагу и запахи. Осушитель только убирает влагу, а воздух остается затхлым. Но:

Осушитель для бассейна с зеркалом 15 м 2 обойдется дешевле вентиляции.
Все дело в стартовой цене. Начальная стоимость любой адекватной системы вентиляции: 300 000 руб. «под ключ». Осушитель для бассейна 15 м 2 – тот же Danvex DEH-600 обойдется дешевле – 170 000р. Выгодно!

Вентиляция в бассейне с зеркалом воды > 25 м 2 будет дешевле и эффективнее осушителя. Если зеркало воды меньше 25 м 2 — ставим осушитель.

Как вентиляцией удалять влагу? Принцип работы

Мы просто продуваем помещение бассейна увеличенным объемом воздуха. Если для дыхания в бассейне нужно 80 м 3 /ч воздуха на 1 человека, то для удаления влаги примерно в 4 раза больше. Стоимость вентиляционных установок и монтажных работ от этого изменяется незначительно.

Приточная установка забирает сухой воздух с улицы, нагревает его и подает в бассейн. Вытяжная установка удаляет влажный воздух прямо над чашей бассейна.

Вентиляционные установки для бассейнов работают в 2 режимах — Лето и Зима.

Лето. Летом воздух на улице теплый и влажный, поэтому подается в помещение бассейна без нагревания. Содержание влаги летом очень большое — 12,8 г/кг. Поэтому, чтобы удалить влагу из бассейна и без того влажным уличным воздухом приходится продувать помещение бассейна большим объемом воздуха, т.е. брать не качеством, а количеством.

Зима. Ситуация обратная. Воздух на улице холодный, и его нужно нагревать для подачи в бассейн, но вот что главное – он очень сухой. Его влагосодержание всего 0,39 г/кг, т.е. в 32 раза суше, чем воздух летом, а значит и количество такого воздуха для осушения бассейна нужно в несколько раз меньше.

Например , для осушения воздуха вентиляцией в бассейне с площадью воды 25 м 2 , летом нужно примерно 3000 м 3 /ч воздуха, а зимой - всего 400 м 3 /ч., что в 7,5 раз меньше .

Осушители воздуха не учитывают сезонность и работают одинаково и летом, и зимой.

Сколько стоит вентиляция в бассейне «под ключ»?

Компанию дают разную стоимость.
В таблице ниже я привел оптимальную стоимость по рынку. Я проектировщик и зарабатываю с проектирования. Выкладываю стоимости не с целью прессинга монтажных компаний, а с целью, чтобы мои Заказчики понимали порядок цен.

Дело в том, что стоимость приточных и вытяжных установок практически не зависит от размера бассейна. Основной ценник лежит в разветвленности сети воздуховодов и стоимость монтажных работ.

На рынке более 20 марок вентиляционного оборудования с разной стоимостью. В таблице посчитана сама простая и эффективная система вентиляции бассейна на базе оборудования NED и Breezart. Без проекта Вы не сможете узнать точную стоимость, а монтажники не смогут собрать систему.

Вы можете заказать проект или проконсультироваться со мной +7-963-729-71-20.

Стоимость проекта от 25 000 до 36 000 рублей.

C равнение с осушителями: в бассейнах с зеркалом воды 25 м 2 осушитель только на 20% дешевле системы вентиляции. А в бассейнах с зеркалом 35 м 2 и более – стоимость осушителя и вентиляции одинакова.

Нормы вентиляции бассейна

Главный норматив по бассейнам СП 310.1325800.2017

Рассмотрю самые важные требования:

1. В помещении круглый год нужно поддерживать 30 о С , т.к. люди ходят раздетые, поэтому температура приточного воздуха рассчитывается не на 23 о С, как в обычных помещениях, а на 30 о С.

2. Относительная влажность воздуха не более 55-65% . В бассейнах в деревянных домах влажность воздуха должна быть не более 45%. Изменение влажности хотя бы на 5% требует изменение объемов воздуха на 35%, поэтому влажность для расчета вентиляции бассейна – самый важный показатель.

3. Подвижность воздуха 0,2 м/с. Поэтому в бассейне всегда очень большие вентиляционные решетки. Скорость из решеток должна быть минимальной, чтобы люди не простудились.

4. Вытяжки больше чем притока. В залах для бассейнов объем приточного воздуха на 10% больше объема вытяжного. Это сделано, чтобы влажный воздух не выбивался в смежные помещения.

Более подробно нормативные требования я разбирал в этой статье .

Сколько воздуха нужно для вентиляции бассейна?

Расход воздуха для вентиляции бассейна рассчитывается в зависимости от влаговыделений т.е. количества влаги выделяемой от зеркала воды.

Объем избыточной влаги зависит от региона строительства, наличия осушителя, площади чаши (площадь зеркала воды), коэффициента интенсивности испарения (Δßb). Серьёзным образом на расход воздуха влияют аттракционы: водяные горки, противоток, массажер, подводные струи, фонтаны и гейзеры.

Расчет вентиляции бассейна

Разберу расчет вентиляции на примере бассейна 23 м 2

Как видим, объем воздуха для одного и того же бассейна 23 м 2 для разных условий разный, поэтому онлайн-калькуляторы не могут учесть все показатели и считают с запасом. Например, система противотока в бассейне увеличивает размер вентиляционного оборудования на 33%, а установка водяной горки - на 50%!

Для точного расчета Вашего бассейна советую разрабатывать проект вентиляции и не жалеть 25-40 тысяч рублей. Вы можете заказать проект вентиляции бассейна у меня на странице .

Для проектирования потребуются архитектурные планы в DWG (AutoCAD).

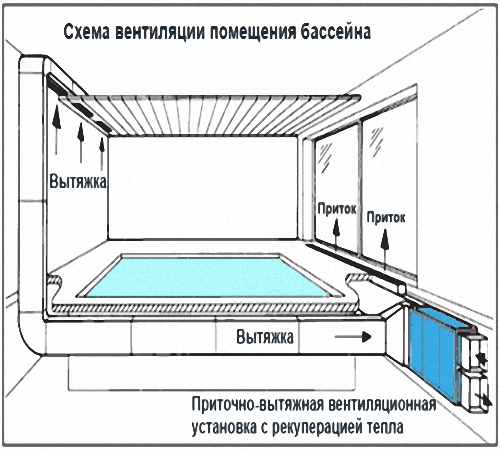

В интернете есть картинка, где воздух в бассейн подается из пола, а в техническом этаже стоит вентиляционная установка. Мне приходится объяснять своим Заказчикам, что на практике так сделать невозможно:

Невозможно пробить отверстия такого размера, что бы скорость воздуха из них была меньше 0,5 м/с, а при большей скорости будут сквозняки и дискомфорт.
Расход воздуха в бассейне очень большой – придется пробить 5-6 отверстий 600х100 в плите перекрытия, на которую опирается чаша. Довольно проблематично.
В зоне окон размещаются конвектора отопления и подводка труб. Придется заказывать конвектора индивидуального изготовления, что долго и дорого.

В итоге: в частных бассейнах от такой схемы отказываются в 90% случаев. В коммерческих бассейнах такая схема подачи воздуха используется часто, но предусматривается на этапе конструктива здания, где чаша представляет собой отдельный монолит.

Схемы вентиляции частного бассейна

Все схемы поддержания микроклимата сводятся к комбинированию вентиляции и осушителя. Это и есть комбинированный метод осушения.

Существуют 3 варианта:

Приточная и вытяжная установки (раздельные);
приточно-вытяжная установка (единая) с обводным каналом;
приточно-вытяжная установка (единая) с рекуператором.

Все 3 варианта комбинируются с осушителем и получаем еще 3 схемы:

Приточная и вытяжная установки (раздельные) c осушителем;
приточно-вытяжная установка (единая) с обводным каналом и осушителем;
приточно-вытяжная установка (единая) с рекуператором и осушителем.

Давайте разбираться, но забегая вперед скажу:

Правильная схема вентиляции и осушения для частного бассейна – всего одна.Самая первая. Осушители воздуха – дорогие и бестолковые. А рекуперация и обводной канал подходят только для крупных коммерческих бассейнов .

Разберем каждое оборудование по порядку, и все станет понятно.

Рекуператор для бассейна. Почему не нужен?

Рекуператор – секция в приточно-вытяжной установке, которая экономит 50% тепла на нагрев приточного воздуха зимой.

На улице зимой холодно, поэтому для подачи воздуха в бассейн его нужно нагреть. Нагревать можно водой или электричеством, но это всегда дополнительные затраты. Заказчик хочет сэкономить на эксплуатации и правильно делает, но в бассейнах рекуператор не нужен и даже вреден.

Вот почему:

Зимой на улице воздух холодный, но очень сухой, поэтому для осушения бассейна его нужно очень мало – в 7 раз меньше чем летом. Остается только нагреть. В итоге объемы воздуха для осушения бассейна зимой совсем мизерные от 350 до 500 м 3 /ч, а для окупаемости рекуператора требуется минимум 1500 м 3 /ч.

Рекуператор нужен в бассейнах с зеркалом воды как минимум 80 м 2 .

Зимой приточная установка будет снижать обороты, а нагреватель воздуха будет работать на минимуме. Получается, что экономить просто нечего. Летом установка будет увеличивать подачу воздуха, но нагреватель работать не будет.

С установкой рекуператора в бассейне мы получаем большую проблему.

Рекуператор в бассейне постоянно обмерзает и течет конденсат.
Из-за того, что вытяжной воздух влажный, а приточный с улицы очень холодный, стенки рекуператора сильно охлаждаются. Влажный вытяжной воздух конденсируется на холодных стенках рекуператора т.е. из воздуха выпадает влага. В итоге осенью и весной из установки постоянно течет конденсат. А когда наступают холода, влага на стенках рекуператора замерзает и оборудование постоянно включает режим оттайки.

Вывод: Рекуператор в вентиляции бассейна просто не нужен. Объем приточного воздуха зимой слишком маленький чтобы экономить тепло, а вытяжной воздух слишком влажный, что приведет к конденсации его на стенках рекуператора и последующему обмерзанию.

Если вы действительно хотите экономить тепло в системе вентиляции, предусмотрите жалюзи для закрытия зеркала воды в нерабочее время. Так Вы сможете снизить влаговыделения бассейна, а значит уменьшить объем воздуха и потребление системы вентиляции на 70%.

Вентиляционная установка для бассейна

Для бассейнов мы используем обычные раздельные приточные и вытяжные установки. В этом случае у нас появляется возможность более гибко подойти к размещению оборудования. Раздельные установки занимают значительно меньше места, чем системы с рекуператором. Могут располагаться в разных помещениях, например, на чердаке, в подвале и даже в подвесном потолке самого бассейна. Приточная установка, работая в 2 режимах, подает летом 3000 м 3 /ч, а зимой нагревает и подает всего 400 м 3 /ч. Вытяжная установка выбрасывает влажный воздух на улицу, а нагревающий кабель на уличных решетках защищает их от образования сосулек.

Это самая простая и самая эффективная схема вентиляции.
Для нагрева 400 м 3 /ч воздуха нужно всего 7,5 кВт тепловой энергии от котла (не путать с электропотреблением) и это при -25 о С на улице.

В компаниях поставщиков вентиляционного оборудования для бассейнов сложные времена.

Компании Свегон и Менерга предлагают приточно-вытяжные установки для бассейнов от 600 000 рублей. На 100% частных бассейнов они не нужны, а в 90% коммерческих бассейнов используются 2 раздельные установки, одна из которых с осушителем, а вторая без.

В проектах на бассейны в частных домах мы используем обычные приточные и вытяжные установки компаний NED, Breezart, Systemair, Ventmachine. Установки проектируем подвесные, канального типа в шумоизолированном корпусе с полным комплектом автоматики.

Проектирование вентиляции бассейна

Вы можете заказать проект вентиляции бассейна у меня. Стоимость проекта для любых частных бассейнов от 25 тыс.руб. до 36 тыс.руб. Я смогу приехать на объект и вместе с Вами согласовать примерную схему. Нам нужно будет определиться c местом размещения оборудования, маркой оборудования, местами забора и выброса воздуха на фасадах или кровле.

В проекте я выполняю:
— аэродинамический расчет системы,
— расчет влаги от бассейна по методике АВОК;
— расчет воздухообмена бассейна.

Состав проекта вентиляции бассейна:

Проектирую строго по ГОСТ 21.602-2016, а расчеты бассейнов выполняю по методике Р НП «АВОК» 7.5-2012.

Состав проекта стандартный:
— Общие данные,
— планы системы вентиляции с указанием размеров воздуховодов, решеток, марки оборудования и характеристик,
— схемы систем вентиляции; WhatssApp

Решаясь на строительство бассейна, необходимо учитывать все факторы, влияющие на комфортное пребывание в помещении. Чтобы правильно рассчитать вентиляционные системы бассейна, вам потребуется изучить всё оборудование и сооружения в комплексе. А именно: площадь зеркала, расположение водоподготовительных систем, дверные и оконные проёмы, вид чаши (скиммерная, переливная и др.), конструкция помещения (дерево, бетон, кирпич), наличие примыкающих помещений (баня, сауна, хаммам и др.), наличие подвального помещения для подачи приточного подпора, наличие осушительной системы и т. д.

Грамотный расчёт системы вентиляции, установка необходимого оборудования, настройка его функционирования, является важным фактором, влияющим на создание комфортного микроклимата в помещении. Отсутствие внимания к этим деталям приводит к неприятным последствиям.

Пример водоподготовки переливного бассейна

Микроклимат бассейна

Устройство вентиляции бассейна – крайне важный фактор создания комфортного для человека микроклимата. Отсутствие качественной вентиляционной системы приводит к быстрому распространению грибка и плесени, а накопление в воздухе большого числа микроорганизмов приводит к возникновению различных заболеваний.

Повышенная влажность в закрытом помещении бассейна приводит к коррозии металлических и гниению деревянных конструкций, разрушению грибком отделки и стен

Влажность в помещении бассейна должна находиться на уровне 50–60%, в этом случае достигается умеренный уровень испарения влаги с поверхности воды, что влияет на условия комфорта в помещении. При данной влажности и температуре воздуха 28-30 °С (характерная для помещений бассейнов температура) роса будет образовываться при 16-21 °С. Это заметно выше чем для обычных помещений, в которых температура воздуха находится на уровне 24 °С, влажность 50%, точка образования росы на уровне 13 °C. Для помещений бассейнов превышение влагосодержания воздуха считается нормой.

• Вода в бассейне в пределах 24–28 °С.
• Воздух в помещении бассейна должен быть на 2–3 °С выше температуры воды. При снижении температуры воздуха возникает опасность простуды. При повышении влажности возможно возникновение ощущения духоты. Также не рекомендуется снижать температуру воздуха ночью в целях экономии энергии, так как повышается расход тепла.
• Во избежание сквозняков, рекомендуемая скорость движения воздуха должна находиться в пределах 0,15–0,3 м/с.

Все эти и многие другие условия принимаются во внимание при проектировании, и предлагаются решения для снижения конденсации влаги на потолке и стенах. Сложность ситуации состоит в том, что когда люди, к примеру, в ночное время не используют бассейн, тепло и влажность никуда не исчезают. Бассейн не получится «выключить» на ночь. Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются.

При достижении уровня 80–90% влажности при температуре 29–30 °С, возникает риск обострения хронических заболеваний, резкого ухудшения самочувствия. Поэтому, при правильно рассчитанной и спроектированной схеме вентиляции частного бассейна, из воздуха удаляется излишняя влага, он очищается за счёт интенсивного воздухообмена, но при этом не пересушивается.

Осушение воздуха до нужных параметров осуществляется осушителями, по параметрам влаговыделения. Осушители бывают моноблочными и встроенными в систему вентиляции (при ).

Пример расчёта испарений воды из бассейна в сутки

Исходные данные:

• Размер зеркала 4,2 × 14 м.
• температура воздуха в помещении +28 °C;
• температура воды в бассейне +26 °C;
• относительная влажность 60%.

1. Площадь поверхности бассейна 58,8 м².
2. Бассейн используется для купания 1,5 часа в день.
3. Испарение воды во время купания составит 270 грамм/м²/час х 58,8 м² х 1,5 часа = 23 814 грамм.
4. Испарение в состоянии покоя в остальные 22,5 часа составит 20 грамм/м²/ч х 58,8 м² х 22,5 часа = 26 460 грамм.
5. Итого в сутки: 23 814 грамм + 26 460 грамм /1 000 = 50,28 килограмма воды в сутки.

Правила проектирования вентиляции

Вентиляционная система, установленная в бассейне, должна быть автономной, и не зависящей от вентиляции остальной части дома. Если вентиляция дома должна обеспечивать приток свежего воздуха и удаление отработанных воздушных масс, то вентиляция бассейнов, помимо этих функций, должна поддерживать относительную влажность атмосферы в пределах установленных норм.

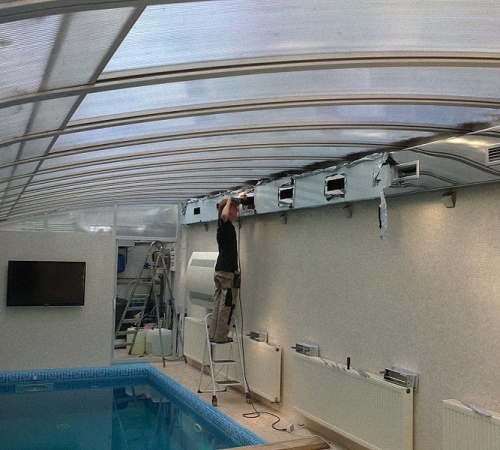

Классический вариант вентилирования бассейна в частном доме малого зеркала

При строительстве бассейна проект разрабатывается индивидуально. Основным требованием является обеспечение безопасности и комфортного пребывания людей внутри помещения.

Чтобы вентиляционные установки для бассейнов работали эффективно, необходимо проектировать их установку с учётом:

• Размеров помещения.
• Количества людей, пользующихся бассейном.
• Площади водной поверхности бассейна.
• Требований уровня температуры воздуха и воды.
• Скорости испарения воды, которая зависит от её температуры. Чем теплее вода, тем быстрее она испаряется.

С учётом данных параметров производится выбор соответствующей мощности приточно-вытяжной вентиляции для бассейна. Если оборудование будет выбрано неправильно, это приведёт к нарушению баланса влажности воздуха и температуры. Это будет способствовать оседанию конденсата и созданию неблагоприятной атмосферы для здоровья человека.

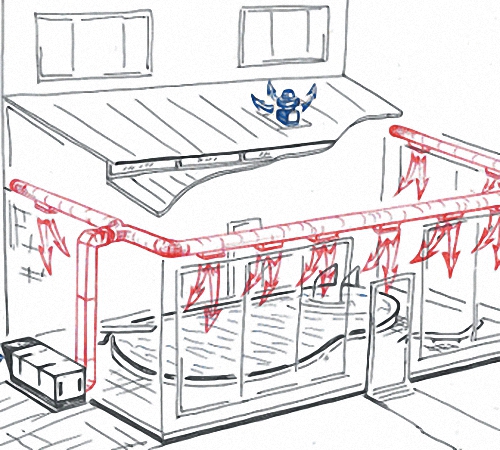

Схема вентиляции бассейна

Расчёт вентиляции в бассейне ведётся с учётом двух особенностей:

1. Нагретые влажные воздушные потоки устремляются кверху.
2. На всех прохладных и влажных поверхностях оседает конденсат.

Оборудование для вентиляции устанавливается любым удобным образом: на стенах, сверху бассейна, под его чашей или вокруг неё. Часто приточная вентиляция располагается вокруг бассейна или с двух сторон, чтобы отработанный воздух быстрее поднимался к вытяжке.

Вытяжная установка должна работать так, чтобы объем удаляемого ею воздуха был равен объёму приточных воздушных масс. Благодаря такому функционированию не будут возникать сквозняки, нарушающие комфортный микроклимат. Приточную вентиляцию рекомендуется устанавливать под окнами, воздух подаётся с цокольного помещения, через щелевые напольные решётки. Такое размещение вентканалов позволит предотвратить образование конденсата на стёклах. Вытяжные вентканалы монтируются посередине зеркала под потолком где собирается влага и тепло, не приближаясь к притоку, чтобы рециркуляция воздушных масс была более эффективной.

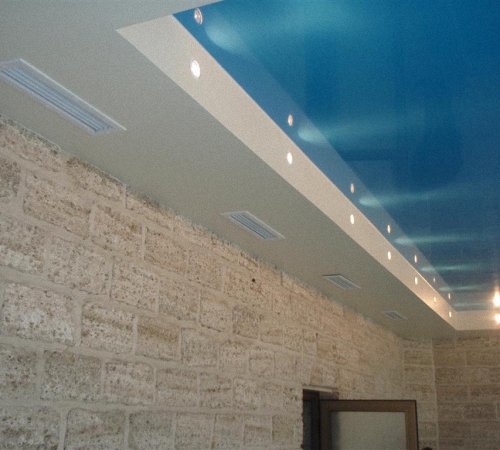

Пример проекта вентиляции бассейна

Расчёт вентиляции

Чтобы спроектировать правильную вентиляционную систему, профессионалы рекомендуют разделить процесс установки на несколько этапов:

1. Подбор оборудования и материалов для монтажа вентиляционной системы. На этом же этапе следует определиться с выбором хорошего специалиста, который будет выполнять работы.
2. Создание рабочего проекта, проектирование схемы для монтажа с устройством необходимых технологических отверстий.
3. Создание исполнительной документации, включающей чертежи, инструкции для установленного оборудования.

Определение производительности вентиляции и мощности нагревателя воздуха в зависимости от площади поверхности бассейна

Можно привести пример расчёта вентиляции бассейна:

• За исходные данные берутся значения температуры рабочей зоны помещения, воды в чаше бассейна, уровень влажности, площадь чаши, а также среднесуточные показатели температуры и влажности воздуха.
• Производится расчёт воздухообмена на количество человек, которые пользуются помещением. Кратность воздухообмена рассчитывается по формуле: интенсивность испарения делится на удельную плотность воздуха, которая умножается на разницу показателей влажности воздуха снаружи и внутри помещения. Для 1 человека составляет 80 м³/ч, следовательно, для 10 пользователей этот показатель будет составлять 800 м³/ч.
• Определяется расход приточного воздуха для поддержания оптимального уровня влажности (например, в исходных данных он равен 60%). Он сравнивается с нормой воздухообмена, представленной выше. Из этих значений выбирается большее.
• Определяется уровень поступления и потери тепла. Поступление тепла происходит от освещения, находящихся внутри помещения пловцов, прилагаемых помещений (баня, сауна, хамам), плотности обходных дорожек, дверных и оконных проёмов. Теплопотери происходят при нагревании водоёма.
• Затем рассчитывается количество испарений с поверхности водоёма. Определяется коэффициент испарения.

Рассчитав все показатели, можно сделать вывод, насколько градусов следует охладить или нагреть поступающий воздух, чтобы соблюдался баланс с температурой внутри помещения.

Оптимальный уровень влажности

Комфортный уровень влажности воздуха в бассейне не должен превышать 65%. Чтобы понизить влажность до оптимального уровня, можно использовать осушающую установку, приточно-вытяжную вентиляцию, или и то, и другое вместе. Для осушения воздуха используют два метода: конденсацию и ассимиляцию:

1. Конденсация представляет собой метод, при котором воздух пропускается через осушитель, где его температура достигает точки росы. После конденсации влаги воздух прогревается и возвращается в помещение. При этом необходима теплоизоляция всех воздуховодов для предотвращения стекания конденсата внутри помещения. Часто вентиляция бассейна в коттедже с такой установкой оснащена гигростатом, запускающим компрессор тогда, когда влажность достигает определённого уровня. Когда влажность понизится, компрессор автоматически отключается. Вентилятор при этом продолжает работать. Конденсационные осушители бывают трёх видов: настенными, скрытыми, стационарными. Для последнего типа требуется отдельное помещение или встраиваются в приточно-вытяжную систему.
2. Работа приточно-вытяжных устройств по принципу ассимиляции основана на свойстве воздуха вбирать водяные пары. Преимущество метода ассимиляции состоит в эффективном очищении воздуха, но есть два недостатка. Первый связан с зависимостью от погоды: при высоком уровне влажности атмосферы воздух, попадая в помещение бассейна, не впитывает в себя влагу. Второй недостаток заключается в том, что приточный воздух необходимо нагревать.

Интенсивность испарения воды с поверхности бассейна (литров/квадратный метр в час)

Оптимальным вариантом для поддержания необходимого уровня влажности помещения бассейна, специалисты считают комбинированный метод осушения с использованием принудительной установки и осушителя. Однако, этот метод эффективен только для малых объёмов чаши, и требует тщательного расчёта, иначе могут возникнуть проблемы с решением вопроса (отказ техники, неопытное подключение системы и др.).

Способы поддержания оптимальной температуры воздуха

Температура воздуха в бассейне должна быть выше атмосферной. Часто для этого используются системы отопления: приточный воздух нагревается до температуры, которая поддерживается отопительной системой с применением соответствующих датчиков, что ведёт к удорожанию проекта. Этот способ лучше применять как дополнительный к основной отопительной системе. Наиболее эффективным способом поддержания оптимальной температуры воздуха в бассейне является приточно-вытяжная система с рекуператором тепла. Он отбирает тепло у вытяжного воздуха (35–40%) и отдаёт его холодному приточному воздуху через отфильтрованные системы. При этом необходимо помнить, что тепла возвратного воздуха недостаточно, и в любом случае необходимо установить дополнительный подогрев (электронагреватель, водяной калорифер).

Подведя итоги, следует отметить: для создания благоприятного микроклимата внутри помещения бассейна необходимо совершить сложный процесс расчётов, проектирования, установки систем вентиляции. Но на эффективность работы вентиляционной системы влияет множество факторов, между которыми должен соблюдаться определённый баланс, соответствующий нормам воздухообмена, оптимального уровня влажности, температуры воздуха.

Этот процесс требует профессионального подхода к системе вентилирования помещений с бассейном:

• Кратность приточно-вытяжной вентиляции рассчитывается исходя из конкретных индивидуальных условий.
• Осушитель воздуха подбирается по параметрам, указанным выше.
• Обязательно присутствие специалиста.

Помещение с бассейном является весьма специфическим из-за наличия в нем большого количества паров воды. Влага конденсируется на поверхности с более низкой температурой, в результате чего начинаются процессы коррозии, гниения и образования грибка. В комнате с бассейном запотевают окна, влага скапливается на находящихся там предметах. Устраняет все эти неудобства качественная вентиляция помещения с бассейном.

Для чего нужна вентиляция бассейнов

Характеристики воды и воздуха в помещении с бассейном благоприятствуют испарению воды из чаши, остановить этот процесс невозможно. Влага оседает на предметах интерьера и различных конструктивных элементах, что приводит к их порче. Грамотно спроектированная и смонтированная система вентиляции отведет все воздушные испарения из помещения.

Второй негативный фактор от паров воды - дискомфорт находящихся в бассейне людей. Влажный воздух негативно сказывается на органах дыхания и психологическом состоянии. Третий фактор - порча находящегося в бассейне электрического оборудования. Страдают даже прикрытые стеклом потолочные светильники.

Вентиляционные системы для лучшего эффекта оборудуют осушителями воздуха. Среди всех разновидностей вентиляционных система выделяют две наиболее распространенные:

• Приточно-вытяжная с рекуперацией тепла
• С разделением притока и оттока воздуха.

Приточно-вытяжная система вентиляции с рекуперацией тепла

Данный тип вытяжной системы работает в одном блоке. На этапе закупки всех необходимых материалов данная система требует больших расходов, но в процессе эксплуатации более экономна, чем проточная вентиляция. Преимущества использования:

• Не требует много места для монтажа. Все комплектующие располагаются в одном блоке, а потому занимают небольшую площадь, чем вентиляция с разделенными элементами. Оптимально подходит для небольших по площади бассейнов и потому часто используется в частных домах.
• Во время работы установка имеет уменьшенное энергопотребление, благодаря наличию рекуператора. Этот прибор экономит до 50-70% энергии, так как приточный воздух нагревается за счет вытягиваемого газа, но не смешивается с ним. То есть температура в комнате держится на одном уровне за счет своего же резерва тепла. Благодаря этому необходимая мощность используемого мотора уменьшается в 2-2,5 раза.

Система вентиляции бассейна приточно-вытяжного типа содержит такие элементы:

• Вентилятор приточно-вытяжной.
• Фильтр для очистки входящего воздуха.
• Двойной клапан, перекрывающий проход холодному воздуху во время выключения системы.
• Рекуператор тепла.
• Обогреватель входящего воздуха.

Приточно-вытяжная вентиляция бассейна с рекуператором тепла в некоторых случаях оснащается автоматизированным регулировщиком показателей количества водяных паров и температуры. Также в дополнение устанавливают устройства, распределяющие прогретый воздух в другие комнаты и осушитель воздуха.

Вентиляция с разделением притока и оттока воздуха

Данная система является раздельной, вход и выход воздуха производится разными системными элементами вентиляции. Оборудование в данном случае стоит дешевле, чем для первого типа вентиляции, но в процессе эксплуатации она потребует больших расходов. Также раздельная вентиляция имеет довольно крупные габариты и не так удобна для использования в маленьких помещениях.

Проточная вентиляция бассейна характеризуется раздельной подачей свежего воздуха в помещение с одновременным удалением уже увлажнившегося воздуха наружу. Оборудование данного типа вентиляции проходит на этапе общих строительных работ по возведению бассейна. Основной ее элемент - встроенный в вытяжные каналы вентилятор. Приток воздуха проводится с помощью следующего оборудования:

• Забирающее воздух устройство, оборудованное клапаном, который не пропускает в помещение холодный поток во время отключения системы.
• Очищающий поступающий воздух фильтр.
• Обогреватель поступающего воздуха.
• Вентилятор для закачки воздуха.
• Управляющий блок для поддержания температурного уровня и объема поступающего воздуха.

Автоматизирование вентиляции

Автоматизированная система осуществляет полный контроль над системой вентиляции, регулирует ее функции. Работа, которую выполняет автоматизированная система:

• Держит на заданном уровне влажность и температуру воздуха, а также производительность самой вентиляционной системы.
• В заданные промежутки времени включает или отключает отдельные структурные элементы системы или всю ее в целом.

• Уведомляет о возникающих аварийных ситуациях и неполадках системы.
• Прослеживает последовательность всех проходящих в системе операций.
• Обеспечивает защиту системы в целом и отдельных ее составляющих, предохраняет водные калориферы от замораживания в них влаги, падения напряжения и т.д.
• Осуществляет связь вентиляции с системой «умный дом».

Нормы параметров воздуха в бассейне

Вентиляционная система подбирается под определенные показатели, которые соблюдаются в комнате с бассейном. При создании безопасных и приятных условий в комнате выдерживаются следующие цифры:

• Влажность воздуха не более 65%.
• Температурное соотношение воздуха и воды не превышает 2оС в пользу воздуха.
• Температурный показатель воды держится до отметки 32оС.
• Выходящий из вентиляции поток газа не превышает скорость в 0,2 м/с, так как более высокие значения создают ощутимый кожей сквозняк.
• Нормированное значение воздухообмена составляет 80 м3/ч на одного находящегося в помещении человека. Но во время проектирования допускается использовать не эту цифру, а расчетное значение.

Нормы допускают разницу количества входящего и выходящего воздуха в размерах половины кратности воздухообмена бассейна. Здесь, однако, принимается во внимание скорость потока газа. При расчете проекта также учитывают количество децибел шума в комнате, его максимальный порог - 60 дБ. Естественная вентиляция не создает в бассейне описанные выше параметры, потому комната в обязательном порядке оборудуется механизированной системой вентиляции.

Нюансы разработки проекта вентиляции

При создании проекта вентилирующей конструкции любого типа учитывают функциональные характеристики самой конструкции, для обеспечения ею заданных условий, и негативные факторы, влияющие на структурные элементы конструкции. Одним из самых первых вредящих вещества является конденсат. Его скопление на поверхности вентиляционной шахты станет причиной коррозии и порчи оборудования. Чтобы избежать этого, шахту изолируют или применяют клапаны с электроподогревом. Также вентиляционную шахту дополняют поддоном для стекания собирающейся влаги.

В системе вентиляции бассейна любого типа и размера необходимо предусмотреть возможность работы в меньшей производительности, чтобы экономить энергию во время простоя бассейна. Соответственно, необходимо оборудование устройством повышенной мощности, чтобы вентиляция эффективно справлялась со своими функциями, когда в бассейне много людей. Данные дополнения не обязательны, но помогают экономить электроэнергию при круглосуточной работе, при этом эффективность работы системы не упадет. Особенно актуально это дополнение для частных домов, в которых оборудование используется гораздо реже, чем в бассейнах общественного пользования.

Самое важное правило при расчете проекта - учет площади помещения, расчет значений кратности воздухообмена и расхода воздуха, наличие функции нагрева комнаты. Приточно-вытяжная вентиляция бассейна является многофункциональной и решает все задачи. Она имеет различные структурные элементы - систему фильтрации, калорифер и вентилятор. Это обуславливает выполнение ею всех указанных функций. Вентиляция бассейна монтируется обособлено от основной домовой системы. Снижают испарение воды из бассейна с помощью зашторивания его на период простоя.

Как разработать проект вентиляции бассейна

Как уже было сказано выше, когда проектируется вентиляция бассейна, расчет ведется с учетом влажности воздуха 65%, но данное значение на практике зачастую снижается на 15-20%. Это происходит из-за тактильного ощущения повышенной влажности. Если вентиляционная система оборудована правильно и обеспечивает необходимый показатель влажности, все же замечается конденсат и дискомфорт. В результате функциональные характеристики вентиляции меняют, при этом описанные явления пропадают, но показатель влажности не соответствует заявленным нормам.

При расчете проекта учитывается расход воздуха. Специальные формулы и таблицы помогают определить необходимый воздухообмен при имеющемся температурном показателе и площади водного пространства бассейна.

Все показатели, которые учитывают при расчете:

• Общий размер водного пространства.

• Размер всех обходных дорожек.
• Размер всей комнаты.
• Средний температурный показатель воздуха вне помещения в зимний и летний период.
• Температура воды.
• Температура воздуха в самой комнате.
• Среднее количество посетителей бассейна.
• С учетом того, что потоки теплого воздуха стремятся вверх за счет меньшей массы, необходимо учитывать температурный показатель воздуха под потолком.

При самостоятельном расчете проекта вентиляции для бассейна проводят также такие вычисления:

• Учитывают поступление тепла от купающихся людей, внешнего солнечного воздействия, обходных дорожек, освещения, от самой воды.
• Учитывается поступление влаги от купающихся людей, водной поверхности, от обходных дорожек.
• Воздухообмен рассчитывается по влаге и общему теплу, учитывается нормативный воздухообмен.

По стандарту общества немецких инженеров воздухообмен рассчитывается в зависимости от площади водяной глади, ее температурного показателя, общей влажности

воздуха и функциональных особенностей бассейна. Для расчетов используется формула:

W= exFxPb-PL, кг/ч. Здесь:

• F - общий размер водяной поверхности бассейна, м2.
• Pb - показатель давления паров воды в насыщенном воздухе с учетом температурного показателя воды в бассейне, Бар.
• PL - показатель давления водяных паров при заданном температурном режиме и влажности, Бар.

Для ввода показателя давления в кПа учитывают, что 1 Бар = 98,1 кПа.

e в данной формуле - коэффициент испарения, кг(м2*час*Бар), определяет функциональные особенности бассейна. Для разных типов бассейнов он равен:

• Прикрытая пленкой водная гладь - 0,5.
• Неподвижная водная гладь - 5.
• Конструкция небольших размеров с небольшим количеством посетителей - 15.
• Конструкция общественного пользования со средним показателем активности пловцов - 20.
• Конструкция для мест активных развлечений и отдыха - 28.
• Конструкция, оборудованная водяными горками и с образованием волн - 35

В расчетах ориентируются на выделение влаги во время использования бассейна, это создает запас прочности всей системы. Для расчета воздухообмена в бассейне пользуются формулой: mL=GWXB-XN, кг/ч, это формула для вычисления массового расхода. Объемный расход определяют по формуле: L=GWrxXB-XN, кг/ч. Здесь:

• L - расход входящего воздуха объемный, м3/ч.
• mL - расход входящего воздуха массовый, кг/ч.
• GW - объем всей испаряющей влаги в помещении, г/ч.
• XN - содержание влаги снаружи помещения, г/кг.
• XB - содержание влаги внутри помещения, г/кг.
• r - показатель плотности воздуха при температурном режиме внутри помещения, кг/м3.

Показатель содержания влаги снаружи помещения имеет тенденцию меняться с изменением времен года. Это изменение зимой достигает 2-3 г/кг, летом - 11-12 г/кг. Практикующие специалисты ориентируются на показатель 9 г/кг, потому как сезонное изменение данного показателя по времени не продолжительно. Что касается величины XB, то она принимается чуть больше расчетной, так как в летний сезон количество появляющегося конденсата незначительно.

В процессе монтажа вентиляции все воздуховоды тщательно герметизируют и теплоизолируют. Поток воздуха не направляют на поверхность воды. Небольшую систему вентиляции устанавливают между капитальным и подвесным потолком. Если в помещении установлена вентилирующая система, то использование в нем кондиционера не рекомендовано.

Любое помещение, в котором располагается бассейн, является достаточно специфическим, преимущественно из-за обилия водяных паров. Как известно, влага оседает в виде конденсата на более холодных поверхностях, вследствие чего развиваются коррозийные процессы, появляется грибок и гниение. Кроме того, в данном помещении запотевают окна, а влага оседает практически на всему, что там располагается. Чтобы избежать подобных неприятностей, вам потребуется качественная вентиляция бассейна. О том, что она собой представляет, для чего нужна и как обустраивается, и пойдет речь в сегодняшней статье.

Для чего может потребоваться вентиляция бассейнов?

Благодаря особым характеристикам воздуха и воды в том помещении, где располагается плавательный водоем, влага благополучно из чаши испаряется, причем помешать данному процессу не представляется возможным. Оседая на разного рода конструктивных элементах или же просто предметах интерьера, влага неминуемо приводит к их порче. Однако если грамотно спроектировать и обустроить вентиляционную систему, то она будет эффективно отводить все воздушные испарения на улицу.

Другим же недостатком обилия водяных паров в помещении является то, что люди, которые плавают в бассейне, попросту испытывают дискомфорт. Более того, влажный воздух отрицательно воздействует на органы дыхания, а также на психологическое состояние человека в целом. И, наконец, третья причина, по которой вентиляция в данном случае обязательна, заключается в неизбежной порче всего электронного оборудования, находящегося в бассейне. Что характерно, в негодность приходят даже потолочные осветительные приборы, защищенные стеклом.

Чтобы вентиляционная система была более эффективной, ее, как правило, дополнительно оснащают осушителями воздуха. Самих систем вентиляции, к слову, существует много, однако наибольшей популярностью среди них пользуются всего две:

• с разделением оттока/притока воздуха;
• приточно-вытяжная (с опцией рекуперации тепла).

Ознакомимся более детально с каждым из упомянутых вариантов.

Вариант первый. С разделением оттока/притока воздуха

Такого рода вентиляционная система относится к раздельным, воздух в данном случае входит и выходит посредством отдельным системных элементов. Если говорить о стоимости, то оборудование для такой вентиляции обходится заметно дешевле (если сравнивать с вариантом, описанным в следующем пункте статьи), однако при дальнейшей эксплуатации оно в обязательном порядке потребует для себя немалых расходов. Помимо этого, размеры раздельной вентиляционной системы достаточно большие, следовательно, пользоваться ею (в особенности, в малогабаритных помещениях) весьма неудобно.

Обратите внимание! Приточная вентиляция бассейна имеет одну очень важную отличительную черту – свежий воздух в ней подается в помещение отдельно от параллельного вывода воздуха, который успел увлажниться, на улицу.

Заметим также, что такие вентиляционные системы зачастую оборудуются еще на этапе строительства бассейнов. В роли главного элемента в данном случае выступает вентилятор, который вмонтирован в вытяжные каналы.

Если говорить конкретно о притоке свежего воздуха, то он осуществляется посредством таких устройств:

• блок управления, предназначающийся для поддержки объема подающегося воздуха и температурного режима;
• воздухозаборное устройство, на котором имеется клапан, не пропускающий внутрь помещения холодный уличный воздух в тех случаях, когда система отключается;
• вентилятор, с помощью которого осуществляется закачивание воздуха;
• очищающий фильтр, необходимый для очистки поступающего воздуха;
• нагревательный прибор, с помощью которого этот поступающий воздух прогревается.

Для более детального ознакомления с данным вопросом рекомендуем посмотреть представленный ниже тематический видеоматериал.

Видео – О вентиляции в бассейнах

Вариант второй. Приточно-вытяжная (с функцией рекуперации тепла)

Если говорить о таком типе вытяжной вентиляционной системы, то она функционирует в едином блоке. Что характерно, такая система потребует серьезных затрат еще во время закупки всего требуемого для нее оборудования, однако при дальнейшей эксплуатации вы столкнетесь с приятным сюрпризом – заметной экономией (намного большей, чем у описанного выше варианта).

Ознакомимся с основными достоинствами использования таких систем.

1. Прежде всего, для ее установки не потребуется слишком много места. В одном блоке располагаются все комплектующие, необходимые для работы системы, следовательно, весь комплекс получается весьма негабаритным, если сравнивать его с вентиляцией, в которой элементы разделены. Идеальный вариант для бассейнов, площадь которых незначительна, а значит, чаще других используется в частных загородных домах.
2. Другое преимущество в том, что при функционировании система потребляет не так много электроэнергии, так как в ней (о чем можно судить из названия) имеется рекуператор. Благодаря такому приспособлению можно сэкономить от 50-ти до 40-ти процентов электричества, поскольку приточный воздух прогревается посредством вытягиваемого газа, однако при этом с ним не смешивается. Иными словами, температурный режим в помещении удерживается на одном и том же уровне лишь благодаря своему тепловому резерву. А это, в свою очередь, уменьшает требуемую мощность применяемого мотора приблизительно в два или два с половиной раза.

Что же касается конструкции приточно-вытяжной системы, то она включает в себя следующие важные элементы:

• нагреватель воздуха, поступающего внутрь;
• вентилятор (все такой же приточно-вытяжной);
• тепловой рекуператор;
• очистной фильтр, необходимый для очистки свежего воздуха;
• последний элемент – это двойной клапан, при помощи которого перекрывается подача холодного воздуха, если система выключается.

Заметим также, что описанная выше система, оборудованная рекуператором тепла, довольно часто оборудуется еще и функцией автоматической регулировки температурных показателей, а также значений кол-ва водяных паров. Более того, дополнительно данная вентиляция бассейна может оборудоваться устройствами, которые распределяют нагретый воздух в иные помещения; еще один пример «бонусного» устройства – это осушитель воздуха.

А как насчет автоматизированных вентиляционных систем?

Автоматические системы способны контролировать всю вентиляционную систему, а также совершать регулировку ее функций. Ниже приведены основные моменты, которые выполняют автоматизированные системы.

1. Непосредственная связь вентиляционной системы с так называемой системой «умного дома».
2. Поддержка температурных и влажностных показателей воздуха на требуемом уровне, контроль за производительностью самой системы вентиляции.
3. Обеспечение защиты (как системы в целом, так и отдельных ее компонентов), предотвращение замерзания воды в водных калориферах, снижение напряжения и так далее.
4. Уведомление обо всех неполадках и аварийных ситуациях, которые возникают в системе.
5. Слежение за последовательностью всех операций, которые проистекают в системе.

Как видим, функций действительно много, а потому автоматизированные системы вполне оправдывают свою завышенную стоимость.

Нормативные требования

Любая система вентиляции должна подбираться в соответствии с определенными показателями, обязательным к соблюдению в помещениях, где располагаются бассейны. Если вы намерены обеспечить максимально безопасные и комфортные условия в упомянутом помещении, то должны придерживаться некоторых цифр.

• Максимальный показатель влажности воздуха должен составлять 65 процентов.
• Показатель воздухообмена, в соответствии с нормативными требованиями, равен 80-ти кубометрам в час для каждого человека, который находится в комнате. Хотя при составлении проекта, как правило, отталкиваются не от этого показателя, а от расчетного значения.
• Максимальная разница между температурными показателями воды и воздуха должна составлять не более 20-ти градусов (причем исключительно в пользу воздуха).
• Газовый поток, который выходит из вентиляционной системы, должен обладать скоростью не более 20-ти метров в секунду. Если скорость будет большей, то образуются сквозняки, ощутимые кожей.
• Наконец, температура воды, в соответствии с теми же нормами, должна находиться в пределах менее 32-х градусов тепла.

Заметим также, что нормативные требования допускают разницу между объемами выходящего/поступающего воздуха, но не более? общей кратности воздухообмена. Хотя в данном случае вы должны обязательно учитывать и скорость, с которой движется газовый поток. Занимаясь проектированием, принимайте во внимание и тот факт, каков уровень шума в данном помещении – он должен составлять максимум 60 децибел.

Обратите внимание! Вполне очевидно, что естественная вентиляционная система неспособна обеспечить такие показатели в помещении, а потому при наличии бассейна его (помещение) в обязательном порядке оборудуют принудительной вентиляцией.

Особенности составления проекта вентиляционной системы

Если вы занимаетесь составлением проекта системы вентиляции (вне зависимости от того, какого типа она планируется), то должны учитывать функциональные параметры всей конструкции – это позволит обеспечить заданные условия; также не забывайте о негативных факторах, воздействующих на конструктивные элементы. Пожалуй, самым главным веществом, без которого не обходится ни одна вентиляция бассейна, является именно конденсат. Если он будет скапливаться на стенках вентиляционной шахты, то неминуемо приведет к коррозийным процессам, а также выходу оборудования из строя. Во избежание этого необходимо изолировать шахту, а также установить клапаны с электрическим подогревом. Помимо того, обязательно дополните шахту поддоном, в который стекала бы скапливающаяся влага.

В любой вентиляционной системе (при любых ее размерах) должна иметься возможность функционирования с меньшей производительностью с целью экономии электричества в случае простаивания бассейна. В свою очередь, вы должны оборудовать систему устройством более высокой мощности, дабы вентиляция успешно со всем справлялась при наличии в бассейне большого количества людей. Конечно, все эти дополнения не являются обязательными, но благодаря им экономится электричество при непрерывной эксплуатации, а вот эффективность всей системы остается при этом на прежнем уровне. Данное дополнение в особенности актуально в отношении загородных домов, где оборудованием пользуются не так часто, как, например, в общественных бассейнах.

Но самое главное, что вы должны учитывать во время проектирования – это площадь помещения, наличие/отсутствие обогрева, показатели расхода воздуха, а также кратности воздухообмена. Что касается приточно-вытяжной системы, то ее можно считать универсальной, так как она способна решить сразу все эти задачи. В нее входят разного рода структурные элементы, среди которых вентиляторы, фильтрационные устройства или, скажем, калорифер. Потому, собственно, она успешно справляется со всеми задачами.

Обратите внимание! Вентиляционная система бассейна должна обустраиваться обособленно от общей домовой вентиляции. Также заметим, что для снижения испарения влаги из чаши ее можно зашторивать на время простоя.

Разрабатываем проект вентиляционной системы

Как уже отмечалось ранее, во время проектирования вентиляции исходят из показателя влажности воздуха около 65-ти процентов, однако в действительности этот показатель обычно снижается процентов на 15 или даже 20. Причина этого предельно проста – так называемое тактильное ощущение влажности. Так, если система обустроена правильно и обеспечивает требуемую влажность, то чувство дискомфорта и конденсат все же могут замечаться. Как следствие – выполняется корректировка функциональных характеристик системы. Явления, описанные выше, после этого пропадают, а вот влажность при этом уже не соответствует нормативным требованиям.

Занимаясь составлением проекта, учитывайте также расход воздуха. Есть много формул и специальных таблиц, которые способны помощь с определением требуемого воздухообмена при текущей температуре и площади чаши бассейна.

Вот основные характеристики, которые должны учитываться во время расчетов:

• температура воздуха под потолком (обуславливается тем, что теплый воздух меньше весит, а потому всегда стремится вверх);
• площадь водного пространства;
• число людей, посещающих бассейн одновременно (в среднем);
• общие габариты обходных дорожек;
• температурный показатель воздуха;
• средняя температура на улице летом/зимой;
• температурный показатель воды.

Если вентиляция бассейна проектируется вами самостоятельно, то в обязательном порядке произведите приведенные ниже вычисления.

1. Определите, сколько тепла поступает от людей, воды в чаще, солнечного света, осветительных приборов и, собственно, дорожек.
2. Определите, сколько влаги поступает от купающихся, дорожек и воды.
3. Рассчитайте воздухообмен, учитывая при этом нормативный показатель.

В соответствии со стандартами общества инженеров Германии последний показатель необходимо рассчитывать по водной площади, общем показателе влажности и температуре воды. Кроме того, должны учитываться и функциональные особенности помещения. Формула расчетов выглядит примерно следующим образом (в килограммах за час):

е*F*РВ-PL = W.

Рассмотрим, что обозначает каждый из показателей:

• F обозначает общую водную площадь в квадратных метрах;
• PL – это давление пара в случае заданных влажностных/температурных показателей;
• РВ – это все то же давление пара, вот только при заданных параметрах воды в чаше;
• наконец, е – это показатель испарения, определяющий функциональные особенности конструкции.

Последний показатель зависит от типа бассейна. Так, если конструкция накрыта пленкой, то э будет составлять 0,5; если на ней имеются водные горки, то 35; если вода статична, то 5; если речь идет об общественном бассейне, то около 20; наконец, если чаша небольшая и ее посещает среднее число людей, то 15.

Обратите внимание! Очевидно, что влажность на улице меняется в зависимости от конкретного времени года. Профессионалы рекомендуют принимать усредненное значение (оно составляет 9 грамм на килограмм), поскольку его изменение с каждым следующим сезоном не слишком значительно.

Также заметим, что непосредственно при обустройстве вентиляционной системы вы должны теплоизолировать и герметизировать каждый из воздуховодов в обязательном порядке. Воздушный поток не должен направляться на водную поверхность. Если вентиляция бассейна малогабаритна, то может быть установлена между базовым и навесным потолками. Наконец, применение кондиционера в комнате, где уже имеется вентиляция, нежелательно.

На этом все, теперь вы в курсе, что собой представляет вентиляция в таких местах, как ее проектировать и рассчитывать. Не забудьте посмотреть еще один тематический видеоролик. Удачи в работе!

Видео – Устройство приточно-вытяжной вентиляционной системы
