На сегодняшний день многие задаются вопросом, как и чем лучше отопить свой дом, если нет газа. Дрова и уголь – одни из самых доступных видов топлива. Поэтому правильным решением здесь будет построить отопительную печь, а еще лучше добавить к ней функцию варочной для приготовления пищи. Вариантов конструкций очень много как по форме, так и по принципам действия.

В данной статье ознакомлю вас с особенностями печи Кузнецова, её преимуществами и пошаговой схемой возведения такого агрегата самостоятельно.

Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века.

Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот — печи Кузнецова все более популярны.

Целью модернизации старинной конструкции русской печи при не столь значительном изменении ее внутреннего устройства было создание отопительного агрегата с более высоким КПД при экономии топлива.

Колпаковые печи — одни из самых распространённых и по характеристикам ничуть не уступают канальным печам.

Данная печка - новейшая разработка в консервативной сфере: монтаже и проектировании печей. Эту печку отличает принципиально новый метод использования горячего газа.

В конструкции стандартного типа движение холодного и горячего газа происходит за счёт тяги воздуха, поступление которого происходит через зольник.

Колпаковая печь по своему принципу очень похожа на работу ракетных печей, где горячие газы движутся не под воздействием тяги дымовой трубы, а благодаря силе тяжести самих газов.

Преимущества и недостатки печи

Преимущества:

• • высокий показатель коэффициента полезного действия 75-85% (КПД);
  • топливо сгорает при высоких температурах;
  • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
  • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
  • долговечность эксплуатации печи;
  • эстетичный, оригинальный внешний вид;
  • высокая эффективность, многофункциональность;
  • экономичность;
  • длительное сохранение тепла;
  • форма и дизайн печей могут варьироваться в зависимости от назначения;

  при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

  Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

• конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;

особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

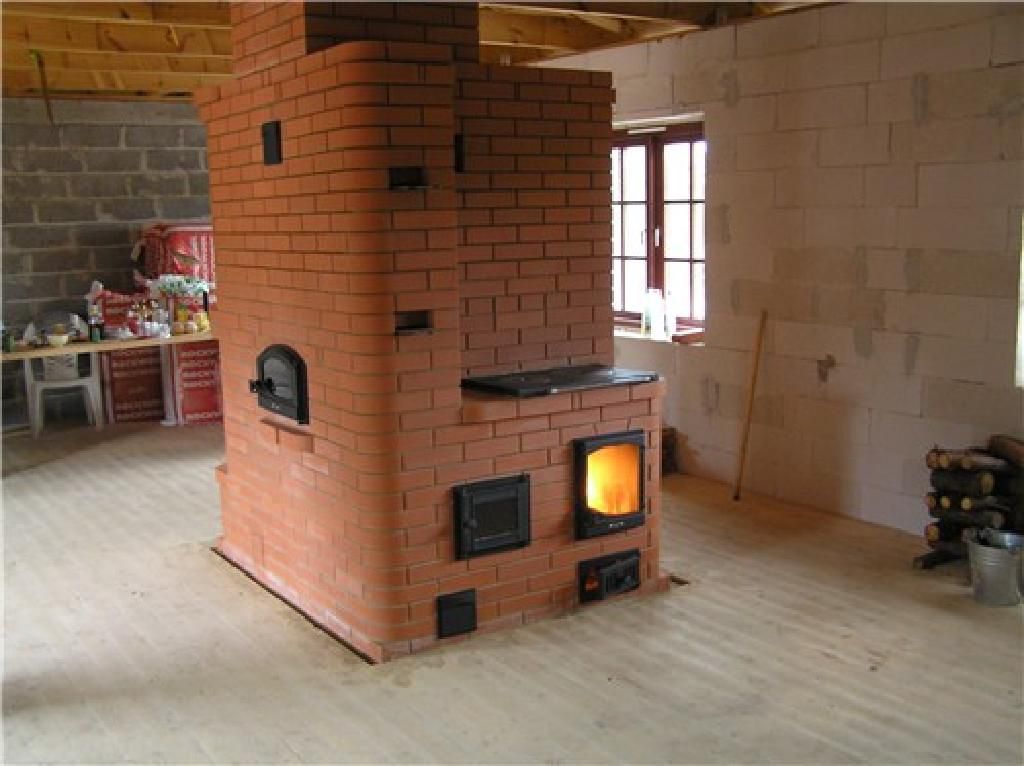

И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок - это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Принцип действия печи

В основе лежит принцип свободного движения газов. Для циркуляции воздуха в обычной печи необходимо воздействие внешней энергии, то есть, создания принудительной тяги в трубе.

Когда газы находятся в замкнутом пространстве, при наличии постоянного источника тепла, они под собственной тяжестью разделяются – холодные оседают вниз, горячие поднимаются наверх. При этом в области высоких температур давление растет, а там, где холодно – падает и вырабатывается энергия.

Выходит, турбулентное движение возникает автоматически благодаря законам физики. Это значит, что если грамотно направить конвекционные потоки, то тепловая энергия будет переноситься самими массами газа.

При электрической подаче тепла тяговой трубы не требуется. Если печь отапливается дровами, то неизменно продукт горения должен выходить наружу.

Благодаря хитрой конструкции, он скапливается на последней стадии своего пути, оказываясь как будто под колпаком. Там он снова перегорает, до конца отдавая своё тепло, и затем уже в виде бесполезного газа выводится на улицу, не охлаждая систему. Такие печи ещё называют колпаковыми.

Основополагающая особенность газового наполнения полостей состоит в том, что, сколько бы ни было отсеков у печи, они все заполняются газом равномерно и во всех происходят одинаковые физические процессы. Создать нечто подобное при помощи тяги, принципа противотока (широко применяемого в Европе) или других конвективных способов невозможно.

Вот почему подобные печи – это инновация в системе печного отопления.

Они сами себя регулируют и, какую бы конфигурацию им ни придавали, они всегда работают по естественному принципу.

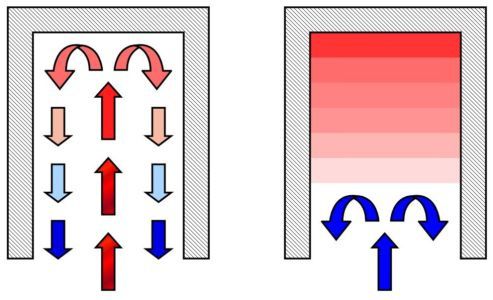

Принцип устройства печи довольно прост: нижний ярус и топливник (его еще называют очагом) объединены в единое пространство – колпак, внутри которого и происходит свободное движение горячих газов.

Самые горячие, более легкие, газы перемещаются к верхней части колпака, а «тяжелые» холодные – находятся в нижней. А между ними циркулируют газы, имеющие промежуточную температуру.

Нагретый воздух долго удерживается в печи, передавая жар стенам колпака, а остывший по специальному проходу отводится в дымоход. В колпаке температура горения очень высока. Коэффициент полезного действия подобной печи в три раза выше, чем у традиционной русской.

Разновидности печей Кузнецова

По выполняемым функциям кирпичные печи Кузнецова можно разделить на несколько основных групп:

• Отопительные.

  Их основная задача – обогрев помещений.

  Варочные.

  Они используются для приготовления пищи. К этой же группе можно отнести хлебные печи и плиты, приспособленные под казан.

• Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара.

  Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.

  Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить.

  Место установки можно определить, изучив чертежи печей.

• Камины.
• Грили и барбекю.
• Комбинированные конструкции, комплексы.

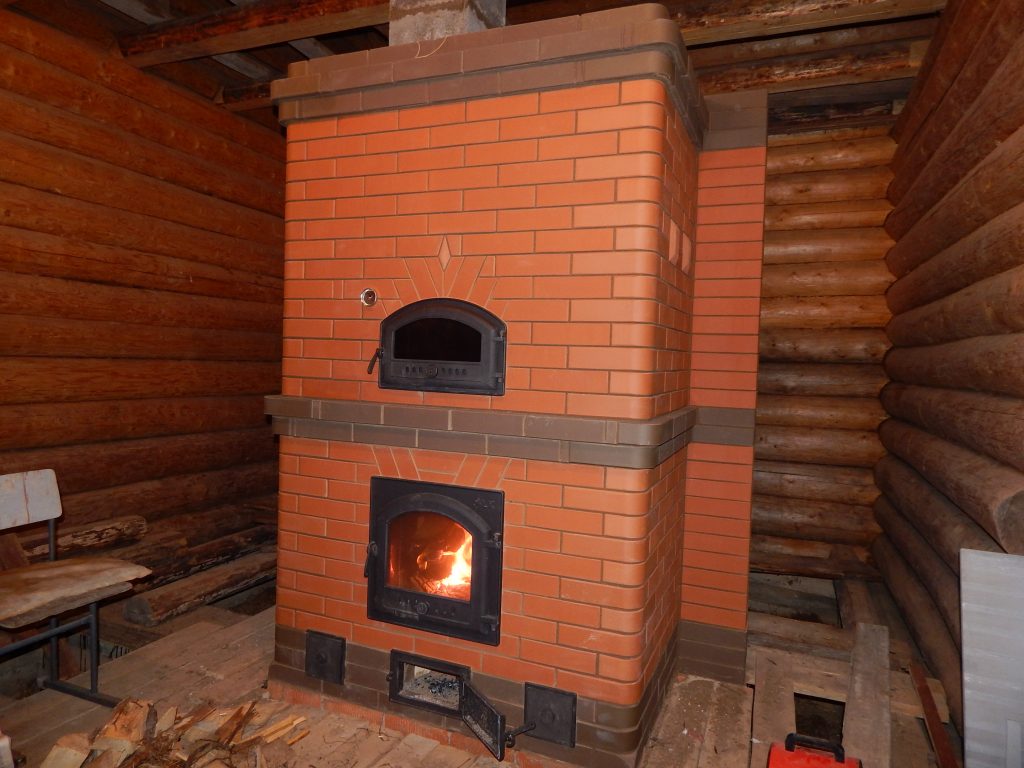

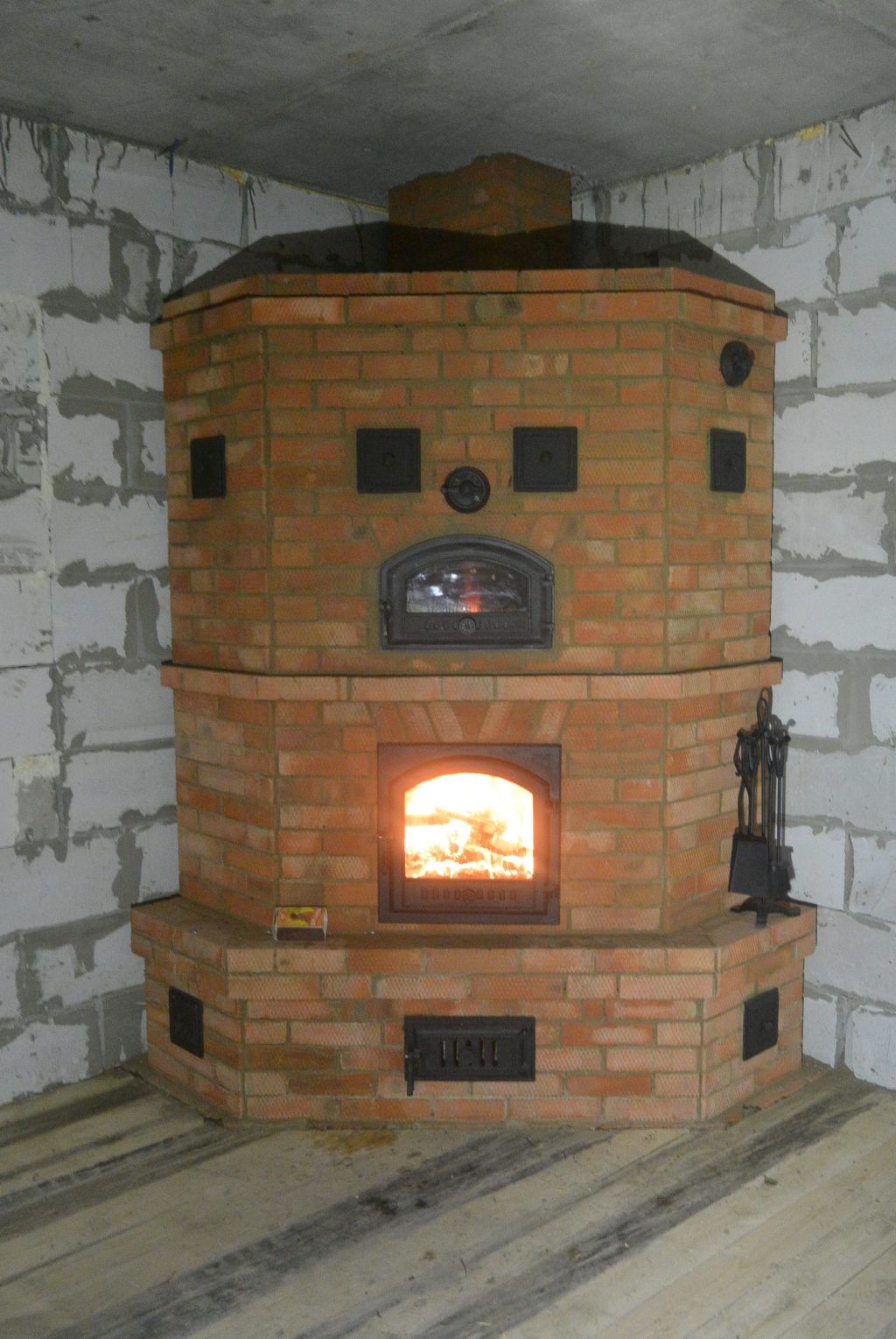

• Пожалуй, наиболее востребованными являются отопительно-варочные печи Кузнецова. Они и дом согреют, и голодными не оставят.

У Кузнецова также есть такие проекты.

Прежде чем приступать к постройке, убедитесь, что это именно тот вариант, который вы хотите видеть у себя дома.

Подобные печи подразумевают наличие удобного выступа с чугунной поверхностью, с возможностью частичного открытия отверстий для повышения температуры. Также возможно сделать дверцу для казана, по типу старинных русских печей.

Выкладка отопительно-варочных печей требует своего подхода и индивидуальных чертежей.

Колпаковые печи можно возводить практически в любых помещениях. Это может быть квартира, жилой дом, хозяйственная постройка или же баня. Например, для бани колпаковая печь станет идеальной заменой обычной стандартной печки.

Построив данную печь для бани, можно решить сразу несколько проблем. Эта конструкция способна обогреть несколько помещений: мойку и парилку, а также комнату для отдыха. Помимо всего, на печи очень удобно разогревать воду, создавая параллельно пар в необходимом количестве.

В доме можно оборудовать двухколпаковое отопление при помощи печи, данная установка является очень функциональной. Прежде чем возводить такую конструкцию, необходимо тщательно проработать проект.

Систему, которая сжигает сырьевое топливо нужно организовать самым оптимальным способом. В печи необходимо всегда поддерживать правильную температуру, иначе газы, которые образуются после горения могут трансформироваться во вредоносные отходы сажи и смолы.

Печь Кузнецова своими руками

Постройка кузнецовки требует не столько навыков, сколько наличия хороших схем и чертежей, а также предельной внимательности. Даже не печник, но мастеровитый домохозяин может осилить эту задачу.

Проще будет тем, кто уже имеет драгоценный опыт кирпичной кладки, тогда единственно вам нужно будет тихо-мирно класть ряды, соблюдая схему.

Решив возвести печь по одной из порядовок Кузнецова своими руками, приготовьтесь к тщательной и скрупулезной работе.

На схемах, которые можно с легкостью найти в интернете, увидите графическое изображение каждого ряда, однако перед началом кладки необходимо познакомиться с особенностями техники, в частности:

• выбором и предварительной обработкой кирпича;

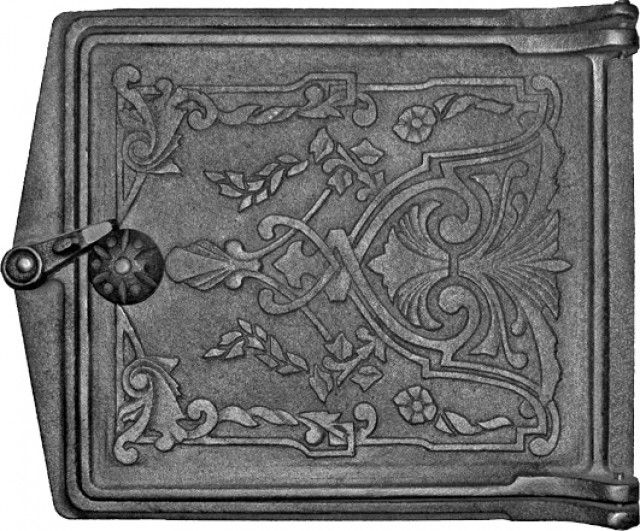

• покупкой металлических деталей (плит, заслонок, дверок, задвижек);
• определением наиболее подходящего места;
• подготовкой основания и фундамента;
• возможностью оборудования дымохода и др.

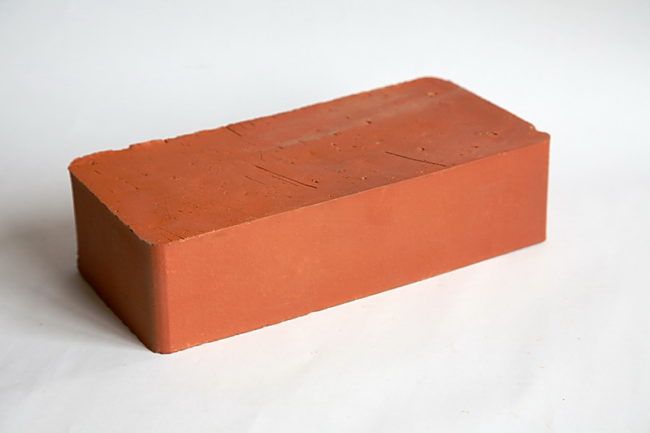

Лучшим материалом для внутренней кладки «кузнецовок» признан шамотный огнеупорный кирпич (Ш-5, ШБ-8), для внешнего оформления – керамика (М-150).

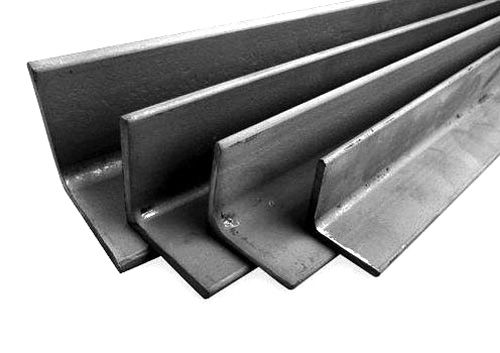

Для усиления кирпичных стен используют металлические элементы (арматуру, проволоку).

Чтобы печь функционировала с максимальной теплоотдачей, опытные мастера оттачивают не только свои умения, но и каждый кирпичик – в буквальном смысле. Они шлифуют каждую деталь, именно поэтому проекты, выполненные профессионалами, выглядят безупречно.

Главная цель любой печи отопление, ее место должно быть выбрано для обеспечения тепла наиболее эффективным способом.

Печь Кузнецова являются инфракрасными обогревателями, которые обеспечивают наибольшее тепло путем прямого излучения.

Таким образом, максимальная мощность достигается при правильном расположении.

Поэтому центр помещения — это всегда правильный выбор. Мудрое решение- это размещение в качестве разделителя функционального пространства, таких как кухня и гостиная или гостиная и спальня.

Старайтесь избегать размещения кладки печи рядом с наружной стеной или, что еще хуже — расположить его в нишу в наружной стене (типичное место для обычных каминов) если вы хотите сохранить тепло внутри помещения.

Выбор печи того или иного типа и ее месторасположения в доме, помимо предпочтений владельца, зависит от целевого назначения печи, размеров дома и уровня его теплоизоляции, количества и размеров окон.

Кроме того, для нормальной работы и ремонта доступ к печи должен быть свободным со всех сторон, то есть ни одна из сторон печи не должна одновременно входить в какую-либо из внешних стен дома.

Для выполнения процесса строительства нужно запастись штыковой и совковой лопатой, а также следующими материалами:

• песком (3 части), цементом (1 часть) и водой для приготовления раствора;
• армирующим прутом среднего сечения;
• полиэтиленовой пленкой;
• доской для сооружения опалубки.

Этапы строительства:

1. Начинается все с устройства фундамента. Он должен быть несвязанным с основным фундаментом бани. Его размер на 10-15 см больше предполагаемых размеров печи. Высота фундамента для печи подбирается исходя из высоты фундамента бани: они должны заканчиваться на одном уровне.

   Поверх готового основания для печи в два слоя укладывается гидроизоляция (толь, рубероид). Пол вокруг будущей печи должен иметь противопожарное покрытие. Есть варианты: это металлические листы, керамическая или керамо-гарнитная плитка, натуральный или искусственный камень, кирпич и т.п.

   1. После изготовления фундамента нужно озаботиться приготовлением раствора для кладки печи. Для возведения кирпичной печи используют не цемент, а глину. Причем не любую, а только ту, которая залегает на глубине не менее 2-х метров. Глину просеивают и размывают, готовя раствор нужной вязкости.

   Чтобы определить нужное количество кирпича для строительства печи, считаем число кирпичей в первом ряду порядовки, умножаем на 0,8 (средний коэффициент заполнения рядов) и на количество рядов.

   Этого количества кирпича хватит на печь точно, даже с учетом битых и отбраковки. Для кирпичной трубы нужно добавить по 4-6 кирпичей на каждый ряд.

   2. После полного застывания бетонного фундамента можно приступать к кирпичной кладке. Печь Кузнецова правильно выстраивается только в том случае, если соблюдается порядовка, предложенная изобретателем.
   3. Перед началом кладки стоит продумать местоположение дымоотводной трубы внутри помещения и снаружи на крыше, что должно отвечать определенным требованиям. Напомним, что любая печь Кузнецова имеет готовые чертежи, в соответствии с которыми выполняются строительные работы.
   4. Для кладки первых двух рядов используется шамотный огнестойкий кирпич. Для соединения кирпичей готовится специальный кладочный раствор. Не рекомендуется использовать смесь, приготовленную для обустройства фундаментного основания.
   5. После завершения кладки 1-го ряда выполняется проверка углов, каждый из которых должен составлять 90 градусов. Со 2-го ряда начинается обустройство дымоотводных каналов.
   6. Чтобы улучшить тепловую отдачу устройства, рекомендуется установить 4 чистки для каналов – в задней части, в поддувало и по бокам. Размеры чисток выбираются в индивидуальном порядке. На этом этапе проверяется горизонтальность всех поверхностей при помощи уголка.
   7. Со 2-го ряда формируется зольник и поддувало. Эти рабочие камеры предусмотрены для чистки золы и создания необходимой тяги для горения. Кирпичная кладка выполняется в шахматном порядке со швом толщиной 6 мм. Для фиксации кирпичей используется раствор на основе огнеупорной глины.
   8. Далее устанавливаются перегородки для внутренних отделений, формируется стенка между поддувалом и рабочей частью печи.

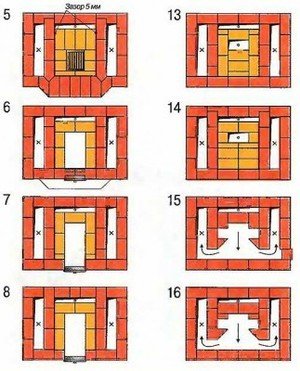

   9. При укладке 5-го ряда выполняется установка колосника, толщина которого определяется по степени загрузке камеры топливом.

   При монтаже колосника соблюдаются технологические зазоры в 7 мм между решеткой для колосника и внешней стеной печки. Монтаж решетки выполняется под небольшим углом по отношению к дверке.

   Здесь же выполняется установка дверки для топки. При обустройстве камеры сгорания она дополнительно облицовывается шамотным кирпичом, который укладывается ребром. Это обеспечивает надежную защиту внешних стенок печи от воздействия высоких температур.

   10. До 16-го ряда кладка проводится аналогично предыдущим рядам.

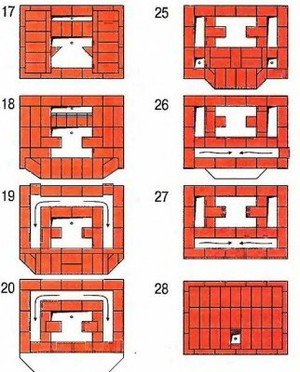

   11. С 17-го ряда устанавливается колпак, после которого можно приступать к обустройству второй камеры, расположенной над первой. Она будет являться вторым колпаком. На этом этапе выполняется перекрытие колпака, а на 21-м ряду обустраиваются проходы, которые направлены вдоль внутренних стен по обе стороны.

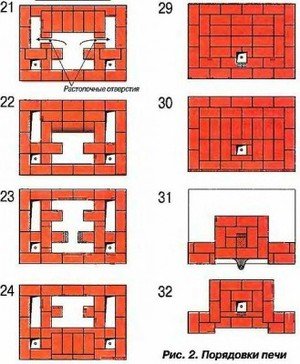

   12. Работы проводятся в соответствии с предложенной порядовкой до 26-го ряда, после завершения которого верхняя часть колпака надежно закрывается кирпичной кладкой.

1. Спустя 24 часа после завершения кладки можно выполнить тестовый запуск печи с добавлением небольшого количества топливного материала. Это позволит проверить готовую конструкцию на герметичность и отсутствие зазоров между кирпичами.
2. При обнаружении даже незначительных недостатков они должны быть устранены незамедлительно.

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов.

Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.
«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

3. Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Особенности эксплуатации печи

Первое - это автоматический режим горения топлива.

В обычной печи при растопке поддувало рекомендуется открыть на максимальную ширину, чтобы создать большую тягу в печи. Затем, по мере усиления огня в топке, дверцу постепенно прикрывают, чтобы температура пламени несколько снизилась, а тепло в большей степени передавалось в помещение.

В колпаковых печах манипуляции дверцами и печными задвижками не имеют смысла. Интенсивность горения регулируется соотношением объёма колпаков и топочной камеры. Это происходит автоматически, нужно лишь разжечь огонь и заложить необходимое количество дров или другого топлива.

Второе, что приятно поражает - это отсутствие необходимости ежедневных чисток зольника.

Любой горючий материал сгорает в печи полностью, без твёрдого остатка. Сажа на стенках печи почти не образуется: в результате пиролиза происходит окисление углерода до состояния угарного (и частично углекислого) газа.

Дымоходная задвижка, прикрытая неплотно, не приведёт к выхолаживанию печи: горячие газы будут находиться в куполе до тех пор, пока не отдадут всю тепловую энергию кирпичам.

В летнем режиме печь Кузнецова из отопительно-варочной превращается просто в варочную. Для этого достаточно открыть специальную задвижку (её так и называют - задвижка летнего хода), после чего дымовые газы будут поступать в дымоход напрямую, минуя колпаки. Нагреву, соответственно, будет подвергаться только варочная плита.

Температуру внутри варочной камеры можно регулировать задвижкой, установленной на отходящем от неё вытяжном канале. Закрыв задвижку и дверцу камеры, её легко можно превратить в духовку. Для удобства пользования в стенках можно зафиксировать полочки для противня.

Если нужно быстро прогреть помещение или обсушиться, дверцу варочной камеры открывают. При этом температура на конфорках остаётся достаточно высокой для приготовления пищи.

Игорь Викторович Кузнецов – широко известный российский инженер-изобретатель, который занимается разработкой новых моделей печей и их постоянным усовершенствованием с 1962 года. За это немалое время появилось более 150 различных моделей, всесторонне опробованных практически и заслуживших широчайший спрос у собственников частных домов. Конструкции этого изобретателя отличаются не только своей эффективной работой по обогреву жилых строений, но и возможностью придать интерьеру помещений уют и оригинальность.

Возвести печи Кузнецова своими руками порядовка которых, надо сказать, достаточно сложна, не так-то и просто. Однако, при желании сэкономить приличную сумму, а также при наличии определенных навыков и умения читать соответствующие схемы, это вполне возможно. Поэтому, если решено выполнить эти работы самостоятельно, нужно не только выбрать подходящую конструкцию, но и очень внимательно изучить ее порядовку и рекомендации по кладке.

Особенности конструкций И.В. Кузнецова

Судя по конструктивным особенностям отопительных приборов, инженер при проведении своих разработок ставил перед собой две цели – это эффективность и продуктивность печей. Именно поэтому большое внимание изобретатель уделяет расположению внутренних каналов печи, по которым идет интенсивное движение продуктов горения вместе с нагретым в топке воздухом. Работая над конструкциями, мастер в каждой из своих моделей пытается добиться более длительной задержки нагретой газовой массы внутри конструкции печи, что способствует экономии топлива при сохранении тепла на долгое время.

Таким характеристикам соответствуют печи, имеющие название «колпаковые», то есть имеющие специальные камеры для задержки тепла. Обычно конструкции Кузнецова имеют два «колпака» - нижний, объединенный с топочной камерой, и находящийся в верхней части печи. Принцип работы нижнего «колпака» заключается в разделении, выработанных газов на горячие и холодные. Так, продукты горения, поднимаясь к потолку колпака, задерживаются и аккумулируют тепло, в то время, как во многих конструкциях нагретый воздух не встречает особых препятствий для выхода в дымоход.

Принцип действия двух «колпаков»

В верхнем «колпаке» газы также задерживаются, потому что выход из нее находится у его основания. Таким образом, прежде чем попасть в дымоход, горячие газовые потоки поднимаются к потолку, нагревая всю камеру.

Благодаря такой системе, внутренняя температура печи значительно повышается и удерживается длительное время, что дает высокий КПД отопительного прибора, доходящий до 95%. Разницу можно увидеть, если сравнить этот параметр, например, с КПД русской традиционной печи, который, увы, составляет всего 45÷50%.

Кроме рационального движения воздуха, сохранению тепловой энергии способствуют и установленные в нужных местах задвижки, которые также могут по мере необходимости задерживать или перенаправлять движение газов. Эти элементы также способны регулировать циркуляцию тепла. Так, при открытии задвижки «летнего» хода, печь будет настроена только на приготовление пищи, потому что нагретый воздух будет уходить в дымоход по пути наименьшего сопротивления, нагревая только топку и варочную плиту, не попадая в верхнюю колпаковую часть конструкции.

Такая печь может работать в двух режимах: «летнем» и «зимнем»

Благодаря такой рабочей системе печей, можно выделить ряд преимуществ конструкций, разработанных И.В. Кузнецовым:

• Прогревание печи и отдача тепла происходит естественно и равномерно.
• Появляется возможность выделения большего места для установки нагревательного элемента – варочной панели.
• Горение осуществляется без образования сажи и дыма, так как происходит почти полное уничтожение продуктов горения.
• Тепловые потери сводятся к минимуму.
• Благодаря равномерности прогрева конструкции, практически полностью отсутствует деформация кладки и образование трещин в швах.
• Такая внутренняя конструкция позволяет создавать различные формы печей и с разнообразным дизайнерским оформлением.
• Кроме этого, печи, разработанные И.В. Кузнецовым, могут быть оснащены водяным контуром или встроенным нагревательным баком, что позволит обеспечить в доме горячее водоснабжение или даже водяное отопление других комнат.

При использовании принципа работы подобной печной конструкции, появляется возможность создавать различные бытовые печи, в зависимости от их назначения:

• Отопительный тип печи, рассчитанный только на эффективное отопление жилого одноэтажного или двухэтажного строения.
• Варочные печи, предназначенные, в основном, для качественного и быстрого приготовления пищи.
• Банные варианты печей – для эффективного нагрева банных помещений.
• Уличные печные комплексы-барбекю, с грилем и коптильнями.
• Печи-камины, которые предназначаются не только для основного отопления, но и для создания уютной обстановки и эстетически привлекательного интерьера в доме.
• При желании, можно создавать многофункциональные варианты печей, включающие отопительные, варочные и эстетические функции.

Как сложить печь И.В. Кузнецова

Возведение настоящей кирпичной печи - это всегда достаточно трудоемкий и сложный процесс, требующих определенных знаний, технологических навыков, владения определенными секретами мастерства. Поэтому, чтобы получить качественный отопительный прибор, нужно заранее получить определенный опыт в этой работе. Мастера, занимающиеся этим, без преувеличения, искусством длительное время, советуют начинающим печникам перед капитальной кладкой производить предварительную – без раствора, то есть насухо.

Возведение любой кирпичной печи — достаточно сложный и трудоемкий процесс

Кроме этого, если выкладывается первая печь, не стоит экспериментировать, стараясь добавить к уже составленной порядовке свои новшества. В этом случае рекомендуется четко придерживаться выбранной схемы и выполнять ее без каких бы то ни было отступлений. Поэтому следует сразу определиться с функциями, которые должна выполнять печь. Так как, И.В. Кузнецовым было разработано и составлено более 150 порядовок конструкций, из них всегда можно выбрать подходящий вариант.

Если возведение печи планируется на этапе постройки дома, то ее установку следует проектировать таким образом, чтобы она обогревала сразу два или даже три помещения.

Сложнее встраивать печи в уже построенный дом, так как придется произвести точные расчеты по удалению части стены. В этом случае обычно выбираются пристенные варианты, но они способны качественно обогреть только лишь одну комнату. Однако, при желании, возможно решить любую проблему, безусловно, приняв в расчет расположение балок перекрытия и несущих стен.

Немаловажно обезопасить горючие поверхности от перегревания, поэтому, если печь устанавливается в деревянном строении, то на стыках стен дома и печи необходимо сделать прокладки из негорючего материала, например, асбеста.

Кроме этого, на стыках конструкций зазоры, заполненные таким материалом, необходимы и для свободного расширения кирпичной кладки при ее нагревании, иначе раствор в швах может покрыться трещинами, а само строение печи претерпеть деформацию.

Очень важно устроить качественную основу-фундамент под конструкцию печи. Его обычно изготавливают из бетона с применением гидроизоляции. Фундамент печи не должен быть соединен с фундаментом основного строения, так как усадку они будут давать разную, и не должны «тянуть» друг друга за собой.

Линейные размеры бетонного фундамента должны быть больше габаритов основания печи, как минимум на 100 мм с каждой стороны сооружения. Заглубление фундамента рассчитывается в зависимости от массивности конструкции печи и состава грунта, на котором производится постройка. В среднем, глубина отрываемого котлована для фундамента варьируется от 400 до 600 мм, и на дне обязательно выкладывается гидроизоляционная песчаная подушка и упрочняющий слой из щебня. Ну а боковые стенки формируются с помощью установки деревянной опалубки.

Процесс обустройства фундамента достаточно трудоемок, однако, он должен быть проведен в полном объеме и с высоким качеством, так как от его надежности и ровной поверхности будет зависеть аккуратность и долговечность всей конструкции печи. Никогда не следует спешить с постройкой – залитому бетонному основанию необходимо дать не менее месяца на полное созревание и упрочнение.

Переходя к дальнейшим работам, при кладке печи нужно учесть следующие моменты:

• Перед началом кладки первого ряда на фундамент настилаются один-два слоя гидроизоляционного материала – рубероида, который далее рекомендовано разметить с помощью мела по размеру основания печи. Так будет проще выполнять кладку первого ряда.

• Если по кладке планируются из красного кирпича, то рекомендовано топочную камеру обложить огнеупорным шамотным материалом. Он дольше держит тепло и устойчив к высоким температурам.
• Очень важно соблюдать тепловые зазоры в 5 мм между шамотным и красным кирпичом – коэффициент линейного расширения у них существенно различается, и материалу необходимо предоставить возможность свободного расширения при нагревании.
• Рекомендовано, после поднятия каждых очередных двух рядов, усиливать стенку печи проволокой, которая укладывается в шов по всей длине ряда.
• Чугунные и стальные элементы, которые будут соприкасаться с открытым огнем, по периметру обматываются асбестовой веревкой или фрагментами, вырезанными из цельного листа. Этот материал не только защитит металл от прогорания, но и создаст нужный зазор для теплового расширения.
• Сложенную печь перед началом эксплуатации подвергают длительной просушке. Для этого открываются все дверцы и задвижки для свободной циркуляции воздуха по всем отделам сооружения. Просушку часто производят, установив в топку обычную лампочку накаливания мощностью 200÷400 Вт. Тепло, отдаваемое лампочкой и создаваемый от этого сквозное движение воздуха поспособствуют более быстрому просыханию конструкции.
• Просохшую печь сначала протапливают небольшим количеством топлива, пламя от которого закалит огнем стенки топочной камеры.
• Если планируется проводить внешнюю отделку строения, то ее стоит делать после хотя бы одного сезона эксплуатации отопительного прибора, когда сложенная печка даст практически полную усадку.

Возможно, вас заинтересует информация о том, что собой представляет

Порядовая схема и материалы для строительства

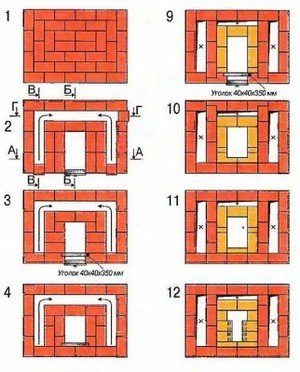

Порядовкой называют схему, которую разрабатывается для каждой печи. Этот графический план подробно показывает конфигурацию и количество материалов для каждого ряда. Прежде чем приступать к работе, необходимо тщательно разобраться в порядовой схеме, и если она непонятна, то стоит обратиться за разъяснениями к специалисту. Как правило, понять чертежи порядовки для «подкованного» технически человека бывает достаточно просто, тем более что к ним, обычно прилагается еще и подробное описание.

Порядовая схема должна выглядеть примерно следующим образом. Оптимальный вариант, если в схеме порядовки будет присутствовать еще несколько вариантов разрезов печи - это поможет увидеть внутреннюю конструкцию сооружения и значительно облегчит работу.

В разных отделах печей могут использоваться как целые кирпичи, так и обтесанные или колотые на несколько равных частей. В некоторых случаях кирпич даже может быть разделен на 8 частей, и для формирования некоторых отделов печи используются ⅛, ⅜, ¼ кирпича и т.п. Применение этих частей всегда обозначено на порядовой схеме.

Кроме этого, нужно знать, что в некоторых кирпичах необходимо будет сделать вырезы для установки металлических элементов, например, варочной панели или задвижки. В некоторых случаях придется стесывать или срезать кирпич под определенным углом, что также показано в порядовке.

Для каждой конкретной модели требуется определенное количество материала, которое может быть рассчитано самостоятельно на основе порядовки, или же перечень прикладывается к ней в уже готовом виде.

Для возведения любой печи нужно будет приобрести следующие материалы:

• Для внутренней кладки топки рекомендовано подготовить шамотный кирпич (ША-8). Если же он недоступен, то можно заменить его другим огнеупорным кирпичом.
• Для основной кладки строения потребуется обычный керамический кирпич, имеющий марку прочности не менее, чем М150.
• Для раствора потребуется один или два вида глины, один из которых должен отличаться тугоплавкостью и пластичностью. Этого материала потребуется 100÷150 килограмм, в зависимости от массивности строения.
• Кроме глины, для раствора потребуется просеянный песок. Его объем должен превышать количество глины в 2÷2,5 раза. В общей сложности для кладки, состоящей из 500 кирпичей, необходимо подготовить 0,2 куб. м. глиняно-песчаной смеси. Впрочем, многие современные печники уже успели оценить и готовые кладочные смеси для печей, которые можно приобрести в специализированном магазине.
• Металлические и чугунные элементы строения подбираются для каждой модели индивидуально. Количество проволоки для армирования рядов будет зависеть также от выбора модели печи и ее периметра.

Цены на керамический кирпич марки прочности М150

керамический кирпич м150

Подробная порядовка отопительно варочной печи Кузнецова ОВИК-9

Отопительно-варочная печь, представленная ниже, сконструирована на основе модели ОВИК-9, разработанной инженером В.И. Кузнецовым. Единственным отличием этих сооружений является взаимное расположение топочной и поддувальной дверцы, а в остальном конструкции совершенно идентичны.

Этот вариант печи предназначен как для отопления дома, так и для приготовления пищи, поэтому вполне подходит для установки в любых загородных частных домах.

Для приготовления пищи в модели предусмотрена варочная камера с двухкомфорочной плитой и закрывающимися металлическими дверцами. Она оснащена собственным вытяжным каналом с задвижкой, с помощью которой можно регулировать температуру внутри закрытой ниши. Благодаря тому, что камера может быть полностью закрыта, она может послужить духовкой, поэтому в ее стенки часто вмуровывают кронштейны для установки противней.

При необходимости быстрейшего обогрева помещений, дверцы шкафа оставляют открытыми, но и в этом случае, можно производить приготовление пищи на самой варочной панели.

Печь имеет двухколпаковую конструкцию, поэтому может работать в двух режимах – «летнем» и «зимнем», то есть ее можно затопить только для приготовления пищи летом или обогрева дома и готовки зимой.

Глубина топливной камеры составляет 450÷470 мм и имеет «сухой» шов для свободного расширения материала при нагревании. При желании, размеры топочной камеры может быть увеличены до 510÷530 мм – для этого заднюю стенку топки нужно будет выложить не в полкирпича, как указано в порядовке, а в четверть кирпича. Однако, в этом случае, не рекомендовано использовать «сухой» шов, так как стенка будет неустойчива, и кирпичи в ней могут быть смещены при закладке дров.

Такая печка имеет размеры 1015×630×2100 мм, обладает теплоотдачей в 3600 Вт, при условии двухразовой протопки. Она вполне способна обогреть комнату или смежные помещения площадью в 30÷35 м².

Необходимые материалы

Для возведения этого отопительного сооружения потребуются следующие материалы (без учета возведения трубы и обустройства фундамента):

• красный кирпич – 430 шт.;
• шамотный огнеупорный кирпич (ША-8) для топки – 22 шт.;
• топочная дверца (ДТ-3) 210×250 мм – 1 шт.;
• поддувальная дверца (ДПК) 140×250 мм – 1 шт.;
• колосниковая решетка 250×252 мм – 1 шт.;
• двухконфорочная чугунная варочная плита 586×336 мм – 1 шт.;
• дверцы варочной камеры 510×340 мм – 2 шт.;
• задвижка для варочной камеры 130×130 мм – 1 шт.;
• задвижка «летнего» режима работы 130×130 мм – 1 шт.;
• задвижка дымохода 130×250 мм – 1 шт.;
• стальной уголок 36×36×4×600 мм – 4 шт.;
• стальная полоса 40×4×600 мм – 1 шт.;
• стальной лист 600×550×3 мм – 1 шт.;
• стальной предтопочный лист 500×700×3 мм — 1 шт. Он может быть заменен другим жаростойким материалом, например, керамической плиткой.

Цены на шамотный огнеупорный кирпич (ША-8)

Шамотный огнеупорный кирпич ша-8

Процесс возведения печи

Иллюстрация с порядовкой кладки печи	Краткое описание выполнения кладочных операций
	Первый ряд – полностью сплошной, так как является основой всей остальной порядовки, поэтому он должен быть выложен с точным соблюдением горизонтальности кладки и с идеально выведенными прямыми углами. На схеме даны стандартные размеры, и они могут быть немного изменены, так как параметры кирпича и толщины швов между ними могут несколько разниться. Как правило, толщину швов обычно принимают в 5 мм, но следует учесть, что углы кладки остальных рядов должны идеально совпадать с основой. Поэтому их необходимо промерить с помощью строительного уголка, а затем сравнить размеры диагоналей получающегося прямоугольника - они должен быть равны между собой. Для этого ряда потребуется 20 красных кирпичей.
	На втором ряду начинается формирование поддувальной камеры и нижнего колпака печи. Так как основание колпака после завершения кладки необходимо будет очистить, устанавливаются две половины кирпича, которые выступают из общего ряда наружу. Во время прочистки эти элементы достаются из стены, что позволяет без проблем провести этот процесс. При кладке второго ряда эти кирпичи не закрепляются на раствор - это будет сделано после того, как печь будет полностью возведена и очищена от упавшего раствора и другого строительного мусора. На этом же ряду устанавливается поддувальная дверца, которую временно, для устойчивости, можно подпереть стопками кирпичей. На этот ряд используется 14 красных кирпичей.
	Третий ряд выкладывается согласно схеме. В процессе его укладки на нем плотно закрепляется дверца поддувала.
	Четвертый ряд частично выкладывается из шамотного огнеупорного кирпича – из него формируются боковые и задняя стенки топливной камеры. Дверца поддувальной камеры перекрывается двумя красными кирпичами, которые выпускаются над ней и стесываются наискосок. Точно так же с задней стороны поддувальной дверцы укладываются два стесанных огнеупорных кирпича. Между красным и шамотным кирпичом оставляется тепловой зазор, составляющий 5 мм. Чтобы выполнить это условие, мастера используют маленькую хитрость, и вместо раствора укладывают между этими видами кирпичей обычный упаковочный гофрированный картон, который имеет нужную толщину. После его выгорания остается идеально ровный тепловой зазор. Такие зазоры должны быть предусмотрены и в последующих рядах, где стыкуется красный и шамотный кирпичи. Для этого ряда необходимо подготовить 11½ красных и 3½ шамотных кирпичей.
	Продолжается четвертый ряд. После кладки боковых кирпичей над дверцей поддувала, перекрывается середина дверцы шамотным и керамическим кирпичами, стесанными по бокам с двух сторон, такая система кладки называется в «замок». Для этого потребуется 1 красный и 1 шамотный кирпич.
	На пятом ряду формируется топливная камера. Шамотный кирпич, устанавливаемый на переднюю стенку топки, срезается наискосок. Пространство внутри топки между шамотными кирпичами должно соответствовать размеру колосниковой решетки, так как она должна свободно встать в сформированный кирпичами прямоугольник, на выступающие на 10÷15 мм кирпичи нижнего 4 ряда. При этом, между боковыми стенками из огнеупорного кирпича и решеткой необходимо оставить тепловой зазор в 5 мм, который позволит без проблем расширяться металлу при нагревании. В пространстве за топкой, где находится нижний колпак печи, формируется отдельный вертикальный канал, имеющий размер в полкирпича. Этот канал соединит нижний и верхний колпаки печи. Количество используемых кирпичей в этом ряду составляет 12 ½ красных и 4 шамотных.
	На пятом же ряду, без раствора, на выступающие кирпичи 4 ряда укладывается колосниковая решетка. Пятимиллиметровые зазоры между кирпичом и решеткой засыпаются песком.
	Шестой ряд. На этом этапе устанавливается топливная дверка. Между стенками ее рамки и примыкающими к ней кирпичами должен оставаться зазор в 5 мм, который заполняется негорючим материалом. Для этого чаще всего рамку обматывают веревкой или отрезками из асбеста. Для кладки этого ряда необходимо подготовить 12 красных и 3 шамотных кирпича.
	Седьмой ряд. При кладке задней стенки топливной камеры в этом ряду с левого края кирпича оставляется зазор в 20÷30 мм - это и будет «сухой» шов. Он необходим для отвода из топки несгорающих газов и создания условий для более интенсивного горения пламени. Для этого ряда потребуется 12 красных и 3 шамотных кирпичей.
	Восьмой ряд. Кладка производится строго по схеме с использованием 12 красных и 3 шамотных кирпичей.
	Девятый ряд. Выводятся стенки топочной камеры, а между ней и нижним колпаком формируется проход для отвода продуктов горения. Боковые шамотные стенки топки должны быть ниже остального ряда на 10 мм, (на схеме эти стенки выделены сиреневым цветом). Шамотные и красные кирпичи, укладываемые над топочной дверцей, несколько сдвигаются, чтобы перекрыть часть ее рамки. Предварительно эти кирпичи стесываются наискосок и таки образом формируют своеобразную «чашу», в которую будет укладываться центральный кирпич. Для ряда используются 12 красных и 2½ шамотных кирпича.
	На девятом же ряду между передними боковыми кирпичами над дверцей укладывается центральный перекрывающий рамку топочной дверцы кирпич, предварительно стесанный с двух сторон наискосок под тем же углом, что и боковые, образующие «чашу». Левая боковая стенка топки из шамотного кирпича накрывается асбестовой полоской толщиной в 10 мм, которая сравняет эту сторону с высотой всего ряда.
	Десятый ряд. На этом ряду на шамотные кирпичи, накрытые асбестом, насухо, то есть без раствора, укладывается красный кирпич. В красном кирпиче, обрамляющим топку, устраивается небольшой вырез размером, примерно, в 10 мм, на который будет уложена варочная панель. Причем, между плитой и стенками кирпича со всех сторон должен обязательно оставаться зазор для расширения металла при его нагревании, размером в 5 мм. Огнеупорные кирпичи, устанавливаемые с передней и правой стороны топливной камеры, стесываются наискосок - на схеме они показаны оранжевым цветом. При этом, нужно обязательно обеспечить, чтобы между шамотными кирпичами и варочной плитой оставался зазор в 10 мм. Для этого ряда потребуется 14½ красных и 1½ шамотных кирпича.
	После завершения предыдущих работ по выкладке 10 ряда, на вырезы в уложенных кирпичах распределяется асбестовая веревка, пропитанная глиняным раствором. Сверху асбестового слоя укладывается варочная панель. Зазоры между плитой и кирпичами засыпаются песком. Если приобретена панель, имеющая на обратной стороне ребра жесткости, то под них делаются дополнительные вырезы. Варочная панель должна лежать только на своих краях, но не на ребрах жесткости, и быть «утоплена» относительно поверхности всего ряда на 5 мм.
	11-й ряд. С этого ряда начинают формироваться стенки варочной камеры и устанавливаются рама с дверцами. Причем, нужно учитывать, что между металлической рамой и кирпичами должен соблюдаться пятимиллиметровый зазор. Чтобы было проще его формировать, раму рекомендовано обмотать асбестовой веревкой. Для 11-ого ряда потребуется 11 красных кирпичей.
	12-й ряд выкладывается по схеме, и для него используется 11 красных кирпичей.
	13-й ряд. Продолжается формирование варочной камеры и вертикальных боковых каналов.
	14-й ряд – работа идет строго по данной схеме.
	15-й ряд кладется в два этапа. Первым шагом стенки варочной камеры и вертикальных каналов поднимаются на уровень металлической рамы дверец.
	Далее, необходимо устроить перекрытие варочной камеры. Для этого на кладку 15 ряда укладывается стальной лист 600×550 мм, в котором делается вырез под канал вытяжки. Металлический лист необходим, чтобы потолок варочной камеры был более чистым, и во время приготовления пищи на продукты сверху не сыпался различный мусор в виде раствора из кладочных швов. Для жесткости сверху листа устанавливаются четыре металлических уголка и стальная полоса.
	16-й ряд. На металлические уголки и полосу укладывается красный кирпич – порядок показан на схеме. Оставляются открытыми только отверстия вертикальных каналов. Перед кладкой, на кирпичах, обрамляющих ближний вертикальный и вытяжной каналы, делаются вырезы для установки дымоходных задвижек. Задвижки будут обеспечивать «летний» ход печи и, при необходимости, герметичность варочной камеры. Вырезы делаются таким образом, чтобы между кирпичной кладкой и задвижкой оставался зазор в 5 мм. В этом ряду кладка состоит из 20 красных кирпичей.
	На 16-ом же ряду на подготовленные площадки с вырезами устанавливаются две задвижки.
	На 17-ом ряду варочная камера и установленные задвижки перекрываются красным кирпичом, так, чтобы остались открытыми дымоотводные каналы. Для кладки нужно подготовить 19 красных кирпичей.
	На 18-ом ряду идет формирование верхнего колпака конструкции. Для этого насухо устанавливаются два полкирпича, которые поднимаются выше основной кладки – они необходимы для прочистки основания колпака. Эти кирпичи закрепляются на раствор после завершения кладки печи и очистки основания от раствора и мусора. Для ряда используется 13½ красных кирпичей.
	19-й ряд кладется по схеме с использованием 12½ красных кирпичей.
	20-й ряд также выкладывается по схеме и для него потребуется 13½ красных кирпичей
	21-й ряд. Кладка ведется по представленной схеме, и для нее используется 14 кирпичей.
	Далее довольно таки длительный участок постройки выкладывается по единой схеме, только с чередованием четных и нечетных рядов. 22-й, 24-й и 26-й ряды. Работа ведется по одинаковой схеме, ряды состоят из 14 кирпичей.
	23-й и 25-й ряды выкладываются также по общей схеме и состоят тоже из 14 кирпичей.
	27-й ряд. В данном случае также используется 14 кирпичей, но конфигурация их расположения несколько отличается от предыдущих рядов, так как подготавливают основу для последующих почти сплошных рядов.
	На 28-ом ряду в кирпичах, обрамляющих канал дымохода, делаются вырезы для установки основной дымоходной задвижки. На схеме места вырезов, на глубину в 10 мм, выделены сиреневым цветом. Делая вырезы, нужно периодически примерять саму задвижку, так как она должна находиться на расстоянии в 5 мм от кирпичных стенок, то есть должна свободно входить в вырезанный зазор.
	На этом же ряду в вырез на раствор устанавливается и сама задвижка.
	Для 29-го ряда потребуется 19 красных кирпичей, так как выполняется почти полное перекрытие поверхности сооружения. Открытым остается только дымоходное отверстие с уже установленной задвижкой.
	30-й ряд вторично перекрывает практически всю поверхность. Для него также необходимо 19 кирпичей.
	31-й ряд - закладывается основание насадной трубы с сечением дымоходного отверстия, размеров в один кирпич. Состоит ряд из 5 кирпичей.
	Далее, формируется сама дымоходная труба. Для каждого из рядов при ее выкладке потребуется также по 5 красных кирпичей.

Подробная инструкция и данные схемы помогут поднять самостоятельно эту достаточно компактную модель печи. Чтобы она выглядела более изящно и аккуратно, рекомендовано для кладки углов купить скругленные фигурные кирпичи или же обработать их самостоятельно. Так, кроме аккуратности, печь приобретет и большую безопасность. Особенно это важно предусмотреть в тех случаях, когда в доме есть маленькие дети.

Обустройство печи в загородном доме или на даче – дело сегодня весьма популярное. Несмотря на появление современных отопительных приборов на рынке, многие отдают предпочтение старинной доброй печи из кирпича, которая на протяжении долгих столетий служила единственным источником тепла и приготовления пищи в доме. Особенно актуальны такие конструкции там, где нет газификации.

Время не стоит на месте. На смену старым добрым «шведкам» и «голландкам» пришли новые и более усовершенствованные – колпаковые печи, которые ничуть не уступают своему канальному аналогу. Конструкцию колпаковой печи отличает принципиально новый метод использования горячего газа.

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки. Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи.

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Преимущества колпаковой печи

Если сравнивать кузнецовую печь с другими кирпичными аналогами, то она имеет огромную устойчивость к деформации. Она быстро нагревается и при этом долго сохраняет тепло. Даже при неплотно закрытой заслонке, образовавшееся тепло может долго сохраняться в такой печи.

• длительная эксплуатация;
• малое образование копоти и сажи (она практически полностью сгорает, превращаясь в золу);
• КПД – до 80%;
• легкая конструкция, которую можно осилить даже новичку;
• усовершенствованная система нагрева по сравнению с канальным аналогом;
• простая и практичная в уходе – нет необходимости часто ее чистить;
• не трескается;
• универсальность возведения (в доме, квартире, бане и т.д.)
• большой выбор формы и дизайна;
• не нужно брать в расчет высоту дымохода для обеспечения хорошей тяги;
• высокая скорость растопки;
• конструкция позволяет установить большой нагревательный элемент;
• происходит равномерный прогрев печи;
• печь дольше остывает по сравнению со своими кирпичными прототипами.

Розжиг «Кузнецовки»

Основные правила монтажа

1. Внутренняя оболочка печи со всех сторон должна быть окружена пустым пространством, так как кирпич при работе топки будет сильно нагреваться.
2. Расположение источника тепла печи можно варьировать в зависимости от типа и формы, но он всегда должен находиться в нижней части колпака.
3. Каждый третий ряд кирпичной кладки должен перевязываться металлической проволокой. Это позволит усилить связку и предотвратит дальнейшую деформацию печи.
4. Форма колпака может быть любой формы и размера.
5. Монтируя печь, учитывайте тот факт, что при нагреве, все металлические элементы (решетка, дверца) будут расширяться. Поэтому все эти детали печной системы должны быть установлены с запасом на расширение. Между кирпичом и металлом необходимо огнеупорную установить прокладку.
6. При первой растопке уже готовой печи, не нужно сразу давать максимальную температуру. Печь необходимо обжигать постепенно, начиная с небольших температур.
7. После монтажа, следует обработать печь огнеупорным составом.

Сегодня существует огромное количество разновидностей колпаковых печей, ведь прогресс не стоит на месте. Сам Кузнецов положил лишь начало этому новому виду отопительной системы, а его последователи по всему миру уже вносят свои корректировки и работают над усовершенствованием печи. Конечно, гораздо проще возводить печь еще на этапе строительства дома. Но зачастую люди задумываются о необходимости размещения такого отопительного прибора уже после возведения стен. Здесь уже придется при разработке схемы учитывать высоту балок, расположение перегородок, крышу и т.д.

Если печь закладывается еще при строительстве дома, то лучше располагать ее таким образом, чтобы она отапливала сразу 2-3 помещения.

Описать инструкцию кладки всех разновидностей колпаковых печей просто физически невозможно, поэтому в этой статье мы приведем классический вариант монтажа колпаковой печи своими руками. Точно следуя нашим указаниям, у вас обязательно получится собрать добротную, красивую и функциональную печь.

Размеры печи, конечно, могут быть разными – от этого, соответственно будет зависеть объем материала. Но порядовку ни в коем случае менять нельзя!

Какие материалы понадобятся для монтажа печи

Прежде чем приступать к выполнению строительных работ, запаситесь всеми необходимыми материалами. Для того чтобы колпаковая печь радовала вас своей функциональностью и внешним видом долгие годы, материалы должны быть хорошего качества.

Инструменты для кладки колпаковой печи

• строительный миксер или дрель с насадкой;
• дисковая пила;
• плоскогубцы (для затяжки проволоки);
• мастерок;
• совковая лопата;
• строительный уровень;
• болгарка;
• строительные перчатки.

Приступаем к монтажу: пошаговая инструкция

Шаг 1. Продумываем конструкцию колпаковой печи и чертим схему на бумаге.

Прежде чем приступать к работам, вы должны четко знать, какой ширины будет у вас печь. Ее необходимо начертить на бумаге, высчитав все необходимые параметры.

• Рассчитайте размер ямы под фундамент. Учитывайте, что она должна быть шире на 10 см, чем сама отопительная конструкция.

Шаг 2. Закладываем фундамент

Перед установкой печи необходимо позаботиться об основании. Оно должно быть твердым и идеально ровным, чтобы в дальнейшем не произошло растрескивания конструкции и деформации. Закладывание фундамента – очень ответственный шаг, подойти к которому нужно серьезно.

Для бетонного пола фундамент будет являться своеобразной платформой, приподнимая саму печь на 20-30 см над уровнем пола. Выполняем опалубок по размерам фундамента и скрепляем его уголки деревянными брусками (50х50 мм). На дно фундамента насыпаем песок толщиной в 15-20 см, хорошо утрамбовываем, а уже потом медленно засыпаем раствор. Не следует соединять фундамент основного дома с фундаментом печи. Они обладают разным весом, а значит, и усадка будет разная.

Если вы делаете печь в деревянном полу:

• Рисуем маркером на деревянных досках размер будущего фундамента и дисковой пилой по периметру вырезаем отверстие.

Если печь возводится в деревянном доме, то следует учитывать правила пожаробезопасности. Необходимо между конструкцией печи и перекрытиями проложить лист асбеста.

• Выкапываем яму глубиной 80 см и шириной 1,5м *1м. Следите, чтобы все стенки были ровными. Для этого лучше использовать штыковую лопату. Насыпаем песок на дно ямы толщиной в 15 см, тщательно трамбуем. Необходимо дождаться усадки песка (в течение 2 суток).
• Приступаем к созданию опалубка. Можно для монтажа опалубка использовать любые старые деревянные двери, ненужные доски, но, в идеале, лучше взять фанеру. Отмеряем длину и ширину досок по размерам фундамента, опускаем в яму и соединяем их шурупами. Если опалубок не весь погружен в землю, тогда дополнительно соединяем углы деревянными брусками (50х50). Если же опалубок погружается в яму на всю высоту, то можно этого не делать.
• Армируем металлическим прутом.

В некоторых деревянных домах, пол поднят над землей уже на 50-80 см. В этом случае рыть яму под фундамент нужно будет на 20-30 см. То есть вам нужно в любом случае «заглубиться», но учитывайте уже эту разницу.

• Готовим цементный раствор (песок+цемент+вода) и медленно заливаем в яму. Старайтесь наливать слоями, каждый раз, слегка размешивая лопатой. Это позволит выйти наружу лишнему воздуху и создаст устойчивое основание. Оставляем фундамент высыхать. Это займет не менее недели, но иногда приходится ждать полного схватывания раствора 20-25 дней. В этом деле спешить не стоит, так как от прочности фундамента зависят эксплуатационные свойства печи.
• Пока еще раствор сырой, необходимо четко определить строительным уровнем, насколько площадка получилась ровной. При необходимости, подкорректируйте.
• Для этого берем строительный уровень и проверяем место, где будет установлена печь.
• Когда раствор полностью застыл и фундамент готов, можно приступать к укладке печи. Не спешите с возведением печи. Фундамент должен быть прочным и основательным, от этого зависит дальнейшая эксплуатация печи.
• Стелим под первый слой кирпичной кладки слой отражающей фольги. Это предотвратит потерю тепла и перенаправит направление теплового потока снизу вверх. Берите материала чуть больше, чем периметр фундамента. После укладки кирпича, потом ровно нужно будет отрезать ножом края.

Видео. Кладка кирпичной «Колпаковой» печи

Шаг 3. Приготовление глиняно-песчаного раствора для кладки кирпича. В качестве основы мы будем использовать именно глину, так как она обладает жаростойкостью до 1000 градусов.

На видео можно посмотреть наглядную инструкцию по замесу раствора.

Видео. Приготовление глиняного раствора для печной кладки

В большой металлической емкости необходимо соединить глину с водой и замочить ее на течение 2 суток. После этого насыпаем песок в емкость и хорошо перемешиваем электродрелью с насадкой миксер. Когда смесь будет хорошо перемешана, и в ней не будут отделять 2 материала, проверьте мастерком на густоту раствор. Если смесь медленно сползает с инструмента, значит раствор готов. Можно приступать к кладке кирпича.

Кладка 1-го уровня печи

Перед тем как начать укладывать кирпичи на цементный раствор, лучше сразу каждый ряд, согласно схеме порядковки, раскладывать на полу «на сухую». В схеме видно, что на некоторых рядах придется делить кирпичи на ½, ¼. Там, где придется шлифовать кирпичи, используете ручной метод, чтобы не нарушить технических свойств материала и его эстетического вида.

• Ряд №1. Кирпич будет равномерно выкладывать по всей площади печи. Первый ряд идет сплошным, соблюдайте ровные углы. Начинайте с боковых стенок «кузнецовки», выкладывая ложковым методом, двигайтесь справа налево. (Рисунок 14). Кирпич укладывается продольной частью в длину. Каждый следующий слой укладываем краем по центру, а недостающую часть докладываем, отбив необходимый размер от нового кирпича.
• Кладем ряд №2 кирпичей. На этом уровне устанавливаем поддувало (согласно разработанной ранее схеме) и окошко для очистки печи (их может быть 2). Конструкция колпаковой печи позволяет расположить дверь для чистки и поддувало в любом месте, но окошко обязательно должно находиться ниже топки. Здесь будет нужно разделить один кирпич напополам и установить их так, чтобы они выступали из общего ряда наружу. Когда будете укладывать второй ряд, не следует их соединять раствором. По завершению строительных работ, вам будет необходимо прочистить печь от упавшей глины. А уже после того, как проведете очистку печи, тогда закрепите их раствором.

Для того чтобы правильно установить дверцы поддувала и окошки, необходимо в имеющиеся отверстия продеть вязальную проволоку, сделать петлю и скрутить жгутом. Вложить между кирпичами. Если нет отверстий в заводских деталях, то необходимо их проделать дрелью с насадкой сверла по металлу. Используйте плоскогубцы, чтобы как можно туже закрутить петлю. Пока дверцы для устойчивости необходимо закрепить кирпичами, но не соединять раствором. Сделать это нужно будет после того, как уложите третий ряд.

• Ряд кладем №3 аналогично предыдущему. С 3-го ряда мы начинаем поднимать сам топливник, выкладывая его из жаростойкого кирпича. Между передней стенкой печки, выложенной из красного кирпича и самой топкой (из огнестойкого кирпича) прокладываем базальтовый картон или гофрированная фольга. После выгорания, она создаст идеально ровный тепловой зазор в 5 см.

Главная особенность печи Кузнецова заключается в «плавающей» топке. То есть она должна быть отдельно стоящим модулем, отделенным от корпуса печи сухим швом. Огнеупорный кирпич (шамот) никакими выступами не должен входить в обычный кирпич корпуса печи.

Особенности кладки печи «Кузнецовки»

• Ряд №4 делаем чуть уже (на 1, 5 кирпича), чтобы уменьшить разъем для опадания продуктов горения (на схеме видно). Конструируем таким образом, чтобы в дальнем углу от топки появилась перегородка, ведущая в верхний отсек.
• Ряд №5 выкладываем аналогично 4-му ряду, только поверх ободка сброса нужно положить колосник. Кладем его без раствора, а зазоры засыпаем песком.
• Ряд №6 укладываем аналогично.

Здесь начинаем устанавливать топочную дверцу с зазором в 5 мм. Выставляем ее аккуратно по отвесу, чтобы проконтролировать отклонение уровня. Точно так же, как и во 2-м ряду, когда вы устанавливали зольник, необходимо металлической проволокой закрепить дверцу в кирпиче.

Чтобы не сдвинуть дверцу в то время, как вы будете дальше обкладывать ряд, зафиксируйте ее жгутами и придавите сверху концы жгутов кирпичом. Это позволит вам спокойно продолжать работу, не беспокоясь об отклонении дверцы от уровня.

• Ряд №7. Выводим дымоход шириной в 0,5 кирпича из топки в смежную воздушную камеру.
• Ряд №8 укладывается аналогично седьмому.
• Ряд №9. Выводим стенки топки шамотным кирпичом. Здесь же формируется проход между топкой и первым колпаком для отвода продуктов горения (видно на схеме).
• Ряд №10 выкладывается по аналогии с предыдущим.
• На 11 ряду работы в полкирпича переходят в кладку целого.
• Ряду №12 – выкладывается решетка из шамота. Снова продолжаем укладывать в полкирпича по указанной выше схеме порядовки.
• Ряд №13 – такая же укладка, как и на 12-м ряду.
• Ряд №14 – убираем обрешетку и оставляем 2 дымохода.
• 15й ряд – аналогично, а вот на 16 используем целый кирпичи вместо половинок. Перекрываем два дымохода в воздушные отсеки.
• 17й ряд. Стальной пластиной перекрываем движение дыма. Таким образом, канал, который вы создали на кладке ряда №4 сейчас остается единственным.

Шаг 5. Кладка второго уровня печи.

• Ряд №18 укладываем аналогично 17-му, но на этом ряду крепим заборную пластину, которую фиксируется с трех сторон цементным раствором.
• Ряд №19. Сооружаем колонну под самую верхушку конструкции. За плитой делаем пазуху небольшого размера(на ширину кирпича) для того, чтобы дым уходил по трубе.
• Ряд №20. Укладываем так же, как и 19-й ряд.
• Ряд №21. Этот ряд укладываем так, чтобы перекрыть канал, ведущий к трубе. Дым будет выходить через пазуху, которую вы оставили внизу (на 19 ряду).
• Ряд №22. Из четвертинки кирпича выполните вытяжку, которая идет из паросборника. Перекрываем стальную часть потолка.
• Ряд №23. Кладем аналогично ряду №22.
• Ряд №24. В этом ряду необходимо соединить закрытым каналом дымоход с паросборником
• Ряд №25-26. Укладываем аналогично предыдущему ряду.
• Ряд №27. Монтаж заборной пластины.
• Ряд №28. Накрываем конструкцию крышей из кирпича.
• Ряд №29. Делаем дополнительный слой аналогично предыдущему.
• Ряд №30. Практически полностью перекрывается кирпичом ряд.
• Ряд №31. Закладывает основание трубы. Выводим трубу диаметром в 1 кирпич.
• Ряд №32. Формируется труба дымохода.

Шаг 6. Чтобы печь имела привлекательный внешний вид, можно скруглить аккуратно все ее края методом ручной шлифовки. Делать это необходимо уже после полного завершения строительных работ.

Шаг 7. Обрабатываем созданную печь огнеупорным составом.

Шаг 8. Растапливаем печку. Не нужно сразу давать максимальную температуру. Печь должна постепенно «прогореть». Начинайте с минимальной температуры, а потом уже добавить жару.

Вот и все! Следуя инструкции, а главное, не нарушая порядок кладки, у вас обязательно получится собрать надежную красивую печь, которая прослужит не один десяток лет.

В завершение этой статьи предлагаем посмотреть видео, в котором можно посмотреть этапы выкладки печи Кузнецова.

Видео. Кладка печи Кузнецова своими руками

Печное отопление в деревенских домах, загородных коттеджах, на дачах – не такая уж и редкость. В городском частном секторе наряду с централизованными системами в качестве обогревательного сооружения и декоративного интерьерного элемента многие используют камины. А для тех, кто планирует установить в доме мощный универсальный источник тепла, заменяющий и радиаторы, и варочную плиту, и духовку, подойдет колпаковая печь – изобретение русского инженера Игоря Кузнецова.

Отопительный эффект открытого огня заметили еще наши предки, зажигая костры в пещерах. На смену кострам пришли частично закрытые очаги, а затем – первые неэффективные камины, большая часть тепла которых уходила в дымоход.

Русская печь, выложенная по канальной технологии, в отличие от знаменитой «кузнецовки» эффективна лишь на 30-40 %

Со временем придумали своеобразный колпак, задерживающий горячие газы внутри сооружения, и научились разделять раскаленный воздух на несколько потоков. Перелом в технологии произошел, когда вопросом занялся И. С. Подгородников, известный в нашей стране инженер-теплотехник. Он изобрел «двухэтажный колпак», который немного по-иному организовывал выход топочных газов. Однако практики было недостаточно, и окончательное воплощение в жизнь идея получила благодаря И. В. Кузнецову.

Вариант колпакового устройства дровяной печи с духовкой

Игорь Викторович создал мощную теоретическую базу о колпаковом горении, которую и сумел благополучно воплотить на практике. Только благодаря его трудам печное отопление стало по-настоящему эффективным. Им разработано более 150 различных стандартов, собраны десятки типовых решений и схем. Максимально усовершенствованные модификации стали популярны, сотни мастеров взяли на вооружение порядовки колпаковых печей Кузнецова. Попробуем разобраться, как работает «кузнецовка».

Принцип действия колпаковой конструкции

Ранее, до открытий Кузнецова, отопление было канальным, то есть горячий воздух из топки поднимался вверх внутри устройства, нагревая его стенки. Отдавая тепло кирпичам, газы охлаждались и под действием тяги уходили в трубу. Со временем в связи с неравномерным нагревом возникали трещины, и кладка требовала ремонта. Минусы канального нагрева – быстрое остывание, большое количество сажи.

Движения газов, по теории Кузнецова, происходит свободно. Горячий воздух внутри сооружения задерживают два колпака, расположенные или один над другим, или рядом. Существую варианты с отверстиями в середине куполов. Оба элемента соединены посредством так называемого «сухого шва» — свободного пространства, необходимого для циркуляции газов.

Схема движения газов в колпаковой печи

Когда топливо сгорает, горячие газы поступают под первый колпак, соединенный напрямую с топкой. Расширяясь, они не могут двигаться вверх и останавливаются в ограниченном пространстве, где со временем охлаждаются, либо поступают вниз, снижая тягу и задерживая процесс горения. Таким образом, регулировка температуры и мощности горения происходит самостоятельно.

Второй колпак создает дополнительную тягу, в результате чего сначала происходит полное сгорание твердого топлива, а полученное тепло сохраняется благодаря пиролизным газам, скопившимся под сводом. Благодаря тому, что раскаленный воздух не улетучивается моментально, а циркулирует внутри устройства, КПД источника тепла достигает 93%. Кроме этого, происходит ощутимая экономия топлива (брикетов, дров или угля), а осаждение сажи сводится к минимуму.

Возведение «кузнецовок»: схемы и порядовки

Создавая «продукт» для массового пользователя, автор позаботился о практическом применении своих изысканий, создав огромный набор схем и чертежей. Для точного возведения великого множества модификаций колпаковых печей используют порядовки – пошаговые схемы с изображением каждого ряда кирпичей.

Порядовка печи для бани

В отличии от русских печей, «кузнецовки» менее габаритны и, соответственно, занимают минимум места. Количество кирпича также уменьшено, что объясняется большим количеством свободного внутреннего пространства. Благодаря оптимальной толщине стенки прогреваются быстро, а что особенно ценно – остывают довольно медленно. Если вы внимательно проанализируете купольные порядовки, то увидите, как много незаполненного кирпичом места находится внутри конструкции.

Многофункциональное исполнение печи Кузнецова

Часть свободного пространства занимают колпаки, зафиксированные в горизонтальном или вертикальном порядке, не обязательно симметричном. Размер куполов может быть одинаковым или разным. Вертикальное расположение часто применяют для экономии места в помещении, особенно если запланировано устройство духовки или сушилки. Благодаря вариативности установки куполов можно возвести сооружение любой формы, спроектированное под конкретное помещение или специальные условия.

Пространство под вторым колпаком часто используют для монтажа теплообменников, варочных поверхностей, хлебных духовок и т.д. В проектах, составленных для бани, в нем устанавливают бак для горячей воды или каменку.

Если правильно «прочитать» порядовку, составленную опытным мастером, можно достичь поразительных результатов. Например, для поддержания комнатной температуры в доме из оцилиндрованного бревна в зимний период потребуется 2 топки (утром и вечером) всего по 5-6 поленьев, в межсезонье достаточно одной топки.

Порядовки для строительства камина

Различные модификации колпаковых печей

Последователи И. Кузнецова создали бессчетное количество вариантов, пригодных для самостоятельного строительства, однако каждый раз они отталкивались от одного из типовых проектов. Рассмотрим некоторые из них, которые можно использовать для благоустройства частного дома или дачи.

Отопительные сооружения для дома

Существует более 25 стандартных схем-порядовок возведения обогревательных внутри домовых конструкций, часть из которых выполняет только отопительную функцию, но некоторые варианты имеют полезные дополнения в виде лежанки или духовки.

Место выбирают не у стены, а в центре комнаты, что влечет за собой ряд преимуществ:

• равномерное и эффективное прогревание комнаты;
• отсутствие охлаждающего элемента (наружной стены дома);
• возможность свободного доступа для обслуживания (например, чистки сводов);
• возможность добавления встроенных элементов (варочной поверхности, сушилки, водогрейного контура).

Следует отметить эстетическое совершенство колпаковых сооружений: они занимают минимум места и выглядят изящно, несмотря на наличие таких деталей, как фундамент. Модификации, выполненные «под потолок», имеют короткую трубу (характерная черта многих «кузнецовок») и стройные очертания. Возможности дизайна безграничны и зависят исключительно от вкуса и пожеланий владельцев жилья.

Варочные модификации для кухни

Превратить отопительное кирпичное устройство в варочное не так уж и сложно – достаточно добавить металлическую плиту с парой конфорок и слегка изменить конструкцию основания. Однако полноценные варочные сооружения включают в себя несколько дополнительных горизонтальных поверхностей (лотков или решеток для сушки), а также духовую камеру.

Варочная «кузнецовка» в интерьере деревенского дома

По качеству приготовленных блюд купольное устройство не уступает брендовому газовому или электрическому оборудованию, которым привыкли пользоваться жители городов. Среди типовых конструкций есть специально созданные для выпечки хлеба, которые так и называются – хлебные. Для фермеров, садоводов и завзятых огородников это настоящая находка: можно и ягоды парить, и фрукты с грибами сушить, и овощи консервировать по старинным рецептам.

Очевидно, что устройство для готовки является одновременно и источником тепла, поэтому его более точное название – отопительно-варочное. Лучшим местом для установки является кухня или большой зал, объединяющий в себе и кухонное помещение, и столовую, а иногда и гостиную – в русских национальных традициях.

Банные печки-каменки

Для обозначения банных устройств существует специальная маркировка – БИК. Даже внешне готовые «кузнецовки» выгодно отличаются от других каменок. С одной стороны, очень тщательно отбирается материал для изготовления, с другой – установка купола не мешает возводить аккуратные и практичные конфигурации. Например, владельцы бань оценили закругленные углы, при которых нанесение травм и получение ожогов сводится к минимуму.

Печи-каменки для бани

Установив печь в правильном месте, можно одновременно отапливать и снабжать горячей водой несколько помещений – парилку, душевую, предбанник (или комнату отдыха). Причем части сооружения, выходящие в то или иное помещение, будут выполнять различные функции: создавать пар для парной, нагревать воду для помывочной, умеренно отапливать предбанник.

В бане прекрасно реализуется принцип длительного сохранения тепла, характерный для «кузнецовок». Обслуживание сводится к минимуму, так как поленья или брикеты необходимо подкидывать изредка – и все благодаря купольному исполнению.

Камины для украшения гостиной

Камины Кузнецова, в отличие от большинства купольных модификаций, имеют открытую конструкцию и уменьшенный показатель КПД, однако параметры теплоотдачи у них достаточно высокие. Колпак препятствует быстрому выходу тепла в дымоход, задерживая раскаленные газы в верхней части строения. При использовании обычного камина по окончании процесса горения помещение начинает охлаждаться, при колпаковом обогреве в комнате еще долго сохраняется комфортный микроклимат.

Строительство камина по порядовке Кузнецова

Возможности изменять конструкцию и декорировать фасад камина безграничны. Кроме привычной полочки можно соорудить ряд функционально полезных элементов – небольшие сушилки для обуви или одежды с нишами и крючками, а также облицевать внешнюю сторону керамической плиткой или изразцами. Интересно то, что камины входят в конструкцию некоторых многофункциональных сооружений.

Решения для приготовления пищи на улице

Специально для готовки на свежем воздухе разработаны целые печные комплексы, которые отличаются функциональностью и удобством использования. Наиболее простое исполнение – кирпичная мини-конструкция для барбекю. Она держит жар продолжительное время и позволяет увеличить период готовки.

Барбекю, построенное по чертежам Кузнецова

Любители летних кухонь, шашлыков и блюд гриль будут рады конструкционному разнообразию уличных печей с послойным, с пиролизным, нижним и верхним типом горения. Существуют модели, позволяющие одновременно жарить, запекать, тушить сразу несколько блюд. Варианты порядовок колпаковых печей с духовкой или грилем можно найти в общем доступе или на официальном сайте автора.

Решив возвести печь по одной из порядовок Кузнецова своими руками, приготовьтесь к тщательной и скрупулезной работе. На схемах вы найдете графическое изображение каждого ряда, однако перед началом кладки необходимо познакомиться с особенностями техники, в частности:

• выбором и предварительной обработкой кирпича;
• покупкой металлических деталей (плит, заслонок, дверок, задвижек);
• определением наиболее подходящего места;
• подготовкой основания и фундамента;
• возможностью оборудования дымохода и др.

Лучшим материалом для внутренней кладки «кузнецовок» признан шамотный огнеупорный кирпич (Ш-5, ШБ-8), для внешнего оформления – керамика (М-150). Для усиления кирпичных стен используют металлические элементы (арматуру, проволоку). Чтобы печь функционировала с максимальной теплоотдачей, опытные мастера оттачивают не только свои умения, но и каждый кирпичик – в буквальном смысле. Они шлифуют каждую деталь, именно поэтому проекты, выполненные профессионалами, выглядят безупречно.

Кладка из шамотного кирпича

Подборка тематических видеоуроков

Строительство отопительно-варочной печи

Процесс возведения «кузнецовки» с лежанкой

Проект отопительно-варочного варианта

Строительство печи Кузнецова – одно из наиболее удачных решений для дачного или деревенского дома. Выполненная по вашему заказу в профессиональном исполнении купольная конструкция станет незаменимой помощницей и украшением интерьера. Если вы хотите самостоятельно возвести источник тепла, воспользовавшись порядовкой, начните с простого варианта, например варочной летней плиты.

И. В. Кузнецов - человек, который посвятил всю свою жизнь проектированию печей. Он изобрел огромное количество новых конструкций, а также занимался их совершенствованием. Его деятельность в этой сфере началась еще в 1962 году. В начале работы ему не требовалось практически никакой рекламы. Известность приходила благодаря положительным отзывам заказчиков. На сегодняшний день у Кузнецова есть собственный сайт и команда единомышленников. На сайте представлены многочисленные конструкции, разработанные лично И. В. Кузнецовым по его особенной технологии. Рассмотрим подробнее эту технологию, ведь она великолепно подходит для возведения печей в современных жилищах, поскольку обеспечивает и качественный оборгев помещения, и придает некую изюминку его внешнему виду.

Основной показатель, к которому стремился И. В. Кузнецов в своих разработках, это повышение эффективности работы печи . В зависимости от назначения тепловых устройств, они оснащались улучшенными возможностями. У одних повышено тепло-сбережение, другим изменили топку, или добавили оборудование. Качество данных конструкций доказывается известностью и многолетней эксплуатацией. Многие, в целях сэкономить, но зная о положительных отзывах печей Кузнецова, берутся делать их своими руками. Это возможно, если строго следовать порядовкам и использовать правильные материалы.

Особенности печей Кузнецова

Как ранее говорились, главное в разработках Кузнецова - эффективность и продуктивность. Говоря научным языком это высокое значение КПД. Отличие этих печей заключается в принципиально новой и совершенной разработке . Внутренняя система движения газов продумана наиболее грамотно. Горячий воздух дольше задерживается в печи и хранит тепло, а холодный по специальному углублению быстро улетает в дымоход. Эти печи называют «колпаковыми ». Такое имя образовалось потому, что внутри нее по проекту делают как бы «колпак» - объединение очага и нижней части печи. Он выходит в роли разделителя газов на горячие и холодные. Горячие поднимаются в колпак и задерживаются в нем концентрируя тепло. Температура горения в таком колпаке получается значительно выше, за счет чего и выходит 95% КПД. Для простого сравнения нужно отметить, что традиционная русская печь имеет значение 25−40%. Используемая в печах И. В. Кузнецова система «свободного движения газов» , более естественна, ограничивает образование сажи, и оптимизирует равномерный нагрев и работу печи.

Отсюда вытекают и другие преимущества:

• равномерное прогревание и отдача тепла;
• больше мест для установки стального нагревательного элемента;
• горение без сажи и дыма;
• необходимость в чистке сокращается в десятки раз;
• низкий уровень потери тепла;
• экономичность;
• стойкость к возникновению трещин;
• возможность экспериментировать с формой и дизайном печи.

В зависимости от главного своего назначения бытовые печи бывают разными.

1. Варочные печи созданы для приготовления пищи.
2. Отопительные используют в первую очередь для отопления жилого помещения.
3. Печи для бань соответственно устанавливают в баню.
4. Уличные бывают как в виде комплексов, так и простые барбекю.
5. Хлебные . Их часто совмещают с варочными и другими.
6. Назначение каминных печей в первую очередь эстетическое.

И это не весь перечень многообразия печей разного специального назначения, проекты которых разработаны Кузнецовым. Кроме того, существует удобная возможность создавать смешанные виды с использованием нескольких функций. И даже создание целых многофункциональных комплексов. Например, очень популярны в быту отопительно-варочные печи.

Как построить печь Кузнецова самостоятельно

Перед реализацией идеи сделать печь Кузнецова своими руками, вам нужно определиться с тем, какую функцию она должна выполнять . Кузнецовым разработано более 150 чертежей отопительных приборов, поэтому определиться и выбрать вариант, подходящий именно вам, не составит труда. Мы будем рассматривать вариант простой отопительной печи .

Изучите план помещения, в котором собираетесь ее устанавливать. Если дом еще не построен, планируйте размещение так, чтобы каждая комната была в равной степени обогрета . Встраивать отопление в готовый дом не желательно, но при необходимости возможно. В таком случае нужно учесть расположение балок и несущих конструкций во время организации места для дымохода.

Затем подумайте о подготовке фундамента . Его делают из бетона, шириной на 10 см больше запланированного размера печи. Если есть такая возможность, лучше планировать фундамент под печь заранее в процессе постройки дома. Операция закладки фундамента трудоемка . Поэтому если вы не уверенны в своих силах - пригласите на этот этап специалиста.

Основные правила, которые надо знать

• Огнеупорная оболочка внутри печи должна как бы висеть в воздухе , быть свободной со всех сторон. Это необходимо потому, что кирпич расширяется во время нагрева.
• На чертежах не всегда видно, но внутренняя огнеупорная кладка делается обязательно на ребро . Это касается шамотного кирпича . Глиняный кирпич на столбиках и внутренних стенках кладется на усмотрение мастера.
• Через каждые два ряда кирпича нужно усилить связку проложив проволоку.
• Металлические элементы, дверцы и другие приборы нужно устанавливать, оставляя место на возможное расширение . Между кирпичом и металлическим элементом кладут специальную прокладку.
• Желательно обработать кирпич по окончании постройки огнеупорным составом.
• Первая растопка начинается с минимальной температуры и с дальнейшим постепенным подогревом.

Порядовка

Выкладка печи самостоятельно для человека с руками посильная задача. Принцип работы печи может понять любой человек, это нетрудно. Но для создания качественной печи следует все-таки беспрекословно пользоваться чертежами и порядовками . Порядовка - это комплекс чертежей, изображающих пошаговую выкладку печи, по каждому ряду кирпича в отдельности. Что-то изменять в чертежах произвольно не рекомендуется. И тем более не стоит этого делать, если вы беретесь за такую работу впервые. Кузнецов потратил многие годы усердной работы и кропотливого труда для создания сотен идеальных и проверенных чертежей. Вам остается только выбрать и приступать к делу.

Какие материалы вам понадобятся

1. Кирпич для внутренней кладки . Используется огнеупорный шамотный кирпич. Нужное количество его лучше всего посчитать самостоятельно по чертежу. Его надо для простой конструкции не так уж и много. Некоторые, по причине ограниченных финансовых возможностей, не используют шамотный кирпич. Это допустимо.
2. Кирпич для наружной кладки . То есть обычный глиняный кирпич, допустимая марка - М150. Кирпич более низкого качества для постройки тепловых приборов лучше не использовать.
3. Глина (100−130 кг). Ее желательно приобрести хорошего качества, тем более в магазинах сейчас широкий ассортимент достойного материала. Выбор некачественных материалов может негативно отразиться при первом же обжиге готовой печи. Такой раствор запросто растрескается.
4. Очищенный песок. Обычно песка берут вдвое больше чем глины. Можно купить готовый глинопесчаный раствор в магазине. Так вы не прогадаете с пропорцией. Смеси глины и песка на 500 кирпичей нужно около 0,2 куб. м.
5. Металлическая фурнитура. Это задвижка, дверки топочная и поддувальная, колосник, 5 метров проволоки и два стальных уголка.

Здесь представлен вариант порядовки «колпаковой» печи Кузнецова . Его можно использовать для самостоятельной выкладки бытовой отопительной печи в домашних условиях без специальной подготовки. Каждый ряд кирпичей нужно выкладывать в соответствии с изображениями в пронумерованном порядке. При этом не стоит забывать о ранее описанных правилах. Эта печь одна из самых несложных в исполнении и универсальна в ежедневном домашнем использовании.

Особенностей для построения именно этого проекта немного. Здесь канал между первым и вторым ярусом делается в четверть кирпича, для удлинения топки. А на 21 ряду нужно оставить два нешироких прохода по бокам внутренних стенок. Они нужны для розжига печи. Вот и все, что нужно знать начинающему мастеру. А сделав свою первую работу, вы поймете, что это просто и понятно. Главное - не бояться приступить, и дело пойдет само собой.

Потом вы сможете сделать более усложненную конструкцию самостоятельно. Кузнецов разработал такое количество разнообразных интересных вариантов , что вы непременно захотите воплотить в жизнь не один из них.
