Современные сплит-системы в своем составе имеют наружный блок и внутренний блок кондиционера. При установке кондиционера мульти сплит-системы свободной комплектации с одним наружным и несколькими внутренними блоками имеется возможность выбрать внутренние блоки кондиционера канального, кассетного, напольного, потолочного типов, что позволяет идеально вписать внутренний блок кондиционера в дизайн любого, даже самого изысканного, интерьера. Рассмотрим по-подробней устройство внутреннего блока кондиционера и их разновидности.

Внутренний блок кондиционера. Устройство

Внутренний блок кондиционера настенного типа состоит из:
1. Передняя панель - представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)

2. Фильтр грубой очистки - представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы фильтр кондиционера необходимо чистить не реже двух раз в месяц. В новейших кондиционерах некоторых производителей применена система автоматической очистки фильтров.

3. Фильтр тонкой очистки - бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает, но оказывает на чистоту вдыхаемого человеком воздуха в помещении. Кондиционеры с серъезными системами очистки воздуха стоят дороже. Такими фильтрами оснащены кондиционеры "Премиум" сегмента (например, кондиционеры Mitsubishi Electric MSZ-FD25VA и MSZ-FD35VA).

4. Вентилятор - имеет 3 - 4 скорости вращения.

5. Испаритель - радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.

6. Горизонтальные жалюзи - регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.

7. Индикаторная панель - на передней панели внутреннего блока кондиционера установлены индикаторы (светодиоды) или LED дисплеи, показывающие режим работы кондиционера, выбранную температуру и другую необходимую информацию. При наличии в кондиционере режима самодиагностики дисплей отображает код ошибки возможной неисправности. Это очень удобно.

8. Вертикальные жалюзи - служат для регулировки направления воздушного потока по горизонтали. Обычно в бытовых кондиционерах положение жалюзи можно регулировать только вручную. Возможность автоматической регулировки вертикальных жалюзи при помощи пульта дистанционного управления присутствует только в некоторых моделях "Премиум" сегмента.

9. Поддон для конденсата (на рисунке не показан) - расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.

10. Плата управления (на рисунке не показана) - обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.

11. Штуцерные соединения (на рисунке не показаны) - расположены в нижней задней части внутреннего блока. К ним подключаются медные трубки, соединяющие наружный и внутренний блоки.

Внутренний блок настенного типа

Внешний вид внутреннего блока кондиционера или другими словами его тип может быть различным. Самыми популярными являются настенные сплит-системы, которые в своем составе имеют настенный внутренний блок . Это самая экономически выгодная компоновка мульти системы, т.к. настенные внутренние блоки стоят дешевле, чем остальные типы внутренних блоков.

Внутренний блок канального типа

Данные внутренние блоки используются там, где необходима скрытная установка кондиционера и нет желания размещать что-либо на стенах, потолке. Внутренние блоки канального типа обычно размещаются в гардеробных или прячутся за подвесным потолком в специально отведенном месте. Данные блоки требуют наличие сервисного лючка для проведения периодического сервисного обслуживания. Подвод холодного или теплого воздуха в помещение осуществляется при помощи воздуховодов.

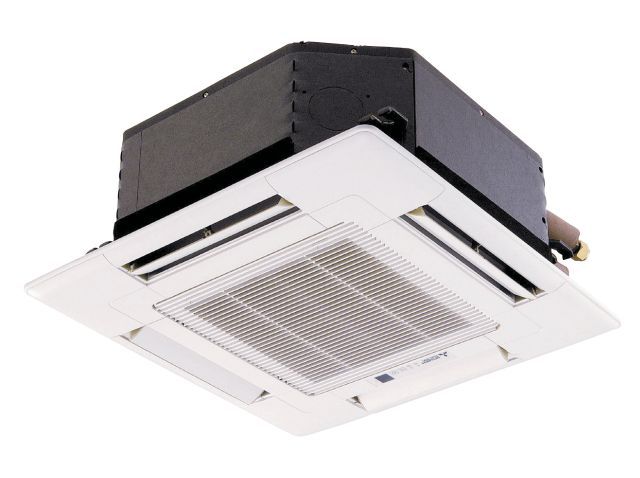

Кассетный внутренний блок

Данный тип внутренних блоков применяется когда нет возможности разместить настенные блоки. Кассетный внутренний блок может быть однопоточным и 4-х поточным. Однопоточные кассетные блоки обычно используются для кондиционирования в квартирах и загородных домах. Для крупных, объемных офисных помещений, магазинов и т.п применяются четырехпоточные кассетные внутренние блоки.

Кондиционер размеры внутреннего блока

Как Вы уже знаете сплит-система может в своем составе иметь различные типы блоков, соответственно отличаются и габариты внутреннего блока. Размеры внутреннего блока кондиционеранастенного типа различаются в зависимости от фирмы производителя и мощности кондиционера. Чем выше мощность настенной сплит-системы, тем больше размеры внутреннего блока . В среднем ширина кондиционера внутреннего блока составляет от 780 до 1100 мм.

Предлагается некоторыми фирмами, например компанией Fujitsu. Кондиционер Fujitsu серии Standart имеет маленький внутренний блок размерами 260х790х198мм. В линейке настенных кондиционеров Daikin представлена новейшая сплит система Daikin Emura FTXG25J, которая имеет самый тонкий размер внутреннего блока - толщина блока всего 156 мм!

Компания LG предлагает оригинальные настенные внутренние блоки кондиционеров LG ART COOL GALLERY квадратной формы. В данных внутренних блоках предусмотрена уникальная возможность замены изображений. Вы сможете установить во внутренний блок кондиционера LG любую картинку или фотографию.

Кондиционеры с 2 внутренними блоками чаще всего применяются для кондиционирования нескольких соседних помещений. В такой системе используется один наружный и два внутренних блока. Внутренние блоки могут быть как настенными, так и кассетными либо канальными. Системы с двумя внутренними блоками называются мульти сплит-системы.

Технические консультанты компании Термомир подскажут размеры внутреннего блока кондиционера и помогут выбрать нужную модель.

Кондиционер - наиболее эффективный способ обеспечить приятный климат в помещении летом и даже зимой. Самыми популярными и распространенными видами кондиционеров считаются сплит-системы. Они являются самыми тихими кондиционерами, состоят из внешнего блока и настенного внутреннего блока, устанавливаемого в комнате. Установка наружного блока допускается как на фасаде здания, так и на лоджии/ балконе или на крыше.

В продаже представлен широкий выбор кондиционеров лучших марок и брендов от фирм - производителей из Японии, Кореи, Китая и Европы оптом и в розницу по низким ценам со склада в Москве. Наиболее бюджетными кондиционерами являются китайские сплит-системы, надежными и качественными – японские и корейские. Распродажа кондиционеров со скидкой по акции осуществляется от официальных дилеров с гарантией. Предлагается доставка и профессиональная установка кондиционеров, в т.ч. бесплатная.

Хорошие и недорогие сплит-системы представлены на данной странице и в меню официального сайта Термомир. Подготовить расчет мощности, подсказать цены и ТОП рейтинг лучших кондиционеров по надежности и качеству, выбрать и заказать кондиционер вам помогут наши технические специалисты.

Среди климатического оборудования наибольшую популярность получили сплит-системы. Их конструкция включает в себя внешний и внутренний блок кондиционера. За удобство и функционал отвечает комнатный модуль.

Внутренний блок отвечает за удобство и функциональность кондиционера

Основные типы оборудования

На рынке климатического оборудования существуют 2 вида двухкомпонентных установок – бытовые и полупромышленные. Первые наиболее популярны, их часто используют в домашних условиях или же для климат-контроля в офисах и небольших помещениях. Для охлаждения или нагрева большого пространства (торговые площади, парикмахерские и т.д.), используются полупромышленные кондиционеры.

Внутренний блок является испарительным оборудованием двухкомпонентного кондиционера. Конструкция и дизайн внутреннего блока могут быть разными. Каждый производитель комплектует их определенными рабочими режимами и дополнительными функциями. По своему типу такие модули бывают:

• настенными;
• потолочными;
• канальными;
• колонными;
• напольно-потолочными.

Большая часть современного оборудования управляется как с панели управления на самом модуле, так и с пульта ДУ, а также существуют модели с функцией управления по Bluetooth и Wi-fi.

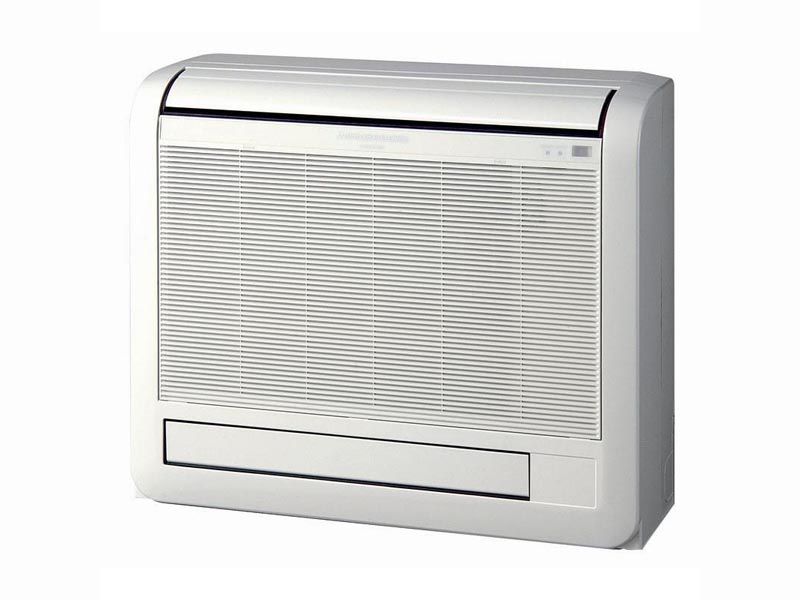

Напольно-потолочный кондиционер

Принцип работы

Принцип работы комнатного модуля кондиционера основан на принудительной циркуляции воздуха, его охлаждении или нагреве. Забор воздуха в помещении производится через специальное отверстие в корпусе модуля. Работа вентилятора позволяет выталкивать воздушный поток обратно в помещение, предварительно нагретое или охлажденное теплообменником, расположенным во внутреннем блоке кондиционера.

В зависимости от режима работы аппарат может не только нагревать или охлаждать комнату, используя фреон, но и очищать воздух от пыли и вредных примесей.

Благодаря установленной системе фильтров можно добиться благоприятных для здоровья человека микроклиматических условий, даже если кондиционер обслуживает бытовые и производственные помещения с низким и средним уровнем загрязненности.

Устройство внутреннего блока

Размеры устройства

Размеры внутренних блоков могут быть разными. Используемое оборудование бытового типа часто имеет прямоугольную форму. Конструкция же полупромышленных кондиционеров включает подсоединенный к каналу вентиляции большой квадратный или прямоугольный комнатный модуль, преимущественно потолочного типа. Сам же размер оборудования определяется вместительной способностью помещения — объемом воздушного пространства.

Производители же климатической техники имеют в своем модельном ряде как небольшие, так и средние и большие модули. Ширина настенного аппарата может колебаться в пределах 70-160 см, высота – 20-32 см, а глубина – 16-20 см. Чем больше размеры комнатного блока, тем мощнее и больше установлен теплообменник. Чем габаритнее блок, тем больше площадь он может обслужить. Максимальная площадь — 70 кв.м.

Но некоторые производители климатического оборудования придерживаются минимализма в габаритах внутренних блоков. Обслуживающий объем остается высоким из-за увеличенной мощности вентилятора.

Полупромышленные кондиционеры менее популярны из-за особенности монтажных работ и стоимости такого оборудования. Все же есть компактные кассетные приборы, которые легко устанавливаются в подвесной потолок. Сторона квадратного модуля может быть от 500 мм до 1 м. Мощность такого оборудования может быть от 1 до 4 кВт. Большая часть такого блока прячется в канале вентиляции. На поверхности выпирает только съемная крышка устройства, а также панель управления.

Составляющие устройства

Под аккуратной квадратной или прямоугольной передней панелью внутреннего блока кондиционера скрывается множество деталей, работа которых позволяет передавать в помещение холодный или горячий воздух. Внутренний блок бытовой сплит-системы включает в себя:

1. Корпус и съемную пластиковую панель, предназначенную для удобства в процессе ремонта и эксплуатации.
2. Систему фильтров. Конструкция аппарата включает в себя фильтр грубой очистки. В отдельных моделях могут использоваться угольные и электростатические типы фильтрационных систем.
3. Испаритель. Это радиатор, в который поступает хладагент.
4. Вентилятор. Его работа позволяет циркулировать охлажденный или прогретый воздух.
5. Плату управления и индикаторную панель. Электрическая оснастка, позволяющая работать аппарату в установленном пользователем режиме.
6. Жалюзи (горизонтального и вертикального типа). Используются для изменения направления потока воздуха в заданном пользователем направлении.

С обратной стороны внутреннего блока имеются штуцерные соединения, которые необходимы для подключения аппарата к внешней части сплит-системы. В зависимости от производителя и модели аппарата они могут находиться в левой или правой части устройства.

Установка блока

Монтаж комнатного блока сплит-системы может быть разным. Наиболее удобное расположение устройства – стена, граничащая с улицей. Причина этого – минимальная длина трассы (металлических труб). По необходимости расположенные в помещении части трассы могут быть спрятаны в специальные короба или же в проштробированной стенке. Рекомендуемое расстояние от внешнего до внутреннего блоков – до 5 м.

Установка внутреннего блока устройства выполняется уже после монтажа внешней части аппарата. Делается сквозное отверстие в стене (для прокладывания коммуникаций), после чего определяются с местом расположения комнатного модуля.

Важно, чтобы работе устройства не мешали шторы и мебель. Сама же установка комнатного модуля включает в себя:

1. Установку монтажной пластины. В заранее размеченном месте просверливаются отверстия в стене. Монтаж пластины производится идущими в комплекте с аппаратом крепежами.
2. Штробирование канала под коммуникации (трубы и шнур электропитания).
3. Подключение труб и кабеля электропитания. Установка труб требует определенных навыков, а также использования вакуумного насоса, который позволит выкачать из системы воздух.
4. Установку комнатного блока, аппарат монтируется на пластину.

Внутренние блоки кондиционеров следует располагать вдали от мебели, радиаторов отопления, штор, а также бытовых устройств, которые могут вызвать помехи в работе климатического оборудования. Придерживаясь таких рекомендаций, можно не только сделать качество работы кондиционера эффективным, но и обезопасить его от поломок.

Заключение

Внутренний (комнатный) блок кондиционера может являться частью бытового или полупромышленного климатического оборудования. Наиболее популярно бытовое оборудование, у которого небольшие габариты. Оно часто имеет прямоугольную или квадратную форму и не занимает много места на стене жилого или нежилого помещения.

Состоит аппарат их корпуса, системы фильтров, испарителя, вентилятора и электроники. Установка такого оборудования производится на специальную планку, которую монтируют к стенке.

Для кондиционирования жилых помещений и административных зданий устанавливают сплит-системы различных видов и типов. Сплит-система – это устройство, состоящее из двух блоков: наружного и внутреннего. Первый выносят на улицу, второй монтируют в комнате. Между собой оба модуля соединены медным трубопроводом, по которому циркулирует рабочий газ (фреон), и электрическими коммуникациями.

Виды сплит-систем и типы внутренних блоков

Вид – это более обобщающее понятие, применимое к техническим устройствам климат-контроля относительно их предназначения для тех или иных зданий. Тип имеет узкую смысловую направленность, под которой подразумевается какая-либо особенность конструкции или дизайна.

Сплит-системы подразделяются и по видам, и по типам. Существуют два вида двухкомпонентных установок: бытовые и коммерческие или полупромышленные. Первые монтируют в квартирах или маленьких офисах, вторые – в магазинах, парикмахерских и других подобных заведениях.

Все сплит-системы подразделяются на типы относительно конструкции и дизайна внутреннего блока:

• настенные;
• кассетные;
• колонные;
• канальные;
• напольно-потолочные.

Каждый производитель выпускает сплит-системы с разными типами внутренних блоков, комплектуя их теми или иными функциями и стандартным набором рабочих режимов, в которые входят охлаждение и вентиляция имеющегося в помещении воздуха. Именно параметры этой части системы обосновывают выбор покупателей.

Независимо от габаритов и внешнего исполнения любой комнатный модуль состоит из:

• теплообменника (испарителя);
• вентилятора;
• воздухораспределительной решетки;
• входного фильтра;
• направляющих жалюзи;
• лицевой панели;
• светодиодов;
• датчиков температуры.

Фильтры тонкой очистки, зимний комплект и другие дополнительные элементы идут как опция по желанию заказчика. В состав может входить монтажная плата, если блок имеет настенное исполнение. Параметры работы задаются с пульта ДУ. У некоторых моделей дорогостоящей техники имеется возможность управлять функциональностью через интернет, с телефона или с центрального контроллера.

Принцип работы внутреннего блока кондиционера

В общем охлаждение выглядит так: чтобы поглощать тепло из комнаты и выделять прохладу, вентилятор внутреннего блока втягивает из помещения нагретый воздух, после чего начинается процесс поглощения хладагентом тепла при его прохождении через холодный змеевик.

Хладагент – это жидкий газ (фреон), за счет которого и происходит остывание воздуха. По сути, он является переносчиком тепла. В процессе передачи воздуху холода и забора у него тепла, он меняет свое состояние, то есть испаряется. Это происходит в теплообменнике внутреннего блока. Здесь из жидкого состояния фреон переходит в газообразное. Он забрал тепло, воздух охладился и попадает через вентилятор обратно в комнату. Процесс вывода тепла уже идет через наружный блок.

Если говорить проще, то роль внутреннего модуля заключается в заборе теплого воздуха, его охлаждении и выдаче обратно в помещение. При работе прибора на обогрев он, наоборот, становится проводником тепла, меняясь с наружным модулем выполняемыми функциями. По такому принципу работают внутренние блоки всех типов.

Внутренние блоки настенного типа и их размеры

настенный внутренний блок

К бытовым кондиционерам относятся настенные модели – самые популярные среди покупателей. Они напоминают по своей форме прямоугольник или квадрат, как настенные приборы LG серии ART COOL GALLERY. Их вешают на стене в удобном для пользователя месте, чтобы обработанный воздух не выходил на постоянное местопребывание человека.

Подбирают необходимый размер внутреннего блока кондиционера относительно вместительной способности помещения. У каждого производителя есть линейки крупногабаритных, стандартных и даже уменьшенных приборов климат-контроля.

В понятие размера внутреннего блока кондиционера входят такие величины, как:

• высота;
• ширина;
• глубина.

Минимальная высота может составлять около 24-25 см, ширина – 70-74 см, а глубина – 18-19 см. К примеру, компания выпускает серию настенных сплитов с глубиной внутреннего блока всего 18 см, что значительно расширяет возможности установки такого устройства в различных точках помещения.

Максимальная высота настенного комнатного модуля может доходить до 30-32 см, ширина – 110-120 см, а глубина – около 30 см. К примеру, компания MITSUBISHI ELECTRIC выпускает серию инверторных сплитов именно с такими параметрами.

Если внутренний блок кондиционера имеет нестандартное исполнение, например, предполагается его вертикальное расположение в комнате, то эти параметры могут сильно изменяться.

Как правило, у кондиционеров, и не только настенных, есть прямая зависимость размеров внутреннего блока от его внутреннего устройства, а точнее – от размеров теплообменника и пространства для его обдува воздухом. Чем они меньше, тем меньше прибор, и тем хуже производительность.

Некоторые изготовители сохраняют нормальную производительность при уменьшении габаритов за счет увеличения скорости вентилятора, но появляется новый недостаток – повышенный шум. Это имеет первостепенное значение при выборе кондиционера в квартиру. Можно избежать и этой неприятности путем занижения расхода воздуха. Хотя в любом случае очень мощный сплит не может иметь маленький внутренний модуль.

Сегодня некоторые производители обратили свое внимание на выпуск нестандартных комнатных модулей для сплитов настенного типа. К примеру, LG в серии ARTCOOL предлагает квадратные устройства с возможностью смены картинки на корпусе, а всех удивила выходом вертикального внутреннего блока кондиционера с нестандартным распределением воздуха в две стороны, что больше характерно напольно-потолочным моделям. Компания GREE уже не первый год предлагает угловые приборы, но в России их найти сложно.

Как правило, и вертикальный внутренний блок кондиционера, и угловой, и квадратный покупатели предпочитают либо из-за экономии пространства, либо чисто из дизайнерских предпочтений.

Полупромышленные кондиционеры и их размеры

Остальные типы внутреннего блока кондиционера причисляются к виду полупромышленного оборудования, но маломощные модели таких устройств могут устанавливаться и в обычных квартирах.

Кассетный модуль имеет квадратные формы и легко умещается в ячейку подвесного потолка. Его размеры могут быть 600×600 мм или 800×800 мм, хотя некоторые изготовители выпускают серии супер компактных кассет с размерами 500×500 мм.

Наряду с кассетными внутренними модулями в фальшивый потолок (или стену) зашивают канальные устройства, представляющие собой гибрид приточной установки и кондиционера. Они не только охлаждают помещение, но и могут свободно обновлять комнатный воздух посредством подмеса уличного с помощью дополнительного оборудования – приточной установки. У обоих видов этих агрегатов климат-контроля снаружи видны лишь распределительные решетки.

Единственный недостаток – им требуется межпотолочное пространство минимум в 30 см для монтажа.

Колонные кондиционеры похожи на вытянутый шкаф. Они размещаются в крупных помещениях на полу там, где требуется большая холодопроизводительность. Их габариты значительно превышают размеры любой настенной модели, но это является необходимостью, так как по-другому достичь такой мощности невозможно.

Напольно-потолочные сплиты вполне компактны и одновременно достаточно производительны для помещений до 100-120 м². Их внутренний блок по форме напоминает современный радиатор. Они просты в уходе и использовании. Основное преимущество – два способа крепления такого внутреннего блока: к стене и на потолке. Если модуль вешают на стену чуть выше пола, то обдув идет в две стороны, захватывая даже самые сложные и труднодоступные участки помещения. Вот почему напольно-потолочные модели любят монтировать в комнатах со сложной конфигурацией.

Технические характеристики кондиционера

Не только конструкция, но и технические характеристики внутреннего блока кондиционера обуславливают покупку той или иной системы. Ведь в зависимости от того, насколько верно их подобрали, прибор будет либо исправно работать, либо быстро израсходует заложенный потенциал.

Какие основные технические характеристики важны при подборе внутреннего блока кондиционера в помещение? Смотрим на примере кондиционера LG серия ART COOL GALLERY.

У каждого производителя эти данные могут дополняться другими параметрами, поэтому технические характеристики внутреннего блока кондиционера обычно смотрят либо на шильдике, либо в инструкции пользователя.

Вывод: любой комнатный блок наделяется мощностью охлаждения и обогрева (кВт), мощностью потребления электричества (кВт), расходом воздуха (м³/час), а также определенными размерами и весом.

С мощностью потребления вопрос немного осложнен тем, что конкретно для внутреннего блока ее могут не указывать. Чаще в характеристиках пишут параметры потребления в общем для сплит-системы, в то время как он расходует гораздо меньше, чем наружное устройство – в среднем 100-200 Вт.

Особенности установки кондиционера

Монтаж настенного комнатного модуля может быть очень разнообразным. Чаще всего блок закрепляют справа или слева от окна и как можно ближе к наружному, чтобы протяженность трассы не превышала рекомендуемую длину в 5 метров. Если по необходимости эти значения увеличены, то магистраль зашивается в штробу в стене или аккуратно укладывается в декоративный пластиковый короб вместе с остальными соединительными коммуникациями.

Другие типы внутренних блоков монтируют в отведенных для них местах:

• канальный – в подвесной конструкции потолка комнаты или, чтобы избежать шума, в нежилом помещении – в кладовке, коридоре, уборной;
• кассетный – в подвесной конструкции потолка так, чтобы обдув из решетки шел не на места пребывания людей, а в неиспользуемую зону;
• напольно-потолочный – на стене в 15-20 см от пола или на потолке в месте, откуда воздух будет расходиться по всей поверхности;
• колонный – на ровном прочном полу.

На внутренний блок не должны попадать прямые лучи солнца, также исключается любое воздействие на него источников тепла.

Внутренний блок кондиционера на лоджии

Иногда заказчик может потребовать произвести установку внутреннего блока кондиционера на лоджии, объясняя это боязнью простыть, ограниченностью пространства в помещении, нежеланием штробить стену или иметь длинную трассу, упакованную в короб. Еще причиной такой просьбы может стать невозможность найти зону в комнате, которой не пользовались бы жильцы. Такое происходит при большой скученности людей в одном помещении.

Возможна ли установка внутреннего блока кондиционера на лоджии, если да, то какие требования должны быть учтены?

• Исключается попадание теплого воздуха через окно и щели под ним. Стекла завешивают плотными шторами, а стенам обеспечивают герметичность;
• Необходимо вынести дверной и оконный проемы между жилой зоной и лоджией, чтобы обработанный воздух свободно циркулировал по всей территории;
• Отдают предпочтение инверторным моделям, чтобы при сильной нагрузке (а она будет обязательно при таком расположении устройства) компрессор не работал в постоянном режиме старт-стопа;
• Мощность по холоду берут с хорошим запасом, так как для достижения в комнате 22°C на лоджии придется ставить 18°C.

Даже при выполнении требуемых условий проблемы возникают регулярно. Во-первых, все равно будет ощущаться разница температур. Проще говоря, на лоджии будет северный полюс, в то время как в комнате лишь немного станет прохладней. Во-вторых, потенциал даже инвертора все равно израсходуется гораздо быстрее.

Грамотные специалисты никогда не посоветуют устанавливать внутренний блок от кондиционера на лоджии, исходя из всех перечисленных пунктов.

Способы крепления кондиционера к стене или потолку

В зависимости от типа внутреннего блока существует два вида его крепления к стене или потолку. Бытовые сплит-системы вешают на монтажные пластины. Это происходит по следующей схеме:

• сверлятся отверстия в стене;
• в них вставляются дюбеля;
• прикручивается монтажная пластина;
• на нее вешается кондиционер.

Таким образом происходит крепление внутреннего блока к стене только у настенных моделей. Коммерческие модули закрепляют специальными шпильками по другой схеме:

• размечают на потолке места креплений;
• сверлят отверстия;
• вставляют цанговые крепления;
• в них вкручивают шпильки;
• на шпильки вешают блок;
• закручивают гайки.

Стоит помнить, что монтаж канальных систем с воздуховодами проводят на этапе строительно-ремонтных работ. Остальные сплиты можно устанавливать в любое время.

Принципиальные электрические схемы кондиционера

Для корректной установки внутреннего модуля используют принципиальные электрические схемы кондиционера, на которых указаны все межблочные соединения и места их подключения. Без них проводить монтаж нельзя, так как единой схемы не существует, а для разных типов модулей они совершенно различны. Тоже самое касается on/off и инверторных сплитов.

У каждого производителя схема внутреннего блока одного и того же типа может сильно различаться, поэтому используют только ту, которая прилагается в мануале заводом-изготовителем.

Обслуживание и диагностика неисправностей кондиционера

Каждая сплит-система нуждается в регулярном обслуживании, которое предполагает очистку блоков от загрязнений внешних и внутренних, а также диагностику неисправностей и заправку фреоном по необходимости.

Можно как-то самостоятельно почистить внутренний блок кондиционера в домашних условиях? Да, это реально, но нежелательно, так как неопытный пользователь может повредить какую-либо деталь устройства. Если все-таки мастера вызвать нет возможности, то человек должен знать, как разобрать внутренний блок кондиционера, чтобы вымыть фильтры, вентилятор и теплообменник.

Сначала снимают декоративную панель, для этого нажимают на защелки по бокам, и крышка корпуса легко отходит. Затем аккуратно снимают фильтры, вентилятор, лоток для сбора конденсата и промывают их под струей проточной воды. Теплообменник протирают влажной тряпкой, так как он является стационарной деталью. После очистки все элементы насухо вытирают и устанавливают обратно.

В конце статьи можно будет посмотреть видео о том, как разобрать внутренний блок кондиционера и как его почистить без помощи специалистов.

Для осуществления этих действий понадобится мягкая тряпка из микрофибры и специальная пена для очистки сплит-систем.

Даже если с тем, как почистить и разобрать внутренний блок кондиционера, проблем не возникнет, то заправку и диагностику сам пользователь провести не сможет, поэтому придется вызвать специалистов, имеющих профессиональное оборудование и материалы.

В каких случаях еще может потребоваться помощь мастера? Пользователя должны насторожить такие моменты, как:

• плохое охлаждение;
• необычные шумы и вибрации;
• обмерзание блока;
• невозможность включить кондиционер;
• уход прибора в режим кодов неисправностей.

Многие пользователи интересуются, почему обмерзает внутренний блок кондиционера, и насколько это серьезно. Такой признак говорит о том, что:

• в сплит-системе не хватает фреона;
• произошло сильное загрязнение некоторых рабочих узлов и фильтров;
• устройство используют при недопустимой температуре.

С помощью измерения рабочего давления мастер сразу определит, если в системе на самом деле недостаточно фреона. Загрязненные внутренние элементы можно увидеть самостоятельно, сняв крышку корпуса. Также причиной обмерзания внутреннего блока кондиционера может стать слишком длинная трасса, которую просто не дозаправили монтажники при установке.

Если в работе сплит-системы любого типа замечены какие-либо отклонения, необходимо сразу же приглашать специалиста.

Группа компаний «МЭЛ» - оптовый поставщик систем кондиционирования Mitsubishi Heavy Industries .

www.сайт Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Прежде чем рассматривать такую, казалось бы, простую тему, как максимальная длина трубопроводов кондиционера (открывай каталог производителя и смотри, какая там максимальная длина), я хочу задать один вопрос: а что такое ИНЖЕНЕР в нашей специальности? Тот, что смотрит в каталог и выдает то, что там написано? Но это может сделать и обычный менеджер, знаний гидравлики и термодинамики для этого не нужно. Наверное, инженер – это специалист, который видит немного глубже цифр каталога. Специалист, который может объяснить, откуда взялись эти цифры.

Помню, был спор с уважаемым человеком, который в защиту каталогов сказал следующую фразу: «Если у меня на руках будет инструкция, как строить СИНИЙ домик, то КРАСНЫЙ домик я по ней построить не могу, т.к. это будет нарушение инструкции…»

Так вот ИНЖЕНЕР, это наверно человек, который может построить «домик» любого цвета: понимая, что такое фундамент, несущие стены, перекрытия и кровля здания. Неважно, какой при этом у домика будет цвет.

Сплит системы кондиционирования обладают одной важной характеристикой – максимальным расстоянием от наружного блока до внутреннего. Причем на реальных объектах этот параметр часто становится определяющим при выборе кондиционера. Чем больше производительность кондиционера по холоду – тем большую длину трассы кондиционера допускает производитель (таблица 1 на примере Mitsubishi Heavy Industries).

Таблица 1.

Для моделей 2 квт холода максимальная длина трассы для кондиционера составляет, как правило, 15 метров, а для полупромышленных моделей 7 квт и выше – до 50 метров. Для некоторых моделей длина трубопроводов может достигать 100 метров.

Но часто забывают об одной важной детали – производительность кондиционера в каталогах указывается при стандартной длине трубопроводов 7,5 метров, а при максимальной длине производительность кондиционера будет меньше. Насколько меньше – посмотрим на эти таблицы:

Таблица 2.

Эквивалентная длина – длина прямого трубопровода, потери давления в котором такие же, как реальном (с местными сопротивлениями).

В принципе потери мощности не большие - для 50-й модели при длине 30 метров (эквивалентной длины) потери при работе на холод составляют всего 3,4% мощности. С другой стороны для модели 140-й, потери для 50 метров длины составляют уже 17%.

Теперь нужно обратить внимание на теорию.

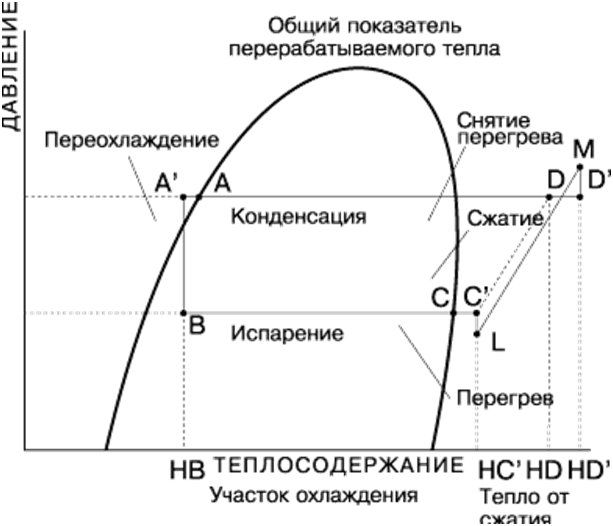

На рис. 1 изображен классический цикл фреона в контуре кондиционера. Причем прошу обратить внимание, что это цикл для ЛЮБЫХ систем на фреоне R410A, от производительности кондиционера или марки цикл не зависит. Начнем с точки D, с параметрами в которой (температура 75С, давление 27,2 бара) фреон попадает в конденсатор наружного блока. Фреон в данный момент – это перегретый газ, который сначала остывает до температуры насыщения (около 45С), затем начинает конденсироваться и в точке А, полностью переходит из газа в жидкость. Затем происходит переохлаждение жидкости до точки А’ (температура 40С). Считается, что оптимальная величина переохлаждения 5С. После теплообменника наружного блока хладагент поступает на устройство дросселирования (ТРВ либо капиллярка) и его параметры меняются до точки B (температура 5С, давление 9,3 бара). Причем важно, что после дросселирования в жидкостный трубопровод поступает именно смесь жидкости и газа. Чем больше величина переохлаждения фреона в конденсаторе, тем больше доля жидкого фреона поступает во внутренний блок, тем выше КПД кондиционера.

В-С – процесс кипения фреона во внутреннем блоке с постоянной температурой около 5С, С-С’ – перегрев фреона до +10С.

С’ – L – процесс всасывания фреона в компрессор и потери давления при этом. Аналогичный процесс D’ – M.

L – M - процесс сжатия газообразного фреона в компрессоре с повышением давления и температуры.

Рис. 1. Цикл фреона в холодильной машине на диаграмме I-lgP

Параметры фреона R410A в узловых точках холодильного цикла

Потери давления в системе зависят от скорости фреона V и гидравлической характеристики сети:

Жидкостный трубопровод – 0,3-1,2 м/с

Газовый трубопровод – 6-12 м/с

Что будет происходить с кондиционером при увеличении гидравлической характеристики сети (вследствие повышенной длины или большого количества местных сопротивлений)? Повышенные потери давления в газовом трубопроводе приведут к падению давления на входе в компрессор. Компрессор будет захватывать хладагент меньшего давления и значит меньшей плотности. Расход хладагента упадет. На выходе компрессор будет выдавать меньшее давление и упадет температура конденсации. Пониженная температура конденсации приведет к пониженной температуре испарения и обмерзанию газового трубопровода.

Если повышенные потери давления будут происходить на жидкостном трубопроводе, то процесс даже более интересный: Так как мы выяснили, что в жидкостном трубопроводе идет фреон в насыщенном состоянии, а точнее даже смесь жидкости и пузырьков газа, то любые потери давления будут приводить к небольшому вскипанию хладагента и увеличению доли газа. Увеличение доли газа будет приводить к резкому увеличению объема парогазовой смеси и увеличению скорости движения по жидкостному трубопроводу. Повышенная скорость движения снова будет вызывать повышенные потери давления и процесс будет «лавинообразный». Вот условный график удельных потерь давления в зависимости от скорости движения фреона в трубопроводе:

Рис. 2. Потери давления фреона по длине трубопроводов.

Его можно рассматривать и как график потерь давления по длине. Если, к примеру, потери давления при длине трубопроводов 15 метров составляют 400 Па, то при увеличении длины трубопроводов в два раза – до 30 метров, потери увеличиваются не в два раза до 800 Па, а 7 раз до 2800 Па. Поэтому простое увеличение длины трубопроводов в два раза относительно его стандартных длин фатально для кондиционера.

Как правильно увеличивать длину трасс больше стандартно допустимых величин?

Для этого нужно решить две проблемы:

Проблема 1 – проблема повышенных потерь давления по длине в трубопроводах.

Как мы выяснили, повышенные потери давления приводят к резкому снижению мощности кондиционера по холоду, уменьшению расхода фреона и перегреву компрессора. Что в свою очередь приведет к заклиниванию или сгоранию обмоток двигателя. Чтобы этого не происходило, мы должны уменьшить удельные потери давления путем уменьшения скорости движения в трубопроводах. Т.е. просто увеличить диаметры трубопроводов. Уменьшение скорости движения фреона в два раза уменьшает потери давления в 4 раза (формула 1) и соответственно во столько же раз позволяет увеличить длину трубопроводов.

Чтобы проверить это на реальном оборудовании, давайте еще раз посмотрим на таблицу 2: потери мощности на холод для 71-й и 140-й моделей при длине 50 метров.

71-я модель коэффициент коррекции 0,94. Потери 6%

140-ямодель коэффициент коррекции 0,829. Потери 17,1%

Значит, потери давления уменьшились 17,1/6=2,85 раза

140-я модель ровно в два раза мощнее 71-й, а трубопроводы там одинаковы (3/8 и 5/8). Поэтому скорость движения фреона ровно в два раза меньше. Потери давления, которые подчиняются квадратичной зависимости от скорости, должны быть около 36%. По факту меньше, т.к. точка отсчета идет не от 0 метров, а от 7,5 метров.

То есть при уменьшении скорости фреона в два раза, потери давления также уменьшаются как минимум в два раза (на практике больше, чем в два).

Теперь давайте посмотрим еще раз на таблицу 1:

Диаметр жидкостного трубопровода 6,35 мм работает как на системе мощностью 2,0 кВт, так и на системе 7,1 кВт. На модели 7 кВт длина труб может достигать 30 метров, значит, никаких критичных потерь давления при такой длине нет. Располагаемое давление компрессора, как мы уже выяснили, не зависит от мощности кондиционера. Поэтому одинаковые жидкостные трубопроводы для моделей от 2-х до 7-ми кВт объясняются отсутствием труб меньшего диаметра. Для моделей от 2-х до 5-ти кВт жидкостный трубопровод взят «с запасом».

А вот диаметр газового трубопровода подобран ближе к реальным величинам, поэтому его сечение меняется от 9,52 мм до 15,88 мм.

Учитывая все вышеизложенное, можно составить следующую таблицу:

Таблица 3. Увеличение допустимой длины трубопроводов при изменении их диаметра.

Потери мощности при указанной максимальной длине будут от 10% до 15%. Как следует из таблицы 2, потери мощности MHI допускаются до 20%.

Проблема 2 – возврат масла в компрессор.

Увеличивая диаметр газового трубопровода, мы уменьшаем скорость движения хладагента, а значит может возникнуть эффект отделения масла и застаивание его в трубопроводах и «масляных ловушках». Чтобы этого не происходило, в некоторых наружных блоках MHI предусмотрены специальные устройства – маслоотделители.

Рис. 3. Схема фреонового контура наружных блоков FDC200 (250)VS

Таблица 5. Потери мощности наружных блоков 200 и 250 индекса при разных диаметрах газового трубопровода.

Но на большинстве наружек маслоотделителей нет. С другой стороны проблема отделения масла была больше характерна для фреона R22. Во-первых, потому что вязкость минерального масла, применяемого с фреоном R22, больше, чем полиэфирного для фреона R410A. Во-вторых, плотность R410A выше, располагаемое давление выше, поэтому диаметры трубопроводов на 1-2 типоразмера меньше.

В любом случае увеличение диаметра газовых трубопроводов допускается НА ГОРИЗОНТАЛЬНЫХ УЧАСТКАХ. Т.е. на вертикальных участках трубопровода необходимо применять стандартный (каталожный) диаметр, а на горизонтальных можно переходить на диаметр большего сечения.

Пример:

В жилом комплексе г. Перми на каждом этаже здании выделены специальные помещения для наружных блоков кондиционеров. Но длина трубопроводов, которая возникает при этом, достигает 40 метров. Максимальная длина трассы бытовой сплит системы любого производителя максимум 25 метров. Однако в случае увеличения диаметра газового трубопровода до 1/2 длина трубопровода кондиционера может достигать 40 метров. Смонтирована бытовая модель SRK35ZJ-S. Участок возле наружного блока выполняется стандартным (1/4, 3/8), далее примерно на расстоянии 1 метр выполнен переход газовой трубы до диаметра ½ на пайке, и затем возле внутреннего блока обратный переход на 3/8. Жидкостная труба без изменений.

Смонтировано уже более 10 кондиционеров по такой схеме. Самый первый более 2-х лет назад. Все кондиционеры работают нормально.

Выводы.

1. Увеличение максимальной длины трассы кондиционеров возможно при увеличении диаметра трубопроводов. Рекомендации для бренда Mitsubishi Heavy Industries приведены в таблице 3.
2. Увеличение диаметра газового трубопровода возможно только на горизонтальных участках.

Необходимо при этом проводить дополнительную заправку хладагента на увеличенную длину жидкостного трубопровода согласно таблице 4.
