Печка, работающая на отработанном масле, чертежи, схемы, фото, видео работы печки на отработке. Печь на масле своими руками. Как дешево отопить гараж, бокс, рабочее помещение, дачу или теплицу? С помощью самодельной печки работающей на отработанном масле.

Отработанное моторное масло можно сказать практически бесплатное топливо, оно есть у каждого автолюбителя, а для работников автостанций и автотранспортных предприятий достать отработку не составит труда. Отапливать помещение можно практически за копейки, если есть возможность доставать отработанное масло, расход масла 1 литр на час работы печи.

Устройство печи предельно простое. Печь состоит из двух камер, которые соединены отрезком трубы с вентиляционными отверстиями. Нижняя камера это емкость для топлива, также она выполняет функции испарителя.

В нижней емкости есть отверстие с заслонкой для заливки масла и регулировки подачи воздуха в камеру.

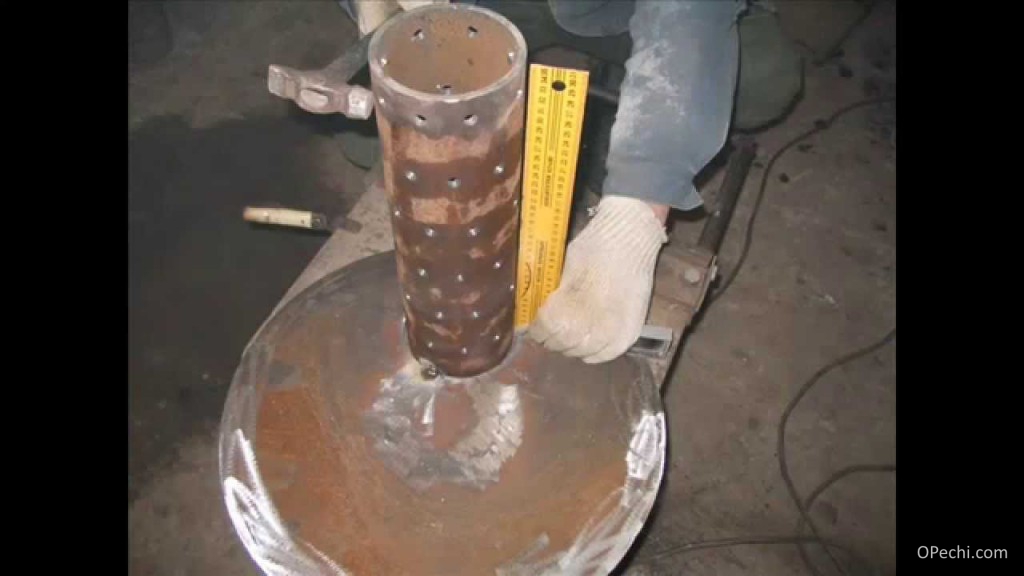

К нижней камере приварена вертикально труба с отверстиями, по сути это дожигающая камера для сгорания паров кипящего масла. Через отверстия поступает воздух для поддержания горения пламени.

К трубе сверху приварена камера воздухообменник с внутренней перегородкой, которая задерживает тепло, тем самым позволяет полностью сгореть парам масла, и повышает теплоотдачу печки.

Верхняя камера соединяется с дымоходом. Как правильно сделать дымоход для печи буржуйки, чтобы печь не дымила можно узнать из этой статьи.

Как работает печка на отработке?

Моторное масло само по себе не горит, горят пары масла, чтобы масло начало испаряться нужно, провести следующие действия:

В нижний бак печки наливается масло отработка и немного бензина (50 грамм). С помощью фитиля на палке через отверстие поджигается бензин в камере.

При горении бензина в камере выделяется большое количество тепла, в результате масло закипает и образует пары, которые воспламеняются и горят в трубе. Когда бензин в камере выгорит, печь уже будет работать за счёт разогретого масла выделяющего горючие пары.

Посмотреть печку на отработке в работе можно на этом видео.

Чертежи печки на отработанном масле.

На рисунке ниже предоставлены чертежи печи работающей на отработке машинного масла.

Печь можно усовершенствовать, чтобы часто не заправлять печку, этот процесс можно немного автоматизировать. К нижней емкости нужно на одном уровне приварить дополнительный бак большей ёмкости, по мере сгорания масла в камере, масло из бака будет поступать по трубе в камеру.

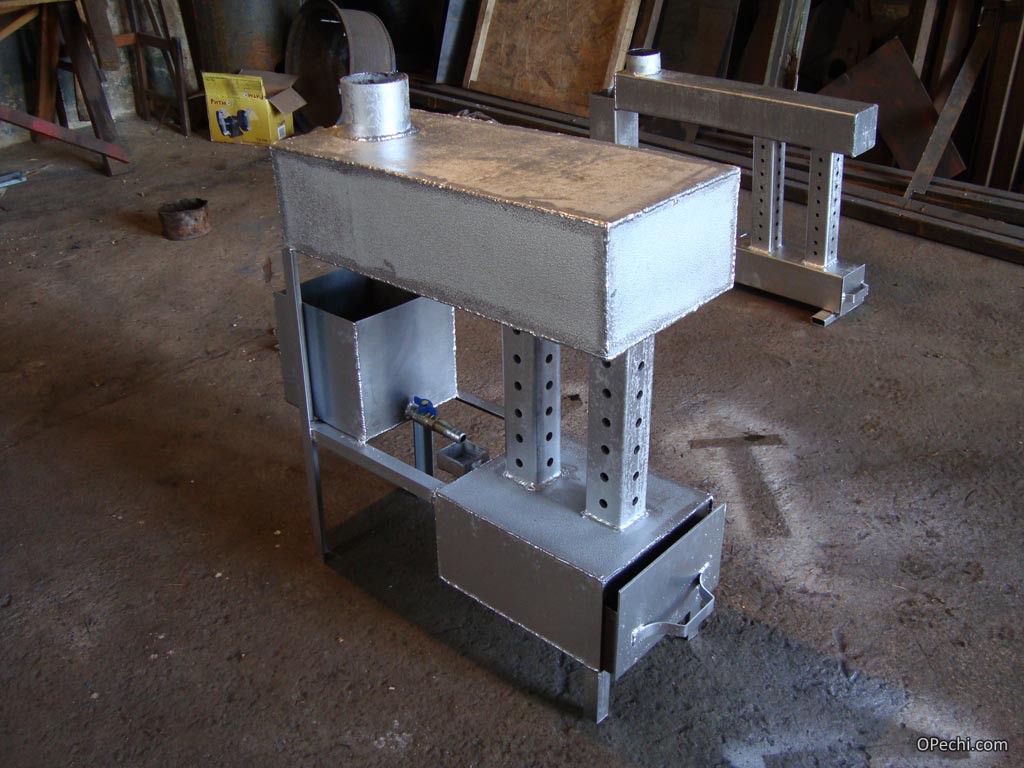

Печка с дополнительной емкостью для масла.

При использовании печи на отработанном масле нужно соблюдать меры безопасности.

Сама по себе печь пожаробезопасна если соблюдать простые правила:

Печь нельзя оставлять без присмотра на продолжительное время.

Соединения на дымоходе должны быть герметичны.

Сильный сквозняк может спровоцировать сильное пламя.

Избегайте попадания воды в масло, это может спровоцировать выплёскивание горячего масла из бачка.

В помещении, где работает печка, обязательно должна быть вентиляция, или открытая форточка, при горении паров масла, выделятся вредные вещества, они выходит в дымоход, при нарушении конструкции вредные вещества могут попадать в помещение.

Одними из самых экономичных являются печи на отработанном масле, которое представляет собой дешевое топливо. Обычно его имеется достаточно на СТО, в автотранспортных компаниях. Конечно, отработку можно утилизировать, однако целесообразнее использовать ее повторно, что позволяет экономить средства. Ведь печи на отработке обеспечивают высокую теплоотдачу – 15 кВт, что сравнимо с показателями . При этом гарантирован умеренный расход топлива – до 2 л в час.

Примечание: Использование печки на отработке имеет свои преимущества. Применяется принцип нагревания воздуха, что позволяет отапливать мастерские, гаражи и прочие подобные помещения. Поскольку отработка – неотъемлемый «побочный эффект» деятельности автосервиса, то печи на отработке часто используются именно в таких помещениях.

Владельцы существенно экономят на энергоносителях.

Печь на отработанном масле серийного производства

Выделим достоинства применения отработанного масла:

• нет копоти, гари при сгорании;
• простота эксплуатации;
• высокая пожаробезопасность (происходит горение паров);
• доступность топлива.

Недостатки

Однако есть и минус применения отработанного масла:

• неочищенное масло забьет форсунки, фильтры и прочие элементы печки на отработке, возможен взрыв;
• неочищенное масло содержит спирты, воду и примеси, которые не позволят использовать его для котла.

Следовательно, масло требует очистки. Сделать это самому вряд ли получится. Нужны определенные условия. Поэтому подготовленное масло нужно покупать. Поскольку автосервисы обязывают заключать договора на утилизацию отработанного топлива, закупка обойдется определенную сумму.

Простая конструкция печи, работающей на отработанном масле

При этом для масла нужно обеспечить более серьезные условиях хранения, чем, например, для дров. Ведь при низких температурах оно замерзает. Приходится хранить в отапливаемом помещении или вырывать для емкости с топливом яму, глубина которой будет превышать уровень промерзания земли.

Виды устройств

Рассмотрим, какими бывают печи на отработке.

Самые популярные варианты – турбо-горелки и пиролизные устройства. В последних отработка нагревается при нехватке кислорода в первой камере. Сгорание продуктов разложения происходит во второй камере, где уже достаточное поступление кислорода. Изменением уровня подачи воздуха обеспечивается регулировка температуры процесса.

Печь на отработанном масле в защитном корпусе

Основной минус такой печи на отработке – автоматически не получается поддерживать температуру, а также есть необходимость периодической чистки фракций, которые скапливаются в камере.

Особая печь на отработанном масле

Турбо-горелки функционируют по принципу работы дизельных двигателей. Масло попадает в камеру, а его пары горят. Такая печь на отработанном масле нуждается в соблюдении определенного качества топлива. К тому же перед применением устройство следует разогреть.

Выделяют такие масляные печки, учитывая конструкцию:

• с капельной топливной подачей;
• с наддувом;
• из газового баллона.

Принцип функционирования

Принцип действия печи на масле основывается на сгорании паров. Как правило, в емкость для топлива заливается около литра жидкости. Чтобы спровоцировать возгорание, сверху наливают немного бензина, а затем поджигают. Через несколько минут масло нагревается, начинает закипать, поднимаются пары, они возгораются и проходят по специально продырявленной трубе. Благодаря отверстиям обеспечивается подача воздуха для обеспечения процесса горения.

Печь, которая функционирует на отработанном масле

Когда будет достигнут стабильный режим, обеспечится достижение температуры в 900 градусов. На трубе имеется емкость, которая играет роль теплообменника. Он может использоваться как плитка или для организации водяного отопления.

Если правильно подобрана и реализована схема печи на отработке, на одной заправке устройство может работать почти сутки. Температурная регулировка происходит при помощи отверстия, через которое можно вливать масло. Увеличение температуры сопровождается открыванием заслонки. Если ее полностью закрыть, прибор перестанет функционировать.

Масляные печки стандартной комплектации включают в себя:

• две емкости;
• труба с отверстиями, соединяющая эти емкости;

Чтобы топливо лучше сгорало, может использоваться наддув воздуха. Отличным принципом функционирования характеризуется печь , где горение происходит сверху вниз.

Готовые решения

Печка на отработанном масле довольно часто присутствует в ассортименте разных производителей отопительного оборудования. Представленные на рынке модели характеризуются разными размерами, мощностью и прочими параметрами, не говоря об отличии во внешнем виде устройств.

Готовые модели печей, функционирующих на отработанном масле

Один из вариантов – масляная печка «Жар». Это конструкция предназначена для отопления помещений теплым воздухом. В качестве топлива используется отработанное масло, полученное от различных двигателей, гидроконтуров и прочих устройств. Прибор удается успешно поддерживать температуру воздуха 50–70 градусов. Эти параметры определены на выходе печки. Устройство обеспечивает плавную регулировку скорости вращения насоса для получения мощности определенного уровня – от 20 до 40 кВт.

В комплекте имеется топливный бак, необходимый для обеспечения функционирования печи без необходимости дополнительной заправки. Расход – 2,5–4,5 л. Вес прибора составляет 130 кг. Предусмотрен автоматический розжиг. Естественное дополнение конструкции – сертификат качества.

Требования к самодельным конструкциям

Чтобы сделать печь на отработанном масле своими руками, рекомендуется для начала определиться с материалами для производства, габаритами и прочими техническими данными. Только на основании этих параметров можно постараться обеспечить эффективную и безопасную работу устройства.

Модель печи на отработанном масле, изготовленной своими руками

Прибор должен быть герметичным, его конструкция должна отвечать представлениям о безопасности использования подобных устройств. Тогда изготовленная печка на отработанном масле своими руками будет работать действительно безопасно.

Создав чертеж печки на отработанном масле, можно переходить к дальнейшим действиям.

Из газового баллона

Примечание: В качестве материала для изготовления печки на отработке своими руками лучше всего использовать газовый баллон. Такие емкости обладают достаточной толщиной стенки, что поспособствует более длительной эксплуатации прибора.

Изготовленная из газового баллона печка способна отапливать помещение до 100 м 2 . Ее вполне можно оснастить, чтобы организовать водяное отопление. Такая печь на отработке своими руками требует принудительной подачи воздуха. Чертежи печей на отработке должны обеспечивать создание такой конструкции, которая предотвратит нагревание баллона до пожароопасных температур.

Печь на отработанном масле, изготовленная из газового баллона

Для изготовления печки на отработке своими руками нужны такие материалы, инструменты:

• уровень, рулетка;
• дрель;
• напильник;
• болгарка;
• сварочный аппарат;
• стальные уголки;
• трубы для горелки и дымохода;
• газовый баллон на 50 л;
• емкость для топлива объемом около 10 литров.

Теперь рассмотрим, как сделать устройство самому, ориентируясь на предварительно подготовленные чертежи и схемы.

Толщина стенки газового баллона составляет 1,5 см. Если этот параметр будет больше, не будет обеспечено прогревание изнутри, что не позволит маслу испаряться. В камере будет обеспечено около 600 градусов, тогда как топливо закипает при 300 градусах.

Вариант конструкции самодельной печи из газового баллона

Чтобы сделать качественную конструкцию, стоит позаботиться об уничтожении характерного запаха газа, в который специально добавляется отдушка для определения утечки. Нужно слить конденсат. В некоторых случаях баллон наполняют водой, а потом сливают. Далее его нужно плотно закопать в грунт, после чего срезать верх, используя, конечно же, болгарку.

Нижняя часть пригодится в качестве камеры, а срезанная верхушка будет использоваться как крышка. Затем нужно приварить к низу баллона стальные уголки, которые будут применяться как ножки.

Печь на отработанном масле, изготовленная своими руками

Далее берем нижнюю часть, отмеряем от ее верха 10 см, прорезаем отверстие, необходимое для вытяжной трубы. Поэтому при совершении операции нужно учитывать ее диаметр (как правило, выбирается размер 10 см, длина – 4 м).

В сделанное отверстие необходимо вставить трубу. Удерживая ее вертикально, следует приварить. За вертикальностью элемента можно проследить, используя уровень.

От места соединения трубы и баллона нужно отступить 10 см по трубе, чтобы сделать отверстия. Для этого можно использовать сварочный аппарат, поскольку диаметр нужен около 2 мм. Таких отверстий должно быть около 10, шаг между ними – 5 мм.

Простая конструкция печи на отработанном масле, изготовленной из газового баллона

В этой трубе следует сделать отверстие диаметром до 8 см. Это необходимо для приварки трубы длиной до 4 м. Она устанавливается горизонтально. Сверху баллона нужно сделать отверстие для заливки масла. Его диаметр – до 8 см.

Нужно отметить, что даже в самодельную печь нельзя заливать неочищенное масло. В его составе могут оказаться компоненты, которые способны привести к пожару или даже взрыву.

Чтобы обеспечить подогрев воды или еды, можно сделать своими руками дополнительный «поднос». Для этого можно использовать стальной прямоугольник, его приваривают к крышке.

Печь на отработке своими руками

Эксплуатация

Масло нужно заливать где-то на 0,7 от объема баллона. После этого зажигается бумага, укладывается сверху. Далее закрывается крышка. Нужно подождать некоторое время, чтобы в печи повысилась температура. Масло начнет выделять пары, которые сами начнут гореть.

Простая конструкция самодельной печи на отработанном масле

И тут нужно обратить внимание, что нельзя подливать масло, бензин, если печь работает. Когда оборудование остынет, можно самому сделать его очистку.

Подведем итоги

Печь на отработанном масле построена на неплохой технологии, которая вполне может использоваться для обогрева помещений нежилого назначения. Если правильно продумать схему, нарисовать чертежи, тогда вполне можно сделать конструкцию и своими руками.

Самостоятельное изготовление печи, функционирующей на отработанном масле, из бочки

И пусть самому не удастся достичь такого же качества, как у готовых моделей, самодельные образцы обладают достаточной эффективностью и функциональностью, чтобы стараться сделать их самостоятельно. Для обеспечения лучшего качества горения можно своими руками дооснастить устройство, тогда печь на отработке станет незаменимым источником тепла, причем доступным и продуктивным.

С приближением холодов многие умельцы придумывают различные конструкции для отопления помещения и нагрева воды. В первую очередь ставится вопрос о типе топлива. В поиске наиболее рационального и дешевого варианта многие останавливают свой выбор на отработке, средний расход которого составляет около 2 л в час. Печь на отработанном масле обладает рядом достоинств. Зная все тонкости ее изготовления, можно создать бюджетный и эффективный источник тепла в доме.

Заводская или самодельная печь на отработанном масле характеризуется рядом преимуществ:

• обеспечением быстрого и эффективного нагрева закрытых помещений в виде теплиц, бытовых построек, складских и технических комнат;
• независимостью устройства от электричества и газа;

• уникальными конструктивными особенностями аппарата, которые позволяют осуществлять процесс приготовления пищи;
• простотой в эксплуатации;
• отсутствием открытого пламени;
• надежностью конструкции, которая выполняется из металлических изделий, соединенных сваркой;
• при обеспечении нормального режима работы печь не создает много копоти и гари;
• благодаря небольшому весу и габаритам аппарат можно транспортировать;
• печь можно изготовить из металлолома;
• при работе устройства обеспечивается сжигание масла и его паров;
• печь можно сочетать с системой водяного отопления, установив сверху бак.

Печь на отработке закрытого типа не лишена недостатков, среди которых можно выделить следующие:

• возможность засорения питающей трубки отработанным маслом;
• необходимость монтажа дымохода длиной не менее 4 м;
• наличие раскаленных открытых поверхностей;

• еженедельная очистка дымохода и емкости для масла от скопившихся отходов;
• большая вероятность загрязнения одежды и помещения во время контакта с топливом;
• емкость с горючим должна располагаться в теплом помещении;
• неприятный запах отработанного масла;
• погасить пламя в аппарате можно лишь после полного выгорания топлива;
• при неправильной эксплуатации возрастает пожароопасность;
• характерный гудящий шум в процессе работы печи;
• топливо загорается лишь при нагревании его до температуры вспышки.

Важно! Перед тем как заливать масло в систему, следует его отфильтровать.

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Важно! Для обеспечения эффективного процесса сгорания масла в верхнем бачке температура должна быть невысокой.

Печь на отработанном масле : разновидности конструкций

Существует несколько разновидностей масляных печей, которые функционируют на отработанном масле. Классической моделью является пиролизный аппарат. Он выполняется из готовых емкостей в виде бочек, труб, баллонов либо из листов сплава. В нижний сосуд заливается масло, которое расщепляется при недостаточном количестве воздуха. В верхнем баке происходит интенсивное сгорание его паров, за счет чего выделяется много тепла.

Регулировка температуры осуществляется подачей воздуха. Такая печь нуждается в постоянной очистке камер от накопившихся фракций. В ней отсутствует механическое управление температурой.

У печки на отработке масла с помощью вентилятора реализовывается гарантированная подача воздуха во вторую камеру. Процесс горения происходит эффективнее, благодаря чему теплый воздух равномерно поступает в помещение.

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей. Он отличается экономичностью. Однако самостоятельный процесс изготовления аппарата является весьма трудоемким, поэтому лучше приобрести заводское устройство данного типа. К тому же следует учесть, что самодельные капельные печки привередливы к качеству масла, которое перед подачей в печь необходимо предварительно разогреть.

Самой результативной моделью является печь на отработанном масле с наддувом. Она, в сравнении с буржуйкой, имеет более высокую стоимость. Дополнительное тепло поступает от вентиляторов обдува. Наддув можно выполнить с помощью моторчика авто кулера, а обдувание обогревателя обеспечит домашний пропеллер мощностью 220 В.

Требования к установке и эксплуатации печи на масле

Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей. Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться.

Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.

В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.

Важно! В помещении, где располагается печь, должна быть организована хорошая система естественной приточно-вытяжной вентиляции.

Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.

Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.

Варианты повышения эффективности работы мини-печи своими руками

Печи на отработанном масле часто используются для обогрева гаража или небольшой мастерской. В здании, где постоянно находятся люди, применять такой аппарат не рекомендуется. Это связано с тем, что печка впитывает кислород, что оказывает негативное влияние на дыхательные органы человека. Если аппарат предназначается для обогрева жилого помещения, он должен располагаться в отдельной комнате.

Для повышения эффективности работы аппарата могут использоваться дополнительные устройства. Печь на отработанном масле с водяным контуром организовывается посредством обвязывания корпуса змеевика или монтажа водяной рубашки на дымоходе. В первом случае змеевик выполняется из медной трубы. Он встраивается в систему отопления дома.

Водяная рубашка изготавливается из листового металла в виде емкости, которая располагается в верхней части корпуса. В ней осуществляется циркуляция жидкого теплоносителя. Для эффективной работы печи в резервуаре должно находиться до 30 л воды. Такой аппарат позволит обогреть помещение большой площади.

Печь на отработке с водяным контуром должна быть оснащена расширительным баком с аварийным сливом, необходимым в случае закипания жидкости. Здесь не рекомендуется устанавливать мембранную емкость.

Другим вариантом повышения эффективной работы печи является использование воздушного теплообменника, который представлен вентилятором. В аппарат не вносятся конструктивные изменения, а обогрев помещения улучшается. Вентилятор располагается возле верхней камеры. При ее охлаждении нагретый воздух распространяется по площади помещения. Можно также прогонять воздух через короб, расположенный сверху печки, или по трубе, которая монтируется в камеру дожигания.

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Важно! Для нормальной работы печи требуется ее предварительный разогрев с помощью небольшого количества дизтоплива, которое наливается в специальную чашу.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Важно! Для придания конструкции жесткости и устойчивости между камерами приваривается металлическая распорка в виде кусочка трубы диаметром 200-300 мм.

Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона

Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:

• трубу диаметром 80-100 мм и длиной 4 м;
• стальной уголок для изготовления подставки и внутренних элементов теплообменника;
• листовую сталь для выполнения днища верхней камеры и заглушки;

• тормозной диск;
• шланг для подачи топлива;
• хомуты;
• полудюймовый вентиль;
• петли;
• полудюймовую трубу для подачи масла.

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.

В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.

Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

Полезный совет! Проем лучше делать широкий. Это обеспечит достаточную воздушную тягу, благодаря чему масло будет попадать в поддон.

Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон. Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.

Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.

Полезный совет! Дымоотводная труба через стену должна проходить в специальном огнеупорном стакане.

Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.

Как сделать печку на отработке пиролизного типа

Буржуйка на отработке состоит из трех основных элементов:

• емкости для масла с крышкой и заслонкой;
• закрытой камеры сгорания;
• камеры дожигания.

Печь в обязательном порядке должна иметь дымоход, длина которого составляет не менее 4 м. Емкость для масла, согласно чертежу буржуйки своими руками, выполняется из отрезка трубы диаметром 345 мм, длиной 100 мм. К нижней ее части приваривается крышка из листового металла. Верхняя съемная крышка изготавливается из трубы диаметром 352 мм, к которой необходимо прикрепить с помощью сварки бортики высотой 600 мм. В крышке выполняется центральное отверстие размером 100 мм, предназначенное для камеры сгорания, а также боковое (диаметром 60 мм) – для поддува воздуха, которое закрывается вращающейся крышкой.

Важно! Осуществляя регулировку просвета поддувала, выполняют выбор интенсивности горения печи, что сказывается на температуре воздуха в помещении.

Согласно чертежу печки на отработке, для изготовления камеры дожигания используется труба диаметром 352 мм, высотой 100 мм. В нижней и верхней ее частях выполняются отверстия размером 100 мм. Первое предназначено для трубы камеры сгорания, а второе – для дымохода. Ближе к дымоходному отверстию необходимо приварить перегородку высотой 70 мм, шириной 330 мм.

В трубе камеры сгорания с помощью дрели выполняются отверстия по всей ее высоте, оставляя незадействованными нижнюю зону высотой 20 мм и верхнюю (50 мм). После завершения всех сварных работ следует проверить герметичность и надежность швов. Далее организовывается испытание печи. В емкость для масла заливается отработка. Сверху добавляется керосин. Выполняется аккуратный поджиг при открытом поддувале, с помощью которого после нагрева печи осуществляется регулировка интенсивности тепла.

Важно! Проводить испытание печи на отработке следует на улице, что позволит избежать пожара в помещении или другого несчастного случая.

Для обогрева гаража, небольшой мастерской или жилого помещения можно воспользоваться печкой на отработке, которая обладает рядом достоинств. Аппарат можно приобрести в готовом виде или выполнить самостоятельно, воспользовавшись чертежами из сети интернет. Перед тем как сделать печь, следует изучить последовательность действий, чтобы впоследствии получить практичное и эффективное устройство.

В качестве горючего, как понятно из названия, такие печи используют отработанное моторное масло — смесь тяжелых углеводородов. Отработка дешева, ее запасы регулярно пополняются при обслуживании автомобиля, а у владельцев небольших гаражных сервисов она есть практически всегда.

Вместе с тем воспламеняется она достаточно трудно, а горючих паров практически не образует. Поэтому наиболее распространенные конструкции печей на отработанном масле используют принцип пиролиза , то есть разложения масла на более легкие фракции при нагреве, что делает их прямыми потомками популярных в первую половину XX века газогенераторов.

Основой такой печи является металлическая емкость с маслом, над которой устанавливается камера сгорания — перфорированная труба с отверстиями для притока воздуха в зону горения.

В маслобаке имеется заливное отверстие с крышкой, позволяющей регулировать степень его открытия для управления процессом горения (так называемый дроссель). На маломощных печах камера сгорания выходит напрямую в дымоход, в более совершенных конструкциях используется расширительная камера с внутренней перегородкой для полного дожига газов.

Как работает сделанная своими руками масляная печь для ? При розжиге внесенный в бак через полностью открытый дроссель факел начинает испарять отработку. Попадая в камеру сгорания, пары масла смешиваются с воздухом и воспламеняются.

Так как стены камеры сгорания прочно связаны с масляным баком, тепло от сгорания паров передается его стенкам, и масло начинает активно испаряться уже без помощи факела. Развивается цепная реакция разложения: чем сильнее нагревается бак, тем активнее испаряется и разлагается отработка, и тем жарче разгорается огонь в камере сгорания.

Чтобы иметь возможность управлять этим процессом нужен дроссель — прикрывая его, можно уменьшить активность горения и тем самым ограничить температуру печи.

На фото ниже масляная печка в гараж:

Достоинства и недостатки

Правильно собранная пиролизная печка способна нагреваться до высокой температуры при малом расходе топлива, в отличие от прожорливой и малоэффективной буржуйки.

Средний расход гаражных самоделок находится в районе полулитра масла в час — таким образом, при смене масла в обычной легковушке, объем картера которой составляет 3-4 литра, можно обеспечить свой гараж теплом минимум на 6 часов.

При работе такая печь практически не дымит и быстро прогревается. Так как в обычных условиях моторное масло трудно воспламеняется, этот вид топлива в хранении практически безопасен.

Однако есть у пиролизной печки и несомненный недостаток : если буржуйка практически всеядна и в ней можно сжигать практически любые горючие твердые отходы, то печи на отработке нужно только масло , причем очищенное от воды: закипание в прогретом резервуаре способно привести к резкому разбрызгиванию горящего масла, которое можно сравнить с взрывом.

При частых посещениях гаража зимой возникнет потребность в покупке отработки , но в основном это лишь вопрос о ее транспортировке: с официальной сдачей на переработку большинство автосервисов не связываются и продают отработанное масло желающим по достаточно низким ценам.

СПРАВКА: При эксплуатации печей, работающих на саможоге, есть важный нюанс: погасить их достаточно трудно, так как даже при полностью закрытом дросселе отверстий в камере сгорания достаточно для поддержания температуры, при которой процесс пиролиза прервется .

Перекрытие же дымохода приведет к тому, что горение пойдет с жирным чадом, который пойдет в помещение через вентиляционные отверстия в камере сгорания . Следовательно, заливать масло в печь нужно с таким расчетом, чтобы его хватило как раз на планируемое время пребывания в гараже.

При пиролизе моторного масла образуется много негорючего остатка , сильно загрязняющего масляный бак. Его приходится регулярно чистить, и этот момент должен быть предусмотрен в конструкции печи — сделав бак неразборным, Вы об этом быстро пожалеете.

Печка в гараж на отработке своими руками — чертежи :

Изготовление

Как сделать печь для гаража на отработке своими руками? Приведенная на чертеже конструкция достаточно популярна, а значит, все нюансы в процессе ее изготовления хорошо изучены.

Для ее постройки нужен листовой металл толщиной 4 и 6 мм, чуть больше 4 метров стальной трубы диаметром 100 миллиметров для камеры сгорания и дымохода, а также уголок или трубка для изготовления ножек печи.

В процессе работы понадобится сварочный аппарат , желательно — полуавтомат, но при достаточном навыке можно обойтись и ручной электросваркой.

1. Начнем изготовление с корпуса резервуара . Из четырехмиллиметрового листа нужно вырезать круглое основание масляного бака и его боковую обечайку. Согнув ее и сварив стык краев, полученное кольцо сплошным швом приваривается к днищу. Здесь важно обеспечить качество сварки , чтобы избежать протечек масла. К днищу приварите нарезанные из уголка или трубы ножки.
2. Далее изготовьте крышку . Ее обечайка делается с таким расчетом, чтобы она плотно обхватывала стенки бака. Для этого полосу лучше всего вырезать с определенным запасом по длине, обернуть ее вокруг стенок резервуара и в таком положении проварить стык внахлест. После этого она сваривается с вырезаемой из шестимиллиметрового листа крышкой.
3. В центре крышки прорезается отверстие под камеру сгорания, а ближе к краю — под дроссель. Так как при помощи болгарки трудно прорезать такие отверстия ровно, их лучше делать не выступающими за края 100-миллиметровой трубы. По размеру заливного отверстия вырезается и через отверстие около края присоединяется болтом или заклепкой поворотный дроссель. Смещая его из стороны в сторону, Вы сможете регулировать поступление воздуха в бак.
4. Камера сгорания изготавливается из отрезка стамиллиметровой трубы , после чего в ее стенках сверлятся отверстия согласно чертежу, а она сама приваривается к крышке маслобака. После этого сваривается камера дожига. Главное при ее изготовлении — это соблюсти указанное на чертеже взаимное расположение входного и выходного отверстий, а также перегородки — это обеспечит печи хорошую эффективность.
5. Из остатка трубы изготовьте дымоход . Для печи выбранного нами типа его оптимальная длина по вертикали должна находиться в пределах четырех метров. Место, где дымоход проходит сквозь стену или крышу, качественно уплотните асбестом .

Розжиг и обслуживание

Залейте в масляный бак литр отработанного моторного масла . Установив, за какое время оно будет израсходовано, в дальнейшем Вы сможете рассчитывать заправку печи по тому, какое время планируете провести в гараже.

Далее сверху налейте некоторое количество бензина , растворителя либо другой воспламеняющейся жидкости и подожгите ее с помощью факела, который проще всего сделать, намотав на конец сварочного электрода тряпку, смоченную в том же бензине.

Пока печь будет разогреваться, оставьте дроссель полностью открытым .

Если она погаснет до того, как сможет поддерживать горение пиролизом, снова воспользуйтесь факелом .

Момент подхода печи к рабочему режиму можно понять как по усилению пламени, так и увеличению тяги через заливное отверстие.

В нем становится видно начало закипания масла. После этого несколько прикройте дроссель в зависимости от требуемой интенсивности горения.

Обслуживание пиролизной печи достаточно просто. В зависимости от качества и степени загрязненности применяемого топлива (минеральные масла обычно дают больше шлама) регулярно снимайте крышку с масляного бака и удаляйте негорючий осадок металлическим совком.

Удобнее всего это делать перед очередной растопкой печи .

Что же касается техники безопасности при использовании печи, работающей на саможоге отработанного масла, нужно соблюдать следующие правила :

1. Не располагайте рядом с ней легковоспламеняющиеся предметы — во время работы она разогреется до высокой температуры.
2. Отстаивайте масло, чтобы осадить возможные примеси воды : ее попадание в бак недопустимо!
3. В экстренном случае тем более нельзя тушить печь водой. Обязательно держите в гараже заправленный углекислотный огнетушитель .

Заключение

Как можно видеть, гаражная печь на отработке достаточно проста в изготовлении и обслуживании, но при этом — весьма эффективна в его отоплении.

Разгоревшаяся печь не требует после регулировки поступления воздуха особого внимания и позволяет сосредоточиться на работе, а низкий расход топлива делает отопление гаража достаточно выгодным. При соблюдении несложных правил эксплуатации применение такой печки в гараже будет эффективным и безопасным.

Полезное видео

Как выглядит сделанная своими руками печка для гаража на отработанном масле:

Масляная печь – это настоящая находка для дачников, владельцев гаражей и прочих подобных объектов. После успешной самостоятельной сборки рассматриваемого агрегата вы получите в свое распоряжение экономичный и эффективный отопительный прибор, способный не просто обогреть помещение, но и решить проблему утилизации вредных отходов.

Дополнительно верхнюю крышку такой печки можно оборудовать баком для нагрева воды, что сделает эксплуатацию агрегата еще более удобной. В сборке масляной печи своими руками нет ничего сложного, однако такое оборудование требует от своего владельца соблюдения ряда правил и требований, игнорирование которых может привести к появлению опасных ситуаций.

У самодельных масляных печек есть множество преимуществ, а именно:

• безвредность для окружающей среды. В процессе работы такой печки не образуется дыма с вредными включениями, что позволяет использовать агрегат практически в любых помещениях безо всяких неудобств для окружающих;
• доступность топлива. Можно договориться практически с любым СТО и забирать отработку самовывозом. Некоторые компании даже специализируются на доставке такого топлива, так что никаких проблем с обогревом у вас не возникнет. При этом стоит такое масло гораздо дешевле большинства других существующих видов топлива;
• высокая теплоотдача. Стандартная печка выдает примерно столько тепла, сколько способен произвести электрический обогреватель мощностью 15-20 кВт;
• простота сборки и эксплуатации;
• отсутствие капельниц, форсунок и прочих подобных элементов конструкции. Благодаря этому процесс сборки рассматриваемого агрегата существенно упрощается.

Интенсивность работы печи регулируется при помощи одной лишь крышки для топлива. Стандартная модель масляного отопительного агрегата раскаляется до 900 градусов и более. Этого показателя более чем достаточно для обогрева небольших комнат и помещений средней площади.

Чтобы печь была полностью безопасной и не мешала окружающим, ее нужно оснастить достаточно длинным дымоходом (порядка 500 см). Важно, чтобы дымовая труба была установлена исключительно вертикально, без горизонтальных участков.

Периодически камеру сгорания масляной печи нужно чистить от гари и копоти. Эти моменты предусматриваютс я еще на этапе сборки конструкции. Агрегат должен быть сложен так, чтобы его можно было быстро и без лишних усилий разбирать для чистки.

Дымоход тоже должен быть съемным – так вам будет проще чистить трубу. Достаточно будет отсоединить дымоход от печки, подставить под трубу какую-нибудь емкость, к примеру, ведро, и очистить конструкцию от загрязнений при помощи постукиваний по ее корпусу.

Масляная печь загрязняется гораздо менее интенсивно по сравнению с другими распространенным и агрегатами.

Рассматриваемые установки характеризуются высокой безопасностью. Масло, использующееся для работы печи, не склонно к самовоспламенени ю и взрывам, по сравнению с тем же газом. При этом печь сконструирована так, что горение масла происходит исключительно внутри корпуса агрегата. Наружу топливо вырваться попросту не может.

Масляная печь очень эффективна и экономически выгодна. Загружаемое масло сгорает полностью, в конце догорает даже дым, что позволяет обеспечить максимально рациональный расход топлива.

Для сборки корпуса можно использовать листовой металл и металлические трубы. Предварительно подготовьте принадлежности для работы.

Набор для сборки масляной печи

1. Болгарка.
2. Аппарат для сварки и электроды.
3. Листовой металл.
4. Обрезки труб.
5. Стальной уголок. Из него вы сделаете ножки для своей самодельной масляной печки.
6. Термостойкая краска для металла.

Приступайте к сборке печи.

Первый этап. Изготовьте нижнюю камеру агрегата. В рассматриваемой конструкции нижняя часть одновременно выполняет функции топливного бака и топки. Выглядит эта часть печки как круглый бак с металлической крышкой. В крышке подготовьте отверстие под трубу, которая будет выполнять функции второй камеры, а также отверстия для заливки жидкого топлива.

Вырежьте детали нижней камеры в соответствии с предварительно подготовленным чертежом. Его вы можете сделать самостоятельно или использовать готовый вариант. Края срезов нужно зачистить при помощи болгарки и сварить в единую конструкцию. Для изготовления стенок удобнее всего использовать обрезок трубы.

Второй этап. Приварите к стенкам нижней камеры дно из металлического листа. К дну приварите ножки.

Третий этап. Сделайте металлическую крышку с отверстиями. Всего их будет 2: одно в центре диаметром 10 см и второе ближе к краю диаметром 6 см. Крышку рекомендуется делать съемной – так вам будет легче чистить бак в будущем.

Четвертый этап. Подготовьте трубу длиной порядка 36 см и диаметром 10 см. Равномерно по высоте и окружности трубы просверлите отверстия для забора воздуха. Диаметр отверстий должен составлять порядка 9-10 мм.

Пятый этап. Сварите трубу с крышкой нижнего отсека печки под прямым углом. На 6-сантиметровом отверстии в крышке закрепите воздушную заслонку. Ее можно закрепить с помощью болта или заклепки.

Шестой этап. Изготовьте верхний бак по той же схеме, что и нижний. Стенки бака лучше всего делать из трубы.

Седьмой этап. Сделайте в днище верхнего бака отверстие диаметром 10 см. Отверстие следует сместить ближе к любому краю днища. Приварите к готовому отверстию короткий кусок трубы диаметром 11 см. С помощью этого отрезка трубы вы сможете надевать вторую часть корпуса печки на камеру сгорания.

Восьмой этап. Изготовьте крышку верхнего отсека. Для этого лучше всего использовать металл толщиной от 6 мм. В крышке подготовьте отверстие для установки дымоотводящей трубы. Это отверстие должно располагаться противоположно по отношению к отверстию, которое вы ранее создавали в дне камеры. Приварите к верхней крышке металлическую перегородку-отсе катель. Перегородка устанавливается ближе к отверстию для вывода дыма.

Девятый этап. Приварите трубу для вывода дыма к соответствующему отверстию. Для дополнительной прочности приварите между двумя камерами печки распорку. Для изготовления распорки можете использовать трубу из стали диаметром 2-3 см или стальной уголок.

Десятый этап. Окрасьте печку термостойкой краской желаемого цвета.

Масляная печь — упрощенный вариант

Установка и правила розжига самодельной печки

Масляную печь нужно установить на фундамент. Для устройстваоснова ния можно использовать кирпичи или бетон. Заглублять фундамент необязательно.

Печку устанавливайте на удалении не меньше 90-100 см от воспламеняющихся и плавящихся объектов. Выровняйте установленный агрегат по вертикали и горизонтали.

Сориентируйте печь в пространстве, чтобы в дальнейшем вам было удобно заливать масло в соответствующее отверстие и регулировать подачу воздуха внутрь агрегата.

Дымоход, как отмечалось, должен иметь длину порядка 5 м. Старайтесь не допускать появления горизонтальных участков дымохода, т.к. из-за них будет существенно снижаться тяга. Утеплите верхнюю часть дымоходной трубы для предотвращения оседания конденсата на стенках трубы.

Для топки такой печи подойдет любое синтетическое либо минеральное отработанное масло. При загрузке масла следите, чтобы его уровень не превышал по высоте середину отсека. Важно оставить место для создания масляных паров.

После заливки топлива следует незначительное время подержать заслонку в открытом положении, чтобы пары отработки успели насытиться воздухом. Для розжига печи удобнее всего использовать специальные спички для каминов. Опускайте зажженную спичку через отверстие для заливки топлива. После розжига печки прикройте отверстие примерно наполовину. Подождите, пока печь разогреется, а затем регулируйте подачу воздуха в агрегат по ситуации, в соответствии с необходимой интенсивности обогрева.

Запрещается заливать в печку керосин, растворители, бензин и прочие подобные жидкости. Такое обращение в большинстве случаев приводит к взрыву.

Как увеличить эффективность самодельной печки?

Рассмотренную печку можно с успехом использовать для обогрева гаражей, теплиц и прочих подобных объектов. Однако для жилых помещений такой агрегат подходит не лучшим образом – раскаленная металлическая поверхность будет «выжигать» воздух, а это крайне небезопасно для человеческого здоровья. Поэтому при желании обустроить отопительную систему на основе именно такой печи сам агрегат следует установить в какой-то отдельной комнате, а непосредственно обогрев организовать при помощи традиционной водяной системы.

Для обустройства упомянутого обогрева вам необходимо пропустить дымоотводящую трубу через водной бак сразу после места выхода дымохода из верхней части печки. К баку подключите подающие и отводящие штуцеры. Штуцеры размещайте на разной высоте. К верхнему штуцеру подключите трубу подачи воды, к нижнему – отведения жидкости. Непосредственно отопление обустраивайте с учетом площади и прочих особенностей обогреваемого здания.

Также для повышения эффективности масляного печного агрегата можно обустроить систему искусственной конвекции воздуха. В основе такой системы лежит вентилятор. С его помощью к верхнему отсеку печной трубы будет подаваться холодный воздух. Этот воздух будет подогреваться теплом печки и дополнительно обогревать комнату и одновременно с этим охлаждать камеру печки, способствуя увеличению срока службы металлических стенок.

Таким образом, в самостоятельной сборке масляной печи нет ничего сложного. Последовательно изготовив необходимые элементы и соединив их в одну конструкцию, вы получите надежный, экономически выгодный и производительный отопительный агрегат.

Удачной работы!

Видео – Масляная печь своими руками
