На сегодняшний день почти в каждом домашнем хозяйстве имеется бензопила, являющаяся достойной заменой топорам и ручным пилам. Идеальным решением для людей, живущих в частном доме, или занимающихся строительством, станет ручная бензопила «Партнер 350». Этот инструмент шведского производителя очень удобен и компактен, поэтому подойдет для любых работ на приусадебном участке.

Однако неправильный уход и интенсивная эксплуатация агрегата может привести к его поломке. При этом необязательно сразу обращаться в сервисную мастерскую. Многие неисправности можно устранить своими руками. Для этого достаточно изучить устройство пилы и видео инструкцию по ее ремонту.

Конструктивные особенности бензопилы «Партнер 350»

Надежная и удобная в использовании пила данной модели имеет бензиновый двигатель с мощностью в 1300 Вт . Она отличается легким запуском, который осуществляется за счет встроенного профессионального топливного насоса и электронной системы зажигания.

Бензопила оборудована системой защиты, которая автоматически активирует двойной инерционный цепной тормоз. Смазка цепи также происходит автоматически. Изменить натяжение цепи этого агрегата очень легко можно с помощью всего лишь двух ключей.

Бензопила снабжена топливным праймером, поэтому легко запускается в любое время года. Барабан стартера инструмента оборудован специальной крыльчаткой, с помощью которой он очищается от загрязнений.

Фильтр с системой CCS способен задержать все остаточные частицы. Кроме этого, такая система позволяет продолжительное время использовать воздушный фильтр, экономя при этом расход топлива.

Производители бензопилы «Партнер 350» оснастили стенки цилиндра поршневой группы хромированным покрытием, что значительно увеличивает срок службы инструмента.

Основные неисправности бензопилы «Партнер 350»

Чаще всего причина поломки инструмента связана с перебоями в работе двигателя или других узлов и систем. Для устранения любых неисправностей требуется разборка. Чтобы все сделать правильно, необходимо знать конструктивные особенности бензопилы и основные причины ее поломки.

Проверяем систему зажигания

В первую очередь, при неисправности любой бензопилы, следует осмотреть свечу зажигания. Для этого сначала отсоединяется провод, а затем с помощью специального ключа выворачивается сама свеча. По ее внешнему виду можно понять причину проблемы:

Чтобы проверить работоспособность свечи зажигания, на нее нужно надеть кабель зажигания, соединить плоскогубцами цилиндр и гайку свечи, и завести стартер. Если искра отсутствует . то свечу необходимо заменить.

Ремонт топливной системы бензопилы

Причин, по которым топливно-воздушная смесь не попадает в цилиндр . может быть несколько:

Чтобы диагностировать засорение фильтра или сапуна, нужно просто отсоединить шланг и посмотреть как течет топливо. Струйка из бака должна выливаться хорошим напором . Если она прерывистая и слабая, то фильтр нужно вытащить через горловину бака и промыть или заменить, а сапун прочистить иглой.

Карбюратор бензопилы является достаточно сложным устройством, оборудованным множеством мелких деталей. Поэтому его разборку и ремонт лучше доверить специалистам.

Если забит просто фильтр карбюратора, то его можно аккуратно снять, вытряхнуть, промыть моющими средствами и поставить на место.

Своими руками карбюратор можно только отрегулировать. Делается это тремя винтами строго по инструкции.

Чистка глушителя

В некоторых случаях двигатель начинает глохнуть и дымить на больших оборотах. При этом на малых оборотах он работает нормально. Скорей всего причина в том, что глушитель забит продуктами сгорания.

Чтобы устранить эту неисправность, глушитель снимается, разбирается и с помощью моющих средств очищается от нагара. После этого его нужно высушить феном и установить на место.

Пока глушитель будет снят, выпускное отверстие пилы необходимо закрыть чистой тряпкой.

Ремонт цилиндро-поршневой группы

В этой группе неполадки встречаются достаточно редко. При поломке какого-либо элемента его чаще всего заменяют на новый.

Основные неисправности цилиндро-поршневой группы:

1. Мощность двигателя может теряться из-за низкого (около 5 атм) давления в цилиндре. Чтобы его замерить, необходим специальный манометр, который называется копрессометром. Нормальное рабочее давление цилиндра 8-9 атмосфер.
2. Если в картер двигателя выбрасываются горячие газы, то скорей всего западают поршневые кольца.
3. Потеря давления и выброс газов через щели может свидетельствовать о разрушении уплотнительных прокладок головки цилиндра. Их необходимо заменить.

Полностью оценить состояние всех элементов этой группы можно только визуально, через отверстие от снятого глушителя . Если это будет возможно, то снимается головка цилиндра или цилиндр целиком.

Если причина поломки бензопилы несущественна, то неважно – российскими, или китайскими производителями изготовлен инструмент. Разборку и ремонт агрегата можно достаточно легко сделать своими руками, изучив предварительно его конструкцию и видео инструкцию по устранению неисправностей.

Ремонт бензопилы Партнер 350 своими руками — видео

Сегодня при проведении ремонта или любого рода строительства нельзя обойтись без бензопилы. От качества ее работы будет зависеть весь процесс разделения древесины и осуществление задуманного проекта здания. Вот почему стоит внимательно отнестись к выбору качественной бензопилы, которая позволит практично и более квалифицированно произвести процесс деления строительных элементов на основе древесины.

Отличным примером может стать приобретенная бензопила «Партнер 350». Но, как и любой другой тип бензопил, она может прийти в негодность и потребовать ремонта. Чтобы его выполнить, важно будет правильно понять причину поломки и верно провести замену исчерпавших свой ресурс элементов.

Как правило, ремонт можно выполнить самостоятельно, только необходимо понять, с чего лучше начинать. Учитывая работу маслонасоса или существующего карбюратора. Для этого потребуется изучить устройство и принцип работы бензопилы «Партнер 350».

Характерные особенности

Использование бензопилы «Партнер 350» с двигателем мощностью 1,8 л.с. позволяет не переживать относительно заклинивания цепи, давая возможность выполнять необходимые объёмы работ по заготовке дров или ведению строительных работ. Это обеспечивается за счет автоматического инерционного тормоза и смазкой цепи в процессе работы.

Система CCS с мощным воздушным фильтром позволяет своевременно охлаждать агрегат и не дает ему перегреваться. Пила обладает низким производственным шумом за счет правильно сконструированного корпуса, который его гасит.

Возможно, Вас заинтересует статья о том, что такое реечный дровокол и как его изготовить в домашних условиях.

Полезную статью с обзором популярных моделей буров для столбов читайте здесь.

Имеющийся шаг цепи в 3/8 дюйма позволяет равномерно распределить приложенную нагрузку. Ёмкость топливного бака в 0.4 л обеспечивает необходимое количество топлива для продолжительной работы, и не утяжеляет конструкцию пилы с массой в 4,7 килограмма. Объем двигателя равен - 34 куб.см.

Достоинства при использовании данной модели

При использовании бензопилы partner можно гарантировать идеально произведённый распил и разделение древесины. При всем этом можно отметить отдельные преимущества, а именно:

• простота обслуживания и сервисный ремонт может выполнить практически любой человек;
• надёжный корпус и практичность использования за счет легкости бензопилы;
• минимальное потребление топлива и масла;
• эргономичность каждого из элементов бензопилы;
• возможность использования при высоких и низких температурах воздуха.

Данные критерии позволяют говорить о широком использовании бензопилы: при сложных погодных условиях с выполнением большого объёма работ в минимально взятые временные сроки.

Технические нюансы, устройство и регулировка карбюратора

При проведении регулировки карбюратора важно выполнить детальную разборку и очистить его от имеющейся пыли и грязи. Обеспечив тем самым дополнительный уход за соединительными элементами и корпусом.

Бензопила«Партнер 350» имеет несколько уровней защиты, как для масленого насоса, так и для карбюратора. Это позволяет сказать о том, что осуществлять регулировку и настройку работы карбюратора необходимо с учетом будущих нагрузок на оборудование.

Важно знать: в процессе разборки снимаемые элементы бензопилы необходимо последовательно разложить в отдельном месте, чтобы потом в такой же последовательности можно было собрать, не потеряв ни одного элемента из комплектующих.

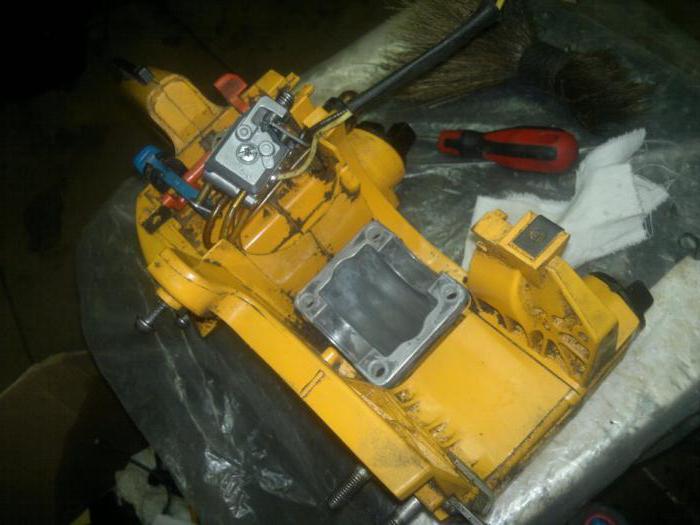

При разборке бензопилы важно правильно выполнить отсоединение карбюратора, чтобы после произвести его регулировку. Выполнив доступ к внутренним составляющим, производится отделение топливного шланга и тяги привода.

Обеспечивается отсоединение наконечника тросика. На левом участке от штуцера можно снять шланг бензопровода.

В итоге будет получен идеально снятый карбюратор, который можно починить и детально отрегулировать.

Есть интересная статья о том, как изготовить садовый бур своими руками.

Если Вам интересно знать, как заточить цепь бензопилы в домашних условиях, тогда подробно об этом Вы сможете прочитать в нашей статье.

Инструкция по разборке бензопилы «Партнер 350»

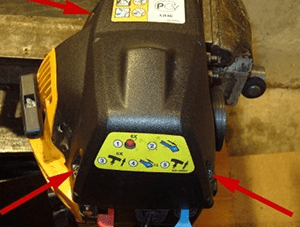

В первую очередь снимается верхняя крышка корпуса бензопилы, далее можно будет приступить к отделению поролона на поверхности воздушного фильтра. Все устройство и элементы крепятся на болтах, что делает более практичным использование агрегата без страха повреждения при больших нагрузках.

С помощью настроечных винтов производят регулировку карбюратора, каждый из которых выполняет свою функцию:

1. Помогает настроить верхние обороты.

Совет: в первый раз регулировку лучше проводить под присмотром опытного специалиста во избежание поломки инструмента.

Суть настройки: по часовой стрелке увеличиваем количество оборотов, против – уменьшаем.

Надо отметить, что исключен перегрев бензопилы, даже при большом объёме выполняемых работ, за счет мощного воздушного фильтра и основного металла в корпусе карбюратора.

Практичное и простое устройство позволяет применять бензопилу «Партнер 350» в самых различных условиях. Однако чтобы продлить срок эксплуатации ее, необходимо использовать качественные смазочные материалы (они дороже китайских аналогов на пару-тройку сотен рублей).

Запчасти для бензопилы

Но ущерб, причиненный ввиду использования неподходящего масла, может стоить вам стоимости самой бензопилы. Кроме того, не забывайте сливать остатки топлива из бака, если не планируете работать в течение ближайшей недели.

Ниже, мы предлагаем Вам посмотреть видео о том, как ремонтировать бензопилу Партнер своими руками:

Ремонт бензопилы штиль 180 своими руками — видео

Ремонт бензопилы Хускварна 137, 142, 240, 365 своими руками — видео

Ремонт бензопилы своими руками в домашних условиях — видео

Как снять звездочку с бензопилы Хускварна, Партнер, Штиль своими руками

Ремонт бензопилы «Партнер 350» своими руками. Неисправности и способы их устранения

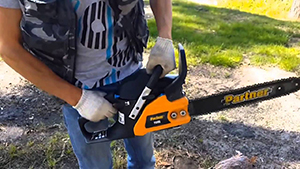

Пила «Партнер 350» имеет достойную мощность и очень удобна в использовании. Однако маховик в этой модели на продолжительную работу не рассчитан. Если мотор перегревается, могут происходить различные поломки. Для того, чтобы самостоятельно сделать ремонт, необходимо знать устройство бензопилы «Партнер 350».

Неполадки стартера

Стартер довольно часто выходит из строя. В таком случае ремонт бензопилы «Партнер 350» своими руками необходимо начинать со следующего: открутить боковую крышку, которая располагается рядом с редуктором. Стартер у представленной пилы находится возле двигателя. Для того, чтобы осмотреть эту деталь, в первую очередь снимается воздушная заслонка.

Далее потребуется отсоединить карбюратор. Стартер в этой модели соединен с дросселем. Чтобы их разделить, нужно воспользоваться отверткой. Если на стартере виднеется нагар, эту деталь придется полностью заменить. В данном случае установлена обычная модификация, и найти ее в магазине не составит труда. Однако лучше всего запчасти на бензопилу «Партнер 350» приобретать в специализированных мастерских. После замены стартера останется лишь вновь прикрутить дроссель и поставить карбюратор с крышкой.

Маховик не работает

Маховики в данной пиле ломаются довольно редко. Чаще всего это происходит именно из-за перегрева двигателя. В данном случае ремонт бензопилы «Партнер 350» своими руками нужно начинать со снятия защитной крышки. После этого в первую очередь осматривается двигатель. В некоторых случаях шина может перегореть. Если на ней нет потемнений, значит, можно сразу скручивать маховик.

Для того чтобы его было проще достать, необходимо в первую очередь отсоединить кривошип. Располагается он непосредственно над маховиком. Чтобы это сделать, понадобится крестообразная отвертка. После этого маховик легко можно открутить с панели. Особо внимательно нужно осмотреть его головку. Если она деформирована, значит, маховик придется заменить. В данном случае необходимо в магазине сказать точный диаметр головки.

Ремонт барабана

Поломка барана в пиле сопровождается громким звуком при включении. В данном случае ремонт бензопилы «Партнер 350» своими руками нужно начинать в первую очередь с осмотра топливной системы. Проблема может заключаться в поломке карбюратора. В некоторых случаях барабан вылетает из-за кривошипа, который выходит из пазов. Для того, чтобы его осмотреть, нужно открыть защитную крышку. Далее снимается дроссель и проверяется топливная система.

Все трубки должны быть подсоединены. После этого необходимо осмотреть кривошип, который находится над карбюратором. Если он слетел с пазов, его можно вправить самостоятельно. Однако если он сильно деформирован, его придется заменить. Барабан в данной пиле располагается возле воздушной заслонки. Когда он бьется об муфту, его защитное кольцо повреждается. Если оно полностью перетерто, значит, барабан придется полностью менять. В данном случае нужно знать маркировку изделия. В установке барабан довольно прост, и справиться с монтажом можно самостоятельно. В данном случае важно только не повредить топливную систему при ремонте.

Замена шатунного механизма

Шатунный механизм довольно сложный имеет бензопила «Партнер 350». Неисправности его часто сопровождаются громкой работой мотора. Также следует отметить, что при поломке шатунного механизма часто выходит строя карбюратор. В данном случае ремонт бензопилы «Партнер 350» своими руками целесообразнее начинать с осмотра модуля зажигания. Также потребуется полностью проверить муфту. В частности, внимания заслуживает состояние центробежного сцепления.

Для того чтобы осмотреть его, необходимо снять верхнюю крышку. Непосредственно муфта у данной модели располагается возле карбюратора. Чтобы добраться до центробежного сцепления в пиле, снимается маховик. Далее отсоединяется головка карбюратора. В данном случае важно не повредить топливную систему. Крепится центробежное сцепление на болтах. Отсоединить данную деталь можно при помощи ключа. Если под цилиндром виднеются трещинки, значит, сцепление придется менять. Однако некоторые специалисты советуют с этим не спешить. Если трещинки неглубокие, можно попробовать немного сточить поверхность при помощи напильника.

Засорение сапуна

Сапун у представленной модели засоряется, когда используется некачественное топливо. В такой ситуации ремонт поршневой бензопилы «Партнер 350» нужно начинать с осмотра карбюратора. Для того, чтобы его увидеть, придется снять верхнюю крышку устройства. Далее скручивается модуль зажигания. После этого важно отсоединить сразу кривошип. В данном случае придется воспользоваться ключами. Следующим шагом отсоединяется барабан.

Сразу за ним располагается карбюратор. Снимать его для осмотра не нужно. В первую очередь проверяется дроссель. В некоторых случаях проблема может заключаться в нем. Если дроссель в порядке, нужно посмотреть на шину. Когда она повреждена, бока ее немного сбиты. Также могут наблюдаться трещины в центральной части шины. Если деталь деформирована, ее придется заменить. Запчасти на бензопилу «Партнер 350» приобретать лучше в специализированных мастерских. Самостоятельно поставить шину на карбюратор довольно сложно. В такой ситуации целесообразнее обратиться к специалисту.

Прочистка карбюратора

К топливу очень требовательна бензопила «Партнер 350». Ремонт карбюратора производится, когда его сопла загрязнены. В таком случае следует осмотреть все внутренние механизмы. Когда происходит утечка топлива, на них должен остаться след. Если со шлангами все в порядке, нужно осмотреть непосредственно карбюратор. Для этого в первую очередь снимается цилиндр. Далее важно вынуть кривошип, который находится рядом с муфтой.

После этого появится возможность посмотреть на карбюратор. Состоит он из нижнего блока, а также верхней части с системой зажигания. Чтобы открутить деталь, придется использовать ключи. После отсоединения карбюратора нужно осмотреть его основание. Если оно не деформировано, значит, проблема заключается в системе зажигания. В частности, могут перегорать контакты. Отдельно они, к сожалению, не заменяются. В данном случае придется покупать новый карбюратор. Установить его будет довольно просто.

Проблемы с цепью

Для контроля цепи применяется специальный уловитель, который имеет и бензопила «Партнер 350». Неисправности данного типа являются следствием неправильной эксплуатации устройства. В результате цепь через некоторое время может провиснуть. В такой ситуации ремонт пилы следует начинать с осмотра звездочки. Располагается она возле ручки. Снимать ее в данном случае не нужно. Если зубчики звездочки не деформированы, можно просто попробовать смазать их машинным маслом.

Далее важно осмотреть уловитель. В устройстве он довольно прост и представляет собой набор роликов. Когда уловитель выходит из строя, они выбиваются от цепи. Самостоятельно вправить их невозможно. Единственным вариантом является поставить новый уловитель. Чтобы это сделать, используется отвертка. Фиксация его осуществляется на трех гайках. При установке уловителя следует обратить внимание, что ролики расположены в верхней части и обязаны быть возле цепи.

Ремонт дросселя

Если бензопила «Партнер 350» не заводится, возможно, проблема заключается в дросселе. У этой модели он соединяется напрямую с муфтой. Когда оказывается большая нагрузка на двигатель, он не выдерживает и лопается. В такой ситуации ремонт пилы надо начинать с осмотра муфты. Для того, чтобы до нее добраться, потребуется открутить защитную крышку модели. Далее придется только снять кривошип.

После этого можно будет осмотреть муфту и дроссель. В некоторых случаях он вылетает из зажима. В такой ситуации ничего покупать не нужно. Однако если произошел разрыв, то для ремонта пилы потребуется новый дроссель. Для того чтобы его установить, важно в первую очередь открутить зажим. Фиксируется он всего одним болтом.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Самая лучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В сегодняшней статье я решил рассмотреть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А так как мы с вами экономные и не желаем тратить деньги на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без привлечения профессиональных ремонтников. И как вы вскоре увидите, сделать это совсем легко. Вам даже ничего особенного не понадобиться, выполнять. Я специально рассмотрел регулировку карбюраторов всех известных марок пил, каждая из которых обладает своими хитростями и нюансами и на мой взгляд это лучшая информация в сети!

Итак, давайте начнем!

Что же вам понадобиться?

• Во-первых, инструкция по эксплуатации самого устройства.
• Во-вторых, тахометр. Для чего именно он нам понадобиться, рассмотрим немного позже.
• В-третьих — отвертка.

Как ни странно, это все, что нам будет нужно.

Для начала внимательно ознакомьтесь с устройством вашей пилы. Что вам необходимо сделать первым делом, так это определить где находятся жиклеры карбюратора, а также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Один из них регулирует холостые обороты, а два остальных – низкие и высокие.

Именно их вам необходимо будет регулировать, либо подкручивать, либо откручивать, чтобы обогатить или обеднить топливную смесь.

Если вам необходимо обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтобы отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также необходимо либо покрутить по часовой стрелке для того, чтобы увеличить частоту оборотов, или же, как вы уже догадались, в противоположном направлении, чтобы их уменьшить.

Но хочу вас предупредить, будьте внимательны при настройке карбюратора. Потому, как и обеднение, и обогащение топливной смеси, а также игра с частотой оборотов, имеет весьма серьезные последствия.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

Когда может понадобиться регулировка

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

1. Разболтались фиксирующие винты
2. Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
3. Засорился карбюратор (в этом случае его придется еще и почистить).

Пошаговая настройка

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Приобретая бензопилу марки HUS365, следует быть готовым к тому, что уже после месяца ее использования, вам не захочется иметь дело, с какой бы то ни было пилой, кроме этой марки. Объясняется это ее надежностью, доступностью по цене, а самое главное – легкостью в управлении.

Видео на закуску

Удачи и до новых встреч! С вами был Андрей Ноак.

Этот блог читают 3875 специалистов своего дела.
Читай и ты!

Ваш комментарий

Инструкция по ремонту карбюратора бензопилы своими руками

Как устроен бензопильный карбюратор?

Основное назначение карбюратора – смешивать горючее с воздухом в необходимых пропорциях. Если последние нарушаются, это практически мгновенно отражается на работе двигателя.

Карбюратор бензопилы Stihl MS 181 C BE

Бензопильные карбюраторы могут отличаться конструкцией. Однако базовые их элементы и принцип работы остаются примерно одинаковыми.

Это аэродинамическая трубка, поперёк которой располагается воздушная заслонка – с её помощью регулируется интенсивность подачи воздуха.

Эта часть находится там, где трубка основы ссужается – здесь скорость воздушного потока повышается, т.е. воздух всегда подаётся в карбюратор под некоторым давлением.

На этом участке происходит контакт горючего с потоком воздуха. В распылитель топливо попадает из поплавковой камеры через жиклёр (дозатор).

Это ёмкость, позволяющая удерживать топливную смесь в стабильном состоянии.

Конструктивная схема карбюратора бензопилы

Работает бензопильный карбюратор по следующему принципу:

• при запуске двигателя главная заслонка открывается и в воздушный канал с определённой скоростью подаётся струя воздуха;
• скорость воздушного потока, равно как и уровень поплавка в камере регулируются положением заслонки, а именно за счёт разницы давления в поплавковой камере и воздушном канале;
• горючее из поплавковой камеры всасывается в жиклёр, а оттуда – в диффузор;
• проходя через диффузор, воздух захватывает поступающее туда топливо;
• образовавшаяся смесь подаётся в полости цилиндров по впускным каналам.

Принцип работы карбюратора бензопилы

Давление в поплавковой камере приблизительно равно атмосферному, а вот в воздушных каналах карбюратора при запуске двигателя бензопилы возникает разряжение. Открытие заслонки приводит к увеличению интенсивности подачи воздуха. В результате в карбюратор поступает больше топлива, а количество оборотов вала двигателя растёт.

Для чего нужна первичная регулировка?

В первые часы работы 2-тактный двигатель бензопилы требует обкатки, от которой зависит качество его дальнейшей работы. В процессе обкатки выполняется первичная регулировка карбюратора - устанавливаются оптимальные параметры приготовления и подачи топливной смеси.

Первичная обкатка бензопилы: работа с тонким материалом

Большинство современных бензопил поступают в продажу отрегулированными. Тем не менее, качество заводских настроек не мешает проверить – в конце концов, работать с инструментом придётся именно вам.

При первом запуске бензопила должна работать в щадящем режиме. Поэтому на протяжении нескольких часов после старта рекомендуется не перегружать двигатель и выполнять резку только небольших веток и стволов толщиной до 10 см.

Подстраховаться от сбоев в работе карбюратора бензопилы помогут простые правила:

Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звёздочки и плавность прироста/спада мощности. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

Профессиональная ручная бензопила в работе

Главное при первичной обкатке инструмента проследить за тем, чтобы расход топлива соответствовал используемой мощности, т.е. на практике пила не должна гаснуть, «чихать», дымить и работать рывками.

Как распознать сбои в карбюраторе?

Типичные нарушения работы карбюратора узнать несложно. Выражаются они в том, что двигатель бензопилы заводится и тут же глохнет или же совсем не подаёт признаков жизни. Ну или вовсю расходует топливо, вместо положенной мощности производя тучи чёрного дыма и агрессивные вибрации.

Схема работы бензопильного карбюратора

Настройки карбюратора могут быть нарушены при:

Обнаруженные неполадки следует немедленно устранить. Но как определить, что дело именно в карбюраторе? Для этого проследите за тем, как работает ваш инструмент.

В список типичных признаков того, что настройки карбюратора сбились, включают:

Как правило, причина этого - использование неправильной (обеднённой) топливной смеси.

Выражается в повышенном выделении отработанных выхлопов, которые приобретают чёрный цвет. Это значит, что топливо полностью не потребляется, т.е. смесь перенасыщенная.

Карбюратор настроен правильно - пила заводится с первого раза

1. Произвольные изменения мощности двигателя

Могут быть связаны с повреждением крепления регулировочных винтов или защитного колпака.

1. Повышенный расход топлива, сопровождаемый вибрациями и хлопками

Говорит о критическом износе поршневой группы, поэтому регулировка карбюратора отодвинет капитальный ремонт лишь на некоторое время.

Такая картина наблюдается при засоре каналов карбюратора или неисправности его фильтров. В этом случае регулировка должна проводиться только после тщательной промывки узла.

Топливный фильтр бензопилы

Несмотря на то, что карбюратор – самая сложная часть двигателя, при обнаружении сбоев в его работе расстраиваться не стоит. Вместо этого нужно вооружиться кое-каким инструментом, конструктивной схемой узла и здоровой логикой.

Карбюратор бензопилы в ремонте

Разборка своими руками: ничего сложного

Прежде всего нужно подготовить место для разборки. Это может быть верстак или обычный стол. Кроме того нужен прямоугольный кусок ткани или картона – на нём вы будете аккуратно складывать детали карбюратора. Ну и, наконец, инструмент: для разборки понадобится набор рожковых гаечных ключей и отвёрток, специальный чистящий состав и ультразвуковая кавитационная ванна.

Инструмент для ремонта бензопильного карбюратора

Вначале вам придётся выполнить демонтаж карбюратора бензопилы. Делается это в таком порядке:

Разборку карбюратора нужно выполнять в порядке, предусмотренном конструкцией и функциональными решениями его элементов. Детали карбюратора бензопилы не отличаются габаритами, поэтому складывать их нужно внимательно и по порядку, стараясь ничего не потерять.

Разборка карбюратора бензопилы на фото

После разборки нужно провести дефектовку и заменить повреждённые или изношенные детали. Далее весь комплект следует промыть с помощью специального средства, просушить и протереть сухой безворсовой тканью. Жиклёры и трубки узла нужно продуть сжатым воздухом, или же, в целях более тщательного удаления образований на их внутренних поверхностях, перед этим обработать ультразвуком.

Настройка карбюратора: основные моменты

Обратная сборка карбюратора проводится только после полной очистки, высыхания и продувки сжатым воздухом. При этом не забудьте о том, что некоторые прокладки и уплотнители даже в случае отсутствия повреждений подлежат замене.

К регулировке карбюратора можно приступать при условии его правильной дефектовки, качественной сборки и безупречного обратного монтажа на двигатель.

Принципы настройки карбюратора:

Общий алгоритм регулировки выглядит примерно так:

По завершению регулировки остаётся установить обратно крышку бензопилы с изолирующей прокладкой, после чего можно приступать к основной работе. Если настройки правильные, двигатель бензопилы будет получать оптимальную топливную смесь. Это обеспечит его нормальный КПД, а также общий комфорт и безопасность работы с инструментом.

Ремонт и настройка карбюратора бензопилы в подробностях на видео

Настоящему хозяину обойтись без бензопилы? Это нонсенс! Множество мелких и не очень дел без этого инструмента остановятся: спил веток, обрезка кустов, небольшой столярный ремонт и т.д. Да что говорить, вы сами лучше знаете, как сильно нужна .

И популярная бензопила Партнер названа так неслучайно — она не хуже напарника помогает в хозяйстве. И если эта бензопила ломается — то без нее очень сложно. К счастью, для бензопилы Партнер ремонт можно попробовать выполнить самостоятельно. Давайте посмотрим, в каких случаях это возможно.

Бензопила Партнер 350: характеристики и особенности

Мотопила Partner 350 относится к классу бытовых, или любительских ручных бензиновых пил. Любительская — означает не “клуб по интересам” любителей мотопил, а обозначает мощность и возможности агрегата. Эта пила является одной из лучших в своем классе и оптимально подходит для кратковременной работы в саду, на дачном участке и т.п.

С ее помощью вы подрежете кусты, заготовите хворост для мангала и древесину для ремонта, спилите небольшое деревце. Все это возможно за счет таких технических параметров:

• Вес: 4.7 кг
• Мощность двухтактного двигателя — 1,8 л.с. (1300 Вт)
• Объем двигателя: 34 куб.см.
• Электронная система зажигания.
• Емкость бака масляного — 0.2 л, топливного — 0,4 л.
• Шаг цепи: 3/8 дюйма.
• Длина цепи максимальная — 41 см, оптимальная — 35 см.
• Праймер для запуска холодного двигателя.

Преимущества бензопилы Partner 350 заключаются в ее компактном размере и удобной эксплуатации. Она обладает встроенной системой безопасности: двойной инерционный тормоз срабатывает автоматически как только возникает аварийная ситуация. потенциально опасная для оператора пилы.

Смазка цепи тоже осуществляется автоматически. При этом топливо расходуется очень экономно, а воздушный фильтр служит дольше благодаря системе CCS. Даже удивительно, что при таких высоких оборотах двигателя пила работает относительно негромко. В качестве приятного “бонуса” — стенки цилиндра покрыты специальным защитным составом, а в ручки встроена анти-вибрационная система.

Что касается недостатков бензопилы Partner 350, то о них красноречивее всего говорят отзывы на форумах. Оказывается, эта модель была впервые выпущена в 2012 году, а затем перевыпущена в 2015. Согласно документам, обновленная модель совершеннее. Но на практике экземпляры первых серий надежнее и ломаются реже. Кроме того, эта пила не снабжена амортизатором — это чувствуется при продолжительной работе.

Бензопилы Рartner выпускает шведский концерн Husqvarna, хорошо знакомый пользователям техники для сада, дачного и лесного хозяйства. Заводы по производству техники “Партнер” находятся не только в Китае, но и в США, Италии, Великобритании.

Несмотря на это, цена бензопил Рartner относительно невысока. Запчасти тоже доступны. В западных странах эта марка очень популярна благодаря беспроигрышному сочетанию цены и качества. Но даже шведское качество иногда дает сбой.

Распространенные поломки пилы Partner: диагностика в домашних условиях

Бензиновую пилу Partner нельзя назвать ненадежной. У многих пользователей она без проблем работает зимой и летом, на протяжении многих лет. Но другие жалуются на одни и те же типичные неполадки:

1. Бензопила не заводится.
2. Бензопила заводится, но глохнет.
3. Топливо не попадает в цилиндр.

Все эти проблемы имеют внутренние причины в деталях и узлах инструмента. Значит, чтобы добраться до сути и устранить поломку, придется разбирать электропилу. Это не так сложно, как может показаться, потому что производители всегда учитывают такую возможность.

Для самостоятельной диагностики неисправностей в домашних условиях нужно понимать, что распространенные проблемы бензопилы в подавляющем большинстве случаев вызваны одними и теми же причинами. Поэтому уже по симптомам вы можете предположить, где находится источник неполадки.

Например, если бензопила не заводится , то причина, скорее всего, кроется в системе зажигания, а именно в свече. Если в цилиндр просачивается воздух, значит, нужно искать дефект в топливной системе. Загрязненный фильтр заставляет двигатель глохнуть и дымить, и так далее. Давайте рассмотрим эти случаи подробно, чтобы вы чувствовали себя уверенно во время самостоятельного ремонта бензопилы Партнер.

Что делать, если бензопила Partner 350 не заводится

Теперь, когда вы знаете, чем вызвана поломка , пора переходить к делу. Неисправная система зажигания может быть отремонтирована только после разбора. Для этого удалите из бака остатки топлива. Затем аккуратно отсоедините провод и достаньте свечу зажигания (для ее извлечения предусмотрен специальный ключ).

Кроме того, в любом случае не помешает убедиться, правильно ли отрегулирован карбюратор бензопилы. Не начинайте регулировку до тех пор, пока не очистите воздушный и топливный фильтры. Если фильтры в порядке, воспользуйтесь регулировочными винтами.

Один из них (S) предназначен для холостого хода , два других — для максимальных (H) и минимальных (L) оборотов соответственно. Постепенно поворачивайте винты по часовой стрелке. После упора сделайте два оборота в противоположном направлении.

Проблема: бензопила глохнет после запуска

Распространенная ситуация : бензопила Партнер глохнет на больших оборотах, хотя перед этим запускается и без проблем работает на среднем газу. Иногда на среднем тоже работает с перебоями — но на полном газу сразу же глохнет. С этой проблемой сталкиваются многие пользователи, экономящие на качественном топливе.

Некачественный бензин запросто загрязняет детали нагаром. В этом случае не помешает проверка фильтров (воздушного и топливного). Более того, от плохого топлива и образованного им нагара страдает глушитель.

Продукты горения грязного топлива просто забивают его, образуя непроходимую пробку из гари. Эта пробка сильно снижает мощность двигателя. Бензин при этом расходуется в больших количествах, но результата в мощности нет. Проверьте и прочистите глушитель:

1. Удалите остатки топлива из бака.
2. Снимите глушитель и разберите его на части.
3. Не оставляйте выпускной отверстие открытым — прикройте его салфеткой или крышкой.
4. Очистите весь нагар с глушителя при помощи тросика и/или моющих средств. По отзывам, хорошо зарекомендовал себя “Мистер Мускул” для труб или аналогичная бытовая химия.
5. Чисто вымытый глушитель нужно высушить. Для скорости процесса можно сделать это феном для волос.

Чиним топливную систему бензопилы

Когда подача топлива нарушена , то не удивительно, что бензопила не работает. Причем проблема в этом случае одна: в цилиндр не поступает горючее. А причин этой проблемы может быть несколько, и вам предстоит найти ту самую причину.

Для начала попробуйте отсоединить топливный шланг и понаблюдать за напором топлива. Слабое, прерывающееся течение сигнализирует о засорении фильтра. Достаньте его, промойте и высушите, а если есть возможность — замените новым фильтром. Сапун (клапан) тоже очистите от засорений.

Проверьте состояние фильтра карбюратора и, в случае необходимости, тщательно промойте его, высушите и установите обратно. О настройке карбюратора мы подробно рассказали выше, и эти действия в данном случае тоже не будут лишними.

Если причина не в сапуне и не в карбюраторе, то все может оказаться банальным. Убедитесь, что в баке достаточно топлива.

Также возможны неполадки в цилиндро-поршневой группе (сокращенно ЦПГ) бензопилы Партнер. Эту поломку можно считать серьезной, потому что цилиндр и поршень — это основа двигателя. Поэтому ЦПГ — дорогая составляющая, стоимость которой достигает половины стоимости всего инструмента.

От слаженной работы цилиндра и поршня напрямую зависит мощность бензопилы. Во время работы, особенно при нарушении правил эксплуатации, цилиндр, поршень и кольца могут изнашиваться. В этом случае поможет только замена деталей.

Детали ЦПГ могут повреждаться механически. Эти дефекты можно диагностировать самостоятельно. Снимите глушитель. Вы можете видеть ЦПГ в отверстии. Царапины и задиры на поверхности цилиндра , расположенные хаотично, возникают при попадании мусора, осколков, твердых инородных частиц.

Если цилиндр потемнел , и этот дефект наблюдается на всей его поверхности, то, по всей вероятности, вы заправляли бензопилу некачественным топливом. Плохой бензин влияет также на маслосъемные кольца.
Истертая поверхность цилиндра со стороны глушителя — признак критического перегрева бензопилы во время работы.

Незначительные механические повреждения можно исправить заменой подшипников, колец и др. Но при глубоких задирах ЦПГ придется полностью заменить, обратившись в мастерскую по ремонту бензопилы партнер.

Как предотвратить поломку бензопилы

Ремонт бензопилы в ряде случаев может оказаться очень дорогостоящим. Этого можно избежать, если уделять достаточно внимания профилактике и контролю состояния инструмента и всех его частей. Тем более что выполнить это условие не трудно — достаточно пользоваться инструкцией по эксплуатации и придерживаться рациональной аккуратности:

Для поддержания его в рабочем состоянии необходимо лишь четко следовать инструкции и соблюдать некоторые общие правила:

1. Не допускайте перегрева двигателя, делайте паузы в работе, чтобы он мог отдохнуть и остыть.
2. Не нагружайте бензопилу сверх тех возможностей, которые предусмотрены ее классом. Например, если вы используете пилу Партнер 350 бытового класса, то она просто не рассчитана на работу свыше 40 минут в день.
3. Ежедневно проверяйте исправность цепного тормоза (это делается на максимальном ускорении).
4. Соблюдайте требования производителя относительно качества, состава топливной смеси.
5. Еженедельно проверяйте состояние свечи зажигания и, в случае необходимости, очищайте электроды.
6. Перед использованием пилы убедитесь, что цепь наточена и правильно установлена. Обращайте внимание на износ режущих звеньев и своевременно затачивайте. Следите за появление трещин и разрывов на заклепках.
7. Правильно натянутая цепь не провисает, но ее можно двигать руками. Никогда не делайте этого с горячей цепью! Затачивайте и/или натягивайте ее после замены.
8. При заправке бензопилы следите, чтобы вместе с топливом в бак не попадала грязь и другие инородные частицы. Заливайте масло и бензин аккуратно, не проливайте их.

Нередко при обращении в сервисный центр выясняется, что бензопила Партнер сломалась из-за неправильного запуска инструмента. Поэтому универсальное решение при поломке пилы только одно: обращайтесь с ней правильно, и большинства проблем удастся избежать.

А в том случае, если Вам интересны , второй популярной марки совместно с Партнер (Partner), то следующая статья именно об этом.

А для любителей знать больше, предлагаем ознакомиться с видео о ремонте бензопилы Партнер

В сельском подворье, на даче недорогая и безотказная бензопила Партнёр 350 пришла на смену двуручному инструменту и ножовке. Первоначально шведский бренд передал права на марку компании «Электролюкс» с производственной площадкой в России. Поэтому при надлежащем качестве, инструмент стоит недорого. Для любительского применения модель максимально удобна. Цена бензопилы Партнер 350 от 5 до 9 тысяч рублей, в зависимости от комплектации, приемлема.

Принципы выбора бензопилы

Итак, встал вопрос, какую пилу выбрать для работ на дачном участке. Безусловно, это должна быть бензопила, так как она мобильна, не зависит от источника энергии. Такое устройство можно использовать в туристическом путешествии, для сбора древесных остатков в лесу.

Качественные изделия, не только пилы, определяют по известным брендам. Но тут возникает опасность попасть на реплику, созданную в кустарных условиях. Поэтому к изделию стоит присмотреться внимательнее. Чаще подделывают дорогие инструменты мировых лидеров Stihl, Husqvarna, Echo, Solo, как дорогостоящие бренды. Поэтому бензопилу Партнёр 350 от производителя можно приобрести с меньшим риском.

Соотношение вес – мощность имеет прямую зависимость. Поэтому профессиональный инструмент для дачного использования не всегда подходит. Выбирать домашнюю помощницу следует с небольшим запасом мощности. Размер шины в 45 см на любительской пиле является маркетинговым ходом, снижает ресурс двигателя, протягиваться пильное устройство будет с заеданием.

Бензопила является инструментом повышенной опасности. При работе необходимо обеспечить недоступность к месту работы детей и животных. Разрезание мелких досок лучше вести на специально оборудованных стойках. В целях собственной безопасности работать в застёгнутой одежде, очках и защитных перчатках. На ногах должна быть удобная устойчивая обувь.

Опции по гашению вибрации, лёгкому запуску, удобная натяжка цепи, доступность воздушного фильтра создают дополнительное удобство при работе инструмента. Из бытовых бюджетных пил в рейтинге наиболее востребованных на пятом месте называют бензопилу Партнёр 350 S. А по соотношению цена – качество, это лучший механизм.

Техническая характеристика бензопилы Partner 350

Наиболее распространённой пилой из ряда «Партнёр» считают Партнер 350 S. Эту модель используют для продольного и поперечного пиления древесины. Инструмент рассчитан на длину шины 40 см. Из опций аппарат оснащён:

• инерционным тормозом цепи и встроенным выключателем;
• электронным зажиганием;
• пружиной для облегченного запуска двигателя;
• гасителем вибрации;
• автоматической смазкой цепи.

Основные параметры:

• мощность – 1, 5 кВт;
• угловая скорость вала – 13000 об/мин.;
• рабочий объём камеры сгорания – 40 куб. см;
• длина шины – 40 см;
• шаг цепи – 3/8 дюйма;
• общий вес – 4,7 кг.

Практические советы по эксплуатации бензопилы Партнер 350 представлены на видео:

После правильной обкатки, регулирования, рабочий режим пилы позволяет выполнять большой диапазон работ, включая продольный распил древесины.

Изучение инструкции по эксплуатации бензопилы Партнёр 350

Работать на сложной бытовой технике, не изучив устройство и правила эксплуатации, недопустимо. Инструкция от производителя в русском переводе включает темы:

• перечень комплектующих узлов и деталей;
• информацию, как правильно читать символы на оборудовании;
• технику безопасности при работе с пилой и соблюдения технологии лесопильных работ;
• инструкцию последовательности сборки инструмента;
• правильный состав смесей горючего и требования к смазке цепей;
• инструкции по техническому обслуживанию отдельных узлов;
• таблицу неполадок и способы их устранения;
• технические характеристики бензопилы Partner.

Официальные документы, разработанные в помощь владельцам техники, несут исчерпывающую информацию о правильной эксплуатации пилы.

На инструменте необходимо использовать только пильную цепь с низким отскоком. За счёт ограничителей глубины реза она более безопасна в любительском использовании.

Условия самостоятельного ремонта бензопилы Партнер

Для владельца инструмента, имеющего навыки ремонта бытовой техники, устранить неисправность самостоятельно, после окончания гарантийного обслуживания, доступно. Вначале нужно изучить технику. Опытные мастера считают, что ремонт бензопилы партнёр 350 своими руками начинается с правильной диагностики. Чтобы определить характер ремонта, необходимо:

• проверить систему зажигания;
• выполнить диагностику работы карбюратора;
• эффективность работы топливной системы;
• почистить глушитель;
• определить работоспособность поршневой системы;
• проконтролировать смазку цепи;
• определить износ узлов и требующиеся запчасти для бензопилы Партнёр.

Сложные вопросы необходимо решать с привлечением специалистов для консультации.

При отказе в запуске двигателя, в первую очередь проверяют, исправны ли свечи. Они должны быть сухими и иметь контактный зазор 0,5 -0.65 мм. По состоянию выкрученной свечи можно определить, признаки неполадок в топливной системе и работе оборудования.

Проверяют исправность свечи, соединив через колпачок с пускателем, и положить на корпус цилиндра. Свеча исправна, если она даст искру на корпус, когда дернут стартёр. Если же искра отсутствует, это провод неисправный или свеча залита, или отработала свой ресурс.

У много поработавшей пилы могут возникнуть неисправности карбюратора. Но вначале следует провести регулировку карбюратора бензопилы Партнёр 350, как показано на видео:

Ремонт карбюратора может на время продлить время работы двигателя. Ходовые отверстия в карбюраторе могут засориться некачественным горючим или через неплотный воздушный фильтр. При разборе узла необходимо промыть и продуть все детали.

Ремонт и регулировку карбюратора, как наиболее ответственного узла, лучше доверить мастеру.

Если не поступает горючее в цилиндр:

1. Прочистить топливный фильтр можно после того, как убедились, что из шланга мал расход горючего. В зависимости от степени забития его нужно прочистить или заменить новым.
2. При засоре впрыска – снять шланг, отверстие прочистить иглой.
3. В карбюратор попадает мало воздуха через забитый воздушный фильтр. Нарушается подача смеси в двигатель.
4. Неправильное регулирование карбюратора приведёт к такому же результату.

Не смазывается цепь. Чтобы избежать перегрева цепи и её вытягивания, смазка на рабочий узел должна поступать автоматически. Но так как масло подаётся по каналам, они могут забиваться мелкой древесной пылью. После каждого цикла работ полотно и зазоры нужно очищать от пыли и грязи. Если масло подтекает, нужно проверить целостность шланга и герметичность соединения с бачком. Неисправный шланг заменить или на время замазать отверстие герметиком. Выполнить ремонт маслонасоса.

К неисправностям бензопилы Партнер 350 относят выход из строя деталей длительного использования. Если износилась звездочка, шина, резиновое антивибрационное уплотнение или затупилась цепь – нужно принимать меры вовремя. В жёстких условиях эксплуатации они должны быть под контролем, заменяться, затачиваться, подтягиваться вовремя.

Бензопила Партнер 350 в работе - видео

Одна из причин неправильной работы двигателя бензопилы Партнер 350, это некорректная регулировка подачи топливной смеси в камеру сгорания. В статье рассмотрим, как отрегулировать карбюратор на Партнер 350, без обращения в сервисный центр.

Для того чтобы иметь возможность самостоятельно регулировать карбюратор на бензопиле Партнер 350, необходимо знать, как он устроен.

На Партнер 350 установлен карбюратор, изготовленный компанией Walbro. На корпусе оригинального изделия имеется маркировка WT-891, по которой можно определить его качество. Номер также необходим при заказе запасных деталей или полностью ремкомплекта.

Карбюратор WT-891 изготовлен по классической схеме и имеет несколько основных элементов:

1. Топливный насос.
2. Главная камера с мембраной.
3. Дроссельная заслонка.
4. Воздушная заслонка.
5. Винт регулировки качества.
6. Винт регулировки количество.
7. Винт настройки холостого хода.

Корпус карбюратора имеет технологические каналы, по которым движется топливная смесь.

Принцип работы

Работа карбюратора бензопилы Партнер 350 начинается с того момента, как из картера двигателя в топливный насос подается импульс, который заставляет работать мембрану и накачивать в насос топливо. Далее, через игольчатый клапан, который управляется при помощи диафрагмы, топливо поступает в главную камеру. Из главной камеры, по специальным каналам и через клапан форсунку, в цилиндр.

Регулируя положение дроссельной заслонки, оператор увеличивает количество топлива, поступающего в цилиндр. Закрытие воздушной заслонки означает, что в цилиндр попадет еще больше топлива, что положительно повлияет на запуск холодной бензопилы.

Регулировочные винты качества и количества, работают по принципу задвижек, уменьшая пропускную способность каналов, по которым топливо поступает в цилиндр.

Клапан форсунка имеет фиксированную пропускную способность и передает топливо только в одном направлении. Вторая её функция, это предотвращение попадания воздуха в главную камеру карбюратора.

Что необходимо иметь для проведения регулировки

Тем, кто собирается самостоятельно регулировать карбюратор на Партнер 350 или 350S необходимо запастись электронным счетчиком частоты вращения коленчатого вала (тахометром).

Также потребуется отвертка. Регулировочные винты в карбюраторе WT-891 сделаны под обычную шлицевую, которая имеется у каждого владельца бензопилы.

Перед тем как проводить настройку инструмента, на нем необходимо заменить воздушный и топливный фильтра, т. к. это одно из условий, которое необходимо соблюдать для получения максимально качественных результатов. По этой причине, в запасе необходимо иметь комплект фильтров.

Самостоятельная регулировка карбюратора Партнер 350

Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.

Самый легкий способ очистки бензопилы от мелкой стружки, это воспользоваться компрессором, установив на него продувочный пистолет или насадку.

Первый этап регулировки

На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.

Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.

Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.

Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.

Второй этап

После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.

В таком положении винта (L), бензопила должна уверенно работать на холостых. Если холостых сильно много или мало, то они корректируются при помощи винта положения заслонки дросселя (Т).

Важно: стоит помнить, что правильная регулировка максимального количества оборотов двигателя возможна только при наличии тахометра. На слух определить число оборотов можно только примерно. Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна.

Согласно техническим характеристикам Партнер 350, для него можно максимально устанавливать 12500 оборотов в мин.

Регулировка без помощи тахометра

Регулируя карбюратор без тахометра, необходимо ориентироваться на звук бензопилы и её выхлоп. Если пила сильно дымит, это признак неправильной регулировки. Для устранения, необходимо немного закрутить винт количества (L). Если бензопила плохо набирает максимальные обороты, но при этом хорошо работает на холостых, то необходимо при полном нажатии на газ потихоньку закручивать винт (H), до тех пор, пока пила не заработает легко.

В видео ниже представлена инструкция по самостоятельной регулировке карбюратора пилы Партнер 350 без применения тахометра. На данном видео показан не профессиональный мастер, а обычный пользователь, который используя правильный алгоритм, качественно отрегулировал свою бензопилу.

Ремонт карбюратора Партнер 350 своими руками

Не имея определенных навыков и специального инструмента, например, выколоток различного размера или ультразвуковой ванны, ремонт карбюратора Партнер 350 сводится к замене ремкомплекта.

Ремонтный комплект карбюратора WT-891 может состоять только из прокладок и диафрагм, а может включать в себя полный набор всех сменных элементов. Это:

• игольчатый клапан;
• коромысло, штифт, пружина игольчатого клапана;
• жиклер;
• фильтр сеточка;
• алюминиевая заглушка.

Заменить полный комплект, не обладая опытом и инструментом нельзя, поэтому при самостоятельном ремонте, лучше выбрать первый вариант ремкомплекта. Если после замены ремкомплекта и проведения регулировки карбюратора, бензопила Партнер 350 показывает признаки неисправности, то для решения проблемы, лучше обратиться к специалистам.

Вывод

Зная сколько стоит карбюратор на бензопилу Партнер 350, любой владелец этой пилы, прежде чем менять узел полностью, пытается провести его ремонт и регулировку самостоятельно. Зачастую такие ремонты приводят к полной гибели карбюратора, а в случае с регулировкой, гибели двигателя. Для того чтобы избежать таких проблем необходимо заранее ознакомиться с процессом ремонта и регулировки, но лучший вариант, это доверить ремонт и настройку карбюратора бензопилы Партнер 350 профессионалам.

Бензопила Партнер 350 – это одна из самых распространённых бензиновых пил. Очень часто их владельцы задают вопросы о том, как ремонтировать Партнер 350. Прочитав статью, вы узнаете ответы на вопросы о том, как диагностировать неисправности в Партнер, а также о том, как самостоятельно их устранить.

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

• дефектная свеча (устраняется только заменой на заведомо исправную);
• обрыв проводов в системе;
• неисправность кнопки управления зажиганием;
• дефектная катушка зажигания;
• отсутствие зазора между катушкой и маховиком;
• обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

• износ ЦПГ;
• тепловые задиры цилиндра или поршня;
• задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.

Инструменты

Для того чтобы разобрать Партнер 350 потребуется несколько специфических инструментов:

1. Ключ для сцепления (можно купить или изготовить самостоятельно из головки подходящего размера).
2. Стопор поршня.
3. Набор шестигранников Torx.
4. Выколотка из мягкого металла.

Спецключ для сцепления

Выколотка

Для удобства разборки Партнер 350 понадобится пинцет и медицинский зажим. Из обычных инструментов необходимо иметь отвертки или аккумуляторную дрель с набором насадок, молоток.

Алгоритм и описание процесса разборки

Если необходимо полностью разобрать бензопилу Партнер 350, первое с чего начинается разборка, это чистка пилы при помощи компрессора. Далее, узлы бензопилы снимаются в следующем порядке:

• крышка тормоза цепи и пильная гарнитура;
• верхняя крышка;
• рукоятка пилы;
• стартер.

После того как первый этап разборки окончен, повторно чистим бензопилу при помощи компрессора, т. к. уже имеется доступ к воздуховодам, которые в большинстве случаев сильно загрязнены древесной пылью.

На следующем этапе удобно снять корпус воздушного фильтра и карбюратор Партнер 350.

После снятия карбюратора, впускное окно цилиндра нужно заткнуть ветошью, это обезопасит от попадания посторонних предметов в картер двигателя.

Глушитель можно снять либо сразу после того как снят карбюратор, либо уже после того как снят двигатель. Выпускное окно, тоже закрывается ветошью.

Для этого потребуется применить стопор поршня, установив его в свечное отверстие.

Сцепление на всех бензопилах Партнер 350 откручивается по ходу движения цепи, это сделано для того, чтобы оно не раскручивалось во время работы. Гайка маховика имеет стандартную резьбу и откручивается при помощи головки на 13, против часовой стрелки.

После снятия сцепления появляется доступ к масляному насосу, его тоже необходимо снять.

На последнем этапе нужно раскрутить винты двигателя и снять его с корпуса.

Инструкция по снятию маховика с коленчатого вала

Для снятия маховика потребуется использовать специальный съемник, но большинство мастеров используют выколотку из мягкого металла, т. к. с её помощью процесс снятия значительно ускоряется.

Суть заключается в том, что гайка маховика выкручивается до того момента пока не поравняется с плоскостью вала, после чего при помощи молотка и выколотки, установленной на гайку, одним резким ударом, маховик снимается с вала.

Метод немного варварский, но проверенный временем и рекомендован многими мастерами, как самый практичный и надежный.

Сборка Партнер 350

Для того чтобы правильно собрать Партнер 350, необходимо устанавливать все элементы в обратной последовательности снятию.

Если вы впервые столкнулись с ремонтом бензопилы Партнер 350, то при разборке укладывайте детали в том порядке, в котором они снимались. Это позволит не запутаться и не забыть установить какой-либо узел.

Важной особенностью сборки двигателя бензопилы Партнер 350 является то, что крышка картера устанавливается без прокладки. Вместо неё используется герметик красного цвета, который тонким слоем наносится на место установки картера. Перед тем как наносить герметик, необходимо обезжирит крышку картера и место её установки, для лучшего сцепления герметика.

Установка зазора маховика и катушки (регулировка зажигания)

В процессе сборки бензопилы Партнер 350, если на ней снимали не только маховик, но и катушку зажигания, между ними необходимо выставить зазор. Для этого сначала устанавливается маховик, затем на него укладывается кусочек от полуторалитровой пластиковой бутылки, а затем ставится катушка и фиксируется двумя крепежными винтами, при этом маховик должен быть повернут к катушке магнитными контактами.

После регулировки зазора провернуть маховик. Если он не задевает за контакты катушки, то зазор выставлен правильно.

Замена поршневой группы

При необходимости замены цилиндра и поршня бензопилы Партнер 350 её необходимо разобрать по алгоритму, описанному выше. Поршень закреплен в верхней точке шатуна коленчатого вала при помощи поршневого пальца. Между пальцем и шатуном установлен сепаратор с роликовыми подшипниками.

Для замены поршня и цилиндра, необходимо вынуть поршень из цилиндра и снять его с коленчатого вала, для этого с одной стороны поршня при помощи кусачек и небольшой отвертки, вынимается стопор поршневого пальца.

Затем с противоположной стороны его выдавливают при помощи отвертки небольшого размера. Если палец выходит туго, его можно потихоньку выбить при помощи молотка и выколотки, подходящей по размеру, но меньшей, чем диаметр посадочного отверстия пальца поршня.

Новый поршень устанавливается на коленчатый вал таким образом, чтобы стрелка, имеющаяся на крышке поршня, укалывала в направлении движения цепи.

Для проверки правильности установки необходимо взять коленчатый вал с установленным на него поршнем таким образом, чтобы вал, на который устанавливается маховик был в левой руке, при этом стрелка должна смотреть от вас.

После того как новый поршень смонтирован на коленчатый вал, на него устанавливается кольцо, после чего поршень вставляется в цилиндр, при этом детали должны быть смазаны моторным маслом, что позволит не сломать кольцо и облегчить процесс. Далее, устанавливается картер.

Мастера сервисных центров использую алгоритм замены поршневой группы, который позволяет провести работу без полной разборки бензопилы Партнер 350. Как происходит такая замена можно посмотреть на видео.

Где находится сапун

В бензопиле Партнер 350, как и в других бензопилах имеется два сапуна. Один отвечает за выравнивание давления в масляном баке, второй – топливном. Сапун масляного бака установлен рядом с его крышкой, а сверху сапуна установлена специальная одноразовая металлическая заглушка, пропускающая воздух.

Сапун топливного бака Партнер 350 расположен в районе установки карбюратора, как и предыдущий закрыт при помощи заглушки.

Совет: Сапуны подлежат замене в том случае, когда в баках создается вакуум и подача топлива и масла прекращается.

Ремонт масляного насоса и замена ведущей звездочки

Ремонт масляного насоса на бензопиле Партнер 350 необходим в том случае, если подача масла полностью или частично прекратилась. Механизм маслонасоса включает в себя сам насос и шестерню с червячной передачей, которая приводится в движение звездочкой, сопряженной со сцеплением.

Самая распространенная неисправность масляного насоса, это отсутствие резьбы и шлицов на шестерне или шлицов на червячной передаче. Исправить ситуацию можно заменой деталей на новые.

Для снятия маслонасоса на Партнер 350 необходимо снять боковую крышку и шину бензопилы, после чего застопорить поршень и при помощи спецключа или самодельного ключа из головки на 24 раскрутить сцепление.

Сцепление имеет высокий момент натяжки, поэтому необходимо использовать вороток и крутить строго по часовой стрелке. Не пытайтесь раскручивать сцепление при помощи молотка и зубила, зачастую это приводит к поломке механизма, а также плохо сказывается на состоянии подшипников коленчатого вала.

Для замены ведущей звездочки Партнер 350 нужно просто раскрутить сцепление, снять старую деталь и установить новую. Звездочка устанавливается на вал через игольчатый подшипник. При замене звездочки его необходимо проверить на наличие дефектов и смазать. Для смазки можно использовать обычный Литол или любую другую выдерживающую высокие обороты.

Процесс замены ведущей звездочки показан на видео, посмотрев которое вы без особого труда сможете повторить увиденное на своей бензопиле.

Устранение распространённых неисправностей

Партнер 350 имеет популярные неисправности, которые владельцы этих пил могут самостоятельно диагностировать и устранить. Рассмотрим подробнее популярные неисправности и способы их ремонта своими руками.

Глохнет при нажатии на газ

Если Партнер 350 глохнет при нажатии на газ, то скорей всего проблемы с топливной системой. Самая распространенная поломка, это неправильно отрегулированный карбюратор или его неисправность, а также посторонний подсос воздуха.

Совет: Если бензопила глохнет при увеличении оборотов, не стоит сразу регулировать карбюратор. Начните с проверки двигателя на наличие подсоса постороннего воздуха. Одним из признаков подсоса воздуха является увеличенных холостой ход.

Заводится и глохнет

Если Партнер 350 заводится и сразу глохнет, то как и в предыдущем случае причин может быть несколько, но самая распространенная, это затрудненная подача топлива. Начать устранение неисправности стоит с проверки состояния топливного фильтра и магистралей. Если топливо поступает нормально, то проверить искру и попробовать запустить бензопилу на новой свече, т. к. пила может глохнуть из-за перебоев с искрообразованием.

Также необходимо проверить тягу воздушной заслонки. Если она не открывает воздушную заслонку или открывает не полностью, то двигатель может глохнуть от избыточного обогащения топливом.

Отсутствие смазки цепи

Причин отсутствия подачи смазки на бензопиле Партнер 350 несколько и в данном случае мы можем перечислить их все.

1. Разрыв масляной магистрали.
2. Засор масляного фильтра.
3. Дефект шестерней червячного привода.
4. Засор магистрали или насоса.

Как решить проблемы масляного насоса описано выше.

Заливает свечу

Очень частая проблема с которой приходится сталкиваться владельцам Партнер 350. Первое с чего начать проверку, это замена свечи на заведомо исправную. Если не помогло, искра хорошая, но двигатель заливает, то причина скрывается в настройках карбюратора. Инструкция по диагностике и есть на нашем сайте.

Вывод

Партнер 350 не плохая бытовая бензопила, которую вполне возможно ремонтировать самостоятельно. Для правильного ремонта, необходимо знать алгоритм, по которому происходит разборка. Иметь необходимый инструмент и понимать то, как устроена данная бензопила. Если вы не уверены в своих силах, советуем обратится в сервисный центр.
