В качестве сырья используется кварцевый песок с высоким массовым содержанием диоксида кремния (SiO 2). Он проходит многоступенчатую очистку, чтобы избавиться от кислорода. Происходит путем высокотемпературного плавления и синтеза с добавлением химических веществ.

Выращивание кристаллов.

Очищенный кремний представляет собой просто разрозненные куски. Для упорядочивания структуры и выращиваются кристаллы по методу Чохральского. Происходит это так: куски кремния помещаются в тигель, где раскаляются и плавятся. В расплав опускается затравка – так сказать, образец будущего кристалла. Атомы, располагаются в четкую структуру, нарастают на затравку слой за слоем. Процесс наращивания длительный, но в результате образуется большой, красивый, а главное однородный кристалл.

Обработка.

Этот этап начинается с измерения, калибровки и обработки монокристалла для придания нужной формы. Дело в том, что при выходе из тигля в поперечном сечении он имеет круглую форму, что не очень удобно для дальнейшей работы. Поэтому ему придается псевдо квадратная форма. Далее обработанный монокристалл стальными нитями в карбид - кремниевой суспензии или алмазно - импрегнированной проволокой режется на пластинки толщиной 250-300 мкм. Они очищаются, проверяются на брак и количество вырабатываемой энергии.

Создание фотоэлектрического элемента.

Чтобы кремний мог вырабатывать энергию, в него добавляют бор (B) и фосфор (P). Благодаря этому слой фосфора получает свободные электроны (сторона n-типа), сторона бора – отсутствие электронов, т.е. дырки (сторона p-типа). По причине этого между фосфором и бором появляется p-n переход. Когда свет будет падать на ячейку, из атомной решетки будут выбиваться дырки и электроны, появившись на территории электрического поля, они разбегаются в сторону своего заряда. Если присоединить внешний проводник, они будут стараться компенсировать дырки на другой части пластинки, появится напряжение и ток. Именно для его выработки с обеих сторон пластины припаиваются проводники.

Сборка модулей.

Пластинки соединяются сначала в цепочки, потом в блоки. Обычно одна пластина имеет 2 Вт мощности и 0,6 В напряжения. Чем больше будет ячеек, тем мощнее получится батарея. Их последовательное подключение дает определенный уровень напряжения, параллельное увеличивает силу образующегося тока. Для достижения необходимых электрических параметров всего модуля последовательно и параллельно соединенные элементы объединяются. Далее ячейки покрывают защитной пленкой, переносят на стекло и помещают в прямоугольную рамку, крепят распределительную коробку. Готовый модуль проходит последнюю проверку – измерение вольт - амперных характеристик. Все, можно использовать!

Перед созданием автор много читал об использовании возобновляемой альтернативной энергии, и больше всего его притягивало использование энергии солнца при помощи солнечных панелей, так как способ наиболее простой и панели не требуют специального обслуживания при эксплуатации. Единственный минус заключался в том, что цена на заводские модели солнечных панелей весьма высока. Поэтому автор решил сделать их сам.

Рассмотрим основные этапы моделирования и создания солнечных панелей.

Основные элементы для создания солнечных панелей автор заказывал через eBay. Основной набор элементов вышел на сумму около 100$, а эпоксидная смола, которая была заказана уже в питерской компании вышла на 1300 рублей на килограмм. Стекла на которые все крепилось вышли по 350 рублей каждое.

Основной целью автор ставил создание качественных солнечных панелей в домашних условиях, которые будут нормально выглядеть и прослужат очень долго. Именно по этой причине автор не стал экономить на оптической эпоксидной смоле и на самих элементах.

Вот так выглядел набор всех основных элементов для сборки солнечной панели. В комплекте с основным набором шли так же шины и карандаш с флюсом, которые понадобятся в процессе пайки элементов:

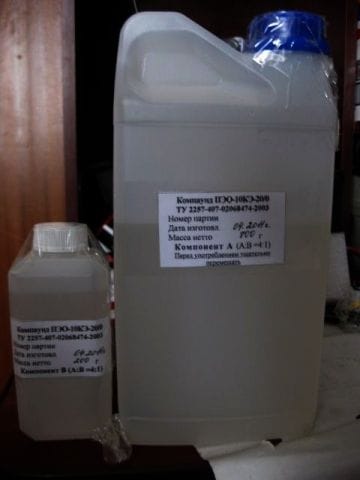

А вот фотография той самой специальной оптической сверх-прозрачной эпоксидной смолы:

Чтобы проверить прозрачной эпоксидной смолы, а так же скорость ее затвердевания автор для начала применил ее всего на одном элементе. На снимке ниже представлен результат этого действия.

В итоге прозрачность получилась идеальная и цена эпоксидной смолы себя полностью оправдала.

Вдохновившись столь качественным результатом автор продолжил сборку всех элементов в солнечную панель.
Но перед пайкой основных элементов было решено изготовить основу, на которую эти элементы будут крепиться, чтобы в процессе пайки уже можно было ориентироваться на определенные размеры будущей панели.

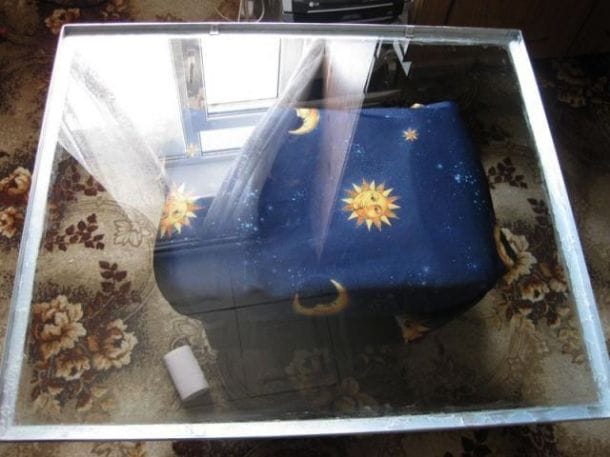

Была изготовлена алюминиевая рама из уголка. После чего автор нанес слой силиконового герметика и установил стекло. В итоге получилась герметичная рама для фотоэлементов будущей солнечной панели.

Пока рама высыхала, автор приступил к пайке элементов.

Было подготовлено 250 грамм эпоксидной смолы, которую автор нанес на стекло ровным слоем по всей поверхности. Уже в эту смолу установил все 36 элементов в порядке рядов, после чего спаял их между собой.

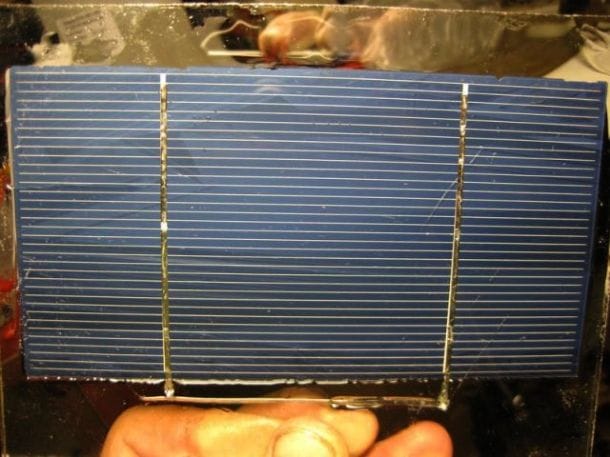

На этом этапе возникла первая проблема, которую автор не заметил сразу. Сами элементы оказались не полностью плоскими, а слегка выгнутыми к краям, поэтому чтобы надежно прикрепить их смолой к стеклу приходилось аккуратно прижимать тяжелыми предметами и ждать пока они приклеятся, этот процесс занял достаточно много сил, так как сами по себе элементы для солнечной панели весьма хрупкие. Именно по этой причине автор и решил паять элементы прямо внутри рамы, а не заранее. Ведь при переносе уже спаянной конструкции элементов на стекло риск повредить спаянные элементы многократно возрастает. К тому же закрепление элементов на стекле перед пайкой дает ряд преимуществ касательно эстетического вида самой панели. Благодаря такому подходу под элементами не осталось воздушных пузырей и вся конструкция в итоге выглядела монолитно.

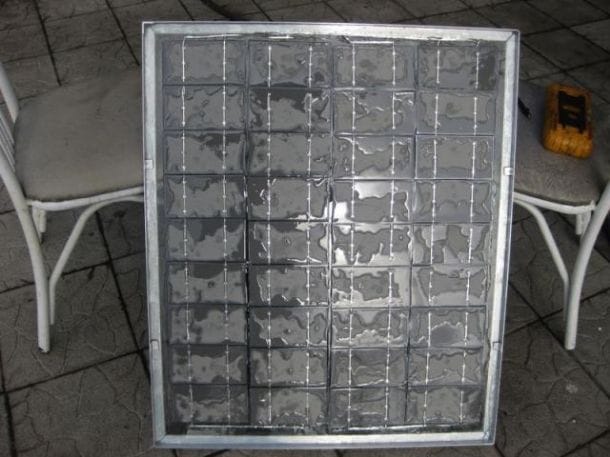

Вот фотография панелей уже в собранном состоянии:

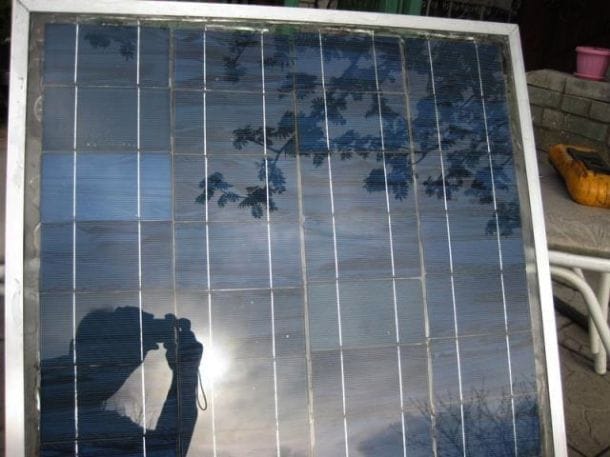

Затем он приступил к испытаниям солнечной панели. Для этого он разместил ее фотоэлементами к солнечному свету и замерил ток короткого замыкания, сила которого составила 3.6 А. Именно эта цифра была заявлена в характеристике элементов, а следовательно панель собрана правильно и функционирует в полном объеме.

Ниже представлена фотография тыльной стороны солнечной панели. Как видно все элементы защищены от природных явлений внешней среды (дождь, снег, ветер, грязь), что гарантирует долгий срок их службы.

Панели даже выдерживают вот такой град:

Здравствуйте Дорогие читатели блога ! В нашем 21-ом веке постоянно происходят какие-либо изменения. Особенно остро они замечаются в технологическом аспекте. Изобретаются более дешёвые источники энергии, повсеместно распространяются различные девайсы, которые должны упростить жизнь людям. Сегодня мы поговорим о такой вещи как солнечная батарея – устройство не прорывное но, тем не менее, которое с каждым годом всё больше и больше входит в жизнь людей. Мы поговорим о том, что представляет собой данное устройство, какими преимуществами и недостатками она обладает. Также уделим внимание тому, как собирается солнечная батарея своими руками.

Краткое содержание данной статьи:

Солнечная батарея: что это вообще такое и как работает?

Солнечная батарея – это устройство, которое состоит из определённого набора солнечных элементов (фотоэлементов), которые преобразуют солнечную энергию в электроэнергию. Панели большинства солнечных батарея состоят из кремния так как этот материал имеет хороший КПД по “переработке” поступающего солнечного света.

Работают солнечные батареи следующим образом:

Фотоэлектрические кремниевые ячейки, которые запакованы в общую рамку (каркас) принимают на себя солнечный свет. Они нагреваются и частично поглощают поступающую энергию. Данная энергия сразу же освобождает электроны внутри кремния, которые по специализированным каналам поступают в специальный конденсатор, в котором накапливается электричество и перерабатываясь из постоянного в переменное поступает к устройствам в квартире/жилом доме.

Преимущества и недостатки этого вида энергии

Из преимуществ можно выделить следующие:

• Наше Солнце – экологически чистый источник энергии, который не способствует загрязнению окружающей среды. Солнечные батареи не выбрасывают в окружающую среду различные вредные отходы.

• Солнечная энергия неисчерпаема (естественно, пока Солнце живо, но это ещё на миллиарды лет вперёд). Из этого следует, что солнечной энергии вам точно хватило бы на всю жизнь.

• После того, как вы осуществите грамотный монтаж солнечных батарей в дальнейшем вам не потребуется их часто обслуживать. Всё что надо – один два раза в год проводить профилактический осмотр.

• Внушительный срок службы солнечных батарей. Этот срок начинается от 25-ти лет. Также стоит подметить, что даже в прошествии данного времени они не потеряют в эксплуатационных характеристиках.

• Установка солнечных батарей может субсидироваться государством. К примеру это активно происходит в Австралии, Франции, Израиле. Во Франции и вовсе возвращается 60% стоимости солнечных панелей.

Из недостатков можно выделить следующие:

• Пока что солнечные батареи не выдерживают конкуренции, к примеру, если требуется вырабатывать большое количество электроэнергии. Это удачней получается у нефтевой и ядерной промышленности.

• Производство электроэнергии напрямую зависит от погодных условий. Естественно, когда за окном солнечно – ваши солнечные батареи будут работать на 100% мощности. Когда же будет пасмурный день – этот показатель будет падать в разы.

• Для производства большого объёма энергии солнечным батареям требуется большая площадь.

Как можно видеть, у данного источника энергии плюсов всё равно больше чем минусов, а минусы не такие страшные как казалось бы.

Солнечная батарея своими руками из подручных средств и материалов в домашних условиях

Несмотря на то, что мы живём в современном и быстроразвивающимся мире – покупка и монтаж солнечных батарей остаётся уделом обеспеченных людей. Стоимость одной панели, которая будет вырабатывать всего лишь 100 Ватт варьируется от 6 до 8 тысяч рублей. Это не считая ещё то, что отдельно надо будет покупать конденсаторы, аккумуляторы, контроллер заряда, сетевой инвертор, преобразователь и другие вещи. Но если у вас нет большого количества средств, а хочется перейти на экологически чистый источник энергии то у нас для вас есть хорошие новости – солнечную батарею можно собрать в домашних условиях. И если следовать всем рекомендациям, КПД у неё будет не хуже, чем у собранного в промышленных масштабах варианта. В данной части мы рассмотрим пошаговую сборку. Также уделим внимание материалам, из которых можно собрать солнечные панели.

Из диодов

Это один из самых бюджетных материалов. Если вы собрались делать солнечную батарею для дома из диодов, то помните, что с помощью данных компонентов собираются лишь небольшие солнечные батареи, способные запитать какие-либо незначительные гаджеты. Лучше всего подойдут диоды Д223Б. Это диоды советского образца, которые хороши тем, что имеют стеклянный корпус, из-за размера обладают высокой плотностью монтажа и имеют приятную цену.

После покупки диодов очистите их от краски – для этого достаточно поместить их в ацетон на пару часов. По прошествии данного времени она легко с них снимется.

Затем подготовим поверхность для будущего размещения диодов. Это может быть деревянная дощечка или любая другая поверхность. В ней требуется проделать отверстия на протяжении всей её площади Между отверстиями надо будет соблюдать расстояние от 2 до 4 мм.

После берём наши диоды и вставляем алюминиевыми хвостиками в данные отверстия. После этого хвостики требуется загнуть в отношении друг к другу и спаять для того, чтобы при получении солнечной энергии они распределяли электричество в одну “систему”.

Наша примитивная солнечная батарея из стеклянных диодов готова. На выходе она может давать энергию в пару вольт, что является неплохим показателем для кустарной сборки.

Из транзисторов

Этот вариант уже будет более серьёзный, чем диодный, но всё равно является образцом суровой ручной сборки.

Для того, чтобы сделать солнечную батарею из транзисторов вам понадобятся для начала сами транзисторы. Благо их можно купить практически на любом рынке или в магазинах электронной техники.

После покупки вам потребуется срезать крышку у транзистора. Под крышкой прячется самый главный и нужный нам элемент – полупроводниковый кристалл.

Затем вставляем их в каркас и спаиваем их между друг другом соблюдая нормы “ввода-вывода”.

На выходе такая батарея может давать мощность, которой хватит на осуществление работы, к примеру, калькулятора или маленькой диодной лампочки. Опять же такая солнечная батарея собирается чисто ради забавы и не представляет собой серьёзный “электропитательный” элемент.

Из алюминиевых банок

Данный вариант уже является более серьёзным в отличие от первых двух. Это тоже невероятно дешёвый и эффективный способ получить энергию. Единственное, на выходе её будет гораздо больше, чем в вариантах из диодов и транзисторов и она будет не электрическая, а тепловая. Всё что вам надо – большое количество алюминиевых банок и корпус. Хорошо подходит корпус из дерева. В корпусе лицевая часть должна быть закрыта оргстеклом. Без него батарея не будет эффективно работать.

Перед началом сборки надо покрасить алюминиевые банки чёрной краской. Это позволит им хорошо притягивать солнечный свет.

Затем с помощью инструментов на дне каждой банки пробиваются три отверстия. Наверху в свою очередь делается звездообразный вырез. Свободные концы загибаются наружу, что необходимо для того, чтобы происходила улучшенная турбулентность нагретого воздуха.

После данных манипуляций банки складываются в продольные линии (трубы) в корпус нашей батареи.

Затем между трубами и стенками/задней стенкой прокладывается слой изоляции (минеральная вата). Затем коллектор закрывается прозрачным сотовым поликарбонатом.

На этом процесс сборки завершён. Последним шагом является установка воздушного вентилятора в качестве двигателя для энергоносителя. Такая батарея хоть и не вырабатывает электричество, зато может эффективно прогреть жилое помещение. Конечно, это будет не полноценный радиатор, но прогрев небольшого помещения такой батарее под силу — например, для дачи отличный вариант. Про полноценные биметаллические радиаторы отопления мы говорили в статье — , в которой мы рассматривали подробно строение подобных батарей отопления, их технические характеристики и сравнивали производителей. Советую ознакомиться.

Солнечная батарея своими руками – как сделать, собрать и изготовить?

Отходя от самодельных вариантов мы уделим внимание уже более серьёзным вещам. Сейчас мы поговорим о том, как правильно собрать и изготовить настоящую солнечную батарею своими руками. Да – такое тоже возможно. И хочется вас уверить – она будет не хуже покупных аналогов.

Для начала стоит сказать, что, вероятно, вы не сможете найти на свободном рынке сами настоящие кремниевые панели, которые используются в полноценных солнечных батареях. Да и стоит они будут дорого. Мы же будем собирать нашу солнечную батарею из монокристаллических панелей – варианте более дешёвом, но отлично показывающим себя в плане выработки электрической энергии. Тем более что монокристаллические панели легко найти и стоят они достаточно недорого. Они бывают разных размеров. Самый популярный и ходовой вариант – 3х6 дюймов, который вырабатывает 0,5В в эквиваленте. Таких нам будет достаточно. В зависимости от ваших финансов вы можете купить их хоть 100-200 штук, но сегодня мы соберём вариант, которого хватит на то, чтобы запитать небольшие аккумуляторы, лампочки и прочие небольшие электронные элементы.

Выбор фотоэлементов

Как мы утверждали выше – мы выбрали монокристаллическую основу. Найти её можно где угодно. Самое популярное место, где её продают в гигантских количествах – это торговые площадки Amazon или Ebay.

Главное помните, что там очень легко нарваться на недобросовестных продавцов, так что покупайте только у тех людей, у кого достаточно высокий рейтинг. Если у продавца хороший рейтинг, то вы будете уверены, что ваши панели дойдут до вас хорошо запакованные, не битые и в том количестве, в котором вы заказывали.

Выбор места (система ориентации), проектирование и материалы

После того, как вы дождётесь вашу посылку с основными фотоэлементами, вы должны хорошо выбрать место для установки вашей солнечной батареи. Ведь вам нужно будет, чтобы она работала на 100% мощности, не так ли? Профессионалы в этом деле советуют проводить установку в то место, где солнечная батарея будет направлена чуть ниже небесного зенита и смотреть в сторону Запада-Востока. Это позволит практически весь день “ловить” солнечный свет.

Изготовление каркаса солнечной батареи

• Для начала вам требуется изготовить основание солнечной батареи. Оно может быть деревянное, пластиковое или алюминиевое. Лучше всего себя показывает дерево и пластик. Оно должно быть достаточного размера, чтобы в ряд поместить все ваши фотоэлементы, но при этом они не должны будут болтаться внутри всей конструкции.

• После того, как вы собрали основание солнечной батареи вам потребуется просверлить множество отверстий на его поверхности для будущего выведения проводников в единую систему.

• Кстати не забудьте, что всё основание требуется сверху закрыть оргстеклом для защиты ваших элементов от погодных условий.

Пайка элементов и подключение

После того, как ваше основание будет готово вы можете размещать ваши элементы на его поверхности. Фотоэлементы размещаете вдоль всей конструкции проводниками вниз (просовываете их в наши просверленные отверстия).

Затем их требуется спаять между собой. В интернете есть множество схем, по которым происходит пайка фотоэлементов. Главное – соединить их в своеобразную единую систему для того, чтобы они все вместе могли собирать полученную энергию и направлять её в конденсатор.

Последним шагом будет припайка “выводного” провода, который будет подключён к конденсатору и выводить в него получаемую энергию.

Монтаж

Это финальный шаг. После того как вы убедитесь в том, что все элементы собраны верно, сидят плотно и не болтаются, хорошо закрыты оргстеклом – можно приступать к монтажу. В плане монтажа солнечную батарею лучше крепить на прочное основание. Отлично подойдёт металлический каркас, укреплённый строительными шурупами. На нём солнечные панели будут сидеть прочно, не шататься и не поддаваться никаким погодным условиям.

На этом всё! Что мы имеем в итоге? Если вы сделали солнечную батарею, состоящую из 30-50 фотоэлементов, то этого будет вполне достаточно для того, чтобы быстро зарядить ваш мобильный телефон или зажечь небольшую бытовую лампочку, т.е. у вас на выходе получилось полноценное самодельное зарядное устройство для зарядки аккумулятора телефона, уличного дачного светильника, либо небольшого садового фонарика. Если же вы сделали солнечную панель, к примеру, в 100-200 фотоэлементов, то тут уже может идти речь о “запитке” некоторых бытовых приборов, например, кипятильника для нагрева воды. В любом случае – такая панель будет дешевле покупных аналогов и сохранит вам деньги.

Видео — как изготавливается солнечная батарея своими руками?

В данном разделе представлены фотографии некоторых интересных, но в тоже время простых вариантов самодельных солнечных батарей, которые легко можно собрать своими руками.

Что лучше – купить или сделать солнечную батарею?

Давайте в этой части подытожим всё, что мы узнали в этой статье. Во-первых, мы разобрались с тем, как собрать солнечную батарею в домашних условиях. Как можно видеть, солнечная батарея своими руками при соблюдении инструкций собирается весьма быстро. Если вы будете пошагово следовать различным мануалам, то вы сможете собрать отличные варианты для обеспечения вас экологически чистой электроэнергией (ну или варианты, рассчитанные на запитку мелких элементов).

Но всё же, что лучше – купить или сделать солнечную батарею? Естественно, лучше её купить. Дело в том, что те варианты, которые изготавливаются в промышленных масштабах предназначены для того, чтобы работать так, как им следует работать. При ручной сборке солнечных панелей нередко можно допустить различные ошибки, которые приведут к тому, что они просто не будут работать должным образом. Естественно, промышленные варианты стоят больших денег, но зато вы получаете качество и долговечность.

Но если вы уверены в своих силах, то при правильном подходе вы соберёте солнечную панель, которая будет не хуже промышленных аналогов. В любом случае, будущее уже рядом и скоро солнечные панели смогут позволить себе все слои. А там, может быть, произойдёт полный переход к использованию солнечной энергии. Удачи!

Комфортность проживания в домах и квартирах современного человека с годами требует все большего количества электроэнергии. Но в современных условиях себестоимость каждой единицы электроэнергии неуклонно повышается, что, соответственно, сказывается и на затратах. Поэтому вопрос о переходе на альтернативные источники электроэнергии является наиболее актуальным. Одним из способов обеспечить независимость в получении электроэнергии является возможность применять для этих целей солнечные батареи для дома.

Эффективная альтернатива или всеобщее заблуждение?

Разговоры об автономном питании бытовых приборов и освещении в домах с использованием солнечной энергии ведутся еще с середины прошлого века. Развитие технологий и всеобщий прогресс позволили приблизить эту технологию к обыкновенному потребителю. Утверждение о том, что использовать солнечные батареи для дома станет довольно эффективным способом замены традиционных энергосетей, можно было бы считать бесспорным, если бы не пара существенных «но».

Основным требованием эффективности использования гелиевых батарей является количество солнечной энергии. Устройство солнечной батареи позволяет эффективно пользоваться энергией нашего светила только в регионах, где большую часть года солнечно. Необходимо также принимать во внимание и широту, на которой монтируются солнечные батареи, - чем выше широта, тем меньшей силой обладает луч солнца. В идеале можно добиться эффективности около 40%. Но это в идеале, а на практике все несколько иначе.

Следующий момент, на который стоит обратить внимание, - необходимость использования достаточно больших площадей, позволяющих смонтировать автономные солнечные батареи. Если батареи планируется размещать на дачном участке, загородном доме, коттедже, то здесь проблем не будет, а вот живущим в многоквартирных домах думать об этом придется серьезно.

Солнечная батарея - что это такое?

Устройство солнечной батареи основано на способности фотоэлементов преобразовывать солнечную энергию в электричество. Соединенные в общую систему, эти преобразователи создают многоячеистое поле, каждая ячейка которого под воздействием солнечной энергии становится источником электрического тока, который затем аккумулируется в специальных устройствах - аккумуляторах. Разумеется, что мощность такого устройства тем выше, чем больше данное поле. То есть чем больше в нем фотоэлементов, тем большее количество электроэнергии оно способно произвести.

Но это не значит, что только огромные площади, на которых возможна установка солнечных батарей, могут обеспечить необходимой электроэнергией. Существует множество гаджетов, которые имеют возможность работать не только от привычных всем автономных источников питания - батареек, аккумуляторов - но и использовать энергию солнца. В конструкции таких приборов вмонтированы портативные солнечные батареи, дающие возможность как подзаряжать устройство, так и работать автономно. Например, обычный карманный калькулятор: в солнечную погоду, положив его на стол, можно обеспечить подзарядку батареи, что продлевает срок ее службы на долгие годы. Существует масса различных устройств, где такие батареи используются: это и ручки-фонарики, и фонарики-брелоки и т. д.

На дачных и загородных участках в последнее время стало модным использовать для освещения фонарики на солнечных батареях. Экономичное и несложное устройство обеспечивает освещение вдоль садовых дорожек, на террасах и во всех необходимых местах, используя электроэнергию, накопленную в светлое время суток, когда светит солнце. Экономные лампы освещения способны расходовать эту энергию достаточно долгое время, что и обеспечивает большой интерес к таким устройствам. Освещение на солнечных батареях используется и в домах, коттеджах, а также подсобных помещениях.

Типы автономных солнечных батарей

Существует два типа преобразователей солнечной энергии, обусловленных устройством самой батареи, - пленочные и кремневые. К первому виду относятся тонкопленочные батареи, в которых преобразователи представляют собой пленку, изготовленную по особой технологии. Еще их называют полимерными. Такие батареи устанавливаются в любом доступном месте, но обладают несколькими недостатками: им нужно много места, низкий коэффициент полезного действия и при даже средней облачности их энергоэффективность падает на 20 процентов.

Кремневый тип солнечных батарей представлен монокристаллическими и поликристаллическими устройствами, а также аморфными кремниевыми панелями. Монокристаллические батареи состоят из множества ячеек, в которых встроены кремневые преобразователи, соединенные в общую схему и заполненные силиконом. Просты в эксплуатации, с высоким (до 22%) КПД, водонепроницаемые, легкие и гибкие, но для эффективной работы требуют прямого солнечного потока. Облачная погода может стать причиной полного прекращения выработки электроэнергии.

Поликристаллические батареи от монокристаллических отличаются количеством преобразователей, размещенных в каждой ячейке и установленных разнонаправленно, что обеспечивает их эффективную работу даже при рассеянном свете. Это наиболее распространенный вид батарей, которые применяются и в городских условиях, хотя их КПД несколько ниже, чем у монокристаллических.

Аморфные кремниевые источники питания, несмотря на свою низкую энергоэффективность - около 6%, тем не менее считаются более перспективными. Они поглощают солнечный поток в двадцать раз больше, чем кремниевые, и намного эффективнее в пасмурные дни.

Все это промышленные устройства, которые имеют свою - и в настоящее время не очень демократичную - цену. А возможно ли собирать солнечные батареи своими руками?

Общий принцип выбора и компоновки деталей для солнечных батарей

В связи с последними требованиями к производству электрической энергии, которые направлены на переход с традиционного сырья, используемого при его производстве, тема солнечных источников питания принимает все более практическое значение. Массовое производство элементов для создания собственной электрической сети уже предлагает потребителю различные варианты обеспечения автономной электроэнергией. Но пока еще стоимость автономного солнечного источника питания достаточна высока и недоступна для массового потребителя.

Но это не значит, что нельзя смастерить солнечные батареи своими руками. При этом просто необходимо определиться со способом сборки такого устройства. Или, приобретая отдельные элементы, компоновать их самостоятельно, или делать все составные части собственноручно.

Из чего, собственно, состоит система питания, основанная на преобразовании солнечной энергии в электрический ток? Основным, но не последним из ее элементов, является солнечная батарея, конструкция которой была рассмотрена выше. Вторым элементом в схеме является контроллер солнечной батареи, задача которого состоит в контроле зарядки аккумуляторных батарей электрическим током, полученным в солнечных батареях. Следующей частью домашней солнечной электростанции является батарея электрических аккумуляторов, в которой и накапливается электричество. И последним элементом «солнечной» электрической цепи будет инвертор, позволяющий полученное электричество небольшого вольтажа использовать для бытовых приборов, рассчитанных на 220 В.

Рассматривая каждый элемент домашней гелиоэлектростанции отдельно, можно увидеть, что каждый ее элемент может быть приобретен в розничной сети, на электронных аукционах и т. д. или собран собственноручно. И даже контроллер солнечной батареи своими руками можно изготовить - при наличии определенных навыков и теоретических знаний.

Теперь что касается задач, которые ставятся перед собственной электростанцией. Они просты и сложны одновременно. Простота их в том, что солнечная энергия используется для определенных целей: освещения, отопления или полного обеспечения потребностей жилища. Сложность - в правильном расчете требуемой мощности и соответствующем подборе комплектующих частей.

Начинаем собирать солнечную панель

Сейчас можно найти массу предложений о том, как и из чего можно собрать солнечные панели. Способов много, и выбрать можно по своему предпочтению. В данном материале рассматриваются базовые принципы, которые необходимо использовать, изготавливая солнечные батареи своими руками.

Прежде всего, нужно определиться с мощностью, которую необходимо получить, и решить, на каком напряжении будет работать сеть. Существует два варианта сетей на солнечной энергии - с постоянным током и переменным. Переменный ток более предпочтителен из-за возможности разнесения потребителей электроэнергии на значительное расстояние - более 15 метров. Это как раз для небольшого дома. Не вдаваясь глубоко в расчеты и отталкиваясь от опыта тех, кто уже пользуется солнечной энергией на своих дачах, можно с уверенностью говорить о том, что на широтах Москвы - а опускаясь южнее, эти показатели будут, естественно, выше - один квадратный метр солнечных панелей может производить до 120 ватт в час. Это если при сборке использовать поликристаллические элементы. Они более привлекательны по цене. А суммарную мощность вполне реально определить, сложив всю потребляемую мощность каждого отдельного электроприбора. Очень приблизительно можно сказать, что для семьи из 3-4 человек, требуется около 300 киловатт в месяц, которые могут быть получены от солнечных панелей в 20 кв. метров.

Также можно встретить описание сетей на солнечной энергии, использующих панели из 36 элементов. Каждая из панелей имеет мощность около 65 Ватт. Солнечная батарея для дачи или небольшого частного дома может состоять из 15 таких панелей, которые способны вырабатывать до 5 кВт в час общей электрической мощности, имея собственную мощность в 1 кВт.

Солнечные панели своими руками

А теперь о том, как сделать солнечную батарею. Первым, что придется приобрести, будет набор преобразующих пластин, количество которых зависит от мощности самодельной гелиоэлектростанции. Для одной батареи нужно будет 36 штук. Можно воспользоваться набором Solar Cells, а также приобрести поврежденные элементы или с дефектами - это скажется лишь на внешнем виде батареи. Если они рабочие, то на выходе получится почти 19 Вольт. Спаивать их нужно с учетом на расширение - оставляя зазор до пяти миллиметров между ними. Устройство солнечной батареи своими руками требует предельной внимательности при исполнении пайки фотопластинок. Если пластинки приобретались без проводников, то их необходимо напаивать вручную. Процесс сложный и ответственный. Если работа выполняется паяльником на 60 Вт, лучше всего последовательно с ним подключить простую стоваттную лампочку.

Схема солнечной батареи очень проста - каждая пластина спаивается с другими последовательно. Стоит отметить, что пластины очень хрупкие, и их спайку желательно проводить с использованием какого-нибудь каркаса. При распайке фотопластинок также необходимо помнить о том, что в цепь нужно вставить предохранительные диоды, предотвращающие разряд фотоэлементов при затемнении или снижении освещенности. Для этого шины половинок панели выводятся на клеммник, создавая среднюю точку. Эти диоды предотвращают также разряд аккумуляторов ночью.

Качество пайки - основное требование к безупречной работе солнечных батарей. Перед установкой подложки необходимо все места пайки протестировать. Выводить ток рекомендуется с использованием проводов малого сечения. Например, акустическим кабелем с силиконовой изоляцией. Все проводники необходимо закрепить герметиком.

Затем стоит определиться с поверхностью, на которую эти пластины будут крепиться. Вернее, с материалом для ее изготовления. Самым подходящим по характеристикам и легкодоступным является стекло, которое имеет максимальную пропускную способность светового потока по сравнению с оргстеклом или карбонатом.

Следующим шагом станет изготовление короба. Для этого используется алюминиевый уголок или деревянный брус. В каркас на герметик сажается стекло - желательно тщательное заполнение всех неровностей. Следует заметить, что герметик должен высохнуть полностью - во избежание загрязнения фотопластинок. Затем на стекло крепится готовый лист из спаянных фотоэлементов. Способ крепления может быть различный, но солнечные батареи для дома, отзывы о которых распространены, закреплялись в основном с помощью прозрачной эпоксидной смолы или герметика. Если эпоксидку наносят равномерно на всю поверхность стекла, после чего на нее помещают преобразователи, то герметиком крепят в основном на каплю посредине каждого элемента.

Для подложки используется различный материал, который также крепится на герметик. Это могут быть и древесно-стружечные плиты небольшой толщины или лист ДВП. Хотя можно, опять же, залить и эпоксидной смолой. Корпус батареи должен быть герметичным. Сделанная таким способом солнечная батарея своими руками, схема сборки которой оговаривалась выше, даст 18-19 Вольт, обеспечив зарядку 12-вольтового аккумулятора.

Можно ли сделать преобразователь солнечной энергии своими руками?

Мастеровые люди, обладающие обширными познаниями в электронике, могут сделать фотоэлементы для преобразования солнечной энергии в электрическую и самостоятельно. Для этого используются кремневые диоды, вернее их кристаллы, освобожденные из корпусов. Процесс этот трудоемкий, и начинать его или нет, каждый решает самостоятельно. Можно брать диоды, использующиеся в мостовых схемах выпрямителей напряжения и стабилизаторах - Д226, КД202, Д7 и др. Находящийся в этих диодах полупроводниковый кристалл при попадании на него солнечного света становится точно так же как и фотопластинка. Но добраться до него и при этом его не повредить - довольно сложный и кропотливый процесс.

Всем, кто решится заняться созданием элементов для преобразователя самостоятельно, стоит запомнить следующее - если удалось аккуратно разобрать и спаять батарею, состоящую всего из двадцати диодов марки КД202 по схеме из параллельно соединенных 5 групп, то можно получить напряжение около 2 В с током до 0,8 Ампера. Этой мощности хватит лишь на питание небольшого радиоприемника, имеющего в своей схеме всего один или два транзистора. Но чтобы из них получилась полноценная солнечная батарея для дачи, нужно очень сильно постараться. Огромный труд, большие площади, громоздкость конструкции делает это занятие бесперспективным. Но для маленьких приборов и гаджетов это вполне подходящая конструкция, которую могут сделать все, кто любит заниматься электротехникой.

Можно ли использовать светодиоды для солнечных панелей?

Светодиодная солнечная батарея является чистым вымыслом. Из светодиодов собрать даже небольшую солнечную микропанель практически невозможно. Вернее, создать можно, но стоит ли? С помощью солнечного света вполне реально получить на светодиоде около 1,5 вольта напряжения, но при этом сила сгенерированного тока очень мала, а для его генерации требуется только очень сильное солнце. И еще - светодиод при подаче на него напряжения сам выделяет лучевую энергию, то есть светится. А значит, те его собратья, на которые попал солнечный свет большей силы, будут вырабатывать электричество, которое этот светодиод сам же и будет потреблять. Все правильно и просто. И разобраться при этом в том, какие светодиоды производят, а какие потребляют энергию, просто невозможно. Даже если использовать десятки тысяч светодиодов - а это непрактично и неэкономично - толку никакого не будет.

Отапливаем дом солнечной энергией

Если про реальную возможность обеспечить бытовые электроприборы «солнечным» током уже говорилось выше, то для обогрева жилья солнечной энергией существуют два варианта. И чтобы использовать солнечные батареи для отопления дома, нужно знать некоторые требования, обязательные для выполнения этой задачи.

В первом варианте использование солнечной энергии для отопления происходит с помощью иной системы, нежели обычная электрическая сеть. Устройство для отопления дома, использующее солнечную энергию, называется гелиосистема и состоит из нескольких приборов. Основным рабочим устройством является вакуумный коллектор, который превращает солнечный свет в тепло. Он состоит из множества стеклянных трубок небольшого диаметра, в которые помещена жидкость с очень низким порогом нагрева. Нагреваясь, эта жидкость в дальнейшем передает свое тепло воде в баке-накопителе объемом не менее 300 литров воды. Затем эта нагретая вода подается на отопительные панели, выполненные из тонких медных труб, которые, в свою очередь, отдают полученное тепло, прогревая воздух в помещении. Вместо панелей можно, конечно, использовать и традиционные радиаторы, но эффективность их намного ниже.

Конечно, для отопления можно использовать и солнечные панели, но в этом случае нужно будет согласиться с тем, что на нагревание воды в бойлере с помощью ТЭНов потребуется львиная доля генерируемой батареями энергии. Простые расчеты показывают, что для нагревания бойлером 100 литров воды до 70-80 ⁰С требуется порядка 4 часов. За это время водяной котел с нагревателями на 2 кВт мощности потребит около 8 кВт. Если солнечные батареи в суммарной мощности смогут вырабатывать до 5 кВт в час, то проблем с энергообеспечением в доме не будет. Но если солнечные панели имеют площадь меньше 10 кв. метров, то такие мощности для полноценного обеспечения электрической энергией не подойдут.

Использование вакуумного коллектора для отопления дома оправдано в том случае, когда это полноценный жилой дом. Схема работы такой гелиосистемы обеспечивает теплом все жилище в течение круглого года.

И все-таки это работает!

В конце концов, солнечные батареи, своими руками собранные энтузиастами, являются вполне реальными источниками питания. И если использовать в цепи 12-вольтные аккумуляторы с током не менее 800 А/час, оборудование по превращению напряжения из низкого в высокое - инверторы, а также контроллеры напряжения на 24 В с рабочим током до 50 Ампер и простой «бесперебойник» с током до 150 Ампер, то получится очень приличная электростанция, работающая на солнечных лучах, которая способна обеспечить потребности в электроэнергии жильцов частного дома. Естественно, при определенных погодных условиях.
