Капитальный ремонт или строительство дачного или загородного дома, возведение служебных надворных построек обычно завершается подводом электроснабжения и внутренней отделкой. Электрическая проводка в деревянном доме своими руками требует особенного внимания, а также соблюдения ряда специальных инструкций, норм и требований. Это обусловлено, во-первых, правилами пожарной безопасности электрического монтажа в деревянных домах а, во-вторых, низкой теплопроводностью дерева и его гигроскопичностью.

Монтаж электроприборов и электрических проводов в деревянном строении имеет ряд особенностей, которые необходимо учесть при строительстве или ремонте. Электрическая проводка в деревянном доме, правила установки и крепления электрических розеток, автоматов выключателей, счетчиков электрической энергии имеют ряд отличий по сравнению с электрохозяйством кирпичного дома.

Обеспечению безаварийной работы системы электроснабжения дома или дачи поможет правильно смонтированная электропроводка в деревянном доме своими руками.

Пошаговая инструкция по выполнению работы включает ряд обязательных действий:

• определение типа подвода электропитания – воздушная линия или подземный кабель;
• изготовление схемы электроснабжения помещения с учетом мощности всех электроприборов-потребителей;
• плана размещения электрощита, автоматов выключателей, электросчетчика;
• разметки расположения осветительных устройств, стационарных электроприборов и электрических обогревателей;
• определение мест расположения и количества электрических розеток и выключателей. План разводки электрического кабеля к каждой точке подключения с указанием длины и требуемого сечения электропровода.

Составление схемы и плана электроснабжения

При составлении схемы электроснабжения, плана монтажа электрического кабеля необходимо учесть следующее:

1. Распределительный щиток с электросчетчиком и автоматами выключателями следует устанавливать вблизи входной двери на высоте порядка 1,5 м. Это обуславливается удобством доступа к щитку и условиями безопасности.
2. Перед электросчетчиком монтируется входной предохранительный автомат выключатель.
3. Для каждой группы потребителей устанавливается отдельный автомат-выключатель для защиты от перегрузок.

Оптимальная высота расположения выключателей освещения 1,5 м, располагать их необходимо в районе входной со стороны дверного замка или дверных ручек. Электрические розетки размещаются, как правило, на высоте 0,8 – 1 м над уровнем пола, их количество и место расположения определяется количеством используемых электроприборов. При составлении плана расположения розеток и выключателей следует учитывать также расстановку мебели так, чтобы предметы мебели не перекрывали доступа к ним.

Проводка в деревянном доме своими руками налагает повышенные требования и к используемым в работе электрическим кабелям. Для деревянных строений необходимо использовать только кабель с медной жилой, двойной или тройной изоляцией, изготовленной из негорючего материала, а также соответствующего нагрузке сечения.

Схема и план размещения электроприборов позволят рассчитать общее необходимое количество электрического кабеля и вспомогательных элементов. К ним относятся распределительные коробки, соединительные колодки, розетки и выключатели. После приобретения необходимых материалов электропроводка в деревянном доме может быть смонтирована достаточно просто и быстро.

Различные способы монтажа

Электрическая проводка в деревянном доме (см. фото) может быть смонтирована различными способами:

• внешняя проводка на скобах или фарфоровых изоляторах;
• скрытая проводка в кабельных каналах;
• укладка скрытого кабеля в шланге или трубе;
• проводка в кабельном плинтусе.

Внешняя или открытая проводка в деревянном доме электрического кабеля с использованием крепежных скоб или фарфоровых изоляторов является одним из наиболее простых и доступных способов монтажа. К недостаткам внешней проводки можно отнести:

• неэстетичный внешний вид;
• опасность повреждения открытого кабеля;
• возможность повреждения распределительных коробок.

Чаще всего внешний монтаж электропроводки на крепежных скобах используется для служебных и вспомогательных помещений, а также для монтажа электроснабжения надворных построек. Крепление проводов на фарфоровых изоляторах используется, как ретро проводка в деревянном доме при оформлении жилища «под старину».

Скрытая проводка в деревянном доме

Более трудоемкой, но наиболее эстетичной и надежной является скрытая проводка в деревянном доме. К такому виду монтажа следует отнести прокладку проводов в специальных кабельных каналах, закрепляемых на поверхности стены. Они легко крепятся, имеют эстетичный вид, также можно приобрести каналы, имеющие цвет и фактуру дерева. Такие изделия очень хорошо выглядят на стенах из бруса, бревен или досок.

К скрытой разводке кабеля относят и разводку в электротехническом плинтусе. Такой плинтус изготавливается из пластика и имеет отсеки для крепления силовых или сигнальных кабелей. Для подводки кабеля от плинтуса к розетке или выключателю используют либо кабельные каналы, либо укладку между несущей стеной и декоративной отделочной панелью.

Укладка кабеля в металлическом шланге или пластиковой гофрированной защитной трубе используется для скрытой разводки электропитания. Она производится в пространстве между несущей деревянной стеной и декоративной облицовочной настенной панелью.

Порядок монтажа электропроводки

Монтаж электроснабжения дома начинают от генерального автомата и вводного щитка согласно заранее составленной схеме и плана размещения электроприборов-потребителей. Весь монтаж разделяется на отдельные секции, каждая из которых оснащается собственным маркированным автоматом выключателем. В отдельные монтажные секции можно выделить различные комнаты, надворные вспомогательные строения, уличное освещение, отдельные электроприборы большой мощности и пр.

Для удобства монтажа секции обозначаются и нумеруются на принципиальной схеме, а на каждый секционный кабель ввода электроэнергии вешается небольшая по размерам бирка с номером, соответствующим схеме. Это значительно упрощает процесс монтажа и исключает возможные ошибки подключения. Принципиальная схема разводки электрического кабеля может быть размещена на внутренней стенке или дверце вводного распределительного щитка.

Электропроводка в деревянном доме своими руками производится легко, если имеются в наличии следующие инструменты:

• омметр;
• вольтметр или тестер;
• кусачки, пассатижи или бокорезы с изолированными рукоятками;
• молоток;
• отвертки;
• рулетка;
• строительный уровень;
• монтажный нож для разделки провода;
• электрическая дрель;
• ножницы по металлу;
• пила ножовка.

Первым этапом монтажа электропроводки является установка генерального предохранительного автомата выключателя, электрического счетчика, распределительного щитка с секционными выключателями и устройством защитного отключения (УЗО), а также обеспечение безопасного подвода к нему внешнего вводного кабеля.

Для распределительного щитка, электроприборов большой мощности и аппаратуры в металлических корпусах требуется провести также контур заземления. В качестве стационарного контура заземления можно использовать стальную или медную шину с подключением к ней приборов болтовым соединением при помощи проводников сечением 10-20 мм.

Следующим этапом является разводка и закрепление электрического кабеля, монтаж электрических розеток, выключателей, стационарных электроприборов и электрического освещения внутри помещения.

Следует учесть, что соединение или наращивание отдельных проводов в деревянном помещении необходимо осуществлять либо при помощи пайки, либо при помощи специальных соединительных колодок. Также можно использовать болтовое соединение проводов или их опрессовку. Монтаж электропроводки при помощи скрутки в деревянных строениях запрещается по правилам пожарной безопасности. Изолировать места соединений проводов можно при помощи специальных пластиковых негорючих колпачков. Также допускается использовать негорючую изоляционную ленту.

Древесина считается экологически чистым материалом для строительства жилых домов, поэтому не удивительно, что спрос на красивые и комфортные дома из бруса или оцилиндрованного бревна не снижается. В первую очередь жилой дом должен быть безопасным с точки зрения электромонтажа.

Важно понимать, как должна быть проведена электрика в деревянном доме. Надо знать, как ввести и организовать электросистему, чтобы не причинить вред здоровью жильцов и обеспечить сохранность имущества. Мы подробно отобразили все аспекты данного вопроса.

Предложенная нами статья ознакомит с общими требованиями по устройству проводки. Мы расскажем о методиках заведения электросети в дом, правилах обустройства электрощита и способах монтажа кабелей. Все электромонтажные работы должны выполняться в строгом соответствии с представленными нами противопожарными нормами.

Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.

По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.

Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.

Нетребовательные владельцы деревянного дома поручают работы по электромонтажу соседям, знакомым или выполняют самостоятельно, не зная досконально норм ПУЭ. Печальный результат доверчивости и непрофессионализма – на фото

Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».

Следует запомнить следующие требования:

• Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
• Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
• Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
• Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.

Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.

Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246-97)

Материал из видеообзоров и инструкций, размещенных в интернете, весьма противоречив, поэтому полностью опираться на мнение людей в рабочих комбинезонах не стоит. Ориентироваться следует на выдержки из нормативной документации – разделы ПУЭ, СНиПов, ГОСТов.

Ввод электролинии в дом

В России и некоторых других странах (в отличие, например, от Европы, где провода спрятаны в грунте) электроэнергия попадает к потребителям через надземные линии электропередач – до конечной опоры.

• по самонесущему изолированному проводу (СИП);
• под землей;
• по тросу (применяется крайне редко).

Первый вариант – наиболее востребованный.

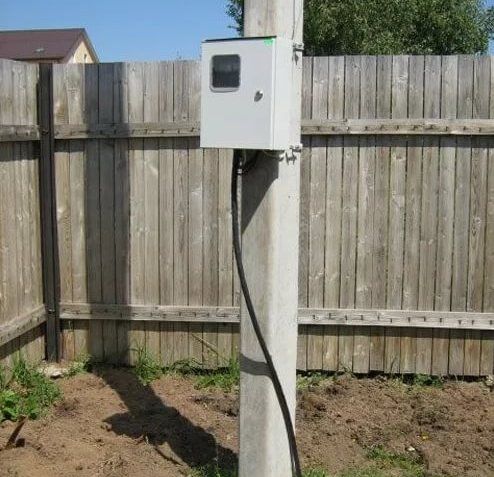

Вместе с автоматом монтируют и приборы учета электроэнергии. Специальные щиты (ЩУЭ) предназначены именно для этого. По правилам, ЩУЭ можно монтировать , и внутри здания, тогда схема проводки немного изменится.

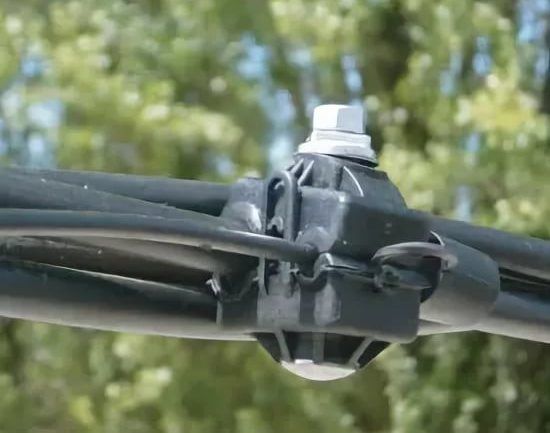

От центральной магистрали электроснабжения к опоре на частной территории или прямо к дому протягивают СИП (с сечением не менее 16 мм), который крепят анкерами или зажимами. Высота от земли до натянутого провода 2,75 м и более

Для изоляции провода, идущего вдоль деревянной поверхности, используют несгораемые короба или . Переход через стены и перекрытия осуществляют в защитных гильзах из металла, пластиковые аналоги недопустимы.

Внутрь дома СИП не заводят. По нормам, внутри и поверх сгораемых конструкций можно укладывать исключительно медные провода, следовательно, алюминиевые аналоги также придется исключить.

Правила устройства открытой электропроводки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

• керамические или фарфоровые изоляторы;
• напольные плинтуса со встроенным кабель-каналом;
• гофрированные и жесткие трубы ПВХ;
• короба ПВХ;
• металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

Способы электромонтажа закрытой проводки

Основное отличие скрытой проводки – ограничение по использованию способов прокладки. По нормам ПУЭ, точнее, согласно пункту 7.1.38, все компоненты проводки, проложенной за подвесными потолочными системами, в фальшь-стенах из гипсокартона и коробах приравнивается к скрытому варианту прокладки электросетей.

Правила пожарной и электробезопасности гласят, что для скрытой проводки можно использовать только два вида изделий – полимерную электротехническую гофру и металлическую трубу или короб из аналогичного материала, специально предназначенные для этих целей.

Рассмотрим один из примеров сооружения электропроводки в загородной даче:

Галерея изображений

ХХI век - столетие синтетических материалов. Большинство окружающих нас вещей, строений, предметов быта и, даже, наша пища - это созданные искусственно вещества, которые обладают множеством полезных качеств, кроме одного. Все они чужды человеческому организму. Нельзя говорить о прямом вреде для человека, но и о значительной пользе тоже говорить не строит.

В процессе эволюции человеческий организм, как одна из самых сложных систем, формировался в окружении естественных материалов. Поэтому и жить он должен в природной среде. Никто, естественно, не призывает уподобиться Робинзону. Но создать свой экологически чистый уголок в виде деревянного дома или дачи - оптимальный выход для организации своей жизни в соответствии с требованиями души и тела.

В данной статье рассмотрим, как должна монтироваться по всем нормам и правилам.

Но конструкции деревянных домов отличаются одним неприятным свойством - они горят. Возгорание может начаться от неправильно построенной печи или печной трубы, но, гораздо чаще, это происходит в результате неполадок в электропроводке. Как бы ни хотел человек приблизиться к природе, без электричества в современном мире обойтись нельзя.

Времена, когда имела вид толстого черного провода, намотанного на вбитые в стену керамические изоляторы, давно миновали. Современная проводка должна соответствовать определенным техническим параметрам, в то же время быть незаметной и доступной для проведения профилактических, ремонтных и измерительных работ.

Чаще всего в сводках о пожарах в деревянных домах, где уничтожается имущество, калечатся и гибнут люди, о причине возникновения возгорания написано, что возникло оно в результате короткого замыкания. Но очень редко упоминают, что причиной этого пресловутого «короткого замыкания» являются иные факторы, среди которых наиболее распространенные - неграмотный монтаж электропроводки в деревянном доме, стремление сэкономить на важных узлах и деталях, элементарная халатность и разгильдяйство. Гораздо проще списать все на короткое замыкание. Термин технический, и чьей-то прямой вины не предусматривает.

От чего же возникает короткое замыкание? В первую очередь это пробой изоляции. Он может появиться вследствие механического повреждения внешнего слоя провода при закреплении магистрали в стене, перегрева сети при превышении допустимых нагрузок или иных причин, которые вызваны человеческим фактором. Короткое замыкание сопровождается очень быстрым, почти мгновенным высвобождением огромного количества тепловой энергии. При котором воспламеняются сами провода и часть изоляции.

Единственно, чем угрожает такой процесс, это срабатывание автоматических предохранителей и прекращение подачи электричества в домашнюю сеть. Гораздо хуже, если в зоне действия повышенной температуры находятся деревянные или пластмассовые элементы конструкции дома. Пожар в таком случае неизбежен.

Как же правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, без риска возникновения непредвиденных ситуаций? Для этого существует специальный документ - «Правила устройства электроустановок». Не следует относиться к нему с пренебрежением, как к очередной бюрократической выдумке. Как и воинский устав, большинство правил техники безопасности написаны кровью. Каждое ограничение возникло не только в результате расчетов инженеров, но и вследствие конкретных несчастных случаев.

Одним из требований к таким работам является то что скрытая электропроводка в деревянном доме должна выполняться с применением проводов, покрытых негорючей изоляцией. Одними из таких являются провода марок ВВГнг (А), ВВГнг LS, РКГМ или NYM.

Провода прокладываются внутри металлических трубчатых каналов, надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубчатый контур в обязательном порядке заземляется, во избежание возникновения искрения или пробоя.

Использование гофрированных труб из пластика или металла в деревянных строениях не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности. Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Как нельзя делать проводку в деревянном доме

При монтаже электролиний в домах из дерева многие электрики, особенно непрофессиональные, допускают наиболее распространенную, поэтому и самую опасную ошибку - монтируют провод непосредственно на деревянную конструкцию, да еще и прикрывают магистраль деревянными же отделочными материалами.

Излишняя надежда на прочность изоляции провода оборачивается пожаром спустя несколько лет эксплуатации. Внутри деревянных каналов происходит много процессов, которые предусмотреть нельзя.

Температурные перепады, изменение влажности, накопления пыли, деформации вызывают микроповреждения изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда включено освещение во всех комнатах, работают телевизор, холодильник, да еще и хлебопечка или мультиварка, возможен пробой между параллельно идущими проводниками. Если они ничем не отгорожены от деревянного основания, электропроводка в деревянном доме загорается - пожар неизбежен.

На чтобы хотелось обратить внимание: При монтаже скрытой электропроводки в деревянном доме запрещено прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофра), металлорукавов и пластиковых коробах. Это является нарушением «Правил Устройства Электроустановок» 7.1.38.

Использование пластиковых гладких или гофрированных труб опасно по причине возможности повреждения их грызунами. Как показывает практика - современные мыши и крысы очень любят полакомиться изоляцией проводов, да и самыми трубами. Скопление древесной пыли в коробах и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность состоит в том, что пламя распространяется внутри стен. Потушить его обычными пожарными средствами практически невозможно, даже если оно обнаружено на начальном этапе.

Монтаж электропроводки в деревянном доме , особенно при его небрежном исполнении, часто сопровождается микроскопическими повреждениями изоляции, которые при нагревании могут служить причиной замыкания. Температура дуги, возникающей при закорачивании проводников, достигает 5000 °С.

Пластиковые короба и гофрированные рукава такой температуры не выдерживают и прогорают, давая доступ пламени к деревянным конструкциям. Даже пропитанное специальными веществами дерево при нагревании до такой степени воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на столь высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является локализационная способность - свойство выдержать процесс короткого замыкания без прогорания на протяжении того времени, которое необходимо для самозатухания дуги.

Достаточным уровнем этого параметра обладают только стальные короба и трубы. Именно они и являются единственно возможными элементами для прокладки скрытых электросетей в деревянных строениях.

Металлические трубы очень технологичны для установки каналов прохождения электрокабеля. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д. Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской.

Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

Как правильно выполнить монтаж скрытой электропроводки в деревянном доме

Существует много способов монтажа скрытой электропроводки в деревянных домах, но только несколько из них являются правильными. Первое правило, которым необходимо руководствоваться при проектировании и монтаже, - максимальное соответствие требованиям пожарной безопасности.

Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах обладающих локализационной способностью.

Эстетические и дизайнерские соображения должны отступить на второй план. Это же касается и стоимости проведения работ. При возможном пожаре убытки будут значительно больше, чем затраты на качественную проводку электросетей.

Как уже говорилось выше, самым качественным материалом для прокладки кабелей и проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба. Если же используются ПВХ –нг (не поддерживающие горение) материалы в виде гофротрубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло.

В качестве таких изоляционных прокладок могут использоваться алебастр, цементная штукатурка, бетон. Толщина слоя определяется расчетной мощностью проводки.

Но самым надежным способом обезопасить дом от возникновения пожара при неисправностях в электропроводке является монтаж с использованием стальных или медных труб и коробов. Медные трубы гораздо технологичнее - их можно изгибать в любом направлении без применения сложных специальных инструментов, что особенно актуально при прокладке проводки сложной разветвленной схемы.

Использование стальных труб несколько сложнее и требует определенной квалификации монтажников. Особенно это касается работ по замене отдельных участков электропроводки . Острые края металлических коробов при протяжке могут повредить изоляцию. Поэтому эти операции производятся с применением специальных инструментов. Применения дополнительных инструментов требует и процедура нарезания резьбы при необходимости соединения участков или закрепления коробок.

Электрика в деревянном доме - выбираем трассу электропроводки

Выбор и разметка трассы прокладки электрических кабельных линий должны производиться в строгом соответствии требований ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если протяжка кабеля затруднена, вследствие особенностей архитектуры здания или наличия коммуникаций в стенах, то в сложных местах устанавливаются специальные металлические распаечные коробки (стальные или медные). Их количество не регламентируется, но и не должно быть излишним. Каждое соединение, даже выполненное по всем правилам, это лишнее звено, вносящее в систему неопределенность и ослабляющее общую стойкость цепи.

Их установка тоже должна соответствовать определенным правилам, например, коробки категорически запрещается закрывать декоративными панелями, перекрытиями или иными элементами, утрудняющим доступ при обслуживании, контроле или проведении измерений.

Глубина установки трубопроводов для электропроводки должна выбираться так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий. Количество и расположение изгибов, распаечных коробок и прочих элементов рассчитывается так, чтобы при необходимости можно было заменить провод на участке электросети без необходимости повреждения или разборки деревянных конструкций.

Диаметр металлической трубы и толщина ее стенок выбирается исходя из свойств кабеля. Кабель, проложенный в трубе должен занимать не более 40% ее внутреннего сечения и с легкостью протягиваться на всю длину участка. Кроме того прокладывать в каждой трубе допускается не по одному кабелю, а несколько. При этом их суммарное сечение также не должно превышать 40 % от диаметра трубы. Сечение кабеля определяется по наружному диаметру, включая изоляцию.

При монтаже скрытой электропроводки в деревянных домах с использованием металлических труб, толщина стенки труб должна выбираться исходя из сечения жил кабеля (провода), который проходит в этой трубе.

Перед операцией протягивания кабеля обязательно производится замер сопротивления изоляции. Это делается для определения соответствия провода техническим условиям проектной документации и с целью проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к работе.

Сам процесс протягивания кабеля происходит с применением специальных торцевых втулок из пластика, которые защищают изоляцию от повреждения об острые края труб или коробов. После протяжки изоляция замеряется еще раз, чтобы исключить возможность подключения поврежденного в процессе работы проводника.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Проводка в деревянном доме - какой провод выбрать для прокладки в трубах

После составления схемы проводки и разметки всех узлов разводки, необходимо определить, какой именно провод использовать в монтаже. Для деревянных конструкций созданы специальные провода под маркировкой ВВГнг (А) и ВВГнг-П (А). Это медные провода с цельными жилами, которых может быть до пяти.

Изоляция провода двойная. Внутренний слой сделан из поливинилхлорида и изолирует каждую жилу отдельно, причем каждый провод окрашивается в другой цвет, что облегчает монтаж выключателей, осветительных и иных приборов. Внешняя часть кабеля покрывается специальной негорючей защитной изоляцией из композитного пластика. Она очень прочная и гибкая, позволяет без труда протягивать кабель значительной длины по трубе с помощью специального стального троса.

Такие провода эксплуатируются при диапазоне температур от -50 до +50 °С. Изоляция имеет очень высокие антикоррозионные свойства, не вступает в реакцию с химическими веществами и не деформируется при температурных перепадах. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВВГнг LS, ВВГнг-П LS по своим качествам не уступают предыдущим модификациям кабелей, но, дополнительно к ним, при нагревании не выделяют вредных непрозрачных веществ и ядовитого хлористого водорода. На это указывает индекс LS.

Соответствующий ГОСТ 22483 кабель NYM тоже создан на базе медных жил, но обладает тройной изоляцией. Жилы изолируются разноцветным поливинилхлоридом отдельно, затем все вместе полиолефиновым композитным материалом и заключаются в оболочку из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по немецкой современной технологии, известной как VDE.

Размещение розеток и выключателей

Скрытая электропроводка в деревянном доме не обходится без установки розеток и выключателей. В местах установки розеток и выключателей необходимо с помощью специальных инструментов высверлить гнезда под установку металлических коробок, где и закрепляются приборы. Эти коробки, так же, как и монтажные, протяжные и распаечные устанавливаются по специальной технологии.

Она предусматривает выполнение нескольких обязательных операций, которые должны обеспечить надежное соединение трубы и коробки в единое целое, чтобы зафиксировать надежный контакт между всеми элементами.

Контакт необходим для заземления всей конструкции. Если обеспечил непрерывность цепи всей металлической конструкции, то достаточно выполнить заземление только на распределительном щите. В случае возможных разрывов, необходима установка дополнительного заземляющего провода, который соединяется способом пайки с каждой коробкой и трубой. Заземление электрической сети в деревянном доме является очень важным элементом обеспечения пожарной и электрической безопасности, предохраняя от возможного искрения и перегрева элементов цепи.

Существует несколько вариантов крепления коробок к трубам. Самым надежным и качественным является пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.

В случае применения медных труб, их концы, находящиеся в коробке, развальцовываются. Если трубы стальные - то соединение с коробкой происходит с помощью завинчивания гаек. В этом случае на концах трубы должны быть нарезана специальная резьба, а сами гайки после максимально плотного закручивания, должны быть зафиксированы и защищены от коррозии.

Распределительные и технологические коробки должны соответствовать классу защиты не ниже IP -54, что соответствует защите от проникновения промышленной и бытовой пыли внутрь объема и предохранению от попадания в коробку брызг воды.

Испытательные работы после монтажа проводки в деревянном доме

После окончания монтажа металлических труб и коробок будущей электросети производится замер заземления, который должен определить надежность соединения всех частей цепи. Все конструкционные элементы должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при подсоединении к шине с маркировкой «РЕ».

После окончания проверочных работ и устранения всех возможных недоделок, производятся работы по прокладке кабеля. Не будет лишним напоминание, что сопротивление изоляции каждого участка кабеля производится перед началом монтажа и после него. Длина кабеля должна выбираться так, чтобы в каждой монтажной коробке создавался определенный запас длины, который может потребоваться при изменении подключений.

В случае точного соответствия длины кабеля расстоянию между установочными коробками, если требуется подключить иной прибор, выключатель или произвести иные работы, нужно менять кабель на всей длине участка. Процесс довольно трудоемкий, да и стоимость качественного кабеля довольно высока.

Используются в прокладке сетей деревянного дома только трехжильные или пятижильные кабеля с обязательным заземлением. Электрический ток - вещь хотя и привычная, но очень опасная. Эксплуатация сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

Открытая проводка представляет собой провода и кабели на изоляторах, прикрепленные к поверхности стены или потолка. Такой прием был популярен в начале прошлого века, но и сегодня многие предпочитают его закрытой электропроводке. Причин этому несколько: провода всегда на виду, что позволяет быстро устранить неисправность, заменить поврежденный участок, а в случае с деревянными домами открытая проводка вообще является единственным разумным вариантом. В этой статье мы поговорим о том, как сделать открытую электропроводку в деревянном доме своими руками.

В этой статье я Вам расскажу как правильно выполнить электромонтаж скрытой электропроводки в деревянном доме, согласно нормативных технических документов типа ПУЭ и ПТЭЭП, а также правил пожарной безопасности.

Начну с не очень радостной статистики. Все Вы смотрите новости, и знаете, что чаще всего пожары случаются по причине повреждений электропроводки. Какие виды повреждения могут возникать в процессе эксплуатации Вы можете познакомиться в моей статье .

Пожары приносят огромный ущерб материальному имуществу, а самое страшное — могут привести к гибели людей.

Причины возникновения пожаров?

Не удивляйтесь, но причин несколько.

1. Экономия на электромонтаже

Стремление сэкономить на электромонтажных работах, путем привлечения непрофессиональных и неграмотных , приводит к плачевным последствиям. Эти горе-электрики выполняют монтаж скрытой электропроводки в деревянном доме, не выполняя .

2. Безответственность и халатность собственника жилья

В чем же проявляется халатность и безответственность?

Да все очень просто. Собственнику деревянного дома, да и не только дома, но и квартиры, необходимо периодически проводить ряд основных электрических измерений:

• измерение УЗО
• и др.

В пустотах деревянного дома скапливается много древесной пыли, и самая маленькая искра от короткого замыкания может привести к пожару. Но самое страшное это то, что очаг возникновения пожара определить очень проблематично и тем более потушить его.

Думаю с этим Вам все понятно.

Человеческий фактор

Второй причиной особенности монтажа является человеческий фактор. Во время электромонтажа можно случайно повредить изоляцию проводов и кабелей. Во время электрических измерений это повреждение может быть не определено, не найдено и не выявлено.

Но во время эксплуатации, когда электрические линии электропроводки нагружены током (особенно в зимний период), возникает нагрев проводов и кабелей, изоляция между жил ухудшается или вообще отсутствует, в результате чего происходит короткое замыкание.

Внимание!!! Стенки гофры ПВХ и пластиковых коробов (каналов) во время короткого замыкания перегорают, что в итоге приведет к пожару.

Можно ли применять металлорукав?

От многих электриков, причем с большим опытом и стажем работы, слышу мнение, что электромонтаж скрытой электропроводки в деревянном доме с помощью металлорукава совершенно безопасен.

Я сейчас объясню Вам, почему это мнение ошибочное.

Металлорукав, также как и гофра ПВХ и пластиковый короб (канал), защищает электропроводку в доме от небольших механических воздействий, но не служит защитой от воспламенения при коротком замыкании электропроводки. Такое свойство материалов называется, локализационной способностью.

Что такое локализационная способность?

Локализационная способность – это свойство несгораемого материала, в котором проложен провод или кабель, выдерживать токи короткого замыкания в электрической цепи без сгорания стенок несгораемого материала. Т.е. при токах короткого замыкания стенки металлорукава с легкостью перегорают, что конечном результате приведет к пожару.

Думаю теперь все ясно. Монтаж скрытой электропроводки в деревянном доме с помощью металлорукава СТРОГО ЗАПРЕЩЕН!!!

P.S. На этом 1 часть статьи я заканчиваю. Продолжение следует. Подписывайтесь на новые статьи.
