Самодельный - не значит ущербный. В который паз мы убеждаемся в том, что отсутствие свободного времени и определенных навыков сильно бьют по нашему карману. Это замкнутый круг, но мы в принципе, не об этом. Даже такие сложные и ответственные устройства, как отопительные котлы, могут быть собраны самостоятельно, целиком и ли частично. У них может быть несовершенная кривая КПД или слабенький внешний вид, но все они работают. Они отапливают дома если не как основное отопительное оборудование, то как запасное или вспомогательное. Некоторые варианты для решения задач по отоплению своими руками мы предложим сегодня.

Котлы отопления для дома

Несмотря на то что нефть стремительно падает в цене, на простых людях это не отражается никак в лучшем случае. То же происходит и с другими источниками энергии, кроме солнечной, но это отдельная история. Любое топливо стоит денег и перед тем как устроить систему отопления в частном доме своими руками, стоит определиться с видом топлива. Лучше всего, если это будет универсальная система, которая может использовать для обогрева максимальное количество источников энергии.

Абсолютно доступных и дешевых вариантов отопления очень мало. Если рассматривать котлы, которые работают , как универсальные устройства для получения тепла, то и они имеют свои ограничения в использовании, а твердое топливо не такое дешевое, как кажется. Уголь, дрова, брикеты - все это нужно покупать в большом количестве и где-то складировать, привозить, причем складировать так, чтобы топливо не потеряло своих свойств.

Электричество и газ, как традиционные виды топлива

Электричество наиболее доступный вид энергии, в том смысле, что не электрифицированных районов осталось очень мало. Цены на электрическую энергию заставляют крепко подумать о том, насколько целесообразно делать ее основным видом топлива. Хотя современные электрокотлы позволяют хорошо экономить и тариф можно выбрать наиболее оптимальный, но качество электричества, которое подается в наши дома, оставляет желать лучшего, а перебои и нестабильность подачи могут заставить мерзнуть «без света» неделями.

Природный газ тоже можно считать относительно доступным, а беды у него такие же, как у электричества - нестабильность подачи, отвратительное качество, низкое давление и огромные цены. Ни один человеческий газовый котел не станет работать на таком топливе длительное время, а ремонт газового оборудования - дело длительное и очень дорогое. Поэтому и газу однозначно доверять тепло в своем доме нельзя.

Альтернативные источники тепла и сухой остаток

Самые разные альтернативные источники энергии можно рассматривать только, как дополнение к основным видам топлива. Солнечная энергия бесплатна, но цены на оборудование и конвекторы - заоблачные. Определенный интерес представляют в этом плане тепловые насосы, но простая семья из пяти человек физически не может позволить себе инвестировать в будущее 25-30 тысяч евро, хотя здесь больше дело в приоритетах - средний семейный автомобиль стоит примерно столько же. Что в итоге?

1. Газ. Дорогой, подача нестабильная, качество не позволит установить технологичный экономный газовый котел отопления.
2. Электричество. Подача нестабильная, напряжение тоже непостоянное, стоит дорого, но есть практически в каждом доме и даже в самой глуши. Электрические котлы отопления наиболее часто применяются также и для горячего водоснабжения. Также есть возможность устанавливать современные ионные экономичные отопительные станции.
3. Жидкое топливо. Бесперспективный метод отопления, поскольку тенденция к сокращению использования нефтепродуктов через десяток-другой лет коснется не только фондовых бирж, но и Ракукинского сельсовета. обычно рассматриваются как вспомогательное отопительное оборудование и для временного отопления. Они неудобны в эксплуатации, чадят, КПД не самый высокий.
4. Твердое топливо. Пока это единственный, если не альтернативный, то дополнительный способ организовать автономное отопление. Твердотопливный котел отопления своими руками чертежи разных конструктивных вариантов, мы приводим, как иллюстрацию доступности такого метода.
5. Альтернативные методы отопления. Для нашей страны первой половины ХХI века - это остается фантастикой, очень привлекательным и интересным материалом для изучения, но возможности реализовывать большинство схем получения альтернативной энергии нет.

Котлы отопления на дровах

Дровяной котел в самом простом и доступном варианте можно выполнить по принципу двух цилиндров, один из которых помещен внутрь второго. Цилиндр малого диаметра при этом будет предназначен для топки, а в большем цилиндре находится теплоноситель. Реализовать его можно так же просто, как выглядит описанная схема.

В пространство между трубами заливается вода или антифриз, к этому резервуару подключаются два патрубка, а внутренний объем будет предназначен для топки дровами. Такая схема работает как на дровах, так и на опилках или щепках, но особенно результативного КПД ждать от такого котла не стоит.

Пиролизный котел своими руками

Самый эффективный из котлов, которые работают на твердом топливе. Суть его работы заключается в том, чтобы достичь такой температуры внутри камеры сгорания, чтобы топливо (дрова, опилки, тырса, брикеты) не сгорало сразу, а разлагалось под воздействием температуры в пределах 300-600 градусов. Если удастся добиться этих условий, тогда во время работы в топке будет выделяться пиролизный газ, который и есть основное топливо для такого котла.

Дерево начинает разлагаться под влиянием температуры, но полноценно гореть оно не сможет из-за малого объема кислорода. Если открыть дозированную подачу воздуха, тогда появится возможность регулировать температуру работы аппарата. Чертеж такого устройства мы привели на страничке, но даже если купить пиролизный котел, то он окупится буквально за сезон. Другое дело, что выполнить его своими руками не так просто, как дровяной.

Котел на жидком топливе своими руками

Жидкотопливные котлы работают на отработанном моторном масле, мазуте, солярке и прочими отходами перегонки нефти. Он довольно экономичный, поскольку в принципе негорючее, точнее, слабо горючее жидкое топливо сгорает не само по себе, а сгорают его пары. Газы образуются в результате попадания капель топлива на раскаленную плоскость и точно так же, как и в дровяных котлах, сгорая, нагревают теплоноситель.

Эти виды котлов для отопления не единственные из возможных вариантов для постройки своими руками. Они просто самые простые, которые показывают, что если есть умелые руки и желание, можно не просто здорово экономить на оборудовании, но и рассчитать оптимальный котел, который будет соответствовать всем запросам по топливу, объему отапливаемого помещения и может прослужить не меньше, чем заводское оборудование. Не мерзните зимой, удачных экспериментов!

Твердотопливный котел – агрегат дорогостоящий, и многие домашние мастера хотят сделать его самостоятельно, сократив расходы семейного бюджета на отопление и обслуживание системы. Принципиальная схема твердотопливного котла длительного горения достаточно сложна, но при соответствующей теоретической и практической подготовке сделать этот нагревательный прибор по силам всем, причем он может по некоторым показателям превосходить промышленные образцы котлов на твердом топливе.

Типы пиролизных котлов

Первый шаг при сборке котла длительного горения своими руками – выбрать тип агрегата, который будет зависеть от подготовки мастера, использовании профессиональных и специальных приспособлений и материалов. Найти чертеж твердотопливного котла длительного горения нетрудно, и за основу можно взять такую схему:

Это самая простая, но надежно работающая схема котла, который использует эффект пиролиза. Какие конструкции нагревательных котлов пиролизного горения еще существуют, и чем они отличаются друг от друга? Основная разница – как конструктивно будет оформлено направление сгорания твердого топлива:

1. Аппарат с нижним горением – топливо нужно поджигать снизу. Это традиционная схема работы большинства пиролизных приборов. Такие агрегаты делятся на два подвида:
   • Со стандартной схемой горения, при которой уголь, торф или опилки загораются и горят в одной камере сгорания, работающей одновременно и как загрузочная (закладочная) камера, и топливник. Отработанные газы и дым выводятся через дымоход в верхнем отделении топливника;
   • Котел шахтной конструкции – шахта для закладки топлива выполняет только свои функции. Топливо загорается снизу, огонь и горячие продукты сгорания топлива движутся через теплообменник, обустроенный в соседней камере;
2. Аппараты с верхним горением топлива работают наоборот – горючий материал поджигается сверху, и идет долгий процесс горения, направленный сверху вниз под действием принудительного наддува.

По типу сгорания топлива агрегаты делятся на:

1. Котлы со стандартным типом сжигания;
2. Агрегаты с газогенераторным или пиролизным сгоранием – топливо сгорает при высоких температурах в камере и при недостатке кислорода. При этом выделяется древесный газ, называемый пиролизным, который также сгорает в процессе его вывода из котла.

Также котлы, работающие на твердом топливе, могут иметь различные схемы и конструкции теплообменников. Сам теплообменник может быть выполнен в виде змеевика, опоясывающего топливную камеру и трубы, или в виде сплошной металлической рубашки, которая закрывает топливник со всех сторон.

Котел на твердом топливе – как изготовить самостоятельно

Наиболее эффективными по КПД (≥ 90%), несложными в изготовлении и надежными в работе считаются твердотопливные газогенераторные аппараты. Работает такой нагревательный прибор на принципе «медленного» горения топлива при недостаче кислорода в топливнике. Из-за недостатка кислорода в камере образуется большой объем горючих газов, сгорание которых происходит в следующей камере. Примечательно, что горючие материалы – это дешевые и доступные дрова, торф или солома в брикетах (пеллеты), отходы маслобойни (шелуха подсолнечника), уголь, стружки или опилки, бытовые отходы.

Промышленный пиролизный котел стоит дорого (минимум 600-700$), хотя нравится многим своими характеристиками. По этой причине собрать котел верхнего горения в домашних условиях – проблема востребованная, решающая экономические семейные вопросы.

Сложности сборки не отпугивают мастеров – нужно уметь обращаться с электросваркой, читать чертежи и схемы. Нагревательное оборудование с нижней камерой сделать дороже и сложнее, поэтому для самостоятельной сборки котла рекомендуется схема с пиролизным сгоранием, камера для которого смонтирована в верхней части корпуса.

Устройство и изготовление котла с верхним горением

1. Для изготовления корпуса котла необходимо заготовить две металлические формы с разными размерами, которые соединяют сваркой друг с другом. Проще всего найти цилиндрические корпуса, например, от газовых, кислородных или других баллонов. Баллон большего размера будет служить наружным кожухом, меньший баллон – топочной камерой котла;
2. Расстояние между баллонами будет работать как рубашка – по нему будет проходить теплоноситель;
3. Баллон меньшего размера делится стальной перегородкой на два отделения – одна часть работает как топливник и воздушный распределитель, в другом отделении дожигается газ, выделяемый при реакции пиролиза;
4. Распределитель делается в виде телескопической конструкции, с одного торца которой сваркой крепится плоскость с лепестками, равномерно распределяющими сгорающие выделения;
5. С обратного торца в зону сгорания поступает воздух, чтобы поддерживать постоянное горение топлива;
6. Сгорая, объем закладки уменьшается, и распределитель передвигается ниже, перераспределяя подачу воздуха;
7. Чтобы контролировать горение, устанавливаются специальные приборы, работающие от электричества;

Для изготовления пиролизных котлов силами умельца понадобятся простые инструменты, недорогие материалы и понятные схемы:

1. Необходимо разработать свой чертеж или изготовить котел твердотопливный длительного горения своими руками чертежи для которого можно отыскать в общем доступе. В крайнем случае можно работать с общей или принципиальной схемой, на которой будут указаны основные размеры конструкции;
2. Аппарат постоянного тока для сварки металла, электроды 3 и 4 мм;
3. Болгарка и диски по металлу (шлифовальные и отрезные);
4. Металлический цилиндр (стальная труба или баллон) L = 1,3 м, Ø = 0,5 м, H = 3 мм (L – длина цилиндра, Ø – диаметр цилиндра, H – толщина стеки цилиндра);
5. Металлический цилиндр (стальная труба или баллон) L = 1,5 м, Ø = 0,45 м, H = 3 мм (L – длина цилиндра, Ø – диаметр цилиндра, H – толщина стеки цилиндра). Если нет баллонов или подходящих труб, можно изготовить корпуса из стальных листов размером 1250 х 2500 х 2,5 мм, прокатать их на заводе и сварить из них круглые корпуса;
6. Стальная труба Ø 60 мм, длина изделия – 1,2 м;
7. Два узких железных цилиндра Ø 0,5 м, шириной 25 мм. Такие элементы можно сформировать из листового железа и сварить;
8. Стальной лист для дверцы загрузочной и зольной камер;
9. Навесы, ручки для открывания дверец, воздушные задвижки;
10. Обрезки металлического уголка для ножек корпуса и для изготовления лопастей;
11. Асбестовый шнур или полотно из асбеста для теплоизоляции топочной и зольной дверцы;

Как изготовить корпус котла из труб

• Стальные трубы 0,5 и 0,45 м вкладываются друг в друга и соединяются металлическим кольцом, сделанным из пластины шириной 25 мм;
• Из листового железа вырезается заготовка Ø 0,45 м, один торец труб заваривается, чтобы получить цилиндр с тепловым контуром шириной 25 мм;
• В торце цилиндра вырезается прямоугольное отверстие размером 150-100 мм для дверцы зольной камеры. Затем люк приваривается, сама дверца крепится на петли и оснащается воздушной задвижкой;
• Выше по корпусу вырезается прямоугольник для закладки топлива. Размеры топочной дверцы рассчитываются, исходя из размеров топлива. Приваривается люк и на петли крепится дверца, которая также оснащается задвижкой. Дверцы рекомендуется варить с двойными стенками и с асбестовыми прокладками, чтобы уменьшить тепловые потери;

• Сверху в корпусе вваривается отрезок трубы для выпуска продуктов сгорания топлива;
• По размерам рубашки верху и внизу привариваются отрезки труб Ø 1 дюйм или ¾ дюйма, через которые будет подключаться отопление дома. На трубах нарезается резьба;

Осталось проверить все швы опрессовкой водой под давлением ≥ 2 кг/см 2 .

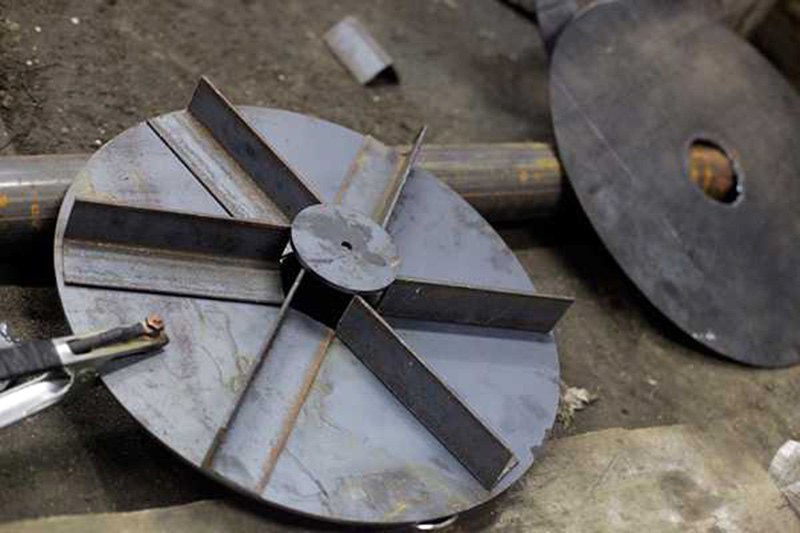

Как сделать распределитель воздуха

1. Из листового железа необходимо вырезать заготовку меньше на два-три сантиметра, чем, Ø внутр котла. По центру этой заготовки нужно вырезать сваркой отверстие Ø 60 мм (такое же, как диаметр трубы распределителя);
2. После изготовления распределителя для котлов нужно его закрепить. Для этого вырезается стальной круг Ø 500 мм, и по центру прорезается отверстие Ø 60 мм. Распределитель устанавливается в агрегат, верхнюю часть распределителя нужно продеть в это отверстие, после чего крышку котла можно герметично приварить. Для подъема и опускания распределителя к петле крепится стальной трос;
3. Снизу на круг привариваются отрезки уголка или швеллера, которые будут выполнять роль лопастей. Их можно изогнуть, как на фото, но можно оставить прямыми;
4. На противоположном конце сваркой крепится железная петля для подъема распределителя, устанавливается заслонка, которая предназначена для регулирования воздушной струи в зоне сгорания топлива.

Пиролизные котлы длительного горения своими руками чертежи которых в большом разнообразии можно найти в общем доступе, могут быть с нижней камерой, но такие конструкции намного сложнее изготовить своими руками. Такие агрегаты конструктивно выполняются с дымососом или с принудительным наддувом.

В таком исполнении воздух в камеру, предназначенную для догорания топлива, вдувается принудительно. Такой наддув создает высокое давление, благодаря которому происходит практически полное догорание. Вентилятор может крепиться или сразу на дверце топливника, или сбоку, с присоединением к камере металлическим рукавом.

Преимущества котлов с нижним горением топлива:

1. Вентилятор наддува может быть абсолютно любым;
2. Возможно совмещение топочной камеры с камерой догорания, так как осуществлением наддува обеспечивается необходимый объем воздуха, и регулировать его можно мощностью вентилятора.

Но это преимущество имеет и негативные стороны:

1. Из-за высокой скорости воздушной струи не весь воздух направляется в центр очага горения, и топливо будет сгорать не полностью;
2. Также из-за высокой скорости воздуха небольшой процент пиролизных газов не сгорает, попадая в дымоход в первоначальном виде, поэтому КПД более 80-90% получить с такой организацией процесса сгорания невозможно.
3. При слишком сильном наддуве котел может просто взорваться, поэтому необходимо тщательно рассчитывать скорость наддува и величину создаваемого давления.

Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

Устройство котла фабричного производства

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура . Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:

Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание! Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Обратите внимание! Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.

Изготовление котла длительного горения своими руками (видео)

Возможно Вам также будет интересно:

Коаксиальный дымоход для газового котла: нюансы монтажа и особенности конструкции

В каждом доме должно быть уютно и комфортно, но какой же уют без тепла? Для этого в домах оборудуют отопительную систему, которая выглядит в виде сложной разводки труб и котла.

Именно в котле находится теплоноситель, который нагревается и при помощи насосного оборудования проходит по трубам через радиаторы, отдавая часть тепла, и охлажденным возвращается обратно в котел. И действие вновь повторяется.

В наше время компании, выпускающие оборудование для систем отопления, предлагают широкий выбор вариантов нагревательных приборов. От дорогостоящих моделей до приемлемых по цене простому обывателю.

Но низкая цена, как правило, не подразумевает качество и долгий срок службы. В связи с этим некоторые потребители заинтересовались вопросом: как сделать котел отопления своими руками?

Постараемся помочь вам дельными советами и рекомендациями с предоставлением фото разных форм котлов.

Разновидности

Во-первых, стоит определиться с моделью котла, которая подойдет вашему жилищу. Это зависит от вида топлива, которое вы собираетесь использовать.

Разновидности моделей делят на:

Газовые

Это наиболее сложные по конструкции модели и очень похожие между собой. Для установки газового котла необходимо получить разрешение в службе газа, которая легко может воспротивиться его установке, ссылаясь на то, что нужно пройти опрессовку котла в их лаборатории.

Но имея акт проверки лаборатории, разрешение вам выдадут.

Электрические

Самые простые в изготовлении своими руками. Для этого достаточно взять бак и оснастить его ТЭНом, двумя патрубками, которые соединяются с контурами подачи и обратки. Нет необходимости устройства дымохода и камеры сгорания.

Но есть всё же два отрицательных момента: электроэнергия стоит дорого и при перепадах напряжения падает мощность котла и температура теплоносителя.

Твердотопливные

Самый популярный и оптимальный вид котлов в самостоятельном исполнении для дачных домиков. А дрова – самое дешевое топливо.

Жидкотопливные

Этот вариант очень трудоемкий. Потребуется строительство отдельного склада у дома, для хранения топливных ресурсов в соответствии с противопожарными нормами.

От него до помещения котельной нужно провести трубопровод с обязательным утеплением. В котле установить определенную горелку, которая требует непростой настройки.

Сооружение твердотопливного котла собственными силами

Чтобы сделать самостоятельно котел в частном доме, нужно обладать навыками и знаниями сварщика.

Для начала вам потребуется вооружиться следующими инструментами: сварочным агрегатом, автогеном, шлифовалкой, измерительным прибором в виде рулетки, мелком или маркирующим средством, молотком.

И приобрести необходимые материалы: трубы диам. 425, 100 и 25 мм, металл 4 мм, сгон для соединения диам. 25 мм – 2 шт., средние навесы, уголки из стали 25 мм, арматура диам. 8 мм.

Обратите внимание!

Без проектных набросков тоже не обойтись. Нужные чертежи котлов можно найти на определенных сайтах Всемирной паутины или в технических изданиях, но главное с подходящими размерами.

Подготовка к сооружению корпуса

Первым делом стоит подготовить необходимые детали. Короб высотой 100-120 см делается из трубы большего диаметра. Разрезаем её по указанным размерам и шлифовалкой зачищаем края.

Затем нужно прорезать квадратные окошки для топки (20х10 см) и поддувала размером 20х3 см, располагая друг над другом, но топка сверху.

От поддувала до низа корпуса должно быть 5 или 7 см, до топки вверх – 5 см. Края тоже следует обработать. Отрезанную часть трубы используйте как дверцу топки, зачистив края.

Теперь нужно прорезать отверстия для установки патрубков диам. 25 мм: одно для подачи, другое для обратки, расположенные друг напротив друга. Обратку делают сбоку на 0,15 м выше топки. Отверстие для теплоподачи прорезается на уровне 0,05 м от верха короба, и привариваются сгоны.

Обратите внимание!

Следующим этапом вырезаются три круга из металла: два диам. 425 мм и один диам. 412 мм. Круг меньшего диаметра будет располагаться внутри корпуса. По центру всех кругов проделывается отверстие диаметром немного более 10 см.

Дымоходная часть делается из трубы диам. 10 см длиной 120-130 мм. А в качестве ножек используется труба диам. 25 мм в количестве 4 отрезков по 5 см. Из арматуры изготавливается решето для сборника золы диам. 412 мм.

Сбор конструкции котла

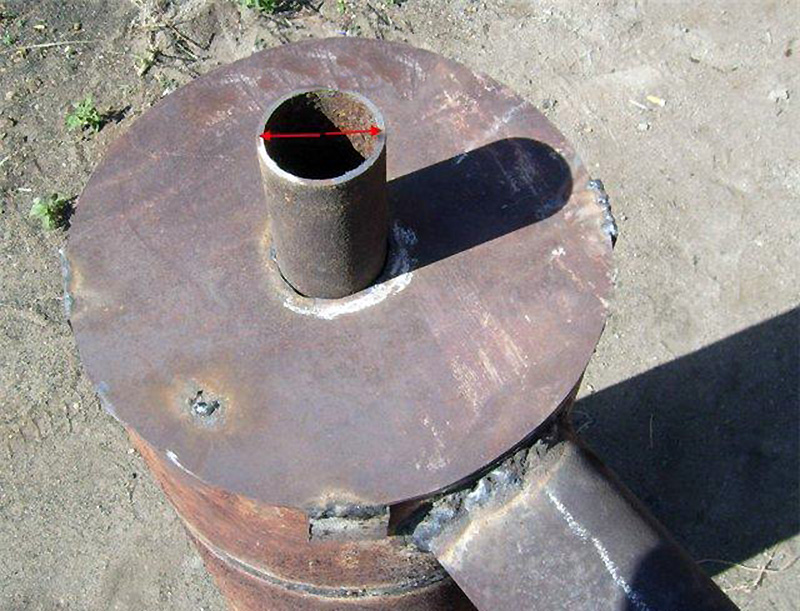

К кругу диам. 412 мм при помощи сварки крепится дымоход. После этого во внутренней части корпуса, вверх на 30-35 см от отверстия топки, привариваются на время упоры из арматуры. Поверх них устанавливается круг с дымоходом.

Следующий момент очень важен – это сварка круга с корпусом. Шов нужно сделать двухсторонний и качественный, так как он соединяет топку и бак для воды.

С обратной внутренней стороны дымохода устанавливается арматурная решетка. Делаются упоры из уголков, которые нужно приварить между топкой и поддувалом, и поместить на них решетку.

Обратите внимание!

В завершении сваркой прикрепляем круг диам. 425 мм к низу котла, привариваем ножки и петли для установки дверцы топки.

Проверка работоспособности котла

Когда ваше творение полностью готово, нужно пройти тестирование. Закройте один сгон, а в другой налейте воду. Если сварочные швы не пропускают воду, значит сварочные работы выполнены качественно.

Не стоит опасаться, что во время работы появится течь. Подключите котел к отопительной конструкции дачного домика, соединив сгоны с патрубками теплоносителя. Дымоходная труба должна располагаться вертикально вверх. В пределах чердака её необходимо утеплить.

Вот и пришло время первой топки. Для этого используйте не слишком много дров, чтобы протопить сам котел и дымоход. При скачке температуры может появиться конденсат, который может стать дегтем и сузит диаметр, что повлечет уменьшение тяги.

Во время топки нужно отрегулировать зазор в поддувало, обеспечив нужный размер для пропуска воздуха.

Верх закладки обычно располагается в 20 см от внутреннего круга для оптимального прогорания дров и угля. А дым и гарь будут выходить через дымоход.

Принцип действия

Думаем, вы уже и сами поняли, что котел — это та же печка на дровах. Энергия от сгорания дров прогревает теплоноситель над самой камерой сгорания.

Теплоноситель нагревается от внутреннего круга и дымохода, проходящего сквозь водяной резервуар. Корпус нагревается и аккумулирует остывание при отключении котла.

Горячий теплоноситель перемещается вверх и через верхний отсек перемещается в контур отопительной системы. А возвращается, охлажденным, через патрубок снизу в котел.

Установку котла на дровах можно сделать кубической формы из металла в 4 мм, но это более трудоемкий процесс, особенно отдельной сборки топки.

В корпусе помещают камеру сгорания, а теплоноситель сможет циркулировать между стенок. Такой вариант эффективен, но сложен в сооружении из-за большого количества сварных швов.

Теперь, при необходимости, вы можете сами соорудить котел для дачного дома!

Фото котла своими руками

В нынешние времена мало кто из домовладельцев готов приобретать отопительную технику, не разобравшись досконально, за что он платит свои кровные. Это касается и твердотопливных котлов, чей ассортимент достаточно широк. Но одному человеку достаточно знать технические характеристики оборудования, а другому важно понять принцип работы того или иного теплогенератора. Представляем вашему вниманию существующие на данный момент схемы твердотопливных котлов с описанием их работы. Они могут различаться в деталях у разных изделий, но на общий принцип это не повлияет.

Классические твердотопливные котлы

Это самый распространенный вид отопительных установок, сжигающих твердое топливо, их еще называют котлами прямого горения. В силу простоты конструкции данные агрегаты – самые дешевые из всех и потому приобретаются домовладельцами чаще всего.

Также популярны они и среди мастеров – самодельщиков, оттого и чертежи по изготовлению традиционных теплогенераторов отыскать несложно. Агрегаты можно условно разделить на 2 типа:

• энергонезависимые, работающие на естественной тяге дымохода;
• наддувные, с принудительным нагнетанием воздуха.

Первые функционируют по принципу обычной печи, только «одетой» в водяную рубашку. Объемная топливная камера располагается над зольником, отделяемая от него колосниками. Воздух из помещения поступает в топку через заслонку в дверце зольника и колосниковую решетку. Его количество регулирует термостат с цепным приводом, ориентирующийся на температуру воды в рубашке котла и управляющий воздушной заслонкой механически. Для лучшего восприятия процесса ниже показана схема твердотопливного котла:

Дымовые газы, выделяющиеся в топке, проходят через жаровые трубы теплообменника, омываемые снаружи водой. В зависимости от конструкции отопителя, продукты горения могут совершить 2 или 3 хода по газоходам, интенсивно обмениваясь теплом с водяной рубашкой. Отдав свою теплоту, газы покидают агрегат посредством дымохода.

Примечание. В приведенной схеме теплогенератора жаровые трубы расположены горизонтально. Есть модели и с вертикальными газоходами, но решающего значения это не имеет.

Энергонезависимые твердотопливные агрегаты не могут похвастать высоким КПД, максимум – 70%. Длительность горения зависит от объема топливника и режима работы, хотя настоятельно рекомендуется использовать их совместно с теплоаккумулятором. Второй тип котлов – более продуктивный, их КПД достигает 75% за счет принудительной подачи воздуха вентилятором. Устройство такой установки хорошо отражает схема работы твердотопливного котла, представленная ниже:

Котлы длительного горения

Данные агрегаты по эффективности не лучше традиционных, их показатели примерно такие же: у атмосферных котлов – до 70%, у наддувных – до 75%. А вот продолжительность горения с одной закладки дров или угля у них и вправду увеличена. Это достигается благодаря следующим техническим решениям:

• увеличенные размеры топливной камеры, куда вмещается вдвое больше дров, нежели в обычный котел;
• способ сжигания нетрадиционный – сверху вниз.

Такие теплогенераторы имеют цилиндрическую форму, поскольку реализовать идею в прямоугольном корпусе вряд ли возможно. Топка наполняется дровами доверху, разжигается сверху, а затем на них с помощью телескопической трубы опускается груз с отверстием для прохода воздуха. По мере прогорания груз опускается, из-за чего воздух все время подается непосредственно в зону пламени. На иллюстрации ниже изображена схема твердотопливного котла длительного горения:

Воздух проходит по телескопической трубе тоже сверху вниз, побуждаемый естественной тягой дымохода либо нагнетаемый вентилятором. Конструкцией не предусмотрен теплообменник, процесс нагрева теплоносителя происходит напрямую, хотя дымовые газы тоже успевают отдать часть своего тепла. Благодаря описанному способу сжигания котел и система отопления могут работать с одной загрузки древесины до 12 часов, а угля – до 2 суток.

Пиролизные котлы

Принцип действия данных теплогенераторов основан на раздельном сжигании в двух камерах, сообщающихся между собой через форсунку из огнеупорного кирпича. В первичной камере, расположенной сверху, тлеют дрова при ограниченной подаче воздуха вентилятором. В результате происходит процесс пиролиза, иначе – газификации, при котором выделяется смесь горючих газов. Она перемещается во вторую камеру, где и дожигается при поступлении вторичного воздуха. Рабочая схема пиролизного котла, работающего на твердом топливе, выглядит следующим образом:

Дымовые газы из вторичной топки попадают в жаротрубный теплообменник в виде вертикальных газоходов, окруженных водяной рубашкой. Там они остывают, передавая тепло воде, и покидают котел через дымоходный патрубок. Производительностью вентилятора управляет электронный блок – контроллер, ориентируясь на показания датчиков давления и температуры.

В целом теплогенератор имеет неплохие показатели эффективности – порядка 80%, но при этом агрегат существенно дороже классического. Кроме того, котел показывает высокий КПД только при работе на сухих дровах, хотя это утверждение справедливо и для других твердотопливных агрегатов.

Котлы на пеллетах

Эта группа теплогенераторов – самая прогрессивная из всех, хотя и самая дорогая. Недешево обойдется как сам отопитель, так и его установка с подключением. Но пеллетные котлы стоят своих денег: они эффективны (КПД – до 85%), полностью автоматизированы и лишены инертности, присущей остальным твердотопливным «собратьям». Поскольку запаса топлива в бункере хватает на 3-7 дней работы, то их можно смело отнести к агрегатам продолжительного горения.

Конструктивно установки схожи с газовыми отопителями, поскольку снабжаются горелками двух типов: ретортной и факельной. На рисунке представлен чертеж твердотопливного котла длительного горения на пеллетах с разными типами горелок:

Организация теплопередачи здесь такая же, как и в других теплогенераторах, - с помощью жаротрубных теплообменников. Высокая эффективность достигается за счет другого: сухого качественного топлива и контролируемого автоматикой сжигания. Но если попадутся влажные либо рыхлые пеллеты, то и КПД агрегата резко снизится.

Для справки. По такому же принципу действуют и автоматические угольные котлы, только горелки в них бывают одного типа – ретортные.

Немного о контурах для ГВС

В силу своих особенностей любые твердотопливные отопители мало приспособлены для прямого нагрева воды на нужды ГВС. Тем не менее некоторые производители все же встраивают в свои изделия второй контур в виде змеевика. При этом схема двухконтурных твердотопливных котлов бывает разной, змеевик может располагаться внутри водяной рубашки и прогреваться от теплоносителя. В других моделях его помещают внутрь топливника либо над ним.

Оптимальный вариант – не помещать теплообменник внутрь дровяного теплогенератора, а готовить воду в бойлере косвенного нагрева, что будет служить одновременно и тепловым аккумулятором. Но приобрести подобное оборудование не всем под силу, поэтому пользователям все еще интересны двухконтурные агрегаты, хотя обеспечить все потребности в горячей воде они вряд ли смогут. Ниже представлена схема установки котла функцией подогрева воды для ГВС:

Заключение

Как видите, устройство и принцип работы теплового оборудования на твердом топливе может весьма различаться. Необходимо отметить, что для удобства схемы различных котлов представлены в порядке удорожания конструкции. Вам остается только обработать эту информацию и сделать для себя правильный выбор.
