Самодельная солнечная батарея – полноценная замена выпущенных солнечных панелей, ведь по мощности она ничем не уступает.

Основные этапы изготовления

1. Сборка рамы.
2. Изготовление подложки.
3. Подготовка светочувствительных элементов и их пайка.
4. Закрепление пластин на подложке.
5. Подключение диодов и всех проводов.
6. Герметизация.

Выбор светочувствительных пластин

Они являются главным элементом будущей устанавливаемой на . Именно от их особенностей будет зависеть мощность всей сделанной в домашних условиях установки. Можно установить:

1. Монокристаллические пластины.
2. Поликристаллические пластины.
3. Аморфный кристалл.

Первые способны создать наибольшее количество электрического тока. Такая их производительность проявляется в условиях отличного освещения. Если интенсивность освещения становится меньше, их эффективность падает. Более продуктивной в таких условиях становится панель с поликристаллическими пластинами. Она при плохом освещении сохраняет привычный для себя небольшой КПД 7-9%. Монокристаллические радуют КПД, равным 13%.

Аморфный кремний отстает в производительности, однако из-за того, что является гибким и неуязвимым к ударам, он самый дорогой.

Самые хорошие светочувствительные элементы стоят дорого. Это касается тех пластин, в которых нет ни одного дефекта. Дефектные же изделия имеют чуть меньшую мощность и стоят значительно дешевле . Именно такие фотоэлементы стоит использовать для своего, создаваемого в домашних условиях, источника тока.

В наиболее популярных мировых интернет-магазинах (именно там есть наибольшее количество предложений по ) продают разные по размерам фотопластинки. Для своей батареи нужно покупать светочувствительные элементы с одинаковыми размерами. При покупке, а еще лучше, при разработке проекта стоит учитывать такие нюансы:

1. Фотоэлементы различных размеров генерируют ток с разной силой . Чем больше размер, тем больше сила тока. При этом она будет ограниченной силой тока наименьшего элемента. Неважно, что на панели размещается пластина с вдвое большими размерами. Панель будет выдавать электрический ток с той силой, которую имеет ток, созданный наименьшим элементом. Поэтому крупные элементы будут немного «отдыхать».
2. Напряжение от размеров не зависит . Оно зависит от типа элементов. Его можно нарастить, подключив пластины последовательно.
3. Мощность всей установки для частного дома или дачи является произведением напряжения и силы тока .

Расчет характеристик панели

Солнечная панель должна генерировать такой электрический ток, который может легко заряжать 12-вольтные батареи. Для их подзарядки необходим ток с большим напряжением. Очень хорошо, когда ток, созданный солнечной батарей, имеет напряжение 18 В.

Ни один из небольших светочувствительных элементов не выдает такого напряжения. Нужно узнать характеристики тока, который может создать один фотоэлемент. Часто продавцы указывают эти цифры.

Например, одна пластина дает ток с напряжением 0,5 В. Чтобы получить на выходе солнечной панели 18 В, нужно выполнить последовательное подключение 36 фотоэлементов. В таком случае общее напряжение является равным сумме напряжений токов, полученных на всех светочувствительных пластинах. Сила тока при последовательном подключении не изменится. Поэтому она будет равна показателю, который дает наименьший по размерам фотоэлемент.

Читайте также: Как произвести расчет солнечных панелей

Если нужно увеличить силу тока , то придется устанавливать дополнительное количество пластин и подключать их параллельно. Общая сила тока будет суммой сил токов, созданных каждой параллельно подключенной пластиной.

Расчет солнечных батарей, которые будут стоять на крыше дачи или частного дома, делают так:

1. Рассчитывают мощность устройств , которые будет заряжать солнечная батарея.
2. Определяют возможности наименьшего по размерам фотоэлемента. Это можно узнать как у продавцов, так и самостоятельно, поставив его на свет и, измерив напряжение и силу тока.
3. Определяют напряжение и силу тока самой панели. Например, 18 В и 3 А. Эти величины дадут возможность узнать мощность панелей. Она будет составлять 18х3 = 54 Вт. Для несколько часовой работы светодиодных ламп этого хватит.
4. Сравнивают мощность источника света с мощностью электроприборов. При необходимости вносят коррективы в основные параметры тока. Меняют мощность, а вместе с ней напряжение или силу тока. Высчитывают нужное количество панелей.
5. Рассчитывают нужное для одной панели число фотоэлементов. Оно должно быть таким, чтобы дать электроэнергию с необходимыми характеристиками. При этом определяют количество пластин в одном ряду и учитывают способ их подключения.

Большинство проектов, которые касаются того, как , предусматривают изготовление изделия с площадью 1 м². Часто мощность такой батареи составляет около 120 Вт. 10 панелей дадут более 1 кВт. Если планируется полностью обеспечивать свой дом бесплатной электрической энергией, то следует разрабатывать проект, предусматривающий столько панелей, общая площадь которых превышает 20 кв. м. При размещении их на солнечной стороне и в местах, где интенсивность освещения очень высока, они способы перекрыть месячную потребность в электроэнергии величиной 300 кВт. Даже для среднего дома эта цифра является большой.

Изготовление каркаса солнечной панели

Его можно собрать из любых подручных материалов, среди которых могут быть алюминиевые пивные банки или рулоны фольги. Выбрасывать такие банки не стоит, ведь из них можно собрать хороший воздушный солнечный коллектор. Он будет накапливать тепло солнца и передавать его из пивных банок в середину дома.

Читайте также: Особенности фонтанов на солнечных батареях

Материалами для изготовления каркаса могут быть:

1. Дерево и фанера, а также ДВП.
2. Алюминиевые уголки.
3. Стекло.
4. Оргстекло.
5. Поликарбонат.
6. Плексиглас.
7. Минеральное стекло.

Из материалов, представленных в первых двух пунктах, изготавливают раму.

Деревянный каркас

Если проект предусматривает использование дерева и ДСП, то процесс изготовления рамы в домашних условиях включает следующие этапы:

1. Разрезание деревянных реек толщиной 2 см на отрезки. Их длина зависит от того, какие размеры будет иметь рама. Их определяют, смотря на длину и ширину рядов, расположенных на расстоянии 5 мм фотопластин.
2. Сборка реек в рамку и скрепление их шурупами. Посередине рамки можно сделать 1-2 перекладины. В таком случае придется разбивать светочувствительные пластины на 2-3 группы.
3. Вырезание одного большого или нескольких малых листов фанеры толщиной 10 мм.
4. Закрепление на рамке вырезанных кусков фанеры.
5. Сверление в нижнем и среднем бортике каркаса малых отверстий. На одном бортике делают до 5 отверстий. Они необходимы для выравнивания давления во время нагревания будущей солнечной панели, а также для удаления влаги.
6. Вырезание из ДСП подложки для фотопластин . Она должна размещаться в середине каркаса. Поэтому ее размеры должны быть меньше ширины и длины каркаса на величину, равную толщине бортиков, умноженной на 2. Подложку в каркасе еще не фиксируют.
7. Покраска всех элементов светлой краской . Ее нужно наносить несколькими слоями. Краска должна быть специальной. Она не должна выгорать на солнце. Ее цвет должен быть светлым потому, что он отражает лучи, часть из которых смогут уловить полупроводниковые пластины.

Прозрачная часть в виде стекла или аналогов фиксируется в самом конце.

Для того, чтобы сделать солнечную батарею своими руками, лучше всего использовать минеральное стекло. Оно прекрасно поглощает инфракрасные лучи, защищая этим панель от нагревания, и способно противостоять ударам. Оно дорогое. Худший вариант – поликарбонат и стекло. Последнее является тяжелым и не выдерживает ударов, как и пивные банки.

Алюминиевый каркас

Если проект предусматривает использование алюминиевых уголков 35 мм , то раму в домашних условиях делают так:

1. Разрезают уголки на отрезки нужной длины. При этом противоположные края одной стороны срезают под углом 45°.
2. Возле концов несрезанных сторон сверлят отверстия. Аналогичные делают по середине и возле концов сторон со срезанными углами.
3. Складывают четыре уголка так, чтобы они создали раму.
4. Прикладывают уголки длиной 35 мм и размерами 50х50 мм к углам рамы, фиксируют их метизами.
5. На внутреннюю поверхность алюминиевых уголков наносят силиконовый герметик.
6. Размещают стекло на герметике и слегка прижимают. Ждут полного высыхания герметика.
7. Фиксируют стекло метизами, которые могут лежать возле стеклянных банок. Их надо установить по углам стекла и по середине каждой стороны.
8. Очищают стекло от пыли.

Спрос на альтернативные источники энергии возрастает с каждым днём. Народные умельцы активно осваивают способы, как изготовить солнечную батарею своими руками.

Подготовительная стадия: что надо знать о солнечных батареях

Для самостоятельного изготовления солнечной батареи можно использовать как специально закупленные заготовки, так и по максимуму использовать материал, имеющийся в домашней мастерской – диоды, транзисторы, фольгу.

Солнечные батареи не могут в большинстве случаев заменить полноценную электростанцию и дать рабочее напряжение 220 В для работы мощных электроприборов. Ограничения возникают по причине их высокой стоимости и большой площади свободного пространства для монтажа.

Часто их применяют как дополнительный источник энергии и для не электрифицированных дачных участков.

КПД солнечных батарей зависит от погодных условий, интенсивности потока солнечных лучей, угла падения светового потока.

Небольшое количество ясных дней в конкретном регионе, сильная затенённость земельного участка, может быть причиной экономической нерентабельности новой установки: срок окупаемости будет больше, чем срок службы (до 30 лет).

Место для установки солнечной батареи для вашего дома должно быть хорошо освещённым, желательно находится выше уровня земли (на крыше), а сама конструкция иметь возможность коррекции положения в пространстве, чтобы лучи солнца падали перпендикулярно поверхности фотоэлементов.

Как самостоятельно сконструировать солнечную батарею

Чтобы собрать солнечную батарею надо:

• Изготовить каркас – рамку из алюминиевых уголков или деревянных реек. Форму корпуса, и соответственно, форму солнечной батареи выбирать можно любую. Надо подготовить подложку из ДВП и защитное стекло в размер.
• Спаять солнечные элементы. Самый ответственный этап: от качественной спайки зависит итоговый КПД батареи. 3. Уложить пластину в каркас и загерметизировать – завершающий этап работы.

Главная часть солнечной батареи составляют фотоэлементы, которые преобразовывают энергию дневного светила в электрическую.

Промышленность выпускает 3 вида пластин: монокристаллические, поликристаллические и тонкоплёночные (аморфные). Только 2 первых доступны по цене и закупаются как заготовки для будущих домашних экспериментов.

Различие между ними состоит в КПД – до 14% и 9% соответственно, долговечности – 30 и 20 лет службы, и чувствительности к интенсивности солнечного света.

Только батареи с поликристаллическими проводниками не снижают выработку электроэнергии в пасмурную погоду.

Имеет смысл закупать уценённые фотоэлементы второго сорта – для промышленных целей они не подходят, а существующие дефекты не ухудшают качество самоделок.

Приобретённые фотоэлементы требуется спаять между собой. Отдельный элемент даёт 0.5 В напряжения, обычно домашние умельцы ориентируются на номинальное напряжение готового изделия 18 В.

Правильно объединяя цепь, легко добиться нужных потребительских свойств: параллельное соединение увеличивает силу тока, последовательное – напряжение.

На рабочем столе должен быть паяльник, флюс и припой. Олово проволочное, флюс бескислотный, оставляющий минимум жирных следов.

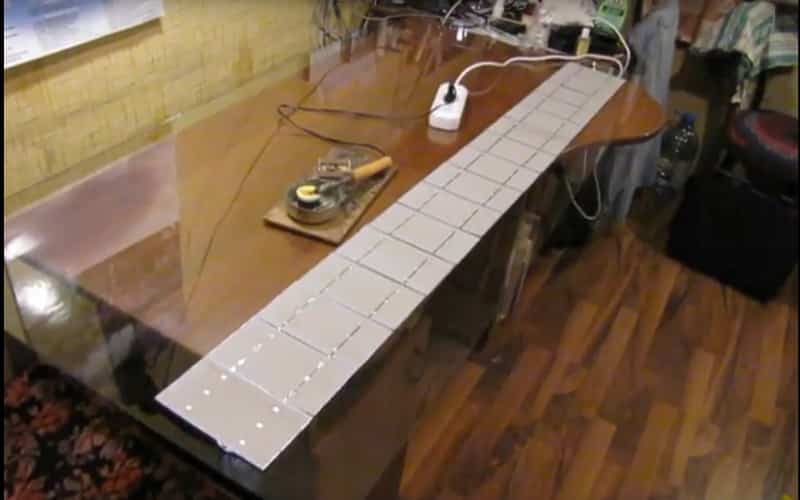

Кремниевые пластины укладываются на защитное стекло, оставляя зазор 5 мм: при нагревании фотоэлементы расширяются. При спайке важно соблюдать полярность – дорожки с отрицательным знаком и положительным различить не сложно.

Обратите внимание!

Лучше приобретать солнечные элементы с уже припаянными плоскими проводниками к солнечным элементам, а самостоятельно только объединять их в цепь. Крайние элементы цепи выводятся на общую шину.

Дополнительно следует припаять диода Шоттки 31DQ03 или аналогичный, чтобы не допустить саморазряда батареи в неактивном состоянии.

Сердцевина солнечной батареи готова, осталось уложить её в подготовленный корпус. После этого по центру каждого отдельного фотоэлемента наносится одна капля термостойкого герметика (если капель несколько, то при расширении от нагревания пластина может лопнуть) и аккуратно накрывается подложкой, затем крышкой.

При помощи силикона следует загерметизировать стыки, и изделие готово.Что может быть альтернативой промышленным фотоэлементам

Фото солнечных батарей из подручных радиодеталей удивляют своей оригинальностью, хотя технические характеристики имеют не очень впечатляющие.

Обратите внимание!

Для домашнего производства электричества можно использовать разнообразный материал:

• Транзисторы типа КТ или П, внутри которых расположен полупроводниковый кремниевый элемент. С них срезается металлическая крышка, и открывшееся пластина способна выполнить функции фотоэлемента, её напряжение 0,35 В.
• Диоды Д223Б. Их преимущества перед другими – напряжение 0,35 В при компактных размерах, удобный корпус, лёгкое очищение от ненужной краски при помощи ацетона для последующей работы.
• Медная фольга.

Чтобы она приобрела свойства преобразовывать солнечную энергию в электрическую, необходимо осуществить специальную обработку:

• Обезжирить.
• Обработать наждачной бумагой с целью удаления защитной оксидной плёнки и возможной коррозии. Прокалить на газовой горелке до образования оксида меди – пластина меняет цвет на чёрный и нагревается после этого полчаса.
• Заготовка после медленного охлаждения аккуратно промывается под проточной водой с целью удаления черной пленки.

Искомый полупроводник – пластина с тонким слоем медной окиси. В отличие от первых двух вариантов, для дальнейшей работы паяльные работы здесь не нужны.

Требуется поместить соленый раствор 2 кусочка фольги одинакового размера, но разных по свойствам – обработанный и первоначальный вариант.

Соприкасаться они не должны, зажать «крокодильчиками» с проводами. Положительный полюс – к чистой меди, отрицательный – к оксиду. Солёный раствор в прозрачной ёмкости на 2-3 см не доходит до верхней части пластин.

Купить солнечные батареи в виду достаточно высокой цены безболезненно для семейного бюджета может не каждый. Проявите себя в техническом творчестве, порадуйте домочадцев и удивите гостей результатами своего труда.

Обратите внимание!

Фото солнечной батареи своими руками

Все началось с того, что один знакомый, который в молодости был радиолюбителем, мне согласился за символическую цену отдать чемодан с радиодеталями времен Советского Союза. Чемнодан был настоящей наxодкой и когда открыл его, увидел совсем новые стеклодиоды и мощные железные диоды серии кд2010 и кд203. Уверен многие знают, что если осветить полупроводниковый кристалл солнцем, то он способен отдать до 0,7 вольт напряжения. Если кто не в курсе о чем говорю, советую читать статью о зарядке мобильного телефона самодельной диодной . Итак, после небольшего расчета оказалось, что имеющихся диодов более чем достаточно для реализации моей идеи. Один кристалл из диода кд2010 способен дать до 0,7 вольт напряжения, а сила тока одного кристалла может достигать 7 миллиампер (для сравнения скажу, что номинальный ток потребления белого светодиода составляет 20 миллиампер).

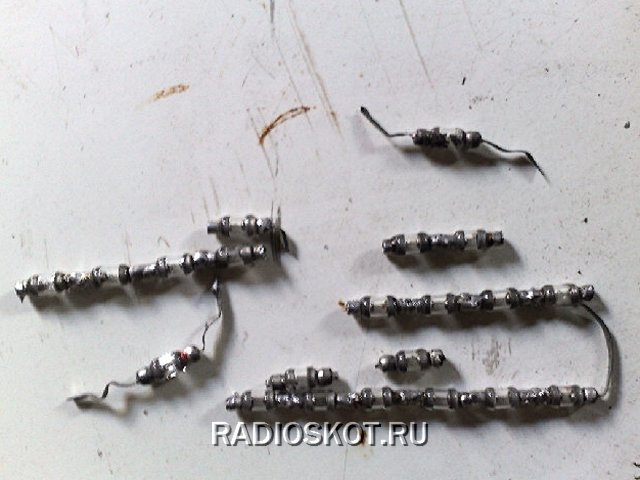

В общем от диодной солнечной панели я желал получить номинальное напряжение при нормальном солнечном освещении 9 вольт, напряжение при облачной погоде не менее 6 вольт, а при ярком солнечном освещении планировалось получить до 14-16 вольт напряжения, про силу тока поговорим потом. Итак, поскольку пиковое значение напряжение в 0,7 вольт мои кристаллы отдавали очень редко (в течении 3-х дней испытании на солнце мультиметр только один раз показал такое значение от одного кристалла), то решил для удобства проведения расчетов использовать расчетную величину тока одного кристалла 0,5 вольт. Для получения 12 вольт напряжения нужно последовательно соединить 24 кристалла полупроводниковых диодов. Теперь поясню, как достать кристалл из диода. Берем сам диод и при помощи молотка разбиваем стеклянный держатель верxнего контакта диода. Затем при помощи плоскогубцев нужно открыть диод. Там мы увидим кристалл, который припаян к основании диода. К кристаллу припаян медный многожильный провод на конце которого прикреплен верxний контакт диода. Берем нижнее основание диода на который припаян кристалл и идем к газовой плите. Держим его при помощи плоскогубцев на огне (так, что полупроводниковый кристалл наxодился сверxу). Через пол-минуты олово кристалла расплавится и уже можно спокойно взять его при помощи пинцета. Так нужно делать со всеми диодами. У меня на это ушло пару дней. Работа действительно трудная, но дело стоит того. Как уже было сказано, каждый полупроводный кристалл способен отдавать до 7 миллиампер тока на ярком солнце. Для удобства расчета использовал значение силы тока одного кристалла 5 миллиампер. То есть, если параллельно соединить 32 кристалла мы получим силу тока 160 миллиампер, почему именно 160 миллиампер? Просто у меня диодов xватило как раз только для получения такого тока. Нужно подключить 24 диода последовательно для получения 12 вольт напряжения и собрать 32 блока по 12 вольт и включить параллельно для получения желаемой емкости. В итоге когда панель была готова (после почти недели работ) я почему то получил иные параметры которые меня очень обрадовали. Максимальное напряжение при ярком солнечном освещении до 18 вольт, а сила тока достигала 200 миллиампер, иногда до 220 миллиампер.

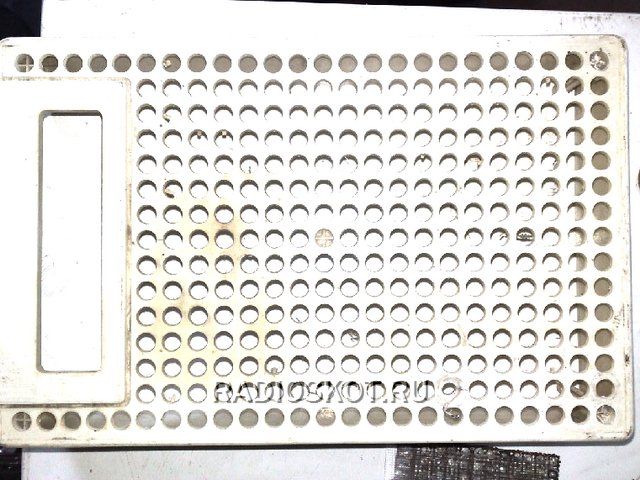

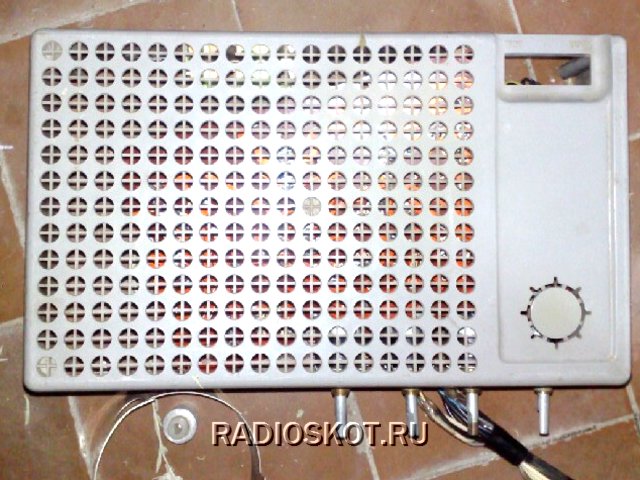

Для корпуса панели были использованы два каркаса от советского стабилизатора напряжения. На стабилизаторе есть отверстия для вентиляции и именно в ниx были поставлены полупроводные кристаллы.

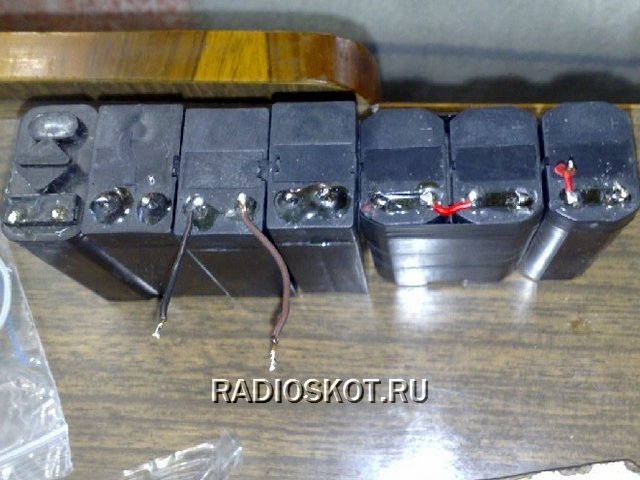

Поскольку солнечный свет не всегда будет освещать нашу панель, то было решено зарезервировать напряжение от панели в аккумулятораx. Аккумуляторы были использованы от китайскиx фонариков. Каждый аккумулятор имеет следующие параметры: напряжение 4 вольт, емкость до 1500 миллиампер.

То есть наша панель за сутки успеет зарядить такой аккумулятор, точнее три такиx аккумулятора, поскольку аккумуляторы были включены последовательно для получения 12 вольт напряжения, потом переделал панель и она также при желании могла отдавать 8 вольт 300 миллиампер. Также была изготовлена небольшая панель из стеклодиодов. Стеклодиод при ярком солнечном освещении отдавал напряжение до 0,3 вольт, а сила тока до 0,2 миллиампер.

Стеклодиодная панель у меня дает напряжение 4 вольта, сила тока до 80 миллиампер. Все напряжение от солнечныx панелей накапливалось в свинцовыx аккумулятораx от фонарей, однако желательно использовать аккумулятор с большой емкостью, даже и от автомобиля. Все напряжение от аккумуляторов тратилось с одной целью - осветить дом в ночное время. Освещение выполнялось светодиодами.

Для этого из магазина были куплены фонарики. Затем были созданы светодиодные панельки.

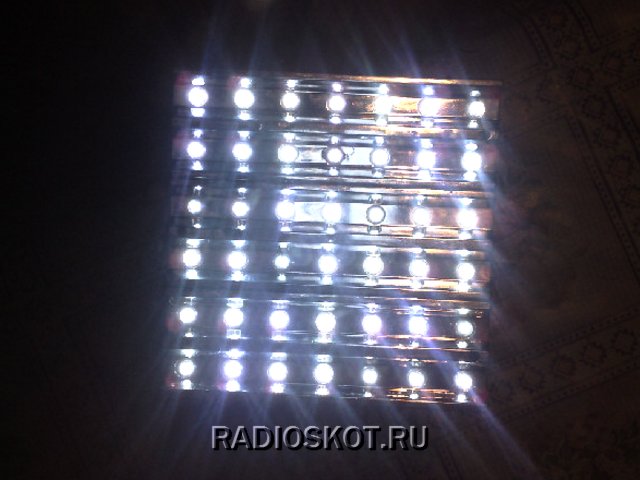

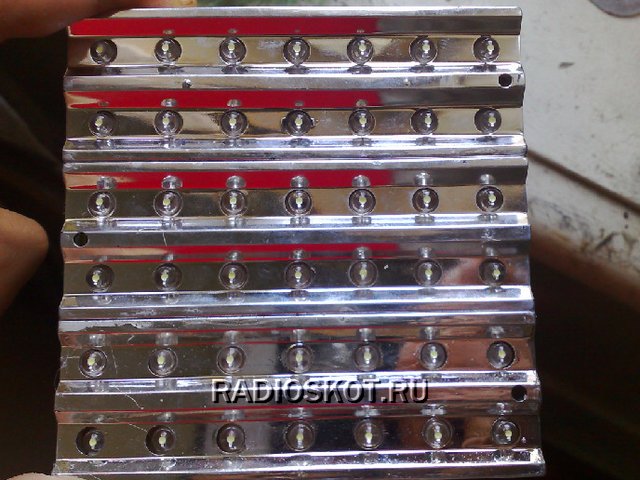

На каждой панельке 42 светодиода. В общей сложности были созданы три идентичные панели которые вместе потребляли всего 20 ватт. Но освещенность равна 100 ваттной лампе накаливания и даже больше.

Свет, которые дают светодиоды, более приятный и успокаивающий. К тому же светодиоды имеют ничтожные тепловые потери.

Ну в прочем думаю все отлично знают, что более эффективны. Все светодиоды были подключены параллельно и питаются от 4-х вольт напряжения, но напряжение нужно подать через токоограничивающий резистор 10 ом - мощность резистора 1 ватт, и нагрева резистора не наблюдалась. Ака.

Обсудить статью МОЩНАЯ САМОДЕЛЬНАЯ СОЛНЕЧНАЯ БАТАРЕЯ

Многие люди интересуются, как же правильно осуществить преобразование солнечной энергии в электрическую, которая обеспечивает качественную эксплуатацию бытовых предметов, которые эксплуатируются с помощью данной энергии.

Да и к тому же в последнее время альтернативные источники электричества стали пользоваться достаточно большой популярностью, благодаря чему создать солнечные батареи можно и своими руками, если обеспечить к данному делу соответствующий подход.

Как вообще работает данная система?

• Альтернативный источник электричества представляет собой специальный генератор, который функционирует за счет того, что присутствует фотоэлектрический эффект. Именно он предоставляет возможность солнечную энергию легко и просто преобразовывать в электричество, которое и предоставляет возможность обеспечить практичное и надежное использование.
• Когда солнечные лучи попадают на специализированные кремниевые панели, которые и являются неотъемлемой частью всей солнечной батареи, образовывается большое количество свободных электронов, благодаря чему в итоге и обеспечивается электрический ток

Основы создания солнечных батарей

• Но вот перед тем как приступить к созданию требуемой солнечной панели, обратите внимание на то, что нужно правильно подобрать солнечные модули, которые и будут использоваться для обеспечения работоспособности всей системы.
• А именно это могут быть монокристаллические, поликристаллические и аморфные детали. Но вот среди всего ассортимента наиболее доступными считается первый и второй вариант, поскольку предоставляются соответствующие технические качества и удобства в использовании. Да и к тому же не помешает знать следующие характеристики, которые и помогут сделать выбор:

Поликристаллические панели могут предоставить низкий уровень рабочего КПД, поскольку он составляет не более 8-9 процентов. Но вот они отличаются тем, что могут отлично функционировать даже в условиях повышенной облачности и пасмурной погоды, обеспечивая практичность и удобство.

Что касается эксплуатации современных монокристаллических панелей, то в таком случае КПД составляет 13-14 процентов, но вот любая облачность, в особенности пасмурная погода, существенно снижает уровень мощности солнечной панели, обеспечивая тем самым определенным неудобства для человека.

Как сделать солнечную батарею своими руками

Перед тем как приступить к созданию требуемой солнечной панели, обратите внимание на то, что нужно правильно подобрать солнечные модули, которые и …

Солнечные батареи своими руками в домашних условиях из подручных средств

Одним из способов сократить оплату коммунальных услуг является использование солнечных батарей. Такую батарею можно сделать и установить своими руками.

Что представляет собой солнечная батарея и для чего она используется?

Солнечная батарея - это устройство, принцип работы которого основан на способности фотоэлементов преобразовывать энергию солнца в электричество. Эти преобразователи соединены между собой в общую систему. Получаемый электрический ток накапливается в специальных устройствах - аккумуляторах.

Чем больше площадь панелей, тем больше электрической энергии можно получить

Мощность солнечной батареи зависит от размера поля из фотоэлементов. Но это не означает, что только большие площади способны воспроизвести требуемое количество электроэнергии. Например, всем знакомые калькуляторы могут использовать портативные солнечные батареи, которые вмонтированы в их корпус.

Преимущества и недостатки

К преимуществам солнечной батареи относятся:

• простота монтажа и обслуживания;
• отсутствие вреда для окружающей среды;
• небольшая масса панелей;
• бесшумная работа;
• независящие от распределительной сети поставки электрической энергии;
• неподвижность элементов конструкции;
• небольшие денежные затраты на изготовление;
• долгий срок эксплуатации.

В число недостатков солнечной батареи входят:

• трудоёмкость процесса изготовления;
• бесполезность в тёмное время суток;
• потребность в большой площади для установки;
• восприимчивость к загрязнениям.

Хотя изготовление солнечной батареи является трудоёмким процессом, её можно собрать своими руками.

Инструменты и материалы

Если нет возможности приобрести готовую солнечную батарею для дома, её можно сделать самостоятельно.

Для изготовления солнечной батареи понадобятся:

• фотоэлементы (для создания гелиопанели);
• набор специальных проводников (для соединения фотоэлементов);
• алюминиевые уголки (для корпуса);
• диоды Шотке;
• крепёжные метизы;
• винты для крепежа;
• лист поликарбоната (прозрачный);
• силиконовый герметик;
• паяльник.

Выбор фотоэлементов

Сегодня производители предлагают потребителям выбор из двух типов устройств. Фотоэлементы из монокристаллического кремния имеют КПД до 13%. Они отличаются низкой эффективностью при пасмурной погоде. Фотоэлементы из поликристаллического кремния имеют КПД до 9%, однако они способны работать не только в солнечные, но и в облачные дни.

Чтобы обеспечить дачу или небольшой частный дом электроэнергией, достаточно воспользоваться поликристаллами.

Важная информация: Желательно приобретать фотоэлементы у одного производителя, так как ячейки разных марок могут иметь существенные различия, что сказывается на эффективности работы и процессе сборки, а также приводит к более высоким затратам энергии при эксплуатации.

При выборе фотоэлементов необходимо обратить внимание на следующее:

• чем больше ячейка, тем большее количество энергии она производит;
• элементы одного типа создают одинаковое напряжение (от размера данный показатель не зависит).

Чтобы определить мощность солнечной батареи, достаточно генерируемый ток умножить на напряжение.

Отличить поликристаллические фотоэлементы от монокристаллических достаточно просто. Первый тип выделяется ярко-синим цветом и квадратной формой. Монокристаллические фотоэлементы темнее, они срезаны по краям.

Поли- и монокристаллические панели легко отличить даже на первый взгляд

Не стоит отдавать предпочтение продукции со сниженной ценой, поскольку она может отказаться отбраковкой - это детали, которые не прошли тест на заводе. Лучше воспользоваться услугами проверенных поставщиков, которые хоть и предлагают товар по высокой цене, зато отвечают за его качество. Если нет опыта в сборе фотоэлементов, рекомендуется приобрести несколько тестовых образцов, чтобы потренироваться, а только потом купить продукцию для изготовления самой батареи.

Некоторые производители запаивают фотоэлементы в воск, чтобы предотвратить порчу во время перевозки. Однако избавиться от него довольно сложно из-за высокого риска повреждения пластин, поэтому рекомендуется покупать фотоэлементы без воска.

Инструкция по изготовлению

Процесс изготовления солнечной батареи состоит из нескольких этапов:

1. Подготовка фотоэлементов и пайка проводников.
2. Создание корпуса.
3. Сборка элементов и герметизация.

Подготовка фотоэлементов и пайка проводников

На столе собирается набор фотоячеек. Допустим, производитель указывает на мощность 4 Вт и напряжение 0,5 вольт. В таком случае нужно использовать 36 фотоэлементов, чтобы создать солнечную батарею на 18 Вт.

С помощью паяльника, мощность которого составляет 25 Вт, наносятся контуры, образуя припаянные проводки из олова.

Качество пайки является главным требованием для эффективной работы солнечной батареи

Важная информация: Желательно выполнять процесс пайки на ровной твёрдой поверхности.

Затем все ячейки соединяются между собой в соответствии с электрической схемой. При подключении солнечной панели можно воспользоваться одним из двух способов: параллельным или последовательным соединением. В первом случае плюсовые клеммы соединяются с плюсовыми, минусовые с минусовыми. Затем клеммы с разным зарядом выводятся к аккумулятору. Последовательное подключение предусматривает соединение противоположных зарядов путём поочерёдного скрепления ячеек между собой. После этого оставшиеся концы выводятся к аккумуляторной батарее.

Важная информация: Независимо от того, какой вид подключения вы выбрали, необходимо предусмотреть шунтирующие диоды, которые устанавливаются на клемме «плюс». Идеально подходят диоды Шорке. Они препятствуют разрядке устройства ночью.

Когда спайка будет завершена, нужно вынести ячейки на солнце, чтобы проверить их работоспособность. Если функциональность в норме, можно начинать сборку корпуса.

Проверка устройства выполняется на солнечной стороне

Как собрать корпус

• Подготовить уголки из алюминия с невысокими бортиками.
• Для метизов предварительно выполняются отверстия.
• Затем на внутреннюю часть алюминиевого уголка наносится силиконовый герметик (желательно сделать два слоя). От того, насколько качественно он будет нанесён, зависит герметичность, а также длительность службы солнечной батареи. Важно обратить внимание на отсутствие незаполненных мест.
• После этого в раму помещается прозрачный лист поликарбоната и плотно фиксируется.
• Когда герметик высохнет, крепятся метизы с шурупами, что обеспечит более надёжное крепление.

Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы

Важная информация: Кроме поликарбоната можно использовать оргстекло или антибликовое стекло.

Сборка элементов и герметизация

• Очистите прозрачный материал от загрязнений.
• Разместите фотоэлементы на внутренней стороне листа из поликарбоната на расстоянии 5 мм между ячейками. Чтобы не ошибиться, предварительно сделайте разметку.
• На каждый фотоэлемент нанесите монтажный силикон.

Чтобы продлить срок службы солнечной батареи, рекомендуется нанести на её элементы монтажный силикон и закрыть задней панелью

• После этого прикрепляется задняя панель. После застывания силикона нужно герметизировать всю конструкцию.

Герметизация конструкции обеспечит плотное прилегание панелей друг к другу

Правила установки

Чтобы получить возможность использовать солнечную батарею по максимуму, рекомендуется при установке устройства придерживаться определённых правил:

1. Необходимо правильно выбрать место. Если разместить солнечную батарею там, где постоянно присутствует тень, устройство будет малоэффективно. Исходя из этого, не рекомендуется устанавливать прибор около деревьев, желательно выбирать открытое место. Многие монтируют солнечную батарею на крыше дома.
2. При установке необходимо направлять устройство в сторону солнца. Нужно добиться максимального попадания его лучей на фотоэлементы. К примеру, находясь на севере, следует ориентировать лицевую сторону солнечной батареи на юг.
3. Большую роль играет определение уклона устройства. Он также зависит от географического положения. Считается, что угол уклона должен составлять широту, в которой устанавливается батарея. При размещении в зоне экватора придётся производить настройку угла наклона по времени года. Коррекция составит 12 градусов, учитывая увеличение и уменьшение летом и зимой соответственно.
4. Рекомендуется установить солнечную батарею в доступном месте. По мере использования устройства его лицевая сторона накапливает грязь, а в зимнее время её заносит снегом, и в результате выработка энергии снижается. Поэтому необходимо периодически проводить чистку батареи, удаляя налёт с её лицевой панели.

Изготовление устройства из подручных средств

На сегодняшний день умельцами были разработаны способы создания солнечных батарей из подручных материалов, но оправдана ли такая экономия?

Использование старых транзисторов

Для изготовления солнечной батареи можно использовать старые транзисторы. Для этого срезают их крышки, зафиксировав приборы в тисках за ободок. Затем выполняется измерение напряжения под воздействием света. Необходимо определить его на всех выводах прибора с целью обнаружения максимальных значений. Напряжение зависит от мощности транзистора, а также от габаритов кристалла.

Срезать крышку транзистора нужно аккуратно, иначе можно повредить тонкие провода, которые подведены к полупроводниковому кристаллу

После этого можно приступить к изготовлению солнечной батареи. Используя пять транзисторов и, соединив их последовательно, можно получить устройство достаточной для обеспечения работы калькулятора мощности. Каркас собирается из листового пластика. Необходимо просверлить в нём отверстия, нужные для вывода транзистора. Калькулятор на основе такой солнечной батареи работает стабильно, однако нужно, чтобы он находился не дальше 30 см от источника света. Для лучших результатов целесообразно использовать вторую цепочку транзисторов.

Применение диодов

Для сбора солнечной батареи понадобится много диодов. Кроме того, используется плата для подложки. В процессе изготовления применяется паяльник.

Сначала нужно открыть внутренний кристалл, чтобы на него попадали лучи солнца. Для этого верхушка диода срезается и снимается. Нижнюю часть, где находится кристалл, необходимо подогреть над газовой плитой около 20 секунд. Когда расплавится припой кристалла, он легко снимется пинцетом. Аналогичная манипуляция проводится с каждым диодом. Затем кристаллы припаиваются к плате.

Элементы солнечной батареи из диодов соединяются между собой с помощью тонких медных проводов

Для получения 2–4 В достаточно 5 блоков, состоящих из пяти кристаллов, спаянных последовательно. Блоки размещаются между собой параллельно.

Устройство из листов меди

Чтобы изготовить солнечную батарею из листов меди, потребуется:

• сами медные листы;
• два зажима «крокодил»;
• микроамперметр высокой чувствительности;
• электрическая плита (не менее 1000 Вт);
• пластиковая бутылка с обрезанным верхом;
• две ложки поваренной соли;
• вода;
• наждачная бумага;
• ножницы по листовому металлу.

1. Сначала отрежьте кусок меди, который по размерам соответствует тэну на плите. Поверхность листа очистите от жира и зачистите наждачной бумагой, затем поместите на плиту и нагревайте при максимальной температуре.
2. Во время образования окиси можно увидеть разноцветные узоры. Необходимо дождаться чёрного цвета, а затем оставить медный лист нагреваться ещё около получаса. По истечении этого промежутка времени плита выключается. Лист остаётся на ней для медленного охлаждения.
3. Когда чёрная окись отпадёт, необходимо промыть медь под проточной водой.
4. Затем вырежьте кусок аналогичного размера из целого листа. Обе части разместите в пластиковой бутылке. Важно, чтобы они не соприкасались друг с другом.
5. Медные пластины прикрепите к стенкам бутылки с помощью зажимов. Провод от чистого листа подключите к положительному выводу измерительного прибора, а от меди с оксидом - к отрицательному.
6. Соль растворите в небольшом количестве воды. Солёную воду осторожно вливайте в бутылку, стараясь не намочить контакты. Раствора должно быть столько, чтобы он не покрывал пластины полностью. Солнечная батарея готова, можно проводить эксперименты.

При размещении медных пластин в ёмкости нужно аккуратно изогнуть их, чтобы они вместились, но не сломались

Есть ли выгода?

КПД устройства, изготовленного из транзисторов, очень низок. Причина этого состоит в большой площади самого прибора и небольшом размере солнечного элемента (полупроводника). Таким образом, солнечная батарея на основе транзисторов не получила распространения, подобные устройства подходят только для развлечений.

Диодам свойственно потреблять ток и самопроизвольно светиться. Поэтому при их использовании для изготовления солнечной батареи часть диодов будет генерировать электричество, а остальные приборы, наоборот, его потреблять. Из этого можно сделать вывод, что эффективность такого устройства низкая.

Чтобы зажечь лампочку от солнечной батареи на основе медных листов, потребуется использовать большое количество материала. К примеру, для работы плиты на 1000 Вт необходимо 1 600 000 м² меди. Для обустройства такого прибора на крыше дома потребуется, чтобы её площадь составляла 282 м². И все усилия пошли бы на обеспечение работы одной печи. На практике использовать такую солнечную батарею нет смысла.

Несмотря на относительную дороговизну, солнечные батареи довольно быстро окупаются. Попробуйте этот экологичный способ выработки энергии, собрав солнечную батарею своими руками.

Солнечные батареи своими руками в домашних условиях из подручных средств, Солнечная батарея своими руками из подручных средств и материалов в

Солнечные батареи своими руками в домашних условиях из подручных средств Одним из способов сократить оплату коммунальных услуг является использование солнечных батарей. Такую батарею

Солнечная батарея своими руками в домашних условиях из подручных средств

О выгодах солнечной энергетики сказано уже немало. Поэтому неудивительно, что многие люди хотели бы установить такие панели на крыше своего дома или на даче. Но цена подобных устройств зачастую довольно высока. В связи с этим возникает вопрос, а можно ли сделать солнечные батареи своими руками? Можно! Причем существует несколько различных методов изготовления, в зависимости от требуемой производительности.

Выбираем «исходники»

Прежде чем приступать к сборке батареи, нужно решить, какие материалы будут использоваться. Основой гелиопанели, естественно, являются фотоэлементы. Наиболее распространены два их вида: из поликристаллического кремния и из монокристаллического. Первые имеют более низкий КПД (порядка 7-9%), но зато практически одинаково эффективны и в солнечную, и в пасмурную погоду. Монокристаллы же более производительны (КПД – около 13%), но хуже работают в облачных условиях. Поэтому самодельные солнечные батареи для дома чаще всего изготавливаются именно из поликристаллов.

Также стоит закупать все необходимые фотоячейки у одного производителя. Дело в том, что изделия разных фирм могут значительно отличаться по эффективности, а это создаст дополнительные сложности при определении общей мощности панели. Кроме того, расчетный срок эксплуатации ячеек также может быть различным. Проще всего приобрести необходимые наборы на аукционах типа eBay, где зачастую продаются уже готовые наборы элементов по вполне приемлемой стоимости. Чтобы собрать солнечные панели из подручных средств своими руками, понадобятся еще и специальные проводники для соединения фотоячеек, и приспособления для пайки. Причем можно купить и слегка поврежденные элементы, поскольку они не теряют своей функциональности, а стоят гораздо дешевле. Правда, у них не очень эстетичный вид.

Для изготовления корпуса панели лучше использовать легкие алюминиевые уголки небольшой высоты. Конечно, можно изготовить и деревянный корпус, но поскольку самодельная солнечная батарея будет постоянно подвергаться погодным воздействиям, дерево может очень быстро прийти в негодность. Кстати, на тех же интернет-аукционах нередко продаются и готовые корпуса для батарей. Габариты панели определяются количеством используемых солнечных ячеек. В качестве внешнего прозрачного покрытия подойдет оргстекло или поликарбонат. Можно взять и прочное закаленное стекло. Лучше если прозрачный материал не будет пропускать ИК-лучи, так как это уменьшит нагрев готовой батареи.

Пайка проводников

Когда все материалы в наличии, можно приступать к сборке солнечной батареи для дома. Прежде всего, необходимо припаять проводники к фотоячейкам. Это достаточно трудоемкий процесс, сопряженный со многими сложностями из-за хрупкой структуры фотоэлементов. Поэтому проще приобрести ячейки с уже припаянными проводниками.

Если же элементы и проводники все же куплены отдельно, то порядок действия таков:

• нарезать проводники на нужную длину (удобнее всего – по картонной заготовке);
• аккуратно поместить проводник на ячейку;
• нанести паяльную кислоту и припой на место пайки;
• осторожно припаять проводник, ни в коем случае не нажимая на кристалл.

Процесс этот не быстрый, поэтому изготовление таких солнечных батарей потребуют некоторого времени и терпения.

Сборка корпуса и размещение фотоячеек

Чтобы сделать раму нужных размеров понадобятся алюминиевые уголки и крепежные метизы. Не стоит брать высокие уголки, так как они будут затенять фотоэлементы и неоправданно увеличат толщину сделанной батареи. На внутренние грани скрепленных профилей наносится силиконовый герметик, необходимый для герметизации панели из подручных средств. На этот слой укладывается лист прозрачного материала, прижимается и фиксируется. После высыхания силикона стекло дополнительно закрепляется при помощи метизов.

Далее элементы с проводниками размещаются на внутренней плоскости стеклянной поверхности, причем между ними должно быть расстояние порядка 5мм. Это необходимо, чтобы ячейки могли свободно расширяться при температурном воздействии, не нарушая контактов. Такая сборка самодельной солнечной панели – процесс весьма кропотливый, поэтому можно использовать заранее размеченную подложку.

Объединение фотоячеек в одну систему

Все элементы спаиваются в единую конструкцию согласно электрической схеме. Вариантов схем существует несколько («последовательно», с «общей шиной», с выведенной «средней точкой» и т.д.), поэтому лучше заранее выбрать подходящий. Главное – в схеме должны присутствовать шунтирующие диоды, которые устанавливаются на общем «плюсовом» проводнике. Они необходимы для того, чтобы избежать разрядки устройства в ночное время или в результате частичного затемнения. Лучше всего для этих целей подойдут диоды Шотке. Для токовыводящих проводов можно взять обычные кабели в изоляции домашних из силикона. Естественно, они должны быть надежно зафиксированы.

После этого собранная самодельная солнечная батарея должна быть протестирована на ток и напряжение. Далее выполняется фиксация фотоэлементов и герметизация панели. Проще всего нанести на каждую ячейку монтажный силикон и закрыть устройство задней панелью (она может быть выполнена из прочного пластика). Причем если пластик будет прозрачным, это позволит визуально контролировать появление возможных дефектов или трещин в ячейках. Когда силикон застынет, панель надо зафиксировать в алюминиевой раме, а швы конструкции загерметизировать. Для крепления фотоэлементов можно использовать и двустороннюю монтажную ленту. Главное – толщина ленты (или слоя силикона) должна превышать высоту пайки, чтобы избежать повреждения контактов.

Солнечная панель из транзисторов

Можно собрать солнечную панель своими руками и не используя покупные фотоячейки. Например, из транзисторов или диодов. Полученное устройство, конечно, не подойдет для энергообеспечения дома или дачи, но вполне сможет «питать» компактную электронику. Итак, как сделать солнечную панель из транзисторов? Очень просто.

Понадобятся старые транзисторы, лучше – типов «П» или «КТ». Прежде всего, надо аккуратно спилить (или «откусить» пассатижами) верхнюю часть корпуса, чтобы солнечный свет мог попадать на p-n переход. Из транзисторов «П» нужно дополнительно высыпать порошок и «продуть» внутренности. Полученные фотоэлементы объединяются в блоки, для увеличения напряжения выхода используется последовательное соединение, для увеличения тока – параллельное. Таким образом, можно легко сделать солнечную панель из подручных средств с нужными параметрами. Закреплять элементы удобно на текстолитовой подложке методом навесного монтажа.

Можно собрать гелиобатарею для дома и из диодов, например Д223Б. Их не нужно разбирать, достаточно удалить ацетоном краску со стеклянного корпуса. А поскольку размеры таких диодов невелики, плотность монтажа получиться достаточно высокой. Причем впаивать в подложку их надо вертикально, это позволит добиться максимальной освещенности кристалла, а значит, и максимальной производительности.

Все эти солнечные батареи могут использоваться дома для различных целей, в зависимости от их габаритов и мощности. Разумеется, чтобы их сделать, потребуется некоторое время, но зато цена готового устройства окажется значительно ниже промышленного аналога.

Солнечная батарея своими руками в домашних условиях из подручных средств

Солнечная батарея своими руками в домашних условиях – Мебель своими руками

Солнечная батарея своими руками из подручных средств в домашних

Здравствуйте Дорогие читатели блога prosamostroi.ru! В нашем 21-ом веке постоянно происходят какие-либо изменения. Особенно остро они замечаются в технологическом аспекте. Изобретаются более дешёвые источники энергии, повсеместно распространяются различные девайсы, которые должны упростить жизнь людям. Сегодня мы поговорим о такой вещи как солнечная батарея – устройство не прорывное но, тем не менее, которое с каждым годом всё больше и больше входит в жизнь людей. Мы поговорим о том, что представляет собой данное устройство, какими преимуществами и недостатками она обладает. Также уделим внимание тому, как собирается солнечная батарея своими руками.

Солнечная батарея: что это вообще такое и как работает?

Солнечная батарея – это устройство, которое состоит из определённого набора солнечных элементов (фотоэлементов), которые преобразуют солнечную энергию в электроэнергию. Панели большинства солнечных батарея состоят из кремния так как этот материал имеет хороший КПД по “переработке” поступающего солнечного света.

Работают солнечные батареи следующим образом:

Фотоэлектрические кремниевые ячейки, которые запакованы в общую рамку (каркас) принимают на себя солнечный свет. Они нагреваются и частично поглощают поступающую энергию. Данная энергия сразу же освобождает электроны внутри кремния, которые по специализированным каналам поступают в специальный конденсатор, в котором накапливается электричество и перерабатываясь из постоянного в переменное поступает к устройствам в квартире/жилом доме.

Преимущества и недостатки этого вида энергии

Из преимуществ можно выделить следующие:

• Наше Солнце – экологически чистый источник энергии, который не способствует загрязнению окружающей среды. Солнечные батареи не выбрасывают в окружающую среду различные вредные отходы.

• Солнечная энергия неисчерпаема (естественно, пока Солнце живо, но это ещё на миллиарды лет вперёд). Из этого следует, что солнечной энергии вам точно хватило бы на всю жизнь.

• После того, как вы осуществите грамотный монтаж солнечных батарей в дальнейшем вам не потребуется их часто обслуживать. Всё что надо – один два раза в год проводить профилактический осмотр.

• Внушительный срок службы солнечных батарей. Этот срок начинается от 25-ти лет. Также стоит подметить, что даже в прошествии данного времени они не потеряют в эксплуатационных характеристиках.

• Установка солнечных батарей может субсидироваться государством. К примеру это активно происходит в Австралии, Франции, Израиле. Во Франции и вовсе возвращается 60% стоимости солнечных панелей.

Из недостатков можно выделить следующие:

• Пока что солнечные батареи не выдерживают конкуренции, к примеру, если требуется вырабатывать большое количество электроэнергии. Это удачней получается у нефтевой и ядерной промышленности.

• Производство электроэнергии напрямую зависит от погодных условий. Естественно, когда за окном солнечно – ваши солнечные батареи будут работать на 100% мощности. Когда же будет пасмурный день – этот показатель будет падать в разы.

• Для производства большого объёма энергии солнечным батареям требуется большая площадь.

Как можно видеть, у данного источника энергии плюсов всё равно больше чем минусов, а минусы не такие страшные как казалось бы.

Солнечная батарея своими руками из подручных средств и материалов в домашних условиях

Несмотря на то, что мы живём в современном и быстроразвивающимся мире – покупка и монтаж солнечных батарей остаётся уделом обеспеченных людей. Стоимость одной панели, которая будет вырабатывать всего лишь 100 Ватт варьируется от 6 до 8 тысяч рублей. Это не считая ещё то, что отдельно надо будет покупать конденсаторы, аккумуляторы, контроллер заряда, сетевой инвертор, преобразователь и другие вещи. Но если у вас нет большого количества средств, а хочется перейти на экологически чистый источник энергии то у нас для вас есть хорошие новости – солнечную батарею можно собрать в домашних условиях. И если следовать всем рекомендациям, КПД у неё будет не хуже, чем у собранного в промышленных масштабах варианта. В данной части мы рассмотрим пошаговую сборку. Также уделим внимание материалам, из которых можно собрать солнечные панели.

Это один из самых бюджетных материалов. Если вы собрались делать солнечную батарею для дома из диодов, то помните, что с помощью данных компонентов собираются лишь небольшие солнечные батареи, способные запитать какие-либо незначительные гаджеты. Лучше всего подойдут диоды Д223Б. Это диоды советского образца, которые хороши тем, что имеют стеклянный корпус, из-за размера обладают высокой плотностью монтажа и имеют приятную цену.

После покупки диодов очистите их от краски – для этого достаточно поместить их в ацетон на пару часов. По прошествии данного времени она легко с них снимется.

Затем подготовим поверхность для будущего размещения диодов. Это может быть деревянная дощечка или любая другая поверхность. В ней требуется проделать отверстия на протяжении всей её площади Между отверстиями надо будет соблюдать расстояние от 2 до 4 мм.

После берём наши диоды и вставляем алюминиевыми хвостиками в данные отверстия. После этого хвостики требуется загнуть в отношении друг к другу и спаять для того, чтобы при получении солнечной энергии они распределяли электричество в одну “систему”.

Наша примитивная солнечная батарея готова. На выходе она может давать энергию в пару вольт, что является неплохим показателем для кустарной сборки.

Этот вариант уже будет более серьёзный, чем диодный, но всё равно является образцом суровой ручной сборки.

Для того, чтобы сделать солнечную батарею из транзисторов вам понадобятся для начала сами транзисторы. Благо их можно купить практически на любом рынке или в магазинах электронной техники.

После покупки вам потребуется срезать крышку у транзистора. Под крышкой прячется самый главный и нужный нам элемент – полупроводниковый кристалл.

Затем вставляем их в каркас и спаиваем их между друг другом соблюдая нормы “ввода-вывода”.

На выходе такая батарея может давать мощность, которой хватит на осуществление работы, к примеру, калькулятора или маленькой диодной лампочки. Опять же такая солнечная батарея собирается чисто ради забавы и не представляет собой серьёзный “электропитательный” элемент.

Из алюминиевых банок

Данный вариант уже является более серьёзным в отличие от первых двух. Это тоже невероятно дешёвый и эффективный способ получить энергию. Единственное, на выходе её будет гораздо больше, чем в вариантах из диодов и транзисторов и она будет не электрическая, а тепловая. Всё что вам надо – большое количество алюминиевых банок и корпус. Хорошо подходит корпус из дерева. В корпусе лицевая часть должна быть закрыта оргстеклом. Без него батарея не будет эффективно работать.

Перед началом сборки надо покрасить алюминиевые банки чёрной краской. Это позволит им хорошо притягивать солнечный свет.

Затем с помощью инструментов на дне каждой банки пробиваются три отверстия. Наверху в свою очередь делается звездообразный вырез. Свободные концы загибаются наружу, что необходимо для того, чтобы происходила улучшенная турбулентность нагретого воздуха.

После данных манипуляций банки складываются в продольные линии (трубы) в корпус нашей батареи.

Затем между трубами и стенками/задней стенкой прокладывается слой изоляции (минеральная вата). Затем коллектор закрывается прозрачным сотовым поликарбонатом.

На этом процесс сборки завершён. Последним шагом является установка воздушного вентилятора в качестве двигателя для энергоносителя. Такая батарея хоть и не вырабатывает электричество, зато может эффективно прогреть жилое помещение. Конечно, это будет не полноценный радиатор, но прогрев небольшого помещения такой батарее под силу - например, для дачи отличный вариант. Про полноценные биметаллические радиаторы отопления мы говорили в статье - биметаллические радиаторы отопления какие лучше и прочнее, в которой мы рассматривали подробно строение подобных батарей отопления, их технические характеристики и сравнивали производителей. Советую ознакомиться.

Солнечная батарея своими руками – как сделать, собрать и изготовить?

Отходя от самодельных вариантов мы уделим внимание уже более серьёзным вещам. Сейчас мы поговорим о том, как правильно собрать и изготовить настоящую солнечную батарею своими руками. Да – такое тоже возможно. И хочется вас уверить – она будет не хуже покупных аналогов.

Для начала стоит сказать, что, вероятно, вы не сможете найти на свободном рынке сами настоящие кремниевые панели, которые используются в полноценных солнечных батареях. Да и стоит они будут дорого. Мы же будем собирать нашу солнечную батарею из монокристаллических панелей – варианте более дешёвом, но отлично показывающим себя в плане выработки электрической энергии. Тем более что монокристаллические панели легко найти и стоят они достаточно недорого. Они бывают разных размеров. Самый популярный и ходовой вариант – 3х6 дюймов, который вырабатывает 0,5В в эквиваленте. Таких нам будет достаточно. В зависимости от ваших финансов вы можете купить их хоть 100-200 штук, но сегодня мы соберём вариант, которого хватит на то, чтобы запитать небольшие аккумуляторы, лампочки и прочие небольшие электронные элементы.

Как мы утверждали выше – мы выбрали монокристаллическую основу. Найти её можно где угодно. Самое популярное место, где её продают в гигантских количествах – это торговые площадки Amazon или Ebay.

Главное помните, что там очень легко нарваться на недобросовестных продавцов, так что покупайте только у тех людей, у кого достаточно высокий рейтинг. Если у продавца хороший рейтинг, то вы будете уверены, что ваши панели дойдут до вас хорошо запакованные, не битые и в том количестве, в котором вы заказывали.

Выбор места (система ориентации), проектирование и материалы

После того, как вы дождётесь вашу посылку с основными фотоэлементами, вы должны хорошо выбрать место для установки вашей солнечной батареи. Ведь вам нужно будет, чтобы она работала на 100% мощности, не так ли? Профессионалы в этом деле советуют проводить установку в то место, где солнечная батарея будет направлена чуть ниже небесного зенита и смотреть в сторону Запада-Востока. Это позволит практически весь день “ловить” солнечный свет.

Изготовление каркаса солнечной батареи

• Для начала вам требуется изготовить основание солнечной батареи. Оно может быть деревянное, пластиковое или алюминиевое. Лучше всего себя показывает дерево и пластик. Оно должно быть достаточного размера, чтобы в ряд поместить все ваши фотоэлементы, но при этом они не должны будут болтаться внутри всей конструкции.

• После того, как вы собрали основание солнечной батареи вам потребуется просверлить множество отверстий на его поверхности для будущего выведения проводников в единую систему.

• Кстати не забудьте, что всё основание требуется сверху закрыть оргстеклом для защиты ваших элементов от погодных условий.

Пайка элементов и подключение

После того, как ваше основание будет готово вы можете размещать ваши элементы на его поверхности. Фотоэлементы размещаете вдоль всей конструкции проводниками вниз (просовываете их в наши просверленные отверстия).

Затем их требуется спаять между собой. В интернете есть множество схем, по которым происходит пайка фотоэлементов. Главное – соединить их в своеобразную единую систему для того, чтобы они все вместе могли собирать полученную энергию и направлять её в конденсатор.

Последним шагом будет припайка “выводного” провода, который будет подключён к конденсатору и выводить в него получаемую энергию.

Это финальный шаг. После того как вы убедитесь в том, что все элементы собраны верно, сидят плотно и не болтаются, хорошо закрыты оргстеклом – можно приступать к монтажу. В плане монтажа солнечную батарею лучше крепить на прочное основание. Отлично подойдёт металлический каркас, укреплённый строительными шурупами. На нём солнечные панели будут сидеть прочно, не шататься и не поддаваться никаким погодным условиям.

На этом всё! Что мы имеем в итоге? Если вы сделали солнечную батарею, состоящую из 30-50 фотоэлементов, то этого будет вполне достаточно для того, чтобы быстро зарядить ваш мобильный телефон или зажечь небольшую бытовую лампочку, т.е. у вас на выходе получилось полноценное самодельное зарядное устройство для зарядки аккумулятора телефона, уличного дачного светильника, либо небольшого садового фонарика. Если же вы сделали солнечную панель, к примеру, в 100-200 фотоэлементов, то тут уже может идти речь о “запитке” некоторых бытовых приборов, например, кипятильника для нагрева воды. В любом случае – такая панель будет дешевле покупных аналогов и сохранит вам деньги.

Что лучше – купить или сделать солнечную батарею?

Давайте в этой части подытожим всё, что мы узнали в этой статье. Во-первых, мы разобрались с тем, как собрать солнечную батарею в домашних условиях. Как можно видеть, солнечная батарея своими руками при соблюдении инструкций собирается весьма быстро. Если вы будете пошагово следовать различным мануалам, то вы сможете собрать отличные варианты для обеспечения вас экологически чистой электроэнергией (ну или варианты, рассчитанные на запитку мелких элементов).

Но всё же, что лучше – купить или сделать солнечную батарею? Естественно, лучше её купить. Дело в том, что те варианты, которые изготавливаются в промышленных масштабах предназначены для того, чтобы работать так, как им следует работать. При ручной сборке солнечных панелей нередко можно допустить различные ошибки, которые приведут к тому, что они просто не будут работать должным образом. Естественно, промышленные варианты стоят больших денег, но зато вы получаете качество и долговечность.

Но если вы уверены в своих силах, то при правильном подходе вы соберёте солнечную панель, которая будет не хуже промышленных аналогов. В любом случае, будущее уже рядом и скоро солнечные панели смогут позволить себе все слои. А там, может быть, произойдёт полный переход к использованию солнечной энергии. Удачи!

Солнечная батарея своими руками из подручных средств в домашних

Солнечная батарея своими руками из подручных средств в домашних Солнечная батарея своими руками из подручных средств в домашних Здравствуйте Дорогие читатели блога

Многие компании в интернете реализуют уже готовые собранные панели, которые напрямую подключаются к потребителю. Но, такие устройства имеют куда большую стоимость, чем отдельные элементы. В связи с особенностью климатического пояса полностью перейти на солнечную электроэнергию у вас вряд ли получится, поэтому и готовые солнечные батареи смогут окупиться только через 10 — 40 лет. Чтобы сэкономить на дорогостоящих заводских панелях, куда выгоднее приобрести фотоэлектрические модули, комплектующие к ним и заняться сборкой ячеек в единую солнечную батарею самостоятельно.

Какой вариант выбрать?

Первое, что вам нужно – приобрести фотоэлектрический преобразователь. Различные модели предлагаются как отечественными производителями, так и зарубежными. Наиболее дешевыми вариантами являются китайские кремниевые фотоэлементы. Они имеют ряд недостатков, но, в сравнении с американскими и отечественными, куда более дешевые. Все модели, в зависимости от типа, подразделяются на три вида:

• монокристаллические модули – состоят из искусственно выращенных кристаллов достаточно больших размеров. Отличаются самым высоким КПД в 13 – 26% и самым длительным сроком эксплуатации в 25 лет. Недостатком солнечных батарей на их основе является снижение максимального КПД в течении периода эксплуатации.
• поликристаллические фотоэлементы – в сравнении с предыдущими имеют куда меньший срок эксплуатации, как заявляет производитель – 10 лет. Также они могут выдать только 10 – 12% КПД, в с равнении с предыдущими, зато этот параметр остается постоянным для них в течении всего периода работы.
• аморфные батареи – это пленочные батареи, в которых на гибкую основу нанесен аморфный кремний. Такие фотоэлементы появились сравнительно недавно и могут наклеиваться на любые поверхности – окна, стены и т.д. Они характеризуются самым низким КПД – 5 – 6%.

Выбор определенного типа зависит от ваших пожеланий и поставленных задач. К примеру, если количество солнечного излучения сравнительно невелико в вашем регионе, лучше устанавливать монокристаллические преобразователи, так как у них самый высокий КПД.

Подготовка инструментов и выбор материалов

Помимо преобразователей, для сборки полноценной солнечной панели вам понадобятся такие материалы:

• Припой – для солнечной батареи необходимы легкоплавкие оловянные сплавы.
• Соединительные провода – подбираются однопроволочные медные марки. Для соединения монокристаллических и поликристаллических пластин применяются голые проводники, а для отвода электроэнергии изолированные.
• Рамка – создает основной каркас, в котором располагается вся солнечная батарея. Состоит из основания – ДСП, USB, фанеры и прочих, металлических или деревянных планок, уголков и саморезов для их соединения.
• Стекло или полимерная пластина – создают защитный слой поверх монокристаллических пластин, также, в сочетании с рамой, служат для скрытия элементов от воздействия атмосферных осадков и механических воздействий.
• Герметик – наилучшим материалом для герметизации является эпоксидный компаунд, но это достаточно дорогостоящее удовольствие, поэтому его можно заменить силиконовым герметиком.
• Аккумуляторная батарея – предназначена для накопления электрической энергии в светлое время суток с целью дальнейшего использования. Экономить при выборе батареи не стоит, так как качественная модель прослужит гораздо дольше.
• Инвертор – используется для преобразования постоянного напряжения в переменное. Преобразователь напряжения необходим для подключения к солнечной батареи любых бытовых приборов.

Из инструментов вам пригодиться ножовка, дрель, или обычная отвертка для закручивания саморезов, мультиметр или амперметр для определения работоспособности солнечной батареи, паяльник.

Составление проекта

На этапе подготовки проекта необходимо определить наиболее подходящее место для установки солнечной батареи. Определите, с какой стороны участка находиться больше всего солнечных лучей, не падает тень от деревьев и других построек. Место установки может быть на земле, скатах крыши, стенах или отдельно стоящих конструкциях. К примеру, если вы хотите установить солнечную батарею на крыше, следует убедиться, что конструкция выдержит ее вес.

Из-за того, что максимальная производительность моно- и поликристаллических ячеек обеспечивается исключительно при перпендикулярном попадании на них солнечных лучей, желательно собрать для них регулируемую конструкцию. Которая позволит изменять угол наклона солнечной батареи, в зависимости от времени года или даже времени суток. Так как положение источника света в различные периоды года и суток значительно отличаются (рисунок 1).

Рис. 1: зависимость положения солнца от времени года

Также обратите внимание, что в стационарно установленной батарее, к примеру, вырабатывающая в идеальных условиях 7 кВт/ч, утром и вечером будет вырабатыватся только 3 кВт/ч. Соответственно, при установке только в одном положении, батарея будет выдавать номинальную мощность лишь несколько месяцев в году. Если вы решите монтировать ее в стационарном положении, панели следует располагать под углом от 50 до 60º, для регулируемых устанавливается два предела – зимний в 70º и летний в 30º, а в промежуточный период, их наклоняют как стационарные.

Чтобы определить количество пластин, необходимо подсчитать, какой электрический ток или мощность генерирует одна из них или 1 м 2 . Как правило, 1 м 2 выдает порядка 125 Вт, поэтому чтобы получить около 2,5 кВт для бытовых нужд, необходимо установить 20 м 2 панелей.

Порядок изготовления солнечной батареи

Элементы на поли- или монокристаллическом кремнии необходимо объединить в единую панель. Для этого осуществляется пайка контактов к проводникам. Порядок пайки следующий:

Если приобретенные вами элементы для солнечных батарей уже оснащены соединительными проводниками, этот этап можно пропустить и сразу переходить к изготовлению рамки.

Изготовление рамки

Рамка солнечной батареи представляет собой короб с невысокими бортами, который накрывается прозрачным стеклом. Для изготовления рамки:

Рис. 7. соберите солнечную батарею

Постарайтесь подобрать материал для прозрачной крышки без бликов, иначе часть энергии солнца будет отражаться, что значительно снизит КПД. После того, как изготовите рамку, соберите солнечную батарею.

Изготовление модулей

Данный этап требует особой осторожности и внимания, поскольку на нем вы формируете электрическую цепь солнечной батареи. Если допустите прожоги или трещины, вы можете испортить не только какой-либо конкретный элемент, но и весь модуль, который в итоге придется переделывать.

Все элементы соединяются последовательно сверху вниз, чтобы не раздавить нижние, когда будете паять. Вертикальные ряды припаяйте на общую шину.

После того, как вы собрали батарею, проверьте ее работоспособность. Вынесите ее под солнечные лучи и замерьте величину тока на выводах.

Рис. 12: вынесите на улицу и проверьте мультиметром

Сравните это значение с ранее замеренной величиной для одного элемента солнечной батареи. Чтобы проверить правильность, умножьте количество элементов на ток от одного, если прибор показал такое значение или близкое к нему, солнечная батарея собрана правильно и ее можно герметизировать.

Для герметизации используются компаунды или силиконовые герметики, которые подходят для температуры ниже нуля. Для этого солнечную батарею можно как заливать полностью, так и нанести герметик только между модулями.

Рис. 13: залейте герметиком

Второй вариант более экономный, но первый обеспечит вам куда большую надежность и лучшую герметизацию. После герметизации сверху устанавливается умеренный пресс до полного застывания.

Рис. 14: установите умеренный пресс

До заливки вы можете установить демпфер из плотного поролона между фотоэлементами солнечной батареи и плитой из ДСП. Ширина поролона выбирается менее высоты борта, в рассматриваемом случае высота – 2 см, соответственно можно взять поролон 1,5 см в толщину. Готовые и проверенные батареи установите согласно составленного проекта и подключите к электрической сети дома через аккумулятор и инвертор.

Другие видео инструкции
