Использование расширительного бака целесообразно в двух случаях:

1. Если система отопления имеет замкнутый контур.
2. Теплоноситель имеет определенный уровень вместимости.

При увеличении объема в замкнутой цепочке труб появится гидравлическое давление, которое может повредить ее. Ученые рассчитали, что при повышении температуры на 10 0 С объем воды увеличивается на 0,3%. Это небольшой показатель для маленького объема воды, но в системе может быть до 1 т. Поэтому установка расширительного бака необходима в любом частном доме. Установить его можно своими руками, а стоит такая конструкция от 1200 руб.

Рассмотрев основные узлы системы отопления и этапы монтажа, сало ясно, что осуществить работы можно своими руками. А невысокая стоимость на комплектующие и правильный расчет, делают современную систему отопления экономичной и функциональной.

Систему теплоснабжения частных домов можно сравнить с кровеносной системой человека, где котел – это сердце, а артерии и сосуды – трубопроводы. Правильно сделанный расчет системы отопления частного дома – это гарантия качественного обогрева, уюта и комфорта в помещениях, которые благоприятно влияют на жизнедеятельность любого человека.

Еще раз обращаем ваше внимание на правильный расчет отопления частного дома. Этот процесс должен происходить ответственно, потому что если будут допущены ошибки, то от них будет зависеть функциональность и качество работы обогрева. К тому же капитальные затраты на эксплуатацию и монтаж во многом зависят от полученных параметров при вычислениях.

В качестве теплоносителя, в большинстве случаев, для частных домов, выбирают обычную воду, а сами системы могут быть как открытыми, так и закрытыми. Долговечность и качество функционирования обогрева зависят от правильности вычислений и подбора оборудования. Большинство из необходимых параметров мы рассмотрим в этой статье.

Тип котла и его роль в расчете обогрева

Правильный расчет системы отопления для частного дома трудно себе вообразить без выбора типа источника теплоты. Этот вопрос нужно решать, исходя из того, какой энергоресурс доступен в регионе установки и какой из них является оптимальным выбором по цене.

Большим спросом пользуются котлы, работающие на электричестве, дизеле, угле и природном газе. Последний вариант наиболее предпочтителен с финансовой точки зрения, но, к сожалению, он не всегда возможен в связи с отсутствием возможности подключения к газовой трубе.

• Электрокотлы. Такое оборудование не особо популярно на просторах нашей страны, потому что электрическая энергия стоит немало. Помимо этого для качественной работы электрического котла нужно обустроить стабильную и надежную систему электроподачи;

• Твердотопливные источники теплоты. Наш отечественный рынок богат устройствами с автоматической и ручной загрузкой горючих материалов. Агрегаты с автоматической загрузкой стоят дороже, потому что время их автономной работы намного больше, а в эксплуатации они более практичны;
• Газовые котлы. Эти устройства выделяются высоким КПД, высокой степенью автоматизации работы, а также безопасностью. Такой вариант является приоритетным, если дом подключен к газовым распределительным сетям. Такое оборудование имеет небольшие габариты при высоких показателях производительности.

Нужно заметить, что цена на газ с каждым годом только растет, поэтому стоит задуматься над системами автоматизации и энергосбережения. Но, несмотря на высокую цену на топливо, эти котлы наиболее востребованы;

• Агрегаты на жидком топливе. Такое оборудование функционирует на отработанном масле или дизельном топливе, обладает высоким показателем производительности, практичности и доступностью самого топлива. Эти источники теплоты можно устанавливать в загородных домах или коттеджах, но при этом надо помнить, что для них потребуется дополнительная постройка резервуара для топлива.

Совет. Если у вас возникли спорные моменты или проблемы при расчете своими руками, то советуем вам обратиться за помощью к профессионалам. Так вы сэкономите ваше время за небольшую плату.

Некоторые нюансы об источниках теплоты

Если у вашей постройки нет доступа к газу, то у вас только три выхода:

• Жидкотопливный котел;
• Источник теплоты на угле;
• Электрический генератор.

Более предпочтительными вариантами являются первые два. Источник теплоты на жидком топливе, имеет одно большое преимущество. Он может сменить горелки на газовые, и работать на природном газе. Выбор горелок довольно велик, и подобрать необходимую можно под любую модель котла.

Один большой недостаток у твердотопливных котлов – это отсутствие качественных механизмов для реализации автоматизации. Поэтому нужно быть готовыми к тому, что каждые 5-6 часов придется загружать топливо в топку. Существуют механизмы, которые самостоятельно загружают топливо в топку из бункера. В таком случае вмешательство человека не требуется более суток, но в дальнейшем придется пополнять запас бункера самостоятельно.

На рынке можно найти твердотопливные котлы, которые можно оборудовать ТЭНами, то есть сделать с них электрические. Такое оборудование более предпочтительно благодаря возможности работать на резервном виде топлива.

Электрокотлы обладают и преимуществами и недостатками, более подробно о таком оборудовании вы можете прочитать в специализированной статье на нашем сайте.

Расчет характеристик

После выбора генератора теплоты можно приступить к расчету его мощности и характеристик системы.

После того как тип источника теплоты выбран, можно приступать к подбору его мощности и общих характеристик отопления. Следует заметить, что выполняется по очень простой методике (формуле).

Чтобы выполнить предварительные вычисления будет достаточным умножения площади комнаты на климатическую мощность. Результат, полученный в ходе умножения, разделяем на 10.

Это самая примитивная формула, с помощью которой можно произвести довольно точные вычисления при наличии малого количества известных параметров.

• Площадь комнаты. На первый взгляд может показаться, что этот параметр самый элементарный для расчетов, но это не совсем так. Обычно выбирается площадь всех комнат, в которых подразумевается сооружение отопления. Это может быть большой ошибкой, потому что отапливаться будут все помещения в доме, которые выходят хотя бы одной стеной на улицу.

В большинстве случаев производится тепловой расчет системы обогрева, учитывая только комнаты с внешними стенами. Берется небольшой запас мощности источника теплоты и других элементов, что позволит обеспечить дом теплом даже в самую суровую зиму;

• Климатическая мощность. Выполняя вычисления системы отопления невозможно обойтись без этого параметра. Параметр берется исходя из регионов, в которых находится дом. К примеру, для центральных регионов этот коэффициент равен 1,3-1,6 кВт, для южных – 0,8-0,95 кВт, а для северных еще больше — 1,6-2,2 кВт.

Пример расчета мощности генератора теплоты для дома в центральной части России с площадью в сто тридцать квадратных метров:

Nk=130*1,2/10=15,6 (16) кВт

Совет. Для установки нужно выбирать котлы с запасом по мощности. Специалисты объясняют это возможностями увеличения площадей и числа потребителей, а также качества теплоснабжения в суровые зимы.

Как грамотно сделать вычисления количества секций батарей

Расчет отопления включает в себя обязательные вычисления количества секций батарей. Это можно сделать благодаря существованию простой формулы: площадь комнат, в которой будут установлены радиаторы, нужно умножить на сто и разделить на показатель мощности одного радиатора.

• Площадь помещения. В основном, все отопительные приборы рассчитываются для обогрева лишь одного помещения, а, следовательно, суммарная площадь здания не требуется. Может быть исключение, когда рядом с комнатой, которая будет обогреваться, располагается другая комната без обогрева;
• Число 100 , которое фигурирует в формуле подсчета количества секций батарей для системы обогрева, берется не «с головы». В соответствии с требованиями СНиПа, на один метр квадратный жилой комнаты требуется около ста ватт мощности. Такой нагрузки достаточно для создания требуемой температуры;
• Если говорить о мощности одной секции батареи отопления , то она сугубо индивидуальна и зависит только от материалов радиаторов. Если параметры отопительного радиатора неизвестны, и узнать их невозможно, то можно принять его равным 200 Вт – так как эта цифра отвечает среднестатистической мощности одной секции современного отопительного прибора.

Получив все эти данные, можно перейти к расчету самих отопительных батарей. Если за основу взять комнату с размерами порядка тридцати квадратных метров, и с мощностью одной секций в сто восемьдесят ватт, то количество секций батарей можно определить таким образом:

n=30*100|180=16,7=17

Совет. Как и при подборе источника теплоты, выбирать количество секций необходимо с небольшим запасом, такой шаг позволяет обеспечить небольшой запас по мощности.

Нельзя ни сказать, что для комнат, которые располагаются в углу или торцах зданий, результат который мы получаем нужно умножать на коэффициент 1,2. Это позволяет получить оптимальные значения и получить точное число секций для приборов отопления.

Материалы для радиаторов: множество моделей

Цена, конструктивные и рабочие особенности любой системы теплоснабжения сильно зависят от материалов, из которых изготовлены батареи. Мы бы рекомендовали воздержаться от стальных радиаторов сразу. Хоть они и доступны по стоимости, но они имеют низкую мощность. Она меньше ста ватт.

Приборы обогрева, сделанные из чугуна, обладают большей надежностью, а также красивым видом (вы можете убедиться в этом сами благодаря фото и видео в нашей галерее сайта). Но, несмотря на преимущества, их мощность не намного больше, чем у стальных – порядка 120 Вт. Но даже такие показатели не критичны при условии, что тепловые потери не чрезмерные.

Заключение

Если вести разговор о качественном и эффективном обогреве, который сможет обеспечить бесперебойным теплом любой частный дом или торговый центр, то лучше не экономить средства при покупке радиаторов. Приобретайте анодированные или еще лучше вакуумные батареи.

Анодированные приборы великолепно защищены от воздействий коррозии, поэтому имеют длительный срок эксплуатации – не менее тридцати лет. Инструкция такого оборудования гарантирует теплопередающую способность элемента не менее 220 Вт.

Вакуумные отопительные радиаторы – это последнее слово в теплотехнике! Они наиболее экономичны из всех типов существующих батарей. Они универсальны в плане выбора места для установки и могут монтироваться как в жилом помещении, так и в торговом.

Качественными и экономичными считаются также батареи, сделанные из цветного металла. На рынке большой выбор алюминиевых и медных приборов самой различной мощности и размерами. Для создания определенного дизайна изготовляются вертикальные батареи, которые могут хорошо вписаться в ограниченные объемы.

Как рассчитать отопление в частном доме вы уже узнали благодаря этой статье и убедились в том, что в процессе этих вычислений нет ничего сложного. Все примеры в этой статье требуют минимального числа параметров и позволяют произвести расчеты быстро и точно.

Применяя на практике полученные в ходе цифры, можно соорудить хорошую и функциональную систему обогрева, как для общественных построек (супермаркеты, учебные заведения), так и для жилых (квартиры, частные дома, коттеджи).

1.
2.
3.
4.

В данной статье будут рассмотрены основные принципы расчета отопительной системы частного дома. Этот вопрос постоянно актуален: нередко возникают ситуации, когда из-за неправильного расчета отопления система обеспечивает слишком сильный прогрев, что негативно сказывается на экономичности, или же генерирует слишком малое количество тепла, поэтому дом оказывается непрогретым. Именно расчет системы отопления позволяет предотвратить появление проблем и обеспечить здание тепловой энергией.

Как правильно рассчитать отопление? Для правильного расчета необходимо выделить элементы отопительной системы, которые непосредственным образом влияют на количество производимого и транспортируемого тепла (подробнее: " "). В первую очередь рассчитывается мощность отопительного котла, причем расчеты необходимо делать с небольшим запасом. Далее осуществляется расчет количества отопительных приборов и их секций, если в выбранном типе приборов они присутствуют. Последний параметр, требующий расчета – диаметр трубопровода, который необходим для транспортировки теплоносителя по всей системе. Расчеты будут осуществляться именно по указанному порядку (прочитайте: " ").

Выбор котла для отопления дома

Если использование магистрального газа не представляется возможным, то можно выбрать вариант котла, питающегося дровами или углем. Твердотопливные котлы занимают вторую позицию по экономичности, но их необходимо постоянно обслуживать: большинство моделей требует регулярного протапливания. Отчасти проблему решает установка .

Выбирая твердое топливо в качестве основного, необходимо помнить, что тепловая мощность угля выше теплоотдачи дров примерно на 10%.

Расчет тепловой мощности котла

СНиП не учитывает полные габариты отапливаемых помещений в полной мере: при расчете тепловой мощности для комнаты высотой три метра данные будут совершенно иными, чем при расчете мощности котла для помещений, высота которых достигает четырех метров. К тому же, теплый воздух имеет обыкновение скапливаться вверху, и отопление, рассчитанное по СНиПу, окажется просто непригодным к использованию.

При расчете отопления частных домов используется коэффициент 1,5, который необходим для компенсации потерь, возникающих из-за общности периметра здания с улицей. Для расчета угловых и торцевых квартир в многоэтажных домах используется коэффициент 1,2-1,3 (точное значение зависит от качества теплоизоляции).

Как рассчитать радиаторы

Для расчетов будет использоваться тот же метод, который был описан выше: чтобы определить необходимое количество отопительных приборов, необходимо рассчитать тепловую мощность, которая необходима каждой комнате. Рассчитав необходимое зданию количество тепловой энергии и распределив эти данные по всем помещениям, можно приступать к выбору радиаторов.

Хорошие производители отопительных устройств снабжают свои изделия техническими паспортами, в которых находятся необходимые сведения. Но здесь есть один важный аспект: в паспорте указана температура, предполагающая разность температур радиатора и помещения, составляющую 70 градусов. Естественно, на практике эти параметры далеко не всегда совпадают. Читайте также: " ".

Для обеспечения расчетными данными используются данные, которые находятся в паспорте или на сайте изготовителя. Дальнейшие расчеты проводятся точно так же, как и в случае с котлом, но здесь нужно учитывать не только тепловую мощность системы в целом, но и ее разброс по помещениям. В любом случае, стоимость радиаторов довольно невелика, что позволяет без особых проблем приобрести их даже в том случае, когда в результате выполнения расчетов их количество вышло большим. При необходимости можно посмотреть на фото, где указаны сравнительные характеристики разных приборов радиаторного типа и методика их расчета для конкретной площади.

Делаем расчет трубопровода правильно

В системах с естественной циркуляцией обычно используются трубы с повышенным сечением – минимум ДУ32, а наиболее распространенные варианты находятся в пределах ДУ40-ДУ50. Это позволяет существенно снизить сопротивление теплоносителю при небольшом уклоне.

Системы, оснащенные циркуляционным насосом, лучше оснащать трубами с внешним диаметров 25 мм, что позволяет отапливать здание, имеющее средние габариты (прочитайте также: " "). В случае с лучевой разводкой достаточно металлопластиковых или полиэтиленовых труб диаметров 16 мм.

Проведение самих вычислений опирается на возможность распространения тепловой мощности. Как показывает практика, самая подходящая скорость движения теплоносителя – 0,6 м/с, а максимальная составляет 1,5 м/с. Для определения подходящих труб нужно воспользоваться таблицей, в которой приведены соотношения диаметра труб и необходимой скорости потока. Округление значений всегда осуществляется в большую сторону. Такой метод подбора труб подходит только для отопительных систем с принудительной циркуляцией.

Расчет отопления частного дома – одна из важных задач при его строительстве или капитальном ремонте. Делать это лучше на этапе планирования. Некоторую помощь в расчетах может оказать специальный онлайн-калькулятор. Существует немало калькуляторов для расчетов потребления топлива, мощности печи, системы вентиляции, сечения дымохода, производительности насосно-смесительного узла «теплого пола» и других. Однако следует учитывать, что все они показывают лишь приближенный результат, т.к. могут рассчитать только простейшие конфигурации. На самом деле при расчете отопления необходимо учитывать массу дополнительных нюансов. Это нужно сделать, чтобы правильно посчитать затраты на всю систему отопления и в будущем не страдать от холода в доме или наоборот его излишков, а следовательно и лишних затрат на топливо.

Выбирая котел для отопления дома, надо учесть все параметры: и отопительного оборудования и жилого дома Источник baraholka.com.ru

Расчет отопления в частном доме – что надо посчитать

Чтобы сделать расчет отопления частного дома, необходимо вычислить мощность отопительного котла, определиться с количеством и размещением радиаторов, учесть ряд факторов от погоды, до теплоизоляции и материала изготовления труб и котла.

Учитывайте, что от этого процесса будет зависеть комфортность проживания в доме, так как ваши расчеты будут непосредственно влиять на качество обогрева. Кроме того, эти расчеты – основа заложенного бюджета на монтаж и дальнейшую эксплуатацию всей системы отопления. Именно на этом этапе придется решать, сколько денег вы будете в дальнейшем тратить на отопление своего дома. Приступая к расчетам важно помнить о климатических условиях, в которых находится ваш регион и об условиях, в которых дом будет эксплуатироваться.

Видео описание

В нашем видео поговорим об отоплении в частном загородном доме. У нас в гостях автор и ведущий канала Тепло-Вода Владимир Сухоруков:

Система отопления – это не только печь и батареи. В нее входят:

Отопительный котел,

Насосная станция,

• Радиаторы,

  Контрольные приборы,

  Иногда нужен расширительный бак.

Примерно так выглядит схема отопительной системы дома Источник lucheeotoplenie.ru

Расчет мощности отопительных приборов

Перед тем как рассчитать мощность отопительного котла, следует определить, какой его тип будет использоваться. У отопительных котлов разный КПД и от этого выбора будет зависеть не только уровень теплоотдачи, но и финансовая составляющая последующей эксплуатации при выборе топлива:

Электрокотлы,

Газовые котлы,

Котлы на твердом топливе,

Котлы на жидком топливе,

Комбинированный котел электричество/твердое топливо.

Когда сделан выбор типа котла, необходимо определиться с его пропускной способностью. Именно от этого будет зависеть функционирование всей системы. Вычисление мощности водонагревательного котла производят, учитывая количество теплоэнергии, требующегося на м3. Калькулятор может помочь посчитать объем отапливаемых комнат:

спальня: 9 м2 3 м = 27 м3,

спальня: 12 м2 3 м = 36 м3,

спальня: 15 м2 3 м = 45 м3,

гостиная: 25 м2 3 м = 75 м3,

коридор: 6 м2 3 м = 18 м3,

кухня: 12 м2 3 м = 36 м3,

санузел: 8 м2 3 м = 24 м3.

При расчете учитываются все помещения дома, даже если в них не планируется ставить радиаторы Источник stroikairemont.com

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу утепления домов . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Далее суммируются результаты, и получается общий объем дома – 261 м3. При подсчетах обязательно учитываются комнаты и переходы, в которых не планируется ставить приборы обогрева, например, коридор, кладовая, или прихожая. Это делается, чтобы тепла от установленных в доме радиаторов, хватило на отопление всего дома.

При расчетах системы отопления обязательно следует учитывать климатическую зону и температуру снаружи в зимний период.

Возьмем произвольный показатель для региона в 50 Вт/м3 и площадь дома 261 м3, которую планируется обогревать. Формула расчета мощности: 50 Вт 261 м3 = 13050 Вт. Результат умножается на коэффициент 1,2 и вычисляется мощность котла – 15,6 кВт. Коэффициент позволяет добавить 20% резервной мощности котлу. Она даст возможность котлу работать в сберегательном режиме, избегая особых перегрузок.

Дополнительные датчики температуры помогут контролировать процесс Источник qowipa.dopebi.ru.net

Поправка коэффициента на климатические условия регионов меняется от 0,7 в южных регионах России, до 2,0 в северных регионах. Коэффициент 1,2 применяют в центральной части России.

Вот еще одна формула, которой пользуются онлайн-калькуляторы:

Чтобы получить предварительный результат требуемой мощности котла, можно площадь комнаты умножить на климатический коэффициент и, полученный результат, разделить на 10.

Пример формулы расчета мощности отопительного котла для дома площадью 120 м2 в северном регионе России:

Nk=120*2,0/10=24 кВт

Какие трубы лучше для магистрали отопления

полиэтилен,

полипропилен (с армированием и без),

стальные,

• нержавеющие.

Трубы для отопления в доме можно взять разные, но важно сдать особенности выбранного вида Источник ms.decorexpro.com

У каждого из этих видов свои нюансы, которые стоит учитывать при разработке и расчете отопления частного дома:

Стальные трубы в использовании универсальны и выдерживают давление до 25 атмосфер, но обладают существенным недостатком – они ржавеют и имеют определенный срок эксплуатации. Кроме того, имеют сложности при монтаже.

Трубы из полипропилена, композитного металлопластика и сшитого полиэтилена легко монтируются и, благодаря весу, их можно использовать на тонких стенах. Преимущество таких труб в том, что они не подвержены ржавчине, гниению и не реагируют на бактерии. Важный показатель – они не расширяются от тепла и не деформируются на морозе. Выдерживают постоянную температуру до 90 градусов и кратковременное повышение до 110 градусов Цельсия.

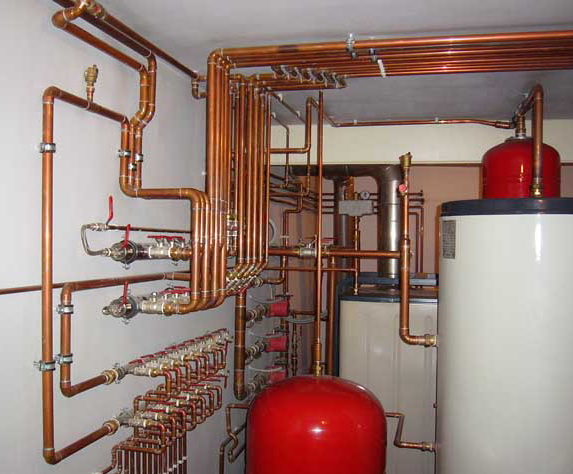

Медные трубы отличает высокая цена и повышенная сложность при монтаже, но в прочности они конкурируют с пластиковыми трубами, не подвержены ржавчине и считаются лучшим вариантом. Кроме того, медь пластична, хорошо проводит тепло и держит температуру воды в трубах в пределах от –200 до 250 градусов Цельсия. Эта способность меди защитит систему от возможной разморозки, что очень важно в условиях Сибири и северных районов.

Если дом находится на севере страны, то медные трубы для системы отопления подойдут лучше всего Источник svizzeraenergia.ch

Как рассчитать оптимальное количество и объемы теплообменников

При расчёте количества необходимых радиаторов, следует учитывать из какого материала они произведены. Рынок сейчас предлагает три вида металлических радиаторов:

• Алюминий,

  Биметаллический сплав,

Все они имеют свои особенности. Чугун и алюминий имеют одинаковый показатель теплоотдачи, но при этом алюминий быстро остывает, а чугун медленно нагревается, но долго сохраняет тепло. Биметаллические радиаторы быстро нагреваются, но остывают значительнее медленнее алюминиевых.

При расчете количества радиаторов также следует учитывать и другие нюансы:

угловая комната прохладнее других и требует большего количества радиаторов,

использование стеклопакетов на окнах сохраняет 15% теплоэнергии,

через крышу «уходит» до 25% теплоэнергии.

Количество радиаторов отопления и секций в них зависит от многих факторов Источник amikta.ru

В соответствии с нормами СНиП, на обогрев 1 м3 требуется 100 Вт тепла. Следовательно, 50 м3 потребуют 5000 Вт. Если биметаллический прибор на 8 секций выделяет 120 Вт, то с помощью простого калькулятора считаем: 5000: 120 = 41,6. После округления в большую сторону, получаем 42 радиатора.

Однако в частном доме температура регулируется самостоятельно. Считается, что одна батарея выделяет 150 Вт тепла. Пересчитываем и получаем 5000: 150 = 33,3. То есть понадобится 34 радиатора.

Можно воспользоваться примерной формулой расчета секций радиатора:

Значок (*) показывает, что дробная часть округляется по общим математическим правилам, N – количество секций, S – площадь комнаты в м2, а P – теплоотдача 1 секции в Вт.

Видео описание

Заключение

Монтаж и расчет отопительной системы в частном доме – это главная составляющая условий комфортного проживания в нем. Поэтому к расчету отопления в частном доме следует подойти с особой тщательностью, учитывая множество сопутствующих нюансов и факторов.

Калькулятор поможет если нужно быстро и усреднённо сравнить между собой различные технологии строительства. В других случаях лучше обратиться к специалисту, который грамотно проведет расчеты, правильно обработает результаты и учтет все погрешности.

С этой задачей не справится ни одна программа, потому что в нее заложены только общие формулы, а калькуляторы отопления частного дома и таблицы, предлагаемые в интернете, служат лишь для облегчения расчетов и не могут гарантировать точности. Для точных правильных расчетов стоит доверить эту работу специалистам, которые смогут учесть все пожелания, возможности и технические показатели выбранных материалов и приборов.

Из всех известных на данный момент вариантов для обогрева собственного дома наиболее распространённым видом является индивидуальная система водяного отопления. Масляные радиаторы, камины, печи, тепловентиляторы и обогреватели инфракрасного излучения зачастую используют как вспомогательные приборы.

Система отопления частного дома состоит из отопительных приборов, трубопровода и запорно-регулирующих механизмов, всё это служит для транспортировки тепла от теплогенератора к конечным точкам отопления помещений. Важно понимать, что надёжность, долговечность и эффективность индивидуальной системы отопления зависит от её правильного расчёта и монтажа, а также от качества используемых материалов в данной системе и её грамотной эксплуатации.

Расчёт системы отопления

Рассмотрим подробно упрощённый вариант расчёта системы водяного отопления, в котором мы будем использовать стандартные и общедоступные комплектующие. На рисунке схематически представлена индивидуальная система отопления частного дома на основе одноконтурного котла. Прежде всего, нам необходимо определиться с его мощностью, так как он является основой всех вычислений в дальнейшем. Выполним данную процедуру по описанной ниже схеме.

Общая площадь помещения: S = 78,5; общий объём: V = 220

У нас имеется одноэтажный дом с тремя комнатами, прихожей, коридором, кухней, ванной и туалетом. Зная площадь каждого отдельного помещения и высоту комнат, необходимо произвести элементарные расчёты для того, чтобы вычислить объём всего дома:

• комната 1: 10 м 2 · 2,8 м = 28 м 3
• комната 2: 10 м 2 · 2,8 м = 28 м 3
• комната 3: 20 м 2 · 2,8 м = 56 м 3
• прихожая: 8 м 2 · 2,8 м = 22,4 м 3
• коридор: 8 м 2 · 2,8 м = 22,4 м 3
• кухня: 15,5 м 2 · 2,8 м = 43,4 м 3
• ванная: 4 м 2 · 2,8 м = 11,2 м 3
• туалет: 3 м 2 · 2,8 м = 8,4 м 3

Таким образом, мы посчитали объём всех отдельных помещений, благодаря чему теперь можно вычислить общий объём дома, он равен 220 кубическим метрам. Заметьте, мы также посчитали объём коридора, но на самом деле там не указано ни одного отопительного прибора, для чего это нужно? Дело в том, что коридор также будет отапливаться, но пассивным образом, за счёт циркуляции тепла, поэтому нам необходимо внести его в общий список отопления, для того, чтобы расчёт был правильным и дал нужный результат.

Следующий этап расчёта мощности котла мы будем проводить, исходя из необходимого количества энергии на один кубический метр. Для каждого региона существует свой показатель — в наших вычислениях используем 40 Вт на кубический метр, исходя из рекомендаций для регионов европейской части СНГ:

• 40 Вт · 220 м 3 = 8800 Вт

Полученную цифру необходимо возвести в коэффициент 1,2, что даст нам 20% запаса мощности для того, чтобы котёл постоянно не работал на полную мощность. Таким образом, мы понимаем, что нам необходим котёл, который способен вырабатывать 10,6 кВт (стандартные одноконтурные котлы выпускаются мощностью 12-14 кВт).

Расчёт радиаторов

В нашем случае мы будем использовать стандартные алюминиевые радиаторы высотой 0,6 м. Мощность каждого ребра такого радиатора при температуре 70 °С составляет 150 Вт. Далее мы посчитаем мощность каждого радиатора и количество условных рёбер:

• комната 1: 28 м 3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем 10 условных рёбер, но поскольку у нас два радиатора, оба под окнами, мы возьмём один с 6-ю рёбрами, второй с 4-мя.
• комната 2: 28 м 3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем один радиатор с 10-ю рёбрами.
• комната 3: 56 м 3 · 40 Вт · 1,2 = 2688 Вт Округляем до 2700 и получаем три радиатора: 1-й и 2-й по 5 рёбер, 3-й (боковой) — 8 рёбер.
• прихожая: 22,4 м 3 · 40 Вт · 1,2 = 1075,2 Вт. Округляем до 1200 и получаем два радиатора по 4 ребра.
• ванная: 11,2 м 3 · 45 Вт · 1,2 = 600 Вт. Тут температура должна быть немного выше, получается 1 радиатор с 4-мя рёбрами.
• туалет: 8,4 м 3 · 40 Вт · 1,2 = 403,2 Вт. Округляем до 450 и получаем три ребра.
• кухня: 43,4 м 3 · 40 Вт · 1,2 = 2083,2 Вт. Округляем до 2100 и получаем два радиатора по 7 рёбер.

В конечном результате мы видим, что нам необходимо 12 радиаторов общей мощностью:

• 900 + 600 + 1500 + 750 + 750 + 1200 + 600 + 600 + 600 + 450 + 1050 + 1050 = 10,05 кВт

Исходя из последних расчётов, видно, что наша индивидуальная система отопления без проблем справится с возложенной на неё нагрузкой.

Выбор труб

Трубопровод для системы индивидуального отопления является средой для транспортировки тепловой энергии (в частности, нагретой воды). На отечественном рынке трубы для монтажа систем представлены в трёх основных видах:

• металлические
• медные
• пластиковые

Металлические трубы имеют ряд значительных недостатков. Кроме того, что они обладают большим весом и требуют специального оборудования для монтажа, а также наличие опыта, они ещё подвержены коррозии и могут накапливать статическое электричество. Хороший вариант — медные трубы, они способны выдерживать температуру до 200 градусов и давление около 200 атмосфер. Но медные трубы отличаются спецификой в монтаже (требуется специальное оборудование, серебряный припой и большой опыт работы), кроме того их стоимость очень велика. Самым популярным вариантом считаются пластиковые трубы. И вот почему:

• они имеют алюминиевую основу, которая с двух сторон покрыта пластмассой, благодаря чему они обладают огромной прочностью;
• они абсолютно не пропускают кислород, что позволяет свести к нулю процесс образования коррозии на внутренних стенках;
• благодаря алюминиевому армированию у них очень низкий коэффициент линейного расширения;
• пластиковые трубы антистатичны;
• обладают малым гидравлическим сопротивлением;
• не требуется специальных навыков для монтажа.

Монтаж системы

Первым делом нам требуется установить секционные радиаторы. Их надо размещать строго под окнами, тёплый воздух от радиатора будет препятствовать проникновению холодного воздуха из окна. Для монтажа секционных радиаторов не понадобится никакого специального оборудования, лишь перфоратор и строительный уровень. Необходимо строго придерживаться одного правила: все радиаторы в доме должны быть смонтированы строго на одном горизонтальном уровне, от этого параметра зависит общая циркуляция воды в системе. Также соблюдайте вертикальное расположение рёбер радиатора.

После монтажа радиаторов можно приступать к прокладке труб. Необходимо заранее промерить общую длину труб, а также посчитать количество всевозможных фитингов (колен, тройников, заглушек и пр.). Для монтажа пластиковых труб понадобится всего три инструмента — рулетка, ножницы для труб и паяльник. На большинстве таких труб и фитингов есть лазерная перфорация в виде насечек и направляющих линий, что даёт возможность по месту выполнять монтаж правильно и ровно. Работая с паяльником, следует придерживаться только одного правила — после того как вы расплавили и состыковали концы изделий, ни в коем случае не прокручивайте их, если с первого раза не получилось припаять ровно, иначе возможна течь в этом месте. Лучше заранее потренируйтесь на кусочках, которые пойдут в отходы.

Дополнительные приборы

По статистике система с пассивной циркуляцией воды будет исправно функционировать, если площадь помещения не превышает 100-120 м 2 . В противном случае необходимо использовать специальные насосы. Конечно, существует ряд котлов, в которые уже встроены насосные системы и они сами обеспечивают циркуляцию воды по трубам, если у вас не такой, то следует приобрести его отдельно.

На отечественном рынке их выбор очень велик, к тому же они отвечают всем необходимым требованиям — потребляют мало электроэнергии, бесшумны и малогабаритны. Монтируют циркуляционные насосы на концах веток отопления. Таким образом, насос прослужит дольше, так как он не будет находиться под прямым воздействием горячей воды.

Пример однотрубной системы отопления с принудительной циркуляцией: 1 — котёл; 2 — группа безопасности; 3 — радиаторы отопления; 4 — игольчатый кран; 5 — расширительный бак; 6 — слив; 7 — водопровод; 8 — фильтр грубой очистки воды; 9 — циркуляционный насос; 10 — шаровые краны

Из всего вышеперечисленного становится ясно, что с монтажом подобной системы без труда справятся два или три человека, для этого не требуется обладать специальными профессиональными навыками, главное, уметь пользоваться элементарными строительными инструментами. В нашей статье мы рассмотрели систему индивидуального отопления, собранную с помощью стандартных комплектующих, их цена и общедоступность позволят почти каждому у себя дома смонтировать аналогичную систему отопления.
