Каждый владелец дома при устройстве отопления сталкивается с важными вопросами. Какой вид радиатора выбрать? Как рассчитать количество секций радиатора? Если дом для вас строят профессиональные сотрудники, они помогут правильно выполнить расчеты, чтобы распределение отопительных батарей в здании было рациональным. Однако данную процедуру можно провести самостоятельно. Необходимые для этого формулы вы найдете ниже в статье.

Виды радиаторов

На сегодняшний день существуют такие виды батарей для отопления: биметаллические, стальные, алюминиевые и чугунные. Также радиаторы разделяют на панельные, секционные, конвекторные, трубчатые, а также дизайн-радиаторы. Выбор их зависит от теплоносителя, технических возможностей системы отопления и финансовой возможности собственника дома. Как рассчитать количество секций радиатора на комнату? Это не зависит от вида При этом учитывается только один показатель - радиаторная мощность.

Методы расчетов

Чтобы отопительная система в помещении работала эффективно и зимой в нем было тепло и комфортно, нужно тщательно Для этого применяются такие методы вычислений:

• Стандартный - проводится на основе положения СНиП, согласно которого обогрев 1м 2 потребует мощности в 100 Ватт. Вычисление осуществляется с применением формулы: S / P, где Р - мощность отделения, S - площадь выбранной комнаты.
• Примерный - для обогревания 1,8 м 2 квартиры при потолках, высотой 2,5 м, понадобится одна радиаторная секция.
• Объемный метод - мощность отопления 41 Вт берется на 1м 3 . Учитывается ширина, высота и длина помещения.

Сколько понадобится радиаторов для всего дома

Как рассчитать количество секций радиатора на помещение квартиры или дома? Проводится расчет по каждой комнате отдельно. Согласно стандарту, тепловая мощность на 1м 3 объема помещения, имеющего одну дверь, окно и внешнюю стену, считается в 41 Вт.

Если дом или квартира «холодные», с тонкими стенами, имеют много окон, в доме не а квартира находится на первом или последнем этаже, то для их обогрева необходимо 47 Вт на 1м 3 , а не 41 Вт. Для дома, построенного из современных материалов с использованием разных утеплителей для стен, полов, потолков, имеющего металлопластиковые окна. можно брать 30 Вт.

Чтобы заменить чугунные радиаторы, существует самый простой метод расчета: нужно их количество умножить на полученное число - мощность новых приборов. Приобретая алюминиевые или биметаллические батареи для замены, расчет проводят в соотношении: одно ребро чугунной на одно алюминиевой.

Правила вычисления количества отделений

• Увеличение мощности радиатора происходит: если комната торцевая и имеет одно окно - на 20%; с двумя окнами - на 30%; окна, выходящие на север, также требуют увеличения еще на 10%; установка батареи под окном - 5%; закрытие отопительного прибора декоративным экраном - на 15%.
• Мощность, необходимую для обогрева, можно вычислить, умножив размер площади помещения (в м 2) на 100 Вт.

В паспорте на продукцию производителем обозначена удельная мощность, что дает возможность рассчитать должное количество секций. Не стоит забывать, что на теплоотдачу влияет мощность отдельной секции, а не размер радиатора. Поэтому размещение и установление в комнате нескольких небольших приборов эффективнее, чем установление одного большого. Поступающее тепло из разных сторон будет равномерно его прогревать.

Вычисление количества отделений биметаллических батарей

• Габариты помещения и количество в нем окон.
• Местонахождения определенной комнаты.
• Наличие незакрытых проемов, арок и дверей.
• Мощность теплоотдачи каждой секции, обозначенной производителем в паспорте.

Этапы проведения вычислений

Как рассчитать количество секций радиатора, если все необходимые данные записаны? Для этого определяют площадь, исчисляя в метрах производные ширины и высоты помещения. Используя формулу S = L х W, рассчитывают совместную площадь если они имеют незакрытые проемы или арки.

Далее проводят расчет общей батарей (P = S х 100), применяя мощность в 100 Вт для обогрева одного м 2 . Затем рассчитывают должное количество секций (n = P / Pc) путем деления общей тепловой мощности на теплоотдачу одной секции, обозначенной в паспорте.

В зависимости от места нахождения помещения расчет требуемого числа отделений биметаллического прибора производится с учетом поправочных коэффициентов: 1,3 - для углового; используют коэффициент 1,1 - для первого и последнего этажей; 1,2 - применяют для двух окон; 1,5 - три и более окон.

Проведение расчета секций батареи в торцевой комнате, располагающейся на первом этаже дома и имеющей 2 окна. Габариты помещения 5 х 5 м. Теплоотдача одной секции 190 Вт.

• Исчисляем площадь комнаты: S = 5 х 5 = 25 м 2 .
• Рассчитываем тепловую мощность в общем: P = 25 x 100 = 2500 Вт.
• Проводим расчет необходимых секций: n = 2500 / 190 = 13,6. Округляем в сторону увеличения, получаем 14. Учитываем поправочные коэффициенты n = 14 х 1,3 х 1,2 х 1,1 = 24,024.

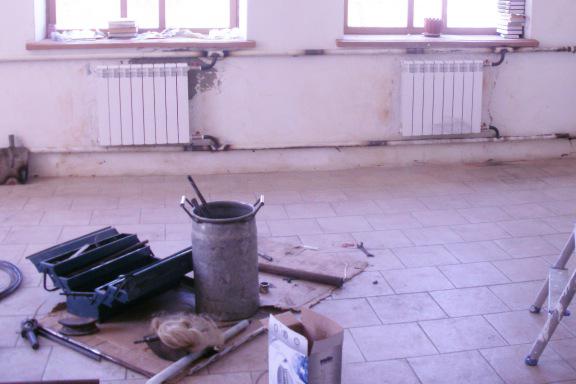

• Секции разделяем на две батареи и устанавливаем их под окнами.

Надеемся, что изложенная в статье информация расскажет, как рассчитать количество секций радиатора для дома. Для этого воспользуйтесь формулами и проведите относительно точный расчет. Важно правильно выбрать мощность секции, которая подойдет для вашей отопительной системы.

Если самостоятельно вычислить необходимое количество батарей для жилища вам не под силу, лучше всего обратитесь за помощью к специалистам. Они выполнят грамотный расчет, учитывая все факторы, влияющие на эффективность работы устанавливаемых отопительных приборов, что обеспечит тепло в доме в холодный период.

Один из наиболее важных вопросов создания комфортных условий проживания в доме или квартире – это надежная , правильно рассчитанная и смонтированная, хорошо сбалансированная система отопления. Именно поэтому создание такой системы – главнейшая задача при организации строительства собственного дома или при проведении капитального ремонта в квартире многоэтажки.

Несмотря на современное разнообразие систем отопления различных типов, лидером по по пулярности все же остается проверенная схема: контуры труб с циркулирующим по ним теплоносителем, и приборы теплообмена – радиаторы, установленные в помещениях. Казалось бы – все просто , батареи стоят под окнами и обеспечивают т ребуемый нагрев… Однако, необходимо знать, что теплоотдача от радиаторов должна соответствовать и площади помещения, и целому ряду других специфических критериев. Теплотехнические расчеты , основанные на требованиях СНиП – достаточно сложная процедура, выполняемая специалистами. Тем не менее , можно выполнить ее и своими силами, естественно, с допустимым упрощением. В настоящей публикации будет рассказано, как самостоятельно провести расчет батарей отопления на площадь обогреваемого помещения с учетом различных нюансов.

Но, для начала, нужно хотя бы бегло ознакомиться с существующими радиаторами отопления – от их параметров во многом будут зависеть и результаты проводимых расчетов .

Кратко о существующих типах радиаторов отопления

• Стальные радиаторы панельной или трубчатой конструкции.
• Чугунные батареи.
• Алюминиевые радиаторы нескольких модификаций.
• Биметаллические радиаторы.

Стальные радиаторы

Этот тип радиаторов не снискал себе особой популярности, несмотря на то, что некоторым моделям придается весьма элегантное дизайнерское оформление. Проблема в том, что недостатки таких приборов теплообмена существенно превышают их достоинства – невысокую цену¸ относительно небольшую массу и простоту монтажа.

Тонкие стальные стенки таких радиаторов недостаточно теплоёмки – быстро нагреваются, но и столь же стремительно остывают. Могут возникнуть проблемы и при гидравлических ударах – сварные соединения листов иногда дают при этом течь . Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких батарей невелик – обычно производители дают им довольно небольшую по длительности эксплуатации гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельную конструкцию, и варьировать теплоотдачу изменением числа секций не позволяют. Они имеют паспортную тепловую мощность, которую сразу же нужно выбирать, исходя из площади и особенностей помещения, где они планируются к установке. Исключение – некоторые трубчатые радиаторы имеют возможность изменения количества секций, но это обычно делается под заказ, при изготовлении, а не в домашних условиях.

Чугунные радиаторы

Представители этого типа батарей наверняка знакомы каждому еще с раннего детства – именно такие гармошки устанавливались ранее буквально повсеместно .

Возможно, такие батареи МС -140— 500 и не отличались особым изяществом, но зато верно служили не одному поколению жильцов. Каждая секция подобного радиатора обеспечивала теплоотдачу в 160 Вт. Радиатор сборный, и количество секций, в принципе, ничем не ограничивалось.

В настоящее время в продаже немало современных чугунных радиаторов. Их уже отличает более элегантный внешний вид, ровные гладкие наружные поверхности, которые облегчают уборку. Выпускаются и эксклюзивные варианты, с интересным рельефным рисунком чугунного литься.

При всем этом, такие модели в полной мере сохраняют основные достоинства чугунных батарей:

• Высокая теплоемкость чугуна и массивность батарей способствуют длительному сохранению и высокой отдаче тепла.
• Чугунные батареи, при правильной сборке и качественном уплотнении соединений, не боятся гидроударов, перепадов температур.
• Толстые чугунные стенки мало восприимчивы к коррозии и к абразивному износу.Может использоваться практически любой теплоноситель, так что такие батареи одинаково хороши и для автономной, и для центральной систем отопления.

Если не принимать в расчёт внешние данные старых чугунных батарей, то из недостатков можно отметить хрупкость металла (недопустимы акцентированные удары), относительную сложность монтажа, связанную в больше мере с массивностью. Кроме того, далеко не любые стеновые перегородки смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность. Они относительно недороги, имеют современный, достаточно элегантный внешний вид, обладают отменной теплоотдачей.

Качественные алюминиевые батареи способны выдерживать давление в 15 и более атмосфер, высокую температуру теплоносителя – порядка 100 градусов. При этом тепловая отдача от одной секции у некоторых моделей достигает порой 200 Вт. Но при этом они небольшой массой (вес секции – обычно до 2 кг) и не требуют большого объема теплоносителя (емкость – не более 500 мл).

Алюминиевые радиаторы представлены в продаже как наборными батареями, с возможностью изменения количества секций, так и цельными изделиями, рассчитанными на определенную мощность.

Недостатки алюминиевых радиаторов:

• Некоторые типы весьма подвержены кислородной коррозии алюминия, с высоким риском газообразования при этом. Это предъявляет особы требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
• Некоторые алюминиевые радиаторы неразборной конструкции, секции которых изготавливаются по технологии экструзии, могут при определенных неблагоприятных условиях дать течь на соединениях. При этом провести ремонт – попросту невозможно, и придется менять всю батарею в целом.

Изо всех алюминиевых батарей самые качественные – изготовленные с применением анодного оксидирования металла. Этим изделиям практически не страшна кислородная коррозия.

Внешне все алюминиевые радиаторы примерно похожи, поэтому необходимо очень внимательно читать техническую документацию, делая выбор.

Биметаллические радиаторы отопления

Подобные радиаторы по своей надежности оспаривают первенство с чугунными, а по тепловой отдаче – с алюминиевыми. Причина тому заключается в их особой конструкции.

Каждая из секций состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (поз. 1), соединенных таким же стальным вертикальным каналом (поз.2). Соединение в единую батарею производится высококачественными резьбовыми муфтами (поз. 3). Высокая теплоотдача обеспечивается наружной алюминиевой оболочкой.

Стальные внутренние трубы выполнены из металла, которые не подвержен коррозии или имеет защитное полимерное покрытие. Ну а алюминиевый теплообменник ни при каких обстоятельствах не контактирует с теплоносителем, и коррозия ему абсолютно не страшна.

Таким образом, получается сочетание высокой прочности и износоустойчивости с отличными теплотехническими показателями.

Цены на популярные радиаторы отопления

Радиаторы отопления

Такие батареи не боятся даже очень больших скачков давления, высоких температур. Они, по сути, универсальны, и подходят для любых систем отопления, правда, наилучшие эксплуатационные характеристики они все же показывают в условиях высокого давления центральной системы – для контуров с естественной циркуляцией они малопригодны.

Пожалуй, единственных их недостаток – высокая цена по сравнению с любыми другими радиаторами.

Для удобства восприятия размещена таблица, в которой приведены сравнительные характеристики радиаторов. Условные обозначения в ней:

• ТС – трубчатые стальные;
• Чг – чугунные;
• Ал – алюминиевые обычные;
• АА – алюминиевые анодированные;
• БМ – биметаллические.

	Чг	ТС	Ал	АА	БМ
Давление максимальное (атмосфер)
рабочее	6-9	6-12	10-20	15-40	35
опрессовочное	12-15	9	15-30	25-75	57
разрушения	20-25	18-25	30-50	100	75
Ограничение по рН (водородному показателю)	6,5-9	6,5-9	7-8	6,5-9	6,5-9
Подверженность коррозии под воздействием:
кислорода	нет	да	нет	нет	да
блуждающих токов	нет	да	да	нет	да
электролитических пар	нет	слабое	да	нет	слабое
Мощность секции при h=500 мм; Dt=70 ° , Вт	160	85	175-200	216,3	до 200
Гарантия, лет	10	1	3-10	30	3-10

Видео: рекомендации по выбору радиаторов отопления

Возможно, вас заинтересует информация о том, что собой представляет

Как рассчитать нужное количество секций радиатора отопления

Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечить прогрев до комфортной температуры и компенсировать неизбежные теплопотери, независимо от погоды на улице.

Базовой величиной для вычислений всегда выступает площадь или объем комнаты. Сами по себе профессиональные расчеты – весьма сложны, и учитывают очень большое число критериев. Но для бытовых нужд можно воспользоваться упрощенными методиками.

Самые простые способы расчета

Принято считать, что для создания нормальных условий в стандартном жилом помещении достаточно 100 Вт на квадратный метр пл ощади. Таким образом, следует всего лишь вычислить площадь комнаты и умножить ее на 100.

Q = S × 100

Q – требуемая теплоотдача от радиаторов отопления.

S – площадь обогреваемого помещения.

Если планируется установка неразборного радиатора, то это значение и станет ориентиром для подбора необходимой модели. В случае, когда будут устанавливаться батареи, допускающие изменение количества секций, следует провести еще один подсчет :

N = Q / Qус

N – рассчитываемое количество секций.

Qус – удельная тепловая мощность одной секции. Эта величина в обязательном порядке указывается в техническом паспорте изделия.

Как видите, расчеты эти чрезвычайно просты, и не требуют каких-либо особых знаний математики – достаточно рулетки чтобы измерить комнату и листка бумаги для вычислений. Кроме того, можно воспользоваться и таблицей, расположенной ниже – там приведены уже рассчитанные значения для комнат различной площади и определённых мощностей обогревательных секций.

Таблица секции

Однако, нужно помнить, что эти значения – для стандартной высоты потолка (2,7 м ) многоэтажки. Если высота комнаты иная, то лучше просчитать количество секций батареи, исходя из объема помещения. Для этого применяется усредненный показатель – 41 В т т епловой мощности на 1 м³ объема в панельном доме, или 34 Вт – в кирпичном.

Q = S × h × 40 (34 )

где h – высота потолка над уровнем пола.

Дальнейший расчет – ничем не отличается от представленного выше.

Подробный расчет с учетом особенностей помещения

А теперь перейдем к более серьезным расчетам . Упрощенная методика вычисления, приведенная выше, может преподнести хозяевам дома или квартиры «сюрприз». Когда установленные радиаторы не будут создавать в жилых помещениях требуемого комфортного микроклимата. И причина тому – целый перечень нюансов, которых рассмотренный метод просто не учитывает. А между тем , подобные нюансы могут иметь весьма важное значение.

Итак, за основу вновь берется площадь помещения и всё те же 100 Вт на м². Но сама формула уже выглядит несколько иначе:

Q = S × 100 × А × В × С × D × Е × F × G × H × I × J

Буквами от А до J условно обозначены коэффициенты, учитывающие особенности помещения и установки в нем радиаторов. Рассмотрим их по по рядку:

А – количество внешних стен в помещении.

Понятно, что чем выше площадь контакта помещения с улицей, то есть, чем больше в комнате внешних стен, тем выше общие теплопотери. Эту зависимость учитывает коэффициент А :

• Одна внешняя стена – А = 1,0
• Две внешних стены – А = 1,2
• Три внешний стены – А = 1,3
• Все четыре стены внешние – А = 1,4

В – ориентация помещения по сторонам света.

Максимальные теплопотери всегда в комнатах, в которые не поступает прямого солнечного света. Это, безусловно, северная сторона дома, и сюда же можно отнести восточную – лучи Солнца здесь бывают только по утрам, когда светило еще «не вышло на полную мощность».

Южная и западная стороны дома всегда прогреваются Солнцем значительно сильнее.

Отсюда – значения коэффициента В :

• Комната выходит на север или восток – В = 1,1
• Южная или западная комнаты – В = 1, то есть, может не учитываться.

С – коэффициент, учитывающий степень утепленности стен.

Понятно, что теплопотери из отапливаемого помещения будут зависеть от качества термоизоляции внешних стен. Значение коэффициента С принимают равным:

• Средний уровень - стены выложены в два кирпича, или предусмотрено их поверхностное утепление другим материалом – С = 1,0
• Внешние стены не утеплены – С = 1,27
• Высокий уровень утепления на основе теплотехнических расчетов – С = 0,85.

D – особенности климатических условий региона.

Естественно, что нельзя равнять все базовые показатели требуемой мощности обогрева «под одну гребенку » — они зависят и от уровня зимних отрицательных температур, характерного для конкретной местности. Это учитывает коэффициент D. Для его выбора берутся средние температуры самой холодной декады января – обычно это значение несложно уточнить в местной гидрометеорологической службе.

• — 35 ° С и ниже – D= 1,5
• — 25÷ — 35 ° С – D= 1,3
• до – 20 ° С – D= 1,1
• не ниже – 15 ° С – D= 0,9
• не ниже – 10 ° С – D= 0,7

Е – коэффициент высоты потолков помещения.

Как уже говорилось, 100 Вт/м² — это усредненное значение для стандартной высоты потолков. Если она отличается, следует ввести поправочный коэффициент Е :

• До 2,7 м – Е = 1, 0
• 2,8 – 3, 0 м – Е = 1, 05
• 3,1 – 3, 5 м – Е = 1, 1
• 3,6 – 4, 0 м – Е = 1,15
• Более 4,1 м – Е = 1,2

F– коэффициент, учитывающий тип помещения, расположенного выше

Устраивать систему отопления в помещениях с холодным полом – бессмысленное занятие, и хозяева всегда в этом вопросе принимают меры. А вот тип помещения, расположенного выше, часто от них никак не зависит. А между тем, если сверху жилое или утепленное помещение, то общая потребность в тепловой энергии значительно снизится:

• холодный чердак или неотапливаемое помещение – F= 1,0
• утепленный чердак (в том числе – и утепленная кровля) – F= 0,9
• отапливаемое помещение – F= 0,8

G– коэффициент учета типа установленных окон.

Различные оконные конструкции подвержены теплопотерям неодинаково. Это учитывает коэффициент G :

• обычные деревянные рамы с двойным остеклением – G= 1,27
• окна оснащены однокамерным стеклопакетом (2 стекла) – G= 1,0
• однокамерный стеклопакет с аргоновым заполнением или двойной стеклопакет (3 стекла) — G= 0,85

Н – коэффициент пл ощади остекления помещения.

Общее количество теплопотерь зависит и от суммарной площади окон, установленных в помещении. Эта величина рассчитывается на основании отношения площади окон к площади помещения. В зависимости от полученного результата находим коэффициент Н :

• Отношение менее 0,1 – Н = 0, 8
• 0,11 ÷ 0,2 – Н = 0, 9
• 0,21 ÷ 0,3 – Н = 1, 0
• 0,31÷ 0,4 – Н = 1, 1
• 0,41 ÷ 0,5 – Н = 1,2

I– коэффициент, учитывающий схему подключения радиаторов.

От того, как подключены радиаторы к трубам подачи и обратки , зависит их теплоотдача. Это тоже следует учесть при планировании установки и определения нужного количества секций:

• а – диагональное подключение, подача сверху, обратка снизу – I = 1,0
• б – одностороннее подключение, подача сверху, обратка снизу – I = 1,03
• в – двустороннее подключение, и подача, и обратка снизу – I = 1,13
• г – диагональное подключение, подача снизу, обратка сверху – I = 1,25
• д – одностороннее подключение, подача снизу, обратка сверху – I = 1,28
• е – одностороннее нижнее подключение обратки и подачи – I = 1,28

J– коэффициент, учитывающий степень открытости установленных радиаторов.

Многое зависит и от того, насколько установленные батареи открыты для свободного теплообмена с воздухом помещения. Имеющиеся или искусственно созданные преграды способны существенно снизить теплоотдачу радиатора. Это учитывает коэффициент J :

а – радиатор расположен открыто на стене или не прикрыт подоконником – J= 0,9

б – радиатор прикрыт сверху подоконником или полкой – J= 1,0

в – радиатор прикрыт сверху горизонтальным выступом стеновой ниши – J= 1,07

г – радиатор сверху прикрыт подоконником, а с фронтальной стороны — части чно прикрыт декоративным кожухом – J= 1,12

д – радиатор полностью прикрыт декоративным кожухом– J= 1,2

⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰

Ну вот, наконец, и все. Теперь можно подставлять в формулу нужные значения и соответствующие условиям коэффициенты, и на выходе получится требуемая тепловая мощность для надежного обогрева помещения, с учетом все нюансов.

После этого останется или подобрать неразборный радиатор с нужной тепловой отдачей, или же разделить вычисленное значение на удельную тепловую мощность одной секции батареи выбранной модели.

Наверняка , многим такой подсчет покажется чрезмерно громоздким, в котором легко запутаться. Для облегчения проведения вычислений предлагаем воспользоваться специальным калькулятором – в него уже заложены все требуемые величины. Пользователю остается лишь ввести запрашиваемые исходные значения или выбрать из списков нужные позиции. Кнопка «рассчитать» сразу приведет к получению точного результата с округлением в большую сторону.

Для того чтобы в холодное время года в доме всегда было тепло и уютно очень важно уметь правильно рассчитать нужное количество секций радиаторов отопления. Магазины предлагают множество различных моделей, которые имеют разнообразные формы и характеристики. Приобретая радиатор для дома или квартиры необходимо учитывать все плюсы и минусы модели.

Любой владелец дома или квартиры хотел, чтобы в помещении всегда было тепло и комфортно.

Радиаторы: виды

На современном рынке можно встретить не только всем знакомые чугунные батареи отопления, но и совершенно новые модели, которые выполнены из стали или алюминия . Встречаются и биметаллические радиаторы.

• Трубчатые батареи считаются дорогостоящими моделями. Нагреваются они дольше панельных. Естественно, и тепло они тоже сохраняют дольше.
• Панельные батареи - это быстронагревающиеся радиаторы отопления. Их цена ниже стоимости трубчатых моделей. Однако, эти батареи очень быстро остывают, поэтому считаются неэкономичными.

Чтобы сконструировать в доме хорошую систему обогрева важно учитывать характеристики радиаторов, их размещение в комнатах, количество и другие факторы, которые влияют на сохранение тепла в помещении.

Расчет, учитывающий площадь помещения

Отталкиваясь от величины площади помещения можно произвести предварительный расчет. Вычисления просты, они подходят для помещений, в которых низкие потолки (2.4 – 2.6 м). Для обогрева каждого метра помещения нужно 100 Вт. мощности.

При вычислении всегда нужно учитывать возможные потери тепла в соответствии с конкретными ситуациями. Так, в угловой комнате или в комнате, в которой есть балкон, тепло теряется быстрее. Для этих помещений значение тепловой мощности нужно увеличивать на 20%. Также стоит повышать это значение для комнат, в которых радиаторы планируется встраивать в нишу или закрыть экраном.

Расчет, учитывающий объем комнаты

Для получения более точных расчетов в вычислениях стоит учитывать высоту свода помещения . Принцип вычислений аналогичен указанному выше: вычисляем общее количество требуемой теплоты, а, затем, находим число секций радиаторов.

Исходя из строительных норм для обогревания 1 кб. м. помещения панельного дома требуется тепловая мощность равная 41 Вт. Найдем объем комнаты, путем умножения ее площади на высоту. Полученный результат умножаем на указанную выше норму и получаем общее количество теплоты, требуемое для обогрева. Если квартира современная и в ней стоят стеклопакеты, то нормированную величину можно взять меньше - 34 Вт на 1 куб. м .

В качестве примера произведем расчет для помещения с площадью 20 кв. м. и высотою 3 м.

1. Найдем объем помещения, умножив площадь на высоту: 20 кв.м х 3 м = 60 куб. м .
2. Для обогрева комнаты потребуется мощность: 60 куб. м х 41 Вт = 2460 Вт .
3. Для расчета количества секций радиаторов возьмем значение теплоотдачи одной секции из первого случая - 170 Вт. Таким образом, 2460 Вт / 170 Вт = 14.47, округлим до 15 секций .

Стоит отметить, что многие производители радиаторов отопления приводят в технической документации завышенные значения. А это значит к указанным в техпаспорте величинам нужно относиться как к максимальным значениям . Зная и учитывая это, при расчетах можно сделать показания вычислений более реалистичными.

Точный расчет при помощи коэффициентов

Не каждая комната может похвастать стандартной планировкой. А планировка частного дома сугубо индивидуальна. В этом случае хорошо использовать еще более точные вычисления. Метод основан на нахождении очень точного значения необходимого количества теплоты для обогрева комнаты. После нахождения этого значения проводится уже знакомая операция по вычислению числа секций радиаторов отопления.

Кт= 100 Вт/кв.м х Пл х Кф1 х Кф 2 х Кф 3 х Кф4 х Кф5 х Кф6 х Кф7 .

• Пл - площадь помещения;
• Кт - количество теплоты, необходимое для его обогревания;
• Кф1 - коэффициент остекления окон.

Принимает следующие значения:

• 1.27 - для обычных окон с двойными остеклением;
• 1.0 - для двойного стеклопакета;
• 0.85 - для тройного стеклопакета.

Кф2 - коэффициент, учитывающий теплоизоляцию стен.

Принимает значения:

• 1.27 - для низкой степени теплоизоляции;
• 1.0 - для средней теплоизоляции (если есть двойная кладка или стены проложены утеплителем);
• 0.85 - для высокой степени теплоизоляции.

Кф3 - коэффициент, который учитывает соотношение площади пола и окон и пола в комнате.

Имеет следующие значения:

• 1.2 - при 50%;
• 1.1 - при 40%;
• 1.0 - при 30%;
• 0.9 - при 20%;
• 0.8 - при 10%.

Кф4 - коэффициент, учитывающий усредненную температуру воздуха в наиболее холодную неделю в году.

Возможные значения:

• 1.5 - при -35 град.;
• 1.3 - при -25 град.;
• 1.1. - при -20 град.;
• 0.9 - при -15 град.;
• 0.7 - при -10 град.

Кф5 - коэффициент, корректирующий потребность в тепле, исходя из количества наружных стен.

Принимает значения:

• 1.1 - если 1 стена;
• 1.2 - если 2 стены;
• 1.3 - если 3 стены;
• 1.4 - если 4 стены.

Кф6 - коэффициент, учитывающий тип помещения, находящегося над комнатой.

Принимает значения:

• 1.0 - при наличии холодного чердака;
• 0.9 - при наличии отапливаемого чердака;
• 0.8 - при наличии отапливаемого жилого помещения.

Кф7 - коэффициент, который учитывает высоту потолка в комнате.

Принимает следующие значения:

• 1.0 - высота 2.5 м.;
• 1.05 - высота 3.0 м.;
• 1.1 - высота 3.5 м.;
• 1.15 - высота 4.0 м.;
• 1.2 - высота 4.5 м.

Этот расчет, учитывающий все нюансы, дает очень точный результат количества теплоты, требуемого для обогрева помещения.

Проведя расчет и получив точное значение Кт, делим его на значение тепловой отдачи одной секции (величину берем из техпаспорта модели) и получаем точное число требуемых секций радиаторов отопления.

Можно использовать любой из трех способов расчета, они различаются лишь точностью вычисления тепловой мощности. Не нужно бояться потратить время на вычисления , если желаете проводить долгие зимние вечера в тепле и уюте.

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2 , потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

• В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
• В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Окна

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

• соотношение площади окна к площади пола:
  • 10% — 0,8
  • 20% — 0,9
  • 30% — 1,0
  • 40% — 1,1
  • 50% — 1,2
• остекление:
  • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
  • обычный двухкамерный стеклопакет — 1,0
  • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

Степень теплоизоляции:

• кирпичные стены толщиной в два кирпича считаются нормой — 1,0
• недостаточная (отсутствует) — 1,27
• хорошая — 0,8

Наличие наружных стен:

• внутреннее помещение — без потерь, коэффициент 1,0
• одна — 1,1
• две — 1,2
• три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

• -10 о С и выше — 0,7
• -15 о С — 0,9
• -20 о С — 1,1
• -25 о С — 1,3
• -30 о С — 1,5

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя.

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

• алюминиевые — 190Вт
• биметаллические — 185Вт
• чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

• биметаллический радиатор — 1,8м 2
• алюминиевый — 1,9-2,0м 2
• чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2 . Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Корректировка в зависимости от режима отопительной системы

Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90 о С, в обратке — 70 о С (обозначается 90/70) в помещении при этом должно быть 20 о С. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчет откорректировать.

Для учета режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.

Чтобы было понятнее произведем расчет чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50см). Помещение то же: 16м 2 . Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м 2 . Потому нам потребуется 16м 2 /1,5м 2 =10,6шт. Округляем — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем температурный напор для каждой из систем:

• высокотемпературная 90/70/20- (90+70)/2-20=60 о С;
• низкотемпературный 55/45/20 — (55+45)/2-20=30 о С.

То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16м 2 требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.

При таком расчете можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20 о С а, например, 25 о С просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55 о С. Теперь находим соотношение 60 о С/55 о С=1,1. Чтобы обеспечить температуру в 25 о С нужно 11шт*1,1=12,1шт.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для , когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Итоги

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Существует несколько различных способов для того, чтобы определить необходимую мощность отопительных приборов. Расчет радиаторов отопления в квартире может осуществляться по сложным методикам, которые связаны с использованием достаточно сложного оборудования (тепловизоров) и специализированного программного обеспечения.

Расчет количества радиаторов отопления можно сделать и самостоятельно, исходя из требуемой мощности отопительных приборов при расчете на единицу площади помещения, которое отапливается.

Условно-схематический расчет мощности

В полосе умеренного климата (т.н. средней климатической полосе) принятые нормы регламентируют установку радиаторов отопления мощностью 60 – 100 Вт на каждый квадратный метр помещения. Такой расчет называется также расчет по площади.

В северный широтах (имеется в виду не Крайний Север, а северные области, которые лежат выше 60 ° с.ш.) принимается мощность в пределах 150 – 200 Вт на квадратный метр.

Мощность отопительного котла определятся также исходя из этих значений.

• Расчет мощности радиаторов отопления проводится именно по такой методике. Именно такую мощность должны иметь радиаторы отопления. Значения теплоотдачи чугунных батарей находятся в пределах 125 – 150 Вт на одну секцию. Другими словами, комната площадью в пятнадцать квадратных метров может обогреваться (15 х 100 / 125 = 12) двумя шестисекционными чугунными радиаторами;
• Биметаллические радиаторы рассчитываются подобным образом, так как их мощность соответствует мощности (на самом деле она немного больше). Производитель обязательно указывает эти параметры на заводской упаковке (в крайнем случае, эти значения даются в стандартных таблицах по техническим условиям);
• Расчет алюминиевых радиаторов отопления проводится таким же способом. Температура самих отопительных приборов в большой степени связана с температурой теплоносителя внутри системы и значений теплоотдачи каждого отдельного радиатора. С этим связана и общая цена прибора.

Существуют простые алгоритмы, которые называются общим термином: калькулятор расчета радиаторов отопления, в котором используются вышеприведенные методики. Расчет своими руками по таким алгоритмам является довольно простым .

Дополнительные факторы

Вышеуказанные значения мощности радиаторов даны для стандартных условий, которые корректируются с помощью поправочных коэффициентов в зависимости от наличия или отсутствия дополнительных факторов:

• Высота помещения считается стандартной, если она составляет 2,7 м. При высоте потолков большей или меньшей этого условного стандартного значения мощности 100 Вт/м2 умножается на поправочный коэффициент, который определяется путем деления высоты помещения на стандартную (2,7 м).

Например, коэффициент для помещения высотой 3,24 м составит: 3,24 / 2,70 = 1,2, а для комнаты с потолками 2,43 – 0,8.

• Количество двух наружных стен в помещении (угловая комната);
• Количество дополнительных окон в комнате;
• Наличие двухкамерных энергосберегающих стеклопакетов.

Важно!
Расчет отопительных радиаторов по такому способу лучше проводить с некоторым запасом, так как такие вычисления являются довольно приблизительными.

Расчет теплопотерь

Вышеприведенный расчет тепловой мощности радиаторов отопления не учитывает множество определяющих условий. Для более точного необходимо для начала определить значения теплопотерь здания. Они вычисляются на основании данных о каждой стене и потолке каждого помещения, пола, типа окон и их количества, конструкции дверей, материала штукатурки, типу кирпича или утеплительного материала.

Расчет теплоотдачи батарей отопления радиатора исходя из показателя 1 кВт на 10 м2 имеет существенные недостатки, которые прежде всего связаны с неточностью этих показателей, так как не принимают во внимание тип самого здания (отдельно стоящее строение или квартира), высота потолка, размеры окон и дверей.

Формула расчета теплопотерь:

ТП общ = V x 0,04 + ТП о х n o + ТП д х n д, где

• ТП общ – общие теплопотери в помещении;
• V – объем помещения;
• 0,04 – стандартное значение теплопотерь для 1 м3;
• ТП о – теплопотери от одного окна (принимается значение 0,1 кВт);
• n o – количество окон;
• ТП д — теплопотери от одной двери (принимается значение 0,2 кВт)
• n д — количество дверей.

Расчет стальных радиаторов

Pст = ТПобщ/1,5 х k, где

• Рст – мощность стальных радиаторов;
• ТПобщ – значение общих теплопотерь в помещении;
• 1,5 – коэффициент для приведения длины радиатора с учетом работы в диапазоне температур 70-50 °С;
• k – коэффициент запаса (1,2 – для квартир в многоэтажном доме, 1,3 – для частного дома)

Пример расчета стального радиатора

Исходим из условий, что расчет выполняется для помещения в частном доме площадью 20 квадратных метров с высотой потолков в 3,0 м, в котором имеется два окна и одна дверь.

Инструкция по расчету предписывает следующее:

• ТПобщ = 20 х 3 х 0,04 + 0,1 х 2 + 0,2 х 1 = 2,8 кВт;
• Рст = 2,8 кВт/1,5 х 1,3 = 2,43 м.

Расчет стальных радиаторов отопления по такой методике приводит к результату того, что общая длина радиаторов составляет 2,43 м. С учетом наличия в помещении двух окон, то целесообразным будет выбор двух радиаторов подходящей стандартной длины.

Схема подключения и размещения радиаторов

Теплоотдача от радиаторов зависит и от того, в каком месте размещается отопительный прибор, а также тип подключения к магистральному трубопроводу.

Прежде всего, радиаторы отопления размещают под окнами. Даже использование энергосберегающих стеклопакетов не дает возможности избежать наибольших теплопотерь именно через световые проемы. Радиатор, который установлен под окном обогревает воздух в помещении вокруг себя.

Нагретый воздух поднимается наверх. При этом слой теплого воздуха создает перед проемом тепловую завесу, которая препятствует движению холодных слоев воздуха от окна.

Кроме этого, холодные потоки воздуха из окна, перемешиваясь с теплыми восходящими потоками от радиатора, усиливают общую конвекцию по всему объему помещения. Это дает возможность воздуху в комнате прогреваться быстрее.

Чтобы такая тепловая завеса эффективно создавалась, необходимо устанавливать радиатор, который бы по длине был не менее 70 % ширины оконного проема.

Отклонение вертикальных осей радиаторов и окон не должно быть больше 50 мм.

Важно!
В угловых комнатах дополнительные радиаторные панели необходимо размещать вдоль наружных стен, ближе к наружному углу.

• При обвязке радиаторов, в которой используются стояки, их необходимо проводить в углах комнаты (особенно в наружных углах глухих стен);
• При к магистральным трубопроводам с противоположных сторон возрастает теплоотдача приборов. С конструктивной точки зрения рациональным является одностороннее присоединение к трубам.

Важно!
Радиаторы, в которых количество секций больше двадцати следует подключать с разных сторон. Это справедливо и для такой обвязки, когда на одной сцепке находится больше одного радиатора.

Теплоотдача зависит также от того, как расположены места для подачи и отвода из отопительных приборов теплоносителя. Больше тепловой поток будет при подключении подачи в верхнюю часть и отводе из нижней части радиатора.

Если радиаторы устанавливаются несколькими ярусами, то в этом случае необходимо обеспечить последовательное перемещение теплоносителя вниз по направлению движения.

Видео о расчете мощности отопительных приборов:

Приблизительный расчет биметаллических радиаторов

Почти все биметаллические радиаторы выпускаются по стандартным размерам. Нестандартные следует заказывать отдельно.

Это несколько облегчает расчет биметаллических радиаторов отопления.

• При стандартной высоте потолков (2,5 – 2,7 м) берется одна секция биметаллического радиатора из расчета на 1,8 м2 жилой комнаты.

Например, для комнаты в 15 м2 радиатор должен иметь 8 – 9 секций:

• Для объемного расчета биметаллического радиатора принимается значение 200 Вт каждой секции на каждые 5 м3 помещения.

Например, для комнаты в 15 м2 и высотой 2,7 м, количество секций по такому расчету составит 8:

15 х 2,7/5 = 8,1

Важно!
200 Вт стандартной мощности были приняты по умолчанию, как стандарт. Хотя на практике бывают секции разной мощности от 120 Вт и до 220 Вт.

Определение теплопотерь с помощью тепловизора

Тепловизоры в настоящее время широко применяются для тщательного контроля тепловых характеристик объектов и определения теплоизоляционных свойств конструкций. С помощью тепловизора проводится быстрое обследование зданий с целью определения точного значения теплопотерь, а также скрытых строительных дефектов и плохого качества материалов.

Применение этих приборов дает возможность определить точные значения реальных потерь тепла через конструкционные элементы. С учетом приведенного коэффициента теплопередающего сопротивления сравниваются эти значения с нормативами. Таким же образом определяются места конденсирования влаги и нерациональные обвязки радиаторов в системе отопления.
