Если вы хотите иметь на собственном участке бесплатную воду в любом количестве, то следует начать с бурения шахты до водоносного горизонта. Вторым шагом станет установка глубинного насоса в скважину. Именно исправная работа такого оборудования будет гарантировать качественный полив огородных растений, беспрерывное функционирование стиральной и посудомоечной машин, санузла и ванной.

Глубинные насосы для скважин имеют разные мощности, размеры и другие параметры. В этой статье мы рассмотрим основные критерии выбора. Установка оптимальной аппаратуры избавит вас от множества проблем в будущем и даст уверенность в постоянном наличии Н 2 О на вашем участке.

Общие положения

Для того чтобы успешно выкачивать воду из скважин, колодцев или других водоёмов существует следующие типы насосов:

• Самовсасывающие . Такое оборудование устанавливается на поверхности и иногда имеет вид полноценной насосной станции. Неплохо справляются с песчаными скважинами, имеющими относительно небольшую глубину.

• Погружные . Они имеют большую мощность, объём выкачиваемой жидкости и высоту напорного столба. Конструктивно способны проникать даже в очень узкие шахты. Идеально подходят для артезианских скважин.

Выбор и установка

Так как глубинный насос для скважин подходит наилучшим образом, перейдём к правилам его выбора. Для этого в первую очередь следует определить, куда требуется подача воды и в каком количестве.

Правильные критерии

1. Производительность насоса. Количество жидкости, которую он может перегнать в течение одного часа.

1. Высота напора. Сила толчка жидкости, подбирается в соответствии с глубиной шахты и удалённостью её от дома.

1. Дебет скважины. Реальный объём воды, который может быть обеспечен водоносным горизонтом за час беспрерывной подачи.

В связи с этим следует приступать к выбору насосного оборудования после того, как вам закончат бурить скважину и предоставят технический паспорт со всеми необходимыми данными.

В нём должны быть указаны:

• Диаметр шахты. От чего будет зависеть диаметр погружаемого аппарата.
• Статический и динамический уровни воды. Первый формируется в случае простоя конструкции, а второй – при активном её использовании.

• Производительные возможности скважины, которые измеряются количеством переданных кубических метров жидкости в течение часа.
• Глубина шахты. В значительной мере влияет на требуемую высоту напора.

Приобретать слишком мощный погружной насос не следует по двум причинам:

1. Цена его будет намного выше, а зачем переплачивать?
2. Если его производительность окажется больше производительности скважины, то та не будет успевать заполняться водой. Из-за чего последует работа «сухого» хода, которая при отсутствии специальной защиты приведёт к перегоранию двигателя.

Таким образом, мы теперь знаем, что максимальная мощность не должна превышать количество притока воды. Что влияет на минимальную?

Давайте рассмотрим:

1. Размер вашей семьи. На одного взрослого человека в среднем требуется около 1000 л в сутки. Умножьте это число на количество постоянных жильцов, и вы будете знать суточную потребность вашего дома в воде.

1. Наличие и площадь огорода. На полив растительных культур обычно уходит до 2000 литров необходимой жидкости.

1. Количество одновременно используемых точек потребления.
   Вот их примерный список с нормативным расходом, измеряющимся в м 3 /час:

   • мойка – 0,7;
   • ванная – 1,2;
   • биде – 0,3;
   • душевая – 0,8;
   • машина для мытья посуды – 0,6;
   • рукомойник – 0,3;
   • стиральная машина – 0,8;
   • санузел – 0,4

   Так, чтобы запустить стиральную машину и заполнять одновременно ванну потребуется оборудование с производительностью не менее 2000 м 3 /час. Но, не забывайте, что может возникнуть потребность в это время ещё и помыть посуду и сходить в туалет.

Кроме мощности, которую мы выбираем исходя из возможностей скважины и потребностей жильцов, важно также ещё подобрать и правильную высоту напора, на которую потребуется подача жидкости.

Расчёты выполняем следующим образом:

• Берём высоту дома и добавляем к ней 6 метров.
• Получившуюся сумму умножаем на коэффициент потерь силы напора в процессе перемещения по трубопроводу. Он равен 1,15.
• Теперь добавляем глубину шахты до поверхности зеркала воды. Эту величину берём из технического паспорта, предоставленного бурильной компанией.
• Далее следует учесть расстояние скважины от здания, нуждающегося в водоснабжении. При этом принято считать, что 10 м по горизонтали равняется 1 м по вертикали.

Предположим что высота вашего дома 7 м, глубина шахты 30 м, а удалённость от точек водозабора 20 м. Подставляем: (7+6)*1,15+30+2=46,95. То есть требуется насос, высота напора которого составляет не менее 47 м.

Наиболее важным считается как раз расчёт высоты подачи воды, чем мощность насоса. Так как редко когда открыты все точки потребления воды, а вот просчёт с напором может привести к полному отсутствию Н 2 О в системе водопровода.

Совет: в случае возможности ошибки в расчёте производительности оборудования рекомендуется установить мембранный бак.
С помощью него можно будет задавать уровень давления, что позволит избежать гидроударов вместе с частыми включениями и отключениями двигателя.

Монтаж

Как установить глубинный насос в скважину? Для этого понадобится сам аппарат, металлопластиковая труба необходимой длины, переходник, стальной трос и электрический кабель с гидроизоляцией.

Инструкция по монтажу выглядит так:

1. Прикручиваем специальный ниппель на выходное отверстие насоса, герметизируя соединение с помощью «подмотки». Он будет служить переходником на резьбу обсадной трубы.

1. Полиэтиленовую трубу перед фиксацией максимально выравниваем своими руками. Это позволит опускать прибор наиболее ровно.

1. Подключаем силовой кабель. В этом случае требуется как можно лучше обеспечить гидроизоляцию при помощи специальной гофры или термоусадочных трубок.

Совет: при покупке оборудования сразу проверьте наличие провода.
Потому что обычно он не входит в комплектацию и поэтому его следует приобрести отдельно.

1. Привязываем стальной трос к специально предназначенным для этого проушинам, находящимся на корпусе насоса. Сверху его можно прикрепить к лебёдке, установленной на треногу. Это облегчит погружение аппарата на большую глубину и станет сразу ответом на вопрос, как достать глубинный насос из скважины для технического обслуживания.
2. Теперь трубу, трос и кабель крепко связываем между собой специальными хомутами так, чтобы получилась одна цельная трасса.

1. Опускаем агрегат. Места, где он цепляется за стенки, аккуратно преодолеваем вращательными движениями.

1. Фиксируем положение насоса ниже динамического уровня воды, но на высоте не менее метра от дна. Это предотвратит засасывание в систему песка и других мелких частиц.
2. Сверху устанавливаем колено, направляющее трубу в сторону дома и герметично закрываем шахту, чтобы предотвратить попадание в неё кислорода и атмосферных осадков, которые способствуют процессу коррозии.

1. К зданию прокапываем траншею глубиной ниже промерзания грунта. В зависимости от региона она может варьироваться от пятидесяти сантиметров до полутора метра.
2. Подсоединяем к системе водопровода дома и пользуемся чистой и бесплатной водой из скважины.

Рассмотрим на примере насоса «Водолей». Это практичное, просто устроенное и наиболее соответствующее в категории «цена-качество» устройство скважинного насоса. Он складывается из двух частей: насоса и электрического двигателя. Насос работает за счет центробежной силы.

Для расчёта мощности насоса для скважин на воду вы можете воспользоваться калькулятором расчета мощности насоса для скважин на воду .

Насос состоит из вала, на который надеты лопатки, рабочие колеса и приводными кольцами, проходящего сквозь оболочку. Части изделия удерживаются на своих местах крышкой с внутренней резьбой. У включенного устройства колеса крутятся, создают центробежную силу, которая перекачивает жидкость, заполняющую внутреннюю часть оболочки.

Двигатель состоит из статора, ротора, двух шарикоподшипников, которые крутятся в масле. Автоматика производится немецким производителем «Thermik». Она безотказная, самостоятельно контролирует работу двигателя и защитит его, если придется работать на пределе. Для того чтоб осуществлять управление работой насоса существует приспособление для удаленного управления, присоединенное к кабелю подачи электроэнергии. Данный насос рассчитан подавать воду с глубины от 1 до 20 м, наименьшим допустимым диаметром скважины от 120 мм. Возможна регулировка давления воды, которую подает насос при помощи специальной заслонки, размещенной на конце выходного шланга. Приспособление подходит для подъема воды в количестве от 360 л до 12 кубических метров в час, диаметр шланга должен быть больше ¾ дюйма. Учитывая рабочие качества устройства скважинного насоса , существует возможность пользоваться им для закачки воды из скважин, природных водоемов, прочих резервуаров, колодцев.

Подключение и сервис скважинного насоса.

Перед тем как спустить его в скважину насос «Водолей» надо подготовить:

Напорную трубу необходимо подключить. Вид подсоединяемой трубы зависит от того для каких нужд насос «Водолей» планируется использовать. Можно использовать шланг для полива, если будет применяться для полива или забора воды или в том случае если планируется его применять для работ в паре с гидроаккумулятором в стационарной установке - металлическая или пластиковая труба.

Установка обратного клапана. При подключении насоса, который работает в закрытой напорной системе подачи воды обязательно необходимо подключать обратный клапан. Обратный клапан при производстве не устанавливается. Существует два способа подключения: путем врезки в трубу на расстоянии меньше 1 м от выходного патрубка или путем установки клапана напрямую в патрубок. По мнению специалистов, наилучшим выбором будет клапан с латунным седлом.

Присоединение троса. Трос пропускается в специальные щели на корпусе и надежно закрепляется. Трос можно использовать и из капрона и из стали. Строго запрещено поднимать или опускать насос за провод. Из практического опыта следует, что лучше всего закреплять провод в напорной трубе, используя предназначенные для этого скобы - это облегчит опускание и подъем устройства и практически исключит возможность механических повреждений. После этого проводится подключение устройства скважинного насоса в розетку.

Приспособление аккуратно спускается в скважину под строгим контролем над степенью натяжения напорного шланга и электрического шнура. Устройство крепится на нужной глубине тросом. Насос можно использовать.

Даже учитывая высокую надежность насоса «Водолей» и то, что он может бесперебойно работать много лет, рекомендуется два раза в год доставать его из скважины осматривать на предмет поломок. Осмотрите его снаружи. Недопустимо заедание оси двигателя во время вращения, которое должно быть легким и мягким. В том случае если заеданий оси не выявлено и устройство бесперебойно качает воду под нужным давлением, его следует установить на свое место.

При наличии каких-либо опасений в правильности работы прибора, надо продолжать обследование. предусматривает возможность систематического осмотра, а при необходимости и замены подшипников вращения. Рекомендуется осмотреть, в каком состоянии находятся эти детали, сальник и проверить уровень масла. В случае если это нужно стоит сменить сальники и подшипники, долить масло до нужного уровня. Стоит посмотреть на обмотку двигателя и определить нет ли повреждений или признаков перегревания. Разборка двигателя дело деликатное: ведь изоляция провода по истечении какого-то времени становится ломкой и легко повреждаемой. Насосная часть не нуждается в особом обслуживании, но, при сильном снижении давления аппарата, не мешало бы сменить рабочие колеса - возможно причина в их износе.

Очистка и небольшой ремонт скважинного насоса.

Бывают случаи, когда устройство скважинного насоса не вращается и у его хозяина возникает необходимость разборки насоса. Учтите: у устройства отсутствует внутренний фильтр, а сетка, которая улавливает камни и крупный песок, крепится снаружи между двигателем и насосной частью. По этой причине прекращение вращения, как правило, обуславливается поломкой или засорением рабочих колес. Не крупный засор есть возможность попытаться устранить самостоятельно.

Чистить нужно в несколько этапов:

Снимите защитную сетку. В новых моделях она закреплена специальным зажимом, открывающимся путем поддевания отверткой или легким нажатием посередине. На старых - есть два обыкновенных болта, которые легко откручиваются

На широких моделях насосов есть возможность также снять кабель-канал - маленький металлический желобок, защищающий шнур от дефектов.

Двигатель можно демонтировать и отсоединить от насосной части, открутив четыре болта ключом на 10. после этого надо снять муфты, которые направляют силу двигателя на насос.

Разобранный аппарат бережно кладут на горизонтальную поверхность. Очень важно не повредить шнур.

Далее надо прокрутить вал головкой на 12 или торцовым ключом, обязательно поддерживая верхнюю часть аппарата. Когда вал сдвинется нужно подать струю воды в насосную часть с целью удаления оттуда частей из-за которых устройство заклинило. Убедившись, что вал может крутиться, старательно отмываем насос, и собираем его в обратной последовательности.

Если оказывается, что сломаны рабочие колеса, необходима разборка насосной части. Эти работы поручите сотрудникам сервиса, так как в данном случае необходима замена сломанных деталей.

Не редко бываю случаи, когда собственник насоса, заметив, что ось в насосной части не вращается, решают, что заклинило подшипник. Но в насосной части находится один подшипник скольжения и соответственно заклинить не может. Здесь возникла проблема с рабочим колесами и их лучше всего заменить. Если есть запасные детали можно попробовать починить насос самостоятельно. Для этого нужно:

• Упереться в латунную часть низа аппарата и с усилием сдавить оболочку снизу и сверху.
• Воспользовавшись узкозубцами изъять стопорное кольцо. Кольцо находится в специальной канавке и ослабится, если сильно сжать оболочку.
• Все рабочие колеса снять один за другим, потом снять упорную крышку с подшипником.
• Ликвидировать причину заклинивания и сложить детали в обратном порядке.

Надо учитывать, что в сервисных центрах есть особый пресс, с помощью которого проводят разборку и сборку насоса. Без такого пресса, на дому, сложно это сделать, а может и невозможно.

Обустройство скважины – это идеальный способ устроить частный “водопровод” на участке загородного дома или на даче с возможностью полного обеспечения жилища водой. Качество создаваемого объекта в современных условиях можно обеспечить и зимой, в привычные России сильные и суровые морозы, и в более теплое летнее время года.

Для этого придуман, например, скважинный адаптер, а также грамотно функционирующий и идеально подходящий на участке с домом принцип работы водопровода. Схема обустройства скважины не так сложна, как может показаться на первый взгляд, так что оборудовать ее можно в короткие сроки.

Принцип работы скважины

Схема конструкции скважины и ее типового обустройства

Независимо от типа вашей скважины, принцип работы всех скважин на воду идентичный и заключается в следующем:

1. После бурения стенки, во избежание осыпания, укрепляются обсадной трубой;
2. Для первичной очистки воды от песка или других твердых включений устанавливается фильтр, через который вода и попадает в скважину;
3. Устье герметизируется оголовком;
4. Насос по водоподъемным трубам поднимает воду;
5. Водоподъемная труба соединяется с водопроводной, а скважина утепляется в зависимости от выбранного способа;
6. Устанавливается необходимое оборудование для автоматического водоснабжения.

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы. Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор.

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

1. Все дополнительное оборудование можно разместить внутри кессона.
2. Лучше подходит для холодного климата.
3. Долговечно и надежно.
4. Быстрый доступ к насосу и другому оборудованию.

1. Для его установки не нужно дополнительно рыть яму.
2. Быстрый монтаж.
3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины. К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины.

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

Принципиальная конструкция скважинных насосов: электродвигатель в нижней части, насосная часть – в верхней

Важно отметить, в случае выхода насоса из строя на вас ложатся расходы не только по покупке нового, но еще и подъем сломанного из скважины и установка купленного обратно. Поэтому к выбору производителя стоит подойти со всей ответственностью.

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

Гидроаккумуляторы бывают горизонтального и вертикального типа

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Этапы создания и обустройства скважины

Обустройство скважины своими руками проходит в несколько этапов, позволяющих добыть воду на участке. К ним относятся следующие действия.

Схема обустройства скважины под воду

Подготовка

Первый этап – это подготовка, когда только планируется, как обустроить скважину и обозначается ее окончательный принцип работы, а также проводятся основные операции.

Разрабатывается котлован, дно которого выравнивается песком, до уровня воды проводится насос, что впоследствии соединятся с основной трубой, главным источником, дающим воду на участке.

На этом этапе используется страховочный трос, после чего все крепится к оголовку скважины вместе с созданием врезок; прокладывается окончательная траншея к дому для создания удобного водопровода на даче, где ведутся работы.

Роем котлован для скважины. Первый этап

Монтажные работы

Второй этап – это главные монтажные работы. В первую очередь устанавливается кессон, но, в случае, если создают скважину без кессона, этот этап несколько изменяется, вместо изолирующего воду кессона устанавливается дополнительный адаптер для обвода воды или же осуществляется так называемая “обвязка”, комплексное подключение его ко всей системе насоса для защиты его от воды; кстати, именно качественный адаптер представляет собой главную хитрость, позволяющую отказаться от кессона, все крепится герметично с использованием оголовка

Устанавливается гидроаккумулятор, дополняемый реле давления, после чего коммуникации по заранее подготовленной траншее подводятся непосредственно к даче, бане, сауне или любому другому строению, где необходим доступ воды. Качественная скважина может давать воду даже не на одной даче, а стать центральным водопроводом для нескольких соседних домов.

Монтажные работы. Второй этап

Давайте более подробно рассмотрим установку всего необходимого оборудования для скважины

Монтаж кессона

Перед тем как приступить к монтажу кессона следует предварительно подготовить яму. Разумеется, размеры ямы должны соответствовать габаритам купленной емкости. После того как вы погрузили кессон в яму, на уровне земли должна остаться только его крышка.

Если на месте будущей скважины присутствуют грунтовые воды, нужно предусмотреть дополнительное углубления, что бы в случае необходимости производить своевременную откачку.

Только после того как кессон опустили в котлован и закрепили его, можно приступать к закреплению обсадной трубы.

Установка погружного насоса

Погружной насос является важнейшим элементом скважины и при его монтаже необходимо учитывать некоторые нюансы:

1. Перед тем как окончательно установить насос следует тщательно очистить скважину. Ее нужно прокачать таким образам, чтобы вода не давала осадок в виде песка и других мелких частиц.
2. Устанавливать насос специалисты рекомендуют так, чтобы он находился полностью под водой и при этом не касался дна. Минимальное расстояние погружного насоса от дна скважины должно превышать 1 метр.
3. Установить обратный клапан следует в метре от насоса на водоподъемной трубе.
4. С помощью специальной автоматики и датчика сухого хода можно обезопасить насос от работы без воды.
5. Важно, чтобы трос, благодаря которому насос крепится к крышке оголовка, был крепок и защищен от коррозии.

Монтаж гидроаккумулятора

Если вы хотите обеспечить ваш участок бесперебойной подачей воды, то монтаж гидроаккумулятора обязателен. Этот тип оборудования можно установить как в помещении, так и в кессоне. Технология работы системы достаточно проста. После того как был включен насос, в пустой бак подается вода. Если вы включили кран, вода туда подается непосредственно из гидроаккумулятора, а не скважины.

Установку гидроаккумулятора нужно производить таким образом, чтобы в дальнейшем обеспечить к нему беспрепятственный доступ. Также следует предусмотреть обратный клапан и кран, для перекрывания и слива воды.

Завершающие настройки

Третий этап заключается в завершающих настройках, позволяющих отрегулировать работу всей системы, проверяется и устанавливается оптимальное давление, сам насос подключается непосредственно к сети электричества, система запускается в первый раз, тестируется и в случае нахождения неполадок корректируется, трубы и изоляцию еще раз проверяются на наличие протечек.

В случае, если планируется обустройство скважины своими руками, лучше не пренебрегать подготовительными работами и за консультацией обратиться к опытным и проверенным специалистам, уже получившим хорошие отзывы.

Они помогут подобрать лучшее место для организации источника воды, а также порекомендуют лучший насос, позволяющий справиться с конкретным объемом жидкости, и адаптер, а также поставят точку в вопросе о необходимости установки кессона и помогут решить множество других проблем, максимально подробно объяснив принцип работы.

Необходимое оборудование для обустройства скважины

Среди необходимого оборудования для создания скважины в загородном доме необходимо достаточно большое количество элементов, среди которых особое место занимают:

1. Насос, предназначенный непосредственно для получения воды из скважины, а также детали, без которых обвязка насоса не будет закончена.
2. Скважинный оголовок, предназначенный для полноценной герметизации главной обсадной трубы.
3. Реле давления, позволяющее управлять насосом и контролировать состояние его работы.
4. Трос стальной, обязательно выполненный из нержавеющего материала, и обязательно такие же нержавеющие зажимы для троса.
5. Трубы пэ водопроводные, необходимые для строительства системы водоснабжения, в последующем использующимся исключительно в хозяйственно бытовых целях.
6. Обратный клапан для воды, пропускающий жидкость только в одном направлении – в сторону дома или любого другого строения, ради которого и создается частный скважинный водопровод.
7. Ниппели, желательно, латунные, отличающиеся резьбой на концах и соединяющие трубы друг с другом, а также другие виды крепежей и соединений, правильно подобранные для конкретного проекта.
8. Непосредственно гидроаккумулятор, передающий объем жидкости в нужном направлении под давлением.
9. Тройники, позволяющие создать ответвления от основной трубы водопровода.
10. Манометр, также позволяющий контролировать показатель давления воды в трубах.
11. Шланги и краны, дающие возможность направить воды в нужные точки дома.
12. Различные расходные материалы, вроде герметика, электроды и других.
13. Сам кессон, водонепроницаемая камера, защищающие устройства на глубине от попадания в них воды из скважины.
14. Адаптер, выводящий трубы сквозь главную обсадную трубу всей созданной скважины, а также дополнительный адаптер, необходимый для герметизации в случае отказа от кессона.

Самая крупная и дорогостоящая деталь – это кессон, остальное оборудование в большинстве своем можно назвать материалами расходными, количество которых зависит от размера проектируемой системы.

Правильно организованная скважина станет постоянным источникам воды, независящим от сезона – так что даже зимой на даче будет постоянный поток чистой воды, походящей для любой цели и обеспечивающие комфортные условия проживания в частном доме.

Помимо правильной организации, высокий уровень воды и долговечность использования скважины обеспечивает и грамотно подобранное оборудование, например, скважинный адаптер, так что на его выбор также стоит обратить внимание при подготовке проекта.

Как правильно подобрать оборудование для организации автономного водоснабжения? Наряду с обустройством источника водозабора (колодца, скважины) необходимо особое внимание уделить способу поднятия жидкости из них на поверхность. Для решения этой задачи чаще всего устанавливают погружные центробежные насосы.

Предназначение

Автономное водоснабжение состоит из нескольких элементов: источника питьевой воды, системы трубопроводов и механизмов создания давления для транспортировки жидкости. Их правильное проектирование и взаимодействие друг с другом являются залогом оптимальной работы.

Насосное оборудование является основной частью, которая должна решать следующие задачи:

• Подъем питьевой воды из подземного источника до системы ее распределения.
• Обеспечение требуемого показателя напора и объема.
• Бесперебойная работа (в соответствии с условиями эксплуатации).
• Максимальная простота управления и автоматизация процесса.

Одним из оптимальных решений, удовлетворяющих вышеописанным условиям, будет установка центробежных насосов. Наряду с простой и надежной конструкцией они обладают хорошими эксплуатационными свойствами. Их основная область применения - поднятие воды из скважин и колодцев. В зависимости от глубины устанавливают погружные различной мощности. Для артезианских скважин этот показатель может достигать 50 м. Колодцы же в большинстве случаев имеют глубину до 7 м.

Принцип действия

Основой для правильного выбора и эксплуатации является схема работы, которая отличает погружные центробежные насосы от других устройств подобного назначения. Их конструкция соответствует условиям эксплуатации - находясь в жидкой среде, корпус не должен подвергаться коррозии. Так как в качестве силового агрегата используют электродвигатель, обязательным является его полная гидроизоляция во избежание поломок и сбоев в работе. Рассмотрим устройство погружного центробежного насоса. Типовой насос состоит из следующих элементов:

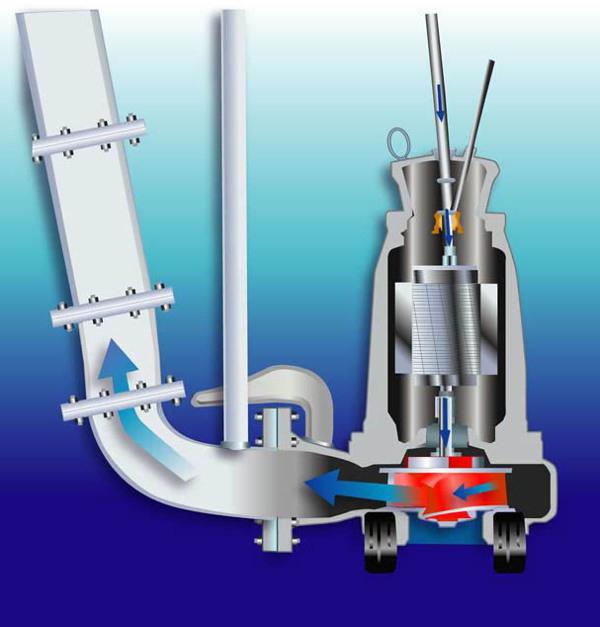

1. Электродвигатель - герметичная часть насоса, в которой установлен силовой агрегат. С помощью вала энергия вращения предается в следующий узел.
2. Лопастной отсек - располагается в нижней части устройства. Предназначен для создания давления, вследствие которого вода поднимается вверх.
3. Трубопровод - транспортный узел для перемещения жидкости к потребительской точке - системы водоснабжения дома или полива.

Насос изготавливается из материалов, не подверженных коррозии - полимеров высокого качества или нержавеющей стали. В нижней части корпуса располагаются приемные отверстия, которые выполняют функцию фильтра. Большие частицы мусора не попадают в насос. Во время вращения лопастей под действием центробежной силы происходит перемещение водных масс по приемной камере устройства. Одновременно с этим они выполняют роль охладителя двигателя, предотвращая его перегрев. Для своевременного запуска (остановки) к блоку управления насоса подключают воды. Помимо них, к системе могут подключаться внешние управляющие элементы - сигнализатор давления в водопроводе дома или прямое включение (выключение).

Виды

В зависимости от технических характеристик, погружные центробежные насосы могут незначительно отличаться конструкцией. При выборе оптимальной модели следует учитывать состав и степень загрязнения воды, а также глубину ее залегания. Последний фактор будет напрямую влиять на мощность насоса.

Конструкция бытовых моделей относительно проста: двигатель вместе с крыльчаткой при работе формирует достаточный напор воды. Они отличаются простотой, надежностью, обладают небольшими габаритными размерами. Но если горизонт залегания питьевой воды находится достаточно глубоко - следует устанавливать сложные типы конструкции.

Для увеличения этого параметра центробежные погружные насосы для воды оснащаются более мощным двигателем, либо вертикальным шкивом с несколькими крыльчаткам. Благодаря этому они создают усиленный напор воды для поднятия ее на поверхность.

Подобные конструкции также используют для перекачки нефти. Они обладают хорошими эксплуатационными качествами, а главное - надежны.

Характеристики

Стандартный погружной выбирается, исходя из его технических характеристик. При этом следует обращать внимание на показатель мощности. Она является определяющим фактором при выборе определенной модели устройства. Помимо этого необходимо знать такие параметры устройства:

• Объем перекачиваемой жидкости - л/мин.
• Высота водяного столба. Определяет максимальную глубину скважины (колодца) и горизонтальную протяженность трубопровода.
• Дополнительная комплектация - датчики уровня воды и аварийное отключение.

Корпус большинства устройств изготавливается из нержавеющей стали. В маломощных моделях, рассчитанных на небольшую высоту подачи воды, он может изготавливаться из полимерных материалов.

Условия эксплуатации

Современные погружные центробежные насосы должны работать в условиях, которые четко оговорены в инструкции. От этого будет зависеть не только качество работы устройства, но и его долговечность. К основным эксплуатационным характеристикам относятся состав и температура воды, степень ее загрязнения. Также следует особое внимание уделить стабилизации подаваемого напряжения.

Нередко погружные центробежные устанавливают на приусадебных участках, где скачки тока - обычное явление. Электродвигатель не имеет эффективной защиты от подобных перепадов. Поэтому рекомендуется подключать устройство через блок стабилизации.

Установка

Основные правила монтажа подробно описаны в инструкции по эксплуатации. Если необходимо установить центробежный то следует продумать систему его фиксации. На корпусе насоса находится специальный крепежный элемент. Он необходим для установки погружного троса.

Материал его изготовления должен соответствовать таким требования:

• Не подвергаться коррозии.
• Нагрузка на разрыв должна превышать вес устройства минимум в 5 раз.

Запрещается опускать устройство только с помощью силового кабеля. Основная нагрузка должна ложиться на монтажный трос. Он крепится на поверхности: либо к поперечной балке на горловине скважины, либо на наружных защитных стенках колодца.

Обслуживание

В инструкции также указывается ориентировочный срок проведения профилактических работ. В основном они заключаются в проверке герметичности корпуса, замене резиновых уплотнителей на штоке двигателя и чистке контактов подключения. В случае непредвиденной поломки следует обращаться к представителям компании-производителя, либо в специализированную ремонтную мастерскую.

Также необходимо учитывать, что погружные центробежные насосы могут дополнительно комплектоваться фильтрами для предварительной очистки воды. Они устанавливаются на входном патрубке устройства и заменяются по мере загрязнения.

Перед приобретением необходимо четко знать условия эксплуатации, при которых центробежный погружной насос для колодца будет работать оптимально. Для этого рекомендуется придерживаться следующих рекомендаций:

1. Потребление воды. Скорость подачи воды должна соответствовать расчетным нормам.
2. Высота водяного столба. При его подсчете учитывается не только глубина колодца (скважины), но и горизонтальные участки. Для них применяется уменьшающий коэффициент 0,1. Если глубина скважины составляет 7 м, а горизонтальный трубопровод имеет протяженность 12 м, то минимальная высота водяного столба насоса должна составлять: 7 + 12 х 0,1 = 8,2 м.
3. Наличие датчиков уровня воды в комплекте.
4. Гарантия на оборудование, удаленность сервисного центра производителя оборудования.

Учитывая эти показатели, можно подобрать оптимальную модель насосной станции, которая обеспечит должный объем воды. Помимо этого, они могут выполнять функции осушения затопленных погребов и подвалов. Главное - учитывать состав жидкости и допустимые нормы ее загрязнения для конкретной модели насоса.

Благодаря этому они создают усиленный напор воды для поднятия ее на поверхность.

Глубинный насос представляет собой мощную установку, способную регулярно перекачивать воду из наиболее глубоких источников. В быту такой агрегат может использоваться, как для скважины, так и для колодца. Ниже детально рассмотрим устройство и принципа работы прибора, а также особенности его выбора и подключения.

Устройство глубинного насоса для скважины – особенности конструкции агрегата

Конструкция бытовых глубинных насосов может быть разной. Все зависит от типа мотора, принципа действия и параметров агрегатов. Каждый погружной глубинный насос состоит из двух основных частей – встроенного или наружного мотора, и насосного многоступенчатого узла.

Встроенный мотор, как правило, размещен в нижней части насоса – это защищает двигатель от контакта с водой. Над двигателем находится приводной вал агрегата, колесные направляющие и специальные отводы в форме лопастей.


В зависимости от типа скважинного глубинного насоса, он может оборудоваться дополнительными запчастями. В устройство вибрационного насоса, помимо мотора и вала, также входит специальный стакан и вибратор, создающий необходимое для работы высокое давление. Сам вибратор состоит из якоря, регулирующих шайб и резинового амортизатора. Последний во время работы насоса сжимается, создавая, тем самым, необходимые для забора воды условия. Все элементы вибрационного насоса расположены в прочном корпусе.

Еще один тип глубинных водяных насосов – центробежные агрегаты, немного сложнее по своей конструкции, и более долговечные при эксплуатации. Именно из-за этого большинство покупателей предпочитают именно это глубинно-насосное оборудование. Основную роль в таком устройстве играет лопаточный отвод, закрепленный на двигателе агрегата. Насосы этого типа почти не перегреваются за счет того, что подшипники внутри его конструкции охлаждаются посредством контакта с откачиваемой водой. Большинство центробежных насосов снабжаются встроенной автоматикой, защищающей оборудование от работы на «сухом ходу» и перепадов напряжения в электросети дома.


Все элементы центробежного насоса расположены в прочном герметичном корпусе из нержавеющей стали.

Оборудование каждого из видов работает по-разному. На принцип действия во многом влияют элементы, которыми комплектуется глубинный насос. Вибрационный агрегат выполняет свои функции посредством передвижения поршня. В процессе подачи электричества внутри прибора создается электромагнитное поле, которое притягивает вибратор – это приводит в действие поршень насоса. При этом в рабочих камерах агрегата генерируется разряженное давление, которое выталкивает воду в свободное пространство камер. По такому же принципу вода проходит сквозь каналы в трубопровод.

Принцип работы центробежного глубинного насоса для воды основан на вращении рабочего колеса. При этом по периметру рабочих лопастей создается центробежная сила, выталкивающая воду от всасывающего патрубка в напорный канал, и далее – в трубопровод. По такому же принципу работает еще одна разновидность оборудования – шнековый насос.

Как выбрать глубинный насос для скважины – определяемся сами

Чтобы выбрать насос, который может поднять воду с глубины, необходимо придерживаться определенных правил. Среди всего прочего, потребуется изучить технические характеристики агрегата. К наиболее важным параметрам относится:

• Мощность насоса – глубинные приборы уже сами по себе достаточно мощные устройства. Как правило, этот показатель оборудования не падает ниже отметки в 1,5 кВт. Этого вполне хватит для перекачивания воды из источников, глубиной до 30 м;
• Производительность – делая расчет этого показателя нужно учесть, что семья из 4 человек в среднем потребляет примерно 200 л. воды в сутки. Следовательно, лучше покупать насос, способный перекачивать минимум 50 л/мин. Такая производительность позволит запастись водой для различных бытовых нужд и полива огорода;
• Наличие встроенной защиты – насос обязательно должен иметь поплавковый выключатель, реле давления или реле протока воды. Эти приборы существенно продлят сроки эксплуатации агрегата;
• Размер водного источника – каждый водяной насос глубинный имеет свои габариты и вес. Если диаметр скважины не большой, то и агрегат должен быть соответствующих размеров, чтобы владелец имел возможность спокойно погрузить его в воду;
• Напор насоса – при расчете необходимо учесть, что 1 метр по вертикали равен 10 метрам по горизонтали. К указанным в паспорте насосов показателям напора нужно прибавить еще 30 метров. Таким образом, если глубина скважины составляет 40 метров, то создаваемый агрегатом напор должен составлять минимум 70–80 м.

Большое значение также имеет способ охлаждения прибора. Лучше всего покупать насосы, двигатели которых охлаждаются за счет рабочей жидкости. Такие устройства не требует специального ухода и частых проверок, так как работают практически полностью автономно.

Купив подходящий насос, можно приступать к обустройству водоснабжения из водного источника. Для этого потребуются трубы, по которым вода из скважины будет поступать в дом. Диаметр труб должен составлять 25–32 мм. Эксперты советуют покупать полимерные изделия, так как они не поддаются коррозии и их легко согнуть. Далее в процессе работы трубы будут устанавливаться в почву на глубину 30–50 см. Для обустройства воды своими руками также потребуется септик. Чтобы его было легче обслуживать, понадобится приобрести дренажный насос.

Подготовив все необходимое можно приступать к работе. Алгоритм действий выглядит следующим образом:

1. В первую очередь нужно оснастить выходящую из скважины трубу оголовком;
2. Далее необходимо произвести монтаж кессона. Для этого потребуется выкопать рядом со скважиной яму и поместит внутрь нее пластиковый контейнер;
3. После этого нужно произвести установку насоса в скважину. Для этого на его патрубок необходимо натянуть шланг и надежно закрепить его металлическим хомутом. После этого шланг, кабель и страховочный трос обвязываются изолентой с шагом в 1,2 м. Затем корпус насоса обвязывается стальным тросом, а сам агрегат опускается в воду. При монтаже устройство не должно раскачиваться, иначе удар о стенку вызовет неисправности насоса;
4. Далее необходимо провести подключение шланга к проложенным под землей трубам. Все стыки необходимо обработать герметиком и обвязать ФУМ лентой;
5. Прежде, чем закапывать вырытые траншеи, следует проверить подачу воды. Для этого нужно на некоторое время запустить мотор и понаблюдать за количеством вытекающей из труб воды. Если производительность насоса не падает, можно закапывать траншеи.

Очень важно не повредить агрегат в процессе опускания его в скважину. Делать это необходимо очень медленно и аккуратно. В противном случае может потребоваться дорогостоящий ремонт устройства, Или полная замена насоса глубинного.

Владельцы дач и частных домов нередко интересуются тем, как правильно подключить насос и гидроаккумулятор в одну целую систему. В первую очередь для этого требуется внимательно изучить схему подключения оборудования.


Принцип «насос-обратный клапан-гидроаккумулятор-датчик давления» является наиболее простым и долговечным. Такая схема крайне редко требует ремонта, она не нуждается в обслуживании и частых проверках, и работает полностью автономно. Суть этой схемы заключается в том, что насос перекачивает воду к системе, которая соединена с гидроаккумулятором. Датчик давления в конструкции отвечает за исправную работу насоса.

Если с принципом работы гидроаккумулятора у большинства начинающих вопросов не возникает, то с установкой и подключением к системе водоснабжения на практике все оказывается гораздо сложнее.

По сути, гидроаккумулятор представляет собой резервуар, наполненный водой. Несмотря на простую конструкцию, он играет достаточно важную роль в системе водоснабжения частного дома. В связи с этим крепить устройство необходимо крайне внимательно, стараясь исключить любую возможность появления постороннего шума и вибрации.

Для надежного крепления резервуара на поверхности пола следует использовать специальный штанговый механизм, который оборудуется гасящими вибрацию толстыми резиновыми прокладками. К трубопроводу гидроаккумулятор подключается посредством резиновых переходников.

Особенно осторожно нужно вести себя с новым баком. Вода в него должна попадать под слабым напором, чтобы слежавшаяся при хранении мембрана медленно вернулась в нормальное рабочее состояние. Подключенный и наполненный водой гидроаккумулятор вначале тестируют работой под слабым давлением. Далее давление нужно постепенно наращивать, пока система водоснабжения не начнет работать в нормальном режиме.
