В данной статье хотелось бы в простой и доступной форме объяснить принцип действия и остановиться на преимуществах в применении данного прибора. Вначале рассмотрим следующую типовую схему (рисунок 1.)

Если в Вашей схеме количество контуров отопления (насосов потребителей) не так велико, как в на рисунке 1, не спешите закрывать страницу, в схемах с напольными котлами из чугунных теплообменников, гидрострелка может выполнять важную функцию - защищать теплообменник от "тепловых ударов".

Для упрощения на схеме не показаны краны, фильтры, расширительные баки и другие элементы.

На данной схеме приведен пример двух совместно работающих котлов BAXI серии SLIM.

В системе имеются:

• нерегулируемая зона отопления без собственного насоса (зона 1);
• высокотемпературная зона отопления (зона 2) с собственным насосом, регулируемая при помощи зонального комнатного термостата (КТ2);
• низкотемпературная зона (зона 3 - «теплые полы»), регулируемая при помощи датчика температуры воды.
• бойлер для горячей воды, присоединенный как одна из зон системы отопления. Температура воды в бойлере регулируется при помощи термостата бойлера путем включения загрузочного насоса бойлера.

В традиционных гидравлических схемах, применяемых в отоплении, все контуры соединены с общим коллектором.

Правильный подбор насосов для такой системы является непростой задачей. В частности, суммарное давление, создаваемое основными насосами котлов (КН1 и КН2) должно превосходить суммарное разряжение дельта P, создаваемое зональными насосами (Н2, Н3, Н4…). Увеличенная скорость воды может увеличить шум в системе.

Избежать всех вышеперечисленных проблем и обеспечить устойчивую работу системы поможет применение такого простого элемента, как гидравлический разделитель. Иногда его также называют гидравлической стрелкой, гидрострелкой. И ранее рассмотренная схема превращается в следующую (рисунок 2).

Принцип работы гидрострелки

Функцией гидравлического разделителя, как следует из его названия, является отделение первичного (котлового) контура от вторичного (отопительного). При использовании гидрострелки давление дельта P между коллекторами подачи и возврата близко к нулю. Давление дэльта P определяется гидравлическим сопротивлением разделителя, которое незначительно. Кроме того, это значение является постоянной величиной, не зависящей от количества одновременно работающих насосов во вторичном контуре.

Практический опыт показывает, что применение настоятельно рекомендуется, если без разделителя перепад давления между коллекторами дельта P > 0,4 метров водяного столба.

Кроме того, одна из важнейших функций гидравлической стрелки - защита чугунного теплообменника котла, от теплового удара. Во время первого включения котла, теплообменник может нагреться до высокой температуры за очень короткий промежуток времени, при этом даже в самой короткой петле отопления теплоноситель еще не успевает нагреться до аналогичной температуры. Поэтому из обратного трубопровода системы отопления (например из обратного коллектора рисунок 1), "холодный" теплоноситель попадает на раскаленный теплообменник, что приводит к его преждевременному разрушению и выходу котла из строя.

Применение гидрострелки, позволяет уменьшить контур отопления котла и обеспечить разницу температур в подающем и обратном трубопроводе не выше 45 гр.С.

Внутри гидравлического разделителя может происходить перемешивание входящей и возвратной воды и он может работать в трех режимах.

На практике, гидравлика схемы никогда не соответствует расчетным параметрам, и применение гидравлического разделителя позволяет устранить многие недочеты.

Размеры и расчет гидравлической стрелки

При самостоятельном изготовлении гидравлического разделителя обычно применяют два метода для определения оптимальных размеров – метод трёх диаметров (рисунок 6) и метод чередующихся патрубков (рисунок 7).

Единственный размер, который необходимо определить при подборе разделителя – это диаметр разделителя (или диаметр подводящих патрубков). Гидравлический разделитель подбирается, исходя из максимально возможного протока воды в системе (куб. м/час) и обеспечения минимальной скорости воды в разделителе и в подводящих патрубках. Рекомендуемая максимальная скорость движения воды через поперечное сечение гидравлического разделителя составляет примерно 0,2 м/сек.

Используемые математические обозначения:

• D – диаметр гидравлического разделителя, мм;
• d – диаметр подводящих патрубков, мм;
• G – максимальный проток воды через разделитель, куб. м/час;
• w – максимальная скорость движения воды через поперечное сечение гидравлического разделителя, м/сек (ориентировочное значение составляет примерно 0,2 м/сек);
• с – теплоемкость теплоносителя, в данном примере – теплоемкость воды (константа);
• P – максимальная мощность устанавливаемого котельного оборудования, кВт;
• ?T - задаваемая разность температур между подачей и возвратом системы отопления, °С (принимаем равной примерно 10°С).

Опуская несложные математические выкладки, получаем следующие формулы:

1) Зависимость диаметра гидравлического разделителя от максимального протока воды в системе.

Пример. Согласно схеме на рисунке 2 после подбора насосов получились следующие значения для максимальных режимов. В котельном контуре расход воды через каждый из котлов составил 3,2 куб. м /час. Итоговый расход воды в котельном контуре составляет:

3,2+3,2=6,4 куб. м/час.

В отопительном контуре имеем:
- первая зона системы отопления – 1,9 куб. м/час;
- вторая зона системы отопления – 1,8 куб. м/час;
- низкотемпературная зона – 1,4 куб. м /час;
- бойлер ГВС – 2,3 куб. м/час.
Итоговый расход воды через отопительный контур в пиковом режиме составляет:

1,9+1,8+1,4+2,3=7,6 куб. м/час.

Пиковый расход воды в отопительном контуре выше расхода воды в котловом контуре, поэтому размеры гидравлического разделителя определяем по расходу в отопительном контуре.

Ориентировочный диаметр разделителя получился равным 116 мм.

2) Зависимость диаметра гидравлического разделителя от максимальной мощности устанавливаемого котельного оборудования.

Если насосы еще не подобраны, то примерно оценить размеры гидравлического разделителя можно по максимальной мощности устанавливаемого котельного оборудования, задав разность температур между подачей и возвратом системы отопления равной примерно 10°С.

Пример. Согласно схеме на рисунке 2 будут использоваться два котла с максимальной мощностью каждого – 49 кВт.

Ориентировочный диаметр разделителя получился равным 121 мм.

Основные плюсы применения гидравлических разделителей

1. Существенно упрощается подбор насосов.
2. Улучшается режим работы и долговечность котельного оборудования.
3. Защита чугунного теплообменника от теплового удара.
4. Гидравлическая устойчивость системы, отсутствие разбалансировки.
5. Если типовой настенный двухконтурный котел работает на большую систему отопления, то встроенного насоса может быть недостаточно. Идеальным вариантом является применение гидравлического разделителя и небольших насосов на каждую зону.
6. Готовые разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.

Почему температура теплоносителя после стрелки (гидравлического разделителя) меньше чем на входе

Это наиболее часто задаваемый вопрос людей, у которых в котельной установлен гидравлический разделитель. Данный режим работы гидрострелки описан на рисунке 4. Основная причина - расход теплоносителя котлового контура меньше расхода контуров отопления. Если перепад температур небольшой, можно не думать об этой проблеме, если перепад больше 10 градусов, то необходимо смотреть, правильно ли выбраны насосы, либо попробовать отрегулировать расходы насосов с помощью переключателей скоростей (самих насосов).

Читайте в статье

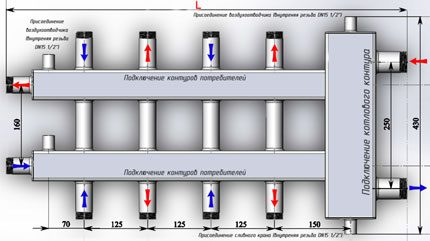

Схема изготовления гидрострелки с коллектором

Прежде чем купить гидрострелку или приступить к ее изготовлению своими руками, не помешает изучить устройство данного элемента. Оно очень простое: полая труба круглого или прямоугольного сечения снабжена несколькими патрубками с разных сторон для присоединения к отопительной сети. Причем патрубки для подключения подачи расположены, как правило, в верхней части трубы, а обратки – в нижней.

Примечание. Указанный способ подключения актуален при вертикальном монтаже гидрострелки. В то же время ее можно устанавливать и в горизонтальном положении.

Чаще всего для отопления применяется гидравлический разделитель, чье устройство предусматривает установку коллектора. Они даже продаются одним комплектом, а изготавливаются из таких материалов:

• низкоуглеродистая сталь;
• нержавеющая сталь;
• из полипропилена.

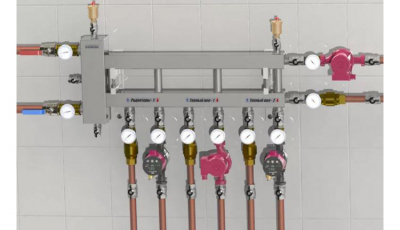

Существуют и более сложные модели, оборудованные не только воздухоотводчиком и сливным штуцером, но и гильзами для присоединения контрольных приборов и датчиков, а также различными сеточками и пластинами. Они служат для очистки теплоносителя и разделения потоков. Подобная гидрострелка, чье устройство изображено на чертеже, имеет приличную стоимость и требует периодического обслуживания:

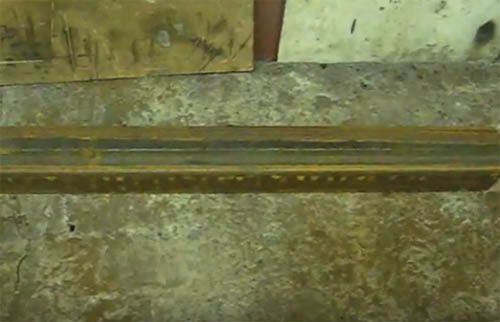

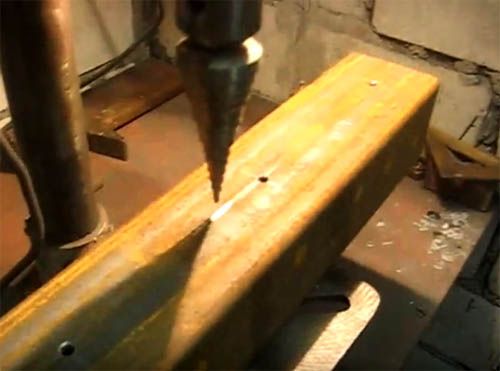

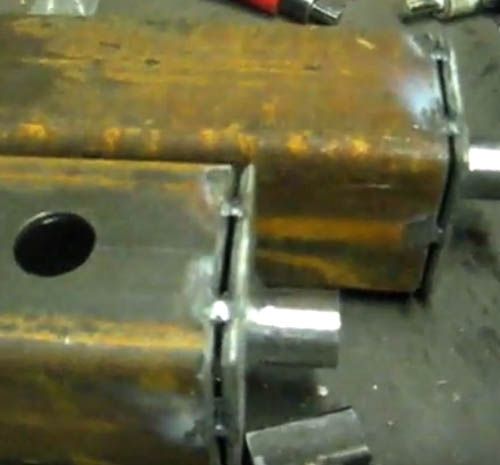

Среди домашних мастеров принято делать гидрострелку из металлической трубы, но в силу немалой популярности и дешевизны полипропилена эта тенденция меняется. Ведь даже изготовленный из ППР элемент вместе с коллектором стоит немалых денег. Поэтому все чаще люди предпочитают сделать разделитель из полипропилена в домашних условиях, чем покупать его в магазине. Для этого нужна ппр труба соответствующего диаметра, тройники по числу будущих патрубков и 2 заглушки.

Поскольку диаметр трубы для изготовления гидрострелки довольно велик, то потребуется приобрести к сварочному аппарату соответствующую насадку, а при пайке выдержать достаточный промежуток времени. В принципе, сложного ничего нет, тройники соединяются между собой отрезками труб, а с торцов ставятся заглушки. Другое дело, что подобный разделитель может выглядеть не очень эстетично, да и не во всякой системе его можно эксплуатировать.

Дело в том, что теплогенераторы на твердом топливе часто могут выходить на максимальный режим работы, при котором температура воды близка к 90-95 °С. Конечно, полипропилен ее выдержит, но в нештатной ситуации (например, когда отключат электричество) температура на подаче может резко подскочить и до 130 °С. Это случается из-за инертности твердотопливных котлов, поэтому вся обвязка к ним, включая гидрострелку, должны быть металлическими. Иначе вас ждут плачевные последствия, как на фото:

Расчет гидрострелки

Разделитель для любой отопительной системы подбирается либо изготавливается по 2 параметрам:

• число патрубков для подключения всех контуров;
• диаметр либо площадь поперечного сечения корпуса.

S = G / 3600 ʋ, где:

• S – площадь сечения трубы, м2;
• G – расход теплоносителя, м3/ч;
• ʋ - скорость потока, принимается равной 0.1 м/с.

Для справки. Столь невысокая скорость течения воды внутри гидравлического разделителя обусловлена необходимостью обеспечить зону практически нулевого давления. Если скорость увеличить, то возрастет и давление.

Значение расхода теплоносителя определяется ранее, исходя из потребной тепловой мощности отопительной системы. Если вы решили подобрать или купить элемент круглого сечения, то произвести расчет диаметра гидрострелки по площади сечения достаточно просто. Берем школьную формулу площади круга и определяем размер трубы:

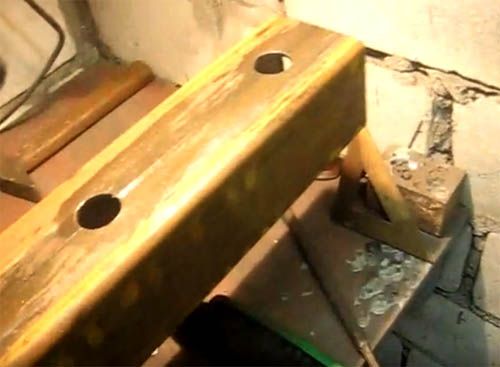

Выполняя сборку самодельной гидрострелки, надо расположить патрубки на определенном расстоянии друг от друга, а не как попало. Ориентируясь на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем:

Назначение гидрострелки. Видео

Про устройство, назначение и принцип работы гидрострелки рассказывает видео ниже.

Гидравлический разделитель считается одним из самых удачных решений для регулирования системы отопления. Несмотря на свои недостатки, такие как, например, необходимость использования дополнительных насосов и невозможность работать в безнапорном режиме, использование гидрострелки в системе отопления имеет ряд достоинств. Она лучше всех справляется с распределением гидравлического сопротивления и температурного градиента в сети отопления, при этом ее можно изготовить своими руками из подручных средств. Этого не скажешь, например, о трехходовом клапане, для изготовления которого нужен как минимум токарный станок. Да и последующие эксплуатационные издержки сводятся к минимуму. Так что гидравлический разделитель можно считать одним из лучших средств для регулирования системы отопления по соотношению цена/функциональность.

Гидрострелка принцип работы, назначение и расчеты

Итак, что же называется гидрострелкой в отопительной системе частного дома? Температурный и гидравлический буфер, который обеспечивает процессы корреляции температур обратки и подачи, упорядоченный максимальный проток теплоносителя, называется гидрострелкой. Для чего же нужна гидравлическая стрелка?

Очень просто можно объяснить, для чего нужна в отопительной системе гидрострелка? Владельцы частных домов хорошо знают, что такое разбалансировка теплоснабжения. Современные котлы имеют меньший по объему контур. В то же время расход потребителя при циркуляции – меньше. С помощью гидрострелки можно отделить ее работу от теплогенератора вторичной цепи, увеличить надежность и качество работы системы.

Гидроразделитель в системе отопления

Чтобы понять, для чего нужна в системе отопления гидрострелка, нужно назвать ряд преимуществ систем отопления с гидравлическим терморазделителем. Прежде всего, разделитель является обязательным условием производителей оборудования для гарантии технического обслуживания на котел мощностью до 50 киловатт и больше. С помощью вспомогательного узла обеспечивается максимальный проток с ламинарным течением теплоносителя. Постоянно поддерживается температурный и гидравлический баланс в отопительной системе. Гидрострелка и контур отопления подключается параллельно. Это создает минимальные потери давления, производительности и тепла. Патрубки подачи и обратки расположены по коленному принципу. Это обеспечивает температурный градиент вторичных контуров. Если подобрать оптимально гидрострелку для отопления, то можно защитить котел от разницы температур подачи и обратки.

Предохраняется оборудование от теплового удара. Гидравлическая стрелка увеличивает коэффициент полезного действия котла. Кроме того, обеспечивается вторичная циркуляция части теплоносителя в котловом контуре. Топливо и электроэнергия экономится. Сохраняется постоянный объем котловой воды. При необходимости можно с помощью разделителя компенсировать дефицит расхода во второстепенном контуре. Если насосы имеют высокую мощность, то их влияние можно с помощью полого разделителя снизить. Нагрузка подается на вторичный контур и котел.

Гидродинамические процессы в системе стабилизируются принципом работы гидрострелки. Для того чтобы продлить срок эксплуатации насоса, нужно своевременно удалять механические примеси из теплоносителя. Кроме того, продлевается эксплуатационный срок датчиков, счетчиков, вентилей. При делении потоков (независимый контур потребителя и контур теплогенератора) гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Видео: Что такое гидрострелка (гидравлическая стрелка)

Схемы изготовления

Гидрострелки промышленного изготовления стоят недешево и многие изготавливают их своими руками. При этом нужно сделать предварительные расчеты. Основные расчетные размеры показаны на рисунке ниже.

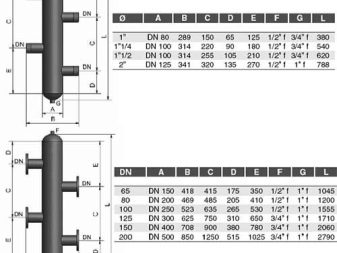

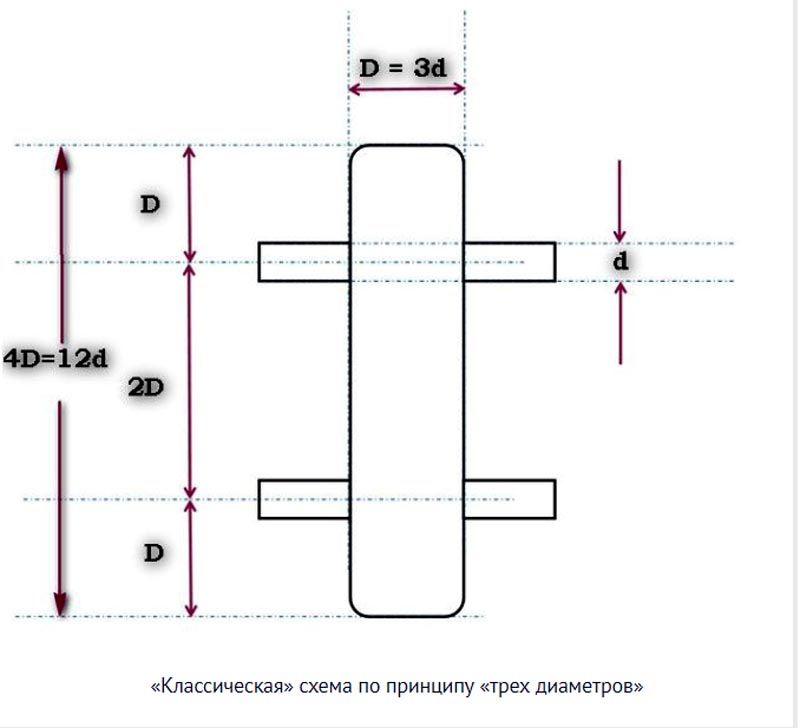

Схема гидрострелки с основными расчетными размерами

Как видно из рисунка, диаметр самой гидрострелки принимают равным трем диаметрам входных патрубков, поэтому расчеты сводятся в основном к определению диаметра гидрострелки.

На рисунке показаны два варианта гидрострелок. Назначение второго варианта лучше первого тем, что вода при переходе подающего трубопровода освобождается от пузырьков воздуха, а при обратном поступлении – лучше избавляется от шлама.

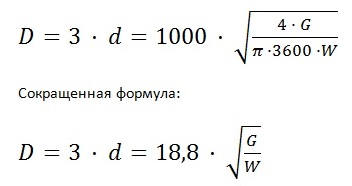

Расчет сводится в основном к определению диаметра гидрострелки:

где:

• D – диаметр гидрострелки в мм;
• d – диаметр входного патрубка в мм, обычно принимают равным D/3;
• 1000 – переводной коэффициент метров в мм;
• P – мощность котла в кДж;
• π – число пи = 3,14;
• С – теплоемкость теплоносителя (вода – 4,183 кДж/кг·С°);
• W – максимальная вертикальная скорость движения воды в гидрострелке, м/с, обычно принимают равной 0,1 м/с;
• ΔТ – разница температур теплоносителя на входе и выходе котла, С°.

Также расчет можно выполнить по такой формуле:

• Q – расход теплоносителя, м³/с;
• V – скорость движения воды в гидрострелке, м/с;

Также для расчета диаметра гидрострелки есть такая формула:

• G – расход, м³/час;
• W – скорость движения воды, м/с;

Высота гидрострелки может быть любой и ограничиваться разве что высотой потолка в помещении.

Если сделать диаметр гидрострелки достаточно большим, то можно получить два в одном: гидрострелку и теплоаккумулятор, так называемый емкостной разделитель.

Схема емкостного разделителя в системе отопления

Как видно из рисунка, гидрострелка такого типа имеет большой объем, порядка 300 литров и более, поэтому способна, кроме выполнения своей основной задачи, еще и накапливать тепло. Использование гидрострелки такого типа особенно оправдано при отоплении твердотопливным котлом, так как способно сглаживать температурные скачки котла отопления и сохранять тепловую энергию котла после окончания горения довольно длительное время.

Нужно знать некоторые нюансы при использовании такого типа гидрострелки:

1. Во-первых, такую гидрострелку необходимо утеплить, поскольку в противном случае она будет отапливать котельную, а не отдавать тепло в систему отопления.
2. Котел будет выдавать меньшую мощность. Это объясняется тем, что требуется большая температура теплоносителя, а на котлах установлена автоматика, которая будет автоматически уменьшать его мощность для снижения температуры на выходе.

Производители и цены

Гидрострелку для отопления купить будет проще после ознакомления с данными из следующей таблицы. Актуальные ценовые предложения можно уточнить непосредственно перед приобретением товара. Но эта информация пригодится для сравнительного анализа с учетом разных характеристик изделий.

Таблица 1. Характеристики и средняя стоимость гидрострелок

Изображение	Модель оборудования	Мощность отопительной установки в кВт (максимальная)	Цена в руб.	Примечания
	GR-40-20, Gidruss (Россия)	40	3 600 — 3 800	Кубический корпус изготовлен из углеродистой стали с антикоррозийным покрытием, простейшая модель.
	GRSS-60-25, Gidruss (Россия)	60	9 800 — 10 600	Корпус из нержавеющей стали, шесть патрубков, встроенная сетка для сепарации и набор крепежных кронштейнов в стандартной комплектации.
	TGR-60-25х5, Gidruss (Россия)	60	10 300 — 11 800	Корпус из низколегированной стали, возможность подключения до 4 внешних контуров + отопительный.
	GRSS-150-40, Gidruss (Россия)	150	15 100 — 16 400	Нержавеющая сталь, 6 патрубков.
	MH50, Meibes (Германия)	135	54 600 — 56 200	Сложная конструкция со встроенными устройствами для удаления шлама и воздуха.

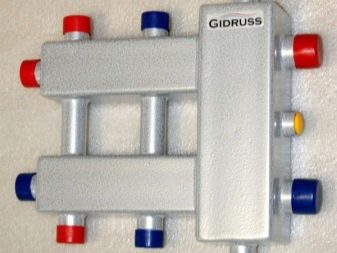

Современная гидрострелка

Из таблицы понятно, что на стоимость помимо общих технических параметров влияют следующие факторы:

• материал корпуса;
• возможность подключения дополнительных контуров;
• сложность конструкции;
• наличие дополнительного оснащения;
• имя производителя.

Количество соединений на гидрострелке

Классическая схемотехника определяет подвод четырёх трубопроводов на конструкцию гидравлического разделителя. Отсюда неизбежно появляется вопрос о возможности увеличения числа входов/выходов. В принципе, такой конструктивный подход не исключается. Однако эффективность схемы снижается с увеличением числа подводов/отводов.

Рассмотрим возможный вариант с большим количеством патрубков в отличие от классики и сделаем анализ работы гидравлической разделительной системы для таких условий монтажа.

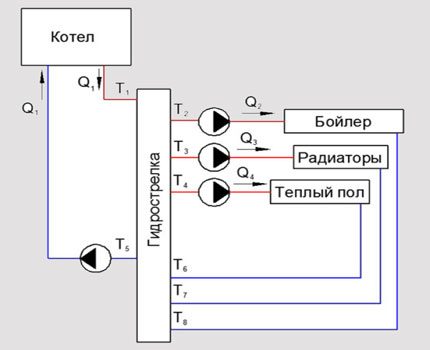

Схема разделителя многоканального распределения тепловых потоков. Этот вариант позволяет обслуживать более объёмные системы, но при условии возрастания количества патрубков более четырёх, эффективность системы в целом резко снижается

В данном случае тепловой поток Q1 полностью поглощается тепловым потоком Q2 для состояния системы, когда величина расхода для этих потоков фактически равноценна (Q1=Q2). В том же состоянии системы тепловой поток Q3 по значению температуры приблизительно равен средним значениям Тср., протекающим по линиям обратки (Q6, Q7, Q8). В то же время отмечается незначительная разница температур в линиях с Q3 и Q4.

Если тепловой поток Q1 становится равным по тепловой составляющей Q2+Q3, отмечается распределение температурного напора в следующей зависимости: Т1=Т2, Т4=Т5, тогда как Т3= Т1+Т5/2. Если же тепловой поток Q1 становится равным сумме тепла всех остальных потоков Q2, Q3, Q4, в таком состоянии уравниваются все четыре температурных напора (Т1=Т2=Т3=Т4).

Многоканальная разделительная система на четыре входа/четыре выхода, довольно часто применяемая на практике. Для обслуживания отопительных систем частного хозяйства такое решение вполне удовлетворяет по технологическим параметрам и стабилизации работы котла

При таком положении дел на многоканальных системах (более четырёх) отмечаются следующие факторы, оказывающие негативное влияние на работу устройства в целом:

• сокращается естественная конвекция внутри гидравлического разделителя;
• снижается эффект естественного смешивания подачи с обраткой;
• общая эффективность системы стремится к нулю.

Получается, что отход от классической схемы с увеличением числа отводных патрубков практически полностью нивелирует рабочее свойство, каким должна обладать гирострелка.

Принцип работы и устройство гидрострелки

Прибор представляет собой трубу с внутренним сечением в форме прямоугольника или круга. Труба заглушена с обоих торцов и оборудована патрубками для подключения труб. Такая конструкция позволяет подключить к системе два взаимосвязанных контура, которые не воздействуют друг на друга. Первый «малый» контур представлен следующим образом: «котел - гидравлический разделитель». Второй «большой» контур имеет следующий вид: «котел - гидравлический разделитель – контур конечного потребления».

Каждый из контуров имеет свои рабочие характеристики и отличается скоростью циркуляции теплоносителя, его температурой и давлением. Во время установки прибора его диаметр подбирается так, что на контуре образуется участок с малым гидравлическим сопротивлением. Это позволяет стабилизировать давление даже при аварийном простое рабочих контуров.

Стрелка позволяет контролировать давление в системе отопления многоэтажного дома, частного коттеджа или в системе автономного отопления обычной квартиры с теплыми полами и радиаторным водяным отоплением. В случае, если достигнуто максимальное давление в системе отопления или зафиксирована остановка контура, стрелка перенаправит поток теплоносителя и защитит котел и отопительные приборы от повреждений. А что лучше выбрать - однотрубную или двухтрубную систему отопления - можно прочитать здесь.

Как устроена

Хотя гидрострелка очень важна в отопительной системе, ее устройство и конструкция достаточно просты. Это фрагмент круглой или квадратной трубы, в котором есть два отверстия со стороны котла и такое же количество отверстий со стороны системы отопления. Чтобы гидравлический разделитель не засорялся, он может быть оборудован фильтрами-сеточками, которые задерживают сор, образованный в теплоносителе. Через определенный период времени сеточки могут забиться и их необходимо будет очищать.

Устанавливается устройство в вертикальном или горизонтальном положении, но это не имеет особого значения. Однако чаще всего гидрострелку монтируют вертикально, так как это позволяет дополнительно установить воздухоотвод в верхней части, и кран, через который удаляется мусор внизу прибора.

Используя данное приспособление, можно разделить гидравлические системы отопительного агрегата и самой отопительной системы. Причем гидравлический разделитель допускается применять с коллектором на четыре, три, два контура и с одним котлом ветки. Контур отопительной системы и котла получают свой гидравлический режим.

Выбирая гидрострелку, нужно понимать ее принцип работы и преимущества, которыми он обладает:

• обеспечивает хорошую производительность, минимальные потери давления и производительности;
• создает гидравлический баланс и необходимый температурный режим;
• служит защитой от теплового удара;
• экономит энергоноситель;
• понижает гидравлическое сопротивление.

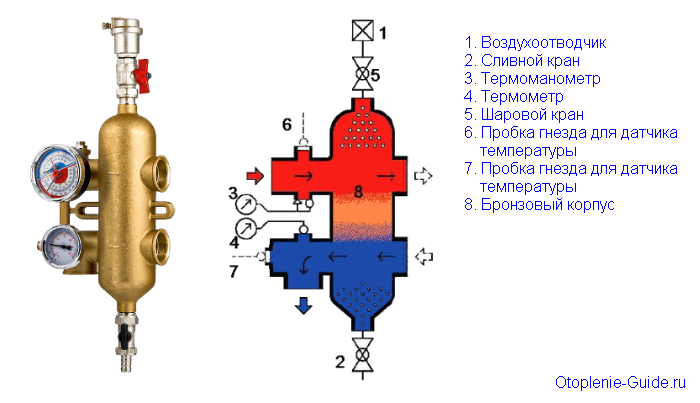

В данном оборудовании бывают и дополнительные функции. В усовершенствованных моделях фабричного производства бывают регуляторы температуры и сепараторы. Специальный клапан, регулирующий температуру, контролирует температурный градиент для различных контуров системы отопления.

Клапан для отвода воздуха выводит пузырьки кислорода из устройства, тем самым уберегая остальное оборудование от коррозии, продлевая его срок использования и обеспечивая ему стабильную работу. То же касается и фильтров, задерживающих мусор.

Внутри гидравлического разделителя предусмотрено устройство с перфорированными перегородками. Они необходимы для разделения внутреннего пространства пополам для того, чтобы не создавалось лишнее сопротивление.

Схема гидравлической стрелки для систем отопления

Попросту схему работы гидравлической стрелки можно представить следующим образом. Буквами К, Н и А обозначим котёл, циркуляционный насос и теплоноситель соответственно. Теплоноситель двигается по трубам подачи (обозначим их красными линиями) и «обработки» (синими линиями). На этом схема будет готова. Для небольшого дома вполне достаточно этой простейшей схемы, состоящей из контура, котла и теплоносителя, но для дома побольше схему следует усложнить.

Куда ее устанавливают

Гидрострелка устанавливается на напольные котлы без встроенного насоса для обеспечения эффективной защиты котла от большой разницы в температурах во время первого старта отопительной системы. К примеру, при помощи данного оборудования стандартные стальные котлы могут защититься от создаваемого конденсата, в то время как чугунные устройства можно обезопасить от возможности выхода из строя отдельных секций.

Чтобы исключить такие неприятные ситуации, используется специализированная гидрострелка. Чертеж и схема котельной в данном случае играют немаловажную роль, так как в зависимости от особенностей отапливаемого объекта нужно выбирать и соответствующее оборудование. Единственное, что стоит отметить – нужно использовать также дополнительный насос для различных напольных котлов.

Схемное решение по сдвигу патрубков

Классический вариант гидравлического разделителя предполагает создание патрубков симметрично расположенных относительно один другого. Однако практикуется также схемный вариант несколько иной конфигурации, где патрубки располагаются несимметрично. Что это даёт?

Схема изготовления гидравлического разделителя, где патрубки вторичного контура несколько смещены относительно патрубков первичного контура. По мнению изобретателей (и доказано практикой), этот вариант видится более продуктивным по фильтрации частиц и отделению воздуха

Как показывает практическое применение несимметричных схем, в этом случае происходит более эффективное отделение воздуха, а также достигается лучшая фильтрация (отстой) взвешенных частиц, присутствующих в теплоносителе.

Устройство гидрострелки

Анулоид или гидроразделитель – труба с четырьмя патрубками , вваренными в её корпус. Общий вид показан на рис.1.

Впрочем, патрубков может быть и больше, но такие системы сильно усложняются в плане гидравлических и термодинамических расчётов, их рассмотрение в рамках данной статьи нецелесообразно.

Возможные варианты форм простых гидрострелок приведены на рисунках 2 и 3.

Круглые анулоиды отличаются от прямоугольных только внешним видом. Правда, прямоугольный вариант смотрится лучше, зато круглая гидрострелка более выгодна с точки зрения гидравлики. Но в целом, параметры работы этих устройств не зависят от их формы.

Дополнительно гидроразделители могут оснащаться:

• фильтрами;
• сепараторами воздуха с автоматическими воздухоотводчиками;
• краном для слива (например, кран Маевского, рис.4);
• дополнительной теплоизоляцией;
• шламоуловителем;
• трёхходовыми клапанами с терморегулирующим элементом для предотвращения попадания холодной воды в обратную ветвь котельного контура;
• термометром;
• манометром.

Типовая схема включения гидроразделителя в схему отопления показана на рис.5.

Q1 - контур котла;

Q2 - Контур отопления (развязки отопления);

Н1 и Н2 -циркуляционные насосы контуров.

Рис.5. Типовая схема монтажа гидроразделителя.

Иногда можно встретить ёмкостные гидравлические разделители в виде бочки. Схема такого устройства приведена на рис.6.

Рис.6. Гидроразделитель в виде бочки в качестве аккумулятора тепла в системе отопления.

В таком виде гидрострелка служит не только разделителем гидравлических контуров, но и аккумулятором тепла , способствуя сглаживанию процесса изменения температуры во втором контуре.

На рис.7 представлена схема гидрострелки в системе отопления со сдвигом патрубков по высоте.

Рис.7. Гидроразделитель со смещением патрубков.

Здесь: Т1-Питающий трубопровод от котла.

Т3-Питающий трубопровод к развязке отопления.

Патрубки Т2 и Т4 являются выходами обраток соответствующих контуров.

Превышение патрубка трубопровода Т1 относительно Т2 позволяет создать условия, при которых теплоноситель, поступающий от котла, имеет возможность притормозить и выделить дополнительное количество воздушных пузырьков.

Патрубок трубопровода Т2 расположен выше патрубка Т4 для обеспечения условий эффективного отделения шлама и предотвращения попадания его в трубопровод Т2.

Мы уже знаем, для чего используется гидрострелка, в каких системах автономного отопления ее рекомендовано применять, какими параметрами должен обладать прибор. Но несмотря на это, после установки гидравлического разделителя возникает множество вопросов. В этом разделе нашего обзора мы приведем несколько рекомендаций и ответов на часто возникающие вопросы по поводу функционирования данного устройства и сбоев в работе системы отопления.

Почему температура теплоносителя после гидрострелки меньше, чем на входе?

В разных контурах расход теплоносителя отличается. В гидравлическом разделителе наблюдается высокая температура, но туда поступает холодный теплоноситель, потому что остывший теплоноситель расходуется больше горячего.

Почему в гидрострелке небольшая вертикальная скорость?

Наличие мусора в системе отопления скорее правило, чем исключение. Ржавчина, песок и другие мелкие частицы являются главной причиной низкой вертикальной скорости, но через определенный промежуток времени сор мелкой фракции оседает на распределителе. Учтите, что невысокая скорость в гидрораспределителе способствует естественной конвекции теплоносителя. Это означает, что холодная жидкость поступает вниз, в то время как горячая поднимается вверх. Такой эффект способствует образованию необходимого давления и напора.

Для примера приведем систему теплого пола, в которой температура теплоносителя ниже, чем в бойлере косвенного давления , который требует большую температуру и напор, способствующий быстрому подогреву воды для системы горячего водоснабжения. Кроме этого, низкая скорость в гидрострелке понижает гидравлическое сопротивление, а также отводит пузырьки воздуха.

Можно ли устанавливать гидроразделитель под прямым углом?

Если с температурой теплоносителя и вертикальной скоростью в гидравлическом распределителе нет проблем, то устройство можно монтировать и под таким углом.

Важен ли объем гидрострелки?

Этот параметр имеет большое значение

Особенно стоит обратить внимание на объем гидрострелки, если в системе автономного отопления будет использоваться твердотопливный котел, так как его работа отличается нестабильным давлением и большими его перепадами.

Подводя итоги можно сделать вывод, что гидравлический разделитель – очень важная составляющая в автономной системе отопления. Но, несмотря на это, гидрострелка не является обязательным прибором, и во многих случаях можно обойтись без нее.

Цена на изделие достаточно высока, поэтому многие умельцы изготавливают ее самостоятельно. Если вы обладаете навыками сварки или у вас есть паяльник для пластиковых труб с насадками разного диаметра, то с использованием расчетных формул, приведенных в статье, вы без труда соорудите качественный гидрораспределитель.

Используя вышеизложенную информацию, вы сможете подобрать подходящее устройство именно для вашей системы отопления, учитывая ее технические характеристики и параметры.

Это позволит сэкономить средства и обеспечить стабильную работу всех отопительных приборов: радиаторов, конвекторов, водонагревательных бойлеров, системы теплых полов без падения температуры теплоносителя в них.

Подробнее о выборе и целесообразности использования гидрострелки в системе отопления можно узнать из этого видео.

Для чего нужна

Чтобы выяснить, для каких целей используется гидрострелка, требуется понять принцип функционирования самой простой системы отопления с принудительной циркуляцией теплоносителя.

Главными составляющими вышеприведенной схемы являются:

• отопительный котел;
• радиаторы или конвекторы, которые размещаются на одном контуре (количество отопительных приборов может быть разным);
• насос – прибор, с помощью которого носитель тепла циркулирует по магистрали.

Кроме этого, в систему входят и другие элементы, например, расширительный бак, но мы не будем заострять на них внимание, так как они не так важны для объяснения принципа работы гидрострелки. . Отметим, что выбор насоса очень важен для нормальной работы автономного отопления

Выбор этого прибора зависит от разных факторов: длины контуров, технических параметров приборов теплообмена, тепловой мощности системы.

Отметим, что выбор насоса очень важен для нормальной работы автономного отопления. Выбор этого прибора зависит от разных факторов: длины контуров, технических параметров приборов теплообмена, тепловой мощности системы.

Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы.

На схеме видно, что к коллектору подсоединены следующие приборы:

• Контуры с разным количеством радиаторов отопления. Контуров может быть несколько и их протяженность также может отличаться друг от друга (на схеме Р).
• Системы водяных теплых полов, к которым предъявлены другие температурные параметры теплоносителя. Кроме этого, длина теплых полов значительно больше контуров, что повышает уровень гидравлического сопротивления (на схеме СТП).
• Бойлер косвенного нагрева. Задача этого оборудования – обеспечение горячего водоснабжения. К бойлеру тоже предъявляются совершенно другие требования (на схеме Бгвс).

Не нужно быть специалистом, чтобы понять, что со всеми составляющими автономной системы отопления не сможет справиться один насос, даже если он будет достаточной мощности. Стоит учесть, что слишком мощный насос будет создавать повышенное давление, а это пагубно отразится на работе дорогостоящего котла и приведет к сокращению его срока эксплуатации.

Учитывается и тот фактор, что каждый отдельный контур отличается напором и другими техническими характеристиками. Поэтому используя один насос, невозможно добиться скоординированной работы системы.

Что если попробовать использовать не один насос, а несколько? То есть отдельный контур будет оборудован собственным насосом. Увы, но и такое решение не спасет ситуацию. Даже наоборот, может привести к другим неполадкам в отопительной системе.

Для нормальной работы нескольких контуров необходима максимальная точность в настройке насосов , но достичь подобного эффекта невозможно. Это объясняется тем, что такие величины, как напор, производительность и степень нагрева переменные. Существует множество ситуаций, при которых один контур может повлиять на состояние другого. Проявляться они могут по-разному. Например, резко меняться напор или температура теплоносителя, но в любом случае, эффект будет негативным. Такие разлады пагубно отразятся и на работе насоса, и на состоянии котла.

Известно, что за разделение гидравлических систем отвечает коллектор. Но возможно ли, чтобы и контуры котла были автономными? Имеется в виду то, что котел должен подавать определенное количество носителя тепла для каждого контура, а контур, в свою очередь, принимал бы определенное количество жидкости.

Данная задача вполне реальна. Для этого необходимо выделить малый контур котла, что осуществляется при помощи гидравлического распределителя. То есть этот элемент может изменять направление теплоносителя, когда это требуется для корректной работы системы отопления.

Какие возможности приписывают гидросепаратору

В среде инженеров-теплотехников встречаются диаметрально противоположные мнения по поводу необходимости установки гидрсотрелок в системах отопления. Масла в огонь подливают заявления производителей гидротехнического оборудования, сулящие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплоотдачи. Чтобы отделить зёрна от плевел, для начала рассмотрим абсолютно беспочвенные заявления о «выдающихся» способностях гидравлических сепараторов.

КПД котельной установки никак не зависит от устройств, установленных после присоединительных патрубков котла. Полезное действие котла целиком и полностью заключено в преобразовательной способности, то есть в процентном отношении тепла, выделенного генератором, к теплу, поглощённому теплоносителем. Никакие специальные методы обвязки не могут повысить КПД, он зависит только от площади поверхности теплообменника и корректного выбора скорости циркуляции теплоносителя.

Многорежимность, которая якобы обеспечивается установкой гидрострелки, это также абсолютный миф.

Суть обещаний сводится к тому, что при наличии гидрострелки можно реализовать три варианта соотношений расхода в генераторной и потребительской части.

Первый - абсолютное выравнивание расхода, что на практике как раз возможно только при отсутствии шунтирования и наличии в системе только одного контура. Второй вариант, при котором в контурах расход больше, чем через котёл, якобы обеспечивает повышенную экономию, однако в таком режиме по обратке в теплообменник неизбежно поступает переохлаждённый теплоноситель, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный шок.

Также существует ряд доводов, каждый из которых представляет бессвязный набор терминов, но по сути своей не отражающий ничего конкретного. К таковым относятся повышение гидродинамической стабильности, увеличение срока службы оборудования, контроль за распределением температуры и иже с ними.

Также можно встретить утверждение, что гидроразделитель позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается прямо противоположным. Если при отсутствии гидрострелки реакция системы на изменение протока в любой её части неизбежна, то при наличии разделителя она ещё и абсолютно непредсказуема.

Реальная область применения

Тем не менее, термогидравлический разделитель - устройство далеко не бесполезное. Это гидротехнический прибор и принцип его действия достаточно подробно описывается в специальной литературе. Гидрострелка имеет вполне определённую, пусть и достаточно узкую область применения.

Важнейшая польза от гидроразделителя - возможность согласовать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто случается, что подключенные к общему коллекторному узлу контуры снабжаются насосами, производительность которых отличается в 2 и более раз.

Наиболее мощный насос при этом создаёт разницу давлений настолько высокую, что забор теплоносителя остальными устройствами циркуляции оказывается невозможным. Несколько десятков лет назад эта проблема решалась так называемым шайбованием - искусственным занижением протока в потребительских контурах путём вваривания в трубу металлических пластин с различным диаметром отверстий.

Гидрострелка шунтирует подающую и обратную магистраль, за счёт чего разрежение и избыточное давление в них нивелируются.

Второй частный случай - избыточная производительность котла по отношению к потреблению контуров распределения. Такая ситуация характерна для систем, в которых ряд потребителей работает не на постоянной основе. Например, к общей гидравлике могут быть привязаны бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются лишь время от времени.

Установка гидрострелки в таких системах позволяет поддерживать номинальную мощность котла и скорость циркуляции всё время, при этом излишек нагретого теплоносителя поступает обратно в котёл. При включении дополнительного потребителя разница расходов снижается и излишек уже направляется не в теплообменник, а в открытый контур.

Гидрострелка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно отличается.

Дополнительным эффектом от работы гидрострелки можно назвать защиту котла от температурного шока, но для этого расход в генераторной части должен превышать расход в сети потребителей не менее чем на 20%. Последнее достигается путём установки насосов соответствующей производительности.

Как сделать гидрострелку

Если вы не хотите тратиться на гидрострелку, можете попытаться сделать ее своими руками. Здесь главное – правильно выполнить ряд расчетов и иметь навыки газовой или электросварки.

Сначала определите оптимальные размеры трубы-гидроразделителя:

• внутренний диаметр: разделите сумму всех мощностей нагревательных котлов в кВт на температурную разницу подачи и обратки, извлеките из полученного параметра квадратный корень, а затем умножьте последнее значение на 49;
• высота: умножьте внутренний диаметр на шесть.
• промежутки между патрубками: умножьте внутренний диаметр на два.

На основе вычисленных параметров составьте чертеж будущей гидрострелки. Затем подготовьте стальную трубку круглого или квадратного сечения, отвечающую рассчитанным значениям, и вварите в нее необходимое количество патрубков с резьбовыми соединениями.

Как видим, если в доме сложная система отопления, обслуживающая большие площади, без гидрострелки не обойтись. Благо, даже несмотря на сложный принцип работы и массу задач, это устройство довольно простое в конструктивном плане, поэтому его реально сделать своими руками. Так что у вас всегда есть выбор: или покупать гидрострелку или довериться собственным навыкам.

Конструкция, назначение и принцип работы гидравлической стрелки

Гидрострелка для отопления состоит из бронзового или стального корпуса с двумя патрубками для подключения к контуру котла (патрубок для подачи + патрубок для обратки), а также нескольких патрубков (как правило 2) для подключения контуров потребителей тепла. В верхней части гидравлического разделителя через шаровой кран или отсекающий клапан монтируется автоматический воздухоотводчик, в нижней части дренажный (сливной) кран. Внутри корпуса заводских гидрострелок часто устанавливается специальная сетка, позволяющая направить мелкие пузырьки воздуха в воздухоотводчик.

Конструкция модели Valtec VT. VAR 00.

Гидравлическая стрелка для отопления выполняет следующие функции:

1. Поддержание гидравлического баланса системы. Включение/отключение одного из контуров не влияет на гидравлические характеристики остальных контуров;
2. Обеспечение безопасности чугунных теплообменников котлов. Применение гидрострелки позволяет обезопасить чугунные теплообменники от резких перепадов температур (например при проведении ремонтных работ, когда отключается циркуляционный насос, либо при первом включении котла). Как известно, резкое изменение температуры теплоносителя негативно сказывается на чугунных теплообменниках;
3. Воздухоотводчик. Гидрострелка для отопления выполняет функции по отводу воздуха из отопительной системы. Для этого в верхней части устройства располагается патрубок для монтажа автоматического воздухоотводчика;
4. Наполнение или слив теплоносителя. Большинство как заводских, так и самостоятельно изготовленных гидравлических стрелок оборудуются сливными кранами, через которые возможно производить наполнение или слив теплоносителя из системы;
5. Очистка системы от механических загрязнений. Низкая скорость потока теплоносителя в гидравлическом разделителе делает его идеальным устройством для сбора различных механических загрязнений (окалина, накипь, ржавчина, песок и др. шлам). Циркулирующие по системе отопления твердые частицы постепенно скапливаются в нижней части устройства, после чего их можно удалить через сливной кран. Некоторые модели гидрострелок могут дополнительно оборудоваться магнитными уловителями, которые притягивают металлические частицы.

Схема системы отопления с использованием гидравлического разделителя.

Процесс удаления механических частиц через сливной кран:

1. Отключаем котел и циркуляционные насосы;
2. После того, как теплоноситель остыл, перекрываем участок трубопровода, где расположен сливной кран;
3. На сливной кран одеваем шланг подходящего диаметра, либо, если позволяет пространство, подставляем ведро или любую другую емкость;
4. Открываем кран, сливаем теплоноситель до тех пор, пока не пойдет чистая вода без содержания загрязнений;
5. Закрываем сливной кран, после чего открываем перекрытый участок трубопровода;
6. Осуществляем подписку системы и запускаем оборудование.

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2) подключают через гребенку, гидроразделитель будет громоздким.

какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

• низконапорный контур теплых полов подключают снизу;
• высоконапорный контур радиаторов - сверху;
• теплообменник - сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам , работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). . Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом)

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Конструкции гидрострелок

В конструкции нет ничего сложного. Однако, определенные правила должны быть соблюдены. Производители предлагают модели различной конфигурации и размеров. Можно без труда подобрать необходимое изделие по своим характеристикам. Встречаются гидрострелки для отопления, в которых совмещена работа разделителя и коллектора для подключения контура.

Высокая стоимость заводского производства наталкивает на мысль о самостоятельном изготовлении гидрострелки. Для этого необходимо иметь начальные навыки сварочных и слесарных работ. Основное – это соблюдение размеров для обеспечения бесперебойной работы изделия.

Рассмотрим основные конструкции гидравлических разделителей:

Фото	Типы конструкций
	Классический – функционирует по правилу«3D» (трех диаметров). На схеме указаны внутренние диаметры и проход, не зависимо от толщины стенок корпуса.
	Чередующиеся патрубки . Принято считать, что расположение в виде ступеньки вниз улучшает сепарацию газов, при этом ступенька вверх улучшает отделение твердых взвесей.
	Горизонтальный вариант расположения гидрострелки с разным расположением патрубков.
	Гидрострелка в виде решетки . В быту можно встретить конструкцию из секций радиатора отопления. Такая система нуждается в дополнительном утеплении во избежание теплопотерь.

Понятие гидрострелки

В профессиональной среде можно встретить иные названия гидрострелки:

• гидравлический или термогидравлическийразделитель;
• анулоид.

Основное назначение работы разделителя гидравлического (это официальное название гидрострелки) – разделение гидравлических потоков. Контуры разделяются каналом, делая их независимыми и автономными при передаче носителя тепла по отопительной системе. При этом тепло хорошо передается от одного контура к другому.

Совместная работа гидрострелки и коллектора отопления

При изготовлении гидрострелки из полипропилена своими руками, нужно выполнить правильные расчеты и подобрать оборудование, с которым она будет работать. В домах вторичные контуры подсоединяются с помощью этого устройства. Распределительный коллектор подсоединяется в цепи после гидрострелки. Конструкция состоит из отдельных элементов, которые объединяются перемычками.

Подключение коллектора

Количество врезаемых патрубков зависит от контуров. С помощью распределительной гребенки осуществляется более простой ремонт и обслуживание устройства.

Коллектор и разделитель создают гидравлический элемент. Подобное устройство удобно для стесненных помещений.

Существуют следующие виды соединений:

• контур с большим напором для радиаторов подключается сверху;
• контур для конструкции теплых полов снизу;
• сбоку подсоединяется теплообменник.

С помощью регулирующей арматуры производится напор и поток на дальних контурах. Сделать подобную конструкцию может специалист, обладающий знаниями в теплотехнике, а также профессиональными навыками в слесарном деле, электрической сварке и работе со специальным инструментом.

Вариант использования гидроразделительного оборудования

Перед работой нужно составить правильные чертежи и схемы устройства. Выполнение ответственных элементов отопления новичками может быть опасно для жизни.

Гидрострелка и её назначение

Гидрострелку для отопления несложно собрать самому, используя сварочный аппарат и отрезки труб необходимой длины. Для этого необходимо найти подходящий чертёж и подобрать материалы.

Мы рассмотрели принцип работы гидрострелки отопления – она просто распределяет теплоноситель по нескольким контурам. Её главная задача заключается в том, чтобы создать идеальные условия для работы вторичного и первичного контуров. Первичный контур включает в себя отопительный котёл с трубами, подключённый к гидрострелке. Вторичные контуры – это всё остальное. При равном давлении во всём контуре котёл работает в щадящем режиме – часть нагретого теплоносителя поступает в обратную трубу, что снижает нагрузку на источник тепла.

Если в системе стоит маломощный котёл, а отопление отличается высокой ёмкостью, создаются условия для подачи теплоносителя из обратной трубы в подающую, минуя котёл (частично). Оборудование в этом случае работает практически на износ – теплообменники могут прийти в негодность в самые сжатые сроки.

Равномерное распределение тепла

Идеально сбалансированное отопление – это равномерная температура во всём доме, равное давление во вторичных контурах и сбалансированная нагрузка на котёл. В этом случае задача гидрострелки проста – она «раздаёт» теплоноситель на несколько контуров, в каждом из которых установлен циркуляционный насос. Регулируя его производительность и подачу теплоносителя, можно добиться равномерной температуры во всём доме.

Самое важное – благодаря такому распределению в доме не останется холодных контуров, так как теплоноситель будет поступать в каждую трубу, а не только туда, куда проще.

Принцип работы гидрострелки

Балансировка по давлению

Дисбаланс в системе отопления может сказаться на стабильности её работы. Длинному контуру необходимо одно давление, более короткому – другое. То же самое относится к тёплым полам и бойлерам. Если бы в системе стоял один большой насос сразу на все контуры, в отдельных местах были бы перегрузки – может порвать трубы или теплообменник в накопительном водонагревателе. Гидрострелка распределит давление и позволит правильно сбалансировать все контуры.

Работа с несколькими котлами

Существуют системы отопления с двумя или даже тремя котлами (бывает и больше). Такие решения позволяют отапливать довольно большую площадь или использовать один из котлов в качестве резерва. Если используется не последовательное, а параллельное подключение оборудование, то это делается через гидрострелку. Заодно это способствует нейтрализации взаимного влияния вторичных контуров друг на друга.

Гидрострелка позволяет достичь баланса в системах отопления любой сложности. Два или три котла, пяти или семь контуров – степень может быть различной. Также раскрывается потенциал по расширению системы. Например, в будущем сюда можно подключить ещё один бойлер, полотенцесушитель, летнюю кухню с отдельным контуром отопления. Все эти работы могут выполняться даже на ходу, без остановки котельного оборудования с сохранением обогрева здания.

Для чего нужна гидрострелка принцип работы, назначение и расчеты

В процессе эксплуатации индивидуальной системы отопления возникают проблемы, связанные с несоответствием объема потребления и производительностью котла. В некоторых режимах не исключено получение сигналов от датчиков температуры, которые повысят мощность до максимальных значений. При одновременном недостаточном потреблении носителя вторичным контуром чрезмерно возрастут тепловые нагрузки. Подобные ситуации повышают вероятность аварий.

При поломках понадобится помощь специалистов

Для описания другой ситуации необходимо предположить, что установленная техническим паспортом производительность котла составляет 50 л/мин. при том, что необходимо подключить радиаторы отопления с потреблением в два раза больше. Увеличить так сильно мощность без чрезмерных нагрузок на оборудование не получится.

Следующая проблема – это взаимное влияние разных видов потребителей (теплых полов, внешнего бойлера, нескольких групп радиаторов). Для их нормального функционирования нужны разные объемы и температуры теплоносителя.

Решать подобные задачи с применением дополнительных датчиков и настроек можно. Но это приведет к значительному усложнению конструкции и снижению общего уровня надежности. На практике опытные специалисты рекомендуют применять элегантное инженерное решение, которое подробно рассмотрено в данной статье.

Принципы работы гидрострелок в системах отопления и основные функции

Основным назначением этого устройства является ограничение, а в идеальном варианте – исключение гидродинамического влияния разных контуров в системе отопления друг на друга. Для этого используют специальные емкости, которые вставляют в разрыв между двумя контурами.

Типичные гидрострелки в форме цилиндра и куба в разрезе

На этой картинке изображен схематически набор оборудования с двумя насосами и подключенными радиаторами.

Система с двумя контурами

Здесь Q1 и Q2 – это расходы воды в каждом контуре. При равенстве этих величин происходит перемещение жидкости по общему полному контуру, как показано на рисунке ниже.

Стандартное перемещение по общему контуру

Расход в обратке больше, чем в подаче

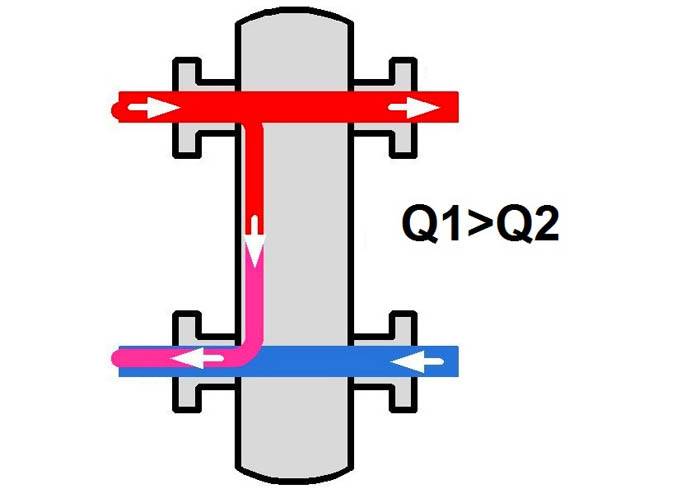

Расход в подаче, больше чем в обратке

Чтобы получилась качественно выполняющая свои функции гидрострелка, принцип работы, назначение и расчеты согласуют особым образом. Необходимо создать последний вариант с медленным перемещением воды внутри устройства по направлению сверху вниз. Скорость этого процесса специалисты рекомендуют ограничить уровнем 0,09-0,12 м/ сек. Это поможет решить следующие задачи:

• В таких условиях механические загрязнения будут постепенно оседать на дне емкости. При оснащении ее специальным устройством, сборником, можно будет очищать систему при проведении регламентных работ.
• Медленная скорость позволит использовать гидрострелку для отбора жидкости в другие контуры с разными температурными градиентами.
• Она же пригодится для накопления в верней части корпуса пузырьков газа. Там можно установить автоматической устройство для удаления воздуха.

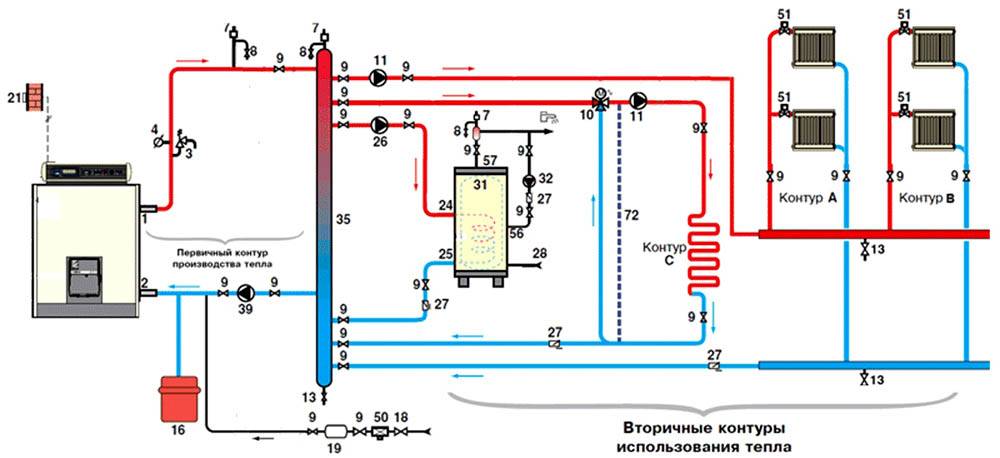

Схема применения гидрострелки в сложной системе отопления

Устройство гидрострелки отопления

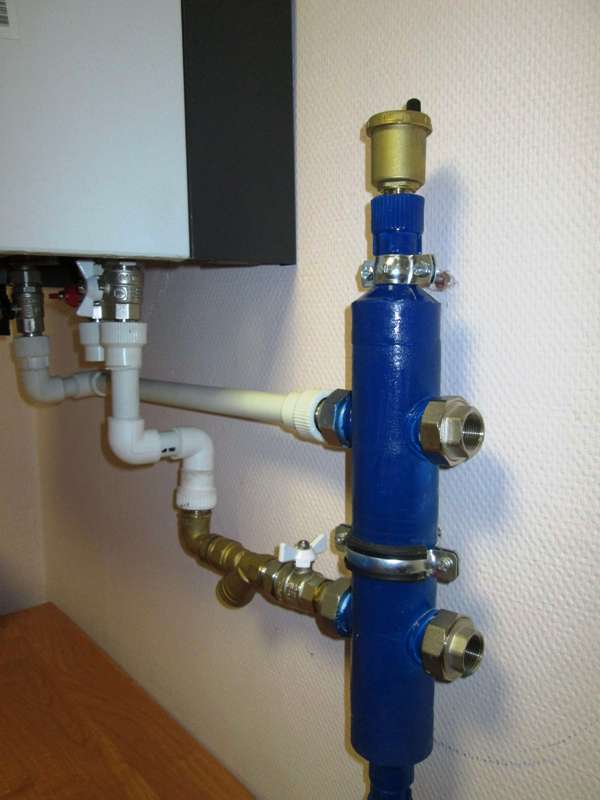

На следующем снимке – стандартное изделие этой категории.

Установленный внизу вентиль предназначен для слива жидкости вместе с механическими примесями

Обратите внимание на специальное сужение в нижней части. В нем скапливаются загрязнения, не выносятся потоком жидкости далее в систему

Сверху вмонтирован автоматический клапан, выпускающий воздух.

Гидрострелки при необходимости оснащают манометрами, вентилями и другими устройствами

Можно ли устанавливать по одному насосу на каждый контур

Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам, чтобы решить проблему. Так ли это? К сожалению, даже в таком случае проблема не решится – она попросту перейдет в другую плоскость! Ведь для стабильного функционирования подобной системы необходим точный расчет каждого насоса, однако даже при этом сложная многоконтурная система не станет равновесной. Каждый насос здесь будет связан со своим контуром, а его характеристики будут меняться (то есть, не будут стабильными). При этом один из контуров может полноценно работать, а второй – выключаться. Из-за циркуляции в одном контуре может образоваться инерционное движение рабочей жидкости в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть масса.

Как результат – система теплого пола может недопустимо перегреваться, разные помещения могут отапливаться неравномерно, отдельные контуры могут «запираться». Словом, происходит все, чтобы ваши старания обустроить систему с высокой эффективностью пошли насмарку.

Обратите внимание! Особенно из-за этого страдает насос, установленный рядом с отопительным котлом. А во многих домах используется сразу по нескольку отопительных приборов, управлять которыми крайне сложно, почти невозможно

Из-за всего этого недешевое оборудование попросту выходит из строя.

Есть ли выход? Есть – не только разделить сеть на контуры, но и позаботиться об отдельном контуре для отопительного котла. И поможем с балансировкой гидрострелка для отопления или, как ее еще называют, гидравлический разделитель.

Покупные модели

Типичным примером является коллектор «Север-М5». Он работает в системах отопления мощностью до 70 кВт. Стоимость агрегата – около 9,5 тыс. рублей.

Гидрострелка в системе отопления – это распределительный гидравлический прибор, созданный для распределения теплоносителя по нескольким контурам. Его установка рекомендована в случаях, если мощность используемого котла составляет свыше 50 кВт. Также стрелка применяется в сложных разветвлённых системах со множеством вторичных контуров – она нужна для балансировки. Её можно купить или собрать самостоятельно.

Проще всего купить гидрострелку в уже готовом заводском исполнении. Самая простая модель, например, SINTEK ST-35 обойдётся в 2700 рублей, если брать напрямую у производителя. Она выдерживает давление до 6 бар и может ставиться в системах отопления с мощностью обогрева до 35 кВт.

Коллектор отопления с гидрострелкой на 5 контуров предназначен для разветвлённых систем, о которых говорилось выше. К нему можно подключить бойлер косвенного нагрева, тёплые полы в ванной, кухне и прихожей, а также три основных контура – на первом этаже, в цокольном этаже, а также в мансарде.

Прочее магазинное оборудование:

• Гидрострелка WOODSTOKE 331 – для отопления мощностью до 70 кВт на 7 контуров. Стоимость прибора составляет 11 тыс. рублей.
• Warme WGR 80 – простая гидрострелка с двумя патрубками и двумя отводами для подключения воздухоотводчика и крана. Стоимость – 4000 рублей. Модель может работать в системах отопления мощностью до 80 кВт.
• Прокситерм GS 32-1 – гидрострелка выполнена в блестящем корпусе, так как изготовлена из нержавеющей стали. Она предназначена для работы в системах отопления мощностью до 85 кВт. Стоимость – около 7-8 тыс. рублей.
• Gidruss BM – это целая серия гидрострелок для систем отопления мощностью от 60 до 150 кВт. Изготовлены они из высококачественной конструкционной стали и выдерживают давление до 6 бар при температуре до +110 градусов. Стоимость варьируется от 9 до 30 тыс. рублей.

Готовых гидрострелок – тысячи, есть из чего выбрать.

Преимущества магазинных гидрострелок вполне очевидны. В первую очередь они характеризуются безупречным качеством сборки. Оборудование должно выдерживать солидное давление – до 3-4 атмосфер для автономного отопления и до 20-25 атмосфер для общедомового отопления. Оно изготавливается из проверенных сортов стали, созданных для постройки отопительного оборудования и прочих систем.

Во вторую очередь — заводские гидрострелки уже рассчитаны под использование в системах отопления с той или иной мощностью. Они многократно выверены, поэтому их использование не вызовет никаких аварий. Также в магазинах предложат вспомогательное оборудование для монтажа отопительных систем. Да и проблем с гарантией на котлы и радиаторы потом не будет.

Схема изготовления гидрострелки для отопления своими руками

Самостоятельно изготовить гидрострелку непросто. Сначала следует составить схему и предварительные расчеты. Кроме того, необходимо владеть навыками сварочных и слесарных работ.

Пошаговый процесс изготовления разделителя на 6 выходов поможет в данном вопросе:

Фото	Описание работ
	Перед началом работы нужно подготовить следующие материалы и инструменты: 2 дюймовые резьбы для основного контура и 6 резьб на ¾ для контура отопительной системы, профильную трубу 80 с толщиной стенки 3 мм, дюймовую трубу 25, профильную трубу 20×20, 2 квадратные шайбы на торцы, 2 стальные резьбы, сварочный аппарат с электродами, болгарку, 2 металлические коронки 25 и 29 диаметра, сверло 8,5 мм, быстро сохнущую грунтовку и молотковую краску.
	Отрезаем кусок трубы квадратного сечения размером 900 мм.
	Сверлим предварительные отверстия многоступенчатым сверлом по заранее нанесенным отметкам. На одной стороне расстояние от края 50×150×150×200×150×150×50, на противоположной стороне 325×250×325. Этого достаточно для котла, работающего на твердом топливе.
	Отверстиярасширяем коронкой 25 диаметра. Аналогично выполнятся отверстия коронкой 29 диаметра.
	Готовые отверстия в трубе.
	Привариваем стальные муфты к шайбам
	На данном этапе муфты с заглушками необходимо зачистить.
	Шайбы к торцам привариваются в 2 этапа. Сначала прихватываются в нескольких точках, затем выполняется основной сварочный шов. После чего все необходимо зачистить.
	К выполненным отверстиям на трубе аналогичным образом привариваются резьбы, после чего трубу необходимо зачистить.
	По окончанию процесса необходимо провести испытание. Для этого на все резьбы накручиваются заглушки, и система подключается к насосу с показаниями манометра 7,2 атмосферы.
	После проведенных испытаний, гидрострелку необходимо прогрунтовать и покрасить. Пока сохнет краска, можно приготовить крепления для разделителя.

Данный процесс наглядно можно посмотреть на мастер-классе профессионального специалиста:

Изготовить гидрострелку из полипропилена своими руками еще проще. Для этого необходимы специальные инструменты для резки пластика и специальный аппарат для сварки.

Схема гидравлического разделителя

Режимы работы

Гидравлический разделитель может эксплуатироваться в трёх основных режимах. Первый из них активируется в том случае, когда потребность системы в тепле соответствует тому его количеству, которое уже произведено. При втором режиме отопительной системе необходимо меньше тепла, чем уже выработано. В таком случае определённая доля жидкости возвращается в котёл через гидравлический разделитель и сигнализирует автоматике о снижении его мощности либо вообще о временном выключении. Третий режим работы заключается в том, что системе требуется больше тепла. Если это происходит, часть потока теплового носителя забирают на себя насосы, после чего автоматика получает сигнал об увеличении мощности котла.

Много вопросов возникает по поводу того, нужна ли гидрострелка и какую реальную пользу она принесет. Рассмотрим типичные отопительные системы частных домов, и те случаи, когда значительные деньги на усложнение с гидрострелкой потрачены зря, и с привнесением вреда.

Сложность схемы повышает вероятность поломок и ошибок, затраты на ремонты. Может повлечь неэффективные режимы, недостаток поступления мощности, например, когда котел горячий, а батареи холодные…

Основное правило монтажа отопительной системы для дома – схему по возможности упрощать и удешевлять (а не наоборот – нагромождать и запутывать…). Включение гидростелки добавляет сложностей, значительно повышает цену, дает монтажникам хорошо заработать.

Толстая труба с отводами

Обычно гидрострелка выглядит как толстенький бочонок с множеством отводов для подключения всех главных контуров дома. К подключениям в нижней ее части (располагается вертикально) подключаются обратки, в верхней — подачи, с одной стороны — котлы и нагреватели, с другой — контуры потребителей – полы, радиаторы, ГВС.

Давление внутри гидрострелки практически одинаковое в любой ее точке. Следовательно одинаковое оно и в местах всех подключений. Поэтому любой включившийся/выключившийся насос не окажет существенного влияния на соседний параллельный контур.

Типичная схема без гидрострелки

На схеме к котлу подключены распределительные коллекторы, от которых ответвляются множество контуров со своими насосами.

Мы видим, что при включении любого из этих насосов изменится значительно давление в соседних контурах, (увеличится забор жидкости с подачи котла, понизится давление на подаче и повысится на обратке). Это повлияет на расход жидкости с соседних контурах.

Насос может уменьшить/увеличить количество проходящей жидкости в соседнем контуре, «там, где не просили», — например, при включении «собачья конура», прекратится обогрев «дикая орхидея в оранжерее». Но Бобик в конуре не виноват в гибели цветочка, не он же забыл вставить гидрострелку в сложную схему…

Как работает отопление с гидрострелкой

Теперь рассмотрим, что произойдет, когда все подачи и обратки подключили к куску трубы большого диаметра.

Включение насосов перестало значительно изменять давление в системе. Теперь, в первую очередь, изменится количество жидкости проходящее через гидрострелку, но сама система останется стабильной. Поэтому включение «гараж» не удивит пользователей в районе контура «сауна».

Чаще контура подключают не через коллектор, а непосредственно к подключениям на самой гидрострелке, что удешевляет…

Гидрострелку можно собрать из металла своими руками

Движение жидкости через гидравлический разделитель

Как правило, жидкость движется от подачи на обратку. Это значит, что расход контура котла больше всегда, чем забор жидкости потребителями. Это должно обеспечиваться в системе. Частичная работа котла «сам на себя» допускается и является полезной в плане повышения температуры на обратке.

Движение жидкости от обратки на подачу свидетельствует о ненормальной работе, — аварийный режим. Получается слишком холодная обратка, горячий котел и прохладные потребители. Допускается кратковременно, на время устранения поломок.

Дополнительные функции гидрострелки

Гидрострелка совмещает в себе и функции сепаратора. При изменении скорости движения жидкости, растворенный в ней воздух выделяется, и в виде пузырьков поднимается вверх, образовывая воздушную пробку. Поэтому устройство обычно снабжается автоматическим воздухоотводчиком.

Также и частички шлама оседают внизу, накапливая илистые отложения, поэтому внизу устройства устанавливают кран большого диаметра. Фирменные гидрострелки, для лучшего отделения от теплоносителя всего ненужного снабжаются еще и сепараторными завихрителями, но стоят дорого….

Фирменный гидравлический разделитель с коллекторами на подаче и обратке

Схема первичных и вторичных колец вместо гидрострелки

Специалисты зачастую предпочитают вместо гидрострелки схему первичных и вторичных колец, которая по их мнению несколько проще, дешевле, а работает стабильней.

Котел гоняет теплоноситель по короткому кольцу – от подачи к обратке, к которому парой подключений включены все контуры с насосами, причем расстояния между тройниками подачи и обратки каждого контура не больше 30 см. температура по кольцу подключений понижается, поэтому первые контуры наиболее горячие…. Первым подключается ГВС, последним теплый пол… Схема отлично работает в частных домах.

Можно встретить дешевые изделия из полипропилена

Когда гидрострекла точно не нужна и когда понадобится

Дельцы и «умельцы» пытаются навязать гидрострелку жильцам, установку не нужных насосов, и «нарубить бабла» как на самом оборудовании, так и на его монтаже. Стоимость системы можно увеличить, используя вопрос «как же без гидрострелки», и на 1000 у.е. и на 2000 у.е….

Гидрострелка не поможет системе, если та простая и все ответвления могут работать от насоса котла, или с поятоянно работающим вспомогательным насосом. Можно обойтись без гидравлического разделителя, если присутствуют всего лишь:

• контур радиаторов,
• бойлер косвенного нагрева,
• теплый пол,

работа которых легко согласовывается.

Но, при включении в такую схему еще одного котла со своими насосом (не резервного, а вспомогательного, который постоянно работает), уже нужно будет выравнивать давление. Или при включении еще одного «мерцающего» насоса потребителей, например «оранжерея».

Также понадобится гидрострелка, когда вторичных контуров с насосами много и все они работают в своих режимах.

О гидравлических разделителях для отопления на просторах интернета в буквальном смысле ходят легенды. Им приписывают множество «чудодейственных» свойств и функций. Но цель данной статьи – не развенчание мифов, а пояснение истинного назначения этого отопительного элемента и принципа его работы. Также любителям систем из ППР мы расскажем, как рассчитывается и устанавливается гидрострелка из полипропилена и можно ли ее сделать своими руками.

Для чего нужна гидрострелка

Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится.

Когда контуров и насосов – три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки. Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом:

Примечание. Здесь показаны 2 котла, работающих в каскаде. Но это не принципиально, котел может быть и один.

В представленной схеме гидрострелки нет, но без ее монтажа тут явно не обойтись. Есть 4 контура, в которых действует столько же насосов разной производительности. Самый мощный из них создаст в подающем коллекторе разрежение, а в обратном – повышенное давление. При одновременной работе насосу меньшей производительности просто не хватит сил на преодоление этого разрежения и он не сможет отобрать теплоноситель на свой контур. По итогу ветвь не будет функционировать, поскольку насосы мешают друг другу.

Важно. Даже если паспортная производительность насосных агрегатов одинакова, то гидравлическое сопротивление ветвей всегда будет разным. Соответственно, реальный расход теплоносителя в каждом контуре все равно отличается, идеально выверить систему невозможно.

Чтобы устранить перепад давления ΔР, возникающий между коллекторами и дать возможность всем насосам спокойно отбирать нужное количество теплоносителя, в схему включается гидрострелка. Она представляет собой полую трубу расчетного сечения, чьей задачей является создание зоны нулевого давления между теплогенератором и несколькими потребителями. Как действует этот элемент в схеме обвязки котла, описано в следующем разделе.

Схема обвязки с котлом

Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже:

Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали. Благодаря этому в каждый контур поступит столько теплоносителя, сколько нужно. При этом важно обеспечить такой же расход теплоносителя со стороны теплогенератора, иначе его температура на стороне потребителей может стать недопустимо низкой.

В интернете очень популярна схема гидрострелки (показана выше), изображающая 3 рабочих режима:

• суммарный расход теплоносителя в контурах потребителей и со стороны котла одинаков;
• отопительные ветви отбирают большее количество воды, чем ее обращается в котловом контуре;
• расход в кольце со стороны теплогенератора больше.

В действительности у гидрострелки режим работы один-единственный, он изображен на схеме под номером 3. Добиться идеального режима (№1) невозможно, так как гидравлическое сопротивление ветвей потребителей все время меняется из-за работы термостатов, да и подобрать так точно насосы нереально. По схеме №2 действовать нельзя, потому что тогда большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Это приведет к понижению температуры в системе отопления, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды. Чтобы поднять эту температуру, придется выводить теплогенератор на максимальный режим, что не способствует стабильной работе системы в целом. Остается вариант №3, при котором в коллекторы идет достаточное количество воды требуемой температуры. А уж понизить ее в контурах – задача трехходовых клапанов.

Функция гидрострелки в системе отопления лишь одна – создание зоны с нулевым давлением, откуда смогут отбирать теплоноситель любое число потребителей. Главное, - обеспечить необходимый расход со стороны источника тепла. Для этого реальная производительность котлового насоса должна быть немного больше суммы расходов на всех ветвях потребителей. Подробнее обо всех нюансах рассказано и показано на видео:

Схема изготовления гидрострелки с коллектором

Прежде чем купить гидрострелку или приступить к ее изготовлению своими руками, не помешает изучить устройство данного элемента. Оно очень простое: полая труба круглого или прямоугольного сечения снабжена несколькими патрубками с разных сторон для присоединения к отопительной сети. Причем патрубки для подключения подачи расположены, как правило, в верхней части трубы, а обратки – в нижней.

Примечание. Указанный способ подключения актуален при вертикальном монтаже гидрострелки. В то же время ее можно устанавливать и в горизонтальном положении.

Чаще всего для отопления применяется гидравлический разделитель, чье устройство предусматривает установку коллектора. Они даже продаются одним комплектом, а изготавливаются из таких материалов:

• низкоуглеродистая сталь;
• нержавеющая сталь;
• из полипропилена.

Существуют и более сложные модели, оборудованные не только воздухоотводчиком и сливным штуцером, но и гильзами для присоединения контрольных приборов и датчиков, а также различными сеточками и пластинами. Они служат для очистки теплоносителя и разделения потоков. Подобная гидрострелка, чье устройство изображено на чертеже, имеет приличную стоимость и требует периодического обслуживания:

Среди домашних мастеров принято делать гидрострелку из металлической трубы, но в силу немалой популярности и дешевизны полипропилена эта тенденция меняется. Ведь даже изготовленный из ППР элемент вместе с коллектором стоит немалых денег. Поэтому все чаще люди предпочитают сделать разделитель из полипропилена в домашних условиях, чем покупать его в магазине. Для этого нужна ППР труба соответствующего диаметра, тройники по числу будущих патрубков и 2 заглушки.

Поскольку диаметр трубы для изготовления гидрострелки довольно велик, то потребуется приобрести к сварочному аппарату соответствующую насадку, а при пайке выдержать достаточный промежуток времени. В принципе, сложного ничего нет, тройники соединяются между собой отрезками труб, а с торцов ставятся заглушки. Другое дело, что подобный разделитель может выглядеть не очень эстетично, да и не во всякой системе его можно эксплуатировать.

Дело в том, что теплогенераторы на твердом топливе часто могут выходить на максимальный режим работы, при котором температура воды близка к 90-95 °С. Конечно, полипропилен ее выдержит, но в нештатной ситуации (например, когда отключат электричество) температура на подаче может резко подскочить и до 130 °С. Это случается из-за инертности твердотопливных котлов, поэтому вся обвязка к ним, включая гидрострелку, должны быть металлическими. Иначе вас ждут плачевные последствия, как на фото:

Расчет гидрострелки

Разделитель для любой отопительной системы подбирается либо изготавливается по 2 параметрам:

• число патрубков для подключения всех контуров;
• диаметр либо площадь поперечного сечения корпуса.

S = G / 3600 ʋ, где:

• S – площадь сечения трубы, м2;
• G – расход теплоносителя, м3/ч;
• ʋ — скорость потока, принимается равной 0.1 м/с.

Для справки. Столь невысокая скорость течения воды внутри гидравлического разделителя обусловлена необходимостью обеспечить зону практически нулевого давления. Если скорость увеличить, то возрастет и давление.

Значение расхода теплоносителя определяется ранее, исходя из потребной тепловой мощности отопительной системы. Если вы решили подобрать или купить элемент круглого сечения, то произвести расчет диаметра гидрострелки по площади сечения достаточно просто. Берем школьную формулу площади круга и определяем размер трубы:

Выполняя сборку самодельной гидрострелки, надо расположить патрубки на определенном расстоянии друг от друга, а не как попало. Ориентируясь на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем:

Заключение

Планируя установить гидравлический разделитель, важно понимать, когда он нужен, а когда нет. Ведь подобное оборудование значительно повысит стоимость монтажа вашей системы. Что касается идеи поставить либо сделать гидрострелку из полипропилена, надо уяснить, что ее совместное использование с твердотопливным котлом невозможно. Спаять же ее из трубы и тройников ППР для специалиста не составит труда.

Нередко в обеспечении частных домов участвует не один, а два или даже три контура, требующие разных температур. Каким образом в таком случае обеспечить равномерное распределение тепла по всем жилым площадям? Удачным решением здесь может стать установка гидравлического разделителя, который так же называют гидрострелкой. Устройство такого приспособления не сложно. Что такое гидрострелка, принцип работы, назначение и расчеты необходимых диаметров корпуса и патрубков – с этими вопросами мы и попробуем сегодня разобраться.

Читайте в статье:

Что такое гидравлический разделитель: общее понятие

Давайте попробуем понять, что такое гидрострелка в системе отопления. По сути, это небольшая вытянутая емкость цилиндрического, реже прямоугольного или квадратного сечения, расположенная вертикально. По граням ее расположены патрубки на определенном расстоянии друг от друга. Такое устройство можно приобрести в магазинах, но при наличии некоторых навыков его вполне можно сделать своими руками. Многие владельцы частных домов жалуются, что контуры отопления неравномерно распределяют температуру. На вопрос о разделителе они задают встречный: «Гидравлическая стрелка? Что это такое?». Чтобы не возникало подобных вопросов, будем разбираться.

Для чего нужна гидрострелка и какие функции в системе отопления она выполняет

Подобное приспособление может выполнять несколько функций – как основную, так и дополнительные. Все зависит от конструкции и варианта изготовления. Попытаемся понять, для чего нужна гидрострелка в системе отопления.

Основная функция гидравлического разделителя

Главной задачей такого устройства является распределение потоков по контурам. При этом гидрострелка вполне способна работать не только с несколькими контурами, но и с каскадом котлов, обеспечивая необходимый и равномерный нагрев радиаторов той или иной комнаты. При правильном расположении патрубков такое устройство может направлять немного подогретый теплоноситель на , более горячий на одни помещения и сильно нагретый на третьи. Здесь все зависит от пожеланий домовладельца.

Статья по теме:

Выбрать среди всего многообразия, представленного на рынке отопительных систем? Попробуем разобраться с основными критериями выбора обогревательных приборов в данном материале.

Гидроразделитель в системе отопления нужен только при наличии множества радиаторов и нескольких контуров. Если в небольшом доме смонтировано одноконтурное отопление, необходимости в его установке нет.

Дополнительные возможности распределительного устройства

Дополнительными функциями емкостного гидравлического разделителя является удаление из теплоносителя растворенного в нем кислорода, который способствует коррозии деталей системы. Так же в нем отстаиваются тяжелые частицы ржавчины и извести, которые неизбежно будут переноситься теплоносителем.

Некоторые модели, которые можно приобрести в магазинах, оснащаются специальными фильтрами грубой очистки, а также так называемыми деаэраторами.

Устройство гидрострелки: какие особенности имеет такое оборудование

Устройство гидрострелки довольно просто. Если апеллировать элементарными понятиями, то можно сказать, что это труба (круглого или квадратного сечения) со сферообразными заглушками по обеим сторонам. По ее ребрам расположены патрубки на определенном расстоянии, к которым при помощи фланцев крепятся патрубки подачи и обратки. Располагается гидравлический разделитель между котлом и отопительными приборами.

Принцип работы гидравлического разделителя в системе отопления

Принцип работы гидравлической стрелки построен на изменении не только объема, но и направления движения теплоносителя в системе. За счет разницы температур внутри разделителя остывший теплоноситель находится снизу. Чем выше по цилиндру, тем больше его температура. Если патрубки распределения расположены правильно, то такая система обеспечит нужный нагрев для каждого из отдельно взятых контуров, независимо от их количества и численности насосов и котлов.

Мнение эксперта

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО "АСП Северо-Запад"

Спросить у специалиста

“Многие производители котлов мощностью выше 50 кВт предоставляют гарантийное обслуживание своих изделий только при наличии в системе отопления гидрострелки. В противном же случае в гарантийном ремонте владельце будет отказано.”

Говоря простыми словами, принцип работы такого устройства заключается в балансировке разницы температур различных контуров и котлов.

Какие конструкции гидрострелок бывают: некоторые примеры подобных устройств

Подобные приспособления могут иметь два типа конструкций:

• вертикальная – такая гидравлическая стрелка помогает удалить шлам и излишний воздух из теплоносителя;
• горизонтальная – применяется, когда в системе имеется отдельная система фильтрации и удаление воздуха и различных частиц не требуется.

Интересно, что в последнее время стали довольно распространены гидрострелки из полипропилена. При условии, что вся система выполнена из того же материала, это избавляет от необходимости фильтрации теплоносителя. Ведь в пластиковых трубах никак не может образоваться коррозия, что позволяет использовать теплоноситель даже с избытком воздуха – никакого вреда это системе отопления не наносит.

Использование гидрострелки для нескольких контуров

Для того, чтобы подобное устройство можно было использовать для нескольких контуров, его устройство должно быть следующим. С одной стороны цилиндра на определенной высоте находится два патрубка – подача и обратка котла. С другой пары патрубков, по одной на каждый из контуров. При этом следует понимать, что чем выше будет расположена подача контура, тем горячее будут радиаторы отопления на нем. Если смотреть со стороны, все кажется довольно простым. На самом деле так и есть. Единственной сложностью здесь могут стать необходимые расчеты, как высоты расположения отводов, так и их диаметр и размер основного цилиндра емкости.

Расчет гидрострелки в системе отопления по различным величинам

Существуют различные методы производства подобных расчетов. Можно все выполнить и самостоятельно, используя множество формул и данных. Но этот метод часто приводит к ошибкам в вычислениях, что в итоге негативно сказывается на работе всей системы отопления. Намного удобнее воспользоваться онлайн-калькулятором, в который уже внесены все необходимые алгоритмы. Для этого нужно лишь правильно внести технические данные, которые он запрашивает.

Один из вариантов расчетов диаметров патрубков и самой емкости гидрострелки – по мощности котла. Для упрощения его производства предлагаем воспользоваться специальной программой.
