Строительство теплицы своими руками - вполне посильная задача, с которой смогут справиться даже люди с минимальными навыками в строительстве. Однако, чтобы сооружение получилось технологически правильным и симметричным, еще до начала его возведения необходимо провести некоторые расчеты.

Подсчет количества нужного материала и расчет размеров будущей постройки - достаточно сложный процесс, требующий предельной внимательности. От этого будет зависеть надежность постройки и ее удобство для использования. В этой статье мы рассмотрим основные расчеты, которые необходимо провести перед строительством арочных и купольных теплиц из различных материалов.

Расчет теплицы

У некоторых дачников возникает вопрос, зачем вообще нужно проводить расчет теплицы, ведь достаточно просто построить основание необходимой формы и размера, установить опоры и покрыть сооружение пленкой или поликарбонатом.

На самом деле, правильно проведенный расчет - залог успешного строительства. От этого будет зависеть не только надежность готовой конструкции, но и финансовая сторона вопроса. При правильно проведенном расчете вы сможете точно узнать, какой материал для возведения вам понадобится, и сколько его следует купить.

В интернете есть множество сервисов, предоставляющих онлайн-подсчет всех необходимых материалов. Такие онлайн-калькуляторы действительно очень удобны и экономят много сил и энергии тем, кто не уверен в собственных математических знаниях. Однако, для полной уверенности в правильности подсчета, полученные данные лучше проверить, проведя расчет вручную. Далее мы расскажем, как это правильно делать.

Расчет материала для теплиц

В первую очередь расчет понадобится для того, чтобы точно подсчитать необходимое количество материала для строительства. Этот процесс включает подсчет материалов для возведения фундамента, установки опор и монтажа покрытия.

Подсчет напрямую зависит от того, какие материалы вы планируете использовать для строительства. К примеру, для возведения опор часто используют деревянные брусья, но более практичным и финансово выгодным материалом считается профильная труба. Она недорогая, но достаточно прочная и долговечная. Кроме того, материал самой трубы практически не поддается воздействию грибков и плесени, поэтому каркасу постройки понадобится минимум ухода.

Также расчет должен включать кровельный материал: пленку, стекло или поликарбонат. Мы рассмотрим расчет последнего вида кровельного материала, так как именно поликарбонат считается самым надежным и современным вариантом тепличного покрытия.

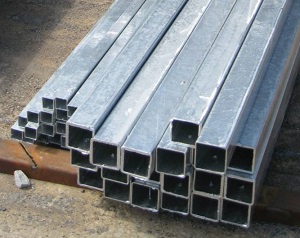

Профильная труба - это изделие из металла квадратного, прямоугольного или овального сечения. Самыми недорогими считаются трубы из необработанного металла, но для влажной среды больше подходит оцинкованная или окрашенная труба. Однако, если вы планируете соединять элементы конструкции методом сварки, лучше покупать трубы без покрытия, так как под воздействие тепла сварки защитный слой в любом случае разрушится, и трубу придется заново окрашивать.

Примечание: Как правило, для строительства конструкций закрытого грунта используются трубы квадратного или прямоугольного сечения, размером 20 х 20 или 20 х 40 мм.

Если вы будете соединять опоры болтами или другой крепежной фурнитурой, можете смело покупать оцинкованную трубу. Однако преимущество следует отдавать максимально качественным изделиям, оцинковка у которых не потрескается со временем. При повреждении защитного слоя все свойства таких оцинкованных труб теряются, и каркас начнет покрываться ржавчиной во влажной тепличной среде.

Рисунок 1. Чертежи каркаса двухскатной и арочной теплицы из профильной трубы

Перед началом расчета теплицы из профильной трубы следует определиться с типом конструкции. Традиционным вариантом считается «домик» - постройка с двухскатной крышей, но более современными считаются арочные и купольные конструкции. Их преимущество в том, что на крыше не скапливается снег, который может повредить покрытие, а внутри остается достаточно пространства для ухода за растениями (рисунок 1).

Примечание: Вне зависимости от выбранного типа конструкции, высоту здания лучше делать сразу немного больше высоты человеческого роста. Более низкая конструкция, конечно, сэкономит вам немного денег, но работать в полусогнутом состоянии в ней будет не слишком удобно.

Приведем примеры расчета для самых популярных типов теплиц - двухскатной и арочной:

1. Арочная: обычно имеет в высоту порядка 1900-2400 мм. Исходя из этого можно сделать вывод, что арка - это половина полного круга. Соответственно, нам нужно рассчитать длину окружности по формуле L=п*D. Число п (Пи) - это постоянная величина, которая равняется 3,14, а D (диаметр) равен двум радиусам. В нашем случае высота конструкции и является радиусом. Предположим, что высота здания будет составлять два метра. Соответственно, длина окружности L будет равна 3,14*4, или 12,56 м. Этот показатель нужно поделить пополам. Получится показатель 6,28 м, который и будет соответствовать длине изогнутой арки. В данном случае есть только одна проблема: стандартная длина профильной трубы составляет 6 метров, соответственно к ней придется каким-то образом прикрепить небольшой кусочек. Чтобы упростить себе задачу, лучше делать высоту порядка 1850-1900 мм. В таком случае длина одной изогнутой арки будет составлять как раз 6 метров.
2. Двухскатная: более сложная в расчетах. В первую очередь необходимо учесть угол наклона крыши, который колеблется в зависимости от снеговой и ветровой нагрузки. Стандартным считается показатель 30-45 градусов, а оптимальная высота постройки с двухскатной крышей - 170-200 см. Чтобы узнать высоту крыши, нужно воспользоваться теоремой Пифагора, согласно которой квадрат гипотенузы равен сумме квадратов катетов. Предположим, что ширина нашей теплицы будет 2 метра, а угол наклона крыши - 30 градусов. В данном случае гипотенузой будет считаться длина ската, а катеты - это показатель ширины постройки. Пользуясь все той же теоремой Пифагора, узнаем, что катет, лежащий напротив угла в 30 градусов, должен равняться половине гипотенузы. Составив квадратное уравнение, получится, что длина гипотенузы равна 1,154 м, соответственно длина катета - 0,58 м. Приняв в расчет, что высота стенки равна двум метрам, можно сделать вывод, что высота этой же конструкции по коньку равняется 2,58 метра.

Пользуясь этими расчетами, вы сможете рассчитать необходимое количество опор и арок. При этом нужно обязательно делать запас, так как дополнительно в каждой теплице есть двери и форточки, которые также делают из профильной трубы.

Теплица из поликарбоната

Поликарбонат - это кровельный материал, который пропускает внутрь достаточно света для нормального развития растения, но при этом обладает повышенной прочностью. Именно поэтому его чаще всего используют вместо хрупкого стекла или недолговечной пленки.

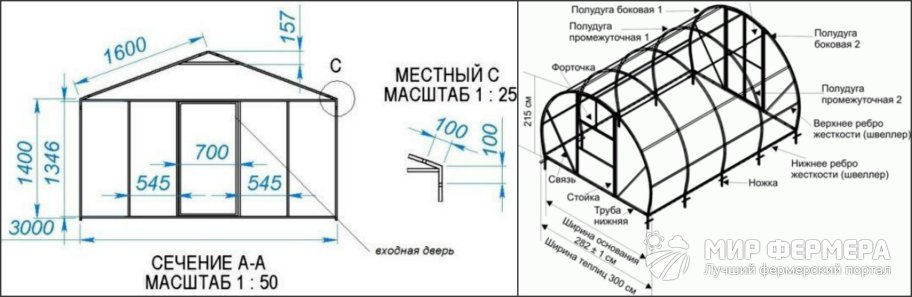

Рисунок 2. Чертежи построек из поликарбоната

Как и в случае с профильной трубой для строительства каркаса, необходимо провести расчет количества листов поликарбоната, необходимых для покрытия каркаса (рисунок 2). В первую очередь следует принимать во внимание толщину листов. Этот показатель зависит от сезона использования постройки. Если вы планируете проводить в ней работы в теплое время года, то есть с весны по осень, будет достаточно листов, толщиной 5-10 мм. Если же вы планируете построить круглогодичную отапливаемую теплицу, лучше отдавать предпочтение листам, толщиной минимум 15 мм.

Есть ряд факторов, которые обязательно следует учитывать при проведении расчетов:

1. Размер листов: нужно заранее составить чертеж будущей постройки и спланировать раскрой кровельного материала, чтобы количество отходов было минимальным.
2. Свойства поликарбоната: под действием тепла этот материал имеет свойство расширяться. Эту особенность нужно обязательно учитывать при расчете количества листов и их раскрое.
3. Возможность изгиба: несмотря на то, что поликарбонат легко гнется, некоторым моделям материала достаточно сложно придать необходимую форму. Поэтому при покупке обязательно интересуйте, можно ли согнуть лист. Это требования играет ключевую роль при покрытии арочных и купольных моделей.

Также следует учитывать, что для крепления поликарбоната понадобится специальная фурнитура: торцевые профили, перфирированные ленты и специальные саморезы.

Расчет необходимого количества поликарбоната для покрытия достаточно простой. Стандартная ширина листа составляет 2,1 метра. При этом ребра жесткости располагаются вдоль листа, а при монтаже его край должен фиксироваться на опорах из металлического профиля. Кроме того, нужно помнить, что стандартное расстояние между опорными стойками составляет 0,7 или 1,05 метра, а листы крепятся встык с помощью специальных соединительных планок и саморезов с термошайбами. Зная ширину листа и количество стоек в вашей постройке, вы сможете с легкостью рассчитать необходимое количество кровельного материала.

Расчет дуги

Данный тип расчета понадобится вам в том случае, если вы планируете возвести теплицу арочного типа (рисунок 3).

Примечание: Ключевую роль при проведении расчетов играет общая высота постройки и стандартный размер листов поликарбоната.

Стандартный лист поликарбоната имеет ширину 2,1 метра и длину 6 метров. Соответственно, именно длина будет выступать решающим фактором при определении высоты постройки.

Рисунок 3. Пример расчета дуги

Для того, чтобы придать листу дугообразную форму, его укладывают поперек каркаса. В данном случае ширина всей конструкции будет составлять порядка 3,80 метра, а радиус полукруга - 1,90 метра. Если ориентироваться на геометрические формулы и расчеты, приведенные в предыдущих разделах, можно сделать вывод, что высота постройки будет равняться радиусу, то есть будет составлять 1,90 метра. К сожалению, такая высота теплицы подходит далеко не всем, поэтому для увеличения высоты рекомендуется обустраивать для постройки цоколь.

Расчет размеров теплицы разных типов

Существует несколько типов теплиц, которые пользуются особенно высоким спросом. Первой считается арочная конструкция, которую легко возвести своими руками. Кроме того, в такой конструкции легко работать, а благодаря конструктивным особенностям постройки внутри оптимально распределяются свет и тепло и растения развиваются более равномерно.

Вторым популярным типом теплицы считается купольная. Это сравнительно новый вид постройки, но благодаря своему необычному виду она пользуется широкой популярностью у тех, кто не только хочет своими руками выращивать овощи, ягоды и зелень, но и сделать такую постройку оригинальным украшением участка.

Купольная

Купольную теплицу также называют геокуполом. Это постройка, которая внешне напоминает большую полусферу. Для ее постройки понадобится много треугольных и шестиугольных элементов каркаса, которые соединяются между собой (рисунок 4).

Примечание: Для покрытия купольной постройки можно использовать практически любой материал. Недорогой вариант конструкции - из дерева и пленки, а более современным, прочным и надежным считается вариант из профильной трубы и поликарбоната.

Поскольку купольная теплица существенно отличается от других конструкций закрытого грунта, ее расчет также следует проводить с учетом подобных особенностей.

В первую очередь вам понадобятся определенные материалы для строительства. Каркас можно сделать из профильной трубы или деревянных брусьев, а в качестве покрытия использовать любой доступный материал (стекло, пленку или поликарбонат). Также вам понадобятся специальные лепестковые коннекторы, которые соединяют треугольные элементы каркаса между собой, и фурнитура (саморезы, гайки, болты, навесы и ручки), которая пондобится для крепления кровельного материала и изготовления дверей и форточек.

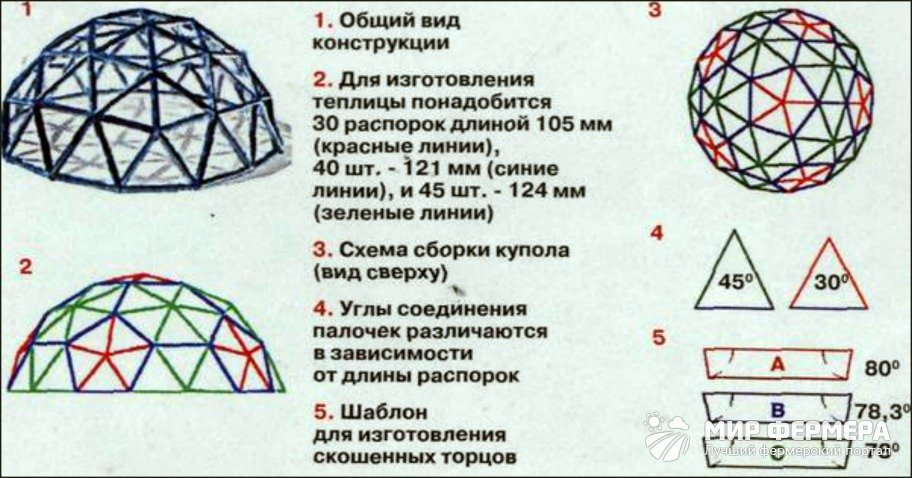

Рисунок 4. Чертежи и расчеты, необходимые для строительства купольной теплицы

Основной расчет, который понадобится при строительстве купольной модели - это определение площади сферического купола. К счастью, в интернете есть специальные геодезические онлайн-калькуляторы, которые помогут не только рассчитать объем купола, но и количество необходимых элементов каркаса для его строительства. Вам достаточно просто ввести желаемый диаметр и высоту постройки, и система автоматически подсчитает все нужные данные. К примеру, если диаметр теплицы составляет 4 метра, а высота 2 метра, вам понадобится 35 и 30 треугольников с длиной ребра 1,23 и 1,09 метра соответственно.

Расчет можно провести и вручную, воспользовавшись формулой S=2П*r2, причем идеальной считается теплица, в которой высота составляет половину диаметра.

Арочная

Арочная конструкция считается самой простой и удобной, а построить ее смогут даже новички с минимальными знаниями в строительном деле. Главное - правильно рассчитать длину дуги, высоту и ширину постройки (рисунок 5).

Для определения ширины в первую очередь определитесь, какое количество грядок будет в ней находиться. Оптимальной считается ширина в 1 метр, а проходы между грядками должны составлять порядка 50 см.

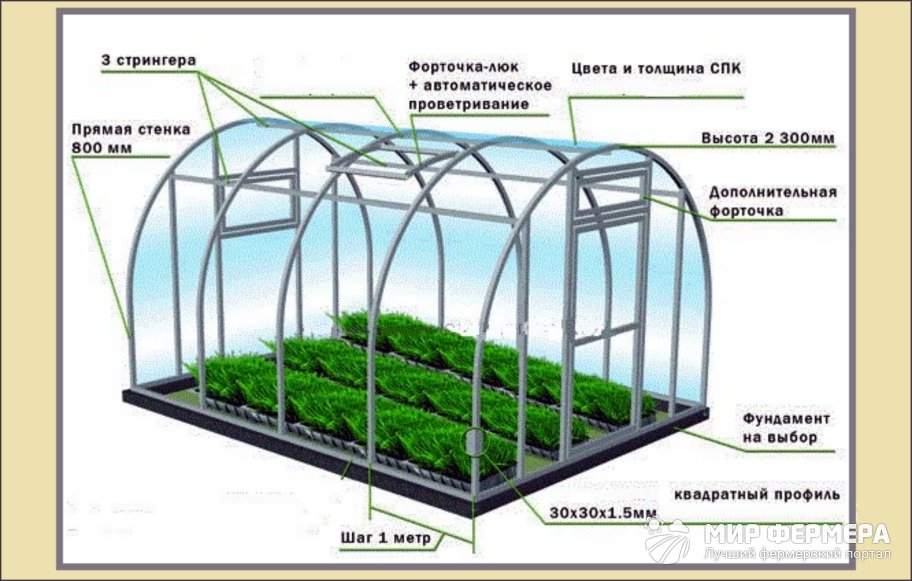

Рисунок 5. Пример расчета материалов для арочной теплицы

Чтобы упростить процесс расчетов, предположим, что мы будем возводить небольшую теплицу, шириной всего в 1 метр. В данном случае ширина конструкции равняется диаметру половины дуги, а высота постройки будет равняться радиусу. В формульном виде это будет выглядеть так: R=D/2=1м/2=0,5 м. Далее нужно высчитать длину дуги, которая составляет половину полной окружности с диаметром в 1 метр. Подобный расчет проводится по формуле: L=0.5x*пD=1,57 м.

Расчет освещения теплицы

Кроме непосредственного строительства теплицы, определенные расчеты требуются и при ее внутреннем обустройстве. Поскольку ключевую роль в выращивании растений в открытом грунте играет свет и тепло, мы рассмотрим, как правильно рассчитать освещение и отопление конструкций закрытого грунта.

Важность расчета освещения объясняется тем, что растениям требуется определенное количество света для полноценного развития. Если свет будет слишком тусклым, культуры просто не будут расти, а если слишком ярким - могут сгореть.

При проведении расчета освещения ориентируются на площадь помещения и мощность ламп, которые используются для подсветки. К примеру, лампа с мощностью 150 Вт способна осветить площадь 60*60 см, что отлично подходит для небольших домашних теплиц. В промышленных конструкциях, как правило, используют лампы мощностью 1000 Вт, так как они способны освещать участок 250*250 см. Расчеты, необходимые для монтажа освещения теплицы, приведены в таблице 1.

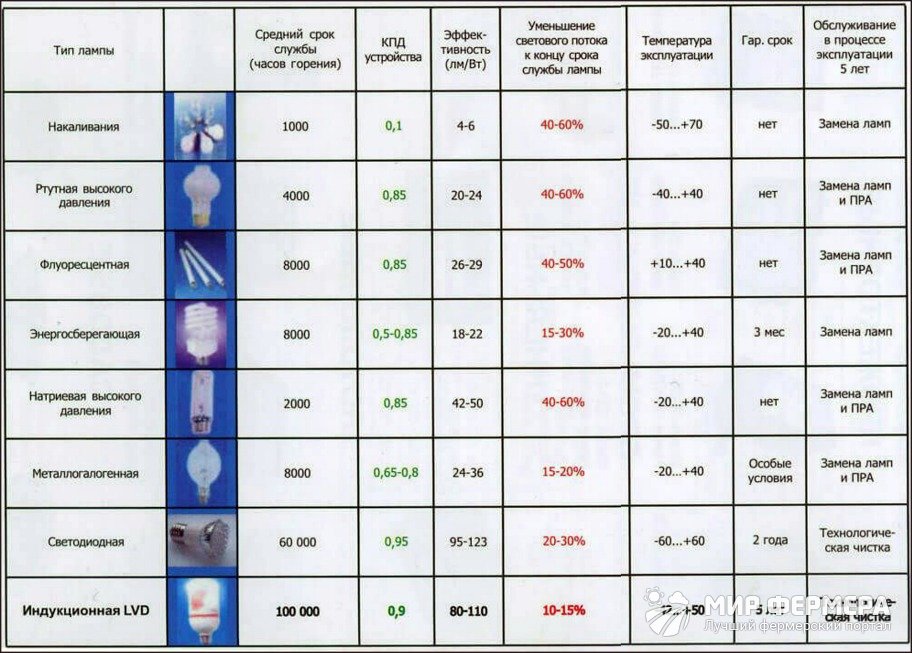

Таблица 1. Расчет мощности осветительных приборов для подсветки конструкций закрытого грунта

Зная площадь теплицы, вы сможете рассчитать необходимое количество ламп определенной мощности. При этом в небольших постройках не рекомендуют использовать слишком мощные осветительные приборы, так как от них растения могут сгореть. Кроме того, следует учитывать, что лампы должны находиться на определенном расстоянии от растений, и чем выше мощность лампы, тем большим должно быть расстояние. Поэтому в домашних теплицах не рекомендуется использовать мощные лампы, от которых растения могут просто сгореть, а определять оптимальное расстояние от лампы до грядок нужно постепенно: сначала подвесить осветительные приборы на максимальную высоту, а при обнаружении признаков недостатков света расстояние можно сократить.

Расчет отопления теплицы

Правильное отопление теплицы играет важную роль при круглогодичном выращивании растений. Способов обогрева теплицы существует достаточно много: паровое, водное, электрическое и инфракрасное. В большинстве случаев обогрев подразумевает установку определенного количества радиаторов. Именно для определения их количества и понадобятся расчеты.

В целом, можно сказать, что система обогрева должна обладать определенной мощностью, которая будет не только обеспечивать растения необходимым количеством тепла, но и компенсировать теплопотери.

Примечание: Общий уровень тепловой мощности состоит из суммированной мощности отдельных радиаторов.

Для подсчета необходимого количества отопительных приборов следует учитывать такие факторы:

1. Площадь остекления постройки: чем меньше этот показатель, тем меньшее количество тепла будет теряться при обогреве.
2. Соотношение температур внутри и снаружи: чем больше разница температур, тем выше потери тепла. Этот показатель особенно важен при зимнем обогреве.
3. Уровень теплопроводности: этот показатель зависит от материала покрытия. Чем ниже его теплопроводность, тем медленнее тепло будет выходить наружу.
4. Герметичность конструкции: если в постройке есть щели, через которые холодный воздух может проникать внутрь, будет теряться больше тепла.

Приняв в расчет все эти показатели, и умножив их, можно получить требуемую мощность одного радиатора, а в зависимости от общей площади теплицы - рассчитать необходимое количество отопительных приборов.

Более детально необходимые расчеты и их применение на практике показаны в видео.

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

• горяче- и холоднодеформированные;
• электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

• тщательно зачистить жесткой щеткой от окалины;
• обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
• промыть растворителем;
• загрунтовать;
• покрасить.

Полезно знать: Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

• Пристроенная к дому с односкатной или ассиметричной овальной крышей.
• Отдельно стоящая арочная конструкция.
• Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45 о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30 о, ширина теплицы 4 м. По теореме Пифагора: с 2 =а 2 +в 2 , где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30 о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х) 2 = 2 2 +х 2 , 4х 2 = 4+х 2 , 3х 2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Как согнуть профильные трубы для теплицы

Арочные теплицы из профтрубы считаются наиболее практичными, они обладают хорошими аэродинамическими характеристиками, поэтому легко переносят снеговые нагрузки и порывы ветра. Проще всего заказать услугу по сгибанию профтруб на специализированной металлобазе, можно купить трубогиб, но это не целесообразно.

Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

Способ первый – в любое время года

Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

Способ второй – зимний

Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

Способ третий – просто, но потребуется оборудование

Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м 2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно: Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки. Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

Обвязка, усиление, стропильная система, покраска.

Выращивание овощей и других сельскохозяйственных культур в теплице позволяет защитить их от заморозков и непогоды, а также обеспечить оптимальные условия в плане температуре и влажности. И в результате все время и силы, потраченные на обустройство постройки и уход за растениям, с лихвой окупятся обильным урожаем высокого качества. Любите делать по дому все сами? Являетесь «мастером на все руки»? Тогда попробуйте сделать теплицу из профиля своими руками.

Почему стоит построить теплицу из профиля самостоятельно? Чем такая конструкция будет лучше парника из дерева или покупной постройки, которую нужно лишь привезти и собрать на месте? Прежде чем приступать к делу, следует понять, в чем преимущества теплицы из профиля, построенной собственноручно.

1. Свобода выбора – вы сами можете решать, каких размеров и какой формы будет ваша будущая теплица. Вашу фантазию могут ограничить лишь требования к прочности каркаса и бюджет, выделенный на обустройство теплицы.
2. Экономия – металлический профиль дешевый, обшивка из поликарбоната или пленки также не является дорогой. Кроме того, к стоимости постройки не прибавляется наценка от производителя теплицы, которая может быть существенной. В итоге равноценная по площади и качеству постройка может обойтись вам на 30-50% дешевле, чем покупная.

Долговечность – оцинкованные металлические профили не требуют дополнительной защиты от коррозии. Им не страшны сырость, влага и воздух, они не ржавеют. При правильной постройке и уходе за теплицей, конструкция прослужит вам очень долго.

Мобильность – каркас из оцинкованного металлического профиля и обшивка из пленки или поликарбоната обладают чрезвычайно малой массой. Перенести такую теплицу на новое место можно, даже не разбирая постройку. Если же это необходимо, то демонтаж и обратный монтаж не займут у вас много времени.

Простота постройки – для самостоятельной постройки теплицы из металлического профиля не нужно обладать какими-то особыми знаниями и умениями, нужны лишь базовые навыки работы с набором инструментов, которые можно найти в любом доме. А у тех, кто до этого занимался ремонтом и установкой гипсокартонных потолков, дело пойдет еще проще и быстрее.

Цены на оцинкованный профиль

оцинкованный профиль

Помимо преимуществ, перед началом строительных работ следует ознакомиться и с недостатками теплицы из металлического профиля. По сути, он один, но довольно значительный – зимой, под воздействием больших масс снега, каркас и крепления могут не выдержать и теплица сложится. Есть два способа решить эту проблему.

Недостаточное усиление каркаса и нерегулярная очистка крыши теплицы от снега могут привести к такому печальному результату

Первый – усилить каркас теплицы. Для этого уменьшается расстояние между арками (или фермами, в зависимости от конструкции), вводятся дополнительные укосины и стойки-колонны, поддерживающие крышу теплицы. Придется потратить больше материалов, но эти затраты окупятся со временем.

Второй способ решения проблемы со снеговой нагрузкой – обустройство съемной крыши. Это годится для тех теплиц, которые эксплуатируются только в дачный сезон. По его окончании в теплице снимается крыша на зиму. В результате каркасу ничего не угрожает, а весной нужно лишь убрать остатки снега и смонтировать все обратно.

Важно! Если вы проживаете в южных широтах и зимой у вас выпадает мало снега, то беспокоиться о снеговой нагрузке нет нужды. Достаточно регулярно убирать его с крыши теплицы после очередного выпадения осадков.

Виды профилей

Строго говоря, теплица из профиля – собирательное понятие. Оно обозначает конструкции, заметно отличающиеся друг от друга и возводимые из множества видов металлических (и не только) профилей. Некоторые из профилей изначально изготовлялись для других целей, а иные созданы специально для возведения теплиц. Наиболее популярные из них приведены в таблице ниже.

Таблица. Виды профилей, пригодные для постройки теплиц.

Название, фото	Описание
	Множество подвидов профилей П-образного сечения, различающихся по ширине, высоте стенок и толщине металла. Применяются для возведения различных конструкций, в том числе и теплиц. Для борьбы с коррозией, в зависимости от материала, цинкуется (для стали) или анодируется (для алюминия).

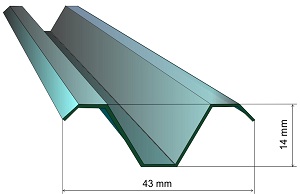

	Металлический профиль V-образного сечения с «полками» для крепежа в нижней части и на краях. Дешевое и легкое в работе изделие, но уступающее по прочности некоторым вариантам П-профиля. Создано специально для возведения теплиц. Усиленные варианты могут называться W-профилями.

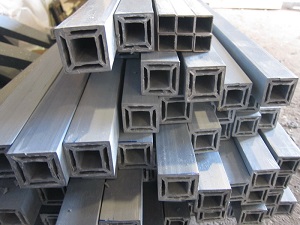

	Оцинкованная стальная труба прямоугольного или квадратного сечения. Высокие показатели прочности и надежности. Для борьбы с коррозией цинкуется или покрывается порошковыми красками.

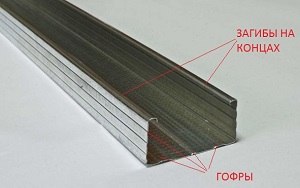

	Несущий потолочный профиль (ПП) для гипсокартона. Имеет П-образное сечение, загибы на концах. Снабжен гофрами, увеличивающими прочность изделия.
	Направляющий профиль для гипсокартона. Имеет П-образное сечение, применяется для формирования плоскости каркаса из CD-профиля и крепления последнего к стене, полу или потолку.
	Профили из поливинилхлорида П-образного, квадратного и иного сечения. От металлических аналогов отличается большей гибкостью и дешевизной при меньшей стойкости к нагрузкам.

Существует несколько способов крепежа элементов из профиля друг с другом.

1. Болты и гайки с шайбами – хорошо подходят для профилированной трубы, V-образных и П-образных конструкций. Обеспечивают простоту последующего демонтажа и обратного монтажа теплицы, но при этом требуют предварительного сверления отверстий в профиле и тщательного контроля надежности соединений.
2. Саморезы – применяются в работе со всеми видами металлических профилей, особенно с CD и UD. Для теплицы оправдано применять не «клопы», а саморезы с прессшайбой – тонкая шляпка не будет мешать монтажу обшивки. Некоторые из шурупов снабжаются сверлами на концах для облегчения входа в металл.
3. Сварка – надежное и долговечное неразъемное крепление. Используйте только в том случае, если последующий демонтаж теплицы не планируется. Сварочные швы требуют дополнительной защиты от коррозии.
4. Соединители – множество конструкций, применяемых для соединения ПВХ-профилей между собой.

Совет! Выбирая профиль для теплицы, обратите внимание на качество антикоррозийного покрытия, особенно на углах и сгибах – там оно не должно иметь потертостей, пятен, посторонних включений и иных дефектов. В противном случае срок службы каркаса может существенно уменьшиться из-за постепенного разрушения элементов, пораженных коррозией.

Выбор формы теплицы

Прежде чем приступать к созданию чертежей и планов, нужно определиться с общей формой каркаса для будущей теплицы. Существует несколько базовых вариантов, имеющих свои достоинства и недостатки. Разберем их по отдельности.

Двухскатная теплица . Классическая форма, которая существовала, существует и будет существовать десятки лет. По сути, представляет собой уменьшенный и упрощенный дом с двухскатной крышей.

Достоинства у конструкции следующие:

• высокая жесткость;
• углы наклона крыши – решение проблемы со снегом;
• отсутствие необходимости в гибком профиле;
• 100% площади теплицы пригодны к использованию.

Недостатки двухскатной теплицы заключаются в следующем:

• сравнительно высокий расход материалов;
• сложность конструкции;
• неудобства с обшивкой крыши.

Арочная теплица. Самая распространенная на данный момент форма каркаса для парника. Представляет собой набор дуг из профиля, соединенных друг с другом горизонтальными стяжками.

Достоинства:

• простота конструкции;
• малый расход материала;
• стойкость к сильным ветрам;
• быстрота сборки каркаса и укладки обшивки.

Но есть у арочной теплицы и свои недостатки, причем заметные:

• необходимость регулярно счищать снег;
• нужен гибкий профиль или инструменты для его сгибания;
• узкие участки непосредственно у стенки нельзя использовать.

А-образная. Представьте, что от обычной теплицы с двухскатной крышей осталась только крыша, причем сильно вытянутая в высоту. Вот так и выглядит парник с А-образным каркасом.

Довольно необычная конструкция, встречающаяся редко, но со своими плюсами:

• отсутствие проблем со снегом;
• простота в сборке;
• необычный внешний вид.

Редкость А-образной теплицы можно объяснить ее недостатками:

• проблемы с полезной площадью;
• более трудоемкая укладка обшивки;
• неудобство в работе с грядками.

Представляет собой обычную теплицу, но крыша наклонена лишь в одну сторону. Преимущества и недостатки не отличаются от таковых у двухскатной теплицы. Хорошо подходит в качестве пристройки к жилому дому и парника под выращивание рассады для «большой» теплицы.

Существуют и иные, более сложные конструкции – , шатровая и т. д. Однако нужно учитывать, что теплица делается самостоятельно и из сравнительно легкого каркаса, потому возводить такие парники можно, но только при наличии большого опыта, а также времени и сил, которые не жалко потратить.

Важно! Существует подвид парника с двухскатной крышей – . От оригинала она отличается тем, что вершины скатов располагаются друг над другом, а в получившейся вертикальной стенке устанавливаются форточки. В результате теплица Митлайдера – лучшая с точки зрения эффективности вентиляции и циркуляции воздуха.

Проектирование теплицы из профиля

Выбрав форму будущего парника, нужно взять несколько листков бумаги (желательно миллиметровки или в клетку), карандаш, ластик и приступить к составлению чертежа постройки. При наличии навыков работы с компьютером, чертеж можно составлять в программах для 3D-моделирования и проектирования. Из них самая простая в освоении — Google SketcUp.

Для начала необходимо выбрать размеры постройки. При этом исходите из габаритов стандартного листа – 6 на 2,1 м. Учитывайте также способ соединения отдельных элементов обшивки друг с другом – при помощи соединительных профилей или внахлест. Чаще всего дачники выбирают ширину теплицы, равную 2-3 м. Длина же может составлять 4, 6, 8 и 10 м, с некоторыми поправками на стандартные размеры листа СПК. Высота арочной теплицы редко делается больше 2,1 м, для двухскатной же конструкции особых ограничений нет, главное — соблюдать угол наклона 25-30° для скатов.

Цены на сотовый поликарбонат

сотовый поликарбонат

Не забудьте также о дверном проеме, продумайте, какие его размеры будут удобны для вас. Уделите внимание расположению форточек и фрамуг, особенно в теплицах большой площади, так как растения в них будут особенно нуждаться в вентиляции.

Заключительный этап проектирования – продумывание и прорисовка на чертеже соединений профиля в единый каркас. Не забудьте подсчитать количество нужного материала и крепежей для последующей закупки с учетом запаса в 10-15%.

Обустройство фундамента

У некоторых читателей могут возникнуть сомнения, а нужен ли фундамент для теплицы вообще. С одной стороны, это не тяжелое здание, и под собственным весом парник вряд ли просядет. Но для теплицы без фундамента всегда существует риск того, что ее унесет ветром. Кроме того, заложенная под парник база защищает растения от сквозняков, промерзания, грызунов, насекомых и прочих вредителей.

Перед началом постройки фундамента нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатой почвой, отсутствием затененности от строений и каким-нибудь прикрытием от северных ветров в виде забора или живой изгороди.

Важно! Не размещайте теплицу между двумя домами или рядом с таким местом – здесь создается эффект «аэродинамической трубы», то есть постоянные и сильные сквозняки.

Самым простым и доступным типом фундамента является конструкция из бруса. Обустройство каких-нибудь иных видов возможно, но избыточно. Для вашего удобства ниже приведена пошаговая инструкция.

Шаг 1. Расчистите участок под теплицу от мусора, камней и высокой растительности.

Шаг 2. Произведите разметку. Для этого можно использовать колышки или куски арматуры и натянутую между ними нитку.

Шаг 3. Определите состояние грунта. Если он достаточно твердый, то фундамент из бруса можно не углублять. В противном случае появляется необходимость в обустройстве траншеи.

Шаг 4. Если грунт мягкий, то по периметру теплицы выкопайте траншею шириной под брус и глубиной на один штык лопаты.

Шаг 5. Утрамбуйте дно траншеи, засыпьте туда слой песка или гравия. Толщина слоя должна составлять 25-30% от глубины канавы.

Шаг 6. Отмерьте и отрежьте брус по длине и ширине теплицы.

Совет! В качестве материала для фундамента желательно использовать брус из лиственницы – он устойчив к гниению и заплесневению.

Цены на брус из лиственницы

брус из лиственницы

Шаг 7. Обработайте древесину антисептиком. В качестве альтернативы можете использовать медный купорос, битум или отработанное машинное масло.

Шаг 8. Соберите брус в прямоугольную коробку. Соединять можно с помощью нагелей или длинных саморезов «в полдерева» либо при помощи оцинкованных металлических уголков.

Шаг 9. Перенесите коробку из бруса в траншею, уложите там и выровняйте по горизонтали. Для этого можно использовать подсыпание песка, земли или тонкие дощечки.

Шаг 10. Просверлите в углах коробки из бруса сквозные отверстия и вставьте туда арматурные штыри длиной 1 м. Вбейте их в грунт. Это необходимо для надежного крепления фундамента теплицы – так ее не унесет ветром.

Шаг 11. Засыпьте щели между траншеей и фундаментом песком, гравием или землей.

Шаг 12. Для дополнительной защиты бруса фундамент можно накрыть сверху слоем рубероида или иной другой рулонной гидроизоляцией.

Сборка каркаса

Рассмотрим процесс изготовления двух вариантов каркаса для теплицы – двухскатной конструкции из профилей для гипсокартона и арочной из V-образных металлических изделий.

Первый вариант состоит из следующих элементов, собираемых по отдельности:

• основной и второстепенный фронтоны;
• боковые стенки;
• крыша.

Один из фронтонов теплицы (а в случае с длинной постройкой — оба) должен иметь проем для двери, собираемой отдельно. Сами фронтоны же собирались из основания, вертикальных стоек, верхней горизонтальной балки, крыши и укосин.

Шаг 1. Отмерьте профиль для основания и обрежьте его по нужной длине. Для этого воспользуйтесь либо направляющим UD-профилем, либо потолочным, но с отогнутыми загибами на концах в местах входа вертикальных стоек.

Шаг 2. Просверлите в профиле основания отверстия для крепления к фундаменту теплицы. Интервал между ними – 0,75-1,5 м.

Шаг 3. Вставьте крайние вертикальные стойки «полкой» влево и вправо соответственно. Закрепите в основании при помощи четырех саморезов на каждое соединение – по два на «лапку» UD-профиля.

Шаг 4. Тем же способом вставьте внутренние вертикальные стойки. При помощи горизонтальной перемычки сформируйте дверную раму. Крепить ее можно двумя способами – либо при помощи Т-образного соединителя, либо через подрезку боков у профиля перемычки и фиксации на получившийся «лепесток».

Шаг 5. Установите верхнюю горизонтальную балку из того же профиля, из которого сделано основание.

Шаг 6. Закрепите профили стропил со стенкой фронтона и друг с другом при помощи подрезания боков и образования «лепестков».

Шаг 7. Снабдите стропила фронтона схватками и укосинами для образования более крепкой конструкции.

По такой же схеме постройте второй фронтон теплицы. После этого можно приступить к созданию боковых стенок.

Шаг 1. Отмерьте и отрежьте профиль основания, просверлите отверстия для крепежа к фундаменту. Оставьте с краев «лепестки» для соединения боковых стен теплицы с фронтонами.

Шаг 2. Подготовьте вертикальные стойки нужной высоты, вставьте их в основание и соедините между собой саморезами (по два-три на каждый бок профиля). Интервал между стойками, в зависимости от плана, может составлять 0,5-1 м. Чем меньше его значением, тем прочнее конструкция, но и тем больше материалов на нее понадобится.

Шаг 3. Установите сверху на стойки еще один горизонтальный профиль, соедините все саморезами.

Совет! Для дополнительной прочности конструкции снабдите боковые стенки горизонтальной балкой посередине. Соединять ее со стойками можно как с помощью крестообразных соединителей «краб», так и путем подрезки боков профиля.

Шаг 4. Смонтируйте оба фронтона и обе боковых стенки на фундамент, закрепите при помощи длинных саморезов или анкерных болтов.

Последний этап формирования каркаса – обустройство крыши. Она собирается по тому же принципу, что и на фронтонах, только стропила закрепляются на верхних горизонтальных балках при помощи «лепестков». Для дополнительной прочности конструкции многие умельцы дополняют каркас укосинами, соединяющими стропила и вертикальные стойки напрямую.

При помощи таких косых элементов можно существенно усилить каркас и защитить его от перегибов

Совет! Улучшить прочность соединений профилей друг с другом можно при помощи специализированных стоек и соединителей, как на изображениях ниже.

Сегодня на рынке теплиц продается множество конструкций из V-образного профиля. Но при наличии должных умений и инструментов, ее не составит труда воспроизвести самостоятельно, в домашних условиях. Начнем процесс постройки с фронтонов.

Шаг 1. Отрежьте отдельные куски профиля, из которых будет составляться арка теплицы. Оптимальное число ее составных элементов – 5 штук. Для придания округлости профилю используйте станок-трубогиб.

Шаг 2. Просверлите отверстия для крепежа согласно чертежу. Для защиты от коррозии обработайте их холодным оцинковыванием.

Шаг 3. Соедините элементы арки в единую полукруглую конструкцию с помощью гаек и болтов.

Шаг 4. Присоедините к арке укосины и перекладины.

Шаг 5. При помощи уголков и пластин-треугольников смонтируйте на фронтоне вертикальные стойки, раму под дверь и косые поперечины. Также заранее закрепите уголки для горизонтальных стяжек теплицы.

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

• горяче- и холоднодеформированные;
• электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

• тщательно зачистить жесткой щеткой от окалины;
• обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
• промыть растворителем;
• загрунтовать;
• покрасить.

Полезно знать: Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

• Пристроенная к дому с односкатной или ассиметричной овальной крышей.
• Отдельно стоящая арочная конструкция.
• Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45 о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30 о, ширина теплицы 4 м. По теореме Пифагора: с 2 =а 2 +в 2 , где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30 о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х) 2 = 2 2 +х 2 , 4х 2 = 4+х 2 , 3х 2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Как согнуть профильные трубы для теплицы

Арочные теплицы из профтрубы считаются наиболее практичными, они обладают хорошими аэродинамическими характеристиками, поэтому легко переносят снеговые нагрузки и порывы ветра. Проще всего заказать услугу по сгибанию профтруб на специализированной металлобазе, можно купить трубогиб, но это не целесообразно.

Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

Способ первый – в любое время года

Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

Способ второй – зимний

Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

Способ третий – просто, но потребуется оборудование

Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м 2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно: Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки. Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

Обвязка, усиление, стропильная система, покраска.

Высокая стоимость готовых изделий может стать серьёзным препятствием для установки теплицы. В такой ситуации можно изготовить парник из профильной трубы своими руками. Фото конструкций и чертежи легко можно найти в интернете. Однако без соответствующих знаний собрать теплицу будет непросто.. Предлагаем познакомиться с особенностями разработки чертежей, порядком выполнения монтажных работ и выбора места для установки теплицы.

Читайте в статье

Преимущества и недостатки строительства своими руками парника из профиля

Наверняка каждый из вас задумывался о том, стоит или не стоит браться за такую задачу. Для лучшей мотивации приведём несколько причин, которые станут хорошим стимулом для создания такой постройки:

1. Уникальность. При самостоятельном изготовлении теплицы из профильной трубы чертёж конструкции прорабатывается специально для конкретного участка. Всегда можно изменить не только размеры, но и форму парника.
2. Доступность . Нередко стоимость снижается вдвое.
3. Прочность. На этапе разработки проекта теплицы из профильной трубы проще внести необходимые изменения, чем дорабатывать уже готовые решения.

Из недостатков следует отметить более длительные сроки возведения, так как приходится тратить время не только на сборку отдельных элементов, но и на их изготовление.

Как выбрать место для парника

При выборе месторасположения парника следует учитывать следующие правила:

• зимнюю теплицу следует установить поближе к дому, чтобы упростить подключение к системе отопления и снизить затраты на приобретаемое оборудование и расходные материалы;

Внимание! Пристенное расположение является наименее затратным.

• стоит отказаться от низинных, открытых участков или мест, имеющих значительный уклон;
• при наличии на участке зон с различным грунтом стоит отдать предпочтение песчаной почве, не способствующей застаиванию воды. Глинистая почва требует специальной подготовки перед установкой парника;
• следует отказаться от мест, в которых грунтовые воды располагаются выше 1,5 м от поверхности.

Комментарий

Задать вопрос

" Понаблюдайте за своим участком и выберите для установки парника хорошо освещаемое место, в котором не застаивается дождевая вода и есть защита от сильных порывов ветра.

"

Определившись с местом установки, стоит правильно расположить теплицу относительно сторон света. Выбор будет зависеть от конструктивных особенностей монтируемой конструкции:

• односкатную теплицу располагают скатом крыши на юг;
• продольную ось двускатной или арочной конструкции направляют с севера на юг. Отклонение не должно превышать 15−20°.

Выбор типа конструкции теплицы из профильной трубы

Приступая к изготовлению теплицы из профильной трубы своими руками, чертежи разрабатываются для шатровой либо арочной конструкции. Арочный парник предполагает наличие специального производства, так как придать требуемую форму самостоятельно сложно. К преимуществам таких конструкции стоит отнести простоту сборки при наличии изогнутых деталей. К недостаткам − ограниченную функциональность из-за невозможности высаживания около стенок высоких растений.

Шатровые парники отличаются простым конструктивным исполнением. В их составе отсутствуют изогнутые элементы, что значительно упрощает процесс изготовления. Несмотря на наличие в продаже уже готовых изделий, многие стремятся изготовить самостоятельно именно шатровые теплицы из профильной трубы. В конструкции данного вида можно высадить растения различной высоты.

Внимание! Шатровые парники стоят дороже арочных, так как для их возведения требуется больше основного и укрывного материала.

Каким материалом обшить парник из профильной трубы своими руками: фото и особенности возможных вариантов

Чтобы было проще выбрать подходящий укрывной материал, предлагаем познакомиться с возможными вариантами. Предпочтение может быть отдано:

• поликарбонату . Наилучший вариант для теплицы из профиля 20×40 мм. Отличается оптимальным соотношением прочностных характеристик и веса. Обеспечивая достаточное прохождение солнечного света и хорошо сохраняя тепло внутри парника, поликарбонат превосходит по износостойкости стекло в 200 раз. Имея в наличии нож или ножницы, каждый может отрезать поликарбонат в размер своими руками.

Совет! При выборе подходящего укрывного материала следует учитывать свои финансовые возможности и желаемые эксплуатационные характеристики парника.

Статья по теме:

Какие бывают теплицы из поликарбоната, критерии выбора теплицы из поликарбоната, ведущие производители готовых теплиц из поликарбоната, популярные разновидности парников из поликарбоната с открывающейся крышей - читайте в публикации.

Подготовка чертежей с размерами для теплицы из профильной трубы и создание сметы

Чаще всего эскиз будущего парника разрабатывается с учётом стандартных габаритов. Однако при детальной проработке чертежа теплицы из профильной трубы с размерами могут вноситься определённые коррективы с учётом её месторасположения. Предлагаем познакомиться с особенностями создания чертежей для конструкций различной формы.

Подробный чертёж упростит изготовление своими руками

Создание чертежа каркаса из профильной трубы для шатровой теплицы

При разработке чертежа каркаса теплицы из профильной трубы с шатровой кровлей следует определиться с углом наклона крыши. Выбор делается с учётом ветровой и снеговой нагрузки, характерной для конкретной местности, и обычно составляет 30−45º. Высоту боковых стенок выбирают из диапазона 1,7−2 м.

При расчёте габаритов кровли задают угол наклона крыши и ширину будущей постройки. Длина ската будет численно равна гипотенузе прямоугольного треугольника, один из катетов которого равен половине ширины парника. В этом случае длина ската будет составлять половину ширины теплицы, разделённой на косинус угла ската, а высота – произведение половины ширины парника на тангенс угла наклона кровли. Например, для теплицы шириной 3 м с углом наклона кровли в 45º расчёты производятся следующим образом:

• длина ската = 1,5 м / cos45º = 2,12 м . Дополнительно предусматривается напуск длиной 0,1–0,3 м. Окончательно длина ската при напуске 0,3 м будет равна 2,42 м;
• высота кровли = 1,5 м × tg45º = 1,5 м. Если высота боковых стен составляет 2 м, суммарная высота строения будет равна 3,5 м.

Ширину дверного проёма стоит выбрать 0,7–0,8 м. Размеры форточек для вентиляции должны составлять 0,3×0,5 либо 0,5×0,5 м. Для зимней теплицы стоит предусмотреть тамбур. Вертикальные стойки должны располагаться через 0,6–1 м. Выбрав наибольшее расстояние, можно уменьшить затраты на изготовление каркаса. Меньшее позволит увеличить срок службы укрывного материала.

Создание чертежа для изготовления своими руками теплицы арочной конструкции из профильной трубы

Приступая к расчёту, следует определиться с высотой будущего парника. Обычно она составляет 1,9–2,4 м. Сама арка, по сути, является половиной правильной окружности. Разрабатывая чертёж теплицы из металлопрофиля своими руками, следует учесть, что длина правильной окружности равна

L = 2 × π × r, где

• π – 3,14;
• r – радиус окружности. В данном случае это высота будущего парника.

Комментарий

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

" Стандартная длина поликарбоната и профилированных труб − 6 м. Исходя из этого, следует рассчитывать высоту будущей конструкции. Ширина будет равна двум высотам.

"

Создание чертежа для изготовления своими руками фундамента под теплицу из металлопрофиля

Необходимость обустройства фундамента под теплицу обусловлена небольшим весом конструкции из профиля. Как следствие, при достаточно сильном порыве ветра парник может улететь. Разрабатывать чертёж основания следует после того, как будут определены габариты каркаса теплицы из профильной трубы. Своими руками обычно обустраивают фундамент, высота которого равна 0,3–0,8 м. Остальные параметры стоит выбрать на 0,2–0,3 м больше размеров парника.

Как рассчитать нужное количество строительного материала при создании парника из металлопрофиля своими руками

Для расчёта необходимого количества материала потребуется подробная схема теплицы из профильной трубы. Своими руками можно изготовить различную конструкцию. Расчёт выполняется с учётом конструктивных особенностей и геометрических параметров строения. Сложим протяжённость всех элементов каркаса, далее следует полученное значение разделить на стандартную длину профильной трубы.

Комментарий

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

"Планируя возведение своими руками парника из металлопрофиля с поликарбонатом, следует учесть стандартные размеры листов: 2,1×6 м и необходимость их укладки с нахлёстом 0,6–0,7 м.

"

Как своими руками построить парник из профильной трубы

Для качественной сборки парника из профиля своими руками следует придерживаться определённой технологии выполнения работ. Предлагаем познакомиться с основными этапами, чтобы вы могли построить конструкцию, способную прослужить достаточно долго.

Какие инструменты нужны для работы

Перечень инструментов, которые потребуются в процессе изготовления конкретного парника, может отличаться. Для сборки каркаса, кроме металлического профиля, стоит подготовить:

• сварочный аппарат с мощностью более 3 кВт, если элементы планируется соединять посредством сварки;
• болгарку;
• плоскогубцы;
• молоток;
• шуруповёрт;
• измерительный инструмент. Обязательно наличие угольника для контроля угла, под которым соединяются отдельные элементы, и строительного уровня − для определения их пространственного положения.

Сборка каркаса теплицы из профильной трубы

От качества выполненной работы зависит не только внешний вид монтируемой конструкции, но и срок её службы. Сборка каркаса теплицы из профильной трубы может производиться по-разному: с помощью резьбовых соединений и посредством сварки. Предлагаем ознакомиться с нюансами изготовления элементов арочного парника и порядком сварки каркаса.

Как придать профильной трубе для каркаса теплицы вид дуги

Сформировать дуги для теплицы из профильной трубы можно, обратившись в специализированную компанию. Здесь необходимые манипуляции выполнят на специальном оборудовании. Тем, кто планирует всё сделать своими руками, предлагаем узнать, как правильно согнуть профильную трубу для теплицы без деформации. Для начала стоит подготовить радиусный шаблон, а затем воспользоваться одним из следующих методов:

1. Первый способ. Просеяв и просушив речной песок, прокалить его на металлическом листе, добившись полного испарения влаги. Установив с одной стороны профильной трубы деревянный чопик, засыпать внутрь подготовленный песок. После этого можно придать профтрубе желаемую форму без риска деформации. Воспользоваться способом можно в любое время года.
2. Второй способ , актуальный для зимы. Вместо песка, используется вода, которую наливают внутрь трубы и ждут её замерзания. После этого заготовку гнут по шаблону.
3. Третий способ . С помощью болгарки на профильной трубе делаются надрезы на 2/3 ширины через равные расстояния. Последние выбираются с учётом величины изгиба кровли. После этого профтруба изгибается, а надрезы завариваются.

Как своими руками сварить каркас теплицы из профильной трубы

Если вы решили сварить теплицу из профильной трубы своими руками, работу можно сделать в следующей последовательности.

Иллюстрация	Описание действия
	Необходимо подготовить и отрезать в размер требуемое количество профильной трубы нужного сечения.
	Выставляем по уровню в соответствии с чертежом элементы боковой стенки.
	Контролируем пространственное положение каждого элемента.
	Свариваем элементы между собой. Режим процесса выбирается в зависимости от толщины стенки и материала, из которого изготовлены профильные трубы.
	Изготавливаем вторую стенку с такими же размерами.

Как своими руками обшить каркас теплицы из профильной трубы

Если в качестве укрывного материала выбран поликарбонат, работы можно выполнить в следующей последовательности.
