Радиаторы являются необходимым элементов любой системы отопления, которые выполняют свою функцию за счет выделения тепла, циркулирующего в приборе нагретого теплоносителя. Современные радиаторы – это унифицированные устройства, имеющие по два нижних и два верхних технологических отверстия (патрубка) для подключения труб и воздухоотводчика.

Выбор оптимальной схемы подключения батареи отопления, места для установки и соблюдение правил монтажа позволяют добиться максимальной эффективности в работе обогревателя в течение длительного времени.

В этой статье:

Основные способы подключения

Независимо от вида материала (чугун, сталь, алюминий, биметалл) и типа используемой системы обогрева (с естественной или принудительной циркуляцией, однотрубной или двухтрубной), существует несколько основных схем их подключения. Каждая из этих схем имеет свои особенности и может применяться в зависимости от конкретных условий.

Типы подключения радиаторов отопления:

1. диагональное;
2. боковое;
3. нижнее.

Рассмотрим более подробно их особенности, преимущества и недостатки.

Диагональное (поперечное)

При диагональной схеме подающая труба подключается к одному из верхних патрубков радиатора, а отводящая труба – к одному из нижних, расположенных с противоположной стороны прибора. В результате поступающий нагретый теплоноситель равномерно распределяется по всему объему внутренней поверхности радиатора, обеспечивая максимальную теплоотдачу.

При этом теплопотери не превышают 2%.

Фото диагональной схемы подключения

Считается, что такая схема обеспечивает наиболее эффективную работу батареи . Номинальная мощность устройства, указанная производителем в паспорте изделия, привязывается именно к диагональному типу подключения.

Наиболее востребована такая схема при большом количестве секций радиатора (больше 10-12), что обеспечивает равномерный прогрев всей площади прибора.

К недостаткам относится:

• дополнительный расход труб;
• сложность и неудобство монтажа;
• неэстетичный внешний вид.

В многоэтажных домах эта схема практически не используется.

Боковое (одностороннее)

Подающая труба подсоединяется к верхнему патрубку прибора, а отводящая труба – к нижнему патрубку на той же стороне, т.е. обе трубы подключаются к одной из крайних секций радиатора.

Это обеспечивает достаточно эффективный и равномерный нагрев всех секций при небольших тепловых потерях (до 2-5%).

Боковая схема подключения является самой распространенной, в том числе в многоэтажных домах с центральной системой отопления, за счет минимального расхода материалов и удобства монтажа при достаточно высокой теплоотдаче приборов.

Наибольший эффект достигается при подключении батарей с 10-15 секциями, а также в многоквартирных жилых домах с параллельным подключением обогревателей.

При увеличении количества секций тепловая эффективность резко снижается за счет неравномерного прогрева другой стороны радиатора.

Боковое подключение батареи

Поводящая труба присоединится к одному из нижних патрубков, а отводящая труба – ко второму нижнему патрубку с противоположной стороны.

При таком варианте подключения верхняя и нижняя часть прибора может прогреваться неравномерно, а теплопотери могут составить до 15%. Однако это чаще характерно для систем в многоквартирных домах с большим числом приборов отопления и большой длиной труб. Для автономных систем частных домов такие теплопотери практически не заметны.

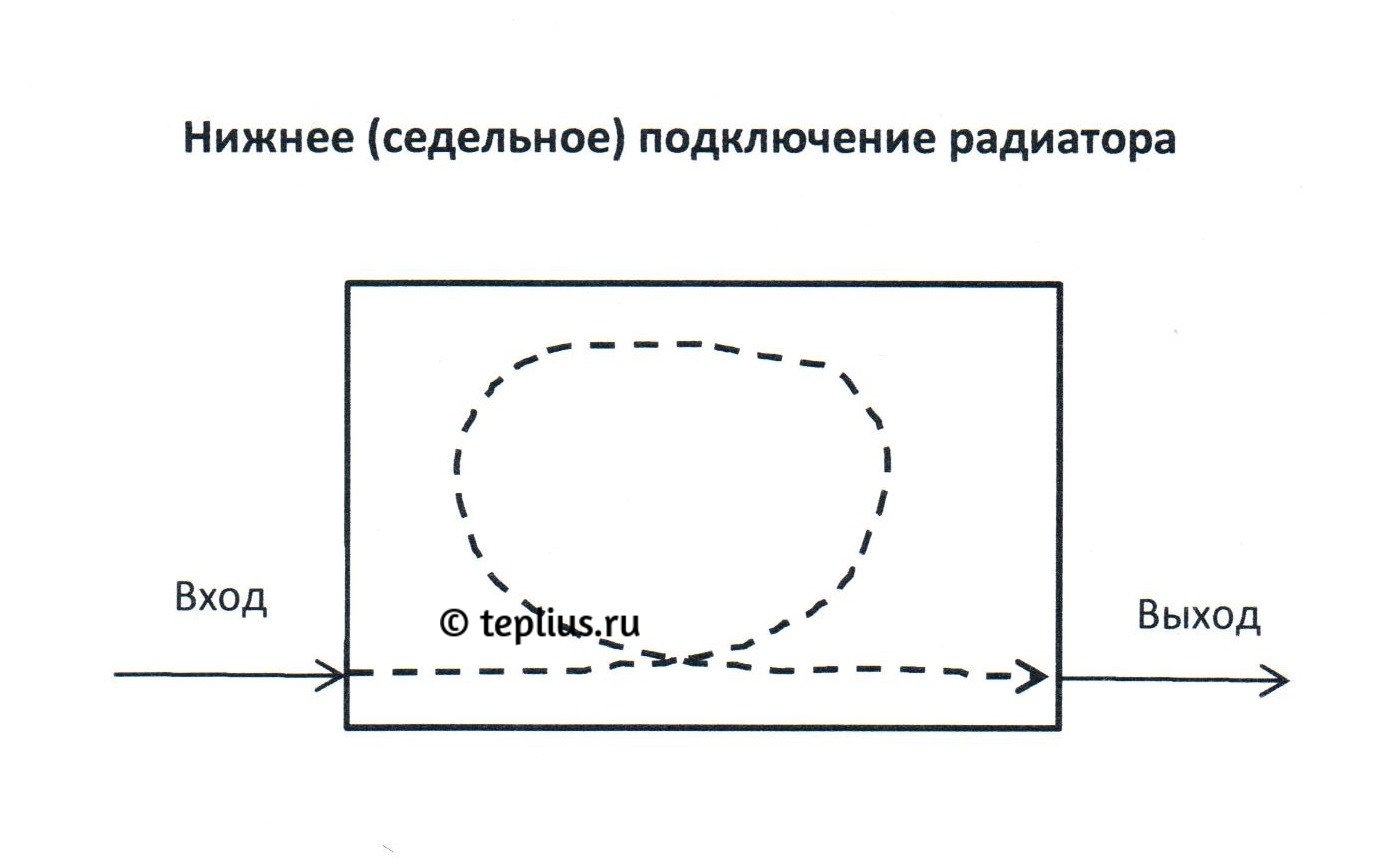

Седельная схема

Наиболее часто седельная схема используется для частных одноэтажных домов , когда трубы проложены под полом или спрятаны внутри него.

Это позволяет значительно улучшить внешний дизайн радиатора, сделав трубы практически незаметными.

Отдельной разновидностью нижней схемы является вертикальное подключение, которое применяется для отдельных видов отопительных приборов особой конструкции ( и радиаторы с нижней подводкой).

Вертикальная схема для радиаторов с нижней подводкой

У таких радиаторов патрубки подключения подводящей и отводящей труб располагаются рядом в нижней части прибора. Для соединения используется специальный запорно-присоединительный узел.

• Преимущества: экономия материалов и улучшенный дизайн за счет незаметности подключаемых трубопроводов.
• Недостатки: неравномерный прогрев и снижение эффективности теплоотдачи.

Как правильно подключить батарею своими руками

Все способы подключения

Вне зависимости от вида подключения желательно установить на подводящую и отводящую трубу запорные краны.

Это позволит без проблем отключить и демонтировать радиатор в случае его поломки без остановки работы всей системы для слива теплоносителя.

Вместо запорного крана на подводящей трубе можно установить терморегулятор с ручным или автоматическим управлением, который позволит регулировать мощность прибора отопления путем изменения количества подачи в него нагретого теплоносителя.

Это обеспечит автоматическое поддержание нужного температурного режима в помещении.

Как работает беспроводной термостат читайте в этом .

По мнению многих специалистов, занимающихся монтажом систем отопления, терморегулятор лучше устанавливать не на подводящей, а на отводящей трубе.

Как показывает практика, это позволяет улучшить теплоотдачу обогревательного прибора и повысить эффективность регулировки его работы за счет ограничения оттока из радиатора остывшего теплоносителя.

Видео с примерами подключения

Для удаления из внутреннего пространства радиатора воздуха на один из его верхних патрубков устанавливается воздухоотводчик (кран Маевского). Воздухоотводчик увеличит эффективность теплоотдачи прибора.

Какое подключение лучше – резюме.

Для систем автономного отопления частных домов предпочтительнее будет использование боковой или нижней схемы соединения, так как это позволит сократить расходы на материалы, упростит монтаж и обеспечит лучший эстетичный вид при достаточно эффективной работе приборов отопления.

Необходимый инструмент и материалы

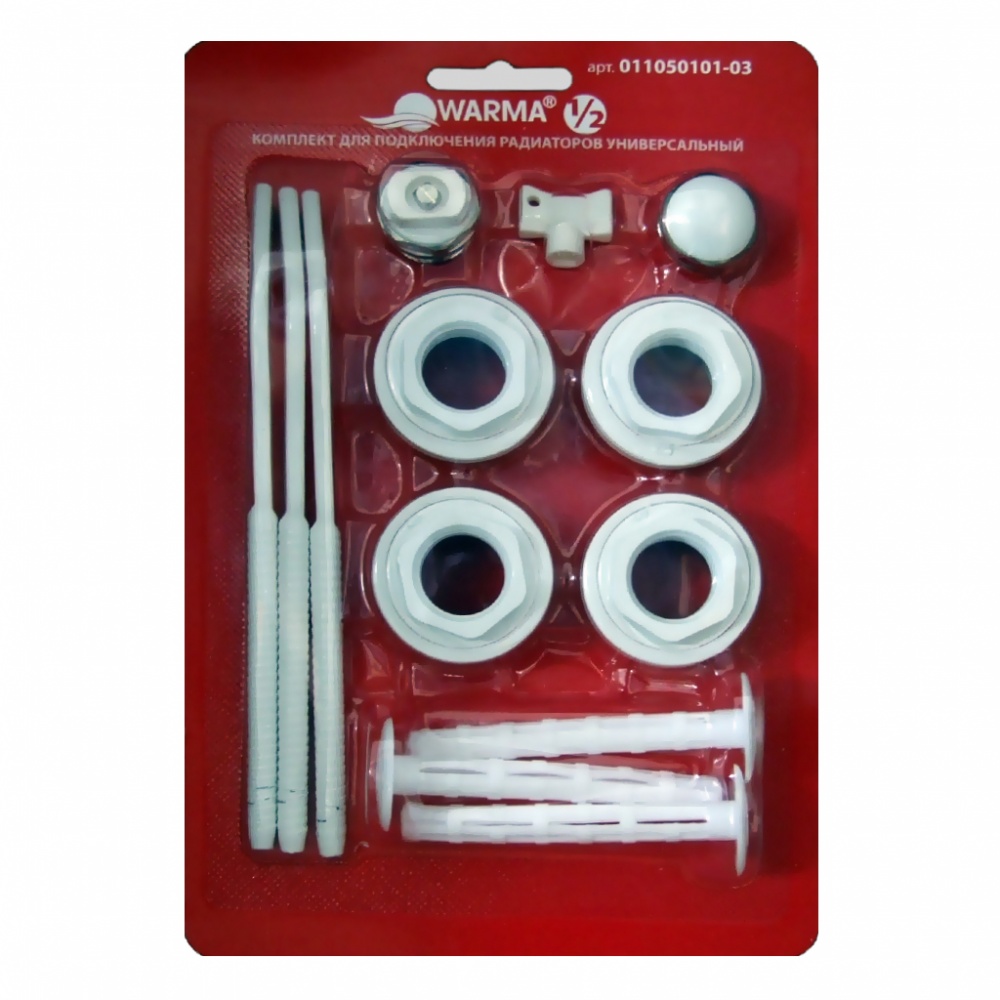

В комплект для подключения радиатора входят:

• кронштейны для крепления прибора;
• переходные гайки;
• заглушки;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения типа «американки» и запорные краны (в отдельных комплектациях).

Если указанные элементы отсутствуют, необходимо купить универсальный комплект для подключения либо приобрести эти детали по отдельности.

Более конкретный перечень материалов и инструментов зависит от типа отопительных труб. Какие трубы лучше для отопления мы рассматривали .

Чаще всего используют:

• металлические;
• металлопластиковые;
• полипропиленовые.

Подключение к металлическими трубами может быть осуществлено при помощи:

• сварки – получается наиболее надежное соединение, имеющее достаточно эстетичный внешний вид. Однако для этого потребуется газосварочный аппарат и навыки обращения с ним;
• на резьбовых соединениях – вам понадобятся стальные сгоны, муфты, тройники или уголки необходимого диаметра, сантехнический лен, болгарка или ножовка по металлу, трубные и накидные ключи.

Для подсоединения батареи к металлопластиковым трубам потребуются специальные переходники, хромированные или латунные уголки и тройники.

Из инструмента понадобится:

• труборез;
• калибровка;
• пресс-клещи;
• накидные или раздвижные гаечные ключи;
• трубогиб.

При подключении к полипропиленовым трубам нужны переходные муфты и/или фитинги, специальный аппарат для сварки труб, резак или труборез, накидные гаечные ключи.

Куда лучше установить радиатор

Самым лучшим местом считается оконный проем, который представляет собой основной источник теплопотерь в помещении. При таком размещении отопительный прибор создает тепловую завесу, препятствующую проникновению наружного холодного воздуха внутрь помещения.

Также нужно найти дополнительные точки обогрева в угловых комнатах с наружными стенами.

Для хорошей циркуляции подогретого воздуха и максимальной теплоотдачи батареи придерживайтесь этих правил :

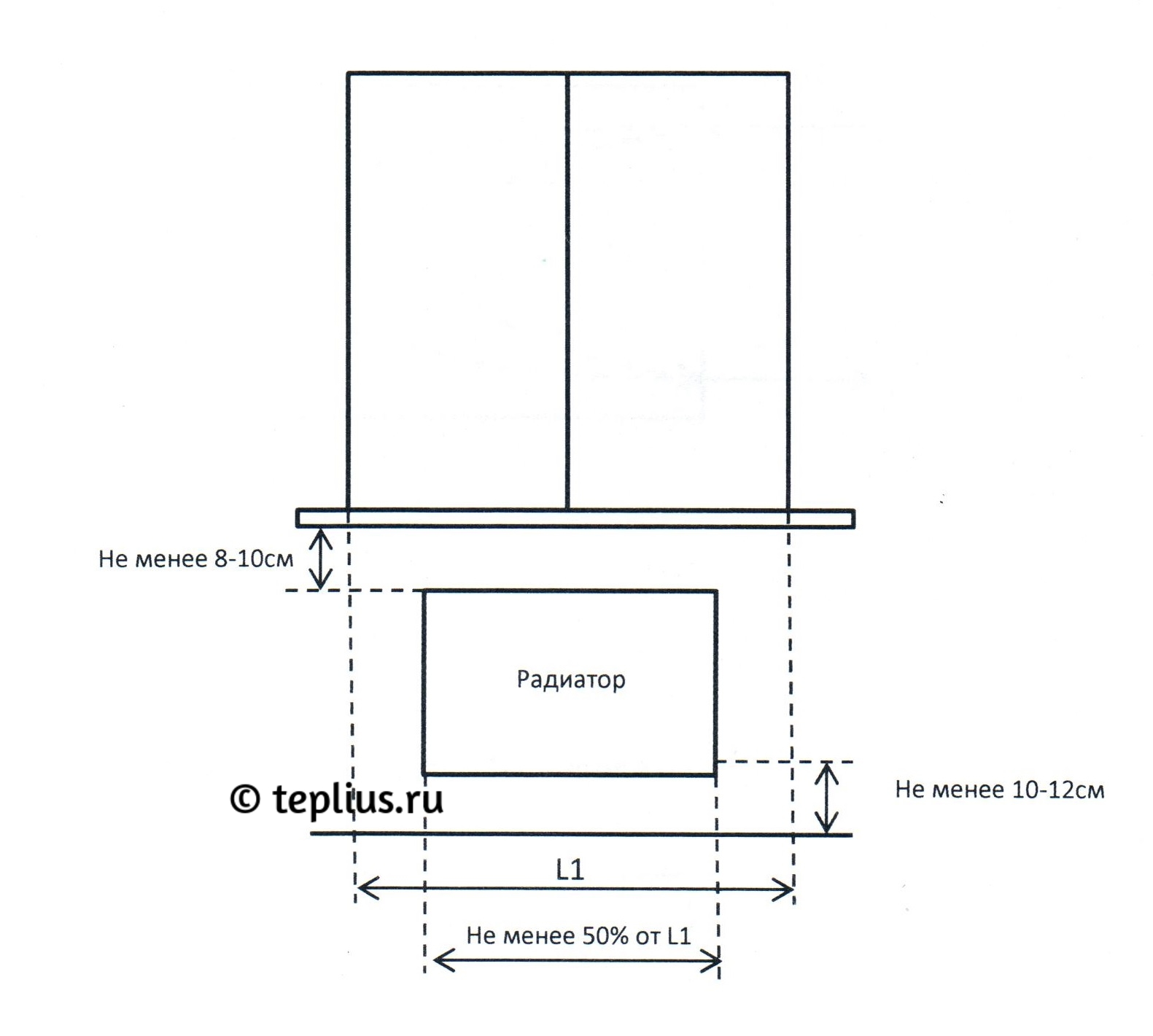

• расстояние от нижнего края оконного проема до батареи – не меньше 8-10 см;
• расстояние от уровня пола до батареи – не меньше 10-12 см;
• расстояние между корпусом батареи и стеной – не меньше 2-5 см;
• ширина поверхности батареи должна быть не меньше 50% от общей ширины проема окна.

Если вы только собираетесь приобрести радиатор, рекомендуем сразу подбирать его ширину и высоту таким образом, чтобы обеспечить требуемые минимальные расстояния при его установке в выбранное вами место.

Следует также учитывать, что использование декоративных решеток может снизить теплоотдачу на 10-20%. Поэтому их использование оправдано если радиатор нагревается слишком сильно. В этом случае решетка не только улучшит внешний вид обогревателя, но и уменьшит его чрезмерную теплоотдачу.

Порядок установки

Монтаж осуществляется в следующей последовательности:

1. При установке нового радиатора полиэтиленовая упаковочная пленка с него не снимается до завершения всех работ, чтобы случайно не испачкать или не поцарапать его поверхность.
2. Перекрывается магистраль отопления и демонтируется старый радиатор (в случае его замены).
3. На стене размечаются и высверливаются отверстия для кронштейнов крепления батареи с соблюдением минимально необходимых расстояний от подоконника, пола и стены. После чего сами кронштейны закрепляются на стене.
4. На прибор устанавливаются переходные гайки, заглушки, воздухоотводчик, запорные краны и/или терморегуляторы в зависимости от выбранной схемы подключения. При этом для обеспечения герметичности все резьбовые соединения перед сборкой обматываются сантехническим льном и дополнительно обмазываются силиконовым герметиком.
5. Устройство размещается на кронштейнах крепления и выравнивается строго по горизонтали при помощи уровня.
6. К нему подключаются трубопроводы системы отопления с использованием быстроразъемных соединений или переходников с их тщательной герметизацией.
7. Производится опрессовка системы и пробная подача теплоносителя. Проверяются все соединения на отсутствие течи рабочей жидкости.

Выполнение всех правил размещения и монтажа обеспечит надежную и эффективную работоспособность как самого радиатора, так и полностью всей отопительной системы.

Подключение радиаторов отопления

При строительстве дома или просто при капитальном ремонте частного поместья или квартиры установку радиаторов отопления следует производить после того, как уже установлены такие элементы, как двери и окна. При этом вы заранее должны определить, какое именно подключение радиаторов отопления будете использовать, а кроме того, разумеется, подготовить необходимые материалы и инструменты.

Как правильно подключить батарею отопления? Процесс установки самого радиатора не отнимает много времени и сил. Прежде всего, необходимо установить крепления для батареи. Их количество и расположение напрямую зависит от количества секций радиатора. Далее – подводим трубы, устанавливаем сам радиатор и подключаем все. Рассмотрим на примере, как подключить радиатор отопления при помощи полипропиленовых труб.

Варианты отопительных систем

Наиболее распространенными и востребованными являются однотрубная и двухтрубная отопительные системы. Рассмотрим каждую из них внимательнее и правильное подключение батарей отопления в каждом случае.

Однотрубная отопительная система используется сегодня преимущественно для многоэтажных домов.

Горячий теплоноситель распространяется по трубам сверху вниз, равномерно распределяясь по всем отопительным приборам. Подобная система монтируется довольно легко, требует сравнительно небольшого количества материалов. Но вместе с тем, она имеет и ряд недостатков:

• отсутствует возможность корректирования степени нагрева отдельных радиаторов;
• на нижних этажах температура батарей может быть значительно ниже, чем на верхних, поскольку теплоноситель доходит до них уже остывшим;
• в случае поломки на каком-либо этаже отключается весь стояк;
• достаточно сложно выполнить отключение от системы для установки автономного отопления.

Двухтрубная отопительная система чаще всего используется для создания отопления в частных домах, коттеджах. Она подразумевает подключение к радиатору сразу двух труб: по одной к батарее поступает горячий теплоноситель, а по другой производится отток уже остывшей воды. При этом важно учитывать – все радиаторы в двухтрубной системе подключаются только параллельно.

Двухтрубная отопительная система имеет несколько весомых преимуществ. Прежде всего, температура всех радиаторов всегда будет равной, вне зависимости от того, насколько далеко от котла они установлены.

Кроме того, при таком типе системы существует возможность корректирования степени нагрева каждого отдельного радиатора – это позволяет создавать максимально комфортную температуру в каждом помещении.

Отопительная система такого типа включает в себя следующие элементы:

• радиатор с клапаном в верхней части и заглушкой в нижней;
• пробки радиатора;
• клапан с терморегулятором;
• байпас;
• хвостовик;
• запорный кран;
• муфты и контргайки;
• отопительные трубы (металлические, полипропиленовые).

Следует отметить, что такой же набор комплектующих, за исключением клапана с терморегулятором и байпаса, подходит для монтажа однотрубной отопительной системы.

Типы подключения труб и радиаторов

Подключение батарей отопления бывает:

• боковое – такое подключение батареи к системе отопления является наиболее распространенным. При таком типе подключения труба с горячим теплоносителем подводится к верхнему патрубку, а труба обрата подключается к нижнему. То есть, обе трубы расположены по одну сторону радиатора. Такое соединение батарей отопления является наиболее продуктивным – при нем наблюдается наименьшая теплопотеря. Однако не стоит использовать подобное присоединение радиаторов отопления, количество секций которых больше 15.
• диагональное подсоединение батарей отопления – применяется для достаточно длинных батарей. При таком типе труба с горячим теплоносителем подключается к верхнему патрубку радиатора с одной стороны, а труба оттока остывшего теплоносителя – к нижнему патрубку с другой стороны. Такое подсоединение радиатора отопления позволяет теплоносителю распространяться по всему радиатору максимально равномерно. Важно учесть – если вы выберете диагональное соединение радиаторов отопления между собой, но при этом подача горячей воды осуществляется через нижний патрубок, а отток – через верхний, эффективность работы системы снизится примерно на 10 %.
• нижнее соединение радиаторов отопления. Используется лишь в том случае, когда трубы отопления спрятаны под пол. КПД радиаторов, подключенных таким образом примерно на 10% ниже, чем у тех, которые подключены боковым методом.

Виды радиаторов для обвязки

Прежде чем приступать к созданию отопительной системы и перед тем, как соединить батареи отопления, необходимо определить, какие именно типы радиаторов вы хотите использовать. На сегодняшний день существует огромное количество видов батарей. Они могут различаться по:

• материалу;
• принципу, как подсоединить батарею отопления;
• методу крепления к стене.

Сегодня наиболее распространенными являются следующие виды радиаторов:

• – являют собой относительно тонкую панель из плоских стальных пластин. Как правильно подключить радиатор отопления такого вида? Радиаторы такого типа подключаются боковым либо нижним способом.

Стальные панельные батареи

• секционные радиаторы. Облегченная секционная модель, выполненная из алюминия (существуют также биметаллические радиаторы данного типа). Как правильно соединить батареи отопления в таком случае? Подключать такие батареи можно несколькими секциями или же по одной. Для таких радиаторов лучше всего использовать полипропиленовые трубы, тип подключения – боковое.

О подключении биметалла в статье: Подключение биметаллических радиаторов отопления .

Примечательно, что в последнее время в квартирах с центральным отоплением все чаще устанавливают биметаллические батареи, отказываясь от чугунных. Причина такого изменения вызвана целым рядом причин. Прежде всего, чугунные радиаторы являются более тяжелыми и громоздкими. Кроме того, из-за некачественной воды, используемой в качестве теплоносителя отопительной системы, в таких радиаторах достаточно быстро возникает осадок, появляется песок и ржавчина – а эти факторы в значительной степени способствуют снижению теплоотдачи радиаторов. С биметаллическими радиаторами таких проблем не возникает.

Для частного дома можно выбирать панельные радиаторы. Они могут быть как алюминиевыми, так и стальными – все зависит от желания заказчика.

Главное – соблюдение всех правил при монтаже. Важно помнить – если у вас проложен медный трубопровод, то к нему можно подключать и стальные, и алюминиевые радиаторы. А в случае если трубопровод из обычных труб – разрешено устанавливать только алюминиевые батареи.

Что необходимо для подключения радиаторов

Создание отопительной системы – достаточно сложный процесс. Между тем, соблюдая все правила и четкую последовательность работ, с ним сможет справиться и новичок. Как подключить батарею отопления правильно? Главное – внимание. Для качественного монтажа и подключения радиаторов необходимы некоторые комплектующие. В частности:

• переходники с правой и левой резьбой (футорки);
• инструменты для качественного навинчивания переходников;
• заглушки, ручной воздухоотводчик, ключ для стравливания воздуха, переходники;
• запорная арматура, шаровые краны, вентили;
• трубы.

Обвязка полипропиленовыми трубами – принцип выполнения

В последнее время полипропиленовые трубы становятся все более популярными. Разумеется, правильное подключение радиаторов отопления и обвязку можно выполнять и любыми другими трубами, но большинство профессионалов рекомендуют все же останавливать свой выбор именно на этих.

Для обвязки рациональнее всего использовать полипропиленовые угловые шаровые краны – они значительно проще в монтаже, да и стоимость их относительно невелика.

Обвязка полипропиленовыми трубами выполняется следующим образом:

• в мультифлекс, соединяющийся с любым выходом, вставляется муфта с накидной гайкой;
• посредством заранее прикрепленных скоб на стене фиксируются трубы. Важно, чтоб они не касались стены, а находились в 2-3 см от ее поверхности.

Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора. Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Мы уже практически знаем, как правильно подсоединить радиатор отопления. Подсоединение кранов выполняется так:

• изначально кран необходимо разобрать;
• в радиатор вкручивается штуцер с накидной гайкой;
• при помощи специального ключа закручиваем гайку.

Для качественного выполнения столь простого, и в то же время, достаточно важного действия необходимо будет использовать специальный ключ – без него вы не сможете нормально затянуть «американку».

Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:

• уплотнители;
• набор ключей;
• пакля;
• резьбовая паста;
• нити для резьбы.

Особенности монтажа радиаторов

При установке отопительных радиаторов и во время того, как подсоединить радиатор отопления, следует четко соблюдать требования, указанные в СНиП. В частности, это относится к выдерживанию необходимого расстояния между радиатором и стеной, полом и подоконником:

• расстояние от верхней части радиатора до подоконника должно быть не менее 10 см. Если же указанный промежуток будет ниже, это может затруднить перемещение теплового потока – таким образом, помещение будет прогреваться хуже;
• расстояние от нижней части радиатора до пола должно составлять минимум 12 см. Если оно будет меньше – существует риск значительного увеличения разницы температур на разной высоте помещения;
• расстояние от задней стенки радиатора до стены должно быть не менее 2 см. В противном случае, будет нарушена теплоотдачи радиатора.

Важно учитывать еще и то, что метод установки и то, как правильно соединить радиаторы отопления , также влияет на качество обогрева помещения. Так, возможны варианты установки радиаторов:

• в открытом виде под подоконником – максимальная эффективность системы отопления – 96%-97%;
• в открытом виде в нише – эффективность чуть ниже – 93%;
• в частично закрытом виде – наблюдается снижение эффективности до 88%;
• в полностью закрытом виде – эффективность отопления составляет лишь 75%-80%.

Обвязка радиатора отопления и то, как правильно подсоединить батарею отопления, может выполняться с использованием различных типов труб. Главное – четкое соблюдение всех указанных требований и правил. Если подключение радиатора будет выполнено без погрешностей – на протяжении многих лет ремонт отопительной системе не потребуется. Теперь мы знаем, как лучше подключить радиаторы отопления – но еще лучше спросить об этом профессионалов.

Сама процедура установки отопительной батареи сводится к двум операциям:

• монтаж радиаторов в специально выбранном для этого месте;
• подключение батареи к системе отопления.

Монтаж радиаторов отопления

Выбирая место для размещения радиаторов, исходят из необходимости не просто прогреть комнату, но и создать своеобразную «тепловую завесу», своего рода защитный тепловой экран от пронизывающего сквозняка или морозного воздуха, дующих от входной двери или окон. Поэтому радиаторы монтируют либо на стене «прихожки», либо под окном.

Конструкции радиаторов на ножках пока встречаются очень редко (в основном, это дизайн-радиаторы из чугуна), практически всегда батареи крепят на стене. Чтобы фактическая теплоотдача была максимальная, расстояние от внутренней стены до секций рекомендуют оставлять не более 5 см, а от пола — до 12 см. Радиатор следует установить таким образом, чтобы обеспечить свободный доступ к вентилям и кранам.

Современные радиаторы унифицированы для любого типа подсоединения со стояком, имея по две верхние и нижние торцевые точки подключения.

Это важно! При установке радиатора на крепежных кронштейнах необходимо контролировать по уровню правильность выставления горизонтальности, чтобы избежать в последующем появления воздушных пробок.

После монтажа радиатора определяется схема подключения батарей отопления к системе центрального отопления. Однако нужно учесть, что в многоэтажках используется однотрубное последовательное подключение батарей отопления, поэтому его нельзя самопроизвольно заменять на параллельное без консультаций со специалистом.

Прежде чем определяться с подключением к отопительному стояку дома, нужно уделить некоторое внимание типу самой системы отопления в доме. В настоящее время существуют однотрубный и двухтрубный вариант организации отопления жилого дома. От того, какая система применена, зависит, как подключить батарею отопления.

Однотрубная система отопления

В однотрубной системе теплоноситель подается по вертикальной трубе к последовательно подключенным отопительным радиаторам, теряя постепенно свою первоначальную рабочую температуру. В таких конструкциях отсутствуют трубопроводы обратного приема отработанного, то есть уже остывшего, теплоносителя. В свое время советских строителей это очень устраивало, поскольку вертикальная система всего лишь с одной трубой проста в монтаже, экономична по расходу материалов (отсутствуют соединительные трубы, перемычки и обратные стояки) и проста в техническом обслуживании. Но эта простота сослужила плохую службу эксплуатационным службам и самим жильцам.

Последовательное подключение батарей отопления обречено на неодинаковое значение температуры на верхних и нижних этажах здания и даже внутри каждой квартиры. Другим минусом однотрубной системы является необходимость нагнетания высокого давления теплоносителя, чтобы обеспечить равномерный нагрев по контуру циркуляции. Это ведет к частым аварийным протечкам и износу отопительного оборудования.

Здесь используются два независимых трубопровода, один — для подачи горячего теплоносителя, другой — для приема остывшего. Они соединяются посредством конечного прибора системы. При такой двухтрубной системе вопрос, как подключить две батареи отопления, решается путем их параллельного подсоединения. Двухтрубная система не требует такого высокого давления теплоносителя, как однотрубная.

Способы подключения батарей отопления

Различают последовательный и параллельный способы подключения батарей.

При последовательном подключении радиаторы встроены непосредственно в отопительную систему, являясь как бы ее неотъемлемой частью. Горячая вода под давлением проходит через них, не позволяя регулировать температуру батареи. Ремонт и замену батареи можно производить только при отключении и слива воды из всей системы. Аварийная ситуация вынуждает перекрывать полностью отопление на всем стояке, лишь потом приступать к ремонту.

Во избежание сильного остывания горячего теплоносителя в системе с последовательным односторонним подключением радиаторов патрубки входа и выхода соединяются перемычкой на замыкающем участке. Тогда часть горячего теплоносителя с температурой, близкой к начальной, пройдет мимо к следующему отопительному прибору. Здесь нельзя промахнуться с определением диаметров трубопроводов на всех участках. Такую просчитанную обвязку часто в многоэтажках нарушают самопроизвольным демонтажем перемычки, что совершенно не допустимо.

При параллельном подключении радиаторы запитываются теплоносителем через трубу, врезанную в общий вертикальный стояк. Аналогичным способом отводится вода из батареи. Благодаря шаровым кранам можно перекрывать движение теплоносителя для проведения ремонтных работ, не создавая проблем себе и соседям. Неудобство этой схемы заключается в недостаточном прогреве батарей отопления в случае пониженного давления в системе, так как основной поток теплоносителя будет протекать по магистральному трубопроводу.

Варианты подключения батарей будут зависеть от их типа, для алюминиевых и биметаллических батарей используют параллельное подключение, а для чугунных и трубчатых оптимальным является последовательное подключение.

Разводка радиаторов отопления

Однозначного критерия, как правильно подключить батарею отопления, не существует. Унифицированность конструкции радиаторов позволяет осуществлять подвод труб снизу, сбоку и с обеих торцевых сторон батареи. В настоящее время кроме металлических труб широко используются металлопластиковые, полиэтиленовые и полипропиленовые трубы. Наиболее оптимальным в комплексном соотношении цена/качество/простота монтажа является подключение батареи отопления полипропиленом.

Боковое подключение батарей отопления

Такой способ заключается в подсоединении подводящей ветки (с горячим теплоносителем) к верхнему патрубку радиатора, отводящей ветки — к нижнему. Таким способом обеспечивается максимальная теплоотдача. В случае использования бокового одностороннего подключения для радиатора с большим количеством секций, необходимо установить удлинитель протока теплоносителя, так как последние секции плохо прогреваются. Боковое подключение является наиболее общепринятой схемой для многоэтажек с центральной системой горячего отопления.

Нижнее подключение

Его используют в особых случаях, когда обогревающая система размещена в полу. Труба с горячей водой и труба с остывшей водой подсоединены с противоположных сторон радиатора к его нижним патрубкам и уходят вертикально в пол. Такая схема проигрывает по эффективности боковому и диагональному подключениям.

Диагональное подключение

Принцип разводки заключен в подсоединении горячей воды к верхнему патрубку с одной стороны радиатора и подсоединении обратки к нижнему патрубку противоположной стороны батареи. Горячий теплоноситель равномерно распределен по всему объему радиатора. Схема отлично подходит для многосекционных батарей отопления и обеспечивает номинальную теплоотдачу.

Выбор комплекта для подключения радиатора

В случае, если есть желание сделать развязку своими руками при помощи полипропиленовых или металлопластиковых труб, необходимо помнить, что на входе в радиатор с обеих сторон используется стандартная резьба (в основном, полудюймовая). Поэтому и трубы должны быть соразмерные. В комплектах подключения имеются прокладки из силикона или паранита, поэтому специальной подмотки при монтаже не потребуется.

Это важно! Обилие информации о способах подключения батарей отопления зачастую провоцирует потребителей самопроизвольно переносить и подключать собственные батареи, не задумываясь о последствиях для соседей по стояку. Без согласования со специалистами ЖКХ можно создать массу проблем и себе, и соседям.

Комфортные условия проживания в загородном коттедже невозможно создать без качественной отопительной системы. Она должна быть достаточно эффективной и экономичной, чтобы во время отопительного периода в жилых комнатах было тепло, а расходы энергоресурсов не выходили слишком высокими. Чтобы этого добиться, нужно правильно выбрать вид отопительной системы, а после этого подобрать наиболее подходящий вариант подключения радиаторов отопления в частном доме.

Виды отопительных систем

Отопительная система в частном доме может быть:

воздушной;

электрической;

Воздушная система

Данный вариант функционирует без теплоносителя. Воздух в доме прогревается непосредственно от нагревательных устройств – печей или конвекторов. При такой системе не используются радиаторы отопления. Воздушное отопление удобно для обогрева компактных дачных домов. Для больших коттеджей оно применяется крайне редко.

Электрическая система

В такой системе тепло передается через проводники тока. По этому принципу работает электрический теплый пол. Обогрев при помощи электрической системы может быть достаточно удобным. Но его обустройство требует повышенного внимания к правилам безопасности, а в процессе эксплуатации он дорого обходится владельцам дома.

Водяная система

Вид отопительной системы, при которой тепло передается посредством воды (иногда пара) как теплоносителя. Теплоноситель поступает из нагревательного устройства через трубы в радиаторы отопления. Это вариант считается наиболее удобным и практичным. Чаще всего в загородных домах отопление обустраивается именно таким способом.

Типы отопительных котлов

Центральным элементом отопительной системы является котел – отопительное устройство, в котором теплоноситель достигает нужной температуры. Схема подключения отопления в частном доме во многом зависит от того, какой именно котел в ней используется.

По назначению котлы делятся на двухконтурные и одноконтурные. Первый вариант – это оборудование, предназначенное и для отопления, и для нагрева воды. Одноконтурный котел греет только теплоноситель для отопления. По способу установки они делятся на напольные и настенные.

Различаются котлы и по виду топлива, при помощи которого обогревается теплоноситель. Существуют котлы следующих видов:

• электрические;

  твердотопливные;

  жидкотопливные;

  комбинированные.

Для работы твердотопливных котлов используется уголь, дрова, реже торф и другие варианты твердых горючих материалов. В качестве жидкого топлива для котлов соответствующего типа применяется дизель или отработанные масла.

Большинство загородных коттеджей отапливается газовыми котлами. В не газифицированных местностях часто используется обогрев при помощи электричества. Полностью независимыми от коммуникационных сетей являются котлы твердотопливные и жидкотопливные. Первый вариант более привлекателен тем, что для него нужны традиционные дрова и уголь, а не опасные горючие жидкости.

Самые предусмотрительные домовладельцы устанавливают в своих домах комбинированные котлы, предназначенные для работы на разных видах топлива. Например, можно установить электрокотел, дополненные камерой сгорания для твердого топлива, чтобы в случае повреждения электросети перейти на дровяное отопление.

Двухконтурные котлы, обеспечивающие жилище теплом и теплой водой, это преимущественно газовые устройства. Они универсальны, так как избавляют домовладельцев от необходимости покупать и устанавливать отдельно водонагревательный бойлер.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу утепления домов

Устройство радиатора отопления

Радиатор отопления состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность батареи. Существуют такие модели радиаторов, которые можно «доращивать» новыми секциями в случае необходимости уже в процессе эксплуатации.

Через все секции проходит один коллектор в верхней части и один в нижней. В каждой секции есть вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех секций, включая крайние. Поэтому радиатор имеет 4 выхода, но используются только два из них. Один подключается к трубе подачи теплоносителя, а второй служит для отвода остывшей воды обратно в котел. Незадействованные выходы закрывают заглушками. Так устроено большинство радиаторов.

Виды трубной системы

В схеме отопительной системы принципиальное значение имеет взаиморасположение входа подачи теплоносителя и выхода «обратки». Это зависит от направления теплоносителя и от типа трубной системы.

Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Схема подключения радиаторов к отопительной системе

Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.

Диагональное верхнее подключение

Диагональное подключение радиаторов с верхней подачей позволяет обустроить самое эффективное отопление помещений. Горячая вода подается в верхний вход, внутри она распространяется по секциям, и, остывая, опускается вниз, после чего вытесняется в нижний вход в коллектор обратки, расположенный с другой стороны радиатора.

Двустороннее нижнее подключение

Подача осуществляется в нижний вход с одной стороны, а обратка выходит из нижнего входа с другой стороны батареи. Эффективность в этом случае ниже, чем в предыдущем варианте. Зато такое подключение позволяет максимально скрыть трубы.

Одностороннее нижнее верхнее подключение

Используется в основном в многоэтажных домах. В коттеджах в 2 или 3 этажа с однотрубным отоплением тоже иногда применяется. Разница между нижним и верхним подключением в том, что в первом случае горячая вода подается в нижний вход, и выводится под напором через верхний вход, а во втором случае происходит наоборот. В обоих случаях завод и вывод теплоносителя располагаются с одной стороны. Стоит отметить, что из всех существующих вариантов одностороннее нижнее подключение самое неэффективное.

Видео описание

Какую систему подключения радиаторов выбрать

Другие варианты

Теоретически можно применить еще диагональное подключение с подачей снизу или двустороннее подключение с подачей сверху. Эти два варианта тоже будут работать, если все сделать правильно. Однако функционирование системы будет сильно затруднено за счет пересечения потоков. Поэтому лучше не экспериментировать и брать за основу диагональное верхнее подключение или двустороннее нижнее.

Расположение радиаторов

Для качественного отопления коттеджа нужно не только грамотно выбрать схему отопления, но и правильно расположить батареи в помещениях. Установка батарей отопления в частном доме осуществляется на основании расчетов, произведенных специалистами. Количество радиаторов и секций для каждого радиатора определяется с учетом различных факторов:

объем помещений;

уровень теплопотерь здания;

схема врезки радиатора;

на какой высоте будут установлены батареи, и многое другое.

Видео описание

Обычно радиаторы располагают под окнами. При этом создается барьер холодному потоку воздуха, идущему от окна. Кроме того, воздух, поступающий из оконного проема «высушивается» теплом от радиатора, в результате на поверхностях в помещении не собирается конденсат. Батарея должна быть немного уже окна, и располагать ее нужно по центру относительно оконного проема.

Радиатор не должен примыкать верхней частью к подоконнику, так как при этом усложняется процесс распространения тепла. От пола до нижнего уровня батареи должно быть около 100 мм. Более высоко расположение приведет к тому, что воздух непосредственно над полом будет плохо прогреваться. Если установить радиаторы слишком низко, под ними сложно будет убирать скапливающуюся пыль.

Планируя установку батарей необходимо учитывать особенности стены. Современные батареи не очень тяжелые, но в некоторых случаях характеристики стены требуют усиления поверхности, на которую будет монтироваться кронштейн для элементов отопления.

Видео описание

Монтаж радиаторов отопления

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа водоснабжения, канализации и отопления . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Заключение

Процесс расчета, проектирования и установки системы отопления можно доверять только квалифицированным специалистам. Но самые простые правила подключения радиаторов должен знать каждый домовладелец. Эффективный принцип подключения и расположения отопительного оборудования – это гарантия того, что в доме всегда будет царить благоприятный и комфортный микроклимат.

Для начала необходимо определиться, какой стальной радиатор необходимо подключить - с боковым или нижним подключением.

Стальной панельный радиатор отопления подключается аналогично алюминиевым и биметаллическим радиаторам. Стальной радиатор с нижним подключением имеет в нижней части два вывода - подачу и обратку, путать которые нельзя.

Схемы бокового подключения радиаторов

Существует три основные схемы подключения труб к радиатору:

1. Диагональное подключение - наиболее предпочтительный вариант по максимальной теплоотдаче. В данной схеме подающий трубопровод должен быть подключен к верхнему патрубку одной стороны, а отводящая - к нижнему патрубку другой стороны радиатора. В этом случае тепловая мощность у радиатора - максимальная. При обратном подключении - подающий трубопровод снизу, а обратный - сверху, теплоотдача радиатора уменьшится на 10%.

Данная схема предпочтительная для длинных радиаторов и радиаторов с количеством секций более 12. Наилучшим вариантом с эстетической точки зрения, будет вариант прокладки подходящих трубопроводов в стене (в штробе, или за фальшстеной).

2. Боковое одностороннее подключение - самый распространенный случай в квартирах. В данном варианте подающая труба подключается к верхнему патрубку, а обратная - к нижнему, этой же стороны радиатора. При этом максимальная мощность меньше, чем в случае с диагональным подключением на 2%. При обратном подключении подходящего и возвратного трубопровода, мощность уменьшается еще на 7%.

3. Нижнее подключение . Такой вариант подключения радиатора чаще всего применяется при прокладке магистральных трубопроводов в полу или по стене, когда нет возможности спрятать трубы в штробу.

Максимальная теплоотдача радиатора на 7% меньше, чем при диагональном подключении.

Подключение стального панельного радиатора с нижним подключением

Стальные радиаторы с нижним подключением, нужно отнести к схеме с односторонним подключением, т.к. вся разводка (верхнего и нижнего патрубка) произведена внутри него.

Также необходимо помнить, что при обвязке стального радиатора с нижним подключением нельзя менять местами подачу и обратку . Обратный патрубок - всегда первый от ближнего угла (см. рисунок).

Все стальные радиаторы с нижним подключением являются универсальными, то есть их можно подключить через нижние патрубки или второй вариант, заглушить заглушками нижние патрубки и выкрутить верхний встроенный термостатический вентиль. В место вентиля подключить подающий трубопровод, а к одному из нижних боковых патрубков подключить обратный трубопровод.

Чем подключить стальной радиатор отопления

Стальной радиатор отопления с боковым подключением монтируется также, как и любой секционный радиатор. В большинстве случаев у него выхода со внутренней резьбой 1/2 дюйма, в которые закручиваются: заглушка, кран Маевского и регулировочные вентили.

Стальные радиаторы с нижним подключением в большинстве случаев обвязываются медью, металлопластиковыми трубами или сшитым полиэтиленом. Для подключения труб к радиатору, а также для отсечения радиатора от системы используются узлы нижнего подключения (угловой или прямой).

Гайка закручиваютя на 3/4 наружную резьбу радиатора, труба к узлу нижнего подключения подсоединяется через евроконус 3/4.

У некоторых стальных радиаторов входные штуцеры имеют внутреннюю резьбу на 1/2 дюйма, для подключения такого радиатора к узлу нижнего подключения необходимо использовать специальные ниппели 1/2 х 3/4 под евроконус.

Кроме того такие радиаторы можно подключить и с помощью обычных терморегулирующих вентилей.
