При возведении домов требуется продумать функционал отопительной системы. Она является одной из наиболее дорогостоящих при постройке, но от неё зависит комфорт и удобство проживания жильцов в зимнее время года. Кроме стоимости самой системы, важным фактором в частном доме также является стоимость топлива. Традиционные системы отопления заменяются более новыми, которые требуют различных способов прокладки. Одна из таких вариаций – лучевое отопление. Данные системы достаточно сложные и требуют правильно выполненного проекта и монтажа. Характерные черты, правила, достоинства и недостатки стоит рассмотреть отдельно.

Схема конструкции

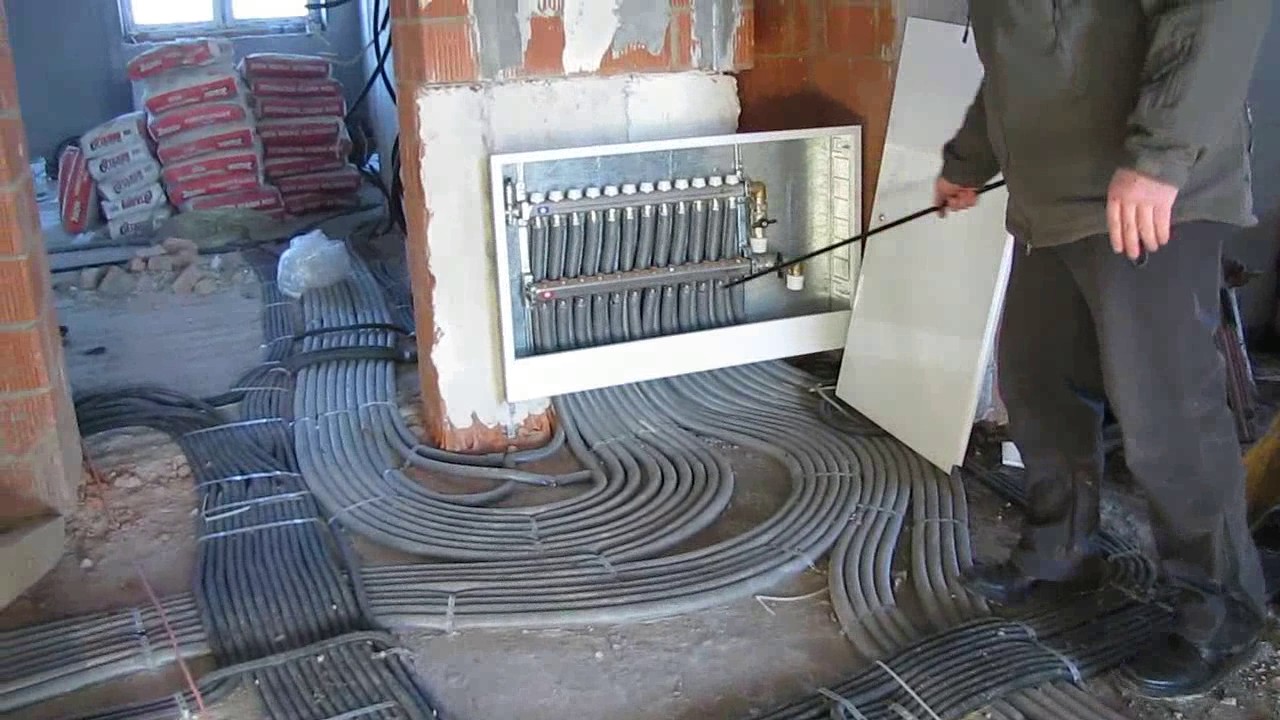

Конструкция радиальной системы

В большей части современного жилья прокладка труб отопления осуществляется параллельно стенам. Но такой метод разводки малоэффективен в крупногабаритных зданиях с несколькими ярусами. Жидкость, передающая тепло начинает в краткие сроки терять энергию, вследствие чего в помещениях, которые находятся рядом с котельной температура будет выше, чем в отдаленных. Чтобы исправить данный недостаток и обеспечить равномерный нагрев была изобретена лучевая система отопления для частного дома.

Наглядное представление

Отопление существенно отличается от традиционного для большинства строений тройникового. Главным различием является потребность в установке коллекторного шкафа, в котором располагают необходимое оборудование, обеспечивающее циркуляцию.

В такой конструкции создается несколько отдельных контуров, которые параллельно подключаются с обогревающим элементам: батареям отопления, теплому полу. Причем, разводка труб осуществляется в процессе капитального ремонта по полу здания. Таким образом, каждый из нагревательных элементов наполняется теплоносителем от отдельного контура отопления, при этом в каждом радиаторе будет приблизительно одинаковая температура.

В отличие от тройниковой разводки, лучевая требуется значительно большего количества труб, однако меньше соединяющих компонентов. Поэтому, сложность монтажа у них приблизительно равна. Поскольку параллельная разводка считается более надежной, при выполнении сложнее допустить ошибку, то утечки и разгерметизации происходят реже.

Плюсы и минусы лучевой системы

Как и остальных видов разводки у лучевой имеется как ряд преимуществ, так и недостатков. Причем перед монтажом стоит ознакомиться со всеми положительными и отрицательными сторонами и особенностями использования. Это позволит избежать сложностей и проблем в дальнейшем. Начать стоит с минусов.

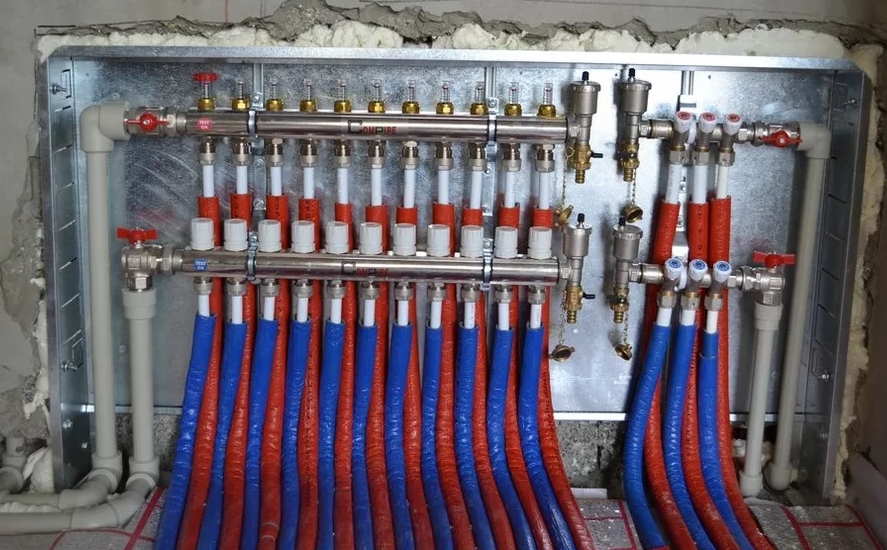

Распределительный щит

Минусы лучевой системы

К числу основных недостатков такой схемы разводки относят:

1. Потребность в приобретении и прокладке значительного количества труб. Для каждого отопительного элемента в доме потребуется не менее 2 труб, которые требуется соединить в единую сеть, подключить посредством системы фитингов.
2. Значительное количество труб обусловливает высокую сложность монтажа. Поэтому, при постройке дома установка отопления отличается крайне высокой стоимостью.
3. Монтировать лучевую разводку можно исключительно скрытно. Традиционная тройниковая система обычно монтируется вдоль стен, однако из-за большого числа приводящих и отводящих труб прокладывать лучевую можно исключительно под полом. Альтернативой выступает закрепление труб в стенах, однако это существенно увеличивает количество требуемого материала и сложность работ.
4. Отсутствие стыковочных модулей. При прокладке труб обязательно стоит не допускать поворотов и стыков. Именно в таких участках чаще всего происходит прорыв. А поскольку ремонт лучевой разводки существенно осложняется из-за необходимости срывать напольное покрытие, то проще не допустить проблемы.
5. Если имеется большое число комнат, в которых требуется различная температура, то нужно каждый из трубопроводов снабдить отдельной помпой для принудительной циркуляции.

Плюсы лучевой системы

К основным преимуществам относят удобство в процессе эксплуатации. К системе прилагается значительное количество оборудования, чтобы управлять отоплением было максимально просто.

1. При помощи коллекторного шкафа можно легко регулировать температуру каждого конкретного радиатора. Также, можно без проблем полностью остановить ток жидкости к любому из радиаторов, без отключения остальных.
2. Каждая приводящая и отводящая труба идет исключительно к одному нагревательному элементу. Что позволяет использовать трубы небольшого диаметра. Их легко маскировать под напольным покрытием. А также незначительно нагреть дом.
3. С учетом использования гидрострелок, представляющих собой емкость с большой емкостью можно устроить в разных помещениях различную температуру.
4. Экономичность. Потери энергии теплоносителем при движении значительно ниже. К тому же прогревается пол, который затем передает тепло в атмосферу.
5. Позволяет эффективно распределить тепло даже в самые отдаленные комнаты.

Как организуется лучевая система

Наиболее важным элементов при организации подобных систем является узел коллектора. При необходимости проводить разводку на каждом из этажей, потребуется разместить такой на каждом из этажей.

Насос принудительной циркуляции

Коллекторы в процессе прокладки размещают в специальные шкафы, в которых предусматривается возможность регулировать работу системы. При прокладке требуется обеспечить минимальное число сочленений труб, что существенно увеличивает безопасность и стабильность в работе оборудования.

Также, требуется правильно подобрать нагревательный котел с учетом мощности, затрат тепловой и электрической энергии, коэффициент полезного действия с учетом потерь тепла системой. Вне зависимости от вида топлива, которое затрачивает котел в процессе обогрева, потребность расчета является обязательной.

Правила выбора насоса принудительной циркуляции

Основное применение лучевых схем систем отопления дома – горизонтальное расположение, с подачей теплоносителя снизу. Чтобы обеспечить возможность функционирования требуется использовать циркуляционный насос, который обеспечивает принудительную циркуляцию теплоносителя по ветвям сети.

Использование насоса позволяет существенно снизить разницу температур на входе и выходе у контура. В итоге существенно повышается эффективность лучевой системы, обеспечивая большую компактность и меньшие затраты материалов.

Выбирать такой вид агрегата стоит по нескольким параметрам:

• производительность;
• высота напора.

Чтобы правильно подобрать насос требуется учитывать ширину просвета труб, протяженность и уровень высоты, относительно самого насоса. Все расчеты проводятся заранее.

Как правильно монтировать циркуляционную помпу

1. Насосы с влажным силовым агрегатом устанавливаются горизонтально.
2. Устройство термостатом запрещается максимально приближать к горячим поверхностям, чтобы избежать искаженных показателей.
3. Монтаж обычно проводится на возвратных участках системы, чтобы обеспечить нормальную работу системы, чтобы не допускать превышения температурных показателей. Ряд современных насосов может также монтировать около котла и без проблем работать при высокой температуре.
4. Если на контуре отопления отсутствует механизм устранения лишнего воздуха, обязательно стоит выбирать насос с возможность отвода газов.
5. Желательно монтировать его максимально близко к расширяющей емкости.
6. До монтажа желательно провести очистку системы от всех твердых фракций.
7. До запуска лучевой системы обязательно стоит провести предварительное тестирование с водой.

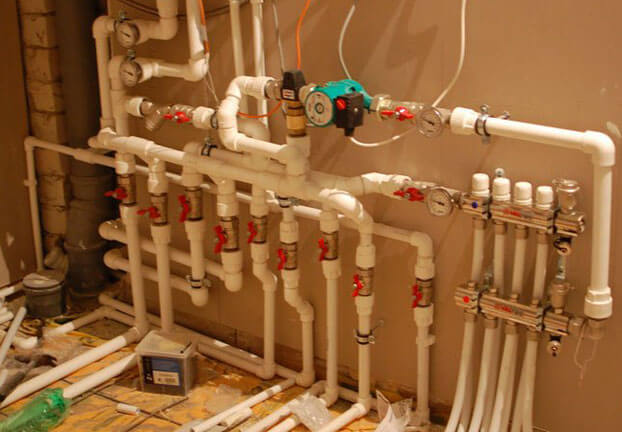

Монтаж циркуляционной помпы

А можно ли без насоса?

Работу системы можно обеспечить и без покупки и подключения насоса и ряда приборов для удаления излишков воздуха, но при этом требуется обеспечить соблюдение некоторых условий, которые крайне затруднительно осуществить. Требуется выбирать трубы с большим диаметром и монтировать расширительную емкость на максимальной высоте от пола.

Этот способ можно использовать в помещениях с малыми габаритами, чтобы обеспечить достаточное тепло в помещении. Однако, выбирать между принудительной или естественной подачей воды требуется ещё в процессе расчётов.

Выбираем распределительный коллектор

Это устройство имеет второе название – распределительная гребенка. Получило оно его за выполняемую функцию – подачу жидкости, проводящей тепло к каждому отдельному нагревательному элементу, радиаторам, теплому полу и другим. Также, в определенные отверстия возвращается теплоноситель на обратном пути, после чего подаётся котел, либо смешивается с содержимым труб для снижения температуры.

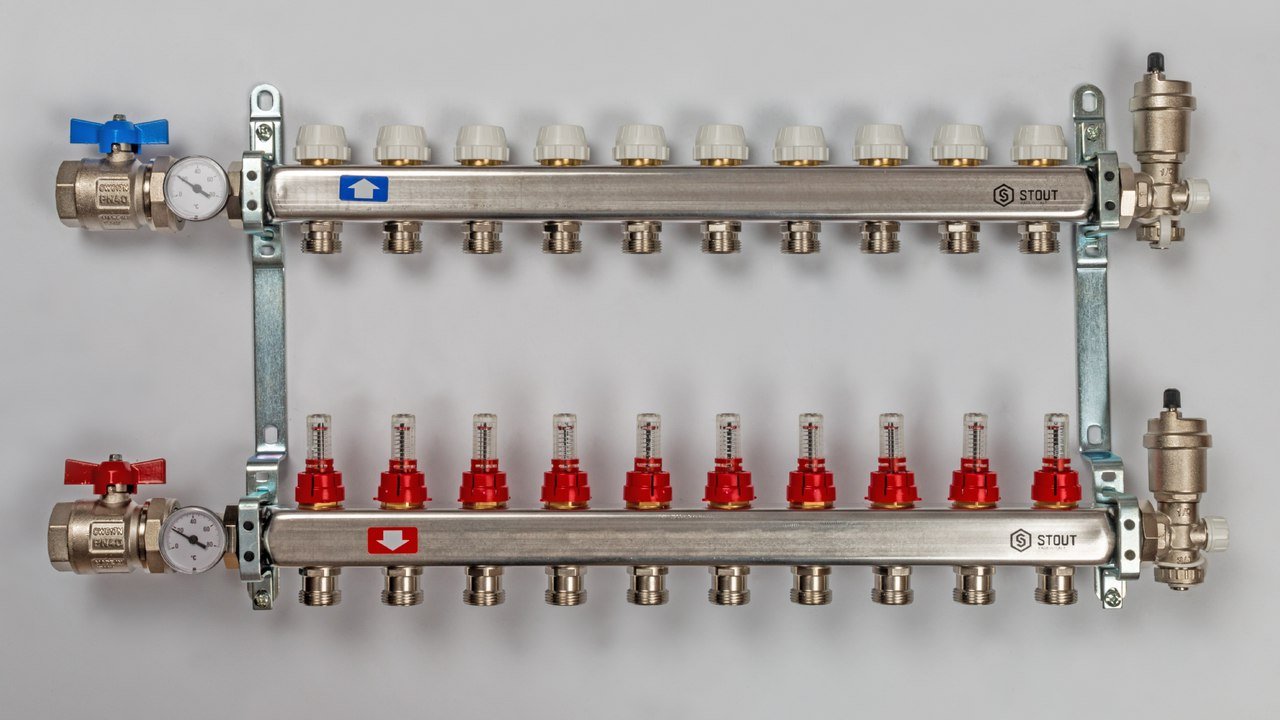

Распределительный коллектор

Количество одновременно поддерживаемых труб достигает 12. В некоторых моделях, для сложных лучевых систем отопления двухэтажного дома их число может быть больше. Каждый коллектор включается шаровой кран, который позволяет регулировать ток жидкости к каждому радиатору. Это нужно для регулировки количества теплоносителя, который идет по ветвям.

Какие трубы выбрать

Есть ряд аспектов, по которым определяются эксплуатационные характеристики будущего трубопровода. Выбирать стоит после того, как определитесь, куда будут монтировать сеть: под маскирующее покрытие или в цементную стяжку.

В процессе работ потребуется изогнуть трубы определённым образом, под нестандартным углом. По этой причине желательно использовать материал с достаточной степенью гибкости, чтобы не увеличивать количество стыков. Оптимальным вариантом считаются трубы из сшитого полиэтилена.

Трубы

Причем в конструкции обязательно должна быть прослойка из воздухонепроницаемого материала. В противном случае, возможно покидание мельчайших частиц кислорода, которые содержатся в теплоносителе. В результате наблюдается ржавление котла и радиаторов.

Также, стоит обратить внимание на следующие моменты:

1. При лучевой разводке не требуется использовать трубы стандартного диаметра. Оптимальный просвет – от 24 до 32 миллиметров.
2. Стоит выбирать изделия, в достаточной степени защищённые от механических повреждений. Чаще всего их заливают цементом, при этом требуется не допускать чрезмерного давления на сеть.

При этом требуется проверку целостности и соединения всех элементов труб. После чего можно проводить запуск. Это требуется чтобы не допустить протечек в процессе работы.

Схема подключения лучевой разводки

При выборе схемы обычно предпочтение уходят поэтажной схеме. Сеть проводится под маскирующим покрытием на полу. Коллектор обычно монтируют в заранее подготовленную нишу в стене. Альтернативой выступает специальный шкаф.

В большинстве систем требуется монтировать циркуляционный насос, однако существуют варианты, когда их не требуется несколько, либо они монтируются поочередно на каждое из колец. К каждому элементу системы прикрепляют подающую и отводящую емкость. Затем, под цементной стяжкой располагают трубы от коллекторов, а затем присоединяются к нагревательному элементу.

Желательно, чтобы продолжительность всех труб была приблизительно равна. Иначе, потребуется дополнительно снабжать систему насосом для циркуляции и сенсорами для контроля температуры. Существует два основных способа организации отопления: с принудительной циркуляцией и без. Стоит расписать каждый из них более подробно, со всеми присущими им особенностями.

Способ 1 с принудительной циркуляцией воды

Данный вид системы, которой оборудуется помпами для принудительного движения жидкости ранее считался крайне дорогим. Однако, с появлением дешевых и надежных насосов, такое отопление с насосами все чаще стало применяться в многоквартирных и частных домах.

Наиболее важное отличие состоит в том, что теплоноситель (вода или антифриз) циркулирует между нагревательным котлом и радиаторами не при помощи гравитации, разницы температуры и давления, а за счет использования специального насоса.

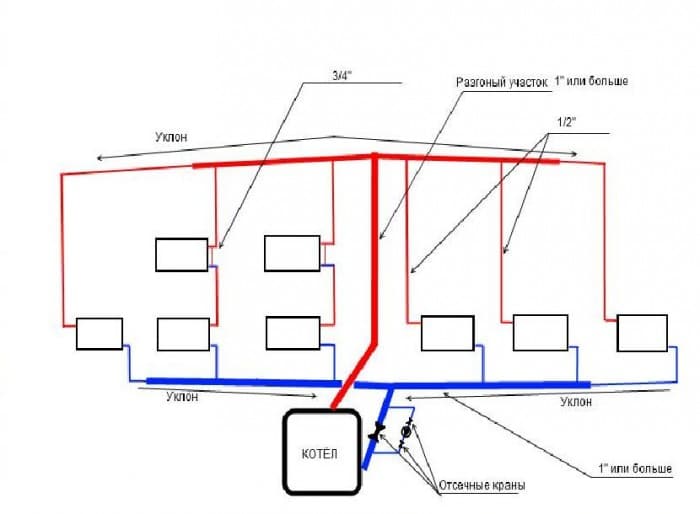

Естественная схема отопления

При этом имеется ряд положительных моментов:

1. Систему можно монтировать в помещении любой сложности и геометрии.
2. Можно устанавливать лучевую разводку в комнатах с большими площадями.
3. Для прокладки можно использовать трубы практически любого диаметра, при условии что они расположены под прямым углом.

Циркуляционный насос желательно монтировать на обратной части труб, идущих к распределительному коллектору, чтобы не допускать перегрева оборудования и скорого выхода из строя.

Способ 2 с естественной циркуляцией воды

В системе без использования циркуляционных насосов движение жидкости обеспечивается гравитацией. Более горячая жидкость отличается меньшей плотностью, за счет чего движется наверх, затем, со временем возвращается к коллектору и батареям, а затем и к радиаторам.

При установке имеются следующие особенности:

1. Во время установки требуется предусмотреть место для расширительного бака открытого типа, который нужно разместить в наиболее высоком месте. Он требуется для компенсации расширения теплоносителя из-за нагрева и не дает слишком сильно увеличиться давлению.
2. При этом не требуется приобретение и установка циркуляционных насосов, что снижает смету на работы.

Такой вид отопления не требует электрической энергии, что удобно для дач и других загородных домов.

Лучевая разводка и теплый пол

Кроме подключения к радиаторам можно использовать лучевую схема для организации системы типа «Теплый» пол. Если правильно составить проект, учитывая все возможные варианты, можно не приобретать радиаторы, сделав основой отопления в доме именно пол.

При этом тепло будет распределено по всей площади помещения, без нагрева некоторых участков, а также восхождения потоков воздуха. Это приводит к снижению количества движущейся пыли.

Однако, перед монтажом такой системы требуется учесть несколько факторов:

1. Если пол изготовлен из бетона или дерева, то под низ требуется разместить теплоизолятор.
2. Затем, расположить набор труб в виде серпантина.
3. Перед бетонированием требуется провести тестирование системы с водой с нормальным давлением на протяжении 24 часов.
4. После чего, расположить стяжку.

Для каждого из таких контуров требуется предусмотреть распределительный коллектор с датчиками. Чтобы не допустить передавливания труб, желательно закрепить их при помощи арматуры или скоб.

Теплый пол

Варианты для деревянных домов

Если планируется располагать такую систему на полу в деревянном доме, то желательно обеспечить ряд отверстий в деревянных брусьях перекрытия. Причем щели должны быть незначительно больше по диаметру, нежели сами трубы, чтобы не допускать дополнительного давления на трубопровод.

Особенности монтажа

Все такие системы монтируются и проектируются под конкретный дом, с учетом габаритов, площади, количества комнат и этажей, планируемого теплоносителя, радиатора и некоторых других параметров.

Однако, есть ряд правил, которые требуется соблюдать при монтаже. Использование лучевой системы в многоквартирном доме не разрешается. Поскольку теплоноситель циркулирует по вертикальным стоякам, которые объединяют все помещения в единую сеть. Из-за присоединения к системе нескольких коллекторов жидкость не будет циркулировать к верхним этажам.

Процесс монтажа

В частных домах можно обустроить лучевую систему если следовать таким рекомендациям:

1. Ко всем коллекторам, которые обеспечивают циркуляцию теплоносителя для радиаторов обязательно требуется монтировать клапаны, которые бы препятствовали образованию пробок.
2. Контур требуется оборудовать расширительной емкостью, с объемом в 10% от общего количества жидкости, циркулирующей по трубам. Оптимальный вариант – использование мембранного бака.
3. Крепится бак на трубопроводе, который объединяет отводящую емкость с нагревательным элементом.
4. Если планируется прикрепить несколько насосов, следите за тем, чтобы они располагались горизонтально. В противном случае они сломаются, что потребует дорогостоящего ремонта или замены.

Подготовка к установке

Перед всеми работами требуется составить проект. Особенно важно стоит отнестись к формированию чертежа. Он должен быть достаточно подробным, со всеми расчетами и габаритами. При невозможности сделать его самому, можно привлечь специалистов.

Также требуется:

1. Выбрать места для батарей.
2. Выбрать тип радиаторов и количество секций.
3. Составить список необходимых материалов и оборудования.

Монтаж лучевой системы отопления

Коллекторно лучевые системы отопления монтируются под пол. При этом требуется соблюдать несколько рекомендаций.

Черновым полом или основой, может быть фундамент здания, на который прикрепляют теплоизолятор, после чего располагают трубопровод. После чего, трубопровод из заранее закупленных и нарезанных сегментов соединяется. Чтобы при заливке бетоном он не поднялся, желательно прикрепить его любым из способов.

После чего, вокруг сети требуется расположить утеплитель до 5 сантиметров из пенопласта и прибить дюбелями. После чего, можно заливать бетоном, до 50-70мм.

Разбор аргументов за и против

У системы имеются как достоинства, так и недостатки, которые требуется учитывать при проектировании. Нужно расположить коллекторный шкаф, который занимает много места, выбирать правильные трубы.

Однако преимуществ и положительных сторон у такой системы значительно больше. Поэтому, многие владельцы предпочитают монтировать трубы именно по лучевой разводке системы отопления в многоквартирном доме. Это обеспечивает массу преимуществ.

Выводы по теме

Данная система отопления отличается большей энергоэффективностью, чем любая другая. Она состоит из множества компонентов, причем сами трубы и разводка «питают» нагревательные элементы и отводят отработавшую жидкость. Лучевая схема позволяет крайне эффективно распределять теплоноситель.

Разводок труб радиаторного отопления существует немалое количество, но в силу многих своих преимуществ, особенно закрепились две разводки: двухтрубная и лучевая. Чаще всего любому застройщику приходится выбирать между двумя этими системами (если само собой было решено установить радиаторы). В надежде получить рекомендации от монтажников, обычно не встречаешь объективности и каждый сватает то, что ему удобнее.

А есть еще самая приятная фраза, которую любит слышать каждый заказчик: «ну это, вы там сами решите, а нам без разницы что монтировать». Давайте попробуем адекватно разобраться в сильных и слабых сторонах двухтрубной и лучевой радиаторной разводки

Это следствие эволюции однотрубной системы, в которой избавились от всех основных недостатков. В этой системе к радиатору подводятся параллельно две трубы. Одна подающая, дальше подача, другая обратная, дальше обратка. В подачу идет горячий теплоноситель, и он попадет практически с одной и той же температурой в каждую батарею. А по обратной, само собой течет уже остывший теплоноситель.

В однотрубной системе мы сталкивались с тем, что за подачу и обратку отвечала всего одна закольцованная труба. Поэтому разница температур между первой и последующими батареями была более существенная. И систему не возможно было «уровнять» так, чтобы каждый радиатор был одинаковой температуры.

Что такое лучевая схема отопления?

Давайте теперь выделим сильные и слабые стороны каждой схемы отопления

Какое отопление дешевле?

Самый выделяющийся плюс двухтрубной системы – это цена. Эта система дешевле лучевой. В основном за счет того, что используется меньше труб и не нужно докупать распределительный коллектор. Но в двухтрубной системе используется больше фитингов. На последнем нашем объекте площадью 300 квадратов разница между лучевой и двухтрубной системой составила 30000. В обоих случаях использовались металлопластиковые трубы, а так же соединения одной и той же фирмы.

С одной стороны, это можно записать в минусы лучевой системы. Но с другой стороны, для такого объекта многим застройщикам разница в 30000 будет являться несущественной.

Используемые материалы

Для разводки труб двухтрубной системы можно использовать полипропилен. Как мы знаем, это самый доступный на рынке вид труб. Сейчас не будем перечислять достоинства и недостатки этого материала. Просто нужно иметь в виду, что если бюджет ограничен, то можно использовать полипропилен

При лучевой разводке используются только металлопластиковые трубы или трубы из сшитого полиэтилена с более утолщенной стенкой.

Количество стыков

Здесь свое явное преимущество за лучевой системой отопления. Ее главное преимущество — отсутствие соединительных деталей в бетонной стяжке. Все соединения находятся в коллекторе и на самом радиаторе. Соответственно, если что-то когда-нибудь вздумает потечь, то произойдет это в видимом поле и вы быстро сможете все устранить.

У двухтрубной системы все соединения заливаются бетонной стяжкой и утапливаются в стены. Это добавляет вероятность какой-либо протечки в следствии эксплуатации системы. Хотя прессовые и натяжные соединения труб славятся своей надежностью, поэтому на самом деле аварии возникают довольно редко

Другое дело, если вы используете полипропилен. Там стыков еще больше и большая часть из них так же находится в недоступной области. Вот тут уже действительно лотерея. Если вдруг, монтажник заварил неаккуратно стык, то он может потечь не сразу. Выдержит год — два. А там и начнется веселье. Так что с полипропиленовыми трубами при скрытом монтаже я бы рекомендовал быть чрезвычайно аккуратным.

Регулировка температуры

В этих системах есть удобные способы регулировки температуры. Чаще всего используются термоголовки на радиаторах. Это относительно недорогой и удобный вариант регулировки.

Преимущество лучевой системы в том, что можно поставить на коллектор сервоприводы и регулировать температуру в каждом помещении при помощи комнатных термостатов. Этот вариант уже значительно дороже, но в то же время и более продвинутый.

Каков итог?

К несущественному минусу лучевой системы можно отнести то, что требуется пространство для установки коллектора. А оно и в правду не всегда присутствует. Плюс ко всему желательно коллектор ставить посередине дома.

Если рассматривать эти две системы в плане эффективности, экономичности, то у них абсолютный паритет. Обе системы замечательно справляются со своей функцией.

Просто если бюджет у вас ограничен, то стоит посмотреть в сторону двухтрубной системы. При желании можете использовать и полипропилен. Лучевая же система добавит вам некоторых удобств и спокойствия, что под стяжкой в случае чего, у вас ничего не потечет.

Важно понимать главное. В обоих случаях ваш выбор будет абсолютно правильным!

При строительстве жилища отопительная система всегда была одной из самых дорогостоящих статей расходов. От того, насколько правильно смонтирована система отопления, во многом зависят комфорт и расходы жильцов на электроэнергию и прочие виды топлива в холодный период года. Устаревшим системам отопления приходят на смену всё более новые и эффективные системы, которые обладают лучшей теплоотдачей, тем самым позволяя экономить на топливе. Системы эти лучевого типа, и требуют они грамотного проектирования и монтажа. В данной статье речь пойдет о лучевой системе отопления и ее особенностях. Здесь также рассмотрим важные моменты, на которые следует обратить внимание при монтаже разводки лучевой системы отопления.

Двухтрубная система отопления

Всё большую популярность получают в народе автономные системы отопления. Они имеют массу всевозможных вариантов разводки. До недавнего времени использовались обычные системы автономного отопления, но совсем недавно им пришли на замену системы лучевые. Их в народе еще называют коллекторными. Название говорит само за себя, так как в отдельности каждый радиатор подключается непосредственно к коллектору, который распределяет теплоноситель. При данном подключение радиаторов — они полностью не зависят друг от друга. В лучевой системе отопления могут использоваться и другие отопительные приборы, которые также в этой системе не зависят от радиаторов. Радиаторы здесь соединены параллельно с коллектором. Как правило, коллектор монтируется где-нибудь в отдаленной части помещения, или прячется в стену, или в специальный шкаф. Коллектор порой бывает довольно больших размеров. Здесь всё зависит от площади отапливаемого помещения. Лучевая система позволяет легко ремонтировать вышедший из строя радиатор, не останавливая всю систему. Требующий ремонта радиатор следует просто отключить от системы отопления и демонтировать.

В обычной системе отопления применяется двухтрубная схема. Она еще называется тройниковая. Для монтажа данной схемы автономного отопления требуется гораздо меньше труб, чем для лучевой. Но дополнительные затраты на трубы в лучевой системе с лихвой окупаются благодаря экономии энергоресурсов. Лучевая система отопления наиболее ярко раскрывает свой экономический эффект в жилых помещениях с большой площадью, особенно в многоэтажных частных строениях.

Плюсы и минусы лучевой системы

Все «за» и «против» лучше всего взвесить перед установкой отопительной системы и заранее определиться, какая система больше всего вам подойдет. Конечно, лучевая система имеет свои особенности, которые тоже нужно учитывать. Начнем с отрицательных моментов.

Минусы лучевой системы

• Данная система имеет, пожалуй, только один минус — это большее число элементов в своей конструкции. В частности — труб. Также в ней применяются и больше фитингов;
• Большое количество элементов в данной системе может повысить затраты на ремонт. Обычная система отопления имеет меньшую сметную стоимость и дешевле в ремонте.

Лучевая система отопления частного дома требует более правильного подхода при подключении всех отопительных приборов, так как нарушение правил подключения чреваты частыми поломками системы — в целом.

Плюсы лучевой системы

Но всё вышеперечисленное теряет свою значимость на фоне общих достоинств системы отопления лучевого типа. За очень короткий промежуток времени, правильно спроектированная и установленная лучевая система:

• Себя окупит с лихвой. Также в ней ещё имеются масса полезных и удобных возможностей;
• При использовании лучевой системы отопления можно дифференцированно подходить к отоплению в каждой комнате. Такой подход позволяет более эффективно распределить тепло в вашем доме, что влечет за собой очень большую экономию энергоносителей;
• Данная система ещё удобна тем, что при её ремонте можно получить беспрепятственный доступ к трубным соединениям, что ускоряет выявление неполадок и их устранение;
• В традиционной системе отопления спрятать трубы не очень-то и просто. Лучевая система позволяет убрать трубы из виду или в стенах, или под полом. Если данная система смонтирована правильно, то никакие узлы и разводки не будут бросаться в глаза;
• Правильная схема лучевой разводки позволяет эффективно распределять тепло по всей площади вашего жилища.

Комплектующие для коллекторной системы

Набор элементов лучевой системы отопления схож с набором . У обеих этих систем главным элементом является отопительный котел. Чтобы лучевая система была эффективной, нужно очень внимательно подойти к вопросу подбора мощности отопительного котла. При выборе котла нужна отталкиваться от площади отапливаемого помещения, но немаловажно, плюс ко всему, учитывать и теплопотери.

В разводку лучевой системы отопления также входит насос, который обеспечивает циркуляцию теплоносителя. Лучевая система отопления не работает самотеком. Поэтому подавляющее большинство лучевых систем отопления в своей схеме имеют циркуляционный насос. Насос также должен располагаться в правильном месте. Перейдем ко второму очень важному элементу лучевой системы отопления — коллектору.

Данный элемент — это не что иное, как распределительное устройство. С помощью коллектора осуществляется подача теплоносителя во все сегменты системы отопления. В Коллектор входят многочисленные элементы запорной аппаратуры, которые позволяют дифференцированно регулировать температуру жилого помещения, вплоть до отдельных радиаторов в комнатах. Как правило, коллектор монтируется в отдельном щите или в шкафу, который отлично вписывается в интерьер и не мозолит глаза. Теперь отдельно о циркуляции.

Способы циркуляции отопления

Система отопления может иметь несколько видов циркуляции теплоносителя. К ним относятся:

• Принудительный способ циркуляции;

При естественном типе циркуляцией теплоноситель посредством конвекции самопроизвольно распределяется по всем элементам системы отопления. Для обеспечения наилучшей циркуляции естественным способом в системе отопления применяются трубы большого диаметра. Естественный способ циркуляции теплоносителя, в силу своей меньшей эффективности, имеет некоторые ограничения по площади отапливаемого помещения. Обычно данный способ применяется в небольших частных домах.

Принудительный способ циркуляции давно и очень хорошо зарекомендовал себя. На сегодняшний день на рынке можно встретить огромное количество циркуляционных насосов, которые очень компактны и очень эффективны. У этих насосов достаточно большой эксплуатационный ресурс. При монтаже лучевой системы важно правильно отрегулировать скорость циркуляции теплоносителя. Насос можно устанавливать, как на подаче, так и на обратке. С помощью циркуляционного насоса можно обеспечивать подачу теплоносителя на довольно приличную высоту. При подборе насоса данный параметр тоже необходимо учитывать.

На сегодняшний день принудительная циркуляция, в силу своих неоспоримых преимуществ, несомненно является самым востребованным способом передачи теплоносителя. В число преимуществ входит также очень доступная стоимость циркуляционных насосов.

С чего начать монтаж?

Обычно все строительные мероприятия начинаются с вдумчивого проектирования. Как правило, сперва создается чертеж. Для проектирования лучевой системы отопления необходимо сделать подобный чертеж со всеми элементами и размерами. Если данный чертеж не под силу сделать собственноручно, то его можно заказать в проектной организации.

Начало проектирования всегда начинается с оценки помещения, в котором будет смонтирована система отопления лучевого типа. Желательно это делать на ранних стадиях строительства, до того момента, когда в помещении еще не проведены отделочные работы. Элементы системы отопления лучше сразу спрятать в стены или под стяжку. В чертеже должны быть подробно указаны все элементы отопительной системы и где они будут располагаться. Также желательно указать более подробную информацию об отопительных приборах, так как на основе этих данных будет проектироваться система — в целом. Желательно указать точный объем отопительных приборов и из каких материалов они изготовлены. С помощью этой информации можно точно рассчитать, какое количество теплоносителя будет использоваться в системе отопления.

Очень важным моментом, на который нужно обратить внимание - это дополнительные потери тепла. В лучевой системе отопления длина труб несколько выше чем в обычной двухтрубной системе, и этот фактор тоже важно учитывать при проектировании и расчетах лучевой системы отопления.

Чертеж также должен включать в себя план прокладки коммуникаций отопительной системы. Также в нём должны быть указаны все измерительные приборы, а также регулировочные и запорные элементы. В чертеже также указывается все дополнительные элементы, которые могут быть использованы в монтаже системы отопления. Подробная информация об этом дополнительном оборудовании и его монтаже также пошагово расписывается.

Выбор распределительного коллектора

Коллектор ещё в народе называют «гребенкой», потому как данный элемент системы отопления внешне напоминает гребешок для волос. В основании коллектора используется труба, к которой подходят многочисленные патрубки. В системе отопления лучевого типа используются два коллектора. Один коллектор устанавливается на подаче, а другой на обратке. Циркуляционный насос, как правило, устанавливается на входном коллекторе. Также здесь устанавливается многоходовой клапан, который оснащен термометром. В зависимости от заданной температуры термометр взаимодействует с клапаном, который увеличивает или уменьшает поступление нагретого теплоносителя в общий контур отопления.

После того как теплоноситель отдал тепло нагревательным приборам, по трубопроводу он возвращается в выходной коллектор. Соответственно после этого теплоноситель устремляется к отопительному котлу, где опять насыщается теплом. Также на входном коллекторе устанавливаются балансировочные элементы. Данные элементы регулируют количество теплоносителя, которое может пройти через коллектор. В общем, за правильное отопление помещения и оптимальный баланс нагрева, и отвечают эти оба коллектора.

Какие трубы выбрать?

Правильный выбор труб — это очень важный момент при проектировании и монтаже любой системы отопления. Но для системы, которая основана на лучевом принципе, этот момент важен вдвойне. Для данной системы лучше выбирать трубы, которые не обладают повышенной жесткостью. Всё это потому, что в лучевой системе отопления используется большое количество соединений. А каждое соединение — это фитинг. Соответственно, сопротивление жидкости в системе, где много фитинговых соединений, ощутимо возрастает. Чтобы в системе было меньше соединений, и используются более гибкие трубы. Очень хорошо зарекомендовали себя в данных системах шовные трубы из полиэтилена и металлопластиковые. Эти трубы как шланг, поступают в продажу в бухтах.

Полиэтиленовые и металлопластиковые трубы имеют специальную прослойку, которая препятствует попаданию воздуха в отопительную систему. При монтаже системы отопления лучевого типа нужно особое внимание уделить правильному размеру труб на разных участках.

Лучевая система с теплым полом

Как многие могли заметить, лучевая система отопления монтируется по тому же принципу, что и водяной теплый пол. В теории, можно теплый пол связать с радиаторами через одну гребенку. Этот способ будет особо востребован теми, кто хочет в некоторых комнатах смонтировать теплые полы, а в остальных радиаторы.

Если вы сделаете лучевую систему вместе с теплыми полами, она будет работоспособна. Но учитывайте, что теплый пол – низкотемпературная система, а радиаторы – высокотемпературная.

Если не продумать регулировку температуры, то в одном случае с теплыми полами в комнате вам будет жарко, в другом случае с радиаторами холодно. Имейте это в виду.

Есть еще одно побочное положительное свойство коллекторной системы отопления. А именно комфортный теплый пол. Дело в том, что когда монтируют лучевые системы отопления, то распределитель монтируют ближе к стоякам или центру помещения. При этом трубопроводы от распределителя до радиатора в 99 процентах случаев проходят по коридорам, заходят в комнаты через дверные проемы.

Да трубы в этом случае изолируют трубной изоляцией в один слой. Но многие монтажники знают, что изоляция толщиной 6-9 мм пропускает до 30-ти процентов тепла.

Вот почему, где проходят трубы лучевой системы отопления дома полы не холодные, а комфортно теплые. Одной системой отопления мы ловим двух зайцев. Мы получаем надежную систему отопления без стыков в строительных конструкциях и комфортные теплые полы.

Важные моменты монтажа

Как правило, в частном доме под котельную выделяется соответствующее помещение, в котором и располагаются все основные элементы системы отопления. Первым этапом монтажа системы является установка отопительного котла. После того как котел установлен, монтируются входной и выходной коллекторы. Данные элементы системы должны быть хорошо доступны. На выходном коллекторе необходимо также установить кран Маевского.

Ответы на частые вопросы по лучевой системе

Какой диаметр труб выбрать?

Чаще всего при монтаже лучевой системы за глаза хватает труб 16 диаметра. В редких случаях используется больший диаметр. Сейчас мы говорим само собой про диаметр труб от коллектора.

Как сделать в двухэтажном доме?

Многие задаются вопросом, как сделать лучевую систему в двухэтажном доме. Мы можете делать лучевую систему хоть в небоскребе. Главное – это на каждом этаже использовать свой коллектор отопления.

Можно ли сделать лучевую систему в квартире?

Да, можно. Напрямую от ТЭЦ это вряд ли получится сделать. А вот если у Вас своя система отопления или подключитесь к ТЭЦ через теплообменник, то все будет работать.

Лучше двухтрубная система или лучевая?

Заключение

По мнению многих пользователей, система отопления лучевого типа признана наилучшей из всех систем. Эта система позволяет экономить энергоресурсы, что в наше время немаловажно. Но как известно, максимальный уровень экономии достигается посредством снижения теплопотерь вашего жилища. Поэтому, экономить нужно лучше всего начинать с хорошей теплоизоляции здания.

Существует довольно большое разнообразие автономных систем отопления, которые предназначены для обогрева частных домов. В местах, где наблюдаются регулярные перебои электроснабжения или поблизости не проходит газовая магистраль, люди отдают предпочтение традиционным русским печам. Это наиболее яркий пример лучевой системы отопления частного дома.

Современное лучевое отопление

Разводка лучевой системы отопления

Русские печи имеют довольно большие размеры, что иногда создает трудности в их установке в загородных домах и тем более в городских квартирах. Однако технологии не стоят на месте, отопительные системы модифицируются и адаптируются под запросы современного человека.

По подводке труб от коллектора к радиаторам системы делятся на три типа:

• лучевая;
• двухтрубная;
• однотрубная.

Принцип работы лучевого обогрева базируется на том, что разводка подразумевается в отдельности для каждого радиатора. Это наиболее весомое преимущество данной системы. При необходимости радиаторы можно включать и отключать как группами или по отдельности.

Система оснащена специальным вентилем подачи тепла. Если на улице тепло или на кухне работают бытовые приборы, вентиль можно немного прикрутить. Благодаря возможности регулировать подачу тепла в комнаты, удается экономить топливо.

Особенности и сегменты лучевой разводки

Элементы лучевой отопительной системы

Система отопления, работа которой основывается на лучевом излучении, больше всего подходит для использования в многоквартирных домах или загородных/частных домах с несколькими этажами и большим количеством комнат. Это позволяет повысить эффективность работы всей отопительной системы, гарантирует качественную тепловую подачу и экономично потребуется ресурс.

Принцип работы лучевой системы отопления прост, но имеет свои особенности. Если в сооружении предусмотрено несколько этажей, коллекторы должны быть установлены на каждом. Причем в некоторых случаях целесообразно на этаж устанавливать не один, а несколько коллекторов, и от них разводить трубы. Эффективность оборудования будет неоспоримой в том случае, если дом хорошо утеплен и потери тепла минимальны.

Лучевая система отопления включает в себя несколько основных элементов, необходимых для качественной работы.

• Котел – основная деталь. От него подается тепло в трубы, а оттуда к радиаторам.
• Циркулярная насосная станция, благодаря которой обеспечивается необходимое давление в трубах и циркулирует теплоноситель.
• Коллектор, с помощью которого осуществляется равномерная подача и распределение тепла по всем помещениям.

Еще одна составляющая – шкаф. В нем удается скрыть распределительный коллектор, запорную арматуру и трубы. Конструкция проста, практична и функциональна.

Лучевая схема подключения отопления

Схема подключения циркуляционного насоса

В поисках наиболее оптимальной разновидности отопительной схемы, чаще всего отдают предпочтение лучевой поэтажной разводке трубопровода. Суть метода заключается в том, что все трубы и комплектующие скрыты в толще пола. Основной распределительный орган системы монтируют в нише стенового ограждения или в специальный шкаф.

Для реализации схемы подключения нужен циркулярный насос или несколько приборов, которые монтируют на каждой ветке или кольце. Чаще всего данную схему реализуют на базе одно- и двухтрубного монтажа, вытесняя тройниковый метод подключения.

Около стояка двухтрубной системы устанавливают подающий и обратный коллекторы. От них под полами проводят трубы к каждому радиатору, установленному на этаже.

Каждый из контуров приблизительно должен иметь одинаковую протяженность. Если по определенным причинам реализовать это невозможно, большой контур необходимо отдельно оснастить циркулярным насосом, автоматикой для регулировки температуры.

При этом показатели температуры на каждом контуре будут независимы друг от друга. Обусловлено это тем, что трубопровод будет находиться под стяжкой. Каждый радиатор дополнительно оснащают воздушным краном. Воздухоотводчики, как правило, устанавливают на коллекторе.

Прежде чем приступать к работе, нужно определить место расположения оборудования, составить бумажный список всего необходимого и схематически изобразить расположение выбранных радиаторов.

Лучевая отопительная система и теплый пол

Лучевая отопительная система и водяной теплый пол монтируются схожим способом. Пол с подогревом можно подсоединить к радиаторам через один коллектор. Такой подход чрезвычайно востребован среди людей, которые хотят утеплить полы в некоторых комнатах, а не по всей жилплощади.

Чрезвычайно важно предусмотреть регулировку температуры, в противном случае в комнате может быть слишком жарко или холодно. При организации теплого пола трубы необходимо изолировать в один слой. Изоляционный материал толщиной 6-10 мм пропускает не более 30% тепла.

Достоинства и недостатки

При лучевом отоплении ко всем радиаторам поступает теплоноситель с одинаковой температурой

Коллекторно-лучевая отопительная система вобрала в себя все достоинства своих предшественников, чем обусловлена популярность оборудования.

Основные достоинства:

• Эстетичность.
• С точки зрения гидравлики это самая совершенная отопительная система. К каждой батарее проведены индивидуальные линии, поэтому сегменты системы независимы.
• При желании или необходимости можно отключить любую батарею.
• Ко всем радиаторам поступает вода одинаковой температуры.
• Есть возможность оснастить систему средствами автоматического регулирования и управления в целом всей схемой.
• Минимальное количество соединений, какие-либо тройники отсутствуют.

Наиболее весомый недостаток – высокая стоимость оборудования и его установки. Затраты на дорогостоящие коллекторы и повышенный метраж трубопровода не может компенсировать отсутствие фитингов. Если здание имеет несколько этажей, стоимость оборудования удваивается, утраивается и т.д., в зависимости от количества этажей. Сама установка под полами в дальнейшем предполагает дополнительную работу по устройству напольного покрытия.

Модернизация любой лучевой системы не имеет особых сложностей, для ее реализации потребуется монтаж дополнительных клапанов с термостатической головкой на каждый радиатор, который подключен к системе. Благодаря термостату удается выставить наиболее оптимальный в конкретном случае температурный режим. Температура выше заданных человеком параметров подниматься не будет.

Модернизацию отопительной системы целесообразно проводить в тех зданиях, где каждое помещение разграничено по назначению. Например, для хранения товара нужен один температурный диапазон, а для комфортного пребывания в комнате людей уже другой.

В поисках наиболее подходящей отопительной системы обычно выясняется, что лучше всего подходит именно лучевая система, поскольку преимущественных особенностей у нее значительно больше, нежели недостатков. Последние упираются только в финансы, эффективность и производительность системы при этом на высоте. Средняя продолжительность работы оборудования для отопления составляет 50 лет.

Лучевая разводка: особенности и элементы

Современные многоквартирные жилые дома и частные коттеджи любой этажности все чаще оборудуются горизонтальными системами отопления. Необходимым элементом такой схемы является один или несколько (в многоквартирном доме – в каждом подъезде) вертикальных двухтрубных стояков, имеющих на каждом этаже ответвления/вводы в отдельные комнаты/квартиры. Дальнейшая прокладка трубопроводов ведется «горизонтальным» способом.

Устраивая подобные системы, строители неизменно сталкиваются в проблемой сложности выполнения прокладки отопительных труб до радиаторов. Трубопроводы вертикальных систем, проложенные по стенах сверху вниз, особо жильцам не мешали. Горизонтальные трубы, проложенные открыто вдоль стен, становятся фактором, препятствующим нормальному процессу эксплуатации помещений, плохо вписываются в их интерьеры. Поэтому применяются различные способы горизонтальной скрытой их прокладки.

Разводка трубопроводов при разветвленной тупиковой схеме.

Минимальные длины труб и гидравлические сопротивления схемы нивелируются взаимным перекрещиванием трубопроводов, приводящим к увеличению толщины стяжки (каждый ее сантиметр стоит от 40 руб/м2).

• Тупиковая схема с трубопроводами в стяжке или под плинтусом.

Схема разводки трубопроводов при двухтрубной тупиковой системе.

Отсутствие перекрещивания труб в схеме нивелируется необходимостью проделывать отверстия в стенах (в приведенной схеме нужно просверлить пять отверстий).

• Разводка трубопроводов по схеме с попутным движением воды (схемаТихельмана).

Разводка трубопроводов по схеме Тихельмана.

Здесь первый радиатор отопительного контура имеет кратчайшую длину «подачи» и наибольшую длину «обратки», последний радиатор – наоборот. Гидравлическое сопротивление, испытываемое теплоносителем при обтекании приборов схемы постоянное, что позволяет балансировать любое число радиаторов в ветке.

Схема разводки трубопроводов при коллекторно-лучевой системе.

Распространенность данной схемы постоянно растет. Трубы здесь прокладываются в стяжке пола попарно («подача» плюс «обратка»), подходя к каждому радиатору от коллекторов (соответственно «подающего» и «обратного»). Преимущество схемы – простота монтажа (никаких перекрещиваний труб и стенных отверстий). Недостаток – повышенные затраты, обусловленные большим расходом труб и допрасходами на коллекторы.

Дополнительное преимущество лучевой схемы – использование труб малых диаметров. Квартира (этаж частного дома) потребуют при периметриальной схеме разводки применять трубы d=25 и d=32 мм. Соответственно увеличится толщина стяжки, диаметр тройников, которыми подключаются радиаторы. Стоимость такого элемента соизмерима с ценой трубы.

Применение лучевой разводки, увеличивающее длину труб, дает конечную выгоду за счет уменьшения их диаметра.

При коллекторно-лучевой разводке распространен способ укладки труб в полу в стяжке, толщина которой составляет 50-80 мм. Сверху укладывается фанера, закрываемая финишным напольным покрытием (паркет, линолеум). Такая толщина стяжки вполне достаточна для свободного «замоноличивания» внутриквартирной (внутридомовой) лучевой разводки системы отопления.

Подключение радиаторов при коллекторно-лучевой схеме.

Используются металлопластиковые или трубы из сшитого полиэтилена (PEX-трубы), укладываемые в гофротрубе или в теплоизоляции. Безусловным преимуществом здесь обладают PEX-трубы. Согласно СниП «замоноличивать» в бетон можно только неразрывные соединения. PEX-трубы соединяются посредством натяжных фитингов, относящихся к неразрывным соединениям.

Даже без фитингов не всякая металлопластиковая труба однозначно подходит для укладки в стяжку пола. Продукция производителей страдает серьезным дефектом: слои алюминия и полиэтилена расслаиваются под воздействием многократно изменяющейся температуры теплоносителя. Ведь металл и пластик имеют различные коэффициенты объемного расширения. Поэтому соединяющий их клей должен быть:

• внутренне прочным (когезивным);
• адгезивным к алюминию и полиэтилену;
• гибким;
• эластичным;
• термостойким.

Этим требованиям удовлетворяют не все клеевые составы даже известных европейских производителей металлопластиковых труб, которые со временем расслаиваются, внутренний слой полиэтилена в такой трубе «схлопывается», уменьшая ее сечение. Нормальная работа системы нарушается, причем место неисправности найти практически невозможно – обычно «грешат» на неисправности термостатов, насосов и других изделий с подвижными узлами.

В свете вышесказанного рекомендуем читателям обратить внимание на металлопластиковые трубы фирмы VALTEC, использующей американский клей концерна DSM, обеспечивающий прочность соединения металл/пластик, адгезию и полное отсутствие расслоений.

В квартире с горизонтальной лучевой разводкой отопления (на этажах частных домов) устраиваются распределительные коллекторы (подачи и «обратки»), собирающие на своих выходах все подающие и обратные трубопроводы. Они размещаются в металлических шкафах специального исполнения, зачастую встраиваемых в перегородки сантехузлов и открывающиеся внутрь них.

Коллекторный шкаф с узлом учета тепловой энергии.

Коллекторы могут быть комплектными, представляющими собой отрезки толстых труб с отходящими патрубками, либо собираться на тройниках. Материалом этих устройств может служить:

• пластик;
• никелированная латунь;
• медь;
• нержавеющая сталь.

Многие известные производители отопительного оборудования (VALTEC и др.) выпускают готовые коллекторные блоки, объединяющие в себе подающий и обратный коллекторы, ручные настроечные клапаны (на коллекторе подачи), термостатические клапаны (на обратном коллекторе), автоматические воздухоотводчики, дренажные клапаны и кронштейны крепежные.

Комплектный коллекторный блок.

Задачу индивидуальной настройки теплового режима каждой однорадиаторной ветки коллекторно-лучевой системы отопления решают настроечные клапаны, имеющие встроенные расходомеры. Ветки получаются разной длины, а теплоноситель стремится течь наиболее коротким путем с минимальным гидросопротивлением. Короткие ветки он обтекает интенсивнее, сильнее прогревая установленные там радиаторы.

Настроечными клапанами на коллекторе подачи изменяют расход воды (антифриза), заужая их условные проходы в коротких контурах, и расширяя в длинных. Настройка – процесс кропотливый, а настроечный клапан не предназначен оперативно перекрывать или открывать проток теплоносителя по контурам. Эту функцию выполняют термостатические клапаны.

Термоклапаны на коллекторе – «обратке» – это вентили, плавно перекрывающие поток вручную или автоматически. Лучевая система отопления легко гидравлически балансируется.

Нередко в помещении установлен всего не один отопительный прибор, а несколько. Подводить к каждому радиатору отдельную двухтрубную петлю-ветку при коллектроно-лучевой разводке нерационально. Лучше до каждой комнаты проложить отдельную ветку, которая внутри помещения обойдет несколько отопительных приборов, реализуя тупиковую или попутную схему.

Схема комбинированной разводки системы отопления.

Рассчитывают такую систему как лучевую. Ветки, снабжающие теплоносителем несколько радиаторов, подвергаются отдельному расчету как тупиковые или попутные. В современных системах радиаторы снабжаются термоклапанами (терморегуляторами), настраиваемыми пользователями на разные температуры, исходя из текущих требований комфортности нахождения в помещении. Стабильность температурного режима в помещении становится трудно поддерживать.

Оказывается можно избавиться от нестабильности, одновременно уменьшив затраты на подключение радиаторов, соединяя их по т.наз. «проходной схеме».

«Проходная» схема соединения радиаторов.

Термоклапан ставится только на первый в контуре радиатор, регулируя расход теплоносителя по всем последовательно включенным отопительным приборам. Они воспринимаются как один радиатор. Сложности балансировки возникнут при многосекционных приборах (по 10 и более секций).

Лучевая система отопления является оптимальным выбором способа теплоснабжения для домов с большим количеством комнат и подсобных помещений или для зданий, в которых насчитывается несколько этажей. Благодаря ее монтажу значительно повышается эффективность работы оборудования и качество теплопередачи, поскольку отсутствуют излишние теплопотери. На фото можно увидеть, как выглядит один из вариантов коллекторной схемы обогрева дома.

Принцип функционирования лучевой разводки несложен, но имеет ряд особенностей. Он подразумевает расположение на каждом этаже нескольких коллекторов для отопления. от которых организуют прокладку трубопроводов для прямой и обратной подачи теплоносителя (детальнее: “Прокладка трубопроводов отопления по правильной схеме “). Если создается лучевая разводка системы отопления, инструкция к такой схеме регламентирует монтаж элементов конструкции в цементную стяжку.

Лучевое отопление частного дома представляет собой конструкцию, состоящую из нескольких главных элементов:

1. Нагревательный котел . Этот прибор является отправной точкой, поскольку из него горячий теплоноситель направляется в трубопроводы и радиаторы. Мощность теплоагрегата должна соответствовать теплоотдаче отопительного оборудования. Здесь имеется следующий нюанс: лучевая схема разводки системы отопления в отличие от других вариантов разводки трубопровода обладает большей степенью теплопотерь, что непременно нужно учитывать при расчете параметров оборудования.
2. Циркуляционный насос . Согласно особенности своего устройства, лучевая разводка отопления относится к закрытому типу и для ее функционирования требуется принудительная циркуляция жидкого теплоносителя. Для этой цели устанавливают специальный насос, создающий определенное давление и перекачивающий жидкость. В результате обеспечивается необходимый температурный режим, гарантирующий эффективную работу системы теплоснабжения.

• высокая эффективность распределения теплоносителя;
• возможность дифференцированного регулирования потока теплоносителя через каждый контур вплоть до полного отключения отдельных контуров или радиаторов без негативного воздействия на другие контуры отопления;
• возможность автоматизации процесса терморегулирования помещений, легкая интеграция в системы «Умный дом» посредством установки программируемых датчиков в отдельно взятых помещениях;

Автоматическая двухтрубная лучевая система отопления. Коллекторный шкаф

• обязательная принудительная циркуляция теплоносителя позволяет снизить зазор между температурой выходящего из котла и «обратного» теплоносителя;
• грамотно выполненный расчет подобной лучевой схемы отопления с использованием контуров теплого пола позволяет отказаться даже от использования радиаторов.

• нагревательный котел;
• подводящая магистраль;
• вход у коллектора.

Устройство, преимущества и недостатки лучевой системы отопления

Разводка отопительного трубопровода должна выполняться до начала внутренних ремонтных работ. Если этого не сделать, тогда нужно будет срывать стяжку, прокладывать трубы и вновь заливать полы специальным раствором.

• на всех контурах коллекторы в обязательном порядке снабжают термостатическими клапанами и приборами, регулирующими расход теплоносителя;
• при реализации схемы разводки труб для системы теплого пола используют термостатические головки и электротепловые приводы. Благодаря данным приборам конструкция пола с обогревом немедленно реагирует на изменение температуры воздуха в помещении, поддерживая в нем комфорт и уют;
• при выборе типа распределительной системы нужно знать, что она может быть выполненной по стандартной или индивидуальной схеме. Профессионалы советуют отдавать предпочтение второму варианту. В индивидуальных системах тогда не только котел функционирует в нормальном режиме, но и нет значительных температурных перепадов, а топливо расходуется в экономном режиме. Теплые полы, сделанные с применением индивидуальной лучевой схемы разводки, можно обустраивать в любом здании.

• наличие возможности скрыть прокладку трубопровода и других элементов оборудования;
• отсутствие соединений и как результат слабых мест между коллектором и радиаторами отопления;
• несложный монтаж системы и выполнение работ самостоятельно, даже не имея особых навыков. Количество соединений минимально и поэтому сборка выполняется в кратчайшие сроки;
• стабильное функционирование отопительной конструкции. В случае использования лучевого способа разводки отсутствует вероятность гидравлических ударов. Особо данная проблема актуальна в том случае, когда предстоит монтаж импортной сантехники, для которой граничное давление равно 3 атмосферам;
• чтобы отремонтировать или заменить поврежденные участки трубопровода, достаточно отключить луч схемы, а вся система будет продолжать функционировать в прежнем режиме;
• оборудование имеет доступную стоимость, как и все его комплектующие;
• упрощение процесса проектирования и монтажа отопительной конструкции по причине использования труб одинакового диаметра, идущих от гребенки.

Лучевая отопительная система отличается эффективностью, производительностью, недорогой ценой, безопасностью и комфортом. Применять данную схему можно в любом по назначению здании, начиная от собственного дома и заканчивая крупным офисным зданием.

Комфортная жизнь в тёплом загородном доме зависит не только от котла. Здесь значение имеет всё: от диаметра труб до разводки отопления. Тройниковая система отходит в небытие: слишком маленькая эффективность и «неповоротливость». Нельзя ни температуру в помещениях на разном уровне установить, ни ремонт зимой без выселения домочадцев сделать.
