Для чего нужна схема отопления 2-х этажного частного дома и ее основные составляющие

Задача подбора оборудования для – не из простых. Для ее решения нужно обладать комплексом инженерных познаний, данными математика и практическим опытом. Профессионалы справляются с проектированием отопления для частного дома за несколько часов. У любителя на это может уйти несколько дней. В этом случае вам пригодится полезная и важная информация о формулах для расчета, типах и видах отопительных систем, особенностях отопительных приборов с разными теплоносителями.

Прежде всего, разберемся, что такое схема отопления. Это графический план, в котором обозначены все места размещения элементов системы отопления и способы их соединения в единую сеть.

В частном доме отопление может иметь только замкнутый контур по понятным причинам, ведь основной источник тепла находится в самом здании.

Самый простой пример схемы – единая замкнутая труба, которая опоясывает здание по периметру. Теплоноситель нагревается в и, постепенно остывая, проходит по контуру, возвращаясь к первоначальной точке чтобы снова согреться. Так раньше делали своими руками частных домов. Схема такого контура предельно проста, и, казалось бы, зачем изобретать что-то новое? Но у этой простой системы были значительные недостатки – полноценно прогревались только первые комнаты на пути от . Тем помещениям, которые находились в конце кольца отопления, не везло. Температурный режим там был неудовлетворительным. На стенках разрасталась плесень, и находится в них длительное время было некомфортно. Кроме того, для полноценного обогрева требовалась объемная , а с ней не установишь мебель к стенкам.

На смену ей пришли современные отопительные приборы, с изящными , разными теплоносителями и сложными системами разводки, позволяющими равномерно распределять тепло по всему дому.

Для большей эффективности в современных домах используют комбинированное отопление. Используют, к примеру, традиционный водяной контур с и , которые включают для обогрева ванной комнаты или в жилых помещениях.

В качестве генераторов тепла применяют на твердом или жидком топливе, теплонасосы, солнечные коллекторы и другие .

Кроме источника тепла, следует определиться, будет ли контур теплоносителя иметь принудительное или самотечное движение. Этот фактор – тоже один из важнейших в построении схемы. Для естественной циркуляции необходим тщательный расчет уклона трубы и . С принудительной циркуляцией немного проще, движение осуществляется с помощью электронасоса, но тепло в доме будет зависеть от наличия электроэнергии. Жители загородных домовладений знают, что как раз наличие этой электроэнергии зависит от многих факторов и не является гарантированным.

Еще один важный момент для выбора схемы – тип теплоносителя. В его роли может выступать вода, воздух или масло. Если выбор сделан в пользу воздуха – то это, скорее всего, или . Воздух можно обогревать с помощью электроприборов – или инфракрасных излучателей. Вода – наиболее часто используемый вид теплоносителя. Она хорошо держит тепло, легко нагревается. Для сохранности трубопровода в воду добавляют антикоррозийные вещества и устанавливают для сбора осадка.

Совет! Если отопление установлено на даче и обогрев здания носит периодический характер, в воду добавляют антифриз. Так в отсутствие хозяев теплоноситель не замерзнет и не разорвет трубы.

Масляные электрические обогреватели – отличный вариант, если вы можете позволить себе большие расходы на электроэнергию. Они эффективно нагревают помещение, долго держат тепло даже после выключения.

Подобрав тип отопления, особенности , контура и теплоносителя, вы можете приступать к созданию схемы. Вот несколько примеров того, как выглядит проект отопления:

Как выбрать источник тепловой энергии

Чаще всего источник тепловой энергии подбирают не из соображений экономии или удобства, а вынужденно, руководствуясь особенностями расположения жилья и удаленности его от необходимых коммуникаций. Если нет электричества, понятно, что установить электрические обогреватели не получится. Отсутствие магистрали сетевого газа заставит вас сделать выбор в пользу твердого топлива, а отсутствие подъездных путей к дому – и вовсе обратиться к альтернативным источникам энергии. Рассмотрим разные варианты отопления и их особенности.

Отопление частного дома электричеством: основные нюансы

Существует два способа электрического отопления в частном доме:

• с помощью , подключенных к сети;
• с помощью , являющегося частью системы отопления с радиаторами.

Споры о том, что лучше – отдельные калориферы или , продолжаются постоянно. Сторонники электро котлов в качестве аргумента приводят длительное сохранение тепла в системе. То есть традиционный теплоноситель медленно остывает, и, следовательно, такая система более эффективна и экономична. С другой стороны, конвекторы и масляные обогреватели нагревают комнату гораздо быстрее, а инфракрасные излучатели согревают предметы в помещении, каждый из которых становится своеобразной батареей.

Все бы хорошо, но учтите, что при выборе такого отопления вы попадаете в прямую зависимость от поставщика электроэнергии, а они, как говорилось выше, порой подводят.

Кроме того, электросеть в доме должна быть готова к такой нагрузке, ведь приборы отопления потребляют большое количество киловатт. То есть, хоть и не надо создавать проект отопления, придется тщательно подойти к разработке проекта электроснабжения жилища.

И последняя сложность, с которой придется столкнуться: стоимость электричества. На сегодняшний день расценки на электроэнергию достаточно высоки, не смотря на то, что наше государство производит его в огромных количествах, достаточных даже для продажи за рубеж. Такое отопление влетит вам в копеечку.

Если говорить о том, какая система больше подходит для двухэтажного дома, то прислушайтесь к мнению профессионалов. А они советуют использовать для многоэтажных конструкций закрытые системы, гарантирующие равномерный прогрев всего контура.

Варианты циркуляции в системе

Мы уже затронули тему принудительной или естественной циркуляции в закрытых и открытых системах. Следует дополнить, что принцип естественного движения теплоносителя подходит лишь для систем, обогревающих небольшие площади и оборудованных маломощными котлами. Максимальная длина трубопровода в таком контуре – 30 метров. Гравитационные системы отопления двухэтажных домов – большая редкость. Коэффициент полезного действия у такого отопления ниже, чем у конструкций с насосом.

Сравним основные плюсы и минусы обогрева с естественной или принудительной циркуляцией:

Естественная	Принудительная
Плюсы
Не зависит от источника электроэнергии	Можно использовать в помещениях со сложной геометрией и располагать трубы, исходя из соображений максимальной эстетичности
Экономична, так как не нуждается в дополнительном насосе	Удобно регулировать температурный режим в помещении
Не издает посторонних шумов и вибрации	Можно использовать для многоэтажных зданий
Простота в установке и обслуживании	Работает с трубопроводом небольшого диаметра
Работает еще какое-то время после отключения котла	Имеет длительный срок эксплуатации
Минусы
Долго нагревается	Шум насоса во время работы
Не может использовать полимерные трубы	Зависимость от источника электроэнергии
Не подходит для многоэтажных зданий
Схемы
Схема отопления двухэтажного дома с естественной циркуляцией	Схема отопления с принудительной циркуляцией двухэтажного дома

Типы разводки их особенности

Схема разводки системы отопления в частном доме – результат работы инженерной мысли, не стоит недооценивать этот процесс.

Разводки можно условно поделить на три категории:

• по направлению на вертикальные или горизонтальные;
• по трубопроводу на двухтрубные или однотрубные;
• по направлению движения на тупиковые и встречные.

В проекте отопления двухэтажного дома должны присутствовать два вида из перечисленных категорий. Нельзя сказать, что какие-то из указанных видов являются хорошими или плохими, в каждом конкретном случае следует подбирать оптимальный вариант. Но как это сделать?

Первый выбор – однотрубная или двухтрубная разводка отопления в частном доме? В этом вопросе мнения расходятся кардинально, и следует изучить все аргументы, прежде чем прийти к решению.

Как выглядят однотрубные системы

Однотрубная система отопления частного дома выглядит как один контур с котлом и радиаторами. Он идеально подходит для строения в один этаж. Здесь всего один стояк, к которому подсоединены все остальные приборы.

Однотрубная система может быть горизонтальной или вертикальной, в зависимости от расположения стояка.

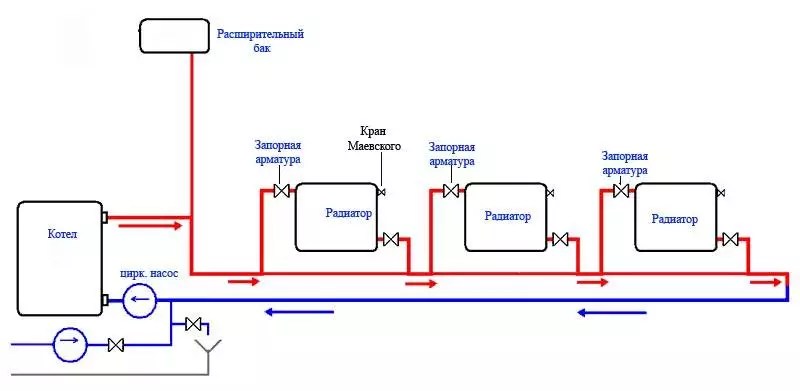

Схема однотрубной системы отопления с нижней разводкой:

Если такой тип системы применяется для двухэтажного строения, используют вертикальный стояк. Схема однотрубной системы отопления двухэтажного дома с вертикальным стояком:

Преимущества и недостатки однотрубной разводки:

К сведению! Современные радиаторы имеют регуляторы и клапаны, которые позволяют регулировать температуру даже при однотрубной разводке.

Что представляют собой двухтрубные системы

Двухтрубная система отопления с верхней разводкой дает теплоносителю подняться вверх и далее перемещаться к каждому радиатору по отдельности. Таким образом, к каждой подходит два трубопровода с входящим и исходящим потоком.

Пример схемы двухтрубной системы отопления двухэтажного частного дома:

Преимущества и недостатки такого контура:

К сведению! Специалисты по системам отопления рекомендуют устанавливать на каждом радиаторе термокраны и сливные краны для срочного ремонта.

Немецкая практичность: схема Тихельмана

Инженер из Германии Альберт Тихельман первым предложил изменить принцип работы обратки в системе отопления. Смысл системы Тихельмана в двухэтажном доме в том, что все контуры циркуляции имеют одинаковую протяженность, что позволяет поддерживать постоянное равномерное давление.

Схема Тихельмана для двухэтажного дома:

Конструкция Тихельмана должна охватывать все здание, объединяя этажи. Специалисты рекомендуют дополнительно установить на каждом этаже насос для циркуляции теплоносителя. Некоторые рекомендуют устанавливать один общий вертикальный стояк и уже от него делать разводку по этажам. Для лучшей регулировки температурного режима в помещениях в контуре устанавливаются балансировочные краны. Они позволяют производить точную поэтажную настройку.

Что хорошо и что плохо в петле Тихельмана на два этажа:

Сейчас система Тихельмана – одна из самых популярных среди владельцев загородных домовладений.

Современный стиль: схема «Ленинградка»

В классической системе отопления «Ленинградка» для двухэтажного дома батареи отопления выставляют на одном уровне по периметру здания. По расположению трубопровода она может быть вертикальной или горизонтальной. Для двухэтажного здания характерно использование вертикального трубопровода. Его сложнее монтировать, но эффективность работы такой системы намного выше горизонтальной.

Ленинградская система отопления, схема для двухэтажного дома:

В современном проектировании подобных систем активно используются , фитинги, и другое дополнительное оборудование, которое значительно повышает КПД контура. Для циркуляции теплоносителя можно использовать насос, но «Ленинградка» справится и с естественной циркуляцией.

Преимущества и недостатки схемы:

Коллекторная система отопления: особенности и преимущества

У коллекторной схемы отопления двухэтажного дома есть главная отличительная особенность: к каждой батарее идет собственная подводка. Это дает возможность регулировать нагрев каждого радиатора или вовсе его отключить при необходимости. Основной элемент такого контура – коллектор. Это фрагмент трубы большого диаметра с одним входом и множеством исходящих трубок. К каждому выходу можно подключить свой контур.

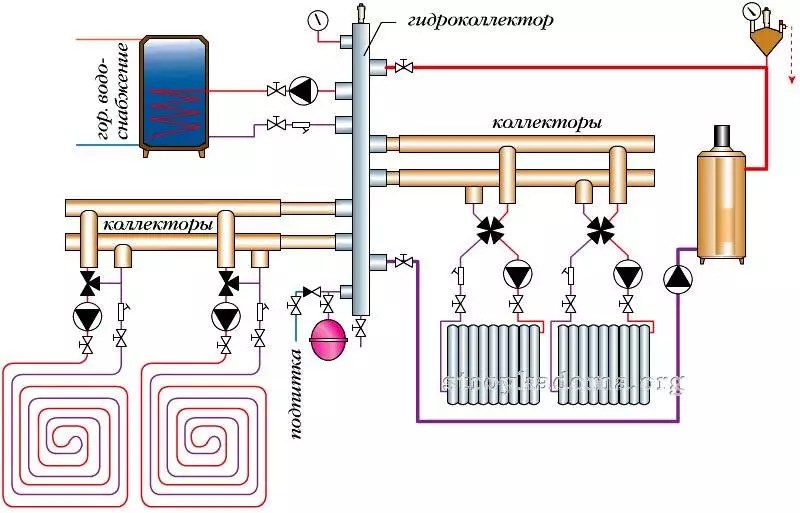

Схема коллекторного контура:

Теперь о преимуществах и недостатках такой системы:

Чтобы лучше представить себе особенности коллекторного отопления двухэтажного дома, видео материал по теме:

Лучевая система отопления и ее схема

Использование лучевой системы отопления двухэтажного дома – один из самых эффективных вариантов. Он гарантированно обеспечит ваше жилище теплом и при этом позволит сэкономить на энергии. В этом случае потребуется установить не один, а несколько коллекторов, по одному на этаж. И, кроме того, на каждый этаж монтируется своя и подающая и обратная ветка.

Важно! Для лучевого отопления дома важно тщательно утеплить стены.

Схема лучевой разводки:

Положительные и отрицательные моменты:

Лучевая система отлично подходит для многоэтажных конструкций. Не смысла устанавливать ее в с небольшим количеством помещений.

Теплотехнический расчет системы отопления: для чего он нужен

Признак профессионального подхода к разработке схемы отопления – расчет теплопотерь. Нужно ли делать его, если речь идет всего лишь о частном домовладении в пару этажей?

Что даст нам такой расчет:

• установим, какой мощности потребуется котел;
• рассчитаем количество радиаторов для каждой комнаты;
• узнаем, в какую сумму будет обходиться обогрев дома;
• поймем, как можно избежать теплопотерь;
• определим вероятность разрушения стройматериалов и отделки от сырости и перепадов температур.

Сложность только в том, что трудно сделать расчет отопления частного дома своими руками. На это уйдет много времени и нервов. Так что, приступая к расчетам, запаситесь терпением и калькуляторами, упрощающими процесс.

Расчет мощности котла отопления по площади дома, формула

Если вы ошибетесь с выбором котла, учтите, что результатом будет перерасход топлива и уменьшение срока эксплуатации системы. Если котел работает на твердом топливе, то придется гораздо чаще производить его чистку.

Совет! Рассчитывая необходимую мощность котла, заложите небольшой запас на случай экстремального понижения температуры.

Перед началом расчет следует определить возможные теплопотери здания. Это очень сложная часть работы, требующая учитывать множество показателей.

На размеры теплопотерь влияют материалы стен, и . Следует учитывать наличие теплых полов и тип применяемой разводки. Организации, профессионально занимающиеся подобными расчетами, учитывают даже бытовую технику в доме, от которой может производится тепло в процессе эксплуатации. Но такая точность, в принципе, ни к чему.

В упрощенном варианте считается, что для средней полосы достаточно одного киловатта тепловой энергии для обогрева десяти квадратных метров площади. Таким образом, если площадь вашего дома, например, 100 квадратов, то следует прибрести котел с мощностью 10 киловатт. Такая норма соответствует стандартным помещениям со стандартной высотой потолков. Если же дом имеет нестандартные габариты, придется все же заняться расчетами.

Если дело всего лишь в высоких потолках, поступите просто: рассчитайте и примените коэффициент. Если взять за единицу стандартную высоту в 270 сантиметров, то при высоте, к примеру, в 320 сантиметров вы получите коэффициент 1.2. Его и применяйте. Таким образом, умножая наши десять киловатт (при ста квадратах) на 1.2 получим требуемую мощность в 12 киловатт.

Еще один важный коэффициент – климатический. То есть 1 киловатт – это для средней полосы России. А для северных регионов потребуется минимум 2, для подмосковья – 1.5, для юга – 0,9. При расчете следует это учитывать.

Отправить результат мне на почту

Расчет расширительного бака и его особенности

Задача расширительного бачка – поддерживать оптимальное давление в системе, не допуская гидроудара и разрыва трубопровода. При открытой системе расчет размера бака не особенно важен. Это просто емкость на чердаке. Лучше взять большой резервуар, чтобы вода не вылилась, даже если она закипит в трубах.

Гораздо сложнее, если система закрытая.

Для расчета потребуется вычислить полный объем контура с и радиаторами. В технической документации батарей есть указание на объем теплоносителя. Остается только посчитать объем трубопровода, используя формулы для шестого класса общеобразовательной школы. Понятно, что совершенно точной цифры вы не получите, да это и не важно. Возвращаясь к теме упрощенных расчетов, отметим, что в среднем на 1 киловатт мощности котла приходится примерно 15 литров теплоносителя при условии использования современного оборудования. То есть для нашего гипотетического дома в 100 квадратов и котла в 10 киловатт потребуется 150 литров воды. Дальше нужно применить формулу:

Объем бака = объем теплоносителя х 0.04 (4% - коэффициент расширения)/ величина эффективности мембраны в баке.

Последний показатель не сложно найти в технической документации к расширительному бачку. Если процедура показалась вам слишком сложной, используйте калькулятор.

Оптимальная схема отопления 2-х этажного частного дома выбирается с учетом множества факторов: эффективности, стоимости и сложности монтажа, наличия надежного электроснабжения и периодичности использования. Вдобавок проекты систем водяного обогрева должны учесть ряд личных требований заказчика к дизайну интерьеров комнат, которые сможет удовлетворить не каждый тип разводки труб и отопительных приборов.

Возможные варианты

Чтобы правильно подобрать подходящий способ разводки, есть смысл взять существующие схемы отопления, пригодные для домов с двумя этажами, и разобрать плюсы и минусы каждой из них. Чаще всего рассматриваются и внедряются такие варианты:

• однотрубная горизонтальная схема («ленинградка»);
• однотрубная система отопления двухэтажного дома с вертикальными стояками и естественным движением теплоносителя;
• двухтрубная тупиковая схема с ветвями равной длины либо кольцевая попутная система с циркуляционным насосом;
• коллекторная схема отопления двухэтажного дома с принудительной циркуляцией воды;
• водяные теплые полы;
• плинтусное отопление, тоже двухтрубное.

Варианты разводок, предусматривающие установку радиаторов, могут быть как открытого типа (сообщающиеся с атмосферой), так и закрытого типа (работающие с избыточным давлением). Домовладельцам, желающим предусмотреть подогрев воды на хозяйственные нужды, следует знать, что схема отопления двухэтажного дома с двухконтурным теплогенератором не отличается от разводки, подведенной к обычному котлу с 1 контуром. Разница заключается в эксплуатации: любая система отопления двухэтажного дома с двухконтурным котлом греет воду для радиаторов и ГВС поочередно. Когда открыт кран горячей воды, то нагрев теплоносителя прекращается, агрегат полностью переключается на ГВС.

Одна магистраль: плюсы и минусы

Однотрубная система отопления двухэтажного дома — схема «ленинградка» — состоит из одной магистрали, проложенной по периметру здания горизонтально, над полом каждого этажа. Отопительные приборы подсоединяются к магистрали 2 концами, поочередно. Эта разновидность тепловой сети хорошо подходит для домов, где два этажа занимают небольшую площадь (до 80 м² каждый). Этому есть причины:

1. Теплоноситель, поступающий в каждый последующий радиатор, имеет все более низкую температуру из-за подмешивания охлажденной воды из предыдущих батарей. Поэтому протяженность кольца ограничена 4-5 отопительными приборами.
2. Чтобы хорошо обогревать второй этаж и комнаты, где стоят последние по счету батареи, их теплоотдачу следует увеличить путем добора секций.
3. Горизонтальная сеть двухэтажного дома с естественной циркуляцией должна выполняться с большим уклоном (до 1 см на 1 м погонный трубы). Котел ставится в углублении, а на чердаке располагается расширительный бак, сообщающийся с атмосферой.

Ленинградская разводка отопления двухэтажного дома с принудительной подачей теплоносителя работает гораздо стабильнее и эффективнее, чем методом самотека. Для естественной циркуляции в частном доме лучше сделать вертикальные стояки, пронизывающие перекрытия и раздающие тепло радиаторам у окон. Подача воды в стояки осуществляется от горизонтального коллектора, проложенного в чердачном помещении, возврат в котел — по такой же магистрали, идущей над полом 1 этажа.

Как и в первом случае, открытый расширительный бак ставится на чердаке 2-этажного коттеджа, а магистрали прокладываются с уклоном. Если система отопления закрытая, то уклоны требуются минимальные (3 мм на погонный метр трубы), а мембранный бачок ставится в котельной.

Однотрубные разводки отопления двухэтажного дома хоть и недороги в монтаже, но сложны в расчете и исполнении.

Да и не всякому хозяину понравится, когда по части помещений проходят трубопроводы большого диаметра, их приходится прятать под короба.

Оптимальное решение — 2 магистрали

Двухтрубная система отопления двухэтажного дома хороша тем, что теплоноситель направляется к отопительным приборам по одной трубе, а возвращается — по другой. В частном домостроительстве используется 3 вида таких систем:

• тупиковая, в ней теплоноситель доходит до последней батареи и течет назад, потоки движутся навстречу друг другу;
• попутная, где подающий и обратный поток протекает в 1 направлении, а схема представляет собой замкнутое кольцо;
• коллекторная, отличающаяся индивидуальной подачей нагретой воды к каждому радиатору от распределительного коллектора.

Все двухтрубные схемы водяного отопления для 2-этажного частного дома своими руками выполнить несложно, в этом их преимущество. Если архитектура здания не слишком сложна, а площадь не превышает 300 м², то собрать сеть трубопроводов можно без предварительных расчетов. Подача от котла делается трубой 25-32 мм, ветви — 20-25 мм, а подводки — 16 мм. Подразумевается, что теплоноситель побуждается к движению насосом. Самотечное отопление двухэтажного дома, когда через все комнаты проходит две больших трубы, не понравится никому.

Тупиковая и попутная схемы схожи в монтаже, а при устройстве коллекторной системы трубопроводы придется проложить напрямую к батареям в полу. Это вариант для застройщиков, имеющих высокие требования к интерьерам помещений, поскольку на стенах комнат не будет видно труб. Его тоже можно реализовать в частном доме своими руками, хотя оборудование и материалы обойдутся дороже, чем при тупиковой схеме.

При устройстве тупиковой системы важно все радиаторы, установленные в двухэтажном доме, поровну разделить на группы, чтобы протянуть к ним ветви одинаковой длины. Принято делать так: 2 ветви на 1 этаже, еще две — на втором, подача теплоносителя наверх — прямо от котла по стояку. Попутная схема реализуется иначе: подающий трубопровод прокладывается горизонтально от первого до последнего прибора, а обратный начинается от первого и направляется к котлу, собирая остывшую воду из всех батарей. Так, по периметру дома образуется кольцо, обслуживающее все радиаторы.

Двухтрубные системы объединяются общими преимуществами:

• подачей во все отопительные приборы теплоносителя с одинаковой температурой;
• надежностью в работе;
• удобством балансировки, особенно попутной схемы;
• возможностью эффективно управлять работой отопления с помощью различной автоматики;
• простотой монтажа, выполняемого своими руками.

Греющий пол и плинтус

Трубы с горячей водой, уложенные в полу с расчетным шагом, позволяют равномерно обогревать помещения всей поверхностью напольного покрытия. От каждого греющего контура, чья длина не превышает 100 м, подводки сходятся к коллектору со смесительным узлом, обеспечивающему потребный расход теплоносителя и его температуру в пределах +35°…+45°С (максимум +55°С). Коллектор запитан напрямую от котла одной веткой и управляет отоплением на 2 этажах одновременно. Позитивные стороны теплого пола:

• равномерный прогрев пространства комнат;
• отопление комфортно для людей, поскольку обогрев идет снизу;
• низкая температура воды позволяет сэкономить на энергоносителях до 15%;
• возможен любой уровень автоматизации системы — работа от терморегуляторов, погодных датчиков либо по программе, заложенной в контроллер;
• системой с контроллером можно управлять на расстоянии — посредством GSM-связи или интернета.

Подобные системы автоматического регулирования внедряются и в коллекторную схему двухэтажного коттеджа. Недостаток теплых полов — высокая стоимость материалов и монтажных работ, которые сложно выполнить самостоятельно.

Греющие плинтусы — подходящий вариант для любого частного дома, не только двухэтажного. Эти отопительные приборы в виде больших плинтусов представляют собой медные либо алюминиевые конвекторы, соединенные по двухтрубной схеме. Они опоясывают помещения по периметру, нагревая воздух со всех сторон. Плинтусное отопление легко монтируется и удовлетворяет любым требованиям к дизайну интерьера.

Правильно оборудованная отопительная система гарантирует комфортабельность любого жилища. Особенно тщательного планирования требует схема отопления двухэтажного дома, потому что в нем присутствует необходимость подъема воды в трубах на дополнительную высоту.

Под водяной (СО) жилого строения с двумя этажами понимают комплекс элементов, включающий в себя трубопроводы, котел, фитинги, датчики контроля температуры и другие узлы. Если их правильно выбрать и установить, эксплуатационные затраты на обогрев жилища можно существенно снизить и при этом наслаждаться по-настоящему комфортным микроклиматом.

Водяная система отопления 2-х этажного жилого здания

Современная система отопления двухэтажного дома бывает разных видов:

• двух- и однотрубная;
• с верхней и нижней разводкой;
• с естественной циркуляцией и с принудительной;
• со стояками горизонтальной и вертикальной конструкции;
• с магистральным вариантом перемещения теплоносителя и с тупиковым.

Отопление с магистральным вариантом перемещения теплоносителя

В каждом конкретном случае владельцем коттеджа подбирается наиболее эффективная СО, которая обеспечивает поддержание заданной температуры в жилище в течение определенного времени, имеет простое, функциональное и удобное управление, дает возможность обустроить систему «теплый пол».

Оптимальным признается вариант обогрева, когда все оборудование, из которого состоит система отопления двухэтажного дома, функционирует в автоматическом режиме.

Поговорим о том, какую СО лучше всего ставить в коттедже с двумя этажами.

Самой простой считается СО под названием «Ленинградка». Она была очень популярной в советские времена благодаря тому, что делала владельца загородного коттеджа полностью независимым от центральной системы отопления. «Ленинградка» – это экономичная однотрубная схема обогрева, которую несложно сделать своими руками. Такая СО работает с и с электрическим, с печами из кирпича, куда загружают торфяные брикеты, дрова, уголь.

СО «Ленинградка» для частного дома

«Ленинградка» дает возможность в два раза уменьшить количество труб, необходимых для организации обогрева жилья, по сравнению с двухтрубной системой. К другим ее достоинствам относят:

• малую трудоемкость монтажа (как было сказано, все можно сделать своими руками) и его «бюджетность»;
• возможность простого ремонта в процессе эксплуатации;
• сохранение элегантного интерьера в доме (чем меньше труб, тем незаметнее они в помещении);
• возможность монтажа системы «теплый пол» (при соблюдении определенных условий) и установки под дверными проемами «главной» трубы (подающей теплоноситель для парового отопления).

«Ленинградка» может быть «спрятана» под пол, ее несложно провести и над ним, установку труб для водяного отопления разрешается выполнять и вертикально, и горизонтально. Казалось бы – лучше системы не найти. К сожалению, все не так радужно. Во-первых, «Ленинградка» больше подходит для одноэтажных построек. Отопление двухэтажного дома с ее помощью связано с рядом серьезных затруднений, которые, впрочем, при желании можно разрешить своими руками со сравнительно небольшими затратами. Во-вторых, «Ленинградка» при горизонтальном монтаже не позволяет сделать «теплый пол».

Установка труб для водяного отопления

Также описываемая однотрубная СО требует применения сварочного оборудования и обязательной проверки (весьма сложной и длительной) герметичности полученных сварных соединений, повышения давления внутри системы. Главным же ее недостатком многие считают то, что теплоотдача от радиаторов, стоящих в разных комнатах, является неравномерной. По этим причинам двухтрубная СО в разы лучше «Ленинградки».

Такая схема отопления двухэтажного дома лишена большинства «минусов», которые имеет однотрубная конструкция. Правда, для ее монтажа требуется больше труб и других материалов. Но организация качественного отопления частного строения, несомненно, важнее.

Двухтрубная система функционирует по следующей схеме: по одной магистрали теплоноситель идет вверх, а по другой – возвращается. Для выполнения такой схемы своими руками допускается применение любых труб и типов отопительных батарей. Радиаторы при этом подключают по-разному. Если трубопровод «спрятан» под пол либо обе трубы магистрали расположены под батареей, обратку и сам теплоноситель подключают к нижним радиаторным патрубкам.

Схема подключения радиаторов

Эффективность теплоотдачи нагревательных элементов в этом случае может быть не очень высокой, так как верхний участок батареи не всегда прогревается. Не рекомендуется использовать такую схему подсоединения труб водяного обогрева, если устанавливаются радиаторы из чугуна. Лучше в данной ситуации использовать более современные панельные батареи.

Второй способ – обратка подсоединяется снизу, а теплоноситель – сверху (с одной стороны). При таком способе подключения двухтрубная разводка функционирует намного эффективнее. Но она не подходит для батарей с большим количеством (свыше 15) секций – теплопотери при наличии 16 и более секций становятся критичными.

Подключения 2-х трубной разводки

Наиболее популярными являются проекты обогрева частного жилища в два этажа, в которых используется перекрестный (диагональный) способ подключения труб своими руками:

• с одной стороны (сверху) к радиатору подходит теплоноситель;
• обратка подсоединяется с другой стороны снизу.

Двухтрубная разводка в частном доме позволяет выполнять перекрытие СО на одном из ее участков в любой момент. При этом остальные комнаты в коттедже продолжают обогреваться в прежнем объеме. Желательно, чтобы двухтрубная система была выполнена с принудительной, а не естественной циркуляцией (ЕЦ) горячей воды. О различиях между видами циркуляции мы расскажем дальше.

Различие между этими двумя типами циркуляции состоит в способе передвижения воды по СО. Для реализации принудительной схемы необходимо устанавливать специальное оборудование, в частности циркуляционный насос, для естественной такой потребности нет.

ЕЦ характеризуется рядом достоинств:

• отсутствие при работе системы шума и вибрации;
• элементарность монтажа и обслуживания;
• большой срок эксплуатации.

Монтаж системы с естественной циркуляцией

При этом СО с естественной циркуляцией достаточно медленно запускаются, вода в трубах таких систем может замерзнуть при минусовых температурах на улице. Еще один минус заключается в необходимости установки больших по сечению труб (они дороже и более сложны в установке).

Сейчас такие системы применяются достаточно редко. Пользователи отдают предпочтение более современной и эффективной схеме обогрева. Это СО с принудительной циркуляцией, имеющая следующие важные преимущества:

• возможность строительства в частном доме разводки любой протяженности;
• независимость качества обогрева от показателей температуры теплоносителя;
• простая регулировка рабочих режимов.

СО с принудительной циркуляцией

В вариантах с принудительной циркуляцией горячая вода идет по трубам благодаря работе насосного оборудования. Вода идет от котла, в котором нагревается, под действием специального насоса (его называют циркуляционным).

На каждом радиаторе при такой схеме обогрева ставят вентили и краны Маевского. Первые дают возможность выбирать температуру нагрева конкретной батареи. Вентили могут быть автоматическими и ручными. А кран Маевского позволяет удалять из системы ненужный воздух.

Специалисты советуют монтировать в двухэтажных коттеджах СО с двухконтурным котлом и принудительной циркуляцией. Тогда вам будет очень просто сделать в доме «теплый пол», установить полотенцесушители и всегда контролировать работу СО, выставляя для себя наиболее комфортную температуру.

Растущая популярность такой схемы отопления для частных строений обусловлена удобством ее управления и эксплуатации. Коллекторная одно- или двухтрубная СО характеризуется независимой подводкой теплоносителя к каждому радиатору, устанавливаемому в коттедже. За счет этого вы можете при необходимости полностью отключить какую-либо батарею или же снизить (повысить) температуру воды в ней. При этом в других комнатах радиаторы будут работать в прежних режимах.

Коллекторная независимая подводка

Коллекторная система имеет следующую схему:

• на стояках первого и второго этажа жилой постройки ставят обратный и подающий коллекторы;
• к батареям на этажах подводят обратный и поддающий трубопровод (их размещают в стене либо «прячут» под пол);
• на коллекторы и радиаторы обязательно ставят отводчики воздуха, работающие автоматически, либо краны Маевского.

Отводчик воздуха на коллектор

Такая разводка идеальна для создания системы «теплый пол». В некоторых случаях (относительно небольшая площадь коттеджа) коллекторное паровое отопление монтируется без радиаторов. По сути, «теплый пол» заменяет нагромождение батарей. Тем самым снижаются затраты на установку системы обогрева дома.

Тема этой статьи — схема двухтрубной системы отопления двухэтажного дома и ее практическая реализация. Нам с читателем предстоит разобраться, как выполнить разводку отопления и подключение отопительных приборов, как добиться равномерного нагрева всех батарей, какие трубы и радиаторы закупить для монтажа отопительной системы. Приступим.

Почему двухтрубное

Почему схема отопления должна быть именно двухтрубной?

Потому, что по сравнению с более простой однотрубной ленинградкой оно позволяет добиться более равномерного нагрева батарей. При большой длине однотрубного контура перепад температур между подачей и обраткой неизбежно сделается заметным и вынудит увеличивать размеры радиаторов, что невыгодно и не всегда применимо с точки зрения дизайна помещений.

Многосекционная батарея — сомнительное украшение для жилой комнаты.

Заметьте, что однотрубная система дешевле в монтаже (просто-напросто из-за меньшей суммарной длины розлива) и более отказоустойчива. До тех пор, пока на концах розлива есть перепад давлений, остановка циркуляции в ней невозможна в принципе.

Однотрубная ленинградка — лидер по отказоустойчивости.

Устройство

Все схемы двухтрубной системы отопления двухэтажного дома имеют одну общую черту: у них есть отдельные розливы подачи и обратки. Розливы соединяются между собой перемычками с установленными в их разрыв отопительными приборами.

Верхний и нижний розливы

В зависимости от расположения розлива подачи выделяют схемы с нижним и верхнем розливами.

• В первом случае и подающая, и обратная нитки контура расположены в подвале и соединяются парными стояками. Те, в свою очередь, соединяются между собой перемычками, расположенными в комнатах верхнего этажа или на чердаке;

Выносить перемычки на холодный чердак — не очень хорошая идея. При остановке контура в холода вода зависает в стояках, и трубы на чердаке оказываются прихваченными льдом уже через час после отключения отопления.

• Во втором случае подача разведена по чердаку, а обратка — по подвалу. Такая схема сильно упрощает сброс и запуск системы: при сбросе достаточно открыть сбросник на расширительном баке, расположенном в верхней точке розлива подачи, и вся зависшая в трубах вода сольется вниз; при запуске воздух стравливается не на каждой перемычке между , а только на пресловутом сброснике в расширительном бачке.

На мой взгляд, именно верхний розлив наиболее удобен в плане эксплуатации . В домах с верхним расположением подачи на моей памяти ни разу не было серьезных аварий, связанных с разморозкой отопления, в то время как в домах с нижним розливом радиаторы и подводки в подъездах приходилось отогревать каждую зиму.

Гравитационная и принудительная

Двухтрубная система отопления в двухэтажном частном доме может быть реализована с принудительным побуждением циркуляции теплоносителя (для этого используется циркуляционный насос) или с естественной циркуляцией, за счет разницы в плотности горячего и холодного теплоносителя.

Схемы с принудительной циркуляцией выгодны тем, что:

• Обеспечивают большую скорость движения теплоносителя и, соответственно, более равномерный и быстрый нагрев радиаторов;
• Позволяют обойтись меньшим диаметром розливов.

Главный их недостаток — энергозависимость : насосу требуется круглосуточное питание. Если проблему кратковременных отключений света можно решить, установив источник бесперебойного питания, то отключение электричества длиной в несколько суток оставит ваш дом без тепла.

Системы с естественной циркуляцией полностью энергонезависимы.

Как устроена такая отопительная система?

• Котел (как правило, твердотопливный) опускается максимально низко — в подвал или приямок. Радиаторы монтируются выше теплообменника котла. Перепад высоты между ними, собственно, и будет обеспечивать циркуляцию;

• Сразу после котла монтируется разгонный патрубок — вертикальный участок розлива, поднимающийся под потолок второго этажа или на чердак. Через него нагретая в котле вода поднимается в верхнюю точку контура, откуда движется по розливам самотеком, за счет собственной тяжести. Отсюда, кстати, и название такой системы — «гравитационная».
• Сразу после разгонного патрубка монтируется открытый расширительный бак, выполняющий заодно функцию предохранительного клапана и заливной воронки для заполнения контура водой. Если теплоноситель закипит, пар покинет розлив через крышку бака. Через нее же всегда можно долить воду взамен сброшенной или испарившейся;

• Оба розлива — подача и обратка — монтируются с небольшим постоянным уклоном по ходу движения теплоносителя;
• Внутренний диаметр розливов делается максимально большим (не менее ДУ32, чаще ДУ40 — ДУ50). Большой диаметр компенсирует минимальный гидравлический напор, создаваемый перепадом температур.

Гидравлическое сопротивление падает с увеличением внутреннего сечения трубы. Чем толще розливы и подводки, тем быстрее циркулирует в них вода.

Как это работает ?

1. Нагретая котлом горячая вода благодаря уменьшившейся плотности вытесняется в верхнюю точку контура более холодными и плотными массами теплоносителя;
2. Оттуда она продолжает двигаться по проложенному с уклоном розливу, постепенно отдавая тепло воздуху в комнатах через отопительные приборы;
3. Отдавший тепло теплоноситель возвращается к котлу и вовлекается в повторный цикл циркуляции.

Очевидные недостатки гравитационной системы отопления — большая инерционность, значительные перепад температур между первыми и последними по ходу движения воды батареями и большие расходы на монтаж розливов.

Тем, где перебои с энергоснабжением носят периодический характер, практикуется монтаж комбинированных систем отопления. Собственно, они представляют собой классическую гравитационную схему с врезанным параллельно розливом циркуляционным насосом. Между врезками насоса монтируется шариковый обратный клапан.

Эта схема работает так:

• При включенном насосе вода идет через его врезки. Благодаря избыточному давлению на выходе из насоса обратный клапан закрыт;
• При выключении насоса клапан открывается, и вода продолжает медленно циркулировать с естественным побуждением.

Подчеркну: в таких схемах используются только шариковые клапана. Пружинный обратный клапан требует для открытия значительного перепада давлений. Даже если он откроется (что маловероятно), на нем будет теряться существенная часть гидравлического напора.

Конвекционное и внутрипольное

Классическая схема отопления настенными или напольными радиаторами называется конвекционной: тепло распределяется восходящими от отопительных приборов потоками нагретого воздуха. К несчастью, перемешивание воздуха этими потоками недостаточно эффективно: температура под потолком всегда на несколько градусов выше, чем на уровне пола.

Поскольку жители дома, как правило, не имеют обыкновения проводить свой досуг на потолке, более сильный нагрев верхней части объема помещения имеет лишь одно следствие — увеличение теплопотерь через перекрытие и кровлю.

Теплый пол не имеет такого недостатка . Проложенные в стяжке или под чистовым напольным покрытием трубы максимально прогревают комнату именно на уровне пола, что позволяет добиться комфортного распределения температур при минимальных затратах.

Можно ли совместить пол с двухтрубной системой? Если все отопление дома делается низкотемпературным внутрипольным, то двухтрубным окажется только участок между котлом и коллекторами. Дальнейшая разводка будет коллекторной (лучевой).

Видите ли, теплый пол имеет ограничение по максимальной длине контура (100-120 метров), поэтому отопление дома обычно представляет собой несколько параллельно подключенных контуров.

Если теплый пол подключается параллельно высокотемпературному отоплению радиаторами, ему нужен узел согласования температур с термодатчиком, трехпроходным или двухпроходным клапаном и собственным циркуляционным насосом.

Насос приводит в движение теплоноситель внутри низкотемпературной части контура; клапан открывается и впускает в трубы теплого пола новую порцию горячей воды лишь при его остывании до определенной температуры.

Балансировка

Что такое балансировка и зачем она нужна?

Чтобы объяснить это, мне нужно разъяснить еще пару понятий.

• Тупиковой системой отопления частного дома называется контур, в котором при переходе теплоносителя из подающей в обратную нитку направление его движения меняется на противоположное. Тупиковые схемы применяются в том случае, если разводке по замкнутому кольцу мешает панорамное окно, высокий проем или другое препятствие;

• Попутная система (она же — петля Тихельмана) означает, что вода движется в одном направлении и по подаче, и по обратке.

Петля Тихельмана фактически представляет собой несколько параллельных контуров одинаковой протяженности и одинакового гидравлического сопротивления. Температура батарей в такой системе отопления всегда будет примерно одинаковой.

Петля Тихельмана — несколько параллельных контуров одинаковой протяженности.

С тупиковой системой все гораздо сложнее. Перемычки между розливами подачи и обратки с радиаторами на них — это несколько контуров разной длины и, соответственно, с разным гидравлическим сопротивлением.

Как нетрудно догадаться, разница в гидравлическом сопротивлении повлияет на скорость циркуляции теплоносителя через ближние и дальние от котла батареи. Основной объем воды двинется по короткому пути; дальние приборы будут заметно холоднее, а в сильные морозы они и вовсе могут быть разморожены. Прецеденты на моей памяти были, и не раз.

Чтобы решить эту проблему, проходимость подводок ближних к котлу радиаторов искусственно ограничивается дросселированием. Для этой цели используются дроссели, позволяющие выполнить регулировку своими руками, или термоголовки, регулирующие проходимость в автоматическом режиме и поддерживающие заданную температуру.

Температура батарей после регулировки дросселей меняется в течением получаса — часа. Ручная балансировка достаточно большого контура может занимать до двух дней.

Материалы

Радиаторы

В общем случае для автономной системы отопления лучшим выбором станут алюминиевые секционные батареи. При максимальной (до 200-210 ватт на секцию) теплоотдаче в них привлекает очень демократичная цена секции (от 250 рублей).

Вот формула для расчета потребности дома в тепле: Q=V*Dt*k/860.

В ней:

• Q-мощность в КВт;
• V-объем всех отапливаемых помещений в кубометрах;
• Dt — разность температур внутри и снаружи дома;
• k — коэффициент, определяемый качеством утепления дома.

Две переменных нуждаются в комментариях.

Dt вычисляется как разница между температурой, соответствующей санитарным нормам (20 градусов для регионов с температурой самой холодной пятидневки зимы до -31С и 22 для более холодных областей) и температурой самой холодной пятидневки.

Зимние температуры для некоторых городов России. Нужное нам значение — в первом столбце.

Значение k можно взять из следующей таблицы:

Скажем, для двухэтажного дома размером 6х12 метров и высотой 7 метров, расположенного в Севастополе (температура самой холодной пятидневки -11), без внешнего утепления и с однокамерными стеклопакетами, потребность в тепле составит: 6*12*7*(+20 — -11)*1,5/860=18 КВт.

При тепловой мощности в 18 КВт и заявленной производителем мощности секции в 200 ватт их общее количество составит 18000/200=90 (к примеру, 9 радиаторов по 10 секций).

Учтите, что данные производителя верны лишь для дельты температур между теплоносителем и помещением в 70С (скажем, 90/20). Теплоотдача снижается пропорционально перепаду температур и при 60/25 будет составлять всего 100 ватт на секцию.

Трубы

Для разводки отопления в частном доме можно смело использовать все виды высокотемпературных (с заявленной рабочей температурой 90С) пластиковых и металлопластиковых труб. У меня дома смонтирован армированный алюминием полипропилен; с таким же успехом можно было выбрать металлопластик на пресс-фитингах.

Дело в том, что параметры отопления в автономном контуре при минимальной вменяемости его владельца подконтрольны и абсолютно стабильны:

• Температура теплоносителя обычно держится в диапазоне 50-75 градусов;
• Давление в закрытой системе не превышает 2,5 кгс/см2.

Стабильность давления в закрытом контуре при колебаниях температуры обеспечивается правильно подобранным объемом расширительного бака. Обычно он берется равным примерно 10% объема теплоносителя в контуре. Его количество проще всего измерить, заполнив систему отопления водой и слив ее в любую мерную тару.

А раз все параметры предсказуемы и стабильны — стоит ли переплачивать за надежность , которая просто не будет востребована?

На отоплении не стоит использовать лишь металлопластик на компрессионных фитингах с накидными гайками. Инструкция связана с тем, что он очень чувствителен к малейшим ошибкам при сборке (в частности, к смещению уплотнительных резиновых колец на фитинге) и часто начинает течь на соединениях после нескольких циклов нагрева и охлаждения.

Использовать металлополимерные трубы с компрессионными фитингами на отоплении — не лучшая идея.

Каким должен быть диаметр подводок к батареям и розливов ?

Диаметр розлива зависит от способа побуждения циркуляции. Для гравитационной системы параметры я уже приводил; для контура с принудительной циркуляцией диаметр розлива определяется тепловой нагрузкой на него. Вот данные для средней скорости движения теплоносителя в 0,7 м/с (при такой скорости еще нет гидравлических шумов):

На практике при площади дома до 200 метров на розлив покупается полипропиленовая труба диаметром 25 мм, для подключения радиаторов — диаметром 20 мм.

Не забудьте, что условным проходом, примерно равным внутреннему диаметру, маркируются только металлические трубы. Для пластиковых указывается наружный диаметр и толщина стенок. Вычислить внутреннее сечение трубы можно, вычтя из наружного диаметра удвоенную толщину стенки.

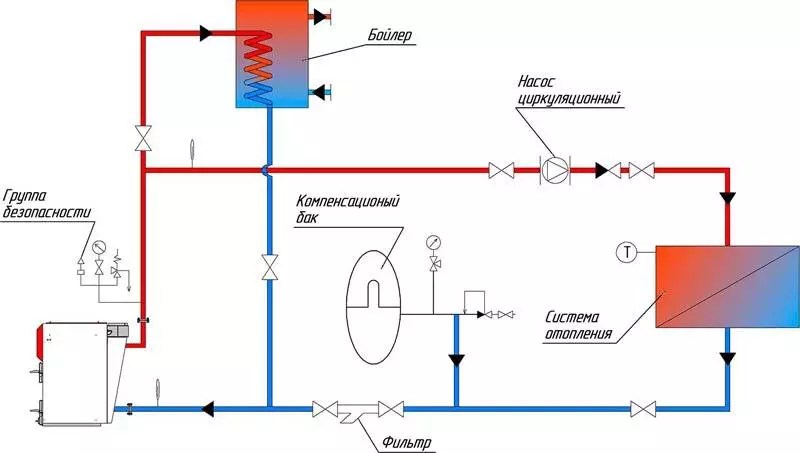

Обвязка котла

У закрытой системы с принудительной циркуляцией она включает:

• Расширительный бак;
• Циркуляционный насос;
• Группу безопасности — манометр, предохранительный клапан и автоматический воздухоотводчик.

Кроме того, все радиаторы, расположенные выше розлива, комплектуются кранами Маевского или автоматическими воздушниками. На скобах выше розлива ставятся такие же воздушники, а на скобах, расположенных ниже розлива — сбросники для полного осушения труб.

Некоторые типы котлов могут похвастаться установленными внутрь корпуса группой безопасности, насосом и расширительным баком. Прежде, чем отправляться за покупками, не поленитесь изучить описание прибора.

Подключение радиаторов

Для секционных радиаторов возможны три способа подключения:

1. Одностороннее боковое;
2. Двухстороннее нижнее;
3. Диагональное.

Какое из них выбрать?

Ответ зависит от двух факторов:

• Количества секций батареи;
• Ее расположения относительно розлива и/или стояка.

При небольшой длине отопительного прибора (до 7-10 секций) и стоячной разводке оптимальным будет боковое подключение. Разница в диаметре между коллекторами радиатора и вертикальными каналами внутри секции обеспечит его равномерный прогрев по всей длине.

Если количество секций больше 10 и отопительный прибор подключается к стояку или расположенному выше него розливу, наш выбор — диагональное подключение. Оно прогреет все секции, независимо от их количества.

При большой длине батареи и ее расположении над розливами более практичным будет двухстороннее нижнее подключение.

Вот его преимущества:

• Радиатор начнет греть сразу после запуска контура, даже без стравливания воздуха. Воздушная пробка будет вытеснена избыточным давлением в верхний коллектор и не станет мешать циркуляции через нижний. При этом секции будут прогреты по всей высоте за счет собственной теплопроводности;
• В открытом отопительном контуре периодическое обновление теплоносителя будет способствовать постепенному заиливанию батарей и падению их теплоотдачи. Однако непрерывная циркуляция воды через нижний коллектор не даст илу собираться в нем: батарея не будет нуждаться в промывке в принципе. Для промывки же розлива достаточно раз в два-три года перепустить контур на сброс.

Заключение

Итак, мы познакомились с разновидностями двухтрубных систем и с особенностями их монтажа в частном доме. Дополнительную информацию уважаемый читатель может изучить, просмотрев видео в этой статье. Жду ваших дополнений и комментариев. Успехов, камрады!

Перед нами трехэтажный загородный дом. На первом этаже расположен гараж и подсобные помещения. На втором и третьем этажах будут находится жилые помещения. В качестве отопления будет выбрана двухтрубная система, в качестве отопительных приборов - радиаторы.
трехэтажный загородный дом
Однотрубную систему в данном доме монтировать нецелесообразно, так как площадь каждого этажа более 60 м2. А это значит, что если мы будем монтировать однотрубную систему, то всю энергию от теплоносителя будут получать первые радиаторы, каждые последующие будут получать чуть меньше. А так как этажи у нас большие, разница между первым и последним радиатором будет очень существенная. Чтобы этого избежать мы должны делать двухтрубную или коллекторную систему.

котельная

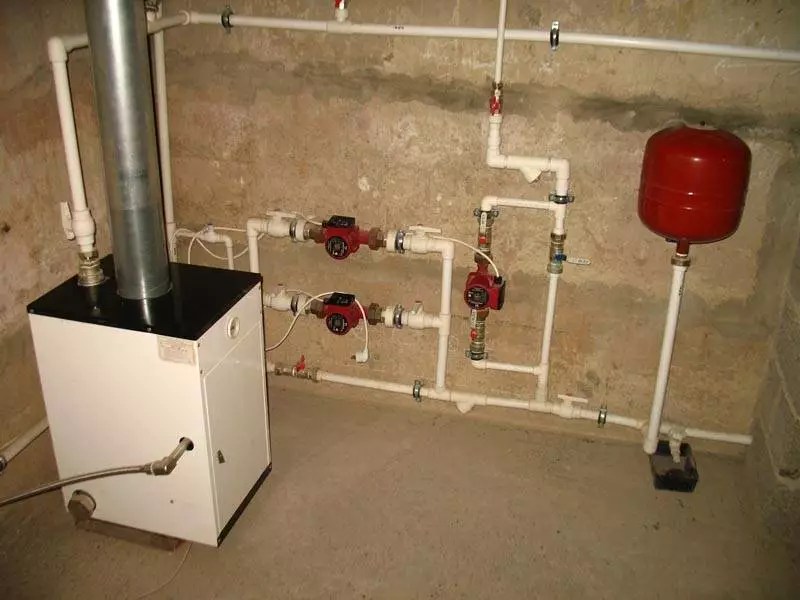

Котельная будет располагаться на первом этаже. Котел будет газовым с закрытой камерой сгорания и коаксиальным дымоходом.
Мощность котла будет 43 кВт. Эта мощность рассчитывается по следующей формуле (195 м2 х 170 Вт) + 30%. 30% - это запас необходимый для эффективной работы котла в сильные морозы или для быстрого разогрева холодного дома.

подключения котла к металлопластиковым трубам и установка фильтра
установка узла слива и залива теплоносителя
В нашем котле уже установлен насос, расширительный бак, группа безопасности и нам необходимо всего лишь поставить фильтр перед котлом и узел слива/залива теплоносителя в нижней точки системы.

монтаж двухтрубного отопления на первом этаже
разводка магистральных труб
Собираем и вешаем радиаторы, делаем разводку и подключаем магистральные трубы.

схема подключения радиатора в двухтрубной системе
Давайте рассмотрим подключение радиатора к двухтрубной системе.

замыкающий радиатор в двухтрубной системе
Последний радиатор замыкающий и к нему мы сразу подводим трубу 16 мм.
И так мы рассмотрели монтаж двухтрубной системы отопления для первого этажа. Этот этаж будет рассчитан для нежилых помещений, поэтому радиаторы буду работать не на всю мощность, а будут обеспечивать температуру около 15 С, которую мы зададим с помощью терморегуляторов установленные на радиаторах.


схема двухтрубного отопления второго этажа
Теперь давайте рассмотрим второй этаж.
Протягиваем стояк, монтируем радиаторы и подключаем магистральные трубы.

теплоизоляция металлопластиковых труб
Давайте обратим внимание на входную дверь. Чтобы проложить трубы нам необходимо их будет углубить в пол и хорошо теплоизолировать.

радиаторы подключаются также, как на первом этаже Рассмотрим стояки и их подключение. Радиаторы подключаются аналогично тому, что мы рассмотрели на первом этаже.
для подключения третьего этажа нам понадобятся переходники 32х26 Третий этаж будем подключать через переходники, там сразу пойдет 26 труба.

схема третьего этажа
Теперь давайте рассмотрим третий этаж. Радиаторы здесь установлены аналогично первому и второму этажу. Под каждым окном стоит радиатор, чтобы избежать запотевания окон в минусовую температуру.
Теперь кратко расскажем, как рассчитать мощность радиаторов для каждой комнаты. Для примера возьмем одно помещение. Расчет видеться по следующей формуле:
19.5 м2 (площадь помещения) х 170 Вт (необходимая мощность для отопления 1 м2 загородного дома) / 180 Вт (мощность одной секции алюминиевого радиатора) = 18 секций.
Но так как в нашем помещении 3 окна, мы 18 секций делим на 3 и получаем 3 радиатора по 6 секций. Вот по такой простой формуле видеться расчет мощности радиатора.

3D схема отопления двухтрубной системы из металлопластика
И так мы рассмотрели 3-х этажный дом с двухтрубной системой отопления.
