Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

• простая вертикальная печка;
• агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
• горизонтальные печи - обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в .

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи - самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

• листовой металл толщиной 3 мм на дверцы и перегородку камеры;
• обрезки толстого железа для теплообменника;
• арматура Ø16-20 мм на колосники;
• куски труб диаметром 40-50 мм на подключение воздуха и Ø100 мм для дымохода;
• асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300-500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

Примечание. При изготовлении печи из трубы Ø300-500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

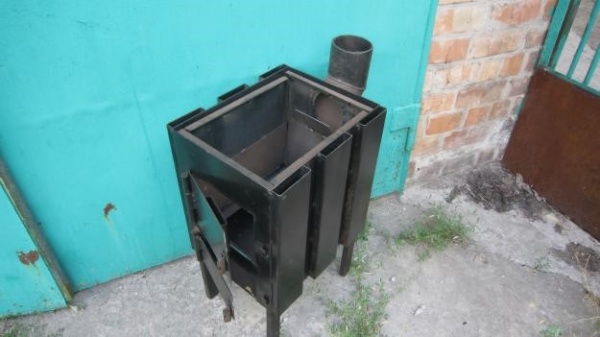

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

• металл 3 мм на зольник и дверцы;
• стальные полосы 2 мм на ребра;
• любой подходящий металлопрокат для ножек;
• труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
• арматура для усиления решетки;
• шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

1. Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
2. Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
3. Сварите зольную камеру с дверцей и установите ножки.
4. На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
5. Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
6. Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4-5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

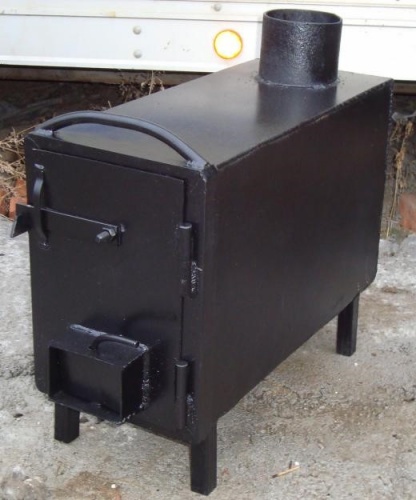

Классическая стальная буржуйка

Из железных листов толщиной 3-4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5-10%, что гораздо лучше заводских чугунных печек.

Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, - выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

Порядок изготовления следующий:

1. Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
2. Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5-6 мм.
3. Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
4. Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
5. Окончательно проварите все швы.

Если вы рассчитываете топить буржуйку мелкими фракциями угля либо опилками, изготовьте колосниковую решетку из стальных уголков, развернутых профилем книзу. Расстояние между ними сделайте минимальным – 5 мм.

Заключение

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:

Конструкция буржуйки, получившая широкое распространение еще в 19 веке, не потеряла своей актуальности и в настоящее время. На заре прошлого столетия она служила основным способом обогрева в жилых помещениях, где не было возможности установить стационарную печь. С появлением центрального отопления популярность буржуйки снизилась, но во время войны, да и просто в армейских полевых условиях, помощь подобной печи незаменима.

Виды самодельной печи

Выбор наиболее подходящей конструкции буржуйки зависит от места и целей ее эксплуатации. Гараж - ваш второй дом, и вы проводите в нем все свободное время независимо от погоды на улице? Оптимальным решением будет сделать печь, использующую отработанное топливо. Решили обзавестись буржуйкой на даче? Тогда лучше предусмотреть вариант с возможностью приготовления пищи. Если планируется эксплуатировать печь на улице, внешний вид не имеет особого значения, а вот для дома желательно сделать красивый источник отопления. В зависимости от назначения, буржуйки можно классифицировать на следующие виды:

• устройства, оборудованные поверхностью для приготовления пищи;
• печи длительного горения;
• конструкция с увеличенным эффектом теплоотдачи.

Зачастую для изготовления буржуйки не требуется значительных финансовых затрат для приобретения материалов. Умельцы предлагают сделать печь из следующих подручных материалов:

• металлического ящика;
• газового баллона;
• бидона для молока или другого металлического предмета цилиндрической формы;
• подходящих листов металла.

В стандартные элементы буржуйки входит:

• камера для сжигания топлива;
• колосниковая решетка;
• отделение для золы;
• труба-дымоход.

Отдельные конструкции буржуйки могут отличаться от привычных стандартов, усовершенствоваться и дополняться индивидуальными элементами.

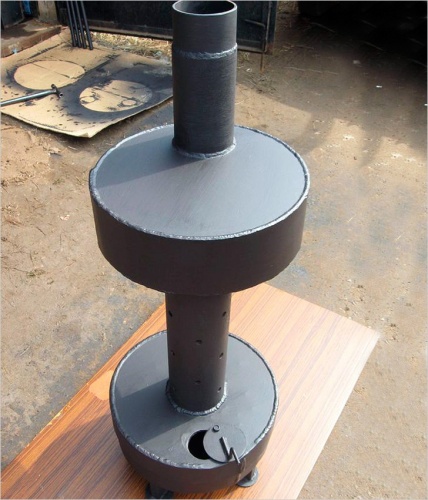

Устройство на отработанном топливе

Сделать в гараж своими руками буржуйку с использованием для отопления отработанного топлива - двойная выгода. Получая желаемое тепло, владелец печи одновременно утилизирует отходы. В устройство подобной конструкции входит два резервуара, соединительная трубка и дымоход. Резервуары для буржуйки можно сделать цилиндрической или прямоугольной формы. Любому строительству предшествует подготовительный этап, включающий проектирование будущей печи.

Размеры резервуаров варьируются от объема предполагаемого топлива. Сделать соединительную трубку необходимо с соблюдением определенных пропорций: 10 см - минимальный диаметр, длина превышает диаметр в 4 раза. По всей окружности и длине соединительной трубки требуется сделать отверстия в количестве 50 штук. Располагается она между двумя емкостями. Высота дымохода печи - не менее 4 метров.

Что еще потребуется сделать для такой буржуйки? Нижний резервуар оборудуется крышкой с двумя отверстиями - для подачи масла и воздуха, снизу монтируются ножки. После чего все части печи (2 резервуара и соединительная трубка) подвергаются тщательной сварке.

Принцип действия буржуйки на отработке заключается в следующем:

• в холодную печь через горловину в нижней емкости заливается отработанное топливо;
• затем в это же отверстие подается материал для растопки;
• при работе слышится небольшое гудение - это нормальный процесс.

Если сделать емкости достаточных размеров, верхнюю можно использовать для разогрева пищи или воды.

Важно ! Уровень топлива в печи не должен доходить до крышки резервуара, обязательно оставляйте свободное пространство.

Конструкция из газового баллона

Являясь обладателем газового баллона, сделать из него буржуйку своими руками - самое верное решение. Толстые стенки позволят изготовить мобильную и долговечную конструкцию. Сделать печь предлагается в двух вариантах - расположив баллон горизонтально или вертикально. Рассмотрим подробно второй вариант буржуйки. Изготовление проходит в несколько этапов:

• в центре баллона размечается вход в камеру сгорания;
• отступив вниз 10 см, наносится контур для поддувала;
• сделать отверстия можно при помощи болгарки;
• между двумя дверцами чертится замкнутая линия, по которой баллон разрезается автогеном на две части;
• к нижней форме печи в районе распила приваривается решетка, через которую зола от сгоревших дров будет попадать в поддувало;
• после крепления решетки газовый баллон обратно соединяется с помощью сварки;
• в районе вентиля для правильной работы печи необходимо сделать отверстие диаметром около 20 см, в которое устанавливается труба, выполняющая функцию вытяжки;
• осталось сделать для буржуйки ножки, и основная часть работ завершена.

Если вы относите себя к эстетам и хотите поразить своей аккуратностью друзей, зашедших в гости на огонек, можете вскрыть конструкцию жаропрочной краской.

Подобная буржуйка подходит исключительно для отопительных целей. Если в поставленные задачи входит разогрев или приготовление пищи, то необходимо сделать некоторые корректировки в верхней части печи. Для этого вместо срезанной верхушки внутрь привариваются прутья для возможности установить посуду. Сделать отверстие для трубы, обязательное для любой буржуйки, необходимо сбоку в верхней части устройства. В моменты, когда буржуйка используется только для обогрева, решетка для посуды закрывается крышкой, выполненной из отрезанной части баллона.

Совет ! Не забудьте оборудовать крышку печи удобными ручками для удобства снятия при нагреве металла и заварить отверстие, где находился вентиль.

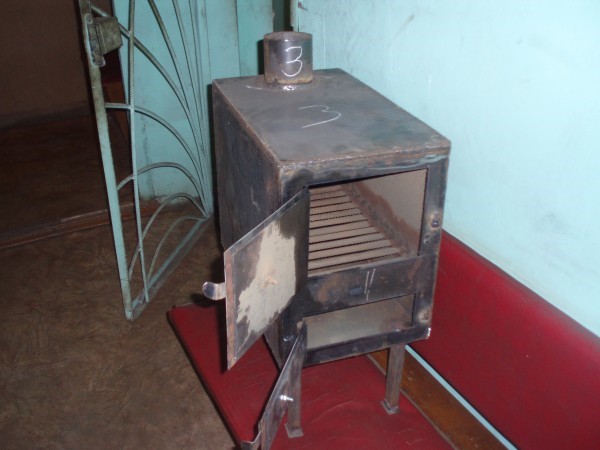

Прямоугольная буржуйка

Для дачных домов больше подойдет прямоугольная . Для эффективного и длительного использования очень важно сделать обогревательный прибор из правильно подобранных по толщине металлических листов. Излишне тонкий материал быстро прогорит и буржуйка выйдет из строя в кратчайшие сроки, а если сделать печь из слишком толстых листов, долгий прогрев значительно снизит эффективность ее работы. Оптимальная толщина материала для стенок – от 4 мм. Перегородки лучше сделать из металла толщиной более 10 мм. Для прямоугольной буржуйки также понадобится решетка, труба для вытяжки и уголки для подставки. Правильная конструкция обеспечит экономное расходование топлива и возможность регулировки притока воздуха .

Можно сделать печь аналогично газовому баллону с вертикальным расположением, но лучше модернизировать устройство с целью увеличения КПД. В этом случае, помимо корпуса, из металла большей толщины необходимо сделать перегородки, предназначенные для установки в верхней части топливного отсека. Небольшое усовершенствование создает для дыма своеобразный лабиринт, замедляющий процесс остывания буржуйки. Вверху, помимо дыры для дымохода, рекомендуется сделать еще одно отверстие, позволяющее готовить пищу.

Совет ! Приваривая боковые стенки буржуйки ко дну, с помощью уровня проследите за строгим соблюдением вертикальных линий.

Внутреннее пространство печи делится на 3 части - зольник, топку и «лабиринт» для дыма. Между первыми двумя устанавливается решетка, на которую укладывается твердое топливо. Если вы хотите сделать ее своими руками, позаботьтесь о наличии толстой листовой стали. Полоски шириной 2,5-3 см и длиной, соответствующей размерам буржуйки привариваются к металлическим прутам диаметром 1,5-2 см на расстоянии 5 см друг от друга. Специалисты рекомендуют сделать съемную решетку для возможности ее чистки или замены. Для крепления внутри буржуйки предварительно по всей длине привариваются уголки.

Следующий этап - сделать полосы опоры, приваренные к боковым стенкам печи и можно переходить к изготовлению дверец для топки и зольника. Закрепить их на основной конструкции буржуйки помогут навесные петли. В заключение следует сделать трубу-дымоход.

Печи длительного горения

Дрова в стандартных устройствах быстро прогорают и требуют регулярного добавления. Но умельцы предлагают сделать печь буржуйку длительного горения, особенно необходимую для отопления дачи. Ее конструкция кардинально отличается от видов, описанных в предыдущих разделах. Для изготовления потребуется цилиндрическая емкость из металла подходящей толщины. Процесс создания буржуйки длительного горения включает следующие шаги:

• верхняя часть срезается, в дальнейшем она выполняет функцию крышки;
• вверху сбоку буржуйки следует сделать отверстие для вытяжки;
• дрова закладываются через верхнее отверстие, а не через боковые дверцы как в стандартных печах;
• затем необходимо сделать металлическую окружность, диаметром немного меньше буржуйки, имеющую в центре отверстие;
• в подготовленный проем вставляется труба, превосходящую печь по высоте и выполняющую функцию поддувала, с целью поддержания процесса горения за счет поступления кислорода;
• в заключение требуется сделать проем в крышке буржуйки, обеспечивающий свободный, но плотный проход трубы-поддувала.

Замечание ! Буржуйка длительного горения предназначена исключительно для отопительных целей и не позволяет организовать процесс приготовления пищи.

В готовое устройство первоначально погружается топливо. Когда дрова хорошо разгорятся, сверху погружается диск с вытяжной трубой, затем закрывается крышка. Принцип действия конструкции печи заключается в недостаточной подаче кислорода, в результате чего древесина не прогорает быстро, а медленно тлеет, обеспечивая теплом на протяжении 8 часов.

Особенности изготовления

Чтобы повысить КПД буржуйки, целесообразно сделать вытяжную трубу, максимально проходящей по помещению. Горизонтальное положение вытяжки на определенном участке позволит дыму дополнительно обеспечивать подачу тепла, а не выходить моментально наружу.

Проявляя заботу о мерах безопасности, специалисты рекомендуют сделать вокруг буржуйки короб, предотвращающий риск ожогов. Для этого потребуется на расстоянии 5-10 см от печи установить дополнительные пластины. Воздушная прослойка не допустит значительного нагрева короба и обеспечит комфортные ощущения при нахождении вблизи буржуйки. Подобную защиту лучше сделать для прямоугольной печи, при цилиндрической форме конструкция нецелесообразна.

Отдельные умельцы приспосабливают буржуйку для двух видов топлива. Дополнение конструкции инфракрасной горелкой позволяет сделать универсальную печь, работающую на дровах и газе. Проявляя фантазию, некоторые создают модели, служащие оригинальным украшением дачи или способные нагревать воду в баке, расположенном рядом с печью.

Преимущества и недостатки буржуйки

Изучив достоинства и отрицательные стороны конструкции, можно сделать вывод о необходимости или ее отсутствии сделать своими руками буржуйку. Основные преимущества заключаются в следующем:

• возможность использования недорогого сырья: для отопления подойдут опилки, дрова, торф или уголь;
• небольшие финансовые затраты, чтобы сделать устройство, приобретение готовой печи обойдется гораздо дороже;
• компактные размеры конструкции;
• возможность эксплуатации буржуйки без капитального дымохода;
• легко переносится в другое место.

Отрицательные стороны включают следующие моменты:

• обязательная защита на полу в случае выпадения угольков;
• качественная теплоизоляция поверхности стены, расположенной вблизи буржуйки;
• раскаленные стенки являются источником риска для получения ожогов;
• быстрый расход топлива, обогрев осуществляется только при регулярном добавлении.

Как и любой обогревательный прибор, буржуйка обладает определенными достоинствами и некоторыми недостатками. Поэтому, прежде чем сделать своими руками удобную печь, продумайте максимально подходящую для ваших целей конструкцию, тогда полученный результат будет радовать вас длительное время.

Большинство из нас наверняка наслышаны о такой печи, как буржуйка. По своему исполнению она представляет металлическую конструкцию, оснащенную дымоходом. Подобные печи были очень популярны в первой половине XX века. Но спустя некоторое время, когда в домах стали устанавливать газовые печи и центральную систему отопления, о них начали забывать.

Впоследствии о них вспомнили во время Второй мировой войны: в эти годы, когда в квартирах и учреждениях не было центрального отопления, буржуйки помогали поддерживать тепло в помещениях. Эти печи кустарного исполнения часто использовали для обогрева блиндажей , землянок и вагонов-теплушек. В 50-е годы XX века об этих печах вспомнили владельцы дачных участков, которые устанавливали их в свои садовые домики. В наши дни они по-прежнему пользуются популярностью в первую очередь в качестве средства обогрева подсобных помещений площадью 10-15 кв. м. Они отлично справляются со своей задачей при их использовании в гаражах, маленьких дачных домах, теплицах и т. п.

Высокую популярность печам-буржуйкам обеспечили их достоинства , которых у них имеется в достаточном количестве:

Однако буржуйки нельзя считать идеальным устройство обогрева. Поэтому, знакомясь с их преимуществами, также необходимо уделить внимание и недостаткам. Хотя нагрев такой печи и занимает минимум времени, достигнутую температуру они держат недолго . По этой причине приходится регулярно подкладывать в них топливо. В этом плане они заметно уступают печам длительного горения, которым не нужно уделять внимания в течение всего дня. Количество вырабатываемой тепловой энергии буржуйкой недостаточно для того, чтобы обеспечить комфортную температуру в большом помещении. Она отличается довольно небольшим КПД, равным 5-10%. По этому показателю она проигрывает большинству современных обогревательных установок.

Как увеличить эффективность печи?

Эта проблема актуальна для многих мастеров промышленного производства и рядовых умельцев. Для получения представления об этом процессе следует вначале выяснить, как устроена буржуйка, и ознакомиться с некоторыми важными моментами.

Диаметр дымохода

При использовании буржуек, главное, сделать так, чтобы через этот дымоход выходило меньшее количество дымового газа по сравнению с вырабатываемым топкой объемом. В случае успешного решения этой задачи газы будут оставаться в трубе и перемещаться по пространству топки некоторое количество раз. Это приведет к циркуляции воздуха, который является обязательным условием, обеспечивающим горение топлива. В результате, выходя через дымоходную трубу, эти газы уже будут иметь более низкую температуру.

Эта задача может быть решена путем определения оптимального диаметра дымохода. Таковым может считаться размер, который в три раза превышает объем топки печи в кубических метрах. Однако в случае циркуляции газа в металлическом ящике он довольно быстро лишится своей температуры.

Во избежание быстрого охлаждения газов и для обеспечения их полного сгорания необходимо изменить процесс горения топлива таким образом, чтобы он проходил в режиме пиролиза. Создать же его можно с помощью высокой температуры. Причем даже если пытаться использовать в качестве топлива сухую мебель, добиться необходимого эффекта не получится.

Можно попробовать регулярно подкладывать уголь, однако с помощью подобного сырья нельзя создать оптимальные условия для пиролизного процесса. Такое возможно лишь при условии, что печь будет работать в режиме тления и будет естественным путем переходить из одного режима работы в другой. Теперь мы подошли к следующему важному моменту.

Стальной трехсторонний защитный экран

Размещать его следует на таком месте, чтобы он был удалён от тела печки на расстоянии 50-60 мм. Благодаря ему будет отражаться в сторону печи более половины инфракрасного излучения, что позволит обеспечить температуру, в которой нуждается топка. Очень важно подобрать правильное расстояние между печью и экранирующим элементом, поскольку это может заметно повлиять на экономическую составляющую конструкции. Использование в самом начале процесса горения дров и угля обеспечивает выработку тепловой энергии в большом количестве.

Помня о том, что запаса дров и угля постоянно не хватает, важно сделать так, чтобы самые первые порции тепла оказались в помещении, а не ушли в трубу.

Среди известных на сегодняшний день методов теплопередачи в плане эффективности нет равных конвекции. Практически он реализуется в том, чтобы после нагрева воздуха около печи сделать так, чтобы он распространился по всему помещению. Эту задачу можно решить с помощью экрана.

Хотя температура нагрева нижнего пласта буржуйки не такая высокая, все же от него тепло исходит вниз. Из-за этого возникает опасность возникновения в комнате пожара. По этой причине в качестве основания, на котором будет размещена буржуйка, необходимо использовать металлический лист, предусматривающий вынос 30- 40 см от печки . Причем под ним необходимо разместить дополнительный лист, который может быть выполнен из асбеста или базальта.

Стоит заметить, буржуйка не в состоянии на 100% поддерживать режим пиролиза. Это связано с тем, что после поступления в трубу дымохода газы покидают ее, не успев отдать свое тепло. Добиться этого можно, если грамотно подойти к устройству дымоходной трубы, выбрав для нее наиболее оптимальную конструкцию.

Решается эта задача следующим образом: в конструкции дымохода должна быть предусмотрена вертикальная часть, достигающая в высоту не менее 1 метра. Также она должна предусматривать слой теплоизоляции, в качестве которого можно использовать базальтовую вату.

От нее должна идти труба, расположенная под небольшим углом и имеющая аналогичный диаметр. У нее имеется специальное название - боров . С его помощью будут созданы условия, при которых можно обеспечить сгорание газов, в результате поступаемое за их счет тепло в помещение увеличится на 30%. В длину подобный баров может достигать 2,5-4,5 метра. Размещать его следует не ближе 1 метра от стен и потолка. Между нижней частью печи и боровом должно присутствовать пространство шириной 2 метра. Нелишним будет предусмотреть для него защиту на основе металлической сетки.

Еще со времени своего появления и популяризации буржуйки в их конструкцию вносились изменения . В результате сегодня они представляют собой печи долгого горения, отличающиеся простотой в эксплуатации и высоким уровнем эффективности. Современный вариант этих печей уже не предусматривает колосников, при этом у поддувала появился воздушный дроссель, основное назначение которого заключается в регулировании тепловой мощности и режима горения. Для обеспечения длительного горения воздух поступает к топливу сверху.

Среди различных вариантов буржуек наибольшую энергоемкость демонстрируют чугунные печи. Подобные устройства могли работать даже без экрана. Именно это особенность была учтена, когда их было решено использовать для обогрева армейских казарм . В нашей стране давно занимаются изготовлением армейских буржуек, причем по качеству их работы нареканий нет. Эти установки отличаются по многим параметрам, в том числе и габаритам.

Собираем печь буржуйку своими руками

В плане конструкции подобная печь включает в себя топку с колосником, поддувальный золосборник и дымоход. В качестве места установки буржуйки подходит любое строение, Главное, чтобы там была возможность для вывода дымохода наружу. Если у вас имеется валяющийся без дела пустой газовый баллон, то не стоит избавляться от него. Вы можете найти ему применение, если сделаете из него корпус буржуйки.

Материалы для сборки печки

Чтобы изготовить буржуйку своими руками, вам потребуются следующие материалы:

• стальная решетка;
• уголки из стали;
• труба для дымохода;
• стальной лист;
• дверца.

Необходимо взять газовый баллон и отметить место в верхней части, где расположен железный обод с краном. Его необходимо извлечь, для чего можно использовать молоток.

Затем необходимо вырезать отверстие под дверцу, заранее рассчитав ее размеры.

Уголки вам послужат для рамки под дверцу, для изготовления которой вам потребуется сварка.

После того, как рама будет приварена к баллону, необходимо установить дверцу на болты, для чего в начале придется выполнить необходимые отверстия для них.

В месте, соответствующем дну печи, следует вырезать отверстия под решетку , после чего ее необходимо приварить. С других трех сторон необходимо установить стальные листы, используя сварку. Они послужат стенками для будущей печи. В итоге должен получиться короб с дверцей, не имеющей верхней части. Коробку необходимо сварить с дном, причем это необходимо сделать так, чтобы открытая сторона прилегала к дверце. Далее необходимо установить заслонку, при помощи которой можно будет изменять режим подачи воздуха в топку печи.

Для придания устойчивости печи-буржуйке к газовому баллону необходимо приварить ножки. С тыльной стороны изготавливают отверстие, через которое будет выходить газ из дымохода. После этого начинают собирать дымоход, предусмотрев в нем в поворот, который позволит тепло покидать помещение небольшой задержкой.

Приведенная схема применима для изготовления своими руками печи-буржуйки на основе 40-литрового бидона из-под молока .

Как сделать буржуйку из листов стали своими руками

Конструкция топки подобной печи должна предусматривать перегородки, которые избавят вас от необходимости расходовать на поддержание работы печи большое количество топлива.

Материалы для сборки печи

Чтобы изготовить подобный вариант печи-буржуйки, вам потребуются следующие материалы:

Первое, что вам необходимо сделать для сооружаемой буржуйки своими руками – чертеж, который упростит для вас задачу по ее изготовлению. Далее необходимо взять листы и вырезать из них элементы для корпуса печки и две перегородки. Последние необходимо установить в верхнюю часть топки, в дальнейшем ими будет обеспечен сложный, извилистый путь для дымовых газов, что обеспечит более высокую эффективность выработки тепловой энергии печью.

В верхней части необходимо выполнить отверстие для дымохода диаметром 110 мм . Также нужно расположить и отверстие под варочную плиту, диаметр которого должен составлять 150 мм.

Далее берем боковины и крепим их при помощи сварки к нижней части корпуса. К стенкам необходимо приварить стальные полоски толщиной 30 мм. Они послужат основой для решетки. Также ее можно создать и из стального листа, в котором предварительно необходимо проделать отверстие диаметром 20 мм. Для создания колосника можно использовать арматурные прутья или приобрести готовые изделия в магазине.

Заключение

Хотя печь-буржуйка и представляется довольно устаревшим вариантом устройства для обогрева, все же она до сих пор остается востребованной . В магазинах можно встретить немало вариантов современных печей-буржуек, но лучше будет, если вы сами сделаете чертеж для нее. Это позволит вам создать своими руками такую печку, которая будет полностью устраивать вас по всем параметрам. К тому же проблем с этим не возникнет, учитывая, что такая печь отличается простой конструкцией, а для ее изготовления требуются доступные материалы, которые можно найти практически в каждом хозяйстве.

Буржуйка – это простая в своем исполнении, но весьма эффективная печь, которую можно использовать для обогрева дачных домов, гаражей, разнообразных строящихся зданий и прочих мест. Является прекрасной временной альтернативой полноценной отопительной системы. Для изготовления буржуйки можно использовать различные материалы и подручные средства.

Работа по самостоятельному изготовлению буржуйки начинается с выбора типа конструкции. Печка может иметь круглое и прямоугольное сечение. Для сборки такого агрегата подойдет даже старый бидон для воды, молока и прочих жидкостей.

Никаких дорогих материалов и труднодоступных инструментов не потребуется. Все необходимое можно найти в сарае или приобрести в хозяйственном магазине.

Инструменты и материалы для сборки буржуйки

1. Бидон.
2. Металлический пруток диаметром 0,6 мм.
3. Молоток.
4. Зубило.
5. Труба для отвода дыма.
6. Напильник.

Для сборки некоторых моделей буржуйки потребуется сварочный аппарат, но при большом желании все можно сделать и без применения сварки. Преимущество использования сварочного аппарата в том, что с его помощью можно обеспечить более высокую надежность и жесткость конструкции. Рекомендации по каким-то конкретным размерам не приводится, т.к. в случае с самодельными буржуйками все подбирается в индивидуальном порядке. При выборе размеров дополнительных агрегатов ориентируйтесь на габариты основной емкости.

В первую очередь нужно подготовить поддувало . Возьмите свой бидон и сделайте в нем отверстие. Его следует обустроить чуть ниже уровня горловины. Выпиленному отверстию следует придать форму правильного прямоугольника. Для этого возьмите напильник и тщательно отшлифуйте края полученного разъема.

Следующее отверстие необходимо подготовить в днище бидончика . Оно должно быть такого диаметра, чтобы в будущем труба для отведения продуктов сгорания входила в него с достаточно большими усилиями. Определить подходящий размер предельно просто. Подготовьте разметку в месте устройства дымохода. Наметьте отверстие размером примерно на 15-20 мм меньше, чем диаметр дымоходной трубы. Далее вам необходимо будет вооружиться зубилом и обыкновенным молотком. Этими простыми инструментами вы сможете выбить нужное отверстие. В завершении останется лишь выровнять его напильником.

Возьмите дымоотводящую трубу и попробуйте вогнать ее в подготовленный разъем . Если дымовая труба не проходит, придется еще какое-то время поработать напильником. Однако слишком усердствовать тоже не нужно. Дымовая труба, как уже отмечалось, должна входить в разъем с достаточно большими усилиями.

Возьмите металлический прут диаметром 0,6 мм и попытайтесь согнуть его змейкой. В будущем вы будете использовать эту змейку в качестве колосниковой решетки . Подготовленную решетку нужно согнуть, чтобы ее можно было нормально расположить в горловине. В завершении останется лишь выровнять колосниковую решетку в емкости, и самодельная печка будет готова.

Специалисты рекомендуют устанавливать такие печки на специальные подставки. Так более надежно и безопасно.Дополнительно конструкцию самодельной буржуйки можно усовершенствоват ь путем установки заслонки на поддувало. Она позволит регулировать интенсивность тяги, расхода топлива и уровень обогрева.

Таким образом, элементарная буржуйка может быть собрана даже из старого бидончика. Никаких дорогостоящих специальных приспособлений для такой работы не требуется. В завершении останется лишь разместить печь в подходящем месте и подсоединить дымоходную трубу. Самодельная печка будет обеспечивать качественный обогрев комнаты до тех пор, пока вы не решите установить более функциональную и производительную систему.

В данном случае без сварочного аппарата не обойтись. Функцию основы конструкции будет выполнять отрезок обыкновенной металлической трубы. Подойдет даже старая бочка. Сборка будет осуществляться по уже знакомой вам схеме. Сделайте из прутков колосниковую решетку и скрепите ее с корпусом. Соединение выполняется при помощи сварки. У этой буржуйки будет сразу 2 заслонки: поддувала и топки. Модель можно успешно использовать как для прогрева различных помещений, так и для приготовления разнообразной пищи.

Буржуйки ценят именно за то, что они способны прогреть помещение за максимально малое время. Но одновременно с этим возникает и главный минус подобных печек – после прекращения горения они остывают так же быстро, как и нагреваются . Металл практически не аккумулирует тепло.

Для устранения приведенного выше недостатка достаточно обложить самодельную буржуйку огнеупорным кирпичом. Он хорошо накапливает тепло и продолжает отдавать его окружающему пространству в течение долгого времени после завершения работы печки. Однако для того чтобы помещение прогрелось печь придется топить дольше, чем без подобного кирпичного ограждения. Но и этот недостаток с легкостью устраняется. Достаточно лишь сделать в кирпичном экране несколько вентиляционных отверстий. Подобные системы довольно часто используются в банях.

Кирпичный экран выкладывается на некотором расстоянии от стенок агрегата. Это очень важный момент. При выборе подходящего расстояния следует ориентироваться на площадь обогреваемого помещения и габариты самой печи.

Буржуйка, огражденная кирпичным экраном, будет максимально эффективно расходовать топливо и качественно обогревать помещение в течение весьма продолжительного времени.

Рассматриваемый кирпичный экран, как уже отмечалось, избавляет печь от ее главного недостатка, заключающегося в крайне быстром остывании. Вы выключите печку, а она и дальше будет продолжать давать тепло. Однако устройство такого экрана должно выполняться с учетом ряда важных правил и требований.

Обычно кладка выполняется на отдалении около 15 см от корпуса отопительного агрегата. Снизу и сверху кирпичного экрана создаются отверстия для вентиляции, благодаря которым внутри конструкции сможет циркулировать воздух. В итоге будет организован эффективный обогрев с максимально рациональным расходом горючего. Теплый воздух сможет уходить в обогреваемое помещение, а поступающий на его место холодный будет охлаждать корпус печки, оберегая ее стенки от чрезмерного разогрева и прогорания.

В некоторых ситуациях кладка выполняется без промежутка между корпусом печки и экраном, либо же кирпич кладется в шахматном порядке. Это совершенно неправильный подход, лучше его вообще не рассматривать. При отсутствии промежутка эффективность отопления заметно уменьшится. Избытки тепла будут попросту улетучиваться в дымоотводящую трубу. Недостатком «шахматной» кладки является то, что в подобных условиях у воздуха отсутствует возможность для нормального циркулирования.

Суммарная площадь экрана получается гораздо меньшей, чем в случае со сплошной кладкой, из-за чего печь будет очень быстро остывать. Общие теплопотери составят порядка 50%. Комната, конечно же, быстро прогреется, но и остывать она будет настолько же быстро. И есть ли в таком случае смысл в обустройстве подобного экрана вообще?

Если вы сильно ограничены в деньгах, можете не покупать новый кирпич, а сделать экран из битых и бывших в употреблении изделий. Это не принципиальный момент. Но в случае если буржуйка будет использоваться в качестве постоянного источника тепла, лучше все-таки выделить деньги и сделать все на совесть.

Усовершенствован ная модель буржуйки

Буржуйка своими руками — профессионально составленная схема

При желании можно несколько усовершенствоват ь конструкцию буржуйки и получить более производительный и эффективный отопительный агрегат. Для этого понадобится лишь подготовить некоторое количество листового металла либо же несколько ящиков из этого же материала. В результате вы получите прямоугольную печку с более эстетичным внешним видом.

В состав конструкции должны входить дымообороты. Они позволят заметно уменьшить затраты материалов для обогрева. Также рекомендуется установить регулирующие заслонки . Благодаря ним вы сможете менять тягу и максимально контролировать расход горючего.

Сборка конструкции выполняется в том же порядке, что и в предыдущих инструкциях. Отличия заключаются лишь в форме корпуса. В остальном же конструкция собирается, обустраивается и используется в аналогичном порядке.

Таким образом, свое историческое наименование данный агрегат получил абсолютно незаслуженно. При правильной сборке никакого перерасхода топлива не отмечается. «Буржуйкой» такую простую, но очень эффективную печь стали называть попросту из-за ошибочного толкования. Однако чтобы агрегат в полной мере реализовал свой потенциал, нужно правильно подобрать место для его установки и придерживаться определенных рекомендаций в процессе эксплуатации.

Рекомендации по размещению и использованию самодельной печки

Монтаж и использование печи должны выполняться в соответствии с установленной и проверенной множеством пользователей технологией. В случае если буржуйка будет устанавливаться в деревянном доме, минимально допустимое расстояние между ней и ближайшими стенами составит 100 см. Техника безопасности требует обязательного обустройства дымоотводящей трубы. Наращивать секции нельзя, труба должна быть сплошной и цельной.

В определенных ситуациях решить проблему отведения дыма без наращивания труб не получается. Народными умельцами было найдено вполне безопасное и эффективное решение этой проблемы. Главное, чтобы секции сопрягались максимально плотно. Нижняя часть вводится в вышерасположенну ю секцию, и никак иначе.

В случае если труба будет выходить на улицу через стену, место соприкосновения объектов обязательно оснащается термобарьером. Обычно для его обустройства применяется кирпич. От использования бетона следует воздерживаться, т.к. он теряет свою прочность при температурных перепадах.

В случае, если труба будет выходить на улицу через стену, место соприкосновения объектов обязательно оснащается термобарьером

При желании буржуйку можно дополнительно облагородить при помощи разнообразных аксессуаров, к примеру, приспособлений для удобного хранения топлива. В соответствии с техникой безопасности топливо тоже нужно хранить на отдалении от корпуса печи. Это расстояние должно составлять хотя бы 1 м.

Правильно собранная буржуйка сможет обогреть комнату всего лишь за 15-20 минут. При наличии желания ее можно украсить и превратить в замечательное дополнение интерьера комнаты, сделав полноценным постоянным источником тепла. Придерживайтесь полученных рекомендаций и все получится.

Удачной работы!

Видео – Буржуйка своими руками

Иногда возникают ситуации, когда необходимо без существенных материальных затрат, максимально эффективно и быстро отопить малогабаритное помещение (гараж, мастерскую или склад). Отличным решением проблемы станет компактная буржуйка сделанная своими руками, для создания которой необходимы смекалка, желание, инструменты и металл.

Простая буржуйка может строится из материалов, которые имеются под рукой. Можно воспользоваться обычным бидоном или толстостенной бочкой. Многолетняя практика показала, что очень толстый металл (свыше 8 мм) слишком трудно прогреть. Таким образом снижается КПД и большая часть тепла идет не на отопление.

Если металл окажется слишком тонким, под действием высоких температур он начнет деформироваться и быстро утратит первоначальную форму. Самый лучший из вариантов – стенки около 3-4 мм.

Вводное видео по работе печи

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

• Наброски и простой чертеж конструкции с указанием всех основных размеров
• Листовой металл (его количество зависит от желаемых габаритов печи)
• Стальные уголки (толщина 4-5 мм)
• Металлическая трубка 25-30 мм
• Труба 180 мм
• Сварочный аппарат
• Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

1. Дымооборот
2. Топка
3. Зольник

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

• Расстояние между пластинами – около 5 см
• Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

Наступает пора подумать о дымоходе, который будет изготовлен из трубы диаметром 15-18 см. При этом она должна выводится наружу посредством отверстия в стене. Изгибы делаются под углом в 45 градусов, никаких участков, расположенных горизонтально, быть не должно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

• Бидон
• Труба для дымоотвода
• Проволока для колосника
• Сварочный аппарат
• Рабочие инструменты

Приступаем к работе

1. Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
2. В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
3. Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
4. Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
5. Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

• Полная автономность и энергетическая независимость
• Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
• Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
• Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
• Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

• Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
• Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
• Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
• Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

В заключении

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.
