В зарубежных странах вместо популярного у нас водяного отопления дома нередко обогреваются системами с воздушным отоплением. Хотя впервые воздушная отопительная система на пару была установлена в домах Петербурга русским военным инженером. Обогрев теплым воздухом основывается на циркуляции тепла и холода. Теплогенератор греет воздушный поток, который попадает в жилое помещение по воздуховодам. Выходящий теплый воздух под потолком вытесняет холодный в воздуховоды, где он поступает в теплогенератор. Для нагрева теплогенератора может использоваться газ, дизель, керосин. Для выхода продуктов горения оборудуется дымоход.

Воздушная система может использоваться в двух вариантах:

1. Гравитационная конструкция. Обеспечивается естественное передвижение теплых масс.
2. Принудительная конструкция. Воздушные массы перемещаются электрическим вентилятором.

Преимущества воздушного отопления

Воздушный обогрев – специальная система регуляции тепла, при которой происходит рециркуляции с подмешиванием наружного свежего воздуха. Обогрев дома осуществляется без звеньев: радиаторов, труб, котла. Обогрев воздухом перспективнее, чем классическое отопление и обладает следующими преимуществами:

• Экономичность. Не присутствует промежуточный теплоноситель, а КПД всегда высокий, поэтому большая площадь быстро нагревается.

• Комфорт. Только здесь можно создавать условия комфорта в доме. С помощью совершенного оборудования и автоматики влажность, температура, чистота воздуха поддерживаются с высокой точностью.
• Эстетичность. Нет необходимости в установке радиаторов, труб. Можно использовать любой стиль в интерьере, устанавливать, остекление прямо до пола. Современный вид решеток только дополнит дизайн помещения.
• Возможность создать микроклимат в доме индивидуально.
• Полное автономное использование.
• Безопасность. Нет теплоносителя в виде воды, дизеля, труб отопления, поэтому исключен порыв теплосети, вытекание теплоносителя в комнаты.

• Невысокая стоимость монтажа.
• Универсальность конструкции. Отопление можно использовать как вентиляцию и кондиционирование.
• Решена проблема с проветриванием комнат, не нужно открывать форточки. Вентиляционный рукав делает забор свежих воздушных масс с улицы.

Как организовать отопление дома теплым воздухом

Воздушное отопление можно оборудовать только тогда, когда дом еще строится. В готовом помещении это невозможно; придется перестраивать все стены, потому что воздуховоды занимают определенный объем. А это должно обязательно учитываться при строительстве.

Для идеального планирования установки системы, лучше, если уже есть готовый план интерьера, так как важно правильно расположить решетки. Они не должны находиться рядом с мебелью, бытовым оборудованием.

Установить воздушный обогрев своими руками не сложно, нужно только подготовить компоненты воздушной отопительной системы:

• Воздушного нагревателя.
• Системы воздуховодов, изготовленных из оцинкованных листов.
• Разного размера и формы решетки.

На начальной стадии нужно спроектировать и рассчитать всю конструкцию отопления. Этапы расчета включают:

1. Мощность нагревателя.
2. Скорость, с которой подается нагретый воздух.
3. Размер воздуховодов, их диаметр.

После расчета, необходимо определить место положения воздухонагревателя. Нагреватель лучше устанавливать в таком месте, чтобы он не мешал.

Теплый поток будет распространяться по установленной вентиляции, и доставляться по рукавам в каждую комнату. Рукава, воздуховоды и остальные элементы системы приобретаются в готовом виде. Чтобы знать, что покупать, как выглядят основные системные компоненты, лучше посмотреть на фото или видео на любом сайте по продаже отопительного оборудования.

Решетки для холодного воздуха лучше располагать непосредственно около пола, а рукава устанавливать в том месте, где нет людей.

Если вы включите в отопление какое-нибудь дополнительное оборудование, то система станет еще функциональнее.

Например, фильтр можно установить перед печью для очистки воздушного потока. Чтобы повысить влажность в помещении, устанавливается увлажнитель. Вне помещения можно установить компрессорно-конденсаторное оборудование, тогда воздух будет охлаждаться.

Начальные затраты установки системы отопления воздухом являются высоким в сравнении с другими видами отопления, но низкие затраты на эксплуатацию делают систему с воздухом выгодной.

Воздушное отопление почти устанавливается на нашей территории, для нас оно очень необычно.

Хотя такой обогрев идеально подходит для загородного дома. Просто многие не готовы возиться с установкой воздушного отопления. А зря, можно сэкономить, потому что не придется покупать дорогое оборудование. В результате с монтажом воздушного отопления вы получите: отопление, вентиляцию и охлаждение воздуха.

Рабочая схема воздушного отопления включает минимальный набор оборудования:

1. источник тепла (теплогенератор);
2. воздуховоды, доставляющие тепло в обогреваемые зоны.

Примеры самодельного воздушного отопления подробно представлены в интернете с фото и схемами, но интерес к таким системам не ослабевает. К преимуществам воздушного отопления отнесем:

• высокий КПД, достигающий 93%;
• непосредственную передачу тепла в отапливаемые зоны без труб, радиаторов отопления и т.д;
• возможность создания микроклимата помещения объединением отопления с климатической системой;
• мощность и малую инерционность воздушного отопления, позволяющую быстро прогревать жилье до нужных температур.

Приведем несколько способов устройства воздушного отопления частного дома собственными силами, отметим плюсы и минусы каждого из способов.

Как сделать воздушное отопление частного дома от солнца

Преимущества солнечного отопления очевидны - домовладелец вкладывает средства только в приобретение оборудования, а сам источник тепла не стоит ничего. Окупаются солнечные электростанции примерно за три года, а срок эксплуатации их в десять раз больше (до 30 лет).

Существует два типа солнечного отопления: от солнечных батарей и .

Преимущества солнечного отопления:

• абсолютная экологическая безопасность;
• простота эксплуатации;
• постоянное развитие технологии производства и снижение стоимости оборудования.

Среди недостатков отметим:

• малую производительность станции в пасмурные дни;
• пока еще высокую стоимость оборудования и монтажа;
• необходимость точного расчета и правильной расстановки оборудования для максимально производительной работы.

Установки на солнечных батареях

Принцип работы таких установок основан на формировании солнечным светом постоянного тока при попадании на специальные полупроводники. Преобразователь переводит постоянный ток в переменный. Напряжение, которое при этом появляется в солнечных батареях, передается системе отопления. Энергия также может накапливаться аккумулятором, а затем использоваться в пасмурную погоду.

Солнечные батареи технически непросты, производство их потребует знаний и навыков. К тому же, такое оборудование обычно используют, чтобы . Этот вид отопления используют там, где есть электрическое отопление - или . Если мощности установки достаточно, то можно обеспечивать дом горячей водой.

Эффективность батарей зависит, в основном, от количества солнечной энергии. В средних и северных широтах, где солнца недостаточно, можно порекомендовать использовать комбинированные установки, в которых солнечные батареи будут играть вспомогательную роль.

Установки на солнечных коллекторах

Принцип действия таких установок также основан на сборе и преобразовании энергии Солнца, только трансформация происходит не в электрическую, а в тепловую энергию. Теплоноситель в коллекторе нагревается под действием солнечных лучей и отдает свое тепло в помещении. Производительность такой установки также зависит от количества солнечного света.

По типу теплоносителя различают установки нагревания:

• воды и антифриза;
• воздуха.

Порядок устройства солнечного коллектора:

1. Стену южной стороны дома утеплить пенопластом и покрасить черной краской.
2. Сверху пришить деревянные рейки.
3. Снизу сквозь стену дома и утепление с краев пробить 2 конвекционных отверстия для холодного воздуха, сверху 1 для горячего воздуха. Диаметр отверстий 20 см.
4. На рейки нашить профнастил, который сверху закрыть черной полиэтиленовой пленкой (лучше стеклом).

Принцип работы коллектора очень простой: циркуляция холодного воздуха из дома происходит через нижние отверстия, нагретый воздух поступает в дом в верхнее конвекционное отверстие.

В ноябре в полдень при температуре 9 градусов в солнечный день воздух, подаваемый в дом, коллектор нагревает до 46 градусов.

Схема солнечного воздушного отопления частного дома

Как сделать воздушное отопление своими руками от печи

Рассчитывая воздушное отопление, исходят из того, что 1 кВт мощности отопительного прибора может обогреть 10 кв.м хорошо утепленного помещения. Каминные топки мощностью 10 кВт соответственно способны отапливать дом площадью 100 кв.м.

Системы естественной конвекции

Воздушная система отопления от печи (камина) подразумевает распространение тепла в другие помещения дома потоками нагретого воздуха. Для этого обычно используют гибкие теплоизоляционные каналы, идущие от камина.

Перемещение потоков нагретого воздуха может быть естественным и принудительным. Если поток воздуха направлен вертикально, то естественное перемещение будет обеспечено, если горячий воздух нужно подать на большие расстояния по горизонтали, то нужна принудительная подача. Проект воздушного обогрева дома от камина должен максимально использовать возможности естественной конвекции, для чего нужны воздуховоды большого сечения.

Огнеупорные материалы и минимальное аэродинамическое сопротивления - главные требования к воздуховодам. Длина воздуховода от камина до помещения должна быть не более 3 м. Сужений и изгибов на нем быть не должно. Система отопления естественного перемещения воздуха может отапливать не более 4-х комнат. При монтаже особое внимание уделяется изоляции участков воздухопроводов рядом с горючими материалами здания.

Системы принудительной конвекции

Принцип заключается в сборе воздуха в конвекционной камере и нагнетании оттуда в разные помещения дома одним или несколькими вентиляторами канального типа. Расстояние подачи тепла не более 10 м. Используются гибкие вентиляционные каналы или воздуховоды малых диаметров.

Схема воздушного отопление от печи с принудительной конвекцией

Как сделать воздушное отопление на основе булерьяна

Печь булерьян была разработана для канадских лесорубов. Из-за своих уникальных характеристик, она очень быстро распространилась, и сегодня булерьян используют для отопления жилья, производства, гаражей, теплиц и других объектов.

В основу работы печи положен принцип газогенерации, т.е. «тлеющего» режима горения при дефиците кислорода. Снизу в отверстия печи поступает холодный, а из труб верхней части печи выходит нагретый до 60 - 80 градусов воздух. Режим горения в такой печи полный, т.е. с дожиганием горючих газов в топке с подачей воздуха. Печь очень экономная - одной закладки дров хватает на 6 - 8 часов.

Воздушное отопление частного дома своими руками от булерьяна устраивается присоединением воздуховодов к патрубкам печи и распространением тепла воздуховодами по всему дому. Воздуховоды могут быть сделаны из гофрированного алюминия или из жести. Воздуховоды транспортируют горячий воздух только от печи, обратной подачи нет, что снижает эффективность отопления.

На фото печь-булерьян. Производство Канада

Как сделать воздушное отопление из банок

Воздушное отопление частного дома своими руками из банок - пример самостоятельного изготовления эффективной отопительной системы из подручных материалов.

1. Изготовление воздушных потоков

1. Понадобятся 196 жестяных банок из-под содовой, которые нужно отмыть и сделать отверстия снизу и сверху.
2. Скрепить банки между собой силиконом, сделав трубу из 14 банок. Всего 14 колонок по 14 банок. Это каналы, по которым будет поступать в дом теплый воздух.

2. Изготовление ящика для коллектора

• Для ящика понадобится фанера и доска, клей ПВА, высокотемпературный силикон, минвата для изоляции.
• Доску нужно обрезать в размер, стыки прибить гвоздями и проклеить.
• Готовую сухую коробку необходимо утеплить минватой.
• В верхней стенке нужно сделать 14 отверстий под размер банки. Это места сбора теплого воздуха.

3. Сборка коллектора

Сборку коллектора и подготовку его к работе лучше увидеть - весь процесс детально показан на видео в конце.

Коллектор способен нагревать воздух до 70 - 80° C. Использование такого коллектора может значительно сэкономить расход природного газа и электроэнергии на отопление.

Примерно так выглядит коллектор из аллюминиевых банок

Выводы

Многообразие воздушных систем отопления позволяют выбрать удобную и максимально эффективную схему для каждого конкретного случая. Популярность воздушного отопления в США и ЕС неслучайны - КПД установок такого отопления около 90%, тогда как у популярного в России водяного - не более 60%. Будущее за недорогими и эффективными методами воздушного отопления, поэтому уже сейчас нужно подбирать установки и использовать их для обогрева своих домов.

Под воздушным отоплением понимают особую систему терморегуляции. Она предполагает подачу нагретого до заданной температуры воздуха прямо в помещения жилого либо нежилого строения. По сравнению с печными и радиаторными системами такое отопление характеризуется рядом достоинств.

Воздушный обогрев дома – достоинств много, а недостатков мало

Многие системы отопления современности имеют достаточно серьезные недостатки. Это заставляет собственников недвижимости искать более эффективные варианты обогрева. В последние годы немалую популярность стали набирать воздушные системы, которые одинаково качественно отапливают и огромные помещения (как жилые, так и производственные или административные), и совсем небольшие дома с несколькими комнатами. Такой вид обогрева характеризуется следующими достоинствами:

1. 1. Нет необходимости тратиться на приобретение труб и батарей отопления, а также на их установку.
2. 2. Показатель полезного действия воздушных систем приближается к 90 %.
3. 3. Возможность обустройства в рамках одного проекта комбинированного комплекса поддержания требуемой температуры в частном доме (кондиционирование плюс отопление).
4. 4. Полная безопасность эксплуатации оборудования. Рассматриваемые нами системы оснащаются высокочувствительной автоматикой. Именно она ежесекундно контролируют работу отопления. Как только возникает какой-либо сбой, появляется опасность утечки, автоматика отключает используемые воздушные установки.
5. 5. Малое энергопотребление, доступная стоимость и быстрая окупаемость устанавливаемого оборудования для обогрева. Воздушное будет по-настоящему выгодным и экономичным.
6. 6. Эстетичность. Жилище не нужно загромождать радиаторами и магистралями, соединяющими их. За счет этого все свободное пространство в помещениях можно использовать для создания шикарных интерьеров.
7. 7. Простота эксплуатации. Запуск системы, выбор требуемого режима ее функционирования, остановка оборудования и многие другие процессы выполняются в режиме автоматического управления. Вероятность совершения ошибки со стороны человека при использовании воздушного отопления сводится, по сути, к нулю.

Кроме того, описываемый вид обогрева отличается долговечностью и надежностью. Если проект отопления составлен правильно, монтаж выполнен без ошибок, а регулярное обслуживание производится вовремя, сеть будет служить 20–25 лет без малейших аварий. Отметим и уникально высокую скорость воздушного нагрева. В случаях, когда температура в комнате была нулевой либо отрицательной, после запуска оборудования на полный прогрев помещения требуется максимум 30–40 минут.

К недостатку воздушного отопления относят необходимость достаточно частого (и обязательно регулярного) его техобслуживания. Еще один минус – энергозависимость описываемых комплексов. Оборудование работает от электричества. Если в доме не будет света, система остановится. Решить данную проблему можно лишь одним способом – позаботиться об установке дополнительного (автономного) источника электрического питания.

Разновидности систем – как выбрать оптимальную?

Ознакомление с видами воздушного отопления дает возможность подобрать ту его конфигурацию, которая подойдет для конкретного жилого здания по всем характеристикам. Интересующие нас системы классифицируют по

• месту установки оборудования;
• варианту циркуляции воздуха;
• типу теплового обмена;
• масштабности.

Система воздушного нагрева по расположению бывает подвесной либо напольной. Первый вариант предполагает монтаж каналов (воздуховодов) для наполнения помещения нагретым воздухом под потолком, второй – под полом. Важно. В обоих случаях каналы несложно замаскировать, используя декоративные элементы и плинтусные конструкции. В частных домостроениях специалисты советуют использовать напольную схему, так как она сначала нагревает нижнюю часть комнаты, обеспечивая максимальный уют обитателям жилища. При установке подвесных воздуховодов есть вероятность того, что тепло не сможет дойти до напольной поверхности. Это принесет определенный дискомфорт человеку.

По типу циркуляции воздуха системы-воздушки причисляют к принудительным и естественным. Этот момент имеет большое значение. При естественной вентиляции подъем воздуха обеспечивается его нагревом. Горячая масса направляется в воздуховоды, подогревает их, а затем уходит назад на теплообменное устройство. Если во время работы системы в помещение будет попадать холодный воздух с улицы (например, через окна либо двери), он станет скапливаться у пола. В результате этого в нижней части комнаты всегда будет прохладнее.

При использовании принудительной вентиляции, описанной выше, проблемы не возникает. В данном случае система снабжается специальным вентилятором. Его задача – сформировать заданное давление, при котором нагретый воздух перемещается по помещению намного быстрее. За счет этого подогрев комнаты происходит в течение считанных минут. Холодный воздух при наличии вентилятора просто-напросто не может изменить температурный режим, обеспечиваемый системой. Нюанс. Вентиляционное оборудование при работе издает ощутимый шум.

Если вы считаете себя чрезмерно восприимчивым к посторонним раздражающим звукам, лучше остановить свой выбор на сетях с естественной вентиляцией.

Теплообмен в описываемых системах бывает приточным и рециркуляционным. Здесь нужно запомнить следующее. Если отопление забирает воздух исключительно с улицы, значит перед нами приточная система. Для ее обустройства нужны вентиляторы, способные направить уличные массы воздуха к отопительной установке. Если же воздух забирается и извне, и внутри дома, речь идет о рециркуляционном теплообмене.

По масштабности воздушный обогрев причисляют к одному из двух типов. Первый – локальный. Он подходит для отопления частных домостроений площади. Второй тип – центральный. Такая схема хороша для складов, развлекательных сооружений, спортивных объектов, крупных магазинов и так далее. Внедрять ее в жилище (даже в большом) нет особого смысла.

Устройство отопления – какие элементы понадобятся?

Вне зависимости от типа выбранной системы для ее обустройства понадобится приобретение:

• теплового генератора;
• воздуховодов;
• вентилятора;
• решеток для забора и подачи воздуха.

Теплогенератор – это печь (котел) для сжигания определенного вид топлива с целью подогрева воздуха. Он может функционировать на любом горючем. Для работы воздухонагревателя используется природный газ, сжиженное либо жидкое топливо, даже дрова или уголь. Важный момент! Котлы для рассматриваемых систем обогрева дают возможность в любой момент перейти с одного топлива на другое. Если работа теплогенератора происходит от природного газа, достаточно сменить на агрегате горелку, чтобы начать использовать дизтопливо. Это дело буквально нескольких минут. В случаях, когда возникает необходимость сжигать природный газ вместо сжиженного, следует всего лишь установить сменную насадку на агрегат, которая характеризуется иным сечением проходных отверстий.

Воздуховоды – это каналы разветвленного типа, предназначенные для подачи нагретого потока воздуха в обогреваемые комнаты дома. Эти приспособления изготавливаются в круглой либо прямоугольной форме. Разница между ними незначительная, но она есть. Круглые имеют сечение в пределах 20 см, они описываются небольшим сопротивлением (аэродинамическим). За счет этого эффективность отопления немного увеличивается. Соединение отдельных частей круглых воздуховодов осуществляется шпильками либо хомутами. Сечение прямоугольных каналов обычно немного больше. Такие конструкции проще вписать в домашний интерьер. По этой причине для подачи тепла в частные жилища их используют намного чаще круглых.

Устройство воздушного отопления требует применения и некоторых других элементов. На участках вывода воздуховодов в отапливаемые комнаты всегда монтируются воздухозаборы и воздухораспределители. Также необходим вентилятор (приточный). Он нагнетает в воздуховоды подогретый воздушный поток. Монтаж вентилятора выполняется под отсеком сгорания используемого котла. Обычно его снабжают фильтрующим приспособлением, которое очищает воздух от мелких частиц пыли и других примесей.

Расчет и самостоятельный монтаж системы обогрева – получится ли?

Расчет воздушного отопления и составление ее точного проекта – обязательные этапы установки системы. Эти операции необходимы для:

• определения скорости, с которой должен перемещаться воздух;
• выбора отопительной установки с подходящими мощностными характеристиками, достаточными для обогрева дома;
• получения точной схемы монтажа всех элементов отопительной сети;
• определения аэродинамического показателя системы и объема тепла, уходящего из дома через дверные и оконные проемы, напольное основание, крышу, стеновые поверхности.

Своими руками выполнить грамотный расчет достаточно сложно. Нужно обладать знаниями инженера-теплотехника. Мы рекомендуем доверить этап проектирования специалистам. А уж монтажные работы, имея под рукой схему отопления, вы сможете выполнить и самостоятельно.

На видео ниже показана последовательность действий, которые нужно произвести при сборке и подключении системы воздушного обогрева. Первый шаг – выбор и . Он обязательно должен иметь такие модули – регулирование интенсивности горения и автоконтроля безопасности функционирования оборудования. Агрегат без таких систем для обустройства воздушного отопления не подходит.

К установленному в выбранном месте котлу подсоединяем воздуховоды. Разрешатся использовать и металлические гибкие каналы, и изделия из оцинкованной стали. Первые друг с другом соединяются и герметизируются специальным армированным скотчем, вторые – шпильками, хомутами. Если монтируется комбинированная система обогрева и кондиционирования, воздуховоды следует тщательно теплоизолировать. Тогда на их поверхности не будет образовываться конденсат.

После прокладки воздуховодов можно монтировать решетки, а затем выполнять декорирование проложенных каналов под имеющийся интерьер (конечно же, если вы запланировали такие работы). Внимательно смотрите видео, прислушивайтесь к советам экспертов, и у вас точно получится соорудить качественную и долговечную систему воздушного отопления. Пусть в вашем доме всегда будет уютно и тепло!

Традиционно в качестве теплоносителя в системах отопления используют воду. Этот привычный способ обогрева имеет и преимущества, и недостатки. При строительстве собственного жилья возможности для экспериментов у владельца почти неограниченны.

Имеет смысл рассмотреть альтернативные варианты. Самый интересный из них – воздушное отопление загородного дома. На нем и остановимся более подробно в этой статье.

Воздух – вполне эффективный теплоноситель, гораздо удобнее, чем вода. Самый простой вариант такого отопления – обычный . Небольшую комнату этот прибор, состоящий из вентилятора и греющей спирали, может прогреть буквально за считанные минуты. Разумеется, для частного дома понадобится более серьезное оборудование.

В качестве источника тепла можно использовать газовый или . Подойдет и электрический нагреватель, но этот вариант считается не слишком выгодным, поскольку затраты на электроэнергию значительно возрастают.

Галерея изображений

После того, как соотнесена потребность в тепловой энергии и ее затраты, рассчитывается мощность нагревательного оборудования и выбирают его тип. Затем просчитываются параметры потока горячего воздуха. Выполняют специальные аэродинамические расчеты, чтобы вычислить необходимые размеры воздуховодов.

На выходе из воздуховода устанавливают решетку-диффузор. Ее размеры и конфигурация могут отразиться на скорости перемещения воздушного потока

Предварительно рассчитать мощность оборудования можно, ориентируясь на следующие цифры: для обогрева каждых 10 кв. метров помещения понадобится около 0,7-0,8 кВт тепла. Это при условии, что дом качественно утеплен, иначе понадобится более мощное оборудование. Но полное проектирование и подробные расчеты лучше поручить опытному инженеру.

Неправильные расчеты могут сказаться на состоянии готовой системы очень печально. Для непрофессионально спроектированной системы воздушного отопления характерны такие проблемы, как частые поломки оборудования, перегрев воздуха в помещениях, перегрев оборудования, сквозняки, повышенный уровень шума.

Одновременно с проектированием системы воздушного отопления имеет смысл продумать и расстановку стационарных предметов мебели в доме. Приточные и вытяжные решетки должны располагаться в местах, удаленных от постоянного присутствия людей.

Они также не должны быть скрыты под шкафами, тумбами или другими объектами, которые затрудняют свободное перемещение воздушных масс.

В многоэтажном частном доме вытяжные решетки рекомендуется располагать таким образом, чтобы на верхних этажах остывший воздух отбирался в систему сверху, а на нижних этажах – снизу. Это обеспечит более равномерное распределение тепла по всем помещениям. Подробнее о том, как правильно произвести расчет воздушного отопления читайте в .

Галерея изображений

Жесткие воздуховоды из оцинкованной стали очень надежные и долговечные. Для их успешного монтажа понадобятся колена с углом поворота 45 и 90 градусов

Воздушные массы, перемещаясь внутри конструкции, могут издавать определенный шум. Чтобы снизить это негативное влияние, рекомендуется скрыть воздуховоды под слоем шумоизоляции.

Обычно этот материал обладает также теплоизоляционными свойствами, что только увеличивает эффективность работы системы.

Чтобы конструкции воздушного отопления во время работы издавали как можно меньше шума, рекомендуется покрыть их слоем изолирующего материала

Стоит рассмотреть вариант приобретения воздуховодов, на которые уже нанесен такой изоляционный слой. Это позволит упростить и ускорить монтажные работы.

Если есть необходимость в установке вентилятора, или нескольких таких приборов, то его обычно включают в систему рядом с нагревателем. К вентилятору подводят электропитание, а также обеспечивают резервный источник электроэнергии.

В систему также включают один или несколько фильтров. Это могут быть фильтры механической очистки, которые препятствуют распространению частичек пыли. Наряду с этими устройствами рекомендуется установить и угольный фильтр, который поглощает различные запахи. Разумеется, фильтры нуждаются в периодической очистке и/или замене.

Часть воздуховода выводят на улицу, чтобы обеспечить приток свежего воздуха. Этот отрезок подводят к системе фильтров, а затем воздух подают на теплообменник нагревательного прибора. Если монтажные работы выполняются на этапе строительства дома, то их выполнение обычно больших трудностей не вызывает. Главное – хороший проект.

Для улучшения микроклимата в доме в систему воздушного отопления встраивают такие полезные элементы как увлажнитель воздуха, ионизатор, ультра-фиолетовый стерилизатор и т.п. Эти элементы не являются обязательными, но если средства позволяют, не стоит от них отказываться.

Еще одно полезное устройство – канальный кондиционер. Его также встраивают в систему воздуховодов. Это позволит использовать систему в теплое время года, чтобы охладить воздух в комнате.

Системы автоматического управления существенно улучшают работу воздушной системы отопления и позволяют сократить расходы на тепло, а также упрощают эксплуатацию оборудования

Завершающий этап – подключение системы автоматического управления. Понадобятся датчики температуры воздуха в комнатах и пульт управления с процессором, который будет обрабатывать поступившие данные и регулировать работу отопительного оборудования.

Выводы и полезное видео по теме

Интересная информация по расчетам и проектированию воздушного отопления показана здесь:

В этом видео можно посмотреть два варианта относительно недорогого монтажа воздушных отопительных систем с использованием приборов и материалов российского производства:

Воздушное отопление – достойный и выгодный вариант обогрева частного дома. Он отличается более высокой эффективностью по сравнению с традиционными водяными системами и позволяет заметно улучшить качество жизни в доме. Но чтобы гарантировать успешную реализацию этой идеи, система должна быть правильно просчитана и профессионально спроектирована.

Появились вопросы? Или есть опыт личного использования воздушного отопления для дома? Поделитесь, пожалуйста, собственным мнением по этому вопросу. Оставляйте комментарии, задавайте вопросы, делитесь советами в расположенном ниже блоке.

Воздушное отопление — широко распространённый в странах Северной Америки способ отопления частных домов, при котором вместо труб и радиаторов с жидким теплоносителем используются воздуховоды.

Они доставляют тёплый воздух в помещения от специального теплогенератора.

По некоторым источникам, воздушное отопление в эксплуатации в 1,5 раза экономичнее водного . В него встраиваются при желании системы вентиляции, кондиционирования, очистки и увлажнения воздуха.

Принцип работы воздушного отопления

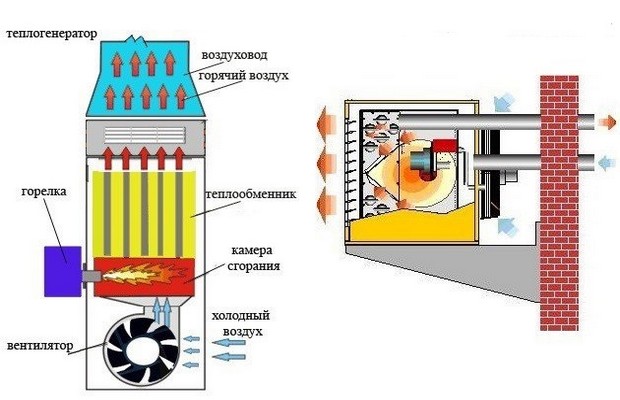

Работа современных систем воздушного обогрева основана на нагреве воздуха теплогенератором. От него тёплый воздух подаётся в помещения по воздуховодам через вентиляционные решётки.

Холодный воздух к теплогенератору поступает как из здания, так и снаружи через отдельные воздуховоды и отверстия.

Воздух циркулирует естественно или принудительно. В первом случае это происходит без дополнительного оборудования за счёт того, что тёплый воздух легче, он поднимается, а холодный опускается. Эта схема чувствительна к открытию окон и дверей. Поэтому часто выбирают принудительную циркуляцию, которая осуществляется с помощью специального вентилятора.

Достоинства

Их несколько:

• экономичность эксплуатации;
• коэффициент полезного действия до 95% ;
• быстрый прогрев помещений;
• отсутствие жидкого теплоносителя и связанных с ним проблем (например, повреждений труб при заморозке);
• эстетичность (нет труб, радиаторов);
• возможность с помощью такой системы очищать, вентилировать, кондиционировать и увлажнять воздух;
• автоматизация при установке специального оборудования;
• безопасность , обеспечиваемая различными датчиками;
• экономия при частичной самостоятельной установке.

Недостатки

Они также существуют, это:

• монтаж отопления при строительстве здания (иначе его части могут портить интерьер);
• потребность постоянного контроля и технического обслуживания ;
• дороговизна в России , в том числе из-за низкого распространения;
• сложность проектирования , связанная со специальными расчётами;
• энергозависимость (в случае перебоев в центральном энергоснабжении требуется дополнительный источник питания).

Схема обогрева частного дома воздухом

Основной узел системы, как правило, устанавливается в подвале дома в его центре и включает в себя все основное оборудование:

• воздухонагреватель (теплогенератор);
• вентилятор;
• фильтр и очиститель;
• увлажнитель воздуха;
• внутренний блок кондиционера;
• различные датчики.

Не все перечисленные виды оборудования обязательны к установке. В минимальном наборе не будет вентилятора, очистителя, увлажнителя, кондиционера и датчиков. От главного узла системы, зачастую по центру дома, проходит вверх основной, магистральный воздуховод. По нему нагретый воздух подаётся на все уровни здания.

Фото 1. Схема воздушного отопления двухэтажного частного дома. Стрелками обозначены части отопительной конструкции.

Горизонтальные уровни нагревающих воздуховодов, как правило, находятся под полом каждого этажа, а также в потолке верхнего уровня, таким образом, охватывая здание как снизу, так и сверху. Отдельно монтируется система сбора воздуха внутри дома и снаружи. Внутренний воздух проходит очистку и увлажнение в основном узле, а внешний служит для дополнительной вентиляции и обновления.

Как установить

В установке подобной системы есть работы, для которых необходимо привлечь профессионалов, и те, что некоторые домовладельцы делают самостоятельно. К первым относятся:

• расчёт и проектирование системы;
• установка газового оборудования.

Ко второй категории относится монтаж некоторых частей системы (воздуховодов, датчиков). Это позволяет удешевить организацию обогрева. Проектирование и монтаж такого отопления оптимально начинать вместе с планированием дома, так как все части лучше скрыть в полах и потолках, а также сразу выделить место для установки основного узла.

Последовательность установки воздушного отопления дома:

1. проектирование системы;
2. закупка оборудования;
3. установка оборудования основного узла;
4. монтаж магистрального воздуховода;
5. монтаж остальных воздуховодов и решёток;
6. установка дополнительного оборудования (датчики температуры, влажности);
7. пусконаладочные работы;
8. отделочные работы , в результате которых составляющие отопительной системы закрываются.

Вам также будет интересно:

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

​

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

Но эксплуатация потребует постоянной закладки топлива через каждые 8—12 часов в холодное время года.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

• прямоточные системы воздушного отопления;
• рециркуляционные системы: естественного типа; принудительного типа с приточно-вытяжной вентиляцией.

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива , далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов . Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Особенности

Использование таких систем стало возможно с началом обогрева природным газом . С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО 2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Фото 2. Схема рециркуляционной отопительной системы от газовой печи. Подписаны основные части конструкции.

Второй вариант создаёт более комфортную среду , позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор , к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.
