Работы вентиляция жилых зданий. Вентиляция многоэтажного дома: особенности устройства и обслуживания

В соответствии с существующими нормами, любое жилое помещение в обязательном порядке должно быть оборудовано , которая предназначена для устранения загрязнённого воздуха из нежилых комнат (туалет, ванная, кухня). При нарушенной работе стёкла на окнах начинают запотевать, по стенам стекает конденсат, углы отсыревают, а в помещениях образуется плесень, при исправной работе вентиляционной системы такие неприятности незаметны. Если в доме находится маленький ребёнок, то последствия некачественного воздухообмена могут стать причиной развития у малыша бронхиальной астмы или других заболеваний дыхательных путей.

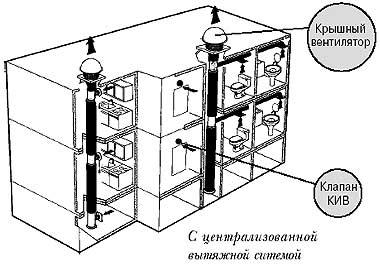

Схема устройства принудительной вентиляции в многоэтажном доме

Чтобы проверить работоспособность системы вентиляции, нужно взять небольшой кусочек мягкой бумаги (примерно 10х10 см), приоткрыть в помещении окно, после чего поднести кусок бумаги к вентиляционной решётке. В том случае, если листок заколыхался – вентиляция работает хорошо. В свою очередь, если листок не притягивается, это является показателем некачественной работы вентиляционной системы.

Проблемы с вентиляцией в многоквартирных домах, особенно на последних этажах, представляют собой вполне привычное явление. Причина проблем кроется в том, что для обеспечения нормальной циркуляции в квартире воздух должен проходить по вентиляционному каналу не менее 2-х метров по вертикали. На последнем этаже такое условие является проблематичным, так как в качестве препятствия выступает чердачное помещение. Вывести вентиляцию на улицу можно при помощи трёх различных способов.

Первый – вентиляционные каналы, в виде оголовка трубы, напрямую выходят на крышу. Таким способом дома возводили вплоть до начала ХХ века, но возросшая этажность зданий постепенно отодвинула этот способ.
При втором способе вентиляция, по достижении чердачного помещения, накрывалась при помощи горизонтальных герметичных коробов, соединённых с шахтой, которая выходила наружу поверх крыши.
При третьем способе, самом современном, вентиляция сначала попадает на чердак, играющем роль промежуточной венткамеры. После чего воздух попадает наружу, пройдя сквозь одну общую вентиляционную шахту.

Первый вариант мы рассматривать не будем, так как он сейчас не используется – остановимся на втором и третьем способах.

При втором варианте происходит следующее: воздух со всех этажей поднимается вверх по каналам, до уровня чердака, попадая в горизонтальный соединённый короб, обустроенный в помещении чердака. Во время этого происходит удар воздушного потока о крышку горизонтального вентиляционного короба. Поток воздуха слегка отклоняется в сторону вентиляционной шахты, но при недостаточном внутреннем сечении горизонтального чердачного короба, в коробе появляется участок повышенного давления, за счёт чего воздух ищет выход наружу через любое расположенное рядом отверстие, например, вентиляционную шахту и канал верхнего этажа.

В том случае, если сечение короба достаточное, но крышка при этом смонтирована очень низко, то происходит такой же процесс – обратная тяга – поток воздуха не успевает вовремя отклониться в сторону вентиляционной шахты, что влечёт за собой удар. Вентиляция верхнего этажа «продавливается» отражённым потоком воздуха, из-за чего запахи с нижних этажей попадают как раз именно в это помещение. Чтобы избавиться от этого, можно прибегнуть к двум способам – глобальному и локальному.

Глобальный способ подразумевает собой увеличение сечения чердачного горизонтального соединительного короба посредством изменения его высоты примерно в 2-3 раза, с последующим устройством внутри короба некоторых приспособлений, называющихся «рассечками». Учитывайте то, что все эти работы обязательно должны выполняться опытными специалистами. Помимо этого, помните о том, что сечение короба не рекомендуется увеличивать в тех случаях, когда к вентиляционной шахте с обратной стороны прикреплены точно такие же коробы.

Естественная приточно-вытяжная вентиляция жилого дома

Качественная работа приточно-вытяжной вентиляции способна полностью обеспечить подходящий для человека микроклимат в помещении. Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы. Если проверка показала плохую работу системы, то вполне вероятно, что вентиляционная шахта засорена.

Схема устройства естественной приточно-вытяжной вентиляции в многоквартирном многоэтажном доме

Как сделать правильную работу вентиляции в квартире своими руками

Как прочистить вентиляцию в квартире

Если вы решили прочистить вентиляцию, то имейте в виду то, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, которыми пользуются другие люди. Прочистка или ремонт вентиляционной шахты должна выполняться только специалистами из соответствующих организаций. Если вентиляция и кондиционирование дома не работают, единственное, что вы можете сделать – это снять решётку с вентиляционного отверстия и устранить находящийся в ней мусор при помощи пылесоса (или вручную).

В некоторых случаях бывает так, что вытяжная система находится в исправном состоянии, но неприятные запахи и запотевшие окна всё равно дают о себе знать. Такое часто можно наблюдать в квартирах, где установлены пластиковые окна. В этом случае есть два способа решения проблемы: регулярное проветривание комнат или установка дополнительных приточных клапанов.

Чертёж и схема установки вентиляционного клапана на окно

Приточные клапаны, как правило, устанавливаются в отверстия за батареями отопления, что позволяет свежему воздуху немного прогреться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, имеется заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащаются специальными датчиками, способные реагировать на изменения уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий уличный воздух. Многие клапаны обладают набором фильтрующих элементов.

В большинстве случаев, естественная вентиляция в старых домах не способна обеспечить необходимый объём свежего воздуха, поэтому многие люди устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очистить и увлажнить воздух, находящийся в квартире.

Принудительная вентиляция в панельном доме

Принудительная вентиляция приходит на помощь в тех случаях, когда естественная не способна справляться с поставленными перед ней задачами. Полностью выполнить её монтаж своими силами невозможно, так как в каждом конкретном случае её проект обладает своими особенностями. В том случае, если вам необходима установка вентиляции в однокомнатной квартире, можно приобрести простое моноблочное устройство.

Для наиболее качественной вентиляции каждой комнаты обязательно потребуется установка воздуховодов, монтаж которых может осуществить любой человека. Обычно воздуховоды устанавливаются под навесной потолок или встраиваются в стены.

Что произойдет с многоквартирным домом без вентиляции? Жильцов будет мучить постоянное ощущение духоты, квартиру заполонят запахи из кухни и санузла, на стенах появится сырость и плесень. Исправная и эффективная вентсистема избавляет от подобных страданий. Но как устроена вентиляция на практике?

Устройство вентиляции в многоэтажных домах

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека - именно по шахте воздушные массы движутся из разных точек (комнат) в одну - на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом - он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток - подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать - иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

герметичность;
высокая производительность;
пожаробезопасность;
соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция . Она работает так:

Свежий воздух поступает через приоткрытые форточки, окна или .
Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда - на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт - поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель - прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели - : они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома - : он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал - иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают .

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

точка забора свежего воздуха;
блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
воздуховоды;
диффузор, через который подается свежий воздух;
вентиляционная решетка для забора отработанного воздуха;
труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция , в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель , который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают - он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Схемы вентиляции в квартирах многоэтажного дома

Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу - сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы - иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом - общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.

Кто должен чистить вентиляцию в многоквартирном доме

В многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если , проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.

Словосочетание «борьба за качество жизни» воспринимается большинством из нас как синоним понятия «стремление к материальному достатку». Между тем, качество воздуха в жилом помещении куда важней «статусных» элементов интерьера, брендовой одежды или дизайнерской мебели. Ведь длительное и систематическое воздействие некачественного (не соответствующего допустимым нормам) воздуха может стать причиной ухудшения самочувствия, снижения работоспособности и, увы, ухудшения состояния здоровья. Допустимые и оптимальные нормы подвижности воздуха, его температуры, влажности не зря прописаны в технических регламентах и сводах правил. Согласно требованиям ГОСТов, с учётом всех параметров помещения, разрабатывается схема вентиляции в панельном доме, кирпичной многоэтажке, любом другом многоквартирном доме. Чтобы обеспечить необходимый воздухообмен (выведение загрязнённого воздуха и приток свежего) рассчитывается и проектируется вентиляционная система. Рассмотрим подробнее, как может быть реализована система вентиляции в многоквартирном доме, но прежде, необходимо обратиться к профессионалам компании «Ветер СПб» для монтажа систем вентиляции через интернет-магазин: https://veter-spb.com/montazh/montazh-sistem-ventilyacii . Получите качественную консультацию по возникшим вопросам, где вам помогут установить качественную, надежную систему вентиляции.

Помимо чертежей размещения воздуховодов, воздухораспределителей, вентиляционных магистралей и прочих элементов вентиляционной системы, разрабатывается деталировка узлов вентиляционного оборудования, просчитываются энергопотребление и габаритные размеры. Устройство вентиляции в панельном доме, равно как и в кирпичном должно быть продуманным и эффективным, ведь кроме обеспечения воздухообмена, важно также сохранение тепла в жилище в зимний период. Кроме того, правильно обустроенная вентиляция может препятствовать распространению пожара в случае возникновения аварийной ситуации, тому способствует применение огнестойких материалов при монтаже, устройство автоматических защитных клапанов.

Особенности выбора системы вентиляции

Выбор системы вентиляции производится для конкретного здания, при этом учитываются этажность, категория здания, расчётный уровень транспортного шума, степень загрязнённости воздуха. Организация движения воздуха по вентиляционным каналам, осуществляемого естественным способом (за счёт температурных и ветровых перепадов давления) рекомендуется для помещений расположенных внутри кварталов, с уровнем транспортного шума не выше 50 дБА. Системы с принудительным побуждением вытяжки или притока устанавливают для обеспечения комфортных условий в зданиях, где уровень транспортного шума у фасадов превышает 50 дБА.

Схема вентиляционной разводки каналов в многоэтажном доме с использованием общей основной шахты, в которую поступает воздух из разгонных каналов-спутников

Виды вентиляционных систем применяемых в жилых квартирах

вентиляция, осуществляемая естественным удалением воздуха с помощью тяги возникающей в вентиляционных каналах за счёт разности температур и притоком внешнего воздуха через форточки и окна;
комбинированная система с принудительным удалением и естественным притоком воздуха или, наоборот - с механическим нагнетанием приточного воздуха и естественным удалением;
полностью механическое как удаление отработанного, так и нагнетание свежего воздуха.

Приток и отвод воздуха в различных вентиляционных системах

Поступление свежего воздуха в помещение осуществляется по-разному, оно зависит от используемой вентиляционной системы. В случае отсутствия подогрева приточного воздуха приток его необходимо производить в верхнюю зону для обеспечения наилучшего смешивания с нагретым воздухом помещения. В системах, где приточный воздух подогревается отопительными приборами, воздух извне поступает над приборами или за ними для обеспечения его подогрева. В системах с децентрализованным потоком, где подогрев воздуха производится при помощи встроенных нагревателей в приточных устройствах, поступление воздуха производится в верхней или нижней зоне помещения. Подача воздуха осуществляется в жилые помещения (детская комната, кабинет, спальная и общая комната).
Отвод отработанного воздуха, независимо от типа вентиляционной системы, должен производиться из верхней зоны кухонь, санузлов и других вспомогательных помещений. Вентиляционные решётки должны располагаться на высоте 2 м (или выше) от уровня пола.

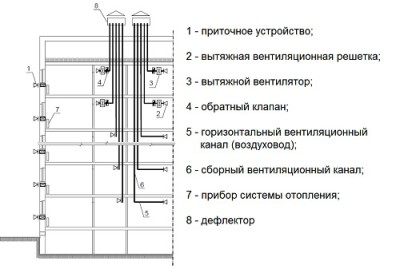

Схема вентиляционной разводки каналов с удалением воздуха через раздельные вентиляционные каналы

Подробно о схемах вентиляции в многоквартирном доме

Схема вентиляции в многоквартирном доме должна производиться с обязательным зонированием по чистоте, перетекание загрязнённого воздуха из вспомогательных помещений в жилые необходимо исключить.
Целесообразно объединение вытяжных вентиляционных шахт отдельных помещений в блоки. Системы воздухообмена с естественным побуждением притока и вывода воздуха лучше выполнять раздельными (исключая вертикальные или горизонтальные сборные каналы). Вентиляция в многоэтажном доме может быть устроена с присоединением вентиляционных каналов разных этажей к общему (сборному) каналу.

Схема системы естественной вентиляции с удалением воздуха через через каналы-спутники, сообщающиеся с основным каналом через один этаж

Присоединение к сборной шахте каналов-спутников должно быть произведено через один или несколько этажей. Вытяжные каналы двух верхних этажей не следует подключать к сборному каналу, целесообразней раздельное отведение.

В зависимости от схемы организации воздухообмена различают вентиляцию с перемешиванием и вентиляцию с вытеснением воздуха. Воздухообмен с перемешиванием характерен для помещений с воздухонепроницаемой пароизоляцией, бетонных и кирпичных зданий с воздухонепроницаемыми стенами. И приточная и вытяжная вентиляция осуществляется при помощи небольших вентиляционных окон, щели дверных и оконных проёмов также принимаются в расчёт.

Из-за высокой локальной скорости воздушных потоков свежий и загрязнённый воздух эффективно смешиваются и удаляются. Таким образом удалить все вредные примеси невозможно, ведь в помещении всегда есть зоны с практически нулевой скоростью движения воздуха. Лишь правильной организацией вентиляционной системы можно добиться желаемого эффекта.

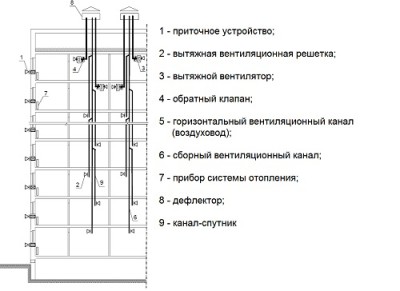

Схема разводки вентиляционных каналов с подключением к сборному вентканалу через два этажа

Чаще всего в России применялась прежде система приточно-вытяжной вентиляции. Она осуществляется за счёт естественной тяги, возникающей вследствие разности температур внутреннего и наружного воздуха. Популярность устройства системы, в которой источником приточного воздуха являются щели в оконных переплётах и открытые форточки объясняется невысокой стоимостью устройства и простотой. Кроме того, вентиляция с естественным притоком практически не нуждалась в дополнительном обслуживании.

Сегодня, вследствие герметичности современных окон, естественная вентиляция в многоквартирном доме малоэффективна. Лишь немногим из нас в холодное время года захочется терять драгоценное тепло для обеспечения необходимого притока воздуха. Впрочем, даже разгерметизация квартиры (открыванием форточки) приносит лишь дополнительный дискомфорт от повышения уровня шума (с улицы), потерю тепла, но всё равно не даёт необходимого притока воздуха для эффективной работы вентиляции. Незаметно повышается влажность, в теплом влажном микроклимате квартиры со спёртым воздухом создаются отличные условия для роста грибков и плесени, что малоприятно и вредно для здоровья.

Устройством регулируемой системы с естественным притоком через приточные клапаны удаётся не только обеспечить необходимый уровень воздухообмена, но и снизить проникающий в квартиру шум. Устройством механической вытяжной (а также механической приточно-вытяжной) системы вентиляции можно добиться нормализации воздушно-теплового режима квартир, что даст возможность существенно снизить затраты на теплообразование. Рекуперацией воздуха (утилизация тепла вытяжного воздуха) можно добиться сохранения оптимального микроклимата при малых энергозатратах.

Особенности выбора системы вентиляции

Виды вентиляционных систем применяемых в жилых квартирах

вентиляция, осуществляемая естественным удалением воздуха с помощью тяги возникающей в вентиляционных каналах за счёт разности температур и притоком внешнего воздуха через форточки и окна;
комбинированная система с принудительным удалением и естественным притоком воздуха или, наоборот - с механическим нагнетанием приточного воздуха и естественным удалением;
полностью механическое как удаление отработанного, так и нагнетание свежего воздуха.

Приток и отвод воздуха в различных вентиляционных системах

Схема вентиляционной разводки каналов с удалением воздуха через раздельные вентиляционные каналы

Схема разводки вентиляционных каналов с подключением к сборному вентканалу через два этажа

От того, насколько эффективно функционирует вентиляция в многоквартирном доме, зависит качество воздушной среды в помещениях, а значит, и здоровье проживающих там людей. Многие жильцы, сами того не понимая, нарушают воздухообмен, хотя на самом деле стремятся улучшить условия и повысить комфорт своего проживания. Цель нашей статьи – пояснить, как действуют различные схемы вентиляции многоквартирных домов и указать на нюансы, нарушающие их работу. Также мы затронем вопрос обслуживания и периодической очистки систем для подачи и удаления воздуха.

Как устроена вентиляция в панельных домах?

Большинство граждан стран СНГ проживают в многоэтажных домах, построенных во времена советского союза, хотя за последние годы некоторая часть населения переместилась в квартиры новостроек. Но большинство новых зданий по уровню комфорта ненамного лучше советских. Соответственно, и воздухообмен в них организован по бюджетному принципу.

В более дорогих новостройках отопление и вентиляция устроены по современным стандартам и с учетом использования новых материалов и конструкций. На данный момент можно встретить следующие виды вентиляции в жилых домах:

с естественным притоком и вытяжкой;
с принудительным движением воздуха посредством вентиляционных установок.

Примечание. Встречаются и комбинированные системы, где задействована естественная приточная вентиляция и механическая вытяжка.

Если вести речь о жилье панельного типа, то в нем используется только естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным малобюджетным зданиям. Приток в помещения должен осуществляться через неплотности притворов деревянных окон либо специальные каналы и клапаны, сделанные в металлопластиковых стеклопакетах.

Соответственно, вытяжка происходит благодаря природной тяге, возникающей внутри вертикальной шахты, выходящей над кровлей или на чердак. Свежий воздух, попадая в комнаты через окна, под воздействием тяги в шахте устремляется к ее выходу или в ванной. Таким образом, он проходит через всю квартиру, постепенно загрязняясь, после чего удаляется наружу через вентканалы. Как это происходит, хорошо отражает схема системы вентиляции квартиры:

Если перекрыть путь этому потоку в любом месте, то обновление воздуха в квартире прекратится. Это и делают многие жильцы в процессе ремонтных работ, ошибочно полагая, что вытяжка сможет работать без притока. Вот перечень типичных ошибок, приводящих к нарушению воздухообмена:

установка глухих стеклопакетов из металлопластика;
устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
монтаж периодически работающих осевых вентиляторов в туалете.

Чтобы работа вентиляции с естественным побуждением не нарушалась, нельзя перекрывать путь приточному воздуху. В новые окна надо врезать специальные клапаны или организовать подачу с улицы отдельно. В полотна межкомнатных дверей ставятся переточные решетки, а вентилятор не должен перекрывать сечение всего вытяжного канала.

Схемы систем

Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:

Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты - это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Расчет вентиляции жилого дома

Необходимо отметить, что принудительная и естественная вентиляция многоэтажного дома рассчитывается серьезными проектными организациями. Жильцам же она достается в готовом виде и что-то в ней поменять без вмешательства в строительные конструкции здания не удастся. Тем не менее с помощью различного дополнительного оборудования можно улучшить воздухообмен, для чего потребуется простой расчет.

К примеру, вентиляция в панельном доме работает плохо, а вы хотите иметь в пределах своего жилища благоприятную для здоровья воздушную среду. Тогда вам следует запомнить одну закономерность: количество приточного воздуха должно быть не меньшим, чем удаляемого всеми вытяжками. Имеется в виду, что для повышения тяги на выходах в шахту уже установлены осевые вентиляторы. Чтобы они не молотили воздух на месте и вытяжная вентиляция функционировала нормально, следует поставить агрегаты той же производительности на приток.

Совет. Не устанавливайте на кухне и в ванной слишком мощные вентиляторы. Для однокомнатной квартиры хватит производительности 50 м3/ч для каждого, двух – или трехкомнатной – до 100 м3/ч.

Организовать принудительный приток с очисткой и подогревом можно с помощью небольших установок, встраиваемых в стену. Обычно система вентиляции жилого дома состоит из нескольких подобных агрегатов, расположенных в разных комнатах. Своей работой они обеспечивают баланс воздушной среды в помещениях и ее чистоту. Кстати, количество притока может даже преобладать над вытяжкой в пределах 15%, вреда от этого не будет.

Как чистят вентиляцию в многоквартирном доме?

Нередко бывает, что причиной слабой вытяжки является засорение вентиляционной шахты вообще и решеток в квартире – в частности. Обнаружить это поможет простая проверка вентиляции: надо зажечь спичку или свечу и поднести пламя к решетке. При наличии тяги оно должно уверенно отклоняться в сторону потока, в противном случае надо снять решетку и повторить проверку. Если и теперь пламя не отклоняется, надо попробовать прочистить шахту.

Совет. Есть еще способ испытания с помощью листа бумаги, но он неточен, поскольку часто тяга вентиляции не в состоянии удержать бумагу на решетке. Лучше производить проверку пламенем.

Обычно в панельных домах полную очистку каналов выполняют профессионалы, используя различные средства и оборудование. К ним относятся специальные гири, ерши с грузом и прочие приспособления. Рядовым жильцам этим заниматься не рекомендуется, дабы по незнанию не навредить вместо того, чтоб принести пользу. Вы можете, сняв решетку, очистить стенки вентиляционной шахты в пределах, куда дотянется рука с веником или другим инструментом.

Заключение

Необходимо отметить, что естественная вентиляция многоквартирных домов не слишком эффективна, но и засоряется не так уж часто. Правда, иногда каналы забивались строительным мусором еще на стадии возведения здания и это создавало большую проблему впоследствии. В обычных условиях очистка шахты от налета и паутины производится 1 раз в несколько лет.
