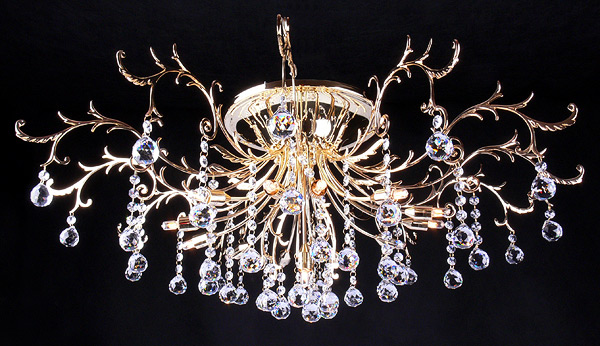

Люстры с различным количеством ламп служат не только украшением интерьера. С помощью этих светильников становится возможным создание различных условий освещения. Наличие определенных знаний и навыков в электротехнике, соблюдение элементарных правил монтажа дает возможность подключить люстру с тремя лампами через различные виды выключателей самостоятельно даже начинающему электрику.

Как подключить люстру с 3 лампами к выключателю с 1 клавишей

Подключение данного осветительного прибора к одноклавишному выключателю выполняется в несколько этапов. В первую очередь необходимо разобраться с проводами в самой люстре. Здесь каждый патрон подключается к двум проводам - фазному и нулевому, изоляция которых окрашена в разные цвета. Чаще всего нулем считается голубой проводник, а остальные цвета означают фазу. В соответствии с правилами, фаза соединяется с центральным контактом патрона, а ноль - с боковым.

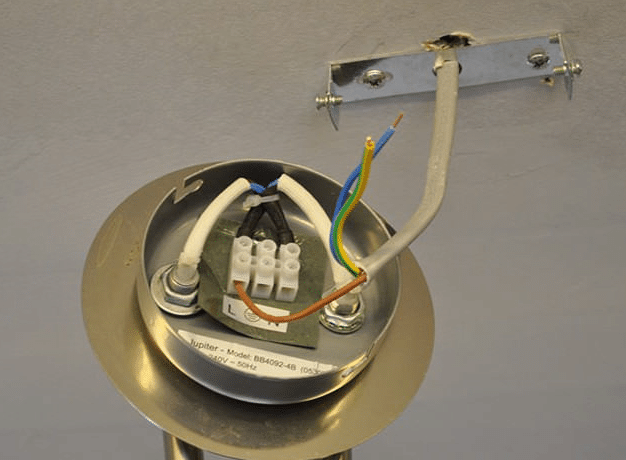

Крепление рожков люстры осуществляется к корпусу, где объединяются все провода. Их распределение для одноклавишного выключателя выполняется следующим образом: фазные провода объединяются в одну группу, а нулевые - в другую. Следует помнить, что ноль на люстру подается напрямую, минуя выключатель. В дальнейшем узлы проводов фазы и нуля, выходящие из люстры, соединяются с соответствующими проводниками электрической сети.

В также имеется два провода - . Из нее идет подача двухжильного кабеля отдельно на люстру и отдельно на выключатель. К светильнику подается фаза и ноль, а к выключателю - только фаза к обоим контактам. Замыкание и размыкание контактов позволяет включать и выключать лампочки.

Как подключить люстру с 3 лампами к выключателю с 2 клавишами

До начала монтажа нужно определиться, какие лампы будут включаться каждой клавишей. В данном случае очень мало вариантов. Как правило, одной клавишей включается одна лампочка, а другой - сразу две. Можно еще поменять функции клавиш между собой для удобства пользования.

Обычно через плиту перекрытия выходит 3 проводника или трехжильный кабель. В современных домах к ним добавляется 4 провод заземления желтого цвета с зеленой полосой. Остальные при включенном положении выключателя. Провод, на котором отсутствует напряжение будет нулевым, а все остальные - фазные.

В самой люстре фазные провода могут быть объединены заранее по группам. Из трех лампочек две соединяются друг с другом для одновременного включения. Если этого не сделано, провода нужно распределить самостоятельно. Далее, нулевые провода люстры и сети соединяются между собой. Затем соединяются фазы люстры и выключателя. После этого выполняется проверка работоспособности.

В случае необходимости изменения функций клавиш, достаточно поменять местами провода. Если одновременно включаются обе клавиши, в этом случае будут загораться сразу все лампочки. Все соединения выполняются при отключенном защитном устройстве.

Как подключить люстру с 3 лампами к выключателю с 3 клавишами

Данная схема является дополненным вариантом предыдущего подключения, а все основные действия остаются прежними. В этом случае с потолка отходит четыре провода, а в люстре имеется три и более. Четвертые провода желто-зеленого цвета относятся к заземлению и обозначаются как РЕ. Их нужно просто соединить между собой. Если в люстре отсутствует провод заземления, то этот же провод на потолке нужно обрезать и тщательно заизолировать. Остальные проводники соединяются по той же схеме, о которой рассказывалось выше.

В некоторых случаях четвертый провод, идущий с потолка, может исполнять роль еще одной фазы. Именно этот вариант более всего подходит при использовании трехклавишного выключателя. Он дает возможность управления всеми лампочками, имеющимися в люстре. Трехклавишный выключатель дает возможность включать и выключать каждую независимую группу ламп. Для этого понадобится еще одна свободная жила в потолочной проводке, о которой уже упоминалось. Все действия будут такие же, как и для двухклавишной конструкции. К входному контакту выключателя подключается фаза домашней сети, а с выхода фаза уходит к каждой группе ламп.

При установке выключателя нужно обязательно соблюдать правила электробезопасности, во избежание поражения током. Поэтому перед выполнением электромонтажных работ, нужно обесточить всю электрическую сеть. Проверить отсутствие электричества можно с помощью индикаторной отвертки.

Таким образом, подключить люстру с тремя лампами не представляет особой сложности. Самое главное - тщательно изучить схему и по возможности применять только цельные кабели, с минимальным количеством наращиваний и скруток. В результате, эксплуатация люстры будет долгой и безопасной.

При покупке нового светильника мало кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов. Как быть? Что делать?

Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подсоединяется к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

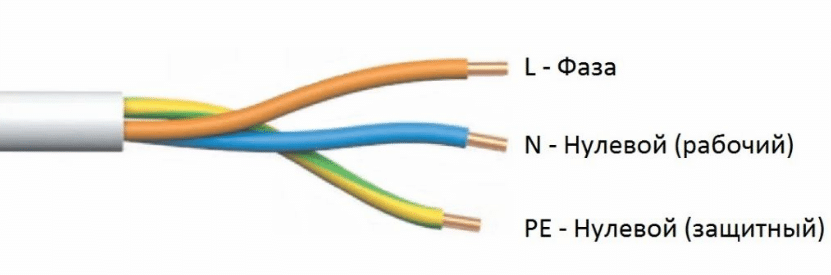

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

• Заземление – желтый провод со светло-зеленой полоской (земля).

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»).

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно . Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

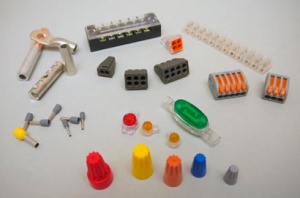

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всего

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

1. Три различные отвертки: с плоским концом, фигурная, индикатор.
2. Бокорез и плоскогубцы.
3. Нож – должен быть заточенным.
4. Вольтметр.
5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство — показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

Подготовительные работы: прозвон – определение фазы на потолке

На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.

Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.

Правильная изоляция

Ищем фазы и ноль

Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется сделать следующее:

1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.
2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
3. Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
4. При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.
6. После обнаружения фазы выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

• Люстра с одним патроном.
• С вращающейся платформой.
• С большим количеством галогенных и светодиодных источников.
• Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.

Схема подключения люстры

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Внимание! Запрещается соединять провода из алюминия и меди. Эти 2 металла со временем окисляются и контакт пропадет. Для этого есть специальные переходники.

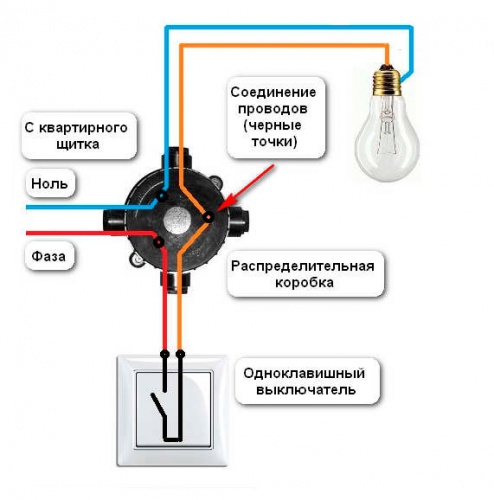

Подключение люстры к одноклавишному выключателю

Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:

• Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
• Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Если выключатель двухклавишный, а люстра пятиламповая, тогда:

1. В люстре от каждого рожка с лампой выходит по 2 провода.
2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с тремя проводами к многоклавишному выключателю

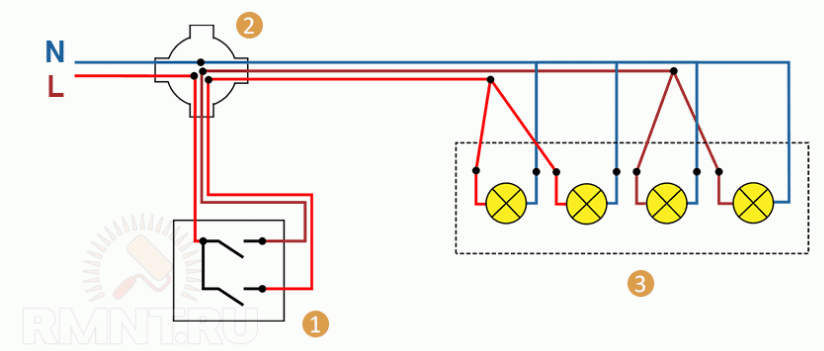

Схема подключения к многоклавишному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

• Если включить выключатель – зажгутся все лампочки.
• При помощи одной клавиши включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
• С помощью одной клавиши зажигаются 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

Внимание! Перед тем как устанавливать много рожковую люстру к многоклавишному (тройному) выключателю, требуется внимательно изучить осветительное устройство, его технические характеристики и инструкцию применения.

Схема подключения к трехклавишному выключателю

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Светодиодная люстра

Выделяется, потому как типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной производителем. Такими элементами служат: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или же сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

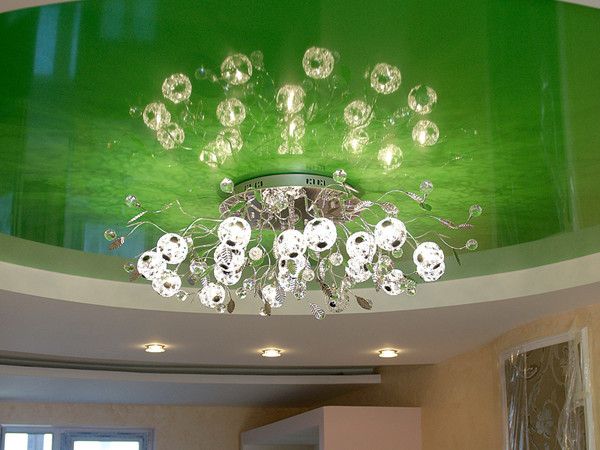

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры - это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры - обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод - кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

Варианты монтажа люстры можно найти, перейдя по ссылке:

На способ подключения люстры могут влиять следующие параметры:

• число шнуров в люстре;
• число проводов в потолке;
• количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий - проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля - достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля - все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза - L1 (оранжевого цвета), фаза - L2 (желтого цвета) и ноль - N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые - к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

Второй способ для подключения люстры, к примеру, с шестью рожками - первая клавиша включает 5 лампочек вместе, а вторая - шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий - PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

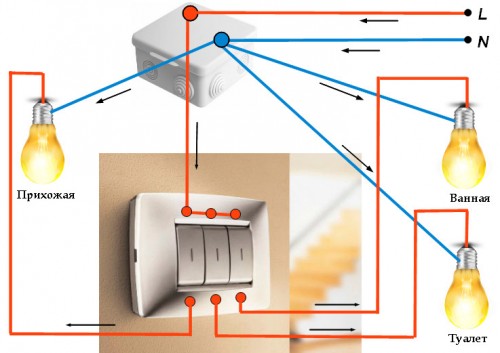

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели - достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора - задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

Трудно представить себе потолок с голой лампой без изящного плафона, стеклянных цветочков, металлических спиралей и прочих декоративных элементов. Люстра давно стала неотъемлемой частью дизайна интерьеров, и несмотря на ее внешнюю сложность и фигурность, установить ее на место по плечу каждому человеку.

Чтобы продемонстрировать весь процесс монтажа и помочь Вам сэкономить немалые деньги на услугах электрика, ниже приведены подробная инструкция советы, рекомендации и пошаговые фотографии, как подключить люстру самостоятельно.

Основные этапы работы

Украсить потолок новым осветительным прибором можно за полчаса, если четко следовать основным этапам монтажа и подключения:

• Знакомство с правилами и нормами;
• Подготовка необходимых инструментов и материалов;
• Крепление люстры;
• Подключение;
• Проверка работоспособности.

Этап 4 – Подключение к сети

Способы подключения люстр зависят от выбранного метода крепления, но основной принцип такой – после установки на потолке крюка, анкера или кронштейна соединить провода, изолировать и после этого повесить светильник.

Если подробнее, то процесс подключения выглядит следующим образом:

• Вывести токоподводящие провода наружу.
• Соединить жилы корпуса с подводящими с помощью колодок или клемм WAGO, при этом следует строго соблюдать назначение проводов: зеленая или желтая расцветка – это “заземление”, голубая или синяя – “ноль”, белая, коричневая, розовая – “фаза”.
• Проверить цветовое соотношение проводников, надежность клемм или колодок.
• Если из корпуса люстры выходят только два провода, то, следовательно, отсутствует заземление, если четыре, то надо подключить две лампы.
• При необходимости осуществить монтаж выключателя света, ориентируясь на подходящую к ситуации схему для подключения.

Совсем не обязательно вызывать на дом профессионального электрика, чтобы подключить новую люстру к выключателю. Одно- или двухклавишному – не имеет значения. Это достаточно несложная работа, которую можно качественно выполнить и самостоятельно, сэкономив при этом средства. Главное, придерживаться пошаговой инструкции, прислушиваться к советам и четко выполнять рекомендации, данные специалистами в области электромонтажа.

Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

• фазный;
• и нулевой.

А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

• рабочий ноль-проводник должен быть синим или голубым;
• защитный ноль-проводник — желто-зеленым.

Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.

От потолка провода могут идти по-разному:

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Многих сегодня интересует вариативность регулирования степени освещенности разных помещений в квартире или загородном доме. Поэтому вопрос, как подключить люстру к двойному выключателю, позволяющему включать лампы люстры не только разом, но и поэтапно, может быть особенно актуален.

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Подключение одной люстры сразу на два выключателя

Чтобы реализовать на практике электросхему подключения люстры или же группы галогенных (с установкой дополнительно понижающего трансформатора)/светодиодных ламп с 2 различных выключателей, потребуются особые «проходные» выключатели, которые конструкционно отличны от обычных. Кроме того, в их монтажной схеме есть три контакта:

• общий вывод к фазовому проводу или напрямую к люстре;
• пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
