Трубогиб для профильной трубы – это нужный для определенных ситуаций инструмент, и на него есть устойчивый спрос на рынке. Трубогиб может использоваться в самых разных сферах, где есть необходимость придания трубе специфической формы. Конечно, такой инструмент можно приобрести, но при желании сэкономить можно сделать его самостоятельно.

Для сборки трубогиба нужны знания о его устройстве, принципе работы и характерных особенностях. Также эта работа потребует наличия соответствующих инструментов и инструкции. О том, как сделать трубогиб для профтрубы своими руками, и пойдет речь в этой статье.

Основные характеристики трубогиба

Конструктивно профильный трубогиб представляет собой специфический станок для проката профильной трубы , позволяющий изгибать труб с различными вариантами сечения профиля.

Хорошие трубогибы для профильных труб позволяют решать несколько задач, в число которых входят:

• Возможность изгиба трубы под необходимым углом, величина которого может достигать 180 градусов;
• Возможность работы с трубами в достаточно широком диапазоне диаметров – от 5 до 1220 мм;
• Возможность обработки труб, выполненных из разных материалов (при необходимости можно изгибать как металлические, так и пластиковые изделия).

В принципе, необходимость в трубогибе для обработки полимерных труб отсутствует – такой материал вполне можно изгибать другими способами. Зато при обработке металлических изделий не обойтись без профессионального оборудования.

Конечно, всегда можно приобрести готовый инструмент или арендовать его, но эти решения нельзя назвать лучшими. Аренда специализированного оборудования обычно обходится недешево, а приобретение – еще дороже. Кроме того, нужно понимать, что покупка трубогиба ради разовой работы будет не самым выгодным вариантом. Чтобы избежать лишних затрат, многие изготавливают трубогибочные станки своими руками.

Применение трубогибов

Впрочем, основная сфера применения такого оборудования – это прокладка различных трубопроводов и монтаж зданий, в котором профильные трубы часто используются в качестве арматуры. Независимо от формы и вида сырья, используемого для производства труб, их все равно можно гнуть только при помощи специальных станков – в противном случае положительного результата добиться не удастся.

Сфера применения очень сильно влияет на параметры изгибания труб. Дело в том, что материал может иметь разные размеры и исходное сырье, да и требования к изгибу предъявляются разные. Чтобы обработать трубы должным образом, нужно использовать оборудование соответствующей мощности и способностей. Кроме того, немаловажным аспектом является привод устройства, который может быть ручным, электрическим или гидравлическим.

Виды трубогибов для профильных труб

Основным фактором, по которому классифицируются трубогибы, является привод устройства, в зависимости от чего выделяют три категории устройств:

1. Гидравлические.
2. Электрические.
3. Ручные.

Между этими устройствами есть немало различий – разная комплектация, принцип работы и стоимость оборудования. Стоит рассмотреть их детальнее, чтобы разобраться в этих отличиях.

Приспособления с электрическим приводом относятся к категории самых дорогих, но высокая стоимость вполне оправдана (подробнее: " "). Технические характеристики таких устройств, среди которых большая мощность, точная настройка угла изгиба трубы и удобное управление, находятся на самом высоком уровне. Как правило, таким инструментом пользуются профессиональные монтажники.

Гидравлические трубогибы, хоть и несколько уступают в стоимости электрическим приборам, тоже нельзя отнести к категории бюджетных. Такие устройства обычно используются в тех ситуациях, где мощности ручного трубогиба недостаточно.

У гидравлических приспособлений есть немало достоинств:

1. Высокий темп работы . Благодаря высокой и стабильной мощности гидравлический трубогиб способен обрабатывать трубы гораздо быстрее устройств с ручным приводом.
2. Высокая точность обработки . В отличие от ручных приспособлений, гидравлические устройства позволяют изгибать трубу с точностью до 1 градуса.
3. Простота эксплуатации и обслуживания . Рассматриваемый вид устройств очень удобен в использовании и не требует особого обслуживания. Даже в случае выхода приспособления из строя можно самостоятельно провести его ремонт. Кроме того, для работы не придется прикладывать массу усилий, которые просто необходимы при обработке ручными трубогибами.
4. Небольшой вес и компактность . При необходимости любой гидравлический трубогиб можно перенести с места на место без особых затруднений.
5. Универсальность . В отличие от ручных устройств, имеющих ряд неприятных ограничений, гидравлические трубогибы позволяют работать даже со стальными изделиями среднего диаметра.

Помимо уже описанных выше видов трубогибов, существуют еще и ручные приспособления, которые отличаются самой низкой стоимостью и простотой конструкции. Трубогиб для профильной трубы с ручным приводом достаточно мобилен и прост в эксплуатации. Также стоит отметить, что при желании сделать трубогиб своими руками большинство пользователей останавливаются именно на этом варианте.

Впрочем, за небольшую стоимость приходится платить другими качествами. Во-первых, ручные приспособления плохо подходят для больших объемов работ из-за сложностей с длительным использованием устройства. Во-вторых, принцип действия таких устройств прост, но работать с ними тяжело – приходится прикладывать слишком много усилий для качественного изгиба трубы. В-третьих, ручные трубогибы подходят только для обработки пластиковых и алюминиевых труб. При большом желании можно обработать также стальные изделия, но только если их диаметр невелик.

Кроме классификации по типу привода, трубогибы делятся по способу изгибания трубы, в зависимости от чего выделяют три вида устройств:

• Арбалетные, в которых изгиб трубы осуществляется за счет специальной формы;
• Пружинные ручные, осуществляющие изгибание трубы за счет усилия, выданного пружинами;
• Сегментные, имеющие конструкцию из плотного материала с установленными дорнами, вокруг которой и происходит загиб трубы.

Ручной трубогиб своими руками

Очень многих хозяев волнует вопрос о том, как сделать ручной трубогиб для профильной трубы своими руками. Вопрос этот достаточно актуален – приобретение готовых инструментов обходится дорого, да и качество некоторых из них оставляет желать лучшего. Неудивительно, что различные схемы трубогибов оказываются популярными и востребованными.

Для создания простого трубогиба с ручным управлением потребуется всего три компонента:

• Бетонная плита;
• Несколько металлических штырей;
• Перфоратор.

Сборка всех деталей в одно целое не представляет особой сложности. Сначала нужно разделить плиту на квадраты со стороной 4 см или 5 см. Когда эти квадраты размечены, в их углах при помощи перфоратора высверливаются глубокие отверстия, в которые далее устанавливаются штыри. Лучше всего иметь при себе чертежи самодельных трубогибов для профильной трубы, чтобы постоянно сверяться с ними.

Принцип работы этой примитивной конструкции достаточно прост: труба укладывается в пространство между штырями и выгибается за счет физических усилий. Такой ручной гибочный станок для профильной трубы не очень удобен в эксплуатации и не позволяет добиться высокой точности угла изгиба, но для небольшого объема работ в бытовых условиях его способностей хватит.

Альтернативные схемы ручных трубогибов

Простой трубогиб, описанный выше, подходит далеко не для всех ситуаций. При необходимости в более высоких характеристиках придется поискать более сложную конструкцию. Достаточно эффективным вариантом самодельного трубогиба является конструкция, основным рабочим элементом которой является домкрат. Чтобы собирать ручные трубогибы для профильной трубы своими руками, потребуется гидравлический домкрат, способный выдерживать нагрузку до 5 т, прочная основа и штыри.

Есть еще один интересный вариант – трубогиб с цепным приводом, который запускается при помощи рукоятки. В чертеж трубогиба такого типа входит металлическая основа в виде буквы П, струбцина, три ролика, лебедка и цепь. Соединение деталей осуществляется при помощи сварки.

Алгоритм сборки такого инструмента выглядит следующим образом:

• Первым делом к основе крепится П-образная деталь;
• С двух сторон от детали крепятся два ролика, а третий устанавливается так, чтобы все они образовали равнобедренный треугольник;
• На ролики заводится цепь с подключенной лебедкой.

Самодельный гидравлический трубогиб

Гидравлические трубогибы имеют немало преимуществ по сравнению с ручными приспособлениями, но все они обуславливаются сложностью конструкции. Поскольку гидравлическое оборудование отличается сложностью, то и хлопот с его самостоятельной сборкой будет гораздо больше. Для сборки такого трубогиба потребуется прочная основа, п-образная металлическая деталь, вал, шкив, цепь и гидравлический шток.

Изготовление гидравлического самодельного трубогиба выглядит так:

• Первым делом нужно установить вал на основе;
• К одному торцу вала крепится шкив, а ко второму – цепь, после чего можно устанавливать следующий вал и соединять его цепью с первым;
• В нижней части конструкции нужно вырезать проем для движения штока;
• Далее устанавливается третий ролик, который и является основным элементом, изгибающим трубы;
• Вал третьего ролика устанавливается в пазах основы.

Самодельный прокатный станок для гибки труб

Набор материалов, необходимых для работы, выглядит таким образом:

• Бетонное основание;
• Колесики;
• Лебедка;
• Двигатель;
• Перемычка из металла;
• Домкрат;
• Редуктор.

Собирать трубогиб для профиля своими руками лучше всего в несколько этапов, чтобы упростить работу:

1. Первым делом подготавливается основание. Для него потребуются металлические элементы и сварочный аппарат. К основе крепятся четыре опоры, после в конструкции можно сверлить отверстия, позволяющие регулировать радиус изгиба профильной трубы.
2. Следом при помощи болтов и пластик устанавливается домкрат, после чего можно крепить лебедку с роликами, оба двигателя и перемычку.
3. Последний шаг – монтаж «грибка», который по сути является обычной трубой, выгнутой под прямым углом. «Грибок» крепится на верхней части корпуса станка.

Собранный по такой схеме трубогибочный станок для профильной трубы имеет сложную конструкцию, но трудности сборки в дальнейшем с лихвой окупятся за счет эффективной и простой эксплуатации.

Заключение

Существуют самые разные варианты трубогибов для профильных труб. Если речь идет о приобретении такого устройства, то все упирается в выбор необходимых технических характеристик, а при самостоятельной сборке потребуется еще и масса усилий, направленных на создание максимально эффективной и надежной конструкции.

Трубогиб для профильной трубы своими руками, продвинутые мастера изготавливают очень часто, несмотря на то, что строительный рынок предлагает заводские станки для гибки в большом количестве.

Но, зачем тратить деньги на дорогое оборудование, если необходимо проделать небольшой объем работы? По этой причине, домашние мастера стараются изготавливать этот нехитрый домашний инструмент собственноручно.

Эта работа в домашних условиях не является чем-то сверхсложным. Справиться с ней сможет практически любой домашний мастер, имеющий необходимый инструмент и немного опыта.

Труба относиться к самым востребованным строительным материалам, которые успешно применяются в домашнем быту и в промышленности. Но, для строительства различных конструкций, трубы приходиться гнуть, и здесь не обойтись без трубогиба. Именно этот инструмент дает возможность без труда изменить конфигурацию изделия из любого материала.

Конструкция профилегиба

Чтобы самостоятельно соорудить профилегибочный станок для труб, пользуются разными чертежами. Приоритет того или иного варианта, как правило, диктуется наличием имеющихся материалов.

Фронтальный вариант станка для гибки состоит из следующих элементов:

• валы или ролики из металла (в комплекте из трех штук);
• приводной цепной механизм;
• профили из металла, служащие для изготовления рамного основания.

Станок для гибки профильной трубы часто оснащают роликами из дерева. Так же для этого часто используется полиуретан. При выборе этих деталей для профилегиба, необходимо брать во внимание показатель прочности трубного изделия. Если это требование не учесть, то загибочный станок, выполненный своими руками, попросту не выдержит нагрузки и придет в негодность.

Классификация устройств по типу привода

Промышленные предприятия предлагают приспособления для гибки квадратной трубы разных конструкций. Для обработки сортамента с небольшим диаметром используют приспособления, которые функционируют на ручном приводе.

А для трубных изделий с больших размеров задействуют оборудование для обработки профильных труб, которое имеет гидропривод. Эти приспособления предназначаются для объемных мероприятий с квадратными трубами. Самые удобные из таких механизмов – это гибочные инструменты, которые подключаются к электрической сети.

Виды устройств по способу изгиба

Трубогибы так же делят по типу загиба, рассмотрим их.

1. Арбалетные механизмы.
2. Ручные пружинные устройства.
3. Сегментные варианты.
4. Дорновые приспособления.

Какие нужны материалы и нюансы конструкций

Чтобы соорудить своими руками простейший профилегиб, потребуется:

• простой домкрат;
• полка и профиль из металла;
• высокопрочные пружины и 3 вала;
• приводная цепь.

Чтобы простейший вид конструкции служил надежно, важно сконструировать прочный каркас. Его скрепляют сваркой или болтами. Затем, в соответствии с разработанным чертежем, устанавливают валы и оси кручения. От дистанции, на которой расположили оси простейшего устройства для сгибания, будет зависеть радиус загиба профтрубы.

Простейший станок для изгиба квадратных трубопрокатных материалов приводиться в действие посредством цепной передачи. Чтобы укомплектовать передачу данного профилегиба, используются три шестерни. Непосредственно цепь на станок, выполненный собственноручно, рекомендуют взять из ненужного авто или мотоцикла.

Механизм для изгиба профтрубы приводит в движение ручка. Ее для изгиба профиля соединяют с одним из валов. Так же она на профилегибе создает необходимое крутящее усилие механизма.

Процесс изготовления профилегиба в домашних условиях

Простейшие варианты самодельных инструментов для гибки профиля под угол разработаны для обработки сортамента небольших диаметров. Но, эта технология приемлема для действий не только с алюминиевым профилем. Такими инструментами для гибки профиля под угол, можно обработать и стальные изделия.

Особенностью каждого прибора для изгиба труб является распределение нагрузки на профиль. Она распределяется постепенно и равномерно на участке загиба. Во всех точках профиля она одинаковая. За счет этого приспособление во время гибки, не сминает стенки трубного сортамента.

Процесс изготовления в каждом случае начинается с разработки чертежа. В зависимости от того, какие устройства применяют для гибки труб, он и изготавливается. В плане должны быть указанны все элементы конструкции: рамы, трубные упоры, валы, и т. д.

Так же нужно учесть тот факт, что профиль при обработке не нуждается в поддержке боковых стен. Следовательно, в станках для его гибки можно применять валы шире самого профиля. .

Чертежи станка для сгибания профильной трубы бывают очень разные. Мастера охотно делятся ними. Просмотрев множество вариантов, можно подобрать максимально подходящий вид для поставленной цели.

ВАЖНО! Особое внимание нужно уделить тому, что в четеже должны содержаться точные измерения каждой детали. В противном случае устройство не получиться.

После того, как чертеж выбран и изучен во всех деталях, можно приступать самому главному этапу – изготовлению.

С чего начать процесс и где найти детали

Естественно согнуть обычную круглый трубный сортамент своими руками проще, но внешний вид профильной на много интереснее смотрится при возведении беседок, теплиц, ограждений.

Согнуть ее своими руками в домашних условиях, так чтобы при деформации стенки не сплющились, а на линии сгиба не образовались трещины или волны несколько тяжелее.

Чтобы сэкономить деньги можно не покупать трубогиб в магазине, а сделать самодельный своими руками в домашних условиях, практически не потратив ничего из своих сбережений.

Конструкция приспособления для сгибания средней сложности

Функционал данного профилегиба основана на принципе действия прокатного станка. Чтобы приступить к созданию потребуется заранее подготовить: аппарат для сварки, струбцину (или ее аналог), ролики и швеллер. Перед тем как начать строительство желательно ознакомится с процессом действия станка.

Самодельный трубогиб для профильной трубы действует по принципу прокатки образца через зону под давлением.

Движение осуществляется при помощи пары горизонтально установленных роликов на швеллере, который является основанием, а третий ролик, что установлен в нижней части струбцины играет роль деформирующего узла.

Сборка такого станка проводится по следующей схеме. Первым шагом считается подготовка основания, которым может послужить широкий швеллер или соединив вместе пару узких.

После того как основание готово поверх него устанавливается металлическая конструкция П-образной формы. В ее верхней балке проделывается отверстие, подходящее по диаметру к муфте струбцины.

На равном расстоянии от механизма по бокам устанавливаются вращающиеся ролики, на которых крепятся звездочки цепной передачи. Они приводятся в действие ручным приводом.

В муфту вкручивается шпилька, на краю которой крепится третий ролик, а к верхней ее части приваривается ручка. Такой станок для гибки, функционирует следующим образом:

1. образец, который нужно согнуть укладывается на подающие ролики;
2. посредством вращения ручки струбцины трубный сортамент прижимается третьим роликом и перемещается в зону деформации, вращая рукоять цепной передачи связанную с подающими роликами.

Первое давление будет сравнительно небольшим, но, протягивая изделие через данную зону несколько раз можно добиться любого градуса сгиба.

При этом стоит учесть, что согнуть изделие под прямым углом таким методом не выйдет.

Самодельный профилегиб самой простой конструкции в домашних условиях

Механизм станка гарантирует равномерное распределение давления, что исключает возможность сплющивания или другой деформации.

На чтение 14 мин. Опубликовано 19.11.2018

Сгибание трубы – полого цилиндра с определённой толщиной стенок – сопряжено с рядом неудобств. Из курса физики известно, что трубка из какого-либо материала почти не уступает в прочности сплошному пруту. Зато намного выигрывает у него в материалоёмкости и массе.

Поэтому труба в строительстве и изготовлении различных конструкций используется очень часто. И не менее часто требуется эту трубу согнуть, чтобы она смогла выполнить возложенную на неё функция. Для этого был придуман такой аппарат как трубогиб. Что он собой представляет, какова его конструкция и можно ли смастерить трубогиб своими руками?

Что это такое и для чего он нужен?

С переломной рамой

Не менее популярным при изготовлении своими руками является схема трубогиба с переломной рамой. Конструктивно он отличается тем, что все ролики в нём неподвижны, то есть только вращаются, но двигаются вверх-вниз.

Давление на трубу происходит путём приподнимания части рамы, где смонтирован один из крайних роликов. Процесс сборки похож на предыдущий, но имеет свои нюансы:

1. Раму для переломного трубогиба сделайте не цельной, а состоящей из двух частей. Две части можно соединить шпилькой с двумя гайками.
2. Подъём концевого ролика очень удобно осуществлять с помощью винтового подъёмного устройства или домкрата.
3. Для вращения звёздочек некоторые умельцы приспосабливают электродвигатель переменного тока или даже бензиновый, снятый с мотоблока или топливного генератора.

Но чаще всего такие агрегаты всё же используют мускульную силу пользователя. В этом случае они не требуют практически никаких ресурсов. В этом их ценность: такое устройство очень просто сложить в багажник автомобиля и привезти на стройку, где ещё нет электричества.

Ниже приведены чертеж и размеры самодельного трубогиба:

Еще пример:

Простой трубогиб

В условиях домашней мастерской можно изготовить несколько типов трубогибов. Многое здесь зависит от потребностей пользователя устройства. В ситуации, когда человеку нужно постоянно гнуть медную трубку небольшого диаметра под прямым углом, изготовление стационарного трубогиба с переломной рамой на основе домкрата представляется излишней тратой времени и сил.

Ниже приведены самые простые и лёгкие в изготовлении виды трубогибов для различных нужд.

Для круглой трубы

Ключевой особенностью этого трубогиба являются ролики, которые либо обжимают трубу, прокатываясь по ней, либо сдавливают её с разных сторон. В зависимости от поперечного сечения роликов устройство будет заточено под круглую либо профильную трубу.

В первом случае внутренняя поверхность ролика между двумя гребнями будет вогнутой, во втором – ровной.

Из домкрата

Гидравлический домкрат удобно использовать для поджима трубы. Его использование оправдано с круглой и профильной трубой из стали, больших диаметров или с толстыми стенками. Учитывая, что гидравлическим домкратом можно вывесить более трёх тонн, получается, что диаметр и толщина трубы, которую вы сможете согнуть, ограничивается скорее конструкцией самой системы и тем, сможете ли вы прокрутить рычаг, протаскивая заготовку.

При достаточной длине рычага ручки вращения роликов этот вид трубогиба требует меньше всего физической силы при работе с серьёзными материалами.

Арбалетного типа

В трубогибе арбалетного типа отсутствует механизм протяжки профиля.

Он используется, когда изделие гнётся на небольшую длину.

Своё название трубогиб получил за металлическую треугольную раму, расположенную параллельно земле.

В вершинах этой рамы две опоры, ориентированные на круглую либо профильную трубу (это зависит от формы выемки на упорах). В третьей вершине находится шток с пуансоном, то есть дугой, выгнутой наружу. Для прижима пуансона к трубе, которая деформируется между двумя упорами, обычно применяют гидроцилиндр. В быту его легче всего заменить гидравлическим домкратом.

Таким образом, для изготовления арбалетного трубогиба, оснащённого гидродомкратом, нужно сварить треугольную раму, в вершинах которой будут располагаться упоры и прижимной шток.

Изготовление компактного трубогиба-улитки

Трубогиб-улитка получил своё название из-за детали, которая служит силовым трафаретом при изгибе трубы.

В процессе гибки труба прижимается к улитке специальным роликом, который описывает окружность.

В целом, конструкция такого трубогиба напоминает закаточную машинку для стеклянных банок.

Улитка самодельного агрегата может представлять круг из стали толщиной 3-4 мм, на который ребром приварена спирально закрученная толстая стальная лента. В изготовлении такой улитки не обойтись без пропанового резака, которым греют заготовки, чтоб согнуть, а потом закаляют.

В заводских агрегатах улитка поделена на сегменты, соединённые штифтами или болтами. Каждая из частей улитки может отгибаться, что даёт более крутой и красивый изгиб.

С помощью трубогиба-улитки можно гнуть не только трубу, но и прутья, арматуру, прежде всего, для художественного оформления и для завитков.

Пример можно увидеть на чертеже:

Заключение

Трубогиб – полезный инструмент, который может пригодиться при прокладке металлических трубопроводов в системах отопления и кондиционирования, изготовлении металлических каркасов всевозможных видов и многого другого.

Высокая стоимость на заводские устройства побуждает людей, владеющих навыками ручного труда, к самостоятельному изготовлению трубогибов. Устройства, изготовленные своими руками, ничем не уступают фабричным и могут иметь самую разнообразную конфигурацию.

Брутальная конструкция, которую вы видите на фото была сооружена нами прошлым летом за пару вечеров из подручных железяк при помощи сварочного аппарата и, как говорят в народе, такой то матери.

Трубогиб изобретался на ходу без предварительного чертежа, с перекурами, анекдотами и вынужденными техническими перерывами на поиск в бездонных гаражных закромах очередной подходящей железки (к слову, самая затратная по времени и нудная процедура). Задача

Началось все с того, что нам до смерти надоело ежегодно реанимировать старую покосившуюся теплицу из подгнивших оконных рам и волевым решением она была довольно бодро демонтирована.

После визита в организации, которые изготавливают теплицы под ключ, от покупки готовой отказались - слишком хлипкой показалась конструкция, но форма "капелька" нам приглянулась и новую решили соорудить самостоятельно с аркой типа "капля" рассчитанной, как гласит рекламный буклет, на максимальные снеговые и ветровые нагрузки.

Детально процесс сборки трубогиба на фото не зафиксирован. Когда один работает сварочным, а второй языком болгаркой или фиксирует в нужном положении очередную деталь, то отвлекаться на фотографирование не с руки. Тем не менее, при взгляде на готовое изделие и после чтения пояснений приведенных в данном тексте, последовательность сборочного процесса должна быть очевидна.

Устройство самодельного ручного трубогиба для профильной трубы

Мы остановились на этом варианте, но ниже в статье будет предствлена ещё одна конструкция заслуживающая внимания.

Как сделать? Пояснения к нашей самоделке

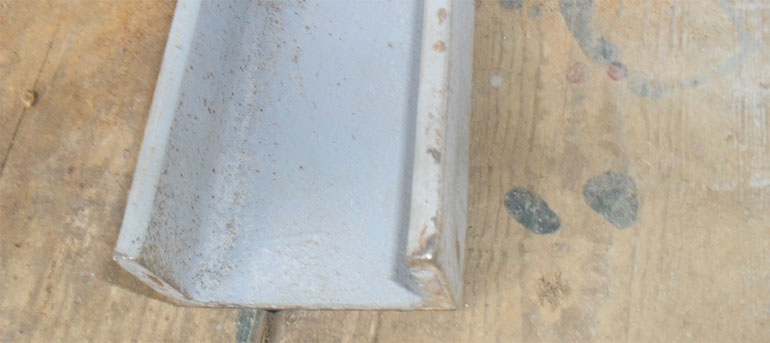

Первым делом мы подобрали надежное основание - толстостенный швеллер длиной 0.8м.

Верхняя часть конструкции собиралась из уголков (на фото справа). В качестве роликов приспособили отрезки толстостенной металлической трубы (на фото слева).

Лучше под рукой ничего не нашлось и в качестве осей использовались шпильки большого диаметра. Решение неудачное, поскольку на месте срезанных болгаркой витков резьбы остаются неровности, которые создают дополнительную нагрузку при вращении.

Предпочтительно использовать полноценные валы (например от велосипедной каретки) и посадить их на подшипники.

Направляющая была сформирована отрезками уголка с одной стороны. И ограничителем в виде болта вкрученного в приваренную к конструкции гайку. Профтруба длиной 6м при гибке будет немного играть винтом и возможность регулировать расстояние путем вращения болта в резьбе здесь приходится очень кстати.

Вороток смастерили из уже знакомых нам: шпильки, стальной трубки и забитого в отверстие П-образного профиля (см. фото).

На центральный ролик наварены тычки, чтобы заготовка не проскальзывала. Иногда труба буксовала и с ними. В таком случае приходилось приопускать домкрат, чтобы уменьшить натяг и делать один лишний проход.

В процессе было выполнено улучшение - приварены продольные и поперечные опоры для повышения устойчивости профилегиба. На них удобно положить прямые, еще не согнутые трубы, которые будут работать как противовес.

Процесс гибки

Здесь все просто. Между роликов заправляем трубу, вращением домкрата подаем подвижную часть вверх задавая тем самым необходимый радиус. Подкручиваем болт направляющей о котором мы говорили выше. И вращаем рукоятку с предсказуемым результатом:

Когда закончили с первой трубой делаем риску - метку для того, чтобы понимать до какого радиуса гнуть следующую трубу.

Чтобы загнуть партию труб с минимальной погрешностью, целесообразно использовать риску -отметку как приблизительный визуальный ориентир и дополнительно подсчитывать количество поворотов (качков) домкрата и количество протяжек трубы в каждую сторону. Точность вырастает в разы!

Выполняйте гибку с малым углом и в несколько проходов. Иначе трубогиб заминает железо. Да и физически крутить очень тяжело.

Погрешности радиусов полученные при гибке можно устранить при сборке самой теплицы. На этапе монтажа поперечных ребер жесткости помощник берет рычаг и поджимает дугу. Вы прихватываете на сварку.

Не увлекайтесь и не перегибайте! Разгибать трубу с которой перестарались - занятие очень неблагодарное. Лучше не полениться и лишний раз свериться с шаблоном или отметкой.

Очень упрощает работу периодическое впрыскивание смазки, в нашем случае использовалась обычная силиконовая, а когда баллон закончился, то WD-40.

Выводы и результаты

Как видите, без специальных знаний, сложного оборудования и в короткий срок можно собрать в домашних условиях бюджетный трубогиб для гибки профильной трубы с точностью достаточной для возведения построек на приусадебном участке.

С помощью данного приспособления была согнута 6 -ти метровая профтруба 40х25 в количестве 7 шт . результат частично виден на фото:

По времени у одного человека работа заняла примерно полдня, т.к. вращение рукоятки потребовало физических усилий.

Для снижения усилия гибки в промышленных условиях труба в месте гиба нагревается токами высокой частоты ТВЧ или внутри заготовки создается внутреннее гидростатическое давление.

В нашем случае все проще. Используем смазку и крууутим.

Если у вас остались вопросы, то можете написать нам в социальной сети или на e-mail, которые можно найти на странице "О сайте".

Следующее видео наглядно демонстрирует устройство работающее по аналогичному принципу.

Ещё одна конструкция заслуживающая внимания

Если вы внимательно изучали вопрос приспособлений для гибки, то наверняка уже видели этот механизм. Здесь деформация трубы происходит за счет усилия, которое создает прижимной ролик.

По этому чертежу изготавливается самый дешевый промышленный вариант, который можно приобрести в строительном магазине.

Среди самоделок изготовленных по этому принципу встречаются варианты с цепной передачей, через которую вращение передается на оси всех роликов. Существенный плюс в том, что на любую ось можно приспособить электрическую дрель и протяжку трубы осуществлять без применения физических усилий.

Посмотрите, как люди умудряются гнуть по две трубы за один проход!

Образцы изделий изготовленных с помощью гнутой трубы

Трубогиб — очень полезный инструмент в хозяйстве, если вы привыкли всё делать своими руками. Из гнутой профильной трубы изготавливают навесы, теплицы и козырьки, придают водопроводным трубам нужный изгиб. С помощью этого инструмента не составит труда сделать всевозможные изделия, которые имеют переменный радиус. Можно сэкономить на покупке инструмента и сделать его по чертежам и фотографиям самостоятельно. Мастер-класс из видео покажет все тонкости процесса.

На строительном рынке можно приобрести разные модификации профессиональных трубогибов. Для изгиба труб небольшого диаметра подойдёт инструмент с ручным приводом; трубы большого диаметра изгибают инструментом, укомплектованным гидроприводом. Промышленные агрегаты бывают стационарными и переносными. Удобен в эксплуатации инструмент, который подключается к электросети. Трубогибы классифицируются по способу изгиба:

• трубогибы арбалетного типа в качестве изгибающего узла используют шаблон нужного диаметра;

Арбалетный трубогиб

• ручной привод изгибает трубы с помощью пружин;
• сегментные трубогибы изгибают трубы по сегменту. Их чаще всего используют сантехники;

Ручной трубогиб

• дорновые механизмы предназначены для изгиба тонкостенных труб на малый радиус.

Совет. В специальных справочниках можно найти таблицы с допустимыми значениями радиуса изгиба в зависимости от толщины и диаметра трубы. Нарушение радиуса создаст зоны с повышенным напряжением металла, что существенно снизит качество и прочность трубы.

Простейший трубогиб из шаблона

Такой механизм подойдёт для труб малого диаметра. Шаблон изготавливают из досок, превышающих по толщине диаметр трубы. Край шаблона обрезается под углом, чтобы труба не выскальзывала. Доски скрепляют между собой и фиксируют на поверхности стола. На определённом расстоянии от шаблона прикрепляют упор. Трубу вставляют между упором и шаблоном и выгибают. Трубу нельзя гнуть от центра шаблона – она сломается. А если не сломается, то внешний вид не выдержит никакой критики.

Трубогиб из шаблона

Подобным образом изготавливается трубогиб из бетонной плиты и прочных металлических штырей. В бетоне бурятся отверстия и вбиваются штыри на расстоянии не более 5 см, по краям вбивают штыри-упоры. Для фиксации изогнутой трубы, к её концам можно приварить перемычку, которую потом демонтируют.

Подобный шаблон можно выполнить из листа фанеры и крючков. Изменяя расположение крючков, можно менять радиус изгиба заготовки.

Роликовый ручной трубогиб

При изготовлении такого механизма основная сложность состоит в подборе роликов и нужного шаблона. Изгиб не получится качественным, если ролики не будут обхватывать трубу. Для изгиба гибких труб ролики можно выпилить из деревянных заготовок твёрдых пород. Ролики можно изготовить на токарном станке или при помощи лобзика.

Ролики для самодельного трубогиба можно выточить на токарном станке

Деревянные круги вырезают под необходимым уклоном, затем собирают в одну деталь, ошкуриваются наждачной бумагой. Для придания прочности деревянным деталям, их укрепляют пластинами из металла. Для изгиба труб по большому радиусу понадобится трубогиб, имеющий три ролика.

Станок для гибки труб

Ручной станок прокатного типа станет хорошим подспорьем в мастерской домашнего мастера. Для его изготовления понадобятся такие материалы, которые можно купить по приятной цене в пунктах приёма металла.

Расстояние между валами имеет значение. Чем дальше расположены валы, тем меньше потребуется приложить силы оператору для прогона трубы, минимальное радиусное значение увеличивается и увеличивается расстояние участка трубы, которое не подвергнется обработке, соответственно ход прижимного вала будет длиннее. Поэтому на стадии проектирования чертежа нужно рассчитать несколько вариантов положения боковых валов.

Прокатный станок в готовом виде

Если вместо валов будут использоваться ролики, по бокам нужно поставить ограничители (уголок стальной), которые удержат трубу в строго вертикальном положении и перпендикулярно к оси роликов. В противном случае профильная труба изогнётся спиралью. После финальной сборки приспособление можно покрасить, для эстетического удовольствия.

Приведённое устройство при желании можно усовершенствовать. Добавить к инструменту двигатель с моторедуктором, который приведёт вал в движение вращением цепной передачи. Установление домкрата вместо верхнего вала позволит изгибать трубы разных диаметров. Домкратом регулируется давление и выставляется высота. Такой апгрейд позволит гнуть трубы в промышленном масштабе малого предприятия, под всевозможными радиусами.

Схема: трубогиб с использованием домкрата

На таком станке удобно работать с напарником: один человек крутит лебёдку, а второй тянет трубу. Заготовка трубы помещается на ролики и прижимается домкратом. Лебёдка протягивает трубу по валам, затем добавляют усилие домкрата и прогоняют заготовку ещё раз. Цикл повторяют до тех пор, пока труба не приобретёт нужный изгиб.

Совет. При сгибании профильной трубы, песок, засыпанный внутрь профиля, защитит его от деструктивных деформаций.
Прибор, самостоятельно изготовленный однажды, прослужит очень долго, и ничем не будет уступать по качеству купленному оборудованию. Если же трубогиб нужен для одноразового использования, то целесообразнее взять прибор на прокат.

Трубогиб своими руками: видео
