В приусадебных и небольших фермерских хозяйствах продуктивнее использовать малогабаритные бытовые инкубаторы, например «Наседку», «Наседку 1», ИПХ-5, ИПХ-10, ИПХ-15, которые вмещают от 50 до 300 яиц.

Инкубатор «Наседка» для выращивания цыплят.

Этот бытовой инкубатор размером 700x500x400 мм и весом 6 кг предназначен для инкубации яиц, вывода птенцов и выращивания цыплят молодняка до 14-дневного возраста. Вместимость данного инкубатора - 48 - 52 куриных яйца, 30-40 голов молодняка.
Обогревается инкубатор электрическими лампочками. При инкубации в нем поддерживается температура 37, 8 °С, при выводе - 37, 5 °С, при подращивании молодняка - 30 °С. Каждый час яйца автоматически поворачиваются. Вентиляция естественная - через отверстия вверху и внизу корпуса.
Работает инкубатор от сети переменного тока 220 В частотой 50 Гц; расход электроэнергии на один цикл - 64 кВт/ч; потребляемая мощность - 190 Вт.
Многие птицеводы считают инкубатор «Наседка» надежным и несложным в обслуживании. При соблюдении инструкции вывод молодняка составит 80-85 %.
Инкубатор «Наседка» можно использовать для подращивания молодняка, например 30 - 40 голов цыплят до 2-недельного возраста. При подращивании следует постоянно следить за соблюдением температурного режима в инкубаторе.

Нормальное развитие эмбрионов в зародыше обычно идет при температуре 37 - 38, 5 °С. Перегрев может привести к неправильному развитию зародыша и появлению больных особей. Наоборот, пониженная температура приведет к задержке роста и развития эмбрионов. Необходимо также следить за влажностью воздуха: до середины инкубации она должна быть 60 %, в середине инкубации - 50 %, а в конце - до 70 %. Вообще, прежде чем начать пользоваться инкубатором, необходимо тщательно изучить его технический паспорт.
Инкубатор «Наседка-1» - модернизированная модель инкубатора «Наседка». В новой модификации увеличен размер лотка (вмещает 65 - 70 куриных яиц), установлен датчик температуры, использован трубочный нагреватель из нихромовой спирали, поворот яиц осуществляется автоматически, упрощен блок управления режимом.

Похожие страницы:

Главная / Своими руками / Как сделать самодельный инкубатор из холодильника и пенопласта

Как сделать самодельный инкубатор из холодильника и пенопласта

Многие фермеры, занимающиеся разведением домашней птицы, задумываются над приобретением инкубатора. Ведь нередки случаи, когда при наступлении сезона несушка не готова к высиживанию выводка. Однако оборудование подобного плана стоит приличных денег, поэтому фермерам полезно знать, как сделать самодельный инкубатор из холодильника и пенопласта по чертежам. Давайте обсудим этот важный вопрос далее.

Курочка-несушка действительно может быть не готова высиживать яйца в определенный период времени. Но не только эта причина может заставить владельца домашнего хозяйства задуматься о создании самодельного автоматического инкубатора для яиц. Часто фермер планирует вырастить больше молодняка, чем привела курица. Восполнить недостающее количество птенцов можно при помощи инкубаторного метода.

Основным преимуществом его применения является тот факт, что птенцы могут появиться на свет в любое время года. К тому же человек самостоятельно может регулировать их количество, что особенно важно, если птица выращивается фермерским хозяйством на продажу. Конечно, отрицать то, что некоторые курицы-несушки способны вывести молодняк даже зимой, нельзя. Но это редкие удачные случаи. В основном же, в это время года эффективным может быть только искусственное выведение птенцов.

Как показывает практика, даже самодельный агрегат для вывода перепелов или курочек может обеспечить фермерское хозяйство необходимым количеством птенцов, если в нем будет установлен самодельный терморегулятор для инкубатора.

За наседкой на яйцах необходимо регулярно присматривать. Но не каждый птицевод обладает необходимым на это количеством свободного времени. А использование инкубатора предусматривает автоматизирование процесса регулировки температуры. Также можно автоматизировать поворот яиц в самодельном инкубаторе.

Вот почему искусственный метод получения потомства домашней птицы считается очень удобным и высокопроизводительным. Но и тут не обошлось без своих подводных камней. Необходимо понимать, что выращивание молодняка домашней птицы инкубаторным методом будет эффективно только лишь в том случае, если фермер разбирается в технологии его применения.

Также важно осуществлять тщательный отбор материала перед тем, как загрузить его в лоточки. Только качественные яички могут дать крепкое и жизнеспособное потомство. Отбракованные варианты ни в коем случае не стоит пробовать инкубировать.

Из холодильника и пенопласта

Как сделать инкубатор для яиц из холодильника и пенопласта своими руками?

Если фермер не хочет тратить денежные средства на приобретение заводского инкубационного оборудования, он может соорудить такой агрегат в домашних условиях. Сделать это совсем не сложно, если подойти к вопросу комплексно. Например, при наличии старого холодильника и небольшого количества листов пенопласта можно соорудить действительно эффективный инкубатор для перепелов.

Самодельный инкубатор из холодильника для яиц характеризуется самым низким уровнем затрат. Поэтому такая конструкция очень популярна среди птицеводов-любителей или фермеров с небольшим опытом в сфере выращивания молодняка домашней птицы. В сети интернет можно найти разнообразные фото, чертежи и схемы подобных агрегатов.

Даже старая холодильная камера, обшитая с внутренней стороны пенопластом, демонстрирует высокую эффективность в плане удержания постоянного уровня температуры. Именно это птицеводу и необходимо.

Поэтому не стоит спешить вывозить старый холодильник, как на следующем фото, на мусорную свалку. Попробуйте своими руками сделать из него самодельный инкубатор для яиц курочек или перепелочек. Все, что может потребоваться в процессе выполнения работы – это 4 лампочки с мощностью 100 Ватт, регулятор температурного режима и контактор-реле КР-6.

Схема выполнения действий следующая:

1. Демонтируйте из холодильника морозильную камеру, а также иные детали, если они сохранилось (полочки, ящички и тому подобное). Чтобы самодельная конструкция хорошо справлялась с задачей сбережения тепла, ее стенки нужно обшить обычным листовым пенопластом;
2. Внутри конструкции приделайте патроны для лампочек, регулятор температурного режима и контактор-реле КР-6. Отметим, что лучше воспользоваться лампами Л5. Они обеспечат равномерный прогрев яиц в лотках и поддержание оптимального уровня влажности воздуха;
3. На двери вырежьте смотровое окошко небольшого размера, как показано на следующем фото;
4. Вставьте в агрегат решетки, на которые в последствие будут установлены лотки с яйцами;
5. Повесьте термометр;
6. Далее поместите в лотки яйца домашней птицы. Некоторые холодильники способны вместить до 6 десятков яичек. Их нужно разместить тупым концом вверх, поэтому наиболее удобно в этих целях использовать обычные упаковочные лотки из картона;
7. Подсоедините самодельный инкубатор для вывода перепелов к сети с напряжением 220Вт и включите все лампы. После того, как они нагреют температуру внутри агрегата до 38°С, замыкаются контакты термометра. В этот момент можно выключить 2 лампы. С 9-го дня температуру нужно снизить до 37,5°С, а с 19-го дня - до 37°С.

В итоге вы получите эффективный самодельный автоматический агрегат с мощностью порядка 40 Вт и вместительностью до 60 яичек.

Если вас заинтересовали самодельные инкубаторы: на ниже продемонстрирован процесс создания такого агрегата из холодильника и листов пенопласта.

Многие фермеры стремятся оборудовать самодельный инкубатор для перепелов автоматическим вентилятором. Однако справедливости ради отметим, что это вовсе не обязательно. В холодильнике создается естественная циркуляция воздуха, которой вполне достаточно для вывода цыплят.

Также совсем не обязательно дополнять такую конструкцию устройством для поворота яиц, это только усложнит ее.

В случае внезапного отключения электроэнергии, вместо лампы Л5, вниз агрегата следует установить емкость с горячей водой. Но тут присутствует один важный момент: вода не должна быть перегрета.

Подведем итоги

Самодельный инкубатор из пенопласта и старого холодильника для вывода цыплят домашней птицы – это действительно надежное и эффективное устройство. Сделать по чертежам его можно своими руками, посмотрев в этой статье.

Больше информации по теме: http://proinkubator.ru

В этой статье приводится электрическая схема контроля трехфазным двигателем произвольной мощности, подключенным в однофазную сеть.

Она может быть использована в инкубаторах частных хозяйств с закладкой яиц от пятисот штук (инкубатор из холодильника) до пятьдесят тысяч штук (промышленные инкубаторы марки «Универсал»).

Эта электрическая схема у автора проработала без поломок одиннадцать лет в инкубаторе, сделанным из холодильника. Электрическая схема (рис. 1.5) состоит из генератора и делителей частоты на микросхемах DD2, DD4, DD5, формирователя включения двигателей на микросхемах DD6.1, DD1.1 - DD1.4, DD3.6, интегрирующей цепочки R4C3, ключей на транзисторах VT1, VT2, электрореле К1, К2 и силового блока на электрореле К3, К4 (рис. 1.6).

Сигнализация состояния лотков (верх, низ) обеспечивается светодиодами НL1, НL2. Делитель и генератор делитель частоты до минутных сигналов изготовлен на микросхеме DD2 (К176ИЕ12). Для деления до одного часа применяется делитель на 60 в микросхеме DD4 (К176ИЕ12). Триггера на DD5 (К561ТМ2) исполняют деление периода до 2, 4 часов.

Переключателем SA3 избирают нужное время, в течении которого будут поворачиваться лотки, от 4 часов до полной остановки. На выходах 1, 2 триггера DD6.1 избранный интервал времени преобразуется в длительность импульса. Передние фронты этих импульсов, сквозь электрические схемы совпадения DD1.1 - DD1.3 подключают двигатель поворота лотков.

Передний фронт сигнала с вывода 1 триггера DD6.1 вкл реверс двигателя, сквозь электрические схемы совпадения DD7.4, DD7.2. Элементы DD4.1, DD3.6 необходимы для переключения порядка работы «ручной - автоматический» и установки лотков в горизонтальное положение «центр». Для активации режима реверса двигателя раньше, чем случится подключение вращения двигателя, предназначена интегрирующая цепочка R4, С3, VD1.

Момент задержки включения двигателя, при указанных на схеме номиналах, составляет примерно 10 мс. Это момент может изменяться в зависимости от порога срабатывания примененной микросхемы. Сигналы управления сквозь транзисторные ключи VT1, VT2 включают электрореле пуска двигателя К2 и электрореле реверса Kl. При включении напряж. Uпит. на одном из выходов триггера DD6.1 появится высокий потенциал, допустим это контакт 1.

Если концевой выключатель SFЗ не замкнут, то на выходе элемента DD1.3 будет высокое напряжение и активируются электрореле Kl, К2.

При следующем переключении триггера DD6.1 электрореле реверса Kl не включается, поскольку на ввод микросхемы DD7.4 будет подан запрещающий нулевой уровень. Слаботочные электрореле Kl, К2 включаются быстро лишь на момент поворота лотков, поскольку при активации концевых выключателей SF2 или SFЗ на выходе микросхемы DD1.3 появится запрещающий нулевой уровень. Индикация состояния выводов 1, 2 DD6.1 выполнена инверторами DD3.4, DD3.5 и светодиодами НL.1, НL.2. Подпись «верх» и «низ» указывают на положение переднего края лотка и являются условными, так как направление вращением двигателя несложно поменять подходящим включением его обмоток. Электрическая схема силового модуля показана на рис. 1.6.

Попеременное подключение электрореле KЗ, К4 выполняют коммутацию обмоток двигателя и, следовательно, управляет направлением вращения ротора. Так как электрореле Kl (если нужно) срабатывает раньше чем электрореле К2, то и подключение двигателя выводами К2.1 случится после выбора выводами Kl.l соответствующего электрореле КЗ или К4. Кнопки SA4, SA5, SA6 дублируют выводы К2.1, Кl.l и определены для ручного выбора положения лотков. Кнопку SA4 устанавливают между кнопками SA5 и SA6 для удобства одновременного нажатия двух кнопок. рекомендуется под верхней кнопкой написать «верх».

Передвижение лотков в ручном режиме осуществляют при выключенном авторежиме переключателем SA2. Величина фазосдвигающей емкости С6 зависит от типа включения двигателя (звезда, треугольник) и его мощности. Для двигателя, подключенного:

по схеме «звезда» - С = 2800I/U,

по схеме «треугольник» - С = 48001/U,

где I = Р/1,73Uhcosj,

Р паспортная мощность двигателя в Вт,

cos j - коэффициент мощности,

U - сетевое напряжение в вольтах.

Печатная плата со стороны проводников показана на рис. 1.7, а со стороны установки радиоэлементов - на рис. 1.8. Электрореле К3, К4 и емкость С6 располагают в непосредственной близости от двигателя. В приборе применены переключатели SA1, SA2 марки П2К с независимой фиксацией, SA3 - марки ПГ26П2Н.

Концевые выключатели SF1 - SF3типа МП1105, электрореле К1, К2 - РЭС49 паспорт РФ4.569.426. Электрореле К3, К4 возможно использовать любой марки на переменное напряжение 220 В.

Трехфазный двигатель М1 с редуктором возможно использовать любой с необходимой мощностью на валу для поворота лотков. Для расчета следует брать массу одного куриного яйца примерно равным 70 гр, утиного и индейки - 80 гр, гусиного - 190 гр. В данной конструкции использован двигатель марки ФТТ - 0,08/4, мощностью 80 Вт. Электрическая схема силового узла для однофазного двигателя показана на рис. 1.9.

Номиналы фазосдвигающей цепочки R1, С1 для каждого двигателя свои и, обычно, пишуться в паспорте двигателя (см. шильдик на двигателе).

Концевые выключатели размещают вокруг оси вращения лотков под определенным углом. На оси крепят втулку с резьбой М8, в которую накручен болт, замыкающий концевые выключатели.

Поворачивание яиц необходимо по нескольким причинам.

Во-первых, в связи с меньшим удельным весом желтка он всплывает наверх при любом положении яйца, причем более легкая его часть, где расположен бластодиск, всегда оказывается сверху. Поворачивание яиц предотвращает присыхание зародышевого диска на ранних стадиях развития, а потом и самого эмбриона к подскорлупным оболочкам; в дальнейшем поворачивание яиц предотвращает прилипание временных эмбриональных органов одного к другому и создает возможность нормального их развития.

Во-вторых, поворачивание яиц необходимо для нормального функционирования амниона, так как для его сокращений необходимо некоторое свободное пространство. В-третьих, поворачивание яиц уменьшает количество неправильных положений эмбрионов к концу инкубации, и, в-четвертых, в секционных инкубаторах поворачивание яиц необходимо, кроме того, для попеременного нагревания всех частей яйца. В шкафных инкубаторах также нет полной равномерности в распределении температуры, а потому и здесь поворачивание яиц обеспечивает уравнивание количества тепла, получаемого разными частями яйца.

О том, как следует поворачивать яйца, имеется ряд данных.

Функ и Форвард сравнивали выводимость цыплят при поворачивании яиц в одной (как обычно), в двух и в трех плоскостях и обнаружили в последних двух вариантах повышение выводимости на 3.7 и 6.4% соответственно. В дальнейшем авторы выяснили на болеее чем 12 000 куриных яиц, что при вертикальном положении их в инкубаторе поворот яиц на 45° в каждую сторону от вертикали по сравнению с 30°-м поворотом дает повышение выводимости цыплят с 73.4 до 76.7%. Однако дальнейшее увеличение угла поворота яиц не повышает выводимости.

По данным Калтофена, только при изменении поворота яиц вокруг длинной оси (при горизонтальном положении яиц) с 90° до 120° выводимость цыплят почти одинакова (86.2 и 85.7% соответственно), а при повороте яиц вокруг короткой оси (вертикальное положение) преимущество поворота яиц на 120° более заметно - 83.7% цыплят по сравнению с 81.7% при повороте на 90°. Автор сравнивал также поворачивание яиц вокруг Длинной и вокруг короткой оси и нашел достоверное превышение выводимости цыплят (Р < 0.001) на 4.5% из яиц, поворачиваемых вокруг длинной оси.

Все яйца были повернуты вокруг своей короткой оси на 180° по крайней мере за 4-5 час., но, возможно, эти данные несколько приуменьшены, так как наблюдения велись 1 раз в 1.5 часа.

Почти все исследователи приходят к выводу, что более частое поворачивание яиц повышает выводимость. Совсем не поворачивая яйца, Эйклешимер получил только 15% цыплят; при 2 поворотах яиц в сутки - 45.4%, а при 5 поворотах - 58% от оплодотворенных яиц. Прицкер сообщает, что при 4-6-кратном поворачивании яиц в сутки выводимость цыплят была выше, чем при 2-кратном. Выводимость была одинаковой независимо от того, начинались ли повороты яиц сразу или через 1-3 дня после закладки яиц в инкубатор. Однако автор рекомендует поворачивать яйца 8-12 раз в сутки и начинать повороты сразу после закладки яиц в инкубатор. Инско указывает, что увеличение количества поворотов яиц до 8 раз в сутки повышает выводимость цыплят, но 5 поворотов яиц совершенно необходимы. В опытах Куипера и Уббельса 24-кратное поворачивание яиц в сутки по сравнению с 3-кратным повысило выводимость на 6.4% при сравительно высоком проценте вывода цыплят в контроле - 7.0.3% от заложенных яиц. Сходные опыты на большом материале (более 17 000 яиц) в инкубаторе шкафного типа провел Шуберт. По сравнению с 3-кратным поворачиванием в сутки, давшим 70.2-77:5% цыплят от оплодотворенных яиц, автор получил при 5-кратном поворачивании повышение выводимости на 2.0%, при 8-кратном - на 3.8-6.9%, при 11-кратном - на 6.4%, при 12-кратном - на 5.6%. По данным Калтофена, поворачивание яиц 24 раза в сутки по 18-й день инкубации по сравнению с 3-разовым обусловило повышение выводимости цыплят в среднем на 7%, а по сравнению с 8-разовым - на 3%. В связи с наибольшим повышением выводимости по сравнению с контролем (24 поворота яиц в сутки) при 96-кратном поворачивании яиц автор считает необходимым именно это количество поворотов.

Вермесану оказался единственным исследователем, получившим противоположные результаты. Он наблюдал даже небольшое снижение выводимости цыплят (с 93.5% до 91.5% от оплодотворенных яиц) при 3-кратном поворачивании яиц в течение всего периода инкубации по сравнению с 2-кратным до 8-го дня и 1-кратным с 9-го дня до вылупления. По-видимому, это результат какой-то ошибки.

Влияние различного количества поворачиваний утиных и гусиных яиц на выводимость исследовали Манш и Розиану. Авторы получили при 4-, 5- и 6-кратном поворачивании 65.8, 71.6 и 76.6% утят и 55.2, 62.4 и 77.0% гусят соответственно. Следовательно, по мнению авторов, необходимо поворачивать утиные и гусиные яйца по крайней мере 6 раз в сутки. Ковинько и Бакаев на основании наблюдений над количеством поворотов яиц в гнезде утки за 25 дней насиживания (528 раз за 600 час.) и сравнения эффекта 24-кратного поворачивания яиц в инкубаторе в сутки с 12-кратным - контрольным (68.7% и 55.3% утят от оплодотворенных яиц соответственно) пришли к выводу, что часовой интервал между поворотами яиц более полно отвечает биологическим потребностям эмбрионального развития утят, чем 2-часовой, особенно в период развития аллантоиса, и в последующем способствует повышению жизненности молодняка.

Особняком стоит вопрос о необходимости дополнительного ручного поворота гусиных яиц на 180° при горизонтальном положении в лотках, где куриные яйца обычно расположены вертикально. Быховец отмечает, что дополнительное поворачивание гусиных яиц на 180° вручную 1-2 раза в сутки повышает выводимость гусят на 5-10%. Однако следует заметить, что приводимое автором объяснение этого особенностями гусиного яйца (большее соотношение длины к ширине и большее количество жира в желтке, чем в курином яйце) здесь ни при чем. Причиной сниженной выводимости гусят в данном случае (при наличии только механического поворота яиц), по нашему мнению, является то, что в лотках, приспособленных для инкубирования куриных яиц в вертикальном положении, поворот лотков на 90° означает поочередное всплывание желтка и бластодиска в курином яйце то к одной стороне яйца, то к другой; при горизонтальном же положении гусиных яиц в этих же лотках поворот последних значительно меньше изменяет расположение бластодиска. По данным Рууса, при проведении дополнительного поворачивания гусиных яиц на 180° вручную 1 раз в сутки, кроме механического 3-кратного, выводимость гусят повышается с 55.6-57.4% до 79.3- 92.4%. Однако некоторые производственники сообщают, что дополнительное поворачивание гусиных яиц вручную не повышает выводимости гусят.

Вопросу о периодах эмбрионального развития, когда поворачивание яиц особенно необходимо, посвящен ряд исследований. Вейнмиллер на основании проведенных им опытов считает необходимым 12-кратное поворачивание куриных яиц в сутки в течение первой недели, а во вторую и третью недели - только 2-3-кратное. По данным Котлярова, распределение смертности эмбрионов было разным при 24-, 8- и 2-кратном повороте яиц: процент эмбрионов, погибших до 6-го дня, был примерно одинаковым при 2- и 8-кратном, а процент задохликов сокращался вдвое при 8-кратном, и наоборот, при увеличении количества поворотов яиц до 24 раз в сутки процент задохликов оставался одинаковым, а процент погибших до 6-го дня увеличивался втрое. Этому факту автор не придает значения, но нам он кажется весьма показательным. В начале развития эмбрионы чрезвычайно чувствительны к сотрясениям и потому слишком частое поворачивание яиц губительно действует на наиболее слабых эмбрионов. В конце развития поворачивание яиц в секционных инкубаторах улучшает газообмен и облегчает теплоотдачу, что и обусловливает значительное снижение процента задохликов при 8-кратном повороте яиц. Но еще большее учащение поворотов, возможно, уже ничего не может дополнить в улучшении газообмена и теплоотдачи. Наше мнение подтверждено опытами автора: более редкие повороты яиц в первой половине инкубации и более частые - во второй дали повышение выводимости по сравнению с группой 8-кратного поворота яиц в течение всей инкубации на 2.3%. Куо считает, что невозможность пройти ту или иную стадию обусловлена в большинстве случае механическими причинами и с 11-го до 14-го дня развития именно поворачивание яиц, стимулируя сокращения эмбриона, помогает ему пройти стадию, предшествующую стадии поворота тела. По данным Робертсона, в группе с 2-кратным поворотом и особенно в группе без поворачивания яиц по сравнению с контрольной (24-кратный поворот) смертность куриных эмбрионов увеличивается больше всего в первые 10 дней инкубации, а при 6-, 12-, 24-, 48- и 96-кратном повороте в сутки, смертность эмбрионов в это время примерно одинакова с контрольной. С увеличением числа поворотов яиц, так же как и в опытах Котлярова, процент задохликов сильно уменьшается, особенно задохликов без видимых морфологических нарушений. Калтофен на большом материале (60 000 куриных яиц) отметил, что 24-кратное поворачивание яиц снижает смертность эмбрионов особенно во 2-ю неделю инкубации. Автор провел опыты с 24-кратным поворотом только в течение этого срока (в остальные дни 4-кратное) и выяснил, что выводимость цыплят в этой группе была одинаковой с группой 24-кратного поворота с 1-го по 18-й день инкубации. В дальнейшем автор показал, что гибель эмбрионов после 16-го дня, т. е. во второй период повышенной смертности эмбрионов, зависит более всего от недостаточной частоты поворотов яиц до 10-го дня инкубации, так как при этом не происходит нормального обрастания амниона аллантоисом и амнион соприкасается с подскорлупной оболочкой, что предотвращает поступление белка в амнион через серозо-амниотический канал. Несколько иные результаты получил Нью, выяснивший, что поворачивание яиц только с 4-го по 7-й день обусловливает примерно такую же выводимость, как и поворачивание в течение всего периода инкубации. Поворачивание же только с 8-го по 11-й день не повышает выводимости по сравнению с группой, где яйца совсем не поворачивались. Автор наблюдал, что неповорачивание яиц с 4-го по 7-й день инкубации вызывает преждевременное примыкание аллантоиса к подскорлупной оболочке, обусловливающее быструю потерю воды из белка. Поэтому автор считает особенно необходимым поворот яиц с 4-го по 7-й день инкубации.

Рэндле и Романов выяснили, что недостаточное поворачивание яиц, предотвращающее или задерживающее поступление белка в амниотическую полость, в результате чего часть белка остается в яйце после вылупления цыпленка, а эмбрион недополучает значительное количество питательных веществ, ведет к уменьшению веса цыпленка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Вконтакте

Многие фермеры экспериментируют с самостоятельным изготовлением инкубаторов. Интернет буквально пестрит чертежами и описаниями — от простейших методик до высокотехнологичных схем. Сегодня тема будет несколько узкоспециализированная, касающаяся лишь одной комплектующей инкубатора — лотка для яиц. Лотки для инкубатора своими руками могут изготавливаться разными способами, каждый из которых имеет свои преимущества и недостатки. Рассмотрим самые распространенные и эффективные способы.

Зачем переворачивать яйца в инкубаторе?

Люди старшего поколения, наверное, помнят добрую и умную детскую повесть Н. Носова о семейке цыплят. Так вот, наблюдательные юные натуралисты, соорудив собственноручно инкубатор, пытались решить проблему, как именно и как часто нужно переворачивать яйца (подобно тому, как делает это наседка).

Зачем же переворачивать материал, помещенный в инкубатор? Причин для этого несколько:

1. При повороте происходит равномерное прогревание зародышей, поскольку источник тепла в приборе закреплен неподвижно лишь с одной стороны.
2. Равномерное обтекание яиц свежим воздухом. Эта проблема актуальна и при инкубационном выведении птенцов, и при использовании наседки.
3. Периодическое переворачивание препятствует приклеиванию эмбриона к подскорлупной оболочке. Если пренебречь этим, процент вылупления птенцов значительно уменьшается, поскольку эмбрионы гибнут.

Отслеживать процесс формирования и смыкания зародышевой оболочки можно посредством овоскопа. О полном смыкании аллантоиса свидетельствует увеличение воздушной камеры в тупом конце. С острого конца яйца становятся темными.

Выбор механизма переворота яиц в инкубаторе:

• Минимальная частота переворота — дважды в день.
• Для горизонтальной укладки инкубационного материала делают полуоборот.
• Некоторые фермеры практикуют повороты до 6 раз в сутки.

Переворачивать яйца вручную — дело очень сложное, тем более, если их много. Гораздо удобнее воспользоваться механическим или автоматизированным переворачивателем.

Различают 2 разновидности механических переворачивателей:

• Рамочные.
• Наклонные.

Рассмотрим оба механизма подробнее.

Рамочный

Принцип действия рамочного механизма основан на качении яиц рамкой, они прокручиваются вокруг оси.

Важно! Такой механизм эффективен только для горизонтальной закладки инкубационного материала. Рамка может просто передвигаться или проворачиваться вокруг оси.

Плюсы рамочного поворота:

• Невысокая энергоемкость. При отключении электроэнергии можно воспользоваться резервным источником энергии.
• Функциональность, простота обслуживания механизма.
• Компактность, небольшие размеры.

Минусы рамочного механизма:

• Для эффективной работы механизма скорлупа должна быть идеально чистой. Даже незначительное загрязнение ухудшает эффективность переворачивания.
• Связь между эффективностью переворачивания и размером яиц — эта проблема полностью устранена в приборе с вращением рамок.
• Риск повредить яйца при поворачивании — это касается неправильно отрегулированного оборудования.

Наклонный

Наклонный механизм работает по принципу качелей. Он используется для техники с вертикальной загрузкой.

Преимущества:

• Гарантированный поворот яиц на заданный градус, вне зависимости от диаметра. Это — универсальная техника, которая подходит для всех видов домашних птиц.
• Безопасность, риск повреждения инкубационного материала небольшой, поскольку амплитуда движения яиц небольшая, яйца не так сильно задевают друг друга.

• Сложность обслуживания.
• Относительно высокая стоимость.
• Техника имеет большие размеры.

Важно! Выбор конкретной модели инкубатора, помимо переворотного механизма, зависит и от многих других факторов: энергопотребления, размеров, емкости лотков, стоимости устройства, а также индивидуальных предпочтений птицевода.

Специфика инкубационного лотка

Рамочный механизм переворота является довольно удобным и при этом недорогим. При выборе лотков с рамочным механизмом надо учесть следующее:

• Объем загрузки. Это — самый важный показатель. Выбирать ту или иную характеристику нужно, исходя из численности птичника. Если вы не собираетесь увеличивать популяцию, то покупать технику со значительным запасом бессмысленно.
• Самые дешевые модели выполнены в виде тонких рамок. В то же время, надежность их минимальная. Рамки легко сгибаются, отчего механизм может выйти из строя.

Важно! Оптимальный вариант — модели, ячейки в которых полностью изолированы, а бортики выполнены высокими.

• Размер ячейки должен соответствовать диаметру яйца. К примеру, перепелиные яйца не стоит укладывать в ячейку для яиц индюшиных. От этого зависит эффективность действия механизма.

Важно! Если вы хотите приобрести универсальный прибор, который подходит для разных видов яиц, то ваш вариант — это устройство со съемными перегородками в лотках. В такой инкубатор можно закладывать одновременно разнокалиберные яйца.

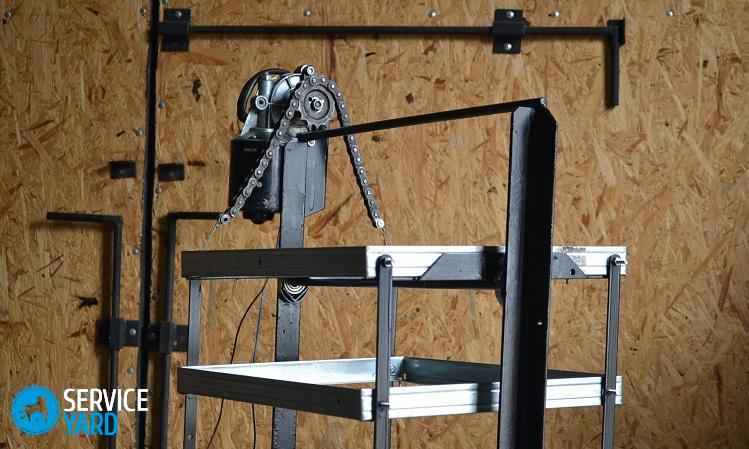

Лоток для инкубатора своими руками с рамочным поворотным механизмом

Для самостоятельного изготовления автоматизированного поворотного механизма потребуется извлечь с задворок памяти знания по механике и электротехнике. Выбор электродвигателей достаточно большой, поэтому подобрать материалы несложно. При этом важно соблюдать такие принципы:

• Преобразование кругового движения роторной части электромотора в возвратно-поступательное перемещение рамки в горизонтальной плоскости. Добиться этого позволяет шатунный механизм, когда шток, закрепленный в одной из точек окружности, преобразует один вид движения в другой.
• Поскольку ротор электродвигателя совершает большое число оборотов, для преобразования частых вращений в редкие движения применяют систему из шестерен с разным передаточным числом. При этом время поворота последней шестерни должно соответствовать частоте переворачивания яиц (4 часа).
• Величина возвратно-поступательного движения рамки в одну сторону равна полному диаметру яйца.

Поворотный лоток для инкубатора своими руками с электроприводом — дело хлопотное, но нужное. Итак, принцип функционирования автоматизированной системы таков.

В приусадебных хозяйствах использование больших инкубаторов промышленного производства может оказаться непрактичным из-за их большой вместимости. Для выращивания небольшого поголовья домашней птицы необходимы компактные приборы, сделать которые можно и своими руками, используя подручные средства и материалы.

Мы приведем несколько способов изготовления инкубаторов. Однако, даже самодельный прибор должен отвечать определенным требованиям, о которых вы узнаете из этой статьи.

Как сделать самому инкубатор для куриных яиц

Разведение домашней птицы - достаточно прибыльное занятие, но для бесперебойного получения продуктивного молодняка нужно купить или сделать своими руками прибор, в котором будет выводиться молодняк.

Как сделать инкубатор для куриных яиц или перепелов своими руками, используя подручные материалы, вы узнаете из разделов, приведенных ниже.

На что нужно обратить внимание

Для полноценного выведения молодняка птицы следует придерживаться определенных рекомендаций и требований относительно использования аппарата и его изготовления:

• Температурный режим на расстоянии двух сантиметров от яиц не должен превышать 38,6 градусов, а минимальная температура составляет 37,3 градуса;
• Для инкубации подходят только свежие яйца, которые не должны храниться более десяти дней;
• В камере необходимо поддерживать оптимальный уровень влажности. До наклева он составляет 40-60%, а после начала наклева - 80%. Уровень влажности необходимо снизить перед выборкой птенцов.

Выведение молодняка домашней птицы зависит и от расположения яиц. Их нужно размещать вертикально (острым концом вниз) или горизонтально. Если они расположены вертикально, их следует наклонить вправо или влево на 45 градусов (при закладке гусиных или утиных яиц градус наклона составляет до 90 градусов).

Если яйца размещены горизонтально, их нужно переворачивать минимум трижды в сутки на 180 градусов. Однако, лучше всего проводить переворот каждый час. За несколько дней до наклева повороты прекращают.

Правила

Если вас интересует, как сделать самодельный инкубатор, вам следует знать, что этот прибор изготавливают по определенным правилам.

Для изготовления вам понадобится :

1. Корпус из материала , хорошо сохраняющего тепло (дерева или пенопласта). Это необходимо, чтобы температура внутри прибора не менялась в процессе выведения птенцов. В качестве корпуса можно использовать старый холодильник, микроволновку или даже телевизор.
2. Для нагрева используют обычные лампы (от 25 до 100 Вт в зависимости от размера камеры), а чтобы контролировать температуру, внутрь устройства ставят обычный термометр.
3. Чтобы внутрь постоянно поступал свежий воздух , нужно обустроить вентиляцию. Для небольших приборов достаточно просверлить отверстия в боковых стенках и дне, а для больших инкубаторов (например, изготовленных из холодильника), устанавливают несколько вентиляторов (под и над решеткой для).

Рисунок 1. Распространенные типы инкубаторов: 1 - с автоматическим поворотом, 2 - мини-инкубатор, 3 - промышленная модель

Лотки или решетки можно купить или сделать из металлической сетки. Важно, чтобы между лотками оставалось пространство для свободной циркуляции воздуха.

Особенности

В инкубаторе необходимо наладить качественную вентиляцию. Предпочтение следует отдавать принудительной вентиляции, так как постоянное движение воздуха обеспечит поддержку необходимой температуры и влажности внутри.

На рисунке 1 приведены основные типы инкубаторов, которые можно использовать для выведения молодняка птицы в приусадебном хозяйстве.

Как сделать автоповорот яиц в инкубаторе

Модели без ручного поворота не очень удобные, так как человеку нужно постоянно контролировать процесс выведения птенцов и вручную переворачивать все яйца. Гораздо проще сразу же сделать самодельный инкубатор с автоповоротом (рисунок 2).

Инструкция

Существует несколько вариантов обустройства автоповорота. Для небольших приборов можно просто обустроить передвижную сетку, которая приводится в движение небольшим роликом. В итоге яйца медленно двигаются и постепенно переворачиваются.

Примечание: Недостаток данного метода в том, что контролировать переворот все же придется, так как яйца могут просто сдвинуться с места, но не перевернуться.

Более современным считается роликовое вращение, для обустройства которого под решеткой устанавливают специальные вращающие ролики. Чтобы предотвратить повреждение скорлупы, все ролики прикрывают москитной сеткой. Однако и этот способ имеет существенный недостаток: для изготовления системы автоповорота придется занимать свободное место в камере, устанавливая ролики.

Рисунок 2. Схема автоматического поворота яиц

Самым лучшим считается способ переворота, при котором сразу весь лоток наклоняется на 45 градусов. Поворот приводится в действие специальным механизмом, расположенным снаружи, а все яйца гарантированно прогреваются.

Как правильно сделать закладку яиц в инкубатор

Инкубацию домашней птицы следует проводить с учетом определенных особенностей и поддерживать оптимальный режим выведения молодняка. В таблице на рисунке 3 приведены основные требования к выведению кур, уток и гусей.

В первую очередь, следует поддерживать правильную температуру (минимум 37,5 - максимум 37,8 градусов). Также необходимо регулярно проверять влажность, определяя ее по разнице температур на «влажном» и «сухом» термометре. Если «влажный» термометр показывает температуру до 29 градусов, значит влажность составляет около 60 процентов.

Рисунок 3. Оптимальные режимы инкубации

Режим выведения молодняка также должен соответствовать следующим требованиям :

• Поворот нужно осуществлять минимум 8 раз в сутки;
• При выведении молодняка гусей и уток, яйца нужно периодически охлаждать комбинированным способом: первую половину инкубации их в течение получаса охлаждают воздухом, а затем орошают слабым раствором марганцовки;
• Во время выведения молодняка температура воздуха на «сухом» термометре не должна превышать 34 градуса, а влажность - в пределах 78-90 градусов.

Важно, что недостаточное прогревание вне зависимости от стадии может замедлить рост и развитие зародышей, так как птенцы хуже усваивают и используют белок. В результате недостаточного прогревание большинство птенцов погибают еще до вылупления, а выжившие птенцы позже вылупляются, у них не заживает пуповина и увеличивается живот.

Недогрев в зависимости от стадии может вызывать некоторые нарушения. В первой стадии они включают :

• Кишечник наполняется жидкостью с кровью;
• Увеличиваются почки и неравномерно окрашивается печень;
• На шее появляются отеки.

Во время воторой стадии недогрев может провоцировать :

• Отечность пупочного кольца;
• Кишечник наполняется желчью;
• Увеличение сердца при недогреве в последние несколько дней инкубации.

Перегрев может вызывать внешние уродства (глаз, челюстей и головы), а выведение цыплят начинается преждевременно. Если температурный режим был повышенным в последние несколько дней, у птенцов могут быть деформированы внутренние органы (сердце, печень и желудок) и не срастаются стенки брюшной полости.

Сильный и непродолжительный перегрев может привести к тому, что эмбрион присохнет к внутренней части скорлупы, у птенца на коже появятся отеки и кровоизлияния, а сам зародыш расположен головой в желток, что не является нормальным.

Рисунок 4. Нормальное развитие зародыша (слева) и возможные дефекты при нарушении режима влажности (справа)

Длительное воздействие высоких температур во второй половине инкубации приводит к раннему движению зародыша в воздушной камере, а под скорлупой можно заметить неиспользованный белок. Кроме того, в выводке наблюдается много птенцов, которые проклюнули скорлупу, но погибли, не втянув желток.

Нарушения режима влажности также могут спровоцировать серьезные нарушения (рисунок 4):

• Повышенная влажность вызывает замедленное развитие зародышей, эмбрионы плохо используют белок и часто гибнут в середине и конце инкубации;
• Если влажность была повышена во время проклева, у птенцов может начать прилипать клюв к скорлупе, развивается зоб, а в кишечнике и желудке наблюдается избыток жидкости. На шее может развиться отек и кровоизлияния;
• Повышение влажности часто вызывает поздний вывод и вылупление вялого молодняка с вздутым животом и слишком светлым пухом;
• Если влажность была низкой, наклев начинается в средней части, а подскорлупные оболочки сухие и слишком прочные;
• При пониженной влажности вылупляется мелкий и сухой молодняк.

Особенно важно поддерживать оптимальную влажность (80-82%) в период наклева. Стоит отметить, что во время всех периодов выведения следует стремиться к поддержанию такого режима температуры и влажности, который существует при естественном насиживании.

Рисунок 5. Возможные дефекты при просвечивании овоскопом

Продолжительность инкубации зависит от вида домашней птицы. Например, для кур мясных пород она составляет 21 день и 8 часов. Если поддерживался нормальный режим, начало наклева начинается на 19 сутки и 12 часов после закладки, птенцы начинают вылупляться уже на 20 сутки, а еще через 12 часов появляется большая часть молодняка. Во время инкубации нужно периодически проводить проверку овоскопом, чтобы вовремя обнаружить повреждения (рисунок 5).

Что для этого нужно

Чтобы правильно провести закладку яиц, нужно заранее прогреть прибор и подготовить яйца.

Для выведения молодняка любой домашней птицы подходят только яйца, которые хранились не дольше недели в темном помещении с хорошей вентиляцией при комнатной температуре. Перед закладкой их обязательно просвечивают овоскопом и отбирают экземпляры без повреждений, трещин и наростов на скорлупе.

Особенности

В инкубатор можно закладывать только яйца правильной формы и с характерным цветом скорлупы для определенного вида птицы.

Кроме того, нужно подобрать правильную решетку, которая будет соответствовать размеру яиц. К примеру, для перепелиных требуется решетка меньшего размера, а для индюшиных - большего. Также необходимо заранее ознакомиться с температурно-влажностным режимом инкубации для каждого вида птицы.

Как сделать самодельный инкубатор из холодильника

Очень часто домашние инкубаторы делают из старых холодильников, так как корпус этой бытовой техники достаточно вместительный и позволяет одновременно выводить большие партии молодняка птицы.

Посмотреть, как сделать инкубатор из холодильника своими руками с подробной инструкцией, вы сможете в видео.

Инструкция

Перед началом изготовления нужно составить чертеж и план присоединения всех необходимых элементов. Также нужно вымыть корпус и вытащить из него все полки и морозильную камеру.

Порядок изготовления инкубатора из старого холодильника включает следующие этапы (рисунок 6):

• В потолке просверливают несколько отверстия для крепления ламп и обустройства вентиляции;
• Внутреннюю часть стенок отделывают тонкими листами пенопласта, чтобы внутри прибора дольше сохранялось тепло;
• На полки устанавливают лотки или решетки;
• Внутри размещают датчик температуры, а терморегулятор выводят наружу;
• В нижней части боковых стенок высверливают по несколько вентиляционных отверстий, а чтобы обеспечить более высокий уровень притока воздуха, сверху и снизу устанавливают вентиляторы.

Рисунок 6. Схема изготовления бытового инкубатора из старого холодильника

Также желательно прорезать небольшое смотровое окошко в двери, чтобы было удобнее наблюдать за процессом инкубации, не открывая дверь.

Как сделать инкубатор из пенопласта пошагово

Корпус самодельного прибора можно сделать из старой коробки из-под телевизора или ящика из пенопласта, укрепив его каркасом из деревянных реек. В каркасе нужно закрепить четыре фарфоровых патрона для лампочек. В три патрона вкручиваются лампочки для подогрева, а четвертая лампочка служит для подогрева воды в ванночке. Мощность всех лампочек не должна превышать 25 Вт. Примеры и чертежи для изготовления простых моделей приведены на рисунке 7.

Примечание: Среднюю лампу зачастую включают лишь в определенное время: с 17 до 23-00. Ванночку с водой для поддержания влажности также можно изготовить из подручных материалов. Например, используя баночку из-под селедки, отрезав у нее часть крышки. Из такой емкости вода будет лучше испаряться, а крышка будет предотвращать местный перегрев.

Внутри самодельного инкубатора устанавливают решетку. Поверхность яиц, находящихся на решетке, должна находиться минимум в 17 сантиметрах от лампочки, а для яиц под решеткой - минимум на расстоянии 15 сантиметров.

Для измерения температуры внутри камеры используют обычный градусник. Чтобы было удобно использовать прибор, его переднюю стенку нужно сделать съемной и обтянуть картоном или другим плотным материалом. Для закрепления используют закрутки. Подобная съемная стенка позволяет укладывать внутрь инкубатора лотки, ставить ванночку и менять в ней воду, а также осуществлять все остальные манипуляции.

Рисунок 7. Схемы изготовления простых инкубаторов из холодильника и коробки

В крышке нужно сделать окошко, которое будет служить для вентиляции и контроля за температурным режимом. Длина окошка составляет 12 сантиметров, а ширина - 8 сантиметров. Его лучше прикрыть стеклом, оставив по ширине небольшую щель.

Для дополнительной вентиляции вдоль длинной стенки возле пола также следует сделать три небольших квадратных отверстия (каждая сторона - по 1,5 сантиметра). Они должны быть все время открыты для постоянного притока свежего воздуха.

Как сделать инкубатор из микроволновой печи

Инкубатор из микроволновки изготавливают по тому же принципу, что и прибор из холодильника. Но стоит учитывать, что в такой прибор не поместится много яиц, поэтому в домашних условиях его используют преимущественно для выведения перепелов.

При изготовлении инкубатора из микроволновой печи нужно учитывать некоторые особенности (рисунок 8):

• Снаружи корпус необходимо обшить тонкими листами пенопласта, чтобы стабилизировать температуру внутри;
• В верхней части оставляют вентиляционные отверстия, а дверцу не утепляют и не герметизируют для дополнительного притока свежего воздуха;
• Внутрь устанавливают лоток, но поскольку в камере недостаточно места для банок с водой, емкость с жидкостью для увлажнения ставят непосредственно под лоток.

Рисунок 8. Порядок изготовления инкубатора из микроволновки своими руками

Также необходимо предусмотреть защиту от перегрева, установив барьеры на лампы накаливания.

Как сделать вентиляцию в инкубаторе своими руками

В самодельном инкубаторе также не предусмотрено специальной системы охлаждения яиц, так как они охлаждаются по несколько минут в процессе переворачивания. Во время всей инкубации следует поддерживать температуру 39 градусов.

Для удобства использования к аппарату можно приделать ножки. А поскольку данное оборудование является очень компактным, а процесс инкубации не сопровождается выделением неприятных запахов, выводить молодняк домашней птицы можно даже в городской квартире (рисунок 9). Порядок изготовления простого самодельного инкубатора приведен в видео.

Как сделать увлажнитель в инкубаторе

Для нормальной работы самодельного инкубатора следует заливать в ванночку по половине стакана воды в сутки. Если требуется повысить уровень влажности, в ванночку можно положить тряпку, которую стирают каждые двое суток.

Для укладки яиц размещают специальные рейки с просветами между ними. Рейки следует сделать скругленными с боков. Чтобы было легче проводить переворот, нужно оставлять в лотке свободное место, соответствующее одному яйцу.

Примечание: Яйца в самодельном инкубаторе переворачивают вручную на 180 градусов. Лучше, если переворот будет осуществляться до 6 раз в сутки с равным временным промежутком (через 2-4 часа).

Рисунок 9. Чертежи для изготовления простых инкубаторов своими руками

Для поддержания влажности никаких приборов в самодельном инкубаторе не предусмотрено, и данный режим поддерживается примерно. Для испарения жидкости рекомендуется устанавливать лампочки 25 или 15 Ватт. До начала наклева испаритель не включают, а если отключить ее слишком рано, то у яиц образуется слишком жесткая скорлупа, которую не смогут разбить птенцы.

Содержание:

Желание получить больше, а отдать меньше свойственно человеку. Но оно иногда приводит к тому, что скупой платит дважды. Этот постулат можно отнести и к инкубаторам. Птицеводу он очень нужен. Большой, хороший и качественный стоит дорого. Например, цена инкубатора на 300 яиц составляет 29 000 рублей. А дешевый может прослужить один сезон, да еще перепортить инкубационные яйца. Вот и получается, что экономия до добра не доводит.

Но теперь для тех, кто “дружит с техникой” и имеет умелые руки, есть возможность и сэкономить, и получить надежное (винить будет некого) очень важное для птицевода устройство. Речь идет о самодельном инкубаторе. В продаже есть полные комплекты для сбора, а также отдельно продается автоматика, необходимая для их усовершенствования.

Требования к самодельным инкубаторам

Прежде чем собирать инкубатор, надо знать технические условия, которые он должен обеспечивать.

• При инкубации куриных яиц количество непрерывных дней его работы составляет 21 день.
• Яйца в инкубаторе раскладываются на расстоянии минимум 10 мм друг от друга
• Температура в инкубаторе изменяется в зависимости от стадии развития эмбриона в яйце.
• При автоматическом режиме переворот яиц осуществляется один раз в каждый час.
• Поддерживается оптимальная влажность и вентиляция. Скорость воздуха 5 м/с.

Готовые комплекты

Для облегчения работы и повышения надежности будущей конструкции имеет смысл приобрести готовый комплект автоматики в самодельный инкубатор. Например, такой, как на рисунке ниже.

Он включает в себя:

• Терморегулятор , обеспечивающий автоматический визуальный контроль за температурой и влажностью.
• Датчики, сканирующие состояние температуры и влажности внутри инкубатора.
• Трансформатор 220/12 V.
• Универсальный лоток с автоматическим поворотом. В него можно укладывать либо перепелиные, либо куриные яйца.

Цена этого комплекта 5 000 рублей. Но зато можно быть уверенным, что процесс инкубации проходит правильно. Температура и влажность соответствует заданным параметрам, а поворот яиц происходит вовремя.

Если вас интересует только автоматический поворот яиц, то можно приобрести более простой комплект.

На этой фотографии показаны габаритные размеры устройства. Они подскажут вам как разместить его в будущем инкубаторе.

Этот комплект состоит из следующего:

• Реверсивного двигателя - 14 W, 2,5 об/мин;
• Звездочки - 1 метр;
• Концевых выключателей - 2 шт;
• Монтажной скобы;
• Соединительных проводов.

Комплект продается уже в собранном и настроенном виде. Его надо просто подключить к управляющему терморегулятору. Цена - 3990 рублей.

Подключение этого устройства в самодельном инкубаторе выглядит так, как показано на схеме.

Но моторизованные лотки должны находиться в каком-то корпусе. А он для инкубатора имеет значение. Ведь внутри его осуществляется терморегуляция воздухообмена для инкубации яйца. Поэтому очень важны теплоизоляционные качества материала, из которого будет изготовлен инкубатор.

Прекрасный вариант для корпуса - это старый холодильник. Его корпус тоже имеет свойства термостата, а дверцы удобно и надежно закрываются.

Переоборудование холодильника под инкубатор

Прежде, чем приступать к сборке инкубатора из старого холодильника, надо избавиться в нем от уже ненужных деталей и убрать морозильную камеру.

Для обеспечения правильного воздухообмена нужно наладить систему вентиляции.

Вентиляция и влажность

Для обеспечения вентиляции в корпусе холодильника делают два отверстия диаметром 30 мм. Одно - внизу, другое - вверху. В эти отверстия вставляют трубочки. Полностью или частично закрывая эти отверстия, вы будете регулировать воздухообмен внутри устройства.

Внизу установите вентилятор на резиновых подушках. Можно воспользоваться вентилятором от ЭВМ. Недалеко поставьте кювету с водой. С помощью испарений этой воды можно будет регулировать влажность в будущем инкубаторе. Закрепите нагревательные элементы. Это могут быть обыкновенные лампы накаливания или тэны.

Воздухообмен в этом случае происходит так.

• Внизу воздух нагревается.
• Увлажняется парами воды из кюветы.
• Вентилятором воздушный поток гонится наверх.
• Часть тепла отдает инкубационным яйцам;
• Часть воздуха остужается и выдувается наружу.
• После остывания часть воздуха опускается вниз, а другая поступает снаружи через нижнее отверстие.

Система обогрева

Простейший вариант обогрева - это лампы накаливания мощностью в 25 W. Берется четыре лампы. Две устанавливаются внизу, две вверху. Или можно воспользоваться более мощными лампами (40 W), но взять их меньшее количество (2 штуки). Альтернативой лампам могут стать ТЭНы.

Лотки и механизм их поворота

Можно купить моторизованный лоток китайского производства. Они тоже качественные, а стоят дешевле, чем импортные. В их комплекты входят:

• рамка, на которую устанавливаются минилотки с ячейками для яиц;
• блок питания;
• тихоходный двигатель, исключающий резкие рывки при начале движения.

Это очень удобные лотки. Их вращение осуществляется встроенным двигателем, который достаточно подключить, к входящему в комплект блоку питания. Полный цикл (90 градусов) поворота лотки проходят за два часа.

Если не захотите воспользоваться этим очень удобным решением, то можете изготовить лотки самостоятельно. Например, из металла, дерева и сетки или любого другого подручного материала. Главное установить их без перекоса в корпусе самодельного инкубатора. Поворотные оси для лотков закрепите латунными втулками или воспользуйтесь специальными подшипниковыми опорами.

В качестве механизма поворота лотков можно использовать цепной привод. Схема его подключения показана на рисунке выше, а как будет выглядеть в установленном виде на фотографии ниже.

Заключение

Самому изготавливать инкубатор стоит только в том случае, если вы обладаете навыками слесарных работ и “дружите” с электротехникой. Тогда сможете значительно снизить свои расходы на приобретение этого изделия. Совсем бесплатно не получится, но сможете приобрести и установить более качественные и надежные комплектующие.

Все комплектующие детали этого устройства можно без труда купить. Об этом писалось выше. Для управления всем механизмом надо будет приобрести терморегулятор. А затем применить свои навыки в слесарном деле.

Как видите, такой вариант оборудования механизма переворота более хлопотный, чем приобретение механизированного лотка. А выигрыш в цене не так очевиден.

В самодельных инкубаторах используется несколько видов автоматических лотков для переворота яиц, которые делятся на два типа. Устройство может переворачивать яйца по одному, или же ярусами. Первый тип оказался неэффективным, и используется только в небольших инкубаторах на 5 — 20 яиц. Лотки второго типа хорошо зарекомендовали себя как в промышленных, так и в самодельных аппаратах.

Чтобы эмбрионы развивались и прогревались равномерно, яйца необходимо переворачивать каждые 2-4 часа. В маленьких инкубаторах очень часто применяют ручной способ переворота, а в машинах, рассчитанных на 50 и более яиц оптимально использовать автоматическую систему переворота. Делится она на два типа: рамочную и наклонную.

Каждый из типов лотков имеет свои плюсы и минусы. Рамочный поворот потребляет меньше энергии, а механизм вращения очень прост в эксплуатации. Еще одно преимущество: может использоваться в небольших инкубаторах. К недостаткам можно отнести влияние шага сдвига на радиус поворота яйца. При низких рамках яйца могут побиться друг о друга. Пострадать яйца могут и при резких движениях рамок.

Наклонный лоток обеспечивает гарантированный поворот на заданный угол вне зависимости от размеров яиц.

Горизонтальное движение лотков по направляющим снижает уровень повреждения яиц на 75-85%. К минусам относят более сложное обслуживание и высокое потребление энергии. Конструкция получается тяжелее, что не всегда удобно для использования в небольших инкубационных машинах.

Рамочная система поворота

Лоток для инкубатора подойдет тем, кто использует легкие модели из пенопласта или фанеры. Чтобы сделать аппарат на 200 яиц, потребуется:

• Моторедуктор,
• Профиль оцинкованный,
• Ящики из-под фруктов или овощей,
• Уголок из стали и прутья,
• Хомуты с подшипниками,
• Звездочка с цепью,
• Крепежные материалы.

Как сделать лоток: первой из уголка сваривается основание. Размеры его подбираются индивидуально, в зависимости от количества лотков и габаритов домашнего инкубатора. Устройство переворота собирают из пары осей, к которым крепят первый и последний лоток. Остальные же навешиваются на сами тяги. Из обрезов уголка делают площадку для посадки подшипников, которую наваривают с двух сторон на оси.

Саму раму изготавливают из алюминиевого уголка — он более легкий. Если в качестве лотков используются овощные ящики, то размер рамки будет 30,5*40,5 см. Если же лотки самодельные, то размер подгоняется под них + 0,5 см для свободного вхождения. Плюсы овощных ящиков: доступность и прочность. Минусы: плохая продуваемость. Самодельные лотки можно смастерить из металлической сетки с толщиной прута 1,5 мм, и сечением, равным размеру яйца. Готовую раму ставят на ось, в которой для крепления просверливают несколько отверстий. Для предотвращения появления ржавчины конструкцию рекомендуется покрасить.

Ось приваривается к станине через подшипник, который для прочности стягивают хомутом. Слева к основанию монтируется крепление для редуктора. Первая и последняя рамка соединяется тягами, остальные навешиваются между ними через каждые 15 см. Чтобы крепление было надежным, гайки рекомендуется законтрить.

Приводятся в движение лотки либо цепной передачей, либо при помощи шпильки.

Какой способ выбрать — зависит от используемого моторедуктора, но обычно в самодельных устройствах применяют цепную передачу.

На отрезе пластика в нижней части станины устанавливают выключатели, которые останавливают моторедуктор при наклоне лотков на угол в 45°. Более подробные схемы и чертежи можно найти на тематических форумах — это поможет понять особенности крепления и соединения узлов.

Обычное реле можно использовать вместе блока управления. Его придется немного доработать: три провода выводятся наружу, а ведущие к контактам дорожки перерезаются. Программируют блок на включение каждые 2,5-3,5 часа. К реле присоединяют два тумблера: без фиксации и с фиксацией. Первый служит для ручного переведения рамок в горизонтальное положение, а второй — для перевода в автоматический режим работы.

Источником питания механизма переворота служит пара блоков питания от персонального компьютера.

В зависимости от размеров инкубатора и количества лотков дополнительные нагревательные элементы устанавливают на одну или несколько рамок. В большом пространстве это обеспечит дополнительный контроль за температурой и влажностью. На станину также крепится небольшой вентилятор, который будет обеспечивать проветривание. Отсутствие вентиляции может привести к гибели до 50% выводка, так как образуются благоприятные условия для развития болезнетворных бактерий.

Наклонная система поворота

Автоматизировать поворот лотков в домашнем инкубаторе можно при помощи встроенного электромеханического привода, который срабатывает через заданный отрезок времени. Обычно таймер устанавливают на 2,5 — 3 часа. За точность отвечает временное реле. Его можно купить, а можно сделать из механических или электронных часов.

Механизм вращения к инкубатору можно сделать из часов с электромеханическим реле. На корпусе обычно имеется розетка, куда можно подключить потребитель. На циферблате расставлять интервалы времени. Двигатель будет передавать через редуктор крутящий момент.

Лотки для яиц в инкубаторе делают поворот по направляющим, в роли которых выступают стенки камеры. Конструкцию можно усовершенствовать креплением к оси более длинной, чем решетка, металлической планки. Сама же ось вставляется в пазы, прорезанные на бортиках каждого лотка.

Чтобы решетка двигалась, из штанги, редуктора, кривошипного элемента и двигателя собирается рабочий узел. Для данной модели вполне подойдет мотор от автомобильных дворников или микроволновой печи. В качестве элемента питания можно использовать блок питания от компьютера или присоединить шнур для подключения к розетке.

Работает устройство так: электрическая цепь замыкается при помощи реле через заданный отрезок времени.

Механизм приходит в действие, и переворачивает яйца в лотке до момента соприкосновения с упорами конечного положения. Рамка фиксируется до повторения рабочего цикла.

Наклонный лоток на 50 яиц

Главная деталь — алюминиевое основание, с просверленными в нем отверстиями для лучшей циркуляции воздуха. Максимальный диаметр — 1 см. Боковины изготавливаются из ламината. До середины делается пропил с шагом в 5 см, через который переплетается сетка из шпагата для удержания яиц.

Для более мелких яиц можно сделать сетку с шагом в 2,5 или 3 см. Для поворота оси применяется электропривод DAN2N. Он обычно применяется для вентиляции в трубах. Мощности привода хватит для медленного наклона лотка на 45°. Управление за сменой положения осуществляет таймер, который размыкает и замыкает контакты каждые 2,5-3 часа.
