Для чего нужна система капельного орошения? Прежде всего, чтобы освободить хозяина приусадебного участка от шланга, отнимающего много времени и сил. Шланг порой не дотягивается до нужного места, запутывается или сгибается, его приходится перетаскивать, повреждая при этом растения…. Всех этих мучений помогает избежать грамотно организованная система капельного полива, которую можно использовать в теплицах, на грядках в открытом грунте, небольшом газоне, в цветниках.

Осуществить монтаж капельного орошения можно своими руками, не обладая особыми техническими навыками: в специализированных магазинах имеются в продаже все необходимые комплектующие. При самостоятельном изготовлении полив будет отвечать вашим индивидуальным требованиям с учетом мельчайших деталей.

Для стандартных решений (полива теплиц, парников или грядок небольшого размера) в продаже имеются готовые наборы («АкваДуся», «Жук», «Урожай», «Водомерка и многие другие) с автоматическим управлением или без него. .

Как самому сделать капельный полив? Существует несколько вариантов его устройства на приусадебном участке. Для правильного подбора оборудования следуйте нашим рекомендациям.

Полив с помощью готовых комплектующих

1. Прежде всего определяемся с источником водозабора . Это может быть водопровод, колодец или скважина. Открытый водоем для организации капельного полива не подойдет, так как вода в нем будет излишне загрязненной, и оборудование быстро выйдет из строя.

Если планируется подключить систему напрямую к водопроводу, то нет необходимости приобретать насос, однако из-за нестабильного напора воды может понадобиться редуктор давления.

Если источником водозабора будет скважина или колодец, то воду из него сначала накачивают в накопительную емкость (бочку, еврокуб). Объем емкости должен соответствовать объему воды, затраченному на один полив. Он рассчитывается по следующей формуле:

Количество растений * расход воды на одно растение в час * время полива

Например:

60 кустов клубники * 2 л/час * 2 часа = 240 литров необходимо на один полив.

От накопительной емкости вода по магистральному трубопроводу поступает к капельной ленте или капельницам.

2. Что выбрать: капельную ленту или капельную трубку с капельницами?

Полив капельной лентой больше рассчитан на однородные посадки растений, например, картофеля, свеклы, зелени, лука, чеснока. Может использоваться для орошения узкого или сложной формы газона.

Капельная лента представляет собой плоскую тонкостенную трубку, внутри которой находятся специальные встроенные приспособления для подачи воды. От высокого нерегулируемого давления лента может разорваться, поэтому если система полива подсоединяется напрямую к водопроводу, необходимо приобрести специальный редуктор, регулирующий давление до 1 бар. Максимальная длина грядки, на которую можно положить капельную ленту – 100 метров.

Существует несколько видов лент:

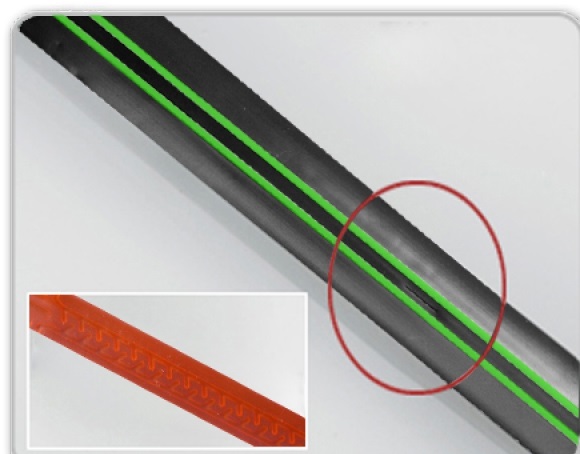

1. Щелевая.

В такой ленте по всей длине встроен лабиринт, распределяющий давление воды равномерно. На определенных расстояниях в лабиринте сделаны отверстия водовыпуска. Щелевая лента склонна к засорению, поэтому при ее использовании в систему капельного полива должен устанавливаться хороший фильтр.

2. Эмиттерная.

Эмиттеры – специальные плоские капельницы, оснащенные сложной системой ходов (лабиринтом), встроенные внутрь ленты и осуществляющие подачу воды к растению. Располагаться друг от друга эмиттеры могут на разном расстоянии – 10, 15, 20, 30 см. Чем расстояние между эмиттерами меньше – тем выше цена ленты. Выбор расстояния зависит от вида поливаемых культур. Эмиттерная лента более надежная, чем щелевая, и цена ее в целом выше.

Важный параметр – толщина ленты, от которой зависит ее прочность. Самая тонкая лента будет служить в открытом грунте всего один сезон, более всего она подходит для теплиц.

Минусы и плюсы капельной ленты :

• требуется установка качественных фильтров перед подачей воды к ленте
• небольшой срок службы
• при высоком давлении воды может рваться

• невысокая цена
• полив может работать от емкости без насоса (самотеком)

— более жесткая, изготавливается из ПНД и предназначена для самостоятельной установки наружных капельниц, выпускается без отверстий. Соединители, тройники и ремонтные муфты для капельных лент и трубок необходимы разные, так как диаметр ленты измеряется внутри, а трубки – снаружи. В отличие от обычной ПНД-трубы толщина стенки капельной трубки меньше (от 0,8 до 1,2 мм) и ее материал обладает устойчивостью к ультрафиолету. Трубка выдерживает давление воды до 6 бар.

Применяют при нерегулярных посадках, для полива кустарников, деревьев, на цветочных клумбах: там, где важно полить каждый кустик растения индивидуально. Для работы капельниц необходимо высокое давление воды.

Подключаются капельницы либо через тонкие специальные шланги, либо напрямую к капельной трубке – в этом случае принцип их действия аналогичен капельной ленте с встроенными капельницами.

В некоторых капельницах предусмотрено регулирование объема выливаемой воды, такие капельницы называются регулируемыми.

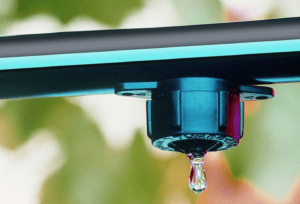

Виды капельниц :

Компенсированные

Обеспечивают равномерный полив при большой длине ленты, а также на участках, имеющих уклон. Хорошо работают только при определенном давлении воды, поэтому не используются при поливе из емкости «самотеком». Менее чувствительны к загрязненной мелкими частицами воде.

Некомпенсированные

Такие капельницы используются на ровных участках без уклона, при небольшой длине капельной ленты. Подходят для полива из емкости, так как могут работать при низком давлении воды.

Капельницы-колышки используют для точечного полива, так как устанавливаются они непосредственно в прикорневой зоне растения.

Плюсы и минусы капельниц

• шаг установки выбирается самостоятельно
• объем водовыпуска может регулироваться

• более высокая цена
• индивидуальная настройка регулируемых капельниц и их прочистка отнимает много времени

Вывод : если вам необходимо организовать полив таких культур, как лук, картофель, свекла, морковь, чеснок, редис, газонная трава, и источником поливной воды служит накопительная емкость – выбирайте капельную ленту. При наличии редуктора давления капельную ленту можно использовать и при поливе от водопровода.

Если капельный полив необходим регулируемый, индивидуальный для каждого растения (цветы, кустарники, деревья, клубника, помидоры, огурцы, баклажаны), а источник водоснабжения обеспечивает достаточное рабочее давление воды – выбирайте капельницы с подводящими микрошлангами.

Посмотрите видео, иллюстрирующее варианты применения капельного полива, на примере одной из готовых систем:

3. Приобретаем необходимые комплектующие .

1. Насос . Необходим для подачи воды из скважины или колодца в накопительную емкость или напрямую в магистральный шланг системы при установке редуктора давления.

2. . Для полива «самотеком» при отсутствии подключения к водопроводу емкость необходимо поднять на высоту от 50 см до 2 метров для создания необходимого рабочего давления воды. Если нет возможности установить бочку на необходимой высоте, можно использовать погружной насос, подключив к нему автоматику для регулировки системы полива. В этом случае важно соблюсти все параметры давления воды в системе и следить за уровнем воды, например, с помощью прозрачного шланга, чтобы обезопасить насос от сухого хода. К емкости с помощью специальной муфты присоединяется магистральный шланг.

3. Шланги . Для подсоединения к источнику воды необходим магистральный шланг или труба диаметром 13,16 или 19 мм.

К этому шлангу подсоединяются капельные ленты или трубки меньшего диаметра. Для капельниц могут понадобиться подводящие тонкие шланги диаметром 4-7 мм.

4. Редуктор давления . Помогает регулировать и поддерживать необходимое давление для правильной работы водовыпусков.

Редукторы до 1бар – применяются для капельной ленты.

Редукторы от 1 до 2.8 бар — используются для полива капельной трубкой с наружными капельницами.

5. Фильтр для капельного полива . Применяется для очистки воды от загрязнений, необходим при заборе воды из скважины или колодца.

6. Капельная лента, капельная трубка, капельницы, микротрубки. Выбор этих комплектующих зависит от назначения и целей капельного полива.

7. Фитинги . Необходимы для различных соединений:

• стартконнекторы – с их помощью капельная лента крепится к центральной магистрали
• краны — совмещают функции стратконнектора и крана, обеспечивают позонный полив
• ремонтные муфты – нужны для ремонта ленты при ее разрыве
• углы и тройники – пригодятся для создания разветвлений и поворотов
• стойки – прижимают ленту к земле, защищая ее от смещения при порывах ветра

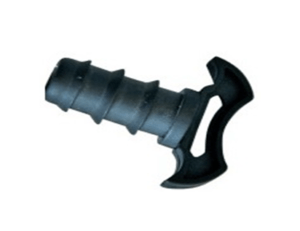

8. Заглушки. Необходимы для герметизации конца ленты или шланга.

9. Монтажные инструменты.

Прокалыватель или пробойник необходим для проделывания отверстий в «слепом» шланге для подсоединения капельниц.

10. Автоматика для управления поливом .

Таймеры (механические или электронные), контроллеры (работающие от сети или на батарейках), метеодатчики, электромагнитные клапаны. С помощью таймеров и контроллеров устанавливается регулярность и длительность полива, полностью автоматизируется его процесс. Правильная работа системы зависит от качества оборудования, поэтому на автоматике не стоит экономить. Устанавливая автоматическое управление поливом, не забудьте про датчик дождя, который будет отключать систему на время осадков.

При наличии нескольких разнородных зон полива вместе с контроллером необходимо приобрести электромагнитные клапаны, которые соединяют магистральную линию и линии капельного полива. Программа будет включать сначала одну зону для полива через электромагнитный клапан, а потом другую.

Система капельного полива своими руками: простейший вариант монтажа с использованием накопительной емкости .

1. К источнику водозабора подключаем насос для наполнения емкости водой.
2. Емкость устанавливаем на высоте 0,5-2 метра от земли, к ней на расстоянии 10-15 см от дна подсоединяем магистральный шланг с краном и фильтром.
3. Прокладываем магистральный шланг перпендикулярно лентам капельного полива, на его конце устанавливаем заглушку.
4. В магистральном шланге сверлом просверливаем отверстия по количеству линий капельного полива, линии присоединяем с помощью стартконнекторов или кранов.
5. Раскладываем капельную ленту или трубку водовыпусками вверх.
6. Если необходимо к трубке присоединить капельницы – проделываем в ней отверстия с помощью специального пробойника, вставляем подводящие микрошланги и к ним подсоединяем капельницы.
7. Конец лент закрываем заглушками, предварительно прогнав через систему воду, чтобы из нее вышел весь воздух.

Схема монтажа капельного полива с использованием автоматического контроллера

Капельный полив из пластиковых бутылок

Простейший полив для теплицы можно организовать и без финансовых затрат на специальные комплектующие, с помощью подручных средств.

Очень просто можно сделать капельный полив из пластиковых бутылок своими руками, для которого подойдет тара из-под различных напитков.

Возле куста растения, нуждающегося в поливе, вкапывается пластиковая бутылка, пробкой вверх. В ее донышке проделывают несколько отверстий, через которые в почву будет медленно поступать вода. Через горлышко емкость пополняют водой, потом пробку слегка прикручивают, чтобы уменьшить испарение. К недостаткам такого способа полива можно отнести быстрое засорение отверстий и непригодность его для тяжелых грунтов, которые плохо впитывают воду.

Пластиковые бутылки можно не вкапывать в землю, а подвесить их над растениями на проволоке горлышком вниз на расстоянии 5-10 см от земли. В горлышке проделывается отверстие, в которое вставляется пустой обрезанный стержень от шариковой ручки, через который вода поступает к корням растения.

Если проделать в днище отверстие и вставить в него медицинскую капельницу для внутривенных инфузий, то, во-первых, подачу воды можно будет регулировать, а во-вторых, попадать она будет точно под корень растения. Отверстие можно промазать герметиком, чтобы вода не подтекала.

Капельный полив из медицинских капельниц

При помощи полипропиленового садового шланга и медицинских капельниц для внутривенных инфузий можно соорудить простейшую систему для капельного полива. В шланге шилом или сверлом проделываются отверстия, в которые затем вставляют трубочки от капельниц. Отверстия герметизируются, скорость полива регулируется колесиком на устройстве.

Уход за системой капельного полива

На зиму необходимо свернуть все оборудование и поместить его в обогреваемое помещение, так как от действия низких температур шланги и капельные ленты могут потрескаться. Наматывать шланги и ленты лучше на специальные катушки, чтобы не было заломов.

Устройство капельного полива своими руками позволит сократить расходы на услуги специалистов и подобрать оптимальную схему орошения для ваших потребностей.

Владельцы приусадебных участков или дач знают, как важен своевременный полив для жизнедеятельности и плодоношения растений. Обеспечить такую регулярность зачастую очень сложно, ведь не у всех имеется возможность появляться на участке в нужное время, обеспечивая его полив. И даже в том случае, если человек проводит на участке достаточное количество времени, поливать газон, огород и садовые растения вручную является весьма обременительным занятием. Можно применить альтернативный способ орошения, изготовив и установив автоматический полив огорода своими руками. Тем самым вы обеспечите живительной влагой все свои насаждения, независимо от глубины залегания их корней и регулярности вашего нахождения на участке.

Автоматическая система полива для дачи или частного дома представляет собой комплект необходимого оборудования, посредством которого осуществляется автоматизированное орошение всего участка или какой-то определенной его территории. Грамотно спланированная система объединяет в себе дождевальный и капельный полив, поэтому является универсальной, подходящей для всех растений на участке. Работой системы полива управляет контролирующее устройство, подающее команды на открытие и закрытие клапанов в зависимости от произведенных настроек.

Часто такие системы комплектуются датчиками температуры и влажности, что позволяет подавать воду в трубопроводы исходя из реальных метеоусловий. Контроллер можно настроить на различную продолжительность управления системой без вмешательства человека. Система автоматического полива газона, огорода и сада в заданное время автоматически включится, подаст к растениям заданное количество воды, а затем отключится. А в дождливую погоду датчик влажности не позволит контроллеру включить подачу воды. Это очень важно, так как излишек влаги так же способен навредить растениям, как и ее недостаток.

Преимущества автоматизированного полива

Перечислим наиболее значимые преимущества, которыми обладает система автополива:

• За счет дозирования количества воды и оптимального расхода электроэнергии удается существенно экономить расход энергоносителей и воды;
• Участок будет полит всегда настолько, насколько ему необходимо для обеспечения нормальной жизнедеятельности растений;
• Можно не появляться на участке месяцами. А все это время система сама будет заботиться о поливе. Ей не страшны даже временные отключения электричества;
• Расположение всех элементов системы под землей обеспечивает им безопасность от механических повреждений;
• Система автоматического полива своими руками может прокладываться на любом этапе обустройства территории, как на новой площади, так и уже на полностью застроенном участке;
• Всегда имеется возможность перейти на ручное управление поливом, используя запорную арматуру;
• Вносить корректировки в работу системы можно как на участке, так и дистанционно, через интернет;
• Могут задаваться разные программы полива. Например, смена интенсивности орошения утром или вечером.

Составление проекта системы

Перед тем, как сделать автоматический полив своими руками, необходимо продумать и составить проект будущей системы. Если участок у вас еще новый, ничем не засаженный и не застроенный, то нахождение элементов системы на нем может быть более свободным. В этом случае высаживать растения можно будет применительно к проложенной поливной системе.

Если же проект составляется на уже застроенном участке, то необходимо нанести на схему все имеющиеся на его территории постройки (дом, гараж, пристройки, баня, колодец, бассейн, площадку для детей), а также обозначить нахождение всех дорожек и зон отдыха. Далее обозначаются места нахождения поливных элементов. Отмечается точка водозабора и место нахождения насосной станции.

Совет: Наилучшим местом поступления воды в систему полива является середина участка. В этом случае обеспечивается равномерность давления воды во всех отводных магистралях.

На схеме отмечаются места расположения деревьев, огорода, прочих насаждений, а также прохождение водных магистралей и спринклеров (дождевателей). Количество спринклеров определяется в зависимости от их радиусов действия. Зная, какую площадь охватывают работающие спринклеры, на схеме очерчиваются границы их действия при помощи циркуля. Разумеется, в зону действия спринклеров не должны попадать площадки, строения и прочие места, для которых излишек влаги может быть вреден.

На фото капельная автоматическая система полива огорода

Когда проект будет составлен, он переносится на местность. Без этого соорудить автоматический полив на даче своими руками будет невероятно сложно. Участок размечается при помощи колышков и шнура.

На заметку: Учитывайте, что шнур должен проходить с небольшим отступом от мест будущих магистралей, чтобы не мешать проведению работ.

Подбор необходимого оборудования

Поначалу может показаться, что создание и монтаж автоматического полива огорода своими руками потребует колоссальных усилий. На самом же деле выполнить такую работу можно и без приглашения специалистов. Достаточно внимательно изучить инструкцию по монтажу такой системы и правильно подобрать нужное оборудование.

К такому оборудованию относятся:

На фото схема автополива участка

Монтаж

Когда готов проект и закуплены все необходимые материалы, можно приступать к непосредственному монтажу системы в следующем порядке:

1. Производится установка насосной станции и прочего оборудования, предназначенного для управления работой системы.

2. Прокапываются траншеи для укладки трубопроводов. Когда монтируется система автоматического полива на даче своими руками, многие профессионалы советуют укладывать трубы на глубине около 1 метра. Это обеспечивает их защиту от промерзания. На деле же такая работа является очень трудоемкой, поэтому допустимо прокапывать траншеи глубиной 30-40 см, обеспечивая осенью слив воды с трубопроводов. Для этого на самых нижних участках труб устанавливаются дренажные клапаны.

Совет: Если траншеи выкапываются посреди газона, то рекомендуется прикрыть газонную траву пленкой. Попавшая на траву почва может привести к гибели травяного слоя.

Верхняя часть грунта срезается квадратами с таким расчетом, чтобы можно было эти квадраты вернуть на свои места поверх проложенных труб.

3. На поверхности участка собирается поливная конструкция. Отдельные участки трубопроводов соединяются посредством фитингов. К общей магистрали подключаются дождеватели и капельные шланги.

4. Собранная система тестируется методом подачи в нее воды. В случае обнаружения протечек производится устранение неполадок.

5. Если конструкция герметична, она укладывается в подготовленные траншеи. Спринклеры выводятся к поверхности почвы.

6. Траншеи закладываются кусками дерна, которые ранее были срезаны.

Готовый вариант автоматического полива с таймером для теплицы

Если у вас нет желания самостоятельно рассчитывать поливную конструкцию и покупать для ее обустройства расходные материалы, можно приобрести уже готовую систему. В комплект оборудования входят насосная станция и все необходимые автоматические устройства. Благодаря такой конструкции можно, например, соорудить на участке автоматический полив теплицы с таймером. Необходимым условием для этого, как и для самодельной системы, является наличие электричества и водопровода.

Уход за поливным оборудованием

Чтобы поддерживать поливную систему в работоспособном состоянии, достаточно выполнять простейшие действия по уходу за ней:

• периодически прочищайте фильтры на входе в насосную станцию;
• прочищайте отверстия дождевателей и капельных шлангов в случае их засорения;
• после окончания поливного сезона снимите все датчики и перенесите их в теплое место;
• когда полив уже не выполняется, необходимо слить воду из трубопроводов;
• снимаются все батареи питания, а в начале сезона устанавливаются новые;
• демонтируйте в конце сезона электромагнитные клапаны. Их можно оставить на месте, если систему продуть сжатым воздухом.

Правильно собранная система автоматического полива обеспечит ваш огород и сад здоровыми насаждениями, а уже они порадуют вас щедрым урожаем.

Некоторое время назад я прикинул, что было бы неплохо автоматизировать полив на даче. Обзоры некоторых пользователей муськи также сыграли не последнюю роль в принятии этого решения. Но поскольку электроника - это не мой профиль, решено было делать аппаратную часть проекта максимально упрощенной, и по возможности обойтись без ЛУТ, травления плат и прочих сложностей. Короче, хотелось реализовать свою систему как некий конструктор, собранный из стандартных компонентов, а получилось это или нет - решать вам.

UPD: добавлен скетч для Ардуино.

1. Осмысление хотелок и упорядочивание мыслей проекта
Проект изначально задумывался примерно в таком виде: 4 мощных разбрызгивателя (в перспективе 8), столько же электромагнитных клапанов, релейный модуль для них, экран 16x2 символов, часы реального времени и Arduino в качестве мозгов.
Я рассчитывал, что для управления клапанами будет достаточно какого-нибудь простого меню, через которое можно задавать текущее время, время начала полива и длительность работы.
Потом прикинул, что 8 входов ардуины отдавать на клавиатуру - это чересчур. И вообще, не все клавиатуры одинаково полезны везде оправдано использование только цифрового блока; нужно ведь не только вводить циферки, но и реализовать навигацию по меню.
А если так, то лучше использовать джойстик - это более универсальное решение чем цифровая клавиатура, да и управление становится «интуитивным»… разумеется, если его удастся таким сделать… Зимой были куплены релюшки, один 12-вольтовый клапан, один разбрызгиватель, джойстик, ардуина и экран, и в феврале-марте я начал отлаживать скетч для поливалки.
В процессе разработки программной части было внесено еще несколько изменений в первоначальный проект. В частности, я добавил несколько датчиков температуры-влажности и блок ручного управления клапанами. Кроме того, для защиты от работы мотора вхолостую я решил поставить на вход датчик расхода воды, чтобы аварийно отключать мотор в случае длительного отсутствия потока.
Зачем столько датчиков? Да просто стоят они не очень дорого, пустые входы на плате оставались, а знать температуру и влажность на разных частях участка - полезно. Датчики я планировал поставить в теплице, на улице и в приямке для насосной станции, а также где-то в огороде разместить датчик влажности почвы и датчик температуры почвы.
А вообще - покажу я лучше таблицу датчиков и пинов ардуины

2. Закупка необходимых компонентов
Привожу список компонентов системы, купленных в Китае (большинство приобрел на aliexpress, но пару лотов взял на Ebay - там было дешевле). Два лота уже сняты с продаж, поэтому вместо ссылок на них будут снапшоты - чтобы заинтересованные люди знали что искать.
1 , цена 6,36$ (лот у другого продавца, т.к. мой продавец снял этот датчик с продаж)
1 , цена 0,74$
1 , цена 0,63$
1 , цена 1,16$
1 , цена 0,56$
1 , цена 1,79$
1 , цена 1,1$
1 , цена 0,66$
1 , цена 0,5$
1 , цена 1,35$
1 , цена 3,56$
1 , цена 0,84$
3 , цена 0,99$ за штуку, всего 2,97$
4 , цена 5,59$ за штуку, всего 22,36$
4 , цена 3,62$ за штуку, всего 14,48$. Аналоги легко ищутся
4 , цена 0,95$ за пару, всего 1,9$
Итоговые затраты в интернетах - 60,96$

В местном строительном магазине были куплены следующие вещи:
2 бухты поливочного шланга 5/8 (по 30м) - 540000 бел.рублей, или примерно 28$
8 муфт 1/2 - 112000 бел.рублей, или примерно 5,8$
3 тройника 1/2 - 60000 бел.рублей, или примерно 3$
8 штуцеров 15*16 - 92000 бел.рублей, или примерно 4,8$
Итоговые затраты в оффлайне - 804000 бел.рублей, или 41,2$

Также стоит упомянуть то, что не вошло в этот список - некоторые вещи из этого списка достались мне условно-бесплатно (старая рухлядь), на какие-то вещи я просто запамятовал цены. Это:
40 метров 4-жильного сигнального кабеля для подключения температурных датчиков;
40 метров самого дешевого 2-жильного медного кабеля для передачи 12 вольт на электромагнитные клапаны;
2 разветвителя RJ-11, которые были использованы в качестве выходов для подключения датчиков температуры и влажности, и 4 коннектора для кабелей с датчиками;
2 разветвителя RJ-45, для связи блока управления, находящегося в доме, с блоком реле и датчиков почвы, находящимся на улице рядом с насосом, и 4 коннектора для кабелей;
старый кабель (витая пара) - метров 30-40, для соединения ардуины с релюшками;
коннектор для подключения дисковода, выпаянный со старой материнской платы, и шлейф от дисковода;
старый блок питания на 24 вольта;
обрезки мебельного щита толщиной 12-16 мм для изготовления коробок для системы.

Фотки разветвителей до применения не сделал, выглядят примерно так:

3. Изготовление того, что не было куплено
Некоторые вещи по тем или иным причинам пришлось делать самостоятельно из подручных материалов. Постараюсь здесь описать, что и как было сделано, и почему именно так а не иначе.

3.1 Датчик влажности почвы (надеюсь, долгоживущий)
Как вы можете заметить, в списке покупок отсутствует датчик влажности почвы, хотя в проекте он заявлен. Дело в том, что сама идея закапывать в землю кусок текстолита с тоненькими полосками металла мне показалась достаточно бредовой, поэтому я решил найти способ получше. Пошарившись по интернету, я нашел на тематическом форуме, там есть хорошие советы и примеры. В общем, решил сделать так же, как там и написано: 2 проводника, резисторы и 3-жильный провод. В качестве катода и анода была использована одна велосипедная спица, безжалостно покусанная на части. Вот для сравнения куски донора и целая спица


Паяем провода, резисторы и куски спицы - в общем, делаем все так, как написано на форуме


Потом временно фиксируем анод и катод на пластилин, чтобы заделать наше рукоделие термоклеем


Далее в качестве формочки был взят маленький стаканчик от детского йогурта, в нем я сделал отверстие для провода, аккуратно установил конструкцию внутрь и залил анкерным составом Ceresit СХ-5






Форумчане рекомендуют гипс, но под рукой его не оказалось, думаю что быстросхватывающийся цемент будет не хуже.
Высохло - вскрываем






По готовому датчику на всякий случай прошелся масляной краской в пару слоев, чтобы датчик измерял именно влажность почвы, а не влажность куска бетона.

Для использования этого мегадевайса требуется предварительная калибровка. Делается это элементарно: берем сухую почву, в нее тыкаем самодельный датчик, проверяем и записываем полученное значение влажности. Затем льем туда столько воды, чтобы получилось небольшое болотце, и снова снимаем значение с датчика.
По-быстрому откалибровался вот этим скетчем с форума:
#define PIN_SOIL_LEFT 6 #define PIN_SOIL_RIGHT 7 #define PIN_SOIL_HUMIDITY 0 void setup(){ Serial.begin(9600); pinMode(PIN_SOIL_LEFT, OUTPUT); pinMode(PIN_SOIL_RIGHT, OUTPUT); pinMode(PIN_SOIL_HUMIDITY, INPUT); } void setSensorPolarity(boolean flip){ if(flip){ digitalWrite(PIN_SOIL_LEFT, HIGH); digitalWrite(PIN_SOIL_RIGHT, LOW); }else{ digitalWrite(PIN_SOIL_LEFT, LOW); digitalWrite(PIN_SOIL_RIGHT, HIGH); } } void loop(){ setSensorPolarity(true); delay(1000); int val1 = analogRead(PIN_SOIL_HUMIDITY); delay(1000); setSensorPolarity(false); delay(1000); // invert the reading int val2 = 1023 - analogRead(PIN_SOIL_HUMIDITY); reportLevels(val1,val2); } void reportLevels(int val1,int val2){ int avg = (val1 + val2) / 2; String msg = "avg: "; msg += avg; Serial.println(msg); }
В моем случае, значение на датчике было чуть больше 200 в сухой почве, и чуть меньше 840 во влажной.
Теперь у нас есть минимальный и максимальный уровни влажности конкретно взятой почвы, их нужно будет внести в соответствующие константы в основном скетче. Вот и все!

3.2 Блок питания для клапанов
Можно было, конечно, купить в Китае обычный блок питания на 12 вольт, выдающий хотя бы 1 ампер, но в закромах Родины куче старого барахла нашелся зарядник от дохлого шуруповерта, выдающий полампера при напряжении 24 вольта. Поэтому был куплен понижающий преобразователь на LM2596, и затем успешно встроен в старый блок. Отдельных фоток процесса я не делал, бо не об этом обзор… Вот модифицированный блок вместе с клапаном, сойдет за пример


В корпусе блока было сделано отверстие, удобной регулировки напряжения. Теперь с помощью отвертки и мультиметра можно выставить любое напряжение от 5 до 24 вольт. Получилось довольно неплохо, как мне кажется. К сожалению, я прощёлкал Aloha_ про понижающие преобразователи… Но в моем случае все вроде бы нормально, перегрева не замечено.

3.3 Держатели для разбрызгивателей
Вот эту штуку в магазине купить точно не получится! Потому что сделана она в количестве 4 единиц по спецзаказу:) Хотя здесь все просто: полудюймовая труба высотой один метр, снизу сделан изгиб под 90 градусов и приварен уголок длиной 30-40 см, чтобы держатель можно было воткнуть в землю в нужной части участка. Вверху резьба должна быть внутренняя на полдюйма (в моем случае там просто наварена муфта), внизу - кому как удобнее. В моем случае там наружная полдюймовая резьба, но как показала практика - лучше бы была внутренняя, тогда не пришлось бы навинчивать сначала муфту, потом в нее штуцер или клапан… В общем, не продумал заранее, поэтому получил дополнительные расходы на муфты:(
Наглядные фото держателя - вот:




И еще чуть дальше будет фотка держателя в процессе эксплуатации.

3.4 Коробки для блока управления и реле
Сначала я планировал разместить все части поливатора в одной коробке, и оснастить ее выходами на клапаны (12 вольт), насос (220 вольт) и собственно на датчики. Однако потом решил разнести силовую и слаботочную части поливатора, да и щелканье реле ранним утром будет очень сомнительным удовольствием. Соответственно, плата с ардуиной, джойстик, кнопки, экран и часы реального времени остаются в «домашней» коробочке, а реле будут вынесены в коробку на улицу, поближе к мотору и клапанам.
Для сборки управляющего блока мне понадобился кусок мебельного щита, перьевые сверла для отверстий под кнопки и под джойстик, и лобзик, для отверстия под экран

Под спойлером сверлим, пилим и собираем коробочку

Далее разветвители (телефонные и под витую пару) вскрываем, паяем к ним провода и садим на термоклей. Здесь видно более подробно






Экранчик и часы реального времени были объединены в одно целое вот таким способом


И далее эта конструкция была торжественно закреплена саморезами в коробке. Так же был прикручен джойстик. Теперь внешне блок управления выглядит так:


Осталось закинуть в коробку мозги - и блок управления готов.
Теперь внимание. Эстетам, детям и беременным женщинам настоятельно не рекомендуется открывать следующий спойлер… Потому что красивых плат, которые умеют делать Yurok, ksiman и прочие известные здесь личности, вы не увидите. Зато вы увидите монтаж платы в лучших традициях КитайПодвалПрома: проводки вместо дорожек, и термоклей, чтобы это все не развалилось. Поэтому еще раз предупреждаю: не надо открывать спойлер! Поверьте на слово, эта плата работает, но лучше ее не видеть:)

Спойлер, не открывайте его, там ужос и кышмарь!

Вот зачем вы открыли, а? Ну и ладно, любуйтесь… Помидорами не кидать!

Блок управления соединен с блоком реле двумя витыми парами. Для взаимодействия «мозгов» с клапанами и мотором достаточно 5 управляющих линий и еще 2 линии для питания реле (5 вольт и земля), но ведь есть еще расходомер (питание уже есть, значит нужна всего 1 линия), датчик влажности почвы (3 линии) и 4 светодиода, отображающие текущее состояние клапанов. Итого - используется 15 линий из 16 доступных.
В блоке реле помимо самих релюшек встроены розетки для мотора и для блока питания клапанов, а также обычный выключатель для принудительного запуска мотора. Сам блок сделан из тех же обрезков мебельного щита, что и блок управления, а выглядит как обычная деревянная коробочка. На входе две витые пары разведены на плате по коннекторам на реле мотора, реле клапанов, светодиоды, датчик влажности и датчик расхода воды. В стенке предусмотрительно сделаны отверстия под провода на клапаны, на выключатель и на розетку, управляемую через реле мотора.


На клеммнике выведены провода к электромагнитным клапанам


Снаружи я прикрутил розетку для мотора, управляемую ардуиной, и выключатель для ручного включения мотора


Все провода разведены и выведены куда нужно… вроде бы


На внутренней стенке появилась розетка для 12-вольтового блока питания, он тоже здесь виден


В готовом виде все это смотрится примерно так:


Немного объясню что и как. В коробку заведено питание, внутри спрятан блок для 12-вольтовых клапанов, реле мотора и реле клапанов. Наружу выходит питание на мотор (розетка), а также выведен выключатель для ручного управления мотором (он запараллелен с релюшкой). Кроме того, есть возможность подключения датчиков влажности почвы и расхода воды, но они пустуют. Почему - расскажу немного дальше.
4. Описание функционала
Собственно, вот неполный набор электронных компонентов для сборки


Сначала был собран примерно вот такой «осьминог» из ардуины и небольшого набора периферии, именно это чудо я использовал для отладки скетча


Минимальный как я уже говорил, было решено сделать управление джойстиком, и вырисовывался следующий минимально необходимый набор пунктов меню:
1. Настройки даты и времени
2. Настройки расписания полива
3. Информация с датчиков
4. Возможность принудительной перезагрузки

Реализовать его мне удалось, причем получилось даже обойтись англоязычным дисплеем 1602 - помогла библиотека LCD_1602_RUS, которая позволила «сделать» 8 кириллических символов. После этого вперемешку с английскими буквами можно было составить вполне понятные для пожилых людей (моих родителей) русские названия пунктов меню. Конечный размер скетча - чуть меньше 1400 строк, втиснутых в 45 килобайт.
Результат компиляции:
Скетч использует 19 626 байт (63%) памяти устройства. Всего доступно 30 720 байт.
Глобальные переменные используют 1 316 байт (64%) динамической памяти, оставляя 732 байт для локальных переменных. Максимум: 2 048 байт.
Никаких предупреждений о нехватке памяти, к счастью, уже нет.
Самого скетча пока здесь нет, со временем выложу. Хочу немного «причесать» код:)
Что получилось и что не получилось? Ну, на осьминоге получилось все:) К сожалению, жизнь вносит свои коррективы, и после разнесения мозгов, релюшек и сенсоров кое-что работать перестало… Во-первых, аналоговые датчики. Увы, но сейчас из-за длины кабелей они у меня не работают - соответственно, пункт меню «ПОЧВА» показывает нулевую температуру и влажность. Есть определенные мысли, как это исправить, но пока - некогда. У родителей на даче бываю не слишком часто и занимаюсь не только поливатором, а тут еще очередная командировка… В любом случае - я буду рад дельным советам от читателей.
Во-вторых, сходу не удалось подключить расходомер - на этот раз вовсе не из-за длины кабелей. Я сгоряча поставил его на вход в мотор, сразу после обратного клапана, как оказалось - ему там не место. Датчик, видимо, не совсем герметичен, и при подъеме воды идет подсос воздуха через микрощели в корпусе, как результат - насос не тянет воду. Пока снял его, потом попробую поставить на выход насоса - должно работать, но возможно - будет немного подтекать.
Теперь по работающему функционалу. Ну, с расписанием понятно - это именно то, ради чего затевался проект. Но иногда нужно просто включить ненадолго поливалку, и для этого я сделал два режима принудительного полива: ограниченный и бесконечный. Ограниченный режим включается коротким нажатием на кнопку, длительность такого полива можно указать в настройках. Если нажать на кнопку еще раз - полив будет прекращен досрочно. По длинному нажатию включается бесконечный полив - выключить его можно опять таки нажатием на кнопку.
Ну и приятное дополнение - просмотр температуры в приямке с насосной станцией, в теплице и на улице.
Раз в сутки запланирована принудительная перезагрузка ардуины.

5. Собираем поливатор
Здесь я сделаю небольшое отступление и приведу технические характеристики водонапорных компонентов.
Насос JY1000 польской фирмы Omnigena, согласно утверждениям производителя, имеет такие характеристики:
Производительность: 60 л/мин;
Максимальная высота подъема: 50 м;
Потребляемая мощность: 1100 Вт;
Максимальная глубина самовсасывания: 8 м.

Кроме того, обнаружился вот такой полезный график

вот

Ну и конечно, не стоит забывать, что производительность очень сильно зависит от глубины скважины и забитости фильтров.

Электромагнитный клапан безымянный, но я находил на множестве страниц (например ) примерно такие характеристики:
Напряжение: DC 12 В;
Ток: 0.5A;
Давление: 0.02-0.8 МПа;
Производительность 3-25 л/мин.
Кроме того, встречается оптимистичное утверждение: Water pressure: hydrostatic pressure of 1.2 MPa, which lasted 5min, no rupture, deformation, leakage. . Т.е. в течение 5 минут клапан выдерживает даже существенно более высокое давление, чем стандартное «не более 0.8 МПа».
Вот здесь можно рассмотреть клапан в разных ракурсах


Также могу отметить, что тестировал клапан на более слабом блоке питания, и он без проблем открылся при 9 вольтах.
А для того, чтобы клапаны без проблем работали в условиях огородной сырости, мне пришлось включить смекалку и найти применение старым пластиковым бутылкам.
Привет, бонаква!


Вот - один клапан в такой одежке, может здесь видно получше

Производительность разбрызгивателя , согласно данным , составляет 700 - 1140 л/ч, или примерно 11.7-19 л/мин при давлении жидкости 0,21-0,35 МПа соответственно.
Как видно, в идеальных условиях насос выдает слишком большой поток, который просто физически не «осилит» ни клапан, ни тем более разбрызгиватель. Забегая вперед, скажу, что скважина в моем случае далеко не идеальная и до 60 л/мин она не дотягивала. Потом я прикинул, что напор упадет также и из-за длины шланга от мотора до самого дальнего разбрызгивателя (почти 30 метров), решил сильно не заморачиваться по этому поводу. Потом, в ходе «производственных испытаний», подключил к мотору одновременно три разбрызгивателя. Оказалось, что они льют очень слабо, да еще и давления не хватает на то, чтобы изменилось направление вращения. Выглядело так: разбрызгиватель крутится до тех пор, пока не упрется в ограничитель сектора, и вращение прекращается. Если убрать ограничитель сектора, то по кругу вращение более-менее без проблем, но радиус полива - метра 2-3. Отбросил один разбрызгиватель - стало немного лучше и они даже пытались вертеться, но радиус все равно был максимум метра 4. А вот один разбрызгиватель работает замечательно - бьет очень далеко (замерял рулеткой, на 9 метров брызгает только в путь), и никаких проблем с вращением.
Сами разбрызгиватели можно регулировать под свои нужды:
- разбить струю, выкрутив винт напротив сопла;
- изменить угол и соответственно дальность струи, поднимая или опуская пластину напротив сопла;
- изменить сектор полива с помощью ограничителей, или вообще убрать фиксатор ограничителя.
Вот фотографии «элементов управления» с близкого расстояния








Брызгалка на держателе и с подведенным шлангом/проводом выглядит вот так:

6. Работа
Блок управления, кроме текущего времени, умеет показывать всякую полезную информацию вроде температуры и влажности. Там же задается начало и длительность полива по расписанию, и длительность полива при активации кнопкой.
Коротким нажатием одной из 4 кнопок можно включить полив на определенное время (задается в настройках), длинное нажатие включает «бесконечный» режим, т.е. отключить полив на заданной линии можно будет только этой же кнопкой, или он отключится, если по расписанию линию необходимо отключить. Хотя зачем я повторяюсь? Даешь слайды!
Вот здесь видны настройки:

Вот здесь - смотрим температуру и влажность

Информацию получаем отсюда

Вот так собственно выглядит колхозинг датчиков в дачных условиях. Крыльцо


Приямок


Теплица

Эти датчики пока ничего не говорят, почему - объяснял выше

И, наконец… Семь бед - один ресет:

А теперь - видео, куда ж без него.
1. Мини-экскурсия - что есть в меню поливатора. Датчики были не подключены, поэтому все показывают по нулям.

2. Настройка поливатора на включение 2 и 3 линии длительностью по одной минуте

3. Как выглядит полив по расписанию, которое было задано для теста

4. Как выглядит полив по расписанию на экране поливатора

5. Тестовый полив с кнопки - включение и выключение. Работу разбрызгивателя не показываю, но чесслово - все работает

6. Разбрызгиватель и его настройка: что где крутится, поворачивается и фиксируется

7. Работа разбрызгивателя на небольшом секторе с близкого расстояния

7. Сравнение с рыночными предложениями
Доступный вариант на российском рынке - системы Gardena, продается в OBI. Можно взять блок управления за 13590 рублей и еще по 3990 рублей, итоговая цена будет всего-то 29550. Здорово, конечно, и выглядит красиво. Но отдавать почти 500 американских денег… И насколько я понимаю - здесь в комплекте нет разбрызгивателей, соединителей и шлангов! Ладно, смотрим дальше.
Опять Gardena в том же магазине, но здесь уже система на 6 линий. Состоит из таймера подачи воды за 11190 рублей и за 6990 рублей - итого 18180, или почти 300 бакинских… Шланги и разбрызгиватели, как и в предыдущем случае, нужно покупать отдельно.
Ebay сходу предложил блок управления вместе с клапанами примерно за 60 долларов, плюс ~35$ стоит доставка - в итоге почти сотня. Как вариант, доступны контроллеры (без клапанов) Rain Bird ESP-RZX Series 4 и Hunter XC 400i по ценам не ниже 75 баксов, не считая доставки. Клапаны отдельно; для хантера, например, они идут от 22 баксов за штуку, оптом дешевле.

И вместо послесловия. Имело ли смысл мне заморачиваться изобретением велосипеда, если он уже есть на рынке? Думаю, что да. Что лично я от этого получил? Во-первых, существенную экономию, во-вторых, возможность реализовать систему так, как это нужно именно мне, в-третьих - мне это просто было интересно. Реализуйте свои проекты и не бойтесь делать ошибки. Не ошибается только тот, кто ничего не делает!

Теперь обещанный код для ардуины. Скачать его можно , комментарии в тексте я по возможности добавил, но конкретно в этом коде возможно не работает (или неправильно работает) расходомер.

Планирую купить +100 Добавить в избранное Обзор понравился +128 +247

Участок возле дома – огород, теплица, сад, клумба или теплица, уход за ним постоянно отнимает массу сил и времени. Большая часть современных изобретений призвано облегчить жизнь человеку. В жаркую пору массу энергии отнимает полив, данная процедура требует ежедневного повторения. Автополив на даче своими руками значительно упростит процесс ухода за вашим участком, а результат будет намного лучше: значительно уменьшится расход воды, при этом внешнее вид растений и урожайность будет намного лучше.

Прежде чем приступить самостоятельному созданию системы автополива, следует обратить внимание на то, что существуют три разных вида конструкции данного чуда инженерной мысли. Невзирая на сходство в работе и несущественные различия в устройстве, они все же довольно существенно отличаются и предназначены для разных целей. Давай рассмотрим вопрос, что для чего предназначено, и как сделать автополив своими руками.

Система автоматического полива может быть трех видов:

1. Дождевой или поверхностный полив. Данная система является наиболее распространенным видом полива. Особые форсунки, подключенные к трубопроводам, разбрызгивают воду в виде капель дождя. Это достаточно эффективный метод полива, но он подходит не к каждому виду культурных растений – большинство овощных культур требует исключительно подкорневого полива. Потому данный вид полива применяется только газонов, ягодников, цветочных клумб и других участков с непривередливой к виду полива растительностью.
2. Капельная система полива. Главным преимуществом такой системы является ее экономичность – жидкость подается к каждому растению по специальным капиллярным трубопроводам по каплям. Подача осуществляется непрерывно и днем и ночью, благодаря этому экономятся и водные ресурсы, осуществляется эффективное орошение. Данная система используется непосредственно для плодовых и ягодных растений, использовать данную систему для полива клумб и газонов малоэффективно нецелесообразно.
3. Внутрипочвенный полив участка. Данный способ является одной из разновидностей капельного полива, в нем также как и в описанной выше используется дозированная, но постоянная подача воды внутрь почвы. Данную систему целесообразно использовать для полива площадей длительного использования, таких как теннисные корты, футбольные поля, рулонные газоны, которые используются людьми для постоянного передвижения по ним. Одним из главных преимуществ является то, что данной системы является то, что ее детали спрятаны внутри почвы. На дачах такая система практически не используется.

Чаще всего на дачах используют комбинированную систему орошения, в которой сочетается дождевая и капельная схема – это касается профессиональных инженерных конструкций данного типа. Система автополива своими руками – это практически всегда упрощенный вариант капельной или дождевой системы орошения.

Разработка системы полива своими руками

Автоматический полив огорода своими руками организовать не сложно. Для начала нужно взять план участка в масштабе. В случае его отсутствия, его нужно нарисовать на миллиметровке, либо на большом листке в клетку. Нанесите на бумагу все крупные растения, грядки и постройки.

• Разработка конфигурации. На план нанесите расположение источника воды и зон полива. Попутно нужно нарисовать прохождение магистрального трубопровода. В том случае если планируете обрызгивать дождевателями, нужно нарисовать зоны их действия. Они должны пересекаться друг с другом и не должны оставаться неполитые участки.

В том случае, когда растения высажены рядами, целесообразней будет использовать капельный полив: стоимость оборудования и расход воды намного меньше. Во время разработки схемы капельного полива количество линий полива зависит от расстояния между рядами. В том случае, когда межрядное расстояние составляет более 40 см, требуется по одной линии на каждый. В случае если расстояние между рядами составляет менее 40 см, полив получается на одну линию меньше.

После прорисовки всех участков, нужно определиться с длиной требуемых трубопроводов, нужно подсчитать, сколько и какие точки раздачи воды у вас получились, определится с оборудованием – количество шлангов, тройников, брызгалок, капельниц и труб. Требуется ли редуктор и насос, потребуется ли емкость, и какая автоматика будет стоять в каком месте. После того как этап подсчета необходимых материалов и проектирование системы на бумаге завершено можно приступать к монтажу. Система орошения, которую спроектировали на бумаге, начинает претворяться в жизнь на вашем участке.

• Строительство. Во-первых, с чем требуется определиться — это прокладка труб. Существуют два способа укладки трубопровода: закопать в траншею либо проложить поверху. На даче обычно укладывают поверху, так как здесь полив сезонный и осенью всю систему демонтируют. За редким исключением систему на даче оставляют неразборной, в случае если система выдержит низкие температуры, ее могут попросту сломать, либо украсть недоброжелатели.

Автоматическую систему орошения участка дома постоянного проживания стараются сделать как можно менее заметной, поэтому трубы закапывают. В данном случае копаются траншеи не меньше 30 см. Данная глубина является оптимальной для того чтобы не повредить трубы во время земляных работ. Нужно только помнить о том, что все оборудование, остающееся на зимовку должно переносить низкие температуры.

От магистральных водопроводов на полив отходят ответвления. Все соединения и узлы лучше всего делать в лючках с крышками: так как в соединениях и тройниках наиболее часто возникают течи. Для поиска течи, раскапывать траншею не самое приятное занятие, а в том случае, когда доступ к проблемным местам облегчен, обслуживание системы значительно облегчается.

Последним этапом, в зависимости от выбранного способа орошения в шланги монтируются устройства раздачи воды, все соединяется и проверяется.

• Комплектующие. Вся разводка трубопровода по участку делается из полимерных труб. Трубы из данного материала не реагируют на большинство удобрений, устойчивы к коррозии, надежны и легко монтируются (они не требуют какого-либо оборудования для монтажа). Наибольшей популярностью пользуются трубы ПНД (полиэтилена низкого давления). Ко всем преимуществам, описанным выше, стоит, добавит еще и устойчивость к ультрафиолету: их можно прокладывать на поверхности. Также можно использовать ПВД (полиэтилен высокого давления), ПВХ(поливинилхлорид, но данный материал боится ультрафиолета) и ППР(полипропилен, недостатком данного материала является то, что его соединение должно осуществляться при помощи сварки и исключает возможность демонтажа).

Для автоматической системы орошения на дачу, огород, или в теплицу берут в основном трубу диаметром 32 мм. В случае если должен осуществляться полив большого количества грядок рекомендуется брать трубу диаметром до 40 мм.

Трубы ПНД собираются с помощью компрессионных фитингов (с прокладками на резьбе). Трубы из данного материала способны выдержать давление в водопроводе многоэтажного дома, так что давление для полива участка выдержат без проблем. Преимуществом является то, что по окончании сезона их можно демонтировать, а на следующий год собрать и эксплуатировать снова.

В том случае если выбор пал на капельное орошение, к магистрали должны подключатся капельные шланги или ленты, можно к шлангам присоединить обычные капельницы (делается отверстие и в него вставляется устройство небольшого размера). При дождевом орошении монтируются разбрызгиватели. Они бывают разного строения и способны покрывать зоны разных размеров и форм – прямоугольные, круглые, сектора. Система полива газона своими руками также легко монтируется.

Работы по устройству поливной системы

Когда готов план автополива на даче, вам нужно перенести его на участок.

• Система капельного полива, сделанная своими руками

Капельный автополив на даче можно устроить следующим образом:

1. Нужно взять большое количество бутылок объемом 1,5-2 л. В случае если система будет орошать влаголюбивые растения, потребуется более объемная тара.
2. На расстоянии 3 см от дна на стенках при помощи гвоздя делаются несколько отверстий.
3. Бутылки закопайте вниз дном между растениями на глубине 10-15 см.
4. При необходимости воду доливайте через горлышко.

Такие поливалки для газона и огорода экономят ресурсы и обеспечивают почву достаточным количеством влаги.

Каким образом сделать полив более высокого уровня самостоятельно? Как минимум потребуются инженерные навыки опыт работы с инструментами. Если вы умеете рассчитывать рабочее давление можете выкопать траншеи, под нужным углом наклона установить трубы, соединить их выставить таймер, фильтры и прочее, тогда стоит приниматься за работу. В ином случае лучше доверится профессионалам.

• Дождевая система автополива для огорода и дачи

Монтаж данной поливочной системы орошения не доставит много хлопот в реализации. Этапы установки:

1. Поливной шланг нужно заменить на сеть трубопроводов, охватывающую весь приусадебный участок, огород или теплицу.
2. На концах тупикового трубопровода смонтируйте распылители. Различные модели можно найти в хозяйственном магазине.
3. Стандартный кран для подачи воды замените автоматическим клапаном. Устройство оборудуйте таймером включения.

• Внутрипочвенная система полива для дачи

Реализовать на дачи данную систему орошения самостоятельно довольно сложно. Для простого описания схемы понадобится примерно такой план:

1. Нужно сделать траншеи глубиной 20-30 см с расстоянием между ними в 40-90 см.
2. В траншеи уложить полиэтиленовые пористые трубы, через которые будет просачиваться вода.
3. Чтобы вода не уходила вглубь, под трубы укладываются ленты.
4. Для автоматической работы системы нужно установить электромагнитный клапан/датчики осадков/дренажный клапан.

Самостоятельное создание автоматической системы орошения на даче, довольно непростая задача. Требуется внимательное отношение, создание схемы, организация подачи воды и по возможности подключение автоматического управления. Можно обратиться за помощью к специалистам, но и самостоятельно собрать автоматическую систему орошение вполне возможно. Потребуется только хорошо обдумать функциональность. А широкий выбор материалов на современном рынке позволит сконструировать подходящую вашему участку систему автополива.

Успешность выращивания на приусадебном участке овощей и фруктов будет напрямую зависеть от обеспечения посадкам правильного ухода. Садоводу необходимо вручную орошать грядки или обустроить автоматический полив, что позволит несколько упростить уход за садом, выращивая на грядках влаголюбивые овощи и фрукты. Можно использовать как покупные системы автополива, так и изготовить их самостоятельно.

Описание технологии

Первоначально системы автоматического полива использовались лишь на крупных фермерских хозяйствах, однако сегодня с совершенствованием технологии появились бытовые установки, которые отличаются простотой конструкции и предлагаются покупателям по доступным ценам. Под системами полива принято понимать технологический комплекс, обеспечивающий регулярное и равномерное орошение грядок водой. Это могут быть как относительно простые конструкции, которые оснащены лишь одним мощным насосом и электротаймером, так и полностью автоматизированные установки, за работу которых отвечают современные компьютеры.

Стандартная конструкция автополива будет включать следующие элементы:

• Водяной насос.
• Контроллер, управляющий работой оборудования.
• Систему шлангов.
• Краны и капельницы.

Даже простейшую систему, которая состоит из подающей помпы и управляющей автоматики, можно будет настроить таким образом, чтобы полив включался в строго определенное время, а зная производительность насосов, можно будет до литра рассчитать объем воды, которым орошаются грядки. Какого-либо последующего обслуживания такая система не потребует, а при необходимости садовод может внести соответствующие корректировки, в зависимости от погоды на дворе и состоянии растений на грядках.

Преимущества и недостатки автополива

Популярность автоматических систем орошения во многом объясняется универсальностью таких конструкций, их простотой эксплуатации, надежностью и долговечностью.

Садоводы существенно упрощают себе уход за грядками, им не требуется приезжать на дачу каждые два-три дня и поливать огород.

К преимуществам технологии можно отнести следующее:

• Простота эксплуатации.
• Полная автономность работы.
• Возможность регулировки интенсивности и частоты полива.
• «Продвинутые» системы имеют встроенные датчики дождя, что позволяет им подстраиваться под погоду.
• Долговечность эксплуатации.
• Доступная стоимость.

В продаже в садоводческих магазинах можно найти относительно простые варианты, в которых даже отсутствуют водяные помпы, а вода к грядкам поступает самотёком через систему труб и установленный на небольшой высоте пластиковый бак. Также можно приобрести и смонтировать разветвленные системы, которые одновременно могут использоваться для орошения грядок и полива газона.

Разновидности автоматического орошения

Благодаря своей доступной стоимости и функциональности автоматический полив огорода получил сегодня популярность на отечественном рынке и с одинаковым успехом используются как дачниками, так и владельцами частных домов, которые на приусадебной территории обустраивают натуральный газон.

Распространение получили следующие системы автоматического полива:

• Дождевальные.
• Капельные.
• Комбинированные.

Использование дождевальных систем полива позволяет имитировать капли дождя, что положительно сказывается на состоянии растений, улучшая их рост и последующую урожайность. Основой такой системы являются специальные распылители, которые разбрызгивают воду мелкими каплями. Необходимо лишь правильно спланировать конструкцию, настроить автоматику и в последующем вносить те или иные корректировки в работу оборудования.

Капельные системы станут отличным вариантом для грядок, где выращиваются овощи и фрукты с мощными материнскими растениями и разветвленной корневой системой у посадок. Садовод получает возможность подвести капельный полив непосредственно к корням и стволу растений, что, в свою очередь, экономит расход воды, обеспечивая правильное орошение посадок.

Обустройство полива

Одним из условий для прокладки полностью автономной системы полива станет наличие водопровода. Если таковая на даче или в частном доме отсутствует, то в качестве источника воды может использоваться любая емкость, которую располагают на высоте не менее полутора метров над землей. Рекомендуют использовать непрозрачные пластиковые ёмкости, объем которых выбирают в зависимости от необходимого количества воды для еженедельного орошения грядок.

Для обустройства капельного автополива на даче потребуется:

• Автоматический контроллер.
• Регулятор давления.
• Капельная лента.
• Фитинги и разводящая труба.

Используемая капельная лента может быть выполнена из поливинилхлоридной тонкостенной трубы. Также в садоводческих магазинах можно приобрести уже готовые капельные ленты, которые выполняются из мягкого пластика, сшитого полипропилена или других аналогичных материалов.

С внутренней стороны капельной ленты на равном расстоянии устанавливаются небольшие капельницы, которые отвечают непосредственно за подачу воды к выращиваемым растениям. Величина промежутков между капельницами рассчитывается исходя из схемы посадки овощей и фруктов на грядках.

Регулятор давления потребуется в тех случаях, если в качестве источника водоснабжения используется центральный водопровод. В водопроводе могут часто отмечаться скачки напряжения, которые могут отрицательно сказаться на состоянии капельной ленты и целостности подающей трубы.

Выбор контроллера, который представляет собой электронный блок автоматического управления работой всей системы, будет зависеть непосредственно от разветвленности автополива и финансовых возможностей садовода. Можно подобрать полностью автоматизированную конструкцию, которая оснащается различными дополнительными датчиками, отличается универсальностью и функциональностью в использовании, а в случае эконом-варианта можно купить обычный электротаймер, который по установленной программе будет подавать напряжение на используемый насос.

Разводящие трубы используются в тех случаях, если выполняется полив сразу нескольких грядок и требуется обеспечить режим орошения для выращиваемых на садовом участке овощных культур. Для выполнения такой разводящей трубы используется обычная пластиковая сантехника, диаметр которой должен составлять не меньше 32 миллиметра.

Все соединения труб и капельной ленты должны быть обязательно герметичными. Потребуется использовать соответствующие пластиковые или металлопластиковые фитинги, отличающиеся простотой в использовании. Предпочтительно выполнять разборное соединение, что при необходимости позволит внести корректировки и усовершенствовать используемую систему полива.

Сборка компонентов

Несмотря на кажущуюся сложность такой автоматической капельной системы полива, с ее сборкой справится каждый садовод.

Последовательность действий при сборке капельного автополива будет следующей:

Выполняя сборку капельного орошения и монтируя трубы, необходимо следить за горизонтальностью их расположения под землёй. Любой уклон может отрицательно сказаться на движении жидкости, уменьшится эффективность выполненного полива, и в итоге проведённый монтаж придется проводить заново.

Использование промышленных установок

Если до недавнего прошлого промышленные установки автоматического орошения имели высокую стоимость, то сегодня в продаже можно найти простейшие варианты, которые отличаются универсальностью и функциональностью в использовании, предлагаясь покупателям по доступным ценам. Всё, что потребуется сделать - это приобрести и смонтировать систему на даче, обеспечив правильный полив грядок.

Преимуществом использования покупных систем автополива является качество их изготовления, а также возможность последующей модернизации и улучшения всей конструкции, что позволяет дополнительно монтировать различные контроллеры и датчики или же увеличивать общую площадь трубопровода, подключая к системе всё новые и новые грядки на участке.

Нормы и время полива

При использовании капельной системы орошения грядок существенно уменьшается необходимый объем воды. Садоводу нужно будет правильно рассчитывать нормы полива, отталкиваясь от влаголюбивости тех или иных растений, состояния грунта и ряда других факторов. Если при ручном поливе на каждое растение будет уходить около ведра воды, то при капельном орошении норма расхода снижается до 2−3 литров.

Садоводу необходимо будет наблюдать за состоянием растений и общей влажностью почвы и исходя из полученных данных, вносить корректировки, увеличивая или уменьшая объём воды, поступающей к садовым культурам.

Использование системы автоматического полива позволит дачникам и садоводам существенно упростить уход за возделываемыми на участке овощами и фруктами. Можно приобрести как уже готовые системы орошения, так и изготовить их своими руками, что позволит сократить затраты. Потребуется правильно подобрать используемые компоненты и в последующем выполнить грамотный монтаж системы, которая будет работать в полностью автоматическом режиме, осуществляя качественное орошение грядок и лужайки у дома.
