Сложно представить уютное жилье без обогревателя или простой батареи отопления. Скорее всего, никто не будет жить в промерзающем или ужасно сыром доме. В таком доме люди постоянно болеют. Подобная проблема актуальна для России с ее суровым климатом, именно поэтому отопительный сезон в стране длится около полугода.

Радиаторы уже предусмотрены во всех домах, но ведь иногда бывает так, что даже при наличии нескольких батарей дом недостаточно хорошо прогревается. В таком случае, если зима особенно холодна, а имеющиеся батареи не справляются с морозом или просто нет отопительных устройств в какой-то комнате, нужна установка радиаторов отопления. С ними в доме не будет ужасной влажности, приводящей к грибковому поражению стен и мебели, не будет ужасных холодов, от которых сводит зубы.

Почему радиатор, или другими словами батарея так хорошо справляется с обогревом помещений?

Устройство радиатора отопления очень просто. По нему циркулирует горячая вода, она передает тепло металлическому каркасу, а он нагревает воздух. Горячий воздух поднимается к потолку, а холодный опускается вниз. Такое движение воздуха называется конвекцией. Чтобы конвекция проходила более эффективно, установка батареи отопления проходит всегда одинаково.

Чтобы дом обогревался лучше, установить батарею отопления желательно возле окна и как можно ниже. Тогда весь холодный воздух, который попадает в дом с улицы, сразу же будет нагреваться и не сможет доставить дискомфорт жильцам.

Важные вещи, о которых необходимо помнить до того, как начать монтаж радиаторов отопления.

Очень важно выбрать подходящий тип радиатора. Ведь не все они одинаковы: одни радиаторы дорогие и не достаточно эффективные в определенных случаях, а другие слишком массивны для того помещения, в которое их хотят установить.

Начать стоит со стальных радиаторов. Установка батарей из стали была очень популярна во времена СССР. Такие радиаторы имеют очень низкую инерционность и достаточно большую отдачу тепла. Их цена и энергозатратность радуют всех, но все же такие батареи не очень долговечны.

После того, как воду из них сливают, что обычно делают в конце отопительного сезона, радиаторы начинают ржаветь изнутри. Ну и еще, они громоздкие и поэтому монтаж радиатора из стали подойдет не для всех стен и кронштейнов.

Более легкие и удобные радиаторы делаются из алюминия. У них очень высокая теплоотдача и скорость нагрева. Если кислородная оболочка алюминия растворится, то металл станет очень активным, а значит, коррозийность возрастёт.

Установка радиаторов из чугуна тоже популярна в России. Эти радиаторы, в отличие от двух предыдущих могут прослужить до полувека, а все из-за неактивности металла. Также чугун обладает большой теплоемкостью, поэтому после того, как отопление отключат, тепло сохранится еще несколько часов. Однако и теплоемкость имеет отрицательную сторону – после подключения такой батареи к узлу теплоснабжения, нужно долго ждать его нагревания.

Для тех, кому хочется использовать лучшие свойства радиаторов из алюминия и стали созданы биметаллические батареи. Их сердцевина выполнена из стали, а оболочка из алюминия. Однако, прежде чем проводить монтаж батарей отопления из двух металлов, стоит убедиться в том, что денег хватит, ведь их цены очень велики. Но ради долгой службы и высокой теплоотдачи можно отдать любые деньги.

Есть более сложные для установки радиаторы, которые монтируются прямо в пол. Они почти не занимают места, равномерно прогревают помещение, и при этом из-за них не запотевают окна. Однако монтажная длина очень высока и из-за того, что радиатор находится под полом, отдача тепла невысока.

Почему непрофессионал не должен пытаться установить батарею?

Установка радиатора отопления – очень сложная задача, она должна быть выполнена с высокой точностью. Малейшее отклонение от стандартов может привести к падению эффективности обогрева.

Вообще тот, кто не разбирается в установке сантехнического оборудования, может допустить немало ошибок. Вот несколько наиболее частых, после которых установка радиатора не принесет должной пользы:

• Установка в неправильном месте;
• Неправильный способ подключения;
• Неправильное обращение и уход.

Даже если монтаж батареи отопления прошел правильно, что очень маловероятно для работы непрофессионала, батарея может быть помещена в место, которое снижает теплоотдачу. Например, если поместить батарею в декоративный короб, отдача тепла упадет на 15, а то и 20 процентов. А если подоконник очень большой, тогда радиатор под ним потеряет около 10 процентов тепла.

Установка батарей отопления с последующим их неверным подключением может быть напрасной тратой денег. Когда подводящий и отводящий патрубок подключены к радиатору с одного бока, увеличение числа секций ухудшит состояние системы. В таком случае первая секция будет нагрета на нужные 80 градусов, а остальные намного меньше.

Даже если каким-то образом монтаж радиатора отопления прошел успешно, он был подключен правильно и все идет хорошо, неправильный уход за батареей может все испортить. К примеру, если покрасить радиатор в несколько слоев, тепло будет задерживаться воздушной прослойкой между слоями краски, поэтому обогрев помещения ухудшится. Если уж красить, то только в черный цвет, тогда теплоотдаче возрастет, но совсем чуть-чуть. Также не стоит красить радиатор в белый цвет, это немного ухудшит теплоотдачу.

Установить батарею правильно не так уж и сложно

Самостоятельный монтаж приборов отопления – задача, к решению которой нужно тщательно подготовиться. Малейшие нарушения простейшего на взгляд дилетанта процесса зачастую ведут к негативным аварийным последствиям. Потому замену батарей в городских квартирах желательно доверить сантехникам, на мощные плечи которых ляжет весь груз ответственности, а в частном доме установка батарей отопления своими руками с успехом может быть выполнена владельцем. Однако для того чтобы не пришлось ремонтировать полы и переклеивать обои после горячего «потопа», следует ознакомиться с информацией об основных правилах и нюансах монтажа.

Подготовительный этап работ

Первым делом следует выяснить, какой тип разводки применялся при организации системы отопления. Собственникам, устроившим ее самостоятельно должно быть известно, или отопительная сеть обеспечивает теплом их загородные владения.

Прежде чем заняться установкой радиатора следует выяснить однотрубный или двухтрубный отопительный контур в доме, от схемы разводки зависит выбор деталей и их количество

Необходимые для монтажа детали

В зависимости от конструктивных особенностей подбираются детали. Для батареи, встраиваемой в однотрубное отопление, необходим будет . Данный элемент позволит в случае каких-либо неполадок отключить только оснащенный байпасом прибор без перекрытия всей системы отопления, крайне нежелательного в морозную погоду.

Схема подключения и тип радиатора определяют также количество соединительных и функциональных элементов, необходимых для грамотной установки. Согласно схеме и размерам подбираются переходники, муфты, ниппели, уголки.

Неопытному исполнителю не стоит увлекаться деталями для монтажа радиатора, излишне сложными в установке: 1) уголки, 2) радиаторный запорный кран, 3) «американка», 4) кран с американкой

Будущему монтажнику также нужны будут запорные вентили. Выбирать рекомендуют именно радиаторный тип запорной арматуры, не увлекаясь слишком сложными шаровыми кранами с «американкой», требующими от исполнителя профессиональных навыков. Обеспечить герметичность без опыта проблематично. Для присоединения батареи к трубопроводу нужны будут сгоны с соответствующей размерам радиатора и труб резьбой. На сгоны будет еще наворачиваться втулка, которая после скручивается и вставляется в батарею.

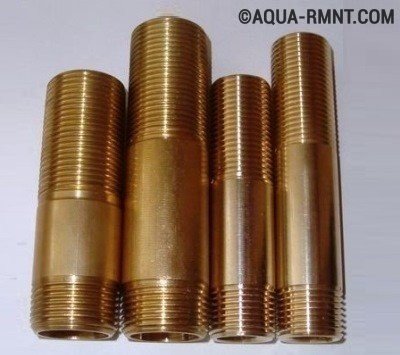

С помощью сгонов проще и легче подключить радиатор к отопительному контуру - не нужно сваривать стыки подводки и трубопровода

Важно заметить, что приобретая для установки, надо перво-наперво проверить, соответствуют ли имеющиеся в комплекте кронштейны типу материала, из которого возведены стены.

Для того чтобы из батареи можно было выпускать воздух ее нужно оснастить краном Маевского. Обычно он имеется в заводской комплектации, но при отсутствии нужно будет купить обязательно.

Важная деталь, необходимая для правильной установки радиатора отопления - кран Маевского, необходим для выпуска воздуха из прибора

Как рассчитать местоположение?

Желающим осуществить монтаж радиатора самостоятельно следует знать, что подводящие к приборам отрезки труб необходимо расположить с незначительным уклоном, направленным в сторону движения . В случае строго-горизонтальной прокладки, как и в случае незначительного перекоса в установке радиатора, в стальных или чугунных батареях будет «собираться» воздух. Его придется постоянно выдувать вручную, чтобы избежать снижения теплоотдачи.

Желательно, чтобы центральная ось радиатора совпадала с осью, проходящей через центр оконного проема. Допустимы отклонения в 2 см, абсолютно не определяющиеся визуально. Эта рекомендация не относится к разряду неукоснительных требований.

В перечне строгих правил:

• Элементы подводки к устройствам отопления должны быть расположены так, чтобы уклон составил 0,005, его рекомендуется увеличить до 0,01. То есть, один метр трубопровода должен быть наклонен в сторону циркуляции как минимум на 0,5 см. Вычислять угол наклона следует по длине устанавливаемых трубных отрезков.
• От плоскости пола до батареи 6-10 см и более.
• От нижней линии подоконника до верхней линии радиатора 5-10 см.
• От поверхности стены до радиатора 3-5 см.

При установке радиатора обязательным условием является соблюдение горизонталей и вертикальных направлений.

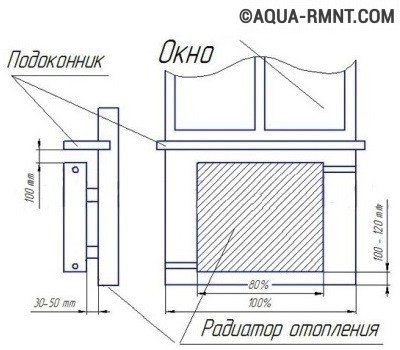

Нормы и правила монтажа прибора отопления: расстояния от пола, стен, подоконника

С целью повышения производительности радиатора на расположенной за ним стене перед монтажом можно установить специализированный щит из теплоотражающего материала. Можно просто покрыть поверхность стены составом с аналогичными свойствами.

По эстетическим и технологическим соображениям радиаторы в одной комнате располагают на одном уровне

Разметка батарей с кронштейнами

Секционный принцип подбора устройств отопления позволяет с точностью определить количество секций, необходимых для обогрева помещения с конкретными техническими условиями. Информацию о правилах расчетов нужно перед покупкой найти и изучить. А вот по правилам монтажа 1 м² площади нагревательной поверхности батареи оснащается одним кронштейном.

Кронштейны для монтажа радиаторов: сверху самодельные, снизу фабричные, при желании домашний мастер вполне сможет сделать своими руками по аналогии с заводскими изделиями крепления для батарей

Итак, вот, что нужно сделать:

• С учетом приведенных выше правил размечаем точки установки кронштейнов.
• Перед высверливанием отверстий все расстояния еще раз проверяем.
• В высверленные отверстия вставляем дюбели, в которые затем вкрутим крепления.

Если разметка была сделана правильно, батарея плотно «ляжет» на все установленные опоры, прочно опираясь на каждую из них. Дальнейшая установка радиатора своими руками заключается в подключении устройства к коммуникационной системе.

Инструменты и расходные материалы

Исполнителю понадобятся динамометрические ключи с размерами, позволяющие с высокой точностью соблюсти динамометрический момент. Так как по системе теплоноситель движется под давлением, недостаточная герметичность приведет к появлению струи из места соединения. Чрезмерная перетяжка станет причиной срыва резьбы с аналогичными последствиями. Потому следует досконально следовать инструкциям, прилагаемым к каждому устройству. В них указано значение динамометрических моментов.

Запастись нужно будет герметиком, паклей, пропитанной масляной краской, или специальной уплотнительной лентой.

Непосредственно процесс монтажа

Перед началом работ необходимо полностью перекрыть отопительный контур, слить из системы воду, качественно удалить остатки которой поможет насос. Тщательно проверим с помощью уровня навешенную на опоры батарею по вертикали и по горизонтали.

• Из прибора нужно выкрутить все заглушки.
• Подключить оборудованный вентилем байпас, требующийся только для однотрубного контура. Для подключения к двухтрубному контуру байпас не нужен, для соединения используется только сгон с присоединенным к нему вентилем.

С помощью сгонов с резьбой подключаем батарею к системе, для герметизации стыков используя паклю или другой уплотнитель (если есть опыт в сварном деле, места состыковки сгонов и трубопровода можно сварить).

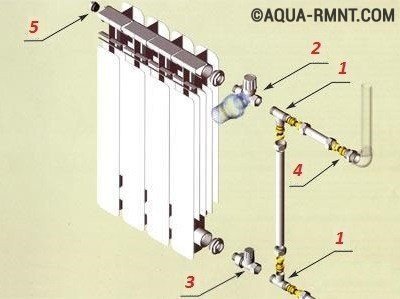

Байпас необходим для подключения к однотрубному контуру – схема подключения: 1 - тройник для металлопластиковых труб; 2 - прямой регулирующий вентиль; 3 - прямой запорный вентиль; 4 - переходник для металлопластиковых труб; 5 - вращающийся клапан для выпуска воздуха

Важно заметить, что до момента окончания монтажа с , и приборов не нужно снимать упаковочную оболочку.

Монтаж завершен, но потребуется еще . Для ее осуществления необходимо будет вызвать сантехника. Пригодится и его опыт, и аппарат, покупать который ради установки нескольких батарей не имеет смысла.

Специфика установки чугунного радиатора

Как бы интенсивно ни продвигали производители новаторских батарей свои эстетичные сверхлегкие алюминиевые и биметаллические продукты, немало осталось приверженцев чугуна. Не радующий изяществом материал невероятно долго сохраняет тепло, постепенно передавая его в обогреваемое пространство. Желающим узнать, как правильно установить радиатор отопления, выполненный из теплоемкого чугуна, следует ознакомиться со специфическими особенностями конструкции прибора и его монтажа:

• Батарею из чугуна перед установкой потребуется развинтить, отрегулировать ниппели, а затем заново собрать прибор. Разборку производят на верстаке, орудуя парой радиаторных ключей, вставляющихся в ниппельные отверстия. Для увеличения приложенной силы и для фиксации в ушко ключа, предназначенного для отвинчивания нижнего ниппеля, вставляют ломик. Во избежание перекоса оба ниппеля, расположенные сверху и снизу, развинчивают одновременно. Работу удобнее делать вдвоем. Развинчивая чугунный радиатор, обратите внимание на направление резьбы. С разных сторон радиатора из чугуна резьбы с противоположным направлением. Развернули? Снимайте секцию.
• По аналогии нужно свинтить все секции, а затем в строгой обратной последовательности сгруппировать в единый прибор с требующимся для обогрева конкретного помещения количеством секций. Собранную батарею нужно опрессовать, при обнаружении течи отрегулировать в проблемном месте ниппель.
• Настенные батареи из чугуна можно зафиксировать на кирпичных и пенобетонных стенах. Стены из древесины не выдержат веса, поэтому собственнику деревянного дома нужны будут радиаторы со специальными напольными подставками-опорами. Однако и на стены нужно установить поддерживающие крепления.
• Так как в частных домах в основном отопление однотрубное, производится монтаж байпаса. В схеме подключения обязательно должен быть кран Маевского и соответствующая запорная арматура.

Присоединение к трубопроводу выполняется с помощью сгонов с резьбой. В деревянных строениях сварочным аппаратом лучше не пользоваться.

Технология развинчивания и сборки чугунных батарей: а – ниппелями захватывают резьбу секций (2-3нити); б – закручивают ниппели, состыковывают секции; в – монтируют третью секцию; г – группируют два радиатора

Разница в схемах крепления чугунной батареи к стенам из разных стройматериалов:
а) деревянная стена: 1) поддерживающая планка, 2) подставка
б) стена из кирпича: 1) подоконник, 2) ниша, 3) кронштейны

Стоит или не стоит экономить на установке батарей – личное дело собственника. По существу, в технологии монтажа нет ни одного особо сложного момента. Четко соблюдая последовательность, зная правила, изучив информацию о том, как установить радиатор отопления, можно смело браться за дело руками, уверенно держащими радиаторные, динамометрические ключи и иные инструменты. Правда, для достижения успеха маловато будет одной лишь уверенности. Обязательно поможет доскональное соблюдение правил монтажа и формирование безупречной герметичности, гарантирующей полное отсутствие протечек.

Один из этапов монтажа отопительной системы в квартире или частном доме – установка батарей отопления с подключением к магистралям. Указанную операцию лучше выполнять перед прокладкой труб, так проще сделать аккуратные радиаторные подводки. Остальные нюансы монтажных работ мы раскроем в подробной инструкции, как правильно установить радиатор отопления своими руками.

Выбор отопительных приборов по типу и мощности

Если вы еще не приобрели батареи, то перед установкой нужно выбрать радиаторы отопления из 4 разновидностей, имеющихся в продаже:

1. Секционные алюминиевые. Производятся из легкого сплава – силумина (алюминий + кремний) в виде ребристых секций, окрашенных термостойким полимерным составом.
2. Биметаллические обогреватели изготавливаются двух видов – секционные и монолитные, хотя внешне готовые батареи выглядят одинаково. Конструкция: внутрь каждой секции из силумина заделан каркас из стальных труб.
3. Чугунные приборы отопления – дизайнерские и советского образца – бывают только секционными.
4. Стальные радиаторы свариваются из штампованного металла (панельные) либо изготавливаются методом литья (трубчатые).

Примечание. Кроме изображенных на фото обогревателей, существуют медные и плинтусные конвекторы. В водяных системах применяются довольно редко.

Тип отопительных приборов выбирайте по двум критериям: цена и внешний вид, соответствующий интерьеру комнат. Одна оговорка: для системы автономного отопления частного дома подойдут любые батареи, а в квартиру с централизованным теплоснабжением – радиаторы, выдерживающие давление 12 Бар. в отдельной инструкции.

Теплоотдача батарей и регистров прописана в технической документации производителя. Согласно действующим нормам, мощность радиаторных секций указывается при разнице температур теплоносителя и комнатного воздуха 70 °C.

Например, температура помещения составляет 20 градусов, воды в трубах – 90 °C, тогда секция отдаст примерно 180 Вт теплоты. Поскольку теплоноситель редко нагревается до 80-90 °C, реальная теплоотдача выйдет гораздо ниже. Отсюда вывод: берите радиаторы с запасом 80-100%. Упрощенные в нашем материале и на видео:

Почти все типы батарей предлагаются в 2 исполнениях – с боковым или нижним подключением. Здесь выбор зависит от способа прокладки труб и устройства подводок. Значит, перед установкой надо рассмотреть вопрос…

О способах подключения радиаторов

Схему присоединения нужно продумать заранее, от этого зависит положение отопительного прибора на стене. Пример: установка батарей с нижним подключением подразумевает монтаж гарнитуры с кранами, занимающей до 10 см места под обогревателем. Представьте, что над плинтусом проложены 2 линии двухтрубной системы, тогда при низком подоконнике радиатор просто не войдет в нишу.

Пример второй: вы решили самостоятельно произвести замену – снять в квартире старую чугунную «гармошку» и установить современный прибор. Железные трубы разводки не дадут реализовать нижнее присоединение – только боковое. Чтобы выставить радиатор посередине окна, придется нарастить подводки из полипропилена или металлопластика.

Варианты диагонального подключения: слева схема с шаровым краном, справа – с термоголовкой

Способы подключения батарей:

1. Боковой разносторонний (диагональный). Теплоноситель подается через верхнее отверстие, выходит из нижнего с противоположной стороны, равномерно протекая по внутренним каналам. Теплоотдача максимальная, радиатор работает эффективно.
2. Боковой – обе подводки присоединяются с 1 стороны. Теряется примерно 10% тепловой мощности, поскольку дальняя часть батареи прогревается хуже.
3. Нижняя разносторонняя схема применяется в горизонтальных однотрубных системах типа «ленинградка». Эффективность прибора снижается на 10-20% в зависимости от давления, создаваемого циркуляционным насосом.
4. Чисто нижняя подводка теплоносителя не уступает диагональной благодаря конструктивной особенности – через первый вертикальный канал вода поднимается в верхнюю зону радиатора, а потом расходится по остальным протокам и собирается внизу.

Схемы с боковым подсоединением чаще реализуются в традиционных системах – двухтрубных или однотрубных (кроме ленинградской), которые монтируются открыто. Нижняя подводка – более современный вариант, трубы от котла прокладываются в полу, выходя непосредственно под батареей.

Схема одностороннего подсоединения радиатора к двухтрубной и однотрубной системе многоквартирного дома. Вместо верхнего крана можно ставить термостат с головкой, вместо нижнего – балансировочный вентиль

4 вида радиаторной арматуры

При запуске водяного отопления систему нужно балансировать, во время эксплуатации выполнять ремонт и промывку радиаторов. Для решения этих задач используется следующая запорно-регулирующая арматура:

• балансировочный вентиль;
• кран шаровой;
• клапан термостатический с термоголовкой;
• гарнитура для нижнего подведения труб.

Важный момент. При монтаже батарей отопления всегда используйте краны с американками – прямые и угловые. Соединение с накидной гайкой позволит в любой момент снять обогреватель без опорожнения трубопроводной сети.

Слева показана схема одностороннего подсоединения батареи с балансовым вентилем, справа – нижняя разносторонняя (используется при монтаже однотрубных горизонтальных разводок)

Как правильно устанавливать радиаторную арматуру:

1. При соединении отопительного прибора с централизованным отоплением ставьте 2 шаровых крана, балансировочный вентиль не понадобится. Вариант второй: на подающей линии можно предусмотреть клапан с термоголовкой для автоматического регулирования температуры воздуха в комнате.
2. Радиаторы в частном доме подключаются так: на входе шаровой кран, на выходе – балансировочный вентиль. Если хотите регулировать проток автоматически, вместо входного крана ставьте термоголовку.
3. Для нижнего присоединения используйте специальную гарнитуру со встроенным балансовым вентилем от фирм Danfoss, Herz Armaturen, Oventrop. Есть модели под установку терморегулятора.

При замене батареи в квартире не забудьте предусмотреть байпас для прямого протока воды по стояку. Последний радиатор индивидуальной отопительной сети загородного дома оснастите 2 отсекающими кранами, балансировать его не придется.

При нижнем подключении поток теплоносителя направляется в верхний горизонтальный канал радиатора

Расположение и высота установки батарей

Радиаторы следует устанавливать в местах наибольших теплопотерь:

• традиционное месторасположение – под окном, посередине светового проема (если смотреть по вертикали);
• в коридоре неподалеку от входной двери;
• на лестничных площадках;
• возле холодных стен жилых комнат без оконных проемов.

На чертеже указаны минимальные расстояния до ближайших конструкций. Для эффективной работы батареи их лучше увеличить: верхний и нижний отступ – до 10 см, задний – до 50 мм

Пояснение. Когда батарея установлена в подоконной нише, восходящий конвекционный поток смешивается с охлажденным воздухом от окна. Если вместо наружной стены в помещении сделаны витражи, лучше вмонтировать в пол водяные либо электрические конвекторы.

Если монтаж радиаторов отопления ведется под окнами, выдерживайте следующие минимальные отступы:

• от наружной стены – 2.5 см;
• от подоконника – 50 мм;
• от пола – 60…200 мм в зависимости от вида отопительного прибора и способа его подключения.

В отличие от алюминиевых и биметаллических батарей, глубина стальных панельных радиаторов колеблется в широком диапазоне – от 6 см (тип 10) до 160 мм (тип 33). Чем толще батарея, тем больше воздуха она способна пропустить и нагреть. Значит, нужно обеспечить подвод воздуха снизу и отвод теплого потока сверху обогревателя. Монтажные схемы стальных панелей разных типов приведены на чертеже.

Высота монтажа панельных радиаторов зависит от конкретного типа

Рекомендация. Не советуем полностью зашивать радиатор после установки, делая 2 конвективных проема с решетками. Вы потеряете весь инфракрасный тепловой поток, а это минимум 20% мощности батареи. Зато воздух под обшивкой нагреется до 30-40 °C, из-за разницы температур между улицей и нишей вырастут потери тепла.

Инструкция по монтажу

Чтобы повесить и подключить батарею к трубам отопления, подготовьте такие комплектующие и материалы:

• крюки с пластиковыми дюбелями для крепления радиатора к стене – минимум 3 шт.;
• 2 футорки (боковые пробки) с правой трубной резьбой, обозначены латинской буквой D;
• 2 футорки с левой резьбой, маркировка – S;
• 1 (кран Маевского) с ключом;
• 1 заглушка;
• уплотнительная силиконовая нить или лен;
• кран, вентиль балансировочный, термостатический клапан, гарнитура – согласно схеме;
• полипропиленовые, металлопластиковые либо полиэтиленовые трубы внутренним диаметром 10-15 мм на подводки.

Количество креплений зависит от величины отопительного прибора. Алюминиевую батарею до 10 секций надо крепить на 3 крюка или специальных кронштейна – 2 сверху, 1 снизу. В остальных случаях применяется 4 крепления.

Стальные панели продаются в сборе, подвесные кронштейны идут в комплекте. Тяжелые чугунные радиаторы напольного монтажа оснащаются ножками.

Разновидности настенных и напольных кронштейнов, применяемых для крепления батарей

Из инструментов вам понадобится:

• электродрель и сверло, соответствующее твердости стены;
• отвертка либо шуруповерт;
• уровень строительный;
• ключ газовый;
• рулетка, карандаш.

Предварительная сборка

Радиаторные секции стягиваются между собой ниппелями – металлическими сгонами, на которых нарезана левая и правая резьба (на половину длины). Для соединения нужен длинный ключ с насадкой под ниппель, в домашнем хозяйстве такого не найдется. Отсюда совет: попросите скрутить секции прямо в магазине.

Секционную батарею собирайте в таком порядке:

1. Зачистите площадки вокруг боковых отверстий.
2. Закрутите с торцов 4 футорки, аккуратно подтяните их газовым ключом. Обратите внимание: пробки с обычной резьбой должны закручиваться в правые торцы радиатора, с левой резьбой – в левые (если смотреть на лицевую сторону изделия).
3. Неиспользуемый нижний выход закройте заглушкой из комплекта.
4. Пользуясь уплотнительным материалом, запакуйте и вкрутите в верхний канал кран Маевского.
5. В оставшиеся 2 отверстия установите ответную часть американок, отсоединенных от кранов.

Важный момент. Элемент американки с накидной гайкой не нужно заворачивать внутрь футорки до упора. Иначе гайка не отодвинется от края и не даст присоединить сам вентиль. Для вкручивания понадобится специальный внутренний ключ, но при желании можно обойтись мощными пассатижами.

После монтажа американок прикрутите вентили и затяните (пока от руки). Панельные обогреватели сборки не требуют, разве что придется установить воздухоотводчик. Пленку с корпуса не снимайте – она защитит покрытие от случайных повреждений.

Монтажная схема сборки секционного радиатора

Как разметить крепление радиатора

Начинаем с подготовки – убираем мешающие предметы, отдираем старые обои (на их место можно приклеить отражающий экран из фольги), производим демонтаж старой батареи в случае замены. Будьте внимательны, не отрежьте болгаркой резьбу на стальных трубах разводки. Лучше почистить ее металлической щеткой и распаковать муфтовое соединение, открутив гайку.

Справка. Если в силу разных причин резьба пришла в негодность, придется искать комплект трубных лерок и нарезать витки по новой. В открытых системах отопления, работающих под атмосферным давлением, допускается применение обжимных соединительных муфт типа GEBO.

Как сделать правильную разметку под батарею:

1. Определите середину оконного проема и обозначьте его на стене вертикальной линией.
2. Отступив от подоконника 7-10 см, прочертите горизонталь с помощью уровня. Эта линия обозначает положение верхнего торца радиатора.
3. Измерьте расстояние от центра собранной батареи до точек подвеса, отложите его на горизонтали в обе стороны от вертикальной линии. Секционный обогреватель можно приставить к стене и сделать метки напротив двух крайних стыков.
4. Выясните размер от верхней панели до точки крепления радиатора, отложите это расстояние вниз от предыдущих меток. Получите верхние точки сверления.
5. Точки нижних подвесов определяются легко: отступите вниз еще 50 см – это стандартное межосевое расстояние обогревателей. Бывают и другие размеры – 300, 600 мм и так далее.

После разметочных работ стоит проверить расстояние от точек крепления до пола, лучший способ – приложить к стене собранную батарею

Перед разметкой обязательно проверьте горизонтальность подоконника. Если он стоит неровно, а вы повесите батарею по уровню, то со стороны будет казаться, что именно радиатор закреплен криво. Тогда нужно ориентироваться по наклону подоконника.

Момент второй: чтобы воздух уходил через кран Маевского, обогреватель устанавливается с небольшим уклоном. Сторона прибора, где находится воздухосбрасыватель, приподнимается буквально на 1–2 мм, визуально такой перекос останется незаметным.

При замене радиатора с подключением к существующим трубам придется замерять их положение относительно подоконника, потом привязываться по высоте. Как это делается, покажет мастер на видео:

Завершающий этап

Окончательная установка радиаторов отопления ведется по простым правилам:

1. Просверлите отверстия, забейте дюбели и прикрепите подвесы. Крюки для секционных приборов вкручиваются с учетом наименьшего отступа 25 мм.
2. Подвесьте батарею на кронштейны и примерьте подводки. Для удобства начертите линии на стене.

3. Снимите радиатор и выполните предварительные работы – пробейте борозды для скрытой прокладки, подключите подводки к магистралям, наклейте отражающий экран.
4. Окончательно установите отопительный прибор, подсоедините трубы и затяните американки.

   На фото слева – узел бокового подключения с байпасом, справа – нижнее присоединение со скрытыми подводками

Для успешного заполнения системы теплоносителем отсекающие краны и вентили оставьте открытыми. Ручной воздухоотводчик должен оставаться закрытым, он используется в процессе закачки воды или антифриза.

При замене радиатора центрального отопления в разгар сезона необходимо перекрыть весь стояк. По окончании монтажа краны на входе батареи закройте, потом подайте воду в стояк. Когда шум теплоносителя затихнет, медленно открывайте сначала верхний кран, потом нижний. из батареи.

Как подвесить батарею на утепленную стену

Иногда домовладельцы утепляют внешние стены изнутри слоем пенопласта либо экструдированного пенополистирола толщиной 50 мм. При установке радиаторной батареи возникает проблема – штатные крюки слишком коротки, а более длинные испытывают консольную нагрузку и гнутся. Понятно, что крепиться к пенопласту нереально, только к стене.

Простое решение предлагает наш эксперт Виталий Дашко в своем видео. Технология монтажа батареи такая:

1. Размечаем точки крепления по вышеизложенной инструкции.
2. Берем деревянный брус 5 х 5 см (или по толщине утеплителя) длиной 600 мм либо по размеру кронштейна для стального радиатора.
3. Вырезаем в пенопласте вертикальное углубление, вставляем туда брус и прикручиваем к стене любым крепежом – дюбелями, анкерами, нагелями.
4. Ставим отопительный прибор на штатные подвесы, прикрепленные к брускам.

Смотрим видеоролик по установке радиатора на утепленную стену:

Заключение

Для установки радиаторов отопления своими руками не нужно проходить какое-то специальное обучение либо иметь профильное образование. Достаточно запомнить нюансы монтажа, посмотреть несколько видео от опытных мастеров и можно приступать к работе. Единственное предостережение: батареи следует крепить надежно, особенно чугунные. Просадка или обрыв кронштейна приведет к вытеканию теплоносителя, иногда довольно горячего 😊.

Собственная котельная в доме обеспечивает круглогодичный уют и комфорт: можно в любой момент включить подачу тепла в холодное лето, отключить с приходом тепла весной.

Независимость от капризов коммунальщиков и графика подачи отопления с ТЭЦ является неоспоримым плюсом автономной системы частного дома.

Требования к месту расположения радиатора в частном доме

Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).

Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене , рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.

Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:

• До пола 8-12 см;
• до подоконника 9-11 см;
• до стены 5-6 см;
• выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).

Требования к конструкции стены и пола:

• Стена , на которой будет крепиться отопительный прибор, должна быть оштукатурена.
• При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
• Напольные крепления для радиатора устанавливаются на чистовой пол.

Инструмент для установки:

• Дрель или перфоратор,
• Сверло 10 мм,
• Молоток,
• Шуруповерт для завинчивания саморезов при использовании угловых кронштейнов,
• Уровень строительный с ватерпасом или лазерный,
• Карандаш,
• Рулетка,
• Накидной радиаторный ключ из пластика,
• Ключ для американки.

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора . Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха . В оставшееся нижнее отверстие ставится заглушка.

• Применяется в квартирах с однотрубной системой подачи теплоносителя.
• Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

• Эффективная теплоотдача при любом количестве секций.
• Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

• Используется при скрытой подводке труб в полу.
• Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

Комплектующие для монтажа батареи для отопления

Чтобы установить батарею, необходим ряд комплектующих.

Установочный комплект

Состоит из двух футорок с правой резьбой, двух футорок с левой , заглушек, крана Маевского, трех кронштейнов и трех дюбелей.

Футорки (переходники 1 - ½ дюйма ) вворачиваются в отверстия радиатора, в которые подводится прямой отвод и обратка. С правой стороны радиатора - правая резьба (завинчивание футорки по часовой стрелке), с левой - левая резьба (против часовой). В верхнее правое отверстие ставится кран Маевского, в оставшееся отверстие - заглушка.

Фото 2. Набор из четырех футорок с правой и левой резьбой необходим для монтажа радиатора.

Вам также будет интересно:

Лен сантехнический и паста-герметик

Лен используется для паковки резьбы . Под действием воды разбухает и герметизирует зазоры в резьбовых соединениях.

Паста-герметик Унипак уплотняет лен в резьбе , защищает его от гниения, облегчает завинчивание втулок.

Запорная арматура

Шаровые краны используются для перекрытия труб, ставятся на подающую трубу. На обратку ставят регулировочный вентиль. Присоединительной частью крана или вентиля является американка — разъемное соединение с накидной гайкой. Состоит из двух частей . Часть американки с наружной резьбой 1/2” вворачивается во внутреннее отверстие футорки радиатора.

Американка позволяет легко подсоединить радиатор к крану и снять его.

Разметка стены под кронштейны

Алгоритм разметки для радиаторов до 10 секций . Два кронштейна вверху по краям, один внизу посередине.

1. Измерить длину оконного проема , отметить на стене точку середины (под подоконником).
2. Провести из отмеченной точки вертикальную линию вниз до пола.
3. Отметить точку (А) на вертикальной линии на расстоянии 10 см от подоконника.
4. Провести горизонтальную линию через отмеченную точку (А).
5. Измерить на радиаторе расстояние между местами крепежа верхних кронштейнов.

Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.

1. Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной, равной половине расстояния на радиаторе.
2. Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место установки нижнего кронштейна.
3. Просверлить отверстия под кронштейны. Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
4. Забить дюбеля, вкрутить кронштейны на требуемое расстояние от стены.

Процесс сборки радиатора

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна. Силикон не дает льну разбухать в воде и герметизировать соединение.

Правильная установка батареи

Монтаж отопительного радиатора выполняется в несколько этапов.

Паковка втулки американки

Монтаж

1. Установить американку в отверстие футорки , затянуть рукой до упора, не допуская перекоса.
2. Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
3. После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.

Как установить прибор на кронштейны?

1. Навестить радиатор на установленные кронштейны.
2. Отрегулировать положение кронштейнов , подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.

Обвязка

1. Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
2. Затянуть накидную гайку рукой до упора.
3. Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.

Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки.

Вы планируете поменять приборы отопления в собственном доме? Для этого пригодятся знания о видах разводки батарей, способах их присоединения и размещения. Согласитесь, ведь от правильности подобранной схемы подключения радиаторов отопления в конкретном доме или помещении напрямую зависит ее эффективность.

Правильное подключение батарей – очень важная задача, ведь оно способно обеспечить во всех комнатах комфортную температуру в любое время года. Хорошо, когда расход топлива минимальный, а в жилище тепло в самые холодные дни.

Мы поможем вам разобраться в том, что потребуется для максимально эффективной работы радиаторов. В статье вы найдете много полезной информации о способах подключения батарей и о их реализации без привлечения специалистов. Приведены схемы, а также видеоматериалы, которые помогут наглядно понять суть вопроса.

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Галерея изображений

Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.

При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение.

Для домов площадь которых 100 м 2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об . Его мощность зависит от площади отапливаемого помещения.Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома

Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.
