Сегодня многие хозяева частных домов устанавливают для дополнительного или основного отопления теплый водяной пол. Они имеет массу преимуществ: равномерно прогревает помещение, увеличивает комфортность, не требует дополнительных затрат энергии, поскольку работает от одного котла с радиаторами. В этой статье мы рассмотрим вопрос, как установить теплый пол в частном доме своими руками водяной, даже не имея опыта в проведении подобных работ.

Подготовка и расчет материалов

Подобная ответственная работа должна начинаться с планирования и подготовки всех необходимых материалов. Строго говоря, точные расчет могут осуществить только специалисты, которые имеют информацию об уровне утечки тепла в конкретном помещении. Но для индивидуальных потребностей, как правило, используются приблизительные расчеты, которые вполне удовлетворяют поставленным требованиям.

Для начала следует начертить план расположения труб теплого пола водяного в частном доме. Нагляднее и понятнее всего будет нарисованная на листе в клетку схема, на которой систему можно рассчитать, исходя из квадратуры комнаты. Каждая клетка будет соответствовать одному шагу, то есть расстоянию между трубами системы.Для зоны умеренного климата:

• При достаточно хорошей изоляции окон и дома расстояние между соседними витками трубы можно сделать примерно 15-20 см.
• Если стены хорошо утеплены — 10-15 см.
• В просторных комнатах, где часть стен являются холодными, а часть — теплыми, делается переменный шаг: около холодных стен расстояние между соседствующими витками труб не слишком большое, а по мере приближения к теплым стенам — оно увеличивается.

Выбор напольного покрытия для теплого пола:

• Серьезную ошибку делают те, кто на теплый водяной пол собирается укладывать толстое деревянное покрытие или паркет. Дерево плохо проводит тепло, по причине чего оно будет сильно препятствовать нагреванию комнаты. КПД такого обогрева может оказаться даже хуже, чем у радиаторного, в свою очередь, расходы на отопление — достаточно большими.
• Идеальным покрытием для теплых полов является керамическая, каменная или керамогранитная плитка. Нагреваясь, она будет замечательно держать тепло, и это — лучший вариант для ванной или кухни. В комнатах, где сделан теплый пол — очень любят играть дети, да и просто ходить босиком значительно приятнее, чем по деревянному паркету.
• Немного худший вариант для напольного покрытия, более уместный для спальни или гостевой комнаты — ламинат или линолеум. Такие материалы хорошо пропускают тепло, не понижая КПД водяного теплоснабжения. При этом ламинат необходимо выбирать минимальной толщины, а линолеум — без подложки с утеплением.

Важно! При нагревании многие искусственные материалы способны выделять в воздух вредные испарения. Именно поэтому напольные покрытие с химическими добавками должны иметь отметку производителя изделия о возможности их использования в жилых помещениях на теплых полах.

Основание под теплый пол

Если речь идет о жилье с бетонными перекрытиями, то лучшим вариантом для основы под теплый пол водяной своими руками в частном доме — это бетонная стяжка с водяным подогревом.

Важно! Этот же метод применяется и для первых этажей (цокольных) частных коттеджей, если основа пола находится на подушке из песка, которая располагается непосредственно на грунте.

В домах, где есть деревянные перекрытия такой вариант не подойдет. Деревянные балки перекрытия попросту не выдержат большого веса стяжки из бетона, какой бы она ни была тонкой. В этом случае используется облегченный вариант теплых полов, о котором мы поговорит чуть позже.

Монтаж теплых полов своими руками начинается с тщательной подготовки основания, которое должно быть ровным, без каких-либо впадин и выступов. Максимально допустимый перепад может составлять 5 мм.

Важно! Если глубина дефектов поверхности имеет 1-2 см, то придется насыпать, а затем разровнять тонкий слой мелкого щебня (гранитный отсев) с размером зерна до 5 мм. Поверх выравнивающего слоя нужно будет уложить пленку и в процессе укладки теплоизоляции ходить по деревянным щитам. Иначе — выравнивающий слой сам послужит источником неровностей.

Схемы укладки водяных теплых полов

Самая распространенные схемы укладки водяных теплых полов — спираль и улитка:

• Улитка равномерно прогревает всю площадь пола.
• Зато при спирали можно обеспечить больший уровень прогрева в наиболее холодной зоне комнаты. Для этого первые ветки трубы, по которым будет подаваться горячая вода, прокладываются именно там.

По заранее подготовленному плану определяется точная длина трубы.

Важно! Для теплых полов необходимо использовать только цельный кусок трубы. Если площадь комнаты большая, то следует спланировать несколько контуров обогрева. Причем, длина трубы каждого из этих контуров не должна превышать 100 м. В противном случае — потребуется слишком большое давление, которое нужно для нормальной скорости потока горячей воды. По площади это примерно соответствует 15 квадратным метрам.

Теплый пол водяной своими руками в частном доме лучше делать из металлопластиковой трубы, диаметр которой 16 мм. Она без труда гнется с достаточно маленьким радиусом, и работать с ней значительно удобнее, чем с трубой из сшитого полиэтилена. Трубы диаметром 20 мм применять нежелательно, потому как большой диаметр потребует увеличения толщины бетона, что негативно повлияет на эффективность системы нагрева.

Как правило, расход трубы на 1 квадратный метр площади составляет:

• 10 метров при шаге 10 см.
• 6,75 метра при шаге 15 см.

Выбор теплоизоляции и крепежей

Чтобы тепло не уходило вниз, на основание нужно уложить слой плотного пенопласта.

Важно! Плотность утеплителя следует выбирать не менее 25, а лучше — 35 кг/куб.м. Более легкие виды пенопласта просто сомнутся под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальной толщиной утеплителя является 5 см. При осуществлении укладки на грунт или при необходимости более высокой защиты от холода, когда этажом ниже находится плохо или неотапливаемое помещение, толщину теплоизоляционного слоя можно довести до 10 см.

Чтобы снизить потери тепла, поверх утеплителя рекомендуется настелить теплоотражающий экран, состоящий из металлизированной пленки. Это может быть:

• Отражающий экран из поролона, который приклеивается за радиаторами.
• Пенофол (металлизированный вспененный полиэтилен).
• Обычная пищевая алюминиевая фольга.

Металлизированный слой достаточно быстро приходит в негодность из-за агрессивного воздействия бетона, поэтому сам экран тоже нужно защитить. Таким защитным слоем послужит полиэтиленовая пленка, которая часто используется для парников в тепличном хозяйстве. Толщина этой пленки должна быть примерно 75-100 мкм.

Более того, она обеспечивает необходимую влажность для созревающей стяжки из бетона на протяжении всего периода ее застывания. Куски пленки следует укладывать внахлест, а места соединения тщательно проклеивать скотчем.

Крепежные соединения для труб

Поверх теплоизоляции устанавливаются крепежи для труб. Их назначение — зафиксировать соседние ветки трубы и расположить ее по полу с строгом соответствии с предварительной схемой. Крепежи удерживают трубу, пока бетонная стяжка не приобретает необходимую степень твердости. Применение крепежей облегчает монтаж теплого пол водяной своими руками в частном доме и гарантирует правильное расположение трубы в толще бетонной подушки.

Крепежом могут послужить специальный металлические планки, сварная металлическая сетка, пластиковые скобы, которые фиксируют трубу к пенопластовому основанию:

• Металлические планки применяются при увеличенной толщине подушки из бетона. Они немного поднимают трубу по отношению к теплоизоляции, благодаря чему она оказывается чуть ближе к верхней поверхности подушки из бетона. Труба попросту защелкивается в фигурные выемки планок.
• Сетка из металла не только закрепляет трубу, но и армирует слой бетонной подушки. Труба фиксируется к сетке с помощью кусочков проволоки или пластиковых хомутов. При этом расход крепежа составляет 2 штуки на 1 погонный метр. В местах закруглений можно применять дополнительный крепеж.
• Пластиковые скобы монтируются вручную. Они пришпиливают трубу к пенопласту по мерее ее укладки. Полупромышленные теплые полу делаются при помощи особого степлера. Однако его покупка оправдана лишь при интенсивном профессиональном использовании.

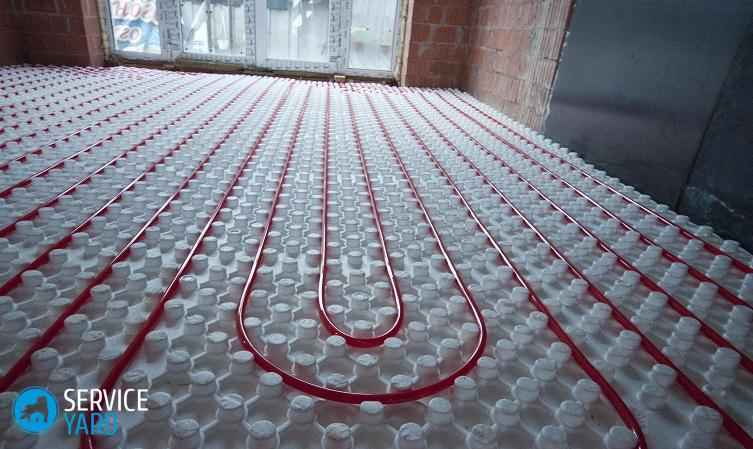

В последнее время производители систем теплых полов начали предлагать еще одно достаточно удобное решение — специальные листы плотного пенополистирола с профилированной поверхностью. Как правило, поверхность таких листов являет собой пересечения канавок или же ряды выступающих элементов, между которыми укладываются трубы подогрева.

Поверхность таких листов гладкая, экструдированная, все поры закрыты, при этом дополнительная гидроизолирующая пленка для нее не нужна. Имея в своем распоряжении особый терморезак, канавки в пенополистироле можно сделать самостоятельно. Однако для проведения подобных работ необходим хотя бы минимальный опыт.

Важно! Металлопластиковые трубы поставляются в бухтах. В процессе укладки бухту раскатывают по траектории размещения трубы. Нельзя вытягивать трубы из лежащей бухты, так как это вызовет ее скручивание и способно привести к раскалению внутренних слоев.

Приготовление и заливка бетона

Производить заливку труб бетоном при монтаже водяного теплого пола своими руками в частном доме поэтапно можно лишь после того, как они будут полностью уложены, правильно подключены к коллекторам, а также наполнены теплоносителем под давлением 4 бар.

Важно! Перед заливкой нужно выдержать трубу под давлением на протяжении хотя бы пары суток. Если обнаружится течь, ее необходимо сразу же устранить. Если сама система еще не установлена, то вместо воды в трубы с помощью компрессора следует закачать воздух и зафиксировать давление шаровыми вентилями.

Сразу после осуществления закачки, давление может немного снизиться за счет распрямления труб. В процессе заливки и затвердевания бетона давление контролируется с помощью подключенного манометра.

Для того чтобы компенсировать тепловые расширения вдоль стен крепится демпферная лента. Температурное расширение подушки из бетона должно составлять 0,5 мм на один погонный метр, при увеличении температуры на 40 градусов. В том случае, если нагрев составляет лишь 20 градусов, то расширение соответственно будет вдвое меньше. Нужно умножить расширение на протяженность наиболее длинного участка бетонного пола и сравнить полученную величину с толщиной демпферной ленты.

Как правило, для обычных домов, достаточно уложить ленту лишь вдоль стен и при дверном проеме. Также демпферная лента играет роль теплоизоляции теплого пола и стен. Таким способом устраняются мостики холода, которые вызывают ненужную утечку тепла.

В некоторых случаях дополнительно делаются компенсационные швы:

• Если протяженность любой из сторон комнаты более 8 метров.
• Площадь пола превышает 30 квадратных метров.
• Длина и ширина комнаты различаются более чем в два раза.
• Форма комнаты имеет несколько изгибов.

Для протяженного теплого пола компенсационный шов с демпферной лентой обустраивается через каждые десять метров. Чтобы движение подушек из бетона в этих местах не прорвало трубу, на нее следует надеть жесткую пластиковую гофру или трубу большого диаметра. Заход защитной трубы в бетонные подушки — не менее 0,5 м с каждой из сторон.

Если по плану размещения возникает скопление теплых труб в каком-то одном месте, к примеру, возле коллектора, то на часть труб необходимо надеть рукав теплоизолятора. Это даст возможность избежать локального перегрева, а также лучше сохранить тепло для нужных участков пола.

Бетонирование теплого водяного пола

Если бетон для заливки теплого пола не привозится, а делается на месте, то потребуются следующие компоненты:

• Промытый речной песок — 1,9 в. ч.
• Цементы марки 300 (400) — 1 весовая часть.
• Щебень размером 5-20 мм — 3,7 в. ч.

Важно! Это — состав тяжелого бетона, вес которого 2,5 т на 1 куб. м готового материала.

Но многие отказываются от песка в бетоне для теплых полов. Это связано с его низкой теплопроводностью. Поэтому на практике часто используются цементно-гравийные смеси, состав которых выглядит следующим образом:

• Цемент — 1 ведро.
• Гранитный щебень — 5-20 мм — 2 ведра.
• Вода — 7 л (если раствор очень густой, можно добавить еще 1 л).
• Мелкий гранитный отсев — 4 ведра.

Гранит замечательно проводит тепло, а такой бетон имеет значительно более низкое тепловое сопротивление. Кроме того, в состав стоит ввести армирующую фибру, которая представляет собой мелкие пластиковые волокна.

Важно! В состав любого наливного пола должен обязательно входить пластификатор. Его количество зависит от марки и предназначения данного препарата. Причем, пластификатор должен быть не любой, а предназначенный именно для теплого пола.

Общие правила заливки:

• Если труба фиксируется на планки или скобы, то поверх нее нужно уложить армирующую сетку. А высоту бетонной стяжки следует выбрать 5-10 см.
• При этом необходимо обеспечить не менее 3 см бетона над трубой. Меньшая прослойка может привести к растрескиванию, а слишком толстая подушка из бетона увеличит потери при передаче тепла.
• При правильном выборе бетона и приемлемой температуре он начинает схватываться уже спустя 4 часа. Для поддержки нормальной влажности его нужно накрыть водонепроницаемой пленкой, а в процессе подсыхании поверхности — поливать ее водой.
• Уже по прошествии 12 часов застывший бетон будет способен выдержать вес одного человека. Однако его полное вызревание наступает не ранее чем через 28 дней. Все это время необходимо заботиться об его влажности, а также поддерживать достаточно высокое давление в уложенных трубах. Только по прошествии указанного времени можно проводить первые тепловые испытания такого пола.

Важно! Как во время первого испытания теплого пола водяного своими руками в частном доме, так и впоследствии нельзя быстро нагревать его до высоких температур.

Напольное покрытие

На готовое, полностью высохшее бетонное основание можно клеить керамическую плитку или какие-то другие напольные виды покрытий. При этом следует применять клей, который предназначен для теплых полов.

Важно! Если плитка попадает как раз на компенсационный шов, то одну ее часть следует приклеить, а вторую — посадить на силиконовый клей. Силикон амортизирует тепловые перемещения основания, благодаря чему плитка не треснет от перенапряжения.

Облегченный вариант теплого пола для деревянных перекрытий

Как говорилось выше, для деревянных перекрытий необходимо делать легкий теплый пол без бетонной подушки. В данном случае последовательность работ может несколько отличаться, в зависимости от конструкции перекрытия и состояния старого пола:

• Чтобы тепло не уходило вниз, под трубы нужно уложить утеплитель. Он может быть размещен между лагами перекрытия, и тогда лучше применять минвату. А может настилаться на старый черновой пол — тут уже понадобится пенополистирол с плотностью 25-35 кг/куб.м.

Важно! Чтобы предотвратить образование конденсата, под минеральную вату стоит уложить мембрану-паробарьер, а сверху на лаги набить первый черновой пол.

• Также, как и для бетонного пола, на утеплитель рекомендуется настелить теплоотражающий экран из пенофола или фольги. При этом, все швы и стыки должны быть тщательно проклеены скотчем.
• Прямо на пенополистирол необходимо настелить лаги, к которым прибить доски чернового пола. При этом между досками должны быть зазоры приблизительно в 2 см для укладки трубы.

Важно! Такие же зазоры стоит предусмотреть на торцах досок пола. В противном случае — для трубы придется выбирать поперечные канавки, а это может стать причиной поломки досок.

• Чтобы тепло равномернее распределялось по полу, трубу нужно укладывать не просто в канавки, а в специально предназначенные металлические желоба, которые предназначены для этих целей. Металл хорошо передает тепло по всей поверхности и равномерно прогревает финишное покрытие. Советы по его выбору давались немного выше — это может быть ламинат, способный работать с подогревом, либо жесткое полимерное покрытие. Толстый паркет для теплых полов подходит менее всего.

Важно! В сравнении с бетонным теплым полом, облегченная конструкция обустраивается значительно быстрее и стоит дешевле. Еще одно достоинство — возможность проведения ремонтных работ труб в случае аварии. Проблемы с трубой в бетонном полу можно устранить только посредством его полной замены. Но у деревянного пола тоже есть недостаток — это значительно меньшая тепловая мощность.

Грамотно обустроенный поэтапно водяной теплый пол своими руками в частном доме — это еще один шаг к удобным и комфортабельным условиям проживания для всей семьи. Но, даже если вы по каким-то причинам не можете выполнить эти работы самостоятельно и вынуждены пригласить специалистов, полученные знания помогут вам принять самое активное участие в данном процессе и проконтролировать качество собираемой системы.

Для частного дома отопление теплыми полами отличное решение. Оно позволит создать прекрасный микроклимат в помещении в самые суровые зимы. При правильной его организации теплый пол можно использовать как основной источник тепла. Чтобы этого достичь следует знать, как сделать теплый пол в частном доме. В этой статье вы узнаете о возможностях реализации напольного отопления в доме своими руками.

Прежде чем обустраивать напольное отопление важно произвести все необходимее расчеты. Например, следует определить, какие тепловые потери имеет ваш дом. Как это сделать? При подсчете тепловых потерь необходимо учитывать такие параметры:

• Толщина и материал стен.
• Толщина и из чего сделан фундамент и крыша.
• Толщина и вид используемого утеплителя в конструкции дома.
• Общая площадь дверей и окон, а также уровень их утепления.
• Толщина и материал перекрытия.
• Особенности климата вашей местности и прочее.

Если вы решите создавать проект теплого пола в специализированной проектной организации, то все эти и другие данные вам следует заблаговременно подготовить. Однако произвести такие расчеты можно самостоятельно, но погрешность при этом будет большей. Например, существует два метода:

1. По объему.
2. По площади.

Лучшим вариантом проведения расчетов считается – по объему помещения.

При расчете теплого пола для частного дома важно определить объем получаемой от него тепловой энергии. Как показывает практика теплые полы выдают 60-80 Вт/м 2 . На самом деле это немаленький показатель, как может показаться на первый взгляд. Если его умножить на площадь комнаты, то в результате получится высокий показатель тепловой энергии.

Здесь важно не ошибиться. Мы будем обсуждать вопрос о нагреваемой площади, а не общей. Например, обогревать пол под шкафом или другими крупногабаритными предметами не имеет смысла. Поэтому расчет делается избирательно.

Отапливаемая площадь это зона, где прокладывается труба и греющий контур. Чтобы определить эту площадь следует отнять площадь всех установленных на полу предметов. Только после этого можно приступать к точным расчетам теплого пола. Для этого полученную площадь умножаете на 60 или 80 Вт/м 2 . Если в качестве напольного покрытия будет использоваться керамическая плитка, то умножаете на 80, а для других покрытий на 60.

Теплый пол как основное отопление – возможно ли это?

Перед началом монтажа кабельного теплого пола в обязательном порядке сделайте проект. Это позволит вам осуществить точный расчет необходимого материала, а также определить зоны, которые не будут отапливаться. Также укажите в проекте месторасположение температурного датчика и место подключения к электрической сети. Этот проект вам понадобится при ремонтных работах, поэтому сохраните его.

Чтобы определить точное расстояние между греющими кабелями, можно использовать такую формулу: L1=P×100/L2

· L1 – необходимое расстояние в см.

· P – общая свободная площадь в м 2 .

· L – длина кабеля в м.

Чтобы предотвратить тепловые потери, греющий кабель рекомендуется крепить на теплоотражающий материал. Также позаботьтесь о том, чтобы места соединения силового кабеля и нагревательного не сгибались. Что касается месторасположения температурного датчика, то он должен находиться от стены на расстояние до 50-100 см.

Первым делом осуществляете укладку теплоизоляции и отражающей пленки, а после приступаете к монтажу кабеля. Благодаря специальному креплению, кабель фиксируется каждые 30 мм. Между собой линия не должна пересекаться. К границам мебели и другим стационарным предметам должно быть не менее 400 мм.

На высоте от пола 1,2 м устанавливаете терморегулятор , который будет контролировать уровень температуры в помещении.

Когда кабель полностью смонтирован, его остается залить стяжкой. При изготовлении цементно-песчаного раствора не добавляйте в состав крупные фракции камушков. Стяжка теплого пола должна иметь не меньше 50 мм. При заливке стяжки убедитесь в том, что внутри ее не осталось воздуха, иначе это может привести к выходу из строя греющего контура. Включать нагревательный кабель в процессе сушки стяжки запрещается. Она должна высохнуть в максимально естественных условиях. На это может потребоваться около одного месяца.

Также существует технология по укладке нагревательных матов. Их монтаж происходит намного быстрей, так как кабель уже закреплен на специальной монтажной сетке с необходимым шагом. Принцип их монтажа практически ничем не отличается от вышеописанной технологии. Единственное что необходимо, так это измерить рабочее сопротивление. Оно должно соответствовать указанным показателям в инструкции к изделию.

Что касается экономичности, то водяной теплый пол не имеет себе равных в вопросе экономичности. Однако его намного сложней установить, плюс к этому себестоимость такого пола очень высокая. Однако, в сравнении с радиаторной системой, вы будете платить на 20% меньше за использование энергоносителя. Так, для создания водяного обогрева вам потребуется:

• Отопительный котел.
• Трубы.
• Теплоноситель.
• Циркуляционный насос.
• Смесительный узел.
• Коллектор.

Это что касается оборудования. Помимо этого, вам необходимо будет приобрести теплоизоляцию, залить стяжку и постелить напольное покрытие. Поэтому в результате у вас будут приличные расходы.

В большинстве случаев водяные трубы укладывают в стяжку пола. В раствор добавляется пластификатор, что увеличивает технические характеристики готовой стяжки, а также ускоряет процесс ее высыхания. В такой системе отопительный «пирог» является прекрасным аккумулятором тепловой энергии. Он может продолжительное время поддерживать необходимую температуру в помещении. Даже после отключения отопления, в помещении какой-то период будет тепло.

Если ваш частный дом построен из дерева , то стяжка здесь не подойдет. Она будет оказывать сильное влияние на перекрытие. По этой причине практикуется использование настильной системы, которая изготавливается из дерева или из полистирола. Она имеет небольшой вес, а в установке очень проста.

Если вы выбрали водяной теплый пол, то помните о том, что его можно заложить в пол при строительстве здания.

Итак, какой лучше использовать обогрев для частного дома? Если у вас ограниченный бюджет, то можно установить электрический обогрев, но в обслуживании он будет обходиться очень дорого. С другой стороны, водяной обогрев требует больших финансовых вливаний на стадии его монтажа. Однако в процессе его эксплуатации он достаточно экономный. Существует немало рабочих схем, которые можно использовать при обустройстве напольного обогрева. Оставляйте свои комментарии, если вы уже реализовали напольное отопление в своем доме.

Видео

В предоставленном видеоматериале, подробнее рассказывается о создании теплого пола в частном доме:

Проектом монтажа теплых полов предусмотрена установка отопительной системы своими руками. Самостоятельно устанавливаются такие виды теплых полов: инфракрасный, электрический, водяной и пленочный. Самыми дешевыми и практичными считаются водяные типы теплых полов. Они расходуют меньше всего ресурсов, однако, с монтажом придется повозиться.

Конструктивные особенности и организационные моменты

Водяной теплый пол – это система из полипропиленовых, пластиковых, медных или металлопластиковых труб. Теплоноситель – это жидкость, которая движется по контуру трубопровода. Температура жидкости, а, следовательно, и дома, контролируется термостатом – теплочувствительным датчиком, который устанавливается на расстоянии 80-120 см над полом. Отметим, термостат может располагаться в любой из отапливаемых комнат или на улице.

Второй отличительной чертой водяного отопления является его экономность. Однако эта система имеет и обратную сторону – сложную схему монтажа: под водяной теплый пол нужно правильно подготовить стяжку, закупить теплоизолятор, подключить трубы к котлу и организовать безопасность своего жилища. Кроме этого водяной пол требует подключения своими руками регулировочной арматуры и шкафа распределительных коллекторов. В шкафу находятся подающие и обратные трубопроводы, подключенные к коллектору.

Способы монтажа

Как сделать теплый пол в частном доме? Существует два способа установки – настильный метод и монтаж на бетонную поверхность. Первый метод монтажа применяется исключительно для таких видов напольного покрытия: ламинат, линолеум и ковролин. Вторым способом водяной пол устанавливается для таких материалов, которые кладутся на бетонную стяжку.

Монтаж теплых полов в частном доме

Монтаж теплого водяного пола на бетонную стяжку – это самый популярный способ установки высокотехнологического отопления. Эта схема установки приобрела высокую популярность благодаря высокой производительности водяного пола и экономности.

Пошаговая инструкция:

При укладке пола своими руками рекомендуем придерживаться вышеописанной последовательности. Переходим к самому сложному этапу – составлению схемы расположения труб и их установке. Известно несколько способов укладки водопровода: одинарной и двойной змейкой и спиралью. Схему змейки советуют применять для квадратных или прямоугольных помещений, а второй вариант – для комнат с неправильной геометрией.

Нагревательные элементы отопления крепятся к арматурной сетке на хомуты с шагом 0,5 метра. В местах потенциально высокого давления и напряжения трубопровод укрепляется гофрированными трубами. Протяженность труб при укладке наружных стен не должна превышать 85–95 метров, иначе система отопления будет терять слишком много тепла в результате падения давления в конце контура. В среднем на 1 м² приходится 5 погонных метров труб, при условии, если соблюдается шаг в 200 мм.

Монтаж водяного тёплого пола своими руками

Опрессовка – это завершающий этап, на котором производится проверка трубопровода на целостность. Рекомендуемое давление при опрессовке составляет 0,3–0,4 МПа. Бетонную стяжку лучше залить после проверки трубопровода. Толщина слоя не должна превышать 45–75 мм. Специалисты советуют использовать пескобетон М300, либо специальный материал для теплых полов.

Напольное покрытие кладется только после полного застывания стяжки. При соблюдении температурного режима и регулярном проветривании помещения стяжка сохнет около 20 дней. На теплый пол, сооруженный своими руками, можно укладывать керамическую плитку, линолеум, ламинат или ковролин.

Монтаж полистирольной системы отопления

В комплекте с полистирольными плитами продаются все необходимые материалы для монтажа. Схема сборки достаточно простая: полистирольная плита имеет специальные пластины с пазами, в которых легко защелкиваются трубы для водяного пола. После защелкивания пол можно перекрывать любым покрытием, которое не требует специального основания, например, бетонной стяжки.

Если же вы не представляете интерьер без керамической плитки или линолеума, то в таком случае рекомендуем вам установить над полистирольными плитами слой ГВЛ (гипсоволокнистый лист толщиной 10–15 мм). Гипсоволокно – это очень крепкий и легкий материал, поэтому на него можно смело укладывать плитку своими руками, не боясь повредить систему отопления.

Модульная схема подразумевает использование уже готовых древесно-стружечных плит со специальными каналами под трубопровод. Трубы для отопления устанавливаются в пазы. Затем кладется теплоизоляционный слой. Вся конструкция сверху прикрывается плитами ГВЛ. Подходящий тип напольного покрытия - например, линолеум;

Реечная система укладки монтажа ничем не отличается от вышеописанной. Единственное, что в основе этой схемы лежат рейки, а не плиты с фиксаторами. После монтажа трубопровод перекрывается плитами ГВЛ.

Видео: Теплый пол на деревянном основании

Основная беда частных домов и коттеджей – холодный пол. Ведь радиаторы отапливают только часть воздуха в помещении. Нагретый воздух тут же устремляется вверх, оставляя пол почти таким же холодным.

При наличии водяного теплого пола температура в помещении распределяется более рационально. Расходы же на отопление остаются прежними или даже снижаются. Такие системы можно устанавливать как во всем доме, так и только в ванной, детской, гостиной и пр.

Основные способы монтажа

Водонагревательные трубы теплых полов могут закрепляться:

С помощью заливки бетонной стяжкой;

В пазах полистирольных плит;

На дощатом основании.

Последние два варианта называют «сухой» системой. Дело в том, что в строениях с деревянными перекрытиями цементно-песчаную стяжку использовать недопустимо. Ведь вес даже 1 кв. м бетона толщиной 50 мм составляет около 300 кг. Для закрепления водяных полов в постройках с перекрытиями из дерева используются листы полистирола или панели из дерева .

Теплые полы с цементно-песчаной стяжкой в районах с теплым климатом можно монтировать в качестве основной системы отопления без установки радиаторов. При температуре воды в трубах 30-50°С полы прогреваются до 22-24°С, что вполне достаточно для комфортного существования.

Цементно-песчаная стяжка

Теплоотдача же «сухих» систем, к сожалению, существенно ниже, чем в конструкциях с бетонной стяжкой. Поэтому они могут использоваться лишь в качестве дополнения к радиаторам отопления.

Укладка «сухих» полов на дощатое основание и маты из пенополистирола

Важно! В многоквартирных домах подключение водяных полов к централизованной системе категорически запрещено. Если квартира расположена на первом этаже, и из подвала поступает холод, следует использовать полы с электрическим обогревом.

Выбор труб

Для отопления пола подбираются трубы диаметром от 1,6 до 2,5 см . Использовать изделия меньшего диаметра нецелесообразно, так как циркуляция воды в слишком тонких трубах снижается. Скорость движения воды будет низкой и в случае установки слишком широких труб: вода в них остынет, не дойдя до конца контура.

При устройстве водяных полов лучше использовать гибкие трубы из «шитого» полиэтилена , степень расширения которых при нагреве меньше. Для упрочения они армируются стекловолокном. Соединение труб производится с помощью компрессионных или напрессовочных фитингов.

Такие трубы внешне напоминают обычные шланги. Они также легко гнутся, поэтому не требуют использования трубогибов, и монтировать их можно буквально в считанные минуты. К недостаткам таких изделий относится «ползучесть» – увеличение диаметра изделий без потери работоспособности до 1,5% в течение первых 10 лет эксплуатации. Кроме того, со временем они чуть набухают и становятся менее гладкими.

Трубы из «шитого» полиэтилена

Компрессионные фитинги и соединение опрессовкой труб из «шитого» полиэтилена

При монтаже может применяться и металлопластик (изделия из полиэтилена, армированные алюминием), трубы из гофрированной нержавейки или меди . Сгибают металлопластик с помощью трубогибов или вручную после предварительного нагрева на газовой горелке. Соединение в местах стыков производится фитингами без сварки .

Устройство металлопластиковой трубы и фитинговые соединения для металлопласта

Полипропилен применяется реже, так как он имеет небольшой радиус изгиба, и работать с ним сложней. Избежать стыков в таких трубах не получится, и для их соединения используют специальные сварочные насадки .

Расчет количества труб

На миллиметровке или листке в клетку чертится план помещения с дверями и окнами масштабом 1:50. На него наносится схема укладки труб, начиная от окна ближайшей к водяному стояку стенки. От стены предусматривается отступ 30 см.

Расстояние между двумя трубами зависит от их диаметра и начальной температуры комнаты: от 20 до 50 см. Если в комнате слишком холодно, то расстояние делается минимальным. Один контур (ответвление) должен охватывать не более 20 кв. м.

Способы укладки труб

Существует несколько способов укладки. Недостатком укладки «змейкой» является существенная разница между температурой воды на входе и выходе, поэтому ее применяют лишь в небольших комнатах, там, где теплопотери будут минимальными. При таком способе начало контура должно находиться у самых холодных зон у окошек и вдоль стен.

Укладка «улиткой» сложней, однако при таком способе перепад температур в помещении практически неощутим. Вначале труба прокладывается вдоль стен, а лишь затем изгибается на 90°С и продвигается внутрь контура. При этом теплая труба и труба уже остывшая чередуются друг с другом, поэтому прогрев пола происходит равномерней. Применяется и так называемый универсальный метод, при котором «улитка» и «змейка» чередуются.

Важно! Если в помещении будет находиться тяжелая мебель или техника, теплый пол под ними не прокладывается.

Измерив на чертеже длину контура, следует умножить полученную цифру на пятьдесят (масштаб эскиза). К этой цифре прибавляется еще 2 м для подключения труб к стояку. Для расчетов можно воспользоваться и следующей формулой:

Важно! Максимальная длина труб в контуре – 90 м. При увеличении этой цифры возможно падение давления, а также возникновение достаточно больших теплопотерь в конце контура. Если полученная цифра больше 70 м, желательно разделить его на две отдельных ветви. При этом разница в их длине не должна превышать 15 м.

Коллектор для теплого пола

Первым в системе теплых полов устанавливается водяной распределительный коллектор – узел, к которому пристыковываются все трубы. Его основная функция – сбор охлажденной и распределение горячей воды по отдельным участкам. К стандартному коллектору может подключаться до 12 контуров. Такие устройства обычно помещаются в закрытом шкафу. Желательно, чтобы он находился в центре стены отапливаемого помещения. Слишком близко к полу устанавливать его не рекомендуется.

Распределительные коллекторы

Температура на входе в коллектор не должна превышать 35°С, при этом поверхность теплого пола должна прогреваться до 30°С (во влажных помещениях до 33°С). Температура паркета или виниловой пленки должна быть чуть ниже: до 27°С.

Перед коллектором обычно находится запорный вентиль , с помощью которого можно отключить систему от отопления. Рядом с ним также крепятся сливной кран и воздухоотводчик . Если в системе несколько контуров с разной длиной, коллектор должен оснащаться регуляторами расхода .

Насосно-смесительный узел

Так как трубы в такой системе должны прогреваться меньше, чем радиаторы отопления, в отопительной системе предусматривается насосно-смесительный узел, в котором вода разбавляется до необходимой температуры. Подключается такой узел к подающей магистрали и «обратке» (трубе, по которой остывшая вода возвращается в систему).

Насосно-смесительный узел состоит из циркулярного насоса, обеспечивающего напор воды, и клапана, регулирующего степень ее подачи. Смешение горячей и холодной воды, контроль за температурой и ее поддержание до необходимого уровня осуществляется с помощью термосмесителя.

Насосно-смесительные узлы

Порядок монтажа водяного пола

1. Система теплых полов монтируется на черновой пол . Его можно собрать из досок или фанеры. Если расстояние между лагами больше 0,5 м, лучше проложить между опорами дополнительную лагу.

2. Полы должны быть идеально ровными, так как при наличии перепадов возможно завоздушивание труб. В бетонном основании. примыкающем к грунту, необходимо заделать все щели и трещины.

3. Все деревянные поверхности (в том числе и несущие лаги) обязательно обрабатываются антисептиком.

4. Перекрытие помещения необходимо гидроизолировать . Для этого можно использовать полиэтилен толщиной от 200 мкм, который укладывается на черновом полу внахлест с заходом на стены и крепится скотчем или строительным степлером. Им же окутываются и лаги. Для изоляции можно также использовать рубероид или специальные растворы.

Гидроизоляционный слой укладывается с заходом на стены

5. Поверх гидроизоляции укладывается утеплитель . При монтаже системы непосредственно на грунт или над холодным подвальным помещением используется маты из экструдированного пенополистирола толщиной от 60 мм или слой керамзита от 10 см. В качестве теплоизолирующего материала можно также использовать пенопласт, минвату или базальтовые плиты.

Теплоизоляция пола

6. Более современными материалами для утепления водяных полов являются профильные теплоизоляционные плиты , в которых предусмотрены «бобышки» для укладки труб. Каждая такая плита снабжена боковым замком для сцепления с соседним листом. Для удобства резки по ее бокам расположена линейка с нанесенными делениями.

Профильные теплоизоляционные плиты для укладки труб

7. Вдоль стен и дверных коробок для компенсации подвижек стяжки из бетона устанавливается демпферная лента (полоса шириной от 120 мм) из вспененного полиэтилена. Она должна выступать над полом на 20 мм. Внизу такой ленты предусматривается «юбочка» из пленки, которой перекрывается стык, чтобы бетон при заливке стяжки не затекал вниз.

Укладка демпферной ленты

8. Крепление труб к теплоизоляционному материалу может осуществляться и с помощью якорных скоб или, в случае монтажа металлической сетки, посредством хомутов.

Крепление якорными хомутами

Крепление труб к металлической сетке

9. Поверх утеплителя прокладывается прокладка из фольги, которая будет отражать тепло.

10. При заливке труб бетонной стяжкой в цементный раствор желательно ввести пластификатор для предохранения от растрескивания. Для ее полного затвердения требуется не менее 28 суток. Укладывать чистовой пол можно только по истечении этого времени.

Бетонная стяжка

Важно! Соединение труб под бетонной стяжкой во избежание протечек не допускается. При прокладке металлопластика следует использовать только цельные бухты.

11. Если вместо бетонной стяжки используется «сухая» система из полистирола или дерева, то перед их укладкой утеплитель вновь покрывается гидроизолирующим слоем и листами фанеры или деревом. Укладка труб в таком случае производится в термораспределительные металлические пластины, снабженные пазами.

Термораспределительные пластины

Опрессовка системы

1. Для проверки системы на герметичность перед заливкой бетоном или закрытием «сухих» систем производят ее опрессовку . Во избежание будущих протечек воздухотводы в этом процессе участвовать не должны, поэтому они перекрываются. При опрессовке металлопластика первое испытание проводится в течение суток холодной водой под давлением 6 Бар. Перед заливкой бетоном эта вода не сливается.

2. Давление в трубах из «шитого» полиэтилена во время такой проверки должно быть в 2 раза больше рабочего. После его снижения до нормального в течение 30 минут давление вновь поднимают, и так повторяют 3 раза. После этого система оставляется на сутки. За это время оно должно упасть меньше, чем на 1,5 Бара.

3. Далее проводится вторая проверка горячей водой. Трубы при этом необходимо прогреть до 80-85°С. При обнаружении слабых звеньев в креплении фитинги подтягиваются. При прогревании происходит и снятие напряжения, которое возникло в процессе укладки труб. Заливка бетоном производится после остывания труб без снижения в них давления.

Видео: Водяной теплый пол в доме

Перед каждым хозяином частного дома стоит вопрос выбора оптимального вида отопления, которое не только будет достойно выполнять свои функции, но и гармонировать с современным дизайном. Громоздкие радиаторы отопления морально устарели, ухудшают интерьер помещения и сушат воздух. Альтернативой являются водяной теплый пол, для частного дома это наиболее эффективный вариант.

Из чего состоит водяной теплый пол

Предлагаем вашему вниманию не только список комплектующих материалов, но и принцип их выбора.

Трубы. Для монтажа обогрева пола применяют пластиковые или металлопластиковые трубы. В последнее время признание сантехников получили трубы из сшитого полипропилена, которые отличаются от других труб высокой устойчивостью к деформации, отличной теплопроводностью и высокой степенью герметичности.

Важное условие при выборе труб – пригодность их к использованию в системах отопления. К сожалению, некоторые недобросовестные продавцы, пользуясь некомпетентностью клиента, продают трубы, предназначенные для водопровода. Результат – неэффективная система обогрева пола. Чтобы этого избежать, нужно смотреть маркировку, которая имеется на каждой трубе:

• линейное расширение не более 0,025 мм/м;
• теплопроводимость от 0,43 Вт/м 0 С.

Нужное количество трубы зависит от таких показателей, как шаг укладки и диаметр материала. Подробнее смотрите в таблице.

Котел. Можно приобрести газовый, электрический или на твердом топливе. Выбор будет обусловлен регионом проживания. Например, если есть перебои с энергоснабжением, то лучше покупать газовый котел. Если говорить о мощности, то она зависит от многих показателей. Для стандартного дома с утепленными стенами, пластиковыми окнами и высотой потолка не менее 3 метров производится следующий расчет: удельная мощность на один квадратный метр должна быть 100 Вт или 1 КВт на 10 м 2 . Зная общую площадь дома, можно вычислить и мощность котла. При этом лучше включить запас по мощности, около 20%.

Коллектор. Обеспечивает работоспособность всего водяного пола и поддерживает заданную терморегулятором температуру. Лучше всего не экономить, а покупать коллектор, состоящий из датчика протока, сливного крана и крана Маевского (стравливает попавший в систему воздух). Дополнительно нужно будет выбрать и щиток.

Циркуляционный насос. Приобретается в том случае, если он уже не встроен в котел. Это устройство обеспечивает циркуляцию воды в системе и может оснащаться терморегулятором, который будет управлять скоростью потока воды и, тем самым, регулировать температуру в системе. Идеальное решение – трехскоростной насос с терморегулятором (установка регулятора температуры потребует знаний в области электротехники и не каждому по силам). Узнать о том, как выбрать насос по производительности, можно из таблицы:

Что касается фирмы, то предпочтение лучше отдать европейским производителям. Отлично зарекомендовала себя немецкая компания Grundfos.

Комплектующие. Подразумеваются муфты, резьбы, фитинги, шаровые краны и т.д. Необходимое их количество рассчитывается индивидуально, исходя из особенностей каждой системы водяного теплого пола. Обогрев пола в каждом конкретном доме приходится рассчитывать и планировать индивидуально.

Читайте также про , которая поможет серьезно снизить затраты на обогрев.

Монтаж водяного пола

В первую очередь нужно осмотреть старый пол. Демонтажу подлежит линолеум, паркет, доски. На кафель, если он достаточно крепкий, можно стелить пластиковые трубы без заливки черновой стяжки.

Черновая стяжка, иначе ее называют «первичная», служит для максимально плотной укладки теплоизоляции. Поэтому на этом этапе можно сильно не беспокоиться об уровне пола и наличии мелких неровностей. Достаточно будет слоя бетона толщиной в несколько сантиметров. Для этих целей подойдет цемент марки М-300, смешанный с песком в пропорции 1:4.

Следующим шагом станет укладка теплоизоляции. Сложного тут ничего нет, стоит лишь обратить внимание на стыки между материалом. Их нужно зафиксировать монтажным скотчем, чтобы избежать ненужной потери тепла.

Материал для утепления может быть различным:

1. Пенопласт. Хоть и считается морально устаревшим утеплителем, прекрасно справляется с возложенной на него задачей. Единственный недостаток – недолговечность.
2. Пенопропиленовый утеплитель с фольгированным отражающим слоем.
3. Утеплитель пенополистирол для теплого пола. Этот материал лучше всего подходит для утепления. Обладая высокой плотностью, пенополистирол (иначе пеноплекс), прекрасно изолирует водяной пол от холодного бетонного основания. Можно использовать Пеноплекс 35, который устойчив к возгоранию.

Последним шагом станет монтаж армированной сетки с сечением арматуры 5 мм и с размерами ячеек 10-15 см. К ней можно будет крепить сами трубы, используя пластмассовые стяжки. Кроме того, армированная сетка служит в качестве связующей конструкции для бетонного пола. Или можно настелить специальные маты для водяного пола.

Секреты мастеров при монтаже трубы для обогрева пола

Сама работа своими руками не имеет особых сложностей, но есть ряд нюансов, знание которых поможет провести монтаж правильно.

Выбор схемы укладки. Известно два способа укладки: змейка и улитка (спираль). Последний вариант предпочтительнее. Дело в том, что при укладке трубы «змейкой» температура воды снижается к концу петли, что влечет за собой неравномерное прогревание пола. Расположение трубы спиралью поможет этого избежать: пол прогревается равномерно. При этом и материала требуется значительно меньше.

Какой длины должна быть труба? Независимо от мощности выбранного котла, вода будет остывать, по мере удаления ее от точки поступления. Поэтому, рекомендованная длина трубы составляет 100 м. В случае, если необходимо большее значение, используют несколько контуров, каждый из которых подключается к коллектору отдельно.

Как рассчитать шаг укладки? Точно рассчитать шаг может только опытный проектировщик: для получения правильного значения учитывается множество факторов, от толщины стен и размеров окон, до диаметра трубы. Тем не менее, есть усредненные данные, которыми мы и будем оперировать. Оптимальный шаг укладки для системы, являющейся основным источником тепла в доме, равен 10-20 см. Это значение не является постоянным. Возле наружных стен первые 5-6 рядов укладываются с шагом 5-6 см, ближе к внутренним стенам и середине помещения шаг увеличивается до вышеуказанных данных.

Сегодня в строительных магазинах имеются специальные маты для теплого водяного пола, которые значительно упрощают и ускоряют процесс укладки труб. Смотрите на фото как это работает.

Применение матов для теплых водяных полов

Как правильно паять трубы? В этом вопросе также есть несколько тонкостей, которые необходимо осветить в рамках статьи:

• соединять трубы между собой, лучше посредством специальных переходников (иначе бочонков);
• если делается пайка металлопластиковых труб, то металлическую оболочку нужно удалить на расстоянии около 3 см от края трубы.

Для достижения высокого качества соединения необходимо руководствоваться следующей таблицей.

Сборка, установка, подключение коллектора

Следует заметить, что процесс монтажа коллектора будет отличаться в зависимости от модели, количества контуров обогрева, выбранных комплектующих. Чтобы система функционировала без нареканий, сборку нужно проводить согласно прилагаемой к устройствам инструкции.

Где расположить коллектор? При выборе места для монтажа коллекторной коробки нужно учитывать равнозначное удаление от всех контуров. Это нужно для обеспечения равномерного давления воды во всех контурах. Если стена, на которой устанавливается коллекторный шкаф, не несущая — можно сделать в ней нишу.

Как собрать коллектор?

Рассмотрим процесс сборки на примере модели Icma UPS. При этом будем учитывать, что вместе используется циркуляционный насос и сам коллектор, это обеспечит простоту управления обогревом.

1. На накидные гайки устанавливаем циркуляционный насос, между самой гайкой и насосом необходимы прокладки.
2. Соединяем коллектор с насосной группой, накручивая переходники с накидной гайкой и не забывая о прокладках.
3. К смесительному блоку нужно подсоединить терморегулятор и клапан, отвечающий за поступление холодной воды (подмешивающий).
4. Подключаем смесительную группу к коллектору.

Теперь коллектор можно установить в монтажный шкаф, к распределителю снизу подключить подачу и обратку, затем подключить и элементы обогревающего контура, используя переходники.

Монтаж котла: особенности, последовательность

При подключении котла к системе теплого пола часто возникает проблема. Дело в том, что котел выдает температуру воды в 75-80 0 С, а для нормальной работы водяного теплого пола требуется температура не более 45 0 С. По этой причине подключение нужно выполнить таким образом, чтобы к трубам подавалась вода с пониженной температурой. Сделать это в замкнутой системе отопления можно лишь одним способом: разбавить горячую воду остывшей, поступающей из «обратки». Эту функцию выполняет узел подмеса теплого пола.

Обогрев пола при монтаже должен собираться по следующей схеме, начиная от котла:

1. В начале цепи устанавливают управляющий клапан, затем циркуляционный насос и коллектор.
2. Между клапаном и насосом монтируют узел подмеса таким образом, чтобы остывшая вода из «обратки» поступала в подачу и далее, через циркуляционный насос к системе отопления.
3. Заключительный этап – подведения обратной трубы к котлу.

При этом нужно помнить, что принцип установки самого котла будет отличаться у разных моделей и типов оборудования.

Подробнее: пол с монтажными схемами.

Опрессовка и пробный запуск

После окончания монтажных работ нужно протестировать систему. Для этого проводят опрессовку.

Проверить герметичность системы можно двумя способами: водой под давлением или сжатым воздухом. Предпочтительнее первый вариант: после проверки на герметичность можно сразу включить отопление. Проверку воздухом применяют в случае, когда обогреваемые полы работают от центрального отопления, и нет уверенности в своевременном его включении. В любом случае, давление должно быть не выше 6 бар. Система считается работоспособной, если за 24 часа показатель давления снизился не больше, чем на 1,5 бар.

После испытания на герметичность можно проводить полный запуск. Температура воды должна быть около 80 0 С, для этого узел подмеса нужно отключить. При такой температуре снижается напряжение в трубах, что обеспечивает долговечность конструкции.

Заключение

Заливать бетонную стяжку нужно после того, как вода в трубах окончательно остынет. Для стяжки можно применять как традиционный бетон, так и раствор для теплого пола, обладающий более высокой способностью проводить тепло. Толщина слоя не должна превышать 7 см.

После окончательного высыхания стяжки можно стелить напольное покрытие.
