Теплые полы стали уже далеко не новинкой. Эту технологию используют для подогрева полов в квартирах, частных домах, офисах и различных других помещениях. Принцип действия их прост – они нагревают основание, находящееся под ногами, а также воздух в помещении, что позволяет достаточно хорошо прогреть любую комнату. Обычно они устанавливаются в добавление к основной системе отопления. Монтаж их не так сложен, каким кажется, но дело это довольно хлопотное. Как правильно сделать теплый пол? Этот процесс во многом будет зависеть от того, какой тип системы был выбран для монтажа.

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев . При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

На заметку! В определенных случаях теплый пол может полностью заменить систему центрального отопления. Но это возможно не всегда и от основных радиаторов отказываться все-таки не стоит.

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет .

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели . В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: под ламинат, а — под плитку.

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте . Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

Делаем теплый водяной пол своими руками

Рассмотрим подробнее процесс работ при обустройстве водяного подогрева пола. Он включает в себя ряд этапов – это подготовка чернового основания, монтаж самой системы, а также заливка стяжки и укладка финишного покрытия. В данном случае будет рассматриваться бюджетный вариант создания обогревающей системы.

Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили , рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье « » найдёте полный список всего, что может понадобиться при монтаже.

Подготовка основания

Рассмотрим, как сделать черновой пол под обустройство водяной системы на основе керамзита.

Шаг 1. Первым делом старый деревянный пол полностью демонтируется. Удаляются доски и лаги. Остатки кирпича и негабаритный строительный мусор могут быть оставлены на основании.

Шаг 2. Для определения высоты итогового пола используется лазерный уровень. Основной ориентир требуемого уровня – это входная дверь. Разметка должна находиться на 1,5-2 см ниже порога.

Шаг 3. На стены наносится разметка. Первая метка обозначает границу стяжки с уложенными трубами подогрева (толщина стяжки не должна иметь толщину менее 6 см). Вторая указывает на толщину утеплителя из керамзита (в данном случае толщина этого слоя составит 10 см).

Шаг 4. Вдоль линии лазерного уровня на стены по всему периметру наносятся метки по уровню чистового пола.

Шаг 5. На стены наносится разметка и двух других уровней – керамзитной подсыпки и стяжки. Ориентир в этом случае – отметка чистового пола.

Шаг 6. Черновой бетонный пол засыпается песком, который равномерно распределяется по нему. Ориентироваться можно на нижнюю отметку.

Шаг 8.

Шаг 9. Отверстия в стенах, оставшиеся от лаг, заделываются кусками кирпича и цементным раствором.

Шаг 10. На слой песка укладывается гидроизоляция. В данном случае это плотная полиэтиленовая пленка, которая укладывается с заводом на стены. Для удобства пленка фиксируется скотчем.

Шаг 11. Начинается установка маяков. Для этого используются кубики из пеноблока повышенной плотности, на которые потом будут установлены металлические маяки. Кубики устанавливаются на полиэтилен на расстоянии около 1 м друг от друга. Высота одного кубика – 9 см.

Шаг 12. На кубики устанавливаются металлические профили-маяки высотой 1 см.

Шаг 13. В местах стыков маяков обязательно должен быть установлен кубик. Для правильной стыковки маяки подрезаются. При правильной стыковке маяки накладываются друг на друга по направлению будущего движения правила.

Шаг 14. Маяки выставляются по уровню. Ориентир – линия на стене, обозначающая высоту стяжки. Чтобы выставить их по уровню, можно использовать фанерные подкладки.

Шаг 15. Когда маяки выровнены по уровню, они фиксируются на кубиках при помощи саморезов.

Шаг 16. Черновой пол должен иметь легкий уклон (перепад составляет до 5 мм на каждый метр длины основания). При необходимости кубики могут быть вдавлены в песок, чтобы добиться нужного результата. Операция производится по всей длине маяков.

Шаг 17. Между основными кубиками устанавливаются дополнительные.

Шаг 18. Керамзит смешивается с небольшим количеством цементной смеси. Это позволит получить более крепкий пол. На мешок керамзита используется ведро песка, 2 кг цемента и около 3 л воды.

Шаг 19. Подготовленный керамзит выкладывается на основание и разравнивается. Засыпка производится, начиная с дальнего угла помещения. До верхнего уровня маяков должно остаться около 1,5 см свободного пространства.

Шаг 20. Слой керамзита закрывается цементным раствором. Раствор выравнивается мастерком во всей поверхности.

Шаг 21. Стяжка выравнивается правилом по маякам. Идеальной ровности можно не добиваться. Чтобы маяки было легко извлекать из стяжки, их поверхность не замазывается.

Шаг 22. Через два дня, когда стяжка подсохнет, маяки удаляются. Для этого фиксирующие их саморезы выкручиваются. Вместе с маяками удаляются деревянные подкладки.

Шаг 23. После этого образовавшиеся щели очищаются от мусора и заделываются цементным раствором.

Укладка системы труб и подключение

После подготовки начинается монтаж самой системы подогрева.

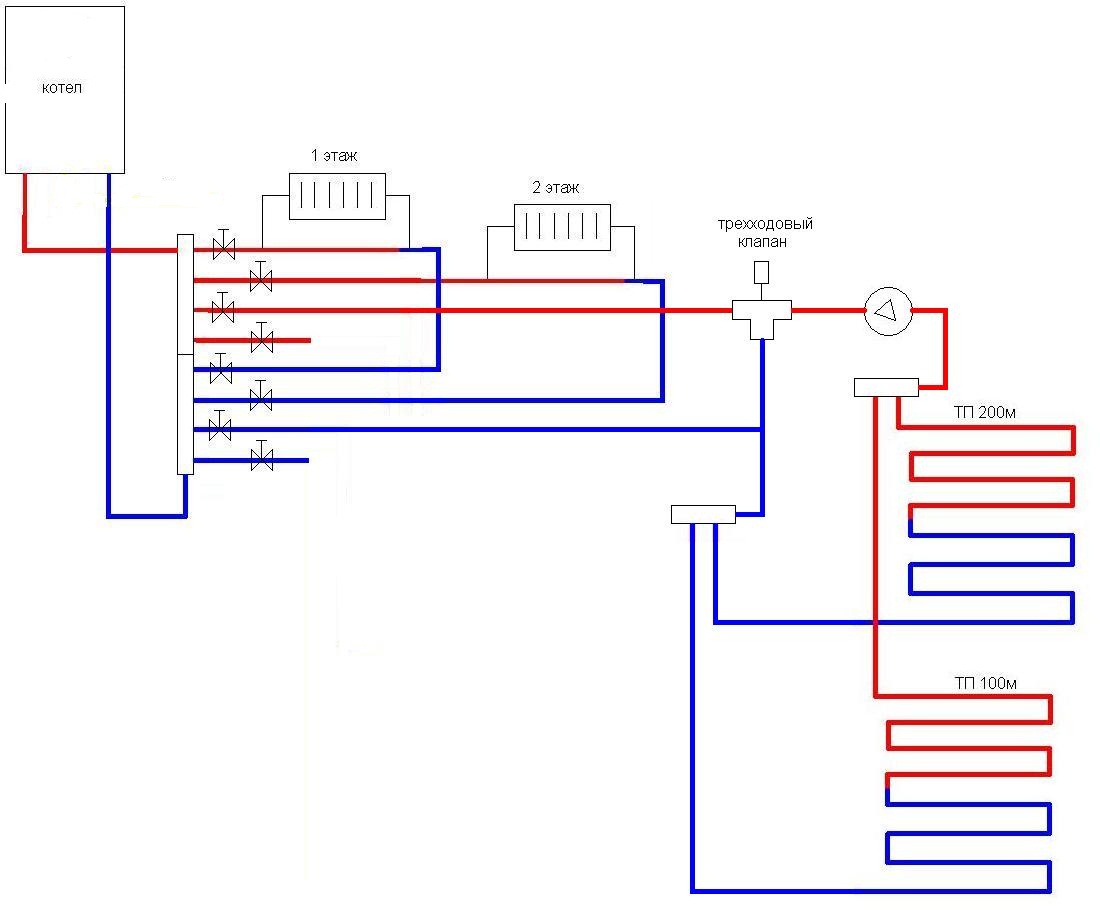

Шаг 1. В данном случае действующая система отопления будет сохранена на базе газового котла. Батарея питается от контура подачи, расположенного на втором этаже. Выходящая из радиатора вода направляется в контур обратки, который расположен в подвале. Теплый пол будет подключаться ко второму выходу батареи и к контуру обратки. Для отключения радиатора и теплого пола будут устанавливаться краны. У входа в контур обратки будет установлен циркуляционный насос.

Шаг 2. Радиатор оборудуется необходимой арматурой. Это соединители и трубы. Для уплотнения соединения используются лен сантехнический и герметик.

Шаг 3. Вот таким образом будут выглядеть готовые выходы из батареи. Один из них будет использоваться для подключения теплого пола.

Шаг 4. Перед дальнейшим монтажом труб по периметру помещения приклеивается демпферная лента (о её выборе мы уже ). Она садится на стены при помощи клея.

Шаг 5. На черновую стяжку укладывается мультифольга – специальный утеплитель. Отдельные полосы материала фиксируются друг с другом при помощи скотча.

Шаг 6. Сверху на фольгу укладывается армирующая сетка с ячейками 10х10 см. Отдельные куски укладываются внахлест на 1-2 ячейки. Между собой сетка соединяется при помощи проволоки.

Шаг 7. Устанавливается и подключается труба, ведущая к обратке.

Шаг 8. К другому выходу из батареи монтируется труба водяного пола с сечением 20 мм. На начальный участок трубы можно надеть отрезок защитной гофры.

Шаг 9. Труба укладывается на пол и фиксируется к арматурной сетке при помощи пластиковых хомутов. При укладке важно проследить, чтобы на трубе не было изломов. Для формирования колен можно использовать фен, которым нагревается труба. Расстояние в контуре между соседними трубами должно составлять около 20 см в данном случае.

Шаг 10. Труба теплого пола уложена змейкой.

Шаг 11. Концы обратной трубы и теплого пола направляются в металлические патрубки, ведущие в подвал. Пустоты можно загерметизировать монтажной пеной.

Шаг 12. Приподнимающиеся над уровнем пола участки металлической сетки фиксируются на основании пола при помощи дюбелей и металлических пластинок.

Шаг 13. Далее работы будут проводиться в подвале. Производится установка циркуляционного насоса. Он подключается к обратной трубе. В систему также устанавливаются два крана. Один из них будет перекрывать естественную циркуляцию. Нижний кран полностью перекрывает вход в обратную трубу.

Шаг 14. Производится сборка регулирующего узла и подсоединение всех труб. В режиме естественной циркуляции вода по трубе теплого пола поступает в обратку при обоих открытых кранах. Если перекрыть верхний кран, то вода из теплого пола будет двигаться по дополнительной трубе в сторону насоса – это режим быстрого прогрева пола. Если нижний кран при выключенном насосе закрыт, то теплый пол будет полностью отключен.

Заливка стяжки

Завершающий этап монтажа водяного пола – заливка стяжки и укладка напольного покрытия.

Шаг 1. Чтобы стяжка получилась ровной, устанавливаются металлические маяки. Они располагаются на кусочках бетона.

Шаг 2. Кусочки бетона фиксируются на основании при помощи цементного раствора.

Шаг 3. Маяки фиксируются на бетоне при помощи саморезов в предварительно изготовленные отверстия. Все они должны быть выровнены строго по уровню.

Совет! Первые маяки лучше начинать устанавливать со стороны двери. Это позволит правильнее подобрать их высоту относительно дверного проема.

Шаг 4. Приготавливается бетонный раствор по точным пропорциям.

Шаг 5. Бетон равномерно распределяется по подготовленному полу.

Важно! В момент укладки стяжки трубы пола должны быть наполнены водой.

Шаг 6. Бетонный раствор выравнивается по маякам при помощи правила.

Шаг 7. Стяжка высушивается в течение 28 дней. Пол покрывается финишным покрытием.

Видео – Монтаж водяного пола

Видео – Монтаж теплого ИК пола

Сложность и весь процесс изготовления теплого пола будут зависеть от того, какой вариант подогрева выбран. Водяной пол – пожалуй, самый оптимальный вариант для обустройства обогрева основания в частном доме или новостройке. Тем же, кому со стяжкой возиться не хочется, можно рекомендовать использовать инфракрасные полы.

Обустройство теплого пола позволяет неплохо сэкономить на отоплении. Кроме того, он отлично заменяет все отопительные приборы, при этом освобождая полезную площадь помещения. О технологии устройства теплого пола водяного и о том, как сделать водяной теплый пол рассмотрим далее.

Теплый водяной пол в частном доме - принцип работы

Водяной пол представляет собой новую самостоятельную систему обогрева, которая в некотором роде заменяет радиаторы и конвекторы. Эта система состоит из вмонтированных трубопроводов, внутри которых находится горячая вода. Они укладываются на основание, выполненное из бетона или дерева, а сверху покрываются с помощью напольного отделочного материала.

Трубы, из которых состоят системы являются полимерными, именно по ним осуществляется циркуляция горячей жидкости, чаще всего воды. Ее подача осуществляется с помощью централизованного отопления или котельной системы. Теплый воздух начинается греться в подпольном пространстве и постепенно поднимается вверх комнаты. Таким образом, тепло распределяется по всему помещению. Нижняя часть комнаты является более прогретой, нежели верхняя, поэтому в помещении находиться очень комфортно.

Сфера использования теплого водяного пола распространяется на частные дома, так как в многоэтажных зданиях, существует риск затопления соседей горячей водой, в связи с поломкой системы.

Система теплого водяного пола состоит из трубопровода и узла смешивания теплового носителя. Для трубопровода следует отдавать предпочтение трубам, имеющим высокий уровень теплопроводности, кроме того, они должны отличаться гибкостью и иметь небольшое сопротивление. Для заливки трубопровода используется цементная стяжка - в систему узла смешивания теплового носителя входит насос, термостатический смеситель и коллектор.

Водяной теплый пол: преимущества и недостатки

Если сравнивать обустройство теплого пола с использованием другого рода обогревателей, то первый вариант имеет такие преимущества:

1. Снижение затрат на отопление.

При обустройстве теплого водяного пола, денежные расходы на использование электроэнергии снижаются на 25-30 %. Если площадь помещения достаточно большая, а потолки слишком высокие, то теплый водяной пол - самый оптимальный вариант. Так как в таком случае, он помогает сэкономить на 50%.

2. Комфортные условия проживания.

Помещение, с теплым водяным полом прогревается равномерно, таким образом, создаются оптимальные и комфортные условия для жизни людей. При использовании радиаторов, теплый воздух, который от них исходит, сразу же поднимается наверх, таким образом, нижняя часть помещения, остается непрогретой. На полу с водяным полом, не приходится ходить обутым, а дети могут спокойно играть на нем, не переохлаждаясь.

3. Высокий уровень безопасности.

Теплоноситель находится под отделкой пола, таким образом, риск обжечься об него или травмироваться исключается.

4. Привлекательность внешнего вида комнаты.

Теплый водяной пол скрывается в подпольном пространстве, поэтому все трубы и другие элементы системы остаются невидимыми.

5. Удачная совместимость.

Водяной теплый пол хорошо совмещается с большинством отделочных материалов, в виде плитки, линолеума, ламината.

6. Доступная стоимость.

Установка всей системы требует небольших денежных вложений, по сравнению с полученным результатом.

7. Различные варианты подключения.

Возможен вариант подключения теплого водяного пола к автономной или централизованной системе отопления.

8. Независимость от электроснабжения.

Данное преимущество, позволяет теплому полу обогревать дом, даже в то время, когда по каким-то причинам отключили свет.

Среди недостатков использования водяного теплого пола дома выделим:

• время и трудовые затраты на монтаж оборудования и всей системы достаточно высокие, так как на поверхности располагается несколько различных материалов, укладываемых слоями;
• при появлении неисправностей в виде протечек, следует демонтировать все напольное покрытие для их устранения;
• необходимость в дополнительных источниках отопления, так как исключительно теплый пол не способен справиться с отапливанием помещения.

Теплые полы водяные монтажные схемы и разновидности

В зависимости от главного материала различают три основных вида установки теплого пола:

• бетон;
• полистирол;
• дерево.

Первый вариант является самым популярным, так как отличается наивысшей надежностью. Для того, чтобы обустроить распределительный слой в бетонном варианте сооружения теплого пола используется цементно-песчаный раствор.

На заранее выровненной поверхности производится укладка слоя гидроизоляции, а затем теплоизоляции, Далее укладывают и фиксируют трубы. Чтобы обустроить теплым полом большие по площади помещения, следует позаботиться об укладке армирующей сетки.

При обустройстве небольшой комнаты, для фиксации труб используются пластиковые скобы, крепежные платки или дюбель-крюки.

Ранее установленная система заливается с помощью раствора цемента, песка и специальных пластификаторов, помогающих укрепить стяжку и защитить ее от воздействия высокой температуры.

В таком случае, наилучшими вариантами отделки является использование плитки, декоративного камня или ламинированной паркетной доски.

Второй вариант - обустройство системы из полистирола. Данный вариант представляет упрощенный монтаж системы теплого пола, при проведении которого используются плиты из полистирола. Плиты прессуются в специальной форме, они имеют вид выпуклого круга, внутри которого устанавливаются трубы. Для создания монолитного основания имеются замочные участки, которые объединяются между собой. При осуществлении монтажа данной системы отопления не требуется использовать дополнительные крепежи для фиксации труб. После установки трубопровода, производится монтаж металлических теплораспределительных пластин, далее на пол укладывают чистовой отделочный материал.

Третий вариант - система теплого пола, сооруженная на деревянной основе. Данная система подразумевает использование обрезной доски, фанеры или других материалов на основе дерева, в качестве покрытия под установки системы.

Из деревянных плит сооружают небольшие полосы, длина каждой не более 18 см. Они укладываются на пол, выполненный из дерева. В промежутки между полосками монтируют трубопровод, а далее с помощью шурупов фиксируются теплораспределители. После монтажа труб, поверхность пола покрывается с помощью полиэтиленовой пленки, далее устанавливается пол из гипсоволокнистых листов, которые распределяют температуру в подпольном пространстве. Именно на них крепится основная отделка.

Чтобы обеспечить качественное распределение теплоносителя по всей системе, рекомендуется использовать коллектор. Именно к нему подсоединяется выходящая и исходящая трубы.

Рассматривая вопрос о том, как сделать водяной теплый пол в доме, следует ознакомиться со схемами укладки системы трубопровода, их бывает несколько:

• трубы укладывают в виде змейки;
• улитки;
• комбинации разных способов.

Укладка трубы в виде змейки подразумевает установку труб параллельно друг к другу.

Согласно схеме улитка трубы располагаются сначала по периметру помещения, с постепенным сужением к центру. Последний вариант предполагает комбинацию двух этих способов.

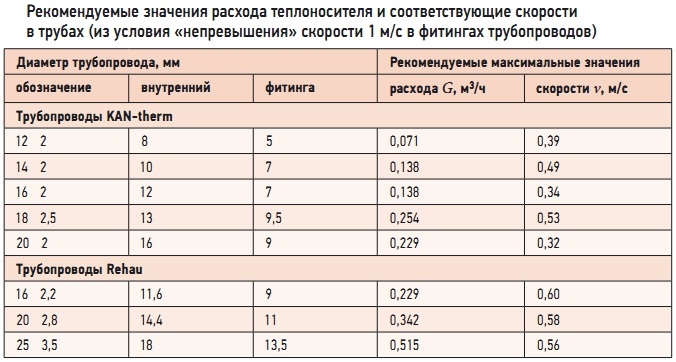

Расчет теплого водяного пола: особенности процесса

На процедуру проведения расчета для обустройства теплого пола на водяной основе следует учесть некоторые моменты, а именно:

• использование пола в качестве основного или дополнительного варианта отопления;
• тип здания;
• дальнейший вид отделки;
• общая площадь и назначение помещения;
• теплопотери и их значение.

Чтобы определить последний фактор, а именно теплопотери, следует учесть такие нюансы:

• тип материалов, из которых возведен дом;
• тип окон: стандартные, одинарные или двойные стеклопакеты;
• количество окон и дверей;
• климатические особенности региона;
• присутствие дополнительных обогревательных приборов.

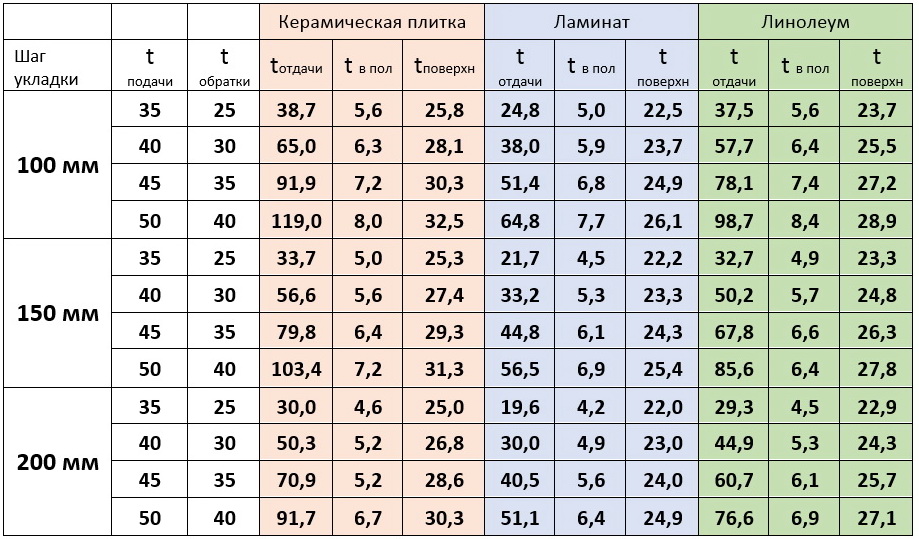

Каждый тип помещения имеет определенную температуру, до которой должен нагреваться пол, а именно:

• в жилой зоне она составляет 29 градусов;
• в зоне с высоким обогревом - 35 градусов;
• с повышенной влажностью 32 градуса;
• при отделке с помощью паркета - 26.

Учтите, что перед обустройством теплого пола, следует заранее предусмотреть тип покрытия, которое будет выступать в роли отделки.

Установка водяного теплого пола: коллектор и его особенности

Коллекторный шкаф является местом расположения такого устройства как коллектор. Для установки данного шкафа потребуется место, величиной примерно в 500х500 или 400х600 мм.

Кроме того, некоторые владельцы теплого пола предполагают вмонтировать шкаф прямо в стену, а другие оставляют его в навесном положении.

После монтажа шкафа, в котором находится коллектор, производится монтаж подающей и возвратной труб, по которым протекает горячая и холодная вода. Коллектор, который отвечает за раздачу горячей воды соединяется с подающей трубой, а возвратная труба соединяется с коллектором, который стыкует конечные участки труб.

На участке соединения водопроводных труб с коллектором производят установку запорного крана, который позволит осуществить ремонт всей системы, при такой необходимости. На другой стороне коллектора требуется наличие сливного крана.

Чтобы качественно и быстро осуществлять регулировку температуры в помещении, следует позаботиться о наличии смесителя и регулирующих винтелей. Существуют специальные типы коллекторов, в составе которых присутствуют все необходимые для регулировки и работы детали, но их стоимость гораздо выше, нежели у обычных коллекторов.

Укладка теплого водяного пола на бетонное основание

Процедура укладки теплого пода на бетонную основу предполагает выполнение таких процессов:

1. Проведение очистки и выравнивания основания.

Для начала, с поверхности удаляется грязь, пыль и любой мусор. Далее она проверяется на отсутствие перепадов и на ровность. Если величина перепада не более 10 мм, то приступайте к следующему этапу выполнения работ. При наличии более серьезных перепадов, сначала производится выравнивание поверхности. Для этой цели следует предусмотреть обустройство наливного чернового пола.

2. Обеспечение гидроизоляции.

С помощью этого этапа предотвращается попадание и контакт влаги с теплым полом.

3. Установка кромочной изоляции.

Использование демпферной ленты, установленной по периметру помещения, поможет осуществить этот процесс.

4. Монтаж пароизоляционных материалов.

Для того, чтобы сэкономить на материалах, вместо отдельной гидроизоляции и пароизоляции используют гидроизоляционную мембрану, одна сторона которой отличается водонепроницаемой пленкой, а вторая с легкостью пропускает пар.

5. Укрепление.

Для этих целей подойдет арматурная сетка, сечение которой составляет около 150-200 мм. Именно такой материал обеспечит легкость укладывания системы трубопровода. Возможен вариант установки арматуры перед укладкой труб или после выполнения данного процесса. Лучше отдать предпочтение второму варианту, так как с помощью арматуры удастся равномерно распределить всю нагрузку на пол.

6. Монтаж водяного теплого пола.

Вначале осуществляется подсоединение трубы к коллектору. Если теплый пол используется в качестве единственного обогревательного элемента, то его монтаж осуществляется с интервалом в 150-200 мм. В противном случае, разрешается укладывать трубы с шагом максимум в 300 мм. Труба соединяется с сеткой с помощью специальных клипс. Не фиксируйте клипсы слишком жестко, так как существует риск их повреждения во время нагрева системы.

7. Работоспособность системы и ее проверка.

Теплые полы водяные монтажные, после их установки требуют обязательной проверки на исправность. Для этого, система включается на определенное время, к примеру на три часа. Во время этого процесса система должна прогреться, а вода - равномерно распределиться по поверхности.

8. Процедура заливки.

Стяжка должна превышать систему трубопровода на 20-30 мм, тип стяжки должен быть мокрым.

По истечению высыхания стяжки, примерно через месяц, установите звукоизоляционные материалы и проведите чистовую отделку. Запрещается включать теплый пол до того момента, пока стяжка полностью не высохнет, так как существует риск ее растрескивания. На этом теплый пол водяной своими руками считается готовым к эксплуатации.

Водяной теплый пол видео:

Сделать водяной теплый пол своими руками в частном доме под силу любому домашнему мастеру. Потребуются терпение, тщательность расчетов, покупка материалов и недостающего инструмента.Зато в итоге вы получите систему, позволяющую регулировать уровень отопления по всему полу. Рассмотрим преимущества и недостатки водного контура, правила подбора материала, схемы монтажа, укладки и подключения.

Преимущества и недостатки теплого пола

Откидывая в сторону сложности монтажа, мастера соглашаются с тем, что водяные теплые полы в частном доме - одна из самых эффективных систем обогрева. В сравнении с радиаторной системой, водяной пол в деревянном доме может дать существенную экономию расходов на отопление за счет равномерности прогрева по всей площади. Дополнительные плюсы:

1. Низкотемпературный режим работы. Это значит, что воздух в помещении не будет пересушиваться, не будет душно.
2. Нет перегрева воздушной массы.
3. Водяное отопление пола отвечает требованиям экологической безопасности, санитарно-гигиеническим нормам.
4. Нет отрицательного воздействия на человека, так как большая часть энергии передается тепловым излучением.
5. Устройство водяных теплых полов в частном доме с потолками высотой от 3-х м дает экономию до 30%.
6. Система монтажа скрытая – это упрощает процессы внутренней отделки помещений.
7. Безопасность. Монтируя теплый пол от отопления в частном доме, пользователь не рискует получить замыкание в электроцепи, как в случае с электрическими полами - вся система состоит из трубопроводов, в качестве теплоносителя используется обычная вода.

Недостатки водяного пола:

1. Трудоемкость работ. Представляя собой систему из нескольких слоев материала, конструкция требует тщательной подготовки и соблюдения схемы монтажа.
2. Риск протечки. Для поиска подтекающего звена придется поднимать всю укладку.
3. Невольное утяжеление конструктивных особенностей строения. Послойная выкладка материалов увеличивает массу перекрытий на 10-15%, поэтому обустраивая теплый пол своими руками на 2-м и выше этажах, нужно рассчитать допустимую нагрузку на перекрытие.

Крайне важно, обустраивая систему отопления по полу, выполнить качественное утепление строения. В этом случае, сделав водяной теплый пол своими руками, не придётся дополнять отопление конвекторами.

Проектирование

Перед составлением проекта нужно убедиться, что осуществлению задумок ничто не помешает. На что нужно обратить внимание:

1. Высота помещения. Толщина всей системы теплых полов в частном доме с нуля составляет 10-12 см.
2. Дверные проёмы. Поднимая уровень пола, важно сохранять высоту проема. Придется прикинуть цену двери на заказ или возможность увеличения дверного проема в высоту.
3. Расположение/ориентация окон. Если они выходят на ветреную сторону, на север/запад, мощность системы следует увеличить.
4. Оценить несущую способность балок перекрытия. Вес всей системы с бетонной стяжкой значительно увеличивает нагрузку.

Отказываться от отопления необязательно, можно рассмотреть вариант настильного (сухого) водяного пола. Система представляет собой трубопроводы с носителем, выложенные поверх дощатого настила. В этом случае не нужно монтировать стяжку, достаточно установить поверх чернового пола деревянный каркас, высота которого будет равна толщине утеплителя. Уложить или засыпать утеплитель (листы минваты, керамзит, опилки), поверх уложить доски, в швы между которыми и спрятать трубы с теплоносителем. Сверху фальшпол можно облицовывать финишной отделкой.

Разработка схемы

Схема разрабатывается с учётом параметров помещения, технических характеристик оборудования и материалов. Чтобы сделать расчет, определяются показатели и данные:

• площадь пола;
• высота помещения;
• материал стен, перекрытий;
• вид теплоизоляции;
• тип финишного напольного покрытия.

Также нужно продумать желаемый t° режим. Для удобства расчетов представляем таблицу с показателями предельного t° режима для помещений разного назначения:

/> />

Тип помещения	t° режим (максимальный)
Жилое пространство и помещения, где люди проводят время стоя	21-27⁰
Комнаты для сидячих людей, офисы	29⁰
Прихожие, коридоры, холлы	30⁰
Ванные комнаты (бассейны)	30-33⁰
Помещения для активного времяпровождения	17-19⁰
Помещения, где время пребывания ограничено	37⁰
Краевые зоны любых помещений	35⁰

После уточнения параметров составляется схема, в которой содержатся следующие данные:

1. Точки монтажа и размеры радиаторов отопления, если таковые предусмотрены.
2. Схема расположения труб с размерами диаметра и длины прямых участков.
3. Расстояние между элементами, t° параметры носителя в каждой трубе и длины всех контуров.
4. Данные мощности для отопления каждого отдельного помещения. Рассчитывается мощность радиатора с учетом расположения и длины трубопровода, к нему подключённого.

Также в схеме следует указать данные по настройке автоматики.

Чтобы установка пола водяного прошла успешно, составляя схему, прислушайтесь к советам профессионалов: Диаметр трубы влияет на максимальную длину выкладки. Для труб 16 мм – до 100 м, для труб в 20 мм – не больше 120 м. Параметры нужны для обеспечения оптимального давления внутри системы тёплого пола. Если схема монтажа тёплого пола водяного предусматривает несколько контуров, проще делать их одинаковой длины с максимальной разницей в 15 м. Шаг прокладки трубы не должен быть больше 30 см в центре и 15 см по краям. В регионах с суровыми зимами рекомендуется шаг размером в 10 см. Шаг расположения влияет на расходы трубы. Расчёт делается так: при шаге в 10 см потребуется 10 м трубы на м² площади помещения, при шаге 15 см расход составит 6,7 м/м². При прокладке контура на схеме необходимо обходить зоны установки сантехнических приборов и тяжёлой мебели. Один контур перекрывает помещение не более 40 м², максимальная длина стороны контура до 8 м. Таким образом, в схеме обустройства полов в частном доме важно учесть:

• лимиты шага выкладки трубопровода;
• пределы и величину контура;
• теплоизоляционный материал в зонах уменьшения шага.

Шаг всегда снижается в области проёмов, и в схеме выкладки это нужно учесть обязательно.

Проведение расчетов

Стандартная формула расчётов длины контура: активная отопительная площадь (кв. м) делится на шаг выкладки (м) плюс расстояние до коллектора и длина загибов. Для получения более точных расчетов лучше обратиться к специалистам, но это требует вложения денег, поэтому делаем водяной теплый пол в доме поэтапно своими руками.

Совет: «Для регулировки степени нагрева теплоносителя монтируются термостаты. Максимальная градация на приборах 55°».

Подробная схема расчетов:

1. Отступ от стен от 30 см.
2. Определение количества контуров рассчитывается по длине трубы на контур. При делении площади помещения на шаг выкладки, добавить 10% на повороты. Формула: L = S/N*1,1. Обозначение L - длина трубы, S - площадь помещения, N - шаг выкладки. Таким образом, на площади в 40 м² при выкладке трубы с шагом 15 см искомое определение сумма длины всех контуров - 266 м.
3. При расчётах длины контура до коллектора (один конец - к подающему прибору, второй - к обратному), умножить итоговый показатель на 2, и получится искомая длина трубы от точки подключения к коллектору.
4. Материал трубопровода: для полиэтиленовых диаметром в 18 мм длина до 120 м, металлопластиковых - не более 125 м. Мастера не советуют делать контуры длиной более 90 м, чтобы обеспечить оптимальное сопротивление гидравлики и нагрузку на теплоноситель.
5. При шаге в 30 см требуется трубы 3,4 м/м²; шаг в 25 см - 3 м/м²; в 20 см - 5 м/м²; в 15 см - 6,7 м/м²; в 10 см - 10 м/м².
6. Если площадь от 40 м², схема укладки такая: 3 контура длиной по 100 м, так проще обеспечить одинаковый прогрев по всей площади.

Совет: «Длину контура отсчитывают от точки выхода от коллектора, а не в зоне входа в помещение, где монтируется система».

А теперь о том, как просчитать возможные теплопотери. Формула сложна и требует измерений теплоотдачи всех узлов и конструкций дома, среднего значения осадков, t°, направления воздуха и прочего. Есть средние показатели, на которые может ориентироваться хозяин дома:

1. В хорошо утеплённых строениях с установленными герметичными стеклопакетами теплопотери равны 40 Вт/м².
2. В нестарых домах со средним сроком службы теплоизоляции стен, окон, дверей показатель равен 70-80 Вт/м².
3. В постройках старого типа с окнами из дерева, без утепления теплопотери достигают 100 Вт/м² и более.

Совет: «Если тепловые потери строения больше 100 Вт/м², монтаж водяного теплого пола становится нецелесообразным».

Выбор комплектующих

Для изготовления системы тёплых полов в своем доме своими руками потребуется следующий набор материалов: Котёл. Как правило, делают водяной пол от газового котла. Это выгодно экономически и проще по технологии. Показатель мощности газового котла должен превышать сумму всех мощностей системы пола на 15-20%. Еще один вариант - электро-водяные полы. Удобно для прокладки, но невыгодно из-за высокой стоимости электричества. Циркуляционный насос. Прибор обеспечит нормальное движение носителя по трубам. В котле уже есть насос, но он справляется с нагрузкой, если площадь дома не превышает 100 м². Трубы. Выбор такой:

• медные - прочные, длительного срока эксплуатации, но высокой стоимости;
• металлопластик - прочные, гнущиеся, недорого стоят и мало весят;
• полипропилен - низкая цена, высокий предельный нагрев, но высок риск купить подделку;
• PEX - труба из сшитого полиэтилена - надёжный вариант, если крепление жёсткое, а шаг минимальный.

Расчётным сечением труб для сухих водяных теплых полов своими руками считается размер до 20 мм. Расходный показатель на 1 м² (шаг в 200 мм) примерно 5-6 м. п. Утеплитель. Тут выбор такой:

• фольгированный полиэтилен подходит для минимальной толщины пола;
• пенополистирол в готовых матах с выступами для выкладки трубы с шагом в 50*50 мм;
• минеральная вата - дешево, но непрактично из-за способности поглощать влагу из раствора.

Совет: «Слой теплоизоляции над подвальным помещением частного дома всегда делается толще. Все зависит от требуемой t° носителя: чем показатель выше, тем больше слой утеплителя».

Счётчик расхода тепла. Прибор нужен для многоквартирных домов, где прокладывается тёплый водяной пол. Коллекторный шкаф. Нужен для монтажа элементов регулирования и стыковки контуров трубы с магистралью теплоснабжения. Сетка армирующая. Элемент помогает усилить бетонную стяжку после того, как проложены трубы, но можно и не применять армирование. Также потребуются компоненты для обустройства стяжки:

• раствор для стяжки (цемент, песок, вода);
• демпферная лента ширины 10-15 см;
• крепежи для фиксации трубы.

Количество элементов подскажет предварительно составленная схема теплых водяных полов от газового котла. Если планировочные работы выполнены верно, ошибок не будет. А вот саму схему следует сохранить, чтобы в случае протечки быстро вспомнить все точки монтажа, крепления.

Технология выполнения работ

Чтобы сделать водяной пол, технология монтажа предусматривает поэтапный алгоритм работ:

• установку коллектора;
• подготовку пола с выкладкой демпферной ленты, утеплителя;
• выкладку контура;
• подключение с проверкой герметичности;
• опрессовку;
• стяжку.

После завершения подготовительных этапов система запускается в работу, затем отключается и можно завершать обустройство полов финишной отделкой.

Монтаж и установка коллекторного шкафа

Выполняя монтаж водяного теплого пола, крайне важно не пропускать этапы работ. Пошаговая инструкция по теплым полам подразумевает подробное рассмотрение технологии, сложностей не возникнет даже у начинающего мастера. Коллекторный шкаф - прибор, где есть:

• коллектор;
• насос;
• воздухоотводный клапан;
• сливной отвод.

Размерные параметры прибора зависят от общей комплектации. Выбирая агрегат необходимо рассчитать зону установки - она должна быть равноудалённой от всех контуров. Нет возможности выполнить условие, ставим коллектор рядом с самым протяжённым контуром труб.

Важно! При монтаже системы тёплых полов в зоне установки коллектора нужно предусмотреть зону для загиба трубопровода. Трубы укладываются только снизу, чтобы гарантировать нормальное движение теплоносителя. Устанавливать запорный вентиль между системой контура и коллектором необходимо для профилактического обслуживания и ремонта конструкции.

Подготовка основания и укладка утеплителя

Чтобы сделать отопление под полом в частном доме, нужно провести подготовительные работы на основании:

• зачистить основание от мусора;
• убрать перепады высоты, максимально выравнивая плоскость;
• уложить выбранный теплоизоляционный материал;
• на теплоизоляцию выкладывается гидроизоляция (плотная плёнка);
• вдоль стен демпферная лента, которая устранит эффект теплового расширения бетонной стяжки.

Равная толщина тёплых полов необходима для качественного прогрева всей поверхности, поэтому, чем лучше выровнена плоскость, тем равномернее ляжет слой стяжки.

Устройство контура разными способами

Продумывая, как сделать водяной теплый пол, придётся учесть площадь помещения. От этого зависит схема расположения труб:

1. Улитка. Выкладывается контур тёплых полов от котла отопления частного дома по периметру комнаты, уходя к центру с раскладкой через ряд. Такая схема обеспечивает быстрый обратный ход теплоносителя и повышает равномерность прогрева площади. Мастера предпочитают «улитку» в комнатах со сложной формой, там, где необходимо смещать центр трубы и в помещениях площадью от 40 м².
2. Змейка или петли. Такая укладка труб для теплого водяного пола выполняется от коллектора вдоль наружной стены (одной), затем волнами с возвратом назад. Хорошая раскладка для помещений небольшой площади.
3. Меандр или двойная змейка. Комбинированная схема выкладки подразумевает параллельное расположение контуров. Такой вариант организовывает движение теплоносителя с разной t°, компенсируя отдачу тепла.

Важно! Прокладка труб водяного теплого пола всегда начинается от внешней или самой холодной стены помещения.

Для облегчения задачи выкладки новичку следует на полу нарисовать разметку. Не допускается монтаж системы ненадежными соединениями или отрезками трубы - такая конструкция не выдержит длительного отопительного сезона.

Как правильно сделать тёплый пол:

1. Начинается монтаж пола с подключения к подающему коллектору. От стены можно отступить всего 7 см, но стоит учесть малый шаг раскладки у наружных стен. Это требуется для снижения потери тепла.
2. Как только труба уложена по всему контуру, её нужно зафиксировать зажимом. Подойдут дюбеля, если к ним привязывать трубы проволокой. Еще вариант - уложить на пол арматурную сетку, привязывая контур из трубы к ней; это нивелирует расширение материалов при подаче тепла.

Совет: «Ребристая полистирольная подложка, выложенная под контуры системы, повысит теплоизоляционные показатели и поможет смонтировать теплый пол своими руками ровно, с сохранением нужного шага».

Подключение коллектора

Это просто: свободный конец трубы, который остаётся после выкладки контура, соединяется с возвратным коллектором. Чтобы не ошибиться, предварительно следует прочитать инструкцию к агрегату.

Опрессовка

Так называется процесс гидравлического испытания, необходимого для проверки качества выкладки. Если мы делаем теплый пол в частном доме, то опрессовка поможет скорректировать порядок укладки и прочие нюансы. Опрессовка - это запуск теплоносителя в систему под максимально высоким давлением. Уровень давления должен превышать расчетный минимум в 1,5 – 2 раза (от 0,6 МПа). На что смотреть при опрессовке:

1. Полчаса после запуска снижение допустимого давления возможно на 10%, не более.
2. Вторые полчаса - показатель не должен снижаться более, чем на 2-15% от исходного обозначения.
3. Показатель t° носителя должен оставаться неизменным.

Общее время проверки - сутки. Лучше отдать под этап до 2 дней, чтобы убедиться, что пошаговый монтаж водяного теплого пола своими руками выполнен верно, полы равномерно прогреваются и нет утечек, разболтанных крепежей и прочих дефектов.

Стяжка

Инструкция по монтажу тёплого водяного пола подразумевает выполнение стяжки из цементно-песчаной смеси, которая хорошо проводит тепло или классического бетона. Для изготовления бетона берут цемент марки от М300, воду, песок и 3-5% пластификатора.

Толщина стяжки 3-7 мм. Заливать нужно готовый раствор на контуры, заполненные теплоносителем. При этом система работает в режиме, заданном при опрессовке. Срок высыхания бетона до 28-30 суток, период для готовой смеси нужно смотреть на упаковке.

Совет: «Если нужно сделать полы с подогревом в частном доме площадью от 40 м², нужно обязательно предусмотреть компенсационные швы.»

Первый запуск

Процедура проводится только после того, как высохла и набрала прочность стяжка. Теперь можно включать коллектор и прогонять теплоноситель по трубам отопления теплого водяного пола. Сначала показатель t° выставляется на +25°С, затем увеличивается каждый день на 10°С. Нужный параметр прогрева при постепенном увеличении t° система набирает за 2 суток.

Чистовая отделка

Зная, как самому сделать тёплые полы, не составит труда их задекорировать. Тёплый пол укладывается под ламинат, ковролин, массив древесины, под плитку - в частном доме последний вариант самый удобный. Но если под плитку схема монтажа остаётся прежней, то под ламинат укладка требует особенного подхода:

1. Ламинат должен быть высокого качества. Материал при нагревании выделяет летучие вещества, подделка будет неуместной. Лучше смотреть маркировку «Warmwasser» - это декор для полов с водяным теплым полом.
2. Под ламинат не укладываются теплоизоляционные и гидроизоляционные материалы.
3. Чтобы обеспечить вентиляцию, по периметру выкладки ламината оставляется компенсационный зазор ширины до 15 мм. Затем щель перекрывается напольным плинтусом.
4. Перед тем как укладывать плашки, нужно разложить ламинат по полу, оставляя водный контур тёплым. Это нужно для набора t° - ламели прогреются и их проще уложить.

Несмотря на отсутствие сложностей, мастера нечасто делают водные теплые полы под ламинат. Ламели характерны низкой теплопроводностью, у плитки она выше, к тому же любые плашки изготавливаются с применением химикатов. В этом случае кафель намного практичнее.

Правила эксплуатации

Зная, как профессионально сделать в доме водяной тёплый пол, нелишним будет соблюдать правила пользования. Требования просты и доступны:

1. Теплые полы в частном доме, разводка которых выполнена с соблюдением технологии, всегда набирают t° постепенно. Запуская контур на максимальной отметке после длительного простоя, хозяин получит сокращение срока эксплуатации.
2. Повышение t° режима должно быть постепенным, не более 4-5⁰С в сутки.
3. Показатель режима t° входящего теплоносителя - не выше 45⁰С.
4. Частые запуски и отключения системы чреваты быстрым износом, но не сокращением расходов.

Чтобы пользоваться отоплением с удовольствием и без урона для здоровья, рекомендуется поддерживать оптимальный режим влажности.

Никаких особых сложностей в конструкции нет. А зная, как сделать теплый пол в частном доме, хозяин сможет выполнить монтаж и на улице, например на входной зоне, лестнице, стоянке автомобиля.

В отличие от электрического тёплый пол на жидком теплоносителе требует более сложных расчётов для интеграции в систему отопления. Срок эксплуатации и коэффициент полезного действие системы напрямую зависят от правильности выбора материалов, фурнитуры, монтажа и схемы работы подогрева.

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Обеспечение циркуляции

Системы водяного отопления с подогревом пола не работают по гравитационному принципу и всегда остаются энергозависимыми. Из-за этого и случается перегрев: сбои в системе циркуляции и рециркуляции могут подать и 70-80ºС, поэтому средства от экономии на использовании полимерных трубок должны быть хоть частично затрачены на совершенствование автоматики и вспомогательных механизмов.

Скорость протока теплоносителя в трубках строго регламентируется производителем, возлагать эту задачу на общую циркуляцию системы — значит повысить риск сбоев в работе. Перед коллекторным узлом обязательно устанавливается устройство принудительной циркуляции, затем каждый из контуров регулируется для подстройки требуемой скорости протока. Это определяет максимальную длину петли каждого контура и перепад температур в его начале и конце.

Для прокачки воды в системе используют циркуляционные насосы , предназначенные для радиаторных систем отопления. Диаметр патрубков определяется требуемой пропускной способностью трубы, которой насос подключен к коллектору. Высота подъёма (или нагнетаемое давление) определяется суммарным гидродинамическим сопротивлением труб, заявленным их производителем для разных конфигураций петли и радиусов изгиба. Каждое соединение требует увеличения высоты подъёма. Регулировка скорости для насосов тёплого пола не требуется, однако при ускоренной циркуляции возможна более интенсивная прокачка системы для быстрого выхода на режим.

Коллекторный узел

При использовании более одного ответвления для подогрева пола наличие коллекторного узла (гребёнки) строго обязательно. Самостоятельная пайка коллектора даже для двух петель не даст требуемого результата, сбалансировать линии при отсутствии равномерного распределения и вентильных регуляторов практически невозможно.

Коллектор выбирается как по числу ответвлений, так и по общей пропускной способности. По сути своей, это многоканальный регулятор расхода. Из материалов корпуса наиболее предпочтительны нержавеющая сталь и качественная латунь. Для тёплого пола могут быть использованы две разновидности коллекторов. При разнице в длине контуров менее 20-30 метров подойдут обычные латунные с шаровыми кранами. При большем разбросе гидродинамических сопротивлений нужен специализированный коллектор с регуляторами протока на каждом отводе.

Обращаем ваше внимание, что сдвоенный (подача + обратка) коллектор покупать не обязательно. Можно установить качественный смеситель с расходомерами на линию подачи, а на обратку — более дешёвый с вентильными (не шаровыми) кранами. Отдельно стоит обращать внимание, на какой тип труб рассчитан коллекторный узел. Большинство дешёвых изделий подразумевают подключение МП труб, которые для тёплого пола подходят плохо и потому применяются всё реже. Для контуров из полиэтилена лучше потратиться на надёжные и проверенные коллекторы REHAU, для систем на медных трубках — Valtec и APE. Присоединение медных трубок к коллектору рекомендовано через развальцовку и/или резьбовой фитинг, паять напрямую не рекомендуется по причине низкой ремонтопригодности таких соединений.

Узел подготовки температуры

Сама гребёнка отводов — это ещё не весь коллектор. В сборе смесительный узел комплектуется специальной арматурой, обеспечивающей корректировку температуры воды перед подачей в систему. Подмешиваться может как горячая вода, так и холодная, что в корне определяет специфику работы двух типов смешивания.

Простая схема включения тёплого пола. 1 — трёхходовой клапан; 2 — циркуляционный насос; 3 — шаровый вентиль с термометром; 4 — коллектор раздачи с расходомерами; 5 — коллектор обратки с регулировочными вентилями; 6 — контур тёплого пола. Регулировка температуры в контуре осуществляется вручную и сильно зависит от температуры теплоносителя на входе.

Первый тип использует замкнутый цикл циркуляции, подмешивая горячую воду трёхходовым клапаном по мере необходимости. Недостаток системы в том, что при сбоях в работе автоматики или использовании твёрдотопливных котлов может за раз податься большое количество горячей воды, негативно воздействующей на полимеры, а также на напольное покрытие и микроклимат в комнате. Поэтому подкачка горячей воды практикуется преимущественно в системах на медных трубках.

Готовый смесительный узел для тёплого пола. Регулировка температуры и степень смешения теплоносителя выполняется полностью в автоматическом режиме

Для полиэтиленовых контуров предпочтительны более дорогостоящие коллекторы, подмешивающие холодную воду из обратки для снижения поступающей температуры. Сложность таких смесительных узлов обусловлена наличием дополнительного насоса рециркуляции. Регулировка может производиться как настраиваемым двухходовым клапаном, так и электронным термостатом, управляющим оборотами двигателя насоса. Последнее — пример борьбы за точность и снижение инерционности системы, к слову, весьма успешный. Однако такие системы энергозависимы.

Брать ли коллектор в сборе — спорный вопрос. Безусловно, наличие гарантии — очевидный плюс, но не всегда получается найти модель с необходимой обвязкой и числом отводов, в таких случаях придётся собирать устройство самому.

Утепление и аккумулирующий слой

Пирог водяного тёплого пола таков : пенополимерный утеплитель, нагревательные трубки и теплоаккумулирующая стяжка в порядке снизу вверх. Толщина и используемые материалы основных слоёв должны выбираться в соответствии с рабочими параметрами системы.

Утеплитель выбирается с учётом планируемой температуры нагрева, а если точнее — разницы температур между тёплым и черновым полом. В основном используют ЭППС или ППУ плиты со стыковочными кромками. Этот материал практически несжимаем при распределённой нагрузке, при этом показатели сопротивления теплопередаче одни из самых высоких. Ориентировочная толщина полимерного утеплителя — 35 мм для разности температур в 30 ºС и далее по 3 мм на каждые 5 ºС.

Способы устройства тёплого пола в частном доме. Предложено три варианта крепления и распределения труб: А — Использование специальных монтажных матов для тёплого пола. В — Монтаж по армирующей сетке с шагом 10&nbs;см с помощью пластиковых стяжек. С — Укладка труб в подготовленные желоба в утеплителе с использованием светоотражающих экранов. Конструктивное исполнение тёплого пола: 1 — бетонное основание чернового пола; 2 — утеплитель; 3 — демпферная лента; 4 — бетонная стяжка; 5 — напольное покрытие; 6 — армирующая сетка.

Помимо защиты трубок от повреждения стяжка регулирует инерционность системы подогрева и сглаживает разность температур между участками пола непосредственно над трубками и между ними. Если котёл работает в циклическом режиме, нагретый бетон будет отдавать тепло, даже если поступления горячей воды временно нет. При случайном перегреве теплоёмкая стяжка обеспечит отвод температуры, исключая повреждение труб. Средняя толщина стяжки — это 1/10-1/15 часть расстояния между соседними трубками. Увеличив толщину, можно избавиться от эффекта тепловой зебры при редкой прокладке трубок. Естественно, расход материалов, а также инерционность и время выхода системы на режим при этом возрастут.

При устройстве тёплых полов по грунту необходимо отсыпать 15-20 см несжимаемый слой из ПГС. Щебень в целях дополнительной теплоизоляции можно заменить керамзитом. По утеплённым каркасным полам тёплый пол можно укладывать сразу поверх гидроизолятора, которым черновой пол укрывается во избежание выхода из стяжки цементного молока. В лучшем случае под трубками устраивается слой тепловой отсечки из ППУ или ЭППС в 20-25 мм. Даже такого тонкого слоя достаточно, чтобы устранить мостики холода, представленные несущей конструкцией пола, а также распределить нагрузку от стяжки.

Нюансы монтажа

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.

Фиксация монтажной системы к полу выполняется сквозь утеплитель без значительного прижима. Крепить нужно в отверстия, образованные после отгибания лепестков для обжатия трубок. Таким образом, точки крепления располагаются наиболее близко к нагревательным элементам, что исключает их всплытие, смещение или поднятие всей системы при заливке бетонной смеси.

Теплые водяные полы в частном доме устанавливаются уже относительно давно и за это время успели на практике показать свои преимущества и недостатки. Прогресс не стоит на месте, в настоящее время появляются принципиально новые системы подогрева пола, но и водяные до сих пор не теряют привлекательности среди застройщиков. Во время выбора конкретного решения необходимо внимательно анализировать фактические особенности строения, взвешивать свои желания и возможности.

Чем больше факторов принимается во внимание во время разработки монтажных схем, тем лучше справляются со своим прямыми обязанностями, тем выше КПД, меньше затраты на содержание дома в отопительный период. Кроме того, повышается надежность и долговечность эксплуатации системы, а это очень важный показатель. Надо знать, что плановый или аварийный ремонт теплых полов с водяным теплоносителем требует много времени и финансовых средств, в сложных случаях ликвидация протечек может превышать сметную стоимость строительства новых полов.

Во время самостоятельного планирования монтажных схем следует иметь в виду несколько параметров.

1. Качество утепления конструктивных элементов помещений. Здесь надо обращать внимание не только на теплотехнические характеристики оснований и утеплителей пола, но и на величину тепловых потерь стен, окон и потолков. В зависимости от этих значений принимается решение о мощности контура, шаге между трубами, температуре теплоносителя на входе и выходе. Одновременно следует рассчитать, хватит ли мощности теплого пола для основного обогрева помещения или его можно применять лишь в качестве дополнительного. Решение принимается для каждой климатической зоны с учетом минимальных температур в зимний период времени и для каждой комнаты отдельно в зависимости от рекомендованных государственными санитарными организациями показателей микроклимата в них.



2. Геометрия и размеры помещений. У каждой комнаты есть свои зоны, решение о монтаже под ними отопительной системы принимается на месте. Оно зависит от характеристик и плана размещения мебели, типов финишных половых покрытий и т. д. Если для дополнительного обогрева шаг петель в пределах 20–30 см, то для основного он уменьшается до 10–15 см, а в комнате может использоваться только одна монтажная схема или комбинироваться два варианта.



3. Уровень размещения дверных проемов. Если дом строится по проекту, то в нем все размеры даны с привязкой к уровню размещения финишного напольного покрытия, это нулевая точка отсчета. Все, что выше пола, обозначается знаком плюс, а все, что ниже со знаком минус. Никаких проблем самостоятельно решать нет необходимости, требуется только в точности выполнять монтажные чертежи, они имеются в комплекте проекта. Расчет приходится делать, если работы ведутся без чертежей — в этих случаях перед началом монтажа надо согласовать высоту пирога пола с существующими дверными проемами в межкомнатных перегородках и фасадных стенах.



На основании предварительных расчетов выбирается мощность отопительного котла.

Каждый дом имеет свои особенности, оказывающие непосредственное влияние на выбор схемы. Но существуют и общие рекомендации, выполнение которых повышает эффективность использования и минимизирует негативные последствия возможных аварий.

1. Во всех случаях устанавливать подогрев пола под тяжелой габаритной мебелью не рекомендуется. Это один из весомых недостатков всех систем подогрева пола. Дело в том, что со временем мебель может выбрасываться или меняться ее расположение, теплые полы создают большие проблемы при выполнении таких перестановок.



2. Считается нецелесообразным делать отопление около стен. В таких зонах не пребывают люди, нет необходимости напрасно терять тепловую энергию. Но эти советы очень индивидуальны, опытные монтажники перед принятием решения советуются с заказчиками. Надо помнить, что исполнители могут только давать советы, окончательное решения всегда принимается заказчиками.



3. Деление больших комнат на несколько секторов. Рекомендуется для помещения площадью более 30 м2 делать минимум два контура водяного обогрева. Объясняется такая рекомендация просто – в очень длинных трубопроводах появляется значительные завихрения, которые создают дополнительное сопротивление движению потоков жидкостей. Как следствие, возрастает нагрузка на насосы, они работают с критическими нагрузками. А любой двигатель при длительной работе на максимальных нагрузках резко расходует свой ресурс и быстро выходит из строя.



4. Не стоит регулировать температуру нагрева полов за счет изменения расстояний между трубами. Во всех монтажных схемах рекомендуется этот параметр делать одинаковым. Если не соблюдать эту рекомендацию, то потом очень сложно регулировать температуру пола в помещениях с единого пульта управления системой подогрева.



Важно. Каждая пластиковая труба имеет минимальный радиус изгиба, во время выбора монтажной схемы следует учитывать это значение.

Радиус изгиба указывается в инструкции производителя, опытные монтажники советуют по возможности увеличивать его. Чем меньше радиус, тем больше завихрений имеет поток жидкости, тем выше общее сопротивление со всеми негативными последствиями.

Типы монтажных схем

План расположения труб для системы отопления надо составлять не спеша. Ошибки могут становиться причиной появления очень неприятных проблем во время эксплуатации строения, их устранение – дорогое и сложное занятие. Намного целесообразнее предусматривать последствия решений на несколько шагов вперед. В настоящее время профессиональные монтажники систем подогрева пола рекомендуют использовать три схемы. Каждая имеет свои особенности, сильные и слабые стороны. Окончательное решение нужно принимать лишь после тщательного анализа всех факторов.

Таблица. Варианты контуров водяного пола

Тип схемы контура	Краткое описание особенностей обустройства и эксплуатационных характеристик
	Особенность – трубы укладываются двойной спиралью, которая копирует геометрию пола помещения. Первые витки делаются с удвоенным шагом, обратка уменьшает этот размер в два раза и доводит до рекомендованных значений. Плюсы монтажной схемы – минимизируется расход материалов и обеспечивается равномерный нагрев помещения. Минус – сложность монтажа, на основании необходимо делать предварительную разметку.
	Чаще всего применяется в небольших помещениях прямоугольной формы. Позволяет акцентировать отдельные зоны нагрева. Недостатки – существенная разность температуры нагрева пола на входе и выходе теплоносителя.
	Наиболее сложная конструкция, рекомендуется применять в больших помещениях, у которых есть неотапливаемые площади. Дает возможность монтировать теплый пол с различными температурами нагрева отдельных зон, сокращает процент неэффективно использующихся труб.

Важно. Выбор метода подключения системы должен учитывать тип и технические характеристики монтажной схемы.

Способы подключения системы теплого пола

Используются четыре схемы подключения систем обогрева, каждая имеет свои требования и возможности. За счет правильного решения вопроса надо добиться следующих параметров отопительной системы.

1. Температура теплоносителя не должна превышать +55°С, в противном случае возможно коробление напольных покрытий, а материалы из натурального дерева трескаются. На практике нагрев рекомендуется ограничивать до +35–45°С.



2. Даже при подключении к общедомовой системе отопления монтажные схемы должны иметь отдельный циркуляционный насос. Только с его помощью можно точно выдерживать заданные параметры функционирования отопительных систем.



3. Размеры контура должны предусматривать перепад по температуре на входе и выходе теплоносителя не более 10°С. В противном случае будет заметна неравномерность нагрева отдельных участков комнаты. Температура поверхности с учетом назначения помещения и типа подогрева должна колебаться в пределах +26–31°С.



4. Скорость движения жидкости не может превышать 0,6 м/сек. Это связано с тем, что высокие скорости движения теплоносителя увеличивают риски образования протечек из-за дополнительных нагрузок на все соединения.



Подключение системы непосредственно от теплогенератора

Это может быть как газовый или электрический, так и твердотопливный котел, главное условие – мощность оборудования должна минимум на 25–30% превышать мощность нагрева пола при максимальных нагрузках. Горячий теплоноситель из котла поступает в распределительный коллектор системы и далее к каждому отдельному контуру. Котел имеет свой насос и узел ручного или автоматического управления.

Важно! Для такой схемы подключения настоятельно рекомендуется устанавливать специальный конденсационный котел для охлаждения обратки. Дело в том, что для всех типов котлов оптимальным считается низкотемпературный режим функционирования – меньше нагревается емкость, больше тепловой энергии отдают продукты горения топлива.

Еще один нюанс. Если вы пользуетесь твердотопливным котлом, то обязательно следует устанавливать буферные накопительные емкости. Они выполняют функцию тепловых гидроаккумуляторов и выравнивают температуру воды на выходе. В твердотопливных котлах конструктивно невозможно постоянно удерживать температуру воды в оптимальных для системы обогрева параметрах. Топливо сгорает с различной интенсивностью, соответственно вода в котле то увеличивает, то уменьшает температуру.

Подключение к общедомовой системе отопления

Довольно спорный вариант, во многих случаях требуется специальное разрешение управляющей компании, а они дают их очень неохотно, и не только по субъективным причинам. Дело в том, что во время проектирования строения подключение дополнительных потребителей тепловой энергии не предусматривается, все элементы системы, начиная от диаметров центральных магистральных труб и кончая разводкой по квартирам, не могут обеспечивать оптимального движения воды. Как следствие, велики риски полной разбалансировки отопления многоквартирного дома.

Если вам удалось получить такое разрешение, то индивидуальную систему подогрева пола можно подключить при помощи трехходового клапана. Вода в батареях центрального отопления нагревается до +70–80°С, такой горячий теплоноситель нельзя подавать в систему. Как снизить температуру? При помощи трехходового клапана холодная обратка подмешивается к горячей воде. Температура и количество контролируется в автоматическом режиме. После смешивания теплоноситель по своим параметрам пригоден для заполнения системы подогрева пола и все работает в рекомендованном режиме.

Недостаток такого способа – наличие температурных колебаний нагрева, что оказывает негативное влияние на комфортность пребывания в помещениях.

От смесительного узла

Такие узлы обязательно комплектуются автономными насосами, без них очень сложно регулировать температуру теплоносителя. Принципиальных различий функционирования с вышеописанным способом нет, отличается лишь набор регулировочной арматуры. Устройство имеет специальные клапаны, которые регулируют количество подмешиваемой охлажденной воды. Регулировка выполняется с учетом температуры, за счет такого устройства параметры теплоносителя на выходе удается стабилизировать.

В зависимости от модели узла в него может входить байпас с перепускным клапаном, шаровые краны или балансировочный клапан на входе.

Подключение для каждой отдельной петли

Так называемые термомонтажные комплекты. Небольшие коробки, внутри которых есть ограничители по температуре воды носителя и воздуха в комнате. Подключаются к батареям центрального отопления, могут обеспечивать теплом небольшие системы площадью не более 15 м2. Преимущества – низкая стоимость, простота подключения и обслуживания, возможность функционирования от любой батареи. Недостаток один, но очень существенный – температура теплоносителя в системе подогрева пола точно такая же, как и в батарее. Рекомендуется устанавливать в лоджиях, коридорах, санузлах и технических помещениях, в которых не требуется поддерживать стабильные параметры микроклимата.

На каком варианте останавливаться, решает владелец дома. Если у вас нет достаточных знаний, то рекомендуется проконсультироваться с профессионалами.

Ошибки при подключении монтажных схем теплого пола

Никакой самый правильный расчет монтажной схемы не даст положительного эффекта, если во время установочных работ допускаются технические ошибки.

Неправильные расчеты тепловых потерь

Это важные исходные данные, в обязательном порядке учитываются при монтаже любого типа отопления, а не только полов. Расчет сложный с инженерной точки зрения, не каждый обыкновенный монтажник может их выполнить. Надо знать не только формулы, но и уметь пользоваться СНиПом, специальным таблицами и научной литературой. На глаз угадать значения очень сложно, в итоге получается, что система подогрева полов работает неэффективно: в помещении очень холодно или наоборот, коэффициент полезного действия заметно уменьшается. Кроме того, если нагрузки на элементы системы критические, то она быстро выходит из строя, а это влечет за собой значительные финансовые потери.Шаг трубы должен учитывать количество теплопотерь, он влияет на величину дополнительного тепла, подаваемого в помещения. Новичкам такие работы не выполнить, нужно обращаться к дипломированному специалисту.

Плохая теплоизоляция основания пола

Неопытные монтажники считают, что тепло и так поднимается вверх в комнату, нет надобности терять время и силы на работы по теплоизоляции основания. Это очень серьезное заблуждение, значительно уменьшающее эффективность использования полов с водяным подогревом. Почему? Примерно 85% тепловой энергии от горячего тела к холодному передается во время прямого контакта. Это так называемая теплопроводность, и чем больше плотность тел, тем выше значения. А воздухом (конвекцией) передается всего ≈ 10% тепловой энергии. Это значит, что пока воздух в комнате будет нагреваться, значительная часть тепла уйдет на нагрев плит перекрытия.

Отсутствие демпферов

На водяной теплый пол обязательно делается цементно-песчаная стяжка, она защищает тонкие пластиковые трубы от деформации. Бетон имеет высокие коэффициенты теплового расширения, если не предусматривать демпферов по периметру помещения, то стяжка будет с большим усилием упираться о стены.

Аварийные протечки водяной системы подогрева пола – крайне нежелательное последствие монтажного брака.

Большая длина контуров, неправильно выбранные схемы

Чем длиннее и извилистее трубопровод, тем больше гидравлическое сопротивление. Всю систему обслуживает один насос, вода в каждый контур подается под одинаковым давлением. При большой разнице сопротивления контуров сильно отличается и температура пола в каждой комнате. А если помещение большое по площади и для него выбрана комбинированная схема, то в ней будет ощущаться разность нагрева отдельных участков.

Вывод

Теплые полы с водяным нагревом в настоящее время заслуженно считаются устаревшей конструкцией с большим количеством недостатков. По возможности монтируйте более современные системы, они не имеют вышеописанных проблем и недостатков.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Теплые полы водяные: монтажные схемы в частном доме

Вы узнали, какие монтажные схемы рекомендуются использовать для теплых полов в частном доме. От правильности выбранных вариантов во многом зависит комфортность пребывания в помещениях, они изменяют фактический коэффициент полезного действия. Как влияют на этот показатель материалы финишных покрытий, есть ли какие-то ограничения по их использованию? Эти и другие вопросы полностью раскрываются в статье на страницах .
