В большинстве современных домов для обогрева используется газ. Одни получают тепло через центральную систему отопления, другие предпочитают самостоятельно контролировать процесс обогрева собственного жилья, поэтому выбирают . Для этого также используются котлы, что работают на газе.

Популярность газ пользуется из-за своей экономичности и эффективности в качестве источника тепла для или . Еще ему отдают предпочтения из-за неспособности негативно влиять на оборудование, то есть на сам котел. Но иногда возникают ситуации с неисправность системы или отдельных деталей . Чтобы свести риск поломки к минимуму в котлах используют дополнительное оборудование, например, фильтры для котлов или горелки (также газовые).

Чтобы в полной мере понять для чего требуются дополнительные комплектующие, следует ознакомиться с общим принципом работы .
В центральной системе отопления, как правило, используют для подачи газа в дом трубы, которые изготавливаются из стали высокого качества. В индивидуальной системе отопления хозяева предпочитают заменять стальные трубы специальными шлангами. По своим свойствам они ничем не уступают трубам, но значительно практичнее (их легко спрятать в отличие от труб, что будут портить внешний вид стены на кухне).

Пройдя по трубам, газ поступает к горелкам. Именно здесь и происходит его воспламенение. Технологи выделяют два типа воспламенения: огонь открытого и закрытого типа.

Для получения огня открытого типа существует несколько распространенных и проверенных способов. Все они могут использоваться в котлах отопления.

1. Способ разжечь огонь собственноручно. К счастью, такой способ используется крайне редко в современном мире, ведь он уже давно устарел, уступив место более новым и практичным.
2. Использование пьезорозжига. Запальник, который горит, легко будет воспламеняться от малейшей искры.
3. Использование электронного розжига. Именно такой способ воспламенения в результате технического прогресса стал самым популярным. Одновременно он выступает и самым эффективным способом разжечь котел. У такого способа бывает только один недостаток: его работа невозможна без электрической энергии.

Теперь становится понятно, что современный котел представляет собой сложное устройство, которое в своем строении имеет три составляющих: газовую, водяную и электронную.

Нарушить работу котла могут несколько факторов:

• газ, который подается по трубам, имеет плохое качество;
• вода, которая закачивается в систему, очень жесткая;
• в газопроводе блуждают токи из-за нестабильности напряжения в сети.

Чтобы поломок, вызванных указанными факторами, можно было избежать, необходимо использовать защитные устройства.
Для защиты от перепадов напряжения рекомендуют устанавливать стабилизаторы, разработанные специально для котлов.

Фильтр – защитное устройство для котлов

А в качестве защиты теплообменника от воздействия жесткой воды потребуется установить фильтр. Это продлит работоспособность котла и защитит его от вредоносного влияния.

В состав воды входят соли металлом. Они и делают воду жесткой и способствуют отложению накипи. Накипь, что покрывает поверхность теплообменника действует, как теплоизоляция. Она ухудшает процесс передачи тепла. Таким образом, ухудшается теплоотдача нагревательных элементов, что соответственно, приводит к перегреву и поломке теплообменника.

Перед тем как устройство сломается, накопление накипи имеет еще и другие последствия:

1. Начинается значительный перерасход электричества и газа. Для работы котел использует их все больше, а эффективности работы от этого не увеличивается.
2. Водяные узлы существенно снижают свою пропускную способность.
3. Водонагреватели с автоматическими клапанами приходят в предаварийное состояние. Происходит неполное открытие или, наоборот, закрытие клапана, который отвечает за подачу воды.

Фильтр всегда устанавливают в месте подачи воды в котел. Вода перед попаданием в систему пройдет через прокладки фильтра, на которых задержатся входящие в нее компоненты. Все прокладки фильтра имеют сетчатую структуру. Это позволит задерживать даже мелкие составляющие. Такие фильтры из-за высокой способности очищать воду получили название фильтров тонкой очистки.

Специфика работы магнитного фильтра

Чтобы защищать внутренние компоненты котла от механических окалин рекомендуют использовать еще один фильтр. Его устанавливают после фильтра тонкой очистки. Речь идет о магнитном фильтре. Точнее, это устройство используется для магнитной обработки воды.

Рекомендуется колбу, что входит в состав фильтра, периодически промывать. В противном случае произойдет ее заполнение, и фильтр может выйти из строя. В колбе будет накапливаться грязь. Ее и необходимо удалять. Достаточно будет смыть загрязнения струей воды. Смывать можно сразу в канализации, если позволяет конструкция фильтра, или следует подставить посудину и над ней провести процедуру промывки колбочки.

Проходя сетчатый и магнитный фильтры, вода поддаст отличной очистки, что убережет котел от отложения накипи на его составляющих компонентах. Накипь не исчезнет чудесным образом. Просто вместо крупных отложений накипь превратится в результате прохождения через фильтр на осадок в виде мелких кристалликов. В таком виде осадок легко будет выводиться из системы, не причиняя ее никакого вреда.

Также магнитный фильтр может еще и производить предварительную защиту теплообменника. Во время обработки воды магнитным излучением не только распадается накипь, но и внутренние поверхности труб и обменника покрываются защитным слоем в виде оксидной пленки. Эта пленка станет защитным механизмом труб перед процессом коррозии, что также губителен для устройств котлов отопления.

Указанные выше фильтры рассматриваются как комплектующие отопительного котла, но устанавливать фильтру можно и как отдельный прибор. Такие устройства также были тщательно разработаны, что их работа приносила не менее эффективный результат.
Чтобы нейтрализовать действие жесткой воды и устранить последствия ее воздействия, используется обработка воды посредством стабилизации ее компонентов. Для этого используются специальные средства, что именуются комплексонами.

Наполнителями большинства бытовых фильтров выступает ионообменная смола. Техническим языком подобный наполнитель называется анионитом. Эту смолу перед введением в фильтр подвергают обработке комплексионами. Все вещества, что используются для обработки смолы, являются полностью безвредными и не имеют негативного влияния на здоровье человека.

Применяя анионит для наполнения фильтра, можно равномерно обрабатывать воду, что поступает в нагревательный элемент. Это также обеспечивает стабильность работы фильтра. Результатом такой работы будет отсутствие накипи на всех элементах теплообменника.

Используя фильтр с такой схемой работы можно достичь следующих результатов:

• на поверхности теплообменника не будет образовываться налет и накипь, поскольку работа фильтра станет препятствовать этому;
• если отложения уже появились, то от них комплексионы помогут избавиться;
• таким образом, улучшится теплоотдача (ведь условия работы теплоносителя также улучшились);
• это влияет на сокращения потребляемой электроэнергии;
• соответственно увеличиться и срок эксплуатации оборудования для отопления;
• выступает дополнительной защитой от образования пятен ржавчины внутри труб;
• предварительного умягчения воды также не понадобится.

Преимущества фильтров для котлов

1. Продлевает срок эксплуатации котла.
2. Полностью безвреден для человека.
3. Не оказывает негативного влияния на окружающую среду.
4. Позволяет сэкономить 10-20% электроэнергии.
5. Не требует использования дополнительных фильтров или средств защиты от накипи и жесткой воды.
6. Надежность защиты, которую обеспечивает фильтр, остается одинаково высокой на протяжении всего срока его эксплуатации.
7. Существенно снижает количество тяжелых материалов, что входят в состав воды из-под крана.
8. Хлор и сероводород, что также являются составными компонентами воды, в результате фильтрации значительно уменьшают свою активность.

Результатом этих преимуществ станет полная защита всех нагревательных элементов котла от образования на них накипи или появления других различных отложений. Также под защитой находятся и резиновые уплотнители. Они изнашиваются меньше, если не подвергаются воздействию жесткой воды.Разумеется, оборудование (котел, бойлер) будет служить значительно дольше и более эффективно.

Доступный, легкий в установке и нетребовательный в обслуживании фильтр для отопления улучшает функционал всей системы, существенно увеличивает безаварийный период эксплуатации, уменьшает расходы, сопутствующие обогреву жилья.

В качестве теплоносителя используется либо чистая вода, ибо имеющая химические присадки. Жидкая среда становится причиной коррозии металлических компонентов тепловых трасс – разводок, арматуры, радиаторов. Частички ржавчины попадают в поток, циркулируя вместе с теплоносителем. В зонах узких проходов, изменения направления, неровностей неизбежно образуются пробки – скопления мелких загрязнителей.

В результате можно заметить неравномерный нагрев радиаторов, из-за неполноценного обмена среды приходится увеличивать мощность котла. Мигрирующая грязь негативно сказывается на работе центробежного насоса, приводит к выходу его из строя. Также опасны засоры, возникающие в теплообменнике котла.

Фильтрующие устройства представляют собой точки сбора, задерживающие грязь и мусор, позволяющие оперативно и без дополнительных материальных затрат вывести из теплоносителя все инородные компоненты. Преимущества применения рассматриваемых узлов:

• защита дорогостоящего котла и насоса от преждевременного износа;
• исключение необходимости в частой замене теплоносителя;
• избавление от процедуры промывки системы;
• обеспечение максимальной теплоотдачи радиаторов;
• уменьшение гидравлического сопротивления в регулировочной арматуре, фитингах, трубах, соединительных узлах.

В результате рационализируется работа насоса и котла, снижается их энергопотребление.

Конструктивные особенности оборудования

В фильтрах для системы отопления применяются следующие методы отделения примесей:

• устройства-отстойники базируются на гравитационных силах – при уменьшении скорости потока наблюдается оседание твердых частиц;
• в сетчатых вариациях вода проходит через ячейки заданного размера. Все, что крупнее этих отверстий, остается в фильтре;
• в магнитных моделях действующий элемент притягивает к себе металлическую окалину и аналогичные по составу частицы.

Самые простые грязевики-отстойники представляют собой цилиндрический корпус с двумя патрубками, снизу находится фланцевая заглушка. В полости находятся перемычки, которые меняют направление потока воды. Магнитные модели уменьшают интенсивность образования накипи на внутренних поверхностях.

Современные фильтры для очистки воды в системе отопления сочетают в себе 2 или все принципы обработки среды.

Разновидности фильтров для системы отопления

Самой обширной классификацией является выделение двух категорий:

1. Фильтры грубой очистки, грязевики, используют сетку для сбора твердых включений, диаметр которых превышает 300 мкм.
2. Модели тонкой очистки способны задерживать взвеси в пределах 5-300 мкм.

Вторые очень редко применяются в отопительных коммуникациях, они более соответствуют пищевым и бытовым нуждам. Поэтому целесообразно рассмотрение 4 видов грязевиков, распространенных в частном секторе.

Латунные сетчатые косые устройства

Они оптимальны для локальных схем обогрева, обладают простой конструкцией. Изделия оснащаются резьбовыми муфтовыми соединениями, представленными в вариативном размерном ряду, что расширяет возможности их использования.

Монолитный литой корпус из латуни состоит из объединения двух цилиндров – горизонтального и расположенного под наклоном к нему. Оба конца оснащены резьбовыми монтажными муфтами. На конце косого цилиндра присутствует латунная шестигранная пробка, уплотненная тефлоновой прокладкой. В зоне наклона располагается стальная сетка. Перед такой модификацией внедряется отсечной кран, облегчающий профилактические работы и промывку.

Для прочистки необходимо перекрыть подачу теплоносителя, подставить емкость для сбора жидкости и грязи, выкрутить пробку с помощью гаечного ключа и вынуть сетку. Последнюю обрабатывают полимерной щеткой под сильным напором воды.

Чугунные косые магнитные модели

Их устройство аналогично предыдущей вариации, отличия заключаются в материале – пробка и корпус выполнены из чугуна. Фильтрующая сетка такая же стальная, ее применяют с паронитовой прокладкой.

Блок фильтрации дополнен стойкой, на которой установлены дискообразные магниты с соблюдением заданного интервала, они не подвержены воздействию коррозии. Благодаря этому жесткому включению обеспечивается двусторонняя фильтрация: в сетке остаются механические примеси, окалина и металлические частицы улавливаются магнитным блоком. Обеспечивается высокое качество обработки теплоносителя.

Порядок монтажа и обслуживания полностью соответствует латунным вариациям с одним дополнением – магнитные диски также нуждаются в промывке.

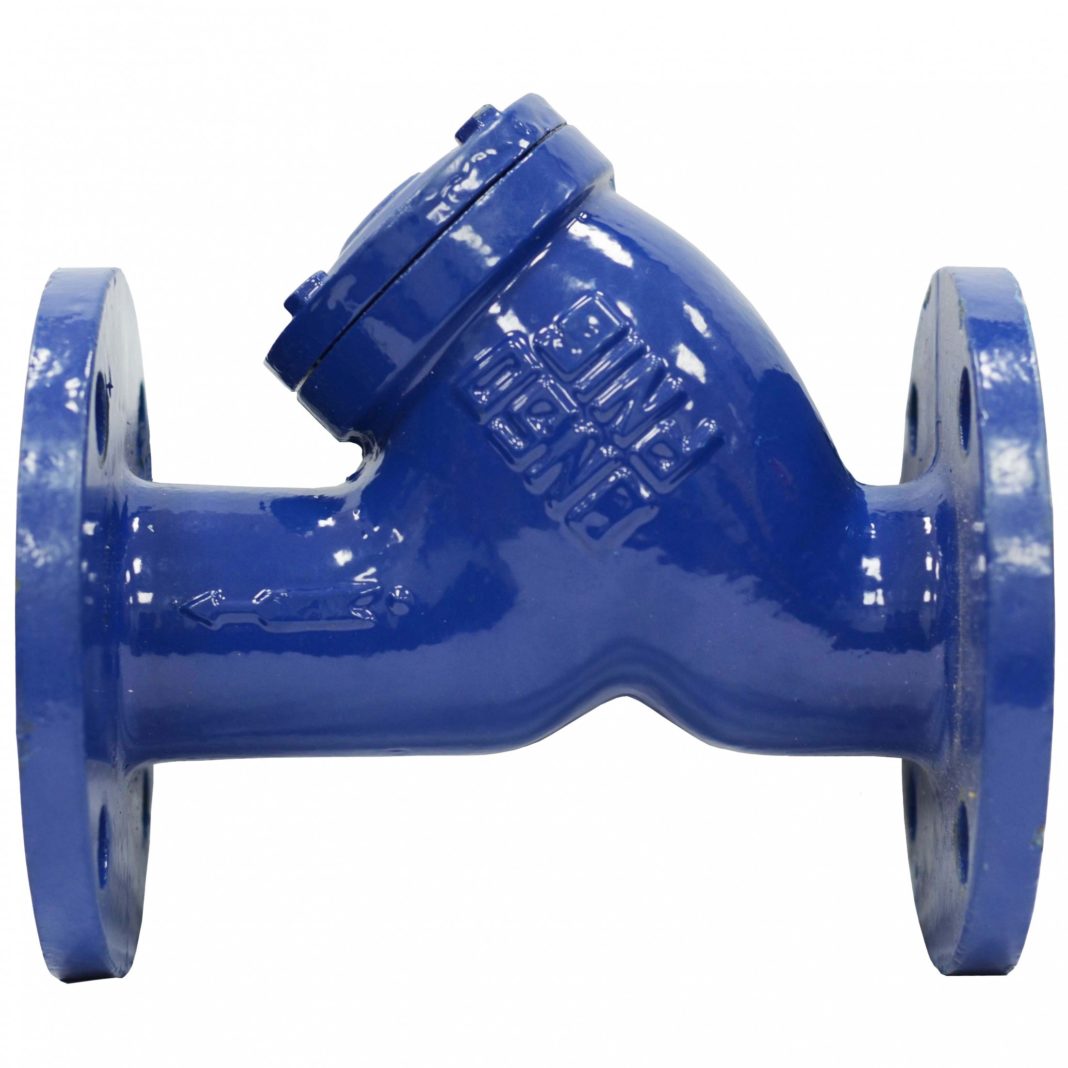

Фланцевые магнитные фильтры для системы отопления

Модификация во многом схожа с предыдущим вариантом, но она крупнее по размерам и предназначена для обслуживания трубопроводов большего диаметра. Резьбовая пробка в данном случае заменена фланцевой заглушкой, иногда здесь предусмотрено закупоренное сливное отверстие, позволяющее сливать жидкость с грязью, не разбирая всю заглушку.

При выборе и установке подобных изделий необходимо принимать во внимание монтажные и эксплуатационные показатели длины и высоты, а также предусмотреть место для выемки заглушки, извлечения магнитного блока, сетки.

Абонентские грязеуловители

Могут иметь горизонтальное или вертикальное исполнение, последние более распространены. Устройства обладают впечатляющим эксплуатационным ресурсом, радуют легкостью использования. Благодаря большому внутреннему объему значительно сокращается регулярность профилактического обслуживания.

Корпус цилиндрической формы выполняется из стальной трубы. С обеих сторон присутствуют патрубки с фланцем. Проходящий теплоноситель подвергается двум ступеням очистки: мелкие взвеси задерживаются сеткой, до этого крупные частицы осаждаются под действием центробежных и гравитационных сил. Надежная и простая конструкция, доступная стоимость способствуют широкому распространению абонентских фильтров в автономных системах отопления.

На профильном рынке присутствуют самопромывные грязевики, дополненные воздухоотводчиком, – в них отделяются и выводятся растворенные газы.

Установка фильтра в систему отопления

Трубопроводы среднего и малого диаметра (именно их принято использовать при обустройстве автономного теплоснабжения) оснащаются муфтовыми фильтрами. Такие изделия имеют с обеих сторон зоны с резьбой. На корпусе имеются шестигранники, используемые для заведения ключа при сборке или демонтаже – рожкового, газового, разводного.

Если эксплуатируются трубы большого диаметра, здесь подразумевается фланцевое соединение с применением уплотнительного кольца, которое обтягивается болтами. Монтаж достаточно трудоемкий, но снять этот компонент легко – не придется разбирать целый участок разводки.

Фильтры, устанавливаемые «наглухо», имеют с обеих сторон патрубки с фаской, предназначенной для выполнения сварного шва. Они имеют несъемное исполнение, встречаются все реже ввиду непрактичности и сложности замены.

Особенности обслуживания и очистки

Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.

Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.

Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.

Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.

Рейтинг: 3 061

Сейчас в мире существует достаточно много вариантов отопления квартир и домой, но обогрев газовыми котлами остаётся одним из самых эффективных и экономичных способов обогрева жилых помещений. Поэтому одними из главных элементов в работе всей являются фильтры для котла отопления, генератор, вытяжная труба и другое оборудование.

Газ, который является топливом для обогрева помещения, не может причинить вред данному агрегату и его компонентам, но вариантов повреждений меньше от этого не становится. Ведь даже гарантийный срок не может предотвратить поломки. Рассмотрим некоторые причины поломок разных . Первой из них может быть неправильная установка котла своими руками, поэтому обязательно обратитесь за помощью к квалифицированному специалисту, который поможет и выбрать, и правильно установить систему обогрева.

Использовать котел для отопления нужно правильно, не забывая при этом о важности своевременного технического обслуживания.

Лучше всего приобрести стабилизатор напряжения, иначе частые скачки и отключение света повлекут за собой ущерб, который выльется в хорошую копеечку для хозяина котельного агрегата.

Стабилизатор напряжения для котла

А вот и самая интересная причина поломки котла, которая затрагивается в этой теме - это некачественная работа . Именно для решения этой проблемы требуется покупка фильтра для системы отопления.

Вода – жидкость, которая нагревается в котле и вызывает механические загрязнения. Водопроводная вода не отличается своей чистотой и мягкостью, а также содержит в себе много солей, которые несут большую угрозу для хорошей . Именно тут и появляется нужда в фильтре для котла, который устанавливается на входном трубопроводе и смягчает воду, поступающую в агрегат.

Фильтр в отопительной системе

Варианты фильтрации воды

Существует несколько видов фильтрации воды в отоплении частного дома:

• Электромагнитный
• Магнитный
• Ионный
• Ультразвуковой

Есть и ещё один способ фильтрации воды в отоплении, он очень эффективен в борьбе с жесткой водой, но используется крайне редко, так как считается очень дорогим удовольствием. Это мембранный способ фильтрации воды в системе отопления частного дома.

Магнитные фильтры для отопления можно использовать там, где скорость движения воды небольшая. Тогда они будут прекрасно выполнять свою главную функцию. Но всё же лучшим вариантом считают электромагнитные фильтры, они могут выполнять свою функцию даже при больших температурах воды и большой скорости движения. Прослужит такой фильтр для очистки воды в отоплении больше тридцати лет, а ремонт не составит проблем.

Конечно, никому не хотелось-бы столкнуться с поломкой , но застраховаться тут просто невозможно. А если нарушение в работе произошло во время отопительного сезона, то действовать нужно незамедлительно, ведь остаться без обогрева дома в холодную погоду это просто ужасно. Если вы сами не можете разобраться и устранить причину выхода из строя системы обогрева, то обратитесь за помощью к специалистам. Они помогут в кротчайшие сроки устранить и наладить производительность отопительной машины и её комплектующих.

Мозгами котла называют электронную плату. Именно она отвечает за все главные процессы в работе агрегата и сбой в её действии несёт за собой плохие последствия. Зачастую предотвращает от таких нарушений стабилизатор сети. Если ломается циркуляционный насос, то закипание воды неизбежно.

Электронная плата котла

Предохранительный термостат отключит котёл, но проблема останется. Вот тут поможет фильтр для отопления, который устанавливается на входном патрубке. Ведь именно образование накипи, и большое количество мусора вызывает поломку насоса. Уделяют особое внимание теплоносителю, потому что именно заводской брак в работе теплообменника проявит себя очень рано.

Не подлежит ремонту газовая автоматика, при такой поломке следует полностью поменять неработающее устройство.

Никто не поспорит с тем, что система отопления и сам газовый котёл - это очень сложная цепочка, в которой действие всех компонентов связано между собой. Именно поэтому используется автоматика котла, которая контролирует работу котла и вовремя подаёт сигналы о возможных нарушениях процессов данного агрегата.

Сервисное обслуживание котла

Отопления стоит доверить только квалифицированным специалистам для того, чтобы максимально защитить себя от последующих поломок, которые может повлечь за собой даже неправильная замена некоторых узлов агрегата.

Собственноручно можно делать профилактику системы обогрева. Она заключается в необходимости замены старых кранов, фитингов, покраске труб и радиаторов отопления. Если у вас уже есть опыт и вы уверены в своих способностях, то самому можно заняться промывкой системы.

Никогда не откладывайте на потом замену старых и гнилых . Такие детали требуют срочной замены, потому что именно такие мелкие поломки в конечном итоге приведут к большой аварии в работе все отопительной системы, в общем. В устранении этих мелких неполадок вам поможет мастер.

Подводим итоги

Газовые котлы и система отопления в целом - это сложный механизм, где все его составляющие компоненты играют важную роль в отоплении жилых помещений. Даже самая незаметная поломка может вывести всю систему из строя. Поэтому фильтры для котлов отопления и ремонт – важная составляющая, о которой должен знать каждый потребитель.

В ремонте агрегатов не стоит забывать, что система обогрева является сложной и требует профессионального вмешательства. Так что, если у вас нет опыта в этой сфере, то обратитесь за помощью к специалистам, которые помогут выявить проблему, устранить её и дать гарантию дальнейшей продуктивной работы всех важных составляющих котла.

Система отопления в доме или квартире состоит из множества элементов, имеющих свое предназначение. В списке комплектующих всегда есть грязевики для систем отопления. Рассмотрим, что представляют собой устройства, какими бывают, чем отличаются по характеристикам и возможностям. Кроме того, следует разобраться в преимуществах и недостатках приборов.

Основное назначение – фильтрация и очистка теплоносителя. Ввиду того что переносчиком тепла в большинстве систем является вода, причем не только чистая, но и с присадками химического типа, носитель предстает активным окислителем. Взаимодействие с элементами теплотрасс вызывает коррозию, а частички ржавчины и другие твердые соединения оседают на внутренних поверхностях труб, на швах или резьбовых стыках. Шлаки смываются потоком, но только на прямых участках трубопровода. В зонах поворотов, при сужении канала из-за применения трубы другого диаметра, в области стыка шлаки оседают, что приводит к засорению всей системы, снижению КПД.

Узнать о появлении осадка можно по неравномерности прогрева радиаторов – если часть секций горячая, а часть остается холодной, но при этом завоздушивания конструкции нет, это признак скопления грязи. Также шлаками забиваются краны, клапаны, патрубки – система приходит в негодность и придется снимать элементы, прочищать их от скоплений твердых и мягких частиц.

Исключить образование взвесей в теплосистеме невозможно, поэтому нужно установить прибор для сбора твердых частиц, где мусор будет скапливаться, затем удалятся простым образом без демонтажа всей конструкции – для этого и нужен фильтр грязевик для воды.

Плюсы применения устройства:

1. Защита от зарастания системы грязью. Фильтры предупреждают оседание шлака, продляя срок службы не только труб, но и дорогих приборов – котла отопления, насоса.
2. Не придется часто менять теплоноситель. Учитывая, что качественные антифризы, присадки для систем отопления стоят недешево, получается неплохая экономия.
3. Снижается риск засорения конструкции, вне зависимости от ее сложности. Можно поставить не один, а несколько фильтров, например, если конструкция оснащена множеством поворотов или вода жесткая с большим количеством примесей металла, кальция, которые превращаются в накипь и могут оперативно вывести из строя даже качественную систему отопления.
4. Поддержание чистоты трубопроводов, радиаторов – это сохранение высокого КПД всей системы. В среднем эффект эксплуатации «чистой» системы в сравнении с засоренной дает до 40% экономии, которая складывается из снижения затрат на топливо, электричество (насос и котел работают с меньшими нагрузками).

К дополнительным плюсам относятся: устранение риска аварии из-за протечек, простота выполнения очистных работ – при правильном монтаже фильтры легко снимаются, очищаются и ставятся на место.

Недостатком может стать только увеличение сметы на обустройство системы отопления, но повышение расходов окупается снижением затрат на обслуживание конструкции, а также продлением срока ее эксплуатации. Кроме того, хозяину важно понимать характеристики и эксплуатационные особенности приборов, чтобы выбрать оборудование, подходящее для дома.

Классификация фильтров для системы отопления

Три принципа очистки теплоносителя от твердых частиц определяют классификацию фильтровального оборудования:

• Отстойники работают с применением гравитации – резкое повышение и снижение объема запускает в работу силу тяжести, под действием которой твердые частицы оседают вниз. Если меняется направление потока, то воздействие дополняется турбулентными и центробежными силами, выносящими инертные частицы на периферию потока, откуда их смывает в фильтр.
• Сетчатые агрегаты выполнены в виде сетки разного размера ячеек, через которую проходит поток теплоносителя. Оседающие частицы больше размера ячеек, но крайне важно подобрать сетку с оптимальными показателями – слишком крупная пропустит взвеси, а мелкая быстро забьется.
• Магнитные притягивают твердые вкрапления металла, окалины. Специалисты советуют ставить магнитный фильтр для отопления из-за того, что прибор снижает риск образования накипи на стенках трубопровода и отопительного агрегата (котла).

В продаже есть оборудование, сочетающее сразу несколько видов очистки, например, магнитные сетчатые фильтры.

Виды фильтров для системы отопления

Различаются приборы по типу монтажа:

1. Муфтовые. Применяются для автономных систем с трубопроводами среднего и малого размера диаметра. Детали дополнены муфтами с резьбой, как правило, сразу встроены в систему отопления.
2. Фланцевые. Используются для систем с трубами среднего и увеличенного диаметра (от 2-х дюймов). Для соединения нужно поставить уплотнительное кольцо, обтяжку болтами, потребуется сварка для монтажа ответных фланцев на трубопровод с соблюдением рекомендованной позиции и монтажной длины. Зато при прочистке снять такие фильтры не представляет труда, не придется демонтировать целый участок системы.
3. Глухие привариваются к трубам и с обеих сторон оснащены патрубками, по краю которых есть припуск для сварного шва.

Разделение по типу обслуживания:

• Самопромывные. Шлаки вымываются потоком воды при открывании крана, которым грязевик оснащен в нижней части прибора. Чтобы качественно прочистить сетку, следует установить с фильтром байпас с вентилем, для перенаправления потоков воды и вымывания твердых частиц, застрявших в сетке.
• Промывные. Для очистки достаточно выкрутить пробку или снять заглушку, вынуть и промыть фильтр. Затем устройство собирается в обратном порядке.
• Непромывные. Для чистки придется демонтировать устройство, поэтому приборы не пользуются спросом и практически не устанавливаются в современных системах, но еще встречаются в старых теплотрассах.

Чтобы подобрать комплектующие для отопления, следует различать фильтры по степени очистки проходящего потока:

1. Грязевики грубой очистки. Оснащены сеткой размером до 0,3 мм, которая задерживает твердые вкрапления.
2. Грязевики тонкой очистки. Рассчитаны на фильтрацию взвесей размерами 5-300 мкм, применяются для систем водопровода бытового предназначения. В теплосистемах не используются, так как сетка быстро забьется.

Выбирая фильтр для системы отопления частного дома, лучше всего обратиться к специалисту. Хозяину нужно знать параметры трубы, зону монтажа фильтра, тип соединения – это упростит подбор хорошего фильтра.

Латунные фильтры

Это приборы сетчатого типа очистки с муфтовым резьбовым соединением. Простые в конструкции фильтры подходят для автономных систем и выпускаются в широком размерном ассортименте от 0,5 до 2 дюймов.

Основные характеристики:

• рабочее давление в системе 16-20 бар;
• опрессовочное рабочее давление 24 и 3 бар;
• параметры ячеек сетки 500-800 мкм;
• прозрачность 39-53%.

Важно! При установке скошенная часть приборов всегда должна быть направлена по движению потока теплоносителя. При монтаже на горизонтальном участке косой цилиндр располагается внизу, при установке на вертикальной части скошенный элемент также направлен вниз.

Перед фильтром лучше поставить отсечной кран для перекрытия потока. Если смонтировать латунный фильтр заглушкой вверх, то грязь не будет собираться в отстойнике, быстро засорит всю систему. Латунные фильтры считаются самыми популярными, недорогими и удобными в эксплуатации. Как почистить грязевик в системе отопления – снять заглушку, все отложения вымываются потоком воды.

Чугунные фильтры

Конструктивно повторяют латунные, но дополнены стойкой с магнитами. Пробки и корпус сделаны из чугуна, в качестве фильтра применяется нержавеющая сетка в виде цилиндра. Практичные приборы, которые очищают носитель от механического мусора (сетка) и вкраплений металла (магниты). Чтобы прочистить изделие нужно очищать не только сетку, но и стойку с магнитами.

Фланцевые магнитные фильтры

Приборы более качественной фильтрации, выпускаемые в разных габаритах и дополненные фланцевой заглушкой вместо пробки с резьбовым соединением. Фланцевые магнитные фильтры устраняют механические частицы посредством сетки и убирают металлическую ржавчину, которая притягивается магнитами.

Установка грязевика на системе отопления требует тщательного подбора агрегата по параметрам ДУ, строительной высоты, длины и диаметра соединительного отверстия. Например, если ДУ 50 с высотой 140 и 200 мм, длиной 230 и 280 мм, то размер отверстия для болта фланца равен 18 мм. Определение типа прибора производится с учетом характеристик системы отопления, в частности диаметра труб, зоны установки.

Абонентские грязевики для отстоя

Фильтры совмещают функции отстойника и дополнены сеткой, могут устанавливаться вертикально или горизонтально. Основные преимущества – длительный срок службы, большой внутренний объем, из-за чего процессы чистки можно проводить намного реже.

Монтажные размеры абонентских грязевиков больше прочих фильтров – минимальные габариты по высоте и длине 217х308 мм, максимальные 785х730 мм. Приборы подходят под систему отопления с трубопроводами разных параметров, а также могут устанавливаться в любой точке конструкции.

Важно! Абонентские грязевики выполняют очистку двух степеней – гравитация опускает на дно крупные частицы, а мелкая взвесь скапливается на сетке.

Самоочистные фильтры грязевики

Современные устройства самопромывного типа отличаются небольшими размерами, более качественной очисткой, свойством отделять растворенные газы и отводить их, предупреждая завоздушивание системы отопления.

Корпус металлический, соединение муфтовое, стакан для сбора шлаков может быть металлическим или пластиковым, располагается внизу и оснащен краном для промывки. В устройстве 2 сетки – наружная фильтрационная для отсеивания пузырьков воздуха, внутренняя – для устранения механических примесей из потока теплоносителя. Воздушные пузырьки скапливаются в блоке, который прикручен вверху прибора и дополнен автоматическим клапаном сброса. Для промывки фильтра достаточно открыть нижний кран и смыть все шлаки.

На заметку! Иногда самоочищающиеся фильтры дополняются магнитами, манометрами давления потока на входе и выходе из фильтра. Такие приборы повышают эффективность очистки и помогают увидеть степень зашлакованности агрегата.

Для чего нужен расширительный бак в системе отопления?

Система отопления дома может быть открытой или закрытой, гравитационной или принудительной. Вне зависимости от типа и характеристик, требуется установка расширительного бака – прибор, который компенсирует температурное расширение жидкости при нагревании и обеспечивает необходимое давление для поддержания интенсивности потока при остывании теплоносителя, то есть снижении объемов воды.

Кроме того, расширительный бак закрытого типа (герметичный) предупреждает риск скопления воздуха и образование пробок, чем отличается от открытого типа бака, не имеющего крышки. Практичное и герметичное оборудование отопительное пользуется большим спросом, поэтому стоит подробнее рассмотреть особенности и характеристики закрытого компенсационного устройства.

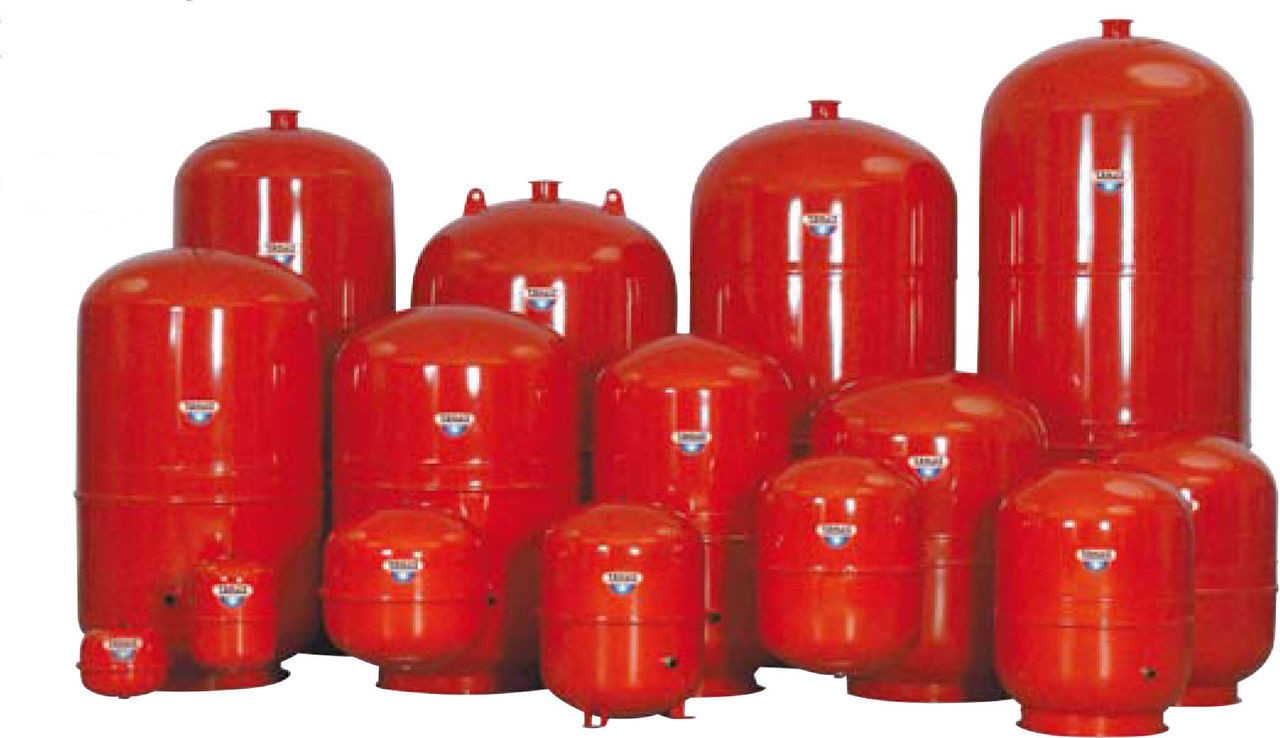

Устройство расширительного бака

Объемное устройство заключено в красный стальной корпус с антикоррозийным покрытием в виде цилиндра или «таблетки». Синие бачки – это аккумуляторы водных систем бытового типа, они не подходят для отопления, так как не рассчитаны на высокие температуры.

Одна сторона бака дополнена резьбовым патрубком для врезки в отопительную систему, иногда в комплекте сразу продаются фитинги, ускоряющие и облегчающие процесс монтажа. Другая сторона бака оснащена ниппельным клапаном для создания давления воздушной камеры. Внутреннее устройство представляет собой 2 камеры, разделенных мембраной. Со стороны патрубка камера для воды (теплоносителя), со стороны ниппеля – камера для воздуха. Мембрана – это гибкий материал с малыми показателями диффузии.

Особая форма мембраны упорядочивает деформацию материала при смене давлений в обеих камерах – при увеличении объема теплоносителя мембрана изгибается в сторону бака для воздуха, при снижении объема – выпрямляется, поддерживая стабильное давление, которое требуется для подачи теплоносителя в трубы, радиаторы системы отопления.

Как рассчитать объем расширительного бака?

Выбирая компенсационный бак системы отопления, нужно обращать внимание на его рабочий объем. Он указывается в техпаспорте изделия. Специалисты советуют ставить прибор с объемом, превышающим объем теплоносителя на 10%. Рассчитывается показатель по специальной формуле: Vб = Vс*k/D, где учитывается рабочий объем расширительного бака (Vб), объем теплоносителя (Vс), коэффициент расширения показателей объема воды при нагревании (k) и коэффициент эффективности компенсационного бака (D).

Найти показатель объема теплоносителя можно по водомеру, засекая, сколько потребуется воды при наполнении системы. Определенная точность также достигается при складывании объема труб контуров, теплообменника, радиаторов включенных в систему, – параметры можно найти в технических паспортах приборов.

А чтобы не сталкиваться с очень сложными расчетами по формулам, специалисты советуют применять следующий способ – на обеспечение 1 кВт мощности системы отопления нужно 15 литров теплоносителя. То есть указанную в техпаспорте мощность котла обогрева умножить на 15 и получится показатель рабочего объема расширительного бака.

Этот обобщенный метод может уточняться, в зависимости от вида прибора отопления;

• если используются радиаторы, количество воды в среднем составляет 11 л;
• в конвекторах – 7 л;
• контур теплового пола в среднем содержит до 18 л теплоносителя.

Таким образом, учитывается объем теплообменника (указанный в паспорте прибора), количество воды (считается по протяженности и внутреннему объему трубопроводов). В результате получается показатель объема всей отопительной системы.

Теперь нужно брать для расчетов формулу: К = (ДМ – ДБ)/(ДМ+1), в которой:

• ДБ – это максимальное давление теплоносителя, принимаемое равным давлению при срабатывании предохранительного клапана на группе защиты (3 атм.);
• а ДБ – стандартное давление воздуха, установленное для воздушной камеры расширительного бака.

Также нужно помнить показатели теплового расширения водяного теплоносителя – он равен 4% при нагревании до 95 С, а если в воде есть антифриз, то показатель повышается с учетом процентного содержания присадок. Например, если добавок 10%, то показатель 4% умножается на поправочный коэффициент в 1,1, если добавок 30%, коэффициент поправки равен 1,3 и так далее.

Совет! Большинство настенных отопительных котлов оборудовано встроенными компенсационными баками, объем которых указан в техпаспорте, на что нужно обращать внимание.

Пересчитывая объем системы отопления по мощности котла (1 кВт умножить на 15 л), нужно сверить параметры бака на соответствие объема всей формируемой системы отопления. Если объема бака недостаточно, ставится дополнительный компенсационный бачок, объем которого проводится с вычетом встроенного бака. Для примера расчет системы с установленным котлом мощностью 31 кВт.

Расчет такой К = (ДМ – ДБ)/(Дм+1) = (3,0 – 1,5)/(3,0-1) = 0,375, где:

• 3,0 – это показатель давления в системе (макс. атм.);
• 1,5 – показатель давления воздуха за мембраной (атм.);
• 0,375 – это параметр показателя эффективности бака (К).

Просчитав все нужные показатели, надо сложить объем теплоносителя (31х15), где 31 – мощность котла (кВт), а 15 – коэффициент умножения (л). Получается показатель (31х15) = 465 литров – это объем теплоносителя. А теперь расчет объема бака 465 (л) х 0,04 (тепловое расширение воды без добавок)/ 0,375 (показатель эффективности бака) = 49,6 литров. Таким образом, для котла мощностью в 31 кВт нужен бак объемом от 50 л, а давление воздуха в камере от 1,5 атм. При необходимости, конечный показатель объема умножается на 5-10% для устранения погрешностей в расчете.

Если нужно изменить давление воздуха, которое включено в расчеты (1,5 атм.), то к встроенному клапану на расширительном бачке подключается ручной насос и давление повышается более уровня, предусмотренного на заводе. Но накачивать давление нужно осторожно, чтобы не повредить мембрану, следует обращать внимание на манометр.

1.
2.
3.
4.
5.

Особую важность в монтаже теплоснабжения в доме играет такой элемент, как фильтр для системы отопления. Сфера применения этого оборудования – те нагревательные системы, где основным носителем тепла служит горячая вода. Благодаря такому прибору весь отопительный контур будет функционировать надежно и безопасно, поскольку многочисленные вредные вещества наподобие частиц мусора и различных примесей в теплоносителе способны нанести существенный вред всей системе.

Так, грязевой фильтр для отопления задерживает все эти вещества, предотвращая их попадание в наиболее важные элементы отопительного контура – нагревательный котел и циркуляционный насос. Их повреждение может стать причиной выхода из строя всей системы, а ремонт, как правило, является довольно дорогостоящим. Поэтому очень важно, грязевик для системы отопления был смонтирован грамотно, а для этого, прежде всего, следует изучить все его технические и эксплуатационные характеристики, о которых далее и пойдет речь.

Устройство и разновидности грязевого фильтра

Как уже говорилось выше, фильтры для отопительной системы призваны защищать ее от попадания опасных веществ, очищая циркулирующей в контуре теплоноситель.

Грязевые фильтры для отопления могут отличаться по типу своего устройства, поэтому исходя из конструкции этих механизмов, принято выделять следующие образцы:

• фильтры угольного типа;
• грязевики, функционирующие на механической основе;
• электронные системы.

Если говорить об отличиях в этих агрегатах, то принцип действия угольного фильтра основан на поглощении неприятного запаха, через механический прибор не могут пройти вредные вещества диаметром до 0,3 мкм, а электронный фильтр задерживает частицы размером до 0,01 мкм.

Говоря о видах загрязнения системы отопления, следует различать те или иные элементы, несущие опасность для ее работы.

Среди них стоит отметить следующие:

• мелкие элементы песка;
• остатки налета ржавчины;
• известковые частицы;
• примеси газообразного характера;
• обычная пыль, смешанная с различными веществами и пр.

Правила монтажа фильтра для системы отопления

Устройство грязевика системы отопления должно проходить с учетом некоторых особенностей, которые крайне важно учитывать в процессе работы. Установить это оборудование вполне можно собственноручно, дополнительно изучив фото таких изделий и изучив видео по их монтажу, поэтому для выполнения монтажных работ не потребуется наличия каких-либо специальных строительных умений.

Очень важно помнить об одном моменте: установка фильтра должна выполняться только перед циркуляционным насосом, а не за ним, иначе монтаж грязевика не принесет никакой пользы, и система по-прежнему будет загрязняться.

Фильтры также могут отличаться по размеру окружности. Так, наиболее распространенные параметры сечения – от 15 до 100 мм. То, какой вариант применить в том или ином случае, зависит, в первую очередь, от того, каким диаметром обладает отопительная труба.

Монтировать фильтр отстойник для отопления следует исключительно вертикально, а креплениями служат специально предназначенные для этого кронштейны. Не стоит забывать также и об установке отсекающих кранов, с помощью которых можно избавить себя от необходимости периодического удаления воды из системы в случае загрязнения.

Установка отстойника для отопительной системы

Для того чтобы смонтировать магнитный фильтр для отопления или фильтр любого другого типа, следует ознакомиться со следующими рекомендациями, способными упростить весь процесс работы:

1. Еще до начала установки необходимо тщательным образом подготовить трубы системы, очистив их от налета ржавчины и иных вредных частиц.
2. Решая, какую именно конструкцию грязевика применить для того или иного отопительного контура, нужно руководствоваться исключительно его эксплуатационными характеристиками, в частности, условиями, при которых оборудование будет использоваться – рабочее давление, температурные показатели и т.д.
3. Место монтажа грязевика лучше выбирать такое, откуда доступ к прибору будет максимально удобным, при этом учитывая, что монтироваться фильтр должен на участке перед насосом циркуляции.
4. Одно из обязательных условий установки – сечение отверстия фильтра должно быть идентично сечению трубы. Эта мера позволит гарантировать прочность соединения и не даст механизму впоследствии уйти в сторону.

Нормы очистки грязевого фильтра

Процедура удаления скопившейся внутри фильтра грязи не несет в себе никакой сложности:

• циркулирующий в обратную сторону теплоноситель позволит вымыть осадки из отопительной системы;
• сетка, входящая в конструкцию фильтра, легко снимается, чиститься и затем ставиться на место.

Выполнять процедуру чистки фильтра следует хотя бы два раза в год, что позволит оборудованию работать с максимальной эффективностью и сохранит его от преждевременного выхода из строя.

Преимущества использования фильтра для отопления

Среди достоинств, которые несет в себе установка очистительных элементов для отопления, стоит выделить следующие:

• фильтр обеспечивает качественную защиту от любого рода загрязнений;
• слив воды в системе и заполнение контура новым теплоносителем не требуется выполнять часто;
• монтаж грязевика однозначно позволяет сэкономить финансовые затраты;
• система, оснащенная подобным фильтром, проработает долго и надежно.

Таким образом, список достоинств очистительного элемента лишь подтверждает тот факт, что его установка – это гарантия стабильной работы всей системы отопления и отсутствия необходимости проведения каких бы то ни было ремонтных работ.
