Если нужно починить китайскую гирлянду…. Схема гирлянды

Схема китайской гирлянды

Среди множества световых приборов, используемых для оформления новогодних елок, особое место занимает схема китайской гирлянды. Она, как и все аналогичные китайские изделия, отличается простотой и дешевизной. Возникает много споров о надежности подобных гирлянд, однако, большинство потребителей использует именно их. Схема классической китайской гирлянды Данная конструкция оснащена плавным управлением яркостью. Для этого используется фазовое управление, регулирующее угол открывания тиристоров. Автоматика использует целых восемь программ, обеспечивающих большое разнообразие алгоритмов управления. Благодаря своим качествам, прибор очень дешев, поэтому и расходится миллионными тиражами. В основе контроллера лежит плата небольшого размера, где предусмотрено место для диодного моста. Здесь же располагается и микроконтроллер с четырьмя выходами. Он представляет собой небольшой кусочек генитакса, где с помощью эпоксидной смолы крепится микрочип. Через выходы микроконтроллера, с помощью токоограничительных резисторов, осуществляется управление четырьмя тиристорами. Данное устройство рассчитано на анодное напряжение до 600 вольт и ток в пределах 0,6-0,8 ампер. В отдельных конструкциях дешевых гирлянд, вместо входного диодного мостика остается один диод. В то же время, подключение электродов, управляющих тиристорами, осуществляется напрямую к выходам микроконтроллера, без использования резисторов, ограничивающих ток. Как правило, мощность микроконтроллера очень маленькая, поэтому, он не в состоянии контролировать работу мощных симисторов. Для того, чтобы решить эту проблему, необходимо использовать отдельный маломощный источник питания, имеющий гальваническую развязку от общей сети. В этих целях можно использовать адаптер малой мощности, например, такой, который питает усилитель телевизионной антенны, содержащий в своей схеме стабилизатор. Другие пути решения проблем Чтобы совместить маломощный микроконтроллер с мощными симисторами, практикуется применение транзисторных ключей, где используются транзисторы с высоким коэффициентом усиления тока. Таким образом, схема китайской гирлянды не перегружает выходы микроконтроллера. Чтобы обеспечить гальваническую развязку, применяются специальные микросхемы, на входе которых содержится светодиод, а на выходе установлен маломощный симистор. Для того, чтобы китайская гирлянда нормально работала, ее нужно синхронизировать с сетью с помощью сигнала. С этой целью, на вход микроконтроллера подается фаза, номиналом 220 вольт через установленный резистор. Нейтральный провод сети, соединяется с общим проводом всего устройства. Замена блока управления Китайской гирлянды

electric-220.ru

Как починить светодиодную гирлянду - 5 причин почему не работает, схема, ремонт своими руками

Всем нам хорошо знакомы елочные гирлянды, состоящие из разноцветных лампочек. Однако в последнее время большую популярность приобретают изделия на основе led светодиодов.

Как они устроены, какую имеют схему подключения и что делать, если гирлянда перестала светиться, подробно рассмотрим в данной статье.

Из чего состоит елочная гирлянда

Что же из себя представляет гирлянда из светодиодов, хуже она или лучше обычной?

Внешне это почти то же самое изделие, что и раньше - провода, лампочки (светодиодные), блок управления.

Самый главный элемент - это конечно блок управления. Маленькая пластиковая коробочка, на которой указаны всевозможные режимы работы подсветки.

Меняются они простым нажатием кнопки. Сам блок может быть с довольно хорошо защищенным уровнем влаго и пылезащиты IP44.

Что у него внутри? Чтобы его вскрыть, острым кончиком ножа или тонкой отверткой поддеваете защелки снизу и скидываете защитную крышку.

Кстати, иногда она бывает приклеена, а не просто сидеть на защелках.

Первым делом, внутри увидите припаянные к плате провода. Более толстый провод, это как правило сетевой, подающий напряжение 220В.

На плате припаяны:

• контроллер, который и создает все световые эффекты

• тиристоры, каждый из них идет на отдельный канал гирлянды

• и диодные мосты

Количество элементов платы, зависит в первую очередь от числа световых каналов гирлянды. В более дорогих моделях может присутствовать предохранитель.

Схема светодиодной гирлянды

Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.

При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.

Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.

Чем больше таких выходов, тем разнообразнее цветовых расцветок может иметь изделие. Если их всего два, это означает, что только две части (или половинки) гирлянды будут работать в различных режимах - одни лампочки тухнуть, другие загораться и т.д.

Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке - последнем светодиоде.

Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.

Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.

При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.

Причины неисправности

Ситуации с неисправностями гирлянды бывают самыми разнообразными.

При этом запомните, что самый главный элемент - микросхема на плате, "горит" очень-очень редко.

Примерно в 5-10% всех случаев.

• Плохой контакт на проводах

• Светодиод в одной из лампочек

• Сопротивления

• Один из диодов

• Один из тиристоров

• Микросхема контроллера

Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.

Стоит пошевелить проводок и контакта как ни бывало.

Самая распространенная проблема китайских гирлянд - это использование очень тонких проводков, которые просто отламываются в местах пайки на плате.

Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.

А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.

После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.

Повреждение светодиода

Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?

Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.

К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).

Понадобится мультиметр и его несколько модернизированные щупы.

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.

Сверху все заматываете плотным слоем изоленты.

Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.

Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.

И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:

то исправный светодиод от батарейки мультиметра должен загореться.

Если это подсветка 220V, то сверяете показания мультиметра.

На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.

Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

Хаотичное моргание

Бывает ситуация, когда вы включаете гирлянду и она у вас начинает хаотически мигать, то ярче, то тусклее. Сама собой перебирает каналы.

В общем складывается впечатление, что это не какой-то заводской эффект, а как будто гирлянда "сошла с ума".

Чаще всего проблема здесь заключается в электролитическом конденсаторе. Он немного может вздуться, вспухнуть, причем это будет хорошо заметно даже не вооруженным глазом.

Все решается его заменой. Номинал указан на корпусе, так что без труда можно приобрести и подобрать аналогичный в магазинах радиодеталей.

Если поменяли конденсатор, а эффекта это не дало, где искать далее? Скорее всего сгорел один из резисторов (пробит). Пробой визуально определить довольно проблематично. Понадобится тестер.

Делаете замеры сопротивления, предварительно по маркировке узнав его номинальное (нормальное) значение. Если не соответствует - меняете.

Не светит часть гирлянды

Когда полностью не работает какой-либо из каналов на гирлянде, причины может быть две.

Например, пробой на одном из тиристоров или диодов отвечающих за него.Чтобы убедиться в этом наверняка, просто отпаиваете проводок этого канала на плате со своего места и подключаете туда соседний канал, заведомо рабочий.

И если при этом другой канал, также перестает работать, то значит проблема не в самой гирлянде, а в компонентах его платы - тиристоре или диоде.

Проверяете их мультиметром, находите подходящие по параметрам и меняете.

Гирлянда тускло светит

Попадаются и не совсем очевидные аварии, когда светодиоды отдельного канала, вроде бы и горят, но довольно тускло по сравнению с остальными.

Что это значит? Схема контролера работает нормально. При нажатии кнопки, все режимы переключаются.

Прозвонка тестером параметров диодного моста и сопротивлений также не выявляет проблем. В этом случае остается грешить только на провода. Они и так довольно хилые, а при надрыве такого многожильного провода его сечение уменьшается еще больше.

В итоге гирлянда просто не способна запустить светодиоды в номинальном режиме яркости, так как им элементарно не хватает напряжения. Как найти в длинной гирлянде эту надорванную жилку?

Для этого вам придется ручками пройтись вдоль всей линии. Включаете гирлянду и начинаете шевелить проводки возле каждого светодиода, пока вся подсветка не загорится в полную силу.

По закону Мерфи, это может быть самый последний отрезок гирлянды, так что наберитесь терпения.

Как только находите этот участок, берете в руки паяльник и разбираете провода на светодиоде. Зачищаете их зажигалкой и заново все паяете.

После чего изолируете место пайки термоусадкой.

svetosmotr.ru

Схема китайской гирлянды новогодней

Схема китайской гирлянды достаточно проста, однако в ней нужно разобраться, ведь если возникнет поломка, то можно будет выполнить ремонт, а не выбрасывать изделие. А поломка будет, и гадать тут не надо, ведь цена новогодней гирлянды из Китая крайне низка, а значит, велик шанс появления неисправности.

Проблема возникает крайне быстро и в основном заключается в пропадании одного из цветов. Чтобы знать, как осуществлять ремонт елочных гирлянд, необходимо ознакомиться с их схемой.

Об украшении

Основным бонусом такого новогоднего украшения является то, что оно способно не просто гореть обычным светом, а издавать синхронные или хаотичные мигания.

Такое украшение сразу же привлекает значительно больше внимания. Можно выбрать подходящий режим, а при использовании не одной елочной гирлянды можно создать целую световую постановку.

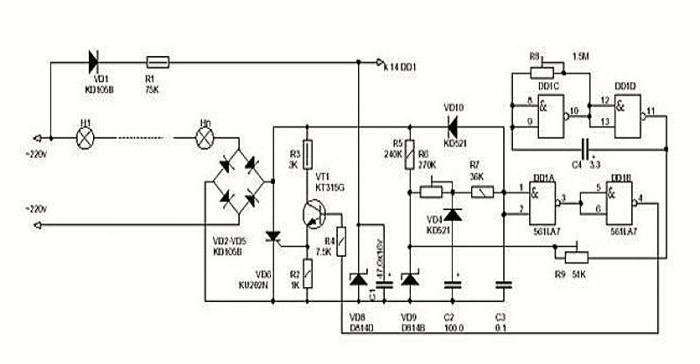

Схема контроллера.

Основой для создания мерцаний и миганий служат микросхемы, которые имеют малую степень интеграции. Чаще всего используются модели типа К155 и К561.

Среди них также существуют разновидности, которые предназначены для различных уровней сложности и количества вариаций.

Основным элементом считается счетчик типа DD2, который осуществляет контроль за четырьмя светодиодными лентами.

Интересным фактом является то, что темп и последовательность изменения цвета задает микросхема, которая используется в синтезаторах. Таким образом, переливы цветов гирлянды напоминают эквалайзер.

Наиболее простой вариант гирлянды

Современные схемы новогодних гирлянд отличаются простотой. Простота заключается в том, что каждый цветовой канал осуществляет свое функционирование за счет отдельного генератора. Именно поэтому, чтобы разобраться во всей схеме, достаточно понять принцип работы одного из цветов.

Фото 1. Содержимое контроллера китайской гирлянды.

Каждый цвет имеет свой генератор, а значит, они способны функционировать отдельно друг от друга. Однако у каждого из них свой уровень мощности, что придает хаотичность процессу мерцания.

Можно выделить то, что при добавлении в схему белого цвета будет создаваться впечатление, что мерцание цветов новогодних гирлянд будет происходить на белом фоне.

Особенностью новогодних гирлянд из Китая является то, что они крайне просты и все разновидности имеют одинаковые схемы. Их простота оправдывается ценой на изделие, однако качество оставляет желать лучшего.

Даже та минимальная цена, которую запрашивают магазины, не оправдывает реальной стоимости изделия. Если оценить гирлянду по тем элементам, которые в нее входят, то цена не составит и 50 центов. Все дело в простейшем контроллере, который стоит копейки. Следует более подробно рассмотреть его.

Контроллер китайской гирлянды

Если взглянуть сверху, то кажется, что все достаточно просто: обычная коробочка, у которой всего одна кнопка. Открыв ту самую коробочку, можно обнаружить элементы, которые изображены на фото 1.

Фото 2. Места припайки проводов на микросхеме китайской гирлянды.

Сам контроллер изготовлен в форме капли черного застывшего вещества. Прямо возле него располагается кнопка управления. Помимо них присутствует электролитический конденсатор и три выхода для тиристора.

Однако есть место и для четвертого тиристора, при его припайке можно создать дополнительный канал, например, для того же белого цвета. Канал также прошит в контроллере, поэтому его установка не составит труда.

Суть заключается лишь в том, что при трех тиристорах схема новогодней гирлянды обходится еще дешевле.

Тиристоры, которые предусматривает схема новогодней гирлянды из Китая, имеют достаточно малые размеры, при этом их обратное напряжение составляет 400 В, а прямой ток - 0,8 А. При нагрузке в символические 25% и напряжении 220 В каждый из них способен коммутировать мощность в 44 Вт.

Необходимо также обратить внимание на схему припайки всех контактов. На нее предусмотрены все возможные чертежи. Ее можно увидеть на фото 2.

Зная все эти тонкости, можно выполнить ремонт поломанной гирлянды или просто расширить свои познания в электронике.

bignewyear.ru

Как починить китайскую гирлянду: схема:: SYL.ru

Если в преддверии Нового года неожиданно удалось обнаружить, что старая гирлянда, которая много лет украшала елку, уже не работает, не стоит спешить с покупкой новой, ведь всегда есть шанс самостоятельно ее отремонтировать. Как правило, подобные устройства елочных светильников представляют не такую уж сложную конструкцию.

Поэтому, если тщательно проверить вероятные неисправности, то можно не задаваться вопросом, как починить китайскую гирлянду, схема которой не представляет сложностей. Итак, если в гирлянде оторвались контактные провода, перегорела лампочка или нарушилось переключение режимов, то не стоит ее выбрасывать. Достаточно воспользоваться некоторыми действенными советами.

Не горят цвета в гирлянде: что делать?

Самой трудоемкой поломкой считается та, когда нарушается смена цветов в китайской гирлянде. Схема решения проблемы если и будет простой, то восстановить прежнее состояние устройства будет непросто. Нарушение работы цветового режима свидетельствует о том, что в соответствующей секции перегорели лампочки.

Перед тем как приступать непосредственно к ремонту, рекомендуется разобрать крышку переключателя, который выступает в роли блока управления, и проверить надежность соединений, в особенности контактов, припаянных к плате.

Ремонт китайской гирлянды: схема

Если на первый взгляд нет никаких признаков поломки, то значит, можно с уверенностью утверждать, что перегорела лампочка. Современные китайские гирлянды устроены таким образом, что все лампочки одного цвета соединены последовательно. И в случае сгорания одной из них погаснет свет на всей электрической ветви. Чтобы починить поломку, необходимо воспользоваться схемой светодиодной китайской гирлянды.

Для начала следует разрезать гирлянду на две равные части и прозвонить оба участка. Затем аналогичные действия следует произвести с неработающей стороной – порезать на две половины и снова проверить. Подобные действия проводятся до тех пор, пока не удастся определить, какая из лампочек является нерабочей. Следует отметить, что данным методом рекомендуется пользоваться только в том случае, если электрическая китайская гирлянда, схема которой позволяет ускорить процесс, не является разобранной.

Методы определения неисправности

Процесс восстановления работоспособности гирлянды можно ускорить. Для этого необходимо взять тестер и вместо щупов прикрепить иголки на его концы. Затем последовательно с их помощью пробивать каждый из участков цепи таким образом, чтобы игла прошла до текущей жилы. Необходимо определить, где существенно отличается сопротивление секции. Подобным способом можно определить поломку и отремонтировать ее гораздо быстрее, не прилагая при этом много усилий.

Как правило, старые советские гирлянды для новогодней елки намного удобнее в этом плане, нежели китайская гирлянда. Схемы у них практически похожие, однако конструкция заметно отличается. В советских лампочки вкручиваются в патроны. Поэтому определить, какая из них находится в рабочем состоянии, без паяльника и омметра можно только методом исключения. Данный метод заключается в том, что следует взять рабочий источник света и поочередно вкрутить его в патроны. Иной же способ при помощи тестера состоит в том, что необходимо замерить сопротивление каждой отдельной лампы, пока не удастся найти перегоревшую.

Перед тем как попытаться починить гирлянду, рекомендуется проверить целостность общего провода. Для точности можно обратиться к схеме китайской гирлянды. На одной из сторон платы можно заметить 5 запаянных проводков, 4 из которых предназначены для свечения цветов, а один является общим. И в случае если оборвался общий провод, то его необходимо подпаять.

Что делать, если лампочка вовсе не включается?

Если после изучения схемы китайской елочной гирлянды, не удалось обнаружить причину ее поломки, рекомендуется убедиться, что дело не в светодиодах. В таком случае следует проверить блок управления и сетевой шнур. Для начала необходимо убедиться в целостности шнура, так как есть вероятность того, что его перебили, или случился обрыв контактных соединений на присоединении к микросхеме. Затем нужно попытаться проверить надежность пайки контактных соединений к плате. Безусловно, чтобы не мучиться, можно приобрести новую гирлянду, однако, если есть желание починить устройство, то стоит действовать.

Итак, блок управления можно заменить стартером от люминесцентной лампы на 220 Вольт. Сперва рекомендуется проверить подключение светодиодов. Если крайние элементы групп соединены анодами между собой, то нужно будет переделать схему и соединить светодиоды катодами. Смысл заключается в том, что напряжение на анод для нормализации работы стартера должно подаваться через 5-ваттный резистор, сопротивление же при этом составляет 15-20 кОм. Кроме этого, в цепь понадобится включить дополнительные диоды, которые будут пропускать через себя обратный ток сети. Таким способом и осуществляется ремонт светодиодной китайской гирлянды в домашних условиях.

Как видно, придется потратить немало времени и терпения, чтобы отремонтировать гирлянду. Поэтому если она не столь дорогая, рекомендуется просто заменить ее на новую, более качественную. Важно отметить, что если перегорел именно светодиод, после чего нарушилась работа всей секции, то впаивать исправный элемент следует, строго соблюдая полярность.

Разбились лампочки

В случае если разбились лампочки и есть желание починить устройство, то желательно просто заменить поврежденный источник света. Следует отметить, что замена осуществляется исключительно при выключенном питании, чтобы избежать удара током. В подобных ситуациях следует отдать должное небьющимся лампочкам, так как не всегда приходится сталкиваться с неисправностями.

Итак, если обнаружилось, что гирлянда не работает, то следует попробовать визуально и при помощи тестера определить проблемный участок и вырезать его. После чего рабочие секции необходимо соединить с помощью специальных соединителей. На этом ремонт можно считать законченным.

В заключение

Как правило, поломка гирлянды перед Новым годом не всегда приятна, однако вполне можно отремонтировать старую или приобрести новую. Важно помнить, что для ремонта необходимо обладать особыми знаниями, например работать с платой и производить замену лампочек. Поэтому, чтобы не терять нервы и время, рекомендуется купить новую новогоднюю гирлянду.

www.syl.ru

Схема гирлянды на светодиодах

В последнее время широкую популярность приобретают гирлянды на светодиодах. Их особенностью является плавное, а не импульсное изменение яркости во время переключения. Такой режим обеспечивает специальная схема гирлянды на светодиодах, которая может исполняться в нескольких вариантах. Основой схемы служат мультивибраторы, собранные из полевых транзисторов, для которых характерно совсем небольшое падение напряжения.

Первый вариант гирлянды на светодиодах

В основе схемы находятся транзисторы VT1 и VT2, один из которых обладает меньшим напряжением включения. Поэтому, когда включается схема питания, напряжением 12В, один из транзисторов будет находиться во включенном состоянии раньше другого. Одновременно, производится включение светодиодов в цепи его стока.

Своевременному включению и выключению способствуют конденсаторы С1 и С2, надежно блокирующие по очереди тот или иной транзистор. Когда конденсатор достигает максимального значения заряда, он отпирает затвор транзистора, что, в свою очередь, вызывает начало свечения определенной цепочки светодиодов. Частота переключения транзисторов зависит от номиналов конденсаторов и резисторов, а также от напряжения питания и параметров самих транзисторов.

Второй вариант схемы гирлянды на светодиодах

Оперативная регулировка частоты мультивибратора, производится, когда изменяется смещение на затворах полевых транзисторов. В данной схеме они заменены биполярными транзисторами. Эта замена вызвана тем, что период коммутации имеет небольшую продолжительность, поскольку переключение светодиодных гирлянд должно осуществляться в быстром темпе.

Наибольшее распространение получили биполярные транзисторы п-р-п типа. Изменение продолжительности свечения можно изменять с помощью подстроечного резистора, за счет величины напряжения и суммарного падения напряжения всей цепочки светодиодов.

Третий вариант светодиодной гирлянды

В отдельных случаях, схема мультивибратора выполняется по микросхеме таймера. Время задается с помощью конденсатора и резистора, включенных в цепь. Такая схема гирлянды на светодиодах, позволяет уменьшать напряжение питания при уменьшении количества лампочек.

Таким образом, в зависимости от напряжения, уменьшается или увеличивается яркость свечения светодиодов в гирлянде. Чтобы устранить этот недостаток, напряжение питания необходимо стабилизировать.

Схема бегущие огни

electric-220.ru

Как сделать гирлянду из лампочек и светодиодов своими руками

Новогодние праздники уже совсем близко и если Вы задумались над тем, как сделать гирлянду из лампочек либо светодиодов своими руками, ниже мы предоставим несколько оригинальных мастер-классов с фото и видео примерами. Преимущество самодельной электрогирлянды в том, что ее можно собрать из подручных средств и при этом развить свои навыки в работе с проводами, лампами и паяльником!

Идея №1 – В дело лампы на 220 Вольт!

К Вашему вниманию первый и самый интересный мастер-класс, который наглядно показывает, как сделать электрическую гирлянду с лампами на 220 В. Итак, для начала подготавливаем следующие инструменты и материалы (все, что показано на фото):

Нужно немного остановиться на проводе. Его нужно взять 6 метров. Для примера был взята витая пара, но можно использовать двухжильный провод либо два одножильных. Преимущество витой пары в том, что она делает электрогирлянду красивой и праздничной, что очень важно на Новый Год.

Начинаем сборку с разрезания проводника на 9 частей по 50 сантиметров и оставшийся кусок, который будет иметь длину 150 см.

После этого зачищаем концы, для чего лучше всего использовать специальный инструмент для снятия изоляции с проводов. Чтобы тканевая оплетка не пушилась, рекомендуем обжечь ее, после чего надеть на край изоляции термоусадку.

После этого нужно собрать электрическую вилку самодельной новогодней гирлянды, что не составит сложности даже неопытному электрику. Для подключения вилки возьмите тот отрезок провода, у которого длина 150 см.

Раскрутите патроны и переходите к соединению 10 лампочек накаливания. Лучше использовать параллельное соединение ламп при изготовлении электрической гирлянды на 220 Вольт. В этом случае, если одна лампочка перегорит, остальные будут светить также ярко.

Когда все патроны будут собраны в одну цепь, останется только вкрутить лампы и зажечь готовую электрогирлянду. Вот по такой пошаговой инструкции можно самому сделать гирлянду на елку в домашних условиях! Как Вы видите, все довольно просто и в то же время интересно!

Кстати, можно также использовать последовательное соединение лампочек. Только в этом случае нужно использовать лампы накаливания, суммарное напряжение которых составит 220 В, к примеру: 20 штук по 12 Вольт либо 40 по 6.

Если какой-то из моментов был непонятен, рекомендуем просмотреть видео урок:

Самоделка, работающая от сети 220В

Идея №2 – Модернизируем старую электрогирлянду

Если Вам просто не нравится то, что светилось на елке в прошлом году, можно оригинально украсить электрическую гирлянду, используя обычные бумажные стаканчики из-под кофе. Сделать красивое новогоднее изделие довольно просто. Для начала подготовьте стаканы, ножницы, клей, скотч и бумагу для скрапбукинга.

После этого разрежьте и разверните один из стаканчиков, который станет шаблоном для вырезания декоративной обертки. Вырезав заготовки, клеим их на стаканы, используя клей либо двухсторонний скотч.

После этого в дне самодельных абажуров вырезаем место для светящихся лампочек и вставляем их туда, закрепив снаружи тоненькой полоской скотча.

Вот и все – электрогирлянда готова! Таким способом можно сделать светодиодную либо обычную гирлянду на новогоднюю елку более нарядной и праздничной!

Идея №3 – Светодиоды в дело!

Третий способ, собрать электрическую гирлянду на Новый Год своими руками – использовать светодиоды на 12 Вольт. Для начала подготовьте лампочки, провод, блок питания на 12v, резистор, паяльник, нож и герметик.

Если Вы решите сделать светодиодную гирлянду на 12 вольт, для начала рассчитайте шаг установки светодиодов. Рекомендуется размещать их через каждые 20 см. На проводе сделайте отметки и зачистите эти места примерно на 10-15 мм для подключения диодов.

Далее на оголенные жилы нанесите канифоль и капните припой. Научиться паять провода можно по нашей соответствующей инструкции. После этого припаяйте светодиоды к проводам, а для лучше фиксации лампочек, оберните их тоненькими полосками скотча и залейте герметиком.

В самую последнюю очередь припаиваются резистор и блок питания. Кстати, паяльник сделать своими руками можно тоже без особых усилий, используя подручные средства. Рекомендуем просмотреть еще один интересный мастер-класс на видео уроке:

Новогодняя самоделка из теннисных шариков

Идея №4 – Задействуем старую клавиатуру!

По аналогии с предыдущим способом можно сделать диодную гирлянду своими руками, используя ненужную клавиатуру. Как Вы знаете, некоторые клавиши подсвечиваются диодами на 5 Вольт (к примеру, Caps Loсk). Если у Вас есть неработающая клавиатура, разберите ее и аккуратно демонтируйте лампочки, из которых можно будет собрать простейшую электрогирлянду. Далее подберите подходящие резисторы и USB шнур, с помощью которого будет производиться подключение. Схема диодной гирлянды следующая:

Припаивать ножки диодов (анод и катод) нужно к черному и красному проводам электрического шнура, в соответствии с цветовой маркировкой. Когда все будет готово, заизолируйте оголенные контакты и переходите к испытаниям самодельной гирлянды. В нашем случае самоделка будет питающей от сети 220 Вольт через зарядное устройство, которое как раз и даст на выходе 5 В.

На видео Вы также можете увидеть пример, как сделать светодиодную гирлянду в домашних условиях:

Как собрать мигающую электрогирлянду с музыкальным сопровождением?

Идея №5 – Чем украсить улицу?

Если Вы хотите сделать уличную гирлянду на диодах для сада, рекомендуем использовать этот мастер-класс. Сначала подготовьте все перечисленные материалы:

• разноцветные диоды, диаметром 10 мм;
• литиевые 3-вольтовые батарейки;
• тоненький скотч;
• магнитики, диаметром 13 мм и толщиной 30 мм;
• эпоксидный клей.

Далее нужно закрепить ножки диодов к батарейке с помощью клея. Анод (длинная ножка) крепится к плюсовому полюсу, а катод, соответственно, к стороне со знаком «-». Когда клей схватиться, дополнительно оберните светящийся диод с батарейкой скотчем.

К положительному полюсу литиевой батарейки приложите магнит и также оберните несколько раз скотчем. Проделайте это с 10-20 лампочками, после чего закрепите их в удобных местах на улице, к примеру, на фасаде дома. Таким образом, можно самому собрать уличную электрогирлянду из 5-вольтовых диодов.

Вот и все мастер-классы, которые мы хотели продемонстрировать. Надеемся, теперь Вы знаете, как сделать гирлянду из лампочек и диодов своими руками, т.к. предоставленные фото, видео и схемы были довольно понятными!

Часто бывает так, что пролежавшая весь год в шкафу гирлянда перестает работать. Многие находят выход в покупке новой гирлянды. Однако при желании и наличии минимальных знаний ремонт светодиодной гирлянды можно произвести своими руками.

Составляющие светодиодной гирлянды

Внешне гирлянда на основе светодиодов похожа на устройство старого типа: те же провода, лампочки, блок управления. Однако техническая суть системы кроется в блоке управления. Он представляет собой небольшую коробку из пластика, на которой отображены различные возможности функционирования подсветки. Чтобы изменить режим освещения, достаточно просто нажать на соответствующую кнопку. Выпускаются блоки разного исполнения, в том числе с высоким уровнем защиты от влаги и пыли (класс защищенности - IP44).

Чтобы увидеть внутреннюю часть блока, необходимо снять защитную крышку. Для этого используют тонкую отвертку или нож, чтобы поддеть крышку. На некоторых моделях крышка установлена на защелках, поэтому никакой специальный инструмент не понадобится. Внутри блока есть припаянные к плате проводники. Самый толстый провод обычно является сетевым (он подает напряжение).

На плате имеются такие компоненты:

• контроллер для создания осветительных эффектов;
• тиристоры (по одному на каждый канал);
• резисторы;
• конденсатор;
• диодные мосты.

Количество составляющих платы определяется числом каналов гирлянды. Наиболее дорогостоящие модификации оснащаются предохранителями.

Схема гирлянды

Схема функционирования светодиодной гирлянды показана ниже. Сетевое напряжение поступает на питающий контроллер, проходя по резисторам и диодному мосту. Напряжение заходит в контроллер в выпрямленном и сглаженном состоянии (благодаря конденсатору).

Напряжение проходит через кнопку, разомкнутую в нормальном положении. Если кнопку замкнуть, осуществляется замена режимов контроллера. Что касается контроллера, то этот компонент отвечает за управление тиристорами. Количество тиристоров определяется числом каналов в осветительной системе.

Пройдя через тиристоры, выходное электропитание направляется на световые диоды в гирлянде. Количество выходов непосредственно влияет на разнообразие цветов, выдаваемых осветительным устройством. Если имеется только пара выходов, то реализуется наиболее простая схема, при которой одна половина лампочек затухает, а другая - загорается.

Две диодные линейки присоединяют к двум каналам последовательно. Соединение осуществляется в последней точке - световом диоде.

Обратите внимание! Один из проводов сетевого напряжения всегда направляется прямиком (обходя все компоненты схемы) на конечный диод гирлянды.

Причины поломки

Существует множество причин, способных привести гирлянду в неисправное состояние:

• недостаточный контакт на проводниках;
• вышедший из строя световой диод в одной из ламп;
• поломка конденсатора или тиристора;
• сгоревшая микросхема контроллера.

Микросхема на плате горит не часто. Среди всех причин сгоревшие микросхемы встречаются примерно в каждом десятом случае.

Проблемы и их решения

Ниже приведены наиболее часто встречающиеся поломки. Починить гирлянду реально своими руками: для этого понадобятся внимательность и аккуратность.

Плохое качество пайки

Некачественная пайка питающих и отходящих проводников - наиболее часто встречающаяся причина неисправности подсветки. В некоторых случаях контакт удерживается исключительно на термоклее, поэтому о его работоспособности не может быть и речи. Достаточно слегка дотронуться до проводника, и контакт полностью разрывается.

Особенно часто некачественные соединения встречаются в гирляндах китайского производства. Также производители из Китая в целях экономии нередко используют слишком тонкие провода, которые легко переламываются в местах соединения с платой.

Совет! Чтобы избежать отрывания контактов, места пайки нужно заливать слоем термоклея достаточной толщины.

Еще один способ избежать проблем с проводами - отказаться от зачистки проводов ножом. В ходе такой операции легко чрезмерно истончить провод. Лучше зачистить проводник с помощью термической обработки огнем зажигалки.

Повреждение светодиода

Чтобы найти неисправный диод, отключаем гирлянду от электропитания. Проверку начинаем с последнего светодиода в схеме (к нему напрямую идет проводник с блока питания). К той же самой ножке присоединен отходящий провод, идущий дальше, к следующему ответвлению светового канала.

Понадобится тестирование светодиода между парой проводов питания (на входе и на выходе). В качестве тестового прибора используем мультиметр с немного измененными щупами. Чтобы модернизировать щупы, на их концы с помощью нитки приматываем тонкие иглы. Острие игл должно выступать совсем чуть-чуть - на 5–7 миллиметров. Сверху наносим слой изоляционной ленты.

Поскольку все диоды соединены со схемой пайкой, просто изъять их из лампы (как в случае с обычной гирляндой) не получится. Протыкаем изоляционный слой жил, чтобы найти медные провода.

Переключаем прибор в режим прозвона светодиодов. Начинаем раз за разом протыкать питающие проводники возле каждого диода.

Если проверяемая гирлянда не на 220 В, а на 12 или 24 В, рабочий светодиод загорится. Если же проверяем систему на 220 В, обращаем внимание на показатели мультиметра. На исправных частях схемы показатели будут приблизительно равными, а вот дефект обнаружит себя обрывом.

Хаотичное мерцание

Еще одна распространенная проблема - беспорядочное мерцание лампочек. Диоды мигают без какой-либо видимой причины, их яркость хаотично изменяется.

Причина данной неисправности состоит в неправильной работе электролитического конденсатора. Данный элемент при этом обычно подвергается деформации - выглядит несколько раздутым.

Выход из данной ситуации - замена конденсатора. Его номинальное значение всегда написано на корпусе.

Если после замены конденсатора ситуация не исправилась, проблема может заключаться в перегоревшем резисторе. Визуально такой дефект не обнаружить, поэтому в данном случае не обойтись без тестера. Измеряем сопротивление, не забыв заранее узнать номинал для компонента. Если полученный результат не соответствует номинальному значению, меняем резистор.

Нет света на одном из участков

Если на каком-то из каналов полностью отсутствует свет, причиной тому может быть один из двух факторов:

1. Пробой на тиристоре или диоде данного канала. Чтобы удостовериться в правильности определения причины неисправности, отпаиваем провод канала на плате и подключаем вместо старого канала новый (который точно работает).
2. Если вышеуказанный способ не принес положительного результата, проблема заключается не в гирлянде, а в каком-либо из элементов платы - диоде или тиристоре. С помощью мультиметра проверяем эти компоненты и, в случае необходимости, меняем их на рабочие.

Тусклое освещение

Бывают ситуации, когда освещение есть, но один из каналов дает слишком тусклый свет. При этом схема контроллера функционирует без проблем, а при нажатии кнопок происходит нормальное переключение режимов.

Прозвон диодов с помощью мультитестера также не дает результата. Остается лишь одна возможная причина - некачественные провода. Если произошел надрыв какой-то части многожильного проводника, общее сечение уменьшается, что выражается в тусклости света. Происходит это вследствие того, что к светодиодам не поступает нужного объема напряжения.

Чтобы отыскать разрыв, понадобится в ручном режиме проверить всю линию провода. Придется набраться терпения, поскольку дефект на линии, вполне возможно, расположен на последней проверяемой нити.

Когда проблемное место найдено, разбираем проводники на светодиоде, зачищаем их (лучше зажигалкой) и заново спаиваем. Далее наносим изоляционный слой с помощью термоусадки.

Разбитые лампы

Если разбитой оказалась одна или несколько ламп и решено починить гирлянду, рекомендуется просто поменять один светодиод на другой. Ремонтировать такие лампочки технически нецелесообразно.

Обратите внимание! Замена диодов осуществляется только при выключенном электропитании.

Если же запасной лампочки нет, удаляем разбитый источник света и соединяем провода уже без его участия.

Прозвон светодиода

Найти сгоревший провод и другие дефекты несложно с помощью прозвона. Для светодиодов характерны показатели, определяющие их рабочую среду. К таковым относят напряжение и рабочий ток. Данные параметры меняются в зависимости от разновидности светового диода. Наиболее важный параметр - сила тока. Указанные показатели следует учитывать при самостоятельном прозвоне светодиода. Если же ток и напряжение неизвестны, рекомендуется использовать один из двух надежных способов прозвона:

• с помощью мультиметра;
• с использованием стандартной батарейки.

Обратите внимание! До проверки LED-лампочки ее нужно открепить или отпаять от контактов.

Диод является полупроводниковым изделием (то есть пропускает электричество в одном направлении) и оснащен двумя контактными частями (анод и катод). Контакты выполнены в виде медных ножек.

Ставим тестер в режим прозвона. В данном положении ток, идущий через световой диод, составит приблизительно 1 мА. Прикасаемся щупами мультитестера к ножкам и смотрим на показания, изображенные на мониторе прибора.

Совет! Заметить свечение светодиода будет проще, если затемнить помещение.

Делаем прозвон в двух позициях - это позволит установить положение катода и анода рабочего светового диода. Если устройство неисправно или дает недостаточно света, то мультиметр покажет единицу.

При отсутствии тестера прозвон выполняют с помощью стандартной 9-вольтной батарейки. Поскольку непосредственное соединение диода с батарейкой ведет к его поломке, понадобится понижающее устройство - резистор сопротивления. Однако, так как операция предполагает отсутствие каких-либо вспомогательных средств, кроме батарейки, в качестве резистора используем смоченный в воде палец. Анодом касаемся плюса батарейки, а на минус кладем палец и подводим к нему катод.

Гирлянды, выпущенные в советские времена, отличаются надежностью. Еще одна их особенность - их можно отремонтировать, в то время как далеко не все изделия китайского производства поддаются ремонту. Современные приборы и инструменты позволяют выявить неисправность и произвести ремонтные работы.

Необходимый набор инструментов и материалов:

• паяльник;
• отвертка-индикатор;
• изоляционный материал;
• пассатижи.

В гирлянде используется последовательная схема подключения. Иными словами, если перегорает одна лампочка, вся система перестает функционировать.

Проверяем лампы на целостность. Если источники света не повреждены, проверяем, как они ввинчены в патроны. В случае надобности докручиваем лампу в патрон до конца.

Совет! Если нужно заменить цветную лампочку, но замены нет в наличии, рекомендуется покрасить источник света цапонлаком.

Если описанные выше действия не дали положительного результата, берем отвертку-индикатор и разыскиваем участок прерывания контакта в проводнике. Разорванный контакт не обязательно находится в проводе, поэтому проверяем и патрон. Если проблема в нарушенном контакте, восстанавливаем его функциональность с помощью паяльника. При необходимости соединяем проводники напрямую.

Переделка китайской гирлянды

О китайской продукции у большей части потребителей сложилось не очень хорошее мнение. Гирлянды также не выделяются на общем фоне товаров из Китая: некачественные соединения, слишком тонкие проводники, дешевые конструкционные материалы. В результате такие гирлянды (в том числе блоки их управления) часто выходят из строя.

Поломка любого из элементов схемы способна повлиять на функционирование гирлянды. К примеру, нерабочий конденсатор становится причиной мерцания лампочек. Поломка тиристора влечет за собой отключение одного из каналов. Перегоревший диод, вышедший из строя диодный мост приводят к полной неработоспособности системы.

Совет! Если нужно изменить частоту мерцания, рекомендуется добавить в схему конденсатор на 0,5–2 мкФ.

Испорченные детали нужно менять на новые. При отсутствии достаточных знаний в области электротехники или нежелании возиться с ремонтом, рекомендуется предельно простая, но действенная схема. Подключаем гирлянду напрямую с вилкой, а в один из проводников кабеля встраиваем стартер от люминесцентного светильника. Однако данная схема эффективна только для обычных лампочек. Что касается светодиодной гирлянды, ее работоспособность в таком случае будет восстановлена, но свет станет более тусклым.

Кто не любит Новый год с его особой атмосферой входящего в жизнь волшебства, чудес и праздника? Китайские гирлянды для украшения дома как внутри, так и снаружи пользуются большим спросом благодаря своей низкой цене. Но их качество не всегда позволяет беззаботно встретить новогодние праздники - иногда перестает гореть один или несколько лампочек, а то и вообще вся гирлянда. Чтобы подобное происшествие не испортило торжество, можно попробовать починить светодиодное устройство своими руками.

Состав изделия

Светодиодная гирлянда, будь то китайская или отечественная, неизменно состоит из одних и тех же элементов, позволяющих украсить к празднику любое помещение. Обычно отличия продукции разных производителей заключаются только в качестве деталей, гарантии и долговечности изделия. Состоит гирлянда из следующих компонентов:

Кроме того, в блок управления обязательно входит кнопка переключения световых режимов.

Анализ повреждений

Когда что-то в доме перестает работать, как полагается, это всегда не радует, но поломка гирлянды больше всего сулит расстройство, так как к празднованию уже почти все готово, а тут такая неожиданность. Покупая китайскую гирлянду, следует помнить, что в отличие от механизмов других производителей, она весьма ненадежна и может выйти из строя в любой момент. Основные слабые места ее следующие:

• Крайне тонкие провода. Они многожильные, каждая жила без преувеличения толщиной в волос, следовательно, соединять их очень трудно и неудобно. Равно как и припаивать.
• Часто выходящие из строя тиристоры. Они отвечают за смену режимов мигания, что, собственно, и создает праздничное настроение.
• Лампочки. Независимо от их вида - обычные они или светодиодные, лампы могут перегореть. Если гирлянда перестала мигать, например, зеленым светом, в то время как остальные в порядке, то, скорее всего, пришла в негодность зеленая лампочка. Но может быть и отсоединение провода от ножек светодиода определенного цвета.

Для обнаружения неисправности нужно осмотреть гирлянду. Если причина кроется в поломке какой-то детали, придется искать ее отечественные аналоги. Хотя лучше будет переделать всю схему - так механизм станет надежней и сможет прослужить не один год.

Устранение неисправностей

Учитывая все особенности китайской продукции, для исправления поломки не понадобится много времени. Но в будущем все-таки лучше проверять праздничные атрибуты заранее, чтобы неприятные сюрпризы не заставали врасплох накануне праздника.

Перед началом ремонта необходимо убедиться, что изделие отключено от сети. А также нужно заранее подготовить необходимые материалы - изоленту, мультиметр, кусачки, нож и другие (конкретнее можно будет сказать после диагностики повреждения).

Соединение проводов

Разрыв провода найти довольно просто. Необходимо тщательно просмотреть гирлянду по всей ее длине , соблюдая аккуратность, чтобы не добавить новых повреждений. Если провод оторвался от лампочки с одной стороны, можно не мучиться с пайкой и отсоединить его и с другого контакта, а потом просто скрутить два конца вместе. При общем количестве в 100−500 лампочек отсутствие одной останется незамеченным. И хотя напряжение на остальные элементы возрастет, так как в последовательной цепи оно делится поровну, разница все же будет незначительной и на ускорение износа деталей гирлянды не повлияет.

Чтобы соединить два конца, надо сперва их зачистить от изоляции. Вот тут может быть проблема. Дело в том что провод имеет несколько очень тонких жил, которые практически впаяны в изоляцию. Счищать ножом нужно очень осторожно, чтобы не повредить их, хотя все равно одна-две обязательно оторвутся или срежутся. Но это не критично, без них гирлянда тоже будет отлично работать.

Зачищенные концы скручивают вместе и обматывают изолентой. Можно спаять и заизолировать, главное, добиться относительной надежности крепления.

Замена лампочки

Перегоревший светодиод можно вычислить при помощи мультиметра. Замену ему можно как купить отдельно , так и снять со старой нерабочей гирлянды, если такая имеется. После этого новая деталь припаивается на свободное место, а контакты изолируются.

Если провода и лампочки проверены, все исправно, а гирлянда до сих пор не работает или работает некорректно, то проблема в блоке управления. Возможно, там отломились контакты или пришла в негодность какая-то деталь. При отсутствии предохранителя - в самых дешевых моделях - детали могли перегореть при скачках напряжения.

Ремонт микросхемы

В любом случае необходимо проверить все детали мультиметром. При выходе из строя какой-то из них можно поступить двумя способами:

• Подыскать в магазинах или интернете замену. Чтобы правильно подобрать деталь, нужно посмотреть маркировку на корпусе и купить соответствующую или аналогичную.
• Собрать всю схему самостоятельно. Это предпочтительнее, так как своими руками можно спаять качественное изделие, которое сможет прослужить гораздо дольше китайского конвейерного продукта. Правда, этот вариант уже гораздо сложнее и для людей, не занимающихся электроникой, не подойдет.

Схема гирлянды на светодиодах выглядит примерно так. Ее можно усовершенствовать, а можно упростить. Но легче, конечно, купить новую гирлянду, если есть такая возможность.

При этом предпочтение лучше отдавать если и китайским производителям, то хотя бы выбирать не самый дешевый вариант. Изделия из Китая подороже имеют вполне высокое качество и гораздо менее подвержены поломкам.

Вот и Новый год скоро! На прилавках магазинов рядом с мандаринами, конфетами и шампанским появляются елочные игрушки: разноцветные шары, мишура, всевозможные флажки, бусы и, конечно же, электрические гирлянды.

Обычную гирлянду из разноцветных лампочек, пожалуй, и не купить. Зато различных мигалок, в основном китайского производства, просто не счесть. Микроскопические лампочки могут располагаться на куске картона или вплетаются в ковер из проводов, которым можно украсить сразу целое окно.

Елочные гирлянды тоже отличаются большим разнообразием, прежде всего внешним оформлением, дизайном. Стоимость подобных гирлянд невелика, как, собственно, и мощность лампочек.

Большинство гирлянд имеют маленькую пластмассовую коробочку с одной кнопкой, шнуром с сетевой вилкой и проводами, идущими на гирлянду разноцветных лампочек. Оформление гирлянды может быть самым разнообразным.

Самый простой, и дешевый вариант состоит из микроскопических лампочек, вставленных . На обратной стороне упаковочной коробки написана инструкция по замене лампочек и правила техники безопасности, хотя запасных лампочек не прилагается. Именно такие гирлянды продаются в сети магазинов «Все по 38», правда, в последнее время уже по сорок рублей.

Рисунок 1. Гирлянда за сорок рублей

Гирлянды другого фасона имеют на лампочках небольшие пластиковые плафончики, например, в виде прозрачных цветков с лепестками. Но коробочка с кнопкой остается той, же самой, хотя цена гирлянды доходит рублей до двухсот. Попробуем открыть коробочку, и посмотреть, что же там внутри.

Рисунок 2. Внешний вид контроллера гирлянды с тремя тиристорами

В нижней части рисунка показаны два провода, это как раз подключение устройства к сети. Здесь же находится кнопка, с помощью которой переключаются режимы работы. В верхней части можно увидеть три тиристора и провода, отходящие к гирляндам.

В середине платы находится , - такая черная капля, установленная на маленькой печатной плате. Плата имеет контактные площадки, с помощью которых контроллер впаивается в основную плату.

Сколько тиристоров на плате

К выходам микроконтроллера подключаются управляющие электроды тиристоров, которые включают гирлянды лампочек. Микроконтроллер имеет четыре выхода, но часто, вместо четырех тиристоров на плате установлено только три, а в некоторых случаях всего два.

Необходимый визуальный эффект достигается подключением гирлянд и расположением лампочек: в одной гирлянде запаяны лампочки двух, а то и трех цветов. Как раз такая плата и показана на рисунке 2.

Если посмотреть на эту плату со стороны печатного монтажа, то можно увидеть, что три тиристора запаяны, а под четвертый имеются отверстия с залуженными контактными площадками, как показано на рисунке 3. В некоторых случаях отверстия даже не просверлены, мол, кому заблагорассудится, просверлит сам.

Рисунок 3. Плата контроллера гирлянды. Свободное место для тиристора

Здесь следует заметить такую особенность: если выход контроллера никуда не подключен, это вовсе не означает, что он нерабочий. Программа во всех контроллерах прошита, видимо, одна и та же, все выходы контроллера задействованы.

В этом легко убедиться с помощью стрелочного тестера. Если померить постоянное напряжение на свободной ноге, то стрелка будет скакать, дергаться и отклоняться вместе с миганием других гирлянд. Достаточно просто запаять в плату недостающий тиристор, и, пожалуйста, получаем полноценную четырехканальную гирлянду.

Тиристор можно взять со старой неисправной платы (бывает, что в негодность приходит контроллер) или за сорок рублей купить дополнительную гирлянду и оттуда извлечь тиристор. Для хорошего дела расходы крайне незначительны!

Принципиальная схема гирлянды

По печатной плате несложно составить принципиальную схему. Существуют две разновидности схем, несколько отличающиеся друг от друга. Первый, наиболее совершенный вариант показан на рисунке 4.

Рисунок 4. Контроллер китайской гирлянды. Вариант 1

Питание всей схемы осуществляется через VD1…VD4. Гирлянды питаются пульсирующим напряжением и включаются контроллером через тиристоры VS1…VS4. Резистор R1 и микроконтроллер DD1 образуют делитель напряжения, на выходе которого получается напряжение 12В.

Конденсатор C1 сглаживает пульсации выпрямленного напряжения. Через резистор R7 сетевое напряжение подается на вход контроллера 1 для синхронизации схемы с частотой сети 220В, что позволяет осуществлять фазовое управление тиристорами. Эта синхронизация позволяет осуществлять плавное зажигание и угасание гирлянд. Именно такие платы можно встретить в дорогих гирляндах.

Плата, показанная на рисунке 3, собрана по несколько упрощенной схеме, которая показана на рисунке 5.

Рисунок 5. Контроллер китайской гирлянды. Вариант 2

Сразу бросается в глаза, что тиристоров всего три штуки, а от выпрямительного моста остался всего один диод. Также исчезли резисторы из управляющих электродов тиристоров. Но, в целом, потребительские свойства остались теми же, что и в предыдущей схеме, несмотря на то, что лампочки зажигаются только тогда, когда на верхнем проводе схемы присутствует положительный полупериод сетевого напряжения. Без выпрямительного моста получается однополупериодное выпрямление.

Этот вариант схемотехнического решения присущ тем гирляндам, которые «все по сорок». Вот, собственно, и все, что можно сказать о схемотехнике китайских елочных гирлянд.

Как подключить мощные лампы

Мощность гирлянд невелика, лампочки просто микроскопические, кроме домашней елки вряд ли куда еще подойдут. Но иногда требуется подключить гирлянду с мощными лампами накаливания, например для декоративной подсветки фасадов зданий. Такая доработка уже была приведена в статье . Схема доработанной гирлянды показана на рисунке 8 в упомянутой статье.

Если не хочется переделывать плату

Гораздо проще обойтись без переделки платы контроллера. Все, что придется сделать, это изготовить четыре мощных выходных ключа с оптронными развязками и присоединить их вместо маломощных гирлянд. Схема силового ключа показана на рисунке 6.

Рисунок 6. Мощный силовой ключ с оптронной развязкой

Собственно, схема типовая, работает безотказно, никаких подводных камней в себе не содержит. Как только засвечивается светодиод оптрона MOC3021, открывается маломощный оптронный тиристор и через выводы 4, 6 и резистор R1 соединяются управляющий электрод и анод симистора BTA16-600. Симистор открывается и включает нагрузку, в данном случае гирлянду.

Оптрон следует применить без встроенной схемы CrossZero (детектор перехода сетевого напряжения через ноль), например, MOC3020, MOC3021, MOC3022, MOC3023. Если оптрон имеет узел CrossZero, то схема РАБОТАТЬ НЕ БУДЕТ! Об этом забывать не следует.

Симистор BTA16-600 обладает следующими параметрами: прямой ток 16А, обратное напряжение 600В. При токе 5А и напряжении 220В мощность нагрузки уже целый киловатт. Правда, потребуется установить симистор на радиатор.

Металлическая подложка изолирована от кристалла, о чем говорит буква А в маркировке симистора. Это дает возможность устанавливать симисторы на радиатор без слюдяных прокладок и изоляторов для винта. Кстати, именно эти симисторы стоят в регуляторах мощности бытовых пылесосов, при этом радиатор обдувается потоком воздуха на выходе пылесоса.

Если мощность нагрузки не более 400Вт, то можно обойтись и без радиатора. Цоколевка симистора показана на рисунке 7.

Рисунок 7. Цоколевка симистора BTA16-600

Этот рисунок будет совсем не лишним при сборке схемы силового ключа. Все четыре силовых ключа, лучше всего, собрать на общей печатной плате. Резистор R лучше собрать из двух резисторов мощностью по 2Вт, что позволит избежать их чрезмерного нагрева. Максимальный ток входного светодиода оптрона 50мА, поэтому ток в 20…30мА обеспечит его долговременную безотказную работу.

Рисунок 8. Подключение силовых ключей к плате контроллера

В целом все понятно и просто. От контроллера отпаиваются гирлянды, а вместо них запаиваются входные цепи силовых ключей. При этом не требуется никакого вмешательства в печатный монтаж контроллера. Исключение составляет только запаивание дополнительного тиристора, при условии, что его удастся найти. Также придется несколько умощнить сетевой шнур с вилкой, поскольку оригинальный имеет очень маленькое сечение.

При правильном монтаже и исправных деталях схема не нуждается в настройке. Конструкция устройства произвольная, лучше всего в металлическом корпусе, подходящих размеров, который будет выполнять роль радиатора для симисторов.

С целью обеспечения электробезопасности устройство следует включать через автоматический выключатель, или хотя бы плавкий предохранитель.

Традиция зажигать огни на рождественской елке зародилась задолго до появления электричества, поэтому в качестве такого украшения изначально использовались специальные свечи. Они были чрезвычайно пожароопасными, и нередко праздник заканчивался трагедией. В частности, известны случаи, когда «рождественские пожары» превращали в пепел целые городские кварталы или уносили человеческие жизни. Ситуация кардинально изменилась, как только появились электрические гирлянды.

Немного истории

До середины прошлого века найти в советских магазинах, за исключением Москвы и пары-тройки других крупных городов, было крайне сложно. Именно поэтому единственной возможностью устроить иллюминацию в квартире была самодельная елочная (схема подключения лампочек была известна каждому школьнику) такие украшения делались довольно просто. Обычно достаточно было уметь пользоваться паяльником. С его помощью в гирлянду последовательно соединялись несколько обычных маленьких лампочек от или подсветки радиоприемника.

Позже в продаже появились самые разные светящиеся новогодние украшения, состоящие из малогабаритных патронов и плафонов разной формы. В них вкручивались цветные или прозрачные миниатюрные лампы накаливания, которые горели постоянно, пока гирлянда была подключена к сети.

Мигалки и моргалки

Со временем схема елочной гирлянды усложнилась. Она «научилась» мигать, а также появились музыкальные варианты. В качестве базы для создания таких украшений использовались довольно простые микросхемы К-155 и К-561, а в роли задающего такт генератора выступали детали, используемые в старых синтезаторах, типа УМС8-01. Такие варианты были довольно интересны, но позже они уступили место более продвинутым моделям, позволяющим создавать на елке оригинальное светомузыкальное оформление.

Мигающая новогодняя иллюминация для квартиры

Самая простая схема елочной гирлянды с периодически включающимися и отключающимися лампочками может быть изготовлена своими руками буквально за полчаса. Частота мигания устанавливается подбором резистора R2 (в отключенном состоянии) с нужным сопротивлением.

Для небольшой новогодней гирлянды достаточно заменить тиристор КУ 2001Л на КУ 107Б, снизив таким образом ее мощность.

Схема елочной гирлянды с плавным переключением

Чтобы создать самую простую конструкцию автомата световых эффектов, не потребуется особых усилий и знаний. Ниже представлена схема елочной гирлянды с плавным миганием лампочек.

Частоту их переключения регулирует мультивибратор, который собран на элементах DD 1.3, DD 1.4. При этом сдвиг момента открывания тиристора VD 6 от старта полупериода сетевого напряжения происходит по причине задержки переключения инверторов на логических элементах DD 1.1 и DD 1.2.

Стартовый сдвиг фазы напряжения, который определяет яркость свечения ламп гирлянды, устанавливают посредством резистора R6, а желаемой частоты переключения мультивибратора добиваются с помощью устройства R8.

При налаживании праздничной гирлянды сначала отключают один из 2 выводов диода VD 11 и отлаживают регулятор мощности таким образом, чтобы при сдвиге движка резистора R6 освещенность ламп изменялась от 0 до номинального значения. После подключения диода VD 11 посредством R8 устанавливается желаемая частота, с которой должны мигать электрические гирлянды, изготовленные по предложенной схеме.

Украшение из светодиодов. Что потребуется?

Изготовить такой новогодний декор для дома довольно просто. Для этого понадобятся:

• нужное количество разноцветных светодиодов (20 мА);
• блок питания 6 В;
• электропровод сечением 0,25 или 0,5 мм;
• резистор на 100 Ом;
• канифоль для паяльника;
• канцелярский или кухонный нож;
• паяльник;
• пистолет для герметика;
• припой;
• силиконовый прозрачный герметик.

Как сделать елочную гирлянду из светодиодов

Сначала необходимо решить, на каком расстоянии будут располагаться диоды. Затем поступают следующим образом:

Дизайн

Разобравшись с технической стороной создания новогодних световых гирлянд, имеет смысл познакомиться с некоторыми креативными идеями их оформления.

Самый простой и оригинальный вариант - использовать разноцветные шарики из ниток, в которые затем будут вставляться лампочки. Для их изготовления нужно развести клей ПВА в воде в пропорции 1:1. Затем требуется надуть небольшой воздушный шарик диаметром 6-7 см и смазать его поверхность вазелином или растительным маслом. Далее следует смочить нить в клеевом растворе и обмотать ею основу. При этом важно оставить небольшой незамотанный участок для того, чтобы можно было вставить лампочку. Когда клей высохнет, шарик протыкают иглой и осторожно извлекают через щель. Таким образом изготавливают нужное количество «плафонов» для лампочек.

Для создания декора для гирлянды подойдут и обычные Их можно покрыть золотистой или серебристой краской из аэрозольного баллончика, а затем сделать крестообразный надрез на донышке для встраивания лампы.

Проявив креативный подход, можно использовать для создания гирлянды самые неожиданные предметы. Например, 10-12 воланов для бадминтона. У них нужно удалить «головки», раскрасить перья или наклеить на них блестки, после чего вставить лампочки. Можно также изготовить цветы из бумаги. При этом могут подойти даже обычные цветные салфетки.

Теперь вы знаете, как самостоятельно изготовить переключатель елочных гирлянд и собрать такое новогоднее украшение из самых простых составляющих.
