Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.
На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1) ,

• Amax – максимальный расход литров воды в минуту;
• К – коэффициент, который зависит от мощности двигателя насоса;
• Pmax – давление при выключении насоса, бар;
• Pmin – давление при включении насоса, бар;
• Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

• чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
• поврежденную мембрану можно восстановить в сервисном центре;
• поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
• исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
• достаточность объема бака нужно определить до его установки в систему.

Любая система водоснабжения, даже собранная идеально и из самого качественного оборудования, может испытывать неполадки в работе.

Наиболее часто встречающаяся проблема – снижение давления в системе, из-за чего вода не может добраться до водоразборного пункта.

Для решения этой проблемы используется – устройство, накапливающее воду и содержащее сжатый воздух.

Именно за счет последнего оно и работает: вода набирается в аккумулятор насосом, после чего выталкивается в систему за счет давления воздуха. Это позволяет давлению воды в системе водоснабжения всегда находиться на одном уровне.

Чтобы все работало без неполадок, нужно правильно подключить агрегат к источнику воды – скважине, колодцу или водопроводу. Сделать это своими руками можно несколькими способами.

Монтаж с погружным насосом

Схема подключения гидроаккумулятора к скважинному насосу. (Для увеличения нажмите) В случае, если вода в системе водоснабжения берется из скважины, насос, качающий воду в гидроаккумулятор, располагается под землей.

Главная особенность такой схемы подключения – наличие в системе обратного клапана.

Благодаря этому приспособлению накачанная вода не сможет утечь обратно в скважину.

Монтаж обратного клапана осуществляется до подключения остальных элементов системы. Устанавливается он прямо на насос одним концом, к другому же подключается трубопровод, идущий к гидроаккумулятору.

происходит в следующем порядке:

1. Измеряется глубина, на которую предстоит опустить насос так, чтобы он не доставал до дна колодца или скважины примерно на 30 см. Для измерения используется веревка с грузом.
2. Насос с подключенным клапаном опускается в скважину и фиксируется страховочным тросом.
3. Труба от насоса, выходящая на поверхность, подключается к через штуцер.
4. К тому же штуцеру подсоединяется гидроаккумулятор, водопровод потребления и система управления. Таким образом, понадобится пятиразъемный штуцер.

Примите во внимание: очень важно сделать все соединения герметичными, для чего можно использовать ленту ФУМ или обычную паклю, пропитанную герметиком.

Установка с поверхностным насосом

Если вода в систему накачивается из водопровода и погружение насоса не требуется, его можно установить рядом с самим аккумулятором.

В своей сути схема подключения при этом не меняется, но есть некоторые нюансы, которые важно знать.

Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может требоваться разный показатель давления воды, но стандартным для небольших систем водоснабжения с малым количеством точек водозабора является давление в 1,5 атм.

Если в системе есть оборудование, требующее высокого давления, этот показатель можно увеличить до 6 атм, но не больше, так как более высокое давление будет опасным для труб и их соединительных элементов.

Определение критического давления

Исходя из рабочего значения определяют, каким должно быть минимальное давление, то есть такой показатель, при котором начнет работать насос.

Это значение устанавливают при помощи реле, после чего должно быть замерено давление в пустом гидроаккумуляторе.

Результат должен быть ниже критического значения на 0,5 – 1 атм. После этого собирается система.

Центром ее, как и в предыдущем случае, будет являться пятиразъемный штуцер, к которому друг за другом подключаются:

• сам гидроаккумулятор;
• труба от насоса, подключенного к источнику воды;
• бытовой водопровод;
• реле;
• манометр.

Подключение реле давления

Чтобы реле правильно работало, его нужно не только правильно подключить к штуцеру, но и настроить.

Для его функционирования нужно электричество.

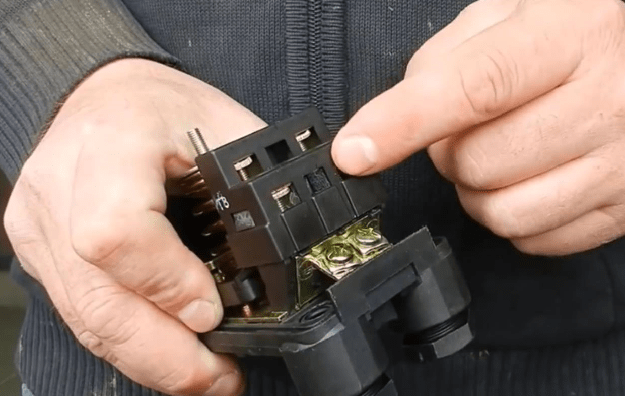

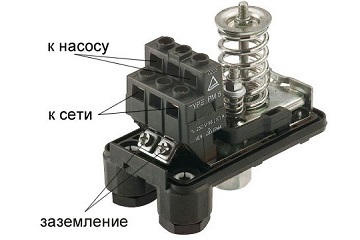

С устройства снимается верхняя крышка, под которой находятся контакты для подключения реле к сети и к насосу.

Обычно контакты подписаны, но могут и не иметь обозначений. Если вы не уверены, куда что подключается, лучше обратиться к профессиональному электрику.

Насосная станция

Насосная станция – это комплекс оборудования, который включает в себя мощное перекачивающее оборудование, гидроаккумулятор и контролирующие приборы.

Как следствие, схема подключения в таком случае не отличается от подсоединения к обычному насосу.

Если станция рассчитана на большие объемы воды – например, в случае питания нескольких домов от одной скважины – подключение несколько усложняется.

В таком случае используется несколько насосов и два штуцера – к одному подключается перекачивающая система, а ко второму – первый штуцер и остальное оборудование.

Гидроаккумулятор может подключаться не только к скважине или водопроводу для системы водоснабжения, но и к отопительной системе. Функции агрегата в таком случае будут несколько другими, хотя принцип действия не меняется.

Смотрите видео, в котором специалист подробно разъясняет, как подключить гидроаккумулятор к системе водоснабжения своими руками:

Основные элементы автономной насосной станции - насос, накопительная емкость, реле давления для гидроаккумулятора и . Напорный агрегат накачивает заданный объем воды в сеть. Гидроаккумулятор накапливает и поддерживает постоянный напор для подачи воды потребителю. Узел управления обеспечивает стабильный цикл работы оборудования системы холодного водоснабжения. Рассмотрим подробнее, где применяется и как настроить гидроаккумулятор и реле давления.

Реле регулирует включение и отключение устройства, подающего воду в гидробак

Гидроаккумулятор в системе холодного водоснабжения

Прямое подключение погружного или поверхностного насоса является причиной нестабильного водоснабжения. Напорный агрегат работает вхолостую при минимальном водопотреблении. Наличие гравитационного или пневматического накопителя в системе не требует постоянной работы первичного нагнетателя давления. Резервная емкость поддерживает постоянный расход воды на хозяйственно-питьевые нужды. Запас воды снижает зависимость индивидуального водоснабжения от внешних факторов.

Гравитационная конструкция гидроаккумулятора представляет собой атмосферную емкость с поплавковым датчиком уровня. Открытый бак устанавливают на чердаке дома, выше точек отбора воды. Напор в системе создает вес столба жидкости. Работой насоса управляет поплавковый механизм или датчики уровня.

Фото: насосная станция с гидроаккумулятором

Современные гидравлические накопители для автономного водоснабжения работают благодаря избыточному давлению в воздушной камере. Принцип работы пневматических аккумуляторов построен на взаимодействии сжатого воздуха и воды. Насос накачивает воду в резиновую грушу, которая находится внутри корпуса. Объем воздушной камеры уменьшается, а давление возрастает. В промежутках между включениями агрегата, воздух выталкивает запас воды из мембраны в сеть потребителя.

Вода не соприкасается с внутренними стенками герметичного баллона. Воздушная камера отделяет мембрану от металлического корпуса. Если гидроаккумулятор используют в системе питьевого водоснабжения, то материалом мембраны служит химически нейтральный каучук. При использовании бака аккумулятора в системе отопления или горячего водоснабжения используют мембраны с высокой сопротивляемостью к воздействию высоких температур.

Существуют вертикальные и горизонтальные модели пневматических аккумулирующих баков различной емкости. Схему подключения гидроаккумулятора определяет тип насоса и модель накопителя. Горизонтальные баки используют для выносных поверхностных агрегатов. Нагнетатель давления устанавливают на платформу, в верхней части корпуса накопителя (т.е. баллон находится ниже самовсасывающего насоса).

Насосные станции с погружными агрегатами комплектуют вертикальными накопителями. Гидроаккумулятор находится выше уровня установки глубинного насоса.

Объем гидропневматического бака-накопителя зависит от часового расхода воды, мощности и частоты включения насоса, высоты системы трубопроводов. Чем больше расход воды и меньше перепад давлений на включение/выключение насоса, тем больше вместимость гидроаккумулятора.

Фото: типовая схема автономного водоснабжения из скважины

Конструктивные элементы гидроаккумулятора:

• герметичный металлический корпус, предназначенный для работы под давлением (1,5÷6 атмосфер);
• эластичная мембрана - внутренняя емкость для запаса воды;
• фланец с клапаном для крепления мембраны к корпусу и заполнения ее водой;
• ниппель для закачки воздуха в воздушную камеру баллона;
• клапан для сброса воздуха из водяной камеры (для гидроаккумуляторов, объем которых превышает 100 литров);
• кронштейн для крепления небольшой емкости на стене или опорные ножки, с установочными резиновыми прокладками для моделей большей вместимости;
• в комплект горизонтального бака входит опорный кронштейн для совместной установки поверхностного насоса с гидроаккумулятором и реле давления.

Важно! Первичное заполнение гидравлического баллона аккумулятора водой производят постепенно, чтобы не повредить целостность груши, т.к. после хранения стенки резиновой мембраны обычно склеиваются.

Насосная станция поможет достигнуть полноценного автономного водоснабжения дачи

Расчет объема гидроаккумулятора

Методика подбора гидроаккумулятора предназначена для индивидуальных домов, которые потребляют большое количество воды (канализация, ванная, душ, несколько смесителей, биде, стиральная и посудомоечная машина). По количеству точек водоразбора определяют суммарный коэффициент потребления и максимальный расход воды на хозяйственно-питьевые нужды. Объем гидроаккумулятора определяют по формуле:

V - объем гидроаккумулятора, л;
Qмакс - максимальный расход воды на хозяйственно-питьевые нужды, л/мин;
а - количество пусков системы в час (рекомендуемое значение 10 пусков);
Рмин - давление включения насоса, атм.;
Рмакс - давление выключения насоса, атм.;
Ро - давление воздушной камеры гидроаккумулятора, атм.

Конструкция водоснабжения состоит из: 1 - гидроаккумулятора; 2 - насоса; 3 - реле давления; 4 обратного клапана; 5 - электропитания

Стандартную установку водоснабжения для небольшого дома с сезонным проживанием, как правило, оснащают гидроаккумулятором емкостью 24 литра. Для дома с количеством точек разбора более трех выбирают накопитель объемом 50 литров. Причем в техническом паспорте оборудования производитель указывает общий объем баллона (воздушная камера в том числе).

Регулировка рабочего давления гидроаккумулятора

Для бытового водоснабжения одноэтажных домов, величина давления в одну атмосферу считается достаточной. Однако следует учитывать, что давление воздуха воздушной камеры должно превышать величину статического давления наиболее высокой точки отбора воды.

Максимальное значение давления отключения зависит от напорной характеристики насоса. Напор, который нагнетает насос, разделенный на 10, соответствует значению верхнего порога срабатывания для системы автоматического водоснабжения. Поправку делают на линейное гидравлическое сопротивление, реальное напряжение электрической сети, техническое состояние оборудования и высоту системы водоснабжения дома.

Комплектующие для регулировки давления воды в гидробаке

Рекомендуемая разница между давлением включения и выключения насоса для автономного водоснабжения составляет 1,0÷1,5 атмосферы. Увеличение заводской настройки (1,5 атмосферы) уменьшит резервный объем и повысит напор в системе. Высокое давление холодного водоснабжения увеличивает расход, приводит к нерациональному использованию энергоресурсов.

Формула для расчета величины требуемого давления в гидроаккумуляторе:

H max - высота в метрах от центральной линии гидроаккумулятора до верхней точки отбора воды (для двухэтажного частного дома 6÷7 метров).

Давление воздуха в воздушной камере демпферной емкости проверяют и регулируют перед установкой, при сбое настроек или нарушении режима работы водоснабжения. Во время регулировки питание насосной станции отключают от сети, воду из гидроаккумулятора сливают.

Все элементы скрепляются между собой при помощи фитингов

Пневматический клапан воздушной камеры расположен под декоративным колпачком на корпусе бака. Соответствие или отклонение давления от заданных рабочих параметров определяют при помощи манометра, подключенного к золотнику. По результатам замера стравливают избыток воздуха или подкачивают давление воздушной камеры автомобильным насосом.

Если регулировка рабочих параметров гидроаккумулятора не принесла желаемого результата, то проверяют параметры настройки реле давления.

Устройство реле для гидроаккумулятора

Реле управляет работой насоса и регулирует наполнение пневмогидравлического накопителя. Прибор объединяет, контролирует и регулирует работу оборудования системы холодного водоснабжения.

Внешний вид узла управления работой насоса напоминает небольшую пластиковую коробку. Прибор монтируют у входа в бак-накопитель. Реле давления для гидроаккумулятора состоит из механической и электрической части.

Реле для гидроаккумулятора в разобранном виде

Элементы стандартной конструкции:

• пластиковый корпус (крышка с винтами и основание);
• металлическая крышка мембраны (с гайкой для присоединения к трубопроводу);
• резиновая мембрана;
• латунный поршень;
• две шпильки с резьбой и гайками;
• большая и малая регулировочные пружины;
• металлическая пластина основания;
• шарнирная платформа;
• электрический контактный узел с плоской пружиной;
• муфты для зажима кабеля;
• клеммная колодка.

Конструкция и его регулировка

Пружинный регулировочный механизм и коробку подключений защищает пластиковая крышка. Металлическую пластину основания снизу поддерживает пластиковый корпус. Основание отделяет рабочий орган (мембрана с поршнем) от исполнительного механизма (шарнирная платформа, две регулировочные пружины на шпильках и электрический контактный узел).

Электрическую часть реле представляет двухконтактное реле коммутации электрических цепей. Ножки электрического контактного узла зажаты между металлической пластиной основания и пластиковым корпусом. Две муфты для зажима кабеля (от сети и линия электропитания насоса) и узел подключения реле к гидроаккумулятору расположены на основании пластикового корпуса.

Стандартный диаметр подводящего патрубка ¼ дюйма. Со стороны прибора внутреннее сечение гайки крепления к переходнику ограничено резиновой мембраной. Возвратно-поступательное движение эластичной перепонки сообщается латунному поршню, который передает усилие шарнирной металлической платформе.

Манометр используется для измерения давления воды

Сверху, на подвижный край платформы, давят большая и малая пружина, которые противодействуют усилию поршня. Степень сжатия большой пружины регулирует момент включения насоса. Диапазон деформации малой пружины обеспечивает отключение напорного агрегата.

Способы подключения реле к гидроаккумулятору

Различают схемы подключения реле давления к гидроаккумулятору по воде и электричеству.

Как подключить реле давления по воде?

Соединительный патрубок узла подключения реле давления гидроаккумулятора к трубопроводу жестко зафиксирован. Прибор монтируют в собранном состоянии. Перед началом сборки нужно обеспечить достаточное пространство для вращения корпуса при монтаже реле давления.

Устройство навинчивают на отдельно врезанную в трубопровод резьбу или производят монтаж непосредственно на выходной патрубок гидроаккумулятора через специальный фитинг. Штуцер с пятью выходами позволяет установить контрольный манометр рядом с прибором управления работой насоса.

Подключение проводов к реле гидроаккумулятора

Как подключить реле к гидроаккумулятору по электрической части?

Прямое включение реле давления производят от сети 220В при условии, что сила рабочего тока насоса не превышает 10 Ампер.

Перед подключением кабеля с прибора снимают защитную пластиковую крышку. Электрический кабель линии питания или насоса заводят в соответствующую муфту. Снаружи провод фиксируют гайкой с обжимным пластиковым кольцом. Обозначение групп контактов указано на корпусе. Конец кабеля разделяют на жилы. Фазу, нейтраль, заземление зачищают от изоляционной оплетки и подсоединяют к клеммам группы контактов.

Важно! Электромонтажные и регулировочные работы проводят при отключенном от сети оборудовании. Подключение электрической части выполняют с соблюдением нормативных правил технической эксплуатации и техники безопасности в электроустановках.

Реле автоматизирует работу насосной станции и отключает подачу воды при достижении заданной отметки

Правила регулировки реле гидроаккумулятора

Реле контролирует минимальное и максимальное давление в баке-аккумуляторе, поддерживает разницу давления при включении/отключении насоса. Предел допустимых настроечных значений реле зависит от часового расхода и мощности насоса.

Характеристики заводской настройки указаны в техническом паспорте изделия. Стандартное значение настройки реле давления для систем водоснабжения - 1,0÷5,0 атмосфер. Стартовое давление - 1,5 атмосферы. Диапазон работы двигателя насоса - 2,5 атмосферы. Максимальное давление отключения агрегата - 5,0 атмосфер.

Если заводские настроечные параметры не актуальны или произошел сбой работы установки, то настройку и регулировку реле давления воды проводят самостоятельно, с помощью манометра. Контрольно-измерительный прибор устанавливают на коллекторе гидроаккумулятора. Коррекцию производят по показаниям манометра, после того, как насос отключится. Перепад давления создают открытием крана в ближайшей к гидроаккумулятору точке отбора воды.

Подключение блока автоматики к погружному насосу

Настройку гидроаккумулятора проводят под давлением, без отключения насосной станции от электропитания. Насос должен заполнить накопительную емкость и поднять давление в сети. Когда реле сработает и отключит двигатель агрегата, необходимо снять пластиковую крышку корпуса и полностью ослабить степень натяжения малого пружинного механизма.

Как отрегулировать реле на минимальное давление включения насоса?

Настройка большой регулировочной пружины:

• прижимную гайку вращают по часовой стрелке, чтобы увеличить стартовое давление;
• ослабление натяга - уменьшает давление срабатывания реле и включения двигателя;
• для проверки результата регулировки открывают водопроводный кран и сливают воду до момента включения насоса.

Регулировка осуществляется с помощью двух гаек: большой и малой

Как отрегулировать по давлению отключения насоса?

Настройка малой регулировочной пружины:

• гайку на шпильке малой пружины закручивают, чтобы увеличить разницу давления;
• ослабление натяга позволяет понизить давление отключения двигателя;
• результат коррекции проверяют пробным включением насоса.

Если показание манометра совпадает с требуемым значением при включении/выключении двигателя, то регулировка завершена. При невозможности регулировки действующего прибора своими силами, пользуются услугами квалифицированных специалистов или покупают новый прибор. Если решено купить реле давления для гидроаккумулятора, то обращают внимание на совместимость работы с насосным оборудованием и способ подключения прибора к электропитанию.

Автоматика с защитой от сухого хода на базе четырех фитингов

Важно! Увеличение стартового значения заводской настройки реле давления гидроаккумулятора (выше 1,5 атмосфер) создает критическую нагрузку на мембрану гидроаккумулятора. Рабочий диапазон насоса изменяют с учетом максимально допустимого давления для водоразборной арматуры. Предельный напор, на который рассчитаны уплотнительные кольца смесителей и кранов, составляет 6 атмосфер.

Давление воздуха воздушной камеры гидроаккумулятора не влияет на работу реле давления и насосной станции в целом. Отсутствие или недостаток воздуха приводит к чрезмерному растяжению мембраны и срабатыванию насоса при каждом отборе воды из системы. Повышенное избыточное давление воздушной камеры уменьшает объем запаса воды в мембране и интервал срабатывания напорной установки. Частое включение-выключение насоса снижает временной ресурс службы агрегата.

Нормальная работа насосной станции возможна при условии, что давление воздушной камеры гидроаккумулятора на 10% ниже давления включения насоса. Грамотная настройка и регулировка реле давления и гидроаккумулятора обеспечит работу насоса без перегрузок, оптимальное заполнение накопителя водой. Комплексный подход к настройке и регулировке оборудования продлит срок службы мембраны и повысит надежность системы автономного водоснабжения.

Видео: обзор реле, сборка насосной группы для подключения

Стабильная, исправно работающая водопроводная сеть – настоящая заслуга хозяина загородного дома. Каждый, кто занимался установкой и обслуживанием автономной системы, знает, как сложно предусмотреть сбои подачи воды, опасные для бытовой техники. Один скачок давления – и возникает риск поломки посудомоечной машины или газового водонагревателя. Чтобы предупредить возможные проблемы, необходимо обратиться к специалистам или подключить гидроаккумулятор своими руками.

Устройство и виды гидроаккумуляторов

Прежде чем заняться подключением , необходимо познакомиться с его составляющими частями и назначением каждой из них.

Гидроаккумуляторы синего цвета предназначены для систем водоснабжения. Расширительные баки для отопительных систем имеют красный цвет

Схема устройства гидроаккумулятора: 1 – корпус из металла, 2 – мембрана, 3 – фланец с клапаном, 4 – ниппель для закачки воздуха, 5 – сжатый воздух, 6 – ножки, 7 – платформа для насоса

Гидроаккумулятором называется металлический резервуар, внутри которого находится мембрана из резины в виде груши. Резиновая (каучуковая) мембрана прикреплена к корпусу фланцем с патрубком.

Гидроаккумулятор накапливает воду, находящуюся под давлением. Давление в бытовых аппаратах (1,5 бара) создается при помощи воздуха, в производственных моделях – инертного газа.

Сжатый воздух можно закачать внутрь корпуса при помощи велосипедного или автомобильного насоса. Когда вода поступает внутрь бака, сжатый воздух предотвращает разрыв груши, оказывая сопротивление. С помощью его происходит и регулировка давления в гидроаккумуляторе. В процессе водоразбора вода из аппарата перемещается в систему.

Гидроаккумуляторы несколько отличаются по своему назначению, поэтому условно их можно разделить на 3 вида:

• Для холодной воды. Подает и накапливает воду, защищает оборудование от гидроударов при скачках давления. Защищает насос от изнашивания в процессе частых включений.
• Для горячей воды. Его отличие – способность функционировать в высокотемпературной среде.
• Для отопительных систем (расширительные баки). Они являются важной частью отопительных систем закрытого типа.

О видах расширительных баков для систем отопления, их плюсах и минусах узнаете из нашей следующей статьи: .

Место гидроаккумулятора в системе водоснабжения

Насос перекачивает воду из скважины, колодца или водопровода по трубам в гидроаккумулятор, а точнее, в резиновую мембрану внутри него. Процесс длится, пока давление не достигнет определенной отметки. Необходимое давление выставляют на реле-регуляторе, обычно это 1-3 атмосферы. По достижении нужного показателя давления насос отключается (автоматически).

Предположим, включили стиральную машину, душ или кран на кухне – вода из мембраны тут же поступает обратно в трубы. В момент, когда давление достигает нижнего порога, срабатывает реле и снова включает насос. Таким образом, цикл начинается заново.

Видеоролик ниже даст полную картину того, как работает гидроаккумулятор:

Частота включения насоса напрямую зависит от объема гидроаккумулятора. Чем больше его бак, тем реже включается насос. Соответственно, чем реже происходит включение насоса, тем дольше служат и фланец с клапаном, и сам насос. Оборудование ставят на пол или монтируют на стену. В любом случае его корпус от эксплуатации не страдает.

Подключение с использованием поверхностного насоса

Рассмотрим поэтапно, как подключить гидроаккумулятор к системе водоснабжения, если используется насос поверхностного типа.

1. Проверка давления воздуха внутри бака. Оно должно быть на 0,2 - 1 бар меньше, чем показатель, обозначенный на реле (для включение насоса).
2. Подготовка оборудования для подключения: штуцер на 5 выходов (служит для соединения гидроаккумулятора, реле, насоса и манометра; еще один выход, пятый, необходим для присоединения трубы водопровода); манометр; пакля с герметиком или лента ФУМ; реле для регулирования давления.
3. Присоединение штуцера к бачку. Местом соединения может быть или жесткий шланг, или фланец, оснащенный пропускным клапаном.
4. Поочередное привинчивание остальных элементов: реле, манометра, трубы, ведущей к насосу.

Тестирование системы на выявление протечек. Особое внимание уделяют соединениям.

Схема подключения поверхностного насосной станции аналогична схеме подключения насоса

Подключая реле-регулятор давления, внимательно изучаем метки. Под крышкой находятся подписанные контакты: «сеть» и «насос». Главное – не перепутать провода. Если под крышкой реле нет меток, для подключения следует вызвать специалиста (электрика).

Во время подключения необходимо следить за герметизацией резьбовых соединений. Для более плотного прилегания используют паклю (технический лен) с герметиком или ФУМ ленту.

Схема подключения с применением погружного насоса

Насос погружного типа отличается тем, что находится в скважине или в колодце, то есть прямо в том месте, откуда вода подается в дом, в данном случае – в гидроаккумулятор.

Схема установки гидроаккумулятора в системе водоснабжения со скважиной

Схема установки гидроаккумулятора с погружным насосом в колодце

Здесь важную роль играет обратный клапан, который страхует систему от поступления воды обратно в скважину (колодец). Обратный клапан монтируют перед трубой, прямо на насос. Для этого в его крышке нарезают внутреннюю резьбу. Следовательно, штуцер будет иметь наружную резьбу со всех сторон. Сначала монтируют обратный клапан, затем происходит подключение гидроаккумулятора в систему водоснабжения.

Примерная схема подключения гидроаккумулятора выглядит следующим образом:

Установив штуцер, необходимо проверить герметичность соединений

Для измерения длины трубы, ведущей от погружного насоса к краю скважины (колодца), применяют веревочку с грузом. Опустив груз на дно, на веревке отмечают верхний край колодца. Вытяну веревку, можно высчитать длину от дна до верхней точки. Вычитаем длину насоса и расстояние от места ухода трубы в землю до верхней точки колодца. Также учитываем расположение насоса: он должен находиться примерно в 20-30 см от дна.

Какую модель гидроаккумулятора выбрать?

Производители, реагируя на запросы потребителей, выпускают оборудование различных размеров. «Коридор» показателей объема – 24-1000 литров. Что необходимо учитывать при выборе?

Объем бака зависит от количества потребляемой воды

Определяющим фактором является количество воды, необходимое для обслуживания дома (возможно, и приусадебного участка). Минимального объема бака – 24 л – достаточно для семьи из 2 человек, если брать во внимание душ, туалет, кухню и полив культур на участке.

Более значительное потребление воды требует бака объемом от 50 л. Следует посчитать, сколько единиц бытовой техники одновременно используют воду, прибавить количество людей, также пользующихся водой, и, исходя их этого, подобрать необходимую модель.

Бывает так, что число пользователей увеличилось или появился новый бытовой прибор, использующий воду. В этом случае следует просто заменить емкость большим по объему баком, так как подключение гидроаккумулятора своими руками – процесс быстрый и несложный.

Одной из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:

• Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
• Зафиксировать уровень, при котором реле управления запускает водяной насос;
• Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Важно! Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Водоаккумуляторное устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке гидроаккумулятора.

С завода устройство приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Как выполняется регулировка реле давления для гидроаккумулятора

Реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора - пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

Важно! Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Поэтому работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

Способ отрегулировать реле давления воды

Регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях - на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

1. Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
2. Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
3. Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

Совет! При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

Поломки и проблемы в работе реле

К положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать - проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не спешите регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

• Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
• Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
• Установить все элементы на место и затянуть крепление;
• Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Даже малознакомый с устройством реле человек сможет легко снять, почистить и отрегулировать прибор, как на видео:

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Заключение

Регулировать пороги срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.
