Произведённая ещё в советские времена ванна из чугуна - изделие прочное, основательное и очень тяжёлое. Однако некогда белая эмаль утрачивает былой блеск, и восстановить её вряд ли получится. Сдать ванну по весу металлолома либо оттащить на свалку - жалко. А что ещё с ней можно сделать? Некоторые владельцы загородных коттеджей и дач предлагают использовать это чугунное изделие с большей пользой: сделать своими руками печь из старой ванны. Согласитесь, это оригинально и рационально. Такая печь сможет украсить усадьбу и дать возможность приготавливать вкуснейшие блюда.

Требующиеся материалы и инструменты

Чтобы самостоятельно построить печку из чугунной ванны, нужно будет запастись необходимыми инструментами.

Вот их исчерпывающий перечень:

• болгарка (угловая шлифовальная машина), а также диски к ней (зачистные и отрезные);
• электродрель и набор свёрл;
• оборудование, позволяющее производить газовую резку металлических элементов (при его наличии);
• гаечные ключи разных размеров, молоток и пассатижи;
• лом и лопата;
• ёмкость, где будет замешиваться раствор;
• шпатель и мастерок;
• инструмент для проведения измерений: уровень строительный, отвес, рулетка, уголок металлический;
• аппарат для проведения сварки (будет нужен, чтобы монтировать дымоход), а также электроды к нему и защитная маска;
• ножовка для работы по дереву.

Основной элемент печи - чугунная ванна. Однако печь имеет значительный вес, поэтому у неё должен быть фундамент. Для его строительства необходимо определённое количество песка, цементного раствора, кирпича, а также глины и воды.

Сделать печь из чугунной ванны гораздо дешевле и выгоднее, чем покупать новую

Кроме того, будут нужны:

• уголок (металл);
• металлический лист (4 миллиметра);
• решётка определённого размера;
• труба, необходимая для изготовления дымохода (длина - от 2 до 3 м, диаметр - от 10 до 12,5 см, толщина стенок - от 3 мм);
• петли, предназначенные для дверок;
• сетка-рабица;
• плёнка из полиэтилена (необходима, чтобы проводить гидроизоляцию фундамента);
• доска (толщина - от 2 до 2,5 см);
• рейки (2 на 2 см);
• гвозди.

Изготовление печи из старой ванны своими руками: пошаговая инструкция

Итак, давайте рассмотрим, как можно самостоятельно сделать печь из чугунной ванны.

Для загородного дома можно изготовить печь из старой чугунной ванны, которая по своей прочности и сроку службы не будет уступать моделям с завода

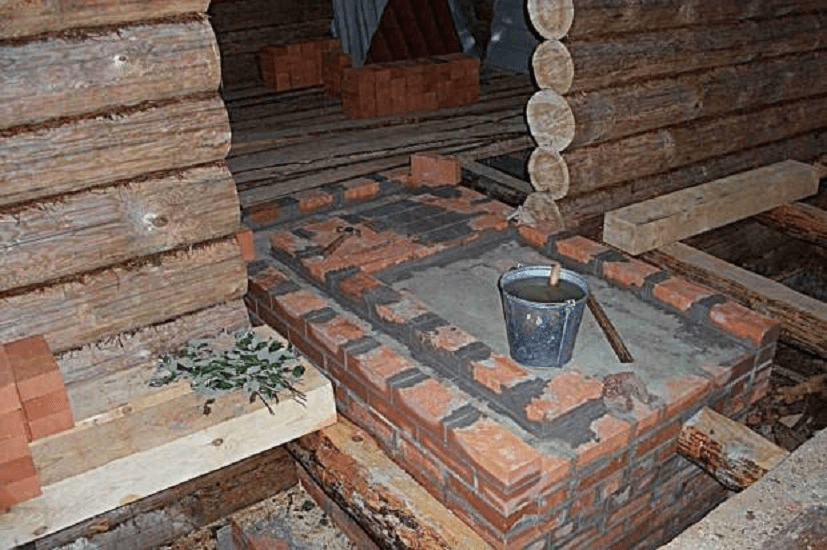

Сначала сооружаем фундамент.

1. Используя шнур и колья, размечаем фундамент.
2. Роем траншею, глубина которой не должна быть меньше 50 см. Кладём на дно слои песка и щебёнки, после чего тщательно утрамбовываем их.
3. Сверху песчано-гравийной подушки кладём гидроизоляционный слой, как правило, представляющий собой полиэтилен.
4. Чтобы поднять основание фундамента, в центре сооружаем опалубку. Обычно строится общая опалубка, а заливка производится на высоту не меньше 30 см.
5. Проводится армирование свободного объёма и его заливка раствором цемента и песка (1 часть цемента на 3 части песка). Заполнить объём можно также кирпичной кладкой.
6. После заливки фундамента он обязательно должен застыть.

Теперь пришло время конструировать саму печку.

С этой целью выполняем следующие действия:

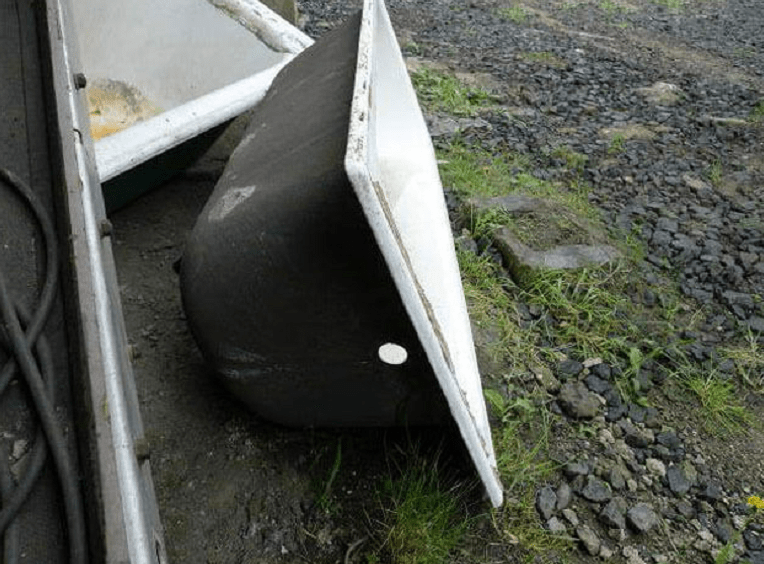

1. Разрезаем чугунную ванну поперёк. Делать это нужно осторожно, поскольку чугун очень хрупкий. Если движения будут неаккуратными, резкими, можно повредить ванну так, что для последующей работы она станет непригодной.
2. Берём половину разрезанной ванны, после чего устанавливаем её сверху, причём таким образом, чтобы получилась конструкция, которая была похожа на капсулу со срезом.
3. Далее для работы будет нужен лист металла толщиной более 5 мм. Для конструкции понадобятся две половины ванны и металлический лист, который необходим, чтобы нижнюю часть отделить от верхней (зону для топлива от места, где приготавливается пища).

В листе металла надо предусмотреть отверстие для дымохода, находящееся поблизости от задней стенки. Начинается дымоход от нижней камеры, а затем идёт через всю печку.

Чтобы с максимальной надёжностью зафиксировать две половины ванны и металлический лист, целесообразно применять крепёжные детали. Для недопущения задымления камеры, расположенной сверху, следует применять специальный герметик, который называют печным.

К металлическому листу дымоход прикрепляется с использованием сварки.

1. Устанавливаем заготовку печки на кирпичи. Чтобы конструкция не упала, очень важно её выровнять. Перед тем как начинать сваривать, чугун рекомендуют чуть нагреть (к примеру, материал станет намного податливее, если протопить дрова в камере).
2. В нижней камере переднюю часть закрываем металлическим листом, делая в нём перед этим отверстие большого диаметра (через это отверстие в камеру будут подкидывать дрова).
3. Делаем дверцы камер для топки и для приготовления пищи.

Ну вот, простая и довольно функциональная печка готова. Остаётся самая малость: декоративно оформить конструкцию, сделав её украшением двора. Печь можно разрисовать, допустим, в народном стиле. Никто даже и не подумает, что для изготовления изделия использована чугунная ванна.

Печь для бани из старой ванны

Ванна из чугуна может стать основой хорошей кухонной печи. Однако из неё вполне можно изготовить и отличную банную печку, причём своими руками.

Чугун является экологически чистым материалом, поэтому при нагреве никаких вредных веществ не выделяется

Постройка бани и оборудование печки в ней потребует определённых умений, так что перед строительством есть смысл посоветоваться с профессионалом.

К банным печам предъявляются определённые требования:

• У всех подобных печей должно быть достаточно мощности (тепловой), также они должны обладать большим диапазоном её регулировки.
• Чтобы менять режим тепла и влаги, устройство оборудуются тепловым аккумулятором и парогенератором.
• У печей должна быть возможность регулировки конвенции.

Итак, из повидавшей виды чугунной ванны можно сделать простую двухъярусную банную печь, которая соответствует всем требованиям, перечисленным выше. Нижний ярус печки - это одна половина ванны, которая срезом обращена к стене, а кверху - выпуклой частью. Вся конструкция снаружи должна быть обложена кирпичом. Требуемая парогенерация обеспечивается благодаря камням, которые покрывают часть «ванны-печи». Аккумуляция тепла происходит в верхней камере.

Принцип действия печки достаточно прост. При прохождении через чугунную ванну газ прогревает камни, затем доходит до находящейся с противоположной стороны так называемой хлебной камеры. Потом поток газа делает «нырок» (идёт вниз и сразу же вверх), после чего выходит из трубы. Во избежание выброса дыма внизу печи расположен демпфер.

Чугунные печи: оценим преимущества

Почему самодельная чугунная печь (в нашем случае печка из чугунной ванны) столь выгодна? Чугун относится к числу наилучших материалов для этой цели, однако печи из чугуна, изготовленные заводским способом, стоят довольно дорого. Популярность этот материал приобрёл благодаря прочности, хотя он и хрупкий. Кроме того, он отличается стойкостью к воздействию критично высоких температур и неприхотливостью при эксплуатации.

Современные чугунные печи пользуются особой популярностью

Сравнивая чугунную и кирпичную печи, скажем, что теплопроводность гораздо лучше у первой. А поскольку в бане высокую температуру поддерживают не постоянно, материал не должен отличаться чувствительностью к температурным перепадам.

В зимнее время баню на дачном участке обычно не топят, из-за чего кирпич иногда начинает крошиться, чугуну же подобные проблемы неведомы. Что касается пожарной безопасности, то абсолютно не опасна только новая печь из кирпича. У старого изделия искры могут прорываться через трещины.

В целях повышения эстетики печь из чугунной ванны, сделанную своими руками, лучше всего обложить кирпичом. При повреждении некоторых блоков их легко можно заменить.

С чугуном серьёзно конкурирует сталь. По скорости прогрева и прочности печи из стали не уступают чугунным, однако срок службы первых существенно меньше. Пожалуй, основным слабым местом стальных печей является их подверженность коррозии. У чугуна эта проблема не столь выражена.

Изготовив печь из чугунной ванны, вы станете владельцем удобного и надёжного устройства, отлично функционирующего в любых условиях. Из такой ванны можно также сделать весьма оригинальный камин для дачи. Он особенно подойдёт тем, кто сейчас выполняет кладку загородного дома, поскольку камин как бы «утапливается» в кирпичную стену, а это даёт возможность использовать пространство с максимальной пользой.

Видео: Универсальная чудо-печка из чугунной ванны

Оценив все преимущества чугуна (например, по сравнению со сталью) и относительную простоту изготовления бани из чугунной ванны, отметим, что самостоятельно сделать баню из этого материала очень выгодно. Так что, при желании сделать своими руками печь из старой ванны закупайте недостающий материал, берите в руки инструменты и приступайте!

Из всех самодельных печных устройств и конструкций лучше всего для домашней парилки подходит печь из чугунной ванны. Нельзя сказать, что самодельная каменка из старой чугунки отличается изысканным дизайном или очень удобна в обслуживании. Тут не поспоришь, выглядит самоделка не так эффектно, как современные чугунные котлы, но греет она не хуже, а в строительстве бани печь из ванны обойдется на порядок дешевле каменки из промышленного чугунного литья.

Зачем строить печи из ванны

На первый взгляд, идея самодельной каменки из чугуна выглядит довольно необычно и странно. Зачем делать печь из чугунной ванны своими руками, если можно купить стальной котел-печку заводского изготовления. На самом деле в подобной затее есть рациональное зерно:

• Любой специалист-металловед подтвердит, что толстостенное литье из чугуна идеально подходит для обустройства печей, каминов, котлов самых разных конструкций и моделей;
• Хороший чугунный котел стоит баснословные деньги, тогда как на строительство печи из старой ванны уйдет максимум пару тысяч рублей и несколько дней работы;
• Полукруглое сечение и форма корпуса ванны идеально подходят для организации процесса горения, нет застойных зон или острых углов, приводящих к локальному перегреву стен чаши.

Понятно, что корпус чаши не должен иметь трещин, сколов металла или сквозной коррозии. Из-за плохой обрабатываемости, хрупкости и низкой пластичности чугун довольно сложно обрабатывать, резать и сваривать в кустарных условиях гаража или дачи. Поэтому, для того чтобы сделать печь из ванны своими руками, потребуется определенная практика. По крайней мере, подбирать режим, чтобы сварить электросваркой чугунные стенки печи, придется достаточно долго.

Подготовка чугунного корпуса ванны к переделке

Первый этап строительства каменки, независимо от ее конструкции и размеров, всегда начинается с удаления наслоений старой краски, известкового налета, ржавчины, всего того мусора, который скопился на ее поверхности за десятки лет эксплуатации.

Некоторые мастера рекомендуют обжечь корпус на дровах на открытом воздухе. Печку устанавливают на кирпичи и разжигают небольшой костер. Нагревать чашу из чугуна придется долго, не менее 2-3 часов, пока выгорят остатки загрязнений. Таким способом удается избавиться от въевшихся запахов и одновременно «вскрыть» поверхность от наслоившихся извести и ржавчины.

Нарезка чугунного корпуса ванны на заготовки

Резать чугун, особенно тонкостенный, довольно сложно, сам по себе материал мягкий и малопластичный, при малейшей перегрузке или избыточном давлении может дать трещину в самом неподходящем месте.

Раскраивают корпус в следующей последовательности:

• На эмалевую поверхность наносят разметку линии реза;
• Электродрелью и тонким сверлом засверливают сквозные отверстия в углах, в точках излома разметочной линии. На округлой поверхности сверловку выполняют через каждые 4-5 см;
• По выполненной разметке проходят напильником или острозаточенным полотном ножовки по металлу, для того чтобы снять эмаль и предотвратить сколы покрытия;
• Последний этап наиболее ответственный. Чугунную ванну укладывают на плоскую, абсолютно ровную поверхность и режут болгаркой по линии разметки.

Совет! Обычно, чтобы избежать накола, корпус разрезают по контуру, оставляя несколько перемычек в пару сантиметров, соединяющих две части чугунной ванны.

Остатки перемычек подрезают кругом по камню или убирают шлифмашинкой. Стоит помнить, что при резке чугуна образуется огромное количество черной металлической пыли, способной въедаться в кожу рук подобно саже. Поэтому, перед тем как приниматься за изготовление своими руками печки из чугунной ванны, необходимо запастись респираторами и защитной одеждой.

Варианты постройки изготовления каменки

Для отопления и обогрева бани можно использовать три типа печей на основе чугунного корпуса от старой ванны:

• Классическая двухкамерная печка с топкой и каменкой закрытого типа;
• Каминная печь-каменка с экраном;
• Купольная печка, наиболее сложная и интересная в изготовлении своими руками.

Решение о том, какой именно вариант печки из чугунной ванны использовать в парилке, принимают исходя из размеров бани и способа прогрева. Например, каминные печки из чугуна отлично подходят для сауны, тогда как классическая двухсекционная печь может быть использована для отопления помещения бани и даже приготовления пищи.

Чугунная каменка для большой парилки

В идеальном случае при наличии опыта и навыков работы с металлом можно попытаться построить из старой ванны двухкупольную печь, как на видео. В данном случае для изготовления настоящей чугунной топки потребуется полноразмерная ванна, длиной не менее 180-190 см.

В основе подобной печи для бани из чугунной ванны используется целый корпус со срезанной короткой стороной или «спинкой». Чаша уложена вверх дном на основание, выложенное шамотным кирпичом на вермикулитовом картоне. В конструкции печи не предусмотрено наличие поддувала или колосниковой решетки, дрова выкладываются слоями прямо на жаростойкое основание.

По устройству и принципу работы чугунная печь из большой ванны практически идентична русской печи. Дымник или труба для отвода продуктов горения располагается непосредственно у загрузочного окна топки. Выложенные поленницей дрова горят послойно, а раскаленные продукты горения огибают чугунный свод печи по подковообразной траектории и удаляются через дымоход в передней части топки.

К сведению! Для уплотнения стыка между корпусом и жаростойкой основой из шамота используют асбестовые ленты, базальтовый картон и термостойкий герметик.

Чугунную ванну обкладывают стенами из красного кирпича. Оставшееся пространство между керамической облицовкой и корпусом из чугуна засыпают гранулами из пеностекла. Верхнюю плоскость закрывают металлическим листом. Благодаря огромному весу чугунного корпуса и кирпичной экранировке вся конструкция греет не хуже настоящей русской печи. По отзывам владельцев, тепло и тлеющие угли в чугунной топочной камере сохраняются в течение суток.

Простая купольная печка

Если речь идет об отоплении помещения площадью до 10 м 2 , то вместо неэкономного камина можно попробовать построить своими руками печь из чугунной ванны однокупольного типа.

Для изготовления топки потребуется половина чугунной ванны стандартной длины. Как и в предыдущем варианте, массивный корпус используется для обустройства свода горения, но в данном случае размеры топочной камеры вдвое меньше, а значит, прогревается она быстрее.

В топочной камере также не предусмотрено наличие колосниковой решетки, поэтому разжигать такую печь приходится с помощью небольшой поленницы, уложенной в глубине топки. После того, как дрова прогорят, и появится тяга, можно закладывать камеру на половину от объема. Больше нельзя, чугун все-таки не кирпич, поэтому свод печи при перегреве может треснуть.

Каминные печи из чугунной ванны

Разумеется, не обязательно строить печку из ванны на полстены бани. Для небольшой парилки можно вполне обойтись небольшим камином с загрузкой очага из предбанника.

Для изготовления своими руками небольшой печки из ванны можно приспособить третью часть корпуса стандартной чаши или использовать одну из малоразмерных моделей длиной 120-130 см.

К сведению! Корпуса чугунных ванн идеально подходят для изготовления каминов, в том числе каминных печей для бани. При соблюдении технологии сборки дымохода и оформления каменки такая печка будет греть не хуже промышленного образца.

Отрезанная тыльная часть корпуса устанавливается на фундамент из жаропрочных кирпичей или блоков. Площадку для укладки дров необходимо покрыть листом из нержавейки, при этом место под дрова необходимо задвинуть на максимальную глубину внутрь корпуса. В процессе горения топлива раскаленные газы будут обтекать стенку или бывшее дно чугунной ванны, тем самым повышая КПД печи.

Глубина стандартной чугунной ванны колеблется от 40до 60 см, поэтому корпус камина легко поместится в простенке между парилкой и предбанником. Тыльную сторону корпуса необходимо обшить металлом, накрыть мелкоячеистой сеткой из нержавейки, и можно укладывать засыпку будущей каменки.

Классический вариант печи из чугунной ванны

Одной из наиболее популярных моделей считается двухсекционная топочная камера, изготовленная по стандартной схеме с топкой, поддувалом, зольником и горячей камерой, где, собственно, и собирается большая часть выделившегося тепла.

Конструкция печи состоит из двух секций – верхней и нижней, каждая из которых оборудуется своей дверцей. На изготовление одной печки расходуется одна полноразмерная чугунная ванна, длиной 180 см. Корпус разрезается на две половинки, которые соединяются между собой по контуру бортика. Между секциями укладывается лист стали, толщиной не менее 10 мм. В этот лист вваривается стальная труба для дымохода, которая выводится через точку расположения сливного отверстия в днище чугунной ванны.

Особенности проведения сборки печи

Две секции соединяются между собой только механическим способом, любая попытка сварить или склеить чугунные половинки приведет к разрушению конструкции. Для сборки части печи устанавливают друг на друга, по периметру сверлят отверстия для болтов М10 и соединяют с использованием пружинных шайб. Линию стыка стального листа и кромки верхней камеры заделывают термостойким каминным герметиком.

В донной части нижнего отделения, которое одновременно является топкой, вырезают окно для решетки. Колосники изготавливают из обычной квадратной трубы толщиной 20 мм. Лицевые стенки верхней и нижней камер вырезают из листовой стали, толщиной не менее 5 мм, из нее также изготавливают дверцы и защелки.

Конструкция очень проста, единственное, на что необходимо обратить внимание при сборке печи из чугунной ванны своими руками, это выполнение сварочных работ. Все детали навешиваются и устанавливаются на корпус с помощью сварки.

К сведению! Выполнять сварочные работы необходимо только постоянным током, специализированными электродами типа УОНИ13-55.

Стены чугунной ванны достаточно толстые, поэтому придется потратить несколько часов, подбирая подходящий режим работы. Шов получается словно паяный, но прочность такого соединения достаточна, чтобы выдержать любые тепловые нагрузки.

Заключение

Изготовить печь из чугунной ванны намного проще, чем выложить купольную каменку, камин или грелку из кирпича. В среднем на изготовление одной полноценной печи с облицовкой кирпичом и плиткой потребуется три полных рабочих дня. Качество работы такой печки практически ничем не уступает фабричному чугунному литью.

Наступает время, когда сантехника из-за своего вида либо неисправности становится непригодной к использованию. Но, заменив ее новой, не стоит спешить выбрасывать. Дачники и владельцы домов могут легко смастерить садовую печь из чугунной ванны, которая по прочности и сроку службы не будет уступать заводским моделям.

Плюсы применения чугуна

Этот вид металла по праву считается одним из лучших печных материалов. К основным его плюсам стоит отнести:

1. Экологическую безопасность . При нагреве не выделяет вредных веществ.
2. Устойчивость к перепадам температур . Уличная же печь, созданная из кирпича, уже через несколько лет может начать крошиться.
3. Высокую теплопроводность . Камин из чугуна прогреет помещение гораздо быстрее, чем построенный из других материалов.
4. Прочность . Чугун – лидер среди металлов по прочности. Даже стальные печи менее надежны.
5. Удобство эксплуатации .
6. Пожарную безопасность .

Недостатки чугуна, на которые стоит обратить внимание, – это хрупкость и подверженность коррозии. В первом случае следует избегать лишних механических воздействий, во втором – обрабатывать поверхность специальными растворами.

Самодельная конструкция из чугуна получится не очень красивой, поэтому рекомендуется обложить ее кирпичом или камнем.

Подготовка материалов и инструментов

Чтобы создать такую чудо-печь из ванны, нужно подготовить:

• угловую шлифовальную машину (болгарку);
• 2–3 круга по металлу толщиной не менее 1 мм, диаметром 12,5 см;
• электродрель;
• сверла по металлу диаметром 9, 11 мм;
• круги для шлифования;
• напильники;
• молоток;
• уровень;
• строительный пистолет (для нанесения герметика);
• отвес;
• шпатель;
• мастерок.

Материалы, которые вам понадобятся:

• железный или стальной лист 5 мм;
• огнеупорный красный кирпич;
• колосниковая решетка;
• герметик;
• глина;
• песок;
• металлический уголок;
• болты с гайками, шайбами;
• труба для дымохода диаметром 12 см.

Фото: материал подготовлен, осталось выбрать назначение печи и приступить к работе

Когда все материалы, инструменты собраны, можно приступать к разрезанию емкости. Для удобства ее можно перевернуть чашей вниз или уложить набок.

Пользователи часто ищут :

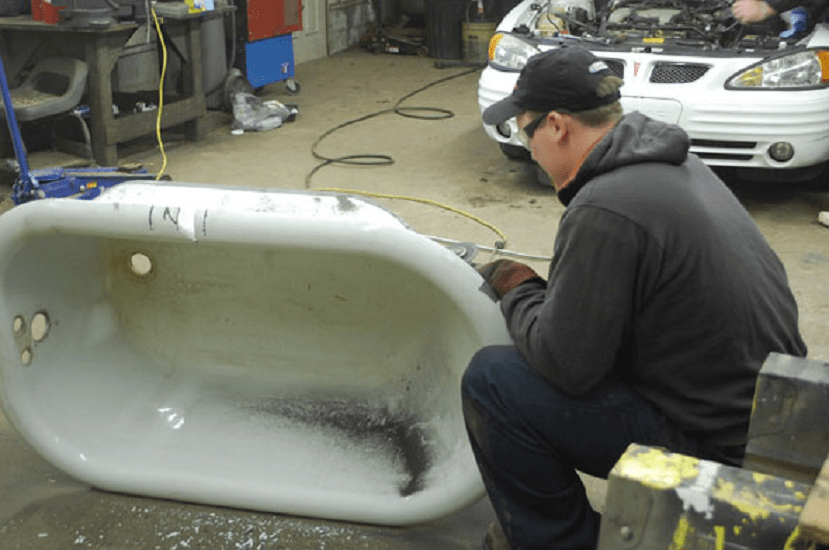

Орудовать болгаркой нужно аккуратно, чтобы не повредить поверхность.

Перед тем, как начать распиливать ванну, стоит учесть несколько ньюансов:

1. Нанесение разметки упростит разрезание изделия.
2. Первой снимают слой эмали строго по проведенной линии. Это поможет предотвратить появление сколов по краям.
3. Следующий шаг – разрезать чугун. Делают это постепенно, небольшими кусками примерно по 10 см, чтобы не перегреть болгарку.
4. Когда ванна уже распилена пополам, под каждую часть ставят опоры. Они не дадут деталям упасть и повредить инструмент, материал.

По отзывам опытных строителей, шлифовальной машиной лучше работать под углом. Так эмаль не начнет отслаиваться и все разрезы получатся ровными без заусенцев.

При условии использования качественной болгарки, обработка чугуна займет не более 1 часа.

Для барбекю понадобятся две половинки ванны: одна часть будет выполнять функцию камеры загрузки топлива, другая необходима для приготовления блюд. Для банной печки или камина будет достаточно одной половинки.

Поэтапное создание печи из ванны

Не имея строительного опыта, стоит проконсультироваться обо всех тонкостях кладки и монтажа деталей со специалистом, а лучше выполнять работы под надзором мастера. Так изделие получится качественным и нормы пожарной безопасности будут соблюдены.

Что касается возведения фундамента, то его тип зависит от общего веса печи:

• Для конструкции свыше 700 кг следует обустроить монолитное либо ленточное основание глубиной от 50 см. По периметру котлована сооружается опалубка и засыпается слоем щебня или битого кирпича. Утрамбовывается. Заливается бетоном.
• Для печей небольших размеров вполне хватит кирпичного фундамента. Рекомендуется приобретать цемент марки не ниже М300. Кирпичи ставят ребром, скрепляют между собой раствором.

Теперь рассмотрим подробные инструкции по изготовлению каждой из печей с разным назначением.

Для бани

Чтобы создать в парилке необходимые условия, конструкция должна соответствовать следующим требованиям:

• иметь высокую тепловую мощность;
• регулировать конвекционные потоки;
• производить достаточное количество пара.

Порядок строительства печи для сауны:

Важно заметить, что фундамент должен иметь выступ на границы печи не менее 50 см, а перед топкой необходимо оставить 1–1,5 м свободного пространства.

Интересная идея сделать банную печь из обеих половинок ванны. Вторая часть понадобится в качестве пристройки под нагрев воды или же из нее можно выложить русскую каменку.

Для приготовления блюд

На дачном участке не обойтись без барбекю или мангала. А возможность испечь вкусный хлеб, пожарить мясо на свежем воздухе заставляют хозяев обустраивать на территории небольшие уличные печи.

Приведем описание, как из ванны пошагово соорудить барбекю.

Последовательность работ такова:

Некоторые мастера оставляют барбекю в таком состоянии, но, чтобы ваша печь выглядела красиво, все же следует выполнить наружную отделку.

Существует несколько вариантов:

1. Побелка глиняной части.
2. Кладка целой керамической плитки или ее кусочков.
3. Отделка поверхности натуральным камнем, предварительно разрезанным на части толщиной в 10 мм.

Материалы крепятся к печи жаростойкими клеевыми составами.

Хорошее решение – установить дымоход к печи через сливное отверстие ванны, заранее расширив его, а уже затем приварить его к стальному листу.

Для отопления

На даче легко соорудить камин из половины ванны. Он может быть:

• Встроенным в стену . Подойдет в том случае, если в доме выполняется кирпичная кладка стен. Существенно сэкономит свободное пространство.
• Прислоненным (полуоткрытым) . Топливник находится на значительном расстоянии от стены. Этот камин не нуждается в отдельном фундаменте, его монтируют прямо в пол. Имеет хорошую тягу, встроенный зольник.

Плюс использования чугунной ванны для топочной части – камин получается в форме арки и исключает сложную кирпичную кладку. Отверстие под дымоходную трубу делается вверху ванны. Внешняя часть украшается каминным порталом.

При строительстве полуоткрытого камина следует учесть такие рекомендации:

1. Под основу заливается цементный раствор толщиной до 15 мм.
2. Сверху укладывается металлическая сетка.
3. Наносится слой гидроизоляции.
4. Настилается утеплитель типа асбокартона.
5. Сооружается постамент под топку. Подойдет кирпич, газобетон. Связующая смесь – цементный раствор или жаростойкий клей.
6. Конструкцию штукатурят. Можно отделать ее камнем, керамической плиткой.
7. Между облицовкой и топкой камина оставляют зазор для конвекционной системы отопления.
8. Дымоходная труба монтируется в проделанное отверстие, выводится сквозь перекрытия, крышу. Зачастую делается в форме рукава.
9. Изнутри топка, дымоход обшивается теплоизоляционным негорючим материалом.
10. Выполняется отделка нижней части камина.
11. Изделие закрывается сбоку и сверху каркасом из дюралевых уголков, соединенных саморезами.
12. Каркас обшивается гипсокартоном.
13. Проделываются отверстия в облицовке для вентиляции воздуха.

При установке дымохода важно учесть, что при высоте трубы до 5 м угол отклонения – 45 0 , свыше 5 м – не более 20 0 .

Для утилизации мусора

Необычное решение возвести из старой ванны печку для сжигания отходов.

Принцип ее строительства аналогичен уличному мангалу.

Схема размещения печи на кирпичном основании

Альтернатива – переделать старую каменку, удалив все детали кроме колосниковой решетки и корпуса. Часть чугуна приваривается к основанию изнутри для усиления конструкции.

В такую огненную мусорку можно загружать отходы прямо сверху. При сжигании печь стоит накрыть другой частью ванны, чтобы дым не рассеивался по всему участку.

Так что не стоит спешить избавляться от вещей, вышедших из строя или потерявших вид. В умелых руках даже старая ванна получит вторую жизнь, станет функциональной печью, которая прослужит много лет.

Когда наступит время заменить ванную, не спешите ее выбрасывать. Печь из чугунной ванны станет достойным продолжением жизни старого советского элемента сантехники.

Преимущества

Материал, из которого вылита ванна, заслуживает особого внимания. Чугун всегда отличался от стали своей способностью сохранять тепло при водных процедурах. С годами это свойство не изменилось. Благодаря хорошей теплопроводности старую чугунную ванную часто используют при строительстве печки.

Чугун идеально подходит для создания печи

Изделия из чугуна не имеют срока годности. Они не подвержены коррозии, обладают высокой прочностью. Хорошо накапливает и отдает тепло. Сегодня промышленные предприятия выпускают топки и колосники из чугуна, т. к. они не прогорают. Мы же просто воспользуемся старым материалом в новых целях. Единственным недостатком чугуна является его хрупкость. Об этом важно помнить при выполнении любых работ с этим тяжелым материалом.

Видео «Печь из чугунной ванны»

Из этого видео вы узнаете, как своими руками сделать печь из чугунной ванны.

Для чего можно использовать

Такой материал используют при строительстве различных по назначению печей:

1. Для бани или сауны. В перевернутом виде будет выполнять функцию топки (каменки).
2. Для сада используются две поперечно разрезанные половины: нижняя в качестве топки, верхняя – место для варки пищи.
3. Для небольшого помещения выполненная в виде сложенных двух половинок будет хорошим камином.
4. Мангал с использованием одной половины ванны дном вниз.

Подготовительный этап

Для изготовления печи из старой ванны потребуются следующие материалы:

• сама ванна;
• красный кирпич;
• цемент, песок, глина;
• щебень;
• стальной лист толщиной не менее 4 мм;
• решетка или просечка;
• готовая дверца с рамкой и петлями для топки;
• стальная труба для дымохода;
• доски для опалубки;
• рубероид или полиэтилен для гидроизоляции.

Чугунную ванну для печи нужно распилить пополам

Необходимый инструмент для выполнения работ:

• лопата, мастерок, шпатель;
• слесарный инструмент;
• электродрель со сверлами;
• болгарка с качественными отрезными дисками;
• измерительный и разметочный инструмент;
• монтажный пистолет для работы с герметиком;
• сварочный аппарат.

При подготовке к работе необходимо будет перевозить старую ванну к месту изготовления печи. Учитывая ее большой вес и необходимость распила пополам, рез правильнее будет выполнить перед транспортировкой.

Правильный распил

Материал купели, которую предстоит распилить пополам, очень хрупкий. Поэтому надо очень ответственно отнестись к данному этапу работ:

1. Перевернуть ванну вверх дном и зафиксировать в устойчивом положении.
2. Произвести разметку линии реза с учетом ширины режущего инструмента.
3. Медленно, строго по разметке выполнить надрез по всей линии. Это позволит разрушить защитный слой эмали, а при распиле сохранит резаный торец чугунной купели от сколов.
4. Аккуратно, не торопясь, выдерживая паузы для остывания инструмента и обрабатываемого чугуна, выполним распил ванны пополам. При проведении таких работ важно помнить о мерах безопасности: использовать защитные очки и респиратор или марлевую повязку.

Такую тяжелую постройку желательно устанавливать на монолитный фундамент

Технологический процесс

Теперь, когда исходный материал готов, определяем конструктивные особенности возводимой печи, место монтажа, и приступаем к строительству.

Создание фундамента и установка листов

Для постройки печи фундамент можно сделать ленточным, выкопав траншею по периметру будущей конструкции. Но учитывая большой вес купели и кирпича, которым будет выложена наружная часть, лучше будет сделать монолитный фундамент.

Пошаговая инструкция:

1. Разметим выбранное место. Границы разметки должны быть на 10–15 см больше, чем площадь будущей конструкции.
2. Выроем котлован на глубину 30–40 см.
3. Выполним устройство песчано-гравийного основания. Для этого равномерно покроем дно щебнем, затем песком. Все это смочим и утрамбуем.
4. По периметру котлована соорудим опалубку. Высота будущего фундамента – не более 30 см от грунта.
5. Используя металлолом, армируем внутреннюю полость ямы. Проволокой связываем металлические изделия внутри котлована.
6. Заливаем бетоном внутреннюю полость котлована. С помощью правила с уровнем делаем верхний слой горизонтальным.
7. Даем возможность фундаменту полностью высохнуть.

Залив бетоном фундамент, необходимо дать ему просохнуть в течение нескольких суток

Пока остов застывает, подберем необходимый профиль листа для перегородки. Толщина его должна быть не меньше 4 мм. Основное требование к листу – это его прямолинейность. Если он будет иметь какие-либо дефекты, то установить верхнюю часть печи ровно будет невозможно.

Приложим лист к контуру верхней части распиленной ванной и прорисуем его. Вырежем будущую перегородку. Разметим и вырежем отверстие под трубу дымохода. Его располагают напротив сливного отверстия второй половинки купели.

После застывания фундамента подготовим место для установки. Для этого выложим несколько упоров из кирпича, которые будут поддерживать боковые стенки ванны. Установим купель на фундамент. Для нижней части печи необходимо использовать ту половинку, которая не имеет сливного отверстия. Если ванна не очень устойчива, то поставим временные подпорки по периметру. Сделаем их из бруса.

Перед установкой листа необходимо обезжирить поверхности, которые будут контактировать. После этого нужно нанести герметик на верхнюю плоскость ванны. Применяемый герметик должен быть жаропрочным. Использование других клеящих составов поставит под сомнение плотность соединения. Именно эта поверхность будет подвержена воздействию высокой температуры.

Дымоходная труба

В стальном листе мы уже вырезали отверстие под дымоход. Теперь сделаем такое же в ванной. Учитывая высокую прочность и хрупкость чугуна, эта работа не менее ответственна, чем распил:

1. Вокруг сливного отверстия разметим диаметр будущего дымохода. На стальном листе этот размер соответствовал диаметру трубы. В верхней половинке печи отверстие под дымоход вырезают больше наружного диаметра трубы на 1–2 см.
2. По намеченной линии окружности аккуратно просверлим отверстия, выдерживая паузы для остывания режущих поверхностей. Сверления выполнять как можно плотнее.
3. Медленно, используя качественный отрезной диск маленького диаметра, соединим отверстия прорезями.
4. Зачистим напильником неровности линии среза.

Важно вырезать отверстие под дымоход как можно аккуратнее

Теперь приварим трубу к листу. Длина трубы должна превышать конструкцию печи в сборе не менее чем на 1 м. При проведении сварочных работ контролируем вертикальность будущего дымохода. Важно помнить о мерах безопасности: использовать исправный аппарат, защитную одежду и специальные очки или щиток сварщика.

Перед установкой второй половинки купели обезжирить плоскости соединения и нанести жаропрочный герметик. Поднять верхнюю половину вверх дном над дымоходом и установить в таком положении на стальной лист. Выровнять края нижней и верхней частей, лишний герметик удалить ветошью. Дать высохнуть собранной конструкции.

Для создания большей жесткости конструкции скрепим две половинки ванны в прилегающих поверхностях болтовыми соединениями. Сверление отверстий под болты выполнять аккуратно, помнить о хрупкости материала. Обработать зазор между трубой дымохода с отверстием в верхней половине печи герметиком. При большом зазоре изготовить металлическое уплотнительное кольцо.

Решетка

Теперь устанавливаем колосники на дно будущей печи. Они изготавливаются из чугуна или высокоуглеродистой стали. Самым верным решением будет установка колосниковой чугунной решетки, которая по своей ширине будет немного больше, чем нижняя часть ванны. При необходимости размер решетки подогнать так, чтобы колосники были установлены на высоте 10–15 см.

Самым лучшим решением для дна печи будет колосниковая решетка из чугуна

В том случае, когда размер решетки меньше желаемого, необходимо приварить пару уголков на нужной высоте и установить колосники на них. Сварочные работы в нижней части печи лучше проводить до сборки всей конструкции. Поэтому убедитесь в соответствии размера решетки, подходящем для колосников, перед установкой листа на нижнюю половину купели.

Кладка

В таком виде печь уже может выполнять свое функциональное назначение. Но большое количество тепла передается через наружные стены и не используется. Кроме того, внешний вид такой конструкции не дает положительных эмоций.

Приступим к отделочным работам. Начнем с кладки кирпича. Кирпич нужно использовать цельный, полнотелый красный. Нижний ряд выкладываем шириной в кирпич. Используя терминологию каменщиков – тычком. Затем, укладывая кирпичи по периметру, произведем кладку в полкирпича. Каждый последующий ряд должен смещаться в шахматном порядке. Используемый раствор дополняют известью для устранения возможности появления трещин.

При необходимости укрепим жесткость конструкции печи внутренней кирпичной кладкой и уберем временные подпорки. При кладке нижней фронтальной части печи закрепим подготовленную дверцу с рамкой в саму кладку.

Для большей функциональности, печь необходимо обложить кирпичом

Обычно таких дверок делают две: верхнюю – для закладки дров, и нижнюю – для регулировки тяги. Кладку закончим на высоте первой половинки ванны.

Оформление

Для сохранения тепла в жаровне и улучшения внешнего вида произведем отделку верхней части конструкции несколькими слоями песчано-глиняной смеси. Эту смесь необходимо подготовить заранее. Лучше всего за две недели до использования замочить глину в бадье. Периодически добавлять воду и размешивать. Перед использованием добавить песок и небольшое количество извести.

Обтянем верхнюю часть печки металлической сеткой, жестко зафиксировав ее по краям. Нанесем первый толстый слой смеси, а после высыхания – чистовой. Полученная толщина должна составлять 6–8 см. Шероховатости и неровности затрем. Побелим верхнюю часть конструкции.

Для увеличения возможностей приготовления пищи в новом агрегате вырежем из металла заслонку. Ее размер должен соответствовать торцевой части жаровни. Толщину заслонки делают небольшой – 0,5–1 мм. Приварим к заслонке ручку и покрасим вместе с дверцами нижней половинки печи черной огнеупорной краской в несколько слоев. Это придаст контраст.

Наша печь готова к эксплуатации. Займемся приготовлением пищи на свежем воздухе и оценим возможности ее использования.

Печь из старой чугунной ванны своими руками открывает безграничные возможности для каждого мастера, который любит мастерить своими руками.

Свернуть

Благодаря закономерному устареванию ванн из чугуна их стоимость снижается из года в год, а польза при строительстве печи не может быть измерена никакими деньгами.

Забудьте о том, что собственная печь – это дорого. Все, что потребуется — это небольшой набор инструментов и некоторое количество личного времени.

Устройство конструкции

Чаще всего используется чугунная ванна классического типа, которая делится на две равные части. Сверху свободная плоскость закрывается стальным листом для создания замкнутого пространства.

В качестве основания может использоваться бетонный пол или кирпичная кладка. При правильно выполненном разрезе не будут появляться открытые трещины, которые будут мешать тяге.

Собственно дымоходная труба присоединяется в месте выхода слива, что позволяет избежать необходимости выполнять ряд дополнительных разрезов и сверления. Стоит понимать, что печка из ванны распиленная пополам может быть дополнительно продана или подарена близким друзьям, так как из одной ванны удается создать две печи.

Пример печи из чугунной ванны на фото:

Вывод

Нет ничего сложного в том, чтобы создать собственную печь из чугунной ванны. Тщательно следуйте инструкциям, дабы получить фантастический результат. Будьте уверенны, что качество печи не будет уступать промышленным моделям, однако стоимость будет на порядки ниже, чем у оригинала!

←Предыдущая статья Следующая статья →
