Утепление пола в частном доме - задача непростая. Если в многоэтажных домах полы утепляются за счёт нижнего этажа, то в частном доме дело обстоит в точности наоборот. От земли исходит холодный воздух, что делает задачу обладателей частных домов значительно сложнее. Поэтому владельцы частных домов уделяют особое внимание вопросу утепления пола в своём жилище.

Конечно же, современные технологии решили эту проблему, и не одними способами. Существуют три вида утепления пола в частных домах:

• утеплённая стяжка;
• утеплённый деревянный настил;
• разнообразные системы подогрева пола.

Самый простой и дешёвый способ сделать пол - это залить его поверхность стяжкой. Смесь песка и цемента обходится гораздо дешевле, нежели другие строительные материалы, но этот вид пола обладает самым большим недостатком - от него так и исходит холод. Зимой без тапочек ходить по бетонной стяжке совершенно невозможно. Но сегодня современные технологии решили эту проблему. Под слой стяжки укладывается утеплитель, который хоть и немного, но решает данную проблему. В качестве утеплительных материалов подходят керамзит, гранулированный шлак и пенопласт. Современные мастера в основном дают предпочтение пенопласту.

Структура нашей бетонной стяжки в разрезе будет напоминать пирог, который имеет несколько слоёв. Сначала на поверхность пола для утепления укладывается пенопласт, а потом уже заливается стяжка. Процесс заливания бетонной стяжки происходит примерно в пять этапов:

• Первый этап - это гидроизоляция поверхности. На грунт лучше всего выкладывать специальные гидроизоляционные материалы во избежание появления плесени и разных грибков. Для этой задачи подходит такой материал, как плотная полиэтиленовая плёнка, которую выкладывают непосредственно на поверхность грунта. Но лучше всего использовать специальный гидрозащитный барьер, который сделан из битумной мастики;
• Второй этап - проклеивание по всему периметру вдоль стен на высоте до 15 см пористого материала из вспененного винила. Этот материал обеспечивает пластичность пенопласта при температурных перепадах и защитит его от потрескиваний;
• Третий этап - это настилка самого пенопласта. Пенопласты должны стелиться плотно друг к другу. Если бетонный раствор попадёт в образующиеся щели, то оттуда может проникнуть холод, что делает наш труд совершенно бесполезным. Поэтому появившиеся щели наполняются монтажной пеной;
• Четвёртый этап - это армирование стяжки. Бетонная стяжка без арматуры на пенопласте не продержится и одного года. Достаточно нескольких месяцев, чтобы бетонная стяжка начала трескаться и не пройдёт и одного года, как она попросту рассыплется на части. Поэтому армирование, можно сказать, является обязательным условием;
• Пятый этап - это сама стяжка. После этапа армирования заливается сам бетонный раствор. Толщина бетонной стяжки должен превышать 50 мм. Бетонный раствор должен быть прочнее положенного, то есть обычное соотношение 1:4 не подходит, лучше использовать соотношение 1:3. Также во избежание потрескиваний стяжки, в бетонный раствор добавляют пластификаторы.

Процесс утепления бетонной стяжки происходит примерно так. Хоть бетонная стяжка и является самым дешёвым и доступным видом пола, но этого недостаточно, чтобы ваш дом был уютным и комфортным. Для этого ещё и прибегают к помощи разнообразным системам подогрева.

Система подогрева бетонного пола в частном доме

Для подогрева пола в частном доме существует масса вариантов. В основном различают три вида обогрева:

• электрический;
• инфракрасный;
• водяной.

Для подогрева бетонной стяжки лучше всего подходит водяной тёплый пол . Эта система довольно проста в использовании, так что его можно сделать самостоятельно. Но расчёт и проектирование такой системы лучше всего оставить профессионалам. Если продумать такую систему до мельчайших деталей и не экономить на строительных материалах, то она может послужить не один десяток лет.

Преимуществ этой системы более чем достаточно, первая из которых абсолютная экономия электроэнергии, за счёт подсоединения системы к центральному отоплению. У вас не только тёплый пол, по которому можно ходить босиком, но и безопасная в использовании система подогрева. Второе, установка и монтаж водяного тёплого пола не требует особого труда и затрат, так что самостоятельно устанавливать такую систему тоже возможно.

Как работает система тёплого водяного пола?

Основными элементами водяного тёплого пола являются полимерные трубы , в которых циркулирует горячая вода. Система подключается к центральному отоплению или к индивидуальным котельным, которая подогревается за счёт жидкого или твёрдого топлива.

Температура в трубах регулируется терморегулятором, который подсоединяется к трубам. Терморегуляторы устанавливаются на стенах, и в них достаточно задать нужную температуру, чтобы система заработала. Автоматические термостаты наиболее удобны в использовании. Достигая заданной температуры, система автоматически охлаждается.

Монтаж водяного тёплого пола происходит в три этапа.

Во-первых, подготавливается сама почва, в которой будут складываться трубы. Весь периметр очищается от строительного мусора, подравняются все перепады и уклоны.

Во-вторых, кладутся подложки под трубы . Это поможет направить тепло вверх и равномерно распределять по всему помещению. Для этой задачи отлично подходят теплоизоляционные плиты, которые также играют роль фиксаторов труб.

В-третьих, заливается сама бетонная стяжка. Толщина залитой стяжки должна быть не менее 3 см.

Один из недостатков водяного тёплого пола является то, что она категорически несовместима с древесиной. Эта система эффективна, только если ваше помещение залито бетонной стяжкой.

Система подогрева деревянного пола в частном доме

Для подогрева деревянного пола не требуется особых усилий, так как древесина - это тёплый материал, не нуждающийся в дополнительном подогреве. Единственное, что можно сделать - это усилить его эффективность за счёт дополнительных систем подогрева. Но закладывая утеплитель, мы можем лишить нашего пола обычной вентиляции, отчего деревянный материал деформируется. Поэтому нужно рассчитать систему гидроизоляции и чем тщательнее всё продумать, тем лучше.

Для утепления деревянного пола достаточно закладывать под настил минеральные утеплители. Пенопласт использовать не рекомендуется, так как он не пропускает воздух. И вследствие этого нарушается естественная вентиляция помещения. Всё, что можно сделать в этом случае - это оставить пространство между деревянным настилом и утеплителями. Пространство в размере 50 мм будет вполне достаточно, чтобы не нарушалась естественная вентиляция.

Заключение

Напоследок можно сказать, что сделать тёплыми полы в частном доме - не такая уж и сложная задача. При ответственном подходе к делу и тщательном проектировании системы всю работу можно сделать самостоятельно. Но в современных домах уже рассчитана система отопления пола и его счастливые обладатели не задумываются о такой проблеме.

В отличие от электрического тёплый пол на жидком теплоносителе требует более сложных расчётов для интеграции в систему отопления. Срок эксплуатации и коэффициент полезного действие системы напрямую зависят от правильности выбора материалов, фурнитуры, монтажа и схемы работы подогрева.

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Обеспечение циркуляции

Системы водяного отопления с подогревом пола не работают по гравитационному принципу и всегда остаются энергозависимыми. Из-за этого и случается перегрев: сбои в системе циркуляции и рециркуляции могут подать и 70-80ºС, поэтому средства от экономии на использовании полимерных трубок должны быть хоть частично затрачены на совершенствование автоматики и вспомогательных механизмов.

Скорость протока теплоносителя в трубках строго регламентируется производителем, возлагать эту задачу на общую циркуляцию системы — значит повысить риск сбоев в работе. Перед коллекторным узлом обязательно устанавливается устройство принудительной циркуляции, затем каждый из контуров регулируется для подстройки требуемой скорости протока. Это определяет максимальную длину петли каждого контура и перепад температур в его начале и конце.

Для прокачки воды в системе используют циркуляционные насосы , предназначенные для радиаторных систем отопления. Диаметр патрубков определяется требуемой пропускной способностью трубы, которой насос подключен к коллектору. Высота подъёма (или нагнетаемое давление) определяется суммарным гидродинамическим сопротивлением труб, заявленным их производителем для разных конфигураций петли и радиусов изгиба. Каждое соединение требует увеличения высоты подъёма. Регулировка скорости для насосов тёплого пола не требуется, однако при ускоренной циркуляции возможна более интенсивная прокачка системы для быстрого выхода на режим.

Коллекторный узел

При использовании более одного ответвления для подогрева пола наличие коллекторного узла (гребёнки) строго обязательно. Самостоятельная пайка коллектора даже для двух петель не даст требуемого результата, сбалансировать линии при отсутствии равномерного распределения и вентильных регуляторов практически невозможно.

Коллектор выбирается как по числу ответвлений, так и по общей пропускной способности. По сути своей, это многоканальный регулятор расхода. Из материалов корпуса наиболее предпочтительны нержавеющая сталь и качественная латунь. Для тёплого пола могут быть использованы две разновидности коллекторов. При разнице в длине контуров менее 20-30 метров подойдут обычные латунные с шаровыми кранами. При большем разбросе гидродинамических сопротивлений нужен специализированный коллектор с регуляторами протока на каждом отводе.

Обращаем ваше внимание, что сдвоенный (подача + обратка) коллектор покупать не обязательно. Можно установить качественный смеситель с расходомерами на линию подачи, а на обратку — более дешёвый с вентильными (не шаровыми) кранами. Отдельно стоит обращать внимание, на какой тип труб рассчитан коллекторный узел. Большинство дешёвых изделий подразумевают подключение МП труб, которые для тёплого пола подходят плохо и потому применяются всё реже. Для контуров из полиэтилена лучше потратиться на надёжные и проверенные коллекторы REHAU, для систем на медных трубках — Valtec и APE. Присоединение медных трубок к коллектору рекомендовано через развальцовку и/или резьбовой фитинг, паять напрямую не рекомендуется по причине низкой ремонтопригодности таких соединений.

Узел подготовки температуры

Сама гребёнка отводов — это ещё не весь коллектор. В сборе смесительный узел комплектуется специальной арматурой, обеспечивающей корректировку температуры воды перед подачей в систему. Подмешиваться может как горячая вода, так и холодная, что в корне определяет специфику работы двух типов смешивания.

Простая схема включения тёплого пола. 1 — трёхходовой клапан; 2 — циркуляционный насос; 3 — шаровый вентиль с термометром; 4 — коллектор раздачи с расходомерами; 5 — коллектор обратки с регулировочными вентилями; 6 — контур тёплого пола. Регулировка температуры в контуре осуществляется вручную и сильно зависит от температуры теплоносителя на входе.

Первый тип использует замкнутый цикл циркуляции, подмешивая горячую воду трёхходовым клапаном по мере необходимости. Недостаток системы в том, что при сбоях в работе автоматики или использовании твёрдотопливных котлов может за раз податься большое количество горячей воды, негативно воздействующей на полимеры, а также на напольное покрытие и микроклимат в комнате. Поэтому подкачка горячей воды практикуется преимущественно в системах на медных трубках.

Готовый смесительный узел для тёплого пола. Регулировка температуры и степень смешения теплоносителя выполняется полностью в автоматическом режиме

Для полиэтиленовых контуров предпочтительны более дорогостоящие коллекторы, подмешивающие холодную воду из обратки для снижения поступающей температуры. Сложность таких смесительных узлов обусловлена наличием дополнительного насоса рециркуляции. Регулировка может производиться как настраиваемым двухходовым клапаном, так и электронным термостатом, управляющим оборотами двигателя насоса. Последнее — пример борьбы за точность и снижение инерционности системы, к слову, весьма успешный. Однако такие системы энергозависимы.

Брать ли коллектор в сборе — спорный вопрос. Безусловно, наличие гарантии — очевидный плюс, но не всегда получается найти модель с необходимой обвязкой и числом отводов, в таких случаях придётся собирать устройство самому.

Утепление и аккумулирующий слой

Пирог водяного тёплого пола таков : пенополимерный утеплитель, нагревательные трубки и теплоаккумулирующая стяжка в порядке снизу вверх. Толщина и используемые материалы основных слоёв должны выбираться в соответствии с рабочими параметрами системы.

Утеплитель выбирается с учётом планируемой температуры нагрева, а если точнее — разницы температур между тёплым и черновым полом. В основном используют ЭППС или ППУ плиты со стыковочными кромками. Этот материал практически несжимаем при распределённой нагрузке, при этом показатели сопротивления теплопередаче одни из самых высоких. Ориентировочная толщина полимерного утеплителя — 35 мм для разности температур в 30 ºС и далее по 3 мм на каждые 5 ºС.

Способы устройства тёплого пола в частном доме. Предложено три варианта крепления и распределения труб: А — Использование специальных монтажных матов для тёплого пола. В — Монтаж по армирующей сетке с шагом 10&nbs;см с помощью пластиковых стяжек. С — Укладка труб в подготовленные желоба в утеплителе с использованием светоотражающих экранов. Конструктивное исполнение тёплого пола: 1 — бетонное основание чернового пола; 2 — утеплитель; 3 — демпферная лента; 4 — бетонная стяжка; 5 — напольное покрытие; 6 — армирующая сетка.

Помимо защиты трубок от повреждения стяжка регулирует инерционность системы подогрева и сглаживает разность температур между участками пола непосредственно над трубками и между ними. Если котёл работает в циклическом режиме, нагретый бетон будет отдавать тепло, даже если поступления горячей воды временно нет. При случайном перегреве теплоёмкая стяжка обеспечит отвод температуры, исключая повреждение труб. Средняя толщина стяжки — это 1/10-1/15 часть расстояния между соседними трубками. Увеличив толщину, можно избавиться от эффекта тепловой зебры при редкой прокладке трубок. Естественно, расход материалов, а также инерционность и время выхода системы на режим при этом возрастут.

При устройстве тёплых полов по грунту необходимо отсыпать 15-20 см несжимаемый слой из ПГС. Щебень в целях дополнительной теплоизоляции можно заменить керамзитом. По утеплённым каркасным полам тёплый пол можно укладывать сразу поверх гидроизолятора, которым черновой пол укрывается во избежание выхода из стяжки цементного молока. В лучшем случае под трубками устраивается слой тепловой отсечки из ППУ или ЭППС в 20-25 мм. Даже такого тонкого слоя достаточно, чтобы устранить мостики холода, представленные несущей конструкцией пола, а также распределить нагрузку от стяжки.

Нюансы монтажа

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.

Фиксация монтажной системы к полу выполняется сквозь утеплитель без значительного прижима. Крепить нужно в отверстия, образованные после отгибания лепестков для обжатия трубок. Таким образом, точки крепления располагаются наиболее близко к нагревательным элементам, что исключает их всплытие, смещение или поднятие всей системы при заливке бетонной смеси.

Большой популярностью среди домовладельцев пользуются напольные системы обогрева. Самым лучшим решением для создания тепла в частном доме может оказаться монтаж водяного пола. Однако сделать правильный выбор и провести его установку в помещении – сложная задача, так как этот процесс имеет свои нюансы и требует некоторых знаний.

Особенности: плюсы и минусы

Водяной теплый пол представляет собой конструкцию из отопительного контура, состоящего из труб. Они подключаются к основной нагревательной системе.

Несомненными плюсами такого устройства считаются:

• Рациональность использования энергии, что позволяет избежать значительной траты материальных средств. При установке такой системы денежные расходы на электроэнергию снижаются почти в два раза.
• Создание уюта и комфорта в жилище.
• Равномерное распределение тепла по всему помещению.

• Достаточно высокий уровень безопасности из-за того, что теплоноситель располагается под полом, поэтому отсутствует риск получения ожога или травмы.
• Неоспоримая совместимость с отделочными материалами. Например, устройство легко подойдет для таких покрытий, как плитка, линолеум или ламинат. Если используются материалы с химическими добавками, то об этом должно быть указано на упаковке. Следует проверять, разрешает ли производитель устанавливать такие изделия в жилых помещениях.
• Вариативность подключения. Так, можно подключаться сразу к основной системе отопления, а можно создать отдельную конструкцию подачи тепла.

Однако система теплого водяного пола имеет некоторые минусы:

• Для получения небольшой температуры нагрева нужно иметь смеситель, который работает в комплексе с водяным насосом.
• Часто ведет к снижению давления в центральном отоплении.
• Уходит много времени на монтаж из-за необходимости создания многослойности установки.
• В случае появления протечек нужно вскрывать все покрытие, что влечет его возможное повреждение.
• Теплый водяной пол не справится с отоплением всего помещения, поэтому должен быть котел для обогрева всего пространства.

В целом такая конструкция имеет больше преимуществ и, безусловно, станет спасителем в зимнее время года. Не рекомендуется отключать систему зимой.

Монтажные схемы

По качеству материала выделяют следующие типа укладки теплого водяного пола в загородном коттедже, на даче:

• Бетон . Здесь используется стяжка с монтированием гидроизоляции и теплоизоляции, фиксацией труб с армирующей сеткой. Как закрепление в качестве покрытия используются плитка, камень или паркетная доска.
• Полистирол . Это простой вариант монтажа с помощью специальных полистироловых плит, которые после прессования получают выпуклую форму. Внутрь помещаются трубы.
• Деревянные перекрытия.

Для последнего монтажная схема достаточно простая. Для устройства такого способа обогрева в частных деревянных домах существует несколько методов укладки водяной конструкции на дощатую поверхность. Под полом устанавливаются трубки из пластика. Они обеспечивают поступление горячей воды.

Максимальная температура нагрева таких поверхностей составляет не более 30 градусов, в противном случае начнется высыхание деревянного покрытия.

Циркуляция горячей воды происходит постоянно. Важно помнить о том, что система отопления в помещении не связана с отоплением пола. Процесс обогрева осуществляется котлами любого вида. Самым лучшим вариантом будет, если котел состоит из двух контуров отопления. То есть один из них предназначен для создания тепла в самом помещений, а другой - для системы теплого пола.

Такая конструкция позволит сэкономить деньги, так как воздух начинает подниматься снизу вверх, а конвекторы создают тепло во время поступления холода из окон. Система водяного теплого пола, в основе которой стоит газовый котел, представляет собой следующее:

• Труба поступления природного газа.
• Труба для подачи воды.
• Линия подачи системы отопления в двух направлениях.
• Коллектор.
• Два направления для водяного теплого пола.

Технология обустройства

Монтаж отопительной системы возможен только после необходимой подготовки основания. Это делается для создания идеального перекрытия путем его восстановления или замены. Этот этап включает в себя важные моменты:

• Удаление старого покрытия и демонтаж чернового основания.
• Снятие всех видов изоляции.
• Очищение поверхности от загрязнений.
• Проверка конструкций на предмет устойчивости путем осмотра. Если обнаружены изношенные части балок, то их нужно вырезать и заменить куском такого же размера.
• Использование веществ для защиты от грибка и плесени.

Важно обратить внимание на ровность основания, наличие выступов. Нельзя допускать слишком больших перепадов. Если дефекты поверхности больше 2 см, то необходимо сделать выравнивание путем насыпки мелкого щебня. Такой способ подойдет для укладки теплого водяного пола под деревянные перекрытия.

Монтаж легкого водяного пола можно производить как со стяжкой, так и посредством сухого пола под плитку или дерево. Важно знать, что начинать монтировать полы лучше в той комнате, где размещен котел . Одна секция для монтажа не должна иметь площадь больше 40 м.Трубы для установки обладают способностью к деформации, поэтому не составит труда придать нагревательным элементам любую форму. Специалисты считают, что наиболее эффективен способ укладки спиралью.

Могут использоваться как пластиковые, так и металлопластиковые трубы. Часто специалистами применяются полипропиленовые устройства, отличающиеся устойчивостью, герметичностью.

Важно, чтобы эти конструкции были пригодны к установке в системах отопления. В противном случае применение неподходящих устройств может привести к неэффективной схеме обогрева. Важно изучить маркировку, имеющуюся на трубе.

Что касается котла, то здесь есть возможность выбора. Можно приобретать не только газовый, но электрический или работающий на твердом топливе. Все зависит от места расположения дома. Необходимость в системе коллектора объясняется тем, что он важен для обеспечения работы всего водяного пола и поддержания заданной температуры.

Не во всех котлах имеется встроенный циркуляционный насос. В таких случаях нужно приобретать его отдельно , так как без него невозможен круговорот воды. Лучше выбирать такой насос, который имеет три скорости. Остальные детали для обустройства системы теплого водяного пола приобретаются исходя из индивидуальных особенностей каждого устройства.

Как правильно сделать отопление своими руками?

Подготовка поверхности путем ее выравнивания

Это можно сделать с помощью бетонной стяжки или специальных составов, которые продаются в строительных магазинах. Далее обработать основание рекомендуется с помощью грунтовки. Не стоит забывать про утеплитель, который необходимо уложить на подготовленную поверхность.

Укладка теплоизоляции

Этот процесс не является сложным, достаточно лишь зафиксировать стыки монтажным скотчем. Из материалов для утепления встречаются такие как пенопласт, пенопропиленовый утеплитель. Лучшей толщиной считается 5 см. В некоторых случаях, когда осуществляется укладка на грунт или при повышенной защите от холода, допускается толщина до 10 см.

Укладка труб

На основу выкладывается армирующая сетка, обеспечивающая полное скрепление. Сами трубы возможно установить в форме змейки или спирали. Все зависит от личных пожеланий хозяина помещения, однако мастера считают, что спиральная схема монтажа предпочтительнее. При первом варианте укладки возможно неравномерное прогревание пола. Для расчета ширины установки учитывается множество значений. К ним относятся толщина стен, диаметр трубы и другие факторы. Оптимальная длина трубы составляет 100 м, так как вода остывает, удаляясь от начала циркуляции.

Нагревательными материалами могут быть самые обычные водопроводные трубы, однако срок их службы будет значительно меньше специальных устройств. Существуют тонкости запаивания труб, которые состоят в том, что соединение между собой нужно проводить при помощи переходников. В случае, если устанавливаются металлопластиковые трубы, металлическую поверхность нужно убрать в пределах 3 см от начала трубы.

Труба крепится к теплоизоляции с помощью крепежных соединений. Они необходимы для облегчения монтажа пола и гарантии правильного размещения трубы. Крепежом могут быть пластиковые или металлические элементы.

Важно знать, что для теплого пола нужно использовать только цельный кусок трубы. При этом максимальная длина каждого контура должна достигать 100 м. В противном случае придется задействовать слишком высокое давление для оптимальной скорости теплоотдачи.

Подготовка и подключение коллектора

Монтаж этого устройства происходит согласно инструкции, указанной на упаковке. В каждом конкретном случае процесс установки будет отличаться из-за того, что сейчас в продаже имеется множество разных моделей. Правильное расположение коллекторной коробки должно обеспечивать одинаковое давление воды во всех контурах.

Монтаж котла

Часто во время подключения котла к системе теплого пола создается проблема, которая заключается в том, что температура воды в разы выше требуемой для работы водяного пола. Поэтому важно сделать так, чтобы в трубы поступала вода с более низкой температурой. Это возможно путем разбавления воды уже остывшей, которая поступает в обратном направлении.

Конструкция обогрева должна пройти процесс сборки, состоящей из следующей схемы:

• Установка клапана управления.
• Закрепление циркуляционного насоса.
• Монтаж коллектора.
• Обеспечение поступления воды пониженной температуры.
• Подключение трубы к котлу.

Если используется стяжка, то процесс происходит под оказанием давления. Смеси для стяжки могут быть цементно-песочные, бетонные или сухие.

При использовании цемента и песка лучше всего приобретать уже готовые средства, в состав которых входит специальный пластификатор. Этот элемент позволяет сделать раствор пластичным , а также повышает уровень нагрева за счет теплопроводности. Для бетонного состава же рекомендуется приобретать цемент особенной марки М-300.

Сухие материалы включают в себя песок, различные добавления для расширения тепла и для уменьшения пузырей воздуха. Во время последнего этапа работы нужно вовремя принять меры по предотвращению трещин. Здесь существует два варианта:

• Когда помещение разделяется на две половины, каждая из них заливается отдельно с использованием специальной ленты. Далее все имеющиеся промежутки удаляются путем шпаклевания.

• После высыхания стяжки периметр комнаты вырезается по секторам с помощью болгарки, а образовавшиеся швы заделываются силиконом. Затем они должны быть прошпаклеваны.

В конструкции с деревянным полом весь процесс намного проще, так как не требует проведения установки стяжки. Достаточно лишь накрыть досками специальный короб, где размещаются отопительные трубы. Важной особенностью является правильное размещение труб . Вся конструкция размещается на уровне ниже котла. Это будет способствовать свободному нагреву и циклированию по пластиковым отопительным элементам.

Стоит более подробно остановиться на рассмотрении вопроса об укладке водяного теплого пола без стяжки. Здесь есть множество преимуществ, одним из которых является маленький вес конструкции, а также отсутствие необходимости дожидаться высыхания цемента. Это та система обогрева, которая позволяет значительно сэкономить деньги . Монтаж такой конструкции требует использования основы, куда будут укладываться контуры труб. Она может быть деревянной или полистироловой.

Также должны присутствовать полосы из металла, которые равномерно распределяют тепло. Можно обустраивать теплые полы как под плитку, так и под ламинат, однако во всех случаях нужно позаботиться о хорошей теплопередаче.

На сегодняшний день применяется система установки с помощью гипсоволокнистых листов. Они кладутся как основа, заполняют промежутки между контурами труб, служат верхним слоем под выбранное покрытие. Эта конструкция легко разбирается, в случае необходимости ремонта . Кроме того, гипсоволокнистые листы отлично проводят тепло.

Другим возможным вариантом для создания водяного пола без стяжки является применение листов из алюминия, в которых уже имеются отделы для укладки контура труб. Но мастера отмечают, что гипсоволокнистые элементы намного лучше по качеству. Достоинства таких материалов следующие:

• Доступность цены.
• Простая схема обработки.
• Безопасность.

От возможности установить теплые водяные полы своими руками не стоит отказываться, так как эта система значительно облегчит жизнь за счет создания комфортных условий проживания и экономии средств на покупку энергоносителей.

Грамотно установленное тепло в жилище возможно сделать без дорогостоящих услуг специалистов. Достаточно лишь знать необходимые тонкости этого процесса и правильно выбрать оборудование для обогрева.

Теплый пол - современная отопительная система, которая применяется все чаще в загородных домах и коттеджах. Во многих случаях она становится основным отоплением, но иногда ее монтируют только для повышения комфорта.

Между тем, теплые полы могут быть разными: водяными, электрическими, инфракрасными. В этой статье мы рассмотрим особенности таких систем, различия, а также преимущества и недостатки.

Почему рекомендуется установить в доме теплый пол? В чем его преимущества?

Установленная в коттедже система теплого пола любого типа, гарантирует хозяевам более высокий уровень комфорта и несколько важных преимуществ.

Однако, пожалуй, самое интересное заключается в том, что все элементы отопления полностью скрыты от глаз, то есть внешний вид коттеджа становится значительно лучше — никаких торчащих труб и привычных радиаторов. При этом жить в таком доме привычно тепло, так как под полом размещен отопительный контур (водяной, инфракрасный или электрический).

Немаловажно и то, что исключается контакт с нагревательными элементами, так как они размещаются под напольным покрытием. Что повышает уровень безопасности.

Циркуляция нагретого воздуха становится более равномерной, а общие расходы на отопление могут быть значительно меньше (при условии использования водяного контура). Пол всегда теплый, можно ходить босиком - а это особенно важно, если в доме есть дети.

Какие есть виды теплых полов?

На практике используют следующие виды таких систем:

1. водяной;
2. электрический;
3. инфракрасный;
4. комбинированный (используется редко, его мы рассматривать не будем).

Каждый из этих типов отопления имеет свои особенности, преимущества и недостатки. Для того, чтобы выбрать конкретную систему необходимо проанализировать особенности, плюсы и минусы каждой из них.

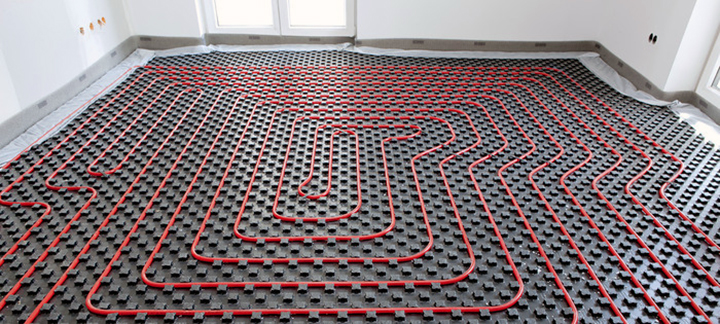

Водяной теплый пол

Это самый популярный, но одновременно и самый сложный, вариант устройства напольного отопления в коттеджах. Однако стоит понимать, что обустроить его самостоятельно — непростая задача, только при условии, если имеется соответствующий опыт. Проектирование и монтаж этого типа обогрева лучше поручить специалистам.

Особенности системы, положительные и отрицательные свойства

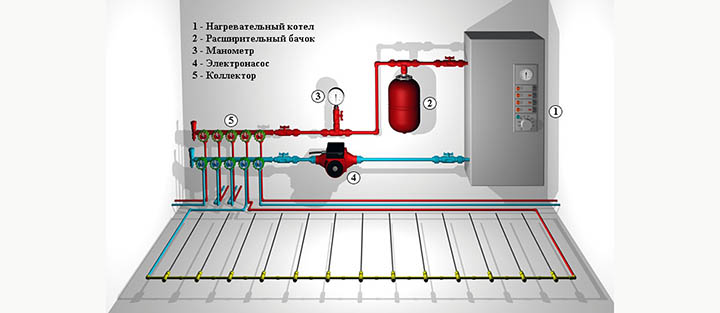

В целом система водяного теплого пола представляет собой замкнутый контур, выполненный из труб. Контур монтируется под напольным покрытием по бетонной стяжке, специальным полистироловым плитам или деревянным перекрытиям и подключается к общей отопительной системе.

В комплект системы входят следующие элементы:

1. трубы (пластиковые, металлопластиковые);
2. крепеж;
3. теплоизоляционные материалы;
4. коллектор и фитинги для подключения.

Такого рода система имеет немало положительных качеств, и становится все более популярной в загородных домах и вот почему:

• более экономное использование электроэнергии - расходы на электричество после установки водяного теплого пола снижаются в несколько раз по сравнению с использованием обычных электрообогревателей;
• помещения прогреваются более равномерно;
• высокий уровень безопасности - риск ожога исключен;
• можно регулировать микроклимат комнат (обустроить для каждой из них отдельный отопительный контур);
• возможность использовать любые напольные покрытия - нагрев поверхности не превышает 30 градусов, нет никаких вредных выбросов;
• создание уюта и комфорта для жильцов.

Недостатки у этой системы тоже имеются, но они или временные, или с ними можно смириться:

• длительный и сложный процесс монтажа;
• возможно появление протечек, которые нередко приводят к порче напольного покрытия - для устранения протечек и ремонта пола требуется полный демонтаж покрытий;
• возможность снижения давления в общей отопительной системе;
• чтобы регулировать температуру, необходима установка смесителей.

При необходимости использовать теплый пол с водяным контуром в качестве основного отопления, его подключают к отопительному котлу, установленному в доме. Обычные радиаторы в этом случае не используют. Котел может быть любого типа - на твердом топливе, газовый или электрический. Однако прежде чем использовать электрокотел, лучше предварительно присмотреться к электрическому теплому полу.

Важно! Во избежание аварийных ситуаций зимой отключать систему водяного теплого пола нельзя.

Электрический теплый пол

Теплый пол, обогреваемый электричеством - весьма популярная система отопления для загородного дома. Его главные компоненты - греющий кабель и терморегулятор, который управляет всей системой.

Есть два варианта монтажа греющего кабеля - либо закладывается в цементно-песчаную стяжку или непосредственно под напольное покрытие. Наиболее часто в данном случае в качестве напольного покрытия используется плитка, но возможны и другие материалы.

Важное преимущество электрического теплого пола заключается в простоте его исполнения. Спроектировать и собрать его может любой опытный домашний мастер.

О собенности системы

После укладки греющего кабеля и финишного напольного покрытия, вся поверхность пола превращается в своеобразный обогреватель, источник приятного и мягкого тепла, комфортный для босых ног. Стоит отметить, что воздух в комнате при этом не пересушивается, как это происходит при использовании электрических обогревателей многих моделей.

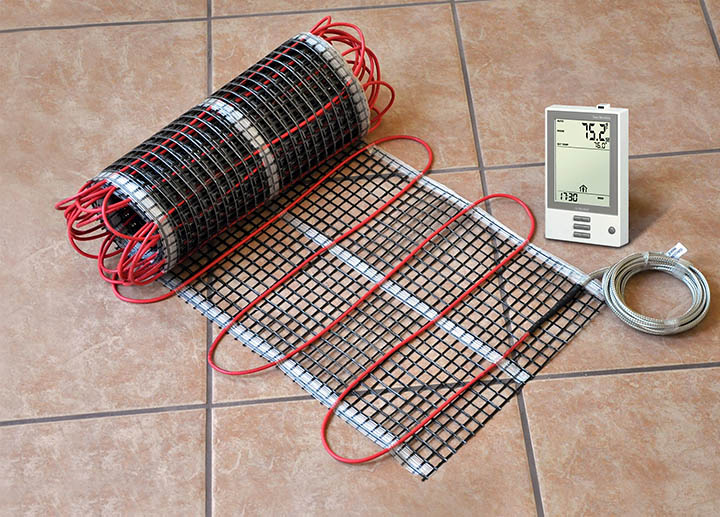

В состав системы электрического теплого пола в коттеджах традиционно входят:

1. греющий кабель необходимой длины;
2. управляющая автоматика - датчик температуры и термостат, выключающий обогрев при достижении заданной температуры;
3. элементы крепления, использующиеся при монтаже;
4. теплоизолирующие материалы.

Основой системы электрического теплого пола является греющий кабель. Он состоит из нескольких секций, снабженных специальными муфтами для соединения, двухслойной изоляцией и защитным экраном.

Все соединительные элементы выполняются из материалов, не поддающихся коррозии. Срок службы кабеля по гарантии составляет 15 лет, но имеются и более долговечные кабели, включая бронированный и экранированный. Они отличаются высокой надежностью и долговечностью.

Система управления и возможность автоматизации работы

Удобство любых систем, работающих на электричестве, заключается в возможности широкого спектра регулирования, включая автоматическое управление. Этими же возможностями обладает и электрический теплый пол.

В системах попроще используют термостаты, в которых температура задается вручную, плавно или дискретно, то есть без возможности программирования. Такие системы вполне логично и естественно использовать в домах, предназначенных для постоянного проживания. В любое время хозяева могут вмешаться в работу системы и выставить желаемую температуру.

Программируемые термостаты поддерживают и регулируют температуру автоматически, по заданному алгоритму. Такие системы удобны, если в загородный дом или на дачу приезжают время от времени.

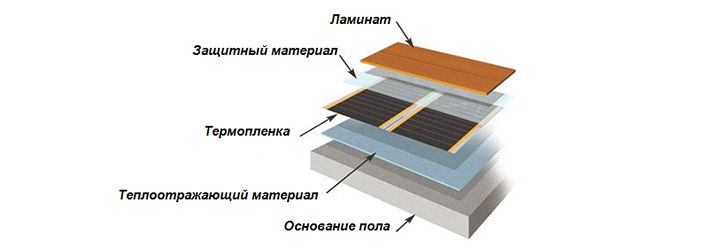

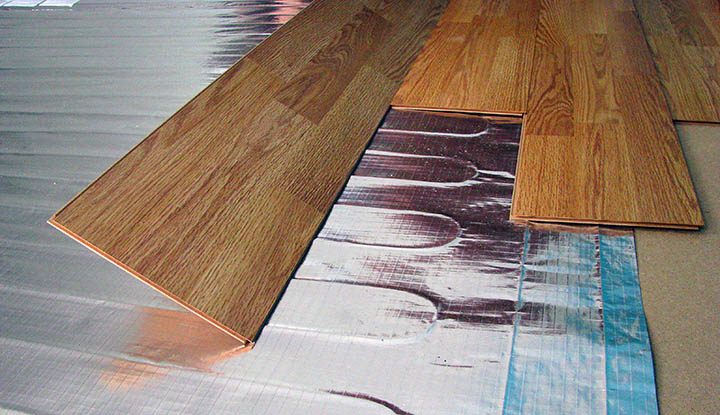

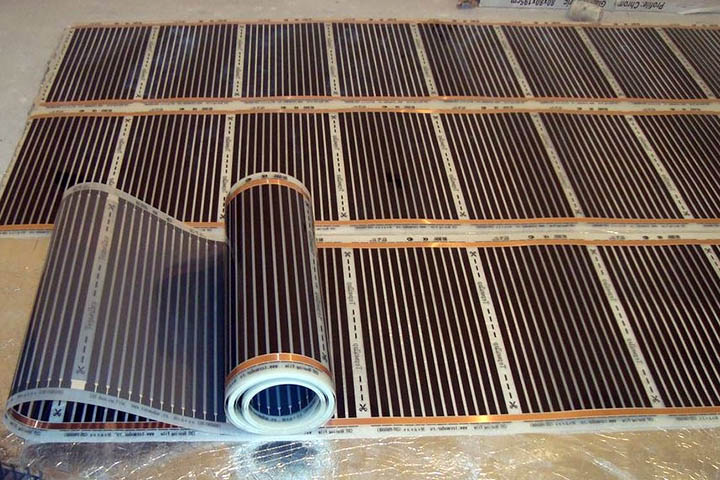

Инфракрасный теплый пол

Работа теплого пола этого типа основана на инфракрасном излучении, которое нагревает не только сам пол, но и предметы, расположенные над ним.

Систему отличает несколько очень важных преимуществ:

• использование излучения, которое по своей природе напоминает солнечное и воспринимается человеком более естественно;
• прогревается не воздух, а предметы в комнате, которые после этого сами начинают отдавать тепло;
• универсальность и простота монтажа - тонкую излучающую пленку можно монтировать на стенах, потолке, под напольными покрытиями без цементной стяжки и особого труда;
• надежность и безопасность;
• экономичность;
• универсальность;
• быстрый прогрев помещения;
• удобство в эксплуатации;
• возможность автоматизации управления;
• продолжительный срок службы.

Важно! Как показывает практика, инфракрасный теплый пол экономичен и полностью безопасен. Тонкая пленка не требует места под напольным покрытием и совершенно не ощущается даже под тонким и мягким линолеумом.

Недостатки система инфракрасного обогрева тоже имеет:

• нагрев мебели, приводящий к перегреву пленки. Его можно избежать, не устанавливая пленку в местах, где будет располагаться мебель или использовать предметы обстановки на ножках;
• значительные затраты на электроэнергию при обогреве больших помещений;
• зависимость от электроснабжения - актуально, если теплый пол является основным или единственным источником тепла.

Резюме

Выбор типа теплого пола зависит от конкретных особенностей загородного дома, его площади и объема пространства. Важную роль при выборе системы играют и другие факторы:

1. особенности местного климата;
2. требования к комфорту;
3. наличие централизованного отопления от поселковой сети;
4. функциональность;
5. индивидуальные предпочтения.

Электрический теплый пол удобен в эксплуатации, но его установка в коттедж выгодна только в поселках с дешевой электроэнергией и бесперебойным энергоснабжением.

Самым распространенным вариантом для домов с централизованным отоплением является водяной теплый пол. Но его же устанавливают и в коттеджах с автономным отоплением. Инфракрасный обогрев имеет много важных преимуществ, и является самым современным вариантом, хотя и не самым экономичным.

Отправим материал вам на e-mail

О дним из вариантов нагрева пола являются водяные теплые полы. В подобных устройствах применяется в качестве теплоносителя нагретая вода, которая циркулирует по трубопроводу. Она подогревается с помощью . При проектировании, производстве ремонтных работ, а также замене отопительных приборов необходимо знать монтажные схемы водяных теплых полов в частном доме. Подробнее в материале ниже.

Схема водяных полов

Составляющие механизма теплых полов – это элементы нагрева внутри пола. Выбирая монтажные схемы для водяных теплых полов в частном доме, стоит учитывать, что подобная конструкция имеет слоистую структуру.

Стоит выделить следующие элементы в устройстве оборудования:

• Бетонная плита или другой вариант чернового пола являются основным слоем.

• Теплоизоляция представляет собой защиту от неправильного распределения тепла.

• Устройство водяных полов.

• Раствор бетона.
• Напольное покрытие.

Полезная информация! Толщина всей конструкции должна быть в пределах 7-15 см.

Особенности технологии монтажа

Устройство отапливающего пола – это прекрасное решение для комнат площадью более 20 кв. метров. В малогабаритных помещениях трудно провести магистрали с водой, поэтому в них рекомендуется делать электрические конструкции.

Традиционно монтажные схемы водяных теплых полов в частном доме проектируются в стяжках. Это необходимо из-за повышенной нагрузки, от которой требуется защитить трубопроводную систему. Кроме того, трубы должны соприкасаться со стяжкой, которая функционирует как нагретая поверхность.

Водяные магистрали монтируются с помощью специальной сетки, крепежных листов из пенополистирола или пластин с пазами. Подготовленное основание покрывается гидроизоляционной пленкой. При монтаже на теплоизолирующий слой помещают арматурную сетку, поверх которой монтируется трубопровод. Перед тем как приступить к установке труб, необходимо провести расчет оборудования, чтобы обеспечить требуемую теплопередачу с учетом потерь. Трубопровод к каркасу монтируется с помощью хомутов. Поверх магистралей также устанавливается армированная стяжка.

Полезная информация! В квартирах с множеством жильцов устанавливать подобную конструкцию от централизованного отопления запрещено. При монтаже отдельного источника тепла требуется специальное разрешение.

Статья по теме:

Монтажные схемы

Соблюдение правил монтажа влияет на распространение тепла в окружающем пространстве. В подобной конструкции горячая вода перемещается по трубам, обогревает соседние поверхности и при этом остывает. Поэтому все монтажные схемы для водяных теплых полов в частном доме начинаются от стен и перемещаются по выбранной системе к выходу или в центральную часть.

Выделяют следующие схемы обустройства пола:

• Система улитка подразумевает прокладку труб по спирали. При этом с последующим оборотом конструкция сужается к центральной части. При этом магистраль прокладывается неплотно через ряды, чтобы оставить место для труб в обратном направлении. При спиральной конструкции обеспечивается равномерный прогрев помещении, а также уменьшается гидравлическое сопротивление. При этом производится меньший расход труб. К минусам схемы следует отнести сложность монтажа.

Схема «Улитка»

• Змейка представляет собой прокладывание магистралей вдоль наружных стен в виде петель. Затем трубы монтируются волнистой линией в обратном направлении. Монтаж труб в виде змейки отличается простотой проектирования. К минусам можно отнести температурные скачки из-за частого шага укладки.

Схема «Змейка»

• Комбинирования схема представляет собой сочетание двух систем. Такая конструкция подходит для комнат с холодными стеновыми поверхностями. При этом элементы имеют форму петель, но на некоторых участках имеют форму прямого угла. Схема монтируется так, чтобы подающий трубопровод располагался ближе к внешним стенам. Для более качественного прогревания крайних зон используется уменьшение шага установки труб.

Статья по теме:

После проведения расчетов для выбора оптимального шага между витками, а также определения мощности котла и приобретения коллектор и терморегулятора производится подключение выбранных монтажных схем для водяных теплых полов в частном доме:

• Концы магистралей подсоединяются к коллектору.

• Монтируется терморегулятор и насос, располагающийся между котлом и коллектором.

• Система соединяется с котлом.

• Проверяется правильность сборки конструкции.

Внутрь системы запускается жидкость и включается котел. Если все сделано правильно, то полы через полчаса станут прогретыми.

Полезная информация! Тип монтажных схем водяных теплых полов в частном доме зависит от способа отопления и геометрических форм помещения. Основное отопление производится с помощью спиралей и двойных петель, а дополнительный обогрев выполняется с применением одинарных петель.

Схемы подключения

Если конструкция подсоединяется к котлу, то потребуется просчитать его мощность. Ее значение должно быть выше мощности теплых полов на 18-20 %. На контуре в обязательном порядке монтируется группа безопасности, которая также может подразумевать наличие расширительного бака.

Магистраль, идущая от котла, присоединяется к коллекторному устройству. Он монтируется в подготовленный шкаф. Магистраль, выходящая из коллектора, монтируется по нужной площади согласно выбранной схемы, а обратный трубопровод подключается к возвратному коллектору. Если монтируется разные ответвления, то в коллектор оборудуется определенным числом входящих отверстий.

Если производится принудительное циркулирование жидкости, то на участке от котла к коллектору монтируются насосные и узлы смесителей для прокачки воды. Температура в системе регулируется с помощью автоматизированных механизмов и датчиков.

Важная информация! В обязательном порядке должна монтироваться запорно-регулирующая арматура между магистралями и коллекторами. Это делается для возможности перекрыть кран в случае ремонта.

Применение теплообменников

Монтажные схемы водяных теплых полов в частном доме часто дополняются теплообменником. Это прибор, который производит замену теплоносителя в конструкции полов и отопительной системе.

Важная функция оборудования – это перемещение энергии от теплоносителя, находящегося в централизованном стояке к воде, которая перемещается по трубопроводу для прогревания полов. Подобный обмен выполняется также от газа к воде. Благодаря механизму теплообменника отопление не зависит от центральной отопительной системы. Установка устройства имеет множество преимуществ. При этом не возникает снижения уровня давления водных потоков и температуры. Что не причиняет неудобств соседям по дому.

Видео: монтаж теплого пола своими руками

После установки напольных схем и до монтирования стяжки проводится проверка конструкции на правильную работу и всевозможные утечки. При этом проверка выполняется разными методами.

Система тестируется при помощи специального оборудования и в нее нагнетается воздушная смесь. В процессе давление поднимается до 4 бар. Подобный метод помогает определить даже малейшую негерметичность.

Также проверка выполняется с помощью заполнения системы жидкостью под определенным давлением. При этом за полчаса его значение не должно понизиться более, чем на 0,6 МПа. Через пару часов оно не должно понизиться более, чем на 0,02 Мпа при постоянной температуре внутренней жидкости.

При подсоединении системы к оборудованию котла используются разнообразные коллекторы. Система запускает насосное оборудование и автоматические механизмы для контролирования разных параметров.

Монтажные схемы водяных теплых полов в частном доме разрабатываются в соответствии с расчетным потреблением энергии и его потерями через ограждающие конструкции. Стоит учитывать, что суммарная нагрузка зависит от способов утепления, материала стен и толщины, а также от перекрытий и от количества дверных и оконных проемов. Рекомендуется установка циркуляционных насосов в каждом контуре для балансировки напольного отопления. Также при оформлении дверных и оконных проемов необходимо учитывать высоту конструкции напольного покрытия.
