Если вы часто проводите время в кругу друзей, любите мясо или рыбу, значит, вам просто необходимо барбекю из кирпича. Эта функциональная позволит приготовить даже большие куски мяса, превратив их во вкуснейшее ароматное блюдо. Предлагаем познакомиться с конструктивными особенностями подробных строений и последовательностью их возведения.

Устройство и принцип работы барбекю из кирпича

В состав современных комплексов обычно входит более трёх топок. Их габариты определяются на этапе разработки проекта. Такое устройство делает печь барбекю многофункциональной. Предусматривается русская печь с духовкой, барбекю из кирпича, коптильня. Возможные и другие варианты. У есть три и более каналов, которые благодаря системе задвижек могут быть изолированы друг от друга.

В состав барбекю входит решётка, устанавливаемая на 20-25 см ниже уровня боковых стенок. Поддон для угля сплошной, что обеспечивает достаточную тягу. Уголь тлеет, поэтому происходит постепенное равномерное приготовление различных блюд. Высота стенок обеспечивает формирование тёплой воздушно-дымовой подушки, благодаря чему приготавливаемая еда приобретается характерный подкопчённый аромат.

Где лучше организовать зону барбекю

При выборе месторасположения барбекю учитывается целый ряд факторов. Оно должно находиться:

• вдали от огнеопасных веществ;
• подальше от деревьев;
• с подветренной стороны строений;
• вдали от .

Располагать комплекс желательно подальше от дома (на расстоянии минимум 5 м). В то же время на минимальном расстоянии от кухни, чтобы хозяйке было удобно готовить. Комплекс желательно замостить, воспользовавшись либо кирпичом. Все деревянные элементы покрыть антипиреном.

Виды готовых комплектов барбекю из кирпича для дачи

Решив приобрести готовый комплект барбекю из кирпича для дачи, обратите внимание на печь-барбекю:

• «Садовая» . Подходит для круглогодичного использования. Состоит из восьми элементов и стальной трубы. Монтируется на . При высоте 1,8 м имеет габариты 1×0,8 м;
• «Престиж» . Весит 600 кг. При высоте в 2,4 м имеет габариты 1,3×1,05 м;
• «Пикник» . Весит 670 кг. Допускает установку вертела. Работает на дровах и угле;
• «Сказка» . Вес − 500 кг. Для приготовления блюд должен использоваться только уголь. При высоте в 2,3 м имеет габариты 1,2×0,8 м.

Прежде чем купить барбекю из кирпича, учтите, что отзывы на готовые конструкции не всегда положительные.

Подробнее на ForumHouse: https://www.forumhouse.ru/threads/199413/

Как выбрать конструкцию барбекю из кирпича: информация, актуальная при разработке проекта

Среди множества разнообразных вариантов барбекю наиболее популярными являются:

• печи-барбекю, изготавливаемые с дымосборником над , через которые осуществляется отвод дыма от мангала;

• барбекю-комплексы, отличающиеся широким функционалом;

• барбекю-камины.

Комплексы выполняются угловыми и фронтальными. Могут иметь множество элементов, необходимость наличие которых в каждом конкретном случае определяется индивидуально. Судя по чертежам и фотографиям, размеры барбекю из кирпича фронтального типа обычно 3,7×1,3 м, угловых – 2,5×3 м. Хорошая конструкция может включать не только жаровню, но и коптильню, зону, предназначенную для приготовления еды, различные шкафы и многое другое.

Внимание! Выбор в пользу большого комплекса позволит разнообразить перечень приготавливаемых блюд.

Фронтальный комплекс с широким функционалом

Популярные проекты барбекю из кирпича для самостоятельного строительства

Если решено изготовить своими силами барбекю из кирпича, проекты уже реализованных решений придутся очень кстати. Предлагаем познакомиться с популярными вариантами, которые можно воссоздать на .

1 из 6

Строительство своими руками печи-барбекю из кирпича

Приступая к строительству печи барбекю из кирпича своими руками, надо как следует подготовиться. Понадобятся не только материалы и инструмент, но и точное знание технологии, чертежи, в соответствии с которыми будут выполняться работы. Предлагаем разобраться, как самостоятельно возвести подобную постройку на своём участке.

Какие материалы и инструменты нужны для работы: ориентировочный перечень

Выбирая материалы для строительства, надо знать, какой кирпич использовать для барбекю. Потребуется красный и шамотный. Последний предназначен для кладки топки.

Внимание! Требуемое количество кирпича зависит от конструктивных особенностей и габаритов возводимой печки.

Также потребуется:

• печное литьё. Перечень, размеры и количество определяются на этапе разработки чертежа;
• глина;
• для устройства или основные компоненты для его приготовления;
• арматура для повышения прочностных характеристик фундамента;
• лист металла;
• доски для ;
• гидроизоляционный материал;
• кельма;
• уровень строительный;
• для мокрой резки кирпича;
• с подходящими кругами;
• молоток с резиновым бойком;
• шаблон для полукруглой арки.

Как своими руками подготовить чертёж для барбекюшницы из кирпича: полезные советы

Приступая к разработке своими руками чертежа барбекюшницы из кирпича, продумайте следующие моменты:

• площадь и прочностные характеристики основания будущего строения. Фундамент должен быть рассчитан на будущую эксплуатационную нагрузку;
• конструктивные особенности и высоту будущей печи;
• конструктивные особенности жаровни, вертелов и решётки;
• наличие навеса или беседки. При их наличии можно будет не зависеть от погодных условий;
• наличие дополнительных элементов. Кроме барбекю, можно предусмотреть коптильню или . Они должны обязательно присутствовать на чертеже;
• систему защиты от ветра;
• место для хранения угля;
• конструктивные особенности .

Комментарий

Руководитель бригады ремонтно-строительной компании "Дом Премиум"

Задать вопрос

«Приступая к разработке чертежа барбекю из кирпича своими руками, скачайте бесплатно уже готовые решения. Их можно будет использовать как основу.»

Закладка фундамента

От качества основания зависит срок эксплуатации барбекю из кирпича в беседке. Работы начинают с подготовки котлована. Для этого снимают плодородный слой и вынимают грунт на глубину 20-25 см.

Внимание! Габариты закладываемого фундамента зависят от размеров и конструктивных особенностей барбекю. Они должны быть на 0,5 м больше размеров печки во всех направлениях.

Иллюстрация	Описание действия
	На выровненное дно котлована насыпается и утрамбовывается пятнадцатисантиметровый слой щебня средней фракции. Заливаем небольшой слой бетона. Выполняем . Для этого вбиваем пруты через равное расстояние, а также укладываем их вдоль и поперёк, связывая в точке пересечения.
	Заливаем бетон до уровня котлована, закрываем сверху металлическим листом и оставляет на три дня. Лист следует укладывать на кирпичи, чтобы исключить его контакт с залитым раствором.
	Выставляем опалубку и продолжаем заливать основание.

Если вы хотите изучить последовательность самостоятельно, смотрите это видео.

Приготовление глиняного раствора

Для кладки печи выбирается тёмно-красная глина. Её замачивают на сутки до начала приготовления раствора и через день тщательно перемешивают. К размоченной глине добавляют песок в соотношении 1:2. Для повышения пластичности в состав вводится клей для печей и каминов (около 3% от объёма). Состав тщательно перемешивается. Можно приступать к кладке.

Пошаговая кладка барбекю из кирпича

Обустройство топки и печной трубы

Для топки и трубы используется жаростойкий кирпич. Формирование трубы обычно начинается с 18 ряда. В каждом из них для сужения отверстия убирается четверть кирпича. Делается это до 28 ряда. стоит оснастить задвижкой.

Внимание! Вместо кирпича, допустим монтаж металлического короба.

Думаем, следующее видео с инструкцией вам будет интересно.

Внешняя отделка печи-барбекю

Приступая к внешнему оформлению, следует согласовать отделку со стилем дома и других строений, находящих на участке. Единый декор должен быть у всех элементов комплекса.

Сколько стоит строительство барбекю из кирпича «под ключ» – обзор цен

Выполнить весь комплекс работ своими силами под силу не каждому. Зато многих интересует цена барбекю из кирпича «под ключ». Здесь всё будет зависеть от многих факторов, включая размеры строения и его конструктивные особенности. Если решите заказать барбекю из кирпича, обратите внимание на среднюю стоимость популярных моделей.

Барбекю в понимании строителя – это очаг для приготовления пищи, который можно при необходимости соорудить самостоятельно. Это же слово в понимании повара означает готовые блюда, приготовленные на этом очаге. Сегодня вы узнаете о том, как строится барбекюшница из кирпича своими руками. Также в этой статье будет показана разница между мангалом и барбекю.

Главное отличие состоит в том, что на мангале блюда готовятся на шампурах, а барбекю делают на решетке. Хотя оба эти метода приготовления легко реализовать на обычном костре.

Также эти конструкции классифицируются по наличию/отсутствию крыши. Мангал – это открытое бездымоходное приспособление. Барбекюшница же представляет собой очаг с жаровней и решетками над ней, установленный на небольшом постаменте. Обычно барбекю строится с дымоходом.

Барбекюшница отлично смотрится как на маленьком клочке земли у дома, так и на роскошной даче. Отдых с блюдами, приготовленными на барбекю, приносит заряд положительного настроения, бодрости и энергии. Поэтому затраченные усилия на его строительство оправданы.

Если вы уже определились с местом строительства, то самое время разработать чертеж барбекю. Однако перед этим определитесь со стилем сооружения, оно должно сочетаться со стилем дома и хозпостроек. Примерные чертежи конструкции будут приведены в конце этой статьи. Возможно, один из вариантов придется вам по душе. Также в статье будут фотографии порядовки строения из кирпичей, что позволит вам точно выполнить кладку барбекю.

Обратите внимание! В чертеже должны быть указаны размеры конструкции, необходимые для эффективного выполнения главных задач барбекю – приготовление овощей и мяса на углях.

Определитесь с конструктивными особенностями печи-барбекю. Будут ли построены полки, ниши для дров, подставки для блюд, крыша, умывальник или беседка? Все эти моменты важно определить еще до составления чертежа. Уровень решетки над жаровней должен совпадать с уровнем стола. В таком случае повару будет удобно готовить.

Оптимальные размеры печи-барбекю:

1. Общая высота – не более 1,8 м.
2. Постамент – до 0,8–0,9 м.
3. Жаровня должна быть на уровне 0,5–0,7 м, а под ней можно сделать нишу для просушивания дров.
4. Внутренняя ширина печи не должна быть больше 0,5 м.

Обратите внимание! Компактные размеры жаровни помогут вам в процессе эксплуатации сохранить жар и сэкономить дрова.

Без наличия расходных материалов и соответствующих типу строительства инструментов невозможно что-либо построить. Поэтому перед началом работ важно закупить материал и подготовить инструмент. Для возведения барбекю вам потребуется такой набор материалов:

• Красный кирпич (количество зависит от размера печи и наличия/отсутствия дополнительных элементов).
• Шамотный кирпич для топки (количество также определяется соответственно проекту).
• Печное литье, то есть колосники, решетки для барбекю, поддувала, дверцы, заслонки и прочее.
• Сухие смеси либо глина.
• Арматура.
• Цемент понадобится при заливке фундамента.
• Песок речной и гравий для приготовления раствора.
• Доски для опалубки.
• Металлический лист (размер зависит от параметров жаровни).
• Гидроизоляционный материал (например, рубероид или гудрон).

Инструментарий:

• Инструменты для накладки раствора.
• Резиновая киянка.
• Уровень/отвес.
• Болгарка с кругами для шлифовки.
• Пила для мокрой резки кирпича с соответствующими алмазными отрезными дисками.
• Если предусмотрена полукруглая арка, то под нее нужен шаблон.

Перед тем как построить барбекю, следует подготовить площадку и залить фундамент. Для печного сооружения типа барбекю, достаточно будет неглубокого П-образного монолитного фундамента, залитого в заранее подготовленную траншею глубиной 30–50 см.

Если печь строится на открытом грунте, то фундамент должен быть углубленным, а если на забетонированной площадке, то основание нужно просто дополнительно укрепить при помощи металлических свай.

Итак, после снятия слоя грунта примерно на 40 см, на дно следует уложить песок, щебень и утрамбовать его, слоем в 7 см. Сверху укладывается арматурная сетка и осуществляется заливка бетона, который изготавливается из цемента марки 300, щебня, песка и воды. Также при желании можно добавить пластификатор, например, гашеную известь. В нашем случае нужно залить монолитное армированное основание с шагом армирования – 15 см.

Поверхность залитого фундамента необходимо выровнять. Сделать это можно правилом. Затем готовое основание прикрывается пленкой. Работа может быть продолжена только после высыхания основания. На это может уйти до двух недель.

Обратите внимание! Вместо заливки фундамента в грунт можно вкопать железобетонную плиту.

Кладка барбекю включает в себя использование глиняного раствора. И как раз-таки от качества этой смеси будет зависеть прочность и долговечность всей конструкции. Так, недопустимо чтобы глиняный раствор крошился и трескался после высыхания. Поэтому он должен быть сравнительно пластичным и относительно густым.

Раствор из глины подразделяется на 2 вида:

1. Тощий. Подразумевается непластичный раствор, который не дает усадку после обжига. Но он будет трескаться и высыпаться из швов. Поэтому для кладки он не подходит.
2. Жирный. Здесь имеется в виду наличие у раствора пластичности. За счет этого свойства раствор равномерно распределяется по всей площади кирпича. Однако при обжиге имеется осадка. Как следствие, для кладки барбекю и мангала не используется.

Для приготовления хорошего глиняного раствора потребуется следующий перечень материалов:

• Вода.
• Речной или мелкий горный песок.
• Желательно жирная глина.
• Цемент.
• Соль.
• Строганная доска.
• Ведро 10 л и банка 1 л.
• Сито для просеивания с размером ячеек 1,5×1,5 мм.
• Сито с широкими ячейками 3×3 мм.
• Кирпич сырец.

Итак, для приготовления качественной смеси рекомендуется взять кирпич-сырец. Благодаря ему, в раствор можно добавить достаточное количество глины и песка. Плюс к этому, он идеально сочетается с кирпичом для кладки, так как имеет практически похожую структуру. Учитывая, что найти кирпич-сырец может быть затруднительно, да и процесс приготовления из него раствора трудоемкий, лучше всего за основу глину и мелкий горный песок.

Предварительно посредством сита (с ячейками 1,5×1,5 мм) очищаете песок от гравия и других загрязнений. Благодаря такой очистке вы сможете сделать тонкий слой шва при кладке барбекю. Исходя из качества глины, добавляется необходимое количество песка.

Обратите внимание! На ощупь хороший раствор не должен иметь комков, сгустков, ему следует быть однородным. С лопаты смесь должна сползать, не расплываясь по ней.

Чтобы повысить прочность получаемого раствора, в смесь добавляется поваренная соль. На ведро раствора 200 г соли или цемента 3–4 кг также на ведро. Если соль растворится в воде, то цемент следует загустить в воде до состояния сметаны. После этого такие добавки добавляются в глиняный раствор.

Выполнить порядовку кирпичного барбекю сложнее всего, так как каждый ряд должен быть выложен точно по схеме. В нашем случае топочная камера имеет прямой свод. На схемах кирпичная жаровня поднята на высоту 90 см, но вы можете сделать ее ниже при необходимости. Для этого схему порядовки придется немного изменить. Общая высота до начала дымохода составляет согласно чертежу 217,5 см.

На высохший фундамент укладывается гидроизоляционный слой. После чего можно приступать к кладке кирпича. Если строительство барбекю ведется в беседке, то первый ряд печи должен быть выложен на уровне пола. Если фундамент под барбекю получился ниже уровня пола в беседке, то выложите дополнительный ряд кирпичей. После чего кладка выполняется строго по приведенной схеме.

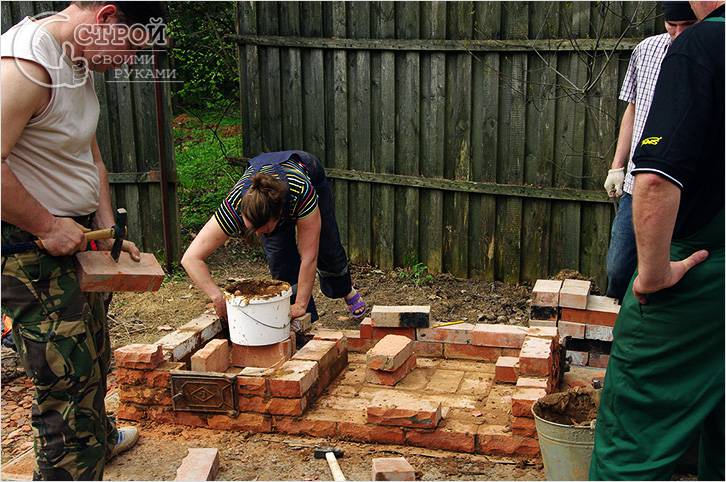

Первые девять рядов особенных пояснений не требуют. Кладка выполняется по схеме. При этом важно проверять вертикаль и горизонталь стенок, а также осуществлять контроль толщины раствора (8–10 мм). Чтобы шов между кирпичами получался идеально ровным, вы можете использовать пруток арматуры диаметром 8 или 10 мм. Уложите его на край, заполните поверхность раствором. Убрать остаток, выступающий за пруток, можно с помощью кельмы. Пруток можно убрать после укладки и простукивания кирпичей, переложив его на следующий ряд.

Чтобы выполнить кладку шестого сплошного ряда, после кладки предыдущего, следует уложить полосу металла шириной 40 мм и толщиной 4–5 мм. Таких полосы должно быть 4 – две центру каждого ряда кирпичей и по 1 с двух краев. Примерно это может выглядеть, как показано на схеме одиннадцатого ряда.

Шамотный кирпич укладывается на состав из глины и песка, также сюда можно добавить немного цемента. Смеси на основе шамота использовать не стоит, так как им для спекания нужны более высокие температуры, недостижимые в уличных барбекю.

Теперь следует сформировать свод топки. Перекрываться он начинает с 22 ряда порядовки, где, согласно схеме, и начинается сужение.

В 30 ряду свод переходит в дымоходную трубу. Затем выкладывается форма трубы до достижения требуемой высоты дымохода.

Для улучшения эстетических свойств барбекюшницы, ее можно декорировать. Для этого можно использовать любые материалы, которые выдерживают высокие температуры. Предварительно стоит удостовериться в их безопасности и наличии/отсутствии в них вредных примесей.

Для облицовки печи-барбекю используется раствор, приготовленный на основе цемента и песка. Дизайн облицовки будет выглядеть более оригинально, если сочетать разные материалы. Подключив фантазию, вы сможете красиво задекорировать барбекюшницу.

Споры о том, кто является родоначальником барбекю, не утихают и по сей день. В действительности практически у каждого народа есть культура приготовления блюд на открытом огне или углях. Хотя само слово барбекю имеет английское происхождение и означает открытый огонь, печи на которых готовится пища, имеют массу разновидностей и конструктивных решений.

Выбор конструкции

На конструктивное решение печи влияет несколько факторов. Зона барбекю на даче своими руками может быть обустроена, но для этого необходимо подходящее место. Если территория ограничена, и мясо вы планируете жарить по большим праздникам, то вполне достаточно купить или смастерить металлический . Это наиболее простое и доступное решение.

Барбекю на даче из кирпича своими руками сложить намного сложнее, плюс цена постройки будет выше, чем в переносном варианте. Но такая конструкция более функциональна и долговечна. Также не стоит забывать об эстетической стороне вопроса, кирпичные или каменные печи, при грамотном подходе могут стать жемчужиной в дизайне вашего участка.

Что же касается экзотических для нашей страны печей, типа восточного тандыра, то обустройство таких конструкций лучше доверить профессионалам. То же можно сказать и о печном комплексе, когда кроме мангала с грилем, планируется строительство отсека для копчения, дровяной печи с духовкой, моечного отдела, стола и хранилища для дров.

На видео в этой статье показано, как смастерить простейший мангал.

Выбор места для строительства

Теоретически для самого простого мангала или гриля достаточно 1,5 м², но приготовление пищи на огне — это особый ритуал и антураж, сопровождающий это действо, также должен быть соответствующим.

Как правило, зона барбекю на даче своими руками обустраивается в местах не доступных посторонним взглядам. Это может быть отдельно стоящая беседка или навес, частично граничащий с дачными постройками.

Спланировать такой комплекс в дальнем углу сада будет не совсем верным решением. Конечно, с точки зрения пожарной безопасности это будет идеальный вариант, но подумайте, сколько раз вам придется пересекать участок, пока вы подготовите застолье, а после все это еще нужно будет убрать.

Для обеспечения пожарной безопасности достаточно удаленности от огня на расстояние порядка 5м. Чаще всего данное место для отдыха размещается под навесом недалеко от кухни. При таком подходе гораздо проще подвести воду из дома и сделать вывод в сливную яму.

Важно: весь печной комплекс возводится обособленно, он не должен граничить с какими либо хозяйственными или жилыми постройками, это чревато возникновением пожара.

Приступая к строительству барбекю на даче из кирпича своими руками, уделите внимание изучению розы ветров на вашем участке. Печь устанавливается с подветренной стороны, потому как ни вам, ни вашим гостям или соседям совсем не понравится дышать дымом от жаровни.

Бесспорно, центральное место в таком комплексе . Но для удобства нелишним будет оборудовать небольшое хранилище для дров, какие-то отсеки для посуды, место для хранения шампуров или решетки под гриль. Хорошо бы еще подвести воду и оборудовать разделочный столик.

Поговорим о строительстве

Выбирая дизайн комплекса лучше отдать предпочтение более открытым вариантам. Закрытых пространств достаточно в городе и выбравшись на дачу, хочется объема и близости к природе. Сразу следует отметить, что, не имея опыта строительства, хороший крытый павильон построить своими руками достаточно проблематично. Но само кирпичное барбекю вам вполне по силам.

В отличие от классического мангала, барбекю представляет собой многофункциональную конструкцию. Сам очаг практически ничем не отличается от мангала, он также имеет прямоугольную форму и направляющие для шампуров.

Но выше монтируются упоры для приготовления гриля, иногда с вертелом, над ними может располагаться шкаф для копчения, кроме того может быть пристроена печь и ряд сопутствующих отсеков, начиная с полочек для посуды, и заканчивая мини-баром. Конечно, количество отсеков выбирается индивидуально. Такую конструкцию не назовешь легкой и для ее монтажа нужно закладывать фундамент.

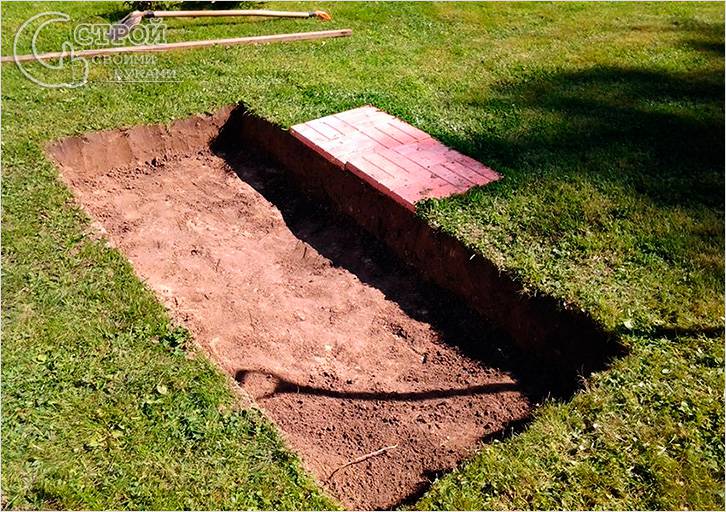

Закладка фундамента

После того, как достойное место было выбрано и общий эскиз конструкции уже набросан, можно приступать к закладке фундамента. Длинна и ширина барбекю рассчитывается индивидуально в зависимости от размеров топки и наличия сопутствующих конструкций.

Важно: фундаментная плита или блок должны превышать размеры кирпичной кладки, по периметру на полкирпича.

Закладывать несущую конструкцию можно 3 различными способами.

Выбирать подходящий способ следует, опираясь на данные о составе грунта, наличию плывунов и климате в регионе.

1. Самый быстрый вариант это использование готовой железобетонной плиты. Для этого выбирается почва, глубина определяется в зависимости от толщины плиты. На дне делается песчано-гравийная подушка в 50 мм и после трамбовки укладывается плита. Хотя вариант быстрый, но понадобится кран для укладки плиты, плюс есть вероятность неравномерной усадки.

1. Следующий вариант также является разновидностью плитного фундамента, но считается более надежным. Смысл заключается в том, что железобетонная плита обустраивается на месте. Для этого делается котлован глубиной порядка 350 мм и укладывается плотная песочно-гравийная подушка.
   После чего монтируется опалубка, устанавливается арматурный каркас и заливается бетон. Раствор делается с пропорциями бетона марки М200 – М300.
2. Но самым распространенным и надежным по праву считается обычный ленточный фундамент. В отличие от возведения домов, здесь он делается не по замкнутому контуру, а по П-образному принципу. Закладка выполняется на глубину до 50 см. Далее идет стандартная инструкция, 150 – 200 мм песчано-гравийная отсыпка, на которую заливается железобетонная основа.

Важно: традиционно бетон набирает проектную прочность в течение 28 дней.
Но по технологии в первые 10 суток его нужно регулярно увлажнять, иначе монолит может потрескаться.
Специалисты советуют до набора прочности накрывать фундамент полиэтиленовой пленкой.

Кладка стен

Для строительства барбекю на даче своими руками используется 2 вида кирпича. Топка и та часть клаки, которая непосредственно контактирует с высокими температурами, выкладывается из огнеупорного кирпича. Это может быть шамотный кирпич или полнотелый, предварительно обожженный красный кирпич.

Остальная часть конструкции делается из облицовочного кирпича или любого блочного материала, вплоть до природного камня. Мы будем рассматривать кирпичную кладку, так как ее монтаж, в данном случае, требует меньше профессиональных навыков.

Весь кирпич непосредственно перед укладкой замачивается в воде.

• Когда фундамент устоялся и набрал прочность, его следует проверить на горизонтальность, по уровню . Отклонения ликвидируются за счет толщины раствора при укладке первых 2 рядов основания. Перед началом кладки фундамент застилается гидроизоляцией, это может быть рубероид или иной рулонный материал.

Совет: после укладки 2 первых рядов и четкого выравнивания по горизонтали, лучше дать раствору схватиться в течение 3 – 4 дней.
Это не обязательно, но так будет меньше вероятность перекоса кладки в дальнейшем.

• Традиционно высота топки находится на расстоянии 0,7 – 1 м от земли . После укладки 2 рядов основы на них укладывается еще 5 рядов обычного кирпича. Далее уже пойдет топка, поэтому кирпич должен быть огнеупорным. С этого момента, через каждые 2 ряда рекомендуется закладывать армирующую проволоку, лучше медь, но можно и обычную катанку сечением 0,6 мм.
• Следующий, тычковый ряд выкладывается огнеупорным кирпичом поперек, с таким расчетом, чтобы получился внутренний бортик . На нем будет базироваться дно топки, оно может быть сделано из того же огнеупорного кирпича, но быстрее и проще использовать чугунные колосники.
• Далее из 2 рядов огнеупорного кирпича выкладывается сама ванна топки и снова повторяется тычковый ряд кладки . На него будут ложиться шампура с мясом. Если вам сложно укладывать тычковые ряды, то для направляющих под шампура подойдет широкая металлическая полоса толщиной 5 – 7 мм, которая закладывается между рядами, но в этом случае добавляется еще ряд обычной кладки.
• Когда опора для шампуров готова, укладывается еще ряд кирпича, после чего снова повторяется тычковый уровень кладки . Он предназначен для опоры сетки под гриль.
• Опытным путем было доведено, что для комфортного приготовления окно топки должно иметь размеры порядка 1 м в ширину и 70 см в высоту . Над проемом делается еще 2 – 3 уровня и можно выкладывать трубу.

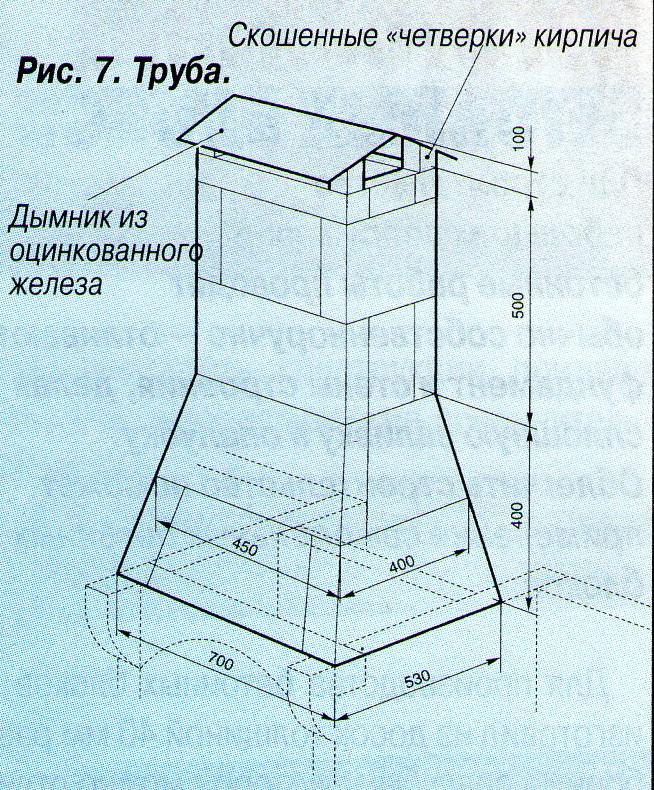

Дымоход и вспомогательные конструкции

• Размеры дымозаборника вычисляются согласно нормативам ГОСТ, которые гласят, что на 1м³ топки должно быть 960 см² площади трубы, плюс высота дымохода, при таких данных должна делаться порядка 12 м. Не пугайтесь, средний объем топки колеблется в пределах 0,125 – 0,14м³, сечение трубы для нее будет 120 см² это 110х120 мм с высотой трубы в полтора метра.
• Конус дымохода можно купить или сварить из металла. Но если вы решите выкладывать его из кирпича, то это нужно делать с постепенным сужением. Для передней и задней стенок берется четверть от ширины кирпича. Для боковых стенок берется половина от длины блока. Так постепенно доводят до нужного сечения.
• В народе кладка подобного рода сооружений делается на основе глиняно-песчаного раствора. Но мы вам советуем использовать специальный шамотный состав для кладки печей. Он продается в сухом готовом виде и на каждой упаковке есть инструкция. Облицовка традиционно укладывается на цементно-песчаный раствор, оптимальный вариант это пескобетон марки М300.

• После того как топка готова, можно приступать к монтажу вспомогательных сооружений и наведению красоты. Как говорилось ранее, сверху печь обкладывается облицовочным кирпичом, одновременно с этим возводится основа под мойку и разделочный стол. Кладка должна быть завязана в единую конструкцию.
• Упоры для монтажа моечной ванны проще всего делать из уголка размером 45 – 50 мм, закладывая его непосредственно в конструкцию. Стол или иные горизонтальные поверхности можно смонтировать из облицовочного кирпича, уложив его на металлический уголок. Или использовать асбоцементную плиту, которая для красоты обкладывается кафелем.

На видео в этой статье показаны некоторые тонкости в строительстве барбекю.

Вывод

Когда зона барбекю на даче своими руками обустраивается, в ней остается тепло ваших рук, и всю оставшуюся жизнь ваши дети и внуки будут помнить о том, что это сделали именно вы. За каждым застольем или просто наблюдая, как горят дрова, они с благодарностью будут вспоминать о вас.

Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем. Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

• мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
• конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
• простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
• габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10-12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

Уличные печные комплексы

Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

Последний вариант, что мы хотим представить, - это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

• кирпич керамический полнотелый – 450 шт.;
• кирпич красный пустотелый – 180 шт.;
• кирпич шамотный – 201 шт.;
• цемент марки 400 – 200 кг;
• шамотная глина – 40 кг;
• песок – 0.1 м3;
• уголок 40 х 40 мм – 4 м;
• плита чугунная 710 х 410 мм;
• дверка топливника 410 х 410 мм – 1 шт.;
• задвижка – 1 шт.;
• дверца для прочистки 140 х 140 мм – 1 шт.

Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

Необходимые материалы для строительства

В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1: 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

Заложение фундамента

Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт - это железобетонная плита. Ее заливка выполняется в такой последовательности:

• выкопать яму глубиной 30 см и размером на 10-20 см больше, чем будущий стационарный мангал;
• утрамбовать дно и засыпать щебнем на 15 см;
• установить опалубку, выступающую над уровнем земли на 10 см;
• укрыть яму вместе с опалубкой полиэтиленовой пленкой;
• связать сетку из арматуры диаметром 12-14 мм с ячейками 150 х 150 мм. Уложить ее на дно ямы поверх пленки, подложив подставки;
• приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
• после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

Самые простые кирпичные мангалы для дачи строятся с соблюдением обычных правил кладки камней с перевязкой и выверкой по уровню и отвесу. Тут важно приготовить хороший раствор из просеянного песка и глины, чтобы в нем не попадалось камешков. Толщина шва кладки на глиняном растворе соблюдается в пределах 5 мм, на цементном – до 10 мм.

Совет. Нижние опорные части мангала можно класть на цементно-песчаном растворе с небольшим добавлением глины для пластичности.

Более жесткие правила действуют, если надо построить кирпичный мангал в виде дворового печного комплекса:

• каждый кирпич замачивается на 2-3 мин в ведре с водой;
• шамотная и обычная кладка между собой не перевязываются;
• кирпичи подгоняются и подрезаются в результате примерки. Для этого ряд сначала надо выложить без раствора;
• горизонталь и вертикаль строения проверяется после укладки каждого ряда камней.

Совет. Если вы желаете построить мангал из кирпича с декоративным щелевидным швом, надо во время кладки не дотягивать раствор до лицевой стороны камня.

С целью лучше понять последовательность действий, в качестве примера предлагается пошаговая инструкция для кладки кирпичного мангала-барбекю со шкафчиками для кухонной утвари. В предыдущем разделе показаны его порядовки (Вариант 3), которым надо следовать. Итак, порядок выполнения кладки следующий:

• с 1-го ряда и по 8-й возводятся стенки шкафчиков и дровяной ниши;
• 9-й ряд: с помощью шаблонов выкладываются арки шкафчиков из красного кирпича, над дровницей кладутся стальные уголки;
• 10-й ряд: формируется перекрытие дровяной ниши из огнеупорных камней, обрезанных до 18 см и положенных на ребро;
• 11 и 12-й ряды: перекрываются все ниши, при этом по всему периметру кирпичи выпускаются наружу на четверть;
• по 15-й ряд выкладывается топливник из шамотного кирпича. Вырезается и устанавливается кружало для формирования свода;
• по 20-й ряд возводятся наружные стены и топка. Выкладывается арочный свод из шамотных камней, подрезанных «под клин»;
• с 20-го до 24-го ряда кирпичи подрезаются так, чтобы постепенно перейти к сечению дымохода;
• все камни 24-го ряда выпускаются наружу на четверть, затем следует возведение дымохода.

В результате получаем такое симпатичное сооружение:

Заключение

Если выбирать мангалы для дачи или дома несложной конструкции, то их строительство не составит большого труда. Что касается уличных печей, то здесь придется затратить время и силы, зато и результат выглядит куда лучше и практичнее.

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Как строится уличная печь своими руками – вопрос актуальный и для жителей не газифицированных регионов, и для обитателей мест вполне цивилизованных. Первых интересует возможность готовить пищу в теплое время года на бросовом топливе (сухостой, валежник, строительная щепа) – домовая на летнем ходу экономичностью не отличается, и в доме от нее становится очень жарко за время приготовления обеда. Вторых – возможность на даче или своем участке посидеть у огонька в беседке или на лужайке в уголке отдыха, приготовив заодно шашлык или ребрышки барбекю, не выкладывая умопомрачительную сумму за фирменную садовую печку под ключ. Тем и другим привлекательна также возможность получать копчености домашнего копчения, заведомо не фальсифицированные и намного дешевле покупных.

Какую строить?

Посмотрим для начала, какую возможно построить печь на улице с учетом того, что топиться она будет не интенсивно и нерегулярно, зато будет подвергаться климатическим воздействиям, зимой промерзать, а снабдить ее высоким дымоходом будет сложно. Но и опасность от распространения угарного газа из уличной печи сводится к минимально возможной, хотя и не устраняется совсем, особенно в беседке, под навесом и в безветренную погоду. Не забывайте об этом: печи, которую можно было бы топить как попало, не боясь угара, не существует. Угореть можно, и просто сидя у костра.

Имея в виду эти обстоятельства, выбор конструкции печи для улицы оказывается не столь уж широк. Простейшая садовая печь – всем известная плита-груба или грубка. Выглядеть она может ужасающе, поз. 1 на рис., но топить ее можно чем угодно горючим и работает она исправно практически независимо от качества используемых материалов и работы: строя грубу, можно пускать в дело бой простого красного рабочего кирпича или камни из окрестностей на обычном цементно-песчаном кладочном растворе, т.к. микротрещины в кладке почти не влияют на технические показатели этой печи. См., напр., ниже видео, как 5-летний ребенок построил плиту-грубу, которой его семья успешно пользуется и на которой к тому же можно коптить. Что, между прочим, позволяет далеко не всякая печь, см. далее.

Видео: простая печь-груба, конструкция доступная ребенку

Уличная печь на даче выходного дня часто представляет собой жаровню-барбекю, поз. 2. Хотя, как увидим далее, на самом деле это вовсе не барбекю. Кирпича на такую печку уходит примерно столько же или менее, как на грубу (ок. 200 шт.), и точно так же можно использовать красный рабочий кирпич, но кладочный раствор ввиду, так сказать, субтильности строения, нужен уже печной для улицы (см. далее, о технологии и материалах).

На основе жаровни разработана т. наз. финская уличная печь из кирпича, представляющая собой очаг, жаровню или мангал, пристроенные к плите-грубе, поз. 3. На самом деле финского в такой печи только то, что финны первыми догадались выпускать их в виде набора – инструкция по постройке с подробными указаниями и порядовками, сухая смесь для приготовления кладочного раствора, закладные детали, фурнитура. Сейчас отечественные наборы для постройки уличной кирпичной печи продаются и в РФ. Иногда в набор входят и кирпичи; при необходимости – подтесанные/обрезанные и пронумерованные. Набор для уличной печи-финки стоит недорого, а постройка печи из него по силам и совсем неопытному человеку, благодаря чему финские уличные печи из набора очень популярны, см. напр. след. ролик.

Видео: финская уличная печь

Примечание: к дровяной плите также часто пристраивают стационарную коптильню, поз. 4. Но в процессе пользования обнаруживается, что в режиме приготовления пищи печка довольно-таки прожорлива, а копчености получаются качества от силы немного выше среднего. Почему так и как все-таки совместить уличную печь с коптильней, поговорим далее.

Еще реже на участках встречается уличный камин, поз. 5. Причина – ограниченная функциональность: можно любоваться пламенем и приготовить что-нибудь, как на простом очаге, хотя материало- и трудоемкость уличного камина достаточно высоки. Русская печь строится на улице (поз. 6) еще реже. Кулинарные качества продуктов и блюд из русской печи общеизвестны, но на малую русскую печь нужно 2500 кирпичей, на большую – 3500, конструкция весьма сложна и защитить ее от непогоды непросто. По тем же причинам в частных домовладениях мало распространены неаполитанские (поз. 7) и сицилийские печи для пиццы и выпечки; кроме того, это достаточно узко специализированные устройства.

Примечание: гораздо большего внимания для дачи и выездов на пикники заслуживает т. наз. мобильная печь-ракета, поз. 8. Ракетные печи – . Здесь напомним только, что печи-ракеты существуют в 2-х ипостасях – предмета роскоши, позволяющего получить дома теплую лежанку, не строя русскую печь, и легкого компактного устройства, на котором можно быстро приготовить обед, обойдясь минимальным количеством бросового топлива. Степень нагрева варочной посуды в последнем случае регулируется так же точно, как в газовой плите.

Вопросы кулинарии

Чтобы правильно сделать приглянувшуюся печь, а до того правильно выбрать подходящую конструкцию, нужно точно знать, что какая уличная печь может. Поэтому прежде технических и строительных аспектов придется отвлечься на кулинарные вопросы.

Печь или коптильня?

Печь и коптильня – совершенно разные устройства. От печи требуется «выжать» как можно больше тепла из загрузки топлива и не дать ему попусту рассеяться в пространство. Поэтому печи проектируются (возможно, интуитивно, на опыте поколений) на дожигание топлива до конечных продуктов сгорания – углекислого газа и паров воды.

От требуется, наоборот, не высокий тепловой КПД, а как можно больше дыма. Но не просто дыма, который глаза ест. Во-первых, дым для копчения в идеале не должен содержать твердых частиц несгоревшего топлива. Конечный продукт должен быть копченым, а не покрытым коркой сажи. Кто видал, как работает хорошая промышленная коптильня, наверняка обратил внимание, что в зоне расположения загрузки продуктов дыма там почти не видно.

Во-вторых, дым для копчения не должен содержать вредных для здоровья веществ. Химически это организовать при сжигании органического топлива невозможно, поэтому коптильни строятся так, чтобы вредные примеси или «проскакивали» мимо коптимого, или нейтрализовались и оседали до него.

Тут есть важный момент: в диапазоне температур прим. 35-50 градусов коптить крайне нежелательно, т.к. именно при таких температурах велика вероятность выпадения кислотного конденсата; он образуется в результате взаимодействия химически активных частиц несгоревшего топлива, т. наз. свободных радикалов, с парами воды и кислородом воздуха. Закисленный продукт не только омерзителен на вкус, но и опасен для здоровья. Поэтому различают след. виды копчения:

• Холодное – температура в коптильне до 35 градусов. Подготовка продуктов – засолка в тузлуке (насыщенном растворе поваренной соли) и вымачивание непосредственно перед загрузкой в коптильню. Время копчения – от 5-6 суток; перерывы недопустимы. Вкусовые качества готовой продукции высочайшие; лежкость без применения средств и способов дополнительной консервации может исчисляться месяцами и годами.
• Полугорячее (полухолодное) – температура копчения 60-70 градусов. Подготовка продуктов – непродолжительное замачивание в рассоле. Срок копчения до готовности – 0,5-2 суток. Вкусовые качества очень высокие; вкус и букет похожи на таковые продуктов холодного копчения. Лежкость до месяца; обычно – до 5 суток.
• Горячее – при температуре 85-120 градусов. Подготовка продуктов не обязательна. Время копчения – 1-5 часов. Вкусовые качества очень высокие, но вкус и аромат не такие, как у продуктов холодного копчения. Лежкость без дополнительной консервации до 36 часов.

Учитывая вышесказанное, можно сделать выводы, что во-первых, коптильня для уличной печи должна быть отдельным устройством. Любая печь не дымогенератор для копчения и настроить коптильный процесс от печи только загрузкой топлива и подачей воздуха в топку невозможно, нужно еще и подбирать длину газохода от выхода из печи до коптильной камеры. Во-вторых, для питания дымом коптильни лучше всего подойдет простейшая печь с невысоким КПД и дымовым зубом, см. далее.

Гриль, мангал и барбекю

Открытое пламя – враг любой приготовляемой пищи. Пригорание это только видимая и ощутимая на вкус «вершина айсберга»: воздействие высокой температуры на пищевые продукты вызывает гидролиз жиров, распад углеводов и глубокую денатурацию белков, насыщающие пищу очень вредными для здоровья веществами. В простых кулинарных печах на твердом топливе непосредственного контакта приготовляемого с пламенем избегают различными способами. Общего у них то, что пища получается не только пропеченной, но и подкопченной, отчего при правильном приготовлении ее вкусовые качества улучшаются.

Гриль

Печь-очаг, которую принято называть на самом деле классический англосаксонский гриль, схема которого дана слева на рис. Путаница возникла в Канаде, где французское и английское перемешались между собой. Устройство гриля следует из англо-саксонских кулинарных традиций, суть которых утрированно, но точно высказал Стабб из романа Мелвилла «Моби Дик»: «Ты должен взять кусок мяса, издали на миг показать ему чуть тлеющий уголек и тут же подавать стейк мне!» Помните «roast-beef окровавленный» из «Евгения Онегина»? В ресторанах запеченное мясо до сих пор предлагают rare – полусырое с кровью, medium – пропеченное до мягкости, сочное, как шашлык, и well done – хрустящее в поджаристой корочке.

Примечание: вдруг вас занесет на юго-запад США, в меню может оказаться нечто непонятное – hanaban (произносится ханабан). Это шашлык в специях, снятый с шампура, нечто вроде арабского хусала.

Гриль приспособлен для приготовления мяса и rare, и medium, и well done. Достигается это размещением решетки с продуктом на разных уровнях над жаровней с углями. Вспыхивают угли редко, т.к. разворошены тонким слоем по глухому поду и доступ воздуха к ним ограничен. Если же вспыхнули, то кусок просто отодвигают в сторону.

Мангал

Мясо rare может быть очень вкусным, но в южных странах, где прекрасно себя чувствуют возбудители разнообразных болезней, и очень опасным. Кроме того, во многих странах Юга свинину вообще не едят, а говядина и баранина rare жестковаты. Отсюда следует конструкция мангала (в центре на рис.): дырчатый под и частично стенки глубокого лотка, толстый слой углей. Мясо греется не только тепловым излучением, но и потоком горячего воздуха.

Барбекю

В настоящем французском барбекю (ох уж эти изнеженные лягушатники!) тепловое излучение вовсе не участвует в приготовлении пищи. Конструкция печи для барбекю получается довольно сложной (справа на рис.), но надежной и многофункциональной:

• Благодаря отдельной кулинарной камере с колпаком ветер и наружная температура почти не влияют на качество готового продукта.
• Если закрыть портал камеры крышкой-заслонкой, как в русской печи, камера превращается в коптильню полугорячего или горячего копчения.
• В духовке можно печь хлеб, готовить жаркое в горшочках и т.п. Если подкапчивание блюда нежелательно, его готовят в посуде с плотной крышкой.
• Дровник и сушилка – понятия условные. Там и там можно сушить грибы, ягоды, фрукты, требующие разного режима сушки. Дополнительно его регулируют заслонками.

Примечание: обратите внимание на выступ пода, не полностью отгораживающий топку от духовки. Это т. наз. дымовой зуб или гусёк – радикальное средство уменьшить зависимость технических показателей любой уличной печи от погодных условий, см. ниже.

Конструкции уличных печей

Не просто плита

Самая простая уличная печь – 2-конфорочная плита с туннельной топкой, разделенной дымовым зубом на пламенную (собственно топку) и дымовую камеры, схема слева на рис.:

Топки домовых печей с дымовым зубом не делают: он уменьшает КПД печи и повышает опасность выделения угарного газа. Однако для летней уличной печи то и другое несущественно, зато дымовой зуб в ее топке:

1. Уменьшает зависимость режима топки от направления и силы ветра;
2. Позволяет загружать в печь низкокалорийное бросовое топливо;
3. Позволяет на малой конфорке на ветру и холоде греть воду и варить первое блюдо в высокой посуде, т.к. на перевале над гуськом из пламенной в дымовую камеру развивается высокая температура и выделяется большое количество тепла;
4. Дает возможность при определенном режиме топки (см. ниже) запускать печь с коптильней, в этом случае дымовая камера работает как дожигатель коптильного дымогенератора.

Высота прохода между вершиной гуська и плитой, образующей варочную поверхность, обычно ок. 70 мм. Однако гусёк нужно настроить, что несложно: он выкладывается в готовой печи из кирпичей (можно не подтесанных) без перевязки и даже на сухую. В зависимости от соотношения размеров топки, диаметра и высоты дымовой трубы, оптимальный просвет между дымовым зубом и сводом печи может оказаться и 15-20 мм, как напр., на фото справа. Если требуется равномерный нагрев обеих конфорок, то гусек располагают не под задней, а между конфорками, но ни в коем случае не под передней – печь сильно задымит и греть не будет.

О коптильнях к печи

Схемы коптилен для 2-конфорочной печи с дымовым зубом приведены справа на пред. рис. Высота каждой – 1-1,5 м; прочие размеры можно взять пропорционально. Диаметр дымохода – 130-150 мм. Сетчатый фильтр предназначен для улавливания сажи, его нужно чистить перед каждой загрузкой продуктов. Тем не менее, загружаемые в эти коптильни продукты весьма желательно еще и оборачивать 3-4 слоями редкой марли.

Во всех отношениях лучше коптильня с боковым входом дыма. Во-первых, она позволяет производить не только горячее, но и полугорячее копчение; длину газохода от печи к коптильне при этом удобно регулировать, соединив их тонкостенным металлическим гофрошлангом. Во-вторых, для сбора жира в ней пригоден обычный противень, а в коптильне с нижней подачей дыма в противне должен быть проем с обечайкой. Давать же жиру стекать на под коптильни нельзя: не отдерешь потом, ужасно воняет и передает свое амбре продуктам.

Примечание: дымоход коптильни должен быть снабжен ветровым колпаком. Во избежание кислотной росы в коптильне нельзя заниматься копчением в холодную, сырую и ветреную погоду.

Продвинутая плита

2-конфорочная плита с дымовой камерой совсем не обязательно должна быть похожа на раскопанное археологами первобытное кострище. Она может быть многофункциональной и технически совершенной, т.е. экономичной. Чертежи и порядовка усовершенствованной уличной плиты для дачи и загородного дома приведены на рис. Хотя конструкция ее довольно сложна для начинающего, чтобы сложить эту печь, понадобится всего ок. 200 печных кирпичей.

В данной конструкции применено техническое решение, впервые использованное в шведской печи: топка и дымовая камера разделены вместо дымового зуба духовкой; газовый тоннель над ней выделен красным. В таком печном строении места для дровника не остается, но взамен:

• Режим печи стабилизируется почти при любой погоде с ранней весны до поздней осени.
• Тепловой КПД – свыше 65%, как у хорошей варочно-отопительной печи.
• Возможно применение дымовой трубы высотой всего 1,2 м над уровнем варочной поверхности.
• Нагрев конфорок почти равномерный и сильный.
• Обширная дымовая камера – эффективный дожигатель, благодаря чему высвобождается тепло, достаточное для подогрева водогрейного бака.
• Выпадение сажи в дымовой камере при топке бросовым топливом обильное. Поэтому наличие прочистного люка с дверцей обязательно, но зато печь без проблем сопрягается с коптильней.
• Опасность угара от такой печи не выше, чем от печи-шведки или любой другой домовой печи. Поэтому данная печь может использоваться в качестве домовой для небольшого помещения; тогда она вместо коптильни постоянно сопрягается с отопительным щитком.

Кладка усовершенствованной уличной плиты производится на глиняно-цементном растворе для уличных печей с влагостойкой разделкой швов, см. далее. В режиме копчения эту печь топят из поддувала с наглухо закрытой дверцей топки. Топливо – стружка или тонкая лучина (не щепа!) лиственного дерева, кроме березы, пусть и совершенно здоровой. Иначе продукты приобретут противный привкус березового дегтя. Боковой выход в дымоход, кроме удобства сопряжения с коптильней, исключает выпадение кислотного конденсата в печи.

Камин-гриль, барбекю и мангал

Здесь на рис. дана порядовка несложной уличной печи-камина, которая с успехом может быть использована как гриль; красным обозначен печной кирпич, оранжевым – шамотный. Шатер над очагом уменьшает зависимость качества приготовляемой пищи от погодных условий. Ряды 1-12 составляют дровник, его высота для экономии материала и работы может быть уменьшена. Дровник перекрывается железобетонной или каменной плитой толщиной 40-80 мм, на которой и возводится собственно строение печи (ряды 13-35). Ряд 25 по фасаду опирается на пару закладных из 40-мм стального уголка.

На след. рис. – порядовка уличной печи-барбекю (точнее, гриля) с варочной поверхностью. Она сложнее предыдущей, т.к. портал печи арочный (ряды 17-22). Выкладывается арка по кружалам, как при строительстве русской печи. Обойдется такая печь-барбекю много дешевле предыдущей, т.к. в ней на 8 рядов кладки меньше и шамотный кирпич не применяется. Однако возможности использования данной печи в качестве камина весьма ограничены: стальной под очага от регулярной топки довольно скоро прогорит. Приготовить мясо well done в этой печи также не получится: вследствие высокой теплопроводности стального пода угли или слишком быстро погаснут, или, если навалить их толстым слоем, вспыхнут и сожгут продукт.

Наконец, на след. рис. – сложная, дорогая и трудоемкая, но многофункциональная и эффективная уличная печь-мангал с 2-конфорочной варочной поверхностью; желтым обозначена глино-песчаная заливка, как между сводом и лежанкой русской печи. Верхний дымовой порог (ряды 15-20 на разрезе Б-Б) действует аналогично дымовому зубу классического английского камина. В нише между ним и порталом (выделена розовым) можно коптить продукты во время прочих кулинарных процессов: чтобы в таком кармане выпал кислотный конденсат, нужно печь в совершенно отвратительную погоду загрузить совершенно отвратительным топливом.

Вопросы технологии

Основание

Под фундамент уличной печи копают котлованчик на штык лопаты (30 см). В котлован засыпают и трамбуют сначала противопучинную песчаную подушку мощностью (толщиной) 15 см, а по ней – щебневую засыпку до уровня грунта. Засыпку тщательно выравнивают в горизонт. Вынос бортов котлована за контур печи в плане – от 400 мм.

Далее, если фундамент печи готовый бетонный монолит, фундаментную плиту просто кладут на щебень. Если фундамент заливается своими руками, под его заливку делают опалубку высотой 80-150 мм. Армирование – стандартное 2-уровневое. Раствор – от М250. Закладывать фундамент печи вровень с грунтом нельзя: он скоро засорится почвой и ее «химия» испортит нижние ряды кладки, что равнозначно перекладке всей печи. Чтобы не спотыкаться о порог фундамента, по его контуру делают пологую отмостку из бордюрного камня или цементно-песчаного раствора.

Если печь строится в беседке, на веранде и вообще на деревянном полу достаточной несущей способности, вынос основания печи нужно делать по правилам пожарной безопасности: от 600 мм со стороны топочной дверцы и от 300 мм по остальным сторонам. На пол кладут асбокартон от 4 мм толщиной или базальтовый минеральный картон от 6 мм, затем – лист кровельного железа. Железный настил смачивают жидким глиняным раствором, укладывают на него войлок либо базальтовый картон и пропитывают тем же раствором. Кладка строения печи начинается, когда глиняная пропитка полностью высохнет.

Кирпич

Для уличной печи нужен именно печной кирпич: плотный, хорошо отожженный. Печку-грубу или 2-конфорочную плиту с дымовым зубом, в которых топка сильно не греется, можно сложить из красного рабочего кирпича, в т.ч. пустотелого – печка из него быстрее прогревается и меньше тепла теряет зря. Силикатный кирпич для печей абсолютно непригоден, а шамотной кладки в уличных печах следует избегать: вследствие высокого влагопоглощения шамотным кирпичом он на открытом воздухе зимой подвержен морозобою.

Примечание: с чего бы это авторы кое-каких публикаций и без ума ворующие у них материал рерайтеры взяли, что печь можно сложить из газоблоков, вряд ли и всевышнему ведомо. Это же вспененный цементный раствор. Под воздействием высоких температур цемент постепенно, но довольно быстро теряет кристаллизационную воду и распадается в пыль.

Кладочный раствор и кладка

Обычный глиняный печной раствор для уличных печей непригоден: раскиснет за время простоя в период весенне-осеннего ненастья. Печки с ненапряженным тепловым режимом (грубу, 2-конфорку с дымовой камерой) можно класть на строительном цементно-песчаном растворе от М250 (портландцемент от М500:песок 1:3 – 1:3,5); в крайнем случае их и полностью переложить недолго. Иногда уличные печи на дачах выходного дня кладут на таком же растворе с армированием швов толщиной 6-7 мм стальной сеткой толщиной 3 мм. Однако при более-менее регулярном пользовании сложенная таким образом печь служит не более 5-7 лет.

Чтобы сложить действительно долговечную уличную печь, придется покупать сухой печной раствор для кладки уличных печей и затворять его по инструкции. В общем это глиняно-цементно-песчаный раствор, но качество глины для него должно проверяться в лаборатории, а сухая смесь приготовляться на производственном оборудовании. Если вы не против рискнуть, сложив для начала грубу или плиту, в домашних условиях раствор для кладки уличных печей готовится след. образом:

1. Белую или серую жирную глину затворяют большим количеством воды и оставляют «киснуть» на трое суток;
2. Первые двое суток раствор глины периодически размешивают, третьи сутки дают отстояться;
3. Взвесь сливают, а глиняный осадок продавливают сквозь сито с ячеей 1,5 мм и сушат в тени;
4. Сухую глину измельчают до фракции не крупнее 1,5 мм и добавляют портландцемент марки М400 или выше в количестве 10-15% от объема глины;
5. Делают пробу «колбаской» на жирность глино-цементной смеси, как при приготовлении печного кладочного печного раствора своими руками;
6. Добавляют в сухую смесь до нужной жирности горный песок фракции 0,5-1,5 мм. Овражный и окатанный кварцевый речной песок не годятся. Только теперь смесь готова в работу.

Готовить кладочный раствор для печи, из покупной или самодельной смеси, нужно небольшими порциями, чтобы выработать за 2-3 часа, т.к. глино-цементно-песчаный раствор и в ведре сохнет и расслаивается. Новичкам лучше за раз делать по ведру раствора, его хватит на 100-120 кирпичей. Раствор на кирпич лучше наносить ладонью слоем ок. 3 мм. Выдавившиеся излишки тут же снимаются пальцем, а швы снаружи разделываются деревянной палочкой на глубину 4-5 мм под влагоизоляцию, см. ниже.

Примечание: толщина шва между шамотным и красным печным кирпичом 6 мм, т.к. модули их коэффициентов термического расширения (ТКР) различны.

Защита швов

Ни облицовка плиткой, камнем или лицевым кирпичом, ни штукатурка влагостойкой штукатуркой не защитят полностью кладочные швы уличной печи от размокания. Радикальный способ защиты от влаги наружных швов появился только в наше время: затирка швов клеем для керамогранитной плитки. Швы затирают после полного высыхания кладки (20 суток при 15 градусах и 7 при 25). На период сушки над печью устраивают временный навес во избежание неравномерного прогрева прямыми солнечными лучами.

Что касается внутренних швов, то для их защиты все проемы/отверстия в строении печи на время зимнего простоя затыкают мешками, набитыми сухой травой, ветошью и т.п. Так температура внутри будет хоть на градус, но выше наружной, что исключит выпадение конденсата. Весной перед первым после зимы запуском печь час-два тихо протапливают бумагой, стружкой, сухой травой, пока дым из трубы не посветлеет или не станет почти прозрачным. Теперь печь можно запускать на полный ход.

Закладные и фурнитура

Металлические закладные детали можно замуровывать только в кладку из печного кирпича; в шамоте закладных быть не должно. Толщина слоя раствора между металлом и печным кирпичом тоже 3 мм, так что шов с закладной будет толщиной 6 мм + толщина закладной детали. Т.к. швы толще 13 мм недопустимы, максимальная толщина закладных в печи 5 мм, а минимальная, по общим строительным нормам – 4 мм. Закладные из проволоки могут быть толщиной 3 мм.

Деформационные зазоры между кирпичной кладкой и деталями фурнитуры (дверцы, заслонки, задвижки, шиберы) нужны шириной 6-12 мм. Чаще всего зазоры делают по 10 мм. Деформационные зазоры заполняются пушёным асбестом; как правило, для этого элемент фурнитуры перед установкой обматывают по контуру асбестовым шнуром. Ставят деталь фурнитуры на место, как только кладка дойдет до уровня ее низа; заталкивать деталь в готовый проем недопустимо! Далее кладку ведут, обводя фурнитуру до замыкания вверху нее.

В руководствах по постройке печей пишут, что крепить фурнитуру в строении печи нужно только проволокой, т.к. чугун не варится или варится очень плохо. Это верно, поэтому в чугунных деталях фурнитуры и предусматриваются проушины и/или желобки под 3-4 мм проволоку. Установка чугунных элементов печной фурнитуры делается в след. порядке:

1. Как только кладка доведена до низа детали, в кирпичах болгаркой выбирают пазы под усы проволоки. Ширина пазов – 6 мм. Заложение усов в кладку – от 1,5 кирпича, лучше – 2,5-3,5 кирпича. Концы проволоки не должны приходиться на вертикальные швы кладки!
2. В нижние проушины обмотанной асбестом фурнитуры продевают проволоку, ставят деталь на место и продолжают кладку;
3. В последнем перед перекрывающим деталь ряду кладки выбирают пазы под верхние усы проволоки, как по п. 1;
4. Вставляют проволоку в верхние проушины детали;
5. Выкладывают перекрывающий ряд и ведут кладку дальше.

Вместе с тем в уличных печах, топящихся нерегулярно и не интенсивно, достаточно долговечной оказывается фурнитура из обычной конструкционной стали, в т.ч. самодельная. Это экономит немало денежных средств, т.к. литая чугунная фурнитура дорога. Стальную печную фурнитуру вполне правомерно крепить сваркой к закладным из стальной полосы или уголка.

Дымоход

Дымоход уличной печи может быть как обычной (от 4 м), так и уменьшенной до 0,6-1 м высоты. Надежный дымоход уличной печи с верхним выходом нужно строить заодно со строением печи, т.к. закрепить отдельную цельную трубу так, чтобы она не расшатала на ветру разделку дымохода в печи, практически невозможно. Легче пристроить отдельный дымоход к печи с боковым выходом: выход печи связывают с дымовой трубой горизонтальным звеном – боровом – из гибкого металлического гофра. Такое решение имеет и то преимущество, что кислый конденсат из дымохода никогда не попадет в печь: он осядет в отстойнике дымохода, откуда его нетрудно сливать через лючок, краник или дренажное отверстие, обычно закрытое винтом.

В заключение: как видим, самая сложная задача при постройке уличной печи – защитить ее в процессе эксплуатации от атмосферных осадков. Лучший способ ее решения, позволяющий к тому же обойтись во многих случаях без фундамента печи и дающий возможность пользоваться ею в любую погоду – построить печь в беседке, на веранде или под навесом.
