Фановые трубы что это такое

Многим приходилось слышать от друзей, знакомых, что необходимо создать схему установки в частном доме. Связано это с качественной вентиляцией туалета, ванной, кухни, целого дома, которую можно соорудить, пользуясь фановой трубой.

Что это такое фановая труба, какой она может быть, как ее смонтировать?

Фановая труба подсоединяется к канализации, предназначена для выполнения вентиляционной, гидрозатворной функции с последующим выводом на крышу. Во время эксплуатации канализационного трубопровода, в нем происходит накапливание газов. Если не поставить гидрозатворный барьер, то они проникнут в жилое помещение, что опасно для жизни обитателей квартиры. Кроме того, по всему дому распространится неприятный запах.

Она бывает произвольной длины, формы, в зависимости от места монтажа, размеров канализационной магистрали. Данная часть вытяжной системы может быть прямой, угловой, размещаться в горизонтальном, вертикальном направлениях.

Во избежание попадания неприятных запахов в жилище, необходимо сделать качественную . В таких случаях помогает , для изготовления которой чаще всего используют пластик. Однако не полностью вытеснили элементы металлического происхождения. Сегодня многие в своих домах используют чугунные, реже . Металл не хочет уступать своих позиций.

С этой статьей читают: Как согнуть и соединить своими руками. Обзор от «А» до «Я» данной продукции.

Возможные схемы

Прокладка, замена канализационных стояков не допускает ошибок в процессе планирования, монтажа системы, иначе жилое помещение наполнится неприятным запахом. Чтобы этого не произошло, в частном доме нужно правильно выбрать схему фановой трубы.

Различают 2 схемы монтажа вытяжных систем:

1. Горизонтальную.
   Соответственно этой схемы, вывод фановой трубы необходимо осуществить через отверстие в стене, а не через крышу. Такой схемой можно воспользоваться при частном строительстве, если невозможно сделать выход через кровлю. Конечное выходное отверстие закрывается решеткой, а не дефлектором.
2. Вертикальную.
   При такой схеме фановой трубы в частном доме стояк выходит наружу через крышу.

Существует три вида вертикального выхода стояка в атмосферу:

• вывод под углом 90⁰. Нужно от стояка сделать один за другим два отвода под углами 90⁰, после чего он выйдет вертикально вверх через кровлю;
• вывод под уклоном 45⁰. Для прямого выхода стояка через крышу, необходимо поочередно сделать ответвление от главного стояка сначала на 45 градусов, а после этого – на 135 градусов;
• обычный вывод вертикального типа, который сразу продолжится до крыши и выйдет через нее наружу.

Важно! Схема установки вентиляции в частном доме должна быть правильной, то есть, в соответствии с подходящим диаметром и в нужном месте, предвидеть наличие обратного , перекрывающий перелив фекалий.

Использование чугунных элементов

На протяжении нескольких десятков лет обустройство вытяжных каналов происходило с использованием чугунных стояков. Сегодня все реже можно встретить чугунные фановые трубы. А зря, поскольку используя стояки из этого материала можно быть уверенным в качестве вытяжных и вентиляционных каналов. обладают рядом преимуществ.

Они отличаются:

• прочностью. Жесткость, плотность сплава содействуют безопасному функционированию , которые можно купить в строительном магазине. Их применяют при строительстве частных, многоэтажных домов;
• долгим сроком эксплуатации. Связано это с высокой износоустойчивостью что помогает много лет сохранять отличные технические характеристики;
• устойчивостью к воздействиям механического типа. Им не страшны случайные удары, повреждения, большие нагрузки.

Минусы:

• склонность к коррозионным процессам;
• сложность перевозки;
• большой вес;
• высокая стоимость.

Ремонтируя, заменяя старые стояки из чугуна, необходимо провести демонтаж действующей системы. Непросто это сделать если канализационная, вытяжная магистраль размещена в труднодоступном месте. Как разобрать фановую чугунную трубу за унитазом? Тяжело осуществить эту процедуру, если для соединения стояков использовали паклю с цементом, алюминий или серу.

Сначала необходимо демонтировать детали, которые расположены дальше от стояка. Для этого следует запастись зубилом, молотком с пластиковой или резиновой головкой. При ударе по зубилу железным молотком кусочки металла резко отскакивают от трубы, могут упасть в стояк, поскольку чугун – очень хрупкий сплав.

Выполнив все подготовительные работы, приступить к снятию чугунного фанового или канализационного стояка:

1. После разрушения данного элемента системы, постепенно приблизиться к крестовине, оставив при этом 30-35 см почти разбитой детали.
2. Используя оставленный кусок плавно расшатывать его. Если это не помогает, то зубилом начать удалять набивку, опять расшатывать, после чего достать оставшийся фрагмент.
3. Если система уплотнена серой, то необходимо взять паяльную лампу или газовую горелку и начать нагревать набивку. Перед этим необходимо экраном прикрыть мебель, стены, чтобы их не повредить. Желательно данную работу выполнять вдвоем, поскольку один должен удалять нагретую вязкую серу.
4. После извлечения некоторого количества разогретой массы достать остаток ненужной части детали.

Возможен вариант, когда можно болгаркой отрезать остаток магистрали до самого раструба. Такая процедура обеспечит не только аккуратный срез, а быструю, удобную стыковку новой со старым чугунным стояком.

Важно! Чугунную фановую трубу можно использовать в любых экстремальных ситуациях. Это значит, что такая система будет нормально функционировать в условиях широкого температурного диапазона при повышенном давлении.

Работы с чугунными фановыми или канализационными трубами, включая их сверление, нужно проводить максимально осторожно. Связано это с повышенной хрупкостью металла.

На протяжении длительного срока эксплуатации, в результате коррозионных процессов чугунные канализационные стояки становятся непривлекательными. Поэтому их необходимо освежить. чугунную трубу в туалете?

Для покраски используют акриловую, водно-дисперсионную краску. Оттенок может быть самым разнообразным.

Некоторые хозяева освежают чугунные стояки масляными красками. Перед покраской нужно избавиться от ржавчины, старой отшелушившейся краски, ненужного мусора, грязи. Только после такой подготовки можно приступать к окраске. Покрашенная, отреставрированная канализационная магистраль прослужит еще не один год.

Применение конструкций из пластика

В частных домах при устройстве систем по отводу воздуха и различного рода запахов, используют преимущественно пластиковые фановые трубы. Они могут быть круглыми или .

Стояки, использующиеся в качестве фановых, производятся разных размеров. При обустройстве системы вытяжной или приточной вентиляции востребованными являются фановые пластиковые трубы диаметром от 50 до 110 мм и длиной 3-4 метра.

Если треснула пластиковая фановая труба в перекрытии, то нужно ее заменить. Ремонт этой детали вытяжной или вентиляционной магистрали не принесет желаемого результата.

При осуществлении такой процедуры следует придерживаться последовательности выполнения работ:

• с помощью перфоратора вокруг стояка расширить диаметр отверстия (минимум в 2 раза);
• болгаркой разрезать треснутый элемент системы примерно посредине высоты чтобы было удобно извлечь оба куска;
• достать треснувшие детали и на их место поставить новый стояк;
• заделать отверстие вокруг установленного элемента вытяжной вентиляции как снизу в потолке так и в верхней плоскости перекрытия.

Нужно сказать о наличии гибких пластиковых фановых труб. Чтобы соединить их с твердым участком системы, рекомендуют пользоваться резиновыми кольцами для уплотнения. Для лучшего вхождения в раструб, полной герметичности перед монтированием их нужно покрыть силиконом. При креплении такого участка к стене применяют хомуты из металла, отличающиеся повышенной надежностью.

Важно! Хотя для высококачественной герметизации силикон – идеальное вещество, следует помнить, что при следующем демонтаже для его удаления придется приложить немало усилий.

Сегодня пластиковые стояки можно приобрести в любом строительном маркете или магазине.

Размеры

Отдельной детали под названием фановая труба независимо от размеров – не существует.

В состав такой конструкции входят:

• обычный тройник;
• крышка или решетка;
• одна или несколько труб;
• защитный клапан.

Размеры фановых труб для канализации, так же, как и для унитаза, зависят от конкретных условий их эксплуатации.

Следует придерживаться правил:

• можно применять детали из любых материалов;
• размер труб для вытяжного стояка в том числе длина могут быть разными.

Сегодня наиболее востребованными являются пластиковые фановые трубы диаметрами от 110 до 50 мм независимо от иных линейных размеров (длины).

С помощью фановой трубы 110х45 ани пласт w4220, которая может быть разных размеров, удобно соединить канализацию с выпуском унитаза. Такая деталь словно склеит унитаз с канализационным стояком, что обеспечит отсутствие протечки санузла. Размер фановой трубы для унитаза зависит от диаметров слива, канализационного стояка, от расстояния этих элементов до стены или потолка.

Диаметр детали должен быть таким, чтобы максимально возможные канализационные потоки не мешали ее нормальному функционированию. Иногда вентиляция и канализация сооружены из стояков разных диаметров. Тогда необходимо пользоваться специальным переходником.

Существует каталог, где можно выбрать необходимые параметры деталей для обустройства вытяжной системы.

Важно! Идеальный вариант размещения вытяжного стояка – место, где соединяются внутренняя и внешняя канализация.

Вентиляция фановой трубы

Действующие строительные нормативы гласят, что в одноэтажных домах не обязательно устанавливать вентиляцию, поскольку в таких жилищах единовременные стоки – небольшие. Строения в два и больше этажей должны быть оснащены такими системами. Связано это с тем, что с помощью таких стояков осуществляется связь с окружающей средой, а значит, происходят вентиляционные процессы.

Многие спрашивают: «Можно ли фановую трубу вывести в вентиляцию? А если да, то как подключить фановую трубу к вентиляции?» На эти и другие вопросы мы дадим подробный ответ.

При монтаже фановой трубы, ее можно и просто необходимо вывести в вентиляцию, что чаще всего и делается. Чтобы осуществить такую процедуру, нужно сначала соорудить вентиляционный канал.

Нужно предвидеть установку обратного клапана.

Его назначение:

• предотвращает обратный возврат сливных потоков;
• препятствует попаданию грызунов в канализацию и в помещение;
• корректирует вариант канализационного трубопровода с неправильно смонтированным уклоном;
• ограничивает попадание в унитаз примесей механического характера.

Принцип работы устройства прост: после того, когда из сливного бачка выходит вода, он срабатывает и жидкость попадает в канализационную систему. При закрытом клапане, из унитаза и канализации неприятные запахи не распространяются по комнатам, поскольку приспособление – полностью герметично.

Важно! Устанавливайте обратный клапан сразу после унитаза.

Хотя все стараются правильно смонтировать вытяжную систему, все же в наших домах и квартирах можно ощутить неприятный запах из канализационной системы.

Иногда запахи с фановой трубы задувает в вентиляцию, поскольку эти два канала расположены рядом. Для избавления от неприятных ароматов, необходимо на верхний конец стояка поставить аэратор. Благодаря такому вакуумному клапану, система будет функционировать идеально.

Вывод на крышу

Не все знают, как вывести вентиляцию на крышу. Сделать это обязательно, поскольку заканчиваться вентиляционная система на чердаке никак не может. Фановая труба должна иметь выход на крышу, чтобы была связь с улицей, атмосферой. Если канализационный коллектор будет выведен на чердак, то все неприятные запахи будут концентрироваться там. Когда вытяжка не выходит на крышу то в результате повышения влажности в чердачном помещении начнет появляться плесень, что принесет немало вреда целому жилищу. Фановую трубу монтируют как на крыше многоэтажного дома, так и одноэтажного.

Что делать, когда замерзает фановая труба на крыше? Чтобы она на крыше не замерзла, необходимо вокруг сделать утепление. Причина замерзания – образование конденсата, поскольку теплый воздух обладает свойством подниматься вверх. Как результат – обмерзание стенок льдом, что может привести к перекрытию вытяжного просвета и прекращения функционирования целой системы.

Утепляют стояки рулонными теплоизоляторами или «скорлупой», которые следует надежно закрепить.

В отдельных случаях нельзя осуществить вывод фановой трубы на крышу. Это – не беда, поскольку можно использовать горизонтальную схему монтирования вытяжной системы. Окончание вентиляционной системы расположится не на крыше, а будет выведено через стену на воздух.

Купить фановую трубу на крышу можно в строительном супермаркете.

Важно! Независимо от того, как выведена фановая труба – на крышу или через стену, в системе необходим обратный клапан.

Чтобы вентиляционные системы функционировали долго и качественно, во время прокладки магистралей нужно придерживаться вышеупомянутых норм и правил. Только тогда ваш дом не будут наполнять неприятные запахи, а постоянно будет ощущаться приплыв свежего воздуха.

О вентиляции бетонных септиков

Для канализационных стоков на своей территории каждый хозяин старается сделать 2-ух камерный бетонный септик. Эти емкости должны вентилироваться не только для того, чтобы устранить неприятные запахи. Если грамотно спроектировать и сделать вентиляционную систему в септике, то этим самым вы сделаете проживание своей семьи, жителей соседних домов безопасным, комфортным, приятным. Нужно заботиться не только о себе, но и уважать соседей.

Такое сооружение – это место обитания бактерий, которые способны быстро переработать отходы органического происхождения, поступающих из канализационной системы. В результате, грязные стоки превращаются в чистую воду и ил. Такой биологически-химический процесс сопровождается выделением большого количества газа, который не только неприятно пахнет, но может стать причиной взрыва, в случае попадания на него искры. Вывод: качественная вентиляция двухкамерного бетонного септика без фановой трубы – невозможна. Для полноценного функционирования обычного септика также необходимо сделать вентиляцию.

Видео

Перед тем, как говорить о фановых трубах, необходимо узнать, нужна ли фановая труба в частном доме. Назначение фановых труб объяснить просто – они нужны для соединения канализации с атмосферой, за счет чего обеспечивается вентиляция системы. Кроме того, фановая труба выравнивает давление в трубопроводе канализации, поэтому возникающее разрежение не приводит к опустошению сифонов.

Необходимость установки фановых труб напрямую зависит от объема одновременного слива в канализацию – если он достаточно велик, то труба однозначно нужна. Впрочем, этот пункт будет рассмотрен дальше. В этой статье речь пойдет о том, для чего нужна фановая труба в канализации частного дома.

Функции фановой трубы

В любом канализационном трубопроводе всегда присутствует воздух, но при сливе он начинает выходить в атмосферу и тянет за собой воду из гидрозатворов. Отсутствие водяного затвора всегда становится причиной попадания характерного канализационного запаха в помещение.

Фановая труба в частном доме одновременно служит трем целям:

• Вывод газа из труб канализационной системы;
• Поддержание необходимой величины давления в трубах, что позволяет одновременно сливать большое количество стоков без риска запустить в дом неприятный запах;
• Образует необходимое разрежение в канализации.

Монтировать фановую трубу в обязательном порядке нужно, если выполняются следующие условия:

• Диаметр канализационного стояка меньше 50 мм;
• Каждый этаж имеет отдельный санузел, подключенный к единственной канализационной системе;
• В канализацию сливается вода из подключенного бассейна;
• Прямо возле здания находится автономная канализационная система (например, очистительный септик).

Устройство фановых труб канализации

Выполняя монтаж фановой трубы в частном доме, нужно следить за тем, что соблюдались следующие правила:

• Диаметр фановой трубы всегда должен совпадать с размерами стояка;
• Фановая труба и вентиляция из канализационных труб выводится на крышу так, чтобы она располагалась на максимальном удалении от окон и балконов;
• Лучше всего располагать фановую трубу на расстоянии 30-50 см от конька – как показывает практика, такой высоты хватает для нормального отведения воздуха из системы;
• Фановые трубы устанавливаются для компенсации разовых стоков, поэтому их величину нужно точно знать еще до ввода системы в эксплуатацию;
• Для санузла используется 110-мм стояк, поэтому диаметр трубы не может быть меньше 110 мм;
• Для стока из ванной обычно используются 50-мм трубы, и фановая труба должна иметь такую же пропускную способность.

Правила установки фановых труб

При обустройстве системы с подключением фановой трубы должны соблюдаться такие правила:

• Подбирая материал для фановой трубы, нужно следить за тем, чтобы диаметр выбранных труб совпадал с диаметром стояка;
• Верхний край фановой трубы должен находиться в такой точке, где вышедший воздух будет быстрее всего перемешиваться с атмосферой (например, чердачное помещение для этого не подойдет);
• Первые сегменты канализационной системы должны находиться в отапливаемой части помещения;
• Последний участок трубопровода устанавливается там, где отопления нет – движение загрязненных воздушных масс обеспечивается за счет температурных перепадов и изменений давления.

Есть и еще один момент, который стоит рассмотреть отдельно, поскольку он не имеет непосредственного отношения к фановым трубам, но напрямую относится к работе канализации. При установке различных сантехнических приборов возникает следующая ситуация – объем сифонов не соответствует характеристикам сантехники.

Все это приводит к простому результату: в маленьких сифонах вода высыхает слишком быстро, и запаху ничто не мешает попадать в помещение, а слив из больших сифонов нецелесообразен, да и фановые трубы с немалой вероятностью просто не смогут компенсировать его.

Вывод вентиляционных труб на крышу

Канализационная система используется для отведения стоков за пределы здания. Чтобы канализация могла полноценно функционировать, ее нужно оборудовать вентиляцией – а для этого устанавливаются стояки с фановыми трубами. Важный момент: фановые трубы для наружной канализации нельзя оснащать различными вытяжными устройствами, вроде дефлекторов или флюгарок.

При наличии нескольких стояков в здании будет гораздо проще объединить их в одну систему и вывести через один вентиляционный канал, заканчивающийся фановой трубой. Конструкция предусматривает последовательную установку косого тройника, 45-градусного колена, еще одного колена и прямого тройника. Ну а затем выводится вентиляционная труба на крышу , где ей и место.

Есть несколько простых правил вывода фановой трубы на крышу:

1. Фановая труба устанавливается примерно на полметра выше конька крыши – но это актуально только для неиспользуемых крыш. На крыше, где имеется летняя терраса или сад, фановую трубу придется поднимать на три метра над уровнем кровли.
2. Канализационная система, включающая в себя более одного стояка, обычно объединяется посредством единственной трубы вентиляции.
3. Рассчитывая место для вывода фановой трубы в атмосферу, нужно подбирать его таким образом, чтобы расстояние от ближайших окон составляло не менее 4 м.
4. Выводить фановый трубопровод под карниз кровли крайне нежелательно – конструкция с очень большой вероятностью будет повреждена атмосферными осадками. Читайте также: " ".

Монтаж обратного клапана в частном доме

Чтобы фановый трубопровод мог качественно функционировать, его нужно дополнительно оснастить обратным клапаном, который позволяет решить целый ряд проблем:

• Компенсация допущенных при монтаже канализации ошибок в определении величины уклона трубопровода, из-за чего спущенные в систему сточные воды могут возвращаться к сантехническим приборам;
• Предотвращение попадания в канализационный трубопровод различных посторонних предметов, грызунов и прочей живности.

Функционирование обратного клапана сводится к следующим пунктам:

• Сточные воды, спущенные из сантехнических приборов, легко попадают в систему через автоматически открывающуюся крышку клапана;
• В остальное время, когда спуск сточных вод в систему не осуществляется, клапан закрыт;
• Повышение давления в трубопроводе или его засорение не станет причиной попадания стоков в помещение – в обратную сторону клапан не открывается.

Обратный клапан может монтироваться на внешней, так и на внутренней части канализационной системы. Перед установкой клапана в системе нужно предварительно очистить и обезжирить трубы, чтобы элемент хорошо встал на свое место.

Когда подготовка завершена, клапан нужной стороной запускается в систему, а его лепестки выгибаются в сторону сантехнических приборов. При подготовке труб к монтажу клапана нельзя использовать различные виды смазок – конструкция в момент установки должна быть высушена.

Заключение

Фановая труба в частном доме позволяет решить ряд проблем, связанных с работой канализационной системы. Монтаж фановой трубы и обратного клапана не отличается особой сложностью, и если канализация была обустроена своими руками, то и эти элементы получится установить самостоятельно.

Создание качественной системы канализации в частном доме позволяет исключить проблем, с неприятными запахами, сопровождающими работу санитарного оборудования. Поэтому устанавливаемый фановый стояк канализации в частном доме будет неотъемлемым элементом бытовой сети.

Функциональные особенности

При резком сливе большого объема воды в трубопровод малого сечения часто происходит разрушение труб, гидравлический удар. Поэтому фановая труба для канализации в частном доме является неотъемлемым элементом внутренних инженерных сетей. За счет ее использования канализация в частном доме имеет дополнительный приток воздуха, а дополнительно конструкция исключает перепады давления.

Многоквартирный дом без фановой трубы способен функционировать только с установкой душевой кабины, где расход воды является небольшим. Стандартная ванная относится к пиковым расходам, во время сброса стоков с санитарного прибора сечение труб максимально заполнено, приток свежего воздуха становится минимальным.

Подобная ситуация в домах без фановой трубы провоцирует затопление первых этажей здания в момент массового слива воды. Установка дополнительной конструкции позволит продлить жизненный цикл канализационного стояка, особенно пластикового, а также выровняет работу домой вентиляции в канализационных трубах.

Многие мастера советуют сузить диаметр трубопровода, мотивируя отсутствием расходы на чердаке дома. Нормативные документы, а также опыт эксплуатации инженерных сетей в частном секторе и многоквартирных домах вынуждает отказаться от таких манипуляций.

Канализационные трубопроводы от санитарного узла, где установлен унитаз, являются диктующими. Сливной патрубок унитаза имеет сечение 110 мм, стояк бытовой канализации обязан повторять его размер или быть больше. Если на стояке установлено два унитаза и две ванны, необходимо провести гидравлический расчет пропускной способности стояка.

Конструктивные схемы расположения

Современные решения канализационной сети на основе полимерных труб, позволяют существенно продлить срок службы системы и упростить работы по монтажу. Канализация в частном доме без фановой трубы остается вполне рабочей, особенно в домах с небольшим количеством приборов и людей стандартная система справляется с расходом стоков.

Неприятный запах появляется в моменты большой нагрузки, когда большая часть приборов срабатывает в один момент. В таких ситуациях многие владельцы устанавливают дополнительно аэраторы – вентиляционные клапаны, они компенсируют недостаток воздуха в системе. Установка подобного оборудования происходит на уровне 1–2,5 метров от уровня чистого пола.

Устанавливаемый фановый комплекс позволит получить ряд преимуществ:

• Рабочую и независимую для отвода запахов из стояков.
• Создание качественного ограничения притока воды, с нормированием давления воздуха внутри.
• Обеспечение функциональности для нескольких санузлов, находящихся на разных уровнях в частном доме.

Подобные пункты позволят возводить требуемый стояк с учетом качественной вентиляции и обеспечения долговечности функциональности. Полученная канализация, позволит обеспечить использование нескольких полноценных санузлов.

Это актуально, когда частный дом имеет независимые и многоуровневые варианты размещения отвода сточных вод. Выход в этой ситуации один – систему мастера могут смонтировать с одним фановым стояком, вытяжная часть которого будет объединена. Но диаметр подобного трубопровода обязан отвечать сечению рабочего стояка или быть больше на 50 мм.

Материалы труб

Фановая труба для канализации в частном доме высотой в два, три или четыре этажа решающий фактор, при его отсутствии гидравлические затворы верхних санитарных приборов необходимо рассчитывать на дополнительную нагрузку. При этом расчете необходимо учитывать секундный расход от приборов, сечение трубопровода, местное сопротивление и материал труб.

В зависимости от температуры отводимой воды, а также требований к рабочей прочности трубопроводов, специалисты подбирают и монтируют следующие трубы:

• Пластиковые, современные полимерные или металлопластиковые для устройства самотечных линий.
• Пластиковые, металлопластиковые трубы низкошумных серий для напорных трубопроводов.

Конструктивные решения при монтаже и выводе фановой трубы на крышу

При проектировании дома или проведении реконструкции важно правильно выбрать расположение системы и отдельных узлов канализации. Только в таком случае фановый выход канализации в частном доме будет функционировать, независимо от погоды за окном.

Если речь идет о большой температурной разнице внутри здания и за его пределами, особенно когда дом используется круглый год, а климат имеет продолжительный период отрицательной температурой, то мастера устанавливают узел внутри здания или подключают электрический обогрев.

Производить монтаж следует внутри здания, выводя стояк над уровнем кровельного покрытия. Это позволит исключить проблемы с промерзанием и даст повод обеспечить необходимую функциональность, независимо от погодных условий. В таком случае канализация будет обеспечивать ряд нормативных требований:

• Отвод неприятного запаха.
• Исключен конденсат и промерзание труб.
• Полноценную функциональность без гидравлического удара в момент пиковых расходов.

В ситуации, когда владельцы дома не располагают необходимой свободной площадью для устройства фанового узла внутри помещения, специалисты советуют выполнить установку узла к наружной стене, зашить конструкцию, утеплить минеральной ватой. Дополнительным источником тепла в этой конструкции выступает тепловой кабель.

Функциональная система канализации без фановых узлов

Канализация в частном доме без фановой трубы выполняется в одноэтажных постройках, имеющих эксплуатируемый подвал, но установка унитаза и ванной проходит только на первом этаже недалеко от стояка и выпуска в наружную канализационную сеть.

Расход умывальника или мойки домовой системы в этом случае не является диктующим, подобное количество сточных вод от санитарных приборов возникает нерегулярно и повлиять на работу системы не способно.

Частный дом часто снабжается жироуловителями, оборудование снижает концентрацию жиров и органики в сточных водах. Установка такого оборудования подразумевает регулярную промывку труб горячей водой. Компенсировать недостаток кислорода помогут воздушные клапаны.

Выход клапана соединяется с магистральным трубопроводом от мойки фасонными частями, разность отметок защищает оборудование от затопления во время промывки трубопровода.

Строительство любого частного дома не обходится без устройства инженерных коммуникаций. В частности, речь о канализационной системе. При ее монтаже нельзя забывать об устройстве фанового стояка . Далее рассмотрим, что это такое и зачем нужно это приспособление. В статье также будет приведена краткая инструкция по монтажу стояка, рекомендации специалистов, нормативные требования, а также описан альтернативный вариант и наиболее распространенные ошибки в работе.

Назначение

Фановый стояк в частном доме - часть трубы, отходящая от канализационного центрального стояка. Она выходит наружу сооружения и выводит неприятные запахи из дома. Отсутствие этого элемента приводит к нарушению гидрозатвора. В результате в помещении появляется неприятный запах. Чистка канализации в таких случаях не поможет избавиться от него.

В каждом сантехническом приборе предусмотрена отводящая труба с коленом. В изгибе находится вода, выступающая в роли гидрозатвора. Она препятствует проникновению неприятного запаха в помещение. При сбросе стока происходит разряжение. Черепоступает воздух с улицы, что обеспечивает нормализацию давления. За счет этого запахи не проникают в помещение.

Всегда ли нужен фановый стояк ? Без этого приспособления можно обойтись в небольших сооружениях с одним санузлом. Если в доме 2 туалета или 2 ванные комнаты, необходим.

Важные факторы

Фановый стояк оборудуется, если:

• Здание двухэтажное, и на каждом этаже присутствует санузел.
• Диаметр канализационного стока 50 мм.
• На прилегающей территории обустроен бассейн или иной объект, для которого требуется регулярный сброс воды в большом объеме.
• В доме смонтирована герметичная канализация с септиком.

Разработка плана установки

Чтобы правильно смонтировать фановую трубу для канализации , необходимо на этапе проектирования учесть следующие факторы:

• Труба должна выходить в сторону, в которую отводятся испарения за счет воздушных потоков.
• Отвод трубы выполняют к Если это сделать не представляется возможным, монтаж производят через стену.

Элементы

Вентиляционный канализационный стояк включает в себя:

• Трубы.
• Вентиляционные каналы.
• Фитинги.
• Соединительные элементы.

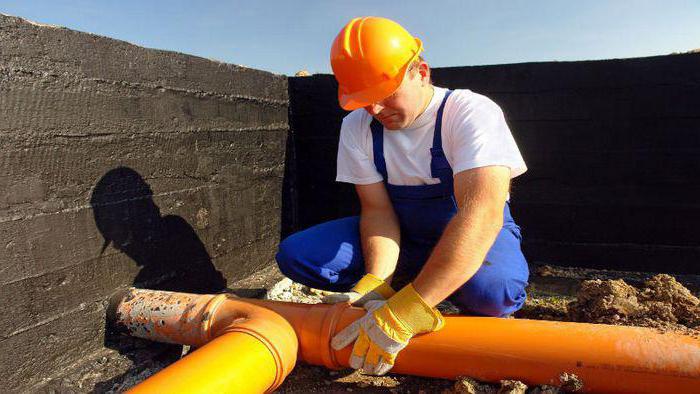

Принципы монтажа

Как правильно установить фановый стояк для дома ? Стоит сразу сказать, что планирование монтажа необходимо осуществлять одновременно с проектированием внутренней канализации. Для повышения эффективности стояка необходимо избегать большого количества углов и изгибов.

Идеальным положением фановой трубы для канализации является строго по вертикали. Она выводится через межэтажные перекрытия на чердак и затем на крышу. Но на практике, к сожалению, реализовать такой проект возможно далеко не всегда.

Обычно в частных домах используются дополнительные соединительные элементы. К примеру, к основному фановому стояку может подсоединяться вспомогательная труба, выводиться отдельная труба на одном расстоянии от канализационных стояков и пр.

Ключевой задачей на этапе проектирования системы является правильный расчет диаметра трубы для отвода. Он не может быть больше размера канализационной трубы (110 мм). В идеале диаметр должен соответствовать величине и центрального стояка, и патрубка, соединяющего внутреннюю и наружную части системы.

При проектировании особое внимание следует уделить месту размещения стояка. Он не должен находиться рядом с климатическим оборудованием, а также отводом продуктов горения отопительного котла.

Установка фанового стояка не представляет особых сложностей. Однако некоторые нюансы следует учитывать.

Для центральной канализации целесообразно использовать трубу 110 мм. Такой же диаметр должен быть и у вентиляционного стояка. Обычно используются пластиковые трубы. Если система состоит из элементов, выполненных из разных материалов (к примеру, стояк пластиковый, а канализация чугунная), следует использовать резиновые переходники.

Для соединения нескольких стояков применяются углы 45 или 135 град. Участки, располагающиеся горизонтально, следует прокладывать с небольшим наклоном (0,02 %) в сторону выхода стока. Если нужно изменить угол, используется специальный отвод с поворотом в 135 град.

Замена приспособления

Необходимость в замене фанового стояка или отдельной его части может быть связана с разными причинами. Например, некоторые владельцы при капитальном ремонте обновляют все инженерные системы в доме.

Замена стояка осуществляется по тому же принципу, что ремонт канализации. При этом нужно соблюсти ряд условий:

• Во время работ в помещении следует организовать
• Замена элементов осуществляется в респираторе и перчатках (резиновых).
• По завершении работ необходимо проверить герметичность соединений.

При необходимости одновременно с заменой стояка можно провести и чистку канализации .

Нормативные требования

Существует несколько показателей, которые следует учитывать при монтаже фанового стояка:

• При выводе части трубы на кровлю расстояние до крыши должно быть не меньше 30 см.
• Если в доме предусмотрен чердак (мансарда), длина стояка - не меньше 3 м.
• Между трубой и лоджией или оконным проемом следует выдержать расстояние в 4 м.
• Фановый стояк должен устанавливаться в отапливаемом помещении. Если это затруднительно, трубу необходимо утеплить.
• Через дымоход выводить стояк нельзя.
• На верхней части трубы снаружи монтируются защитные элементы от попадания птиц, насекомых и осадков.

Распространенные ошибки

Несмотря на относительную простоту монтажа фановой системы, есть ряд правил, нарушение которых может привести к негативным последствиям.

К примеру, некоторые владельцы частных домов обрезают трубу на чердачном помещении. В результате неприятные запахи начинают заполнять его (или мансарду), а впоследствии проникают в дом. Соответственно, устройство системы теряет всякий смысл.

Еще одна ошибка - монтаж трубы вдоль наружной стены. В этом случае высока вероятность образования конденсата.

Некоторые владельцы домов устанавливают дополнительное устройство - кровельный аэратор. Он обеспечивает улучшение тяги. Между тем монтаж этого элемента целесообразен далеко не всегда. Как правило, отток канализационных испарений замедляется. В результате опять же неприятные запахи начинают проникать в помещения.

Альтернативный вариант

В качестве него выступает вакуумный . Он монтируется на конце стояка непосредственно в доме.

Клапан представляет собой небольшое приспособление, выполненное в виде торцовой заглушки. Под определенным давлением он пропускает внутрь канализации воздух, но обратно его не выпускает. На первый взгляд, это довольно эффективное решение проблемы. Однако есть несколько важных нюансов.

Диаметр отверстий, впускающих воздух, фактически в несколько раз меньше размера стояка. Сразу возникают сомнения в эффективности функционирования устройства. Как показывает практика, в многоквартирном доме с достаточно высокой нагрузкой на канализационную систему одного такого приспособления недостаточно - нужно хотя бы несколько. Соответственно, необходимо выделить достаточно места для установки хотя бы 4-5 клапанов.

Еще одна проблема скрывается в конструкции устройства. Клапан будет эффективен, если прокладка, находящаяся внутри него, располагается строго по горизонтали. Даже при незначительном перекосе клапан заклинит в каком-то положении (закрытом или открытом). В любом случае это повлечет неприятные последствия.

Принцип работы клапана

Внутри устройства располагается специальная пружина с небольшим сопротивлением. Герметичность обеспечивает резиновая уплотнительная прокладка. Принцип работы вакуумного клапана состоит в следующем:

• Стоки канализации проходят по стояку и обеспечивают в системе разрежение.
• Затвор клапана открывается.
• Из сифона всасывается воздух и проходит в канализационную сеть. За счет этого гасится разрежение.
• После того как давление стабилизировалось, начинает действовать пружинный механизм. За счет него перекрывается затвор, и воздух не поступает в помещение.

На что следует обратить внимание?

Следует сказать, что монтаж нельзя назвать полноценной альтернативой фановому стояку. Дело в том, что устройство достаточно быстро засоряется. При высыхании сифона эффективность устранения газов существенно снижается.

Если установить обратный клапан на стояк не представляется возможным, его можно смонтировать на другую горизонтальную часть трубы, подходящей к стояку.

СНиП

Проблема неприятных запахов в помещении возникает не только при отсутствии фанового стояка. Большое значение имеет и качество сантехнического оборудования. При его выборе необходимо проверять наличие гидравлического затвора. Современное оборудование в большинстве случаев оснащается этим приспособлением. Однако встречаются модели и без него.

Кроме того, в РФ действует специальный нормативный документ СНиП. В нем приводятся факторы, при наличии которых установка фановых стояков обязательна.

Последствия отсутствия или неправильной установки

Если говорить простыми словами, фановый стояк - это вентиляция. Ключевая его задача заключается в обеспечении притока воздуха в канализационную систему. Это, в свою очередь, обеспечивает способность стока оперативно справляться с перемещением объема и устранения неприятных запахов.

В многоквартирных домах без фанового стояка обойтись никак нельзя. Сотрудники ЖКХ очень негативно относятся к любым работам, затрагивающим эту часть канализационной системы, даже если владелец жилплощади желает установить вакуумный клапан вместо трубы. Выше мы уже рассмотрели недостатки такого приспособления. Не стоит настаивать на своем и переделывать систему. В противном случае возникнут серьезные проблемы. Они испортят жизнь всем соседям, квартиры которых располагаются вдоль этого стояка. Неприятный запах будет распространяться очень быстро.

Особенно опасны ситуации, когда на фановый стояк ставится заглушка. В этом случае неприятный запах обязательно пойдет в квартиры, поскольку выходить ему больше некуда. Проникать в помещения он будет через патрубки и части труб, подходящие к сантехническому оборудованию, раковинам.

Часто ситуация усугубляется тем, что смыв в унитазе влечет сброс большого объема воды в систему. Она, действуя как поршень, вытягивает за собой воздух. В результате нарушается давление. Для его стабилизации начинается всасывание водных затворов из сифонов раковин, ванны, мойки на кухне. При отсутствии воды в коленах неприятные запахи беспрепятственно проникают в помещения.

Еще одна проблема - засорение канализационной сети. Частое загрязнение становится результатом отсутствия полноценного воздушного притока. Система перестанет справляться со своими функциями, а владельцу помещения предстоит очень частая чистка канализации.

Владелец частного дома, безусловно, не испытывает тех ограничений, которые обременяют жильцов многоквартирных домов. Он может выбирать, устанавливать фановую трубу или нет, использовать ли вместо нее вакуумные клапаны. Однако далеко не все владельцы частных домов обладают необходимыми навыками и имеют в распоряжении нужные инструменты.

Для предотвращения вероятных проблем целесообразно доверить установку стояка, а лучше всей канализационной системы профессионалам. Специалисты разработают проект с учетом пожеланий заказчика и особенностей сооружения. Кроме того, они выберут наиболее подходящие материалы для монтажа системы.

Установку, разумеется, можно провести и самостоятельно. В таком случае целесообразно предварительно проконсультироваться со знакомыми, уже монтировавшими систему. Если будут использоваться пластиковые элементы, то с установкой вполне справится и один человек. Вес труб, даже длинных довольно мал. Для установки чугунных элементов придется воспользоваться чьей-то помощью. В этом случае установку можно осуществить вдвоем.

Заключение

Система канализации считается одной из основных инженерных сетей в доме. Ее эффективное функционирование обеспечивает комфортное проживание вне зависимости от времени года.

Следует сказать, что системы можно осуществить с использованием не только пластиковых, но и чугунных труб. Они применяются, как правило, в районах с суровыми климатическими условиями. В регионах с боле мягким климатом целесообразнее использовать пластиковые трубы. При необходимости их можно утеплить любым подходящим материалом. В строительных магазинах представлен широкий ассортимент различных утеплителей. Наиболее распространенным материалом для защиты труб считается минвата. При использовании утеплителя важно предусмотреть защиту от намокания.

При устройстве фанового стояка важно соблюдать нормативы, установленные СНиП. Не очень эстетично будет смотреться труба рядом с окном. Кроме того, чем дальше она будет располагаться от проема, тем меньше вероятности проникновения запахов в помещение.

После установки стояка необходимо периодически проверять его состояние. Как показывает практика, пластиковые трубы служат довольно долго, однако всегда есть вероятность засорения. Проверку можно провести довольно быстро. Вся система разборная, можно легко разъединить элементы.

Фановая труба – это компонент канализации, без которого невозможно обустроить санузел. Она предназначена для сообщения стояка канализации с атмосферой, препятствует образованию сточных вод и появлению в санузле неприятного запаха.

Установленная в туалетной комнате фановая труба для унитаза предотвращает появление разряжения в канализационной системе и обеспечивает бесперебойную работу водяных затворов. В нашем материале мы разберемся в том какими бывают фановые трубы, а также расскажем о правилах их установки.

Фановые трубы классифицируются по конструкционному материалу, используемому при изготовлении продукции.

Классификация делит трубы фановые на 2 вида:

• металлические;
• пластиковые.

Металлический (чугунный) вариант может монтироваться в канализационную систему, выполненную из аналогичного материала. Пластиковые изделия можно устанавливать как в пластиковый, так и в чугунный трубопровод.

При монтаже элемента из пластика получается гибкая канализационная фановая труба, монолитное колено или компактный переходник. Чугунные изделия не обладают гибкостью и не отличаются разнообразием форм.

Для чего используется фановая труба?

Согласно действующим сегодня строительным нормативам, процесс сооружения системы канализации одноэтажного дома может выполняться без фановой трубы. Это связано с незначительным количеством единовременных стоков.

Если здание состоит из двух и более этажей или жилье оборудовано несколькими санузлами, тогда в целях обеспечения стабильного давления в системе канализации требуется фановая труба. Этот элемент связывает стояк с атмосферой, поддерживая стабильное атмосферное давление даже в случае объемного выброса воды из туалетного бачка, которое провоцирует разрежение в отводящей линии.

Согласно принятым строительным нормам, в одноэтажном здании с одним санузлом минимальное количество стоков, поэтому установка фановой трубы в санузле необязательна

Если в жилом помещении оборудовано несколько туалетных комнат, тогда ситуация кардинально изменяется и устанавливаемая на унитазе фановая труба является жизненной необходимостью.

Это правило действует в следующих случаях:

• дом имеет 2 и больше уровней, которые оборудованы канализационной системой и водоснабжением;
• диаметр поперечного сечения стояка канализации – 50 мм;
• внутри здания имеется бассейн или водяное оборудование, которое спускает в канализацию значительный объем стоков;
• септик близко расположен к дому, что может стать причиной достаточно неприятного запаха.

В вышеперечисленных случаях разрежение без фановой трубы может привести к быстрому опустошению сифонов под унитазом или раковиной, что обеспечит прямой контакт «атмосферы» септика с микроклиматом помещения.

Таким образом, установка фанового изделия в канализационной системе обеспечивает стабильное давление в отводящем трубопроводе и сохраняет целостность водяных стоков в сифонах под специальными сточными отверстиями, отсекающими неприятный аромат септиков от домашнего микроклимата.

Строительство системы канализации и вентиляции с фановыми трубами рационально в следующих случаях:

• при установке канализационного стояка в частном доме с диаметром 50 мм;
• при наличии в доме двух и более этажей, на каждом из которых имеются санузлы;
• в частном доме оборудовано водопроводное оборудование, например, бассейн, генерирующее мощные водные стоки;
• автономная система канализации расположена рядом с жилым домом.

Унитазы с прямым (вертикальным) выпуском в пол монтируются с помощью специальных запчастей. Развязка канализации обычно расположена под перекрытиями, а трубы не требуют наличия стен и перегородок

Установка сантехники с горизонтальным выпуском

Подключение моделей унитаза с прямым (горизонтальным к полу) выпуском актуально для условий в нашей стране. Это связано с тем, что санузел привязан к определенной стене туалетной комнаты из-за специфической разводки труб канализации в типовых домах России.

Так как выпуск в этих моделях направлен назад, он находится в тыльной части изделия. Выпускной патрубок прикрепляют к трубе, используя уплотнительную манжету.

При монтаже следует обратить особое внимание на закреплении сантехоборудования к полу санузла. Ножки чаши сантехники с горизонтальным выпуском имеют специально проделанные отверстия, предназначенные для надежной фиксации унитаза к полу.

Подключение сантехнического оборудования с прямым выпуском заканчивается процессом установки, во время которой используются шурупы и дюбели. Крепление необходимо выполнять аккуратно, так как в случае сильного «дотягивания» шурупа можно повредить целостность поверхности санфаянса.

Монтаж сантехоборудования с косым выпуском

Процесс установки и подключения сантехоборудования с косым выпуском выполняется поэтапно:

1. Перед подключением сантехники к канализационной системе выпуск устройства с расположенными внутри канавками следует смазать смесью сурика с олифой (или герметиком).
2. Сверху надо тщательно намотать смоляную прядь. Кончик отростка длиной 0,5 см должен остаться свободным, так как концы пряди могут попасть в отверстие и спровоцировать возникновение засорения.
3. Обмотанную смоляную прядь смазывают суриком.

Затем выполняется монтаж унитаза, в процессе которого выпускной отросток фиксируется в раструбе трубы канализации.
