Контролируя микроклимат личного пространства, мы создаем условия, оптимальные для отдыха, работы, занятий. Установка сплит системы позволит задавать благоприятный уровень температуры и влаги наиболее простым способом. Согласитесь, в летний период есть немало дней, нуждающихся в регулировании климатических параметров.

Прочитав предложенную нами статью, вы узнаете все подробности и тонкости выполнения работ по монтажу кондиционирующего оборудования. Тщательно подобранная и систематизированная информация пригодится как самостоятельным домашним мастерам, так и заказчикам услуг монтажников для проверки надлежащего исполнения.

У нас детально описан процесс установки, перечислены нюансы расположения и крепления блоков. Перечислены материалы, требующиеся для проведения монтажа и подключения агрегатов. Ценным дополнением к тексту, облегчающим восприятие сведений, являются фото и видео-приложения.

Изучая информацию о том, как самому правильно осуществить установку сплит системы в частном доме или квартире, первоначально нужно выбрать месторасположение ее частей.

Для этого необходимо учитывать направление распределения потока холодного/горячего воздуха в помещении, учитывая основные технические требования, указанные производителем оборудования в инструкции.

Самые распространенные варианты месторасположения внутреннего блока сплит системы – над кроватью/диваном. Наружный – обычно выносят на улицу и устанавливают на участок возле окна или на балконные плиты

Существуют определенные правила, которые обязательно должны учитываться при выборе точки размещения блоков:

• расстояние между агрегатом и потолком должно составлять не меньше 15-20 см, хотя некоторые производители указывают в инструкции 20-30 см;
• от боковой части до стены – не меньше 30 см;
• до преграды, которая будет препятствовать потоку выходящего воздуха или его рассеивать – не меньше 150 см.

Для наружной части сплит системы, месторасположение выбирают исходя из несущих способностей стен. Возможен монтаж вблизи окна, на плитах, ограждающих лоджию, или на стене рядом с балконом.

Для тех, кто живет на нижних этажах, установка блока проводится над окном – как можно дальше от прохожих.

Исходя из технических требований к стене вентфасада, используемой в качестве площадки для фиксации наружного блока сплит системы – возможная нагрузочная способность должна быть в 2,5 раза больше массы установочного агрегата

Для многоэтажного дома, особенно если квартира находится на верхнем этаже, потребуется привлекать высотных специалистов или определить точку монтажа в предельной близости с окном, что обеспечит легкий доступ при монтаже.

Определение расстояния между блоками

Часто выбор места размещения оборудования регламентируется минимальным и максимальным расстоянием между ее частями. Эти показатели в основном указываются производителем и зависят от модельного ряда и характеристик .

Иногда фирмы не указывают минимальную длину контура между двумя агрегатами, поэтому монтаж может выполнятся произвольно.

Минимальное расстояние между блоками сплит системы фирмы Daikin 1,5-2,5 м, Panasonic – до 3 м. Однако, если блоки расположены в метре друг от друга, длина трассы должна составлять не менее 5 м (ее излишки сворачивают в кольцо и прячут за блоком)

Немного легче разобраться с максимально возможным расстоянием между двумя агрегатами. Стандартный показатель – 5 м. Возможно и увеличение длины трассы, но в этом случае необходимо рассчитывать на дополнительные расходы в связи с необходимостью дозаправки фреоном.

Подготовка к выполнению работ

Решение заняться установкой сплит системы самостоятельно приходит, как правило, после выяснения расценок у специалистов. Невероятно высокие суммы за выполнение работы, занимающей 3 часа, аргументируются наличием дорогостоящих инструментов и его износом в процессе эксплуатации. Именно это и составляет основную долю платы за услуги мастера.

Если расценки от монтажников сплит-систем слишком велики, стоит выполнить установку собственными руками, досконально изучив технологию этого вида работ

Если посмотреть рекомендации производителей оборудования, то часто в инструкциях указывается, что подготовительные работы можно сделать своими силами, а вот для монтажа трубопроводов, подключения к электрической сети, проведения процесса вакуумирования желательно приглашать специалистов с соответствующими инструментами.

Инструменты для установки оборудования

Выполнить самостоятельный монтаж охлаждающей установки можно, т.к. большая часть инструментов есть в чемодане домашнего мастера. Исключением может быть вакуумный насос, но покупать его необязательно - изготовить подобный агрегат удастся из старых деталей.

Некоторые бригады мастеров даже не используют это оборудование при прокладке трассы длиной до 6 м.

Если при самостоятельной установке кондиционера не удалось найти вакуумный насос, альтернативным вариантом может послужить мощный компрессором от старого холодильника или аквариумный нагнетатель

В процессе монтажа важным аспектом является соблюдение горизонтальности расположения блочных систем. В связи с этими требованиями каждый этап работы должен сопровождаться контрольной проверкой строительным уровнем.

Если какого-либо инструмента нет в наличии, его можно взять в аренду в строительном магазине.

Заранее необходимо будет подготовить следующее оборудование:

1. Перфоратор. Применяется для проделывания дырок в фасаде, через который будут проложена трасса, обобщающая внешний и внутренний блоки.
2. Дрель с набором свёрл. Используется для монтажа крепежных элементов.
3. Труборез для разреза труб из меди.
4. Прибор для устранения заусенцев после нарезки труб. Можно использовать ример, напильник и наждачную бумагу.
5. Вальцеватель медных труб.

Некоторые считают, что применение римера не имеет смысла, особенно если новый и не оставляет заусенцев и вмятин, однако напрасно.

Только после произведенных манипуляций фаскоснимателем край развальцованной трубки сможет максимально плотно прижиматься гайкой, а соответственно, утечка фреона маловероятна.

Работа устройством для развальцовки медных труб выполняется методом деформации трубки по выбранному шаблону, вследствие чего образуется конус. При этом сохраняется изначальная толщина стенок и круглое сечение

Согласно техническим правилам монтажа, необходимо наличие вакуумного насоса - герметизация системы кондиционирования выполняется именно этим оборудованием. После наполнения трассы хладагентом, проводится процесс вакуумирования.

Приобретение необходимых материалов

Комплектующих потребуется достаточно много, но все они легко доступны в любом профильном магазине. Не стоит забывать, что материалы должны быть максимально качественными и подбираться исключительно для устройства, функционально направленного на холод.

Необходимо приобрести провод для подачи питания и подсоединения блоков. В паспорте или в инструкции по монтажу оборудования всегда указывают необходимые параметры.

Стандартно – это четырехжильный силовой кабель с площадью сечения 2 мм 2 или 2,5 мм 2 . Длина подбирается исходя из расстояния трассы, с учетом небольшого запаса.

Еще понадобится подготовить бесшовные трубы толстостенного типа из мягкой меди, предназначенные для охлаждающих приборов. Трубы подбираются меньшего и большего диаметров. Более конкретные характеристики указаны в руководстве пользователя.

Длина равняется протяженности трассы плюс дополнительный запас до 30 см. В процессе транспортировки трубок их края должны быть заглушены для укрытия от оседания пыли внутри изделия.

Трубы подбираются исключительно для охлаждающей системы, их мягкий медный сплав хорошо поддается развальцовке и обеспечивает должную герметичность

Для изоляции труб используется утеплитель из вспененного каучука. Продают его отрезками по 2 м. Для осуществления мер по теплоизоляции потребуется длина, равная протяженности трассы. Синтетический утеплитель применяется на двух диаметрах труб.

В качестве дренажной трубки специалисты рекомендуют устанавливать шланг-гофру, оснащенный внутри спиралью из пластика. Также можно воспользоваться альтернативной деталью – полипропиленовой трубкой. Ее протяженность равна длине трассы с надбавкой в 80 см.

А еще потребуется два кронштейна L-образного типа, чтобы зафиксировать блок снаружи. Подходящий размер деталей определяется его габаритами, а запас прочности по несущей нагрузке должен превосходить его вес в 5 раз. Такое увеличение предельно допустимого напряжения детали требуется для компенсации нагрузок ветра и снега.

Покупать эти комплектующие лучше в фирме, занимающейся продажей запчастей для бытовых сплит систем.

После приобретения кронштейна для крепления наружного блока кондиционера нельзя делать в нем дополнительные отверстия, т.к. это значительно снижает запас прочности детали

В качестве деталей крепления применяются: анкера, дюбеля и болты. Их количество, вид и параметры подбирают исходя из вида кронштейнов и крепежной пластины, предназначенной для внутреннего агрегата.

Имеет значение и тип стен, где предстоит монтировать наружную часть системы. Для камуфлирования проложенной линии коммуникаций потребуется пластиковый короб стандартных габаритов 60*80 см.

Порядок установки сплит системы

Самостоятельно установить систему кондиционирования вполне реальная задача, однако существует много нюансов в работе и касаются они определенных моделей, поэтому процесс монтажа может иметь некоторые отличия. Для изучения всех требований, первоначально необходимо прочитать инструкцию именно к приобретенной модели оборудования.

Этап #1 – монтаж наружного и внутреннего блоков

Первым подлежит установке внутренний блок. Определившись с местом его расположения, на стене производится разметка участка под крепежную карту. После высверливания люфтов, вставляются пластмассовые заглушки для дюбелей, навешивается карта и фиксируется дюбелями.

Наиболее тщательное крепление должно производится в нижней части пластины, т.к. на этом участке располагаются защелки, удерживающие блок

После установки кассеты, с помощью строительного уровня измеряется выдержка строгой горизонтальности размещения будущего блока. При любом несоответствии, потребуется переделать всю выполненную работу.

На этом этапе предстоят подготовительные работы под укладку трасс. Сначала рассчитывается линии ее расположения. Затем производится высверливание отверстия в стене фасада, учитывая необходимый уклон в размере более 1/100.

Также с уклоном высверливают и отверстие диаметром 5 см, при этом угол наклона может быть увеличен, в сравнении с трассой. Так, образуемый конденсат лучше будет покидать систему.

При выборе схемы монтажа блоков «спина к спине», требуется произвести проверку отверстия, предназначенного для размещения кабеля питания. Для этого необходимо сверить расположение портов питания на агрегатах.

А теперь настала очередь монтажа наружного блока. Если речь идет о многоэтажном доме, то потребуется специальное снаряжение для высотных работ.

Как и в первом случае, должна быть выдержана строгая горизонтальность блока, поэтому на этапе разметки также используют уровень.

При размещении наружного блока необходимо учитывать ограничение, касающееся его уклона - максимально допустимый угол уклона составляет 45°

В момент установки креплений каждое имеющееся отверстие должно быть заполнено анкерными болтами (стандартный диаметр 10*100 мм), вне зависимости от их количества. После, выставляется наружный блок и тоже фиксируется крепежными деталями.

Этап #2 – прокладка линии коммуникаций

С помощью электропровода и двух медных трубок осуществляется соединение наружного и внутреннего блоков. Дополнительно через стену будет проложена дренажная система, отвечающая за выведение конденсата. Эти элементы необходимо правильно подобрать, подключить, уложить и закрепить.

Сначала следует подготовить медные трубки, отрезав с помощью трубореза нужную длину и обработав края римером от заусенцев и вмятин после процедуры обрезания.

Не рекомендуется использовать другие инструменты, например, напильник. После его применения, вовнутрь трубки попадает металлическая стружка, которая будет циркулировать по системе и в итоге приведет к выходу из строя компрессора.

Чтобы провести трубки из меди через стену, их края необходимо изолировать заглушкой, для защиты от попадания пыли

Теплоизоляция трубок осуществляется методом одевания на них пенополиуретанов ых шлангов. В качестве уплотнителя нельзя выбирать поролон - он имеет короткий эксплуатационный срок. Выполнив меры по теплоизоляции, все стыковочные участки материала плотно проклеиваются металлизированным скотчем.

Теперь наступила очередь укладывать дренаж и кабель. На каждый провод нужно одеть специальный наконечник. Их устанавливают на расчищенные от изоляционного материала проводники и обжимают щипцами.

Готовый кабель подключается к кондиционеру согласно схеме, приведенной в руководстве к прибору.

На обоих блоках на участке, расположенном немного выше портов, находится съемная пластинка, предназначенная для подсоединения медных труб. Под ней размещены электроразъемы для кабеля

Дренажная трубка подключается к специальному выводу на блоке внутри помещения и выводится через отверстие в стене. Трубка должна быть достаточно длинной и заканчиваться не менее, чем на 60 см от стены.

Согласно правилам ее укладка выполняется под наклоном к выходу наружу. Требуется фиксация хомутами через каждый метр длины для устранения провисания, чтобы предотвратить скопление конденсата.

Этап #3 – подсоединение блоков системы

Проведенные через стену коммуникации подключаются к соответственным портам. Важно помнить, что общая длина дренажного трубопровода не может быть более 20 м. Укладка медных труб производится петлевым способом для улавливания масла, которое в небольшом количестве содержится во фреоне.

Дренаж можно отвести двумя способами: вывести его в канализацию или на улицу. Первый способ является технически правильным, однако из-за сложности воспроизведения не получил широкого распространения.

При прокладке дренажной трубки лучше избегать резких поворотов, также не допускаются провисания – на этих участках будет скапливаться конденсат

В нижней части внутреннего блока системы расположена трубка с наконечником из пластика. На нее одевается шланг-гофра и затягивается в месте соединения хомутом.

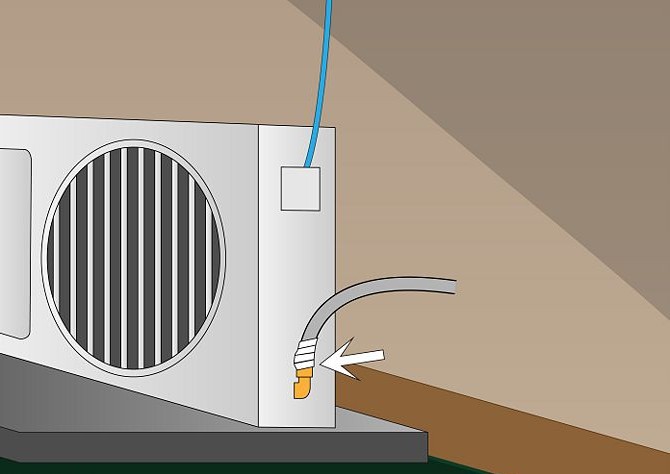

Для наружного части устройства выполняется аналогичная процедура, однако многие ее игнорируют. Если вместо шланга используется полимерная труба, подбирается соответствующий переходник. С его помощью подсоединяют выход блока и трубку.

Чтобы подключить медные трубки, нужно их изначально проложить по стене, с помощью трубогиба. Если такого инструмента нет в наличии, то предлагаем ознакомиться со статьей, где подробно описано, как согнуть трубу без специального оборудования. Подробнее – читайте .

Трубкам нужно придать необходимый уклон без перегибов и резкого залома. Первым делом их подсоединяют к блоку внутри помещения. Для этого на соответствующих портах ослабляются гайки.

При раскручивании будет слышен характерный звук шипения выходящего азота. Его закачивают в момент производства, для устранения окисления деталей. После его спуска необходимо снять заглушки и вывинтить полностью гайку. Далее выполняется процедура вальцевания.

В процессе развальцовки труба удерживается отверстием вниз во избежание попадания стружки металла внутрь системы

Края труб на участке 5 см выравнивают. Затем проводят развальцовку, чтобы обеспечить соединение входа и выхода блоков. Так получится замкнутая система циркуляции. Корректность выполнения монтажа играет важную роль в обретении свойств максимальной герметичности, в процессе передвижения фреона.

Развальцованный край трубы подсоединяется к необходимому выходу и фиксируется гайкой. Здесь запрещено использовать любые дополнительные приспособления – герметики, прокладки и т.д. Применяемые медные трубки обеспечивают необходимую герметизацию.

Соединяя медные трубки, необходимо прилагать усилия в 60 кг, только тогда медь монолитно обожмет штуцер, а контакт будет герметичным

Аналогичные действия проделывают со всеми четырьмя портами. После подключения следует последний этап установки системы кондиционирования – устранение воздуха и влаги, а также возможных остатков аргона, которые могли накопиться в процессе монтажа.

Этап #4 – вакуумирование системы

Во время проведения монтажных работ в трубки кондиционера попадает воздух и если его не удалить, он окажется в системе кондиционирования. Результатом становится усиленная нагрузка на компрессор, соответственно, его быстрый нагрев.

Также частицы воды негативно сказываются на всех деталях. Во фреоне содержится доля смазочного масла, его гигроскопичная консистенция при контакте с водой становится менее эффективной. В результате износ комплектующих ускорится.

Для удаления воздуха можно применять два способа: вакуумный насос или небольшое количество фреоновой жидкости, которая спускается с блока, расположенного снаружи. При изготовлении наружного агрегата, производители с небольшим излишком.

Метод «пшика» повторяют несколько раз, при этом вторую попытку проделывают с верхним клапаном. Если длина трассы 2-3 м – процедуру проводят 3 раза, при четырехметровой – 2 раза

Альтернативой дорогостоящего вакуумного насоса может послужить высвобождение излишек фреона из системы наружного блока. Для этого на его клапанах отвинчивают заглушки. Работать необходимо с нижним портом большего диаметра. Под его крышкой расположен шестигранный разъем. Исходя из его параметров, подбирается соответствующий ключ.

Подходящим ключом совершают поворот клапана на 90° и через секунду возвращают его в прежнее положение. Таким образом, в систему входит небольшое количество фреона и создается усиленное давление. Секундным нажатием пальца на золотник, находящийся на этом же порту, выпускают излишки фреона и газов из системы.

После полного удаления воздуха, выход золотника закручивается заглушкой, а клапаны полностью открываются и фреон поступает в сплит систему. Для проверки герметичности соединений, их обмазывают мыльной пеной.

Стоит помнить, что при самостоятельной , незначительных факторов не существует. И все, что было сделано некорректно, к примеру, вальцевание труб без зачистки каймы, или недостаточно зафиксированное соединение – в итоге приводит к быстрому износу комплектующих охлаждающей системы. Поэтому в процессе установки нужно проявить предельную аккуратность ко всем деталям.

Если у вас есть необходимый опыт или знания в вопросе монтажа сплит систем, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны некоторые тонкости, о которых мы не упомянули в этом материале? Оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.

Советы по монтажу. Где лучше всего установить кондиционер?

Перед тем как купить сплит-систему в Краснодаре , желательно определить место, куда Вы его будете вешать.

Кондиционер в помещении технически возможно установить абсолютно в любом месте, однако для качественной его работы, без риска выхода из строя, существуют определенные правила и некоторые нюансы, которые необходимо соблюдать при монтаже.

В этой статье мы попытаемся максимально подробно описать самые распространенные ошибки в процессе монтажа, а также дать рекомендации по правильной установке кондиционера, дабы избежать непредвиденных проблем в дальнейшем.

1. Внутренний блок сплит-системы устанавливайте на расстоянии от потолка не менее 10 см. Поскольку кондиционер берет воздух для охлаждения/обогрева из помещения (не с улицы), маленькое расстояние от потолка до верхней его части (где нахоится решетка воздухозаборника) может затруднить рецеркуляцию воздуха. В таком случае, во-первых, кондиционер не сможет выдавать достаточное количество холода/тепла, а во-вторых - будет работать на износ, что приведет к быстрому выходу из строя его компрессора. Именно поэтому запрещено ставить на кондиционер различные предметы и накрывать его верхнюю часть. Если Вы устанавливаете кондиционер на стадии ремонта, учитывайте возможное понижение уровня потолка (натяжные, гипсовые потолки и т.п.).

2. Не монтируйте внутренний блок сплит-системы над шкафами, полками, комодами если расстояние от них до нижней кромки внутреннего блока менее 70-100 см. Во-первых, это приводит к сдуванию при каждом включении кондиционера скопившейся на верхней поверхности шкафа пыли. Более того, близкое расположение горизонтальных поверхностей ведет к созданию круговорота воздушного потока, что приводит к снижению эффективности работы системы кондиционирования. Поток, из кондиционера увлекается обратно в воздухозаборник, воздухообмен в помещении ухудшается, кондиционер, забирая холодный воздух, начинает "думать" что пора прекращать свою работу, ведь датчик температуры находится на входе потока.

3. Воздушный поток не должен направляться непосредственно на людей. При работе на холод температура струи воздуха из кондиционера на 7-15°С ниже, чем температура окружающего воздуха в помещении. Если такой поток будет дуть на человека хотя бы в течение нескольких десятков минут, плохое самочувствие впоследствии обеспечено. Как правило, воздух направляют так, чтобы он проходил между рабочими местами или туда, где люди находятся реже всего. В спальне очень часто приходится делать выбор, на какую стену по отношению к кровати повесить кондиционер. Чаще всего люди боятся располагать внутренний блок над головой и монтируют блок на стену, к которой обращены ноги. Если нет возможности максимально удалить блок от кровати и направить воздух в другую сторону, лучше смонтировать его над головой. Холодный воздух при этом будет дуть не на голову, а в ноги, которые как правило накрыты одеялом.

4. Не монтируйте внутренний блок кондиционера над источником тепла (например, над батареей). Из-за потока теплого воздуха, поднимающегося вверх от источника тепла, кондиционер будет думать, что недостаточно охлаждает помещение, и будет работать на износ, вследствие чего быстро выйдет из строя. Кроме того, от чрезмерного тепла, пластиковый корпус внутреннего блока может деформироваться.

5. Не устанавливайте кондиционер там, где будет затруднена циркуляция воздуха (например, за шторами и т.п.). Расстояние до препятствия не должно быть менее 3 метров. Охлажденный (или нагретый) поток воздуха из кондиционера отразится от препятствия и вернется обратно с той же температурой, с какой "вышел". Кондиционер решит, что работа проделана, нужный климат установлен и отключится.

6. Внутренний блок сплит-системы должен быть установлен строго по уровню. Это необходимо для того, чтобы кондинсируемая на теплообменнике влага, могла безприпятственно удаляться наружу через систему дренажа. Если внутренний блок будет установлен со значительным перекосом (±3-4 мм допускается), есть вероятность того, что вода будет скапливаться в дренажном поддоне и периодически вытекать из него прямо Вам на пол.

7. Не рекомендованно устанавливать кондиционер в помещениях, где постоянно работают приборы с высокочастотными электромагнитными колебаниями (например, дрель, сверлильный станок). Высокочастотные колебания могут сбить чип (процессор), установленный внутри кондиционера.

8. Старайтесь установить внутрениий блок так, чтобы длина фреонопровода была минимальной. Во-первых, длинная траса удорожает монтаж, а во-вторых - снижает эффективность работы. Более того, если Вы решили проложить трассу в коробе, то длинный короб через всю стену сильно портит интерьер.

9. По возможности подведите к кондиционеру отдельный кабель электропитания. К любому, даже маломощному кондиционеру необходимо провести отдельную электропроводку и поставить отдельный автомат в электрощите. Потому как старая проводка может не выдержать нагрузки и произойдет ее возгорание. Особенно будьте бдительны, если Ваш дом старше 1990 года. В старых домах проводка не рассчитана на нагрузки от использования мощного электрооборудования.

1. Не устанавливайте наружный блок на застекленном балконе или лоджии , поскольку отвод тепла будет сильно затруднен. Установка возможна только в том случае, если можно широко открыть окна. В этом случае необходимо обратить внимание на рабочий диапазон температур наружного воздуха. Верхний предел температур у разных кондиционеров не одинаков и колеблется от 40 до 46 С.

2. Наружный блок не должен причинять неудобства вашим соседям (шум, стекающий конденсат).

3. Старайтесь размещать внешний блок таким образом, чтобы солнечные лучи попадали на него как можно меньше. Прямые лучи солнца способны спровоцировать защитное отключение прибора из-за перегрева.

4. Располагайте наружный блок таким образом, чтобы во время работы, отведенное из комнаты тепло беспрепятственно сбрасывалось в окружающую среду (например, не монтируйте наружный блок там, где преобладающий ветер направлен на кондиционер, так как нарушится нормальная работа вентилятора).

5. Не размещайте наружный блок в непосредственной близости от кроны деревьев. Листва и пух с тополей засоряют теплообменник, к тому-же во время порывов ветра ветки могут попасть в оборудование, повредить вентилятор или ребра теплообменника. Если все-таки Ваш дом весь утопает в зелени, то необходимо спилить часть веток, расположенных рядом с кондиционером.

6. Запрещено устанавливать наружные блоки на земле и в тех местах, где они могут быть испачканы грязью, засыпаны снегом, залиты дождевой или сточной водой. Блоки должны устанавливаться на специальной подставке.

7. Запрещено устанавливать наружные блоки в местах, где существует вероятность утечки взрывоопасных газов. В частности это относится к кондиционированию первого и второго этажа, где обычно проходят газовые трубы газифицированных зданий.

8. При размещении внешнего блока на первом этаже, устанавливайте его в специальной защитной решетке. Это позволит предотвратить воровство и акты и вандализма.

9. Позаботьтесь об отводе конденсата. Наиболее часто конденсат отводится на улицу. В этом случае, стекающая вода не должна попадать на стену здания. Вывод конденсата в канализацию предпочтителен, но дороговат. Если планируется установка блока над тротуаром, то это единственный приемлемый вариант.

10. Не монтируйте наружный блок на непрочном основании , например на стене из пустотелого кирпича или тонкого металла. Хлипкость опорной конструкции почти всегда становится причиной избыточного шума, на устранение которого уходит немало сил и средств. Да и кондиционер может попросту упасть.

Если Вам нужна качественная установка (монтаж) сплит-систем в Краснодаре , Вам в этом помогут специалисты компании сайт

Монтаж сплит-системы (или, попросту говоря, кондиционера) - процедура трудоемкая, но не такая сложная, как можно подумать. В принципе, с таким заданием может справиться даже тот, кто раньше ничем подобным не занимался. Для этого понадобится немного теоретических знаний, которые вы можете почерпнуть из данной статьи, терпение и желание. Давайте поговорим о том, как своими руками поставить кондиционер.

Немного общих сведений

Основная наша цель заключается в том, чтобы установить кондиционер и при этом не повредить его. Но, помимо этого, необходимо правильно провести монтаж как внутреннего, так и наружного блока. В противном случае эффективность работы будет гораздо ниже, если устройство вообще будет функционировать.

Для начала работ вам понадобится специальный инструмент: перфоратор и вакуумный насос, манометрический насос, строительный уровень. Что касается расходников, то монтаж сплит-системы осуществляется стандартным набором, который должен идти в комплекте. Это утеплитель, дренажный шланг, дюбеля, кронштейны и т. п. Если этого нет, то нужно купить, и только после этого начинать установку кондиционера.

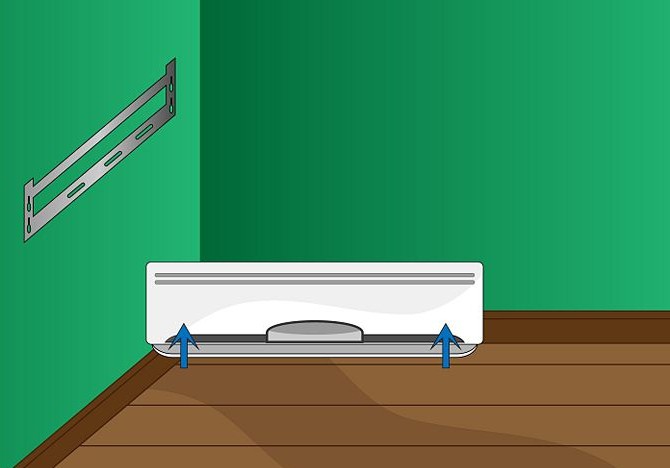

Монтаж панели внутреннего блока

В данном случае необходимо соблюдать одно простое правило, которое распространяется на все кондиционеры, независимо от марки и производителя. Заключается оно в том, что от потолка необходимо отступать не менее 10 сантиметров. Если это правило не соблюдать, то кондиционер будет постоянно забиваться пылью. Кроме того, ухудшенный забор воздуха поспособствует снижению производительности, а это может повлиять на долговечность устройства в целом.

От угла стены необходимо тоже немного отступить. Расстояние от панели до гардины должно быть не менее 10 см. Это необходимо для того, чтобы во время работы кондиционера занавеска не колыхалась. Дальше с помощью дюбелей и уровня закрепляется панель. Она должна размещаться строго горизонтально. Это необходимо для того, чтобы не было утечки конденсата. Дальше временно вешаем внутренний блок.

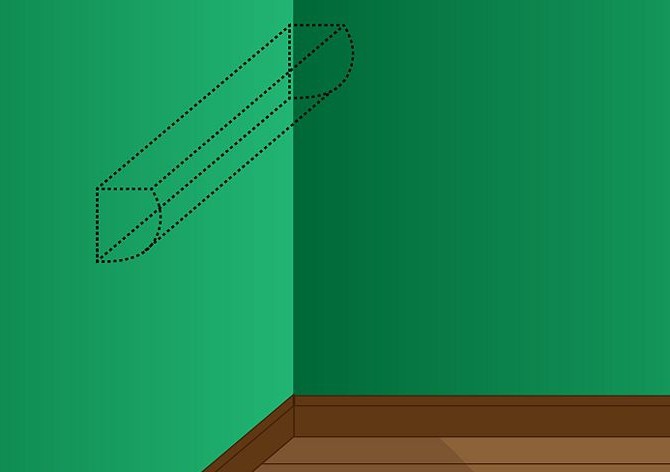

Монтаж кабель-канала

Прокладку кабеля необходимо осуществлять хотя бы с небольшим уклоном. Делается это для того, чтобы не появлялся конденсат. Обязательно учтите это при монтаже. Для начала необходимо пробурить отверстие диаметром 55 миллиметров минимум. Не забывайте об уклоне, который исключит появление в дренажном шланге воздушной пробки. После того как сквозное отверстие будет сделано, протягиваем короб, подрезаем концы, и все это дело подгоняем.

На следующем этапе необходимо нарезать трассу. Тут крайне важно понимать, что использование обычной ножовки просто недопустимо. Обусловлено это тем, что в медной трубке будет оставаться мелкая стружка, грязь и т. п. мусор. Если все это попадает в компрессор, то вскоре он выйдет из строя. Поэтому используйте специальные труборезы, которые сегодня можно найти в любом специализированном магазине или взять в аренду у соседа. Несмотря на то что климатическое оборудование есть разное, примерно одинаково осуществляется монтаж кондиционеров. Сплит-систем в настоящее время большое количество, но принцип работы одинаков, и установка осуществляется по общим правилам.

Укладка трассы в короб и монтаж кронштейнов

На данном этапе вы сами выбираете последовательность действий. Можно сначала повесить блок на панель, а только потом заняться укладкой трассы в короб. Можно и наоборот, проложить трассу, затем присоединять блок. Главное требование - не перегибать медные трубки. Если это случится, то компрессор вскоре сломается.

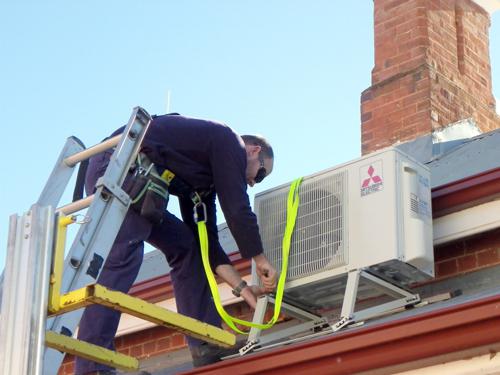

Дальше необходимо обзавестись страховкой и идти на улицу, так как следующий этап выполняется именно там. Будь то монтаж мульти-сплит-системы или самой обычной, необходимо закрепить на стене кронштейны. Они должны располагаться в одной горизонтальной плоскости, поэтому используйте Желательно, чтобы работу выполняли два человека, так как наружный блок имеет внушительный вес. После закрепления кронштейнов на них надевается внешний блок и дополнительно закрепляется с помощью болтов.

Вальцовка и вакуумирование трассы

Суть вальцовки заключается в том, чтобы расширить медные трубки в местах их соединения. Для этого используется специальная вальцовочная машинка и насадки. Перед тем как вальцевать трубку, наденьте на неё гайку, ведь после её расширения вы не сможете этого сделать. Крайне важно обеспечить надежное соединение, через которое не протекал бы фреон. Для этого как можно сильней затягивайте гайки в местах соединения, но не переусердствуйте.

Вакуумирование необходимо для удаления остатков пыли и влаги из трассы. Для этого понадобится такое оборудование для монтажа сплит-систем, как вакуумный насос. Он включается, и одновременно с этим открывается порт на манометре. Когда стрелка уйдет в вакуум, необходимо выключить насос и закрыть порт. Если стрелка не опускается, то это означает, что одно из соединений пропускает воздух, затяните гайки потуже. Если это не помогло, то стоит проверить качество вальцовки. Если этого не сделать, то велика вероятность того, что компрессор сгорит уже после одной зимы.

Монтаж сплит-системы: инструкция по запуску фреона

После того как вы успешно выполните вакуумирование, самое время залить фреон в систему. Для этого необходимо с помощью шестигранного ключа открутить шланг подачи (это тонкая трубка). Важно не перепутать с толстой трубкой всасывания, так как может испортиться что не хорошо. Тут важна последовательность, поэтому сначала открывается подача, а затем всасывание. На этом этапе зафиксируйте давление фреона в системе и проверьте все электрические соединения. Если все в порядке, то можно осуществлять тестовый запуск.

Если компрессор сразу не включился, не пугайтесь, это вполне нормальное явление, ничего страшного в этом нет. Зафиксируйте давление и напряжение. Если все в порядке, то кондиционера на максимум. Так он должен поработать в течение 10-15 минут. За это время фреон пройдется по системе, и масло успеет вернуться.

Монтаж сплит-системы своими руками: важные моменты

Необходимо понимать, что в системе не должно быть воздуха, именно поэтому вакуумирование является обязательной процедурой. Как было отмечено выше, все соединения должны быть надежными и прочными. Желательно с помощью вакуумного насоса сделать несколько проверок. Только после того, как вы убедитесь, что все в порядке, можно осуществлять тестовый запуск.

Можно с уверенностью говорить о том, что монтаж межблочной трассы и её герметизация являются наиболее сложными и трудоемкими этапами. Как вы видите, не обойтись вам и без помощника. Обусловлено это тем, что осуществить установку наружного блока самостоятельно очень сложно и небезопасно. В целом же непосильных задач тут нет. Соблюдаем горизонталь, герметизируем соединения, не используем обычную ножовку - и все будет хорошо.

Заключение

Вот мы и разобрались, как устанавливаются сплит-системы. Демонтаж/монтаж в приоритете должен осуществляться специалистами со стажем работы и высокой квалификацией. Так оборудование прослужит в течение долгих лет. Но крайне важно не забывать его периодически обслуживать.

Кстати, во время есть риск наткнуться на арматуру или проводку. Поэтому сначала проверьте, нет ли скрытых коммуникаций, и только после этого приступайте к работе. Мероприятие довольно шумное и пыльное, поэтому заранее подготовьте помещение. В целом же тут нет ничего сложного, главное - это соблюдать все вышеперечисленные правила. Но так или иначе, самостоятельная установка должна осуществляться только в том случае, если вы уверены в своих силах. Но лучше вызвать специалистов. Если монтаж будет проведен неверно, то хоть будет кому предъявить претензии. Вот и все, что можно рассказать о проведении монтажных работ.

Техническое название кондиционера – сплит-система (от английского слова «разделять»). Она состоит из нагнетающего воздух внешнего блока и испарительного внутреннего. Для охлаждения воздуха в помещении нужно выполнить не только монтажные работы, но и подключение кондиционера к электрической сети. Особенности этого процесса зависят от мощности устройства.

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться. Для этого следует:

• внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
• осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
• протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
• проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования невозможно при наличии старой алюминиевой проводки в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

• распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
• розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
• прокладка провода идет только по горизонтали и по вертикали;
• при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

• между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
• прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
• от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

• категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
• не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет 2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм 2 .

Суть подключения в общих чертах заключается в следующем:

• снять переднюю панель и защитную крышку блока;
• протянуть кабель и расположить его сбоку от модуля;
• зачистить концы проводов, вставить в клеммы и затянуть шурупами;
• зафиксировать кабель на выходе из блока;
• закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Как подключить кондиционер к электросети

Существует два распространенных способа подключения кондиционера к сетевому питанию:

• через розетку для однофазных бытовых приборов;
• от отдельной линии в основном для промышленных устройств.

С розеткой

Подвести питание сплит-системы с помощью вилки и розетки – самый простейший способ, который не нуждается в подготовительных электромонтажных работах. Этот вариант выбирают для встроенных в окно кондиционеров, систем небольшой мощности до 4 кВт, а также для временного использования. Необходимо помнить, что розетка под бытовой кондиционер должна быть строго индивидуальной.

Подключение можно выполнять только в том случае, если есть опыт электромонтажных работ с бытовыми приборами. Алгоритм действий будет следующим:

• подготовить материалы и инструменты;
• изучить схемы в инструкции;
• проложить и подключить межблочные кабели (об этом писалось выше);
• установить розетку.

Перед пробным пуском сплит-системы нужно проверить схему на правильность подключения.

Розетка должна быть с медными проводами и подключена к щитку по всем правилам электробезопасности.

Прямое подключение к сети

Отдельная линия питания наилучшим образом подходит для мощной сплит-системы. При этом нужно убедиться, возможно ли подключение к электрощитку (обязательно заземленному) дополнительного оборудования. Вариант прямого подключения к сети не нагружает рабочие линии сети: питание подается непосредственно к внутреннему блоку кондиционера.

Кабель прокладывается по подготовленному штробу в стене или в коробе по поверхности стены. К щитку кабель протягивается через автомат с рассчитанной мощностью, подробно о котором будет сказано в следующем подразделе. Сечение провода будет зависеть от мощности прибора и удаленности его расположения от щитка.

Инструкция подключения в остальном повторяет первый способ. Данный метод позволяет установить кондиционер в любой точке дома.

Какой кабель нужен для подключения сплит-системы

Провод для кондиционера должен быть из электротехнической меди и трехжильным (фаза, ноль, защита). Для маломощных сплит-систем менее 3 кВт достаточно сечения 1,5 мм 2 , при мощности 3-5 кВт необходимо сечение 2,5 мм 2 . Устройства кондиционирования до 8 кВт подключаются кабелем 4-миллиметрового сечения.

Широко распространен надежный силовой кабель марки ВВГ, имеющий стандартную ПВХ-изоляцию. Его срок эксплуатации достигает 30-ти лет. Маркировка читается по специальным условным обозначениям. Первые две буквы «В» расшифровываются как изоляция внешняя и внутренняя из поливинилхлорида. «Г» имеет обозначение отсутствия брони.

Кабель ВВГ под кондиционер нужно укладывать таким способом, чтобы обеспечивалась не только безопасность, но и эстетичность. Для коммуникаций, скрытых в стене, удобен плоский кабель ВВГ-П. В стены, покрытые гипсокартоном, провод укладывают в гофротрубе. При этом лучше использовать ВВГ нг, обеспечивающий стойкую негорючесть оболочки.

Нужен ли автоматический выключатель или УЗО

Защита электрических коммуникаций в зданиях от коротких замыканий и перегрузок осуществляется автоматическими выключателями. Безопасность для здоровья и жизни человека от возможной утечки тока осуществляет устройство защитного отключения (УЗО). Этот низковольтный аппарат не защищен от сверхтоков, поэтому его устанавливают совместно с автоматом. Также существуют дифференциальные автоматические выключатели, в состав которых входит УЗО и автомат.

Что рациональнее установить: дифавтомат или УЗО с автоматом? Итак, дифференциальный выключатель займет два модуль-места на щитке (более дорогие – одно), а УЗО и автомат – три. Для экономии места на распределительном щитке, безусловно, предпочтение отдается автоматическому выключателю.

Что касается электромонтажных работ, то дифавтомат установить несколько проще, чем увязать пару УЗО плюс автомат.

Неполадки в электрических сетях удобнее диагностировать при наличии УЗО. В этом случае каждое из устройств срабатывает независимо друг от друга. Дифференциальный выключатель не сможет выявить конкретную причину сбоя, так как показывает диагноз без срабатывания модулей. Здесь приходится анализировать каждый диагноз по отдельности.

Если говорить о ремонте, то в паре УЗО и автоматический выключатель производят замену одного вышедшего из строя элементов. Это гораздо экономнее, нежели менять дифавтомат полностью.

Установить УЗО с автоматом будет дешевле на 1000 руб., чем дифференциальный автоматический выключатель. Однако специалисты советуют при прокладке одной линии выбирать второй вариант, который наряду с надежностью экономит место на щитке. Розетка под бытовой кондиционер средней мощности также устанавливается с автоматом.

При подключении нескольких кондиционеров или других бытовых приборов – преимущество на стороне УЗО, которое обслуживает одновременно по 2-3 линии.

Подсоединение сплит-системы к сети необходимо проводить внимательно и безошибочно. Если нет уверенности в знаниях электротехники и достаточного опыта, то следует обратиться к помощи профессионалов.

В переводе с английского слово split означает «трещина», но существуют и другие, менее распространенные варианты перевода, а именно «разделение». В этой статье описан монтаж кондиционера своими руками, а конкретно сплит системы, которая состоит из разделенных блоков. Так как сама установка системы кондиционирования достаточно дорогостоящее мероприятие, то будет полезно узнать, как можно произвести монтаж самостоятельно.

Монтаж системы кондиционирования воздуха – нелегкое дело. Для того, чтобы все правильно подключить, необходимо знать как это все функционирует:

— сквозь фильеру (сопло в виде узкого отверстия) в камеру испарителя под давлением заливается быстро закипающая жидкость, применяемая для охлаждения воздуха – это хладагент. В камере жидкость расширяется, закипает, испаряется и тем самым потребляет большое количество теплого воздуха.

— на нагревателе испарителя в процессе работы оседает водяной конденсат. Он стекает в специальный резервуар, из которого по дренажной трубке выходит наружу (на улицу).

— компрессор, как вакуумный насос, постоянно выкачивает пары хладагента из камеры испарителя. От высокого давления температура хладагента повышается до такой степени, что он переходит в сверхкритическое состояние похожее на очень плотный туман.

— потом хладагент переходит в камеру конденсации, в которой есть нагреватель, обдуваемый вентилятором. Под холодным воздухом температура хладагента снова меняется критически, на этот раз он охлаждается и превращается в жидкость.

— жидкий хладагент через сопло снова поступает в испаритель и цикл постоянно повторяется.

Что помогает и что мешает работе кондиционера

Для того, чтобы split система исправно функционировала и при этом экономила электроэнергию при установке важно выполнить следующие условия:

— не допускать проникновение теплого воздуха внутрь оборудования – при соприкосновении холодной и горячей зон сильно увеличивается потребление электричества. В этой ситуации компрессор вынужден перегонять тепло внутри системы, а это дополнительные затраты.

— соблюдать герметичность системы – из-за ее разгерметизации быстро вскипающие жидкости могут просто испариться. Это может случиться даже через мельчайшее отверстие.

— внешний блок необходимо располагать ниже, чем внутренний – это создаст термосифонный эффект (теплая жидкость поднимается), что делает работу компрессора легче. Если этого не сделать, то будет неминуем чрезмерный расход электричества, так как жидкость будет подниматься, преодолевая обратный термосифонный эффект.

— внешний блок необходимо располагать в прохладном месте, в тени – дополнительное нагревание извне увеличивает расход электроэнергии на охлаждение системы.

— нельзя допускать, чтобы дренажная трубка изгибалась вверх, так как подобные извилины моментально заселяются микробами и плесенью, и в результате становятся источником заразы.

Что собой представляет воздушный сплит

Сплит-система от бытового, обычного кондиционера отличаются тем, что состоит из разделенных блоков. Один из них является внешним, в нем работает компрессор, а также собирается конденсат. Второй блок является внутренним, в котором происходит испарение терморегулирующей жидкости. Многие современные сплит системы не только охлаждают воздух в помещении, но и нагревают его до необходимой температуры. При нагреве воздуха цикл работает наоборот, и хладагент конденсируется во внутреннем, испарение же происходит во внешнем блоке. По этой причине, в основном, блоки просто именуют внешним (наружным) и внутренним.

Бывает и так, что с один внешним блоком работает несколько внутренних. При этом они могут работать раздельно, и охлаждать, и обогревать воздух. Но это встречается только в дорогих моделях сплит-систем. Такие системы кондиционирования воздуха хоть и стоят дорого, в процессе работы оказываются экономичнее своих более дешевых собратьев. Это происходит потому, что в такой ситуации теплообмен внутри комнаты не мешает, а помогает кондиционеру в работе.

Когда устанавливают кондиционер

Установку сплит системы в доме будет лучше проводить в период ремонта. Предстоит большая работа по замене и монтажу электропроводки. Хорошо, что до начала установки отделка стен еще не завершена. В противном случае будут расходы, связанные с повторной внутренней чистовой отделкой.

Необходимые инструменты

Чтобы установка сплит системы прошла без задержек, а по прошествии нескольких дней оборудование не вышло из строя, необходимо использовать при работе качественные инструменты. Для установки понадобятся:

— перфоратор с комплектом долот – предстоит проделать отверстия в стене диаметром до 10 сантиметров.

— арматуроискатель (в случае если стена из армированного бетона) – если перфоратор попадет в арматуру, то отверстие придется пробивать заново.

— труборез – резать трубки нужно только им. Если резать трубки для хладагента простой ножовкой, то по краям обязательно останутся частицы металлической стружки, которая приведет к неисправности компрессора.

— набор для развальцовки трубок – если пытаться загибать края трубки подручными инструментами, то не получится достичь полной симметричности.

— шабровка – инструмент, который применяется для зачистки концов трубок. Напильник для этих целей не годятся из-за опасности попадания мелких частиц внутрь компрессора.

— ручной насос (велосипедный) – он пригодится для проверки системы на герметичность.

— вакуумный насос – применяется для создания вакуума системы перед ее заполнением. Многие специалисты советуют просто сделать промывку хладагентом, но она не убирает остатки влаги, и в результате может повредиться компрессор, аналогично ситуации с металлической стружкой.

— индикатор фазы и тестер – эти приборы будут полезны при замене электропроводки.

— манометр.

— трубопровод.

Выбор необходимых трубок

В целях безопасности лучшим решением будет приобрести целую бухту медной трубки. Это оправдано, так как в обрезанной трубке может остаться мелкая стружка, которая в процессе работы способна вывести компрессор из строя. Кроме того, необходимо проследить, чтобы на краях трубки был заводская развальцовка, и на трубке отсутствовали трещины, заломы и прочие дефекты. С помощью длинного трубопровода можно опустить внешний блок намного ниже внутреннего. В данном случае перерасход материала быстро окупится, так как возникший эффект термосифона снизит затраты энергопотребления оборудования.

Обрезка, очистка и придание формы трубкам

До начала установки кондиционера необходимо сделать пробную развальцовку, шабровку и обрезку трубки. Для развальцовки применяется специальный инструмент, перед работой нужно внимательно осмотреть и изучить его устройство, возможные дефекты при использовании, и знать, как выглядит конечный результат. При покупке целой бухты лучше всего приобрести еще небольшой обрезок для пробных работ, так как бухту для этих целей резать не рекомендуется. Обрезка трубки производится круговым движением трубореза. Далее нужно сделать шабровку, при которой трубка должна находиться концом вниз, чтобы обрезки трубки не попали в просвет и вовнутрь.

Монтаж внешнего блока

Самостоятельная установка кондиционера в квартире на этажах выше второго, а именно внешнего блока, считается опасной для жизни и нецелесообразной. На верхних этажах можно делать монтаж только при наличии балкона или лоджий. Внешний блок легко и удобно устанавливается на балконе на небольших и неглубоких кронштейнах. Балкон вообще удобное место для установки кондиционера, потому что на нем присутствуют северная или восточная стороны, которые просто идеально подходят для монтажа. Но и на юге установка сплит системы не так страшна, так как крыша или козырек защитят внешний блок от перегрева под палящим солнцем даже в самый жаркий день. Именно в такой день работа кондиционера очень актуальна.

Перед установкой кронштейнов, необходимо на период монтажа снять стекло, а сами держатели вбить в нижнюю часть рамы. Чтобы не портить обшивку лоджии, можно «корни» держателей загнуть в виде букв «П» расположенных по горизонтали.

Установка сплит-системы

Профессиональный монтаж сплит-системы в доме проходит в строгой последовательности:

— выбор места для внутреннего блока,
— укладка и замена проводки электросети,
— монтаж внешнего блока,
— выполнение отверстия в стене под трубки,
— прокладывание трубопровода,
— электромонтаж соединений в блоках,
— проверка герметичности кондиционера,
— вакуумирование системы,
— заполнение системы,
— подключение питания,
— тестовый запуск спит системы,
— изоляция межблочных жгутов,
— капитальная заделка отверстий,
— приятное пользование.

Ниже подробнее рассмотрены некоторые важные стадии монтажа сплит-системы.

Выбор месторасположения внутренних блоков

Существует ряд мест, в которых внутренний блок сплит системы устанавливать нельзя:

— над отопительными приборами;

— там, где отсутствует доступ воздуха — за шторами, перегородками, ширмами и другими на первый взгляд несущественными препятствиями;

— в комнатах, где есть оборудование, вызывающее электро помехи: мастерские с электроинструментами, кухни с индукционными и микроволновыми печами, электрическими духовыми шкафами. Если этим пренебречь, то от излучения выйдет из строя процессор блока.

Внимание! Кондиционер на кухне не устанавливается. Охлаждение воздуха и приток нового идет за счет собственной обще домовой вентиляции.

Особенности электропроводки

Мощность самого небольшого кондиционера составляет 1,5 кВт. По этой причине для системы кондиционирования воздуха просто необходимо проложить отдельный кабель с толщиной кабеля не менее 2,5 кв. мм. Кроме этого важно установить автомат, который сможет отключить электричество в случае перегрузки.

При соединении проводов к силовому щитку нужно желтый провод с зеленой полосой по всей длине подключить к N (нулевому проводу). С помощью индикатора фазы нужно определить фазу и ноль.

Как просверлить отверстия в стене

Важно правильно определить положение арматуры в стене. В случае если произошло попадание в арматуру, ничего поделать уже будет нельзя. Придется сверлить новое отверстие. Повреждение арматуры недопустимо, так как это противоречит строительным нормам. Кроме описанной ситуации есть еще один момент. Для этого этапа потребуется второй человек, который будет предупреждать внизу проходящий народ о возможном падении кусков бетона или кирпича. Этого нельзя игнорировать, потому, как если случайный обломок упадет на человека, то последствия могут быть очень серьезные, вплоть до тюремного заключения.

Отверстие необходимо делать диаметром более 80 мм. Встречающиеся советы о 50-60 мм скорее всего не берут в расчет теплоизоляцию.

Монтаж трубок

Для начала нужно обрезать трубку необходимой длины с запасом около одного метра. Затем можно приступать к изгибанию трубопровода. Это делается очень аккуратно, чтобы не произошло излома или морщин. Изгиб трубки должен соответствовать радиусу от 100 мм и не менее. В случае возникновения морщин, они будут создавать ненужное сопротивление охлаждающей жидкости и в результате увеличат расход на электроэнергию.

Следующим этапом идет теплоизоляция трубки. Для этого на нее надевается шлаг из пенополиуритана (флекс). Другие утеплители нет смысла применять, так как они недолговечны и через сезон придут в негодность.

После этого на трубки необходимо надеть фланцы резьбой к концам трубки и сделать развальцовку.

Далее поочередно подключаем трубки к имеющимся штуцерам. На данном этапе необходимо быть внимательным и проследить, чтобы холодный штуцер внутреннего блока не подключить к горячему штуцеру внешнего блока. Иногда холодный и горячий штуцеры имеют различные диаметры.

Гайки на штуцерах необходимо надежно затянуть, но не слишком туго, потому что контрольно затягивать гайки нужно будет при герметизации.

В качестве дренажа можно использовать часть армированной пластиковой трубки. Он подсоединяется к сточному патрубку или резьбовой гайкой. Также помочь может отрезок термоусаживаемой трубки. Она легко нагревается паяльником, немного касаясь трубки жалом.

Как правильно подключить кондиционер к электросети

Для подключения блоков понадобятся многожильные изолированные провода толщиной от 2,5 кв. мм. Ими соединяем клеммы блоков (внутреннего и наружного), чаще всего клеммы одинаковы. Если наименования клемм отличаются, то необходимо подробно изучить инструкцию и получить консультацию у специалиста. Все провода, по аналогии с трубками, пропускаются через проделанные ранее отверстия в стене.

Герметизация

Для проведения герметизации, используется мыльный раствор. Для этого необходимо приобрести в аптеке дистиллированной воды и нагреть ее до состояния пара. Затем аккуратно перемешивая, нужно растворить в ней столовую ложку нарубленного хозяйственного мыла.

Здесь должно работать два человека. Нужно снять выпускной ниппель, а к его патрубку присоединить резиновый шланг от велосипедного насоса. Помощник осторожно качает воздух, другой на все резьбовые соединения наносит кистью мыльный раствор.

Затем затягивает гайки до полного прекращения появления пузырей, и плюс на 1/8 оборота сверху. Мыльный налет счищается влажной салфеткой.

Процесс вакуумной очистки

Следующим этапом идет процесс вакуумирования. Он необходим чтобы система очистилась от пыли и влаги, которые удаляются вместе с воздухом. Для этого ниппель прикручивается на свое место и к нему присоединяется вакуумный насос. Его необходимо крепко затянуть. Затем в течение часа необходимо качать воздух. В результате вся остаточная влага испарится.

Заполнение системы

Пришел черед хладагента, которым необходимо заполнить систему. Для этого баллон с охлаждающей жидкостью подсоединяется к системе через переходник с манометром. Заполнять следует до достижения давления указанного в документации.

Важно! Кондиционеры, которые работают на фреоне запрещено заполнять хладагентом и наоборот.

Тестовое включение

При включении автомата, сплит система самостоятельно должна войти в тестовый режим. Если этого не произошло, то нужно запустить тест с пульта дистанционного управления. Если и в этот раз не выходит, это означает, что установка была произведена неверно и, чтобы окончательно не вывести оборудование из строя, нужно вызвать специалиста.

Завершающие штрихи

В случае если тестовое включение прошло успешно, то жалюзи устанавливаются в правильное положение и начинают покачиваться. Жгут, расположенный между блоками сверху нужно обмотать алюминиевой фольгой. Это послужит тепловым экраном, что сэкономит до 3 % электроэнергии. Вторым слоем жгут вместе с дренажной трубкой обматывается влагостойкой изоляционной лентой. Последним штрихом является капитальная заделка отверстия в стене. Не нужно делать этого пеной. На этом можно подвести решающий итог, что сплит система самостоятельно установлена и работает исправно.

Видео по теме «Как установить кондиционер самостоятельно»
