Чтобы поставить кондиционер, как правило, нужно вызвать специалистов, которые по окончании монтажа оборудования выдадут вам документ, свидетельствующий о правильно проведенной работе. При установке же сплит системы своими руками вы теряете право на обслуживание по гарантии. Но, чтобы сэкономить финансы, многие домашние умельцы пытаются произвести монтаж кондиционера своими руками. При этом стоит учесть один момент: чтобы качественно соединить внешний блок системы с внутренним, а затем запустить агрегат в работу, потребуется приобрести довольно дорогостоящее оборудование . К тому же, установка сплит системы — довольно хлопотное дело, если проводить ее самостоятельно. Покупка оборудования целесообразна в следующих случаях:

• вы планируете перенести один или несколько агрегатов на новые места;
• если вы приобрели несколько агрегатов;
• вы планируете в квартире серьезный ремонт, подразумевающий полный демонтаж, а затем обратный монтаж сплит-системы;
• вы хотите помочь установить сплит систему своим друзьям или родственникам;
• если вам пригодится этот набор инструментов, чтобы произвести ремонт автомобильного кондиционера.

В остальных случаях установка кондиционера в квартире своими руками нецелесообразна.

В стандартную комплектацию сплит-системы обычно входят такие компоненты.

Важно! Чтобы установить кондиционер своими руками и запустить его в работу, нужно дополнить стандартную комплектацию устройства.

Материалы и инструменты для установки

Чтобы самостоятельно установить сплит систему, потребуется приобрести следующие материалы.

Без специального инструмента также не обойтись:

• трубогиб (как пользоваться, показано на видео);
• риммер-зачистка;
• труборез (как им пользоваться, можно узнать из видео);
• вальцовка (см. видео);
• манометрический коллектор;
• вакуумный насос.

Выбор места монтажа для внутреннего блока

Расположение внутреннего модуля должно быть таким, чтобы при его эксплуатации вы не испытывали дискомфорт от потока прохладного воздуха . Если посмотреть на следующий рисунок, то станет понятно без слов, какие существуют идеальные варианты установки кондиционера в квартире.

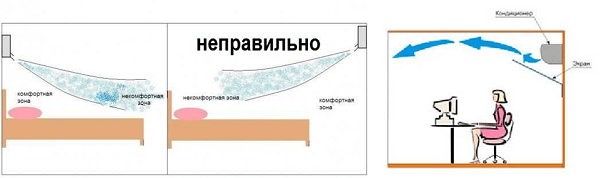

При размещении модуля над изголовьем кровати, поток холодного воздуха не будет попадать в зону отдыха и не принесет вред здоровью. Рабочее место рекомендуется расположить так, чтобы поток воздуха был либо сбоку, либо сзади. Если стол, за которым вы работаете, стоит под кондиционером в квартире или офисе, можно под феном установить специальный экран, чтобы направить поток вдоль потолка.

Требования к монтажу внутреннего блока

Существуют следующие правила размещения внутреннего блока кондиционера в комнате:

• расстояние между феном и потолком должно быть не менее 15 см (некоторые модели устанавливают на расстоянии от потолка 20-30 см);
• расстояние от установленного блока до стены справа или слева – не менее 30 см;
• препятствие на пути потока воздуха должно находиться не ближе 150 см.

Иногда возникает вопрос: на какой высоте вешать внутренний модуль, если в комнате высокие потолки? В среднем, вешать кондиционер на стену можно на высоте 280 см от пола , как показано на рисунке.

На следующем рисунке приведены примеры различных вариантов установки, наглядно показывающие, как лучше установить кондиционер.

Требования к монтажу наружного блока

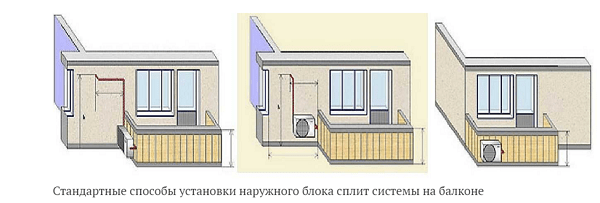

Внешний модуль агрегата принято ставить под окном, возле окна или на балконе. Если ограждение балкона достаточно прочное, то можно закрепить модуль и на нем.

Если квартира находится на первом этаже , то наружный блок требуется располагать на высоте не менее 2-х метров от земли, придерживаясь правила: наружный блок нужно монтировать немного ниже внутреннего, либо на одном уровне с ним.

При монтаже модулей сплит-системы следует помнить о значениях минимального и максимального расстояния между ними . Эти значения могут отличаться у разных производителей климатической техники. К примеру, для сплит-систем Panasonic минимальное расстояние между модулями может быть 3 метра, а для Daikin – от 1,5 до 2,5 метра.

Некоторые производители вообще не указывают минимальное расстояние. В таком случае, блоки можно разместить по принципу “спина к спине”.

Максимальная длина трассы между модулями обычно равняется 6 метрам. Допускается и больше, но в такой ситуации потребуется дозаправка фреоном , что влечет за собой дополнительные материальные вложения. Поэтому, если производится самостоятельная установка кондиционера, лучше не превышать обозначенные 6 метров.

Порядок установки

Порядок установки кондиционера, в том числе и инверторного кондиционера, подразумевает поэтапный монтаж всех его модулей и магистралей. Установку необходимо выполнять, следуя пошаговой инструкции, приведенной далее.

Правила установки кондиционера гласят, что на первом этапе потребуется установка внутреннего блока (фена) кондиционера. Для этого выполните следующие шаги.

1. Чтобы правильно самостоятельно установить кондиционер, возьмите стальную монтажную рамку и приложите ее к стене в месте предполагаемого монтажа фена (с учетом всех расстояний, описанных выше). Важно, чтобы рамка для монтажа кондиционера была размещена строго по горизонтали (используйте строительный уровень).
2. Наметьте места под крепления.

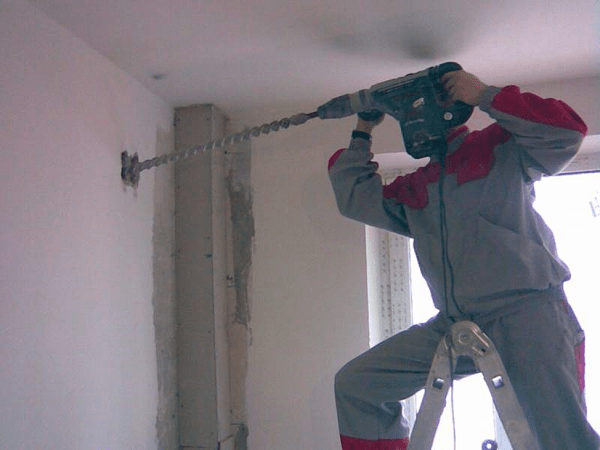

3. С помощью перфоратора проделайте отверстия в стене и забейте в них пластиковые дюбели.
4. Приложите пластину к стене и закрепите ее саморезами.

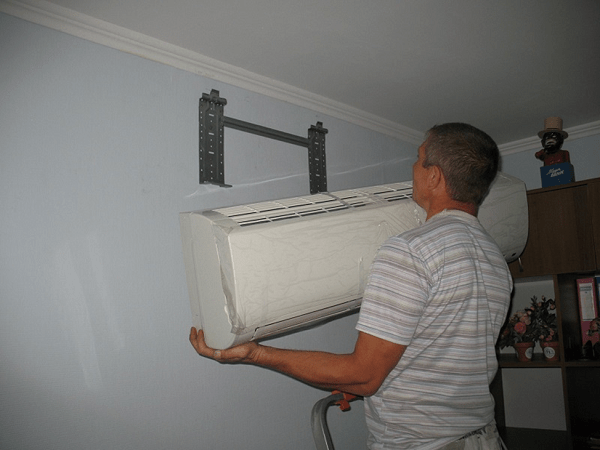

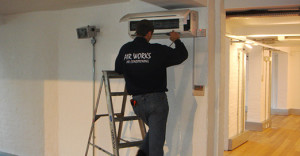

5. Фен подвешивается на крепление (пластину) для кондиционера, после чего снова необходимо проверить горизонталь. Если допустить перекос кондиционера в комнате в обратную сторону от дренажного канала, то жидкость будет скапливаться в поддоне и стекать по стенам.

Подготовка коммуникационных каналов

Установка кондиционера своими руками продолжается подготовкой канала под магистраль. Чтобы вывести наружу трубки фреонового контура, питающие кабели и дренаж, необходимо в стене проделать отверстие соответствующего диаметра. Для этого используется перфоратор с длинным буром. Для свободного оттока конденсата на улицу, необходимо при сверлении стены сделать небольшой уклон.

Монтаж наружного блока

Установка внешнего блока кондиционера считается самым трудоемким процессом при монтаже сплит-систем. Сложности связаны с тем, что вес модуля может достигать 20-ти кг и больше, из-за размещенного в нем компрессора. Кроме этого, чаще всего внешний модуль устанавливается на большой высоте.

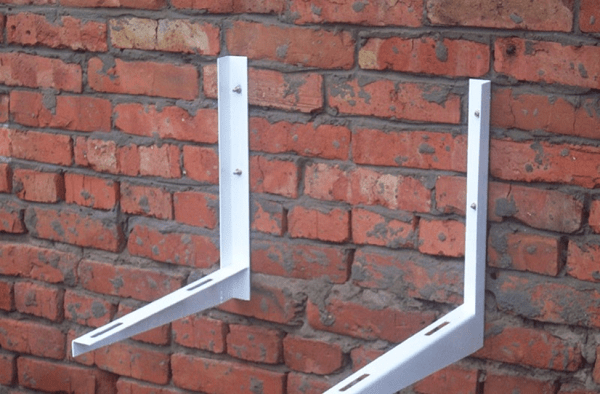

Для начала, сделайте разметку, используя уровень. После чего, с помощью перфоратора проделайте отверстия. Далее, в них вкручиваются анкерные болты, а сами кронштейны прикручиваются к ним гайками. После того, как кронштейны надежно закреплены, на них устанавливается внешний модуль.

При установке кондиционера, особенно наружного блока, вам потребуется помощь как минимум одного человека . Если модуль устанавливается на большой высоте, то установить кондиционер самостоятельно у вас не получится. Лучше воспользоваться услугами альпинистов, чтобы повесить данный модуль.

Наружный модуль крепится к кронштейнам с помощью болтов. Рекомендуется проложить толстую резину под лапки, чтобы уменьшить вибрацию.

Соединение блоков коммуникациями

Для продолжения монтажа сплит системы своими руками, необходимо соединить оба модуля между собой.

1. В первую очередь, снимите защитные пластиковые крышки на клеммах внешнего блока. Воспользовавшись инструкцией, подключите к ним кабели управления и питания, которые идут от внутреннего модуля.
2. Аккуратно, чтобы в дальнейшем соединить модули, произведите монтаж трассы вашего кондиционера, предварительно одев на трубки теплоизоляцию (концы фиксируются армированным скотчем). Чтобы в трубки не попал мусор, также заклейте их концы скотчем. Трасса крепится с помощью хомутов, привинченных к стене. После этого измерьте длину магистрали и обрежьте трубки, оставив запас в 10 см. Оденьте на них накидные гайки и завальцуйте концы. Используя риммер, снимите фаску. Прокладка трассы (магистрали) под кондиционер может проводиться как снаружи помещения, так и внутри, если по эстетическим соображениям запрещается размещать на фасаде здания какие-либо коммуникации.
3. При помощи накидных гаек прикрутите трубки сначала к штуцерам внешнего модуля, затем – к штуцерам внутреннего.
4. Закрепите дренажную трубку, используя пластиковые хомуты.

Ниже показана схема соединения модулей сплит-системы.

Вакуумирование

Без вакуумирования магистрали нельзя запускать в систему хладагент. Для этой процедуры потребуется наличие вакуумного насоса и манометрического коллектора. Насос подсоединяется к заправочному штуцеру через коллектор, как показано на рисунке ниже (вентили на коллекторе должны быть в положении «закрыто»), после чего он включается на 20-30 мин. для удаления из системы остатков воздуха.

После включения вакуумного насоса требуется открыть рукоятку, находящуюся под манометром низкого давления. Спустя небольшой промежуток времени, стрелка на манометре начнет падать и достигнет нуля, в пределах 30 секунд или больше. Время откачки зависит от длины магистрали и диаметра трубок. Положение стрелки на нуле означает, что в магистрали образовался вакуум.

Не следует отключать насос на данном этапе. Продолжайте вакуумирование еще около 30 мин. По прошествии указанного времени, вначале следует перекрыть краник на коллекторе, и только после этого отключите насос. Если краник не будет закрытым, произойдет подсос воздуха в систему.

Заполнение фреоном

Фреон запускается в систему без отсоединения шланга , подключенного к клапану сервисного порта. Если это сделать до запуска хладагента, в магистраль попадет воздух.

Чтобы в систему самостоятельно запустить хладагент, требуется, воспользовавшись ключом-шестигранником, неспешно открыть клапан, находящийся на жидкостном вентиле. После заполнения трассы хладагентом, можно открутить шланг, присоединенный к сервисному порту, находящемуся на газовом клапане.

Внимание! При отсоединении шланга, возможен выброс фреона, который способен обморозить руки и повредить глаза. Рекомендуется одеть защитные очки, а на руки — перчатки. Лицо требуется держать подальше от штуцера.

Откручивать штуцер с вентиля необходимо максимально быстро, чтобы уменьшить потерю фреона. Не стоит пугаться громкого шипения. Гайка при выходе хладагента может покрыться инеем. Не стоит прикасаться к ней без перчаток, чтобы не получить ожог.

Все места соединений для проверки утечки можно обмылить. После проверки закрутите все заглушки на клапаны вентилей, не прилагая больших усилий, но достаточно хорошо. Если закрутить их слабо, то возможно, что в зимний период произойдет утечка фреона.

После того, как вы убедились в герметичности магистрали, включите сплит-систему на некоторое время, после чего еще раз проверьте все соединения. На этом этапе установка настенного кондиционера считается завершенной.

Нужно ли разрешение

Люди часто спрашивают, нужно ли разрешение на установку сплит-системы, и можно ли устанавливать ее без согласования с властями? Исходя из практики, разрешение на установку кондиционера не требуется. Исключением могут быть случаи, когда потребуется согласовать установку климатического оборудования с властями, в зданиях, являющихся памятниками архитектуры или имеющими историческую, эстетическую ценность. В других случаях согласования для установки климатического оборудования не требуется.

Сейчас все больше людей хотят купить и установить сплит-систему у себя в квартире. И это не просто кондиционер. Сплит-система позволяет более качественно освежать воздух в помещениях. В чем же ее преимущество? Прежде всего, она не загораживает естественное освещение, так как не врезается в оконную раму. Второе преимущество - она не зависит от общей системы кондиционирования дома в целом. И последнее - она состоит всего лишь из двух блоков: внутреннего и внешнего. Единственная причина, по которой большое количество потребителей не решается приобрести сплит-систему - это незнание правил ее монтажа. Рассмотрим по порядку все шаги и расскажем, как самому установить сплит-систему.

Состав

Прежде всего необходимо знать, из чего состоит эта система кондиционирования. В ее комплектацию входят два отдельных блока: наружный - конденсатор, и внутренний - испаритель. Они сообщаются между собой посредством электрических проводов и двух трубок, сделанных из меди, по которым циркулирует хладагент. Кроме того, внутренний блок снабжен тонкой пластиковой трубкой, выполняющей дренажную функцию, т. е. выводящей конденсируемую влагу из системы. По правилам ее должны подсоединять к специальному резервуару для слива или к канализационной трубе, но почему-то чаще всего она оказывается выведенной наружу, а вода из нее капает прямо на головы или под ноги прохожим.

Принцип работы

Он достаточно прост и заключается в том, что если помещение нужно охладить, то фреон по медной трубке из теплообменника внешнего блока течет в теплообменник внутреннего. Таким образом, хладагент обрабатывается вентилятором, и изнутри кондиционера выходит уже холодный воздух.

Если, наоборот, помещение требуется обогреть, тогда тепловой насос внешнего конденсатора начинает работать как испаритель, а испаритель, в свою очередь, выполняет функции конденсатора. Также сплит-система оборудована компрессором, расположенным во внешнем блоке. Его основная функция - это сжатие фреона, которое способствует значительному повышению эффективности работы кондиционера.

Способы крепления

Внутренние блоки сплит-систем могут быть как настенными, так и напольно-потолочными. Последние можно с успехом крепить и к потолку, и к полу. Чаще всего в квартирах многоэтажных домов применяют настенные блоки. Они укомплектовываются подвижными жалюзи, с помощью которых можно изменять направление потока воздушных масс.

Мощность настенных блоков самими производителями ограничивается специально, так как при слишком сильной струе охлажденного воздуха в небольшой комнате она может в прямом смысле сдуть все, что там находится. В том случае, если помещение довольно просторное, к примеру, это офис или цех, тогда в нем устанавливается более мощная сплит-система с напольно-потолочным внутренним блоком.

Инструменты для монтажа

Для того чтобы установить сплит-систему своими руками, понадобится целый ряд приспособлений, которые вам придется приобрести или взять напрокат. От того, какой инструмент в процессе монтажа вы будете использовать, напрямую зависит качество выполненной работы и долговечность вашего кондиционера. Вам понадобятся:

● Перфоратор с комплектом долот. Он пригодится для того, чтобы делать отверстия в капитальной стене.

● Арматуроискатель. Он может понадобиться, если стены в доме выполнены из бетона. Если во время сверления инструмент попадет на арматуру, то придется делать еще одно отверстие.

● Комплект для развальцовки трубок. Подручными средствами эту работу сделать качественно не получится, так как невозможно будет добиться полной герметичности.

● Труборез. Ни при каких обстоятельствах нельзя отпиливать трубки, по которым циркулирует хладагент, обычной ножовкой по металлу. В просвете всегда остается медная крошка, которая может впоследствии привести к поломке компрессора.

● Шабровка. Этот инструмент используют для зачистки отрезанных концов труб. Обычные напильник или надфиль для этой цели не годятся именно из-за опилок.

● Манометр. Понадобится для измерения давления хладагента в системе.

● Вакуумный насос. Он необходим для обработки системы перед ее заполнением. Довольно часто можно слышать совет, что ее можно промыть хладагентом. Это в корне неправильно, так как он не удаляет влагу и портит компрессор, так же как и металлическая крошка.

● Ручной велосипедный насос. Его используют для проверки системы на герметичность.

● Тестер и индикатор фазы. Эти приборы необходимы для проведения электромонтажных работ.

Трубки и работа с ними

Специалисты рекомендуют покупать в магазине медную трубку сразу целой бухтой, и не беда, если останется лишняя. Ее можно будет применить еще где-нибудь. А вот если в обрезанной трубке останутся железные опилки, вы рискуете тем самым испортить компрессор своего кондиционера. Также при ее покупке необходимо убедиться, что на поверхности нет видимых трещин и вмятин, а концы ее завальцованы заводом-производителем.

Перед тем как самому установить сплит-систему, необходимо потренироваться в развальцовке трубок. Стоит отметить, что эту процедуру делают только специальным инструментом и ничем другим.

Чтобы поупражняться в работе с развальцовкой, нужно вместе с трубкой в магазине взять такой же небольшой обрезок, но саму бухту не трогать. Заодно можно будет попробовать обрезать трубку круговым движением, а также произвести шабровку изделия, держа его концом вниз.

Установка

Для того чтобы произвести качественный монтаж сплит-системы своими руками, необходимо знать последовательность выполнения действий. Профессионалы рекомендуют устанавливать кондиционеры только до или во время ремонта, так как все равно придется долбить стены, прокладывать электрическую проводку и прикреплять кронштейны. Если же ремонт был уже произведен, то все коммуникации можно будет скрыть при помощи наружных коробов, но это, как вы сами понимаете, интерьер не улучшит. Как самому установить сплит-систему правильно, поможет понять поэтапное выполнение этой работы.

Этап первый: электропроводка

Если взять даже самый маломощный современный кондиционер, который потребляет 1,5 кВт электроэнергии, то и он нуждается в прокладке отдельной проводки сечением не меньше чем 1,5 кв. мм. Кроме того, понадобится и автомат отключения.
Подключая провода к вводному щитку, необходимо найти, где расположены фаза и ноль, специальным индикатором, а после определения обозначить их с двух концов.

Этап второй: наружный блок

Категорически не рекомендуется устанавливать самостоятельно наружный блок сплит-ситемы, если ваша квартира находится не на первом этаже, так как существует риск падения с высоты. Но с другой стороны, благодаря наличию лоджий и балконов на верхних этажах этой проблемы практически не существует. Кроме того, техобслуживание и ремонт кондиционеров в таких случаях становятся более удобными.

Обычно установка сплит-системы производится с восточной или северной стороны дома. Но даже если пришлось прикрепить наружный блок с юга, то козырек балкона все равно защитит его от прямого воздействия солнечных лучей.

Этап третий: внутренний блок

Для того чтобы установка сплит-системы своими руками прошла успешно, необходимо строго соблюдать последовательность действий. Сначала при помощи шурупов прикрепляют специальные кронштейны к потолку (если это напольно-потолочный кондиционер) или к стене (настенная система). Закончив эту работу, необходимо проверить прочность крепления, а именно установить внутренний блок и подключить его. Если конструкция не шатается и не вибрирует, значит, кронштейны надежно зафиксированы.

Установить сплит-систему с напольным блоком проще всего, так как он обычно в крепеже не нуждается. Но все равно с его местом расположения нужно определиться окончательно, потому что после прокладки коммуникаций переставить его будет уже невозможно.

Этап четвертый: пробивание желобов

Если вы сомневаетесь в своих знаниях или в чем-то не уверены, всегда можно получить консультацию специалиста, который подскажет, как самому установить сплит-систему и присоединить трубки с фреоном и электрические провода, соединив тем самым два блока между собой. Для этого обычно на потолке или в стенах пробивают специальные желоба, но только в том случае, если нужно проложить скрытую магистраль.

Если же не хочется долбить, то имеется и другой вариант. Все провода можно закрыть при помощи плинтусов или декоративных коробов из пластика.

Если многоэтажный дом состоит из блоков, то, прежде чем начать пробивать отверстие в стене, необходимо заранее при помощи арматуроискателя определить места, где залегает железная жила. Срезать арматуру ни в коем случае нельзя, так как она находится во внешней несущей стене. По стандарту диаметр отверстия должен составлять не менее 80 мм. Иногда можно услышать рекомендации и о 50-60 см, но здесь явно не была учтена толщина термоизоляции.

Кроме того, вам обязательно понадобится помощник, чтобы стоял внизу и предупреждал проходящих поблизости людей, так как случайно упавший с высоты кусок кирпича или бетона может кого-нибудь травмировать. Такой инцидент может слишком дорого обойтись хозяину.

Этап пятый: подсоединение трубопроводов

Чтобы не ошибиться и правильно подсоединить все трубки, нужно хорошо изучить инструкцию о том, как правильно установить сплит-систему. Для начала необходимо отмерить нужную длину трубки и отрезать ее с запасом не менее чем на 1 м. Весь излишек пойдет на изгибы.

Профессионалы предупреждают, что сгибать трубки нужно с большой осторожностью, так как они могут пойти на излом, а иногда на их поверхности образуются морщины. Они создают препятствия свободному прохождению потока хладагента, что приводит к значительному повышению расхода электроэнергии. Минимально допустимый радиус изгиба составляет 100 мм.

Затем на трубки надевают шланги из пенополиуретана или теплоизоляцию из флекса. Применять поролон крайне нежелательно. После этого на них надевают фланцы с резьбой, а концы развальцовывают. Далее трубопроводы подсоединяют к штуцерам. В этой работе главное - не перепутать подключение. Большинство производителей кондиционеров сделали холодные и горячие штуцера разными в диаметре.

Для дренажной системы понадобится кусок армированной трубки из пластика. Ее подсоединяют к сточному патрубку при помощи термоусаживаемой трубки или фланца с резьбой. Дренаж должен быть установлен под наклоном не менее 5-10 мм. Это необходимо для естественного стока воды.

Иногда по каким-то причинам такой наклон сделать невозможно. В таком случае придется дополнительно устанавливать специальный насос для откачки влаги. Надо сказать, что его покупка может обойтись примерно в 70-200 долларов. Цена зависит от модели насоса.

Этап шестой: герметизация и вакуумирование

Самый простой и надежный способ проверки герметизации - мыльный раствор. Для его приготовления нужно купить в аптеке пол-литра дистиллированной воды и нагреть ее, затем бросить туда стружку хозяйственного мыла.

С помощью резинового шланга ручного велосипедного насоса, подсоединенного к патрубку выпускного ниппеля, можно легко проверить качество герметизации. Делается это так: один работник подкачивает воздух, а другой кисточкой намазывает мыльный раствор на резьбовое соединение и следит за появлением пузырей. Когда они перестанут вздуваться, подтягивают еще на 1/8 оборота. После завершения работы мыльный налет убирается влажной тряпкой.

Закончив проверку герметизации, систему нужно вакуумировать, т. е. удалить из нее влагу, попавшую туда пыль и воздух. Для этого возвращают ниппель на место и затягивают. Далее подсоединяют вакуумный насос и качают около часа. За это время влага из системы должна испариться вместе с остатками воздуха.

Заключительный этап: тестирование

Для проведения испытаний заполняют сплит-систему хладагентом из баллона через специальный переходник, на котором установлен манометр. Ждут, пока манометр не покажет указанное в инструкции давление. Здесь стоит отметить, что кондиционеры, работающие на фреоне, нельзя заполнять хладоном, и наоборот.

Во время проведения тестирования включают автомат-разъединитель, и кондиционер должен сам войти в режим. Если этого не произошло, нужно попробовать запустить тест при помощи пульта дистанционного управления. Если и это не помогло, придется все же вызывать специалистов, но знайте, что все гарантии по установке уже утеряны.

В том случае, когда тест пройден успешно, холодный воздух пошел и жалюзи установились в нужное положение, вы можете смело сказать себе и другим, что теперь знаете, как установить сплит-систему самостоятельно. И последний штрих - нужно заделать дыру в стене. И не пеной, а капитально.

В переводе с английского слово split означает «трещина», но существуют и другие, менее распространенные варианты перевода, а именно «разделение». В этой статье описан монтаж кондиционера своими руками, а конкретно сплит системы, которая состоит из разделенных блоков. Так как сама установка системы кондиционирования достаточно дорогостоящее мероприятие, то будет полезно узнать, как можно произвести монтаж самостоятельно.

Монтаж системы кондиционирования воздуха – нелегкое дело. Для того, чтобы все правильно подключить, необходимо знать как это все функционирует:

— сквозь фильеру (сопло в виде узкого отверстия) в камеру испарителя под давлением заливается быстро закипающая жидкость, применяемая для охлаждения воздуха – это хладагент. В камере жидкость расширяется, закипает, испаряется и тем самым потребляет большое количество теплого воздуха.

— на нагревателе испарителя в процессе работы оседает водяной конденсат. Он стекает в специальный резервуар, из которого по дренажной трубке выходит наружу (на улицу).

— компрессор, как вакуумный насос, постоянно выкачивает пары хладагента из камеры испарителя. От высокого давления температура хладагента повышается до такой степени, что он переходит в сверхкритическое состояние похожее на очень плотный туман.

— потом хладагент переходит в камеру конденсации, в которой есть нагреватель, обдуваемый вентилятором. Под холодным воздухом температура хладагента снова меняется критически, на этот раз он охлаждается и превращается в жидкость.

— жидкий хладагент через сопло снова поступает в испаритель и цикл постоянно повторяется.

Что помогает и что мешает работе кондиционера

Для того, чтобы split система исправно функционировала и при этом экономила электроэнергию при установке важно выполнить следующие условия:

— не допускать проникновение теплого воздуха внутрь оборудования – при соприкосновении холодной и горячей зон сильно увеличивается потребление электричества. В этой ситуации компрессор вынужден перегонять тепло внутри системы, а это дополнительные затраты.

— соблюдать герметичность системы – из-за ее разгерметизации быстро вскипающие жидкости могут просто испариться. Это может случиться даже через мельчайшее отверстие.

— внешний блок необходимо располагать ниже, чем внутренний – это создаст термосифонный эффект (теплая жидкость поднимается), что делает работу компрессора легче. Если этого не сделать, то будет неминуем чрезмерный расход электричества, так как жидкость будет подниматься, преодолевая обратный термосифонный эффект.

— внешний блок необходимо располагать в прохладном месте, в тени – дополнительное нагревание извне увеличивает расход электроэнергии на охлаждение системы.

— нельзя допускать, чтобы дренажная трубка изгибалась вверх, так как подобные извилины моментально заселяются микробами и плесенью, и в результате становятся источником заразы.

Что собой представляет воздушный сплит

Сплит-система от бытового, обычного кондиционера отличаются тем, что состоит из разделенных блоков. Один из них является внешним, в нем работает компрессор, а также собирается конденсат. Второй блок является внутренним, в котором происходит испарение терморегулирующей жидкости. Многие современные сплит системы не только охлаждают воздух в помещении, но и нагревают его до необходимой температуры. При нагреве воздуха цикл работает наоборот, и хладагент конденсируется во внутреннем, испарение же происходит во внешнем блоке. По этой причине, в основном, блоки просто именуют внешним (наружным) и внутренним.

Бывает и так, что с один внешним блоком работает несколько внутренних. При этом они могут работать раздельно, и охлаждать, и обогревать воздух. Но это встречается только в дорогих моделях сплит-систем. Такие системы кондиционирования воздуха хоть и стоят дорого, в процессе работы оказываются экономичнее своих более дешевых собратьев. Это происходит потому, что в такой ситуации теплообмен внутри комнаты не мешает, а помогает кондиционеру в работе.

Когда устанавливают кондиционер

Установку сплит системы в доме будет лучше проводить в период ремонта. Предстоит большая работа по замене и монтажу электропроводки. Хорошо, что до начала установки отделка стен еще не завершена. В противном случае будут расходы, связанные с повторной внутренней чистовой отделкой.

Необходимые инструменты

Чтобы установка сплит системы прошла без задержек, а по прошествии нескольких дней оборудование не вышло из строя, необходимо использовать при работе качественные инструменты. Для установки понадобятся:

— перфоратор с комплектом долот – предстоит проделать отверстия в стене диаметром до 10 сантиметров.

— арматуроискатель (в случае если стена из армированного бетона) – если перфоратор попадет в арматуру, то отверстие придется пробивать заново.

— труборез – резать трубки нужно только им. Если резать трубки для хладагента простой ножовкой, то по краям обязательно останутся частицы металлической стружки, которая приведет к неисправности компрессора.

— набор для развальцовки трубок – если пытаться загибать края трубки подручными инструментами, то не получится достичь полной симметричности.

— шабровка – инструмент, который применяется для зачистки концов трубок. Напильник для этих целей не годятся из-за опасности попадания мелких частиц внутрь компрессора.

— ручной насос (велосипедный) – он пригодится для проверки системы на герметичность.

— вакуумный насос – применяется для создания вакуума системы перед ее заполнением. Многие специалисты советуют просто сделать промывку хладагентом, но она не убирает остатки влаги, и в результате может повредиться компрессор, аналогично ситуации с металлической стружкой.

— индикатор фазы и тестер – эти приборы будут полезны при замене электропроводки.

— манометр.

— трубопровод.

Выбор необходимых трубок

В целях безопасности лучшим решением будет приобрести целую бухту медной трубки. Это оправдано, так как в обрезанной трубке может остаться мелкая стружка, которая в процессе работы способна вывести компрессор из строя. Кроме того, необходимо проследить, чтобы на краях трубки был заводская развальцовка, и на трубке отсутствовали трещины, заломы и прочие дефекты. С помощью длинного трубопровода можно опустить внешний блок намного ниже внутреннего. В данном случае перерасход материала быстро окупится, так как возникший эффект термосифона снизит затраты энергопотребления оборудования.

Обрезка, очистка и придание формы трубкам

До начала установки кондиционера необходимо сделать пробную развальцовку, шабровку и обрезку трубки. Для развальцовки применяется специальный инструмент, перед работой нужно внимательно осмотреть и изучить его устройство, возможные дефекты при использовании, и знать, как выглядит конечный результат. При покупке целой бухты лучше всего приобрести еще небольшой обрезок для пробных работ, так как бухту для этих целей резать не рекомендуется. Обрезка трубки производится круговым движением трубореза. Далее нужно сделать шабровку, при которой трубка должна находиться концом вниз, чтобы обрезки трубки не попали в просвет и вовнутрь.

Монтаж внешнего блока

Самостоятельная установка кондиционера в квартире на этажах выше второго, а именно внешнего блока, считается опасной для жизни и нецелесообразной. На верхних этажах можно делать монтаж только при наличии балкона или лоджий. Внешний блок легко и удобно устанавливается на балконе на небольших и неглубоких кронштейнах. Балкон вообще удобное место для установки кондиционера, потому что на нем присутствуют северная или восточная стороны, которые просто идеально подходят для монтажа. Но и на юге установка сплит системы не так страшна, так как крыша или козырек защитят внешний блок от перегрева под палящим солнцем даже в самый жаркий день. Именно в такой день работа кондиционера очень актуальна.

Перед установкой кронштейнов, необходимо на период монтажа снять стекло, а сами держатели вбить в нижнюю часть рамы. Чтобы не портить обшивку лоджии, можно «корни» держателей загнуть в виде букв «П» расположенных по горизонтали.

Установка сплит-системы

Профессиональный монтаж сплит-системы в доме проходит в строгой последовательности:

— выбор места для внутреннего блока,
— укладка и замена проводки электросети,
— монтаж внешнего блока,
— выполнение отверстия в стене под трубки,
— прокладывание трубопровода,
— электромонтаж соединений в блоках,
— проверка герметичности кондиционера,
— вакуумирование системы,
— заполнение системы,
— подключение питания,
— тестовый запуск спит системы,
— изоляция межблочных жгутов,
— капитальная заделка отверстий,
— приятное пользование.

Ниже подробнее рассмотрены некоторые важные стадии монтажа сплит-системы.

Выбор месторасположения внутренних блоков

Существует ряд мест, в которых внутренний блок сплит системы устанавливать нельзя:

— над отопительными приборами;

— там, где отсутствует доступ воздуха — за шторами, перегородками, ширмами и другими на первый взгляд несущественными препятствиями;

— в комнатах, где есть оборудование, вызывающее электро помехи: мастерские с электроинструментами, кухни с индукционными и микроволновыми печами, электрическими духовыми шкафами. Если этим пренебречь, то от излучения выйдет из строя процессор блока.

Внимание! Кондиционер на кухне не устанавливается. Охлаждение воздуха и приток нового идет за счет собственной обще домовой вентиляции.

Особенности электропроводки

Мощность самого небольшого кондиционера составляет 1,5 кВт. По этой причине для системы кондиционирования воздуха просто необходимо проложить отдельный кабель с толщиной кабеля не менее 2,5 кв. мм. Кроме этого важно установить автомат, который сможет отключить электричество в случае перегрузки.

При соединении проводов к силовому щитку нужно желтый провод с зеленой полосой по всей длине подключить к N (нулевому проводу). С помощью индикатора фазы нужно определить фазу и ноль.

Как просверлить отверстия в стене

Важно правильно определить положение арматуры в стене. В случае если произошло попадание в арматуру, ничего поделать уже будет нельзя. Придется сверлить новое отверстие. Повреждение арматуры недопустимо, так как это противоречит строительным нормам. Кроме описанной ситуации есть еще один момент. Для этого этапа потребуется второй человек, который будет предупреждать внизу проходящий народ о возможном падении кусков бетона или кирпича. Этого нельзя игнорировать, потому, как если случайный обломок упадет на человека, то последствия могут быть очень серьезные, вплоть до тюремного заключения.

Отверстие необходимо делать диаметром более 80 мм. Встречающиеся советы о 50-60 мм скорее всего не берут в расчет теплоизоляцию.

Монтаж трубок

Для начала нужно обрезать трубку необходимой длины с запасом около одного метра. Затем можно приступать к изгибанию трубопровода. Это делается очень аккуратно, чтобы не произошло излома или морщин. Изгиб трубки должен соответствовать радиусу от 100 мм и не менее. В случае возникновения морщин, они будут создавать ненужное сопротивление охлаждающей жидкости и в результате увеличат расход на электроэнергию.

Следующим этапом идет теплоизоляция трубки. Для этого на нее надевается шлаг из пенополиуритана (флекс). Другие утеплители нет смысла применять, так как они недолговечны и через сезон придут в негодность.

После этого на трубки необходимо надеть фланцы резьбой к концам трубки и сделать развальцовку.

Далее поочередно подключаем трубки к имеющимся штуцерам. На данном этапе необходимо быть внимательным и проследить, чтобы холодный штуцер внутреннего блока не подключить к горячему штуцеру внешнего блока. Иногда холодный и горячий штуцеры имеют различные диаметры.

Гайки на штуцерах необходимо надежно затянуть, но не слишком туго, потому что контрольно затягивать гайки нужно будет при герметизации.

В качестве дренажа можно использовать часть армированной пластиковой трубки. Он подсоединяется к сточному патрубку или резьбовой гайкой. Также помочь может отрезок термоусаживаемой трубки. Она легко нагревается паяльником, немного касаясь трубки жалом.

Как правильно подключить кондиционер к электросети

Для подключения блоков понадобятся многожильные изолированные провода толщиной от 2,5 кв. мм. Ими соединяем клеммы блоков (внутреннего и наружного), чаще всего клеммы одинаковы. Если наименования клемм отличаются, то необходимо подробно изучить инструкцию и получить консультацию у специалиста. Все провода, по аналогии с трубками, пропускаются через проделанные ранее отверстия в стене.

Герметизация

Для проведения герметизации, используется мыльный раствор. Для этого необходимо приобрести в аптеке дистиллированной воды и нагреть ее до состояния пара. Затем аккуратно перемешивая, нужно растворить в ней столовую ложку нарубленного хозяйственного мыла.

Здесь должно работать два человека. Нужно снять выпускной ниппель, а к его патрубку присоединить резиновый шланг от велосипедного насоса. Помощник осторожно качает воздух, другой на все резьбовые соединения наносит кистью мыльный раствор.

Затем затягивает гайки до полного прекращения появления пузырей, и плюс на 1/8 оборота сверху. Мыльный налет счищается влажной салфеткой.

Процесс вакуумной очистки

Следующим этапом идет процесс вакуумирования. Он необходим чтобы система очистилась от пыли и влаги, которые удаляются вместе с воздухом. Для этого ниппель прикручивается на свое место и к нему присоединяется вакуумный насос. Его необходимо крепко затянуть. Затем в течение часа необходимо качать воздух. В результате вся остаточная влага испарится.

Заполнение системы

Пришел черед хладагента, которым необходимо заполнить систему. Для этого баллон с охлаждающей жидкостью подсоединяется к системе через переходник с манометром. Заполнять следует до достижения давления указанного в документации.

Важно! Кондиционеры, которые работают на фреоне запрещено заполнять хладагентом и наоборот.

Тестовое включение

При включении автомата, сплит система самостоятельно должна войти в тестовый режим. Если этого не произошло, то нужно запустить тест с пульта дистанционного управления. Если и в этот раз не выходит, это означает, что установка была произведена неверно и, чтобы окончательно не вывести оборудование из строя, нужно вызвать специалиста.

Завершающие штрихи

В случае если тестовое включение прошло успешно, то жалюзи устанавливаются в правильное положение и начинают покачиваться. Жгут, расположенный между блоками сверху нужно обмотать алюминиевой фольгой. Это послужит тепловым экраном, что сэкономит до 3 % электроэнергии. Вторым слоем жгут вместе с дренажной трубкой обматывается влагостойкой изоляционной лентой. Последним штрихом является капитальная заделка отверстия в стене. Не нужно делать этого пеной. На этом можно подвести решающий итог, что сплит система самостоятельно установлена и работает исправно.

Видео по теме «Как установить кондиционер самостоятельно»

Сплит система для кондиционирования воздуха в помещении, представляет собой более сложную систему, нежели обычный кондиционер. Но стоит отметить, что монтаж сплит системы своими руками вполне осуществимый процесс для каждого владельца данного устройства.

Инструкция по монтажу

Инструкция по монтажу сплит систем включает в себя следующие пункты:

1. Выбор места для системы.
2. Установка кондиционера.
3. Установка внутреннего отсека системы.
4. Первый, пробный пуск.

Разумеется, сегодня существует множество специализированных фирм, занимающихся установкой и обслуживанием систем для кондиционирования воздуха в помещении. Но большинство владельцев, в целях экономии предпочитают самостоятельно монтировать прибор на месте, а впоследствии и заниматься его обслуживанием, се это возможно, даже если до этого вы не имели никаких навыков и не сталкивались с данным оборудованием. Просто стоит учесть один фактор, когда вы будете устанавливать и настраивать новую систему самостоятельно, имейте в виду, что гарантия магазина на такое оборудование уже распространяться не будет.

Выбор места для системы

Система для кондиционирования воздуха должна быть расположена в таком месте, которое впоследствии не будет ничем загромождаться. Воздухозаборники и воздухораспределительные отверстия должны быть в полном свободном доступе.

Наружный и внутренний блоки должны находиться желательно на одно уровне. Если это не осуществимо, то максимальный допустимый перепад в разнице высот должен составить не больше 5 метров.

Что касается стены, на которую вы будете вешать блоки, то она должна быть достаточно ровной и крепкой для того, чтобы выдержать немаленький вес конструкции. Именно поэтому стоит избегать монтажа кондиционера на межкомнатных перегородках.

Правила монтажа сплит систем полностью исключают попадание прямого солнечного света на внутренний блок устройства. Непосредственно сама конденсаторная решетка должна быть полностью защищена от попадания прямых лучей. Если устанавливаемое наружное устройство будет располагаться на крыше, то его лицевая сторона должна быть повернута в теневую сторону.

Необходимо предусмотреть и условия для устройства дренажной системы, по которой конденсат, образующийся при работе установки, будет отводить к уличному блоку.

Пластик, из которого чаще всего выполняется располагаемый в помещении блок, очень чувствителен к известным лампам дневного света, поэтому желательно проводить установку устройства в месте, которое далеко от них расположено.

И еще одно важное условие. Внутренний отсек должен находиться не ближе 1 метра от микроволновой печи, поскольку излучение, которое выдает микроволновка при работе, негативно влияет на работу установки и вызывает помехи.

Выбор места для наружного блока

При установке наружного отсека самое главное это прочное крепление. Стена должна быть ровной, крепления в виде специальных кронштейнов должны быть установлены так, чтобы максимально гасить вибрацию, возникающую в процессе работы устройства.

Провести монтаж сплит системы самому необходимо так, чтобы наружная часть системы располагалась в месте доступном для проведения последующих монтажных и обслуживающих работ. Разумеется, все воздухозаборники не должны быть чем-нибудь заставлены.

Установка кондиционера

Прежде чем приступить к установке кондиционера, необходимо позаботиться о наличии нужных средств. Инструмент для монтажа сплит систем вам понадобится следующий:

• сверлильный молоток;
• труборез;
• инструмент для развальцовки;
• насос;
• прибор, измеряющий давление в жидкости.

Монтаж устройства включает в себя следующие операции:

1. Изначально следует открыть лицевую панель и вывернуть винты из крышки, которая закрывает электрический блок, его необходимо выдвинуть.
2. К установке подключается электрический кабель, и крышка устанавливается на место. Пара полезных примечаний, сам блок не должен быть ниже 2м 30 см от поверхности пола, розетка должна находиться близко к элементу, и иметь заземление.

Монтаж дренажной системы

Шланг дренажной системы должен проходить под соединительной трубой. Он не должен перекручиваться или изгибаться. В дальнейшем шланг необходимо обернуть теплоизоляционными материалами. Там где дренажная трасса проходит впритык к стене желательно проложить вставки из теплоизоляционного материала. А саму трассу обычно оборачивают войлочной лентой.

Обязательно следует проверить надежность соединения стыков дренажной системы, поскольку впоследствии это может привести к протечкам. Далее труба проводится сквозь отверстие в стене, а блок, который будет находиться внутри помещения, вешается на стену.

Специалисты рекомендуются придерживаться следующих ограничений при подсоединении трубной линии. С внутренней стороны количество возможных изгибов трассы не должно в сумме превышать 10. радиус самого возможного изгиба не должен иметь величину большую 10 см.

Заглушку с испарительной трубки необходимо удалять только непосредственно перед монтажными работами. Сначала выпускается воздух, потом откручивается гайка на соединительной трубке испарителя. На место соединения обязательно нужно нанести масло.

Герметичность отверстий

Самостоятельный монтаж сплит системы должен обязательно сопровождаться и тщательной заделкой всех стыковочных отверстий. Все начинается с заделки отверстия в стене. Для этого подойдет обычная стандартная замазка.

Труба дренажной системы обычно плотно фиксируется с помощью специального хомута. Что касается электрического соединения и кабеля, соединяющего блоки для передачи данных, то подключать их необходимо в соответствии со специальной схемой. Обычно она прилагается к паспорту устройства. В зависимости от типа установки и производителя должно выполняться и подключение.

Кабель и линия для передачи данных подключаются к соответствующим клеммам, которые обычно имеют маркировку разного цвета. Кабели, соединяющие два блока, также должны быть закреплены при помощи специального хомута.

В процессе монтажа обязательно следует обратить внимание на следующие факторы:

• Электроблок должен быть надежно зафиксирован и закрыт. Если это условие не будет выполнено, то возрастает риск поражения электрическим током или элементарного возгорания, поскольку внутрь легко моет попасть пыль, грязь или вода.
• Электрический соединительный кабель ни в коем случае не должен идти вместе с хладотрассой. Кабель, по которому проходит фреон, в процессе работы установки нагревается, поэтому соприкосновение их следует исключить.

Как стравить воздух

Монтаж сплит системы своими руками подразумевает, что и приводить саму систему в рабочее состояние вам придется также своими руками. Первоначально необходимо избавиться от завоздушенности системы. Для этого потребуется стравить воздух из системы.

1. Гайку сервисного патрубка, а также пробки на клапанах жидкости и газа нужно отвернуть.
2. Для этого необходимо обычным шестигранником повернуть газовый клапан на 90 град. против часовой стрелки. Отсчитав примерно 10 с. повернуть обратно и закрыть его. Потом нанести обычный мыльный раствор для проверки отсутствия утечек газообразного вещества.
3. Если утечек вы не обнаружили, процедуру повторяете вновь, но спустя 10 секунд не закрываете его обратно, а нажимаете на штуцер для сервисных работ. Должен пойти пар означающий, что из системы начал выходить воздух.

Дополнительная заправка фреоном

Максимальная длина соединительных шлангов, по которым происходит движение фреона, не должна быть больше 7 метров. Но в случае, когда иная установка системы по тем или иным причинам невозможна, приходится увеличивать длину трассы для хладагента. В этом случае потребуется обязательная дозаправка фреона в систему.

Когда все работы будут выполнены и произведена при необходимости дополнительная заправка фреона в систему, следующим шагом станет необходимость сделать пробный запуск установки.

Желательно перед этим действием обязательно позаботиться о технике собственной безопасности. Нажатие на кнопку принудительного пуска приведет систему в действие. Иногда при включении система издает двойной звуковой сигнал. Это говорит о том, что вы можете управлять устройством, используя пункт дистанционного управления. Для того чтобы проверить его работу также следует поочередно нажимать на кнопки пульта.

Кондиционер следует выбирать и устанавливать заранее, не дожидаясь летнего зноя. Так можно сэкономить значительную сумму, особенно, если выполнить . Чтобы оборудование работало без сбоев, установка кондиционера своими руками должна производиться строго по инструкции, в подходящем для этого месте. Несоответствие технических условий или неправильный подбор деталей приведут к быстрой поломке сплит-системы.

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера. Он состоит из компрессора и испарительного блока, соединенных между собой трубками. Компрессор монтируют с наружной стороны стены, а испаритель устанавливают в помещении. Дорогие модели имеют не один внутренний блок, а несколько, которые подключены к одному компрессору.

В испарительный блок через сопло подается под большим давлением хладагент. Он попадает в камеру испарителя, там расширяется, закипает, а его пары начинают интенсивно поглощать тепло. Во время этого процесса выделяется водный конденсат и оседает на радиаторе испарительного блока. Оттуда влага направляется в резервуар и по трубке выводится за пределы здания.

Все это время компрессор откачивает испарения хладагента из камеры, повышая давление за насосом. В результате хладагент нагревается и из жидкости превращается в туман большой плотности. В таком состоянии хладагент поступает в оснащенную радиатором камеру для конденсата, охлаждается вентилятором и снова превращается в жидкость. В этом виде он снова подается под давлением в сопло испарителя и рабочий процесс повторяется.

Эффективность работы оборудования и расход электроэнергии прямо зависят от условий эксплуатации. Если рядом с кондиционером расположен какой-либо обогревательный прибор, компрессор расходует и чаще выходит из строя. Вызвать поломку может и обычная пыль, попавшая внутрь системы, а потому проводить влажную уборку следует регулярно и очень тщательно. Нельзя ставить поверхность блока различные предметы, а также накрывать чем-либо.

Чтобы исключить испарение хладагента, при монтаже следует тщательно герметизировать все стыки и соединения. Наружный блок необходимо располагать ниже, чем внутренний, и по возможности в самом прохладном месте. Хорошо, если блок постоянно находится в тени от свеса крыши или стен. Соблюдение этих условий обеспечит бесперебойную работу кондиционера и комфортный климат в помещениях.

Деталь кондиционера	Описание
1. Вентилятор	создает поток воздуха, обдувающего конденсатор
2. Конденсатор	радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается
3. Компрессор	сжимает фреон и поддерживает его движение по холодильному контуру. Компрессор бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха
4. Плата управления	устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку большие перепады температуры и влажности снижают надежность электронных компонентов
5. Четырехходовой клапан	устанавливается в реверсивных (тепло - холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный - на охлаждение
6. Штуцерные соединения	к ним подключаются медные трубы, соединяющие наружный и внутренний блоки
7. Фильтр фреоновой системы	устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет
8. Защитная быстросъемная крышка	закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи

	Описание
1. Передняя панель	представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т. п.)
2. Фильтр грубой очистки	представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т. п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц
3. Фильтр тонкой очистки	бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т. п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает
4. Вентилятор	имеет 3 - 4 скорости вращения
5. Испаритель	радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается
6. Горизонтальные жалюзи	егулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению
7. Индикаторная панель	на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях
8. Вертикальные жалюзи	служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях кондиционеров премиум-класса
Поддон для конденсата	расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг
Плата управления	обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором
Штуцерные соединения	расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки

Инструменты для монтажа кондиционера

Собираясь устанавливать кондиционер самостоятельно, нужно заранее приготовить все инструменты, которые могут понадобиться:

Кроме того, понадобится целая бухта медной трубки с завальцованными в заводских условиях концами. Не допускается наличие царапин, вмятин и подобных дефектов.

Устанавливать кондиционер лучше всего во время капитального ремонта, поскольку придется пробивать стену и повреждать отделку.

Видео — Принцип работы кондиционера

Цены на комплектующие для кондиционеров

Комплектующие для кондиционеров

Инструкция по установке кондиционера

Если инструменты закуплены, кондиционер доставлен и распакован, можно приступать к работе. Первым устанавливают наружный блок, а затем монтируют систему внутри помещения. В процессе установки нельзя забывать о технике безопасности, особенно, если работы производятся на уровне второго этажа и выше.

Крепление наружного блока

При установке кондиционера в частном доме особых сложностей для размещения наружного блока нет, а вот место нужно выбирать очень тщательно. Корпус блока не должен загораживать вид соседям, а конденсат не должен стекать по стене дома. При этом крепить кондиционер следует в пределах досягаемости с балкона, поскольку такое оборудование нуждается в периодическом обслуживании.

Лучше всего, если блок будет закреплен с восточной или северной стороны окна или балкона, и желательно в его нижней части. Так он никому не будет мешать, а дотянуться до него можно без труда через открытое окно. С помощью уровня размечают места крепления кронштейнов и просверливают отверстия в стене под анкерные болты. Для прокладки межблочных коммуникаций сверлят сквозное отверстие диаметром 80 мм. В кирпичной стене рекомендуется сверлить по шву между кирпичами – это займет меньше времени и отверстие получится аккуратнее.

Кронштейны устанавливают по разметке, выравнивают и надежно закручивают болты. Сам наружный блок закрепляют так, чтобы между радиатором и поверхностью стены оставалось минимум 10 см. Подключение производят чуть позже, тогда же и заделывают образовавшиеся зазоры. Если блок надежно закреплен на вертикальной поверхности, можно переходить к следующему этапу.

Внутренний блок запрещено крепить за шторами, над батареей и в комнатах с источниками электропомех, которые могут стать причиной поломки блочного процессора. После выбора места обязательно проверяют стену на отсутствие уже проложенных коммуникаций – электрической проводки, водопроводных или отопительных труб.

Если участок свободен, крепят монтажную пластину: отступают от потолка 10 см, от угла стены 5 см и отмечают карандашом горизонтальную линию. Просверливают отверстия под крепежи и надежно прикручивают пластину. На пластину монтируют внутренний блок кондиционера, после чего в боковой стене сверлят отверстие для коммуникационног о соединения – электропроводки, труб, шланги для отвода конденсата.

Подключение электропроводки

Для блока внутри помещения прокладывают свою , минимальное сечение которой составляет 1,5 кв. мм. Обязательно устанавливают автомат отключения. Когда проводка уложена, ее подключают к щитку на вводе: провод желтого цвета с зеленой полоской подсоединяют к нулевому проводу. Для определения нуля и фазы следует воспользоваться индикатором.

После этого изолированными многожильными проводами соединяют клеммы обоих блоков, пропуская их через отверстие в стене. Наименования клемм обязательно должны совпадать с проводами, вся четко расписана в приложенной к кондиционеру инструкции.

Медные трубки необходимо разрезать, оставляя запас на изгибы около метра. При выгибании трубок используют специальные инструменты, которые позволяют избежать морщин, вмятин и растрескивания металла. На подготовленные трубки одевают теплоизоляцию – пенополиуретанов ые шланги. Поролон в качестве уплотнителя не годится, так как имеет короткий срок эксплуатации.

На утепленные трубы одевают резьбовые фланцы, при этом резьба должна располагаться у конца трубки. Следующий этап – развальцовка трубок. Выполнять развальцовку нужно очень аккуратно, чтобы на трубках не образовались трещины и канавки. Гайка должна легко одеваться на вальцовку, а затяжку лучше производить динамометрически м ключом – это исключит выдавливание развальцованных соединений из гайки.

Поочередно крепят трубопроводы к соответствующим штуцерам, которые сложно перепутать из-за разных диаметров. На штуцерах закручивают фланцы так, чтобы соединение было плотным, но не пережатым, иначе есть риск повредить трубку. В заключение к патрубку стока подсоединяют отрезок пластиковой трубки с армированным корпусом. Крепление выполняют куском термоусаживаемой трубки или резьбовым фланцем, если он входит в комплект. Дренажную трубку следует отвести от несущей стены как можно дальше.

Теперь трубы заводят в отверстие, выравнивают, с наружной стороны закрепляют плотно к стене хомутами. Рядом фиксируют кабель проводки, подключают трубопровод к внешнему блоку. Отверстие задувают монтажной пеной или заполняют силиконом. Все наружные соединения проверяют с помощью велосипедного насоса и мыльного раствора на герметичность. Если где-то пропускает воздух, резьбу затягивают плотнее. После проверки мыльный налет стирают с резьбы чистой тряпкой.

Вакуумирование системы

Вакуумирование системы дает возможность удалить мельчайшие частички пыли и влагу. Выполняется этот процесс после герметизации резьбовых соединений, иначе полностью выкачать воздух не получится. Для этого подсоединяют к системе вакуумный насос и в течение часа откачивают воздух.

Заполнение и тестирование кондиционера

Хладагент из баллона необходимо закачать в систему. К баллону подключают переходник и манометр, а потом, строго следя за давлением, заполняют резервуар. Когда процесс завершен, на кондиционере включают автомат-разъедин итель, после чего система самостоятельно входит в тестовый режим. Если все работает без сбоев, и циркуляция холодного воздуха становится равномерной, можно закрывать отверстие в стене, убирать последствия монтажа и наслаждаться прохладой.

Узнайте, как проводится , а также ознакомьтесь с пошаговым руководством, из нашей новой статьи.

Цены на модельный ряд кондиционеров

Кондиционеры

Видео — Установка кондиционера своими руками
