Чтобы реактивная печь работала эффективно, при монтаже конструкции должны соблюдаться следующие правила:

1. Чтобы дымовая труба была как минимум вдвое длиннее горизонтального или наклонного участка.
2. Топливный отсек по длине должен совпадать с горизонтальным участком. Обычно топливник устанавливают под углом 45°, хотя бывают конструкции с углом 90°. Но они менее удобны с точки зрения загрузки топлива.
3. В сечении дымовая труба не должна быть меньше, чем сам топливный отсек.

Устройство

Заводские походные печи Робинзон производятся из профильной трубы с сечением 150×100 мм. Самодельные конструкции делаются такого же размера. При этом бункер изготавливают из профильной трубы, а дымоход – из круглой. Чтобы была нормальная тяга, дымоходная труба должна иметь диаметр не меньше, чем сечение топливника.

Для такой величины топливного отсека допускается дымовая труба длиной не более 90 см. Но подобные габариты делают агрегат неудобным для транспортировки, поэтому лучше ограничиться минимальными 60 см.

Для ножек берется стальной прут. На них предусмотрена резьба, благодаря чему опоры легко устанавливаются и снимаются. Однако после многократного использования реактивной печи она изрядно закопчена, потому процесс привинчивания ножек не очень приятен. Однако распространены и другие варианты, где используется стальной лист для изготовления подставки или устанавливаются несъемные ножки. Но это делает конструкцию более габаритной и неудобной при транспортировке.

В заводских печах Робинзон не предусмотрена подача воздуха в зону горения, а также они не имеют регулируемой крышки, которая изменяет доступ воздуха. Этот момент можно исправить в самодельных печах. Внутри бункера для горючего вещества приваривается пластина, внизу которой находится колосниковая решетка. На плоский элемент укладывается топливо. Через решетку в зону горения поступает воздух, а вверху топливника можно установить заслонку, с помощью которой будет регулироваться подача воздуха. Она делается несколько меньше топливника и не должна полностью перекрывать отверстие, иначе воздух перестанет поступать в отсек и огонь затухнет.

Такая конструкция реактивной печи предоставляет целый ряд преимуществ:

• небольшое количество твердого топлива позволяет за короткое время довести до кипения воду, разогреть пищу или же приготовить несложные блюда;
• Робинзон не боится ветра, потому огонь не затухает;
• реактивная печь проста в монтаже;
• устройство не коптит и не дымит;
• заводские модели изготавливаются из высококачественного металла и покрываются термостойкой краской, выдерживающей высокие температуры;
• топливо не прогорает слишком быстро;
• устройство позволяет просушить дрова;
• конструкция отличается устойчивостью и удобством в использовании;
• печь-ракета нагревается довольно быстро;
• максимальная температура на поверхности достигает 900 °C;
• толстая сталь (3,5 мм) обеспечивает долговечность устройства.

Цена заводской модели составляет примерно 5 тыс. рублей. Но можно сэкономить, сделав такой агрегат своими руками. Эта задача выполнима при наличии определенных навыков.

Изготовление печи Робинзон

Несложная конструкция устройства позволяет сделать ракетную печь в домашних условиях. Вся процедура займет лишь несколько часов. Материалы для работы найти несложно, к тому же их нужно немного. Агрегат, сделанный своими руками, обладает компактными размерами и удобен в использовании.

Походная ракетная печь оснащена важной деталью, существенно облегчающей обслуживание агрегата. Это металлическая пластина с решеткой , размещенная в нижней части топливника. Как правило, она делается выдвижной, что позволяет вынуть решетку, уложить на нее дрова и установить обратно. Подобная пластина служит также подставкой для длинных щепок. Кроме того, с вынутой решеткой проще производить очистку топливного отсека.

Для изготовления реактивной печи своими руками необходимо использовать следующие материалы:

• две квадратные трубы 150×150×3 мм: одна длиной 45 см, вторая – 30 см;
• 4 стальные полосы 300×50×3 мм;
• 2 стальные полосы 140×50×3 мм;
• металлическая решетка 300×140 мм (ее можно сделать из прута такого же материала диаметром 3-5 мм и длиной 2,5 м).

Технология изготовления походной печи Робинзон включает следующие операции:

Заводская модель Робинзона своими руками

Изготовление ракетной печи, аналогичной той, что выпускается на заводах, не является сложной задачей. Конструктивных элементов в этой модели не так уж и много:

Что касается подставки для посуды, то ее конфигурация не имеет принципиального значения для работы устройства. Потому этот элемент можно сделать и по-другому. При этом важно соблюдать правило, согласно которому подставка не должна перекрывать отверстие дымохода, чтобы не нарушить тягу.

В рассматриваемой модели 3 кольца разрезаются пополам и привариваются к металлическому стержню.

Подобная конструкция сложнее предыдущей тем, что короб в сечении является прямоугольным, а дымоход – круглым. Потому важно правильно выполнять операции по соединению двух частей в одно устройство. В целом технология производства выглядит следующим образом:

1. Начинается все с изготовления пластины с решеткой, которая будет разделять бункер на две части. Для этого к плоскому элементу привариваются отрезки арматуры с шагом в 10 мм.
2. Полученную деталь нужно приварить к задней и боковым стенкам бункера. Расстояние от нижнего края до пластины с решеткой должно составлять 30-35 мм. Деталь нужно прикрепить с помощью сварочного аппарата параллельно нижнему краю.
3. Затем необходимо аккуратно заварить стыки стенок между собой.
4. К полученной конструкции крепится днище, а к нему – гайки.
5. К задней и боковым стенкам приваривается верхняя пластина.
6. На трубе размечается срез под углом 30°. Ненужная часть отрезается.
7. Тот конец, который приобрел форму овала, необходимо приложить к верхнему участку бункера. При этом труба размещается в самой нижней части верхней пластины и равноудалено от боковых стенок. Этот элемент обводится маркером, по разметке вырезается отверстие. Для этого можно воспользоваться сварочным аппаратом либо устройством для резки металла.
8. Затем к полученному отверстию нужно приделать трубу. Сверху на нее устанавливается подставка, а в гайки ввинчиваются ножки. Теперь печь-ракету можно испытать. После этого она покрывается термостойкой краской.

Изготовление модернизированной печи Робинзон

Описанная в предыдущем разделе модель может быть усовершенствована с помощью дверцы, которая устанавливается на топливный бункер. Но если сделать створку на петлях, она будет просто откидываться наверх, что не позволит регулировать тягу. Такая деталь может быть только в положении «закрыто» либо «открыто». Намного эффективнее будет применение заслонки, перемещающейся вертикально или горизонтально. Чтобы ее установить, на бункере нужно приварить небольшие уголки размером 10×10 мм или 15×15 мм.

Помимо этого отмечают следующие варианты модернизации печи:

• топливный бункер можно изготовить из более толстой стали, например 5 мм;
• круглую дымоходную трубу заменить на квадратную;
• для подставки использовать иной дизайн: как вариант, берутся уголки, шарики или другие элементы, которые есть под рукой;
• изменить подставку под походную печь-ракету, для чего могут быть использованы металлическая пластина и отрезок арматуры для изготовления ножки.

Чтобы сделать модернизированную печь, понадобятся следующие материалы:

1. Квадратная труба с сечением 160×160 мм и длиной 400 мм. Из нее будет изготовлен топливник.
2. Квадратная труба с сечением 120×120 мм и длиной 600 мм. Она нужна для изготовления дымохода.
3. Пятимиллиметровый лист стали и кусок арматуры диаметром 7-8 мм. Из них будет изготовлен элемент, разделяющий топливный отсек и поддувальный канал. Размер детали должен составить 300×155 мм.
4. Стальной лист 350×180 мм. Такой материал необходим для изготовления печной подставки.
5. Стальной лист размером 160×100 мм.

Технология производства этой модели походной печи принципиально не отличается от создания подобных конструкций:

1. Металлическую пластину с колосником нужно приварить к стенкам бункера.
2. Затем прикрепляется задняя часть емкости, а сверху – дымовая труба.
3. Когда вся конструкция готова, снизу к ней приваривается металлическая подставка, а из куска арматуры делается дополнительная подпорка. Для нее можно использовать и часть вертикальной трубы, которая осталась после подрезания.
4. Сверху на вертикальную трубу привариваются куски уголков, которые сформируют подставку под посуду. Ее высота должна составить 40-50 мм.
5. Отверстие в топливном бункере нужно закрыть дверцей на петлях или заслонкой, вставленной в уголки.
6. Готовое изделие можно испытать. Если все прошло удачно, сварные швы зачищаются, а реактивная печь покрывается жаростойкой краской. Это не только придаст изделию более привлекательный вид, но и защитит металл от коррозии.

Итог

Можно сделать вывод, что любая из предложенных моделей довольно легко изготавливается в домашних условиях. Найти необходимые материалы не составит труда. Сама работа не очень сложная для того, кто уже не раз пользовался сварочным аппаратом и имеет определенный опыт работы с металлом. На изготовление ракетной печи уйдет всего несколько часов. А полученное изделие станет полезным предметом для любителей активного отдыха за городом.

Кроме того такая печь-ракета позволит обогреть небольшое дачное помещение и станет хорошей альтернативой полноценной отопительной системе. Принцип действия реактивной печи Робинзон позволяет заметно сэкономить на топливе.

Ракетная, или реактивная печь - это отопительно-варочное устройство, использующее в качестве топлива древесные продукты. Популярность такого оборудования обусловлена несколькими факторами. Один из важнейших - простота изготовления и небольшие вложения. Кроме того, ракетная печь пользуется спросом из-за своих оптимальных технических характеристик, но об этом мы поговорим немного позже.

Несколько интересных особенностей

Реактивная печь появилась достаточно давно. За это время о таком оборудовании сложилось огромное количество мифов. Самый интересный заключается в том, что в ракетной печи используется такой же принцип работы, как и в самолета МИГ-25. Кто-то даже говорил о том, что подобное отопительное оборудование работает на обратной но это совсем не так.

Все эти мифы и выдумки связаны, скорее, с названием, нежели с принципом действия устройства. Но печи ракетного типа были названы так только потому, что при неправильной топке они издают свистящий звук, похожий на тот, который издает ракета при полете. Если же печь была сложена правильно, то она будет работать тихо, с небольшим шелестом. Сделать ее можно хоть и быстро, но не всегда так просто, как хотелось бы. Именно поэтому прежде чем приступать к сборке, необходимо более подробно узнать принцип работы, характеристики, рассмотреть пару схем и чертежей.

Ракетная печь длительного горения

Основное требование, выдвигаемое к реактивным печам, да и к любым другим устройствам длительного горения, - высокая теплоотдача. Причем желательно, чтобы была возможность загрузки топлива без остановки процесса горения. Если такое отопительное оборудование будет гореть в течение 6-7 часов без «дозаправки», то его смело можно назвать годным.

Вообще любая ракетная основана на дожигании пиролизных газов. Как известно, пиролиз - это процесс разложения твердого топлива в летучие газы, протекающий в условиях недостаточного количества кислорода в топке, что замедляет процесс горения и заставляет топливо тлеть. Все это позволяет относительно небольшим количеством древесного топлива довольно долго обогревать помещение.

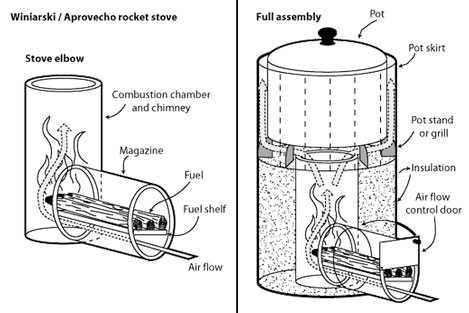

Принцип действия

Практически все печи рассматриваемого типа имеют вертикальную загрузку. Горючее, попавшее в топку, сгорает, и постепенно оседает в низ. Основная часть кислорода поступает через поддувало, благодаря чему достигается избыток воздуха, которого должно хватить на дожигание. Но его количество рекомендуется ограничивать, так как холодные потоки могут остудить нагретую смесь.

Если загрузка вертикальная, то основным регулятором выступает пламя, которое вытесняет воздух. Обычно для поддержания процесса пиролиза, то есть чтобы температура сохранялась на должном уровне, имеется жаровая труба. Чем она длиннее, тем лучше тяга. Но по всей длине трубы мы имеем значительную разницу температур.

Довольно важным моментом является теплоотдача после топки. Для более эффективного выделения тепла его небольшое количество (в пределах 5-10%) отводится наружу. Так и помещение быстрее нагревается, и появляется возможность уменьшить теплопотери райзера (аккумулятора). Практически все ракетные печи своими руками делаются таким образом, чтобы райзер накрывался тонким слоем металла, что сохранит тепло. Продолжаем рассматривать устройство.

Ракетная печь своими руками: чертежи

Для того чтобы отопительное оборудование работало максимально эффективно, во время сборки необходимо руководствоваться чертежами. Их вы сможете найти в данной статье и использовать при сборке.

Давайте поговорим о том, как создать Она нужна для обогрева и приготовления пищи в теплое время года. Нагревается до 400 градусов по Цельсию. При этом печь должна быть переносной. Топку можно сделать открытой. Основное конструкционное отличие от классической реактивной печи заключается в том, что топка изготавливается с совмещенным поддувалом. В результате объемы заходящего вторичного воздуха сокращаются, следовательно, кислород не может остудить пиролизный газ.

Изготовленное отверстие в крышке бункера позволяет регулировать температуру, правда, не очень точно, но для приготовления пищи вполне достаточно. А сейчас более подробно рассмотрим процесс сборки.

Первый этап сборки

Для начала нам потребуется обычное колено канала в хорошем состоянии. Его размеры могут быть различными. Все зависит от того, насколько большую печь вы хотите получить. Две трубы (обычно диаметром 150 мм) свариваются под углом не более 90 градусов. В результате мы получим топку с патрубком. Необходимо помнить о том, что короткий участок трубы должен быть горизонтальным, а длинный - вертикальным. Соответственно, пламя из горизонтального патрубка будет вытягиваться в вертикальный канал.

Наиболее примитивный с точки зрения трудоемкости способ организовать подачу вторичного воздуха заключается в том, что на кронштейны в топке крепится лист металла. Получается, что очаг будет отделяться от дымохода. Проходящий воздух переместится в угол колена, чего и требовалось добиться. Обратите внимание на то, что ракетная печь, своими руками (чертежи см. в данной статье) изготавливаемая, должна иметь ножки. Их желательно приварить. На вертикальную часть трубы можно поставить решетку, чтобы заниматься приготовлением пищи.

Второй этап: изготовление ракетной буржуйки

В качестве основы мы берем конструкцию, полученную немного раньше. К ней необходимо добавить дополнительный элемент, в результате чего получится своего рода буржуйка. Нам требуется сделать горизонтальный канал. Прямоугольное сечение канала более предпочтительно, так как позволяет улучшить эксплуатационные свойства агрегата. Что же касается воздуховода, то его можно сделать горизонтальным. Самое главное, чтобы по нему поступал воздух. Наиболее целесообразное решение - установка пластины с ребрами по нижней стенке.

Что касается дымохода, то его подключают к колену. В качестве материала используется стальная труба подходящего диаметра. Нередко такая печь собирается из того, что есть под рукой. Но самое главное требование - это организовать качественную топку и отвод. При этом нежелательно использовать слишком тонкий металл, на котором будет заметен процесс коррозии.

Печь с вертикальным теплообменником

Сама по себе идея достаточно проста в исполнении. Заключается она в том, что на пути прохода горячих потоков монтируют толстостенный стальной теплообменник. В этом случае используется конструкция, описанная выше, и к ней добавляется дополнительный элемент. Но тут желательно немного увеличить печь в размерах и поменять вертикальную трубу на емкость для сухого теплообмена. Это может быть пустой газовый баллон, который идеально подходит. Правда, придется выполнить канал дымохода соосно горизонтальному патрубку (топке).

Топка может изготавливаться в различных исполнениях. Самые популярные - труба, короб и корпус печи. Если топка имеет не слишком маленькие габариты, то может выступать в качестве первичного теплообменника. Поэтому если вы хотите добиться продолжительного горения, скажем, такого, который имеет ракетная печь Апостола, то топливный отсек необходимо расширить. Обычно он делается высоким, примерно 50-60 см. Следовательно, вертикально загруженные поленья загораются снизу и полностью прогорают под собственным весом.

Монтаж инжектора

На этапе дожигания топлива для лучшего протекания процесса устанавливают отдельный канал для подачи кислорода. В этих целях желательно использовать стальную трубу, имеющую диаметр не более 18 мм, и изогнутую. Один конец трубы необходимо заглушить, просверлить в нем примерно пять-шесть отверстий небольшого диаметра. Данная сторона проходит через всю систему. При этом конец с просверленными отверстиями должен доставать до пламени. Свободная сторона отводится в окружающую среду, где будет доступ к воздуху. Нагревание металла приводит к возникновению тяги в трубке, и кислород поступает для дожига. В принципе, ракетная печь Габриэля Апостола такого типа является весьма эффективной и отличается высокой теплоотдачей.

Полезное дополнение

Если у вас есть желание, то на заключительном этапе вы можете организовать турбонаддув. Для этого к инжектору нужно подключить воздушный насос. Подойдет старенький пылесос или мощный компрессор. При этом обратите внимание на то, чтобы инжектор имел хорошую пропускную способность.

Система работает следующим образом. После включения насоса в ней создается избыточное давление. Пропорционально увеличению мощности возрастает тяга. Постепенно температура теплообменника повысится. Это похоже на кузнечные меха, которые использовались еще с древних времен. Такая ракетная дровах и другом низкосортном топливе будет работать весьма эффективно. Вложений практически не потребуется, так как собрать оборудование можно из подручных средств и материалов.

Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле: уйдет несколько кусков трубы квадратного сечения, небольшой кусок листовой стали для дверки поддувала, прутки для изготовления ножек и колосника. Все настолько просто, что имея небольшой опыт в сварке, ее можно сварить за пару часов. В статье мы опубликуем имеющиеся чертежи, покажем несколько вариантов готовых печей с указанием размеров и использованных материалов, выложим видео урок о принципах их построения. На основании этих материалов вы сможете изготовить печь Робинзон своими руками.

Ракетные печи привлекательны простотой конструкции и экономичностью. Но, за кажущейся незамысловатостью, стоит точный расчет. Отклонятся в размерах очень нежелательно: все перестанет работать вообще или сжигание топлива будет крайне неэффективным.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные .

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

• Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
• Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
• Сечение дымовой трубы не должно быть меньше размеров топливника.

Устройство печи Робинзон: чертежи и размеры

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой. Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга.

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет. Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

Печь Робинзон своими руками: два фото и три видео варианта

Народные умельцы делают небольшие походные ракетные печи из разных отрезков металла. На фото ниже вы видите что получилось — готовая печь Робинзон, сделанная своими руками мастеровым из Пензы. Использованы три небольших отрезка профильной трубы 160*160 мм, из которых сварен топочный отсек. Его общая длина получилась 40 см. Цельный кусок трубы 120*120 мм длиной 60 см использован для дымохода. В топке зольник сварен из листового металла 8 мм и стального прутка 12 мм. Вместо ножек приварена металлическая пластина: толщина 8 мм, размеры 180*350 мм.

Это готовая печь Робинзон и то, из чего ее сварил своими руками мастер (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

По словам автора: растопленная печь горит хорошо, не дымит и не капризничает. Только перед загрузкой «серьезным» топливом: ветками и щепками, ее нужно протопить бумагой, сеном, сухой травой или очень тоненькими ветками. Когда труба разогреется, можно закладывать более «толстые дрова».

Сложности с растопкой холодной печи вообще характерны для ракетных топок. В данном же случае имеем еще и зауженный дымоход, что делает растопку более проблематичной.

Второй вариант самодельной походной печи ракетного типа — из двух профильных труб: 160*160 мм длиной 30 см для топки и 120*120 мм длиной 60 см для дымохода (лучше брать не меньшего сечения — тяга будет лучше). Для зольника, дверцы и подставки использована сталь 5 мм. Зольник вырезан в половину длины топки, к пластинке доварены армарутные прутки 12 мм диаметра. Крышка не доходит до пластины зольника примерно на 2 см, вместо ручки использована гайка большого диаметра. Опорная пластина размерами 20*30 см.

Материалы и процесс изготовления печи Робинзон своими руками (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Чтобы посуду было удобно ставить и чтобы дыму было куда уходить, по углам трубы приварены шарики от шруса. Этот вариант оказался удобнее, чем предложенный в оригинале (три кольца, сваренных между собой) — на такую печку можно поставить посуду с круглым дном — казан, например. Эта посуда чаще всего есть у охотников и рыболовов, а не кастрюли с плоским дном. Отлично становится и чайник: три литра воды в нем закипает за 20 минут. Жара хватает и на то, чтобы пожарить мясо, и на другие задачи по приготовлению пищи.

Портативная печь Робинзон: испытания в гараже и на трехдневной охоте (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Это видео-сюжет о двух ракетных печах: знакомом уже самодельном Робинзоне и мини-печке, сделанной из консервных банок разного диаметра. Работает эта мини-печка по тому же принципу, но размеры имеет более чем компактные.

А этот видео-рассказ для тех, кто хочет сделать отопительно-варочную ракетную печь. Сделана она тоже по типу печи «Робинзон», но уже с теплоизолированым кожухом.

Содержание

Переносные и стационарные ракетные печи (реактивные) зарекомендовали себя как практичные, энергоэффективные устройства. Свое название отопительно-варочные агрегаты получили из-за характерного рева, напоминающего звук реактивного двигателя – он раздается при попадании в топку избыточного количества воздуха. Функционируя в стандартном рабочем режиме, печка не нарушает акустический комфорт в помещении.

Самодельные ракетные печи

Особенности реактивной печи

Первая печь данного типа создавалась для использования в полевых условиях – необходим был агрегат для быстрого приготовления пищи и отопления, причем рассчитанный на эксплуатацию в условиях дефицита топлива. Разработчикам удалось найти решение, которое позволило изготовить компактную твердотопливную печку с высоким КПД.

Дальнейшие модификации агрегата привели к изобретению стационарной печки с подогреваемой лежанкой. В отличие от привычной русской печи, ракетные печи не громоздкие и проще в самостоятельном изготовлении. Теплогенератор способен проработать на одной закладке топлива около 6 часов, при этом стационарная конструкция, для сооружения которой используется саманная штукатурка, еще в течение полусуток после прогорания дров отдает накопившееся тепло.

Стационарная конструкция ракетной печи с лежанкой сохраняет тепло около 6-ти часов на одной закладке

Достоинства конструкции

Реактивная печь пользуется растущим спросом, поскольку это энергонезависимый источник тепла, который :

• прост в монтаже – примитивный вариант ракетной печки собирается из подручных материалов за полчаса;
• эффективно работает даже на топливе с низкой теплотворной способностью – сырых дровах, тонких ветках, щепках, коре и т.д.;
• обеспечивает отопление и позволяет готовить пищу;
• полностью сжигает топливо с дожигом древесного газа, что снижает до минимума риск проникновения в помещение угарного газа.

Конструкция печки дает возможность использовать ее в доме не боясь нанести урон продуманному интерьеру – корпус стационарного агрегата практически полностью можно спрятать в привлекательную «оболочку», которая будет выполнять функцию теплоаккумулятора.

Чтобы понять, как достигается неплохой КПД при работе на низкокачественном топливе, необходимо разобраться в принципах действия реактивной печки.

Твердое органическое топливо в ходе термического разложения выделяет газообразные вещества, которые также разлагаются и в итоге превращаются в древесный газ (смесь горючих и инертных газов), который сгорает с высокой теплоотдачей.

В обыкновенной твердотопливной печи теплоэффективность древесного газа практически не используется, поскольку газообразная промежуточная фаза уходит с дымом в трубу, где остывает и оседает на стенках в виде нагара, который представляет собой тяжелые углеводородные соединения. Чем выше влажность твердого топлива, тем меньше образуется древесного газа и тем больше копоти на стенках дымовой трубы. Соответственно, тем хуже греет печка.

Печь ракетного типа отличается от обычных твердотопливных агрегатов тем, что ее конструкция позволяет обеспечить условия, при которых значительная часть промежуточных газов не улетучивается, а превращается в древесный и дожигается. Это достигается за счет горизонтального теплоизолированного канала, где газы перемещаются медленнее, чем в вертикальной трубе, а термоизолятор предотвращает остывание и превращение в нагар. В итоге даже из сырого топлива извлекается значительно больше тепловой энергии по сравнению со сжиганием в обычной печи.

В сложных моделях реактивных отопительных агрегатов принцип действия печи длительного горения, где предусмотрен дожиг пиролизных газов, объединен с конструктивными особенностями классических кирпичных печей, в которых нагретый воздух и газ циркулируют по внутренним каналам. При этом такая ракета не нуждается в организации дополнительного поддува – тягу в ней создает дымоход, и чем он выше, тем интенсивнее восходящий поток.

Несмотря на то, что ракетные печи способны выжать максимум тепловой энергии из низкокачественного топлива, оптимальные показатели КПД они демонстрируют при использовании сухих дров.

Сложности и недостатки

К недостаткам можно отнести :

• ручное управление печью – топливо приходится регулярно подкладывать (время прогорания закладки зависит от конфигурации отопителя);
• некоторые элементы конструкции нагреваются до высоких температур и грозят ожогом при случайном контакте с кожей;
• ракету не рационально использовать в качестве банной печи, поскольку помещение она прогревает долго.

Конструкция реактивной печки выглядит предельно простой, но на изобретение такого агрегата ушло немало времени, поскольку залогом эффективной работы является точный расчет, чтобы режим горения топлива оптимально соотносился с силой тяги и т.д.

Важно! Ракетные печи – теплотехническая система, требующая тонкой балансировки. Несоблюдение размеров конструкции или погрешности в сборке, неправильный режим работы агрегата оборачиваются тем, что печка громко ревет при работе из-за нестабильного газового вихра в дымоходе, требует больше горючего при низкой теплоотдаче и быстро зарастает копотью.

Реактивная печь была изобретена в США, и тонкости ее построения не разглашаются – общедоступны лишь подкорректированные чертежи, опираясь на которые сложно соорудить по-настоящему эффективный отопитель.

Печь-лежанка в домашней обстановке

Модели для уличного и походного использования

Для подогрева воды и приготовления еды подойдут реактивные печи самой простой модификации, изготовленные из металлической трубы или кирпича. Их без труда делают своими руками для хозяйственных нужд.

Для изготовления металлической варочной уличной печки достаточно двух труб, соединенных коленом под прямым углом. К конструкции привариваются ножки из арматурных стержней и подставка под посуду (чтобы между дном емкости и срезом трубы имелся зазор для выхода дыма).

Уличная ракетная печка из труб

Такую конструкцию совершенствуют, вставив в горизонтальную трубу еще одно колено с трубой, высота которой должна быть меньше дымоходной части – она будет выполнять функцию вертикального топливника.

Еще более функциональная модификация – походная печка из трубы прямоугольного сечения с приваренным под углом топливником (он же служит зольником). Такую печь ракету своими руками по чертежам изготовить достаточно просто.

Походная ракетная печь Робинзон с подставками для посуды

Для изготовления простейшей уличной реактивной печки из кирпича потребуется 5 минут времени, 20 целых кирпичей и еще две половинки. Плюс металлическая подставка под посуду.

Чертеж печи Робинзон с подставкой для посуды

Такую печку сначала требуется вывести на рабочий режим – прогреть трубу, сжигая бумагу и щепки, поскольку в холодной трубе газ застаивается, мешая топливу хорошо разгореться. Когда труба прогреется, при розжиге дров появится мощная тяга.

Реактивная печка из кирпичей

Внимание! Реактивная печь с горизонтальным топливником имеет существенный недостаток - требуется постоянно пододвигать сгорающие дрова. Наклонный или вертикальный загрузочный бункер, по стенкам которого дрова съезжают вниз под собственным весом, делает агрегат удобнее в использовании.

Обогревательно-варочные печи для помещений

Для отопления теплицы, гаража или мастерской также можно использовать реактивные агрегаты, которые легко и быстро монтируются своими руками.

Аналог примитивной печи из металлической трубы возводится из кирпича на земляном полу или специально подготовленном фундаменте. Ракетная печь из кирпича монтируется из полнотелого керамического или шамотного кирпича с использованием жаростойкого раствора.

Стационарная печь из кирпича на земляном полу

Более эффективный вариант отопительной ракетной печи изготавливается с использованием металлической бочки, которая служит кожухом и позволяет утеплить райзер (внутреннюю трубу, которая выполняет функцию камеры сгорания и дымохода). В качестве утеплителя используется зола, просеянный песок, смесь песка с шамотной глиной. Термоизоляция помогает создать условия для эффективной выработки древесного газа, а чем больше его выделится из топлива, тем выше тепловая отдача печи на дровах. Кроме того, этот термоизоляционный материал (его требуется хорошо уплотнить при укладке) играет роль теплоаккумулятора, способного несколько часов после прогорания дров греть воздух в помещении.

Печь Ракета из 21 кирпича

Усовершенствованные обогреватели

Реактивная печка со свободным выходом газа не подходит для использования в качестве отопительной, поэтому ее дополняют каналами для отвода дыма и теплообменником. Чертежи ракетной печи различных конструкций помогают наглядно увидеть разницу.

Принцип работы усовершенствованного агрегата следующий :

• чтобы в вертикальном канале поддерживалась высокая температура, способствующая выработке древесного газа, ее термоизолируют огнестойким материалом, при этом сверху устанавливают кожух (из бочки либо трубы большего диаметра) с герметично закрытым верхом;
• топочную камеру снабжают дверкой, в нижней части предусматривают специальный канал для подачи вторичного воздуха – этот поддув требуется для дожига древесного газа (в простых моделях воздух поступает только через топку без дверцы);
• за счет установки дымоотводной трубы в нижней части кожуха, нагретый воздух не уходит напрямую в атмосферу, а циркулирует по каналам внутри корпуса печи, активно отдавая тепло;
• дымовые газы с самой высокой температурой попадают в верхнюю часть корпуса, непосредственно под плоскую крышку, что дает возможность использовать ее как варочную панель, а уже остывший поток устремляется в дымоходную трубу;
• КПД печки повышается за счет подсоса вторичного воздуха для сжигания пиролизных газов, причем интенсивность его подачи регулируется самой системой, поскольку зависит от того, насколько быстро остывают дымовые газы в верхней части корпуса.

К усовершенствованным отопительным агрегатам реактивного типа относится ракетная печь длительного горения, которую можно изготовить из газового баллона, а также печка с водяной рубашкой.

Реактивный отопительный агрегат из пропанового баллона

Ракетная печь из газового баллона – это простая в изготовлении дровяная печка, которая экономично расходует топливо, эффективно прогревает помещение.

Для ее сборки используется :

• пустой баллон из-под пропана (корпус агрегата);
• труба стальная диаметром 100 мм (для обустройства дымохода и вертикального канала);
• труба стальная профильная 150х150 мм (изготавливается топливник и загрузочный бункер);
• сталь листовая толщиной 3 мм.

Изготовление печи из газового баллона требует использования сварочного аппарата. Если вы планируете собрать такую печь ракету своими руками, чертежи помогут точно соблюсти оптимальные размеры всех элементов конструкции.

Схема протекания процессов в ракетной печи

На предварительном этапе работ следует подготовить газовый баллон – вывернуть вентиль, наполнить емкость доверху водой, чтобы гарантированно удалить из емкости пары газа, способные взорваться от искры. Затем верхнюю часть отрезают по шву. В нижней части получившегося цилиндра прорезают отверстие под дымоход, а в днище – под камеру сгорания с присоединенным топливником. Вертикальный канал выводится через отверстие в днище, с нижней стороны приваривается конструкция из профильной трубы, согласно чертежу ракеты.

Внимание! Крышку из листового металла следует сделать съемной и предусмотреть негорючий уплотнитель (асбестовый шнур) для надежной герметизации. Плоскую крышку используют в качестве варочной поверхности.

Если монтируется печь ракета из газового баллона своими силами, следует внимательно отнестись к качеству сварных швов и проверить их герметичность – в работающую печь не должен бесконтрольно поступать воздух. Если все в порядке, можно установить дымоход.

Важно! Верх дымовой трубы требуется поднять на высоту 4 метра относительно уровня топливника, чтобы обеспечить необходимую интенсивность тяги.

Такая печь для дома регулируется по мощности объемом загрузки топлива. Реактивная печка вводится в режим подачей воздуха через топочную камеру, это регулируется крышкой бункера. Далее в агрегат постоянно подается вторичный воздух. Данная печка для отопления в завершении топочного процесса взревывает, поскольку перекрыть подачу вторичного воздуха нельзя, и на внутренних стенках вертикального канала оседает нагар. Крышку кожуха делают съемной, чтобы можно было периодически его удалять.

Котельный агрегат

Котел длительного горения можно получить, если смонтировать водяной контур на дымоходе печки, изготовленной из газового баллона или иных материалов, но по той же схеме, указанной выше. Однако нагрев воды в контуре такого агрегата будет происходить неэффективно, поскольку основная часть тепловой энергии отдается в воздух помещения и емкостям на варочной поверхности.

Эффективный вариант ракетной печи из металлической бочки

При желании создать ракетный котел для водяного отопления с высоким КПД, придется пожертвовать варочной функцией. Печь ракета своими руками по чертежу, представленному ниже, может быть смонтирована в короткие сроки.

Для этого потребуется :

• шамотный кирпич и огнеупорный кладочный состав (для монтажа основания печки с топливником);
• стальная труба диаметром 70 мм (для вертикального канала);
• стальная бочка (для кожуха);
• огнеупорный теплоизолятор;
• листовая сталь толщиной 3 мм и металлическая бочка (или труба) меньшего диаметра, чем кожух (для обустройства водяной рубашки и дымовых каналов для нагрева водяного контура);
• труба стальная диаметром 100 мм для дымохода;
• емкость, трубы и соединительные патрубки для обустройства теплоаккумулятора.

Ракетная печь с водяным контуром характеризуется тем, что теплоизоляция вертикального канала обеспечивает оптимальный режим сжигания пиролизных газов, при этом весь нагретый воздух попадает в «змеевик» с водяной рубашкой и отдает там основную часть тепловой энергии, нагревая теплоноситель.

Ракетная печка с водяным контуром

Теплоаккумулятор продолжит подавать нагретый теплоноситель в отопительный контур даже после остывания самой печи. Емкость с водой снабжают толстым слоем утеплителя.

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка. Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков.

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это :

• D – диаметр барабана (корпуса печи);
• S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что :

1. Высота барабана (Н) составляет от 1,5 до 2 D.
2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
3. Толщина обмазочного слоя на барабане – 1/3 D.
4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
13. Высота дымовой внешней трубы должна составлять от 4 метров.
14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, - до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Варианты отопительных агрегатов

Обустройство ракетной печи из газового баллона можно выполнить и в случае создания отопителя с лежанкой. Конструкция несколько отличается от той, что была рассмотрена выше.

Изменения касаются :

• длины жаровой трубы;
• наличия теплоизоляции вертикального канала;
• подсоединения горизонтального, а не вертикального внешнего дымохода.

Схема ракетной печи

Обратите внимание! Расширенная часть внешнего дымохода – это зольник, в который должен быть доступ для очистки – металлическая дверца, уплотненная негорючим материалом.

За счет того, что дымоходный канал можно выполнить длинным и изогнутым, печке легко придать оригинальную форму.

Вариант изготовления печки-лежанки с оригинальной формой

Саманная обмазка, выполняющая функцию теплоакумулятора, изготавливается из смеси жирной глины с песком и резаной соломой.

Принципы запуска печки

Важно! Печи реактивные непрерывного горения запускают исключительно «на теплую трубу».

Перед тем как загрузить штатное топливо, выполняют растопку бумагой, стружкой, соломой и другими сухими легкими материалами, которые укладывают в открытое поддувало. Когда вертикальный канал достаточно прогреется, гул печи стихает или меняет тон. Это сигнал к тому, что можно закладывать основное топливо, оно разгорится от разгонного.

Реактивная печь сама не отрегулируется, поэтому крышку бункера малой печи или дверцу поддувала стационарного агрегата следует держать открытой, пока штатное топливо не разгорится и печь не загудит. Дверку прикрывают, добиваясь снижения звука до «шепота». Когда звук печи снова усилится, дверку вновь прикрывают немного плотнее. Если дверка захлопнулась, то подняв ее можно дать топливу нормально разгореться.

Ракетная печь мобильная – удобный походный вариант, нетребовательный к топливу и экономичный. Стационарные агрегаты, в зависимости от конструкции и размеров, находят свое применение для обогрева жилых и вспомогательных помещений.

Ракетная печь по своему исполнению разделяется на два основных вида: переносная и стационарная. Переносную модель используют в походах, отдыхая на природе. Широко распространена ее промышленная модель под названием «Робинзон». Название она носит из-за похожести на ракету. Схожести образу добавляет то, что из короткого дымохода при горении вырывается пламя, при неограниченной подаче воздуха издаётся гул. Используется для приготовления пищи, нагрева чайника в походных условиях.

Рассмотрим принцип работы, опираясь на вышеуказанную модель.

Описание работы

1. Для конструкции используется сталь толщиной 2-3 мм.
2. Имеет форму спичечного коробка, без ящика. К его боку приваривается крышка, дно. С другой стороны будет топка, в которую непосредственно загружаются дрова.
3. Вверху, ближе ко дну, к коробу под углом 45 градусов приваривается труба. Наверх приваривается конструкция для выполнения роли подставки под посуду и рассекателя пламени.
4. Чтобы пламя не прожигало дно посуды во время приготовления пищи. Для изготовления потребуется кусок трубы, который разрезается на три кольца, каждое кольцо разрезается пополам, итого выходит шесть полуколец, свариваем их с равномерным отступом по центру, изделие приваривается к верху дымохода.
5. К низу короба привариваются ножки, обеспечивающие устойчивость конструкции.

Готовый образец с размерами показан ниже на иллюстрации и схеме.

Принцип работы

• Рассмотренный вариант хорош тем, что не требуется сооружать конструкцию над костром для подвешивания казана или чайника.
• Приготовление кулеша или ухи будет проходить более комфортно, как на кухонной плите в домашних условиях. Установку следует ориентировать по направлению к ветру, он должен дуть в топку.
• Дрова прогорают быстро, выделяемого тепла хватает на готовку пищи, но основная его доля улетучивается.
• В стационарной модели эти недостатки устраняются усовершенствованием базовой конструкции. А именно, топочная оснащается дверкой, под ней обустраивается поддувало, которое ограничивает подачу воздуха, тем самым замедляется процесс сгорания дров.
• Также организуется подача воздуха в область над горением, куда уходят газы, но не сгорают там, это дает возможность запустить пиролизный процесс, этим самым обеспечивается догорание пиролизных газов.
• Также следует камеру сгорания топлива укутать в кожух, чем повышается тепловая изоляция. На него надевается изготовленный тепловой изолятор, это дополнительно задерживает тепло внутри, далее показана.

Материалы

Ракетная печь потребует изготовление следующих расходных материалов: два газовых баллона и всё, что указано в таблице ниже.

Приступаем к работе

От профиля отрезаем кусок 20 см, остальное разрезаем на три части.

С куска, размером 315 мм изготавливается основание «лежак», со второго, размером 300 мм – место для загрузки дров и приваривают его под углом. Для этого делаем спил на косую.

Третью заготовку, размером 280 мм, разрезаем поперёк, получится два швеллера, тот у которого ширина 35 мм приваривается снизу, тем самым изготавливается поддувало.

На верхней поверхности основания вырезаем прямоугольное отверстие на всю ширину, длинной под бункер с поддувалом, на нём же со стороны стыка делаем вырез под нее. Расстояние от начала до заготовки 100 мм.

Следует соблюдать меры безопасности при разрезании, сначала его нужно наполнить водой, это вытравит остатки газового конденсата.

Процесс изготовления поддувала

Снизу основы, напротив отверстия привариваем пять прутьев, длинной 16 см, из арматуры. Между приваренными колосниками делаем прорези. Далее привариваем другую часть швеллера (остаток с третьей заготовки) ниже колосников. Навариваем на заднюю стенку, на которой для удобства дальнейшего монтажа делам скос, его заглушку. После того как приварили «рабочую» заготовку к основе, следует заварить низ заглушкой.

Далее приступаем к изготовлению кожуха, который будет выполнять роль кондуктора. Пространство между ними наполним минеральным наполнителем перлитом. Внизу его, делаем вырез под «лежак», ширина 120, а высота выреза будет 160 мм, т.е. снизу приварим полоску, используя отрезанный кусок длинной 40 мм.

Это утепляет дно на стыке перлитом. Прячем её в кожух, на его дно привариваем круглую крышку.

Искомый объём перлита

Для предстоящей покупки следует выяснить экспериментальным путём, для этого следует залить это пространство водой. Получается искомый объем. Перлит продают в садовых магазинах, мера измерения его – литры. К бункеру приваривается швеллер, через него будет обеспечиваться тяга и монтироваться загрузочный бункер на основание. Внутрь «рабочей» организовываем подачу воздуха. Для этого врезаемся туда через кожух и к месту прорези привариваем заготовку, в виде кольца. Куском профильной трубы делаем отвод для воздухопровода. На нём делается дверка для регулировки.

Изготовляются и приделываются дверки на топку с поддувалом и на загрузочную камеру с камерой тяги. Дверками на загрузочной надо пользоваться регулярно, на топке же – лишь при розжиге или при выборе золы, поэтому конструктивно выполнить их лучше так, как показано ниже, будет практичнее.

Перлит засыпан и отверстие сверху заваривается кольцеобразной заглушкой. В данном случае использовалось 5 с половиной литра утеплителя.

Производятся замеры и вырезается отверстие, для того чтобы одеть нижний участок утеплителя. Так как на печке сбоку был приделан подсос воздуха, вырез выходит не правильной прямоугольной формы.

Также изготавливаем два баллоновых кольца.

Кольца одеваются на стыке между, одно снаружи, другое внутри.

Между ними укладывается набивка, в роли которой выступает негорючий уплотнительный шнур, длинной 150 мм, а толщиной 10 мм. Эти манипуляции позволят надежно закрепить верхний отдел колпака, посадив его в пазы образовавшегося так называемого «седла», при этом, он остается съёмным, чтобы в будущем обеспечить возможность чистки от отходов.

Ракетная печь видео

Для удобства монтажа нижней части печь можно перевернуть. Центруем его с помощью приваривания распорок между колпаком и кожухом. После этого ввариваем вставку над «лежаком» на место выреза. Привариваем кольца, ширина которых 30 мм с выпуском на верх 20 мм, одно внутрь нижнего колпака, другое с внешней стороны.

Производим расчет расстояние между верхом «рабочей» трубы и верхней поверхностью колпака. Площадь сечения должна быть меньше боковой площади воображаемого цилиндра. В данном случаем диаметр ее равен 120 мм. Площадь сечения равна 11304 мм². Опытная вычисленная цифра искомого расстояния равна 50 мм.

Резюме: верхнее будет нагреваться, а тепло расходиться по всей площади поверхности – это и будет печь с отличным КПД, так как тепло останется в устройстве, а не вылетит в дымоход.

Колпак скрепляется следующим образом: уголки с отверстиями на 10 навариваются по контуру снизу и сверху и скручивается болтами длинной 8х8 см в четырёх местах.

Последний этап – вывод дымохода в нижней части. Для этого вырезается под него отверстие.

Стационарная ракетная печь в данной статье была рассмотрена на примере видеоматериала, который можно посмотреть, перейдя по ссылкам ниже.
