Про туристические мини-печки в информации в интернете огромное количество, вот и я как-то наткнулся на конструкцию такой печки и жутко захотелось её для себя для пользования на рыбалке, да и так - на коротких вылазках в выходные. Кому интересно - достаточно погуглить по названиям "печка Бонда", "щепочница с турбонаддувом", "мини-печь с турбонаддувом" - и вы увидите море информации на подобные устройства. Изготавливают их как серьезные фирмы, так и отдельные мастера-самородки. Последние для конструкции используют набор кружек из нержавейки. В днище самой большой вырезают отверстие, куда помещают размером чуть поменьше, ампутировав предварительно ручку. Из третьей кружки делают верхнюю часть, из четвертой, самой маленькой - турбинку для наддува.
Мне же покупать такое в интернете совсем не в кайф, ибо ручки шаловливые чешутся. Так что взял я ноги в руки и пошел в любимый магазин постоянных распродаж "Галамарт", где этих кружек было... как гуталина на гуталиновой фабрике. И обнаружил, что гуталин иссяк запасы означенных кружек закончились. Причем не только в самом близком ко мне магазе, но и в паре-тройке других магазинах сети "Галамарт".
Засада, однако...
А руки-то чешутся все больше и больше. Чтож, в таком случае, если нет возможности купить нужные комплектующие есть простой выход - приспособить для этой цели что-нибудь ненужное, вариант купить сначала что-нибудь ненужное:) при этом не рассматривается, ненужное у настоящего мастера всегда должно быть в избытке:).
Окинув орлиным взором запасы ненужных вещей в своем хозяйстве я остановил его (взор, разумеется:)) на стареньком китайском термосе с металлической колбой и с широкой горловиной емкостью то ли 0,3, то ли 0,35 л. Девайс с самой покупки отвратительно держал тепло, крышка горловины закрывалась отвратительно, все время слетала с резьбы. И понял я, что нашел искомое. В самом деле, что мы имеем - сразу двухстенный сосуд из нержавейки. Ему и надо-то - демонтировать днище, вскрыть герметичную перегородку, удалить её полностью, в дне колбы прорезать колосниковые отверстия, прорезать отверстия для организации тяги в верхней части, там очень удачно расположен гребень в коем их организовать - милое дело, ну и прорезать отверстие для турбонаддува сбоку - и основа печки готова.
Второй вопрос - из чего сделать турбинку для наддува? И тут мой взгляд упал на старый китайский фонарик, обладающий рядом достоинств с этой точки зрения.
Во-первых, у него имеется батарейный отсек на три батарейки ААА, собранные в единый картридж, итого 4,5 Вольта - то, что надо для моторчика от CD, предназначенного для этой цели. Во-вторых, этот самый моторчик в ту часть, где находился блок светодиодов не влазит чуть-чуть по диаметру. Небольшая доработка - и встанет как родной. В-третьих, не надо морочиться с органами управления, ибо родная кнопка включения-выключения присутствует, причем очень удобно - на противоположном от предполагаемого места размещения двигателя торце. В-четвертых легкий алюминиевый корпус.
А для размещения самого вентилятора в моем кулацком хозяйстве уж лет 30 как валяется кожух невесть как ко мне попавший миниатюрный алюминиевый же кожух от какого-то вентилятора для охлаждения советских микросхем (которые, как известно, были самые большие в мире:) и поэтому нуждались в интенсивном охлаждении).
Примерка показала, что и он подходит почти идеально, только диаметр обжимного кольца чуть больше диаметра фонарика. Но это и не беда, больше - не меньше, вставим проставочку из того же алюминия.
Дальше была только работа в рамках описанных выше мероприятий. Дополнительно только добавлю, что в процессе захотелось иметь две скорости поддува, как это есть и на тех же печках Бонда и турбинка для наддува обзавелась дополнительной синей кнопкой включения турборежима. Электросхема простейшая - сделал питание через сопротивление, а при включении выключателя ток идет в обход сопротивления напрямую через линию наименьшего сопротивления. В результате имеем питание или через дополнительную нагрузку и малую мощность, или напрямую и турборежим.
Проставку выгнул из алюминиевой полосы, а посадочное место под движок доработал вручную шаберочком.
Из имеющейся все в том же кулацком хозяйстве кружки из нержавейки сделал верхнюю часть и игрушечную мини-сковородку для внука.
Все работы по разрезке металла и вырезке отверстий выполнял гравером с использованием зубных фрез и боров, коими успел затариться еще пару-тройку лет назад.
Крыльчатку вентилятора вырезал из куска жести от газового баллона, насадил на фторопластовую шестерню на валу моторчика, предварительно доработав её резцом на собственных его оборотах до нужного диаметра.
Ну и последнее. Предполагая, что внутренняя и внешняя колба термоса возможно соединены между собой пайкой, что приведет к саморазбору печки при первом же использовании выполнил по ободу четыре отверстия диаметром 4 мм, а потом на работе мне их аккуратно аргончиком заварили. Получились четыре дополнительных электрозаклепки. Усиление шва я доработал все тем же гравером заподлицо, теперь если не знать, то их не сразу и увидишь.
Итак, что получилось в итоге.
Вот весь комплект в сборе, в транспортном, так сказать, положении:

Открываем крышку:

Извлекаем и выкладываем комплектующие:

Собираем:

И с установленной турбинкой:

Есть еще неопробованный вариант с верхней частью из крестовины, предполагается для широких днищ типа сковородки или большого котелка.

Вот перекладины для крестовины:

А вот устройство в сборе с ними.

Здесь и выше чаша термоса установлена чисто символически для понимания что куда ставится. К сожалению, сама она имеет только транспортное назначение, ну и как емкость для разлива, но никак не для готовки из-за пластиковой внутренней части. Хотя она тоже разбирается на верх и низ и, теоретически, верх из тонкой нержавейки может быть использован и для готовки. Пока не пробовал - нержавейка очень тоненькая, почти фольга, обязательно покоробит её.

Теперь поэлементно.

Собственно корпус печи:

Вид с донца:

Вид сверху (донце снято):

Дно, как видите съемное, что на мой взгляд полюс. Снимается туговато, хоть я и снял металл в этом месте, со временем доработаю до плотной посадки с легким съемом. А может со временем, после нескольких циклов нагрева и охлаждения посадка и сама ослабнет. Очень удобно поместив на дно растопку и навалив сверху дровишек поднять печку и через отверстия дна запалить её (растопку). Впрочем, и через горловину розжиг производится без проблем.

Сейчас использую уже второй вариант этой детали.
Первый, сделанный из кружки я забраковал, поскольку был высок (40 мм над обрезом горловины) и с 4-мя большими отверстиями-вырезами для тяги. На первой пробе тяга была отличная, температура высокая, даже потекли и расплавились алюминиевые заклепки, которыми были приклепаны к короне ребра и зацепы, а вот кружка чая грелась долго. Я решил, что из-за того, что объект нагрева расположен далековато от очага горения, да и здоровые отверстия, которые я скопировал с какого-то из прототипов, как мне показалось отклоняли пламя в сторону. Вот он, первый вариант:

Теперь конструкция такая. Вот собственно корона:

А вот кронштейны: которые обеспечивают щель 10 мм для тяги между днищем посуды и печью, а также увеличивают площадь опоры для посуды:

Детальки мелкие, чтобы их не растерять я скрепил их тросиком 1мм.

Вот вся корона в сборе:

Ну, и турбинка для наддува.

Надо отметить, что печь неплохо работает и без неё, особенно, если её сориентировать отверстием для поддува к ветру. Но с турбинкой.... это надо испытать самому - сырые дрова, все, что может гореть теоретически горит за милую душу. Особенно с включенным турборежимом. Это уже не печь, а горелка.
Итак, вот она со всех сторон (на первом фото - с извлеченным батарейным картриджем):

Один мелкий недостаток - слишком далеко вынесен центр тяжести и если печь пустая, без дров, а значит легкая, то турбинка может её и опрокинуть. Но подобная ситуация бессмыссленна, поскольку печке без дров турбинка не нужна, поэтому пользование ей вполне удобно и пока не вызывает проблем. Хотя, когда увижу в продаже маленькие кружки из нержавейки вполне возможно задумаюсь о создании еще одной турбинки, более компактной.
Ну и еще мелкая неприятность - вручную не удалось изготовить сбалансированную крыльчатку - на турборежиме она немного трещит от вибрации, видимо попробую её в ближайшее время либо подбалансировать, либо заменить на новую, изначально сбалансированную.

Вкратце все по устройству, в ближайшее время опубликую часть вторую с результатами тестирования печки в прошедший День Мужика на шашлыкинге.

Туристам и любителям велопоходов наверняка тема походных печек знакома и интересна. Продаётся много щепочниц и заводского и кустарного производства самых разных конструкций. Я хочу рассказать вам о своей печке-щепочнице, которой пользуюсь уже не один год. Обычно на ней кипятится вода для чая или разогреваются консервы. В своё время я заинтересовался этой темой и в сети наткнулся на похожую конструкцию, которая после различных экспериментов несколько видоизменилась и превратилась в сегодняшний вариант.

Конструкция самодельной печки довольно простая и сделать можно, буквально, на коленке за пару часов.

Корпус печки состоит из двух деталей - боковая стенка и дно. Всё это было вырезано ножницами по металлу из самой обычной оцинкованной жести толщиной 0.3 мм. и склёпано алюминиевыми заклёпками. Для сверления отверстий я использовал конусное сверло. Но было бы быстрее, если использовать какой-нибудь пробойник подходящего диаметра.

Отверстия под заклёпки лучше сверлить сначала только на одной части, заготовки. Когда согнёте её вокруг котелка и придадите форму, по готовым отверстиям будет проще наметить и просверлить ответные. Котелок должен свободно вставляться внутрь печки до самой крышки без лишних усилий.

Верхний край печки я загнул на 5 мм., чтобы он не был острым и для придания чуть большей жёсткости. Вырезы под боковые крепления ручки котелка просто загнул в виде трубочек. За них можно теоретически подвесить щепочницу на металлическом тросике если поставить некуда. Но на практике мне это ни разу не пригодилось. Выкройку дна печки можно сделать просто обведя карандашом низ котелка на бумаге с небольшим запасом миллиметра в три примерно или чуть больше. Перенесите контуры дна на металл, вырежьте заготовку и просверлите большие отверстия. Затем вставьте дно внутрь печки и отметьте ответные отверстия под заклёпки. Просверлите их и приклепайте дно на место.

Ножки щепочницы сделаны из 3 мм. электрода. С него нужно сбить покрытие и зачистить наждачной бумагой. Затем изогнуть в виде скобы. Концы, которые будут вставляться в корпус печки по форме напоминают букву «Z». Нужно следить, чтобы обе ножки получились одинаковыми. Иначе придётся каждый раз присматриваться, какая из них правая, а какая левая. Также очень желательно, чтобы размер ножек позволял положить их внутрь котелка. Вставляются в печку они со стороны дна и немного выходят наружу через боковую стенку. Отверстия под них я сверлил так же по месту.

Подставки под котелок сделал из двустороннего китайского полотна по металлу. Сделал небольшие пропилы в бортах печки и в самих подставках. Не сказал бы, что такая конструкция самая удобная, но котелок стоит устойчиво. А зазор позволяет подкладывать палочки в печку сверху, не снимая котелка.

Делая ещё одну печку-щепочницу, я наверняка бы внёс изменения в конструкцию. И вы можете не копировать мою выкройку, а нарисовать свою. Расскажу немного об основных принципах, которые важны для нормальной работы печки. Самое главное для огня - кислород. Так как у этой конструкции нет принудительного наддува воздуха и нет трубы для создания тяги, то достаточное количество воздуха для горения можно обеспечить только с помощью отверстий в корпусе. Обязательно нужно сверлить всё дно и нижнюю часть печки с боков. Ряд отверстий сверху тоже нужен. Кроме того, нельзя котелком полностью перекрывать верхнюю часть щепочницы - огонь сразу станет гореть в разы менее интенсивно. Поэтому я сделал подставки под котелок такими высокими. Пламя греет дно котелка и беспрепятственно поднимается вдоль его стенок, так же подогревая содержимое.

Ножки так же служат для свободного поступления воздуха снизу. Кроме того, они согнуты под таким углом, чтобы площадь опоры была шире котелка. Иначе можно легко перевернуть конструкцию, подкладывая дрова.

Для розжига щепочницы я сначала кладу на дно скомканную бумагу (не принципиально, можно любую растопку). Затем насыпаю тоненькие веточки и после до верха заполняю печку более толстыми палочками. Ставлю на места подставки, на них котелок с водой. Через отверстие в торце поджигаю бумагу. Полной закладки хватает, чтобы вскипятить минут за пять около поллитра воды. Если котелок будет полный потребуется дополнительно подкладывать дрова. Если в этот момент внутри печки лежат более толстые палочки, которые дают хорошие угли, бросайте на них мелкие сухие щепки. Так огонь быстро наберёт силу. Если подкладываемые щепки будут покрупнее или чуть сырые, то они выделяя немного пара, они будут сначала плохо разгораться и притушивать уже горящие угли, из-за чего время закипания воды увеличится.

Основной враг этой да и, пожалуй, любой другой щепочницы - это ветер. Так как котелок ничем не прикрыт с боков, то ветер легко сдувает пламя в сторону и не даёт закипеть воде. У любого костра площадь горения и само пламя гораздо больше, хотя и на него ветер тоже заметно влияет.

Плюсы этой печки , на мой взгляд, очевидны.

Во-первых, это очень малый вес - 200 грамм вместе с ножками и подставками под котелок!

Во-вторых, габариты. Можно сказать их нет вовсе, так как печка в походном положении занимает вокруг котелка буквально миллиметры. И если в рюкзак влез котелок без печки, то и с печкой точно поместится.

В-третьих, ей не нужно много дров. Чтобы вскипятить воду на чай, достаточно буквально горстки щепок. В сосновых посадках я даже ни куда не хожу за дровами - хватает того, что можно взять на расстоянии вытянутой руки.

В-четвёртых, после такой щепочницы не остаётся на земле выжженного следа и она гораздо менее пожароопасна, чем, скажем, костёр.

В-пятых, простота изготовления. Я пробовал делать из алюминия и из миллиметровой нержавейки и пришёл к выводу, что всё это лишние движения. Оцинкованная тонкая жесть легко обрабатывается и гнётся. Её жёсткости хватает с запасом. Цинковое покрытие (оно, вроде, вредное для человека) быстро обгорает.

И ещё один момент, возможно спорный. Я использовал печку под тентом, установленным в виде вигвама. Небольшое пламя ни как не повредило тент. Внутри стало довольно тепло, хотя и немного дымно. Костёр там бы разжигать не стал.

Сама печка, как ни уверяли скептики, за три лета частого использования пока так и не прогорела. Прогорают те печки, в которых длительное время горит огонь для обогрева или серьёзной готовки. Я же более получаса щепочницу не использую. Её основное назначение - кипятить воду на чай и подогревать консервы. Хотя и простой суп можно сварить при желании, только придётся постоянно подбрасывать дрова, из-за небольшого объёма топки они быстро прогорают.

Форма котелка не самая подходящая для приготовления пищи. Он сделан так, чтобы его было удобно носить солдату (хотя, это удобство тоже довольно спорное). Известно, что лучше и быстрее нагреваются более плоские формы с большей площадью дна. Используя принципы описанные выше можно сделать подобную печку и под небольшую круглую кастрюльку.

В один осенний денек пошли мы с товарищем в поход. Было уже прохладно и к концу дня пошел небольшой снег. На привале мы достали обед, и Саня начал разогревать еду на газовой горелке. Как назло газ закончился, и мы лишь немного разогрели пищу. Зашел разговор у нас про горелки и мой дружбан рассказал мне про печь-щепочницу. Мне стало интересно посмотреть на такое чудо техники. По приходу домой я открыл интернет и спросил у всезнайки Гугла. Чем больше я смотрел, тем больше удивлялся. Сделано всё очень просто, грубо говоря, это обычная емкость, в которую снизу поддувает кислород, тем самым обогащает наш костер. Всё очень просто, как мне раньше в голову не пришла такая мысль, наверно я просто не задавался целью. Просматриваю странички и вижу что народ делает сам довольно неплохие варианты. Есть и покупные варианты, одна из них это печка с турбо-тягой “Airwood Light BM”.

Не поймите не правильно, это не реклама. Для меня это только образец для очередной самоделки . Из минусов для меня было: высокий ценник и расположение вентилятора и моторчика близко к огню, хоть и лопасти железные. Основательно рассмотрев конструкцию как покупных, так и разных самодельных, мне был не понятен один нюанс. Почему полезный воздух с турбины врезается во внутреннюю сплошную стенку? Ответ я нашел у продавца вот такой:

«Особенность модели "Airwood Euro BM" состоит также и в том, что пространство между двумя стенками печки (между камерой сгорания и внешним кожухом) фактически герметично, то есть весь воздух из блока нагнетания (поддува) гарантировано подается в камеру сгорания».

Может оно и так, по ютубовским роликам она неплохо греет воду и лишь на пару минут уступает газовой.
Стенка, которая меня смутила.

На мой взгляд, это не есть хорошо, я бы старался сделать, что бы воздух максимально поддувал снизу. Ещё холодный воздух будет «врезаться» в горячую стенку и деформировать тонкую сталь.

Ладно, пора браться за дело и всё самому проверять.

Материал:
Старый ненужный термос
Стальные и алюминиевые заклепки 3.2
Тонкостенная труба
Оцинковка
Стальной пруток
Моторчик и провод
Болтики и гайки на 3

Инструменты:
Заклепочник
Болгарка
Бор машинка
Ножницы по металлу
Шуруповерт/дрель

Нашел я на кухне старый нерабочий литровый термос. Сразу мысль, а почему бы с него не сделать печку.

Я решил разрезать термос строго посередине. Думаю если с одной части не получится, так со второй так точно:)

На этом этапе мое мнение разделилось. Если делать из верхней части, то в узковатое горлышко будет неудобно подбрасывать топливо. А если использовать нижнюю часть, то надо придумать крепление внутренней камеры сгорания. Эх, была не была, делаю из верхней!!!

В верхней части термоса внутренняя колба уже закреплена, и остается только сделать дно. Для этого я использую маркер, обычный лист бумаги и ножницы по металлу.

Бумага нужна для того что бы ровно отметить границы.

Вставляем бумагу, соединяем листочки, и отмечаем маркером. Таким способом у вас гарантированно ровно будет отмечена окружность.

Режу ножницами.

По краям немного еще подрезаю и загибаю дно.

Интересно получилось, для фанатов автотюнига можно ее приделать на выхлопную трубу:)
В роли дна я использую нержавейку потолще.

Толщину не скажу, примерно 1,5 мм.

Обрезаю болгаркой! Будьте ОСТОРОЖНЫ с этим инструментом, очки обязательны и замену круга производите только на отключенной машине.

На наждаке «допиливаю» круг.

Просверливаю отверстия в нержавейке и при помощи стальных заклепок прикрепляю дно.

Перехожу к верху щепочницы и продумываю конструкцию. Требуется сделать ветрозащитный экран и подставку под посуду. Для воплощении идеи в реальность делаю вот такую штуку. Отрезаю полоску из оцинковки

И сгибаю ее

Сверлю отверстия в термосе и в полоске. При помощи стальных заклепок креплю полоску к термосу.

Шинку соединил встык и заклепал с двух концов.

В роли ветрозащитного экрана и подставки я использую все туже оцинковку.

Если кто будет делать, то размеры подбирайте «под себя»
Вот такой вот ветрозащитный экран и подставка у меня получилась.

Ещё будут отверстия, ниже на фото вы увидите.

Так как хотелось сделать всё компактно и удобно, то пришлось попариться с поиском подходящего диаметра трубы для поддува. Я планировал прятать трубу вовнутрь щепочницы.

Ну, вот что-то более менее походящее. Эту тонкостенную трубу я взял из сломанного напольного вентилятора.
Также там была и вот такая штучка.

Я ее согнул под корпус щепочницы.
Крепить трубу к корпусу печки я решил при помощи вот такого разъема:)

Труба фиксируется прочно и не вываливается.
Отмечаем по внутреннему кругу маркером и вырезаем круг.

На фото видно, что я подпилил немного свой крепеж трубы к печке.

Я вырезал круг при помощи своей бор машинки и маленького круга. Ухххх, нержавейка «скушала» аж два мини круга. Сверлю отверстия и на стальные заклепки прикрепляю «воздушный переходник».

Я все-таки сделал так, что бы хоть немного было видно дно внутренней камеры. Версия герметичного попадания воздуха в камеру сгорания меня смущала немного.

Выглядит, как кальян:)

Моторчик и его крепление.
Хоть труба и далеко расположена от огня, я всё равно решил сделать лопасти из оцинковки.

Подключил к напряжению 3В и проверил воздушный поток. Для такого малыша дует довольно неплохо.
Крепление моторчика я сделал из двух шинок из оцинковки. Для этого надо вырезать две шинки нужного размера.

Припаиваю провода и закрепляю моторчик в шинках. Использую обычные алюминиевые заклепки.

Для крепления в трубе шинку нужно согнуть. Ненужную шинку обрезаем.

Сверлим отверстия в трубе и крепим моторчик. Я сверлил сверлом 3 и крепил болтиком с гайкой.

На всякий случай я решил сделать универсальную печку. А вдруг забудешь батарейки или провод переломается, всякое может быть. Поэтому делаю еще одну приспособу (даже и не знаю как назвать) для естественного поддува снизу.

Как всегда оцинковка.

Что бы щепочница была устойчива я использую стальной хромированный пруток

Загибаю с одной стороны.
Вырезаю шинку для крепления прутков.

Разрезаю шинку на нужные кусочки и приклепываю пруток.

Сгибаю и проверяю свою задумку.

Вставляю оцинковку до упора, и получается зазор для воздуха. Ставить его желательно с подветренной стороны. Щепочница стоит уверенно и не шатается. Так же видны отверстия про которые я выше говорил.

Если посуда будет широкой, то можно и вверх вставить.

Крышку из-под термоса можно использовать на крайний случай как чашку для подогрева воды. А пластиковый вкладыш, как мини тарелку.

Слова словами, но надо бы протестировать щепочницу в реальных условиях. Для этого я пошёл в небольшой одиночный поход в местный лес. Цель у меня была пройти примерно 15 км и протестировать свою самодельную печь щепочницу. Было 25 февраля и под утро выпал снег и немного поморозило.
Может, кому то понравятся пару фоток утреннего леса.

Печь-щепочница - небольшое по размерам устройство, на котором можно вскипятить воду или приготовить еду.

Она используется в походах, на рыбалке, на даче.

В зависимости от размеров годится для одного или нескольких человек. Такая печь экономно расходует топливо.

Схемы печи-щепочницы, чертежи

Благодаря компактным размерам печь не занимает много места, весит мало. Этим она выгодно отличается от газовой горелки, для которой обязательными будут баллоны с газом. Суммарный вес горелки с баллонами достигает нескольких килограммов . А щепочница весит в зависимости от конструкции около килограмма.

Фото 1. Чертёж печи щепочницы квадратной формы. Содержит четыре детали, указаны размеры каждого элемента.

Конструкцию несложно сделать самому из подручных материалов. Для одного человека её изготавливают из большой консервной банки. Вариант покрупнее собирают из барабана отслужившей стиральной машины.

Фото 2. Чертёж печи щепочницы конусовидной формы. Подобное устройство можно складывать гармошкой.

Если же размер нужен больше, чем у банки, а ненужной машинки нет, в качестве материала подойдёт листовой металл. Существует несколько видов конструкций. Они различаются формой и сферой применения.

Важно! Все приборы предполагают отверстия для воздухозабора в нижней части. Благодаря этому обеспечивается хорошая тяга и прогорание топлива.

Первая: печь под котелок

Этот вариант предназначен для использования в походах , преимущественно в одиночных. У большинства туристов есть армейский котелок стандартного размера. Под него и изготавливается печь. Форма щепочницы схожа с ёмкостью для приготовления пищи . Этот вариант конструкции наиболее лёгок.

Справка. Габариты печи подбираются таким образом, чтобы котелок помещался без зазора. Тогда он быстрее нагревается, поскольку тепло не выходит наружу через щели. Для подгонки чертёж дна делают, обводя крышку котелка с отбортовкой .

Вторая, квадратной формы

Большинство посуды для приготовления пищи всё-таки имеет круглую форму, поэтому предыдущий вариант для неё не годится. И в походе, и на даче пригодится щепочница квадратной формы в сечении.

Если сделать её разборной, то прибор будет удобнее транспортировать и хранить. Габариты при необходимости соразмерно увеличиваются.

Форма отверстий в боковых стенках может быть любой.

Третья трапециевидная

Эта печь-щепочница тоже складная, но собирается «гармошкой», а не разделяется на отдельные части. Отличается от предыдущей трапециевидной формой.

Такая печь более устойчива, тепло в приборе концентрируется в центральной плоскости.

Если верх конструкции сделать слишком узким, часть жара будет теряться через отверстия в верхней стороне стенок. Весит прибор примерно около килограмма.

Изготовление печки своими руками

Одно из преимуществ печки-щепочницы — ее несложно сделать самостоятельно. Для начала выберите подходящий проект. Подготовьте материалы и инструменты. Затем постройте печь.

Выбор схемы зависит от нескольких параметров:

• от места использования — в походе или на даче;
• от количества человек, для которых потребуется готовить;
• от того, какие материалы есть в наличии.

Выбор материалов и подготовка инструментов

Для схемы 1 используется оцинкованная или «баночная» жесть . Для 2 варианта лучше взять сталь толщиной в 1—2 мм. Печь получится тяжелее (около килограмма), но прочнее. Более толстый металл не нужен, так как размеры устройства незначительные.

Понадобится стальная проволока толщиной в 3—4 мм. Её можно заменить спицами. В целом для подобных проектов зачастую используют материалы, бывшие в употреблении (но с хорошим качеством).

Для креплений подготовьте болты, гайки и граверные шайбы. Для создания печи по третьей схеме понадобятся рояльные петли.

Из инструментов потребуются:

• болгарка;
• дрель;
• напильник;
• пассатижи;
• молоток;
• кернер.

Вам также будет интересно:

Строительство печи по схеме 1

Этапы строительства следующие:

1. Разметьте шаблон на бумаге или картоне. Можно распечатать схему.
2. Дно вырезается по размеру крышки котелка.
3. Разметьте лист металла по этому шаблону и вырежьте.
4. В боковых стенках и на дне проделайте отверстия. Дырки в стенах служат как для тяги, так и для крепления проволоки, на которую будет ставиться котелок.
5. Согните лист , который будет служить стенками, в нужную форму.
6. Загните в двух местах «лепестки» , обозначенные на схеме.
7. Установите на них дно.
8. Вновь загните «лепестки».
9. Плотно скрепите конструкцию.
10. Оставшиеся «лепестки» будут служить ножками.
11. Вставьте куски проволоки или обрезанные спицы в соответствующие отверстия.

Внимание! Отверстия на дне должны быть небольшими , чтобы не вываливались кусочки углей.

Как сделать щепочницу по схеме 2

Вырежьте стенки по шаблону. Их размеры зависят от габаритов посуды, которую планируется использовать с печкой.

В такой конструкции загибать ничего не требуется. Но для устойчивости сделайте надрезы , в которые будут вставляться стенки. Тогда не потребуется дополнительного крепления.

Просверлите отверстия в стенках и вставьте спицы-опоры . Проверьте, как собирается печь.

Сборка печи-щепочницы по схеме 3

Чтобы создать пирамидальную печь, проделайте следующие этапы:

1. Вырежьте заготовки по шаблону.
2. Просверлите отверстия.
3. Выполните более крупное отверстие для дверцы и поменьше под дымоходы.
4. Край одной из стенок подогните , чтобы держался колосник.
5. Обрежьте рояльные петли под размер стенок, скрепите ими стены.
6. Присоедините к ним дверцу и колосни к (тоже через петли).
7. Из петли, прикрепленной к крайней стенке, выдвиньте спицу и загните её кончик . Эта спица будет держать устройство в собранном виде.

Щепочница — нагревательный прибор, работающий на щепе, ветках и других подобных материалах.

Те модели, которые доступны в обычных и интернет-магазинах, не всегда соответствуют той или иной ситуации.

Именно поэтому их нередко изготавливают самостоятельно.

В этой статье мы расскажем, как:

• выбирать форму и размер;
• выбирать ;
• составлять чертеж;
• делать детали печи самостоятельно.

При выборе формы и размера необходимо учитывать несколько параметров , основные из которых:

• размер топливника;
• способ сжигания топлива;
• лимит массы;
• лимит размера.

Размер топливника

Этот параметр влияет на количество топлива, которое может вместить в себя печка, а значит, и на количество тепловой энергии, которую она произведет в результате сгорания.

Параметры топливника напрямую влияет на эффективность работы нагревательного прибора в различных условиях – чем он меньше , тем медленней будет нагреваться определенный объем воды .

Иными словами, устройство с маленьким топливником пригодно для обслуживания одного человека. На нем можно вскипятить кружку чая или разогреть банку тушенки.

Попытка заложить в печь больше топлива , чем позволяет объем топливника, приведет к быстрому перегреву и повреждению отдельных деталей.

Для обслуживания компании, состоящей из пары-тройки человек, наиболее эффективным объемом топливника будет 1 дм 3 , то есть куб с размером стороны 10 см. Для компании в 3–5 человек оптимальным будет куб со стороной в 15 см.

Эти значения являются лишь рекомендованными, поэтому не обязательно строго следовать им. Кроме того, даже маленькая печь с размером топливника в 1 дм 3 при правильном использовании сможет обеспечить едой 3–4 человека без деформации деталей, правда придется использовать продукты быстрого приготовления и тратить на нагрев воды больше времени.

Пиролизный и обычный способы сжигания топлива

Существуют 2 основных способа сжигания топлива:

• обычный;
• пиролизный.

Для обычного сжигания топлива достаточно сделать самую примитивную металлическую коробку, которая направит основную массу пиролизных газов и пламени вверх.

Эффективность такого способа сжигания древесины невысока , а из-за большого содержания недогоревших частиц целлюлозы, которые превратились в сажу, поверхность емкости для воды покрывается копотью и чернеет. Поэтому единственное достоинство обычного способа топки лишь в простоте конструкции нагревательного прибора.

При пиролизном способе сжигания происходит термическое разложение () с частичной нехваткой воздуха и малым количеством огня.

Затем в так называемом пиролизном блоке дым смешивается со вторичным воздухом, который поступает через отверстия в корпусе печки, и происходит дожиг. То есть, часть оксида углерода (угарный газ), который образуется при термическом разложении древесины, превращается в углекислый газ с выделением тепловой энергии.

При таком способе сжигания целлюлоза, из которой состоит древесина, сгорает более полно, выделяя больше тепла , поэтому для нагрева одного и того же количества воды требуется меньше топлива.

Кроме того, пиролизный способ лучше подходит для сырой древесины, а ведь основным видом горючего для таких печек является то, что можно поднять под ногами, то есть ветки, кора и шишки, которые в большинстве случаев отличаются довольно высокой влажностью.

Лимит массы и размеров

Те, кто ходил в многодневные походы на большое расстояние, знают, сколько вещей и продуктов нужно взять с собой, и понимают важность каждого лишнего грамма. Для таких туристов вес печки-щепочницы является определяющим фактором.

Вес зависит не только от конструкции и размеров нагревательного прибора, но и от толщины металла , из которого сделали печку. Поэтому приходится выбирать между толщиной металла и лимитом веса.

Чем толще металл, тем легче печка переносит случайный перегрев (это справедливо только в отношении стали, поэтому детали для титановых походных нагревателей делают очень тонкими, то есть 0,4–0,6 мм).

В дальних походах очень важно использовать максимально компактные вещи, потому что объем рюкзака ограничен, а взять с собой нужно много.

В таких условиях предпочтительней разборные устройства , ведь в сложенном состоянии их размер не превышает габаритов не слишком большой книги или планшета.

Однако этот тип нагревательных приборов заметно сложней в изготовлении и немного менее эффективен. Если же жесткого ограничения на размер нет , то лучше выбрать неразборную или частично разборную конструкцию.

Основные типы конструкций самодельных печей

Вот основные типы конструкций :

• неразборная;
• частично разборная;
• полностью разборная.

Преимущества неразборной конструкции в максимальной жесткости и прочности , главный минус в больших размерах. Частично разборная печь состоит из нескольких блоков, поэтому ее прочность и жесткость напрямую зависят от этого же параметра каждого блока.

Полностью разборная в транспортном состоянии занимает мало места , зато ее жесткость и прочность не только заметно ниже этого же параметра двух предыдущих конструкций, но и напрямую зависит от качества изготовления.

По типу сжигания топлива данные устройства разделяют на 3 основных конструкции:

• традиционная;
• с нижней подачей вторичного воздуха;
• с верхней подачей вторичного воздуха.

Первая состоит из стенок и дна, поэтому ее конструкция наиболее примитивна и проста в изготовлении. Вторая заметно сложней, ведь она образована из наружного и внутреннего корпусов, установленных на общем дне. Между наружным и внутренним корпусом свободно проходит вторичный воздух, который не попал через отверстия колосника.

Выбор типа корпуса

Все печки можно условно поделить на:

• прямоугольные;
• круглые.

Прямоугольными делают разборные конструкции, потому что детали для такой формы просты в изготовлении.

Круглые сложней в изготовлении, поэтому их делают из готовых цилиндров или стаканов, сделанных из подходящего металла.

Даже если круглый нагревательный прибор сделали разборным, в транспортном состоянии он всегда будет заметно крупней, чем прямоугольный.

Выбор материала

Для изготовления печки-щепочницы используют кислотостойкие и жаростойкие сорта стали , ведь они не только хорошо переносят высокую температуру, но и устойчивы к конденсату, который образуется во время розжига.

Такой металл используют для внутренней облицовки печей и котлов, а также для изготовления барабанов и внутренних корпусов стиральных машин.

Нередко из такой стали делают воздуховоды систем вентиляции, однако необходимо быть внимательным, чтобы не спутать ее с оцинкованной сталью, которая обладает гораздо худшими характеристиками, а при нагреве выделяет цинк, что может привести к отравлению.

Также необходимо правильно выбирать толщину металла . Ведь чем тоньше деталь, тем менее жесткой и прочной она получится (пусть и будет весить меньше), но при этом ее заметно легче обрабатывать. А чем толще, тем прочней будет конструкция, но больше ее вес, и заметно тяжелей обработка.

Поэтому чаще всего для самодельных печек применяют толщиной 1–1,5 мм , хотя можно использовать как менее, так и более толстый металл.

В качестве основы для изготовления круглых нагревательных приборов можно использовать различного диаметра сушилки для ложек , изготовленные из пищевой нержавейки.

Такие сушилки можно купить на АлиЭкспресс и других площадках за небольшую цену. Для созданиях пиролизных печек хорошо подходят металлические термосы , ведь они тоже изготовлены из нержавеющей стали.

Однако их довольно сложно сверлить из-за круглой формы и невозможности использовать сверлильный станок, а для полноценного пиролиза приток воздуха в зоне горения должен быть минимальным, а в зоне дожига, расположенной над зоной горения, максимальным.

Нередко для изготовления щепочниц используют различные емкости из стали , такие как:

• кастрюльки;
• кружки;
• котелки;
• банки.

Главными условиями выбора являются :

• жаростойкость;
• кислотостойкость;
• соответствие размеру и форме емкости для воды, которую будут устанавливать сверху.

Изготовление

Методика изготовления различных типов печей-щепочниц отличается , однако нередко одни и те же операции используются при изготовлении разных по типу конструкций. Поэтому мы будем рассказывать о каждой операции, а также дадим последовательность действий для различных типов этих устройств.

Это позволит вам не только изготовлять устройства, на которые есть описание и чертежи с размерами, но и разрабатывать собственные модели.

Ведь зачастую путем экспериментов удается создать что-то гораздо более эффективное, чем описанное на форумах или найденное в интернете.

Но начинать изготовление необходимо с чтения форумов , на которых обсуждают самодельные щепочницы и все, что с ними связано. Кроме того, не лишним будет прочитать и обсуждения, касающиеся опыта использования покупных печей, ведь оттуда можно почерпнуть много интересных идей или необычных решений.

Вот список наиболее популярных и авторитетных форумов, где обсуждают эти вопросы:

Изготовление деталей прямоугольных устройств

Сначала необходимо сделать полноразмерный макет всех деталей из плотного твердого картона. Это поможет более точно определить форму каждой детали, а также размеры и форму крепежных прорезей и выступов.

Изготавливая детали из картона, не делайте в них отверстий, ведь они ослабят материал, и вы не сможете нормально собрать конструкцию. Определившись с формой каждой детали и проверив их с помощью сборки, картонный образец укладывают на лист металла и размечают контуры .

Для резки нержавейки или инструментальной стали в домашних условиях используют :

• болгарку (необходимо постоянно поливать место контакта диска и металла водой);
• специальным гильотинными ножницами (не путать с обычными ножницами по металлу);
• лобзиком (ставят специальное лезвие и устанавливают максимально низкие обороты).

По контуру пластины можно резать любым способом, а прорези для сборки деталей придется делать лобзиком, ведь гильотинные ножницы не предназначены для таких работ, а болгарка делает слишком широкий рез.

Если на готовых деталях есть заусенцы , то их удаляют с помощью :

• заточного станка;
• плоского напильника;
• плоского надфиля.

Когда все детали готовы, в них сверлят отверстия , используя твердосплавные сверла для закаленного металла . Причем сверлить нужно на низких оборотах дрели, чтобы не перегреть пластину или сверло. Если же установить средние обороты, то место контакта пластины и сверла нужно будет поливать водой для снижения температуры и защиты от перегрева.

Изготовление круглых печей

Чаще всего для изготовления круглой (цилиндрической) щепочницы используют различные емкости из нержавеющей стали. Сначала составляют чертеж или делают полноразмерный макет, на котором определяют расположение, форму и размер отверстий. Затем переносят места для отверстий на емкость и просверливают их.

В большинстве случаев сверлить емкости приходится с помощью ручного сверла , ведь из-за большого размера и круглой формы их невозможно нормально закрепить на станине сверлильного станка.

Поэтому предварительно места для отверстий накернивают острым керном и сверлят в 2–3 приема, постепенно увеличивая диаметр сверла.

Для создания максимального пиролизного эффекта отверстия в нижней части зоны активного горения делают минимальным , затем постепенно увеличивают, делая максимальными (размер зависит от многих факторов, нужно подбирать индивидуально) в верхней зоне активного горения .

В зоне дожига диаметр отверстий уменьшают до минимального (1–2 мм) по мере продвижения к верхней части печки.

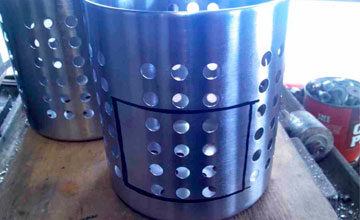

Желательно прорезать прямоугольное отверстие для закладки топлива , причем вырезанный кусок металла можно использовать в качестве дверцы.

В качестве навесов можно использовать колечки из жесткой стальной проволоки диаметром 0,5–2 мм.

Если для изготовления печки используют емкость, в которую будут вставлять емкость с водой, то в верхней части необходимо прорезать дымоходные отверстия. Для конструкций, где между краем печки и емкостью для воды есть 1–2 см свободного пространства, такие отверстия не требуются.

Если в качестве основы используют термос из нержавейки , то помимо топливной дверцы нужно вырезать и дверцу поддувала (зольника), ширина которой немного превосходит расстояние между наружным и внутренним корпусами, а длина равна ¼ длины окружности корпуса.

Дверцу нужно закрепить на паре петель из скрепок или стальной проволоки и установить какой-нибудь фиксатор. Однако можно обойтись и без дверцы, оставив отверстие для удаления золы открытым.

Затем в дне внутреннего корпуса нужно просверлить 3–5 отверстий диаметром 10 мм , через которые и будет ссыпаться зола. В верхней части термоса нужно вырезать дымоходные отверстия, размер которых зависит от высоты бортика.

Если его высота 2 см или более, то общая площадь отверстий должна составлять половину площади бортика. При высоте бортика в 1,5 см общая площадь отверстий должна составлять 2/3 площади бортика , а при высоте в 1 см общая площадь дымоходных отверстий должна составлять ¾ площади бортика.

Желательно, чтобы отверстия были до самого верха, но можно оставить бортик высотой в 1–3 мм. Если сделать его больше, то печка будет эффективно нагревать лишь емкости, чей диаметр минимум вдвое превосходит диаметр бортика.

Если в качестве основы используют сушилку для столовых приборов или обрезок тонкостенной трубы, то колосники можно сделать из винтов , длина которых составляет 40–45% от внутреннего диаметра трубы.

Отверстия для болтов сверлят на высоте 2–3 см от низа трубы, их оптимальное количество 6–8 шт.

Когда отверстия готовы, болты вставляют снаружи , а изнутри фиксируют гайками и контргайками.

В трубе ниже колосников можно просверлить 2–4 отверстия диаметром 5–10 мм, благодаря которым процесс горения будет продолжаться в экономичном режиме даже при полностью закрытой дверце. Если же у печки есть камера дожига, то количество и диаметр отверстий можно сократить в 2 раза.

Как сделать ее в походе?

Если штатная печь вышла из строя, а доступа к слесарному и сварочному инструменту нет, то можно сделать щепочницу из любой консервной банки. Прослужит она недолго, но на 1–2 недели ее хватит.

Для этого крышку банки сначала нужно разрезать перочинным или охотничьим ножом вдоль , после чего прорезать по кругу так, чтобы получились 2 лепестка , соединенные с банкой ножками шириной 3–4 см.

Затем эти лепестки разгибают и удаляют содержимое банки, после чего из лепестков формируют площадку для подогреваемых емкостей. Когда площадка готова, необходимо сделать в боках банки отверстия для притока воздуха . Эту операцию можно сделать с помощью открывалки или ножа.

Размер и диаметр отверстий подбирают индивидуально, однако не стоит бояться, даже если их окажется слишком много, или они будут излишне большими, печка все равно будет успешно справляться со своими задачами.

Единственный минус такой конструкции в том, что на ней можно греть лишь небольшой объем воды из-за невозможности подкладывать топливо .

Если же одной закладки не хватает, то вместо отверстий для притока воздуха ножом вырезают дверцу для закладки топлива, которую затем отгибают книзу, чтобы она выполняла функцию дополнительной опоры.

Печки турбо

В магазинах нередко встречаются турбопечки, то есть обычные щепочницы с принудительной подачей воздуха. Их основное преимущество в том, что они хорошо работают даже на сыром топливе .

Для их изготовления потребуются :

• жестяная банка небольшого диаметра (можно использовать металлическую кружку или тонкостенную трубу);
• электромотор от ДВД-привода;
• стальная проволока диаметром 1–2 мм;
• медный гибкий изолированный провод;
• бокс для батареек АА или ААА (можно купить в магазине или снять с какого-нибудь прибора);
• батарейки АА или ААА (чем крупней, тем дольше проработают).

У банки срезают дно, затем из него делают многолопастной пропеллер . Количество лопастей значения не имеет, угол их отклонения 10–15 градусов. Размер этого пропеллера должен быть немного меньше внутреннего диаметра корпуса турбины , то есть жестяной банки, трубы или кружки.

Главная проблема при изготовлении этого устройства заключается в том, что жестяной пропеллер сложно зафиксировать на жестяном валу. Ведь рядом находится источник высокой температуры, а делать трубу слишком длинной не позволяют лимит размера и массы.

Когда вентиляторный блок готов, его стыкуют с корпусом печки, располагая под колосниками. Если расстояние от колосников до земли меньше диаметра турбонаддува, то делают новый корпус или переходник, увеличивающий это расстояние и соединяющий оба блока.

Если турбонаддув подключают к печке из термоса, то колосники поднимают до уровня вала моторчика, а низ трубы вентилятора устанавливают на уровне дна внутреннего корпуса.

Полезное видео

В данном видео рассказывают и показывают, как сделать удобную и функциональную турбированную печку-щепочницу своими руками:

Вывод

Печь-щепочница – это очень экономичный нагревательный прибор, с помощью которого можно вскипятить небольшой объем воды. Прочитав статью, вы узнали:

• из каких материалов можно сделать это устройство;
• какие типы и формы самодельных устройств бывают;
• где искать информацию о таких самоделках;
• какие операции нужно проводить, чтобы самостоятельно сделать печку-щепочницу.

Вконтакте
