Колонна представляет собой несущее инженерное сооружение, которое кроме практической функции, выполняет также и декоративное предназначение. На сегодняшнее время колонны для обеспечения вертикальной жёсткости здания, могут быть изготовлены из металла или железобетона.

В свою очередь железобетонные конструкции, получили наибольшее распространение в связи с различного рода преимуществами. По этой причине, при изготовлении колонн своими руками, наибольшее предпочтение отдаётся изделиям из бетона. О том, как производится бетонирование колонн и будет рассказано ниже.

Следует сразу сказать, что изготовление бетонных колонн своими руками процесс трудоёмкий и затратный, как в физическом плане, так и в финансовом. Перед тем как начать делать жби колонны следует максимально изучить соответствующую технологию, посмотреть видео в интернете и подготовить необходимый для данной работы инструмент.

Затем потребуется определиться с формой будущей колонны, поскольку она может быть: круглой, прямоугольной, либо же квадратной. Из инструментов, для изготовления колонн, в первую очередь понадобятся:

1. Строительный уровень;
2. Отвес;
3. Молоток и ножовка по дереву;
4. Болгарка;
5. Рулетка;
6. Бетоносмеситель;
7. Лопаты и другие приспособления для работы с раствором.

Из материалов нужны будут:

1. Доски для изготовления опалубки;
2. Арматура (12мм) или металлическая сетка;
3. Вязальная проволока;
4. Анкерные болты;
5. Хомуты.

Строительство колонны своими руками делится на такие этапы — армирование, установка опалубки и бетонирование собранной конструкции. Рассмотрим каждый из вышеперечисленных этапов по порядку.

Для армирования ЖБИ колонн используется арматура не менее 12 мм. Ещё перед началом сборки опалубки, собирается металлокаркас по форме квадрата, состоящий из четырёх основных прутьев по углам. Если колонна будет иметь высоту более чем 3 метра, то обязательно делаются через каждые два метра специальные отмостки.

Когда колонна имеет небольшую высоту, то металлокаркас может быть установлен в предварительно собранном виде, сразу же в опалубку, после её монтажа. Друг с другом арматура скрепляется либо вязальной проволокой, либо же специальными хомутами, предназначенными для этих целей.

Опалубка для бетонирования колонн, как правило, собирается из досок, по предварительно вымеренным внутренним размерам. Следует учитывать большую нагрузку на опалубку при заливке бетоном, поэтому раскреплять доски при её сборке требуется очень тщательно.

Обязательно с боков собранной опалубки, перед заливкой её бетонным раствором, следует установить откосные опоры. Если колонна будет иметь большую высоту, то её наращивание производится во время заливки бетоном, и также с обязательным монтажом откосных распорок.

Бетон для заливки колонн используется не такой, как например, при строительстве монолитного фундамента. Основным его параметром в данном случае является подвижность. Для большинства колонн применяется бетонный раствор с подвижностью П2, а при заливке густоармированных, используется бетон с подвижностью не менее чем П4.

Важным процессом при бетонировании колонн является утрамбовка бетонной смеси, которая производится таким специализированным оборудованием как глубинные и наружные насосы. При изготовлении же бетонных колонн своими руками, избавиться от воздушных пробок в бетоне позволяет простукивание стен опалубки молотком.

В процессе бетонирования колонн, всё время необходимо следить за тем, не сместился ли металлокаркас внутри установленной опалубки. При необходимости следует корректировать его месторасположение строго вертикально и по её центру.

Бетон для заливки колонн своими руками состоит из цемента марки не ниже чем М400, песка и гравия. Если же говорить о его пропорциях, то выглядят они следующим образом — на 1 часть цемента, требуется 1 часть песка и 4 части гравия.

Опалубка колон предназначается для формирования области квадратной или прямоугольной области, что позволит правильно монтировать колону. Существуют разные виды опалубки, которые предназначаются для определенных видов строительных работ. В данной статье мы рассмотрим особенности и параметры монтажа опалубки для колонн с подробной пошаговой инструкцией.

Виды колонн

Главным предназначением создания опалубки является формирование определенной формы для колонн нужной высоты и параметров. Существует два виды проведения работ, первый с которых предвидит установку для универсальных колонн, а второй формирование опалубки колонн с фиксированным сечением. При осуществлении монтажа нужно помнить об особенностях установки дополнительных щитов.

Ранее, колоны использовались в качестве декоративного элемента зданий. Однако, в современном мире этот вид изделия предназначается в качестве опорных элементов для разных видов построек. Выделяют несколько видов колонн, что отличаются по геометрической форме:

• круглые или цилиндрические;
• квадратные;
• многогранные;
• прямоугольные.

Стоит отметить, что универсальная опалубка колонн осуществляется для разных видов колонн и предвидит установку стандартных щитов со специальными отверстиями под шкворень, шаг для которых имеет 5 см. Для фиксированной схемы монтажа необходимо крепить колону, используя четыре угловых элементы и некоторые замки для опалубки.

Предназначение опалубки и требования к изделию

Опалубку стен и колон осуществляют для заливки бетонного основания под опорные элементы. Это необходимо для того, чтобы смесь не растекалась и после затвердения имела квадратную или иную форму. Без проведения этого этапа работ провести монтажа колонны практически невозможно. Специалисты выделяют некоторые требования к проведению опалубки:

• соблюдение размеров конструкции;
• устойчивость и прочность установленного изделия;
• образование формы, через которую не будет вытекать раствор;
• гладкая внутренняя сторона;
• проведение демонтажа не является трудоемким.

Опалубка для колонн: одноразовая, многоразовая, несъемная

Наиболее простым и удобным вариантом проведения работ является сооружение одноразовой опалубки. Это конструкция складывается из картона, который навивается по спирали. Изделие для опалубки имеет водоотталкивающие свойства, что не позволяют раствору пропитываться в структуру картона. Внутри картонной опалубки для колонн можно положить пленку ПВХ с более толстыми стенками.

Приблизительный диаметр такой опалубки может составлять от 20 до 115 см, а максимальная длина изделия может составлять 12 метров. В зависимости от параметров колонны, высота опалубки может меняться, а также толщина стенок. Например, в нижней части конструкции толщина стенок может быть большей, что определяется максимальной нагрузкой бетонного раствора. Технология проведения работ не является сложной, при больших объемах установки можно использовать подъемные механизмы. Для выполнения монтажа может быть достаточно только двух человек.

Иным вариантом устройства опалубки колонн является сооружение многоразовой конструкции. Как правило, опалубку можно будет использовать несколько раз для монтажа нескольких колонн. Выделяют такие особенности выполнения работ:

• необходимость сооружения опалубки на строительной площадке;
• заливки в конструкцию раствора из бетона;
• выдерживание нескольких дней до полного высыхания бетона;
• снятие конструкции опалубки и установки ее в ином месте.

При выполнении таких работ необходимо помнить о соблюдении правил установки колонны. При выборе многоразовой опалубки колонн и перекрытий необходимо просчитать высоту изделия, которая не должна быть выше обозначенных форм. При выборе такой формы опалубки, заливка уже не будет монолитной. Поэтому, стоит внимательно ознакомиться с требованиями и характеристиками осуществления этого вида опалубки с соблюдением высоты колонны.

Многоразовая опалубка является дорогостоящей, нежели одноразовая, что определяется такими параметрами:

• Нужные затраты на хранение конструкции.
• Транспортировка опалубки для установки иных видов колонн и уход за ней.
• Дополнительные растраты на использование услуг подъемной техники.

Существуют разные виды многоразовой опалубки:

• щитовая конструкция;
• балочно-ригельная;
• опалубка из стали;
• пластиковая конструкция;

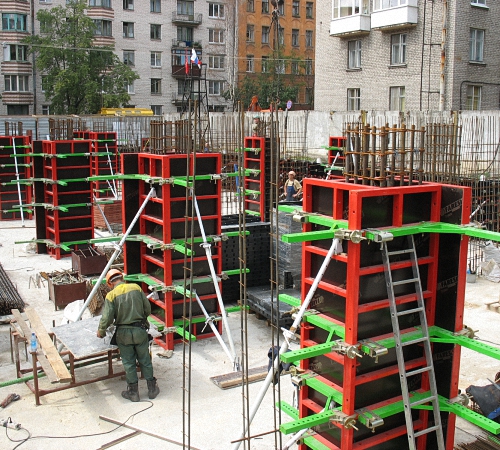

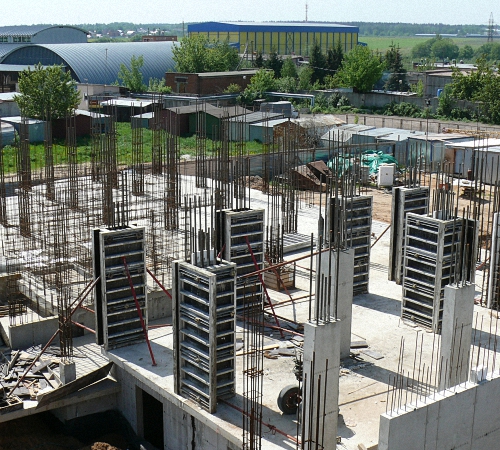

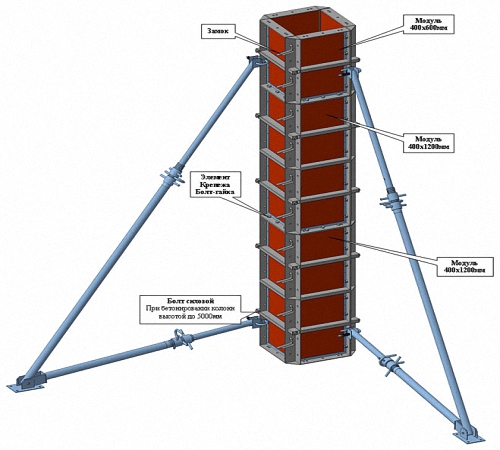

Опалубка с использованием щитов предназначается для колонн квадратной формы. Щиты, сделанные из металла, необходимо скрепить между собой, используя разные предметы фиксации. В середину щитов важно поместить фанеру ламинированную. Далее, заливается бетонный раствор после застывания, которого опалубку можно убрать и переместить на другую рабочую площадку.

Подобный вид выполнения работ имеет балочно-ригельная опалубка колонн, для выполнения которой нужно использовать такие изделия:

• щиты;
• ригели из стали;
• балки.

Данный вид конструкции позволит образовать надежную опалубку разной высоты. Как правило, такая схема используется для возведения круглых стен, колонн, мостов, а также для формирования больших вертикальных поверхностей. Технология выполнения опалубки напоминает схему сборки детского конструктора, а все детали фиксируются с помощью распорок.

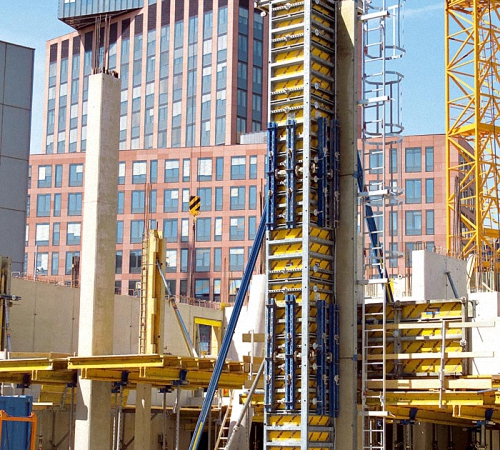

Стальная опалубка колонн предназначается для изделий квадратной и круглой формы. Главная характеристика конструкции заключается в том, что после ее использования необходимо проводить чистку и смазку секций. Этот вид опалубки имеет большой вес, как и щитовой, поэтому для перемещения необходимо использовать услуги подъемных машин.

Более доступным и легким вариантом является пластиковая опалубка для колонн. Главным недостатком изделия считается ненадежность конструкции, а для осуществления работ потребуется обратиться за помощью специалистов. Работать с этим видом опалубки советуется осторожно и специальными инструментами, чтобы не повредить стенки. Все элементы пластиковой конструкции соединяют между собой с помощью разных деталей.

Существует еще один вид опалубки, который является несъемным. Применение этого вида конструкции осуществляется редко, однако, такая схема сооружения довольно популярная среди строителей. Все блоки и заготовки для сборки опалубки изготавливаются на специальных станках. Таким образом, создаются изделия с тонкими стенками, которые являются достаточно прочными и надежными.

Элементы для опалубки делаются из высокопрочного бетона. Технология приготовления раствора предвидит использование цемента, песка и воды. Особенность приготовления бетона заключается в уплотнении пор с применением проката. Таким образом, из раствора вытесняется вся жидкость, что повышает свойства морозостойкости и прочности бетона. Изделия для опалубки, изготовленные таким способом, имеют повышенную устойчивость к перепадам температуры и влажности.

Установка опалубки колонн: особенности монтажа и демонтажа

Прежде чем рассмотреть технологию монтажа для определенного вида опалубки, необходимо изучить стандартные характеристики выполнения работ. Перед установкой опалубки на поверхность из бетона, необходимо сделать разметку параметров колонны. Как правило, колонна должна устанавливаться вокруг заранее подготовленного каркаса из арматуры. Все работы важно осуществлять, используя проектную документацию. Щиты для опалубки необходимо собрать в г-образной форме, которые фиксируются с помощью гаек и шкворня или чрез уголок, то определяется типом колонны. Второй и другие ярусы сборки конструкции необходимо собрать, используя передвижную вышку-туру или строительные леса.

Если высота опалубки круглых колонн имеет показатель выше 4,2, то важно монтировать на колонну специальный ригель, который будет выравнивать конструкцию. Установленную колонну необходимо проверить на вертикальное положение, что осуществляется с помощью раскосов или толперов. Раскос складывается из нижней и верхней области изделия, а также специального соединителя. Последний нужно монтировать в поверхность из бетона, далее, верхняя часть присоединяется к высшей точке фиксации колонны, а нижняя к нижней. Используя специальные инструменты и гайки колону следует выровнять и зафиксировать в вертикальном положении.

Особенность демонтажа опалубки можно делать, когда бетон окончательно высохнет. В первую очередь, необходимо удалить раскосы опалубки, после чего демонтируются замки с верхней части и убираются щиты.

Важно знать! Если высота монтированной колонны составляет больше трех метров, то бетоны раствор нужно подавать через специальное окно. В следующем ярусе необходимо снять один из щитов, что образует окно необходимых размеров. Далее, щит устанавливается на прежнее место, после чего бетонный раствор попадает через верхнюю часть опалубки колонны.

Пошаговая инструкция монтажа щитовой опалубки для колонн своими руками

Процесс установки необходимо начинать с разметки рабочей области. Важно, чтобы она совпадала с параметрами ранее возведенного каркаса и арматуры:

2. После этого, собирается опалубка из щитов с одной стороны, а все детали конструкции важно зафиксировать с применением замков.

4. Определив толщину заливки бетонной стены нужно установить следующую стену опалубки такой же технологией.

5. В верхней части опалубки важно монтировать ходовую консоль.

6. После выравнивания всех стен конструкции, можно приступать к дальнейшим работам по установке колонны и заливки основания.

Важно знать! Чтобы правильно установить щиты с одной стороны необходимо использовать ригеля, которые позволят выровнять опалубку.

Способ демонтажа заключается в осуществлении работ в обратном порядке: вначале удаляют ходовые консоли и раскосы толперы. После этого демонтируются замки с верхней области конструкции, и проводится удаление щитов опалубки.

Инструкция монтажа балочно-ригельной опалубки

Балочно-ригельная опалубка представляет собой конструкцию, которая складывается из балок и ригелей. Все детали скрепляются с помощью зажимов. Основным материалом, используемым в работе, является дерево, поэтому все работы не являются трудоемкими. Этот материал имеет низкую теплопроводность, в отличие от алюминиевой опалубки колонн.

Подобная схема сборки опалубки имеет много достоинств, что обозначается надежностью, прочностью и простотой, используемой конструкции. Проведение работ не требует значительных затрат, при этом, что опалубка считается универсальной. Используя, этот вид возведения конструкции, можно бетонировать колонны разных размеров. Также, используя балочно-ригельную схему опалубки можно возводить бетонные стены разных параметров. Для укрепления и формирования опалубки рекомендуется использовать только шуруповерт и молоток.

Преимущества опалубки:

• применяется для установки колонн и стен разной высоты и размеров;
• предназначается для опалубки зданий разных форм, например, радиусных, круглых и наклонных без лишних растрат;
• позволяет получить хорошей качество бетона на поверхности опалубки;
• используя этот вид сборки конструкции, удастся уменьшить количество зазоров и стяжек;
• опалубка способна выдержать большую нагрузку бетона, примерно до 10 т/кв. м.

Подробная инструкция сборки балочно-ригельной опалубки имеет такую последовательность:

1. Подготавливаем рабочую площадку для установки опалубки.

3. На ригели перпендикулярно укладываются балки для опалубки необходимой длины.

4. Эти балки необходимо присоединить к ригелю, используя специальные зажимы.

5. Приблизительное расстояние между балками должна составлять от 20 до 40 см, что определяется проектной документацией.

Важно знать! При укладке балок необходимо следить за тем, чтобы они не совпали с точками для крепления под стяжные винты. На установленные балки нужно положить листы фанеры ламинированной, при этом место стыков должно находиться посредине балки. Фанера фиксируется к балкам с применением саморезов, которые вкручиваются через каждые 35-40 см. Длина крепежного изделия должна составлять 50 или 60 мм. Область установки саморезов можно зашпаклевать, что продлит срок годности фанеры для дальнейшего использования.

Существуют разные варианты монтажа опалубки, однако, не все работы можно осуществить своими руками. Технология установки для каждого типа конструкции определяется высотой и сечением колонн. Чтобы лучше изучить схему проведения работ по опалубке, рекомендуем посмотреть видео, представленное в конце статьи.

Монолитные колонны – часть здания, вертикальные несущие элементы. На колонны опирают балконы, террасы, перекрытия . Помимо основных функций, колонны являются декоративным элементом, украшают входную группу здания и фасад.

Колонны принимают и передают нагрузку от вышерасположенных элементов на фундамент строения. Железобетонные столбы связывают конструкцию, служат опорой этажей.

Архитектурный термин «колонна» относится непосредственно к средней части, опорному столбу . Выступы в верхней части столба для опоры перекрытий или ригелей называют капителями или консолями . Иногда встречается подколонник, стакан для крепления к столбчатому фундаменту.

Виды и типы

Бетонные колонны подразделяют по типу сечения, способу производства .

По типу сечения подразделяют квадратную, круглую или прямоугольную форму.

По способу производства классифицируют элементы заводской готовности , поставляемые на объект готовыми конструкциями или возводимые на строительной площадке, монолитные колонны.

Особенности устройства монолитных колонн

Перед производством работ подготавливают площадку, необходимые материалы, инструменты, конструкции. Площадка , размечивается.

Затем переходят непосредственно к строительству:

• собирают опалубку;
• монтируют арматурный каркас;
• заливают бетонную смесь;
• осуществляют процедуры ухода за бетоном;
• выдерживают время для набора прочности смеси;
• распалубливают конструкции.

Монолитные железобетонные колонны рассчитывают на стадии проектирования . Сечение и форма колонны, диаметр арматуры, марка используемого будут зависеть от количества планируемой нагрузки, включая собственный вес элемента.

Важно! Недостатки монтажа и просчёты приводят к разрушению конструкции. При недостатке сечения возникает деформация продольного изгиба, колонна искривляется под нагрузкой.

Подготовка инструментов и материалов

Потребность в материалах и инструментах выясняется на стадии подготовки к работам. Из инструментов понадобятся:

• металлический угольник , уровень для проверки вертикальности и горизонтали поверхностей;
• стальной прут , поможет выпустить воздух;
• шуруповёрт для крепления опалубки;
• вибратор уплотняет смесь;
• сборная опалубка из щитов, подпорок.

Бетонная смесь поставляется к месту стройки в готовом виде или смешивается непосредственно перед укладкой с помощью бетономешалки. Для приготовления берут одну часть цемента, добавляют две части песка, перемешивают с двумя частями щебня и двумя частями гравия. Замешивая сухую смесь с водой, добиваются пластичного бетона однородной консистенции.

Кроме бетонной смеси необходимы следующие материалы:

• гвозди, саморезы для крепления опалубки;
• арматурные стержни расчётного сечения и длины;
• стальная проволока;

Установка опалубки

Опалубка устанавливается в проектное положение. Щиты выравниваются по вертикали и укрепляются с помощью подкосов, деревянных распорок . Подкосы якорятся с помощью опорных блоков в двух направлениях, чтобы исключить сдвиг.

При бетонировании высокой колонны процесс установки опалубки несколько отличается от обычного. Три стороны формы монтируются, а четвёртая грань закрывается по мере наполнения опалубки бетоном.

Армирование

Связывая между собой пруты, получают жёсткий объёмный каркас для укрепления бетона. Количество продольных стержней в каркасе 4-6 шт. Для квадратного сечения достаточно четырёх прутов по углам элемента, для прямоугольной формы длинную сторону дополнительно усиливают. Поперечное связывание арматуры применяют при устройстве колонн длиной до 2 метров.

Каркас, превышающий длину 2 м, обвязывается короткими стержнями поперёк, с шагом 20-50 см, принятым при расчёте соответственно планируемой нагрузке.

Капители укрепляют арматурной сеткой.

Толщину прута сетки принимают от 15 мм, размер ячейки 10 х 10 см.

Армирование подколонника происходит укладкой сетки в каждую ступеньку, размеры и количество сеток берется из проекта.

Бетонирование

После монтажа опалубки и арматурного каркаса приступают к бетонированию, которое производят послойно , слоями толщиной 0,3-0,5 м, не допуская схватывания предыдущего слоя. До верха опалубки не доливают 50-70 мм раствора.

Для усадки бетона в колоннах выше 5 метров устраивают технологические перерывы от 40 мин до 2 часов.

При механизированной подаче готовой бетонной смеси скорость подачи снижают для избежания расслоения. Из смеси выпускают воздух стальными прутами, бетон уплотняют ручными вибраторами . В местах, недоступных для вибратора, бетон уплотняют вручную, тщательным штыкованием.

По завершению работ производят сезонный уход за бетоном.

Демонтаж опалубки

Срок набора бетоном 100% рабочей прочности составляет 28 календарных дней . Показатель может варьироваться от окружающих условий – температуры, влажности, комплекса работ по уходу. Средний период выстаивания монолитных колонн перед распалубливанием составляет 7-10 дней в летний период. Этот срок позволяет сформироваться углам и боковым граням.

Обратите внимание

Колонны в конструкции здания выполняют как декоративную функцию, так и практическую – они являются важным несущим элементом здания. А поскольку по умолчанию предполагается, что опоры будут сильно нагружены, то естественно они должны быть сделаны в максимальном соответствии со всеми существующими нормами и правилами.

В этой статье мы расскажем о том, как правильно заливаются бетонные колонны, что тут важно учитывать и чего делать категорически не рекомендуется.

Начнем с того, что разберемся в классификации этих ЖБИ и требованиям к ним.

Виды изделий

Данные конструкции разделяются, прежде всего, на такие основные категории:

1. Круглые;
2. Прямоугольные;
3. Квадратные.

Кроме того имеются различия и в технологии производства.

Отдельно стоит рассмотреть классификацию готовых ЖБИ такого типа – все данные предоставлены в таблице ниже.

Исходя из таких параметров и нужно выбирать готовые сборные колонны.

Поскольку установку готовых изделий рассматривать мы не будем, а вот об устройстве монолитных опор поговорим подробно, то стоит разобраться в требованиях к таким опорам.

Требования к должным быть легко предсказуем, масса должна быть пластичная, а в застывшем виде прочная.

На показатель , а также характеристики используемой арматуры.

В частности металл должен обладать такими свойствами:

1. Хорошей свариваемостью;
2. Низким уровнем вероятности появления коррозии;
3. Усталостной прочностью;
4. Отличным уровнем сцепления со структурой бетонной массы.

И естественно, чтобы изготовление колонн из бетона прошло успешно, необходимо учитывать и все сопутствующие факторы:

1. Этажность объекта , на котором устанавливаются опоры;
2. Назначение объекта – ведь от этого напрямую зависит уровень будущей нагрузки на колонны;
3. Тип грунта на объекте;
4. Климатические особенности региона, на котором ведется стройка .

Совет: для того чтобы изготовить по-настоящему качественную опору из железобетона, стоит ознакомиться с информацией, которая содержится в ГОСТах 23009-78, 18979-90, 25628-90 и 23899-79. В этих документах можно найти общие сведения о правильном изготовлении ЖБИ и колонн в частности.

В принципе с обзором изделий мы закончили, можно переходить непосредственно к их сборке и заливке.

Итак, краткая пошаговая инструкция по монтажу опор для зданий.

Монолитные опоры своими руками

Прежде чем начать, стоит отметить один важный момент – рассматривать мы будем самый простой способ сборки, который спокойно можно реализовать самостоятельно. При строительстве частного дома, например.

Публиковать обзор по самостоятельной заливке столбов для строительства завода не имеет смысла, согласитесь. Как минимум потому, что все равно в одиночку справиться с таким объектом не получится – придется привлекать много высококвалифицированных специалистов, которые и сами знают, как выполняются подобные задачи.

Подготовительные работы и устройство основания

В принципе подготовка тут заключаются в основном в том, что нужно освободить все пространство вокруг будущих опор, чтобы была возможность быстро и качественно собирать опалубку.

А вот с фундаментом все посложнее. Как минимум потому, что бывают ситуации, когда столб нужно установить на плиту перекрытия или обычную стяжку – в этом случае фундамент почти всегда невозможно организовать.

Поступают обычно так – делают опоры с так называемой пяткой из бетона, по углам которой имеются отверстия для болтов. Этими болтами пятка крепится к горизонтальному основанию, за счет чего и удерживается вертикаль столба.

Обратите внимание! Заливка колонн бетоном по такой технологии автоматически подразумевает то, что плита перекрытия или пол имеют очень высокий уровень прочности. Если, например, стяжка тонкая, а под ней рыхлый грунт, то, конечно, опора прочно стоять не будет. Поэтому обязательно учитывайте все особенности конкретного объекта.

Теперь разберемся со способом установки опоры на фундамент.

Если есть возможность углубиться в грунт и залить основание, то порядок его устройства должен быть примерно такой:

1. В земле выкапывается яма с шириной сторон метр на метр и глубиной тоже один метр (с поправкой на глубину промерзания грунта).
2. На дно засыпается щебень, который затем трамбуется.
3. Стенки и дно ямы закрываются рубероидом – это будет гидроизоляционный слой, за счет наличия которого фундамент колонны прослужит на порядок дольше.
4. На плоскости рубероида, на дне собирается горизонтальный каркас из арматуры. К этому каркасу крепятся вертикальные прутья металла, которые как бы выходят вверх (выше уровня земли) из центра ямы.

1. Дно заливается бетоном. Толщина слоя должна быть примерно сантиметров 15-20.
2. После того, как масса застынет, из оцинкованной стали делается опалубка в форме цилиндра, который ставится на дно так, чтобы вертикальные прутья оказались по его центру. Диаметр цилиндра должен быть равен диаметру будущей колонны. Допускается отклонение в большую сторону, но никак не в меньшую.
3. Внутрь цилиндра заливается бетонная смесь, а все пространство между оцинковкой и грунтом засыпается землей.

Как видите, в итоге получается своеобразная бетонная «пятка», которая и не проседает, и не кренится – ее сдерживает вес грунта вокруг цилиндра.

Обратите внимание на то, что опалубка в форме цилиндра приведена как пример – если колонна будет прямоугольная или квадратная, то опалубку соответственно можно делать такой же. То есть не из гибких материалов, а, например, из дерева.

Если фундамент готов и из него выступают по вертикали металлические прутья, то можно начинать непосредственно изготовление колонн из бетона.

Сборка металлического основания и установка бортиков

По сути, все работы, которые выполняют до заливки основного количества смеси – это монтаж металлического каркаса колонны и опалубки.

Каркас монтируется из толстой арматуры, а опалубка может состоять из, например, таких материалов:

• Из деревянных щитов и досок;
• Из листов оцинковки;
• Из пластика и т.п.

Тут важно чтобы опалубка получилась максимально ровной, чтобы потом плоскость или форму колонн не пришлось срезать, выравнивать или наращивать штукатуркой. Если получится неровно – большой беды это не принесет, но возни с отделкой однозначно добавится.

В качестве наглядного примера рассмотрим самый сложный вариант опалубки — для опор круглой формы.

Делается каркас и окантовка примерно так:

1. К прутьям, которые выступают от фундамента, подвязывается стальной проволокой (тоже вертикально) максимально длинная арматура. Нужно сделать все так, чтобы вертикаль в итоге состояла из несколько параллельно идущих прутьев. При этом металл нельзя располагать впритык друг к другу – между линиями должно быть расстояние сантиметров в 5 как минимум.

Важно! Учитывайте и то, что арматура должна проходить на примерно одинаковом расстоянии от центра будущей колонны и от ее краев – это напрямую влияет на несущие способности изделия. Если этого не сделать, то получится что центральная ось прочная, а края слабые или наоборот.

1. Когда собран каркас нужной высоты, арматура как бы оборачивается листами оцинкованной стали, которые ставятся друг на друга. При этом перед тем, как устанавливать верхний «цилиндр» — внутри нижнего устанавливаются распорки, за счет которых линии металлического каркаса как бы фиксируются на одном месте на нужном расстоянии от краев опалубки.

В принципе допускается монтировать не всю опалубку сразу. То есть можно сначала поставить одну секцию, залить ее, а уже после первичного схватывания смеси смонтировать следующий уровень.

Здесь есть один трудный момент – заливка подразумевает, как правило, то, что на опалубку будет какое-то время давить жидкая смесь, которая много весит. А это означает то, что листы оцинковки может «повести», что приведет к деформации формы колонны. Поэтому старайтесь крепить листы «на совесть».

Если каркас собран и опалубка установлена, то в ее внутреннее пространство заливается бетон. После его высыхания бортики снимаются и опора, по сути, готова к дальнейшей отделке.

На этом наш обзор закончен. Теперь давайте подведем итоги.

Вывод

Мы детально разобрались в классификации колонн и в том, какими способами они могут делаться. Кроме того рассмотрели в какой последовательности и как заливаются колонны из бетона своими руками. Надеемся, что информация пригодится вам на практике.

Ну а если хотите узнать еще больше, то искренне советуем просмотреть дополнительное видео в этой статье.

Колонны представляют собой несущие инженерные конструкции, которые обеспечивают сооружению вертикальную прочность и жесткость. В зависимости от образуемого уровня несущей способности и способа изготовления, на сегодняшний день сооружается несколько видов колонн: металлические, сборные и монолитные. Как один из основных способов возведения колонной конструкции, заливка колонн бетоном считается наиболее распространенной.

Возведение колонн помогает сократить сроки строительства.

Поэтому самыми популярными, экономически выгодными и часто используемыми при самостоятельном строительстве являются монолитные колонны. Достоинствами металлических стоек и монолитных колонн считаются их очень быстрое возведение, что позволяет сократить сроки строительства.

Особенности процесса

Металлические колонны устанавливаются при помощи спецтехники.

По крайним углам дома (в местах наименьшей нагрузки) колонны можно выполнить из стальных квадратных труб с общим сечением в пределах 150 мм, которые соединяются с основанием и потолочной поверхностью с помощью анкеров.

Единственным недостатком использования такого типа колонн является их достаточно сложная установка (с помощью крана). Это не всегда целесообразно при самостоятельной установке и бетонировании колонн.

В роли колонн могут также выступать небольшие по площади кирпичные стены. На верандах и крыльце можно использовать колонны из оцилиндрованного бревна или деревянного бруса. На бетонном основании их фиксируют путем установки в заранее закрепленные с помощью анкеров стальные стаканы с последующим бетонированием.

Наиболее важными колонными конструкциями в доме являются колонны, размещенные в центральной части здания.

Укладка бетонна в колонны: а- до 5 м; высотой более 5 м; в- с густой арматурой; г- схема опалубки со съемным щитом; 1 – опалубка; 2- хомут; 3- бадья; 4- вибратор с гибким валом; 5 – приемная воронка; 6- звеньевой хобот; 7- навесной вибратор; 8, 9- карманы; 10- съемный щит.

В большинстве случаев здесь выполняются колонны определенного (расчетного) сечения с металлическим армированным каркасом, которые отливаются из бетона с использованием инвентарной опалубки.

Заливка бетонных колонн – ответственное мероприятие, требующее определенных знаний и умений исполнителя работ. В идеале заливку колон бетоном необходимо производить в один прием во избежание появления промежуточных холодных швов.

При этом важно проследить, чтобы холодный шов колонны имел строго горизонтальное положение. В противном случае колонна будет подвержена разрушению.

Список инструментов

Для проведения эффективной заливки колонн бетоном понадобится следующий набор инструментов и строительного оборудования:

Бетононасос необходим при возведении колонн.

• уголок с прямым углом;
• деревянные распорки с кольями;
• уровень (можно использовать водяной);
• шурупы (по возможности с использованием шуроповерта) и гвозди;
• молоток (кувалда);
• металлическая проволока;
• армированные стержни (или сетка);
• доски с максимальной шириной (для создания щитов опалубки);
• наружный или внутренний вибраторы (или бетононасос), который по необходимости можно заменить металлическим прутом;
• рулетка;
• бетономешалка (или какое-либо оборудование для выполнения замеса бетонного раствора);
• анкерные болты;
• различные виды хомутов;
• металлический прут.

Этапы строительства

Заливка колонн бетоном подразумевает наличие следующих строительных этапов

Опалубка для колонн: щит, анкер, подкос.

Работы по армированию

При обустройстве колонн обычно используется установка вертикальной арматуры диаметром в среднем 12 мм и более, состоящая из 4 основных штыков (стержней), размещаемых в форме квадрата (по его основным углам). Для удобства установки арматуры колонн высотой более 3 м необходимо через каждые 2 м по высоте оборудовать подмости с настилом шириной более 1 м с ограждениями высотой в пределах 0,8 м. Каркасные основания колонн можно собирать разными способами.

При небольших размерах, объемах и весе каркас колонн можно устанавливать в будущий короб опалубки, что производиться вручную, путем кантования готовой конструкции каркаса. Если диаметр арматуры не более 16-20 мм и он достаточно тяжелый, то целесообразней будет предварительно собрать основание каркаса, а затем вязать его на месте, устанавливая отдельные стержни. При размещении готового каркаса колонн и его дальнейшем раскреплении используют всевозможные подпорки и доски.

В течение проведения связочных (или сварочных) работ по установке вертикальных каркасов колонн желательно на их стержнях не стоять. Между собой арматурные стержни скрепляются специальными хомутами (металлической проволокой) на определенном расстоянии друг от друга, которое составляет обычно 40 см.

Установка опалубки

В обычных случаях собирается короб опалубки с необходимыми внутренними размерами (например, 25х25 см). Крепить следует очень тщательно. Опалубка монтируется с 4-х сторон подготовленной армированной колонны.

Устанавливаются деревянные распорки с кольями со всех сторон колонны. При высоких размерах колонны опалубка монтируется с 3-х сторон, а оставшаяся сторона наращивается в процессе бетонирования. Короб конструкции опалубки (из досок, фанеры и др.) обязательно выставляется по уровню и закрепляется шурупами для удержания бетонного раствора внутри. С помощью уголка проверяется соответствие прямых углов.

Бетонирование

Имеет свои нюансы. При отливке колонн одним из главных параметров считается . Для стандартных монолитных колонн применяется бетон с подвижностью П2-П3, а при заливке колонн густоармированных конструкций желательно использовать бетон со значением подвижности П4 или же выше. Подобного типа бетонную смесь еще называют литой бетон. Данный вид бетона довольно хорошо переносит процесс укладки в опалубку даже без привлечения различных вибраторов и бетононасосов. При проведении
