Колонна представляет собой несущее инженерное сооружение, которое кроме практической функции, выполняет также и декоративное предназначение. На сегодняшнее время колонны для обеспечения вертикальной жёсткости здания, могут быть изготовлены из металла или железобетона.

В свою очередь железобетонные конструкции, получили наибольшее распространение в связи с различного рода преимуществами. По этой причине, при изготовлении колонн своими руками, наибольшее предпочтение отдаётся изделиям из бетона. О том, как производится бетонирование колонн и будет рассказано ниже.

Следует сразу сказать, что изготовление бетонных колонн своими руками процесс трудоёмкий и затратный, как в физическом плане, так и в финансовом. Перед тем как начать делать жби колонны следует максимально изучить соответствующую технологию, посмотреть видео в интернете и подготовить необходимый для данной работы инструмент.

Затем потребуется определиться с формой будущей колонны, поскольку она может быть: круглой, прямоугольной, либо же квадратной. Из инструментов, для изготовления колонн, в первую очередь понадобятся:

1. Строительный уровень;
2. Отвес;
3. Молоток и ножовка по дереву;
4. Болгарка;
5. Рулетка;
6. Бетоносмеситель;
7. Лопаты и другие приспособления для работы с раствором.

Из материалов нужны будут:

1. Доски для изготовления опалубки;
2. Арматура (12мм) или металлическая сетка;
3. Вязальная проволока;
4. Анкерные болты;
5. Хомуты.

Строительство колонны своими руками делится на такие этапы — армирование, установка опалубки и бетонирование собранной конструкции. Рассмотрим каждый из вышеперечисленных этапов по порядку.

Для армирования ЖБИ колонн используется арматура не менее 12 мм. Ещё перед началом сборки опалубки, собирается металлокаркас по форме квадрата, состоящий из четырёх основных прутьев по углам. Если колонна будет иметь высоту более чем 3 метра, то обязательно делаются через каждые два метра специальные отмостки.

Когда колонна имеет небольшую высоту, то металлокаркас может быть установлен в предварительно собранном виде, сразу же в опалубку, после её монтажа. Друг с другом арматура скрепляется либо вязальной проволокой, либо же специальными хомутами, предназначенными для этих целей.

Опалубка для бетонирования колонн, как правило, собирается из досок, по предварительно вымеренным внутренним размерам. Следует учитывать большую нагрузку на опалубку при заливке бетоном, поэтому раскреплять доски при её сборке требуется очень тщательно.

Обязательно с боков собранной опалубки, перед заливкой её бетонным раствором, следует установить откосные опоры. Если колонна будет иметь большую высоту, то её наращивание производится во время заливки бетоном, и также с обязательным монтажом откосных распорок.

Бетон для заливки колонн используется не такой, как например, при строительстве монолитного фундамента. Основным его параметром в данном случае является подвижность. Для большинства колонн применяется бетонный раствор с подвижностью П2, а при заливке густоармированных, используется бетон с подвижностью не менее чем П4.

Важным процессом при бетонировании колонн является утрамбовка бетонной смеси, которая производится таким специализированным оборудованием как глубинные и наружные насосы. При изготовлении же бетонных колонн своими руками, избавиться от воздушных пробок в бетоне позволяет простукивание стен опалубки молотком.

В процессе бетонирования колонн, всё время необходимо следить за тем, не сместился ли металлокаркас внутри установленной опалубки. При необходимости следует корректировать его месторасположение строго вертикально и по её центру.

Бетон для заливки колонн своими руками состоит из цемента марки не ниже чем М400, песка и гравия. Если же говорить о его пропорциях, то выглядят они следующим образом — на 1 часть цемента, требуется 1 часть песка и 4 части гравия.

Колонны из бетона представляют собой несущие конструкции, обеспечивающие зданиям вертикальную жесткость. По типу колонна бывает монолитная и металлическая, выбор которой зависит от требуемой несущей способности. Предназначение колонн – это служить опорой для верхних этажей, балконов, террас и других элементов построек. Бетонные колонны возможно изготовить своими руками, это могут быть обычные элементы из квадратной трубы или более оригинальные красивые конструкции, которые способны придать изюминку внешнему виду зданий.

Назначение

Колонна предназначена для декоративного оформления построек, а также выполняет функцию несущего элемента сооружений. Их монтируют на балконах, террасах, верандах, крыльце, в роли подпоры для поддержки перекрытий, для интерьера помещений и приусадебного участка. Из-за большой нагрузки на опоры их изготавливают, максимально придерживаясь, соответствия существующих норм и правил.

Виды

Бетонным колоннам присущи следующие виды:

• квадратные;
• круглые;
• прямоугольные.

При работе с бетонной колонной различных видов выделяют следующие типы производственной технологии:

• Сборные опоры представляют собой изготовленные на заводах конструкции, которые транспортируются на место работы, где происходит их установка. В сборных колоннах есть следующие преимущества: относительно низкая цена, скорость монтажа, быстрота высыхания раствора.
• Монолитные. Заливка в формы осуществляется на строительном объекте. При работе с монолитными колоннами выделяют следующие преимущества: возможность следить за качеством укладки бетонного раствора, отсутствие протекания смеси. Из недостатков наблюдают: долгое время на изготовление, выжидание застывания смеси в форме.

Особенности установки

Необходимо помнить о соблюдении правил установки.

Квадратные опоры устанавливают по краям углов зданий и сооружений, крепят анкерами к потолку и основанию конструкции. Однако стоит обратить внимание, что установка своими руками квадратной трубы имеет трудоемкий и сложный процесс, поэтому опытные строители не рекомендуют заниматься монтажом такого вида колонн собственноручно. Опорные конструкции могут быть в виде кирпичной стены небольшой площади. На крыльцах или веранде устанавливают опоры из дерева или бревна.

При монтаже опорного элемента в бетонное основание, сначала крепят анкерами стальные стаканы, а потом устанавливают опору и бетонируют. Большое значение в строительстве домов играют опорные конструкции, размещенные в центре сооружения. В этом случае применяются колонные опоры с расчетным сечением металлической арматуры и с последующей заливкой бетонным раствором и установкой опалубки.

Бетонирование колонных элементов своими руками является важным мероприятием, которое следует выполнять с ответственностью и имея определенный багаж знаний и навыков по производству работ. Бетонирование в формы осуществляют беспрерывно, соблюдая горизонтальность положения, что поможет избежать образования промежуточных стыков холодка и убережет конструкцию от разрушения.

Этапы строительства

Строительство бетонных опор состоит из следующих этапов:

• перед началом работ подготавливают нужные инструменты и материалы;
• очищают поверхность от строительного мусора;
• приступают к монтажу опалубки;
• проводят работы по армированию;
• далее следует залить бетонный раствор и после его высыхания провести демонтаж опалубки.

Бетонная смесь должна иметь пластичную консистенцию и после застывания быть прочной. На прочность конструкции влияют составляющие бетонного раствора и технические характеристики арматуры, которая должна иметь следующие свойства:

• прочность;
• легкость сваривания;
• малую возможность образования на изделии коррозии;
• хорошую адгезию.

Подготовка инструментов и материалов

Для качественной заливки опорной конструкции бетонным раствором понадобятся следующие инструменты, оборудования и материалы:

• бетононасос;
• прямоугольный уголок;
• молоток;
• строительный уровень;
• проволока из металла;
• деревянные распорки;
• армированная сетка;
• гвозди и шурупы;
• широкие доски;
• вибраторы;
• прибор для перемешивания бетонной массы;
• рулетка;
• стальной прут;
• анкера;
• вода;
• цемент;
• песок;
• известь.

Установка опалубки

Крепят опалубку, соблюдая прочность и надежность конструкции. Установка формы происходит с четырех сторон опоры с помощью распорок из дерева. Если колонна высокая – опалубку крепят с трех сторон, а четвертая сторона наращивается при . Монтируя форму, соблюдают ровность сооружения, которую проверяют строительным уровнем. Выравненную опалубку , с помощью которых держится смесь бетона внутри изделия. Далее проверяют прямоугольным уголком соответствие углов.

Армирование

Устанавливая колонну, применяют вертикальные арматуры, диаметр которых около 1,2 сантиметра и больше. Состоит вертикальная арматура из четырех стержней, которые располагаются по углам формы квадрата. Для облегчения монтажа арматуры, высота которой больше трех метров, оборудуют настилы с шагом в два метра.

Каркас опор собирается различными методами. Имея небольшие размеры, вес и объем опорной конструкции, каркас монтируют в будущую форму опалубки, выполняя работы своими руками методом кантования готового каркаса. При большом весе арматуры, ее основание собирают предварительно и связывают прутья уже на месте работы, где и устанавливают отдельные стержни. Размещая готовую конструкцию, применяют разнообразные доски и подпорки. Крепление друг с другом стержней арматуры происходит металлической проволокой, придерживаясь расстояния около сорока сантиметров.

Опалубка колон предназначается для формирования области квадратной или прямоугольной области, что позволит правильно монтировать колону. Существуют разные виды опалубки, которые предназначаются для определенных видов строительных работ. В данной статье мы рассмотрим особенности и параметры монтажа опалубки для колонн с подробной пошаговой инструкцией.

Виды колонн

Главным предназначением создания опалубки является формирование определенной формы для колонн нужной высоты и параметров. Существует два виды проведения работ, первый с которых предвидит установку для универсальных колонн, а второй формирование опалубки колонн с фиксированным сечением. При осуществлении монтажа нужно помнить об особенностях установки дополнительных щитов.

Ранее, колоны использовались в качестве декоративного элемента зданий. Однако, в современном мире этот вид изделия предназначается в качестве опорных элементов для разных видов построек. Выделяют несколько видов колонн, что отличаются по геометрической форме:

• круглые или цилиндрические;
• квадратные;
• многогранные;
• прямоугольные.

Стоит отметить, что универсальная опалубка колонн осуществляется для разных видов колонн и предвидит установку стандартных щитов со специальными отверстиями под шкворень, шаг для которых имеет 5 см. Для фиксированной схемы монтажа необходимо крепить колону, используя четыре угловых элементы и некоторые замки для опалубки.

Предназначение опалубки и требования к изделию

Опалубку стен и колон осуществляют для заливки бетонного основания под опорные элементы. Это необходимо для того, чтобы смесь не растекалась и после затвердения имела квадратную или иную форму. Без проведения этого этапа работ провести монтажа колонны практически невозможно. Специалисты выделяют некоторые требования к проведению опалубки:

• соблюдение размеров конструкции;
• устойчивость и прочность установленного изделия;
• образование формы, через которую не будет вытекать раствор;
• гладкая внутренняя сторона;
• проведение демонтажа не является трудоемким.

Опалубка для колонн: одноразовая, многоразовая, несъемная

Наиболее простым и удобным вариантом проведения работ является сооружение одноразовой опалубки. Это конструкция складывается из картона, который навивается по спирали. Изделие для опалубки имеет водоотталкивающие свойства, что не позволяют раствору пропитываться в структуру картона. Внутри картонной опалубки для колонн можно положить пленку ПВХ с более толстыми стенками.

Приблизительный диаметр такой опалубки может составлять от 20 до 115 см, а максимальная длина изделия может составлять 12 метров. В зависимости от параметров колонны, высота опалубки может меняться, а также толщина стенок. Например, в нижней части конструкции толщина стенок может быть большей, что определяется максимальной нагрузкой бетонного раствора. Технология проведения работ не является сложной, при больших объемах установки можно использовать подъемные механизмы. Для выполнения монтажа может быть достаточно только двух человек.

Иным вариантом устройства опалубки колонн является сооружение многоразовой конструкции. Как правило, опалубку можно будет использовать несколько раз для монтажа нескольких колонн. Выделяют такие особенности выполнения работ:

• необходимость сооружения опалубки на строительной площадке;
• заливки в конструкцию раствора из бетона;
• выдерживание нескольких дней до полного высыхания бетона;
• снятие конструкции опалубки и установки ее в ином месте.

При выполнении таких работ необходимо помнить о соблюдении правил установки колонны. При выборе многоразовой опалубки колонн и перекрытий необходимо просчитать высоту изделия, которая не должна быть выше обозначенных форм. При выборе такой формы опалубки, заливка уже не будет монолитной. Поэтому, стоит внимательно ознакомиться с требованиями и характеристиками осуществления этого вида опалубки с соблюдением высоты колонны.

Многоразовая опалубка является дорогостоящей, нежели одноразовая, что определяется такими параметрами:

• Нужные затраты на хранение конструкции.
• Транспортировка опалубки для установки иных видов колонн и уход за ней.
• Дополнительные растраты на использование услуг подъемной техники.

Существуют разные виды многоразовой опалубки:

• щитовая конструкция;
• балочно-ригельная;
• опалубка из стали;
• пластиковая конструкция;

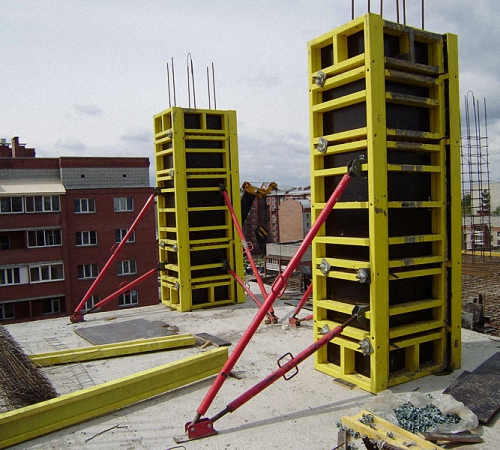

Опалубка с использованием щитов предназначается для колонн квадратной формы. Щиты, сделанные из металла, необходимо скрепить между собой, используя разные предметы фиксации. В середину щитов важно поместить фанеру ламинированную. Далее, заливается бетонный раствор после застывания, которого опалубку можно убрать и переместить на другую рабочую площадку.

Подобный вид выполнения работ имеет балочно-ригельная опалубка колонн, для выполнения которой нужно использовать такие изделия:

• щиты;
• ригели из стали;
• балки.

Данный вид конструкции позволит образовать надежную опалубку разной высоты. Как правило, такая схема используется для возведения круглых стен, колонн, мостов, а также для формирования больших вертикальных поверхностей. Технология выполнения опалубки напоминает схему сборки детского конструктора, а все детали фиксируются с помощью распорок.

Стальная опалубка колонн предназначается для изделий квадратной и круглой формы. Главная характеристика конструкции заключается в том, что после ее использования необходимо проводить чистку и смазку секций. Этот вид опалубки имеет большой вес, как и щитовой, поэтому для перемещения необходимо использовать услуги подъемных машин.

Более доступным и легким вариантом является пластиковая опалубка для колонн. Главным недостатком изделия считается ненадежность конструкции, а для осуществления работ потребуется обратиться за помощью специалистов. Работать с этим видом опалубки советуется осторожно и специальными инструментами, чтобы не повредить стенки. Все элементы пластиковой конструкции соединяют между собой с помощью разных деталей.

Существует еще один вид опалубки, который является несъемным. Применение этого вида конструкции осуществляется редко, однако, такая схема сооружения довольно популярная среди строителей. Все блоки и заготовки для сборки опалубки изготавливаются на специальных станках. Таким образом, создаются изделия с тонкими стенками, которые являются достаточно прочными и надежными.

Элементы для опалубки делаются из высокопрочного бетона. Технология приготовления раствора предвидит использование цемента, песка и воды. Особенность приготовления бетона заключается в уплотнении пор с применением проката. Таким образом, из раствора вытесняется вся жидкость, что повышает свойства морозостойкости и прочности бетона. Изделия для опалубки, изготовленные таким способом, имеют повышенную устойчивость к перепадам температуры и влажности.

Установка опалубки колонн: особенности монтажа и демонтажа

Прежде чем рассмотреть технологию монтажа для определенного вида опалубки, необходимо изучить стандартные характеристики выполнения работ. Перед установкой опалубки на поверхность из бетона, необходимо сделать разметку параметров колонны. Как правило, колонна должна устанавливаться вокруг заранее подготовленного каркаса из арматуры. Все работы важно осуществлять, используя проектную документацию. Щиты для опалубки необходимо собрать в г-образной форме, которые фиксируются с помощью гаек и шкворня или чрез уголок, то определяется типом колонны. Второй и другие ярусы сборки конструкции необходимо собрать, используя передвижную вышку-туру или строительные леса.

Если высота опалубки круглых колонн имеет показатель выше 4,2, то важно монтировать на колонну специальный ригель, который будет выравнивать конструкцию. Установленную колонну необходимо проверить на вертикальное положение, что осуществляется с помощью раскосов или толперов. Раскос складывается из нижней и верхней области изделия, а также специального соединителя. Последний нужно монтировать в поверхность из бетона, далее, верхняя часть присоединяется к высшей точке фиксации колонны, а нижняя к нижней. Используя специальные инструменты и гайки колону следует выровнять и зафиксировать в вертикальном положении.

Особенность демонтажа опалубки можно делать, когда бетон окончательно высохнет. В первую очередь, необходимо удалить раскосы опалубки, после чего демонтируются замки с верхней части и убираются щиты.

Важно знать! Если высота монтированной колонны составляет больше трех метров, то бетоны раствор нужно подавать через специальное окно. В следующем ярусе необходимо снять один из щитов, что образует окно необходимых размеров. Далее, щит устанавливается на прежнее место, после чего бетонный раствор попадает через верхнюю часть опалубки колонны.

Пошаговая инструкция монтажа щитовой опалубки для колонн своими руками

Процесс установки необходимо начинать с разметки рабочей области. Важно, чтобы она совпадала с параметрами ранее возведенного каркаса и арматуры:

2. После этого, собирается опалубка из щитов с одной стороны, а все детали конструкции важно зафиксировать с применением замков.

4. Определив толщину заливки бетонной стены нужно установить следующую стену опалубки такой же технологией.

5. В верхней части опалубки важно монтировать ходовую консоль.

6. После выравнивания всех стен конструкции, можно приступать к дальнейшим работам по установке колонны и заливки основания.

Важно знать! Чтобы правильно установить щиты с одной стороны необходимо использовать ригеля, которые позволят выровнять опалубку.

Способ демонтажа заключается в осуществлении работ в обратном порядке: вначале удаляют ходовые консоли и раскосы толперы. После этого демонтируются замки с верхней области конструкции, и проводится удаление щитов опалубки.

Инструкция монтажа балочно-ригельной опалубки

Балочно-ригельная опалубка представляет собой конструкцию, которая складывается из балок и ригелей. Все детали скрепляются с помощью зажимов. Основным материалом, используемым в работе, является дерево, поэтому все работы не являются трудоемкими. Этот материал имеет низкую теплопроводность, в отличие от алюминиевой опалубки колонн.

Подобная схема сборки опалубки имеет много достоинств, что обозначается надежностью, прочностью и простотой, используемой конструкции. Проведение работ не требует значительных затрат, при этом, что опалубка считается универсальной. Используя, этот вид возведения конструкции, можно бетонировать колонны разных размеров. Также, используя балочно-ригельную схему опалубки можно возводить бетонные стены разных параметров. Для укрепления и формирования опалубки рекомендуется использовать только шуруповерт и молоток.

Преимущества опалубки:

• применяется для установки колонн и стен разной высоты и размеров;
• предназначается для опалубки зданий разных форм, например, радиусных, круглых и наклонных без лишних растрат;
• позволяет получить хорошей качество бетона на поверхности опалубки;
• используя этот вид сборки конструкции, удастся уменьшить количество зазоров и стяжек;
• опалубка способна выдержать большую нагрузку бетона, примерно до 10 т/кв. м.

Подробная инструкция сборки балочно-ригельной опалубки имеет такую последовательность:

1. Подготавливаем рабочую площадку для установки опалубки.

3. На ригели перпендикулярно укладываются балки для опалубки необходимой длины.

4. Эти балки необходимо присоединить к ригелю, используя специальные зажимы.

5. Приблизительное расстояние между балками должна составлять от 20 до 40 см, что определяется проектной документацией.

Важно знать! При укладке балок необходимо следить за тем, чтобы они не совпали с точками для крепления под стяжные винты. На установленные балки нужно положить листы фанеры ламинированной, при этом место стыков должно находиться посредине балки. Фанера фиксируется к балкам с применением саморезов, которые вкручиваются через каждые 35-40 см. Длина крепежного изделия должна составлять 50 или 60 мм. Область установки саморезов можно зашпаклевать, что продлит срок годности фанеры для дальнейшего использования.

Существуют разные варианты монтажа опалубки, однако, не все работы можно осуществить своими руками. Технология установки для каждого типа конструкции определяется высотой и сечением колонн. Чтобы лучше изучить схему проведения работ по опалубке, рекомендуем посмотреть видео, представленное в конце статьи.

Колонны – это часто встречающийся элемент архитектуры. Они имеют разную форму и выполняют как несущие, так и декоративные функции. Опалубка колонн используется в качестве формы для их создания. Она предназначена под заливку бетоном, бывает различной формы. На практике применяют съемные и несъемные ее разновидности, которые отличаются быстротой монтажа. Универсальные балочно-ригельные конструкции позволяют на практике строить разные по форме варианты колонн. Своими руками можно как смонтировать готовые щиты, так и изготовить опалубку самостоятельно.

Разнообразие колонн по форме

Колонны – это сооружения, используемые в качестве опорных конструкций и элементов декора. Они имеют разные габариты и форму. Изготавливают их при современном строительстве часто способом заливки в заранее смонтированную форму бетона. Также их возводят из кирпича, камня, блоков из различных материалов.

По геометрической форме они бывают:

• квадратными;
• цилиндрическими (круглыми);
• многогранными;
• прямоугольными.

Если колонны выполняют функцию опор, то их часто возводят на современных стройках прямоугольной, либо квадратной формы. Их размеры определяются воздействующей нагрузкой.

Метод заливки бетоном позволяет быстро возводить конструкции данного типа. При этом используют опалубку в качестве формы. Она должна отвечать следующим требованиям:

• быть точных размеров, прочной, устойчивой;
• не иметь отверстий, сквозь которые может вытекать раствор;
• ее внутренняя сторона должна быть гладкой.

Для конструкций съемного типа учитывается еще простота монтажа и разборки.

Различие по форме колонн приводит к использованию на практике разных видов опалубки для их создания. Своими руками проще сделать конструкцию для опоры квадратной или прямоугольной формы.

Используемые виды опалубки

При частном строительстве и на больших объектах используют различные разновидности опалубки. По возможности повторного использования конструкции под заливку делятся на такие виды:

• многоразовые;
• одноразовые;
• несъемные.

Для их изготовления используют следующие материалы:

• металл: алюминий, сталь и другие;
• картон;
• пластик;
• деревянные доски и бруски;
• фанеру.

Разные виды форм под заливку монтируются по-разному, также сильно варьируется цена изделий. Выбор зависит от масштаба строительных работ.

Конструкции многоразового использования

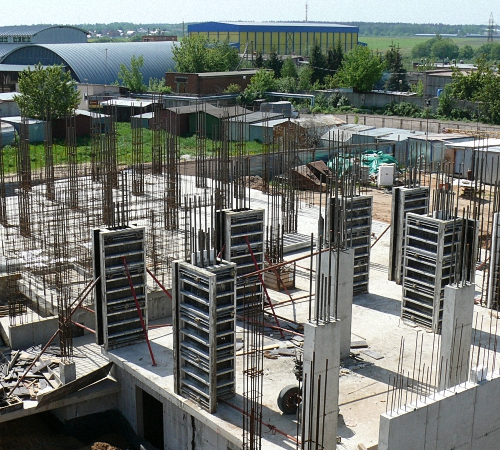

Данный вид используется при строительстве многократно. Собирают такие конструкции непосредственно на строительном участке. Затем внутрь созданной формы производят заливку бетона. После того как он застынет, опалубку демонтируют, отправляют на новую стройку, либо на хранение.

Разновидности многоразовой опалубки и их описание представлены далее в таблице.

Щитовая	Стальная	Пластиковая
состоит из алюминиевых, либо металлических щитов	используется для возведения колонн любой геометрической формы	наиболее легкая и дешевая, но самая ненадежная разновидность из всех типов многоразовой опалубки
имеет большой вес, что требует использование в работе подъемной техники	собирается из стальных щитов, соединяемых особыми фиксаторами	щиты из пластика требуется собирать аккуратно, чтобы не повредить их и элементы крепежа
служит для создания колонн, имеющих углы	сама форма и ее элементы отличаются значительной массой	данную разновидность изготавливают для постройки опор круглой, либо прямоугольной формы
щиты изнутри обшиты ламинированной фанерой	после использования требуется отчищать, смазывать ее секции	легко монтируется, демонтируется, а бетон не прилипает к пластиковой поверхности
элементы конструкции соединяются друг с другом с помощью специальных крепежей, замков	такой тип опалубки может собираться из универсальных, линейных щитов, желобов (служат для создания цилиндров), угловых конструкций	используется в основном для постройки невысоких опор

Также балочно-ригельную опалубку выделяют в одну из разновидностей многоразовой. Ее конструктивными элементами являются балки, щиты, стальные ригели. Собирается она как конструктор для детей, а удерживается системой распорок.

Балочно-ригельная разновидность является универсальной. С ее помощью создают разной формы колонны: квадратные, круглые, прямоугольные. Поверхность возведенной опоры при этом отличается высоким качеством, соответствуя предъявляемым требованиям.

Сделанные своими руками деревянные (фанерные) щиты также можно использовать многократно для отливки колонн прямоугольной или квадратной формы. Их преимущество заключается в доступности материала, простоте монтажа и изготовления. На больших стройках такие конструкции часто применяют, как вспомогательные.

Недостатком многоразовых конструкций считается несоответствие между их высотами и аналогичным параметром создаваемых колонн. Чтобы достроить опоры делают переносы элементов, что сказывается на прочности монолита. К еще одному минусу относится высокая цена изделий такого рода. Выходом из ситуации является возможность брать формы в аренду. Использование опалубки из металла отличается также трудоемкостью монтажа, расходами на перевозку.

Несъемная и одноразовая опалубка

Несъемная опалубка стоит дорого, что препятствует ее распространению. Но она отличается универсальностью, позволяя создавать более прочные и устойчивые к температурным перепадам, воздействию влаги колонны.

Элементы несъемного каркаса изготавливаются в заводских условиях на станках из бетона, либо пенополистирола. Из первого материала создают по специальной технологии надежные тонкостенные изделия.

Продукция из пенополистирола собирается с помощью замков: с одной стороны паз, а с другой – шип. Образующиеся при стыковке швы заполняются пеной монтажной. Конструкцию из пенополистирола просто собрать своими руками. Дальнейшая ее отделка после заливки также не составляет труда.

Одноразовая разновидность опалубки используется больше 50 лет. Она является самым доступным по цене, дешевым вариантом. Материалом для ее производства служит картон. Его закручивают по спирали вокруг вала на станке и пропитывают клеящим составом, значительно повышающим прочность создаваемой формы под заливку.

Под заливку круглых колонн продукцию выпускают диаметрами от 0,2 м до 1,2 м. Поверхность внутри картонных труб может быть с рисунком, либо гладкой. Также изготавливают каркасы для возведения опор прямоугольной формы.

Плюсами одноразового варианта каркаса под заливку являются:

• низкая стоимость;
• небольшая масса;
• легкость установки и демонтажа.

После того как бетон наберет требуемую прочность, картон удаляют, затем утилизируют. Поверхность отлитой опоры получается гладкой, дальнейшее выравнивание не требуется.

Благодаря универсальности несъемные каркасы приобретают популярность в среде строителей. При этом смонтировать самостоятельно можно достаточно легко конструкцию из пенополистирола. Картонные формы являются доступным, бюджетным вариантом. Но следует учитывать, что ограничение по высоте для них составляет 12 м.

Монтаж опалубки своими руками

Многоразовая, одноразовая, несъемная опалубка для колонн устанавливается различными способами. Также появляются новые разновидности каркасов под заливку с упрощенной технологией монтажа.

Тяжелые конструкции используются на больших строительных объектах. Для их монтажа требуется грузоподъемные механизмы и техника для перевозки. Сборку металлических каркасов часто проводят по чертежам специально обученные рабочие, потому что требуется знать технологию, правила безопасности, уметь читать техническую документацию.

Для установки более простых каркасов достаточно ознакомиться с инструкцией, правильно соединять их элементы.

Самостоятельно можно изготовить и установить форму под заливку опор из фанеры, либо досок и брусков. Данный вариант создается требуемых параметров на месте строительства. Щиты изготавливают нужной высоты, устанавливают на место, различными способами соединяют друг с другом, например, просто сбивают гвоздями.

Если необходимо построить несколько колонн одинакового внешнего вида и размеров, то обязательно следует следить за тем, чтобы шаблоны не отличались друг от друга.

При самостоятельной сборке щитов нужно предусмотреть «окна» (на высоте 1,5 м) для добавления бетона, а также проемы в верхней части под балки.

Для монтажа своими руками подходит пластиковая, одноразовая картонная опалубка, деревянные щиты, потому что в этом случае не требуется наличия специальных навыков от строителей.

Процесс создания и установки деревянной опалубки показан в видео ниже.

Выбор варианта для практического применения определяется объемами работ. Металлическая опалубка является самой надежной и широко используемой на масштабных стройках. Картонные формы – самые дешевые, непрочные. Щиты из фанеры и дерева применяют при возведении построек частного сектора, потому что их легко можно сделать своими руками, но использование готовых изделий ускоряет рабочий процесс, гарантирует качественный результат.

Колонны со сторонами сечения от 0,4 до 0,8 м при отсутствии перекрещивающихся хомутов бетонируют без перерыва участками высотой не более 5 м, свободно сбрасывая в опалубку бетонную смесь непосредственно из транспортной тары. При спуске бетонной смеси с большей высоты применяют звеньевые хоботы.

Колонны со сторонами сечения менее 0,4 м и колонны любого сечения, имеющие перекрещивающиеся хомуты, которые вызывают расслоение бетонной смеси при ее падении, бетонируют без перерыва участками высотой не более 2 м. В этом случае бетонную смесь подают через окна, устраиваемые в боковых стенах опалубки. Уплотняют бетонную смесь глубинными или наружными вибраторами. Следующие по высоте участки бетонируют только после устройства рабочего шва.

При бетонировании колонн нижнюю часть опалубки заполняют на высоту 10-20 см цементным раствором состава 1:2-1:3 во избежание образования дефектного бетона со скоплениями крупного заполнителя без раствора. При сбрасывании бетонной смеси наиболее крупный щебень вклинивается в этот раствор и в результате образуется смесь нормального состава.

Для строгого соблюдения толщины защитного слоя в колоннах применяют специальные прокладки, изготовленные из цементного раствора и прикрепляемые до бетонирования к стержням арматуры вязальной проволокой, заложенной в прокладки при их изготовлении.

Опалубку высоких колонн монтируют только с трех сторон, а с четвертой ее наращивают в процессе бетонирования. Если над колоннами расположены балки и прогоны с густой арматурой, не позволяющей бетонировать колонны сверху, то бетонировать их разрешается до установки арматуры примыкающих к ним балок.

Колонны, как правило, бетонируют на всю высоту этажа без рабочих швов. Рабочие швы можно устраивать только на уровне верха фундамента А - А или у низа прогонов и балок Б - Б. В колоннах промышленных цехов рабочие швы можно устраивать на уровне верха фундамента А - А, на уровне верха подкрановых балок Б - Б или на уровне низа консолей (выступов) В - В, поддерживающих подкрановые балки. В колоннах безбалочных перекрытий допускается устраивать швы на уровне верха фундамента А - А и у низа капителей Б - Б. Капитель следует бетонировать одновременно с плитой перекрытия.

При большой высоте участков колонны, бетонируемых без рабочих швов, необходимо устраивать перерывы в бетонировании для осадки бетонной смеси. Продолжительность перерыва должна быть не менее 40 мин и не более 2 ч.

Рамы следует бетонировать без перерыва. При необходимости устройства перерыва между бетонированием колонн (стоек) и ригелей рам допускается устройство рабочих швов у низа или верха скоса Г - Г.

При бетонировании спаренных колонн в местах устройства температурных швов сооружения необходимо следить за тем, чтобы не были сбиты вставляемые в короб опалубки перегородки и были обеспечены одинаковые размеры спаренных элементов.

1. Технология изготовления сборных железобетонных конструкций и деталей
   • Общие вопросы производства сборного железобетона
   • Приготовление бетонных смесей
   • Производство растворных смесей
   • Транспортирование бетонной смеси
   • Заготовка арматуры
   • Опалубка
   • Подготовка форм, формование бетона и твердение изделий
   • Армирование и формование предварительно напряженных изделий
   • Особенности производства различных видов бетонных и железобетонных изделий
   • Бетонирование различных конструкций
