Гидроизоляция глубокого проникновения для бетона. Виды проникающей гидроизоляции

Несмотря на свой несокрушимый внешний вид, бетон — уязвимый материал. Он десятилетиями выдерживает огромные нагрузки от веса здания, но при этом боится щелочей, кислот и солей, содержащихся в грунтовой и дождевой воде.

Такое поведение бетона объясняется очень просто. Его связующей основой является цементный камень – смесь силикатов, образующихся в процессе реакции цемента с водой.

Эти химические соединения обладают достаточной активностью для того, чтобы вступать в реакцию с другими веществами. После такого контакта цементный камень превращается в рыхлый материал, снижая прочность и целостность бетонной конструкции.

Говоря об уязвимости бетона, нельзя забывать о том, что он пронизан сетью пор и микротрещин. По ним вода вместе с агрессивными химическими соединениями поступает в его структуру.

Проникающая гидроизоляция – новый уровень защиты бетона

До тех пор, пока не была создана проникающая гидроизоляция для бетона, основным материалом для его защиты был битум. Он использовался для обмазки фундаментов и входил в состав рубероида, используемого в качестве оклеечной гидроизоляции.

Из-за отсутствия достойной альтернативы строителям приходилось мириться с его недостатками:

Низкой механической прочностью;
Трудоемкостью нанесения;
Небольшим сроком службы.

Поиски более эффективной гидроизоляции привели к созданию особых веществ, которые глубоко проникают в структуру бетона, увеличивая его водонепроницаемость. К их числу относится Пенетрон. Это сухая смесь включает в свой состав кварцевый песок, цемент и активные химические добавки. Они обеспечивают гидроизоляции глубокое проникновение в структуру бетона и реагируют с цементным камнем, повышая его стойкость к действию воды, солей, кислот и щелочей.

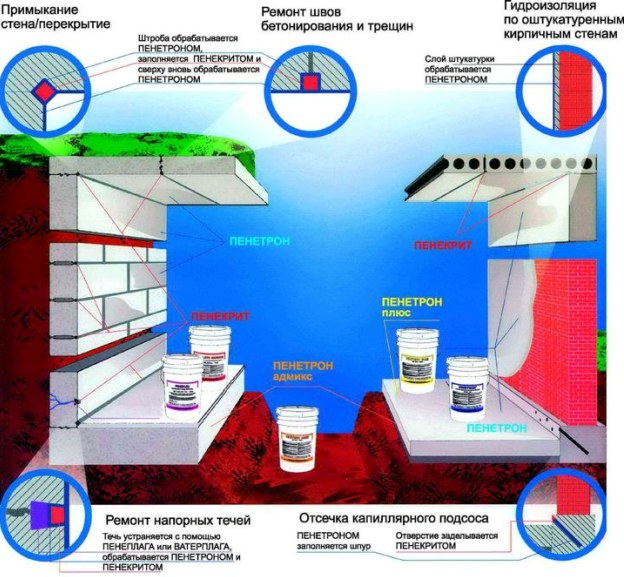

Проникающая гидроизоляция Пенетрон имеет очень широкую область применения. Ее можно использовать для гидроизолирования поверхности монолитных и сборных конструкций из бетона, железобетона, кирпича и камня. Способ нанесения этого состава может быть любым, начиная от ручной обработки поверхности малярной кистью до использования компрессора или краскопульта.

Производитель Пенетрона предупреждает потребителя о том, что он не может изолировать стыки и швы, а также изолировать крупные трещины (с шириной раскрытия более 0,4 мм). Для этих целей используют Пенекрит – фирменную смесь из линейки Пенетрон . В ее состав входит более крупный кварцевый песок, заполняющий глубокие трещины и швы в бетоне.

Преимущества гидроизоляции Пенетрон

Посмотрев на ценник этой гидроизоляции, рядовой покупатель задумается, взвешивая аргументы за и против. Действительно, дешевым Пенетрон не назовешь. Выложить 300 рублей за 1 кг этого материала можно лишь при полной уверенности в том, что он надежно защитит фундамент от воды.

Для того, чтобы ваш выбор был осознанным и правильным, посмотрим, что обещают нам производители:

В отличие от обмазочной и оклеечной гидроизоляции Пенетрон не боится механических воздействий. Срок его эксплуатации равен сроку службы бетона (до 100 лет).
Применение гидроизоляции данного типа не требует предварительной просушки бетона.
Конструкцию можно обрабатывать с любой стороны (фундамент не нужно откапывать).
Данный состав обладает свойством самоликвидации сквозных трещин, которые при эксплуатации появляются на бетонной конструкции (раскрытие не более 0,5 мм). Вода, попадающая в эти полости, активирует рост кристаллов цементного камня и они закрывают трещину.
За 3 месяца Пенетрон повышает водонепроницаемость бетона до максимальной марки W20 (вода не проникает в его структуру даже под давлением в 2 МПа).
Гидроизоляция не ухудшает физических параметров бетона: подвижности, прочности и срока схватывания. При этом бетон полностью сохраняет свою паропроницаемость.

Особенности технологии нанесения

Большинство нареканий на проникающую гидроизоляцию Пенетрон относятся не к ее свойствам, а являются следствием нарушений технологии нанесения. Рассмотрим процесс обработки им бетона более подробно, чтобы избежать распространенных ошибок.

Сухая смесь Пенетрон должна готовиться к работе в строгом соответствии с инструкцией по применению.

Отметим самые важные нюансы данной технологии:

В сухую смесь вливают воду, а не наоборот;
Время приготовления гидроизоляции с помощью ручного миксера (до жидкой сметанообразной консистенции) составляет не менее 2 минут;
Готовится такой объем раствора, который можно выработать в течение 30 минут. В процессе нанесения раствор нужно периодические перемешивать. Повторно добавлять воду в него нельзя.

Самое серьезное внимание следует уделить и правильной подготовке бетона. Его поверхность нужно очистить от загрязнений для того, чтобы открыть капилляры и дать возможность раствору максимально глубоко проникнуть в бетон.

Следует помнить о том, что к загрязняющим факторам относятся не только пыль, грязь, остатки масла и краски, но также цементное молочко на поверхности бетона. Его удаляют механическим способом с помощью металлической щетки, пескоструйной обработки или химическим путем (соляной кислотой с последующей промывкой водой). Активные протечки в бетоне ликвидируют гидравлическим цементом.

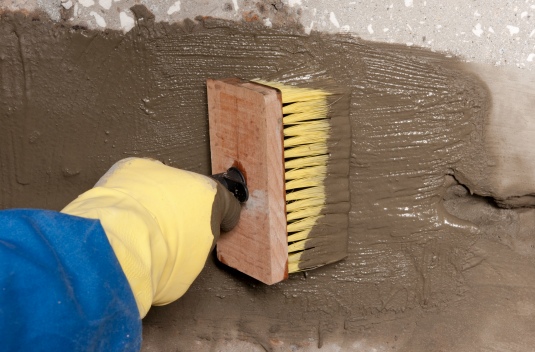

Наносить проникающую изоляцию нужно не на сухую, а на хорошо увлажненную поверхность бетона. Без соблюдения данного условия Пенетрон не сможет проникнуть в структуру материала достаточно глубоко. Обработку этим гидроизолятором ведут в два слоя: второй наносят сразу после схватывания первого.

Средний расход Пенетрона на 1 м2 бетона при двухслойном нанесении составляет 1,0 кг/м2 . Если поверхность конструкции имеет выбоины, то расход гидроизоляции увеличивается на 20-30%.

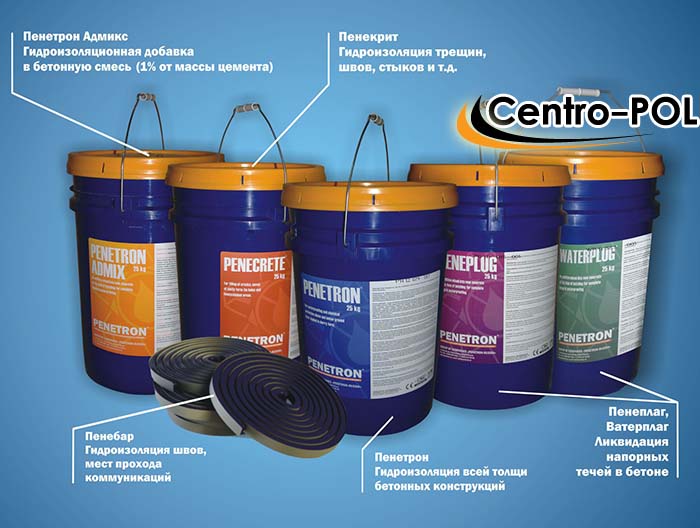

Сопутствующие товары

Как мы уже сказали, Пенетрон используется только для обработки бетона с небольшими по размеру трещинами (не более 0,4 мм). Для того, чтобы изолировать участки с капельным протеканием воды, а также защитить швы и примыкания бетонных конструкций, нужно купить Пенекрит . Это модификация Пенетрона, которая «умеет» блокировать более глубокие трещины.

Довольно часто в плохо изолированном бетоне, кирпичной и каменной кладке подвалов наблюдается так называемая напорная протечка. Это происходит в том случае, когда грунтовые воды активно движутся, оказывая давление на подземные конструкции. Пенекрит такие течи не закроет. В этом случае нужно использовать другой вид гидроизоляции — Пенеплаг . Он предназначен для мгновенной заделки напорных протечек воды.

Проникающей гидроизоляцией можно защищать бетон не только после набора им марочной прочности (через 28 суток), но и прямо в процессе его приготовления. Для этих целей создан Пенетрон Адмикс . Это сухая смесь, которую добавляют в бетон при его замешивании. Расход на 1 м3 (для адмикс) составляет 1% от массы цемента, используемого для приготовления бетонной смеси. Выгода от применения данной добавки очевидна. Мы сразу получаем качественный бетон гидротехнического класса и избавляемся от необходимости заниматься подготовкой его поверхности и нанесением гидроизоляции.

Проникающие материалы (пенетрирующего действия) представляют собой смесь специального цемента, мелкого кварцевого песка определенной гранулометрии и комплекса химически активных добавок. Содержащиеся в материале добавки вместе с капиллярной влагой попадают сквозь открытые поры в толщу бетонного сооружении, где вступают в химическое взаимодействие с новообразованиями цементного клинкера и образуют новые нерастворимые кристаллы нитеобразной формы, которые заполняют микротрещины, поры и капилляры бетона, и тем самым предотвращают возможность фильтрации воды через толщу конструкции. Рассматриваемый гидроизоляционный материал может проникать в толщу конструкции на глубину до15 см. Особенностью его применения является то, что он не требует высушивания обрабатываемой поверхности перед применением. При этом достигается водонепроницаемость до 8-12 атмосфер. Специальные ремонтные составы позволяют устранить течи воды через щели в конструкции даже в случае поступления воды под давлением.

Материалы пенетрирующего действия можно применять снаружи и изнутри здания для гидроизоляции бетонных, железо-, пенно-, газобетонных, кирпичных и металлических конструкций различного назначения с повышенным трещинообразованием, подвергающихся осадке и вибрации, а также температурным и механическим деформациям.

Применение пенетрирующих добавок помогает эффективно выполнять горизонтальную отсечку капиллярного подсоса в наружных и внутренних стенах здания . С этой целью в кирпичной кладке с одной или двух сторон в шахматном порядке бурят шпуры диаметром 25-32 мм под углом 45-60 0 . Расстояние между шпурами по горизонтали составляет 200 мм, а по вертикали – 150 мм. Глубина бурения не менее 2/3 толщины стены (рис.33).

Рис.33. Размещение шпуров при горизонтальной отсечке капиллярного подсоса

1 – шпуры диаметром 25-30 мм; 2 - отмостка

Пробуренные шпуры промывают водой (для насыщения конструкции влагой) и заполняют цементно-песчаным раствором под давлением до 0,5 МПа. После того как цементно-песчаный раствор схватится, через 5-8 часов шпуры разбуривают повторно и заполняют раствором проникающей гидроизоляции под давлением до 0,5 МПа.

На рис.34 представлена схема устройства горизонтальной и вертикальной гидроизоляция наружных (А) и внутренних стен (Б) подвального помещения здания методом отсечки с использованием пенетрирующй добавки. При устройстве горизонтальной гидроизоляции с двух сторон наружной и внутренней стен бурят шпуры до половины сечения стен, которые затем заполняют пенетрирующим составом.

Для устройства вертикальной гидроизоляции, которая защищает стены подвала от грунтовой влаги, производится обработка внутренних поверхностей стен и пола подвала пенетрирующим раствором с целью создания водозащитного барьера от проникновения грунтовой влаги. Для обеспечения условия создания водоотталкивающего слоя перед нанесением пенетрирующего раствора внутренние поверхности стен оштукатуриваются по металлической сетке цементно-песчаным раствором.

Рис.34. Гидроизоляция внутренних (А) и наружных стен (Б) подвального помещения здания методом отсечки с использованием пенетрирующй добавки

1 – шпуры, заполненные пенетрирующим составом; 2 – существующая гидроизоляция;

3 – поверхностная гидроизоляция пенетрирующим составом

Преимущества применения гидроизоляции проникающего действия:

Проникают глубоко в бетон и заполняют нерастворимыми кристаллами капилляры, микротрещины и поры бетона размером до 0,4 мм;

Повышают класс водонепроницаемости бетонных и железобетонных конструкций не мене чем на четыре ступени;

Обеспечивают долговечную гидроизоляцию на весь срок службы бетонного сооружения;

Можно обрабатывать как внутренние, так и наружные стороны конструкции, независимо от направления давления воды;

Не требуют предварительной сушки поверхности;

Технология применения материала не требует сложной и длительной подготовки поверхности;

Могут применяться при воздействии гидростатического давления воды;

Обработанный бетон сохраняет паропроницаемость;

Позволяет повысить морозостойкость и прочность бетона и предотвратить коррозию арматуры в железобетоне;

Обработанный бетон приобретает способность к самозалечиванию;

Позволяет защитить бетон от воздействия агрессивных сред: кислот, сточных и грунтовых вод и морской воды.

Благодаря применению пенетрирующих материалов можно избежать таких работ, как откапывание фундаментов, восстановление обмазочной гидроизоляции и обратная засыпка с восстановлением нарушенного благоустройства. Данная гидроизоляция не требует механической защиты даже при высоком уровне грунтовых вод, в то время как при устройстве традиционной гидроизоляции необходима защита в виде кирпичной стенки.

Метод инъецирования.

Для восстановления гидроизоляции используют способ введения (инъецирования) внутрь материала стенового ограждения гидрофобизующих составов на минеральной, полиуретановой или эпоксидной основе.

Наиболее эффективными являются гидроизоляционные материалы на основе эфиров акриловой кислоты. Эти материалы представляют из себя гели-акрилаты, по плотности близкие к плотности воды. Составы способны проникать во все микро и макротрещины, поры, пустоты и различные разрушения ограждающей конструкции.

Благодаря низкой вязкости гели-акрилаты легко проникают в материал ограждения (бетон или кирпич) и полимеризуются в нем, образуя с частицами материала очень прочную связь и обеспечивая тем самым надежную гидроизоляцию. Кроме того гели-акрилаты выходят наружу стенового ограждения, образуя высокоэластичный барьер - мембрану между стеной и грунтом. Таким образом, создается гидроизоляционная защита от напорной воды, как в самих стенах, так и снаружи - между стеной и грунтом.

К тому же, при смешивании с частичками грунта происходит еще и укрепление близлежащих к стене слоев, что ведет к стабилизации грунта вокруг здания и защищает его от вымывания.

Технология их применения основана на инъецировании при помощи специального насосного оборудования под давлением до 240 атмосфер изнутри подвального помещения гидроизоляционного состава в материал стены . Для этого заранее засверливают отверстия диаметром от 10 до 20 мм на расстоянии 40-60 см друг от друга, что не приводит к уменьшению конструктивной прочности стены. Отверстия перекрывают трещины, изломы и другие дефекты стенового ограждения. Места сверления определяют на стадии предварительного обследования конструкции.

Высокая эластичность этих гидроизоляционных материалов, способствует выдерживать напор воды до нескольких атмосфер и не терять своих свойств при воздействии отрицательных температур. Они обеспечивают полную герметизацию подземной части конструкции. Достаточно один раз проинъецировать места проникновения воды в ограждающую конструкцию, чтобы больше не возвращаться к этой проблеме в течение всего срока эксплуатации подземного сооружения, так как образующиеся в процессе инъецирования полимер является устойчивым к различным воздействиям окружающей среды.

Работы по гидроизоляции могут выполняться без нарушения отделки в помещении. Нет необходимости отдирать штукатурку или плитку. Достаточно лишь в нескольких местах поступления воды засверлить инъекционные отверстия и покачать их акрилатным гелем.

Эта технология особенно активно используется в Голландии, где треть территории страны находится ниже уровня моря, защищая ее от большого напора влаги.

Монтируемая гидроизоляция

Одним из эффективных способов гидроизоляции стен является монтируемая изоляция с помощью защитных экранов на основе натриевых бентонитовых глин и полимерных геомембран.

Бентонитовая глина, обладающая ярко выраженными коллоидными свойствами, способна играть роль гидроизоляционного щита уже при толщине 1-2 см. С этой целью слой бентонитовой глины заключают между листами картона размерами 1,2 х 1,2 м (как в бентонитовых панелях Volclay) или геотекстиля (например, в бентонитовых матах Rawmat HDB). В процессе эксплуатации картонная оболочка разлагается в грунте и в результате этого вся обработанная поверхность конструкции оказывается окруженной бентонитовой глиной, которая обеспечивает ей надежную гидроизоляцию.

Гидроизолирующие свойства этих материалов не изменяются во времени и срок их службы практически не ограничен. Они устойчивы при рН 5-10, стойки к маслам, бензинам и др. неполярным жидкостям и выдерживают неограниченное число циклов «замораживание-оттаивание».

На горизонтальные поверхности бентонитовые материалы укладываются на подготовленную стяжку внахлест без закрепления и закрываются бетонной стяжкой. На наружные вертикальные поверхности маты пристреливаются металлическими дюбелями внахлест и затем засыпаются песчаным грунтом с послойным уплотнением (рис.35).

Материалы можно укладывать в любое время года и практически при любых погодных условиях. При укладке необходимо добиваться, чтобы каждый последующий горизонтальный ряд перекрывал предыдущий как минимум на 100 мм, а вертикальные швы должны быть разнесены как минимум на 300 мм.

Рис.35. Устройство монтируемой гидроизоляции из панелей и матов на основе бентонитовой глины

Полимерные профилированные мембраны , изготовленные из полиэтилена высокой прочности и плотности, выпускаемые в виде рулонов площадью до 450 м 2 и шириной 207 см, что позволяет в короткий срок изолировать большие площади. Мембраны состоят из полотна с округлыми шипами размером 8 мм и фильтрующего геотекстиля. Геотекстиль предохраняет систему от заиливания частицами почвы, а округлые шипы образуют водосточные каналы, по которым отфильтрованная вода отправляется в дренажную систему.

При наружной гидроизоляции подземных частей здания и фундаментов для устранения скапливания воды в нижней части сооружения целесообразно полимерную мембрану заводить под основание фундамента и совмещать ее с дренажной системой (рис.36, а), что предотвращает просадку здания, а также служит защитой подошвы фундамента от капиллярного подсоса влаги.

Листы мембраны сопрягают друг с другом внахлестку «кнопочным» соединением в полотнища любого размера и крепят к изолируемой поверхности пристрелкой дюбелями выше уровня грунтовых вод. При изоляции особо сложных поверхностей соединительные швы мембраны проклеивают специальными самоклеящими пленками (рис.36, б).

Рис.36. Гидроизоляция подвала от напора грунтовых вод (а) и полимерная мембрана (б)

1 –гидроизоляция из битуминозных рулонных материалов; 2, 4 – полимерная профилированная мембрана; 3 – бетонный подстилающий слой; 5 – защитный профиль; 6 – противокапиллярный гидроизолирующий слой; 7 – монолитная железобетонная фундаментная плита; 8 – цементная штукатурка; 9 – отмостка; 10 – обратная засыпка дренирующим грунтом

Полимерные мембраны используют также для защиты внутренней поверхности стен и пола подвала от увлажнения. В этих случаях их прикрепляют к поверхности стены на 500 мм выше уровня грунтовых вод и укладывают на существующую конструкцию пола. После этого осуществляют оштукатуривание стены цементно-песчаным раствором М100 и защищают горизонтальную мембрану слоем бетона класса В7,5, поверх которого устраивают цементный пол (рис.37).

Рис.37. Гидроизоляция стен и пола подвала с использованием полимерных мембран: 1- существующая бетонная плита; 2- полимерная мембрана; 3- бетон класса

В 7,5; 4- раствор цементно-песчаный М100; 5- герметизирующая лента; 6- полимерная мембрана;

7- защитный профиль; 8- крепежный элемент; 9- существующая стена; 10 - дренажная труба

При устройстве горизонтальной и вертикальной гидроизоляции мембраны устанавливают кнопочной стороной к поверхности стены и существующего пола, образуя воздушный зазор, по которому вода отводится в дренаж. Это позволяет защитить гидроизоляцию от напора воды внизу, избежать возможных деформаций основания и тем самым увеличить общий срок службы конструкции.

Простота устройства гидроизоляции из изоляционных полимерных мембран, высокая их надежность, исключение из гидроизоляционного процесса операций по приготовлению и использованию горячих или холодных мастик и отсутствие необходимости плотного соединения их с обрабатываемой поверхностью делают этот вид гидроизоляции наиболее высокопроизводительным и эффективным. Свойства гидроизоляции не изменяются во времени и срок их эксплуатации не ограничен. Их возможно укладывать в любое время года и практически при любых погодных условиях.

В настоящее время находит применение бесшовная гидроизоляция, изготовленная из модифицированной битумно-полимерной эмульсии - «жидкая резина», которая может применяться в замкнутых пространствах без средств защиты органов дыхания и устройства принудительной вентиляции. Гидроизоляционный материал представляет собой холоднонаносимую двухкомпанетную систему, основной элемент которой состоит из водной эмульсии битума с добавлением полимера. Второй компонент - водный раствор хлористого кальция, который ускоряет отвердение первого компонента. Он наносится методом быстрого распыления с помощью двухканального распылителя, в который два специальных насоса под давлением подают рабочие жидкости в заданном соотношении. Аэрозольные потоки компонентов смешиваются в воздухе. Наносятся на изолируемую поверхность и через 5-20 сек приобретают свойства монолитного толстослойного эластичного покрытия, образуя бесшовную прочную резиновую гидроизоляционную мембрану. Материал имеет высокую эластичность и адгезию к бетонным и металлическим поверхностям. Может наносится на влажное основание.

Рис. Установка для холодного распыления полимерно-битумной эмульсии на изолируемую поверхность (а) и двухканальный распылитель (б)

Гидроизоляция подвалов непосредственно связана с их теплозащитой, так как ликвидация возможности влагопереноса в стенах и фундаментах на 20% снижает теплообмен помещений с внешней средой. Нередки случаи, когда выполнена гидроизоляция стен подвала, а в подвале все равно сыро. Виновником этого является конденсат, выпадающий на «холодной» стене из влажного воздуха. Для нейтрализации этого явления, помимо устройства надежной гидроизоляции, необходимо утеплять стены подвалов извне, а внутри устраивать вентиляцию.

Рис. 11. Утепление стен подвала жестким утеплителем снаружи

1 - стена подвала; 2 - жесткий утеплитель; 3 - гидроизоляционная мембрана; 4 - точечная приклейка плит утеплителя; 5 - крепежный элемент; 6 - защитный фартук из оцинкованной стали; 7 - отмостка; 8 - бортик из цементно-песчаного раствора М 75

Хорошим средством ликвидации сырости на внутренних поверхностях стен подвала является устройство осушающей вентиляции , которая представляет собой совокупность кирпичной перегородки, выполняемой рядом со стеной, и пробитого в стене подвала вентиляционного отверстия (рис.38).

Рис.38. Устройство осушающей вентиляции стен подвала

1 – осушающая стена подвала; 7 – вентиляционный канал в стене; 8 – вентиляционная решетка;

9 – кирпичная перегородка; 10 – воздушная щель

Проведение комплексных мероприятий по гидро- и теплоизоляции ограждающих конструкций позволяет создать здоровый климат в подвальных помещениях и увеличить физический срок службы зданий в целом.

Традиционно применяемые технологии изготовления бетона в результате дают продукт, имеющий в своей толще микротрещины, капилляры, поры. Причиной возникновения этих дефектов являются:

испарение жидкости во время схватывания;
недостаточно плотная укладка бетона;
внутреннее напряжение, возникающее в процессе усадки бетона при схватывании или в результате воздействия физических нагрузок.

Для исключения появления дефектов, позволяющих воде фильтроваться через структуру бетонной конструкции, используется гидроизоляция проникающего действия. Использовать ее можно для внешней обработки или для введения в приготавливаемую бетонную смесь.

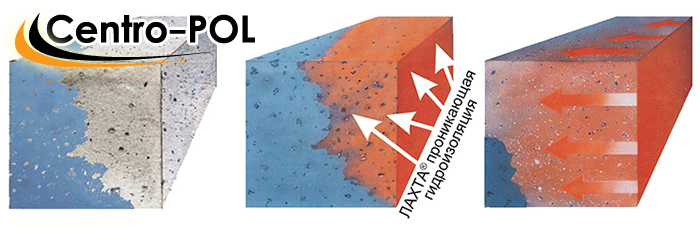

В результате заполнения микротрещин, пор и капилляров нерастворимыми кристаллами, обладающими хорошей устойчивостью к химическим реагентам, показатели водонепроницаемости возрастают как минимум на шесть ступеней.

К примеру, обработка бетона проникающей гидроизоляцией может постепенно повысить показатель водонепроницаемости с W2 до W12 — W14.

Принцип действия

Принципов, на которых основано действие проникающей гидроизоляции четыре:

броуновское движение частиц;
осмос;
сила поверхностного натяжения жидкости;
реакции в твердом состоянии.

Наносимая на увлажненный бетон проникающая гидроизоляция способствует созданию на его поверхности высокого химического потенциала, тогда как внутренняя его структура поддерживает потенциал низкий. Возникающий при этом процесс односторонней диффузии, т.н. осмос, приводит к возникновению осмотического давления. В результате стремление к выравниванию потенциалов приводит к миграции химически активных компонентов внутрь структуры бетона. Для большей эффективности процесса следует увеличить влажность бетона.

Процессы диффузии возможны при отрицательном или положительном давлении воды, глубина их распространения может составлять несколько десятков сантиметров. Внутри бетона химически активные составляющие растворяются в жидкости, взаимодействуют с находящимися там ионами алюминия и кальция, также солями металлов и их оксидами. В результате образуются более сложные нерастворимые соединения — кристаллогидраты. Они становятся частью самой структуры бетона, заполняют мелкие трещины и капилляры диаметром до 0,4 мм.

Возникающие в результате этих преобразований, силы поверхностного натяжения жидкости предупреждают возможность фильтрации воды, даже в случае воздействия высокого гидростатического давления. Паропроницаемость бетона при этом не нарушается.

На скорость образования кристаллогидратов и максимальную глубину их образования оказывают влияние разные факторы, в том числе:

температура среды;
пористость бетона, его плотность;
наличие влаги.

Процесс образования кристаллов длится, пока не исчезнет вся вода, при новых ее поступлениях процесс возобновляется. Такую способность бетона к самозалечиванию называют реактивацией.

Преимущества и технология нанесения

При наличии неограниченного бюджета процесс укладки фундамента выполняют следующим образом: сначала возводят опалубку, заливают ее бетоном, после застывания бетона ее снимают и принимаются за гидроизоляцию. Она заключается в том, что на внешнюю горизонтальную сторону будущего фундамента накладывают слой обмазочной гидроизоляции, затем в два слоя — битумные рулонные материалы. При этом потребуется как минимум два квалифицированных специалиста, горелка для подогрева склеиваемых поверхностей, 2 рулона изоляционного материала.

Кроме того, следует учесть негативный момент — давление, которое оказывает грунт на плоскость рулонной изоляции может привести к ее разрушению (разрыву). По этой причине потребуется монтаж дополнительного слоя, обычно для этого используют пеноплекс, который закладывают рядом кирпича. Естественно, стоимость материалов и работы по их монтажу при этом оказывается не малой.

В варианте с использованием гидроизоляции проникающего действия придется выполнить только одну операцию — покрыть раствором поверхность бетона. Он станет не проницаемым для воды в случае нанесения гидроизоляции на внешнюю или внутреннюю сторону — глубина ее проникновения достигает 90 см, делать ленту фундамента шире нет никакой необходимости. Но перед этим необходимо очистить от грязи и пыли обрабатываемую поверхность с помощью мойки высокого давления или металлической насадки на дрели.

После этого гладкие поверхности обрабатываются 10% раствором уксуса и примерно через 60 мин. смываются водой и пропитываются, чтобы вода проникла как можно глубже. Далее подготоавливают раствор и наносят с помощью кисти в два слоя. После нанесения слоев гидроизоляции, поверхность около двух недель увлажняют.

Срок эксплуатации гидроизоляции ограничивается только сроком службы самого фундамента.

Выпуск гидроизоляции проникающего действия производят многие зарубежные и отечественные предприятия. Выпускаемая продукция имеет специализированное назначение и применяется для защиты от сырости, грибка, протечек, в том числе открытых, для проведения других мероприятий по гидроизоляции бетонных поверхностей.

По сравнению с «традиционной» гидроизоляцией - рулонными материалами на битумной основе, получившими свое распространение после Великой Отечественной войны, гидроизоляционные материалы проникающего действия появились в России только 20 с небольшим лет назад.

Но, несмотря на такую разницу «в возрасте» их применения, эти инновационные материалы с каждым годом завоевывают всё больший авторитет у строителей.

Первой гидроизоляционной системой проникающего действия, материалы которой начали применяться ещё в начале 90-х годов прошлого века, стала система ПЕНЕТРОН, которая за прошедшие 20 лет не утратила свои лидирующие позиции и по сей день остается флагманом среды проникающей гидроизоляции.

Принцип действия проникающего материала «Пенетрон»

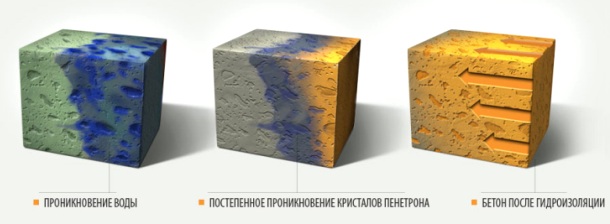

При нанесении смеси «Пенетрон» на влажный бетон создается высокая концентрация химически активных веществ, при этом внутренняя структура бетона сохраняет низкий химический потенциал. Осмос стремится выровнять разницу потенциалов; возникает осмотическое давление. При этом растворимые активные химические компоненты смеси «Пенетрон» мигрируют глубоко в структуру бетона. Чем выше влажность бетона, тем эффективнее происходит процесс проникновения активных химических компонентов вглубь бетона. Этот процесс протекает как при положительном, так и при отрицательном давлении воды. Глубина проникновения активных химических компонентов растворной смеси «Пенетрон» сплошным фронтом достигает нескольких десятков сантиметров.

Проникнув в глубь структуры бетона, активные химические компоненты растворной смеси «Пенетрон» вступают в реакцию с ионными комплексами кальция и алюминия, оксидами и солями металлов, содержащимися в бетоне, выступая в роли катализатора. В ходе этих реакций формируются более сложные промежуточные соединения, способные взаимодействовать с водой и создавать нерастворимые кристаллогидраты.

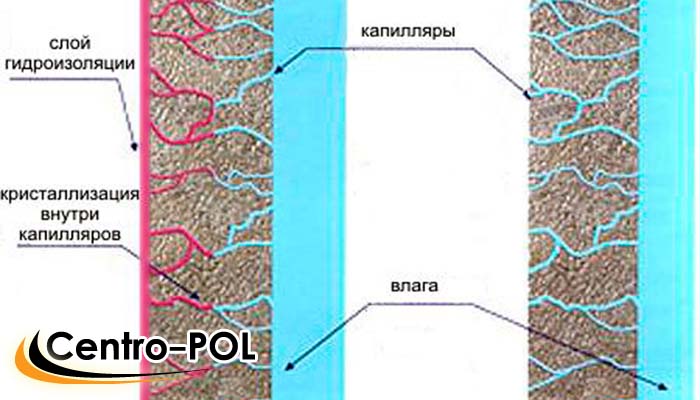

Сеть кристаллогидратов заполняет поры, капилляры и микротрещины шириной до 0,4 мм. При этом кристаллы становятся составной частью бетонной структуры, препятствуя фильтрации воды даже при наличии высокого гидростатического давления. При этом бетон сохраняет паропроницаемость.

Глубина проникновения активных химических компонентов и скорость формирования кристаллов зависят от многих факторов, в частности от плотности и пористости бетона, влажности и температуры окружающей среды, степени увлажнения бетона. При отсутствии воды в бетоне процесс формирования кристаллов приостанавливается. При наличии воды (например, при увеличении гидростатического давления) процесс формирования кристаллов возобновляется.

Область применения материалов

Гидроизоляционные материалы проникающего действия системы «Пенетрон» могут применяться для устройства и восстановления гидроизоляции существующих и находящихся в стадии строительства монолитных и сборных бетонных и железобетонных конструкций всех категорий трещиностойкости класса не ниже В10 (М150).

В таблице указаны основные строительные отрасли, в которых применение материалов системы «Пенетрон» зарекомендовало себя с лучшей стороны:

№ п/п	Наименование отрасли	Наименование объекта
1	Гидротехнические сооружения	Резервуары, шлюзы, плотины, бассейны, колодцы, доки, причалы, очистные сооружения, дамбы и т. д.
2	Жилищное и коммерческое строительство	Фундаменты, подвальные помещения, подземные сооружения (парковки, гаражи, переходы и т. д.), балконы, эксплуатируемые и неэксплуатируемые кровли, лифтовые шахты и т. д.
3	Объекты промышленного и агропромышленного назначения	Производственные помещения, бассейны градирен, овощехранилища, дымовые трубы, шахты, бункеры, бетонные сооружения, подверженные агрессивному воздействию и т. д.
4	Объекты ГО и ЧС	Убежища, пожарные резервуары и т.д.
5	Объекты энергетического комплекса	Бассейны выдержки ОЯТ, насосные станции, хранилища ОЯТ, каналы, эстакады топливоподачи, кабельные тоннели, бетонные сооружения, подверженные радиационному воздействию и т. д.
6	Объекты транспортной инфраструктуры	Тоннели (автомобильные, железнодорожные, пешеходные и т. д.), метрополитены, аэродромы, элементы мостов и дорог и т. д.

Преимущества материалов проникающего действия системы Пенетрон

Чтобы понять секрет продолжающей расти популярности гидроизоляционных материалов проникающего действия достаточно рассмотреть основные их преимущества перед «традиционными» гидроизоляционными материалами.

Итак, в отличие от гидроизоляционных покрытий, создаваемых из рулонных материалов на битумной основе или из полимерных мембран, гидроизоляционные материалы проникающего действия системы ПЕНЕТРОН:

1) Способны придавать свойство водонепроницаемости бетонной смеси (а после её «схватывания» и бетонной конструкции) ещё на этапе бетонирования.

Достигается это введением гидроизоляционной добавки в бетон «Пенетрон Адмикс» в бетонный раствор.

Причем добавку «Пенетрон Адмикс» можно вводить как на бетонном узле, так и на строительной площадке прямо в автомиксер.

2) Таким образом, использование гидроизоляционной добавки в бетон «Пенетрон Адмикс» позволяет «в один прием» решить вопрос гидроизоляции такой популярной, в условиях плотной городской застройки, технологии устройства фундаментов или подземных паркингов - «стена в грунте».

В этом случае отпадает необходимость в устройстве внутри «стены в грунте» внутренней бетонной стены, между которой и «стеной в грунте», обычно выполняется «традиционная» гидроизоляция.

3) Использование гидроизоляционной добавки в бетон Пенетрон Адмикс" на этапе бетонирования фундамента позволяет после демонтажа опалубки сразу выполнять обратную засыпку котлована, так как бетонные конструкции фундаментной плиты и стен подземной части здания или сооружения, после введения в них добавки «Пенетрон Адмикс» уже не требуют никакой гидроизоляции!

4) При возникновении протечек в подземной части уже построенного и эксплуатируемого здания (даже если на этапе строительства после демонтажа опалубки была выполнена с наружной стороны стен «традиционная» гидроизоляция) - как правило, подобные проблемы возникают спустя 2-3 года после засыпки котлована, в случае «традиционной» гидроизоляции, приходится заново откапывать фундамент и поверх существующего слоя делать новое гидроизоляционное покрытие, причем, несмотря на то, что эти протечки могут иметь локальный характер, откапывать и выполнять устройство нового гидроизоляционного слоя придется по всему периметру фундамента, так как, попав сквозь поврежденный или выполненный с браком участок гидроизоляционного покрытия, вода может «гулять» под ним вдоль фундамента. После чего можно опять делать обратную засыпку.

Но, где гарантия, что уже однажды «не сработавшая» технология «сработает» во второй раз?

А если за эти 2-3 года вокруг здания уже выполнены работы по благоустройству или ландшафтному дизайну?

Неужели для того чтобы исправлять недостатки уже давно морально устаревшей гидроизоляционной технологии, придётся всё разрушить?

Нет! Даже если на этапе строительства кто-то решил сработать «по старинке», вместо того, чтобы применить современную гидроизоляцию проникающего действия системы ПЕНЕТРОН или, вообще, как было показано в ранее перечисленных преимуществах (сэкономить деньги и время, но, не экономя на качестве гидроизоляции и на её результате! - применить на этапе бетонирования фундамента гидроизоляционную добавку в бетон «Пенетрон Адмикс»), то с помощью гидроизоляционных материалов проникающего действия системы ПЕНЕТРОН, а именно:

гидроизоляционного материала проникающего действия ПЕНЕТРОН
гидроизоляционного безусадочного пломбирующего шовного материала «Пенекрит» можно ликвидировать протечки и восстановить гидроизоляцию с гарантированным качеством на долгие-долгие годы!

5) Кстати, указания в предыдущем преимуществе гидроизоляционных материалов проникающего действия системы ПЕНЕТРОН перед «традиционными» на «долгие-долгие годы» не является пустым речевым оборотом, а точно отражает суть следующего преимущества: после применения гидроизоляционных материалов проникающего действия системы ПЕНЕТРОН, компоненты входящие в их состав, проникая внутрь бетонного массива, становятся составной частью бетона, а значит, срок их службы, т.е. срок созданной материалом ПЕНЕТРОН водонепроницаемости сопоставим со сроком службы самого бетона.

А поскольку бетон, при отсутствии воздействия на него воды, имеет гораздо больший срок службы по сравнению с бетоном, у которого вода вызывает коррозию арматуры и вымывает цементный камень, то фраза «долгие-долгие годы» приобретает вполне понятное и наполненное смыслом значение.

6) В предыдущем преимуществе было упомянуто, но не раскрыто следующее преимущество гидроизоляционных материалов проникающего действия системы ПЕНЕТРОН:

компоненты, входящие в его состав, проникая внутрь бетонного массива, вызывают рост водонерастворимых кристаллов внутри капилляров, находящихся в бетонном массиве, что препятствует прохождению через эти капилляры воды (вот вкратце, в чем суть, уже ставшей за прошедшие 20 лет легендарной водонепроницаемости бетона, обработанного «Пенетроном»!).

Причем рост этих капилляров направлен навстречу воде, что приводит к двум следующим преимуществам гидроизоляционных материалов проникающего действия ПЕНЕТРОН:

7) Вступая в контакт с водой, компоненты, входящие в состав гидроизоляционного материала проникающего действия «Пенетрон» катализируют образование в капиллярах водонерастворимых кристаллов (кристаллогидратов), причем, чем сильнее насыщен водой бетонный массив, тем всё глубже и глубже прорастают кристаллы.

Таким образом, процесс кристаллизации может продолжаться до тех пор, пока вся толщина бетонной конструкции не будет превращена в водонепроницаемую структуру.

Какая ещё гидроизоляция способна эффективно работать в условиях водонасыщенного бетона и придавать бетону свойство водонепроницаемости на всю толщину бетонной конструкции?

9) Разобравшись с «механизмом» создания гидроизоляции, с помощью гидроизоляционного материала проникающего действия «Пенетрон», становится понятным следующее преимущество материалов системы ПЕНЕТРОН:

придание бетонной конструкции свойства водонепроницаемости возможно с любой её стороны, как снаружи фундамента, так и изнутри!
В то время как «традиционная» гидроизоляция может использоваться только снаружи фундамента, в противном случае «обратное» давление воды будет отрывать гидроизоляционное покрытие.

Но, самое главное, почему нельзя использовать рулонные материалы на битумной основе или полимерные мембраны изнутри подвала, потому что вся бетонная конструкция будет водонасыщенной, а значит, будет терять свои прочностные и конструкционные характеристики год от года, из-за коррозии арматуры и вымывания цементного камня.

10) Как известно, в процессе эксплуатации, бетонные конструкции подвергаются различным нагрузкам и, несмотря на высокую прочность бетона, под действием этих нагрузок могут возникать трещины в местах пиковых нагрузок.

Образование трещин во время эксплуатации является серьезной проблемой не только в вопросе сохранения бетонной конструкцией своих конструкционных характеристик, но и в вопросе гидроизоляции, так как в отличие от капилляра по которому может двигаться вода сквозь бетонный массив, образовывая влажные пятна и капельные намокания, трещины могут привести к появлению течей!

В этом вопросе «традиционные» гидроизоляционные материалы бессильны, так как при нагрузках, которые приводят к образованию трещин, одновременно происходит разрыв и гидроизоляционных покрытий, выполненных из рулонных материалов на битумной основе или из полимерных мембран.

Но, благодаря своей способности вызывать процесс образования кристаллов внутри бетонного массива гидроизоляционные материалы проникающего действия системы ПЕНЕТРОН, отлично справляются с задачей сохранения водонепроницаемости бетона в случае образования трещин.

Водонерастворимые кристаллы, образующиеся внутри бетонного массива при его обработке гидроизоляционным материалом проникающего действия «Пенетрон» сохраняют водонепроницаемость бетона даже при образовании в бетоне трещин с шириной раскрытия 0,4 мм.

Видео-инструкция по применению материала проникающего действия «Пенетрон»

Проникающая гидроизоляция известна давно. Еще во времена СССР использовались специальные составы на основе метилсиликоната натрия, которыми пропитывали поверхности бетона, каменной и кирпичной кладки. В результате химической реакции вещества с углекислым газом образовывался нерастворимый полимерный гель, который изнутри заполнял собой поры материала. Водонепроницаемость, прочность и морозоустойчивость бетона или кирпичной кладки увеличивалась в несколько раз, и, соответственно, срок службы материала также возрастал. Ведь именно воздействие влаги и неблагоприятных погодных условий – причина скорого разрушения любого здания из бетона или кирпича. Раньше такая гидроизоляция практически не использовалась в быту, например, для защиты пола в ванной от возможных протечек, как это делают сейчас.

В последнее время гидроизоляция проникающего действия для защиты фундаментов, бассейнов, ванной, подвалов и прочих конструкций, которые могут постоянно подвергаться вредному воздействию влаги, в профессиональной среде набирает все большую популярность. И для этого есть очень веские причины. Давайте рассмотрим все плюсы такой гидроизоляции.

В чем преимущества проникающей гидроизоляции перед рулонными и мастичными материалами?

Фундамент – важнейший элемент, основа любого строения. И если он ненадежно защищен от воздействия неблагоприятных факторов, срок эксплуатации здания существенно снизится. Действие грунтовых вод на незащищенный фундамент из бетона может привести к тому, что этот срок сократится до нескольких лет. После чего дом начнет постепенно разрушаться: в помещениях воцарится влажность, на стенах станут появляться трещины, в темных углах заведется плесень. Соседство с мокрицами и колониями плесневых грибков вряд ли можно назвать приятным, но это еще «цветочки». Воздействие грунтовых вод на фундамент может привести к обрушению здания – вот это уже по-настоящему серьезно.

Чтобы избежать печального сценария, на этапе возведения фундамента следует позаботиться о его надежной гидроизоляции. Применение специальных рулонных покрытий и битумных мастик не вполне решает проблему.

Недостатки мастик и рулонных материалов в сравнении с проникающей гидроизоляцией:

Рулонные и мастичные материалы защищают конструкцию только со стороны нанесения;
Любой брак или повреждение защитного слоя могут привести к проникновению влаги внутрь поверхности бетона;
Наличие швов в рулонной изоляции – ее самое уязвимое место, потому материал приходится укладывать в два слоя, чтобы перекрыть поверхности швов, и это существенно увеличивает расход и стоимость работ;
Если достаточно высок уровень залегания грунтовых вод, срок службы рулонной изоляции может сократиться до трех-пяти лет;
Главный недостаток мастичной гидроизоляции также в ее недолговечности;
Если работы проводятся уже после строительства дома, то изоляция обмазочного и рулонного типа требуют обязательного откапывания внешней стены.

Проникающая гидроизоляция фундамента легко решает все эти вопросы. Почему? Действие ее основано на совершенно уникальном принципе. Состав сухих строительных смесей для гидроизоляции может варьироваться, но обычно это цементная смесь с добавлением кварцевого песка и химических веществ, обладающих способностью глубоко проникать в ячеистую структуру бетона. Где в ходе химической реакции образуются кристаллы, плотно заполняющие поры материала изнутри. Эти кристаллы становятся частью структуры бетона, уплотняют её и препятствуют проникновению воды.

Главные преимущества проникающей гидроизоляции:

На этапе строительства проникающая гидроизоляция фундамента обеспечивается за счет добавления сухой смеси типа «Пенетрон Адмикс» (или других марок) в состав замешиваемого бетона. Это меняет структуру бетона, превращая его в качественно другой материал. Фундамент будет защищен от воздействия грунтовых вод по всей толщине конструкции, причем независимо от глубины их залегания;
Такая гидроизоляция действует столько, сколько «живет» бетон, потому что сам материал становится водонепроницаемым;
Образовавшиеся внутри ячеек кристаллы обладают способностью «самовосстановления»: если в процессе эксплуатации в материалы все-таки проникает вода, формирование кристаллов возобновляется, и бетон «залечивает» сам себя;
Сроки строительных или ремонтных работ сокращаются, т.к. при использовании проникающей гидроизоляции нет необходимости тщательно просушивать бетон. Смесь нужно наносить на мокрую поверхность, и чем выше её влажность, тем быстрее происходят химические реакции с участием активных компонентов;
Бетон сохраняет все технические характеристики: скорость схватывания, воздухопроницаемость, подвижность, морозостойкость, и так далее. Он «дышит», остается паропроницаемым. Материалы, обработанные гидроизоляционными смесями проникающего типа, существенно изменяют лишь свои характеристики водонепроницаемости;
Если гидроизоляционные работы проводятся после завершения этапа строительства, то изоляция этого типа позволит провести все нужные манипуляции, не откапывая фундамент дома. Обработку конструкции можно проводить с любой стороны, в том числе изнутри;
Проникающая гидроизоляция эффективна при любом направлении движения воды и уровне её давления;

Проникающая гидроизоляция всей поверхности кладки, всех швов и стыков препятствует проникновению в толщу бетона кислотных и щелочных агрессивных сред, микроорганизмов и грибков; защищает материалы от воздействия соленой морской воды, грунтовых и сточных вод с разным содержанием вредных компонентов.

Недостатки проникающей гидроизоляции

Увы, пока еще не придумали идеальную защиту конструкций из бетона от воздействия воды, разрушающей материал изнутри. Несмотря на все свои замечательные характеристики, проникающая гидроизоляция имеет и недостатки. Расскажем о них подробнее:

Использовать материалы проникающего действия в качестве единственного щита от воздействия влаги нельзя. Защита должна быть комплексной. Нужна дополнительная обработка швов и стыков специальными смесями, чтобы предотвратить просачивание влаги через эти уязвимые места;
Стоимость проникающей гидроизоляции сравнительно недешева, актуальная цена сейчас варьируется в пределах 2-5 долларов за 1 квадратный метр в зависимости от марки смеси;
Гидроизоляция как изнутри, так и снаружи здания требует непростых подготовительных работ, например, бетонные стены должны быть абсолютно чистыми, хорошо увлажненными, гладкими, обработанными кислыми растворами. Гидроизоляция окрашенных или обработанных с применением штукатурки стен требует тщательного удаления старой краски, фрагментов штукатурки. А также обезжиривания, очищения с помощью песка или напора воды под высоким давлением, обработки железными щетками. Должен открыться полный доступ к капиллярной системе бетона, иначе гидроизоляция окажется неэффективной;
Стены должны быть свободными от трещин и повреждений, потому на старых выщелоченных конструкциях такая гидроизоляция не применяется; небольшие щели и трещины тщательно заделываются цементным раствором;
Поверхность бетона тщательно очищается от плесени, масляных пятен, грунта и даже пыли;
Проникающая гидроизоляция неэффективна для стен из газобетона и пенобетона, т.к. размер ячеек в структуре материалов слишком велик, и кристаллы не смогут плотно закрыть их изнутри;
Проникающие смеси неэффективны на поверхности кирпичной кладки, потому что в кирпиче отсутствует необходимый для химической реакции элемент. Гидроизоляционными смесями можно обрабатывать лишь поверхности швов, т.к. в кладочном растворе есть продукты гидратации цемента. Проблема гидроизоляции кладки обычно решается с помощью внешней защиты, где используются рулонные и обмазочные материалы;
Раствор для обработки стены пола нужно использовать в течение получаса, потому его подготавливают маленькими порциями – в готовую смесь воду добавлять нельзя;
Обработанные стены и поверхность пола должны быть хорошо защищены от пересыхания и воздействия низких температур. В помещениях обязательно должно быть тепло, а стены и поверхность пола либо покрывают пленкой, либо тщательно увлажняют в течение последующих двух недель.

Важно! Проникающая гидроизоляция кирпичной кладки проводится только квалифицированными рабочими, с применением специального оборудования.

Как говорится, нет в мире совершенства. Но все-таки именно проникающая гидроизоляция является самым надежным и эффективным средством защиты любых бетонных конструкций промышленного и бытового назначения: бассейнов, пола в ванной, фундаментов, подвалов, гидротехнических сооружений, шахт, резервуаров, причалов, и т.д. И остается таковым на протяжении многих лет.

Область применения

Применяют смеси проникающего действия везде, где требуется защита бетонных конструкций от воздействия влаги: сточных и грунтовых вод, морской воды, и т.д. Эта защита отлично проявила себя в разных областях строительства. Химические вещества, входящие в состав сухих смесей, безопасны для человеческого здоровья, потому их широко используют для гидроизоляции колодцев, резервуаров с питьевой водой, бассейнов, помещения ванной комнаты.

Смеси эффективны при применении даже изнутри зданий. Например, эффективна проникающая гидроизоляция подвала для защиты от грунтовых вод, причем даже без дополнительного нанесения на стены фундамента. Это сокращает стоимость и длительность ремонтных работ, ведь фундамент не нужно откапывать, тщательно просушивать, как это делают в случае использования рулонных и мастичных систем гидроизоляции.

Нетоксичность смесей позволяет использовать их в жилых помещениях: в ванной для защиты стен и пола от вредного воздействия влаги, в жилых помещениях цокольного этажа, и так далее.

Важно! Любые отделочные работы следует отложить на время, пока происходит процесс кристаллизации. Наносить любые виды штукатурки, в том числе и гипсовой, или других декоративных отделочных материалов на поверхность, обработанную гидроизоляционными составами, можно не раньше, чем через 30 дней.

Если не выдержать нужное время до начала отделочных работ, отделка будет безнадежно испорчена.

Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие
