Комфортное существование жильцов современного загородного дома обеспечивает мощная сеть различных инженерных коммуникаций, среди которых одно из главных мест занимает система, отвечающая за тепло. Планируя монтировать ее самостоятельно, практически каждый хозяин задается вопросом о том, какой диаметр трубы для отопления частного дома выбрать. Для многих это становится настоящей проблемой, так как именно от зависит и конечная стоимость, и эффективность работы системы отопления.

Факторы, влияющие на выбор труб

Выбор диаметра труб для отопления частного дома играет действительно важную роль, поскольку от этого параметра будет зависеть пропускная способность теплосистемы, а также ее тепловые и гидравлические потери. Помимо этого, обязательно следует учитывать масштаб монтируемой системы, а именно количество радиаторов и помещений, требующих обогрева. Многие думают, что чем больше диаметр трубы для отопления частного дома, тем больше ее пропускная способность, а значит, количество радиаторов можно будет увеличить.

Однако повысить эффективность таким способом вряд ли удастся. Мало того что покупка труб с неоправданно большим сечением повлечет дополнительные расходы, так еще и появится риск падения давления в системе до критического значения и, как следствие, снижение КПД.

Теплотехнический расчет

Расчет диаметра труб теплоснабжения выполняется с учетом материала, из которого они изготовлены, длины контура, схемы разводки и принципа циркуляции теплоносителя. Самостоятельно правильно выполнить калькуляцию довольно сложно, особенно если опыта в таких делах нет. Лучше всего за решением данного вопроса обратиться к специалисту, который сможет разработать грамотный проект отопления частного дома.

При его составлении обязательно учитываются следующие параметры будущей отопительной системы:

• схема разводки, на основании которой исчисляется общая длина труб;
• коэффициент сопротивления трубы для системы отопления потоку жидкости (на данный показатель влияют размер, материал и гладкость внутренней поверхности изделия);
• сечения выходного и входного патрубков котла (обычно они тождественны);
• внутренний диаметр трубы для отопления частного дома (внутреннее сечение указывается в миллиметрах или дюймах; 1 дюйм = 25,4 мм);
• уровень охлаждения теплоносителя;
• максимальный показатель скорости движения теплоносителя;
• объем тепла, который надо будет передавать от отопительного котла ко всем радиаторам.

Принцип расчетов

Составляя проект отопления частного дома, специалист ориентируется на оптимальные показатели, которых необходимо достичь при создании новой системы. К примеру:

• Скорость движения воды в системе не должна превышать 1,5 м/сек. Оптимальный вариант - от 0,3 до 0,7 м/сек.
• Степень охлаждения водяного теплоносителя (температурная разница в воде, входящей в котел и выходящей из него) должна находиться в диапазоне 15-20 градусов.
• Количество тепла, требуемое системе, должно равняться общей мощности всех радиаторов (берется максимальный показатель по паспорту). На обогрев 10 кв. метров площади утепленного помещения необходим 1 кВт плюс запас в 15-20%.

Системы с естественной циркуляцией

Максимальный диаметр трубы для отопления частного дома, оборудованного отопительной системой с естественной либо комбинированной циркуляцией, должен соответствовать размерам входного и выходного патрубков котла (чаще всего они одинаковые). Трубы такого сечения понадобятся для выполнения начального и заключительного участков контура.

Если говорить о том, какая труба для отопления частного дома лучше, то тут надо учитывать тип котла. Так для твердотопливных котлов рекомендуется применять металлические изделия. В случае если планируется использовать трубы полимерные, то для монтажа первых пары метров все равно следует применить металлическую трубу.

Стартовый диаметр получается самым большим. Его выдерживают до первого разветвления. Далее разводку выполняют с постепенным уменьшением диаметра труб после каждого ветвления. В последней точке диаметр должен соответствовать ½ дюйма (12,7 мм) либо ¾ дюйма (19 мм). При монтаже «обратки» действует тот же принцип.

Системы с принудительной циркуляцией

Такие системы обычно работают на газовых или электрических котлах. Диаметр труб для них следует выбирать самый малый, так как принудительную циркуляцию обеспечивает насос. Целесообразность труб малого диаметра объясняется следующими факторами:

• меньшее сечение (чаще всего это трубы полимерные или металлопластиковые) позволяет минимизировать объем воды в системе и, следовательно, ускорить ее нагрев (уменьшается инертность системы);
• монтаж тонких труб значительно проще, особенно если их необходимо спрятать в стены (выполнение штроб в полу или стенах требует меньших трудозатрат);
• трубы малых диаметров и соединительные фитинги к ним стоят дешевле, следовательно, снижается общая стоимость монтажа отопительной системы.

При всем этом, размер труб должен оптимально соответствовать показателям, предусмотренным технологическими расчетами. Если эти рекомендации не будут соблюдены, эффективность отопительной системы снизится, а ее шумность - увеличится.

Подключение радиаторов

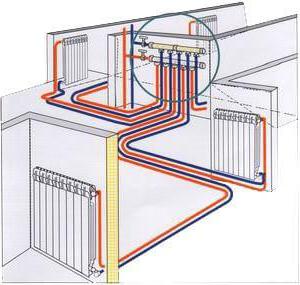

При коллекторной схеме разводки, котел и коллекторы соединяют трубами большего сечения (от 19 до 25 мм). Разводка от коллекторов осуществляется с применением тонких труб, внутренний диаметр которых составляет 12,7 мм (1/2 дюйма).

Радиаторы, а также дополнительное оборудование, в частности, блок безопасности, гидроаккумулирующая емкость и т. д., тоже подключаются полудюймовыми трубами.

Виды радиаторов

Относительно того, какое отопления лучше для частного дома, отзывы владельцев довольно разнообразны, а вот что касается радиаторов, то многие отдают предпочтение алюминиевым моделям. Дело в том, что от материала зависит мощность батарей отопления. Они бывают биметаллическими, чугунными и алюминиевыми.

Одна секция биметаллического радиатора имеет стандартную мощность 100-180 Вт, чугунного - 120-160 Вт, а алюминиевого - 180-205 Вт.

При покупке радиаторов необходимо точно выяснить, из какого материала они сделаны, так как именно этот показатель требуется для правильного расчета мощности.

для отопления

Нагретая вода транспортируется от котла к радиаторам по трубам, поэтому их качество непосредственно влияет на уровень теплопотерь. На рынке строительных материалов ныне представлены три вида труб:

• металлические;
• медные;
• металлопластиковые.

Каждый вид обладает своими особенностями, о которых и пойдет речь ниже.

Металлические трубы

Этот вариант ранее повсеместно использовался в системах отопления многоэтажных и частных домов. Металлические трубы постепенно уходят в прошлое, так как характеризуются не с самой лучшей стороны. К их недостаткам относятся:

• большой вес;
• проблематичность монтажа (требуется профессиональное оборудование);
• способность накапливать статическое электричество;
• ограниченный срок службы из-за неспособности противостоять ржавчине.

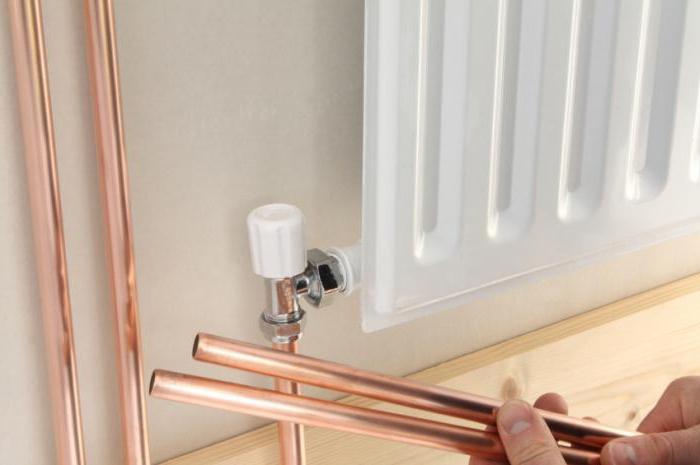

Медные трубы

Такие изделия обладают рядом преимуществ, например:

• способность выдерживать высокие температуры (в пределах 200 градусов);
• высокая прочность (максимальное давление - 200 атмосфер);
• долговечность (не подвержены коррозии).

Однако популярностью медные трубы не пользуются, и причины тому следующие:

• сложность монтажа (требуется профессиональное оборудование и специальные навыки);
• для установки медных труб требуются специальные кронштейны;
• высокая цена (медь - дорогой материал);
• высокая стоимость работ в силу их трудоемкости.

Металлопластиковые трубы

Этот тип труб является самым востребованным среди потребителей. Такие изделия выпускаются в широком типоразмерном ассортименте и идеально подходят для монтажа систем отопления. Они обладают следующими достоинствами:

• повышенная прочность и долговечность (алюминиевая или стекловолоконная основа, покрытая пластиком, в целом создает высокопрочную конструкцию, не разрушающуюся со временем и стойкую к механическим повреждениям);
• стойкость к коррозионным процессам (герметичное внешнее покрытие не пропускает воздух);
• минимальное гидравлическое сопротивление (такие трубы идеально подходят для систем отопления с естественной и принудительной циркуляцией воды);
• обладают антистатическим свойством;
• простота и высокая скорость монтажа (для установки не требуются профессиональные знания, достаточно ознакомиться с техникой монтажа в интернете и приобрести специальный паяльник);
• низкая стоимость труб любых диаметров и комплектующих к ним.

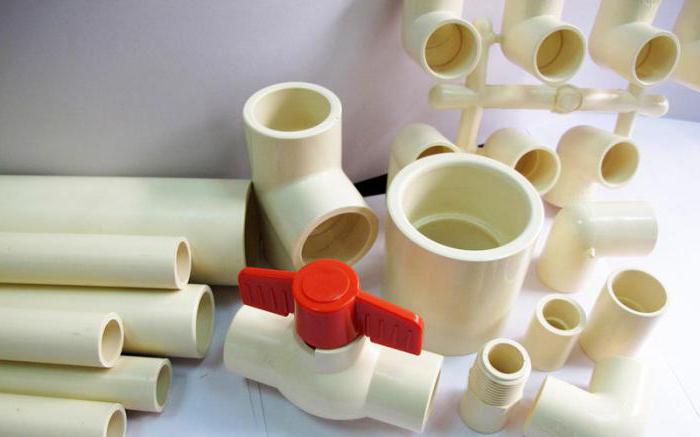

Надежное соединение элементов обеспечивают специальные элементы - фитинги. Если металлопластиковые трубы необходимо соединить с металлическими либо запорной арматурой, применяются фланцы или переходники на резьбовое соединение.

При монтаже отопительной системы из труб и фитингов, армированных стекловолокном, операция по зачистке этих элементов не требуется, что значительно убыстряет и упрощает работы.

Таким образом, металлопластиковые трубы являются оптимальным вариантом для самостоятельного монтажа отопительной системы. Главное - правильно подобрать необходимое количество и диаметр труб и комплектующих (фитингов).

Для холодного водоснабжения используются полипропиленовые трубы с однородной стенкой. Для систем ГВС и отопительных контуров применяют армированные изделия, так как включение в структуру стенки полипропиленовой трубы оболочки из алюминия или значительно увеличивает прочность трубного материала и снижает величину теплового расширения.

Каких диаметров производятся полипропиленовые трубные материалы

При выборе комплектующих для устройства системы отопления и водоснабжения решающими факторами являются температура жидкости, скорость её подачи и давление. Необходимая площадь сечения водопровода определяется при этом расчётами, выполненными в соответствии со сферой применения и условиями эксплуатации оборудования.

Исходя из конфигурации сечения трубы (круглое кольцо), его геометрические параметры определяются наружным и внутренним диаметрами. Существующая на сегодняшний день классификация полипропиленовых труб четко определяет типовые размеры каждого вида трубных изделий, используемых для монтажа.

На сегодняшний день как отечественные, так и зарубежные фирмы-производители выпускают комплектующие для трубопроводов в стандартном исполнении. С учетом практического применения разработаны типовые инженерно-технические решения, позволяющие определять оптимальный проход в изделиях для домашнего отопления и других водяных коммуникаций. На основании данных таблицы можно сделать правильный выбор оснастки и комплектующих тепловой магистрали, не прибегая к гидравлическим расчетам.

Как правило, в маркировке присутствует одно из следующих значений наружного диаметра:

16, 20,25, 32 и 40 мм,

которые соответствуют внутренним диаметрам полипропиленовых труб марки PN25:

10,6; 13,2; 16,6; 21,2; 26,6 мм.

Для удобства пользования соответствие диаметров и толщины стенки полипропиленовых труб, применяемых в системах отопления и водоснабжения, сведены в таблицу:

Таблица с данными по диаметрам и толщине стенок полипропиленовых труб применяемых в быту серий

Резонный вопрос. Почему же на готовых изделиях наносятся параметры наружные, если так важен для функциональности размер внутреннего прохода трубопровода. Все дело в том, что наружный диаметр указывает на соответствующий вид подключения.

Потенциал использования полипропиленовых труб различных наружных диаметров при скорости движения теплоносителя в трубопроводе 0,7 м/сек:

• труба диаметром 16 мм рассчитана для подсоединения одного-двух радиаторов обогрева;
• величина в 20 мм соответствует подключению до 5 радиаторов суммарной мощностью до 7000 ватт);
• для большего количества радиаторов (суммарной мощностью до 11 кВт) используются пропиленовые полимерные трубы наружного диаметра 25 мм;
• полипропиленовый трубный материал с наружным размером 32 мм рассчитан на оборудование дома в целом или одного этажа системой отопления в 10-12 кВт суммарной мощности (максимум 19 кВт);
• изделия диаметром 40 мм используются для прокладки магистральных трубопроводов в жилых объектах большой площади. Обычно это коттеджи и загородные дома, в которых количество обогревательных приборов доходит до 20 шт., а суммарная мощность всех точек подключения составляет приблизительно 30 киловатт.

Влияние диаметра трубы на эксплуатационные характеристики отопительной системы

Скорость подачи теплоносителя и объем переносимой тепловой энергии напрямую зависит от внутреннего сечения полипропиленовых трубопроводов. Для наглядности этого утверждения зависимость обеспечения тепловой энергией от интенсивности подачи теплоносителя и значений диаметров трубопровода сведена в таблицу:

Таблица подбора полипропиленового трубного материала в зависимости от интенсивности подачи теплоносителя и потребности в тепловой энергии

Тепловая мощность указана в Вт, интенсивность подачи теплоносителя в кг/сек. Расчетные данные опираются на средние значения температур: подаваемого теплоносителя в 80 0 С, обратки в 60 0 С, воздуха в комнате +20 0 С. .

К примеру: при скорости потока 0,4 м/с в трубопроводе будет переноситься следующее количество тепловой энергии:

• для магистрали с наружным размером 20 (внутреннее сечение 13,2 мм) количество тепла составляет 4,1 кВт;
• для пропиленовых изделий Ø 25 и 16,6 соответственно, количество тепла будет составлять 6,3 кВт;
• пропиленовые трубопроводы с наружным и внутренним диаметрами 32 и 21,2 соответственно имеют величину подачи тепловой энергии в 11,5 кВт;
• трубные материалы в 40 миллиметров (размер внутреннего просвета 26,6 мм) обеспечат подачу тепла в количестве 17 кВт.

При увеличении скорости потока жидкости до 0,7 м/сек интенсивность подачи теплоносителя возрастёт сразу на 70-80%.

Важно! Практическое назначение приведённой выше таблицы — рекомендовать, исходя из значения потребного количества тепловой энергии, необходимый диаметр трубы во время подбора трубных материалов для системы отопления жилья.

Рассмотрим наглядный пример:

Имеется типовой дом полезной площадью 250 м 2 . Строение достаточно утеплено и для создания нормальных условий проживания нуждается в обогреве из расчета 1 кВт на 10 кв. м, то есть, для создания комфортной температуры в доме достаточно будет 25000 ватт тепловой энергии (максимум).

На заметку: для первого этажа всегда требуется больше тепла — примерно 2/3 от общего потребляемого количества.

Таким образом, из 25 кВт обогрев первого этажа потребует 15 кВт, второго — 10 кВт.

Дом оборудован автономной системой отопления на базе двухконтурного котла. Установленные в комнатах радиаторы подключены параллельно. В доме имеется разводка на два крыла, с равной тепловой мощностью. На первом этаже мощность для каждого крыла составляет 7500 ватт. Для второго этажа оба крыла требуют по 5000 ватт.

Двухэтажный дом с системой водяного отопления на базе автономного котла — в разрезе

Котел выдает для обогрева дома 25 киловатт тепловой энергии. Значит, для тепловой магистрали нужно использовать полипропиленовые трубы и фурнитуру внутреннего диаметра 26,6 мм (при скорости подачи 0,6 м/с). Данному значению соответствует наружный диаметр трубы 40 миллиметров.

Для снабжения ответвлений на первом этаже потребуется 1500 ватт тепла. Используя данные из таблицы, получаем следующее:

• при скорости потока 0,6 м/сек оптимальным диаметром внутреннего просвета полипропиленовых труб будет 21,2 мм — соответствующий этой величине идентичный наружный параметр по данным таблицы составляет 30 мм;
• для каждого крыла подходит трубный материал с внутренним диаметром 16,6 мм, которому соответствует Ø 25 мм внешнего контура сечения полипропиленовых труб.

Теперь рассмотрим порядок подключения обогревательных приборов.

Радиаторы водяного отопления в среднем имеют мощность в 2 киловатта, поэтому теоретически для их врезки в контур пригодны трубы с минимальным значением наружного диаметра — 16 мм (PN16). Однако на практике рекомендуется использовать полипропиленовые изделия с размером внутреннего сечения 13,2 мм и наружным диаметром 20 мм (PN20), так как применение полимерных труб PN16 признано нецелесообразным из-за низкой технологичности.

Второй этаж оборудуется трубопроводом сечением 32 мм. Для каждого крыла используются трубы и соединительная фурнитура Ø25 мм. С радиаторами та же картина, что и на первом этаже — подсоединение батарей выполняется с помощью труб PN20.

Заключение

На основании приведённого выше примера для каждого участка трубопровода в системе отопления можно подобрать комплектующие необходимого диаметра — в том числе и от этого будет зависеть эффективность работы отопительного оборудования.

Следует помнить, что материалы для трубопровода в системе отопления выбираются с расчётом соответствия максимальным техническим характеристикам автономного котла, не смотря на то, что в большинстве случаев агрегат будет работать в штатном режиме — в соответствии с заданными параметрами эксплуатации.

Частного дома представляет собой сложную структуру, состоящую из трубопроводов и множества приборов. Чтобы создать такую систему, которая будет обогревать дом, не выбрасывая на ветер лишние деньги в процессе эксплуатации (да и на стадии монтажа), все элементы системы должны быть оптимизированными, правильно подобранными и, соответствовали потребностям дома в тепле и друг другу.

Диаметр трубы стоит подбирать при совокупности многих условий

Для правильного расчета диаметра труб принимаются во внимание общие теплопотери в помещении в максимально холодный зимний период. Исходя из этого, вычисляется

• количество блоков в каждом радиаторе.

На диаметр трубопроводов также влияют:

1. Тип разводки (одно- или двухтрубная)
2. Способ циркуляции (принудительная, самотечная)

Котел

Если местность, где предполагается , обеспечивается газом, то котел для отопления в частном доме однозначно выбирается газовый, как наиболее экономичный. Расчет мощности котла выполняется в соотношении 1КВт. час на 10кв. метров площади при высоте потолков 3 метра.

Котел отопления непосредственный элемент для расчета диаметра трубопровода

На выбор мощности котла также влияют:

• Качество топлива (расчет выполнялся на использование газа);
• Теплопотери, допускаемые, если котел расположен на некотором расстоянии от дома. При этом теплоизоляция трубопроводов не удовлетворительная;
• Слабая теплоизоляция стен.
• Использование горячей бытовых условиях. Двух контурный котел, выбираемый для подачи горячей воды, должен быть более мощный;
• Следует учитывать и тот факт, что зимой давление в газопроводах неизменно падает.

Все вышеупомянутые факторы заставляют использовать оборудование мощностью в полтора-два раза большей, чем требуется для автономного отопления дома.

Подача воды к котлу: естественное двухтрубное отопление в ленинградке

Самотечная подача воды в котел осуществима при централизованном водоснабжении местности. Но если застройщик получает воду от колодца индивидуально, для подачи и круговорота воды нужен циркуляционный .

В отопительной системе применяется , оптимизирующий скорость теплоносителя, и обеспечивающий возврат остывшей жидкости в котел. проблему воздушных пробок, которые попросту смываются постоянно текущим теплоносителем. Для отопительной системы частного дома рекомендуется выбирать саморегулирующийся насос с мокрым ротором, который в процессе эксплуатации контактирует с теплоносителем. Этот насос работает бесшумно, способен сам подстроиться под изменение работы котла, он экономичен и долговечен. Его мощности и КПД достаточно для коттеджа.

Манометры позволяют контролировать давление.

Контроль давления в системе отопления обязателен, так как в любой момент может произойти сбой и надо реально понимать рабочее давление

Оптимальным для домашней системы отопления должно быть давление в полтора-два атм. Скачок давления до 3-х атм. Способен разорвать котел, трубопроводы . И чтобы избежать резкого превышения давления в системе отопления вследствие повышения напора воды, на выходе из котла устанавливается расширительный бак.

Теплопровод в многоквартирном доме: как выбрать трубы по наружному и внутреннему диаметру гильзы для радиатора

В системе обогрева дома не последнее значение имеет правильный выбор трубы, по которым течет теплоноситель. От диаметра зависит

• Пропускная способность трубопровода,
• количество воды, находящееся в отопительном контуре в единицу времени, и соответственно, теплоотдача;
• давление воды в контуре.

Рассмотрим, как рассчитать правильный системы обогрева с принудительной циркулированием, наиболее приемлемым для для отопления в частном доме. Выбирая трубы для отопительного контура, следует учитывать один фактор: медные и пластиковые трубы маркируются по внешнему диаметру, а в технических характеристиках стальных и металлопластиковых изделий — прописывается внутреннее сечение. Этот фактор имеет значение при расчетах диаметров и монтаже трубопроводов. Диаметр трубы для отопления загородного дома выбрать не сложно, если есть под рукой хороший теплотехник.

Диаметр труб отопления важен при монтаже и расчете системы

Если подбираются трубы для подключения собственного дома к централизованной тепломагистрали, то диаметр труб для отопления берется такой, же, как в квартирах многоэтажных домов.

Но совсем иначе рассчитывается диаметр трубы для отопления частного дома. Важно помнить, что н е на всем протяжении теплопровода следует выбирать для отопления
трубы одного размера. На определенных участках, пор мере из разветвления, их сечение изменяется.

Формула расчета диаметра труб для отопления частного дома

Расчет выполняется по формуле

Формула расчета диаметра трубы для отопления

D -диаметр трубы, в миллиметрах
∆t° - разница температур (между подаваемой водой и возвращаемой обратно в котел), указано в градусах Цельсия(С о);
Q -количество тепловой энергии, нужной для обогрева помещения в киловаттах, и рассчитанное нами ранее;
V - скорость теплоносителя в м/с - выбирается из определенного диапазона.

Опираясь на эту формулу, для простоты вычислений созданы данные, позволяющие рассчитать диаметр трубы.

На списке данных, (внизу) указаны величины для труб из полипропилена, потому что именно эти изделия все чаще используются для устройства отопительного контура. По ней вы определите диаметр, необходимый для заданной системы обогрева. Розовым цветом выделена оптимальная скорость перемещения воды — носителя тепла. Но если вы планируете устанавливать стальные, или металлопластиковые трубы, то работать будут другие расчеты.

Рассмотрим, как перемещается теплоноситель в контуре с принудительной циркуляцией. Она совершается посредством насоса, коллектора и носителя тепловой энергии. Если установить трубы с меньшим диаметром, то интенсивность движения горячей воды будет выше, она быстрее будет совершать оборот по трубопроводу и возвращаться в котлоагрегат. Соответственно, более широкий трубопровод замедлит движение теплоносителя.

Тонкая труба сделана для более быстрой циркуляции жидкости теплоносителя

Секреты монтажа стояка отопления: использование полипропиленовых труб 25 мм

Отопительный контур монтируется трубопроводом с меньшим диаметром по самым банальным причинам:

• Чем тоньше трубы, тем ниже цена;
• При открытом монтаже они не так бросаются в глаза, а при закрытом требуют меньшей глубины в штробах.
• Чем меньше диаметр труб для отопления, тем меньше теплоносителя находится в системе. Это ведет к экономии топлива.

Температура теплоносителя в системе отопления зависит также и от скорости движения теплоносителя по трубопроводу.

Как производится расчет согласно установленному котлу: разводка зависит от многих факторов

Сначала определяем, какая труба требуется на отрезке от котла до первого расхождения в доме. Допустим, равняется 38 кВт. По разделу, соответствующему этому показателю, переходим на клеточки, окрашенные розовым оттенком и смотрим какие диаметры труб для отопления частного дома соответствуют этим зонам. Определяем, что это трубы 40 и 50 мм. Выбираем меньшее, то есть 40 мм. Диаметр трубы для системы отопления подбирается настоящим специалистом в этом деле.

Далее следует разветвление трубопровода в доме. Например, на два этажа. На нижнем этаже поглощение тепла выше, Предположим, что 20 кВт поглощаются первым этажом, и 18 переносятся на второй этаж. По таблице определяем, что данной теплоотдаче соответствует размер сечения 32 мм.

На каждом этаже трубопровод снова делится на две ветки. Получаем, по 10кВт на первом этаже и 9 — на втором. Из таблицы видим, что данным параметрам соответствует труба 25 мм. На каждом этаже по два крыла. Снова значение тепла делится на два и в результате получается 5 и 4,5 кВт. Далее следует разделение трубопровода на комнаты, и потребление тепла доходит до 5 кВт. Диаметр снижается до 20 мм. Но как показывает практический опыт, переходить на «двадцатку» имеет смысл только при потреблении тепла до 3кВт. Обратка выполняется в таком же порядке.

Рассчитывается количество секций радиатора отопления исходя из площади комнаты, где устанавливаются радиаторы, и опираясь на паспортные данные самих радиаторов, в которых прописана мощность секций.

ПОСМОТРЕТЬ ВИДЕО

В заключение следует сказать о том, что отопление дачного дома не работает круглосуточно и регулярно. Его включают лишь тогда, когда в доме находятся люди. И в зимний период есть опасность обмерзания отопительного контура, разрыва труб и радиаторов. Чтобы этого не произошло, в котел заливают , которая, смешиваясь с водой, понижает температуру ее замерзания, изнутри предохраняет стальные узлы отопительной системы от коррозии. Кстати, полипропиленовые трубы способны несколько расширяться, что предохраняет их от разрывов вследствие обмерзания, поэтому при организации отопления предпочтение отдается именно данному типу трубопроводов. Диаметр трубы для отопления должен отвечать всем требованиям системы в общем.

Полипропиленовые трубы, муфти и фитинги

В этой статье мы рассмотрим полипропиленовые трубы для отопления и их технические характеристики, которые указаны в маркировке. Немного остановимся на материалах, которые применяются для производства и армирования.

Материалы и характеристики

Знать диаметр – это только полдела, но придя в магазин, вы столкнетесь с разнообразием материалов. Трубы полипропиленовые для отопления соответствуют ГОСТу Р 52134–2003. Они изготавливаются из трех видов пластика, два из которых могут применяться для систем горячего водоснабжения и :

• состоящих из одинаковых структурных единиц. Их молекулярные связи не выдерживают нагревания, соответственно, неприменимы для систем с высокой рабочей температурой;
• состоящие из разных структурных единиц. Неоднородность связей между молекулами делает их устойчивыми к нагреванию, при этом материал не теряет свою естественную эластичность;
• состоящих из кристаллов. Имеют самую прочную и устойчивую к повышению температуры структуру при этом теряют в эластичности.

В маркировке полипропиленовых труб для отопления указывается их наружный диаметр. Обращайте на это внимание, когда нужно соединить контур квартиры с центральным стояком. При равном наружном сечении металлические и полипропиленовые трубы имеют различный внутренний условный проход, у металла он шире.

Обязательно выбирайте армированные изделия. В качестве армировочного материала применяют алюминий и стекловолокно. Лучше отдать предпочтение последнему, так как при монтаже не нужно снимать слой армирования на глубину соединения контура с муфтами и фитингами. Армирование алюминием осуществляется:

• монолитным слоем;
• слоем с множественными отверстиями.

Армирование полипропилена алюминием с перфорацией

И алюминиевый, и стекловолоконный слои армирования находятся между двух слоев пластика. Армирование нужно только для того, чтобы компенсировать увеличение контура в длину при нагревании. Об усилении изделия речи не идет, так как пластик и без этого очень прочный. Неармированные изделия не подходят, так как у них слишком высокий коэффициент линейного расширения, который равен 0,15 мм/м. Для сравнения у армированных изделий он составляет 0,02 мм/м. Трубы полипропиленовые для отопления имеют стандартные размеры. Они продаются отрезками, длина которых составляет четыре метра.

Для наглядности проведем расчет. Возьмем один метр контура, в котором циркулирует вода, нагретая до 80 градусов. Умножим температуру на коэффициент линейного расширения и получим следующие значения:

• для армированных изделий – удлинение на 1,6 мм;
• для неармированных изделий – удлинение на 12 мм.

Также в маркировке указано номинальное . Обозначается латинскими буквами РN. К примеру, изделие с маркировкой РN16 выдерживает 16 атмосфер, но это не максимум его возможностей. Он может выдержать и большее кратковременное повышение. Номинальное давление – это показатель, при котором срок службы полипропиленовых труб составит полстолетия. Расчет выполнен при помощи специальных программ, где температура воды закладывается равной 20 градусам. Это важно, при увеличении температуры срок службы будет, естественно, меньше, так как, нагреваясь, пластик меняет своих механические характеристики.

Расчет диаметра для центрального отопления

В поисках расчетов было изучено много материала, часто не дающего конкретного ответа на вопрос о том, какого должны быть размера полипропиленовые трубы для отопления. Как выбрать диаметр таким образом, чтобы система была сбалансированной. В принципе, чтобы сделать точные вычисления с учетом всех факторов, нужно быть реально специалистом и получить профильное образование. Расчет диаметра трубы входит в гидравлический расчет отопления, который осуществляется при помощи специальных профильных программ. Все остальные методы подсчета будут приблизительные.

Толщина полипропиленовых труб для отопления в частных домах и квартирах с центральным отоплением обычно не превышает 25 мм. Также используют изделия 20 и 16 мм.

Все просто, когда нужно определить диаметр полипропиленовой трубы для отопления в квартирах с центральным отоплением. От стояка, проходящего через все этажи, в каждую квартиру выходит патрубок. Его сечение, естественно, меньше, чем у самого стояка. Чтобы правильно определить, какой диаметр полипропиленовых труб нужен для центрального отопления, нужно всего лишь подобрать размер сечения к патрубку. Следите за тем, чтобы не было заужения контура. Вот и все, дело за выбором материалов. Обратите внимание, на то, что совпадать должно внутреннее сечение, а не наружное.

Расчет диаметра для автономного отопления

Вопросы о том, как выбрать диаметр полипропиленовых труб для отопления появляются при монтаже

Расчет диаметра полипропиленовой трубы для отопления

контуров в частных домах. Сразу отметим – расчеты приблизительные, но это не означает, что они не правильные. Также их можно применять для контуров квартир с центральным отоплением. Определяющие параметры диаметра полипропиленовой трубы для отопления частного дома:

• площадь отапливаемого помещения.

От этого зависит, сколько потребуется тепла для обогрева до необходимого уровня. Чтобы не углубляться в дебри формул можно последовать всеобщему примеру и взять в расчет 0,1 кВт энергии на один метр квадратный, при стандартной высоте потолков 2,5 м. Конечно, нужно учитывать степень утепления помещения, исходя из которого, вычисляется коэффициент теплопотерь. Но дабы не запутаться, просто добавляем 20% к необходимому количеству киловатт;

• скорость теплоносителя.

Этот показатель варьируется от 0,2 до 1,5 м/с. Чем больше скорость потока, тем давление в контуре выше. Часто это приводит к появлению шума в системе, из-за трения теплоносителя о стенки. Для расчета диаметра труб принято использовать значение до 0,6 м/с – оптимально для автономных контуров частных домов. Оттого, какие диаметры полипропиленовых труб для отопления подобраны, зависит и скорость циркуляции. Чем толще контур, тем вода течет медленнее;

• разница температуры подачи и обратки.

Показатель достаточно индивидуальный. Он зависит и от мощности , и от материала труб, их утепления, а также от скорости теплоносителя. Стандартами определено, что подача осуществляется при температуре 80 градусов, при этом на обратном потоке будет около 60 градусов. Теплоноситель остывает на 20 градусов, обычно это значение и берется в расчет.

Какого диаметра полипропиленовые трубы использовать для отопления одноэтажного дома площадью 80 кв.м:

• в формуле присутствуют две постоянные величины, перемножив которые получаем значение 304,44;
• затем это число нужно умножить на 9,6 (80 кв.м х 0,1 кВт энергии + 20% запаса), выходит 2100,636;
• полученный результат делим на 20 (разница температур) и на 0,6 (м/с, скорость потока теплоносителя);
• в конце вычисляем корень квадратный от полученной величины и получаем значение 13,23 мм.

Толщина стенок полипропиленовых труб разного диаметра

Выходит, что внутренний диаметр полипропилен труб для отопления дома площадью 80 м 2 составляет 13,23 мм. Еще раз обратите внимание на то, что полипропиленовые трубы маркируются по наружному сечению. Также в маркировке присутствует информация о толщине стенок. Вычислить условный проход можно в одно действие, проще пареной репы. Также можно воспользоваться таблицей соотношения стенок труб к их диаметру.

Исходя из этого, можно сделать вывод, что в этом случае подходит труба диаметром 25 мм, так как двадцатка немного недотягивает. Для расчета мы брали скорость потока теплоносителя 0,6 м/с, хотя допускается значение от 0,2 м/с. Соответственно, выбрав трубу с сечением побольше, мы снижаем скорость циркуляции, при этом она остается в рамках стандарта.

Расчет, исходя из скорости потока теплоносителя

Диаметр полипропиленовых труб для отопления таблица:

Соотношение диаметра труб к тепловой мощности отопления

Есть простой способ, как рассчитать диаметр полипропиленовых труб для отопления - это таблица. Давайте им воспользуемся и сделаем расчеты для всё того же одноэтажного дома 80 кв.м. Для его обогрева нужно 8 кВт энергии, что равняется 8000 Вт. Находим в таблице это значение и ведем глазами до розовых ячеек, в которых указано оптимальная скорость теплоносителя. В нашем случае – это 0,5 и 0,3 м/с. Останавливаем свой выбор на первом значении, которое соответствует трубе диаметром 25 мм.

Теперь сравните с результатом вычислений, проведенных выше. Как видите, они совпадают, значит, оба метода определения диаметра труб для отопления состоятельны и могут быть использованы для проведения расчетов. В итоге следует обратить внимание на то, что лучше все таки придерживаться стандартов. использование слишком узких и слишком широких труб негативно сказывается на функциональных характеристиках системы.

При проектировании и монтаже системы отопления всегда возникает вопрос, – какой диаметр трубопровода выбрать. Выбор диаметра, а значит и пропускной способности труб, важен, ведь нужно обеспечить скорость теплоносителя в пределах 0,4 – 0,6 метров в секунду, которая рекомендуется специалистами. При этом должно поступать нужное количество энергии (количество теплоносителя) к радиаторам.

Известно, что если скорость меньше 0,2 м/с, то будет застаивание воздушных пробок. Скорость больше 0,7 м/с не стоит делать из соображений энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости), к тому же это нижний предел возникновения шума в трубопроводах малых диаметров.

Какой тип трубопровода выбрать

Сейчас все чаще выбирают для отопления полипропиленовые трубопроводы, которым хоть и присущи недостатки в виде сложности обеспечения качества стыков, и значительного теплового расширения, но они предельно дешевы и просты в монтаже, а это зачастую решающие факторы.

Какие трубы применять для системы отопления?
Полипропиленовые трубы делятся на несколько видов, у которых свои технические характеристики, и предназначены они для разных условий. Для отопления подходят марки РN25 (РN30), которые выдерживают рабочее давление в 2,5 Атм при температуре жидкости до 120 град. С.

Данные о толщине стенок приведены в таблицах.

Для отопления сейчас применяются трубы из полипропилена, которые армированны алюминиевой фольгой или стекловолокном. Армировка предотвращает значительные расширения материала при нагревании.

Многие специалисты отдают предпочтение трубам и с внутренней армировкой стекловолокном. Такой трубопровод в последнее время стал наиболее широко применяться в частных системах отопления.

Вопросы подбора диаметра отопительного трубопровода

Трубы выпускаются стандартных диаметров, из которых и нужно сделать выбор. Наработаны типовые решение по подбору диаметров труб для отопления дома, руководствуясь которыми в 99% случаев можно сделать оптимальный правильный выбор диаметра без выполнения гидравлического расчета.

Стандартные наружные диаметры полипропиленовых труб –16, 20, 25, 32, 40 мм. Соответствующий этим значениям внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм соответственно.

Более подробная информация о наружных диаметрах, внутренних диаметрах и толщине стенки полипропиленовых труб приведена в таблице.

Какими диаметрами что подключать

Нам необходимо обеспечить подачу необходимой тепловой мощности, которая будет прямо зависеть от количества поданного теплоносителя, но скорость движения жидкости должна оставаться в заданных пределах 0,3 – 0,7 м/с

Тогда возникает такое соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

• 16 мм — для подключения одного или двух радиаторов;
• 20 мм – для подключения одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности в пределах 1 — 2 кВт, максимальная подключаемая мощность – до 7 кВт, количество радиаторов до 5шт.);
• 25 мм – для подключения группы радиаторов (обычно до 8 шт., мощность до 11 кВт) одного крыла (плеча тупиковой схемы разводки);
• 32 мм – для подключения одного этажа или целого дома в зависимости от тепловой мощности (обычно до 12 радиаторов, соответственно, тепловая мощность до 19 кВт);
• 40 мм – для магистрали одного дома, если такая имеется (20 радиаторов – до 30 кВт).

Рассмотрим выбор диаметра труб подробнее, опираясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Соотношение диаметра труб, скорости жидкости, и тепловой мощности

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности в Вт, а под ними указано количество теплоносителя кг/мин, при подаче с температурой 80 град С, обратки – 60 град С и температуры в комнате 20 град С.

Подбор труб по мощности

Из таблицы видно, что при скорости 0,4 м/с будет подаваться примерно следующее количество тепла, по трубам из полипропилена следующего наружного диаметра:

• 4,1 кВт — внутренний диаметр около 13,2 мм (наружный диаметр 20мм);
• 6,3 кВт — 16,6 мм (25мм);
• 11,5 кВт — 21,2 мм (32 мм);
• 17 кВт — 26,6 мм (40 мм);

А при скорости 0,7 м/с значения подаваемой мощности будут уже примерно на 70% больше, что не трудно узнать из таблицы.

А какое количество тепла нам нужно?

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.
Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

На каждый радиатор, мощность которого не превышает 2 кВт можно делать отвод и трубой с наружным диаметром 16 мм, но так как этот монтаж не технологичен, трубы не пользуются популярностью, чаще устанавливают 20-мм трубу с внутренним диаметром 13,2 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов. Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Для дома до 150 м кв., по условиям гидравлического сопротивления отопительно радиаторной системы, всегда подходит насос типа 25 – 40 (напор 0,4 атм), он же может подойти и до 250м кв в отдельных случаях, а для домов до 300 м кв. – 25 – 60 (напор до 0,6 атм).

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора. Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном. Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.
