Зима подходит к концу, а вопрос выбора системы отопления всё так же актуален для пользователей FORUMHOUSE. Несмотря на широкий выбор приборов, существует одна система, интерес к которой постоянно растёт. Её название – «тёплый плинтус».

Особенности системы

Термоплинтус – это отопительный прибор, устанавливаемый вместо обычного плинтуса.

Будучи по сути микроконвектором, тёплый плинтус может выступить как в роли основной системы отопления, так и дополнительной.

Благодаря небольшим размерам – высота промышленно изготовленного тёплого плинтуса составляет 15-20 см, а ширина 3 см, термоплинтус хорошо вписывается в любой интерьер.

chicken-A:

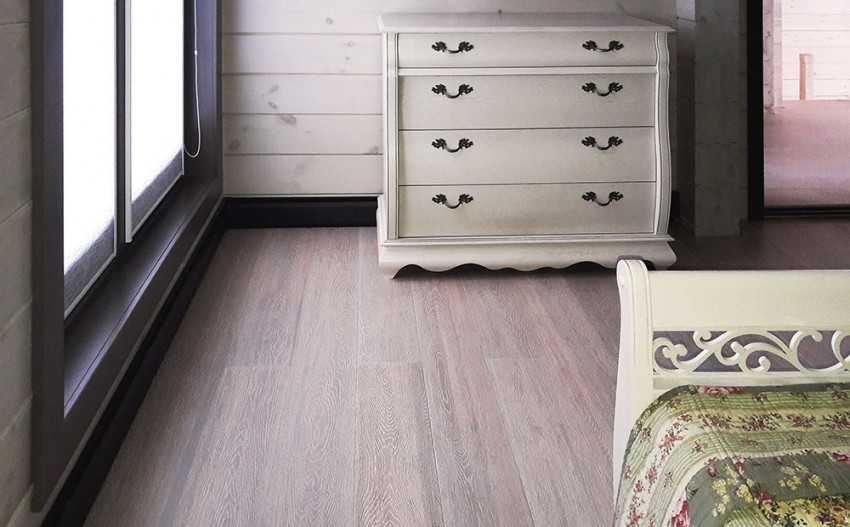

– Термоплинтус похож на стандартный плинтус, смонтированный понизу стены. Термоплинтус изготавливается из металла и, чаще всего, нагревается жидким теплоносителем, поступающим от котла (эта разновидность называется «теплый плинтус водяной», еще есть «теплый плинтус электрический»).

Читайте в дневнике участника нашего портала, в чем особенность второй разновидности, и стоит ли вообще задумываться о том, чтобы сделать или тому, кто заботится о составе воздуха в своем доме.

В отличие от обычных подоконных радиаторов, обогрев с помощью тёплых плинтусов происходит не за счёт конвекционных потоков, сначала нагревающих воздух, а за счёт лучистой энергии, благотворно влияющей на человека.

Часто приводятся данные о том, что лучевая составляющая теплопередачи у термоплинтуса составляет 80%, а конвекционная – 20%.

Возьмём комнату площадью в 16 кв.м. В помещении, вдоль трёх стен длиной по 4 метра, установлены термоплинтуса. Высота панели – 14 см. Таким образом, общая площадь излучающей поверхности плинтуса составит 1,68 кв.м.

При ширине панели в 3 см восходящий конвекционный тепловой поток, под действием эффекта Коанда, как бы «прижимается» к стене. Поэтому он не смешивается с остальной массой воздуха в комнате, а нагревает вышележащую внутреннюю поверхность стены.

Таким образом, стены, под которыми установлен тёплый плинтус, на высоте до 1.5 метров нагреваются на несколько градусов выше комнатной температуры, что создаёт ощущение теплового комфорта у находящихся в помещении людей.

°C°C.

В результате эксперимента выяснили, что для комфортного состояния человека, температура воздуха в комнате должна составлять примерно 16 °C, при условии, что температура стен имеет около 22 °C.

Система проста в устройстве и эксплуатации. Подача воды или другого теплоносителя в регистры тёплого плинтуса осуществляется через обычный коллектор при помощи циркуляционного насоса от любого отопительного котла.

Перечислим основные преимущества отопления термоплинтусом:

• равномерный прогрев всего помещения без образования «холодных углов»;

• создание тепловой завесы возле окна, что особенно важно зимой при большой площади остекления;

• комфортный тепловой режим позволяет экономить энергоресурсы, т.к. за счёт преобладания лучевой составляющей не требуется сильно нагревать воздух, как при конвекционном отоплении;

• отсутствие выступающих узлов и деталей позволяет вписать систему практически в любой интерьер.

Теплый плинтус: купить или сделать

Теплый плинтус водяной купить можно легко, и в Москве, и в любом регионе. Но главный и, пожалуй, самый существенный недостаток, которым обладает теплый плинтус водяной - цена на него слишком высока. Да и на теплый плинтус электрический цена тоже не особо гуманная. В этой статье мы рассматриваем водный вариант:

В среднем цена погонного метра панели тёплого плинтуса со всеми необходимыми креплениями составляет выше 2500 руб.

Если к этой цене добавить необходимые комплектующие, которые придется покупать – подводку, коллектор, смесительный узел и другие элементы, стоимость термоплинтуса удваивается.

Поэтому chicken-A решил сделать термоплинтус сам.

Необходимые для этого требования – дешевизна и удобство изготовления плинтусного отопления в домашних условиях.

chicken-A:

– Предприняв «мозговой штурм», я решил отказаться от оребрения и изготовить панель из медной пластины, припаяв к ней трубку.

Технические характеристики самодельной панели:

• высота панели – 140 мм;
• внутренний диаметр трубки – 10 мм;
• наружный диаметр трубки – 12 мм.

Трубки делались из неотожжённой меди в палках длиной по 6 м.

Особый интерес представляет подход пользователя к изготовлению тёплого плинтуса. Для этого chicken-A полосу обычной кровельной меди разрезал болгаркой на 4 полосы.

Трубки к панели припаиваются мягким сантехническим припоем, содержащим 3% меди, с помощью газовой горелки и флюса. Для того чтобы избежать коробления металла в месте припаивания, основное пламя горелки нужно направлять на трубку.

Для соединения трубок и панелей в магистраль chicken-A использовал отрезки напорного маслобензостойкого рукава. А надетые на концы медных трубок резиновые патрубки закрепил винтовыми хомутами.

chicken-A:

– На момент изготовления эта система (включая коллектор и подводки) обошлась мне менее чем в 500 руб. в пересчёте на 1 метр панели. Сейчас, на январь 2015, эта сумма, в связи с инфляцией, составляет примерно 800-900 руб.

Монтаж тёплого плинтуса

Для предотвращения избыточных теплопотерь в местах крепления панелей на стену форумчанин прикрепил полосу изолона с отражающим алюминизированным слоем. Поверх неё он привинтил к стене сантехнические пластиковые клипсы.

Это позволит, в случае необходимости ремонта, легко снять панели.

Для каждого отапливаемого помещения от коллектора ведётся свой контур. Его общая длина, вместе с подводкой, не должна превышать 15-16 метров. Температура теплоносителя регулируется при помощи термостатического подмеса из котлового контура через трёхходовый клапан с сервомотором.

В качестве теплоносителя используется пропиленгликоль. На входе в каждое помещение установлены термовентили с термостатическими головками.

chicken-A:

– На заправку системы ушло примерно 55 л теплоносителя. На заполнение комнатных контуров (общая отапливаемая площадь 100 кв. м) и коллектора потребовалось 10 л. 35 л ушло на ТТ котёл, электрокотёл и магистрали.

Для улучшения теплоотдачи панелей, chicken-A хотел их сначала покрасить, но отказался от этой идеи, решив, что натуральный медный цвет отлично смотрится в интерьере комнат.

Подводя итоги

Самодельные термоплинтусы успешно работают в качестве основной системы отопления дома форумчанина уже 7 лет. За всё время система не утратила мощность и не потребовала никакого ремонта.

chicken-A:

– Дом у меня хорошо утеплён. В зависимости от погоды, температура теплоносителя устанавливается в диапазоне от 50°C до 70°C. Только в самую холодную зиму я поднял температуру теплоносителя до 80°C.

По ощущениям chicken-A, тепловое воздействие от работающих плинтусов – очень мягкое и приятное. Воздух не пересушивается. А благодаря лучистой энергии, температуру воздуха в доме можно держать на уровне 20-21°C.

Также в качестве усовершенствования системы chicken-A предлагаетувеличить высоту панели с 14 до 19 см. По его мнению, это полностью компенсирует отсутствие сложного для самостоятельного изготовления оребрения трубок.

Читайте на FORUMHOUSE о том, как самостоятельно изготовить и осуществить установку , узнать все о и познакомиться с основными принципами .

Смотрите в нашем видеосюжете, как отопить большой дом при отсутствии газа, как построить воздушную систему отопления на базе теплового насоса.

Теплый плинтус водяной своими руками – реально ли это? Насколько сложно сделать такую систему отопления самостоятельно? Что для потребуется чтобы собрать и установить теплый водяной плинтус самостоятельно?

Отопление теплым плинтусом – относительно новая технология, которая набирает популярность. Она позволяет эффективно и равномерно обогревать помещение, не требует особых затрат на установку, не нарушает эстетический вид интерьера. Большой плюс такой системы отопления в том, что при наличии некоторых навыков и минимума инструментов, можно сделать водяной теплый плинтус своими руками.

Что такое теплый плинтус

Далеко не все знакомы с этой технологией. Греющие плинтусы начали появляться на рынке совсем недавно, но уже отмечается положительная тенденция. Система довольно простая, но при этом удобная и способна обеспечить теплую обстановку не только в жилых помещениях, но и в офисах, на балконе, мансарде. Основные отличительные черты водяных теплых плинтусов заключаются в нетипичных формах. Конструкция состоит из нескольких элементов:

1. Тыловая панель, которая фиксируется к стене и применяется с целью создания теплозащиты;
2. Лицевая накладка (существуют варианты с отверстиями и без них);
3. Заглушки, расположенные по бокам;
4. Отопительный прибор, служащий для подогрева теплоносителя (котел, тепловой насос, центральная система отопления);
5. Теплообменный модуль, состоящий из двух трубок – именно по ним циркулирует вода.

Читайте также:

Как правильно уложить теплый пол под плитку

Конструкция теплого плинтуса не отличается какой-то сложностью. Монтаж можно выполнить в помещении любого типа. Совсем не обязательно чтобы плинтус был по всему периметру. Иногда его можно увидеть под окном, возле двери. Самое главное – в любом месте конструкция прекрасно будет справляться со своей непосредственной функцией.

В качестве теплоносителя в теплом плинтусе чаще всего используется вода, но иногда в них закачивают антифриз, растворы пропиленгликоля или этиленгликоля. Такой вариант имеет смысл в том случае, если отопление обустраивается в частном доме, который нет необходимости обогревать постоянно, например – на даче.

Теплый водяной плинтус обладает рядом положительных качеств:

• Компактность (в отличие от подавляющего большинства других приборов);
• Обогрев осуществляется равномерно по всей площади комнаты;
• Простота монтажа;
• Воздух не пересушивается;
• Высокий КПД.

Благодаря такой технологии обогревается все – пол, стены, потолок. Соответственно, исключается вероятность появления грибка и плесени. Плинтус прекрасно гармонирует с любым напольным покрытием.

Наконец – на рынке представлен широкий ассортимент, в частности в плане расцветки, размеров и форм. Можно приобрести конструкцию того оттенка, который наиболее удачно будет смотреться в конкретном помещении.

Изготовление водяного теплого плинтуса

На рынке много вариантов готовой продукции, но некоторые предпочитают все делать самостоятельно. Такой подход не всегда рационален, так как придется покупать специфические материалы и расходники.

Алюминиевый профиль для крепления на стену и наружную накладку найти несложно, равно как и крепления для радиатора. А вот с последним могут возникнуть проблемы. Часто медные радиаторы для теплых плинтусов продают как запчасти и их цена не позволяет сэкономить. В таком случае самодельный теплый плинтус будет ненамного дешевле заводского.

Читайте также:

Теплые электрические полы: плюсы и минусы, виды и особенности

Вместо радиатора можно использовать обычную медную трубу, тогда придется либо подавать теплоноситель с большой температурой, либо замедлять его циркуляцию, чтобы он успевал отдать нужное количество тепла.

Для теплоизоляции стены за радиатором желательно использовать теплозащиту с металлизированным покрытием. Для большей эффективности ее лучше устанавливать фольгой в сторону радиатора.

Если есть возможность, можно купить радиаторы без резьбовых соединений, а во время монтажа сварить их в единую систему. Но при этом может возникнуть проблема с подключением к магистрали с теплоносителем.

Процесс монтажа готового теплого водяного плинтуса или самодельного принципиально не отличается. По сути, вы собираете «конструктор» из нескольких деталей.

Установка теплого водяного плинтуса своими руками

После покупки всех необходимых материалов, надо позаботиться об установке конструкции. Кто-то принципиально обращается к мастерам, так как попросту не уверен в своих силах и привык во всем доверяться специалистам.

Но, на самом деле нет ничего сложного в том, чтобы осуществить монтаж самостоятельно, не имея за плечами никакого опыта в проведении таких работ. Из инструментов понадобятся молоток, кусачки, разводные ключи, дрель. Теперь можно приступать к монтажу теплого плинтуса. Весь алгоритм работы делиться на несколько этапов:

1. Замер и монтаж труб. Отрезается длина, которая необходима от распределяющего прибора и до узла, соединяющего с первой конструкцией. Трубы не должны находиться к полу ближе, чем на 5 сантиметров. Защитная труба обязательно должна располагаться сверху. Специалисты не советуют осуществлять вывод из углов.
2. Монтаж алюминиевого профиля. Фиксируется он с помощью самоклеящейся ленты, справиться с такой задачей сможет даже школьник.
3. Устанавливаются крепления для радиатора. Также все делается довольно просто. Шаг между фиксирующими элементами должен быть более 0,4 метра. Далее – после определения точек соединений крепятся клипсы. Используя дрель, создаются отверстия для дюбелей, после чего и фиксируются клипсы.
4. Медные трубы соединяются с пластиковыми. Для этого прибегают к обычным методам, используя втулки, прокладки и гайки. В местах стыковки рекомендуется устранить латунные пластинки. Демонтируются они с помощью кусачек, но потом не будут препятствовать фиксации радиатора в клипсе. Последнюю конструкцию советуют закольцовывать.
5. Теперь на каждую секцию необходимо надеть алюминиевый корпус. Желательно предусмотреть на внутренних сторонах крышек надежную изоляцию. Установка самих крышек осуществляется с учетом типа плинтуса. Есть модели, когда надо банально защелкнуть, иногда – используется метод крепления шурупами.

История возникновения и совершенствования конструкций обогрева жилища уходит своими корнями в глубину веков. Сегодня существует множество способов создавать комфортную температуру внутри жилых помещений.

Это радиаторы центрального отопления, мобильные электрообогреватели, воздушные калориферы, тёплые полы и многое другое. Среди всего этого разнообразия следует обратить внимание на такие устройства обогрева, как тёплый плинтус электрический и водяной тёплый плинтус. В данной статье мы постараемся донести до читателя понятие, что такое тёплый плинтус.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Такая система тёплого плинтуса, оснащённая термостатом с датчиком температуры, поддерживает постоянную температуру воздуха внутри комнаты, не образует конденсата на стеклах оконных переплётов, препятствует появлению сырости и плесени на стенах.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

№	Длина ТЭНа мм	Мощность Вт
1	700	140
2	1000	200
3	1500	300
4	2500	500

Из разных по длине тэнов установка тёплого плинтуса возможна на любых площадях, любой конфигурации.

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Зная, что плинтус с подогревом должен греть не стены, а воздух, крепления делают такими, чтобы греющие электрические элементы находились на расстоянии не менее 30-ти мм от стен. Плинтус должен быть высотой 140 мм.

Монтируют электрообогреватель в несколько этапов:

1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
2. На удобной высоте на стене монтируют выключатель с терморегулятором.
3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
4. На стены наносят разметку под крепления под плинтуса с подогревом.
5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
7. На установленные кронштейны навешивают тепловой нагревательный модуль.
8. Соединяют модули электрическими проводами параллельно.
9. К системе подключают устройство защитного отключения (УЗО).
10. Подсоединяют датчик температуры воздуха.
11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

Несмотря на защиту от влаги, специалисты предупреждают о том, что устанавливаться электрообогреватели не должны в помещениях с повышенной влажностью.

Чаще такие системы устанавливают в частных домах

Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.

Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.

В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.

Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.

Если вы решили установить систему жидкостного обогревающего плинтуса, подключённого к центральному отоплению, вам придётся получить разрешение на установку этого оборудования у соответствующих коммунальных служб.

В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

Труба с горячей водой присоединена к газовому котлу

Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.

Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.

Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.

Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.

Холодный воздух поступает через нижний паз корпуса плинтуса.

Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.

Согласно законам физики, охлаждённые массы воздуха опускаются вниз, тем самым вытесняют прогретый воздух вверх. Непрерывная циркуляция среды равномерно обогревает всё помещение.

Монтаж плинтусной системы водяного отопления

В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. Подробнее об отоплении теплым плинтусом смотрите в этом видео:

После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.

Монтаж отопительной системы плинтусов лучше доверить специалистам.

Испытание смонтированных плинтусов

Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.

С помощью компрессора в трубах тёплого пола создают давление воздуха около 5-6ар. Все соединения покрывают мыльным раствором.

В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.

Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.

Производители, идя навстречу пожеланиям потребителей, делают корпуса плинтусов различной расцветки. В основном в ассортименте преобладают корпуса белого цвета или с поверхностью, имитирующей ценные породы дерева, природного камня или натуральной кожи.

Незаметное, эффективное, комфортное отопление. Очень привлекательное сочетание характеристик. Многим на ум сразу приходит теплый пол. И правильно. Но это не единственный способ отопления, который соответствует этим характеристикам. Есть еще теплый плинтус. Система монтируется проще, большая ее часть доступна для обслуживания в любой момент. Так что греющий плинтус тоже стоит рассматривать как вариант невидимого отопления.

Система теплых плинтусов: что это такое

Греющие плинтуса или плинтусное отопление — не новинка в области отопления. Идея была предложена еще в начале прошлого века, но из-за сложности реализации и высокой цены, была почти забыта. С развитием технологий сложность стала ниже, а вот цена по-прежнему остается высокой. Именно это, в основном, и сдерживает потенциальных пользователей.

Главное отличие этой системы — нестандартная форма обогревательных приборов и необычное их расположение. Обогреватели — длинные и невысокие, расположены по периметру помещения на уровне пола. Отопительные приборы закрыты длинной декоративной планкой по внешнему виду очень похожей на плинтус. При установке заменяют собой обычный плинтус. Потому такая система очень часто называется «теплый плинтус». Эта система очень хороша при панорамном остеклении — она может быть не выше рам, так что совсем незаметна. Ничуть не хуже она и в обычных комнатах — ее же совсем не видно.

Виды теплого плинтуса

Теплый плинтус есть двух типов: электрический и водяной. Электрический теплый плинтус отличается тем, что каждый отопительный прибор самостоятелен и может работать отдельно. Их можно устанавливать в случае нехватки мощности основного отопления — как дополнительное, на случай холодов. Установка несложная, а работает он эффективно, незаметен, не слишком сушит воздух.

Есть водяной теплый плинтус. Это один из подвидов водяного отопления, то есть все отопительные приборы связаны в одну систему. Может быть как основным (только плинтусные обогреватели) так и дополнительным видом обогрева (вместе с или радиаторами).

Устройство греющего плинтуса

В любом случае, теплый плинтус внешне выглядит так: это две медных трубки, которые одна от другой находятся на расстоянии 7-15 см. Для увеличения теплоотдачи на трубки надеты вертикальные пластины из алюминия, латуни (стоят чуть меньше, но и теплоотдача чуть ниже) или меди (более дорогой и более «теплый» вариант). Сверху трубы с оребрением закрываются декоративными крышками из экструдированного алюминия. Алюминий выбран не случайно — он хорошо передает тепло. Так что нагревшаяся крышка сама излучает тепло.

Вверху и внизу крышки есть отверстия для движения воздуха. Через нижние засасывается холодный, через верхние выходит нагретый. Так что получается обогрев идет от трех источников:

Такой тройной источник тепла способствует тому, что помещение нагревается быстро, а расположение греющих элементов по периметру способствует равномерному прогреву воздуха по всему объему.

Достоинства и недостатки плинтусного отопления

Чем же отличается отопление с использованием теплого плинтуса? Теплый воздух понимается от нагревательного элемента вверх, вдоль стены, разогревая стену. По мере продвижения вверх, воздух понемногу остывает, затем опускается вниз, но уже не вдоль стены, а в центре помещения.

В результате получается, что самый теплый воздух находится внизу по периметру комнаты. Самый теплый объект – кроме обогревателей – это стены. Также более теплый воздух расположен у пола. Поднимаясь вверх, он остывает и на уровне головы он немного холоднее. Разница небольшая 1-2 градуса, но именно такое распределение температур лучше для самочувствия человека.

Равномерное распределение тепла по всей площади и объему — вот одно из важнейших достоинств

Отопление при помощи теплого плинтуса получается инерционным. Однозначно отнести это свойство к достоинствам или недостаткам не получится. Есть и положительные, и отрицательные моменты. Минус: пока стены не прогреются, в помещении прохладно. Потому такая система хороша только для домов постоянного проживания и совершенно не подходит для дачи. Положительный момент в том, что нагревшись, стены работают как большой стабилизатор – поддерживают температуру на одном уровне, отдавая при необходимости накопленное тепло. Такой большой аккумулятор тепла поможет продержаться некоторое время даже в случае отключения отопления.

К плюсам системы отопления с греющими плинтусами относят их экономичность. После того, как стены нагреются, котел потребляет минимум топлива — только на поддержание температуры. А такие режимы, как правило, более экономичны. Но это касается любой инерционной системы отопления, так что особенным достоинством теплого плинтуса это считать нельзя.

Теплый плинтус в сборе немного ближе

Есть у плинтусного отопления и неоспоримые преимущества. Первое – это одна из немногих систем, которая обеспечивает равномерный прогрев. Даже углы всегда теплые. Второе – это самая неприметная система, которая с легкость вписывается в любой интерьер. При все при этом, обогревательные приборы легко доступны, систему можно ремонтировать в любой момент времени.

Имеет теплый плинтус и явный недостаток – высокую цену. Связано это с тем, что для увеличения теплоотдачи используется медь и алюминий, а стоят они немало.

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать , то есть ломать стены.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано , стояли . Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное. Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков. Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

Собственно, монтаж теплых плинтусов не слишком сложен. Но важна герметичность соединений и на это необходимо обратить особое внимание.

К уровню комфорта в собственном доме большинство людей относятся очень внимательно, микроклимат при этом – один из главных критериев оценки, показатель уюта. Во многих частных домах индивидуальное отопление позволяет не чувствовать неудобств. Но построить эффективную систему, используя теплый плинтус водяной – можно и в городской квартире. При этом владельцы частных домов находят такую систему привлекательной, поскольку она очень экономична.

Что такое теплый плинтус

Теплый плинтус – это система из достаточно тонких радиаторов, которые расположены в нижней зоне стен комнат по периметру помещения. Такое построение системы делает ее удобной по целому ряду критериев, если рассматривать трудоемкость монтажа и необходимость проведения тех или иных масштабных ремонтных работ. В частности:

• систему водяного отопления теплый плинтус можно установить, практически не вмешиваясь в существующую инфраструктуру подводов и подачи теплоносителя. Это особенно ценно в квартирах;
• теплый плинтус водяной можно без больших проблем подключить вместо штатных радиаторов отопления. При этом установка возможна в домах любого типа (с контурным подводом или с наличием системы домешивания обратки);
• чтобы модифицировать систему отопления в доме или квартире, не придется демонтировать и создавать стяжки или проводить другие дорогостоящие и длительные ремонтные работы. В отличие от системы теплый пол, плинтус не имеет особых требований к установке и расположению радиаторов;
• теплый плинтус водяной, обеспечивая эффективное отопление, способен выполнять роль элемента оформления интерьера. В конструкцию входят декоративные панели, ответственные производители предлагают множество цветов и исполнений;
• для повышения результативности отдачи тепла, можно выбрать типоразмеры радиаторов, обеспечивающие хороший микроклимат в помещении с определенной длиной контура и степенью утепления. При этом сложность и объем работ по монтажу практически не меняются.

Водяные теплые плинтуса легко монтируются, для проведения всех операций по построению системы от исполнителя не требуется специальных зданий и навыков. Достаточно обычного набора инструментов: разводных ключей, перфоратора или ударной дрели, отвертки, молотка, разметочных приспособлений.

В чем преимущества систем контурного отопления

Если сравнивать классическую радиаторную систему, теплый пол и контурную схему-плинтус – последняя показывает несколько заметных преимуществ, которые делают ее привлекательной в глазах потребителей. Например:

• теплоотдача, которой обладает водяной теплый плинтус – выше классической радиаторной системы. Это происходит из-за того, что количество теплоносителя мало, он движется с большой скоростью. Поэтому падение температуры на входе и выходе длинного контура меньше. Радиатор в дальнем углу комнаты – всегда холоднее расположенного на входе. С водяным контуром плинтуса такого не происходит;
• не имея четко локализованных точек отдачи энергии, водяные теплые плинтуса обходят классическую радиаторную систему по скорости прогрева помещения;
• в отличие от теплого пола, плинтус обеспечивает воздушные завесы, что может быть важным в помещениях со сквозняками. Контур отопления, проложенный снизу стен, формирует постоянный восходящий поток воздуха. Проходя вдоль стен, оконных проемов, в зоне двери – он нейтрализует идущие снаружи холодные потоки.

В соревновании трех систем можно сразу отсеять классическую радиаторную из-за ее низкой эффективности, четкой локализации зон отдачи энергии. Теплый плинтус и полы могут соперничать только в помещениях разного размера. Первый – идеален для относительно небольших комнат, показывает лучшие результаты в помещениях со сквозняками. Теплый пол хорошо себя зарекомендовал при большой площади пола.

Как теплый плинтус влияет на состояние конструкций

Теплый плинтус может стать оптимальной системой отопления в помещениях с низкой степенью термоизоляции. Он сдвигает точку росы наружу стен. Работает это следующим образом:

• в недостаточно утепленном помещении при падении воздуха снаружи стена остывает;
• если количество тепла, приходящее к конструкции (плите, кладке, слою монолитной заливки) недостаточно для прогрева – на поверхности выпадает конденсат, образуется плесень, в редких случаях наледь (в угловых комнатах проблематика заметнее);
• установленный по периметру помещения теплый плинтус греет не только воздух, но и частично стену, на которой смонтирован;
• восходящий вдоль стены поток теплого воздуха отдает тепло конструкции.

В результате работы контурной системы отопления резко повышается количество тепла, призванного решить проблемы точки росы, находящейся внутри помещения. Нагревая стену, теплый плинтус избавляет от наледи, вредной для здоровья плесени и других проблем в помещении.

Чтобы добиться такого же результата при помощи системы радиаторов или теплого пола, понадобится тратить большое количество энергии, откровенно перегревать комнату, чтобы воздух в ее объеме поднимал температуру стены.

Особенно хорошо в области борьбы с проблемными стенами показывают себя высокие панели теплого плинтуса. Обладая увеличенной площадью, такие радиаторы зачастую не имеют повышенного объема. Они также построены из тонких трубок, обладают теплообменником из пластин больших габаритов (ширина, высота), но зачастую меньшей глубины. На массовом рынке от множества производителей можно купить разнообразные изделия этого класса. Они способны стать интересной деталью оформления интерьера.

Базовые принципы конструирования

Если рассматривать создание теплого плинтуса в отдельно взятой комнате – работы ведутся по простой схеме и понятным принципам.

1. Изделие продается в виде радиаторов. Внутри системы из тонких пластин проходят медные трубки. Радиаторы одной марки имеют один габарит в разрезе высоты и глубины, предлагаются разной длины. Каждый стандартизированный элемент отопительной системы имеет определенную мощность теплоотдачи.
2. Для соединения отдельных радиаторов в единый контур используются пластиковые или медные трубки.
3. В набор элементов основной системы входят переходные и зажимные гайки, а также элементы для крепежа на стене. Может предусматриваться соединение пайкой.

Радиатор теплого плинтуса монтируется в систему из настенной и декоративной планки. Сам процесс монтажа выглядит следующим образом:

• при помощи лазерного уровня размечается средняя линия прохода водяного теплого плинтуса. Она рассчитывается так, чтобы располагаться посредине радиатора и его настенной планки крепления. Монтаж последней нужно рассчитывать очень внимательно. Желательно, чтобы расстояние от нее до пола позволяло закрыть зазор обычным пластиковым плинтусом;
• в нужных местах стены (в зависимости от положения технологических отверстий) делается сверловка и устанавливаются пробки для саморезов крепления;
• монтируются настенные планки радиаторов и фиксирующие пластины, которые будут удерживать теплообменник;
• в соответствии с установленными элементами конструкции, примеряются и отрезаются соединительные трубки. Допуски длины при этом нужно делать в соответствии с рекомендациями производителя, зависящими от соединительной арматуры фиксации и гидроизоляции;
• начиная от входа контура, устанавливаются радиаторы;
• каждый последующий соединяется заранее отрезанными трубками с предыдущим.

В конце работы на последнем радиаторе выход закольцовывается. Для соединения верхней и нижней трубок может предлагаться как готовая деталь, так и применятся соединительная трубка.

Такая работа чаще всего делается внутри квартиры. Отбор теплоносителя и отвод обратки проводится в соответствующих точках стояка отопления. Все, что необходимо сделать – отрезать существующие радиаторы, демонтировать трубы и проложить теплый плинтус. В частном доме система сложнее, но приведенный порядок работ проводится в каждой комнате для оборудования отдельного контура отопления.

Подробная инструкция монтажа:

Регулирование микроклимата и дополнительное оборудования

При устройстве контурной системы отопления, особенно, если делается водяной теплый плинтус своими руками – необходимо создать структуру регулирования и установить некоторые дополнительные узлы. Наличие последних особенно важно. Если теплый плинтус делается в квартире и подключается к стоякам отопления, важно не нарушать параметры работы централизованной системы поставки отопления.

Система регулировки

Для регулирования количества тепла, поступающего в комнату, в самом простом случае может применяться запорная арматура. Обычный кран, установленный на входе в контур, может менять количество теплоносителя, прокачиваемого в единицу времени. Это удобно в условиях стабильных показателей температуры воды в контуре и климата снаружи: можно несколько раз за сезон “на глазок” увеличивать или уменьшать циркуляцию.

Автоматизированные системы более функциональны. В этом случае на выходе контура устанавливается термоголовка. Такой вентиль, грубо говоря, контролирует падение температуры и перекрывает циркуляцию при установленных показателях воды, прошедшей систему отопления.

Более удобны термоголовки с внешним датчиком температуры. Они получают сигнал от небольших приспособлений, расположенных внутри помещения, определяющих показатели микроклимата и задающих режим работы отопления.

Термоголовки с внешним управлением могут получать и данные о температуре воздуха снаружи здания, чтобы соответственно увеличивать или уменьшать отдачу тепла от плинтуса.

Циркуляционный насос

Оснащение контура теплого плинтуса в квартире – необходимый шаг, если система отопления дома построена на схеме подача-обратка с домешиванием. В такой структуре применяется гравитационный принцип движения теплоносителя. Ее лишен водяной теплый плинтус. Поэтому потребуется принудительная прокачка воды через систему.

В квартирах со сквозным контуром циркуляции (радиаторы отопления без домешивающей трубки между подачей и обраткой) применение собственного насоса для теплого плинтуса позволит никак не влиять на показатели давления, существующие в централизованной системе отопления.

Циркуляционных насосов в одном контуре теплого плинтуса может быть несколько. Это делается на длинных трассах, особенно, если хочется не устанавливать громоздкие узлы и трубки не расположены строго горизонтально. Также, рекомендуется получить консультацию специалистов по гидравлике. Наличие множества поворотов контура увеличивает общее жидкостное сопротивление и требует установки одного или нескольких насосов определенной мощности.

Построение системы отопления частного дома на базе нагревательного котла

Если в квартире присутствуют стояки отопления и плинтус подключается к централизованной системе – работа не отличается большой сложностью. В частном доме или квартире с собственным нагревательным котлом для запитывания отдельных контуров комнат применяются коллекторы. Это такой же класс оборудования, который используется для конструирования теплых полов.

С его помощью задается как температура воды в плинтусе, так и количество тепла, которое поступает в каждую комнату. Можно приобрести и установить:

• системы на двух или трехходовом клапане;
• коллектор, оснащенный расходомерами на каждый контур.

Рационально использовать систему с централизованным температурным регулированием. В этом случае в каждой комнате расположены датчики температуры, показания которых влияют на работу расходомеров коллектора.

Самые сложные системы строят с использованием метеодатчиков, определяющих характер климата снаружи. Они одновременно влияют на расходомеры и температуру теплоносителя, поступающего в плинтуса.

Построенная на коллекторе система очень функциональна, удобна в использовании и долговечна. Сегодня можно приобрести для водяного теплого плинтуса как угодно сложную установку. Предлагаются коллекторы с 6,7, 10, 12 контурами, оснащенными автоматическими воздухоотводами и другими устройствами, предотвращающими возникновение аварийных ситуаций.
